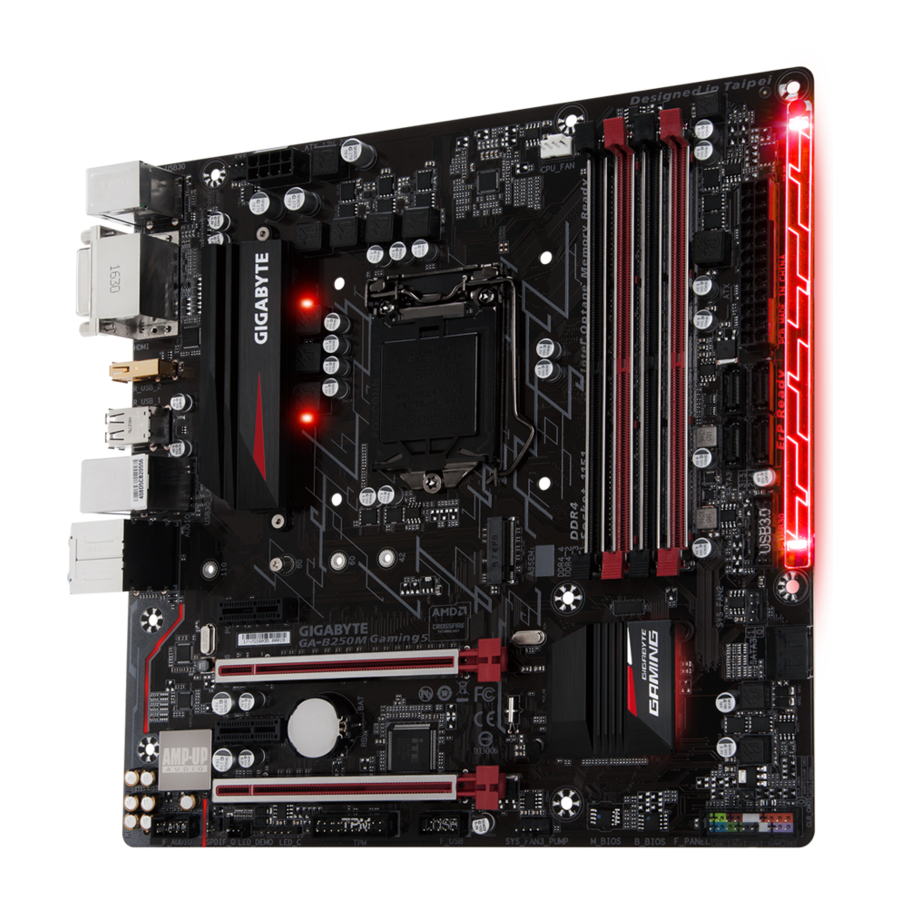

GIGABYTE GA-B250M-Gaming 5 - Manuel de la carte mère

Identification de la révision de votre carte mère

Le numéro de révision de votre carte mère se présente comme suit : "REV: X.X." (RÉV: X.X.). Par exemple, "REV: 1.0" (RÉV: 1.0) signifie que la révision de la carte mère est 1.0. Vérifiez la révision de votre carte mère avant de mettre à jour le BIOS de la carte mère, les pilotes, ou lorsque vous recherchez des informations techniques.

Exemple :

Disposition de la carte mère

Contenu de la boîte

• Carte mère GA-B250M-Gaming
• Disque de pilotes de la carte mère
• Manuel de l'utilisateur
• Quatre câbles SATA
• Cache E/S

* Le contenu de la boîte ci-dessus est donné à titre indicatif uniquement et les éléments réels dépendront de l'emballage du produit que vous obtenez.
Le contenu de la boîte est sujet à modification sans préavis.

Installation du matériel

Précautions d'installation

La carte mère contient de nombreux circuits et composants électroniques délicats qui peuvent être endommagés par une décharge électrostatique (ESD). Avant l'installation, lisez attentivement le manuel de l'utilisateur et suivez ces procédures :

• Avant l'installation, assurez-vous que le châssis est adapté à la carte mère.
• Avant l'installation, ne retirez pas et n'endommagez pas l'autocollant S/N (numéro de série) de la carte mère ni l'autocollant de garantie fourni par votre revendeur. Ces autocollants sont nécessaires pour la validation de la garantie.
• Débranchez toujours l'alimentation CA en déconnectant le cordon d'alimentation de la prise de courant avant d'installer ou de retirer la carte mère ou d'autres composants matériels.
• Lorsque vous connectez des composants matériels aux connecteurs internes de la carte mère, assurez-vous qu'ils sont branchés fermement et en toute sécurité.
• Lorsque vous manipulez la carte mère, évitez de toucher les broches métalliques ou les connecteurs.
• Il est préférable de porter un bracelet antistatique (ESD) lorsque vous manipulez des composants électroniques tels qu'une carte mère, un CPU ou de la mémoire. Si vous n'avez pas de bracelet antistatique, gardez vos mains sèches et touchez d'abord un objet métallique pour éliminer l'électricité statique.
• Avant d'installer la carte mère, placez-la sur un tapis antistatique ou dans un conteneur de protection électrostatique.
• Avant de connecter ou de déconnecter le câble d'alimentation de la carte mère, assurez-vous que l'alimentation est coupée.
• Avant de mettre sous tension, assurez-vous que la tension d'alimentation a été réglée conformément à la norme de tension locale.
• Avant d'utiliser le produit, veuillez vérifier que tous les câbles et connecteurs d'alimentation de vos composants matériels sont connectés.
• Pour éviter d'endommager la carte mère, ne laissez pas les vis entrer en contact avec le circuit de la carte mère ou ses composants.
• Assurez-vous qu'il n'y a pas de vis oubliées ou de composants métalliques placés sur la carte mère ou à l'intérieur du boîtier de l'ordinateur.
• Ne placez pas le système informatique sur une surface inégale.
• Ne placez pas le système informatique dans un environnement à haute température ou humide.
• L'allumage de l'ordinateur pendant le processus d'installation peut entraîner des dommages aux composants du système ainsi que des blessures physiques à l'utilisateur.
• Si vous n'êtes pas sûr des étapes d'installation ou si vous rencontrez un problème lié à l'utilisation du produit, veuillez consulter un technicien informatique certifié.
• Si vous utilisez un adaptateur, un câble d'extension d'alimentation ou une multiprise, assurez-vous de consulter ses instructions d'installation et/ou de mise à la terre.

Spécifications du produit

CPU	Prise en charge des processeurs Intel ® Core ™ i7/Intel ® Core ™ i5/Intel ® Core ™ i3/Intel ® Pentium ®/Intel ® Celeron ® de 7e et 6e générations dans le boîtier LGA1151 (Rendez-vous sur le site web de GIGABYTE pour la liste de prise en charge CPU la plus récente.) Le cache L3 varie selon le CPU
Chipset	Chipset Intel ® B250 Express
Mémoire	4 sockets DIMM DDR4 prenant en charge jusqu'à 64 Go de mémoire système * En raison d'une limitation du système d'exploitation Windows 32 bits, lorsque plus de 4 Go de mémoire physique sont installés, la taille réelle de la mémoire affichée sera inférieure à la taille de la mémoire physique installée. Architecture de mémoire Dual Channel Prise en charge des modules de mémoire DDR4 2400/2133 MHz Prise en charge des modules de mémoire ECC Un-buffered DIMM 1Rx8/2Rx8 (fonctionnent en mode non-ECC) Prise en charge des modules de mémoire non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Prise en charge des modules de mémoire Extreme Memory Profile (XMP) * Pour prendre en charge la mémoire 2400 MHz ou XMP, vous devez installer un processeur de 7e génération. (Rendez-vous sur le site web de GIGABYTE pour les vitesses de mémoire et les modules de mémoire pris en charge les plus récents.)
Graphiques intégrés	Processeur graphique intégré - prise en charge des graphiques Intel ® HD : 1 port DVI-D, prenant en charge une résolution maximale de 1920x1200@60 Hz * Le port DVI-D ne prend pas en charge la connexion D-Sub via adaptateur. 1 port HDMI, prenant en charge une résolution maximale de 4096x2160@24 Hz * Prise en charge de la version HDMI 1.4. Mémoire partagée maximale de 1 Go
Audio	Codec Realtek ® ALC1220 Audio haute définition 2/4/5.1/7.1 canaux Prise en charge de S/PDIF Out
LAN	Puce Intel ® GbE LAN (10/100/1000 Mbit)
Slots d'extension	1 slot PCI Express x16, fonctionnant en x16 (PCIEX16) * Pour des performances optimales, si une seule carte graphique PCI Express doit être installée, assurez-vous de l'installer dans le slot PCIEX16. 1 slot PCI Express x16, fonctionnant en x4 (PCIEX4) 2 slots PCI Express x1 (Tous les slots PCI Express sont conformes à la norme PCI Express 3.0.)
Technologie Multi-Graphics	Prise en charge des technologies AMD Quad-GPU CrossFireX ™ et 2-Way AMD CrossFire ™
Interface de stockage	Chipset: 1 connecteur M.2 (Socket 3, M key, prise en charge SSD de type 2242/2260/2280/22110 SATA et PCIe x4/x2) 6 connecteurs SATA 6Gb/s * Se référer à "Connecteurs internes", pour les avis d'installation des connecteurs M.2 et SATA.
USB	Chipset: 6 ports USB 3.1 Gen 1 (4 ports sur le panneau arrière, 2 ports disponibles via l'en-tête USB interne) 5 ports USB 2.0/1.1 (3 ports sur le panneau arrière, 2 ports disponibles via l'en-tête USB interne)
Connecteurs internes	1 connecteur d'alimentation principal ATX 24 broches 1 connecteur d'alimentation ATX 12V 8 broches 1 connecteur M.2 Socket 3 6 connecteurs SATA 6Gb/s 1 en-tête de ventilateur CPU 2 en-têtes de ventilateur système 1 en-tête de ventilateur système/pompe de refroidissement liquide 1 en-tête de panneau avant 1 en-tête audio de panneau avant 1 en-tête USB 3.1 Gen 1 1 en-tête USB 2.0/1.1 1 en-tête S/PDIF Out 1 en-tête Trusted Platform Module (TPM) 1 en-tête de câble d'extension de bande LED RGB (RGBW) 1 cavalier Clear CMOS
Connecteurs du panneau arrière	1 port clavier/souris PS/2 1 port DVI-D 1 port HDMI 4 ports USB 3.1 Gen 1 3 ports USB 2.0/1.1 1 port RJ-45 1 connecteur optique S/PDIF Out 5 prises audio (sortie haut-parleur central/caisson de basses, sortie haut-parleur arrière, entrée ligne, sortie ligne, entrée micro)
Contrôleur E/S	Puce de contrôleur E/S iTE ®
Moniteur matériel	Détection de tension Détection de température Détection de vitesse de ventilateur Avertissement de surchauffe Avertissement de panne de ventilateur Contrôle de vitesse de ventilateur * La prise en charge de la fonction de contrôle de la vitesse du ventilateur (pompe) dépendra du ventilateur (pompe) que vous installez.
BIOS	2 x flash de 64 Mbit Utilisation du BIOS AMI UEFI sous licence Prise en charge de DualBIOS ™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités uniques	Prise en charge d'APP Center * Les applications disponibles dans APP Center peuvent varier selon le modèle de carte mère. Les fonctions prises en charge par chaque application peuvent également varier en fonction des spécifications de la carte mère. 3D OSD @BIOS AutoGreen BIOS Setup Color Temperature Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge Platform Power Management RGB Fusion Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker USB DAC-UP 2 V-Tuner Prise en charge de 3TB+ Unlock Prise en charge de Q-Flash Prise en charge de Xpress Install
Logiciels fournis	Norton ® Internet Security (version OEM) Intel ® Optane ™ Memory Ready cFosSpeed
Système d'exploitation	Prise en charge de Windows 10/8.1 64 bits Prise en charge de Windows 7 32 bits/64 bits * Les systèmes d'exploitation pris en charge peuvent varier en fonction de votre modèle de processeur. * Veuillez télécharger l'"Outil d'installation USB Windows" depuis le site web de GIGABYTE et l'installer avant d'installer Windows 7.
Facteur de forme	Facteur de forme Micro ATX ; 24.4cm x 24.4cm

* GIGABYTE se réserve le droit d'apporter toute modification aux spécifications du produit et aux informations liées au produit sans préavis.

Veuillez visiter le site web de GIGABYTE pour les listes de prise en charge des CPU, des modules de mémoire, des SSD et des périphériques M.2.

Veuillez visiter la page Support\Utility List sur le site web de GIGABYTE pour télécharger la dernière version des applications.

Installation du CPU

Lisez les directives suivantes avant de commencer l'installation du CPU :

• Assurez-vous que la carte mère prend en charge le CPU. (Visitez le site web de GIGABYTE pour la liste de compatibilité CPU la plus récente.)
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer le CPU afin d'éviter d'endommager le matériel.
• Repérez la broche un du CPU. Le CPU ne peut pas être inséré si son orientation est incorrecte. (Ou vous pouvez repérer les encoches des deux côtés du CPU et les détrompeurs sur le socket du CPU.)
• Appliquez une couche fine et uniforme de pâte thermique sur la surface du CPU.
• N'allumez pas l'ordinateur si le refroidisseur de CPU n'est pas installé, sinon une surchauffe et des dommages au CPU pourraient survenir.
• Réglez la fréquence hôte du CPU conformément aux spécifications du CPU. Il n'est pas recommandé que la fréquence du bus système soit réglée au-delà des spécifications matérielles, car cela ne répond pas aux exigences standard pour les périphériques. Si vous souhaitez régler la fréquence au-delà des spécifications standard, veuillez le faire en fonction de vos spécifications matérielles, y compris le CPU, la carte graphique, la mémoire, le disque dur, etc.

Installation du CPU

Repérez les détrompeurs sur le socket du CPU de la carte mère et les encoches sur le CPU.

Ne retirez pas le cache du socket CPU avant d'insérer le CPU. Il pourrait se détacher automatiquement de la plaque de charge pendant le processus de réengagement du levier après l'insertion du CPU.

Veuillez visiter le site web de GIGABYTE pour plus de détails sur l'installation du matériel.

Installation de la Mémoire

Lisez les directives suivantes avant de commencer l'installation de la mémoire :

• Assurez-vous que la carte mère prend en charge la mémoire. Il est recommandé d'utiliser des modules de mémoire de même capacité, marque, vitesse et puces. (Visitez le site web de GIGABYTE pour les dernières vitesses et modules de mémoire pris en charge.)
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer la mémoire afin d'éviter d'endommager le matériel.
• Les modules de mémoire ont une conception à l'épreuve des erreurs. Un module de mémoire ne peut être installé que dans une seule direction. Si vous ne parvenez pas à insérer la mémoire, changez de sens.

Configuration de la Mémoire Dual Channel

Cette carte mère fournit quatre sockets de mémoire et prend en charge la technologie Dual Channel. Une fois la mémoire installée, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L'activation du mode mémoire Dual Channel doublera la bande passante mémoire d'origine.

Les quatre sockets de mémoire sont divisés en deux canaux et chaque canal dispose de deux sockets de mémoire comme suit :

Canal A : DDR4_2, DDR4_4
Canal B : DDR4_1, DDR4_3

Tableau des Configurations Mémoire Dual Channel

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Modules	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Modules	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Simple Face, DS=Double Face, "- -"=Pas de mémoire)

En raison des limitations du CPU, lisez les directives suivantes avant d'installer la mémoire en mode Dual Channel.

1. Le mode Dual Channel ne peut pas être activé si un seul module de mémoire est installé.
2. Lors de l'activation du mode Dual Channel avec deux ou quatre modules de mémoire, il est recommandé d'utiliser des modules de mémoire de même capacité, marque, vitesse et puces.

Installation d'une Carte d'Extension

Lisez les directives suivantes avant de commencer l'installation d'une carte d'extension :

• Assurez-vous que la carte mère prend en charge la carte d'extension. Lisez attentivement le manuel fourni avec votre carte d'extension.
• Éteignez toujours l'ordinateur et débranchez le cordon d'alimentation de la prise avant d'installer une carte d'extension afin d'éviter d'endommager le matériel.

Connecteurs du Panneau Arrière

1. Port Clavier/Souris PS/2
   Utilisez ce port pour connecter une souris ou un clavier PS/2.
2. Port USB 3.1 Gen 1
   Le port USB 3.1 Gen 1 prend en charge la spécification USB 3.1 Gen 1 et est compatible avec la spécification USB 2.0. Vous pouvez connecter un DAC USB à ce port ou l'utiliser pour des périphériques USB.
3. Port DVI-D ^(Note)
   Le port DVI-D est conforme à la spécification DVI-D et prend en charge une résolution maximale de 1920x1200@60 Hz (les résolutions réelles prises en charge dépendent du moniteur utilisé). Connectez un moniteur qui prend en charge la connexion DVI-D à ce port.
4. Port HDMI
   Le port HDMI est conforme HDCP et prend en charge les formats Dolby TrueHD et DTS HD Master Audio. Il prend également en charge une sortie audio LPCM 8 canaux 192KHz/16 bits. Vous pouvez utiliser ce port pour connecter votre moniteur compatible HDMI. La résolution maximale prise en charge est de 4096x2160@24 Hz, mais les résolutions réelles prises en charge dépendent du moniteur utilisé.

   Après l'installation du périphérique HDMI, assurez-vous de définir le périphérique de lecture audio par défaut sur HDMI. (Le nom de l'élément peut différer selon votre système d'exploitation.)
5. Port USB 2.0/1.1
   Le port USB prend en charge la spécification USB 2.0/1.1. Utilisez ce port pour les périphériques USB. Vous pouvez connecter un DAC USB à ce port ou l'utiliser pour des périphériques USB.
6. Port USB 2.0/1.1
   Le port USB prend en charge la spécification USB 2.0/1.1. Utilisez ce port pour les périphériques USB.
7. Port LAN RJ-45
   Le port LAN Gigabit Ethernet offre une connexion Internet jusqu'à 1 Gbps de débit de données. Ce qui suit décrit les états des LED du port LAN.

   LED de Connexion/Vitesse :

   État	Description
   Orange	Débit de données de 1 Gbps
   Vert	Débit de données de 100 Mbps
   Éteint	Débit de données de 10 Mbps

   LED d'Activité :

   État	Description
   Clignotant	Transmission ou réception de données en cours
   Allumé	Aucune transmission ou réception de données en cours

8. Port USB 3.1 Gen 1
   Le port USB 3.1 Gen 1 prend en charge la spécification USB 3.1 Gen 1 et est compatible avec la spécification USB 2.0. Utilisez ce port pour les périphériques USB.

(Note) Le port DVI-D ne prend pas en charge la connexion D-Sub via un adaptateur.

9. Sortie Haut-parleur Central/Subwoofer
   Utilisez cette prise audio pour connecter des haut-parleurs centraux/subwoofers dans une configuration audio 5.1/7.1 canaux.
10. Sortie Haut-parleurs Arrières
    Cette prise peut être utilisée pour connecter des haut-parleurs arrières dans une configuration audio 4/5.1/7.1 canaux.
11. Connecteur de Sortie Optique S/PDIF
    Ce connecteur fournit une sortie audio numérique vers un système audio externe qui prend en charge l'audio optique numérique. Avant d'utiliser cette fonction, assurez-vous que votre système audio dispose d'un connecteur d'entrée audio numérique optique.
12. Entrée Ligne
    La prise d'entrée ligne. Utilisez cette prise audio pour les périphériques d'entrée ligne tels qu'un lecteur optique, un baladeur, etc.
13. Sortie Ligne
    Utilisez cette prise audio pour un casque ou un haut-parleur 2 canaux. Cette prise peut être utilisée pour connecter des haut-parleurs avant dans une configuration audio 4/5.1/7.1 canaux.
14. Entrée Micro
    La prise d'entrée micro.

Si vous souhaitez installer un haut-parleur latéral, vous devez réaffecter la prise Line In ou Mic In pour qu'elle devienne une sortie de haut-parleur latéral via le pilote audio. Veuillez visiter le site web de GIGABYTE pour plus d'informations logicielles.

•
  Lors du retrait du câble connecté à un connecteur du panneau arrière, retirez d'abord le câble de votre périphérique, puis retirez-le de la carte mère.
• Lorsque vous retirez le câble, tirez-le droit hors du connecteur. Ne le balancez pas d'un côté à l'autre pour éviter un court-circuit électrique à l'intérieur du connecteur de câble.

Connecteurs internes

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. SYS_FAN3_PUMP
6. SATA3 0/1/2/3/4/5
7. BAT
8. SPDIF_O
9. M2Q_32G
10. F_PANEL
11. F_AUDIO
12. F_USB30
13. F_USB
14. TPM
15. CLR_CMOS
16. LED_C

Lisez les directives suivantes avant de connecter des périphériques externes :

• Assurez-vous d'abord que vos périphériques sont compatibles avec les connecteurs auxquels vous souhaitez les connecter.
• Avant d'installer les périphériques, assurez-vous d'éteindre les périphériques et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les périphériques.
• Après l'installation du périphérique et avant d'allumer l'ordinateur, assurez-vous que le câble du périphérique a été solidement fixé au connecteur de la carte mère.

ATX_12V_2X4/ATX (Connecteur d'alimentation 12V 2x4 et connecteur d'alimentation principal 2x12)
Grâce à l'utilisation du connecteur d'alimentation, l'alimentation peut fournir une puissance stable suffisante à tous les composants de la carte mère. Avant de connecter le connecteur d'alimentation, assurez-vous d'abord que l'alimentation est éteinte et que tous les périphériques sont correctement installés. Le connecteur d'alimentation possède une conception anti-erreur. Connectez le câble d'alimentation au connecteur d'alimentation dans la bonne orientation. Le connecteur d'alimentation 12V alimente principalement le CPU. Si le connecteur d'alimentation 12V n'est pas connecté, l'ordinateur ne démarrera pas.

Pour répondre aux exigences d'extension, il est recommandé d'utiliser une alimentation capable de supporter une consommation électrique élevée (500W ou plus). Si une alimentation qui ne fournit pas la puissance requise est utilisée, le système peut devenir instable ou impossible à démarrer.

ATX_12V_2X4:

N° de broche	Définition	N° de broche	Définition
1	GND (Uniquement pour 12V 2x4 broches)	5	+12V (Uniquement pour 12V 2x4 broches)
2	GND (Uniquement pour 12V 2x4 broches)	6	+12V (Uniquement pour 12V 2x4 broches)
3	GND	7	+12V
4	GND	8	+12V

ATX:

N° de broche	Définition	N° de broche	Définition
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Marche/Arrêt logiciel)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (veille +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Uniquement pour ATX 2x12 broches)	23	+5V (Uniquement pour ATX 2x12 broches)
12	3.3V (Uniquement pour ATX 2x12 broches)	24	GND (Uniquement pour ATX 2x12 broches)

CPU_FAN/SYS_FAN1/2 (Connecteurs de ventilateur)
Tous les connecteurs de ventilateur de cette carte mère sont à 4 broches. La plupart des connecteurs de ventilateur possèdent une conception anti-erreur pour l'insertion. Lorsque vous connectez un câble de ventilateur, assurez-vous de le connecter dans la bonne orientation (le fil du connecteur noir est le fil de terre). La fonction de contrôle de vitesse nécessite l'utilisation d'un ventilateur avec une conception de contrôle de vitesse. Pour une dissipation thermique optimale, il est recommandé d'installer un ventilateur système à l'intérieur du châssis.

CPU_FAN/SYS_FAN1

SYS_FAN2

N° de broche	Définition
1	GND
2	Contrôle de la vitesse par tension
3	Détection
4	Contrôle de la vitesse PWM

•
  Assurez-vous de connecter les câbles des ventilateurs aux connecteurs des ventilateurs pour éviter la surchauffe de votre CPU et de votre système. Une surchauffe peut endommager le CPU ou entraîner un blocage du système.
• Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de capuchon de cavalier sur les connecteurs.

SYS_FAN3_PUMP (Connecteur de ventilateur système/pompe de refroidissement liquide)
Le connecteur ventilateur/pompe est à 4 broches et possède une conception anti-erreur pour l'insertion. La plupart des connecteurs de ventilateur possèdent une conception anti-erreur pour l'insertion. Lorsque vous connectez un câble de ventilateur, assurez-vous de le connecter dans la bonne orientation (le fil du connecteur noir est le fil de terre). La fonction de contrôle de vitesse nécessite l'utilisation d'un ventilateur avec une conception de contrôle de vitesse. Pour une dissipation thermique optimale, il est recommandé d'installer un ventilateur système à l'intérieur du châssis. Le connecteur offre également un contrôle de vitesse pour une pompe de refroidissement liquide ; pour plus d'informations, reportez-vous au chapitre "BIOS Setup," "M.I.T."

N° de broche	Définition
1	GND
2	Contrôle de la vitesse par tension
3	Détection
4	Contrôle de la vitesse PWM

SATA3 0/1/2/3/4/5 (Connecteurs SATA 6Gb/s)
Les connecteurs SATA sont conformes à la norme SATA 6Gb/s et sont compatibles avec les normes SATA 3Gb/s et SATA 1.5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA.

N° de broche	Définition
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Pour activer le branchement à chaud des ports SATA, reportez-vous au chapitre "BIOS Setup," "Peripherals\SATA And RST Configuration," pour plus d'informations.

BAT (Batterie)
La batterie fournit l'alimentation nécessaire pour maintenir les valeurs (telles que les configurations du BIOS, la date et l'heure) dans le CMOS lorsque l'ordinateur est éteint. Remplacez la batterie lorsque sa tension diminue, faute de quoi les valeurs du CMOS pourraient être inexactes ou perdues.

Vous pouvez effacer les valeurs du CMOS en retirant la batterie :

1. Éteignez votre ordinateur et débranchez le cordon d'alimentation.
2. Retirez délicatement la batterie de son support et attendez une minute. (Ou utilisez un objet métallique comme un tournevis pour toucher les bornes positive et négative du support de batterie, en les court-circuitant pendant 5 secondes.)
3. Remplacez la batterie.
4. Branchez le cordon d'alimentation et redémarrez votre ordinateur.

•
  Éteignez toujours votre ordinateur et débranchez le cordon d'alimentation avant de remplacer la batterie.
• Remplacez la batterie par une équivalente. Danger d'explosion si la batterie est remplacée par un modèle incorrect.
• Contactez le lieu d'achat ou le revendeur local si vous n'êtes pas en mesure de remplacer la batterie vous-même ou si vous n'êtes pas sûr du modèle de batterie.
• Lors de l'installation de la batterie, notez l'orientation des côtés positif (+) et négatif (-) de la batterie (le côté positif doit être orienté vers le haut).
• Les batteries usagées doivent être traitées conformément aux réglementations environnementales locales.

SPDIF_O (Connecteur de sortie S/PDIF)
Ce connecteur prend en charge la sortie numérique S/PDIF et permet de connecter un câble audio numérique S/PDIF (fourni par les cartes d'extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d'extension comme les cartes graphiques et les cartes son. Par exemple, certaines cartes graphiques peuvent vous obliger à utiliser un câble audio numérique S/PDIF pour la sortie audio numérique de votre carte mère vers votre carte graphique si vous souhaitez connecter un écran HDMI à la carte graphique et avoir une sortie audio numérique de l'écran HDMI en même temps. Pour plus d'informations sur la connexion du câble audio numérique S/PDIF, lisez attentivement le manuel de votre carte d'extension.

N° de broche	Définition
1	SPDIFO
2	GND

M2Q_32G (Connecteur M.2 Socket 3)
Le connecteur M.2 prend en charge les SSD M.2 SATA et les SSD M.2 PCIe.

Suivez les étapes ci-dessous pour installer correctement un SSD M.2 dans le connecteur M.2.

Étape 1 :
Utilisez un tournevis pour dévisser la vis et l'écrou de la carte mère. Localisez le trou de montage approprié pour le SSD M.2 à installer, puis vissez d'abord l'écrou.

Étape 2 :
Faites glisser le SSD M.2 dans le connecteur en biais.

Étape 3 :
Appuyez sur le SSD M.2 vers le bas, puis fixez-le avec la vis.

Sélectionnez le trou approprié pour le SSD M.2 à installer et refixez la vis et l'écrou.

Remarques d'installation pour les connecteurs M2Q_32G et SATA :
En raison du nombre limité de voies fournies par le Chipset, la disponibilité des connecteurs SATA peut être affectée par le type de périphérique installé dans le connecteur M2Q_32G. Le connecteur M2Q_32G partage la bande passante avec le connecteur SATA3 5. Reportez-vous au tableau suivant pour plus de détails.

Type de SSD M.2/Connecteur	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Aucun SSD M.2 installé

: Disponible,
: Non disponible

F_PANEL (Connecteur du panneau avant)
Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation, le haut-parleur, l'interrupteur/capteur d'intrusion du châssis et l'indicateur d'état du système du châssis à ce connecteur selon l'attribution des broches ci-dessous. Notez les broches positives et négatives avant de connecter les câbles.

• PLED/PWR_LED (LED d'alimentation, Jaune/Violet) :
  Se connecte à l'indicateur d'état d'alimentation sur le panneau avant du châssis. La LED est allumée lorsque le système fonctionne. La LED est éteinte lorsque le système est en état de veille S3/S4 ou éteint (S5).

État du système	LED
S0	Allumée
S3/S4/S5	Éteinte

• PW (Interrupteur d'alimentation, Rouge) :
  Se connecte à l'interrupteur d'alimentation sur le panneau avant du châssis. Vous pouvez configurer la manière d'éteindre votre système à l'aide de l'interrupteur d'alimentation (reportez-vous au chapitre "Configuration du BIOS", "Alimentation", pour plus d'informations).
• SPEAK (Haut-parleur, Orange) :
  Se connecte au haut-parleur sur le panneau avant du châssis. Le système signale l'état de démarrage du système en émettant un code sonore. Un seul court bip sera entendu si aucun problème n'est détecté au démarrage du système.
• HD (LED d'activité du disque dur, Bleu) :
  Se connecte à la LED d'activité du disque dur sur le panneau avant du châssis. La LED est allumée lorsque le disque dur lit ou écrit des données.
• RES (Interrupteur de réinitialisation, Vert) :
  Se connecte à l'interrupteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur si celui-ci se fige et ne parvient pas à effectuer un redémarrage normal.
• CI (Connecteur d'intrusion du châssis, Gris) :
  Se connecte à l'interrupteur/capteur d'intrusion du châssis sur le châssis qui peut détecter si le couvercle du châssis a été retiré. Cette fonction nécessite un châssis avec un interrupteur/capteur d'intrusion du châssis.
• NC (Orange) : Pas de connexion.

La conception du panneau avant peut varier selon le châssis. Un module de panneau avant se compose principalement de l'interrupteur d'alimentation, de l'interrupteur de réinitialisation, de la LED d'alimentation, de la LED d'activité du disque dur, du haut-parleur, etc. Lors de la connexion du module de panneau avant de votre châssis à ce connecteur, assurez-vous que les attributions de fils et les attributions de broches correspondent correctement.

F_AUDIO (Connecteur audio du panneau avant)
Le connecteur audio du panneau avant prend en charge l'audio Intel High Definition (HD) et l'audio AC'97. Vous pouvez connecter le module audio du panneau avant de votre châssis à ce connecteur. Assurez-vous que les attributions de fils du connecteur du module correspondent aux attributions de broches du connecteur de la carte mère. Une connexion incorrecte entre le connecteur du module et le connecteur de la carte mère rendra le périphérique incapable de fonctionner ou même l'endommagera.

Pour l'audio HD du panneau avant :

N° de broche	Définition
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Pas de broche
9	LINE2_L
10	Sense

Pour l'audio AC'97 du panneau avant :

N° de broche	Définition
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Pas de broche
9	Line Out (L)
10	NC

•
  Le connecteur audio du panneau avant prend en charge l'audio HD par défaut.
• Les signaux audio seront présents simultanément sur les connexions audio du panneau avant et arrière.
• Certains châssis fournissent un module audio de panneau avant qui possède des connecteurs séparés sur chaque fil au lieu d'une seule fiche. Pour des informations sur la connexion du module audio de panneau avant qui a des attributions de fils différentes, veuillez contacter le fabricant du châssis.

F_USB30 (Connecteur USB 3.1 Gen 1)
Ce connecteur est conforme aux spécifications USB 3.1 Gen 1 et USB 2.0 et peut fournir deux ports USB. Pour l'achat du panneau avant optionnel de 3,5" qui offre deux ports USB 3.1 Gen 1, veuillez contacter votre revendeur local.

N° de broche	Définition	N° de broche	Définition
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Pas de broche

F_USB (Connecteur USB 2.0/1.1)
Ce connecteur est conforme à la spécification USB 2.0/1.1. Chaque connecteur USB peut fournir deux ports USB via un support USB optionnel. Pour l'achat du support USB optionnel, veuillez contacter votre revendeur local.

N° de broche	Définition	N° de broche	Définition
1	Alimentation (5V)	6	USB DY+
2	Alimentation (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Pas de broche
5	USB DX+	10	NC

•
  Ne branchez pas le câble du support IEEE 1394 (2x5 broches) dans le connecteur USB 2.0/1.1.
• Avant d'installer le support USB, assurez-vous d'éteindre votre ordinateur et de débrancher le cordon d'alimentation de la prise de courant pour éviter d'endommager le support USB.

TPM (Connecteur de module de plateforme sécurisée)
Vous pouvez connecter un TPM (Trusted Platform Module) à ce connecteur.

N° de broche	Définition	N° de broche	Définition
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Pas de broche	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (Cavalier de réinitialisation du CMOS)
Utilisez ce cavalier pour effacer la configuration du BIOS et réinitialiser les valeurs CMOS aux paramètres d'usine. Pour effacer les valeurs CMOS, utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.

Ouvert : Normal

Court : Effacer les valeurs CMOS

•
  Toujours éteindre votre ordinateur et débrancher le cordon d'alimentation de la prise de courant avant d'effacer les valeurs CMOS.
• Après le redémarrage du système, allez dans le BIOS Setup pour charger les paramètres d'usine (sélectionnez Load Optimized Defaults (Charger les valeurs optimisées par défaut)) ou configurez manuellement les paramètres du BIOS (reportez-vous au Chapitre "BIOS Setup" pour les configurations du BIOS).

LED_C (Connecteur de câble d'extension pour bande LED RGB (RGBW))
Ce connecteur peut être utilisé pour connecter une bande LED RGB (RGBW) standard 5050 (12V/G/R/B/W), avec une puissance nominale maximale de 2A (12V) et une longueur maximale de 2m.

N° de broche	Définition
1	12V
2	G
3	R
4	B
5	W

Connectez une extrémité du câble d'extension de bande LED RGB (RGBW) au connecteur et l'autre extrémité à votre bande LED RGB (RGBW). Le fil noir (marqué d'un triangle sur la fiche) du câble d'extension doit être connecté à la broche 1 (12V) de ce connecteur. La broche 12V (marquée d'une flèche) à l'autre extrémité du câble d'extension doit être alignée avec le 12V de la bande LED. Soyez prudent quant à l'orientation de la connexion de la bande LED ; une connexion incorrecte peut entraîner des dommages à la bande LED.

Pour savoir comment allumer/éteindre les lumières de la bande LED RGB (RGBW), reportez-vous aux instructions du Chapitre "BIOS Setup".

Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranchez le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils.

Configuration du BIOS

Le BIOS (Basic Input and Output System) enregistre les paramètres matériels du système dans le CMOS de la carte mère. Ses fonctions principales incluent la réalisation du test de démarrage (POST) pendant le démarrage du système, la sauvegarde des paramètres système et le chargement du système d'exploitation, etc. Le BIOS inclut un programme de configuration du BIOS qui permet à l'utilisateur de modifier les paramètres de configuration de base du système ou d'activer certaines fonctionnalités système.
Lorsque l'alimentation est coupée, la pile de la carte mère fournit l'énergie nécessaire au CMOS pour conserver les valeurs de configuration dans le CMOS. Pour accéder au programme de configuration du BIOS, appuyez sur la touche <Delete> pendant le POST lorsque l'alimentation est activée. Pour mettre à jour le BIOS, utilisez soit l'utilitaire GIGABYTE Q-Flash, soit l'utilitaire BIOS.

• Q-Flash permet à l'utilisateur de mettre à jour ou de sauvegarder rapidement et facilement le BIOS sans entrer dans le système d'exploitation.
• BIOS est un utilitaire basé sur Windows qui recherche et télécharge la dernière version du BIOS depuis Internet et met à jour le BIOS.

•
  Étant donné que la mise à jour du BIOS est potentiellement risquée, si vous ne rencontrez pas de problèmes avec la version actuelle du BIOS, il est recommandé de ne pas mettre à jour le BIOS. Pour mettre à jour le BIOS, faites-le avec prudence. Une mise à jour inadéquate du BIOS peut entraîner un dysfonctionnement du système.
• Il est recommandé de ne pas modifier les paramètres par défaut (sauf si nécessaire) afin de prévenir l'instabilité du système ou d'autres résultats inattendus. Une modification inadéquate des paramètres peut entraîner l'échec du démarrage du système. Si cela se produit, essayez d'effacer les valeurs CMOS et de réinitialiser la carte aux valeurs par défaut. (Référez-vous à la section "Load Optimized Defaults" (Charger les valeurs optimisées par défaut) de ce chapitre ou aux introductions du cavalier de la pile/effacement CMOS dans le chapitre Installation matérielle pour savoir comment effacer les valeurs CMOS.)

Écran de démarrage

L'écran de démarrage avec logo suivant apparaîtra lorsque l'ordinateur démarrera. (Exemple de version du BIOS : D3)

Il existe deux modes BIOS différents, comme suit, et vous pouvez utiliser la touche <F2> pour basculer entre les deux modes. Le mode Configuration classique fournit des paramètres BIOS détaillés. Vous pouvez appuyer sur les touches fléchées de votre clavier pour vous déplacer parmi les éléments et appuyer sur <Enter> pour accepter ou entrer dans un sous-menu. Ou vous pouvez utiliser votre souris pour sélectionner l'élément souhaité. Le mode Facile permet aux utilisateurs de visualiser rapidement les informations de leur système actuel ou d'effectuer des ajustements pour des performances optimales. En mode Facile, vous pouvez utiliser votre souris pour parcourir les éléments de configuration.

•
  Lorsque le système n'est pas stable comme d'habitude, sélectionnez l'élément "Load Optimized Defaults" (Charger les valeurs optimisées par défaut) pour réinitialiser votre système à ses valeurs par défaut.
• Les menus de configuration du BIOS décrits dans ce chapitre sont donnés à titre indicatif uniquement et peuvent différer selon la version du BIOS.

M.I.T.

La stabilité du système avec les paramètres d'overclocking/surtension que vous avez définis dépend de la configuration globale de votre système. Un overclocking/une surtension incorrect(e) peut endommager le CPU, le chipset ou la mémoire, et réduire la durée de vie utile de ces composants. Cette page est réservée aux utilisateurs avancés et nous vous recommandons de ne pas modifier les paramètres par défaut afin d'éviter l'instabilité du système ou d'autres résultats inattendus. (Une modification inadéquate des paramètres peut entraîner l'échec du démarrage du système. Si cela se produit, effacez les valeurs CMOS et réinitialisez la carte aux valeurs par défaut.)

• Paramètres de Fréquence Avancés
  • Valeur de l'Horloge Hôte
    Affiche la fréquence d'horloge hôte actuelle.
  • Ratio du Slice Graphique ^(Remarque)
    Permet de définir le Ratio du Slice Graphique.
  • Ratio de l'UnSlice Graphique ^(Remarque)
    Permet de définir le Ratio de l'UnSlice Graphique.
  • Ratio d'Horloge CPU
    Permet de modifier le ratio d'horloge du CPU installé. La plage ajustable dépend du CPU installé.
  • Fréquence CPU
    Affiche la fréquence CPU actuelle.
• Paramètres Avancés du Cœur CPU
  • Ratio d'Horloge CPU, Fréquence CPU
    Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments dans le menu Paramètres de Fréquence Avancés.
  • Décalage AVX ^(Remarque)
    Le décalage AVX est le décalage négatif du ratio AVX.

(Remarque) Cet élément n'est présent que si vous installez un CPU qui prend en charge cette fonctionnalité. Pour plus d'informations sur les fonctionnalités uniques des CPU Intel^®, veuillez visiter le site web d'Intel.

• Ratio Uncore
  Permet de définir le ratio Uncore du CPU. La plage ajustable dépend du CPU utilisé.
• Fréquence Uncore
  Affiche la fréquence Uncore du CPU actuelle.
• Priorité au Ratio Flex CPU
  Active ou désactive le Ratio Flex CPU. Le ratio d'horloge CPU maximal sera basé sur la valeur des Paramètres de Ratio Flex CPU si le Ratio d'Horloge CPU est défini sur Auto (Automatique). (Par défaut : Disabled (Désactivé))
• Paramètres de Ratio Flex CPU
  Permet de définir le Ratio Flex CPU. La plage ajustable peut varier selon le CPU.
• Technologie Intel(R) Turbo Boost ^(Remarque)
  Permet de déterminer si la technologie Intel ® CPU Turbo Boost doit être activée. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Ratio Turbo ^(Remarque)
  Permet de définir les ratios Turbo du CPU pour différents nombres de cœurs actifs. Auto (Automatique) définit les ratios Turbo du CPU selon les spécifications du CPU. (Par défaut : Auto (Automatique))
• Limite de Puissance TDP (Watts) / Durée de la Limite de Puissance
  Permet de définir la limite de puissance pour le mode Turbo du CPU et la durée de fonctionnement à la limite de puissance spécifiée. Si la valeur spécifiée est dépassée, le CPU réduira automatiquement la fréquence des cœurs afin de réduire la consommation d'énergie. Auto (Automatique) définit la limite de puissance selon les spécifications du CPU. (Par défaut : Auto (Automatique))
• Limite de Courant des Cœurs (Ampères)
  Permet de définir une limite de courant pour le mode Turbo du CPU. Lorsque le courant du CPU dépasse la limite de courant spécifiée, le CPU réduira automatiquement la fréquence des cœurs afin de réduire le courant. Auto (Automatique) définit la limite de puissance selon les spécifications du CPU. (Par défaut : Auto (Automatique))
• Nombre de Cœurs CPU Activés (Remarque)
  Permet de sélectionner le nombre de cœurs CPU à activer dans un CPU Intel ® multi-cœurs (le nombre de cœurs CPU peut varier selon le CPU). Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Technologie Hyper-Threading (Remarque)
  Permet de déterminer si la technologie multi-threading doit être activée lors de l'utilisation d'un Intel prenant en charge cette fonction. Cette fonctionnalité ne fonctionne que pour les systèmes d'exploitation prenant en charge le mode multi-processeur. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Technologie Intel(R) Speed Shift (Technologie Intel® Speed Shift) ^(Remarque)
  Active ou désactive la technologie Intel^® Speed Shift. L'activation de cette fonction permet au processeur d'augmenter sa fréquence de fonctionnement plus rapidement et améliore ainsi la réactivité du système. (Par défaut : Disabled (Désactivé))
• Arrêt Amélioré du CPU (C1E) ^(Remarque)
  Active ou désactive la fonction Intel ® CPU Enhanced Halt (C1E), une fonction d'économie d'énergie du CPU en état d'arrêt du système. Lorsqu'activée, la fréquence et la tension du cœur du CPU seront réduites pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Prise en Charge de l'État C3 ^(Remarque)
  Permet de déterminer si le CPU doit entrer en mode C3 en état d'arrêt du système. Lorsqu'activée, la fréquence et la tension du cœur du CPU seront réduites pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. L'état C3 est un état d'économie d'énergie plus amélioré que le C1. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))

(Remarque) Cet élément n'est présent que si vous installez un CPU qui prend en charge cette fonctionnalité. Pour plus d'informations sur les fonctionnalités uniques des CPU Intel^®, veuillez visiter le site web d'Intel.

• Prise en Charge de l'État C6/C7 ^{(Remarque 1)}
  Permet de déterminer si le CPU doit entrer en mode C6/C7 en état d'arrêt du système. Lorsqu'activée, la fréquence et la tension du cœur du CPU seront réduites pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. L'état C6/C7 est un état d'économie d'énergie plus amélioré que le C3. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Prise en Charge de l'État C8 ^{(Remarque 1)}
  Permet de déterminer si le CPU doit entrer en mode C8 en état d'arrêt du système. Lorsqu'activée, la fréquence et la tension du cœur du CPU seront réduites pendant l'état d'arrêt du système afin de diminuer la consommation d'énergie. L'état C8 est un état d'économie d'énergie plus amélioré que le C6/C7. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Limite d'État C du Package ^{(Remarque 1)}
  Permet de spécifier la limite d'état C pour le processeur. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Moniteur Thermique CPU ^{(Remarque 1)}
  Active ou désactive la fonction Intel ® Thermal Monitor, une fonction de protection contre la surchauffe du CPU. Lorsqu'activée, la fréquence et la tension du cœur du CPU seront réduites lorsque le CPU est en surchauffe. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Fonction EIST CPU ^{(Remarque 1)}
  Active ou désactive la technologie Enhanced Intel ® Speed Step (EIST). Selon la charge du CPU, la technologie Intel EIST peut réduire dynamiquement et efficacement la tension et la fréquence des cœurs du CPU afin de diminuer la consommation d'énergie moyenne et la production de chaleur. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
• Optimisation de la Tension
  Permet de déterminer s'il faut activer l'optimisation de la tension pour réduire la consommation d'énergie. (Par défaut : Disabled (Désactivé))
• RSR
  Permet de déterminer s'il faut automatiquement réduire le ratio turbo du CPU si la tension/température du CPU est trop élevée. (Par défaut : Enabled (Activé))
• Préchargeur Matériel
  Permet de déterminer s'il faut activer le préchargeur matériel pour précharger les données et les instructions de la mémoire vers le cache. (Par défaut : Enabled (Activé))
• Précharge de Ligne de Cache Adjacente
  Permet de déterminer s'il faut activer le mécanisme de précharge de ligne de cache adjacente qui permet au processeur de récupérer la ligne de cache demandée ainsi que la ligne de cache suivante. (Par défaut : Enabled (Activé))
• Profil Mémoire Extrême (X.M.P.) ^{(Remarque 2)}
  Permet au BIOS de lire les données SPD sur le(s) module(s) de mémoire XMP pour améliorer les performances de la mémoire lorsqu'activé.

  Disabled (Désactivé)	Désactive cette fonction. (Par défaut)
  Profile1 (Profil 1)	Utilise les paramètres du Profil 1.
  Profile2 (Profil 2) (Remarque 2)	Utilise les paramètres du Profil 2.

• Multiplicateur de Mémoire Système
  Permet de définir le multiplicateur de mémoire système. Auto (Automatique) définit le multiplicateur de mémoire selon les données SPD de la mémoire. (Par défaut : Auto (Automatique))

(Note 1) Cet élément est présent uniquement lorsque vous installez un CPU qui prend en charge cette fonctionnalité. Pour plus d'informations sur les fonctionnalités uniques des CPU Intel^®, veuillez visiter le site web d'Intel.
(Note 2) Cet élément est présent uniquement lorsque vous installez un CPU et un module de mémoire qui prennent en charge cette fonctionnalité.

• Memory Odd Ratio (100/133 ou 200/266)
  Permet de régler manuellement l'horloge de référence de la mémoire. (Par défaut : Auto (Automatique))
• Fréquence de la mémoire (MHz)
• La première valeur de fréquence de la mémoire est la fréquence de fonctionnement normale de la mémoire utilisée ; la seconde est la fréquence de la mémoire qui est automatiquement ajustée en fonction des paramètres du System Memory Multiplier.

• Paramètres avancés de la mémoire
  • Extreme Memory Profile (X.M.P.) ^(Note) , System Memory Multiplier, Memory Odd Ratio (100/133 ou 200/266), Fréquence de la mémoire (MHz)
    Les paramètres ci-dessus sont synchronisés avec ceux des mêmes éléments du menu Advanced Frequency Settings.
  • Mode de démarrage de la mémoire ^(Note)
    Fournit des méthodes de détection et d'entraînement de la mémoire.

    Auto (Automatique)	Permet au BIOS de configurer automatiquement ce paramètre. (Par défaut)
    Normal (Normal)	Le BIOS effectue automatiquement l'entraînement de la mémoire. Veuillez noter que si le système devient instable ou ne démarre plus, essayez d'effacer les valeurs du CMOS et de réinitialiser la carte aux valeurs par défaut. (Reportez-vous aux introductions du cavalier de la batterie/effacement CMOS dans le chapitre Installation du matériel pour savoir comment effacer les valeurs du CMOS.)
    Enable Fast Boot (Activer le démarrage rapide)	Ignore la détection et l'entraînement de la mémoire selon certains critères spécifiques pour un démarrage de la mémoire plus rapide.
    Disable Fast Boot (Désactiver le démarrage rapide)	Détecte et entraîne la mémoire à chaque démarrage.

  • Paramètres d'amélioration de la mémoire
    Fournit plusieurs paramètres d'amélioration des performances de la mémoire : Normal (performances de base), Relax OC, Enhanced Stability (Stabilité améliorée) et Enhanced Performance (Performances améliorées). (Par défaut : Normal (Normal))
  • Mode de temporisation de la mémoire
    Les modes Manual (Manuel) et Advanced Manual (Manuel avancé) permettent de configurer le Memory Multiplier Tweaker, le Channel Interleaving, le Rank Interleaving et les paramètres de temporisation de la mémoire ci-dessous. Les options sont : Auto (Automatique) (par défaut), Manual (Manuel), Advanced Manual (Manuel avancé).
  • Tension DDR du profil
    Lorsque vous utilisez un module de mémoire non-XMP ou que l'Extreme Memory Profile (X.M.P.) est défini sur Disabled (Désactivé), la valeur est affichée conformément à la spécification de votre mémoire. Lorsque l'Extreme Memory Profile (X.M.P.) est défini sur Profile1 (Profil 1) ou Profile2 (Profil 2), la valeur est affichée conformément aux données SPD de la mémoire XMP.
  • Memory Multiplier Tweaker
    Fournit différents niveaux d'auto-réglage de la mémoire. (Par défaut : Auto (Automatique))
  • Channel Interleaving
    Active ou désactive l'entrelacement des canaux de mémoire. Enabled (Activé) permet au système d'accéder simultanément à différents canaux de la mémoire pour augmenter les performances et la stabilité de la mémoire. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))
  • Rank Interleaving
    Active ou désactive l'entrelacement des rangs de mémoire. Enabled (Activé) permet au système d'accéder simultanément à différents rangs de la mémoire pour augmenter les performances et la stabilité de la mémoire. Auto (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto (Automatique))

(Note) Cet élément est présent uniquement lorsque vous installez un processeur et un module de mémoire qui prennent en charge cette fonctionnalité.

• Sous-paramètres de synchronisation mémoire du canal A/B
  Ce sous-menu propose des réglages de synchronisation de la mémoire pour chaque canal de mémoire. Les écrans de réglage de synchronisation respectifs ne sont configurables que lorsque le mode de synchronisation de la mémoire est défini sur "Manual" (Manuel) ou "Advanced Manual" (Manuel avancé). Remarque : Votre système peut devenir instable ou ne pas démarrer après avoir modifié les synchronisations de la mémoire. Si cela se produit, veuillez réinitialiser la carte aux valeurs par défaut en chargeant les paramètres optimisés par défaut ou en effaçant les valeurs CMOS.
• Paramètres de tension avancés
• Paramètres d'alimentation avancés
  • Calibration de la ligne de charge du Vcore du CPU
    Permet de configurer la calibration de la ligne de charge (Load-Line Calibration) pour la tension Vcore du CPU. La sélection d'un niveau supérieur maintient la tension Vcore du CPU plus conforme à ce qui est défini dans le BIOS sous forte charge. "Auto" (Automatique) permet au BIOS de configurer automatiquement ce paramètre et de définir la tension selon les spécifications d'Intel. (Par défaut : Auto)
  • Calibration de la ligne de charge du VAXG
    Permet de configurer la calibration de la ligne de charge (Load-Line Calibration) pour la tension VAXG du CPU. La sélection d'un niveau supérieur maintient la tension VAXG du CPU plus conforme à ce qui est défini dans le BIOS sous forte charge. "Auto" (Automatique) permet au BIOS de configurer automatiquement ce paramètre et de définir la tension selon les spécifications d'Intel. (Par défaut : Auto)
• Contrôle de la tension du cœur du CPU
  Cette section propose des options de contrôle de la tension du CPU.
• Contrôle de la tension du chipset
  Cette section propose des options de contrôle de la tension du chipset.
• Contrôle de la tension DRAM
  Cette section propose des options de contrôle de la tension de la mémoire.
• État de santé du PC
  • Réinitialiser l'état d'ouverture du boîtier

    Disabled (Désactivé)	Conserve ou efface l'enregistrement de l'état d'intrusion précédent du châssis. (Par défaut)
    Enabled (Activé)	Efface l'enregistrement de l'état d'intrusion précédent du châssis et le champ "Case Open" (Boîtier ouvert) affichera "No" (Non) au prochain démarrage.

  • Boîtier ouvert
    Affiche l'état de détection du dispositif de détection d'intrusion du châssis connecté à l'en-tête CI de la carte mère. Si le couvercle du châssis du système est retiré, ce champ affichera "Yes" (Oui), sinon il affichera "No" (Non). Pour effacer l'enregistrement de l'état d'intrusion du châssis, définissez "Reset Case Open Status" (Réinitialiser l'état d'ouverture du boîtier) sur "Enabled" (Activé), enregistrez les paramètres dans le CMOS, puis redémarrez votre système.
  • CPU Vcore/CPU VCCSA/Tension DRAM Canal A/B/+3.3V/+5V/+12V/CPU VAXG
    Affiche les tensions actuelles du système.
• Paramètres divers
  • Vitesse de liaison maximale
    Permet de définir le mode de fonctionnement des emplacements PCI Express sur Gen 1, Gen 2 ou Gen 3. Le mode de fonctionnement réel dépend des spécifications matérielles de chaque emplacement. "Auto" (Automatique) permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
  • Amélioration 3DMark01
    Permet de déterminer s'il faut améliorer les performances de certains benchmarks hérités. (Par défaut : Disabled (Désactivé))
• Paramètres et moniteur Smart Fan 5
  Permet de sélectionner une cible à surveiller et d'effectuer des ajustements supplémentaires. (Par défaut : CPU FAN)
  • Contrôle de la vitesse du ventilateur

    Normal	Permet au ventilateur de fonctionner à différentes vitesses en fonction de la température. Vous pouvez ajuster la vitesse du ventilateur avec "System Information Viewer" (Visionneuse d'informations système) en fonction des exigences de votre système. (Par défaut)
    Silent (Silencieux)	Permet au ventilateur de fonctionner à basse vitesse.
    Manual (Manuel)	Permet de contrôler la vitesse du ventilateur sur le graphique de courbe.
    Full Speed (Pleine vitesse)	Permet au ventilateur de fonctionner à pleine vitesse.

  • Entrée de température utilisée pour le contrôle du ventilateur
    Permet de sélectionner la température de référence pour le contrôle de la vitesse du ventilateur.
  • Intervalle de température
    Permet de sélectionner l'intervalle de température pour le changement de vitesse du ventilateur.
  • Mode de contrôle ventilateur/pompe

    Auto	Permet au BIOS de détecter automatiquement le type de ventilateur/pompe installé et de définir le mode de contrôle optimal. (Par défaut)
    Voltage (Tension)	Le mode "Voltage" (Tension) est recommandé pour un ventilateur/pompe à 3 broches.
    PWM	Le mode "PWM" est recommandé pour un ventilateur/pompe à 4 broches.

  • Vitesse du ventilateur
    Affiche les vitesses actuelles du ventilateur/pompe.
  • Contrôle de l'alerte de température
    Définit le seuil d'alerte pour la température. Lorsque la température dépasse ce seuil, le BIOS émettra un son d'alerte. Les options sont : Disabled (Désactivé) (par défaut), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  • Alerte de défaillance ventilateur/pompe
    Permet au système d'émettre un son d'alerte si le ventilateur/pompe n'est pas connecté ou tombe en panne. Vérifiez l'état ou la connexion du ventilateur/pompe lorsque cela se produit. (Par défaut : Disabled (Désactivé))

Système

Cette section fournit des informations sur le modèle de votre carte mère et la version du BIOS. Vous pouvez également sélectionner la langue par défaut utilisée par le BIOS et régler manuellement l'heure du système.

• Access Level (Niveau d'accès)
  Affiche le niveau d'accès actuel en fonction du type de protection par mot de passe utilisé. (Si aucun mot de passe n'est défini, le paramètre par défaut affichera Administrator (Administrateur).) Le niveau Administrator (Administrateur) vous permet de modifier tous les paramètres du BIOS ; le niveau User (Utilisateur) ne vous permet de modifier que certains paramètres du BIOS, mais pas tous.
• System Language (Langue du système)
  Sélectionne la langue par défaut utilisée par le BIOS.
• System Date (Date du système)
  Définit la date du système. Le format de la date est semaine (lecture seule), mois, jour et année. Utilisez <Entrée> pour basculer entre les champs Mois, Jour et Année et utilisez la touche <Page précédente> ou <Page suivante> pour définir la valeur souhaitée.
• System Time (Heure du système)
  Définit l'heure du système. Le format de l'heure est heure, minute et seconde. Par exemple, 13 h est 13:00:00. Utilisez <Entrée> pour basculer entre les champs Heure, Minute et Seconde et utilisez la touche <Page précédente> ou <Page suivante> pour définir la valeur souhaitée.

BIOS

• Bootup NumLock State (État du Verrouillage numérique au démarrage)
  Active ou désactive la fonction Verrouillage numérique sur le pavé numérique du clavier après le POST. (Par défaut : On (Activé))
• Security Option (Option de sécurité)
  Spécifie si un mot de passe est requis à chaque démarrage du système, ou seulement lorsque vous entrez dans le programme de configuration du BIOS. Après avoir configuré cet élément, définissez le(s) mot(s) de passe sous l'élément Administrator Password (Mot de passe administrateur)/User Password (Mot de passe utilisateur).

  Setup (Configuration)	Un mot de passe est uniquement requis pour entrer dans le programme de configuration du BIOS. Un mot de passe est requis pour démarrer le système et pour entrer dans la configuration du BIOS
  System (Système)	Un mot de passe est requis pour démarrer le système et pour entrer dans la configuration du BIOS. (Par défaut)

• Full Screen LOGO Show (Affichage du LOGO en plein écran)
  Vous permet de déterminer si le logo GIGABYTE doit être affiché au démarrage du système. Disabled (Désactivé) ignore le logo GIGABYTE au démarrage du système. (Par défaut : Enabled (Activé))
• Boot Option Priorities (Priorités des options de démarrage)
  Spécifie l'ordre de démarrage global des périphériques disponibles. Les périphériques de stockage amovibles prenant en charge le format GPT seront préfixés par la chaîne "UEFI:" dans la liste des périphériques de démarrage. Pour démarrer à partir d'un système d'exploitation prenant en charge le partitionnement GPT, sélectionnez le périphérique préfixé par la chaîne "UEFI:". Ou si vous souhaitez installer un système d'exploitation prenant en charge le partitionnement GPT, tel que Windows 7 64 bits, sélectionnez le lecteur optique contenant le disque d'installation de Windows 7 64 bits et préfixé par la chaîne "UEFI:".
• Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Priorités BBS du disque dur/lecteur de CD/DVD ROM/lecteur de disquette/périphérique réseau)
  Spécifie l'ordre de démarrage pour un type de périphérique spécifique, tels que les disques durs, les lecteurs optiques, les lecteurs de disquettes et les périphériques prenant en charge la fonction Boot from LAN (Démarrage depuis le LAN), etc. Appuyez sur <Entrée> sur cet élément pour accéder au sous-menu qui présente les périphériques du même type connectés. Cet élément n'est présent que si au moins un périphérique de ce type est installé.
• Fast Boot (Démarrage rapide)
  Active ou désactive Fast Boot (Démarrage rapide) pour raccourcir le processus de démarrage du système d'exploitation. Ultra Fast (Ultra Rapide) offre la vitesse de démarrage la plus rapide. (Par défaut : Disabled (Désactivé))
• SATA Support (Prise en charge SATA)

  All Sata Devices (Tous les périphériques SATA)	Tous les périphériques SATA sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)
  Last Boot HDD Only (Uniquement le dernier disque dur de démarrage)	À l'exception du précédent disque de démarrage, tous les périphériques SATA sont désactivés avant la fin du processus de démarrage du système d'exploitation.

  Cet élément n'est configurable que lorsque Fast Boot (Démarrage rapide) est défini sur Enabled (Activé) ou Ultra Fast (Ultra Rapide).
• VGA Support (Prise en charge VGA)
  Vous permet de sélectionner le type de système d'exploitation à démarrer.

  Auto (Auto)	Active uniquement l'option ROM héritée.
  EFI Driver (Pilote EFI)	Active l'option ROM EFI. (Par défaut)

  Cet élément n'est configurable que lorsque Fast Boot (Démarrage rapide) est défini sur Enabled (Activé) ou Ultra Fast (Ultra Rapide).
• USB Support (Prise en charge USB)

  Disabled (Désactivé)	Tous les périphériques USB sont désactivés avant la fin du processus de démarrage du système d'exploitation.
  Full Initial (Initialisation complète)	Tous les périphériques USB sont fonctionnels dans le système d'exploitation et pendant le POST.
  Partial Initial (Initialisation partielle)	Une partie des périphériques USB est désactivée avant la fin du processus de démarrage du système d'exploitation. (Par défaut)

  Cet élément n'est configurable que lorsque Fast Boot (Démarrage rapide) est défini sur Enabled (Activé). Cette fonction est désactivée lorsque Fast Boot (Démarrage rapide) est défini sur Ultra Fast (Ultra Rapide).
• PS2 Devices Support (Prise en charge des périphériques PS/2)

  Disabled (Désactivé)	Tous les périphériques PS/2 sont désactivés avant la fin du processus de démarrage du système d'exploitation.
  Enabled (Activé)	Tous les périphériques PS/2 sont fonctionnels dans le système d'exploitation et pendant le POST. (Par défaut)

  Cet élément n'est configurable que lorsque Fast Boot (Démarrage rapide) est défini sur Enabled (Activé). Cette fonction est désactivée lorsque Fast Boot (Démarrage rapide) est défini sur Ultra Fast (Ultra Rapide).

• NetWork Stack Driver Support (Prise en charge du pilote de pile réseau)

  Disabled (Désactivé)	Désactive le démarrage depuis le réseau. (Par défaut)
  Enabled (Activé)	Active le démarrage depuis le réseau.

  Cet élément n'est configurable que lorsque Fast Boot (Démarrage rapide) est défini sur Enabled (Activé) ou Ultra Fast (Ultra Rapide).
• Next Boot After AC Power Loss (Prochain démarrage après coupure de courant CA)

  Normal Boot (Démarrage normal)	Active le démarrage normal au retour de l'alimentation CA. (Par défaut)
  Fast Boot (Démarrage rapide)	Conserve les paramètres de Fast Boot (Démarrage rapide) au retour de l'alimentation CA.

  Cet élément n'est configurable que lorsque Fast Boot (Démarrage rapide) est défini sur Enabled (Activé) ou Ultra Fast (Ultra Rapide).
• Mouse Speed (Vitesse de la souris)
  Vous permet de régler la vitesse de déplacement du curseur de la souris. (Par défaut : 1 X)
• Windows 8/10 Features (Fonctionnalités Windows 8/10)
  Vous permet de sélectionner le système d'exploitation à installer. (Par défaut : Other OS (Autre OS))
• CSM Support (Prise en charge du CSM)
  Active ou désactive l'UEFI CSM (Compatibility Support Module - Module de prise en charge de la compatibilité) pour prendre en charge un processus de démarrage de PC hérité.

  Enabled (Activé)	Active l'UEFI CSM. (Par défaut)
  Disabled (Désactivé)	Désactive l'UEFI CSM et prend en charge uniquement le processus de démarrage du BIOS UEFI.

  Cet élément n'est configurable que lorsque Windows 8/10 Features (Fonctionnalités Windows 8/10) est défini sur Windows 8/10 ou Windows 8/10 WHQL.
• LAN PXE Boot Option ROM (Option ROM de démarrage PXE LAN)
  Vous permet de sélectionner si l'option ROM héritée doit être activée pour le contrôleur LAN. (Par défaut : Disabled (Désactivé)) Cet élément n'est configurable que lorsque CSM Support (Prise en charge du CSM) est défini sur Enabled (Activé).
• Storage Boot Option Control (Contrôle des options de démarrage du stockage)
  Vous permet de sélectionner si l'option ROM UEFI ou héritée doit être activée pour le contrôleur de périphérique de stockage.

  Do not launch (Ne pas lancer)	Désactive l'option ROM.
  Legacy (Hérité)	Active uniquement l'option ROM héritée. (Par défaut)
  UEFI (UEFI)	Active uniquement l'option ROM UEFI.

  Cet élément n'est configurable que lorsque CSM Support (Prise en charge du CSM) est défini sur Enabled (Activé).
• Other PCI Device (Autre périphérique PCI)
  Vous permet de sélectionner si l'option ROM UEFI ou Legacy (Héritée) doit être activée pour le contrôleur de périphérique PCI autre que les contrôleurs LAN, de périphérique de stockage et graphiques.

  Do not launch (Ne pas lancer)	Désactive l'option ROM.
  Legacy (Hérité)	Active uniquement l'option ROM héritée.
  UEFI (UEFI)	Active uniquement l'option ROM UEFI. (Par défaut)

  Cet élément n'est configurable que lorsque CSM Support (Prise en charge du CSM) est défini sur Enabled (Activé).
• Administrator Password (Mot de passe administrateur)
  Vous permet de configurer un mot de passe administrateur. Appuyez sur <Entrée> sur cet élément, tapez le mot de passe, puis appuyez sur <Entrée>. Il vous sera demandé de confirmer le mot de passe. Tapez à nouveau le mot de passe et appuyez sur <Entrée>. Vous devez entrer le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'entrée dans la configuration du BIOS. Différent du mot de passe utilisateur, le mot de passe administrateur vous permet de modifier tous les paramètres du BIOS.
• User Password (Mot de passe utilisateur)
  Vous permet de configurer un mot de passe utilisateur. Appuyez sur <Entrée> sur cet élément, tapez le mot de passe, puis appuyez sur <Entrée>. Il vous sera demandé de confirmer le mot de passe. Tapez à nouveau le mot de passe et appuyez sur <Entrée>. Vous devez entrer le mot de passe administrateur (ou le mot de passe utilisateur) au démarrage du système et lors de l'entrée dans la configuration du BIOS. Cependant, le mot de passe utilisateur ne vous permet de modifier que certains paramètres du BIOS, mais pas tous.
  Pour annuler le mot de passe, appuyez sur <Entrée> sur l'élément du mot de passe et, lorsque le mot de passe est demandé, entrez le bon en premier. Lorsque vous êtes invité à saisir un nouveau mot de passe, appuyez sur <Entrée> sans saisir de mot de passe. Appuyez à nouveau sur <Entrée> lorsque vous êtes invité à confirmer. NOTE (REMARQUE) : Avant de définir le User Password (Mot de passe utilisateur), assurez-vous de définir d'abord le Administrator Password (Mot de passe administrateur).
• Secure Boot (Démarrage sécurisé)
  Vous permet d'activer ou de désactiver Secure Boot (Démarrage sécurisé) et de configurer les paramètres associés.

Périphériques

• Sortie d'affichage initiale
  Spécifie le premier démarrage de l'affichage du moniteur à partir de la carte graphique PCI Express installée ou de la carte graphique intégrée.

  IGFX	Définit la carte graphique intégrée comme premier affichage.
  PCIe 1 Slot	Définit la carte graphique sur le slot PCIEX16 comme premier affichage. (Par défaut)
  PCIe 2 Slot	Définit la carte graphique sur le slot PCIEX4 comme premier affichage.

• LED_C Connect
  Active ou désactive les lumières de la bande LED RGB (RGBW) connectée à l'en-tête LED_C sur la carte mère. (Par défaut : Activé)
• RGB Fusion
  Permet de définir le mode d'éclairage LED pour la carte mère.

  Off	Désactive cette fonction.
  Pulse Mode	Toutes les LED s'allument et s'éteignent simultanément en fondu.
  Color Cycle	Toutes les LED parcourent simultanément un spectre complet de couleurs.
  Static Mode	Toutes les LED émettent une seule couleur. (Par défaut)
  Flash Mode	Toutes les LED clignotent simultanément.

• Intel Platform Trust Technology (PTT)
  Active ou désactive la technologie Intel^® PTT. (Par défaut : Désactivé)
• USB 3.0 DAC-UP 2 (Tension de sortie des ports USB 3.1 Gen 1 sur le panneau arrière)
  Permet d'augmenter la tension de sortie des ports USB 3.1 Gen 1 sur le panneau arrière (ceux situés sous le port clavier/souris PS/2) afin de renforcer la stabilité de vos périphériques USB.

  Normal	Maintient la tension de sortie d'origine. (Par défaut)
  Disable USB bus power	Désactive l'alimentation des connecteurs USB. Les lecteurs audio haut de gamme peuvent connecter leur propre source d'alimentation USB externe.
  Voltage Compensation +0.1V	Ajoute 0,1V à la tension de sortie d'origine.
  Voltage Compensation +0.2V	Ajoute 0,2V à la tension de sortie d'origine.
  Voltage Compensation +0.3V.	Ajoute 0,3V à la tension de sortie d'origine.

• OffBoard SATA Controller Configuration
  Affiche les informations concernant votre SSD M.2 PCIe s'il est installé.
• Trusted Computing
  Active ou désactive le Trusted Platform Module (TPM).
• Intel(R) Bios Guard Technology
  Active ou désactive la fonction Intel^® BIOS Guard, qui protège le BIOS contre les attaques malveillantes.
• Network Stack Configuration
  Désactive ou active le démarrage réseau pour installer un OS au format GPT, comme l'installation de l'OS depuis le serveur Windows Deployment Services. (Par défaut : Désactivé)
  • Ipv4 PXE Support
    Active ou désactive la prise en charge IPv4 PXE. Cet élément n'est configurable que lorsque Network Stack est activé.
  • Ipv4 HTTP Support
    Active ou désactive la prise en charge du démarrage HTTP pour IPv4. Cet élément n'est configurable que lorsque Network Stack est activé.
  • Ipv6 PXE Support
    Active ou désactive la prise en charge IPv6 PXE. Cet élément n'est configurable que lorsque Network Stack est activé.
  • Ipv6 HTTP Support
    Active ou désactive la prise en charge du démarrage HTTP pour IPv6. Cet élément n'est configurable que lorsque Network Stack est activé.
  • PXE boot wait time
    Permet de configurer le temps d'attente avant de pouvoir appuyer sur <Esc> pour annuler le démarrage PXE. Cet élément n'est configurable que lorsque Network Stack est activé. (Par défaut : 0)
  • Media detect count
    Permet de définir le nombre de fois où la présence d'un média doit être vérifiée. Cet élément n'est configurable que lorsque Network Stack est activé. (Par défaut : 1)
• NVMe Configuration
  Affiche les informations concernant votre SSD M.2 NVMe PCIe s'il est installé.
• USB Configuration & Legacy USB Support
  Permet d'utiliser un clavier/souris USB sous MS-DOS. (Par défaut : Activé)
  • XHCI Hand-off
    Détermine s'il faut activer la fonction de transfert XHCI pour un système d'exploitation sans prise en charge du transfert XHCI. (Par défaut : Désactivé)
  • USB Mass Storage Driver Support
    Active ou désactive la prise en charge des périphériques de stockage USB. (Par défaut : Activé)
  • Port 60/64 Emulation
    Active ou désactive l'émulation des ports I/O 64h et 60h. Cela doit être activé pour une prise en charge complète des claviers/souris USB hérités sous MS-DOS ou dans un système d'exploitation qui ne prend pas nativement en charge les périphériques USB. (Par défaut : Activé)
  • Mass Storage Devices
    Affiche une liste des périphériques de stockage de masse USB connectés. Cet élément n'apparaît que lorsqu'un périphérique de stockage USB est installé.
• SATA And RST Configuration & SATA Controller(s)
  Active ou désactive les contrôleurs SATA intégrés. (Par défaut : Activé)
  • SATA Mode Selection
    Spécifie le mode de fonctionnement des contrôleurs SATA intégrés.


    Intel RST With Intel Optane System Acceleration	Active la prise en charge de la technologie Intel ® Optane ™ pour les contrôleurs SATA.
    AHCI	Configure les contrôleurs SATA en mode AHCI. Advanced Host Controller Interface (AHCI) est une spécification d'interface qui permet au pilote de stockage d'activer des fonctionnalités Serial ATA avancées telles que Native Command Queuing et le branchement à chaud. (Par défaut)

  • Aggressive LPM Support
    Active ou désactive la fonction d'économie d'énergie, ALPM (Aggressive Link Power Management), pour les contrôleurs SATA du Chipset. (Par défaut : Activé)
  • Port 0/1/2/3/4/5
    Active ou désactive chaque port SATA. (Par défaut : Activé)
  • Hot plug
    Active ou désactive la capacité de branchement à chaud pour chaque port SATA. (Par défaut : Désactivé)
    Configured as eSATA
    Active ou désactive la prise en charge des périphériques SATA externes.

Jeu de puces

• VT-d ^(Remarque)
  Active ou désactive la technologie de virtualisation Intel^® pour les E/S dirigées. (Par défaut : Activé)
• Graphiques intégrés
  Active ou désactive la fonction graphique intégrée. (Par défaut : Auto)
• DVMT Pre-Allocated
  Permet de définir la taille de la mémoire graphique intégrée. Options disponibles : 32M~1024M. (Par défaut : 32M)
• DVMT Total Gfx Mem
  Permet d'allouer la taille de la mémoire DVMT des graphiques intégrés. Options disponibles : 128M, 256M, MAX. (Par défaut : 256M)
• Contrôleur audio
  Active ou désactive la fonction audio intégrée. (Par défaut : Activé)
  Si vous souhaitez installer une carte audio additionnelle tierce au lieu d'utiliser l'audio intégré, définissez cet élément sur Désactivé.
• PCH LAN Controller
  Active ou désactive la fonction LAN intégrée. (Par défaut : Activé)
  Si vous souhaitez installer une carte réseau additionnelle tierce au lieu d'utiliser le LAN intégré, définissez cet élément sur Désactivé.
• Wake on LAN Enable
  Active ou désactive la fonction Wake on LAN. (Par défaut : Activé)
• Minuteur haute précision
  Active ou désactive le minuteur d'événements haute précision (HPET) dans le système d'exploitation. (Par défaut : Activé)
• IOAPIC 24-119 Entries
  Active ou désactive cette fonction. (Par défaut : Activé)

(Remarque) Cet élément n'est présent que si vous installez un CPU prenant en charge cette fonctionnalité. Pour plus d'informations sur les fonctionnalités uniques des CPU Intel^®, veuillez visiter le site Web d'Intel.

Alimentation

• Platform Power Management
  Active ou désactive la fonction Active State Power Management (ASPM). (Par défaut : Désactivé)
• PEG ASPM
  Permet de configurer le mode ASPM pour le périphérique connecté au bus CPU PEG. Cet élément est configurable uniquement lorsque Gestion de l'alimentation de la plateforme est réglé sur Activé. (Par défaut : Activé)
• PCH ASPM
  Permet de configurer le mode ASPM pour le périphérique connecté au bus PCI Express du Chipset. Cet élément est configurable uniquement lorsque Gestion de l'alimentation de la plateforme est réglé sur Activé. (Par défaut : Activé)
• DMI ASPM
  Permet de configurer le mode ASPM pour les côtés CPU et Chipset du lien DMI. Cet élément est configurable uniquement lorsque Gestion de l'alimentation de la plateforme est réglé sur Activé. (Par défaut : Activé)
• AC BACK
  Détermine l'état du système après le retour de l'alimentation suite à une coupure de courant alternatif.


  Toujours Éteint	Le système reste éteint au retour de l'alimentation CA. (Par défaut)
  Toujours Allumé	Le système est mis sous tension au retour de l'alimentation CA.
  Mémoire	Le système retrouve son dernier état d'éveil connu au retour de l'alimentation CA.

• Power On By Keyboard
  Permet de démarrer le système par un événement de réveil du clavier PS/2.
  Note : Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur le fil +5VSB.


  Désactivé	Désactive cette fonction. (Par défaut)
  N'importe quelle touche	Appuyez sur n'importe quelle touche pour allumer le système.
  Clavier 98	Appuyez sur le bouton POWER du clavier Windows 98 pour allumer le système.
  Mot de passe	Définissez un mot de passe de 1 à 5 caractères pour allumer le système.

• Power On Password
  Définissez le mot de passe lorsque Démarrage par le clavier est réglé sur Mot de passe.
  Appuyez sur <Enter> sur cet élément et définissez un mot de passe de 5 caractères maximum, puis appuyez sur <Enter> pour accepter. Pour allumer le système, entrez le mot de passe et appuyez sur <Enter>.
  Note : Pour annuler le mot de passe, appuyez sur <Enter> sur cet élément. Lorsque vous êtes invité à saisir le mot de passe, appuyez à nouveau sur <Enter> sans saisir le mot de passe pour effacer les paramètres du mot de passe.
• Power On By Mouse
  Permet de démarrer le système par un événement de réveil de la souris PS/2.
  Note : Pour utiliser cette fonction, vous avez besoin d'une alimentation ATX fournissant au moins 1A sur le fil +5VSB.

  Désactivé	Désactive cette fonction. (Par défaut)
  Déplacer	Déplacez la souris pour allumer le système.
  Double clic	Double-cliquez sur le bouton gauche de la souris pour allumer le système.

• ErP
  Détermine si le système doit consommer le moins d'énergie possible en état S5 (arrêt). (Par défaut : Désactivé)
  Note : Lorsque cet élément est réglé sur Activé, les fonctions suivantes deviennent indisponibles : Reprise par alarme, Réveil par événement PME, démarrage par la souris, démarrage par le clavier et Wake on LAN.
• Soft-Off by PWR-BTTN
  Configure la manière d'éteindre l'ordinateur en mode MS-DOS à l'aide du bouton d'alimentation.

  Arrêt instantané	Appuyez sur le bouton d'alimentation et le système s'éteindra instantanément. (Par défaut)
  Délai de 4 s.	Appuyez et maintenez le bouton d'alimentation pendant 4 secondes pour éteindre le système. Si le bouton d'alimentation est enfoncé moins de 4 secondes, le système entrera en mode veille.

• Power Loading
  Active ou désactive la charge fictive. Lorsque l'alimentation est sous faible charge, une auto-protection s'active, provoquant son arrêt ou une défaillance. Si cela se produit, veuillez régler sur Activé. Auto permet au BIOS de configurer automatiquement ce paramètre. (Par défaut : Auto)
• Resume by Alarm
  Détermine s'il faut allumer le système à l'heure souhaitée. (Par défaut : Désactivé)
  Si activé, définissez la date et l'heure comme suit :
  Jour de réveil : Allumez le système à une heure spécifique chaque jour ou un jour spécifique du mois.
  Heure/minute/seconde de réveil : Définissez l'heure à laquelle le système sera automatiquement mis sous tension.
  Note : Lors de l'utilisation de cette fonction, évitez un arrêt inadéquat du système d'exploitation ou la suppression de l'alimentation CA, sinon les paramètres risquent de ne pas être efficaces.
• RC6(Render Standby)
  Permet de déterminer si les graphiques intégrés doivent entrer en mode veille pour réduire la consommation d'énergie. (Par défaut : Activé)

Sauvegarder et Quitter

• Save & Exit Setup
  Appuyez sur <Enter> sur cet élément et sélectionnez Oui. Ceci enregistre les modifications dans le CMOS et quitte le programme de configuration du BIOS. Sélectionnez Non ou appuyez sur <Esc> pour revenir au menu principal de configuration du BIOS.
• Exit Without Saving
  Appuyez sur <Enter> sur cet élément et sélectionnez Oui. Ceci quitte la configuration du BIOS sans enregistrer les modifications apportées dans la configuration du BIOS au CMOS. Sélectionnez Non ou appuyez sur <Esc> pour revenir au menu principal de configuration du BIOS.
• Load Optimized Defaults
  Appuyez sur <Enter> sur cet élément et sélectionnez Oui pour charger les paramètres par défaut optimaux du BIOS. Les paramètres par défaut du BIOS aident le système à fonctionner dans un état optimal. Chargez toujours les paramètres par défaut optimisés après la mise à jour du BIOS ou après avoir effacé les valeurs CMOS.
• Boot Override
  Permet de sélectionner un périphérique pour démarrer immédiatement. Appuyez sur <Enter> sur le périphérique que vous sélectionnez et sélectionnez Oui pour confirmer. Votre système redémarrera automatiquement et démarrera à partir de ce périphérique.
• Save Profiles
  Cette fonction vous permet de sauvegarder les paramètres BIOS actuels dans un profil. Vous pouvez créer jusqu'à 8 profils et les enregistrer sous Profil de configuration 1~ Profil de configuration 8. Appuyez sur <Enter> pour terminer. Ou vous pouvez sélectionner Select File in HDD/FDD/USB (Sélectionner fichier dans HDD/FDD/USB) pour sauvegarder le profil sur votre périphérique de stockage.
• Load Profiles
  Si votre système devient instable et que vous avez chargé les paramètres par défaut du BIOS, vous pouvez utiliser cette fonction pour charger les paramètres du BIOS à partir d'un profil créé précédemment, sans les tracas de la reconfiguration des paramètres du BIOS. Sélectionnez d'abord le profil que vous souhaitez charger, puis appuyez sur <Enter> pour terminer. Vous pouvez sélectionner Select File in HDD/FDD/USB (Sélectionner fichier dans HDD/FDD/USB) pour importer le profil précédemment créé à partir de votre périphérique de stockage ou charger le profil créé automatiquement par le BIOS, comme la restauration des paramètres du BIOS aux derniers paramètres qui ont fonctionné correctement (dernier enregistrement valide connu).

Installation des pilotes

•
  Avant d'installer les pilotes, installez d'abord le système d'exploitation. (Les instructions suivantes utilisent Windows 10 comme exemple de système d'exploitation.)
• Après avoir installé le système d'exploitation, insérez le disque de pilotes de la carte mère dans votre lecteur optique. Cliquez sur le message "Tap to choose what happens with this disc" (Appuyer pour choisir ce qui se passe avec ce disque) dans le coin supérieur droit de l'écran et sélectionnez "Run Run.exe" (Exécuter Run.exe). (Ou allez dans My Computer (Mon ordinateur), double-cliquez sur le lecteur optique et exécutez le programme Run.exe.)

"Xpress Install" (Installation Express) analysera automatiquement votre système et listera ensuite tous les pilotes recommandés à installer. Vous pouvez cliquer sur le bouton Xpress Install (Installation Express) et "Xpress Install" (Installation Express) installera tous les pilotes sélectionnés. Ou cliquez sur l'icône de flèche pour installer individuellement les pilotes dont vous avez besoin.

Veuillez visiter le site web de GIGABYTE pour plus d'informations sur les logiciels.

Veuillez visiter le site web de GIGABYTE pour plus de détails sur la configuration du logiciel audio.

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger GIGABYTE GA-B250M-Gaming 5 - Manuel de la carte mère

Les langues disponibles
