Pagrindinės plokštės versijos nustatymas

Pagrindinės plokštės versijos numeris atrodo taip: "REV: X.X." Pavyzdžiui, "REV: 1.0" reiškia, kad pagrindinės plokštės versija yra 1.0. Patikrinkite pagrindinės plokštės versiją prieš atnaujindami pagrindinės plokštės BIOS, tvarkykles arba ieškodami techninės informacijos.

Pavyzdys:
Pagrindinės plokštės versijos nustatymas

Pagrindinės plokštės išdėstymas

Pakuotės turinys

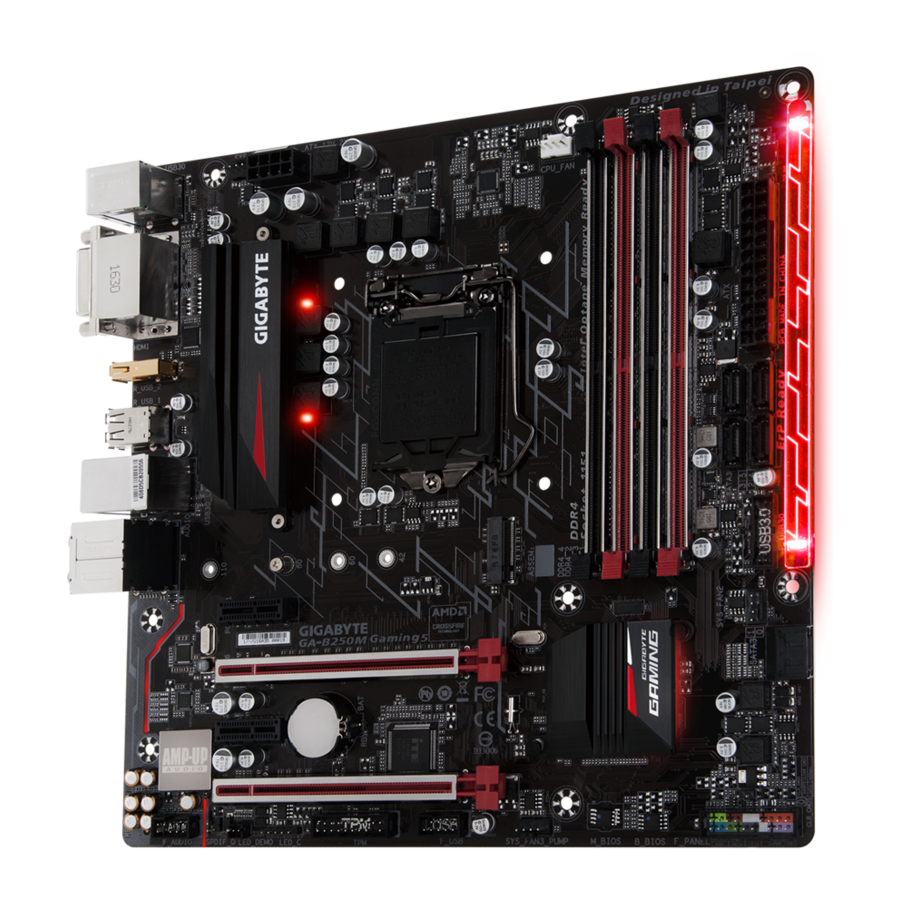

GA-B250M-Gaming pagrindinė plokštė
Pagrindinės plokštės tvarkyklių diskas
Vartotojo vadovas
Keturi SATA kabeliai
I/O skydelis

* Aukščiau pateiktas pakuotės turinys yra tik informacinio pobūdžio, o tikrieji elementai priklauso nuo įsigyto produkto pakuotės.
Pakuotės turinys gali būti keičiamas be išankstinio įspėjimo.

Aparatinės įrangos diegimas

Diegimo atsargumo priemonės

Pagrindinėje plokštėje yra daug jautrių elektroninių grandinių ir komponentų, kurie gali būti pažeisti dėl elektrostatinės iškrovos (ESD). Prieš diegdami atidžiai perskaitykite vartotojo vadovą ir atlikite šias procedūras:

Prieš diegdami įsitikinkite, kad korpusas tinka pagrindinei plokštei.
Prieš diegdami nenuimkite ir nelaužykite pagrindinės plokštės S/N (serijos numerio) lipduko arba garantinio lipduko, kurį pateikė jūsų pardavėjas. Šie lipdukai reikalingi garantijos patvirtinimui.
Visada atjunkite kintamosios srovės maitinimą ištraukdami maitinimo laidą iš maitinimo lizdo prieš diegdami arba išimdami pagrindinę plokštę ar kitus aparatinės įrangos komponentus.
Jungdami aparatinės įrangos komponentus prie vidinių jungčių pagrindinėje plokštėje, įsitikinkite, kad jie yra tvirtai ir saugiai prijungti.
Liesdami pagrindinę plokštę, venkite liesti bet kokius metalinius laidus ar jungtis.
Geriausia dėvėti elektrostatinės iškrovos (ESD) riešo dirželį dirbant su elektroniniais komponentais, tokiais kaip pagrindinė plokštė, CPU arba atmintis. Jei neturite ESD riešo dirželio, laikykite rankas sausas ir pirmiausia palieskite metalinį daiktą, kad pašalintumėte statinę elektros energiją.
Prieš diegdami pagrindinę plokštę, padėkite ją ant antistatinio padėklo arba į elektrostatinį ekranavimo konteinerį.
Prieš prijungdami arba atjungdami maitinimo kabelį nuo pagrindinės plokštės, įsitikinkite, kad maitinimo šaltinis yra išjungtas.
Prieš įjungdami maitinimą, įsitikinkite, kad maitinimo šaltinio įtampa nustatyta pagal vietinį įtampos standartą.
Prieš naudodami produktą, patikrinkite, ar visi jūsų aparatinės įrangos komponentų kabeliai ir maitinimo jungtys yra prijungti.
Kad nepažeistumėte pagrindinės plokštės, neleiskite, kad varžtai liestųsi su pagrindinės plokštės grandine ar jos komponentais.
Įsitikinkite, kad ant pagrindinės plokštės ar kompiuterio korpuse nėra likusių varžtų ar metalinių komponentų.
Nestatykite kompiuterio sistemos ant nelygaus paviršiaus.
Nestatykite kompiuterio sistemos aukštos temperatūros arba drėgnoje aplinkoje.
Kompiuterio maitinimo įjungimas diegimo proceso metu gali sugadinti sistemos komponentus ir fiziškai pakenkti vartotojui.
Jei nesate tikri dėl bet kurio diegimo žingsnio arba turite problemų, susijusių su produkto naudojimu, kreipkitės į sertifikuotą kompiuterių specialistą.
Jei naudojate adapterį, ilginamąjį maitinimo kabelį arba maitinimo juostą, būtinai pasikonsultuokite su jo diegimo ir (arba) įžeminimo instrukcijomis.

Produkto specifikacijos

CPU	7-os ir 6-os kartos "Intel ® Core ™ i7" procesorių / "Intel ® Core ™ i5" procesorių / "Intel ® Core ™ i3" procesorių / "Intel ® Pentium ®" procesorių / "Intel ® Celeron ®" procesorių palaikymas LGA1151 lizde (Naujausią CPU palaikymo sąrašą rasite GIGABYTE svetainėje.) L3 talpykla priklauso nuo CPU
Lustų rinkinys (Chipset)	"Intel ® B250 Express" lustų rinkinys
Atmintis (Memory)	4 x DDR4 DIMM lizdai, palaikantys iki 64 GB sistemos atminties * Dėl "Windows" 32 bitų operacinės sistemos apribojimo, kai įdiegta daugiau nei 4 GB fizinės atminties, rodomas faktinis atminties dydis bus mažesnis nei įdiegto fizinės atminties dydis. Dviejų kanalų atminties architektūra DDR4 2400/2133 MHz atminties modulių palaikymas ECC Un-buffered DIMM 1Rx8/2Rx8 atminties modulių palaikymas (veikia ne ECC režimu) Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 atminties modulių palaikymas Extreme Memory Profile (XMP) atminties modulių palaikymas * Norint palaikyti 2400 MHz arba XMP atmintį, turite įdiegti 7-os kartos procesorių. (Naujausius palaikomus atminties greičius ir atminties modulius rasite GIGABYTE svetainėje.)
Integruota grafika (Onboard Graphics)	Integruotas grafikos procesorius - "Intel ® HD Graphics" palaikymas: 1 x DVI-D prievadas, palaikantis maksimalią 1920x1200@60 Hz raišką * DVI-D prievadas nepalaiko D-Sub jungties per adapterį. 1 x HDMI prievadas, palaikantis maksimalią 4096x2160@24 Hz raišką * HDMI 1.4 versijos palaikymas. Maksimali bendra atmintis 1 GB
Garsas (Audio)	Realtek ® ALC1220 kodekas Aukštos raiškos garsas (High Definition Audio) 2/4/5.1/7.1-kanalų S/PDIF išvesties palaikymas
LAN	"Intel ® GbE LAN" lustas (10/100/1000 Mbit)
Plėtimo lizdai (Expansion Slots)	1 x PCI Express x16 lizdas, veikiantis x16 greičiu (PCIEX16) * Norėdami pasiekti optimalų našumą, jei bus įdiegta tik viena PCI Express vaizdo plokštė, būtinai įdiekite ją į PCIEX16 lizdą. 1 x PCI Express x16 lizdas, veikiantis x4 greičiu (PCIEX4) 2 x PCI Express x1 lizdai (Visi PCI Express lizdai atitinka PCI Express 3.0 standartą.)
Kelių grafikų technologija (Multi-Graphics Technology)	"AMD Quad-GPU CrossFireX ™" ir "2-Way AMD CrossFire ™" technologijų palaikymas
Atminties sąsaja (Storage Interface)	Lustų rinkinys (Chipset): 1 x M.2 jungtis (Socket 3, M key, type 2242/2260/2280/22110 SATA ir PCIe x4/x2 SSD palaikymas) 6 x SATA 6Gb/s jungtys * M.2 ir SATA jungčių įdiegimo pranešimus rasite skyriuje "Vidinės jungtys".
USB	Lustų rinkinys (Chipset): 6 x USB 3.1 Gen 1 prievadai (4 prievadai galiniame skydelyje, 2 prievadai pasiekiami per vidinę USB jungtį) 5 x USB 2.0/1.1 prievadai (3 prievadai galiniame skydelyje, 2 prievadai pasiekiami per vidinę USB jungtį)
Vidinės jungtys (Internal Connectors)	1 x 24 kontaktų ATX pagrindinė maitinimo jungtis 1 x 8 kontaktų ATX 12V maitinimo jungtis 1 x M.2 Socket 3 jungtis 6 x SATA 6Gb/s jungtys 1 x CPU ventiliatoriaus jungtis 2 x sistemos ventiliatoriaus jungtys 1 x sistemos ventiliatoriaus/vandens aušinimo siurblio jungtis 1 x priekinio skydelio jungtis 1 x priekinio skydelio garso jungtis 1 x USB 3.1 Gen 1 jungtis 1 x USB 2.0/1.1 jungtis 1 x S/PDIF išvesties jungtis 1 x Trusted Platform Module (TPM) jungtis 1 x RGB (RGBW) LED juostos prailginimo kabelio jungtis 1 x Clear CMOS džemperis
Galinis skydelis (Back Panel Connectors)	1 x PS/2 klaviatūros/pelės prievadas 1 x DVI-D prievadas 1 x HDMI prievadas 4 x USB 3.1 Gen 1 prievadai 3 x USB 2.0/1.1 prievadai 1 x RJ-45 prievadas 1 x optinė S/PDIF išvesties jungtis 5 x garso lizdai (Center/Subwoofer Speaker Out (centro/žemų dažnių garsiakalbio išvestis), Rear Speaker Out (galinio garsiakalbio išvestis), Line In (linijinė įvestis), Line Out (linijinė išvestis), Mic In (mikrofono įvestis))
I/O valdiklis (I/O Controller)	iTE ® I/O valdiklio lustas
Aparatinės įrangos monitorius (Hardware Monitor)	Įtampos aptikimas Temperatūros aptikimas Ventiliatoriaus greičio aptikimas Perkaitimo įspėjimas Ventiliatoriaus gedimo įspėjimas Ventiliatoriaus greičio valdymas * Ar ventiliatoriaus (siurblio) greičio valdymo funkcija palaikoma, priklausys nuo įdiegto ventiliatoriaus (siurblio).
BIOS	2 x 64 Mbit flash Naudojamas licencijuotas AMI UEFI BIOS DualBIOS ™ palaikymas PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalios savybės (Unique Features)	APP Center palaikymas * APP Center programos gali skirtis priklausomai nuo pagrindinės plokštės modelio. Kiekvienos programos palaikomos funkcijos taip pat gali skirtis priklausomai nuo pagrindinės plokštės specifikacijų. 3D OSD @BIOS AutoGreen BIOS Setup (BIOS sąranka) Color Temperature (spalvos temperatūra) Cloud Station EasyTune Fast Boot (greitas įkrovimas) Game Boost ON/OFF Charge Platform Power Management (platformos energijos valdymas) RGB Fusion Smart Backup (išmanusis atsarginis kopijavimas) Smart Keyboard (išmanioji klaviatūra) Smart TimeLock System Information Viewer (sistemos informacijos peržiūros priemonė) USB Blocker (USB blokatorius) USB DAC-UP 2 V-Tuner 3TB+ Unlock palaikymas Q-Flash palaikymas Xpress Install palaikymas
Pridedama programinė įranga (Bundled Software)	Norton ® Internet Security (OEM versija) Intel ® Optane ™ Memory Ready cFosSpeed
Operacinė sistema (Operating System)	"Windows 10/8.1" 64 bitų palaikymas "Windows 7" 32 bitų / 64 bitų palaikymas * Palaikomos operacinės sistemos gali skirtis priklausomai nuo jūsų procesoriaus modelio. * Prieš diegdami "Windows 7", atsisiųskite "Windows USB Installation Tool" iš GIGABYTE svetainės ir įdiekite jį.
Formos faktorius (Form Factor)	Micro ATX formos faktorius; 24,4 cm x 24,4 cm

* GIGABYTE pasilieka teisę bet kada keisti produkto specifikacijas ir su produktu susijusią informaciją be išankstinio įspėjimo.

CPU, atminties modulių, SSD ir M.2 įrenginių palaikymo sąrašus rasite GIGABYTE svetainėje.

Apsilankykite GIGABYTE svetainės puslapyje Support\Utility List (Palaikymas\Komunalinių paslaugų sąrašas), kad atsisiųstumėte naujausią programų versiją.

CPU įdiegimas

Prieš pradėdami diegti CPU, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko CPU. (Naujausią CPU palaikymo sąrašą rasite GIGABYTE svetainėje.)
Prieš diegdami CPU, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
Suraskite pirmą CPU kontaktą. CPU negalima įdėti, jei jis orientuotas neteisingai. (Arba galite rasti įpjovas abiejose CPU pusėse ir išlyginimo klavišus ant CPU lizdo.)
Užtepkite tolygų ir ploną terminio tepalo sluoksnį ant CPU paviršiaus.
Neįjunkite kompiuterio, jei neįdėtas CPU aušintuvas, kitaip gali perkaisti ir sugesti CPU.
Nustatykite CPU pagrindinį dažnį pagal CPU specifikacijas. Nerekomenduojama nustatyti sistemos magistralės dažnio virš aparatinės įrangos specifikacijų, nes jis neatitinka standartinių periferinių įrenginių reikalavimų. Jei norite nustatyti dažnį virš standartinių specifikacijų, darykite tai pagal savo aparatinės įrangos specifikacijas, įskaitant CPU, vaizdo plokštę, atmintį, standųjį diską ir kt.

CPU įdiegimas

Suraskite išlyginimo klavišus ant pagrindinės plokštės CPU lizdo ir įpjovas ant CPU.

Neišimkite CPU lizdo dangtelio prieš įdėdami CPU. Jis gali automatiškai atšokti nuo apkrovos plokštės, kai vėl įjungsite svirtį įdėję CPU.

Norėdami gauti daugiau informacijos apie aparatinės įrangos diegimą, apsilankykite GIGABYTE svetainėje.

Atminties įdiegimas

Prieš pradėdami diegti atmintį, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko atmintį. Rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį. (Naujausius palaikomus atminties greičius ir atminties modulius rasite GIGABYTE svetainėje.)
Prieš diegdami atmintį, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.
Atminties moduliai turi apsaugotą nuo klaidų dizainą. Atminties modulį galima įdiegti tik viena kryptimi. Jei negalite įdėti atminties, pakeiskite kryptį.

Dviejų kanalų atminties konfigūracija

Ši pagrindinė plokštė turi keturis atminties lizdus ir palaiko dviejų kanalų technologiją. Įdiegus atmintį, BIOS automatiškai aptiks atminties specifikacijas ir talpą. Įjungus dviejų kanalų atminties režimą, atminties pralaidumas padvigubės.

Keturi atminties lizdai yra padalyti į du kanalus, o kiekvienas kanalas turi du atminties lizdus, kaip nurodyta toliau:

Kanalas A: DDR4_2, DDR4_4
Kanalas B: DDR4_1, DDR4_3

Dviejų kanalų atminties konfigūracijų lentelė

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moduliai	- -	DS/SS	- -	DS/SS
2 moduliai	DS/SS	- -	DS/SS	- -
4 moduliai	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Vienpusis, DS=Dvipusis, "- -"=Nėra atminties)

Dėl CPU apribojimų, prieš diegdami atmintį dviejų kanalų režimu, perskaitykite šias gaires.

Dviejų kanalų režimas negali būti įjungtas, jei įdiegtas tik vienas atminties modulis.
Įjungus dviejų kanalų režimą su dviem arba keturiais atminties moduliais, rekomenduojama naudoti tos pačios talpos, prekės ženklo, greičio ir lustų atmintį.

Išplėtimo plokštės įdiegimas

Prieš pradėdami diegti išplėtimo plokštę, perskaitykite šias gaires:

Įsitikinkite, kad pagrindinė plokštė palaiko išplėtimo plokštę. Atidžiai perskaitykite vadovą, kuris buvo pateiktas kartu su išplėtimo plokšte.
Prieš diegdami išplėtimo plokštę, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad išvengtumėte aparatinės įrangos pažeidimų.

Galinių skydelių jungtys

PS/2 klaviatūros/pelės prievadas
Naudokite šį prievadą, kad prijungtumėte PS/2 pelę arba klaviatūrą.
USB 3.1 Gen 1 prievadas
USB 3.1 Gen 1 prievadas palaiko USB 3.1 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Prie šio prievado galite prijungti USB DAC arba naudoti šį prievadą USB įrenginiams.
DVI-D prievadas ^(Pastaba)
DVI-D prievadas atitinka DVI-D specifikaciją ir palaiko maksimalią 1920x1200@60 Hz skiriamąją gebą (faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus). Prijunkite monitorių, kuris palaiko DVI-D jungtį, prie šio prievado.
HDMI prievadas
HDMI prievadas atitinka HDCP ir palaiko Dolby TrueHD ir DTS HD Master Audio formatus. Jis taip pat palaiko iki 192 KHz/16 bitų 8 kanalų LPCM garso išvestį. Galite naudoti šį prievadą, kad prijungtumėte HDMI palaikantį monitorių. Didžiausia palaikoma skiriamoji geba yra 4096x2160@24 Hz, tačiau faktinės palaikomos skiriamosios gebos priklauso nuo naudojamo monitoriaus.

Įdiegę HDMI įrenginį, įsitikinkite, kad nustatėte numatytąjį garso atkūrimo įrenginį į HDMI. (Elemento pavadinimas gali skirtis priklausomai nuo jūsų operacinės sistemos.)
USB 2.0/1.1 prievadas
USB prievadas palaiko USB 2.0/1.1 specifikaciją. Naudokite šį prievadą USB įrenginiams. Prie šio prievado galite prijungti USB DAC arba naudoti šį prievadą USB įrenginiams.
USB 2.0/1.1 prievadas
USB prievadas palaiko USB 2.0/1.1 specifikaciją. Naudokite šį prievadą USB įrenginiams.
RJ-45 LAN prievadas
Gigabit Ethernet LAN prievadas suteikia interneto ryšį iki 1 Gbps duomenų perdavimo sparta. Toliau aprašomos LAN prievado šviesos diodų būsenos.

Ryšio/greičio šviesos diodas:

Būsena Aprašymas

Oranžinė 1 Gbps duomenų perdavimo sparta

Žalia 100 Mbps duomenų perdavimo sparta

Išjungta 10 Mbps duomenų perdavimo sparta

Aktyvumo šviesos diodas:

Būsena Aprašymas

Mirksi Vyksta duomenų perdavimas arba priėmimas

Įjungta Duomenų perdavimas arba priėmimas nevyksta
USB 3.1 Gen 1 prievadas
USB 3.1 Gen 1 prievadas palaiko USB 3.1 Gen 1 specifikaciją ir yra suderinamas su USB 2.0 specifikacija. Naudokite šį prievadą USB įrenginiams.

(Pastaba) DVI-D prievadas nepalaiko D-Sub jungties per adapterį.

Centrinio/žemų dažnių garsiakalbio išvestis
Naudokite šią garso jungtį, kad prijungtumėte centrinį/žemų dažnių garsiakalbius 5.1/7.1 kanalų garso konfigūracijoje.
Galinių garsiakalbių išvestis
Ši jungtis gali būti naudojama galiniams garsiakalbiams prijungti 4/5.1/7.1 kanalų garso konfigūracijoje.
Optinė S/PDIF išvesties jungtis
Ši jungtis suteikia skaitmeninę garso išvestį į išorinę garso sistemą, kuri palaiko skaitmeninį optinį garsą. Prieš naudodami šią funkciją, įsitikinkite, kad jūsų garso sistema turi optinę skaitmeninio garso įvesties jungtį.
Linijinė įvestis
Linijinė įvesties jungtis. Naudokite šią garso jungtį linijinės įvesties įrenginiams, pvz., optiniam įrenginiui, "walkman" ir kt.
Linijinė išvestis
Naudokite šią garso jungtį ausinėms arba 2 kanalų garsiakalbiui. Ši jungtis gali būti naudojama priekiniams garsiakalbiams prijungti 4/5.1/7.1 kanalų garso konfigūracijoje.
Mikrofono įvestis
Mikrofono įvesties jungtis.

Jei norite įdiegti šoninį garsiakalbį, turite peradresuoti linijinę įvesties arba mikrofono įvesties jungtį į šoninio garsiakalbio išvestį per garso tvarkyklę. Daugiau informacijos apie programinę įrangą rasite GIGABYTE svetainėje.

Atjungdami laidą, prijungtą prie galinio skydelio jungties, pirmiausia atjunkite laidą nuo savo įrenginio, o tada atjunkite jį nuo pagrindinės plokštės.
Atjungdami laidą, traukite jį tiesiai iš jungties. Nesuplakite jo iš vienos pusės į kitą, kad išvengtumėte elektros trumpojo jungimo laido jungtyje.

Vidinės jungtys

ATX_12V_2X4
ATX
CPU_FAN
SYS_FAN1/2
SYS_FAN3_PUMP
SATA3 0/1/2/3/4/5
BAT
SPDIF_O
M2Q_32G
F_PANEL
F_AUDIO
F_USB30
F_USB
TPM
CLR_CMOS
LED_C

Prieš prijungdami išorinius įrenginius, perskaitykite šias gaires:

Pirmiausia įsitikinkite, kad jūsų įrenginiai atitinka jungtis, prie kurių norite juos prijungti.
Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte įrenginių.
Įdiegę įrenginį ir prieš įjungdami kompiuterį, įsitikinkite, kad įrenginio kabelis yra saugiai pritvirtintas prie pagrindinės plokštės jungties.

ATX_12V_2X4/ATX (2x4 12V maitinimo jungtis ir 2x12 pagrindinė maitinimo jungtis)
Naudojant maitinimo jungtį, maitinimo šaltinis gali tiekti pakankamai stabilios energijos visiems pagrindinės plokštės komponentams. Prieš prijungdami maitinimo jungtį, pirmiausia įsitikinkite, kad maitinimo šaltinis yra išjungtas ir visi įrenginiai tinkamai įdiegti. Maitinimo jungtis turi apsaugotą nuo klaidų konstrukciją. Prijunkite maitinimo kabelį prie maitinimo jungties teisinga kryptimi. 12 V maitinimo jungtis daugiausia tiekia energiją procesoriui. Jei 12 V maitinimo jungtis neprijungta, kompiuteris neįsijungs.

Siekiant patenkinti plėtimo reikalavimus, rekomenduojama naudoti maitinimo šaltinį, kuris gali atlaikyti didelį energijos suvartojimą (500 W ar daugiau). Jei naudojamas maitinimo šaltinis, kuris netiekia reikiamos energijos, sistema gali tapti nestabili arba neįkraunama.

ATX_12V_2X4:

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	GND (tik 2x4 kontaktų 12 V)	5	+12V (tik 2x4 kontaktų 12 V)
2	GND (tik 2x4 kontaktų 12 V)	6	+12V (tik 2x4 kontaktų 12 V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (tik 2x12 kontaktų ATX)	23	+5V (tik 2x12 kontaktų ATX)
12	3.3V (tik 2x12 kontaktų ATX)	24	GND (tik 2x12 kontaktų ATX)

CPU_FAN/SYS_FAN1/2 (Ventiliatoriaus jungtys)
Visos šios pagrindinės plokštės ventiliatoriaus jungtys yra 4 kontaktų. Dauguma ventiliatoriaus jungčių turi apsaugotą nuo klaidų įdėjimo konstrukciją. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikalingas ventiliatorius su ventiliatoriaus greičio valdymo konstrukcija. Siekiant optimalaus šilumos išsklaidymo, rekomenduojama korpuso viduje įrengti sistemos ventiliatorių.

CPU_FAN/SYS_FAN1

SYS_FAN2

Kontakto Nr.	Apibrėžimas
1	GND
2	Įtampos greičio valdymas
3	Jutiklis
4	PWM greičio valdymas

Būtinai prijunkite ventiliatoriaus kabelius prie ventiliatoriaus jungčių, kad procesorius ir sistema neperkaistų. Perkaitimas gali sugadinti procesorių arba sistema gali užstrigti.
Šios ventiliatoriaus jungtys nėra konfigūracijos trumpiklių blokai. Nedėkite trumpiklio dangtelio ant jungčių.

SYS_FAN3_PUMP (Sistemos ventiliatoriaus/vandens aušinimo siurblio jungtis)
Ventiliatoriaus/siurblio jungtis yra 4 kontaktų ir turi apsaugotą nuo klaidų įdėjimo konstrukciją. Dauguma ventiliatoriaus jungčių turi apsaugotą nuo klaidų įdėjimo konstrukciją. Jungdami ventiliatoriaus kabelį, būtinai prijunkite jį teisinga kryptimi (juodas jungties laidas yra įžeminimo laidas). Greičio valdymo funkcijai reikalingas ventiliatorius su ventiliatoriaus greičio valdymo konstrukcija. Siekiant optimalaus šilumos išsklaidymo, rekomenduojama korpuso viduje įrengti sistemos ventiliatorių. Jungtis taip pat suteikia greičio valdymą vandens aušinimo siurbliui, daugiau informacijos rasite skyriuje "BIOS Setup" (BIOS sąranka), "M.I.T."

Kontakto Nr.	Apibrėžimas
1	GND
2	Įtampos greičio valdymas
3	Jutiklis
4	PWM greičio valdymas

SATA3 0/1/2/3/4/5 (SATA 6Gb/s jungtys)
SATA jungtys atitinka SATA 6Gb/s standartą ir yra suderinamos su SATA 3Gb/s ir SATA 1.5Gb/s standartais. Kiekviena SATA jungtis palaiko vieną SATA įrenginį.

Kontakto Nr.	Apibrėžimas
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Norėdami įjungti "hot-plugging" funkciją SATA prievadams, žr. skyrių "BIOS Setup" (BIOS sąranka), "Peripherals\SATA And RST Configuration" (Periferiniai įrenginiai\SATA ir RST konfigūracija), kad gautumėte daugiau informacijos.

BAT (Baterija)
Baterija tiekia energiją, kad išlaikytų reikšmes (pvz., BIOS konfigūracijas, datos ir laiko informaciją) CMOS, kai kompiuteris yra išjungtas. Pakeiskite bateriją, kai baterijos įtampa nukrenta iki žemo lygio, kitaip CMOS reikšmės gali būti netikslios arba gali būti prarastos.

Galite išvalyti CMOS reikšmes išimdami bateriją:

Išjunkite kompiuterį ir atjunkite maitinimo laidą.
Atsargiai išimkite bateriją iš baterijos laikiklio ir palaukite vieną minutę. (Arba naudokite metalinį daiktą, pvz., atsuktuvą, kad prisiliestumėte prie teigiamo ir neigiamo baterijos laikiklio gnybtų, trumpindami juos 5 sekundes.)
Pakeiskite bateriją.
Įjunkite maitinimo laidą ir iš naujo paleiskite kompiuterį.

Prieš keisdami bateriją, visada išjunkite kompiuterį ir atjunkite maitinimo laidą.
Pakeiskite bateriją lygiaverte. Sprogimo pavojus, jei baterija pakeičiama netinkamu modeliu.
Susisiekite su pirkimo vieta arba vietiniu pardavėju, jei negalite patys pakeisti baterijos arba nesate tikri dėl baterijos modelio.
Įdėdami bateriją, atkreipkite dėmesį į teigiamos pusės (+) ir neigiamos pusės (-) orientaciją (teigiama pusė turi būti nukreipta į viršų).
Naudotos baterijos turi būti tvarkomos pagal vietinius aplinkosaugos reikalavimus.

SPDIF_O (S/PDIF išvesties jungtis)
Ši jungtis palaiko skaitmeninę S/PDIF išvestį ir jungia S/PDIF skaitmeninį garso kabelį (pateikiamą su plėtimo kortelėmis), skirtą skaitmeniniam garso išvedimui iš pagrindinės plokštės į tam tikras plėtimo korteles, pvz., vaizdo plokštes ir garso plokštes. Pavyzdžiui, kai kurioms vaizdo plokštėms gali reikėti naudoti S/PDIF skaitmeninį garso kabelį, skirtą skaitmeniniam garso išvedimui iš pagrindinės plokštės į vaizdo plokštę, jei norite prijungti HDMI ekraną prie vaizdo plokštės ir tuo pačiu metu turėti skaitmeninį garso išvedimą iš HDMI ekrano. Norėdami gauti informacijos apie S/PDIF skaitmeninio garso kabelio prijungimą, atidžiai perskaitykite plėtimo kortelės vadovą.

Kontakto Nr.	Apibrėžimas
1	SPDIFO
2	GND

M2Q_32G (M.2 lizdo 3 jungtis)
M.2 jungtis palaiko M.2 SATA SSD ir M.2 PCIe SSD.

Norėdami teisingai įdiegti M.2 SSD į M.2 jungtį, atlikite toliau nurodytus veiksmus.

1 žingsnis:
Atsuktuvu atsukite varžtą ir veržlę nuo pagrindinės plokštės. Raskite tinkamą tvirtinimo angą įdiegiamam M.2 SSD ir pirmiausia prisukite veržlę.

2 žingsnis:
Įstumkite M.2 SSD į jungtį kampu.

3 žingsnis:
Paspauskite M.2 SSD žemyn ir pritvirtinkite varžtu.

Pasirinkite tinkamą angą įdiegiamam M.2 SSD ir vėl priveržkite varžtą ir veržlę.

M2Q_32G ir SATA jungčių įrengimo pastabos:
Dėl riboto skaičiaus magistralių, kurias teikia lustų rinkinys, SATA jungčių prieinamumą gali paveikti įrenginio tipas, įdiegtas M2Q_32G jungtyje. M2Q_32G jungtis dalijasi pralaidumu su SATA3 5 jungtimi. Išsamesnės informacijos ieškokite toliau pateiktoje lentelėje.

M.2 SSD/jungties tipas	SATA3 0	SATA3 1	SATA3 2	SATA3 3	SATA3 4	SATA3 5
M.2 SATA SSD
M.2 PCIe x4 SSD
M.2 PCIe x2 SSD
Neįdiegtas M.2 SSD

Yra : Galima,
Nėra : Neprieinama

F_PANEL (priekinio skydelio jungtis)
Prijunkite maitinimo jungiklį, atstatymo jungiklį, garsiakalbį, korpuso įsibrovimo jungiklį/jutiklį ir sistemos būsenos indikatorių ant korpuso prie šios jungties pagal toliau pateiktas kontaktų priskyrimo schemas. Prieš prijungdami laidus, atkreipkite dėmesį į teigiamus ir neigiamus kontaktus.
F_PANEL

PLED/PWR_LED (maitinimo šviesos diodas, geltonas/violetinis):
Jungiamas prie maitinimo būsenos indikatoriaus, esančio korpuso priekiniame skydelyje. Šviesos diodas dega, kai sistema veikia. Šviesos diodas nedega, kai sistema yra S3/S4 miego būsenoje arba išjungta (S5).

Sistemos būsena	Šviesos diodas
S0	Įjungtas
S3/S4/S5	Išjungtas

PW (maitinimo jungiklis, raudonas):
Jungiamas prie maitinimo jungiklio, esančio korpuso priekiniame skydelyje. Galite konfigūruoti, kaip išjungti sistemą naudojant maitinimo jungiklį (daugiau informacijos rasite skyriuje "BIOS Setup" ("BIOS sąranka"), "Power" ("Maitinimas")).
SPEAK (garsiakalbis, oranžinis):
Jungiamas prie garsiakalbio, esančio korpuso priekiniame skydelyje. Sistema praneša apie sistemos paleisties būseną pyptelėjimo kodu. Vienas trumpas pyptelėjimas bus girdimas, jei sistemos paleisties metu nebus aptikta jokių problemų.
HD (kietojo disko veiklos šviesos diodas, mėlynas):
Jungiamas prie kietojo disko veiklos šviesos diodo, esančio korpuso priekiniame skydelyje. Šviesos diodas dega, kai kietasis diskas nuskaito arba įrašo duomenis.
RES (atstatymo jungiklis, žalias):
Jungiamas prie atstatymo jungiklio, esančio korpuso priekiniame skydelyje. Paspauskite atstatymo jungiklį, kad iš naujo paleistumėte kompiuterį, jei kompiuteris užstringa ir nepavyksta atlikti įprasto paleidimo iš naujo.
CI (korpuso įsibrovimo jungtis, pilka):
Jungiamas prie korpuso įsibrovimo jungiklio/jutiklio ant korpuso, kuris gali aptikti, ar korpuso dangtis buvo nuimtas. Šiai funkcijai reikalingas korpusas su korpuso įsibrovimo jungikliu/jutikliu.
NC (oranžinė): nėra jungties.

Priekinio skydelio dizainas gali skirtis priklausomai nuo korpuso. Priekinio skydelio modulį daugiausia sudaro maitinimo jungiklis, atstatymo jungiklis, maitinimo šviesos diodas, kietojo disko veiklos šviesos diodas, garsiakalbis ir kt. Jungdami korpuso priekinio skydelio modulį prie šios jungties, įsitikinkite, kad laidų priskyrimas ir kontaktų priskyrimas atitinka teisingai.

F_AUDIO (priekinio skydelio garso jungtis)
Priekinio skydelio garso jungtis palaiko "Intel High Definition" (HD) garsą ir AC'97 garsą. Galite prijungti korpuso priekinio skydelio garso modulį prie šios jungties. Įsitikinkite, kad modulio jungties laidų priskyrimas atitinka pagrindinės plokštės jungties kontaktų priskyrimą. Netinkamas modulio jungties ir pagrindinės plokštės jungties sujungimas gali padaryti įrenginį neveiksmingą arba net sugadinti jį.
F_AUDIO

HD priekinio skydelio garsui:

Kontakto Nr.	Apibrėžimas
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Nėra kontakto
9	LINE2_L
10	Sense

AC'97 priekinio skydelio garsui:

Kontakto Nr.	Apibrėžimas
1	MIC
2	GND
3	MIC Power F_
4	NC
5	Line Out (R)
6	NC
7	NC
8	Nėra kontakto
9	Line Out (L)
10	NC

Pagal numatytuosius nustatymus priekinio skydelio garso jungtis palaiko HD garsą.
Garso signalai bus perduodami vienu metu tiek priekinio, tiek galinio skydelio garso jungtimis.
Kai kurie korpusai pateikia priekinio skydelio garso modulį, kuris turi atskirtas jungtis ant kiekvieno laido, o ne vieną kištuką. Norėdami gauti informacijos apie priekinio skydelio garso modulio, kuris turi skirtingus laidų priskyrimus, prijungimą, susisiekite su korpuso gamintoju.

F_USB30 (USB 3.1 Gen 1 jungtis)
Jungtis atitinka USB 3.1 Gen 1 ir USB 2.0 specifikacijas ir gali suteikti du USB prievadus. Norėdami įsigyti papildomą 3,5 colio priekinį skydelį, kuris suteikia du USB 3.1 Gen 1 prievadus, susisiekite su vietiniu pardavėju.
F_USB30

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15 B S S	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Nėra kontakto

F_USB (USB 2.0/1.1 jungtis)
Jungtis atitinka USB 2.0/1.1 specifikacijas. Kiekviena USB jungtis gali suteikti du USB prievadus per papildomą USB laikiklį. Norėdami įsigyti papildomą USB laikiklį, susisiekite su vietiniu pardavėju.
F_USB

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	Maitinimas (5V)	6	USB DY+
2	Maitinimas (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Nėra kontakto
5	USB DX+	10	NC

Nejunkite IEEE 1394 laikiklio (2x5 kontaktų) kabelio į USB 2.0/1.1 jungtį.
Prieš įdiegdami USB laikiklį, būtinai išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte USB laikiklio.

TPM (patikimos platformos modulio jungtis)
Galite prijungti TPM (patikimos platformos modulį) prie šios jungties.
TPM

Kontakto Nr.	Apibrėžimas	Kontakto Nr.	Apibrėžimas
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Nėra kontakto	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

CLR_CMOS (CMOS valymo džemperis)
Naudokite šį džemperį, kad išvalytumėte BIOS konfigūraciją ir atkurtumėte CMOS reikšmes į gamyklinius numatytuosius nustatymus. Norėdami išvalyti CMOS reikšmes, naudokite metalinį objektą, pvz., atsuktuvą, kad kelias sekundes paliestumėte du kontaktus.

Atidaryta: normalu

Trumpai: Išvalyti CMOS reikšmes

Prieš išvalydami CMOS reikšmes, visada išjunkite kompiuterį ir atjunkite maitinimo laidą nuo maitinimo lizdo.
Paleidus sistemą iš naujo, eikite į BIOS sąranką, kad įkeltumėte gamyklinius numatytuosius nustatymus (pasirinkite Load Optimized Defaults (įkelti optimizuotus numatytuosius nustatymus)) arba rankiniu būdu sukonfigūruokite BIOS nustatymus (žr. skyrių "BIOS Setup" (BIOS sąranka), skirtą BIOS konfigūracijoms).

LED_C (RGB (RGBW) LED juostos ilgintuvo jungtis)
Jungtis gali būti naudojama prijungti standartinę 5050 RGB (RGBW) LED juostą (12V/G/R/B/W), kurios maksimali galia yra 2A (12V) ir maksimalus ilgis 2m.

Kontakto Nr.	Apibrėžimas
1	12V
2	G
3	R
4	B
5	W

Prijunkite vieną RGB (RGBW) LED juostos ilgintuvo kabelio galą prie jungties, o kitą galą prie RGB (RGBW) LED juostos. Juodas laidas (pažymėtas trikampiu ant kištuko) ant ilgintuvo kabelio turi būti prijungtas prie šios jungties 1 kontakto (12V). 12V kontaktas (pažymėtas rodykle) kitame ilgintuvo kabelio gale turi būti sulygiuotas su LED juostos 12V. Būkite atsargūs su LED juostos prijungimo kryptimi; neteisingas prijungimas gali sugadinti LED juostą.

Kaip įjungti/išjungti RGB (RGBW) LED juostos šviesas, žr. instrukcijas skyriuje "BIOS Setup" (BIOS sąranka).

Prieš įdiegdami įrenginius, būtinai išjunkite įrenginius ir kompiuterį. Atjunkite maitinimo laidą nuo maitinimo lizdo, kad nepažeistumėte įrenginių.

BIOS sąranka

BIOS (pagrindinė įvesties ir išvesties sistema) įrašo sistemos aparatinės įrangos parametrus CMOS atmintyje pagrindinėje plokštėje. Pagrindinės jos funkcijos apima savitikros (POST) atlikimą įjungiant sistemą, sistemos parametrų išsaugojimą ir operacinės sistemos įkėlimą ir t. t. BIOS apima BIOS sąrankos programą, kuri leidžia vartotojui modifikuoti pagrindinius sistemos konfigūracijos nustatymus arba įjungti tam tikras sistemos funkcijas.
Išjungus maitinimą, pagrindinėje plokštėje esanti baterija tiekia reikiamą energiją CMOS atmintinei, kad konfigūracijos reikšmės būtų išsaugotos CMOS atmintyje. Norėdami pasiekti BIOS sąrankos programą, įjungdami maitinimą paspauskite klavišą <Delete> savitikros (POST) metu. Norėdami atnaujinti BIOS, naudokite GIGABYTE Q-Flash arba BIOS įrankį.

Q-Flash leidžia vartotojui greitai ir lengvai atnaujinti arba sukurti BIOS atsarginę kopiją neįeinant į operacinę sistemą.
BIOS yra Windows pagrindu veikiantis įrankis, kuris ieško ir atsisiunčia naujausią BIOS versiją iš interneto ir atnaujina BIOS.

Kadangi BIOS atnaujinimas yra potencialiai rizikingas, jei nekyla problemų naudojant dabartinę BIOS versiją, rekomenduojama neatnaujinti BIOS. Jei nuspręsite atnaujinti BIOS, darykite tai atsargiai. Netinkamas BIOS atnaujinimas gali sukelti sistemos gedimą.
Rekomenduojama nekeisti numatytųjų nustatymų (nebent to reikia), kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. Netinkamas nustatymų keitimas gali sukelti sistemos neįsijungimą. Jei taip atsitiks, pabandykite išvalyti CMOS reikšmes ir atkurti numatytąsias plokštės reikšmes. (Žr. skyrių "Load Optimized Defaults" (įkelti optimizuotus numatytuosius nustatymus) šiame skyriuje arba baterijos / CMOS valymo trumpiklio aprašymus Aparatinės įrangos diegimo skyriuje, kad sužinotumėte, kaip išvalyti CMOS reikšmes.)

Paleidimo ekranas

Įjungiant kompiuterį pasirodys toks paleidimo logotipo ekranas. (BIOS versijos pavyzdys: D3)

Yra du skirtingi BIOS režimai, kaip nurodyta toliau, ir galite naudoti klavišą <F2>, kad perjungtumėte režimus. Klasikinis sąrankos režimas suteikia išsamius BIOS nustatymus. Galite paspausti rodyklių klavišus klaviatūroje, kad judėtumėte tarp elementų, ir paspausti <Enter>, kad patvirtintumėte arba įeitumėte į submeniu. Arba galite naudoti pelę, kad pasirinktumėte norimą elementą. Lengvasis režimas leidžia vartotojams greitai peržiūrėti dabartinę sistemos informaciją arba atlikti koregavimus, kad pasiektų optimalų našumą. Lengvajame režime galite naudoti pelę, kad judėtumėte per konfigūracijos elementus.

Kai sistema nėra stabili kaip įprastai, pasirinkite elementą Load Optimized Defaults (įkelti optimizuotus numatytuosius nustatymus), kad nustatytumėte numatytuosius sistemos nustatymus.
Šiame skyriuje aprašyti BIOS sąrankos meniu yra skirti tik informacijai ir gali skirtis priklausomai nuo BIOS versijos.

M.I.T.

warning
Ar sistema veiks stabiliai su jūsų nustatytais spartinimo/peraukštinimo nustatymais, priklauso nuo bendros sistemos konfigūracijos. Netinkamas spartinimas/peraukštinimas gali pažeisti CPU, lustų rinkinį arba atmintį ir sumažinti šių komponentų naudojimo trukmę. Šis puslapis skirtas tik patyrusiems vartotojams ir rekomenduojame nekeisti numatytųjų nustatymų, kad išvengtumėte sistemos nestabilumo ar kitų netikėtų rezultatų. (Netinkamai pakeitus nustatymus, sistema gali neįsijungti. Jei taip atsitiks, išvalykite CMOS reikšmes ir nustatykite plokštę į numatytąsias reikšmes.)

Advanced Frequency Settings (Išplėstiniai dažnio nustatymai)
- Host Clock Value (Pagrindinio takto reikšmė)
  Rodo dabartinį veikiančio pagrindinio takto dažnį.
- Graphics Slice Ratio (Grafikos skilties santykis) ^{(Note) (Pastaba)}
  Leidžia nustatyti grafikos skilties santykį.
- Graphics UnSlice Ratio (Grafikos neskilties santykis) ^{(Note) (Pastaba)}
  Leidžia nustatyti grafikos neskilties santykį.
- CPU Clock Ratio (CPU takto santykis)
  Leidžia pakeisti įdiegto CPU takto santykį. Reguliuojamas diapazonas priklauso nuo įdiegto CPU.
- CPU Frequency (CPU dažnis)
  Rodo dabartinį veikiančio CPU dažnį.
Advanced CPU Core Settings (Išplėstiniai CPU branduolio nustatymai)
- CPU Clock Ratio (CPU takto santykis), CPU Frequency (CPU dažnis)
  Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais meniu Advanced Frequency Settings (Išplėstiniai dažnio nustatymai).
- AVX Offset ^{(Note) (Pastaba)}
  AVX offset yra neigiamas AVX santykio poslinkis.

(Note) (Pastaba) Šis elementas rodomas tik įdiegus CPU, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel^® CPU funkcijas, apsilankykite Intel svetainėje.

Uncore Ratio (Ne branduolio santykis)
Leidžia nustatyti CPU Uncore santykį. Reguliuojamas diapazonas priklauso nuo naudojamo CPU.
Uncore Frequency (Ne branduolio dažnis)
Rodo dabartinį CPU Uncore dažnį.
CPU Flex Ratio Override (CPU lankstaus santykio nepaisymas)
Įjungia arba išjungia CPU Flex Ratio (CPU lankstų santykį). Didžiausias CPU takto santykis bus pagrįstas CPU Flex Ratio Settings (CPU lankstaus santykio nustatymai) reikšme, jei CPU Clock Ratio (CPU takto santykis) nustatytas į Auto (Automatinis). (Numatytasis: Išjungtas)
CPU Flex Ratio Settings (CPU lankstaus santykio nustatymai)
Leidžia nustatyti CPU Flex Ratio (CPU lankstų santykį). Reguliuojamas diapazonas gali skirtis priklausomai nuo CPU.
Intel(R) Turbo Boost Technology^{(Note) (Pastaba)}
Leidžia nustatyti, ar įjungti Intel ® CPU Turbo Boost technologiją. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
Turbo Ratio ^{(Note) (Pastaba)}
Leidžia nustatyti CPU Turbo santykius skirtingam aktyvių branduolių skaičiui. Auto (Automatinis) nustato CPU Turbo santykius pagal CPU specifikacijas. (Numatytasis: Auto (Automatinis))
Power Limit TDP (Watts) / Power Limit Time (Galios riba TDP (vatais) / Galios ribos laikas)
Leidžia nustatyti CPU Turbo režimo galios ribą ir kiek laiko jis veiks nurodyta galios riba. Jei nurodyta vertė viršijama, CPU automatiškai sumažins branduolio dažnį, kad sumažintų galią. Auto (Automatinis) nustato galios ribą pagal CPU specifikacijas. (Numatytasis: Auto (Automatinis))
Core Current Limit (Amps) (Branduolio srovės riba (amperais))
Leidžia nustatyti CPU Turbo režimo srovės ribą. Kai CPU srovė viršija nurodytą srovės ribą, CPU automatiškai sumažins branduolio dažnį, kad sumažintų srovę. Auto (Automatinis) nustato galios ribą pagal CPU specifikacijas. (Numatytasis: Auto (Automatinis))
No. of CPU Cores Enabled (Note) (Įjungtų CPU branduolių skaičius (Pastaba))
Leidžia pasirinkti CPU branduolių skaičių, kurį norite įjungti Intel ® daugiabranduoliniame CPU (CPU branduolių skaičius gali skirtis priklausomai nuo CPU). Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
Hyper-Threading Technology (Note) (Hyper-Threading technologija (Pastaba))
Leidžia nustatyti, ar įjungti daugiagijų technologiją naudojant Intel, kuris palaiko šią funkciją. Ši funkcija veikia tik operacinėms sistemoms, kurios palaiko daugiaprocesorių režimą. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) ^{(Note) (Pastaba)}
Įjungia arba išjungia Intel^® Speed Shift Technology (Intel® Speed Shift technologiją). Įjungus šią funkciją, procesorius gali greičiau padidinti savo veikimo dažnį ir pagerinti sistemos reakciją. (Numatytasis: Išjungtas)
CPU Enhanced Halt (C1E) ^{(Note) (Pastaba)}
Įjungia arba išjungia Intel ® CPU Enhanced Halt (C1E) funkciją, CPU energijos taupymo funkciją sistemos sustabdymo būsenoje. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
C3 State Support ^{(Note) (Pastaba)}
Leidžia nustatyti, ar CPU gali pereiti į C3 režimą sistemos sustabdymo būsenoje. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C3 būsena yra labiau patobulinta energijos taupymo būsena nei C1. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))

(Note) (Pastaba) Šis elementas rodomas tik įdiegus CPU, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel^® CPU funkcijas, apsilankykite Intel svetainėje.

C6/C7 State Support ^{(Note 1) (Pastaba 1)}
Leidžia nustatyti, ar CPU gali pereiti į C6/C7 režimą sistemos sustabdymo būsenoje. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C6/C7 būsena yra labiau patobulinta energijos taupymo būsena nei C3. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
C8 State Support ^{(Note 1) (Pastaba 1)}
Leidžia nustatyti, ar CPU gali pereiti į C8 režimą sistemos sustabdymo būsenoje. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti sistemos sustabdymo būsenoje, kad sumažėtų energijos suvartojimas. C8 būsena yra labiau patobulinta energijos taupymo būsena nei C6/C7. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
Package C State Limit ^{(Note 1) (Pastaba 1)}
Leidžia nurodyti procesoriaus C būsenos ribą. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
CPU Thermal Monitor ^{(Note 1) (Pastaba 1)}
Įjungia arba išjungia Intel ® Thermal Monitor (Intel ® šilumos monitoriaus) funkciją, CPU perkaitimo apsaugos funkciją. Kai įjungta, CPU branduolio dažnis ir įtampa bus sumažinti, kai CPU perkaista. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
CPU EIST Function ^{(Note 1) (Pastaba 1)}
Įjungia arba išjungia Enhanced Intel ® Speed Step Technology (EIST) (Patobulintą Intel ® Speed Step technologiją). Priklausomai nuo CPU apkrovos, Intel EIST technologija gali dinamiškai ir efektyviai sumažinti CPU įtampą ir branduolio dažnį, kad sumažėtų vidutinis energijos suvartojimas ir šilumos gamyba. Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
Voltage Optimization (Įtampos optimizavimas)
Leidžia nustatyti, ar įjungti įtampos optimizavimą, kad sumažėtų energijos suvartojimas. (Numatytasis: Išjungtas)
RSR
Leidžia nustatyti, ar automatiškai sumažinti CPU turbo santykį, jei CPU įtampa/temperatūra yra per aukšta. (Numatytasis: Įjungtas)
Hardware Prefetcher (Aparatinės įrangos išankstinis nuskaitymas)
Leidžia nustatyti, ar įjungti aparatinės įrangos išankstinį nuskaitymą, kad būtų galima iš anksto nuskaityti duomenis ir instrukcijas iš atminties į talpyklą. (Numatytasis: Įjungtas)
Adjacent Cache Line Prefetch (Gretimos talpyklos eilutės išankstinis nuskaitymas)
Leidžia nustatyti, ar įjungti gretimos talpyklos eilutės išankstinio nuskaitymo mechanizmą, kuris leidžia procesoriui atgauti užklaustą talpyklos eilutę ir vėlesnę talpyklos eilutę. (Numatytasis: Įjungtas)

Extreme Memory Profile (X.M.P.) (Ekstremalus atminties profilis (X.M.P.))^{(Note 2) (Pastaba 2)}
Leidžia BIOS nuskaityti SPD duomenis XMP atminties modulyje (-iuose), kad pagerintų atminties našumą, kai įjungta.

Disabled (Išjungtas)	Išjungia šią funkciją. (Numatytasis)
Profile1 (Profilis1)	Naudoja Profile 1 (Profilis 1) nustatymus.
Profile2 (Profilis2)^{(Note 2) (Pastaba 2)}	Naudoja Profile 2 (Profilis 2) nustatymus.

System Memory Multiplier (Sistemos atminties daugiklis)
Leidžia nustatyti sistemos atminties daugiklį. Auto (Automatinis) nustato atminties daugiklį pagal atminties SPD duomenis. (Numatytasis: Auto (Automatinis))

(Pastaba 1) Šis elementas yra tik tada, kai įdiegiate CPU, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie unikalias Intel^® CPU funkcijas, apsilankykite Intel svetainėje.
(Pastaba 2) Šis elementas yra tik tada, kai įdiegiate CPU ir atminties modulį, kuris palaiko šią funkciją.

Memory Odd Ratio (100/133 arba 200/266)
Leidžia rankiniu būdu reguliuoti atminties atskaitos dažnį. (Numatytasis: Auto)
Memory Frequency (MHz) (Atminties dažnis (MHz))
Pirma atminties dažnio vertė yra normalus naudojamos atminties veikimo dažnis; antra - atminties dažnis, kuris automatiškai reguliuojamas pagal System Memory Multiplier (Sistemos atminties daugiklio) nustatymus.

Advanced Memory Settings (Išplėstiniai atminties nustatymai)

Extreme Memory Profile (X.M.P.) ^(Note) , System Memory Multiplier, Memory Odd Ratio(100/133 or 200/266), Memory Frequency(MHz)
Aukščiau pateikti nustatymai yra sinchroniniai su tais pačiais elementais, esančiais Advanced Frequency Settings (Išplėstinių dažnių nustatymų) meniu.

Memory Boot Mode ^(Note) (Atminties paleidimo režimas)
Pateikia atminties aptikimo ir apmokymo metodus.

Auto	Leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis)
Normal	BIOS automatiškai atlieka atminties apmokymą. Atminkite, kad jei sistema tampa nestabili arba neįkraunama, pabandykite išvalyti CMOS reikšmes ir iš naujo nustatyti plokštę į numatytąsias vertes. (Informacijos apie baterijos/CMOS valymo trumpiklį rasite Hardware Installation (Aparatinės įrangos diegimo) skyriuje, kaip išvalyti CMOS reikšmes.)
Enable Fast Boot (Įgalinti greitą paleidimą)	Praleiskite atminties aptikimą ir apmokymą pagal tam tikrus kriterijus, kad atmintis būtų paleista greičiau.
Disable Fast Boot(Išjungti greitą paleidimą)	Aptikti ir apmokyti atmintį kiekvieną kartą paleidžiant.

Memory Enhancement Settings (Atminties tobulinimo nustatymai)
Pateikia keletą atminties našumo didinimo nustatymų: Normal (įprastas našumas), Relax OC, Enhanced Stability (Patobulintas stabilumas) ir Enhanced Performance (Patobulintas našumas). (Numatytasis: Normal (įprastas))
Memory Timing Mode (Atminties laiko režimas)
Manual (Rankinis) ir Advanced Manual (Išplėstinis rankinis) leidžia konfigūruoti Memory Multiplier Tweaker (Atminties daugiklio reguliatorių), Channel Interleaving (Kanalų susipynimą), Rank Interleaving (Eilių susipynimą) ir toliau pateiktus atminties laiko nustatymus. Galimos parinktys: Auto (numatytasis), Manual (Rankinis), Advanced Manual (Išplėstinis rankinis).
Profile DDR Voltage (Profilio DDR įtampa)
Kai naudojate ne XMP atminties modulį arba Extreme Memory Profile (X.M.P.) (Ekstremalus atminties profilis) nustatytas į Disabled (Išjungtas), vertė rodoma pagal jūsų atminties specifikaciją. Kai Extreme Memory Profile (X.M.P.) (Ekstremalus atminties profilis) nustatytas į Profile1 arba Profile2, vertė rodoma pagal SPD duomenis XMP atmintyje.
Memory Multiplier Tweaker (Atminties daugiklio reguliatorius)
Pateikia skirtingus atminties automatinio derinimo lygius. (Numatytasis: Auto)
Channel Interleaving (Kanalų susipynimas)
Įjungia arba išjungia atminties kanalų susipynimą. Įjungus, sistema gali vienu metu pasiekti skirtingus atminties kanalus, kad padidėtų atminties našumas ir stabilumas. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)
Rank Interleaving (Eilių susipynimas)
Įjungia arba išjungia atminties eilių susipynimą. Įjungus, sistema gali vienu metu pasiekti skirtingas atminties eiles, kad padidėtų atminties našumas ir stabilumas. Auto leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto)

(Note) Šis elementas yra tik tada, kai įdiegiate CPU ir atminties modulį, kurie palaiko šią funkciją.

Channel A/B Memory Sub Timings (A/B kanalo atminties papildomi laikai)
Šis submeniu suteikia atminties laiko nustatymus kiekvienam atminties kanalui. Atitinkami laiko nustatymų ekranai yra konfigūruojami tik tada, kai Memory Timing Mode (Atminties laiko režimas) yra nustatytas į Manual (Rankinis) arba Advanced Manual (Išplėstinis rankinis). Pastaba: jūsų sistema gali tapti nestabili arba nepavykti įkelti po to, kai atliksite atminties laiko pakeitimus. Jei taip atsitiks, atkurkite plokštės numatytąsias vertes įkeldami optimizuotas numatytąsias vertes arba išvalydami CMOS vertes.
Advanced Voltage Settings (Išplėstiniai įtampos nustatymai)
Advanced Power Settings (Išplėstiniai maitinimo nustatymai)
- CPU Vcore Loadline Calibration (CPU Vcore apkrovos linijos kalibravimas)
  Leidžia konfigūruoti Load-Line Calibration (Apkrovos linijos kalibravimą) CPU Vcore įtampai. Pasirinkus aukštesnį lygį, CPU Vcore įtampa išlieka labiau atitinkanti tai, kas nustatyta BIOS esant didelei apkrovai. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą ir nustato įtampą pagal Intel specifikacijas. (Numatytasis: Auto (Automatinis))
- VAXG Loadline Calibration (VAXG apkrovos linijos kalibravimas)
  Leidžia konfigūruoti Load-Line Calibration (Apkrovos linijos kalibravimą) CPU VAXG įtampai. Pasirinkus aukštesnį lygį, CPU VAXG įtampa išlieka labiau atitinkanti tai, kas nustatyta BIOS esant didelei apkrovai. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą ir nustato įtampą pagal Intel specifikacijas. (Numatytasis: Auto (Automatinis))
CPU Core Voltage Control (CPU branduolio įtampos valdymas)
Ši skiltis suteikia CPU įtampos valdymo parinktis.
Chipset Voltage Control (Lustų rinkinio įtampos valdymas)
Ši skiltis suteikia lustų rinkinio įtampos valdymo parinktis.
DRAM Voltage Control (DRAM įtampos valdymas)
Ši skiltis suteikia atminties įtampos valdymo parinktis.

PC Health Status (PC sveikatos būklė)

Reset Case Open Status (Atkurti korpuso atidarymo būseną)

Disabled (Išjungta)	Išlaiko arba išvalo ankstesnės važiuoklės įsibrovimo būsenos įrašą. (Numatytasis)
Enabled (Įjungta)	Išvalo ankstesnės važiuoklės įsibrovimo būsenos įrašą ir Case Open (Korpusas atidarytas) laukas kitą kartą paleidus sistemą rodys "No" ("Ne").

Case Open (Korpusas atidarytas)
Rodo važiuoklės įsibrovimo aptikimo įrenginio, prijungto prie pagrindinės plokštės CI antraštės, aptikimo būseną. Jei sistemos važiuoklės dangtis yra nuimtas, šis laukas rodys "Yes" ("Taip"), kitu atveju jis rodys "No" ("Ne"). Norėdami išvalyti važiuoklės įsibrovimo būsenos įrašą, nustatykite Reset Case Open Status (Atkurti korpuso atidarymo būseną) į Enabled (Įjungta), išsaugokite nustatymus CMOS ir iš naujo paleiskite sistemą.
CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
Rodo dabartines sistemos įtampas.

Miscellaneous Settings (Įvairūs nustatymai)
- Max Link Speed (Maksimalus jungties greitis)
  Leidžia nustatyti PCI Express lizdų veikimo režimą į Gen 1, Gen 2 arba Gen 3. Faktinis veikimo režimas priklauso nuo kiekvieno lizdo aparatinės įrangos specifikacijos. Auto (Automatinis) leidžia BIOS automatiškai konfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
- 3DMark01 Enhancement (3DMark01 patobulinimas)
  Leidžia nustatyti, ar patobulinti kai kurių senesnių etalonų našumą. (Numatytasis: Disabled (Išjungta))

Smart Fan 5 Settings (Išmanaus ventiliatoriaus 5 nustatymai) & Monitor (Monitorius)
Leidžia pasirinkti tikslą stebėti ir atlikti tolesnius koregavimus. (Numatytasis: CPU FAN (CPU ventiliatorius))

Fan Speed Control (Ventiliatoriaus greičio valdymas)

Normal (Normalus)	Leidžia ventiliatoriui veikti skirtingais greičiais, atsižvelgiant į temperatūrą. Galite reguliuoti ventiliatoriaus greitį naudodami System Information Viewer (Sistemos informacijos peržiūros priemonę) pagal savo sistemos reikalavimus. (Numatytasis)
Silent (Tylus)	Leidžia ventiliatoriui veikti lėtais greičiais.
Manual (Rankinis)	Leidžia valdyti ventiliatoriaus greitį kreivės grafike.
Full Speed (Pilnas greitis)	Leidžia ventiliatoriui veikti pilnais greičiais.

Fan Control Use Temperature Input (Ventiliatoriaus valdymas naudoja temperatūros įvestį)
Leidžia pasirinkti atskaitos temperatūrą ventiliatoriaus greičio valdymui.
Temperature Interval (Temperatūros intervalas)
Leidžia pasirinkti temperatūros intervalą ventiliatoriaus greičio keitimui.

Fan/Pump Control Mode (Ventiliatoriaus/siurblio valdymo režimas)

Auto (Automatinis)	Leidžia BIOS automatiškai aptikti įdiegto ventiliatoriaus/siurblio tipą ir nustato optimalų valdymo režimą. (Numatytasis)
Voltage (Įtampa)	Įtampos režimas rekomenduojamas 3 kontaktų ventiliatoriui/siurbliui.
PWM	PWM režimas rekomenduojamas 4 kontaktų ventiliatoriui/siurbliui.

Fan Speed (Ventiliatoriaus greitis)
Rodo dabartinius ventiliatoriaus/siurblio greičius.
Temperature Warning Control (Temperatūros įspėjimo valdymas)
Nustato įspėjimo slenkstį temperatūrai. Kai temperatūra viršija slenkstį, BIOS skleis įspėjamąjį garsą. Parinktys yra: Disabled (Išjungta) (numatytasis), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan/Pump Fail Warning (Ventiliatoriaus/siurblio gedimo įspėjimas)
Leidžia sistemai skleisti įspėjamąjį garsą, jei ventiliatorius/siurblys nėra prijungtas arba sugenda. Patikrinkite ventiliatoriaus/siurblio būklę arba ventiliatoriaus/siurblio jungtį, kai tai įvyksta. (Numatytasis: Disabled (Išjungta))

Sistema

System
Šiame skyriuje pateikiama informacija apie jūsų pagrindinės plokštės modelį ir BIOS versiją. Taip pat galite pasirinkti numatytąją BIOS naudojamą kalbą ir rankiniu būdu nustatyti sistemos laiką.

Access Level (Prieigos lygis)
Rodo dabartinį prieigos lygį, priklausomai nuo naudojamo slaptažodžio apsaugos tipo. (Jei slaptažodis nenustatytas, numatytasis bus rodomas kaip Administrator (Administratorius).) Administratoriaus lygis leidžia keisti visus
BIOS nustatymus; Vartotojo lygis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.
System Language (Sistemos kalba)
Pasirenka numatytąją BIOS naudojamą kalbą.
System Date (Sistemos data)
Nustato sistemos datą. Datos formatas yra savaitė (tik skaitymui), mėnuo, diena ir metai. Naudokite <Enter>, kad perjungtumėte Mėnesio, Dienos ir Metų laukus, o norėdami nustatyti norimą reikšmę, naudokite <Page Up> arba <Page Down> klavišą.
System Time (Sistemos laikas)
Nustato sistemos laiką. Laiko formatas yra valanda, minutė ir sekundė. Pavyzdžiui, 1 p.m. yra 13:00:00. Naudokite <Enter>, kad perjungtumėte Valandos, Minutės ir Sekundės laukus, o norėdami nustatyti norimą reikšmę, naudokite <Page Up> arba <Page Down> klavišą.

BIOS

Bootup NumLock State (NumLock būsena paleidžiant)
Įjungia arba išjungia "Numlock" funkciją klaviatūros skaitmeninėje klaviatūroje po POST (angl. Power-On Self-Test). (Numatytasis: Įjungta)

Security Option (Saugos parinktis)
Nurodo, ar slaptažodis reikalingas kiekvieną kartą paleidžiant sistemą, ar tik įeinant į BIOS sąranką. Sukonfigūravę šį elementą, nustatykite slaptažodžius po elementu Administratoriaus slaptažodis / Vartotojo slaptažodis.

Setup	Slaptažodis reikalingas tik norint įeiti į BIOS sąrankos programą. Slaptažodis reikalingas norint paleisti sistemą ir įeiti į BIOS sąranką
System	Slaptažodis reikalingas norint paleisti sistemą ir įeiti į BIOS sąrankos programą. (Numatytasis)

Full Screen LOGO Show (Viso ekrano logotipo rodymas)
Leidžia nustatyti, ar paleidžiant sistemą rodyti GIGABYTE logotipą. Disabled (Išjungta) praleidžia GIGABYTE logotipą, kai sistema paleidžiama. (Numatytasis: Įjungta)
Boot Option Priorities (Paleidimo parinkčių prioritetai)
Nurodo bendrą paleidimo tvarką iš galimų įrenginių. Išimami atminties įrenginiai, palaikantys GPT formatą, paleidimo įrenginių sąraše bus pažymėti priešdėliu "UEFI:". Norėdami paleisti iš operacinės sistemos, palaikančios GPT skaidymą, pasirinkite įrenginį, pažymėtą priešdėliu "UEFI:". Arba, jei norite įdiegti operacinę sistemą, palaikančią GPT skaidymą, pvz., Windows 7 64 bitų, pasirinkite optinį diskų įrenginį, kuriame yra Windows 7 64 bitų diegimo diskas ir kuris pažymėtas priešdėliu "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Kietojo disko / CD / DVD ROM įrenginio / Diskelio įrenginio / Tinklo įrenginio BBS prioritetai)
Nurodo paleidimo tvarką konkrečiam įrenginio tipui, pvz., kietiesiems diskams, optiniams diskų įrenginiams, diskelių įrenginiams ir įrenginiams, palaikantiems paleidimą iš LAN funkcijos ir kt. Paspauskite <Enter> ant šio elemento, kad įeitumėte į submeniu, kuriame pateikiami to paties tipo prijungti įrenginiai. Šis elementas rodomas tik tuo atveju, jei įdiegtas bent vienas šio tipo įrenginys.
Fast Boot (Greitas paleidimas)
Įjungia arba išjungia greitą paleidimą, kad sutrumpėtų OS paleidimo procesas. Ultra Fast (Ypač greitas) suteikia greičiausią paleidimo greitį. (Numatytasis: Išjungta)

SATA Support (SATA palaikymas)

All Sata Devices (Visi SATA įrenginiai)	Visi SATA įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)
Last Boot HDD Only (Tik paskutinis paleistas HDD)	Išskyrus ankstesnį paleidimo diską, visi SATA įrenginiai yra išjungiami prieš užbaigiant OS paleidimo procesą.

Šis elementas konfigūruojamas tik tada, kai "Fast Boot" (Greitas paleidimas) nustatytas į "Enabled" (Įjungta) arba "Ultra Fast" (Ypač greitas).

VGA Support (VGA palaikymas)
Leidžia pasirinkti, kokio tipo operacinę sistemą paleisti.

Auto (Automatinis)	Įjungia tik senąją parinkties ROM.
EFI Driver (EFI tvarkyklė)	Įjungia EFI parinkties ROM. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai "Fast Boot" (Greitas paleidimas) nustatytas į "Enabled" (Įjungta) arba "Ultra Fast" (Ypač greitas).

USB Support (USB palaikymas)

Disabled (Išjungtas)	Visi USB įrenginiai yra išjungiami prieš užbaigiant OS paleidimo procesą.
Full Initial (Pilnas inicijavimas)	Visi USB įrenginiai veikia operacinėje sistemoje ir POST metu.
Partial Initial (Dalinis inicijavimas)	Dalis USB įrenginių yra išjungiami prieš užbaigiant OS paleidimo procesą. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai "Fast Boot" (Greitas paleidimas) nustatytas į "Enabled" (Įjungta). Ši funkcija išjungiama, kai "Fast Boot" (Greitas paleidimas) nustatytas į "Ultra Fast" (Ypač greitas).

PS2 Devices Support (PS2 įrenginių palaikymas)

Disabled (Išjungtas)	Visi PS/2 įrenginiai yra išjungiami prieš užbaigiant OS paleidimo procesą.
Enabled (Įjungtas)	Visi PS/2 įrenginiai veikia operacinėje sistemoje ir POST metu. (Numatytasis)

NetWork Stack Driver Support (Tinklo stekų tvarkyklės palaikymas)

Disabled (Išjungtas)	Išjungia paleidimą iš tinklo. (Numatytasis)
Enabled (Įjungtas)	Įjungia paleidimą iš tinklo.

Šis elementas konfigūruojamas tik tada, kai Fast Boot (Greitas paleidimas) nustatytas į Enabled (Įjungta) arba Ultra Fast (Ypač greitas).

Next Boot After AC Power Loss (Kitas paleidimas po kintamosios srovės dingimo)

Normal Boot (Normalus paleidimas)	Įjungia normalų paleidimą grįžus kintamajai srovei. (Numatytasis)
Fast Boot (Greitas paleidimas)	Išsaugo "Fast Boot" (Greitas paleidimas) nustatymus grįžus kintamajai srovei.

Šis elementas konfigūruojamas tik tada, kai Fast Boot (Greitas paleidimas) nustatytas į Enabled (Įjungta) arba Ultra Fast (Ypač greitas).

Mouse Speed (Pelės greitis)
Leidžia nustatyti pelės žymeklio judėjimo greitį. (Numatytasis: 1 X)
Windows 8/10 Features (Windows 8/10 funkcijos)
Leidžia pasirinkti, kurią operacinę sistemą įdiegti. (Numatytasis: Kita OS)

CSM Support (CSM palaikymas)
Įjungia arba išjungia UEFI CSM (Suderinamumo palaikymo modulį), kad palaikytų senąjį kompiuterio paleidimo procesą.

Enabled (Įjungtas)	Įjungia UEFI CSM. (Numatytasis)
Disabled (Išjungtas)	Išjungia UEFI CSM ir palaiko tik UEFI BIOS paleidimo procesą.

Šis elementas konfigūruojamas tik tada, kai "Windows 8/10 Features" (Windows 8/10 funkcijos) nustatytas į "Windows 8/10" arba "Windows 8/10 WHQL".

LAN PXE Boot Option ROM
Leidžia pasirinkti, ar įjungti senąją parinkties ROM LAN valdikliui. (Numatytasis: Išjungtas) Šis elementas konfigūruojamas tik tada, kai "CSM Support" (CSM palaikymas) nustatytas į "Enabled" (Įjungtas).

Storage Boot Option Control (Saugojimo paleidimo parinkties valdymas)
Leidžia pasirinkti, ar įjungti UEFI arba senąją parinkties ROM saugojimo įrenginio valdikliui.

Do not launch (Neleisti paleisti)	Išjungia parinkties ROM.
Legacy (Senasis)	Įjungia tik senąją parinkties ROM. (Numatytasis)
UEFI	Įjungia tik UEFI parinkties ROM.

Šis elementas konfigūruojamas tik tada, kai "CSM Support" (CSM palaikymas) nustatytas į "Enabled" (Įjungtas).

Other PCI Device (Kitas PCI įrenginys)
Leidžia pasirinkti, ar įjungti UEFI arba senąją parinkties ROM PCI įrenginio valdikliui, išskyrus LAN, saugojimo įrenginio ir grafikos valdiklius.

Do not launch (Neleisti paleisti)	Išjungia parinkties ROM.
Legacy (Senasis)	Įjungia tik senąją parinkties ROM.
UEFI	Įjungia tik UEFI parinkties ROM. (Numatytasis)

Šis elementas konfigūruojamas tik tada, kai "CSM Support" (CSM palaikymas) nustatytas į "Enabled" (Įjungtas).

Administrator Password (Administratoriaus slaptažodis)
Leidžia konfigūruoti administratoriaus slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Įveskite slaptažodį dar kartą ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Skirtingai nuo vartotojo slaptažodžio, administratoriaus slaptažodis leidžia keisti visus BIOS nustatymus.
User Password (Vartotojo slaptažodis)
Leidžia konfigūruoti vartotojo slaptažodį. Paspauskite <Enter> ant šio elemento, įveskite slaptažodį ir tada paspauskite <Enter>. Jūsų bus paprašyta patvirtinti slaptažodį. Įveskite slaptažodį dar kartą ir paspauskite <Enter>. Turite įvesti administratoriaus slaptažodį (arba vartotojo slaptažodį) paleidžiant sistemą ir įeinant į BIOS sąranką. Tačiau vartotojo slaptažodis leidžia keisti tik tam tikrus BIOS nustatymus, bet ne visus.
Norėdami atšaukti slaptažodį, paspauskite <Enter> ant slaptažodžio elemento ir, kai paprašys slaptažodžio, pirmiausia įveskite teisingą. Kai būsite paraginti įvesti naują slaptažodį, paspauskite <Enter> neįvesdami jokio slaptažodžio. Paspauskite <Enter> dar kartą, kai būsite paraginti patvirtinti. PASTABA: Prieš nustatydami vartotojo slaptažodį, būtinai pirmiausia nustatykite administratoriaus slaptažodį.
Secure Boot (Saugus paleidimas)
Leidžia įjungti arba išjungti "Secure Boot" (Saugus paleidimas) ir konfigūruoti susijusius nustatymus.

Periferiniai įrenginiai

Initial Display Output (Pirminė ekrano išvestis)
Nurodo pirmąjį monitoriaus ekrano inicijavimą iš įdiegtos PCI Express vaizdo plokštės arba integruotos vaizdo plokštės.

IGFX	Nustato integruotą vaizdo plokštę kaip pirmąjį ekraną.
PCIe 1 Slot	Nustato vaizdo plokštę PCIEX16 lizde kaip pirmąjį ekraną. (Numatytasis)
PCIe 2 Slot	Nustato vaizdo plokštę PCIEX4 lizde kaip pirmąjį ekraną.

LED_C Connect (LED_C jungtis)
Įjungia arba išjungia RGB (RGBW) LED juostos, prijungtos prie LED_C antraštės pagrindinėje plokštėje, šviesas. (Numatytasis: Įjungta)

RGB Fusion (RGB sintezė)
Leidžia nustatyti pagrindinės plokštės LED apšvietimo režimą.

Off	Išjungia šią funkciją.
Pulse Mode	Visi šviesos diodai vienu metu įsižiebia ir išnyksta.
Color Cycle	Visi šviesos diodai vienu metu pereina per visą spalvų spektrą.
Static Mode	Visi šviesos diodai skleidžia vieną spalvą. (Numatytasis)
Flash Mode	Visi šviesos diodai vienu metu įsižiebia ir išsijungia.

Intel Platform Trust Technology (PTT) (Intel platformos patikimumo technologija (PTT))
Įjungia arba išjungia Intel^® PTT technologiją. (Numatytasis: Išjungta)

USB 3.0 DAC-UP 2 (Output Voltage of USB 3.1 Gen 1 Ports on the Back Panel) (USB 3.0 DAC-UP 2 (USB 3.1 Gen 1 prievadų išėjimo įtampa galinėje panelėje))
Leidžia padidinti USB 3.1 Gen 1 prievadų išėjimo įtampą galinėje panelėje (tie, kurie yra žemiau PS/2 klaviatūros/pelės prievado), kad sustiprintumėte savo USB įrenginio (-ių) stabilumą.

Normal	Išlaiko pradinę išėjimo įtampą. (Numatytasis)
Disable USB bus power	Išjungia USB jungčių maitinimą. Aukštos klasės garso grotuvai gali prijungti savo išorinį USB maitinimo šaltinį.
Voltage Compensation +0.1V	Prideda 0,1 V prie pradinės išėjimo įtampos.
Voltage Compensation +0.2V	Prideda 0,2 V prie pradinės išėjimo įtampos.
Voltage Compensation +0.3V.	Prideda 0,3 V prie pradinės išėjimo įtampos.

OffBoard SATA Controller Configuration (Išorinio SATA valdiklio konfigūracija)
Rodo informaciją apie jūsų M.2 PCIe SSD, jei jis įdiegtas.
Trusted Computing (Patikimas skaičiavimas)
Įjungia arba išjungia Trusted Platform Module (TPM).
Intel(R) Bios Guard Technology (Intel(R) Bios Guard technologija)
Įjungia arba išjungia Intel^® BIOS Guard funkciją, kuri apsaugo BIOS nuo kenkėjiškų atakų.
Network Stack Configuration (Tinklo stekų konfigūracija)
Išjungia arba įjungia paleidimą iš tinklo, kad būtų galima įdiegti GPT formato OS, pvz., įdiegti OS iš Windows Deployment Services serverio. (Numatytasis: Išjungta)
- Ipv4 PXE Support (Ipv4 PXE palaikymas)
  Įjungia arba išjungia IPv4 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungtas tinklo stekas.
- Ipv4 HTTP Support (Ipv4 HTTP palaikymas)
  Įjungia arba išjungia HTTP paleidimo palaikymą IPv4. Šis elementas konfigūruojamas tik tada, kai įjungtas tinklo stekas.
- Ipv6 PXE Support (Ipv6 PXE palaikymas)
  Įjungia arba išjungia IPv6 PXE palaikymą. Šis elementas konfigūruojamas tik tada, kai įjungtas tinklo stekas.
- Ipv6 HTTP Support (Ipv6 HTTP palaikymas)
  Įjungia arba išjungia HTTP paleidimo palaikymą IPv6. Šis elementas konfigūruojamas tik tada, kai įjungtas tinklo stekas.
- PXE boot wait time (PXE paleidimo laukimo laikas)
  Leidžia konfigūruoti, kiek laiko laukti, kol galėsite paspausti <Esc>, kad nutrauktumėte PXE paleidimą. Šis elementas konfigūruojamas tik tada, kai įjungtas tinklo stekas. (Numatytasis: 0)
- Media detect count (Medijos aptikimo skaičius)
  Leidžia nustatyti, kiek kartų patikrinti medijos buvimą. Šis elementas konfigūruojamas tik tada, kai įjungtas tinklo stekas. (Numatytasis: 1)
NVMe Configuration (NVMe konfigūracija)
Rodo informaciją apie jūsų M.2 NVME PCIe SSD, jei jis įdiegtas.
USB Configuration (USB konfigūracija) & Legacy USB Support (Senesnių USB įrenginių palaikymas)
Leidžia naudoti USB klaviatūrą/pelę MS-DOS. (Numatytasis: Įjungta)
- XHCI Hand-off (XHCI perdavimas)
  Nustato, ar įjungti XHCI perdavimo funkciją operacinei sistemai be XHCI perdavimo palaikymo. (Numatytasis: Išjungta)
- USB Mass Storage Driver Support (USB masinės atminties tvarkyklės palaikymas)
  Įjungia arba išjungia USB atminties įrenginių palaikymą. (Numatytasis: Įjungta)
- Port 60/64 Emulation (Prievado 60/64 emuliacija)
  Įjungia arba išjungia I/O prievadų 64h ir 60h emuliaciją. Tai turėtų būti įjungta, kad būtų užtikrintas visiškas senesnių USB klaviatūrų/pelių palaikymas MS-DOS arba operacinėje sistemoje, kuri natūraliai nepalaiko USB įrenginių. (Numatytasis: Įjungta)
- Mass Storage Devices (Masinės atminties įrenginiai)
  Rodo prijungtų USB masinės atminties įrenginių sąrašą. Šis elementas rodomas tik tada, kai įdiegtas USB atminties įrenginys.

SATA And RST Configuration (SATA ir RST konfigūracija) & SATA Controller(s) (SATA valdiklis (-iai))
Įjungia arba išjungia integruotus SATA valdiklius. (Numatytasis: Įjungta)

SATA Mode Selection (SATA režimo pasirinkimas)
Nurodo integruotų SATA valdiklių veikimo režimą.

Intel RST With Intel Optane System Acceleration	Įjungia Intel ® Optane ™ technologijos palaikymą SATA valdikliams.
AHCI	Konfigūruoja SATA valdiklius AHCI režimui. Advanced Host Controller Interface (AHCI) yra sąsajos specifikacija, leidžianti atminties tvarkyklei įjungti pažangias Serial ATA funkcijas, tokias kaip Native Command Queuing ir hot plug. (Numatytasis)

Aggressive LPM Support (Agresyvus LPM palaikymas)
Įjungia arba išjungia energijos taupymo funkciją, ALPM (Aggressive Link Power Management), skirtą Chipset SATA valdikliams. (Numatytasis: Įjungta)
Port 0/1/2/3/4/5 (Prievadas 0/1/2/3/4/5)
Įjungia arba išjungia kiekvieną SATA prievadą. (Numatytasis: Įjungta)
Hot plug (Greitas prijungimas)
Įjungia arba išjungia greito prijungimo galimybę kiekvienam SATA prievadui. (Numatytasis: Išjungta)
Configured as eSATA (Konfigūruojamas kaip eSATA)
Įjungia arba išjungia išorinių SATA įrenginių palaikymą.

Lustų rinkinys

VT-d ^(Pastaba)
Įjungia arba išjungia Intel^® Virtualization Technology for Directed I/O. (Numatytasis: Įjungta)
Internal Graphics (Vidinė grafika)
Įjungia arba išjungia integruotą grafikos funkciją. (Numatytasis: Automatinis)
DVMT Pre-Allocated (DVMT iš anksto paskirta)
Leidžia nustatyti integruotos grafikos atminties dydį. Galimos parinktys: 32M~1024M. (Numatytasis: 32M)
DVMT Total Gfx Mem (DVMT bendra Gfx atmintis)
Leidžia paskirstyti integruotos grafikos DVMT atminties dydį. Galimos parinktys: 128M, 256M, MAX. (Numatytasis: 256M)
Audio Controller (Garso valdiklis)
Įjungia arba išjungia integruotą garso funkciją. (Numatytasis: Įjungta)
Jei norite įdiegti trečiosios šalies papildomą garso plokštę, o ne naudoti integruotą garsą, nustatykite šį elementą į Išjungta (Disabled).
PCH LAN Controller (PCH LAN valdiklis)
Įjungia arba išjungia integruotą LAN funkciją. (Numatytasis: Įjungta)
Jei norite įdiegti trečiosios šalies papildomą tinklo plokštę, o ne naudoti integruotą LAN, nustatykite šį elementą į Išjungta (Disabled).
Wake on LAN Enable (Įjungti Wake on LAN)
Įjungia arba išjungia Wake on LAN funkciją. (Numatytasis: Įjungta)
High Precision Timer (Didelio tikslumo laikmatis)
Įjungia arba išjungia High Precision Event Timer (HPET) operacinėje sistemoje. (Numatytasis: Įjungta)
IOAPIC 24-119 Entries (IOAPIC 24-119 įrašai)
Įjungia arba išjungia šią funkciją. (Numatytasis: Įjungta)

(Pastaba) Šis elementas rodomas tik tada, kai įdiegiate procesorių, kuris palaiko šią funkciją. Norėdami gauti daugiau informacijos apie Intel^® procesorių unikalias funkcijas, apsilankykite Intel svetainėje.

Maitinimas

Platform Power Management (Platformos energijos valdymas)
Įjungia arba išjungia Active State Power Management (ASPM) funkciją. (Numatytasis: Išjungta)
PEG ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie CPU PEG magistralės. Šis elementas konfigūruojamas tik tada, kai Platform Power Management (Platformos energijos valdymas) nustatytas į Enabled (Įjungta). (Numatytasis: Įjungta)
PCH ASPM
Leidžia konfigūruoti ASPM režimą įrenginiui, prijungtam prie Chipset'o PCI Express magistralės. Šis elementas konfigūruojamas tik tada, kai Platform Power Management (Platformos energijos valdymas) nustatytas į Enabled (Įjungta). (Numatytasis: Įjungta)
DMI ASPM
Leidžia konfigūruoti ASPM režimą tiek CPU pusėje, tiek Chipset pusėje DMI jungčiai. Šis elementas konfigūruojamas tik tada, kai Platform Power Management (Platformos energijos valdymas) nustatytas į Enabled (Įjungta). (Numatytasis: Įjungta)

AC BACK (Kintamosios srovės grįžimas)
Nustato sistemos būseną po maitinimo atstatymo po kintamosios srovės dingimo.

Always Off (Visada išjungta)	Sistema lieka išjungta po kintamosios srovės atstatymo. (Numatytasis)
Always On (Visada įjungta)	Sistema įjungiama po kintamosios srovės atstatymo.
Memory (Atmintis)	Sistema grįžta į paskutinę žinomą įjungtą būseną po kintamosios srovės atstatymo.

Power On By Keyboard (Įjungimas klaviatūra)
Leidžia sistemą įjungti PS/2 klaviatūros pažadinimo įvykiu.
Pastaba: Norint naudoti šią funkciją, reikalingas ATX maitinimo šaltinis, tiekiantis bent 1A per +5VSB laidą.

Disabled (Išjungta)	Išjungia šią funkciją. (Numatytasis)
Any Key (Bet kuris klavišas)	Paspauskite bet kurį klavišą, kad įjungtumėte sistemą.
Keyboard 98 (Klaviatūra 98)	Paspauskite POWER (Maitinimo) mygtuką ant Windows 98 klaviatūros, kad įjungtumėte sistemą.
Password (Slaptažodis)	Nustatykite 1–5 simbolių slaptažodį, kad įjungtumėte sistemą.

Power On Password (Įjungimo slaptažodis)
Nustatykite slaptažodį, kai Power On By Keyboard (Įjungimas klaviatūra) nustatytas į Password (Slaptažodis).
Paspauskite <Enter> ant šio elemento ir nustatykite slaptažodį iki 5 simbolių, tada paspauskite <Enter>, kad patvirtintumėte. Norėdami įjungti sistemą, įveskite slaptažodį ir paspauskite <Enter>.
Pastaba: Norėdami atšaukti slaptažodį, paspauskite <Enter> ant šio elemento. Kai būsite paraginti įvesti slaptažodį, dar kartą paspauskite <Enter> neįvesdami slaptažodžio, kad išvalytumėte slaptažodžio nustatymus.

Power On By Mouse (Įjungimas pele)
Leidžia sistemą įjungti PS/2 pelės pažadinimo įvykiu.
Pastaba: Norint naudoti šią funkciją, reikalingas ATX maitinimo šaltinis, tiekiantis bent 1A per +5VSB laidą.

Disabled (Išjungta)	Išjungia šią funkciją. (Numatytasis)
Move (Judėjimas)	Judinkite pelę, kad įjungtumėte sistemą.
Double Click (Dvigubas paspaudimas)	Dukart spustelėkite kairįjį pelės mygtuką, kad įjungtumėte sistemą.

ErP
Nustato, ar sistema sunaudoja mažiausiai energijos S5 (išjungimo) būsenoje. (Numatytasis: Išjungta)
Pastaba: Kai šis elementas nustatytas į Enabled (Įjungta), šios funkcijos taps nepasiekiamos: Resume by Alarm (Atnaujinimas pagal žadintuvą), PME event wake up (PME įvykio pažadinimas), power on by mouse (įjungimas pele), power on by keyboard (įjungimas klaviatūra) ir wake on LAN (pažadinimas per LAN).

Soft-Off by PWR-BTTN (Programinis išjungimas PWR-BTTN mygtuku)
Konfigūruoja kompiuterio išjungimo būdą MS-DOS režimu naudojant maitinimo mygtuką.

Instant-Off (Momentinis išjungimas)	Paspauskite maitinimo mygtuką ir sistema bus išjungta iškart. (Numatytasis)
Delay 4 Sec. (Atidėjimas 4 sek.)	Paspauskite ir palaikykite maitinimo mygtuką 4 sekundes, kad išjungtumėte sistemą. Jei maitinimo mygtukas paspaudžiamas trumpiau nei 4 sekundes, sistema pereis į miego režimą.

Power Loading (Maitinimo apkrova)
Įjungia arba išjungia fiktyvią apkrovą. Kai maitinimo šaltinis yra su maža apkrova, įsijungs apsauga, dėl kurios jis išsijungs arba suges. Jei taip atsitinka, nustatykite į Enabled (Įjungta). Auto (Automatinis) leidžia BIOS automatiškai sukonfigūruoti šį nustatymą. (Numatytasis: Auto (Automatinis))
Resume by Alarm (Atnaujinimas pagal žadintuvą)
Nustato, ar įjungti sistemą norimu laiku. (Numatytasis: Išjungta)
Jei įjungta, nustatykite datą ir laiką taip:
Wake up day (Pažadinimo diena): Įjunkite sistemą konkrečiu laiku kiekvieną dieną arba konkrečią mėnesio dieną.
Wake up hour/minute/second (Pažadinimo valanda/minutė/sekundė): Nustatykite laiką, kada sistema bus įjungta automatiškai.
Pastaba: Naudojant šią funkciją, venkite netinkamo išjungimo iš operacinės sistemos arba kintamosios srovės atjungimo, kitaip nustatymai gali būti neveiksmingi.
RC6(Render Standby)
Leidžia nustatyti, ar integruota grafika pereina į budėjimo režimą, kad sumažėtų energijos suvartojimas. (Numatytasis: Įjungta)

Save & Exit (Išsaugoti ir išeiti)

Save & Exit Setup (Išsaugoti ir išeiti iš sąrankos)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip). Tai išsaugo pakeitimus CMOS ir išeina iš BIOS Setup programos. Pasirinkite No (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS Setup pagrindinį meniu.
Exit Without Saving (Išeiti neišsaugant)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip). Tai išeina iš BIOS Setup neišsaugant BIOS Setup padarytų pakeitimų CMOS. Pasirinkite No (Ne) arba paspauskite <Esc>, kad grįžtumėte į BIOS Setup pagrindinį meniu.
Load Optimized Defaults (Įkelti optimizuotus numatytuosius nustatymus)
Paspauskite <Enter> ant šio elemento ir pasirinkite Yes (Taip), kad įkeltumėte optimalius BIOS numatytuosius nustatymus. BIOS numatytieji nustatymai padeda sistemai veikti optimaliai. Visada įkelkite Optimized defaults (Optimizuotus numatytuosius nustatymus) atnaujinę BIOS arba išvalę CMOS reikšmes.
Boot Override (Paleidimo nepaisymas)
Leidžia pasirinkti įrenginį, iš kurio iškart paleisti sistemą. Paspauskite <Enter> ant pasirinkto įrenginio ir pasirinkite Yes (Taip), kad patvirtintumėte. Jūsų sistema bus automatiškai paleista iš naujo ir paleista iš to įrenginio.
Save Profiles (Išsaugoti profilius)
Ši funkcija leidžia išsaugoti dabartinius BIOS nustatymus į profilį. Galite sukurti iki 8 profilių ir išsaugoti kaip Setup Profile 1 (Sąrankos profilis 1) ~ Setup Profile 8 (Sąrankos profilis 8). Paspauskite <Enter>, kad užbaigtumėte. Arba galite pasirinkti Select File in HDD/FDD/USB (Pasirinkti failą HDD/FDD/USB), kad išsaugotumėte profilį savo saugojimo įrenginyje.
Load Profiles (Įkelti profilius)
Jei jūsų sistema tampa nestabili ir įkėlėte BIOS numatytuosius nustatymus, galite naudoti šią funkciją, kad įkeltumėte BIOS nustatymus iš anksčiau sukurto profilio, be vargo iš naujo konfigūruojant BIOS nustatymus. Pirmiausia pasirinkite profilį, kurį norite įkelti, tada paspauskite <Enter>, kad užbaigtumėte. Galite pasirinkti Select File in HDD/FDD/USB (Pasirinkti failą HDD/FDD/USB), kad įvestumėte anksčiau sukurtą profilį iš savo saugojimo įrenginio arba įkeltumėte profilį, automatiškai sukurtą BIOS, pvz., grąžinti BIOS nustatymus į paskutinius nustatymus, kurie veikė tinkamai (paskutinis žinomas geras įrašas).

Tvarkyklių diegimas

Prieš diegiant tvarkykles, pirmiausia įdiekite operacinę sistemą. (Toliau pateiktose instrukcijose kaip operacinės sistemos pavyzdys naudojama "Windows 10".)
Įdiegę operacinę sistemą, įdėkite pagrindinės plokštės tvarkyklių diską į optinį įrenginį. Spustelėkite pranešimą "Tap to choose what happens with this disc" (Bakstelėkite, kad pasirinktumėte, kas nutiks su šiuo disku) viršutiniame dešiniajame ekrano kampe ir pasirinkite "Run Run.exe" (Vykdyti Run.exe). (Arba eikite į "My Computer" (Mano kompiuteris), dukart spustelėkite optinį įrenginį ir paleiskite programą "Run.exe".)

"Xpress Install" automatiškai nuskaito jūsų sistemą ir pateikia visų tvarkyklių, kurias rekomenduojama įdiegti, sąrašą. Galite spustelėti mygtuką Xpress Install ir "Xpress Install" įdiegs visas pasirinktas tvarkykles. Arba spustelėkite rodyklės piktogramą, kad atskirai įdiegtumėte reikiamas tvarkykles.
