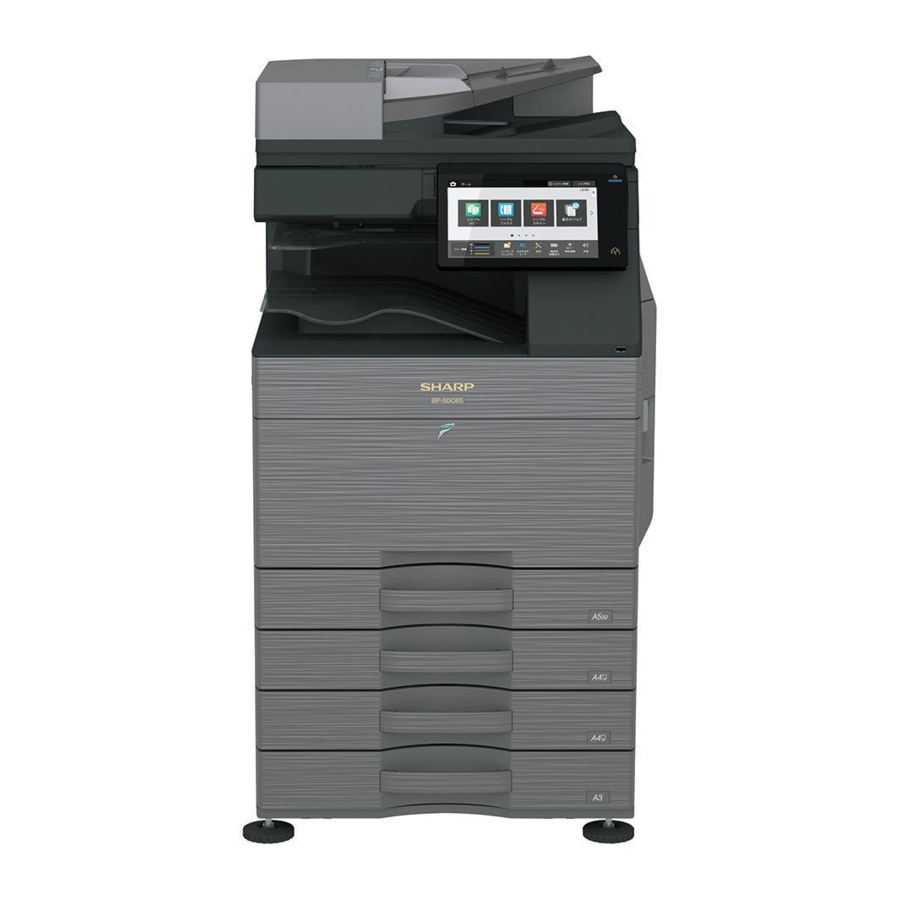

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Ръководство

КОНФИГУРАЦИЯ

Системна диаграма

Списък с опции

STD: Стандартно оборудване
OPT: Инсталируема опция
*1: Опция в някои райони
*2: Без поддръжка в някои райони

СИМУЛАЦИЯ

Общи сведения и цел

Режимът на симулация има следните функции: да показва работното състояние на машината, да идентифицира местоположението на проблема и причините в по-ранен етап и да настрои и регулира ефективно машината за подобрена използваемост.

1. Различни настройки
2. Настройка на спецификациите и функциите
3. Отмяна на проблеми
4. Проверка на работата
5. Проверка на броячите, изчистване на настройките
6. Проверка на данните за условията на работа на машината (хистерезис на работата), изчистване
7. Различен (регулиране, настройка, работа, броячи и т.н.) транспорт на данни.

Работното състояние и дисплеите зависят от дизайна на работния панел на машината.

Режим на симулация

Easy mode (Лесен режим)	Показва често използваните симулации за всяка категория, което позволява лесен достъп за техниците за промяна на настройките, извършване на поддръжка и настройки.
Classic mode (Класически режим)	Всички симулации са изброени и могат да бъдат достъпени чрез въвеждане на основния код, след това подкода, както е посочено в предишните серии модели.

Функция на всеки клавиш

No.	Име	Функция
1	TEST key (Клавиш ТЕСТ)	Change test mode (Промяна на тестовия режим)
2	Mode setting key (Клавиш за настройка на режим)	Change Easy mode, Classic mode (Промяна на лесен режим, класически режим)
3	Language setting key (Клавиш за настройка на език)	Change language in simulation mode (Промяна на езика в режим на симулация)
4	INFO key (Клавиш ИНФО)	Display operation of current display (Показване на операцията на текущия дисплей)
5	EXIT key (Клавиш ИЗХОД)	Exit from simulation mode (Изход от режим на симулация)
6	BACK key (Клавиш НАЗАД)	Back to the previous display (Връщане към предишния дисплей)
7	Clear key (Клавиш ИЗЧИСТИ)	Clear input value (Изчистване на въведената стойност)

Стартиране на симулацията

Влизане в режим на симулация.

1. Докоснете двукратно началния клавиш (HOME).
2. Докоснете секцията Ver display (Дисплей Вер) (екран за режим на въвеждане с 10 клавиша)

3. Докоснете клавиша (#) → клавиша Asterisk (*) → клавиша Clear (Изчисти) → клавиша Asterisk (*) → Готовност за въвеждане на основния код на симулацията.


ОСНОВЕН БЛОК

Разопаковане

1. Отрежете полипропиленовите ленти.

2. Отстранете горния капак, омекотяващите материали и кутията на основния блок.

3. Отстранете F - add. Отстранете виниловата торба на основния блок.

4. Издърпайте дръжките.

5. Повдигнете основния блок бавно от 4 човека и го поставете внимателно на равно и безопасно място.


Отстраняване на фиксиращата лента и защитния материал

1. Отворете предния капак и отстранете силикагел.

2. Натиснете заключващите лостове от двата края на кутията за отпадъчен тонер навътре и издърпайте кутията за отпадъчен тонер нагоре.

3. Отстранете лентата от кутията за отпадъчен тонер.
   * Лентата се използва при преместване на машината, така че я запазете, ако е необходимо.

4. Уверете се, че заключващият лост се е преместил в позицията, посочена със стрелката.

5. Отстранете защитния материал.

6. Отворете дясната врата.

7. Отстранете фиксиращия материал (4 места) на трансферния блок и етикета.


Проверка на опакованите артикули

No.	Име	Количество
1	Ръководство за експлоатация	1
2	Защитен лист	1

Освобождаване на заключването

1. Освобождаване на заключването на въртящата се плоча на тавата
   1. Издърпайте тавата. Завъртете фиксиращия материал и го отстранете. Отстранете предупредителния етикет.
      Прикрепете отстранения фиксиращ материал към позицията, показана на фигурата, за бъдеща употреба.
      Затворете тавата, която беше издърпана.

2. Освобождаване на заключването на скенера (блок с 2/3 огледала)
   1. Отстранете фиксиращия винт на оптичния блок и отстранете етикета с бележката.

   2. Прикрепете защитния лист. (Опакован артикул No.2)


Инсталация

Когато към машината е свързана опционална маса за подаване на хартия, разопаковайте и инсталирайте масата за подаване на хартия, след това разопаковайте машината.
Поставете машината сигурно върху опционалната маса и изпълнете процедурите за инсталиране на машината.
Поставете машината здраво и сигурно върху опционалната маса.

Тези модели са доставени с проявител, затворен в блока за проявител, и са извършили SIM25-2. Затова НЕ изпълнявайте SIM25-2 при инсталиране на машината.

Ако е изпълнен SIM25-2, заменете всички проявители с нови и изпълнете SIM25-2. Ако машината е била използвана без да е заменен новият проявител. Може да има проблем, свързан с експлоатационните характеристики.

Инсталиране на тонер касета

1. Разклатете хоризонтално тонер касетата няколко пъти
2. Отворете предния капак и поставете всяка тонер касета

Уверете се, че сте инсталирали цветната касета на съответните й позиции. Избягвайте инсталиране на различна цветна позиция.

Не поставяйте тонер касетата насила.
Натиснете я, докато касетата се заключи сигурно на мястото си.

Монтажно място на тонер касетата на всеки цвят

Почистване на прахоустойчивото стъкло на LSU

Прах от трансферния колан или затвора или друга съседна част може да попадне върху LSU по време на транспортиране или инсталиране. Уверете се, че сте почистили прахоустойчивото стъкло, преди да проверите качеството на изображението.

1. Откачете пръчката за почистване на LSU от предния капак.

2. Завъртете филцовата страна на почистващата пръчка надолу и я поставете. Плъзнете я напред-назад няколко пъти, за да почистите прахоустойчивото стъкло на LSU.

3. Върнете пръчката за почистване на LSU на предния капак така, че филтърът да е обърнат нагоре. Поставете издатината и я закрепете с три куки.

4. Прикрепете кутията за отпадъчен тонер.
   Двата края да са заключени надеждно.

5. Включете главния превключвател на захранването, след което затворете предния капак.

За опцията EXIT TRAY CABINET. Финишърът или шкафът за изходяща тава трябва да бъдат инсталирани, преди да включите машината, в противен случай ще се появи код L4-11.

6. Включете превключвателя на захранването на операторския панел.

Не работете с основния блок в продължение на 20 секунди след включване на захранването поради проверката на работата на контакта на зареждащия валяк.
* В редки случаи може да се появи дисплей JAM, когато се работи.
* Ако се появи дисплей JAM, отменете JAM, като отворите и затворите дясната врата и изчистите историята на JAM.

7. Натиснете OK (OK).

8. MFP Автоматично се рестартира и влиза в операция за допълване на тонер
   Потвърдете, че е показано "Toner replenishment in progress" (Допълването на тонер е в ход) и изчакайте, докато дисплеят изчезне (отнема 30 секунди - 4 минути)
   Забележка
   Тази процедура е за проверка на операцията по подаване на тонер от тонер касетата към DV блока. Времето за работа се различава в зависимост от количеството тонер в тонер касетата. Неравномерно разпределение на тонера и вътрешното състояние на тонер касетата.

Настройка на тавата за подаване на хартия

1. Системна настройка
   1. Докоснете клавиша [SETTINGS] (Настройки).
   2. Докоснете клавиша [Init. Install Settings] (Настройки за първоначална инсталация).
   3. Докоснете клавиша [Password] (Парола) при влизане в администратор. Въведете паролата с 10-клавишен. "admin"
   4. Докоснете клавиша [Paper Tray Settings] (Настройки на тавата за хартия), за да конфигурирате настройките. Тези настройки определят типа хартия, размера на хартията и функциите, разрешени за всяка тава за хартия. Когато бъде докоснат клавишът [Tray Settings] (Настройки на тавата), се появява списък, показващ тавите и текущите настройки.
   5. Докоснете клавиша [Each tray] (Всяка тава) в горния екран, за да промените настройките.
      Могат да бъдат конфигурирани следните настройки.

Артикул	Описание
Тип	Изберете типа хартия, която е заредена в тавата. Типовете хартия, които могат да бъдат избрани, варират в зависимост от тавата за хартия.
Размер	Изберете размера на хартията от списъка. Размерите на хартията, които могат да бъдат избрани, варират в зависимост от тавата. Размерите, които могат да бъдат избрани, също могат да бъдат ограничени от избрания по-горе тип хартия. Ако желаният размер не се появи в списъка, изберете [Custom Size] (Размер по избор) и въведете директно размера (само за байпас тавата).
Одобрена работа за подаване	Изберете режимите, които могат да се използват. Ако има функция, която не желаете да се използва с избраната тава, забранете функцията. Когато "Type" (Тип) е различен от обикновена хартия, рециклирана хартия, цветна хартия или потребителски тип, [Fax] (Факс) и [Internet Fax] (Интернет факс) не могат да бъдат избрани.

2. Настройка на размера на тавата
   1. Издърпайте тавата за хартия.
      Внимателно издърпайте тавата, докато спре.
      Ако в тавата остане хартия, я отстранете.

   2. Регулирайте направляващите плочи A и B, като стиснете техните заключващи лостове и ги плъзнете, за да съответстват на вертикалните и хоризонталните размери на хартията, която ще бъде заредена.
      Направляващите плочи A и B са плъзгащи се. Плъзнете всяка направляваща плоча, докато стискате нейния заключващ лост.

   3. Регулирайте направляващите плочи A и B, като стиснете техните заключващи лостове


Настройка на спецификациите

Използвайте SIM26-6, за да зададете дестинацията на машините.

SIM No		Съдържание
26	6	Използва се за задаване на дестинацията.

След приключване на настройките на дестинацията, променете зададените стойности, за да персонализирате следните настройки.

SIM No		Съдържание
26	3	Използва се за задаване на режима на спецификация на одитора.
	5	Използва се за задаване на режима на отчитане на общия брояч и брояча за поддръжка.
	18	Използва се за задаване на ДА/НЕ на режима за пестене на тонер (само във версиите за Обединеното кралство и Япония) * За други версии на дестинации, тази настройка се прави от потребителската програма.
	29	Използва се за задаване на режим за дистанционно актуализиране на фърмуера.
	52	Използва се за задаване на ДА/НЕ за броене, когато хартия, която не е за печат, преминава през всеки брояч.

Проверка на качеството на изображението

Елементи за изпълнение

Изпълнете следните елементи.

No.	Item	SIM
1	Регулиране на изкривяването на изображението на печатащия механизъм (Ръчно регулиране) / Регулиране на фазата на OPC барабана (Автоматично регулиране) / Регулиране на цветното регистриране (Автоматично регулиране)	50-22
2	Проверка на цветния баланс и плътност на копиране
3	Проверка на цветния баланс/плътност на принтера	64-5

Когато има дефекти в картина според посоченото по-горе съдържание, изпълнете следното съдържание и потвърдете картина.

No.	Item	SIM
4	Регулиране на цветния баланс на копиране/принтер (Автоматично регулиране)	46-74
5	Центриране на изображението за печат/сканиране, регулиране на позицията на водещия ръб	50-10

Описание

1. Регулиране на изкривяването на изображението на печатащия механизъм (Ръчно регулиране) / Регулиране на фазата на OPC барабана (Автоматично регулиране) / Регулиране на цветното регистриране (Автоматично регулиране)

Тази настройка извършва настройката за изкривяване на изображението на печатащия механизъм, настройката на фазата на OPC барабана и настройката на цветното регистриране едновременно.

1. Влезте в режим SIM50-22.
2. Натиснете клавиша [EXECUTE] (ИЗПЪЛНИ).
   Клавишът [EXECUTE] (ИЗПЪЛНИ) е осветен и автоматичната настройка на регистрирането на изображението е стартирана. (Отнема около 30 секунди за завършване на настройката.)
3. Когато настройката е завършена, клавишът [EXECUTE] (ИЗПЪЛНИ) се връща към нормалния дисплей и се показва стойността на резултата от настройката.
   Текущото ниво на изкривяване за всеки цвят се показва в секцията за показване SKEW (ИЗКРИВЯВАНЕ).

4. Запишете показаното ниво на изкривяване.
   (Значение на стойността на нивото на изкривяване и процедурата за регулиране)
   * Ако "OK" се показва за всички елементи на SKEW C, M и Y, няма нужда да се извършва настройката.
   * Когато "R" се показва в началото на стойността, завъртете винта за регулиране на изкривяването на LSU по посока на часовниковата стрелка.
   * Когато "L" се показва в началото на стойността, завъртете винта за регулиране на изкривяването на LSU обратно на часовниковата стрелка.
   * Количеството на завъртане на винта за регулиране съответства на всяка стойност на регулиране. C, M и Y показват броя на щракванията. Показваната стойност се закръглява в десетичната точка.
   * "C, M и Y(SKEW)" показва броя на стъпките за регулиране на всяка настройка на винта за регулиране на C, M и Y.
   Съдържание в ( )
   MIAN, SUB: Разлика от предишната стойност на регулиране на регистрирането на изображението.
   Пример:
   Ако е 105 за този път и 103 за предишния път, той се показва като 105.0 (+2.0).
   SKEW: Преценка на резултата от регулирането на изкривяването на LSU. OK или NG.
   PHASE: Стойност за регулиране на фазата на OPC барабана от предишния път
5. Повторете процедурите от 2) до 4) и проверете, за да потвърдите, че C, M и Y (SKEW) са OK.
   Ако някой от тях е NG, завъртете винта за регулиране на изкривяването на LSU на съответния цвят, за да регулирате.


Когато настройката е направена чрез завъртане на винта за регулиране на изкривяването на LSU на K, състоянията на C, M и Y (SKEW) се променят. Изпълнете SIM50-22, за да проверите и потвърдите, че C, M и Y (SKEW) са OK.
Когато възникне аномалия, се показва "ERROR" (ГРЕШКА).
В този случай проверете всяка секция на задвижването и секцията на процеса.

2. Проверка на цветния баланс и плътност на копиране
   Метод
   Направете копие на сивата тестова карта (UKOG-0162FCZZ) и копие на обслужващата цветна тестова карта (UKOG-0326FCZZ/UKOG-0326FC11) и проверете дали са правилни.
   1. Забележка за изпълнение на проверката на цветния баланс и плътност в режима на цветно копиране За да проверите цветния баланс и плътност на копиране, използвайте сивата тестова карта (UKOG-0162FCZZ) и обслужващата цветна тестова карта (UKOG- 0326FCZZ/UKOG-0326FC11). Задайте нивото на плътност на копиране на "3" в режим Text/Printed Photo (Текст/Отпечатана снимка) (Ръчно) и направете копие.
      По това време всички настройки на цветния баланс в режима за настройка на потребителя трябва да бъдат зададени по подразбиране (център). В допълнение, не забравяйте да използвате посочената хартия за цвят.
   2. Забележка за проверка на плътността в режима на монохромно копиране
      За да проверите плътността, използвайте сивата тестова карта (UKOG-0162FCZZ). Задайте нивото на плътност на копиране на "Manual 3" (Ръчно 3) в режим Text/Printed Photo (Текст/Отпечатана снимка) (Ръчно).
      В допълнение, всички настройки на цветния баланс в режима за настройка на потребителя трябва да бъдат зададени по подразбиране (център).

[Проверете със сивата тестова карта (UKOG-0162FCZZ)]
При проверката на плътността на копиране със сивата тестова карта, проверете, за да се уверите в следните условия.

За цветния (сив) баланс използвайте обслужващата цветна тестова карта (UKOG- 0326FCZZ/UKOG-0326FC11), за да проверите.

[Проверете с обслужващата цветна тестова карта (UKOG-0326FCZZ/UKOG- 0326FC11)]
При проверката на цветния баланс на копиране с обслужващата цветна тестова карта, проверете, за да се уверите в следните условия.

1. Елементи за проверка на цветното копиране (Проверете, за да потвърдите следното:)

   1. Има 12 празни области.
   2. Регистриранията (една точка за основното сканиране и една точка за подсканирането) не са изместени.
   3. Може да се види разделителната способност от 5.0 (5 точки).
   4. Разликата в цветовете в сивия баланс между страните F и R не е толкова голяма.
   5. Няма бели и черни линии.
   6. Цветните текстове са ясно възпроизведени.
   7. Плътната плътност не е толкова лека.
2. Елементи за проверка на монохромното копиране (Проверете, за да потвърдите следното:)

   1. Има 12 празни области.
   2. Може да се види разделителната способност от 4.0 (5 точки).
   3. Разликата в плътността между страните F и R не е толкова голяма.
   4. Няма бели и черни линии.
   5. Плътната плътност не е толкова лека.
   6. Черната градация с ниска плътност е копирана леко.

3. Проверка на цветния баланс/плътност на принтера
   Метод
   Изпълнете SIM64-5, за да отпечатате модела за тестване на печат.


Задайте всяка зададена стойност по подразбиране и натиснете клавиша [EXECUTE] (ИЗПЪЛНИ). Моделът за тестване на печат е отпечатан.

Плътността на печат трябва да се променя постепенно от по-светло ниво към по-тъмно ниво. Посоката на промяна на плътността не трябва да се обръща. Нивото на плътност на всеки цвят трябва да бъде почти на същото ниво.

4. Регулиране на цветния баланс и плътност на копиране/принтер (Автоматично регулиране)

Когато е инсталирана опция за принтер, не забравяйте да изпълните горния елемент.

1. Влезте в режим SIM46-74.
2. Натиснете клавиша [EXECUTE] (ИЗПЪЛНИ).
   Извършва се контрол на процеса с висока плътност и се отпечатва изображението на цветната корекция на копиране (модел за регулиране). (Автоматично се избира хартия A4/11" x 8.5" или A3/11" x 17".)
3. Задайте хартията за изображение на цветната корекция (модел за регулиране), отпечатана в процедура 2), върху масата за документи.
   Задайте хартията за изображение на цветната корекция (модел за регулиране), отпечатана в процедура 2), върху масата за документи. Поставете изображението на цветната корекция така, че тънките линии да са от лявата страна. По това време поставете 5 листа бяла хартия върху отпечатаното изображение на цветната корекция (модел за регулиране).

4. Изберете цел [FACTORY] (ФАБРИЧНА) и натиснете клавиша [EXECUTE] (ИЗПЪЛНИ).
   Когато цветният баланс е персонализиран с ръчната настройка на цветния баланс (SIM46-21) според заявката на потребителя и цветният баланс е регистриран със SIM63-7 като обслужваща цел, ако се изисква цветният баланс да бъде регулиран, изберете целта [SER- VICE] (ОБСЛУЖВАНЕ).
   Автоматично се изпълнява настройката на цветния баланс на копиране и се отпечатва изображението на цветната корекция за проверка на цветния баланс.
   Ако има линии или неясен печат на отпечатания модел за проверка, проверете печатащия механизъм за проблеми.

5. Натиснете клавиша [EXECUTE] (ИЗПЪЛНИ).
   Изображението на цветната корекция на принтера (модел за регулиране) е отпечатано. (Автоматично се избира хартия A4/11" x 8.5" или A3/11" x 17".)
6. Задайте хартията за изображение на цветната корекция (модел за регулиране), отпечатана в процедура 5), върху масата за документи.
   Задайте хартията за изображение на цветната корекция (модел за регулиране), отпечатана в процедура 2), върху масата за документи. Поставете изображението на цветната корекция така, че тънките линии да са от лявата страна. По това време поставете 5 листа бяла хартия върху отпечатаното изображение на цветната корекция (модел за регулиране).

7. Изберете цел [FACTORY] (ФАБРИЧНА) и натиснете клавиша [EXECUTE] (ИЗПЪЛНИ).
   Когато цветният баланс е персонализиран с ръчната настройка на цветния баланс (SIM67-25) според заявката на потребителя и цветният баланс е регистриран като обслужваща цел със SIM67- 27, ако цветният баланс е регулиран към този цветен баланс, изберете целта [SERVICE] (ОБСЛУЖВАНЕ).
   Автоматично се извършва настройката на цветния баланс на принтера (стъпка 1) и се отпечатва изображението на цветната корекция за проверка на цветния баланс.
   Ако има линии или неясен печат на отпечатания модел за проверка, проверете печатащия механизъм за проблеми.

8. Показва се менюто за първоначална настройка на корекцията на полутоновото изображение. Натиснете клавиша [OK] (ОК).
   Извършва се първоначалната настройка на корекцията на полутоновото изображение.
9. Изчакайте, докато се покаже клавишът [EXECUTE] (ИЗПЪЛНИ). Когато се покаже, натиснете го.
   Извършва се корекцията на полутоновото изображение.
10. Когато се покаже "COMPLETED THIS PROCEDURE" (ПРОЦЕДУРАТА Е ЗАВЪРШЕНА), операцията по регулиране е завършена.
    Отменете SIM46-74.

Резултатът от регулирането става валиден само когато и двете регулирания в режима на копиране и в режима на принтер са завършени.
Например, ако настройката на цветния баланс на копиране (автоматична настройка) е извършена и симулацията е отменена, резултатът от настройката е невалиден.

11. Проверете цветния баланс и плътност на копиране. (Вижте елемента за проверка на цветния баланс и плътност на копиране.)
12. Проверете цветния баланс и плътност на принтера. (Вижте елемента за проверка на цветния баланс и плътност на принтера.)

Ако цветният баланс или плътността не са на задоволително ниво дори след изпълнение на автоматичните и ръчните настройки, може да има друга причина.
Отстранете причината, поправете или извършете необходимите работи и повторете настройката от началото.
Ако цветният баланс или плътността не са задоволителни, регулирайте цветния баланс на копиране и принтер чрез SIM46-74.

5. Центриране на изображението за печат/сканиране, регулиране на позицията на водещия ръб.
   Преди да изпълните тази настройка, не забравяйте да проверите следните елементи.
   * Трябва да има тава с хартия A4 (LT) в нея.
   1. Влезте в режим SIM50-10.
   2. Изберете тава за подаване на хартия 1.
   3. Поставете хартия A4 (11 X 8.5) в тавата за подаване на хартия 1.
   4. Проверете, за да потвърдите, че вътрешното измерение на отпечатания полутонов модел е 240 1.2mm.
   5. Измерете размера на празната площ на модела за регулиране в посока на предната/ задната рамка (количество празна площ от страна F) и тази в посока на транспортиране (количество празна площ на водещия ръб).
      Проверете, за да потвърдите, че всички следните условия са изпълнени.


Процедури за изчисляване и въвеждане на стойности за регулиране
(Пример) Количество празна площ на водещия ръб

1. Измерете чрез визуален контрол.
   → Резултат от измерването: 4.5mm
2. Изчислете количеството на изместване.
   Целевата стойност е стойността на спецификацията (централна стойност) от 3mm.
   * За количеството празна площ от страна F целта е 2mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Изчислете стойността за регулиране. Извадете 5 от количеството на изместване от -0.5mm.
   * За количеството на изместване от 0.1mm, стойността за регулиране се променя с 1.
   Когато текущата стойност е 50:
   → [50 – 5 = 45]
4. Въведете стойността за регулиране за SUB-CS1.
   → Въведете [45].

6. Въведете MAIN-CS1 (празна площ от страна F) и SUB-CS1 (празна площ на водещия ръб) и натиснете бутона OK (ОК).
   Въведете изчислените стойности за регулиране за количеството на изместване към MAIN-CS1/SUB-CS1 и натиснете бутона OK (ОК). (Курсорът може да се използва вместо бутона.)
7. След като въведете стойностите за регулиране, отпечатайте отново и проверете, за да потвърдите, че количествата за избягване са регулирани към целевия диапазон.

BP-DE12/DE13/DE14 ЧЕКМЕДЖЕ ЗА ХАРТИЯ

(ПОСТАВКА/550/2x550/3x550 ЧЕКМЕДЖЕ ЗА ХАРТИЯ)

Разопаковане

Преди инсталиране се уверете, че както работният, така и главният превключвател на захранването са изключени и извадете щепсела от контакта. Уверете се, че индикаторът за данни на работния панел не свети или мига, когато извършвате инсталацията.

Проверка на опакованите артикули

No.	Име	Количество
1	Настолен модул	1
2	Фиксиращи винтове (M4 x 8)	4
3	Десен регулатор	1

Инсталиране

Регулиране на позицията на регулатора

1. Прикрепете десния регулатор (Опакован артикул № 3)


Забележка
Ако следващата опция не е инсталирана едновременно, регулаторът трябва да бъде инсталиран.

• ГОЛЯМ КАПАЦИТЕТ НА ТАВАТА
• FINISHER (1k)
• SADDLE STITCH FINISHER (1K)
• FINISHER (3K)
• SADDLE STITCH FINISHER (3K)

За да осигурите безопасност, поставете десния регулатор, докато се заключи.

2. Завъртете всеки регулатор, за да фиксирате настолния модул.


Свързване на основния модул и настолния модул

1. Поставете основния модул върху настолния модул.

Използвайте човешка сила от четирима или повече души, за да повдигнете основния модул.

Поставете основния модул върху настолния модул бавно, като съобразите външните линии. Проверете, за да се уверите, че позициониращият щифт в горната част на настолния модул е здраво зацепен в позициониращия канал на основния модул.

2. Извадете тавата 1 и тавата 2.

3. Повдигнете свързващите пластини от дясната и лявата страна на предната страна на настолния модул и ги фиксирайте с фиксиращите винтове (Опакован артикул № 2).

4. Прикрепете тавата 1 и тавата 2.

5. Отстранете капака на задната част на основното тяло. И ги фиксирайте с фиксиращите винтове (Опакован артикул № 2). Върнете малките капаци.


Освободете ключалката

1. Издърпайте всяка тава. Завъртете и отстранете фиксиращия материал и отстранете предпазния лист.
   Прикрепете отстранения фиксиращ материал към позицията, показана на фигурата, за съхранение.
   Затворете касетата, която беше извадена.


Преди да включите захранването, проверете дали фиксиращият материал на тавата е освободен. Ако захранването е включено, без да е освободен фиксиращият материал, може да възникне проблем.

Свързване на конектора

1. Отстранете капака от задната страна на машината.

2. Свържете конектора.

3. Разделете основата на капака в клещи.

4. Прикрепете капака.


Регулиране

Преди инсталиране се уверете, че както работният, така и главният превключвател на захранването са изключени и извадете щепсела от контакта. Уверете се, че индикаторът за данни на работния панел не свети или мига, когато извършвате инсталацията.

Включете захранването на основния модул

1. Свържете щепсела на машината към контакта и включете главния превключвател на захранването и превключвателя на захранването на работния панел.

Забележка
За настройка на размера на тавата вижте "Настройка на размера на тавата".

Регулиране на изместването на изображението от центъра

Забележка
Позицията на водещия ръб на изображението и стойността на регулиране на изместването от центъра на настолния модул са зададени на средната стойност при изпращане от фабриката.
Следователно тази настройка трябва да се извърши само когато се прецени, че трябва да се извърши чрез проверка на отпечатаното изображение.

* Трябва да има тава с хартия A4 (LT) в нея.

1. Влезте в режим SIM50-10.
2. Изберете източник на подаване на хартия "3" (CS2).
3. Задайте хартия A4 (11 X 8.5) на тавата за подаване на хартия CS2.
4. Проверете, за да потвърдите, че вътрешното измерение на отпечатания полутонов модел е 240 1,2 мм.
   Ако горното условие не е изпълнено, следвайте и повторете процедурите на ADJ4A (Сервизно ръководство), докато не се получи задоволителен резултат.
5. Измерете размера на празната област на шаблона за регулиране в посока на предната/задната рамка (количество празно място от страна F) и тази в посока на транспортиране (количество празно място на водещия ръб).
   Проверете, за да потвърдите, че всички следващи условия са изпълнени.


Процедури за изчисляване и въвеждане на стойности за регулиране
(Пример) Количество празно място на водещия ръб

1. Измерете чрез визуална проверка. Резултат от измерването: 4,5 мм
2. Изчислете размера на изместването.
   Целевата стойност е спецификационната стойност (централна стойност) от 3 мм.
   * За количеството празно място от страна F целта е 2 мм.
   → [4 – 4,5 = -0,5 (мм)]
3. Изчислете стойността на регулиране. Извадете 5 от размера на изместването от -0,5 мм.
   * За размера на изместването от 0,1 мм стойността на регулиране се променя с 1.
   → Когато текущата стойност е 50: [50 – 5 = 45]
4. Въведете стойността на регулиране за SUB-CS2/CS3/CS4. Въведете [45].

6. Въведете MAIN-CS2 (Празно място от страна F) и SUB-CS2 (Празно място на водещия ръб) и натиснете бутона OK. Въведете изчислените стойности на регулиране за размера на изместването в MAIN-CS2/SUB-CS2 и натиснете бутона OK. (Курсорът може да се използва вместо бутона.)
7. След като въведете стойностите на регулиране, отпечатайте отново и проверете, за да потвърдите, че сумите за избягване са коригирани в целевия диапазон.

Изпълнете процедури 4) до 7) за всяка тава за подаване на хартия.

BP-DE15 SHEET PAPER DRAWER

(ПОСТАВКА/550&2100 SHEET PAPER DRAWER)

Разопаковане

Ако съединителят бъде изваден първо, той може да се повреди по време на процедурите по инсталиране. Затова го дръжте опакован, докато разопаковате, и го разопаковайте само когато свързвате съединителя към машината.

Проверка на опакованите артикули

No.	Наименование	Количество
1	Поставка за бюро	1
2	Фиксиращи винтове (M4 x 8)	4
3	Десен регулатор	1

Инсталиране

Преди да инсталирате, уверете се, че сте изключили както превключвателите за работа, така и за основното захранване, и изключете щепсела от контакта. Уверете се, че индикаторът за данни на операторския панел не свети или не мига, когато извършвате инсталацията.

Регулиране на позицията на регулатора

1. Прикрепете десен регулатор (Опакован артикул No.3)


Забележка
Ако следната опция не е инсталирана едновременно, регулаторът трябва да бъде инсталиран.

• ГОЛЯМ КАПАЦИТЕТ ТАВА
• FINISHER (1k)
• SADDLE STITCH FINISHER (1K)
• FINISHER (3K)
• SADDLE STITCH FINISHER (3K)

За да гарантирате безопасността, поставете десния регулатор, докато се заключи.

2. Завъртете всеки регулатор, за да фиксирате поставката за бюро.

Свързване на основния модул и поставката за бюро

1. Поставете основния модул върху поставката за бюро.

Използвайте мъжка сила от четирима или повече души, за да повдигнете основния модул.

Поставете основния модул върху поставката за бюро бавно, като съобразите външните линии. Проверете, за да се уверите, че позициониращият щифт в горната част на поставката за бюро е здраво захванат в позициониращия жлеб на основния модул.

2. Извадете тавата 1 и тавата 2.

3. Повдигнете свързващите плочи от дясната и лявата страна на предната страна на поставката за бюро и ги фиксирайте с фиксиращите винтове (Опакован артикул No.2).

4. Прикрепете тава 1 и тава 2.

5. Свалете малкия капак от дясната и лявата страна на задната част на основното тяло. И ги фиксирайте с фиксиращите винтове (Опакован артикул No.2). Върнете малките капаци.


Освободете заключването

1. Издърпайте тавата. Завъртете и отстранете фиксиращия материал и отстранете предпазния лист.
   Прикрепете отстранения фиксиращ материал към позицията, показана на фигурата за съхранение.

2. Издърпайте всяка тандемна тава. Завъртете и отстранете фиксиращия материал и отстранете предпазния лист.
   Прикрепете отстранения фиксиращ материал към позицията, показана на фигурата за съхранение.
   Затворете тавата, която беше извадена.


Преди да включите захранването, проверете дали фиксиращият материал на тавата е освободен. Ако захранването бъде включено, без да се освободи фиксиращият материал, може да възникне проблем.

Свързване на съединителя

1. Отстранете капака от задната страна на машината.

2. Свържете съединителя.

3. Отделете основата на капака в клещи.

4. Прикрепете капака.


Включете захранването на основния модул

1. Включете щепсела на машината в контакта и включете главния превключвател на захранването и превключвателя на захранването на операторския панел.

Настройка на тавата

1. Системни настройки
   1. Докоснете клавиша [Initial Installation Settings] (Първоначални настройки за инсталиране) на сензорния панел.
   2. Докоснете [Tray Settings] (Настройки на тавата) за съответната настройка. Настройте типа хартия, размера на хартията и Feeding Approved Job (Захранване Одобрена задача) за всяка тава. Докоснете клавиша [Tray Settings] (Настройки на тавата), за да покажете списъка с тави и текущите настройки.
   3. Докоснете съответния клавиш за тава, за да покажете екрана за настройки. Елементите за настройка са изброени по-долу:

Елементи за настройка	Описание
Тип	Изберете типа хартия, която ще се използва. Типът избираем тип хартия варира в зависимост от тавата.
Размер	Изберете размера на хартията, която ще се използва. Избираемият размер варира в зависимост от тавата. Избираемият размер може да бъде ограничен в зависимост от тавата, избрана в Type (Тип) по-горе. Ако подходящата тава не е в списъка, изберете [Size Input] (Въвеждане на размер) и посочете размера директно. (Това е разрешено само за Bypass Tray (Байпас тава).)
Feeding Approved Job	Изберете одобрения режим на задача. Деактивирайте функцията, не искате да извършвате задача с помощта на избраната тава. [Fax] (Факс) и [Internet Fax] (Интернет факс) не могат да бъдат избрани, ако [Type] (Тип) е настроен на нещо различно от Plain Paper (Обикновена хартия), Recycle Paper (Рециклирана хартия), Color paper (Цветна хартия) или User Type (Тип потребител).

2. Настройка на размера на тавата
   1. Тава 2
      1. Издърпайте тавата за хартия.
         Издърпайте тавата леко, докато спре.
         Извадете хартията, заредена в тавата.
      2. Регулирайте направляващите плочи A и B, като стиснете техните заключващи лостове и ги плъзнете, за да съответстват на надлъжните и напречните размери на хартията, която ще се зарежда.
         Направляващите плочи A и B могат да се плъзгат. Плъзнете всяка направляваща плоча, докато стискате нейния заключващ лост, за да регулирате размера на хартията.

   2. Тава 3 (A4/LT)
      1. Издърпайте тандемната тава за подаване на хартия.
      2. Отстранете регулиращата плоча на тандемната тава, докато натискате кука.

      3. Поставете Adjust plate boss (Издатина на регулиращата плоча) в отворите на регулиращата плоча на тандемната тава за подходящ размер.

      4. Натиснете тандемната тава за подаване на хартия.
   3. Тава 4 (A4/LT/B5)
      1. Издърпайте тандемната тава за подаване на хартия.
      2. Отстранете регулиращата плоча на тандемната тава, докато натискате кука.

      3. Поставете Adjust plate boss (Издатина на регулиращата плоча) в отворите на регулиращата плоча на тандемната тава за подходящ размер.

      4. Поставете регулиращата плоча за задния ръб B5, за да настроите размера A4/LT. Изправете регулиращата плоча, за да настроите размера B5.

      5. Натиснете тандемната тава за подаване на хартия.
3. Настройка на размера
   Изпълнете SIM26-2 "Size setting" (Настройка на размера) с операциите с клавиши на основния модул.
   1. Менюто за избор на размер на поставката за бюро с голям капацитет се показва на дисплея за работни съобщения.
   2. Изберете бутон за размер, който да бъде зададен на екрана за съобщения.

Регулиране на отместването на изображението от центъра

Забележка
Позицията на водещия ръб на изображението и стойността на регулиране на отместването от центъра на поставката за бюро са зададени на средната стойност при изпращане от фабриката.
Следователно, това регулиране трябва да се извърши само когато се прецени, че трябва да се изпълни чрез проверка на отпечатаното изображение.

* Трябва да има тава с хартия A4 (LT) в нея.

1. Изпълнете SIM50-10.
2. Изберете източник на подаване на хартия "3" (CS2).
3. Задайте хартия A4 (11 X 8.5) на тавата за подаване на хартия CS2.
4. Проверете, за да потвърдите, че вътрешният размер на отпечатания полутонов модел е 240 1,2 mm.
   Ако горното условие не е изпълнено, следвайте и повторете процедурите на ADJ4A (Сервизно ръководство), докато се получи задоволителен резултат.
5. Измерете размера на празната област на модела за регулиране в посока на предната/задната рамка (количество празно място от страна F) и в посока на транспортиране (количество празно място на водещия ръб).
   Проверете, за да потвърдите, че всички следващи условия са изпълнени.


Процедури за изчисляване и въвеждане на стойности за регулиране
(Пример) Количество празно място на водещия ръб

1. Измерете чрез визуален преглед. Резултат от измерването: 4,5 mm
2. Изчислете количеството на отместване.
   Целевата стойност е спецификационната стойност (централна стойност) от 3 mm.
   * За количеството празно място от страна F целта е 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Изчислете стойността на регулиране. Извадете 5 от количеството на отместване от -0,5 mm.
   * За количеството на отместване от 0,1 mm стойността на регулиране се променя с 1.
   → Когато текущата стойност е 50:
   [50 – 5 = 45]
4. Въведете стойността на регулиране за SUB-CS2.
   → Въведете [45].

6. Въведете MAIN-CS2 (Празно място от страна F) и SUB-CS2 (Празно място на водещия ръб) и докоснете бутона OK (OK).
   Въведете изчислените стойности на регулиране за количеството на отместване в MAIN-CS2/SUB-CS2 и докоснете бутона OK (OK). (Курсорът може да се използва вместо бутона.)
7. След като въведете стойностите на регулиране, отпечатайте отново и проверете, за да потвърдите, че количествата на избягване са регулирани в целевия диапазон.

Извършете процедури 4) до 7) за всяка тава за подаване на хартия.

BP-LC10 ГОЛЯМ КАПАЦИТЕТ НА ТАВАТА

Разопаковане

Ако конекторът бъде премахнат първо, той може да се повреди по време на инсталационните процедури. Затова го дръжте опакован при разопаковането и го разопаковайте само когато свързвате конектора към машината.

Проверка на опакованите артикули

No.	Име	Количество
1	Тава с голям капацитет	1
2	Горна монтажна плоча	2
3	Свързващ блок	1
4	Фиксиращ винт A (Шестостенна шайба S-tight M4x18)	4
5	Фиксиращ винт B (Шестостенна шайба S-tight M4x12)	2
6	Фиксиращ винт C (M4x8 чашка)	1
7	LCC направляващ лист	1

Инсталация

Преди инсталацията се уверете, че сте изключили ключовете за работния и основния захранващ ток и сте извадили щепсела от контакта. Уверете се, че индикаторът за данни на операторския панел не свети или не мига, когато извършвате инсталацията.

Освободете ключалката

1. Отстранете фиксиращия винт на бюрото за подаване на хартия.


ЗАБЕЛЕЖКА: Преди да включите захранването, проверете дали фиксиращият винт на тавата е отстранен. Ако захранването се включи, без да е отстранен фиксиращият винт, може да се получи проблем.

Свързване на основния блок и тавата с голям капацитет

1. Прикрепете горната монтажна плоча (Опакован елемент No.2) към дясната страна на основния блок с фиксиращия винт A (Опакован елемент No.4). При инсталиране поставете гумената част ( ) на горната монтажна плоча от долната страна.
   Забележка
   Ако е инсталиран десен регулатор, отстранете го.

2. Отстранете десния капак на вратата от машината.

3. Прикрепете LCC направляващия лист (Опакован елемент No.7) върху направляващата за влизане на хартията.
   Почистете повърхността на LCC направляващия лист със спирт.


4. Отстранете фиксиращите винтове (1 бр.) на машината и отстранете капачката на винта. И отстранете долния десен капак.

5. Временно закрепете фиксиращия винт B (Опакован елемент No.5) по средата.

6. Поставете временно закрепения винт B в ключовия отвор в свързващия блок и временно закрепете свързващия блок.

7. Закрепете другия фиксиращ винт B и затегнете здраво временно фиксирания винт B.

8. Прикрепете отново долния десен капак към основния блок.

9. Закрепете фиксиращия винт и прикрепете капачката на винта обратно към основния блок.

10. Като повдигате секцията, отбелязана с поставете свързващия блок в тавата с голям капацитет и закрепете фиксиращия винт C (Опакован елемент No.6) на отметката A на свързващия блок.


Регулиране на височината

1. Приближете тавата с голям капацитет по-близо до основния блок.

2. Проверете дали проверовъчното ребро за регулиране на височината на тавата с голям капацитет и оста на горната монтажна плоча, монтирана към основния блок, са на една и съща линия.

3. Ако не се изисква регулиране на височината, поставете тавата с голям капацитет още по-навътре.
   Ако се изисква регулиране на височината, изпълнете процедурата за регулиране от 4).

4. Разхлабете регулиращия винт от страна F.
   ЗАБЕЛЕЖКА: Използвайте регулиращия винт от предната страна за регулирането. Не докосвайте винта от задната страна.
   ЗАБЕЛЕЖКА: Ако винтът е разхлабен или отстранен при сервизиране, не забравяйте да изпълните регулиране на височината C след приключване на сервизирането.

5. В случай на преместване надясно, натиснете предната горна секция и поставете проверовъчното ребро за регулиране на височината, така че да е на една и съща линия с оста на горната монтажна плоча. Поставете тавата с голям капацитет в основния блок.

6. В случай на преместване наляво, повдигнете решетката, така че проверовъчното ребро за регулиране на височината да е на една и съща линия с оста на горната монтажна плоча, и поставете тавата с голям капацитет.

7. Затегнете разхлабения винт.


Свързване на конектора

1. Отстранете капака на конектора.
   Не използвайте отстранения капак на конектора.

2. Свържете конектора.
   Ако нагревателният комплект не е инсталиран, няма нужда да свързвате нагревателния конектор към конектора.


Превключвател за размер на хартията

1. Отстранете задния капак.

2. Отстранете фиксиращия винт (4 бр. син винт) от горната и долната страна на страничната плоча F и страничната плоча R.

3. Поставете долната страна според гравираната маркировка от долната страна на страничната плоча F и страничната плоча R. Затегнете горната и долната страна с помощта на отстранените фиксиращи винтове.


4. Превключване на задната ръбова плоча
   Отстранете сините винтове, фиксиращи съответно горната и долната задна ръбова плоча.

5. Поставете направляващата за размера според гравираната маркировка. Затегнете горната и долната страна с помощта на отстранените фиксиращи винтове (A4).

6. Прикрепете задния капак.


Включете захранването на основния блок

1. Свържете щепсела на машината към електрическия контакт и включете главния превключвател на захранването и превключвателя на захранването на операционния панел.

Настройка на размера

Изпълнете SIM26-2 "Size setting" (Настройка на размера) с клавишните операции на основния блок.

1. Менюто за избор на размер на тавата с голям капацитет се показва на дисплея на операционното съобщение.
2. Изберете бутон за размер, който да бъде настроен на екрана за съобщения.

Регулиране на отклонението на изображението от центъра

1. Регулиране със симулацията
   Забележка
   Позицията на водещия ръб на изображението и стойността за регулиране на отклонението от центъра на тавата с голям капацитет са зададени на средната стойност при изпращане от завода.
   Затова това регулиране трябва да се извърши само когато се прецени да се извърши чрез проверка на отпечатаното изображение.
   * Трябва да има тава с хартия A4 (LT) в нея.
   1. Изпълнете SIM50-10.
   2. Изберете източник на подаване на хартия "6" (LCC).
   3. Поставете хартия A4 (11 X 8.5) върху тавата за подаване на хартия LCC.
   4. Проверете, за да потвърдите, че вътрешното измерение на отпечатания полутонов модел е 240 1,2 мм.
      Ако горното условие не е изпълнено, следвайте и повторете процедурите на ADJ4A (Сервизно ръководство), докато се получи задоволителен резултат.
   5. Измерете размера на празната площ на модела за регулиране в посока на предния/задния кадър (количество празно място от страна F) и в посока на транспортиране (количество празно място от водещия ръб).
      Проверете, за да потвърдите, че всички следващи условия са изпълнени.


Процедури за изчисляване и въвеждане на стойностите за регулиране
(Пример) Количество празно място от водещия ръб

1. Измерете чрез визуален преглед.
   → Резултат от измерването: 4,5 мм
2. Изчислете количеството на изместване. Целевата стойност е спецификационната стойност (централна стойност) от 3 мм.
   * За количеството празно място от страна F, целта е 2 мм.
   → [4 – 4,5 = -0,5 (мм)]
3. Изчислете стойността за регулиране. Извадете 5 от количеството на изместване от -0,5 мм.
   * За количеството на изместване от 0,1 мм, стойността за регулиране се променя с 1.
   → Когато текущата стойност е 50:
   [50 – 5 = 45]
4. Въведете стойността за регулиране за SUB-LC.
   → Въведете [45].

6. Въведете MAIN-LC (празно място от страна F) и SUB-LC (празно място от водещия ръб) и натиснете бутона OK (OK).
   Въведете изчислените стойности за регулиране на количеството на изместване към MAIN-LC/SUB-LC и натиснете бутона OK (OK). (Курсорът може да се използва вместо бутона.)
7. След като въведете стойностите за регулиране, отпечатайте отново и проверете, за да потвърдите, че количествата празно място са регулирани в целевия диапазон.

Изпълнете процедури от 4) до 7) за всяка тава за подаване на хартия.

2. Механично регулиране
   Тъй като регулирането на отклонението от центъра се извършва при изпращане, по принцип няма нужда да се извършва това регулиране. Ако обаче центърът е изместен, обикновено се използва симулацията. Ако изместването не бъде отстранено, изпълнете следните процедури за регулиране.
   1. Когато изместването е от предната страна
      За да регулирате линията на печат в посока A от центъра на хартията, както е показано на фигурата:
      1. Разхлабете двата фиксиращи винта (червени винтове) на плочата за регулиране на размера на предната/задната направляваща и преместете плочата за регулиране на размера на направляващата в посока A (страна R) с количеството на изместване и затегнете червените фиксиращи винтове (по 2 за всяка).
         След това направете копие, за да проверите, че няма повече изместване. Повтаряйте процедурите, докато не остане изместване.

   2. Когато изместването е от задната страна
      За да регулирате линията на печат в посока B от центъра на хартията, както е показано на фигурата:
      1. Разхлабете двата фиксиращи винта (червени винтове) на плочата за регулиране на размера на предната/задната направляваща и преместете плочата за регулиране на размера на направляващата в посока B (страна F) с количеството на изместване и затегнете червените фиксиращи винтове (по 2 за всяка).
         След това направете копие, за да проверите, че няма повече изместване. Повтаряйте процедурите, докато не остане изместване.


MX-LT10 LONG PAPER FEEDING TRAY

Разопаковане

Проверка на опакованите артикули

№	Име	Количество
1	Тава за подаване на дълги хартии	1

Инсталиране

Не пъхайте пръст в куката на тавата.

Прикачване на тава за подаване на дълги хартии

1. Отворете водача за тавата за подаване на дълги хартии и го закачете за ключалката на тавата за подаване на дълги хартии.

2. Издърпайте водача на машината.

3. Закачете тавата за подаване на дълги хартии към водача на машината.

4. Поставете водача на машината.


Тази тава може да се използва само за подаване на дълги хартии.

Не оставяйте дълги хартии за продължителен период от време.

Можете да използвате дълги хартии с тази тава.

Включете захранването на основния модул

1. Свържете щепсела на машината към контакта и включете главния превключвател на захранването и превключвателя на захранването на операторския панел.

Настройка на тавата

Използвайте SIM26-50, за да зададете "Banner size print" (Печат с размер на банер) на 1.

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Ръководство

Налични езици
