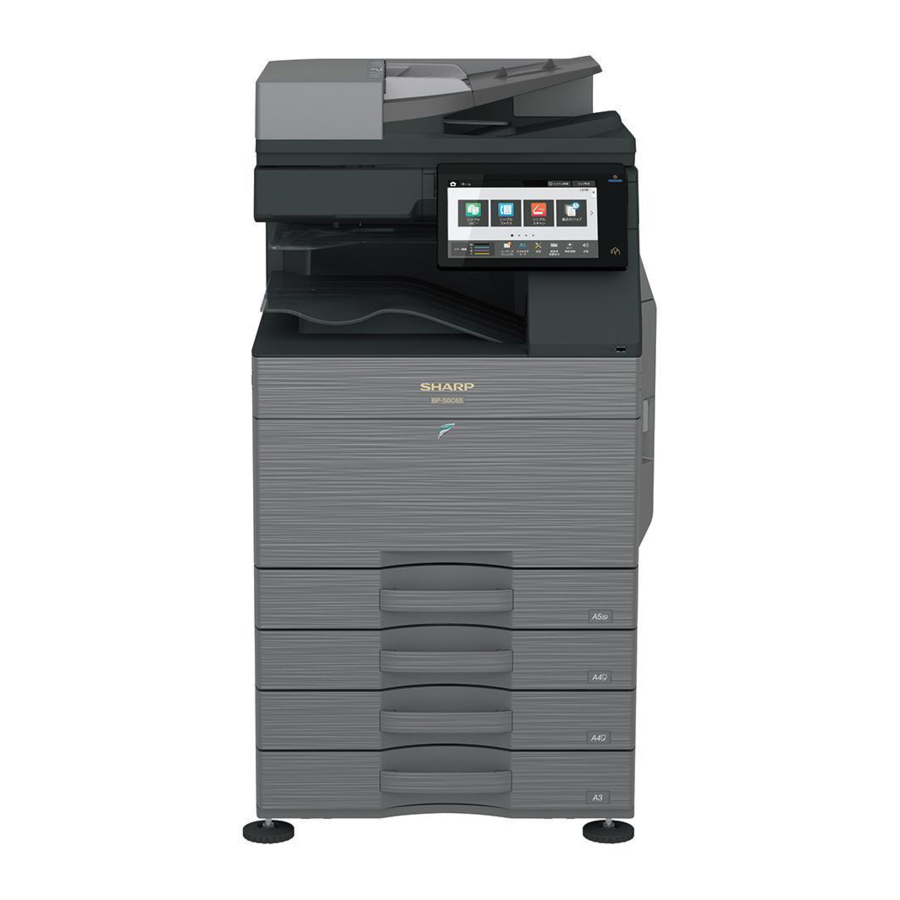

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Manual

KONFIGURATION

Systemdiagram

Liste over muligheder

STD: Standardudstyr
OPT: Mulighed for installation
*1: Mulighed i nogle områder
*2: Ingen support i nogle områder

SIMULATION

Generelt og formål

Simulationsfunktionen har følgende funktioner, til at vise maskinens driftsstatus, identificere problemets placering og årsager i en tidligere fase og til effektivt at opsætte og justere maskinen for forbedret vedligeholdelse.

1. Forskellige justeringer
2. Indstilling af specifikationer og funktioner
3. Annullering af problemer
4. Driftskontrol
5. Tællerkontrol, indstilling af rydning
6. Maskinens driftsforhold (driftshysterese) datakontrol, rydning
7. Forskellige (justeringer, indstillinger, drift, tællere osv.) datatransport.

Driftsprocedurerne og displayene afhænger af designet af maskinens betjeningspanel.

Simulationsfunktion

Easy mode (Nem tilstand)	Viser almindeligt anvendte simuleringer for hver kategori, hvilket giver nem adgang for teknikere til at ændre indstillinger, udføre vedligeholdelse og justeringer.
Classic mode (Klassisk tilstand)	Alle simuleringer er angivet og kan tilgås ved at indtaste hovedkoden og derefter underkoden som i tidligere modelserier.

Funktion af hver tast

Nr.	Navn	Funktion
1	TEST key (TEST-tast)	Change test mode (Skift testtilstand)
2	Mode setting key (Tilstandsindstillingstast)	Change Easy mode, Classic mode (Skift nem tilstand, klassisk tilstand)
3	Language setting key (Sprogindstillingstast)	Change language in simulation mode (Skift sprog i simuleringstilstand)
4	INFO key (INFO-tast)	Display operation of current display (Vis betjening af nuværende display)
5	EXIT key (EXIT-tast)	Exit from simulation mode (Afslut simuleringstilstand)
6	BACK key (TILBAGE-tast)	Back to the previous display (Tilbage til forrige display)
7	Clear key (Ryd-tast)	Clear input value (Ryd indtastet værdi)

Start af simuleringen

Gå ind i simuleringstilstand.

1. Dobbelttryk på HOME-tasten
2. Tryk på Ver display section (Versionsdisplaysektion) (10-key mode input mode screen (10-tasters tilstand inputtilstandsskærm))

3. Tryk på (#) key (tasten (#)) → Asterisk (*) key (Asterisk (*)-tasten) → Clear key (Ryd-tasten) → Asterisk (*) key (Asterisk (*)-tasten) → Klar til indtastning af hovedkode for simulering.


HOVEDENHED

Udpakning

1. Klip polypropylenbåndene over.

2. Fjern topdækslet, polstringsmaterialerne og hovedenhedens kabinet.

3. Fjern F-add. Fjern vinylposen fra hovedenheden.

4. Træk grebene ud.

5. Løft hovedenheden langsomt med 4 personer, og sæt den forsigtigt på et fladt og sikkert sted.


Fjernelse af fikseringstape og beskyttelsesmateriale

1. Åbn frontdækslet, og fjern silicagelen.

2. Skub låsehåndtagene i begge ender af spildtonerboksen indad, og træk spildtonerboksen op.

3. Fjern tape fra spildtonerboksen.
   * Tape bruges, når maskinen flyttes, så behold den efter behov.

4. Sørg for, at låsehåndtaget er flyttet til den position, der er angivet med pilen.

5. Fjern beskyttelsesmaterialet.

6. Åbn højre dør.

7. Fjern fikseringsmaterialet (4 steder) på overførselsenheden og etiketten.


Kontrol af pakkede varer

Nr.	Navn	Mængde
1	Betjeningsvejledning	1
2	Beskyttelsesark	1

Låsefrigivelse

1. Låsefrigivelse af bakkerotationsplade
   1. Træk bakken ud. Drej fikseringsmaterialet, og fjern det. Fjern forsigtighedsmærket.
      Fastgør det fjernede fikseringsmateriale til den position, der er vist på figuren til fremtidig brug.
      Luk bakken, der blev trukket ud.

2. Låsefrigivelse af scanner (2/3 spejlenhed)
   1. Fjern den optiske enheds fikseringsskrue, og fjern notemærket.

   2. Fastgør beskyttelsesarket. (Pakket vare nr. 2)


Installation

Når et valgfrit papirmagasin er tilsluttet maskinen, skal du pakke papirmagasinet ud og installere det og derefter pakke maskinen ud.
Placer maskinen sikkert på den valgfrie disk, og udfør maskinens installationsprocedurer.
Placer maskinen fast og sikkert på det valgfrie skrivebord.

Disse modeller er blevet leveret med udviklerenheden lukket inde i udviklerenheden og udført SIM25-2. Derfor må du IKKE udføre SIM25-2 ved maskininstallation.

Hvis SIM25-2 er udført, skal du udskifte alle udviklerne med nye og udføre SIM25-2. Hvis maskinen er blevet brugt uden at udskifte den nye udvikler. Det kan være problemer relateret til levetidsydelsen.

Installation af tonerpatron

1. Ryst tonerpatronen vandret flere gange
2. Åbn frontdækslet, og indsæt hver tonerpatron

Sørg for at installere farvepatronen i de korrekte positioner. Undgå installation til en anden farveposition.

Undlad at tvinge tonerpatronen i.
Skub den ind, indtil patronen er sikkert låst på plads.

Monteringssted for tonerpatronen for hver farve

Rengøring af LSU's støvtætte glas

Støv fra overførselsbæltet eller lukkeren eller en anden tilstødende del kan falde ned på LSU'en under transport eller installation. Sørg for at rengøre det støvtætte glas, inden du kontrollerer billedkvaliteten.

1. Frakobl LSU-rengøringsbøjlen fra frontdækslet.

2. Vend rengøringsbøjlens filtside nedad, og indsæt den. Skub den frem og tilbage et par gange for at rengøre LSU's støvtætte glas.

3. Sæt LSU-rengøringsstangen tilbage på frontdækslet, så filten vender opad. Tilpas tappen, og fastgør den med tre paler.

4. Fastgør spildtonerboksen.
   Begge ender er låst sikkert.

5. Tænd for hovedafbryderen, og luk derefter frontdækslet.

For destinationen EXIT TRAY CABINET-tilvalg. Efterbehandler eller udgangsbakkekabinet skal installeres, før maskinen tændes, ellers opstår L4-11-kode.

6. Tænd for betjeningspanelets strømafbryder.

Betjen ikke hovedenheden i 20 sekunder efter at have tændt for strømmen på grund af kontaktbetjeningskontrollen af opladningsrullen.
* I sjældne tilfælde kan JAM-displayet vises, når det betjenes.
* Hvis JAM-displayet vises, skal du annullere JAM ved at åbne og lukke højre dør og rydde JAM-historikken.

7. Tryk på OK.

8. MFP genstartes automatisk og går ind i tonerpåfyldningsfunktionen
   Bekræft, at "Tonerpåfyldning i gang" vises, og vent, indtil displayet forsvinder (det tager 30 sek. - 4 min.)
   Bemærk
   Denne procedure er til kontrol af tonerforsyningsfunktionen fra tonerpatronen til DV-enheden. Betjeningstiden varierer afhængigt af tonermængden i tonerpatronen. Ujævn fordeling af toner og tonerpatronens interne tilstand.

Opsætning af papirmagasin

1. Systemindstilling
   1. Tryk på tasten [SETTINGS] (INDSTILLINGER).
   2. Tryk på tasten [Init. Install Settings] (Init. Installer indstillinger).
   3. Tryk på tasten [Password] (Adgangskode) ved administratorlogin. Indtast adgangskoden med 10-tasters. "admin"
   4. Tryk på tasten [Paper Tray Settings] (Papirmagasinindstillinger) for at konfigurere indstillingerne. Disse indstillinger specificerer papirtype, papirstørrelse og funktioner, der er tilladt for hvert papirmagasin. Når der trykkes på tasten [Tray Settings] (Magasinindstillinger), vises en liste, der viser magasinerne og de aktuelle indstillinger.
   5. Tryk på tasten [Each tray] (Hvert magasin) på ovenstående skærm for at ændre indstillingerne.
      Følgende indstillinger kan konfigureres.

Element	Beskrivelse
Type	Vælg den type papir, der er ilagt i magasinet. De papirtyper, der kan vælges, varierer afhængigt af papirmagasinet.
Size (Størrelse)	Vælg papirstørrelsen på listen. De papirstørrelser, der kan vælges, varierer fra magasin til magasin. De størrelser, der kan vælges, kan også være begrænset af den papirtype, der er valgt ovenfor. Hvis den ønskede størrelse ikke vises på listen, skal du vælge [Custom Size] (Tilpasset størrelse) og indtaste størrelsen direkte (kun til bypass-magasinet).
Feeding Approved Job (Job, der godkendes til indføring)	Vælg de tilstande, der kan bruges. Hvis der er en funktion, du ikke ønsker at bruge sammen med det valgte magasin, skal du deaktivere funktionen. Når "Type" er andet end almindeligt papir, genbrugspapir, farvet papir eller en brugertype, kan [Fax] og [Internet Fax] ikke vælges.

2. Opsætning af magasinstørrelse
   1. Træk papirmagasinet ud.
      Træk forsigtigt bakken ud, indtil den stopper.
      Hvis der er papir tilbage i magasinet, skal du fjerne det.

   2. Juster styrepladerne A og B ved at trykke deres låsehåndtag sammen og skyde dem, så de matcher de lodrette og vandrette dimensioner på det papir, der skal ilægges.
      Styrepladerne A og B kan skydes. Skyd hver styreplade, mens du trykker låsehåndtaget sammen.

   3. Juster styrepladerne A og B ved at trykke deres låsehåndtag sammen


Opsætning af specifikationer

Brug SIM26-6 til at indstille maskinens destination.

SIM-nr.		Indhold
26	6	Bruges til at indstille destinationen.

Når du har fuldført destinationsindstillingerne, skal du ændre de indstillede værdier for at tilpasse følgende indstillinger.

SIM-nr.		Indhold
26	3	Bruges til at indstille revisorspecifikationstilstanden.
	5	Bruges til at indstille tællefunktionen for den samlede tæller og vedligeholdelsestælleren.
	18	Bruges til at indstille JA/NEJ for tonersparetilstanden (kun i versionerne til Storbritannien og Japan) * For andre destinationsversioner foretages denne opsætning af brugerprogrammet.
	29	Bruges til at indstille fjernfirmwareopdateringstilstand.
	52	Bruges til at indstille JA/NEJ for optælling, når der føres ikke-printpapir gennem hver tæller.

Kontrol af billedkvalitet

Udførelsespunkter

Udfør følgende punkter.

Nr.	Punkt	SIM
1	Justering af billedforvrængning i udskriftsenhed (Manuel justering) / Fasejustering af OPC-tromle (Automatisk justering) / Farveregistreringsjustering (Automatisk justering)	50-22
2	Kontrol af kopiers farvebalance og tæthed
3	Kontrol af printerfarvebalance/tæthed	64-5

Når der er fejl i et billede på grund af ovennævnte indhold, udfører du følgende indhold og bekræfter et billede.

Nr.	Punkt	SIM
4	Justering af kopier/printerfarvebalance (Automatisk justering)	46-74
5	Justering af udskrivnings-/scanningsbillede, der er ude af midten, førende kantposition	50-10

Beskrivelse

1. Justering af billedforvrængning i udskriftsenhed (Manuel justering) / Fasejustering af OPC-tromle (Automatisk justering) / Farveregistreringsjustering (Automatisk justering)

Denne justering udfører justeringen af billedforvrængning i udskriftsenheden, fasejusteringen af OPC-tromlen og farveregistreringsjusteringen samtidigt.

1. Gå til SIM50-22-tilstand.
2. Tryk på tasten [EXECUTE] (Udfør).
   Tasten [EXECUTE] (Udfør) er fremhævet, og den automatiske billedregistreringsjustering startes. (Det tager ca. 30 sekunder at fuldføre justeringen.)
3. Når justeringen er fuldført, vender tasten [EXECUTE] (Udfør) tilbage til den normale visning, og værdien af justeringsresultatet vises.
   Det aktuelle hældningsniveau for hver farve vises i SKEW-visningssektionen.

4. Skriv det viste hældningsniveau ned.
   (Betydning af hældningsniveauværdien og justeringsproceduren)
   * Hvis "OK" vises for alle elementer i SKEW C, M og Y, er det ikke nødvendigt at udføre justeringen.
   * Når "R" vises foran værdien, skal du dreje LSU-hældningsjusteringsskruen med uret.
   * Når "L" vises foran værdien, skal du dreje LSU-hældningsjusteringsskruen mod uret.
   * Drejningsmængden af justeringsskruen svarer til hver justeringsværdi. C, M og Y angiver antal klik. Den viste værdi afrundes ved decimaltegnet.
   * "C, M og Y(SKEW)" viser antallet af justeringskliktrin for hver justeringsskrue for C, M og Y.
   Indhold i ( )
   MIAN, SUB: Forskel fra den forrige justeringsværdi for billedregistrering.
   Eksempel:
   Hvis 105 for denne gang og 103 for den forrige gang, vises det som 105,0 (+2,0).
   SKEW: Bedømmelse af LSU-hældningsjusteringsresultatet. OK eller NG.
   PHASE: OPC-tromlefasejusteringsværdi for den forrige gang
5. Procedurerne 2) til 4) igen, og kontrollér for at bekræfte, at C, M og Y (SKEW) er OK.
   Hvis et af dem er NG, skal du dreje LSU-hældningsjusteringsskruen for den tilsvarende farve for at justere.


Når justeringen foretages ved at dreje LSU-hældningsjusteringsskruen for K, ændres tilstandene for C, M og Y (SKEW). Udfør SIM50-22 for at kontrollere for at bekræfte, at C, M og Y (SKEW) er OK.
Når der opstår en abnormitet, vises "ERROR" (Fejl).
I dette tilfælde skal du kontrollere hver drevsektion og processektionen.

2. Kontrol af kopiers farvebalance og tæthed
   Metode
   Lav en kopi af det grå testdiagram (UKOG-0162FCZZ) og en kopi af servicefarvetestdiagrammet (UKOG-0326FCZZ/UKOG-0326FC11), og kontrollér, at de er korrekte.
   1. Bemærkning til udførelse af farvebalance- og tæthedskontrollen i farvekopitilstanden For at kontrollere kopiernes farvebalance og tæthed skal du bruge det grå testdiagram (UKOG-0162FCZZ) og servicefarvetestdiagrammet (UKOG- 0326FCZZ/UKOG-0326FC11). Indstil kopieringstæthedsniveauet til "3" i tilstanden Tekst/Udskrevet foto (Manuel), og lav en kopi.
      På det tidspunkt skal alle farvebalancejusteringer i brugerjusteringstilstanden indstilles til standard (center). Sørg desuden for at bruge det specificerede papir til farve.
   2. Bemærkning til kontrol af tætheden i sort/hvid-kopitilstanden
      For at kontrollere tætheden skal du bruge det grå testdiagram (UKOG-0162FCZZ). Indstil kopieringstæthedsniveauet til "Manuel 3" i tilstanden Tekst/Udskrevet foto (Manuel).
      Desuden skal alle farvebalancejusteringer i brugerjusteringstilstanden indstilles til standard (center).

[Kontrollér med det grå testdiagram (UKOG-0162FCZZ)]
Ved kopieringstæthedskontrollen med det grå testdiagram skal du kontrollere for at sikre følgende forhold.

Til farvebalancen (grå) skal du bruge servicefarvetestdiagrammet (UKOG- 0326FCZZ/UKOG-0326FC11) til at kontrollere.

[Kontrollér med servicefarvetestdiagrammet (UKOG-0326FCZZ/UKOG- 0326FC11)]
Ved farvebalancekontrollen med servicefarvetestdiagrammet skal du kontrollere for at sikre følgende forhold.

1. Farvekopikontrolpunkter (Kontrollér for at bekræfte følgende:)

   1. Der er 12 tomme områder.
   2. Registreringer (ét punkt for hovedscanningen og ét punkt for subscanningen) er ikke forskudt.
   3. Opløsningen på 5,0 (5 punkter) kan ses.
   4. Farveforskellen i gråbalance mellem F- og R-siden er ikke så stor.
   5. Der er ingen hvide og sorte streger.
   6. Farvetekster gengives tydeligt.
   7. Massiv tæthed er ikke så lys.
2. Sort/hvid-kopikontrolpunkter (Kontrollér for at bekræfte følgende:)

   1. Der er 12 tomme områder.
   2. Opløsningen på 4,0 (5 punkter) kan ses.
   3. Tæthedsforskellen mellem F- og R-siden er ikke så stor.
   4. Der er ingen hvide og sorte streger.
   5. Massiv tæthed er ikke så lys.
   6. Den sorte gradation med lav tæthed kopieres let.

3. Kontrol af printerfarvebalance/tæthed
   Metode
   Udfør SIM64-5 for at udskrive udskrivningstestmønsteret.


Indstil hver indstillingsværdi til standard og tryk på tasten [EXECUTE] (Udfør). Udskrivningstestmønsteret udskrives.

Udskrivningstætheden skal ændres gradvist fra det lysere niveau til det mørkere niveau. Tæthedsændringsretningen må ikke vendes. Tæthedsniveauet for hver farve skal næsten være på samme niveau.

4. Justering af kopiers/printerfarvebalance og tæthed (Automatisk justering)

Når en printeroption er installeret, skal du sørge for at udføre ovenstående punkt.

1. Gå til SIM46-74-tilstand.
2. Tryk på tasten [EXECUTE] (Udfør).
   Den høje tæthedsproceskontrol udføres, og kopifarvepatchbilledet (justeringsmønster) udskrives. (A4/11" x 8,5" eller A3/11" x 17" papir vælges automatisk.)
3. Indstil farvepatchbilledet (justeringsmønster) papir, der er udskrevet i procedure 2) på dokumentbordet.
   Indstil farvepatchbilledet (justeringsmønster), der er udskrevet i procedure 2) på dokumentbordet. Placer farvepatchbilledet, så de fine linjer er i venstre side. På det tidspunkt skal du placere 5 ark hvidt papir på det udskrevne farvepatchbillede (justeringsmønster).

4. Vælg [FACTORY] (Fabriks)-mål, og tryk på tasten [EXECUTE] (Udfør).
   Når farvebalancen er tilpasset af den manuelle farvebalancejustering (SIM46-21) i henhold til brugerens anmodning, og farvebalancen er registreret med SIM63-7 som servicemål, hvis det er nødvendigt at justere farvebalancen, skal du vælge [SER- VICE] (Service)-målet.
   Justeringen af kopifarvebalancen udføres automatisk og udskriver kontrolpatchbilledet til farvebalancen.
   Hvis der er striber eller utydelige udskrifter på det udskrevne kontrolmønster, skal du kontrollere udskriftsenheden for eventuelle problemer.

5. Tryk på tasten [EXECUTE] (Udfør).
   Printerfarvepatchbilledet (justeringsmønster) udskrives. (A4/11" x 8,5" eller A3/11" x 17" papir vælges automatisk.)
6. Indstil farvepatchbilledet (justeringsmønster), der er udskrevet i procedure 5) på dokumentbordet.
   Indstil farvepatchbilledet (justeringsmønster), der er udskrevet i procedure 2) på dokumentbordet. Placer farvepatchbilledet, så de fine linjer er i venstre side. På det tidspunkt skal du placere 5 ark hvidt papir på det udskrevne farvepatchbillede (justeringsmønster).

7. Vælg [FACTORY] (Fabriks)-mål, og tryk på tasten [EXECUTE] (Udfør).
   Når farvebalancen er tilpasset med den manuelle farvebalancejustering (SIM67-25) i henhold til brugerens anmodning, og farvebalancen er registreret som servicemål med SIM67- 27, hvis farvebalancen justeres til den farvebalance, skal du vælge [SERVICE] (Service)-målet.
   Printerfarvebalancejusteringen (trin 1) udføres automatisk, og kontrolpatchbilledet til farvebalancen udskrives.
   Hvis der er striber eller utydelige udskrifter på det udskrevne kontrolmønster, skal du kontrollere udskriftsenheden for eventuelle problemer.

8. Den indledende indstillingsmenu for halvtonebilledkorrektionen vises. Tryk på tasten [OK] (OK).
   Den indledende indstilling af halvtonebilledkorrektionen udføres.
9. Vent, indtil tasten [EXECUTE] (Udfør) vises. Når den vises, skal du trykke på den.
   Halvtonebilledkorrektionen udføres.
10. Når "COMPLETED THIS PROCEDURE" (Denne procedure er fuldført) vises, er justeringshandlingen fuldført.
    Annuller SIM46-74.

Justeringsresultatet bliver kun gyldigt, når begge justeringer i kopitilstanden og i printertilstanden er fuldført.
Hvis f.eks. justeringen af kopifarvebalancen (automatisk justering) udføres, og simuleringen annulleres, er justeringsresultatet ugyldigt.

11. Kontrollér kopiernes farvebalance og tæthed. (Se punktet om kontrol af kopiernes farvebalance og tæthed.)
12. Kontrollér printerens farvebalance og tæthed. (Se punktet om kontrol af printerens farvebalance og tæthed.)

Hvis farvebalancen eller tætheden ikke er på det tilfredsstillende niveau, selv efter udførelse af de automatiske og manuelle justeringer, kan der være en anden årsag.
Foretag fejlfinding af årsagen, reparer eller udfør nødvendige arbejder, og gentag justeringen fra begyndelsen.
Hvis farvebalancen eller tætheden ikke er tilfredsstillende, skal du justere kopiernes og printerens farvebalance med SIM46-74.

5. Udskrivnings-/scanningsbillede, der er ude af midten, justering af førende kantposition.
   Før du udfører denne justering, skal du sørge for at kontrollere følgende punkter.
   * Der skal være en bakke med A4-papir (LT) i den.
   1. Gå til SIM50-10-tilstand.
   2. Vælg en papirfremføringsbakke 1.
   3. Indstil A4-papir (11 X 8,5) på papirfremføringsbakken 1.
   4. Kontrollér for at bekræfte, at den indvendige dimension af det udskrevne halvtonebillede er 240 1,2 mm.
   5. Mål den tomme områdestørrelse af justeringsmønsteret i retningen foran/bagside (F-side tomme mængde) og den i transportretningen (Tom mængde af førende kant).
      Kontrollér for at bekræfte, at alle følgende forhold er opfyldt.


Beregning og indtastningsprocedurer for justeringsværdier
(Eksempel) Tom mængde af førende kant

1. Mål ved visuel inspektion.
   → Måleresultat: 4,5 mm
2. Beregn forskydningsmængden.
   Målværdien er specifikationsværdien (centerværdi) på 3 mm.
   * For F-side tomme mængde er målet 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Beregn justeringsværdien. Træk 5 fra forskydningsmængden på -0,5 mm.
   * For forskydningsmængden på 0,1 mm varieres justeringsværdien med 1.
   Når den aktuelle værdi er 50:
   → [50 – 5 = 45]
4. Indtast justeringsværdien for SUB-CS1.
   → Indtast [45].

6. Indtast MAIN-CS1 (F-side tom) og SUB-CS1 (Tom førende kant), og tryk på knappen OK (OK).
   Indtast de beregnede justeringsværdier for forskydningsmængden til MAIN-CS1/SUB-CS1, og tryk på knappen OK (OK). (Cursoren kan bruges i stedet for knappen.)
7. Når du har indtastet justeringsværdierne, skal du udskrive igen og kontrollere for at bekræfte, at undgåelsesmængderne justeres til målområdet.

BP-DE12/DE13/DE14 ARKPAPIRSKUFFE

(STATIV/550/2x550/3x550 ARKPAPIRSKUFFE)

Udpakning

Før installation skal du sørge for at slukke både drifts- og hovedstrømkontakterne og tage stikket ud af stikkontakten. Sørg for, at datalampen på betjeningspanelet ikke lyser eller blinker under installationen.

Kontrol af pakkede varer

Nr.	Navn	Antal
1	Skrivebordsenhed	1
2	Fastgørelsesskruer (M4 x 8)	4
3	Højre justering	1

Installation

Justering af justeringsposition

1. Fastgør højre justering (pakket vare nr. 3)


Bemærk
Hvis følgende mulighed ikke er installeret samtidigt, skal justeringen installeres.

• BAKKE MED STOR KAPACITET
• EFTERBEHANDLER (1k)
• SADDLE STITCH-EFTERBEHANDLER (1K)
• EFTERBEHANDLER (3K)
• SADDLE STITCH-EFTERBEHANDLER (3K)

For at sikre sikkerheden skal du indsætte højre justering, indtil den er låst.

2. Drej hver justering for at fastgøre skrivebordsenheden.


Tilslutning af hovedenhed og skrivebordsenhed

1. Sæt hovedenheden på skrivebordsenheden.

Brug mandskab på fire personer eller mere til at løfte hovedenheden.

Placer hovedenheden langsomt på skrivebordsenheden ved at tilpasse de udvendige linjer. Kontroller, at positioneringsstiften oven på skrivebordsenheden er sikkert indgrebet i positioneringsrillen på hovedenheden.

2. Fjern bakke 1 og bakke 2.

3. Løft forbindelsespladerne på højre og venstre side af forsiden af skrivebordsenheden, og fastgør dem med fastgørelsesskruerne (pakket vare nr. 2).

4. Fastgør bakke 1 og bakke 2.

5. Fjern dækslet på hovedhusets bagside. Og fastgør dem med fastgørelsesskruerne (pakket vare nr. 2). Returner små dæksler.


Frigør låsen

1. Træk hver bakke ud. Drej og fjern fastgørelsesmaterialet, og fjern forsigtighedsarket.
   Fastgør det fjernede fastgørelsesmateriale til den position, der er vist på figuren til opbevaring.
   Luk kassetten, som blev trukket ud.


Før du tænder for strømmen, skal du kontrollere, at bakkens fastgørelsesmateriale er frigjort. Hvis strømmen tændes uden at frigøre fastgørelsesmaterialet, kan der opstå problemer.

Tilslutning af stik

1. Fjern dækslet fra maskinens bagside.

2. Tilslut stikket.

3. Adskil dækslets base i tang.

4. Fastgør dækslet.


Justering

Før installation skal du sørge for at slukke både drifts- og hovedstrømkontakterne og tage stikket ud af stikkontakten. Sørg for, at datalampen på betjeningspanelet ikke lyser eller blinker under installationen.

Tænd for strømmen til hovedenheden

1. Sæt maskinens stik i stikkontakten, og tænd for hovedstrømkontakten og betjeningspanelets strømkontakt.

Bemærk
Se "Opsætning af bakkestørrelse" for indstilling af bakkestørrelsen.

Justering af billedets centerforskydning

Bemærk
Billedets forkantposition og justeringsværdien for centerforskydningen af skrivebordsenheden er blevet indstillet til gennemsnitsværdien ved forsendelse fra fabrikken.
Derfor skal denne justering kun udføres, når der træffes en beslutning om at udføre den ved at kontrollere det udskrevne billede.

* Der skal være en bakke med A4-papir (LT) i den.

1. Gå til SIM50-10-tilstand.
2. Vælg en papirtilførselskilde "3" (CS2).
3. Indstil A4-papir (11 x 8,5) på CS2-papirtilførselsbakken.
4. Kontroller, at det indvendige mål af det udskrevne halvtonemønster er 240 1,2 mm.
   Hvis ovenstående betingelse ikke er opfyldt, skal du følge og gentage procedurerne i ADJ4A (servicemanual), indtil der opnås et tilfredsstillende resultat.
5. Mål tomrummets størrelse af justeringsmønsteret i retningen foran/bagrammen (F-side tomrumsmængde) og i transportretningen (forkant tomrumsmængde).
   Kontroller, at alle følgende betingelser er opfyldt.


Beregnings- og indtastningsprocedurer for justeringsværdier
(Eksempel) Forkant tomrumsmængde

1. Mål ved visuel inspektion. Måleresultat: 4,5 mm
2. Beregn forskydningsmængden.
   Målværdien er specifikationsværdien (centerværdi) på 3 mm.
   * For F-side tomrumsmængden er målet 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Beregn justeringsværdien. Træk 5 fra forskydningsmængden på -0,5 mm.
   * For forskydningsmængden på 0,1 mm varieres justeringsværdien med 1.
   → Når den aktuelle værdi er 50: [50 – 5 = 45]
4. Indtast justeringsværdien for SUB-CS2/CS3/CS4. Indtast [45].

6. Indtast MAIN-CS2 (F-side tomrum) og SUB-CS2 (forkant tomrum), og tryk på OK (OK)-knappen. Indtast de beregnede justeringsværdier for forskydningsmængden til MAIN-CS2/SUB-CS2, og tryk på OK (OK)-knappen. (Markøren kan bruges i stedet for knappen.)
7. Når du har indtastet justeringsværdierne, skal du udskrive igen og kontrollere, at undgåelsesmængderne er justeret til målområdet.

Udfør procedure 4) til 7) for hver papirtilførselsbakke.

BP-DE15 ARK PAPIRSKUFFE

(STATIV/550&2100 ARK PAPIRSKUFFE)

Udtagning af emballage

Hvis stikket fjernes først, kan det blive beskadiget under installationsproceduren. Opbevar det derfor emballeret under udpakningen. Og pak det kun ud, når stikket skal tilsluttes maskinen.

Kontrol af pakkede emner

Nr.	Navn	Mængde
1	Bordpladeenhed	1
2	Fastgørelsesskruer (M4 x 8)	4
3	Højre justeringsanordning	1

Installation

Før installation skal du sørge for at slukke for både betjenings- og hovedstrømafbryderen og frakoble strømstikket fra stikkontakten. Sørg for, at datalampen på betjeningspanelet ikke lyser eller blinker under installationen.

Justering af justeringsanordningens position

1. Fastgør højre justeringsanordning (pakket vare nr. 3)


Bemærk
Hvis følgende valgmulighed ikke er installeret samtidig, skal justeringsanordningen installeres.

• BAKKE MED STOR KAPACITET
• FINISHER (1k)
• SADDLE STITCH FINISHER (1K)
• FINISHER (3K)
• SADDLE STITCH FINISHER (3K)

For at sikre sikkerheden skal du indsætte højre justeringsanordning, indtil den er låst.

2. Drej hver justeringsanordning for at fastgøre bordpladeenheden.

Tilslutning af hovedenhed og bordpladeenhed

1. Placer hovedenheden på bordpladeenheden.

Brug mandskab på fire personer eller flere til at løfte hovedenheden.

Placer hovedenheden langsomt på bordpladeenheden ved at tilpasse de udvendige linjer. Kontroller, at positioneringsstiften oven på bordpladeenheden er i indgreb med positioneringsrillen i hovedenheden.

2. Fjern bakke 1 og bakke 2.

3. Løft forbindelsespladerne på højre og venstre side af forsiden af bordpladeenheden, og fastgør dem med fastgørelsesskruerne (pakket vare nr. 2).

4. Fastgør bakke 1 og bakke 2.

5. Tag det lille dæksel af højre og venstre side af hovedenhedens bagside. Og fastgør dem med fastgørelsesskruerne (pakket vare nr. 2). Returner små dæksler.


Frigør låsen

1. Træk bakken ud. Drej og fjern fastgørelsesmaterialet, og fjern advarselsarket.
   Fastgør det fjernede fastgørelsesmateriale i den position, der er vist på figuren, til opbevaring.

2. Træk hver tandem-bakke ud. Drej og fjern fastgørelsesmaterialet, og fjern advarselsarket.
   Fastgør det fjernede fastgørelsesmateriale i den position, der er vist på figuren, til opbevaring.
   Luk den bakke, der blev trukket ud.


Før du tænder for strømmen, skal du kontrollere, at bakkens fastgørelsesmateriale er frigjort. Hvis strømmen tændes uden at frigøre fastgørelsesmaterialet, kan det medføre problemer.

Tilslutning af stik

1. Fjern dækslet fra maskinens bagside.

2. Tilslut stikket.

3. Adskil bunden af dækslet i en tang.

4. Fastgør dækslet.


Tænd for hovedenheden

1. Tilslut maskinens strømstik til stikkontakten, og tænd for hovedstrømafbryderen og betjeningspanelets strømafbryder.

Opsætning af bakke

1. Systemindstillinger
   1. Tryk på tasten [Initial Installation Settings] (Indledende installationsindstillinger) på berøringspanelet.
   2. Tryk på [Tray Settings] (Bakkeindstillinger) for den respektive indstilling. Indstil papirtype, papirstørrelse og godkendt jobtilførsel for hver bakke. Tryk på tasten [Tray Settings] (Bakkeindstillinger) for at vise listen over bakker og aktuelle indstillinger.
   3. Tryk på den respektive bakke-tast for at vise indstillingsskærmen. Indstillingselementerne er angivet nedenfor:

Indstillingselementer	Beskrivelse
Type	Vælg den papirtype, der skal bruges. Typen af papirtype, der kan vælges, varierer afhængigt af bakken.
Størrelse	Vælg den papirstørrelse, der skal bruges. Den valgbare størrelse varierer afhængigt af bakken. Den valgbare størrelse kan være begrænset afhængigt af den bakke, der er valgt i Type ovenfor. Hvis den relevante bakke ikke er angivet, skal du vælge [Size Input] (Størrelsesinput) og angive størrelsen direkte. (Dette er kun tilladt for bypass-bakke).
Feeding Approved Job	Vælg den godkendte jobtilstand. Deaktiver den funktion, du ikke ønsker at udføre et job med ved hjælp af den valgte bakke. [Fax] og [Internet Fax] kan ikke vælges, hvis [Type] er indstillet til andet end Plain Paper (Almindeligt papir), Recycle Paper (Genbrugspapir), Color paper (Farvet papir) eller User Type (Brugertype).

2. Indstilling af bakkestørrelse
   1. Bakke 2
      1. Træk papirbakken ud.
         Træk bakken forsigtigt ud, indtil den stopper.
         Fjern det papir, der er lagt i bakken.
      2. Juster styrepladerne A og B ved at trykke deres låsegreb sammen og skyde dem for at matche de langsgående og tværgående dimensioner på det papir, der skal ilægges.
         Styrepladerne A og B kan skydes. Skyd hver styreplade, mens du trykker dens låsegreb sammen for at justere til papirstørrelsen.

   2. Bakke 3 (A4/LT)
      1. Træk tandem-papirfremføringsbakken ud.
      2. Fjern tandem-bakkens reguleringsplade, mens du trykker på en krog.

      3. Indsæt justeringspladens knop i hullerne på tandem-bakkens reguleringsplade for den passende størrelse.

      4. Skub tandem-papirfremføringsbakken ind.
   3. Bakke 4 (A4/LT/B5)
      1. Træk tandem-papirfremføringsbakken ud.
      2. Fjern tandem-bakkens reguleringsplade, mens du trykker på en krog.

      3. Indsæt justeringspladens knop i hullerne på tandem-bakkens reguleringsplade for den passende størrelse.

      4. Læg B5-regulatorens bagkantplade for at indstille til A4/LT-størrelse. Rejs reguleringspladen for at indstille til B5-størrelse.

      5. Skub tandem-papirfremføringsbakken ind.
3. Størrelsesindstilling
   Udfør SIM26-2 "Size setting" (Størrelsesindstilling) med hovedenhedens tastebetjeninger.
   1. Størrelsesvalgsmenuen for skrivebordet med stor kapacitet vises på betjeningsbeskeden.
   2. Vælg en størrelsesknap, der skal indstilles på beskedskærmen.

Justering af billedets placering uden for midten

Bemærk
Billedets forkants position og justeringsværdien for placering uden for midten på bordpladeenheden er indstillet til gennemsnitsværdien ved forsendelse fra fabrikken.
Derfor skal denne justering kun udføres, når der træffes beslutning om at udføre den ved at kontrollere det udskrevne billede.

* Der skal være en bakke med A4-papir (LT) i den.

1. Udfør SIM50-10.
2. Vælg en papirfremføringskilde "3" (CS2).
3. Indstil A4-papir (11 x 8,5) på CS2-papirfremføringsbakken.
4. Kontroller for at bekræfte, at den indvendige dimension af det udskrevne halvtonemønster er 240 1,2 mm.
   Hvis ovenstående betingelse ikke er opfyldt, skal du følge og gentage procedurerne i ADJ4A (servicevejledning), indtil der opnås et tilfredsstillende resultat.
5. Mål hulområdets størrelse på justeringsmønsteret i front-/bagrammeretningen (F-side hulbeløb) og den i transportretningen (forkant hulbeløb).
   Kontroller for at bekræfte, at alle følgende betingelser er opfyldt.


Beregnings- og inputprocedurer for justeringsværdier
(Eksempel) Forkant hulbeløb

1. Mål ved visuel inspektion. Måleresultat: 4,5 mm
2. Beregn forskydningsbeløbet.
   Målværdien er specifikationsværdien (centerværdi) på 3 mm.
   * For F-side hulbeløbet er målet 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Beregn justeringsværdien. Træk 5 fra forskydningsbeløbet på -0,5 mm.
   * For forskydningsbeløbet på 0,1 mm varieres justeringsværdien med 1.
   → Når den aktuelle værdi er 50:
   [50 – 5 = 45]
4. Indtast justeringsværdien for SUB-CS2.
   → Indtast [45].

6. Indtast MAIN-CS2 (F-side hul) og SUB-CS2 (forkant hul), og tryk på OK (OK)-knappen.
   Indtast de beregnede justeringsværdier for forskydningsbeløbet til MAIN-CS2/SUB-CS2, og tryk på OK (OK)-knappen. (Cursoren kan bruges i stedet for knappen).
7. Efter indtastning af justeringsværdierne skal du udskrive igen og kontrollere for at bekræfte, at undgåelsesbeløbene er justeret til målområdet.

Udfør procedurerne 4) til 7) for hver papirfremføringsbakke.

BP-LC10 BAKKE MED STOR KAPACITET

Udpakning

Hvis stikket fjernes først, kan det blive beskadiget under installationsprocedurerne. Derfor skal du holde det pakket, mens du pakker ud, og pak det kun ud, når du tilslutter stikket til maskinen.

Kontrol af pakkede elementer

Nr.	Navn	Mængde
1	Bakke med stor kapacitet	1
2	Øvre monteringsplade	2
3	Tilslutningsenhed	1
4	Fastgørelsesskrue A (Sekskantskive S-stram M4x18)	4
5	Fastgørelsesskrue B (Sekskantskive S-stram M4x12)	2
6	Fastgørelsesskrue C (M4x8 kop)	1
7	LCC-vejledningsark	1

Installation

Før installation skal du sørge for at slukke for både drifts- og hovedstrømafbryderen og frakoble strømstikket fra stikkontakten. Dobbelttjek, at datalampen på betjeningspanelet ikke lyser eller blinker, når du udfører installationen.

Frigør låsen

1. Fjern fastgørelsesskruen til papirfremføringsbordet.


BEMÆRK: Før du tænder for strømmen, skal du kontrollere, at bakkens fastgørelsesskrue er fjernet. Hvis strømmen tændes uden at fjerne fastgørelsesskruen, kan det medføre problemer.

Tilslutning af hovedenhed og bakke med stor kapacitet

1. Fastgør den øvre monteringsplade (pakket vare nr. 2) til højre side af hovedenheden med fastgørelsesskruen A (pakket vare nr. 4). Når du installerer, skal du placere gummiområdet ( ) på den øvre monteringsplade på den nederste side.
   Bemærk
   Hvis den højre justering er installeret, skal du fjerne den.

2. Fjern det højre dæksel fra maskinen.

3. Fastgør LCC-vejledningsarket (pakket vare nr. 7) på papirets indgangsvejledning.
   Rengør overfladen på LCC-vejledningsarket med alkohol.


4. Fjern fastgørelsesskruerne (1 stk.) fra maskinen, og fjern skruelåget. Og fjern det højre bunddæksel.

5. Fastgør midlertidigt fastgørelsesskruen B (pakket vare nr. 5) midtvejs.

6. Indsæt den midlertidigt fastgjorte skrue B i nøglehullet i tilslutningsenheden, og fastgør tilslutningsenheden midlertidigt.

7. Fastgør den anden fastgørelsesskrue B, og spænd den midlertidigt fastgjorte skrue B godt fast.

8. Sæt det højre bunddæksel tilbage på hovedenheden.

9. Fastgør fastgørelsesskruen, og sæt skruelåget tilbage på hovedenheden.

10. Mens du løfter den sektion, der er markeret med , skal du indsætte tilslutningsenheden i bakken med stor kapacitet og fastgøre fastgørelsesskruen C (pakket vare nr. 6) ved mærket A på tilslutningsenheden.


Højdejustering

1. Sæt bakken med stor kapacitet tættere på hovedenheden.

2. Kontroller, at højdejusteringskontrollisten på bakken med stor kapacitet og akselinjen på den øvre monteringsplade, der er monteret på hovedenheden, er i samme linje.

3. Hvis højdejustering ikke er nødvendig, skal du indsætte bakken med stor kapacitet yderligere.
   Hvis højdejustering er nødvendig, skal du udføre justeringsproceduren fra 4).

4. Løsn justeringsskruen på F-siden.
   BEMÆRK: Brug justeringsskruen på forsiden til justeringen. Rør ikke skruen på bagsiden.
   BEMÆRK: Hvis skruen løsnes eller fjernes under service, skal du sørge for at udføre C-højdejustering efter endt service.

5. Hvis der er en forskydning til højre, skal du trykke på den øvre del foran og tilpasse højdejusteringskontrollisten, så den er i samme linje som akselinjen på den øvre monteringsplade. Indsæt bakken med stor kapacitet i hovedenheden.

6. Hvis der er en forskydning til venstre, skal du løfte gitteret, så højdejusteringskontrollisten er i samme linje som akselinjen på den øvre monteringsplade og indsætte bakken med stor kapacitet.

7. Spænd den løsnede skrue.


Stiktilslutning

1. Fjern stikdækslet.
   Brug ikke det fjernede stikdæksel.

2. Tilslut stikket.
   Hvis varmelegemesættet ikke er installeret, er det ikke nødvendigt at tilslutte varmelegemestikket til stikket.


Papirstørrelseskontakt

1. Fjern bagdækslet.

2. Fjern fastgørelsesskruen (4 stk. blå skrue) på øvre og nedre side af sideplade F og sideplade R.

3. Indsæt den nedre side i henhold til det graverede mærke på den nedre side af sideplade F og sideplade R. Spænd den øvre og nedre side ved hjælp af de fastgørelsesskruer, der er blevet fjernet.


4. Skift bagkantplade
   Fjern de blå skruer, der fastgør henholdsvis den øvre og nedre bagkantplade.

5. Indsæt størrelsesvejledningen i henhold til det graverede mærke. Spænd den øvre og nedre side ved hjælp af de fastgørelsesskruer, der er blevet fjernet (A4).

6. Sæt bagdækslet på.


Tænd for strømmen til hovedenheden

1. Sæt maskinens strømstik i stikkontakten, og tænd for hovedafbryderen og betjeningspanelets afbryder.

Størrelsesindstilling

Udfør SIM26-2 "Size setting" (Størrelsesindstilling) med tastbetjeningen på hovedenheden.

1. Størrelsesvalgmenuen for bakken med stor kapacitet vises på betjeningsmeddelelsens display.
2. Vælg en størrelsesknap, der skal indstilles på meddelelsesskærmen.

Justering af billedets forskydning fra midten

1. Justering med simuleringen
   Bemærk
   Billedets forkantposition og justeringsværdien for forskydning fra midten af bakken med stor kapacitet er blevet indstillet til gennemsnitsværdien ved afsendelse fra fabrikken.
   Derfor skal denne justering kun udføres, når der træffes afgørelse om at udføre den ved at kontrollere det udskrevne billede.
   * Der skal være en bakke med A4-papir (LT) i den.
   1. Udfør SIM50-10.
   2. Vælg en papirfremføringskilde "6" (LCC).
   3. Indstil A4-papir (11 X 8,5) på LCC-papirfremføringsbakken.
   4. Kontroller for at bekræfte, at den indvendige dimension af det udskrevne halvtonemønster er 240 1,2 mm.
      Hvis ovenstående betingelse ikke er opfyldt, skal du følge og gentage procedurerne i ADJ4A (servicevejledning), indtil der opnås et tilfredsstillende resultat.
   5. Mål størrelsen på det tomme område af justeringsmønsteret i rammeretningen foran/bag (F-side tom mængde) og i transportretningen (tom mængde for forkant).
      Kontroller for at bekræfte, at alle følgende betingelser er opfyldt.


Beregnings- og inputprocedurer for justeringsværdier
(Eksempel) Tom mængde for forkant

1. Mål ved visuel inspektion.
   → Måleresultat: 4,5 mm
2. Beregn forskydningsmængden. Målværdien er specifikationsværdien (centerværdi) på 3 mm.
   * For den tomme mængde på F-siden er målet 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Beregn justeringsværdien. Træk 5 fra forskydningsmængden på -0,5 mm.
   * For forskydningsmængden på 0,1 mm varieres justeringsværdien med 1.
   → Når den aktuelle værdi er 50:
   [50 – 5 = 45]
4. Indtast justeringsværdien for SUB-LC.
   → Indtast [45].

6. Indtast MAIN-LC (tom mængde på F-siden) og SUB-LC (tom mængde for forkant), og tryk på OK (OK)-knappen.
   Indtast de beregnede justeringsværdier for forskydningsmængden til MAIN-LC/SUB-LC, og tryk på OK (OK)-knappen. (Cursoren kan bruges i stedet for knappen).
7. Når du har indtastet justeringsværdierne, skal du udskrive igen og kontrollere for at bekræfte, at undgåelsesmængderne er justeret til målområdet.

Udfør procedurerne 4) til 7) for hver papirfremføringsbakke.

2. Mekanisk justering
   Da justeringen af forskydning fra midten udføres ved forsendelse, er det som udgangspunkt ikke nødvendigt at udføre denne justering. Hvis midten imidlertid er forskudt, bruges simuleringen normalt. Hvis forskydningen ikke fjernes, skal du udføre følgende justeringsprocedurer.
   1. Når forskydningen er på forsiden
      For at justere udskriftslinjen i retning A fra papircenteret som vist i figuren:
      1. Løsn to fastgørelsesskruer (røde skruer) på justeringspladen for for-/bagstørrelsesvejledningen, og flyt justeringspladen for størrelsesvejledningen i retning A (R-side) med forskydningsmængden, og spænd de røde fastgørelsesskruer (2 for hver).
         Lav derefter en kopi for at kontrollere, at der ikke er mere forskydning. Gentag procedurerne, indtil der ikke er nogen forskydning.

   2. Når forskydningen er på bagsiden
      For at justere udskriftslinjen i retning B fra papircenteret som vist i figuren:
      1. Løsn to fastgørelsesskruer (røde skruer) på justeringspladen for for-/bagstørrelsesvejledningen, og flyt justeringspladen for størrelsesvejledningen i retning B (F-side) med forskydningsmængden, og spænd de røde fastgørelsesskruer (2 for hver).
         Lav derefter en kopi for at kontrollere, at der ikke er mere forskydning. Gentag procedurerne, indtil der ikke er nogen forskydning.


MX-LT10 LANG PAPIRFREMFØRINGSKASSETTE

Udpakning

Kontrol af pakkede varer

Nr.	Navn	Antal
1	Lang papirfremføringskassette	1

Installation

Stik ikke fingeren ind i kassettens krogdel.

Montering af lang papirfremføringskassette

1. Åbn den lange papirfremføringskassettes guide, og hægt den fast på låsen på den lange papirfremføringskassette.

2. Træk maskinens guide ud.

3. Hægt den lange papirfremføringskassette fast på maskinens guide.

4. Indsæt maskinens guide.


Denne kassette kan kun bruges til lang papirfremføring.

Lad ikke langt papir ligge i længere tid.

Du kan bruge langt papir med denne kassette.

Tænd for strømmen til hovedenheden

1. Sæt maskinens stik i stikkontakten, og tænd for hovedafbryderen og betjeningspanelets strømafbryder.

Kassetteindstilling

Brug SIM26-50 til at indstille "Banner size print" (Udskrivning i bannerstørrelse) til 1.

Download manual

Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.

Download Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Manual

Tilgængelige sprog
