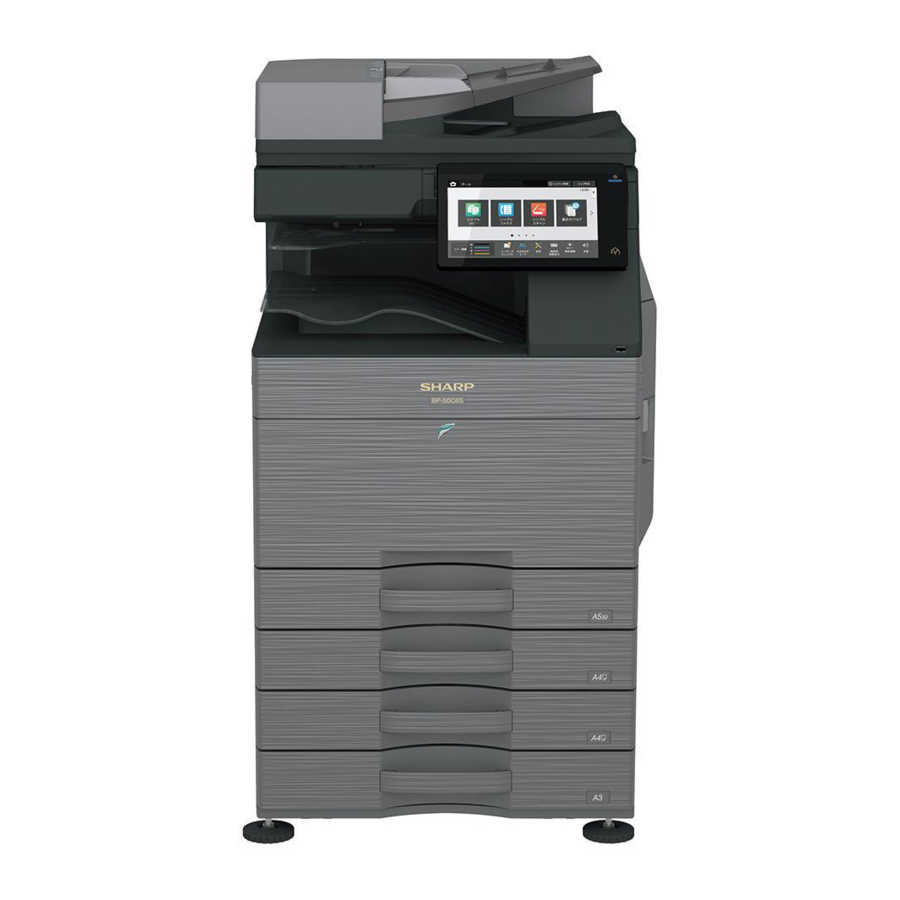

Εγχειρίδιο Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

ΔΙΑΜΟΡΦΩΣΗ

Διάγραμμα συστήματος

Λίστα επιλογών

STD: Βασικός εξοπλισμός
OPT: Εγκαταστάσιμη επιλογή
*1: Επιλογή σε ορισμένες περιοχές
*2: Δεν υποστηρίζεται σε ορισμένες περιοχές

ΠΡΟΣΟΜΟΙΩΣΗ

Γενικά και σκοπός

Η λειτουργία προσομοίωσης έχει τις ακόλουθες λειτουργίες, για να εμφανίζει την κατάσταση λειτουργίας του μηχανήματος, να εντοπίζει τη θέση και τις αιτίες του προβλήματος σε ένα πρώιμο στάδιο και να ρυθμίζει και να προσαρμόζει αποτελεσματικά το μηχάνημα για βελτιωμένη δυνατότητα συντήρησης.

1. Διάφορες προσαρμογές
2. Ρύθμιση των προδιαγραφών και των λειτουργιών
3. Ακύρωση προβλημάτων
4. Έλεγχος λειτουργίας
5. Έλεγχος μετρητών, εκκαθάριση ρυθμίσεων
6. Έλεγχος δεδομένων συνθηκών λειτουργίας μηχανήματος (υστέρηση λειτουργίας), εκκαθάριση
7. Διάφορα (προσαρμογές, ρύθμιση, λειτουργία, μετρητές, κ.λπ.) μεταφορά δεδομένων.

Οι διαδικασίες λειτουργίας και οι ενδείξεις εξαρτώνται από τον σχεδιασμό του πίνακα λειτουργίας του μηχανήματος.

Λειτουργία προσομοίωσης

Εύκολη λειτουργία	Εμφανίζει τις συνήθως χρησιμοποιούμενες προσομοιώσεις για κάθε κατηγορία, επιτρέποντας την εύκολη πρόσβαση στους τεχνικούς για να αλλάξουν ρυθμίσεις, να εκτελέσουν συντήρηση και προσαρμογές.
Κλασική λειτουργία	Όλες οι προσομοιώσεις παρατίθενται και είναι προσβάσιμες εισάγοντας τον κύριο κωδικό και, στη συνέχεια, τον δευτερεύοντα κωδικό σύμφωνα με τις προηγούμενες σειρές μοντέλων.

Λειτουργία κάθε πλήκτρου

Αρ.	Όνομα	Λειτουργία
1	Πλήκτρο TEST	Αλλαγή λειτουργίας δοκιμής
2	Πλήκτρο ρύθμισης λειτουργίας	Αλλαγή Εύκολης λειτουργίας, Κλασικής λειτουργίας
3	Πλήκτρο ρύθμισης γλώσσας	Αλλαγή γλώσσας στη λειτουργία προσομοίωσης
4	Πλήκτρο INFO	Εμφάνιση λειτουργίας της τρέχουσας οθόνης
5	Πλήκτρο EXIT	Έξοδος από τη λειτουργία προσομοίωσης
6	Πλήκτρο BACK	Επιστροφή στην προηγούμενη οθόνη
7	Πλήκτρο Clear	Εκκαθάριση τιμής εισαγωγής

Έναρξη της προσομοίωσης

Είσοδος στη λειτουργία προσομοίωσης.

1. Πατήστε δύο φορές το πλήκτρο HOME
2. Πατήστε την ενότητα εμφάνισης Ver (οθόνη λειτουργίας εισαγωγής με 10 πλήκτρα)

3. Αγγίξτε το πλήκτρο (#) → πλήκτρο αστερίσκου (*) → πλήκτρο Clear → πλήκτρο αστερίσκου (*) → Ετοιμότητα για εισαγωγή του κύριου κωδικού προσομοίωσης.


ΚΥΡΙΑ ΜΟΝΑΔΑ

Αποσυσκευασία

1. Κόψτε τις ταινίες πολυπροπυλενίου.

2. Αφαιρέστε την επάνω θήκη, τα υλικά προστασίας και τη θήκη της κύριας μονάδας.

3. Αφαιρέστε το F -add. Αφαιρέστε τη βινυλιακή σακούλα της κύριας μονάδας.

4. Τραβήξτε έξω τις λαβές.

5. Σηκώστε την κύρια μονάδα αργά από 4 άτομα και τοποθετήστε την απαλά σε επίπεδο και ασφαλές μέρος.


Αφαίρεση της ταινίας στερέωσης και του προστατευτικού υλικού

1. Ανοίξτε το μπροστινό κάλυμμα και αφαιρέστε το τζελ πυριτίου.

2. Σπρώξτε τους μοχλούς ασφάλισης και στα δύο άκρα του δοχείου τόνερ απόβλητων προς τα μέσα και τραβήξτε προς τα πάνω το δοχείο τόνερ απόβλητων.

3. Αφαιρέστε την ταινία από το δοχείο τόνερ απόβλητων.
   * Η ταινία χρησιμοποιείται κατά τη μετακίνηση του μηχανήματος, επομένως φυλάξτε την όπως χρειάζεται.

4. Βεβαιωθείτε ότι ο μοχλός ασφάλισης έχει μετακινηθεί στη θέση που υποδεικνύεται από το βέλος.

5. Αφαιρέστε το προστατευτικό υλικό.

6. Ανοίξτε τη δεξιά θύρα.

7. Αφαιρέστε το υλικό στερέωσης (4 θέσεις) της μονάδας μεταφοράς και της ετικέτας.


Έλεγχος των συσκευασμένων αντικειμένων

Αρ.	Όνομα	Ποσότητα
1	Εγχειρίδιο λειτουργίας	1
2	Προστατευτικό φύλλο	1

Αποδέσμευση κλειδώματος

1. Αποδέσμευση κλειδώματος περιστροφικής πλάκας δίσκου
   1. Τραβήξτε έξω το δίσκο. Περιστρέψτε το υλικό στερέωσης και αφαιρέστε το. Αφαιρέστε την ετικέτα προειδοποίησης.
      Συνδέστε το υλικό στερέωσης που αφαιρέσατε στη θέση που φαίνεται στην εικόνα για μελλοντική χρήση.
      Κλείστε το δίσκο που τραβήχτηκε προς τα έξω.

2. Αποδέσμευση κλειδώματος σαρωτή (μονάδα καθρέφτη 2/3)
   1. Αφαιρέστε τη βίδα στερέωσης της οπτικής μονάδας και αφαιρέστε την ετικέτα σημείωσης.

   2. Συνδέστε το προστατευτικό φύλλο. (Συσκευασμένο αντικείμενο Νο.2)


Εγκατάσταση

Όταν συνδέεται μια προαιρετική βάση τροφοδοσίας χαρτιού στο μηχάνημα, αποσυσκευάστε και εγκαταστήστε τη βάση τροφοδοσίας χαρτιού και, στη συνέχεια, αποσυσκευάστε το μηχάνημα.
Τοποθετήστε το μηχάνημα με ασφάλεια στη βάση επιλογής και εκτελέστε τις διαδικασίες εγκατάστασης του μηχανήματος.
Τοποθετήστε το μηχάνημα στη προαιρετική βάση σταθερά και με ασφάλεια.

Αυτά τα μοντέλα έχουν αποσταλεί με τον developer κλεισμένο στη μονάδα developer και έχει γίνει το SIM25-2. Επομένως, ΜΗΝ εκτελέσετε το SIM25-2 κατά την εγκατάσταση του μηχανήματος.

Εάν εκτελεστεί το SIM25-2, αντικαταστήστε όλους τους developer με νέους και εκτελέστε το SIM25-2. Εάν το μηχάνημα έχει χρησιμοποιηθεί χωρίς αντικατάσταση του νέου developer. Ενδέχεται να προκύψει πρόβλημα σχετικά με την απόδοση ζωής.

Εγκατάσταση φυσίγγιου τόνερ

1. Ανακινήστε το φυσίγγιο τόνερ οριζόντια αρκετές φορές
2. Ανοίξτε το μπροστινό κάλυμμα και τοποθετήστε κάθε φυσίγγιο τόνερ

Βεβαιωθείτε ότι έχετε εγκαταστήσει το έγχρωμο φυσίγγιο στις κατάλληλες θέσεις του. Αποφύγετε την εγκατάσταση σε διαφορετική έγχρωμη θέση.

Μην εισάγετε με δύναμη το φυσίγγιο τόνερ.
Σπρώξτε το μέσα μέχρι να ασφαλίσει στη θέση του.

Θέση τοποθέτησης του φυσίγγιου τόνερ κάθε χρώματος

Καθαρισμός του αντιστατικού γυαλιού του LSU

Σκόνη από τον ιμάντα μεταφοράς ή το κλείστρο ή κάποιο άλλο γειτονικό εξάρτημα μπορεί να πέσει στο LSU κατά τη μεταφορά ή την εγκατάσταση. Βεβαιωθείτε ότι έχετε καθαρίσει το αντιστατικό γυαλί πριν ελέγξετε την ποιότητα της εικόνας.

1. Αποσπάστε τη ράβδο καθαρισμού LSU από το μπροστινό κάλυμμα.

2. Γυρίστε την πλευρά του καθαριστικού με τσόχα προς τα κάτω και τοποθετήστε το. Σύρετέ το εμπρός και πίσω μερικές φορές για να καθαρίσετε το αντιστατικό γυαλί LSU.

3. Επαναφέρετε τη ράβδο καθαρισμού LSU στο μπροστινό κάλυμμα έτσι ώστε η τσόχα να είναι στραμμένη προς τα πάνω. Τοποθετήστε το αφεντικό και στερεώστε το με τρεις ασφάλειες.

4. Τοποθετήστε το δοχείο τόνερ απόβλητων.
   Και τα δύο άκρα είναι κλειδωμένα σίγουρα.

5. Ενεργοποιήστε τον κύριο διακόπτη λειτουργίας και, στη συνέχεια, κλείστε το μπροστινό κάλυμμα.

Για την επιλογή EXIT TRAY CABINET προορισμού. Το φινιριστήρι ή το ερμάριο δίσκου εξόδου πρέπει να εγκατασταθεί πριν από την ενεργοποίηση του μηχανήματος, διαφορετικά θα εμφανιστεί ο κωδικός L4-11.

6. Ενεργοποιήστε το διακόπτη λειτουργίας του πίνακα λειτουργίας.

Μη χρησιμοποιείτε την κύρια μονάδα για 20 δευτερόλεπτα μετά την ενεργοποίηση λόγω του ελέγχου λειτουργίας επαφής του κυλίνδρου φόρτισης.
* Σε σπάνιες περιπτώσεις, μπορεί να εμφανιστεί η ένδειξη JAM όταν χρησιμοποιείται.
* Εάν εμφανιστεί η ένδειξη JAM, ακυρώστε το JAM ανοίγοντας και κλείνοντας τη δεξιά θύρα και διαγράψτε το ιστορικό JAM.

7. Πατήστε OK (ΟΚ).

8. Το MFP επανεκκινείται αυτόματα και εισέρχεται στη λειτουργία αναπλήρωσης τόνερ
   Επιβεβαιώστε ότι εμφανίζεται η ένδειξη "Toner replenishment in progress" (Η αναπλήρωση τόνερ είναι σε εξέλιξη) και περιμένετε μέχρι να εξαφανιστεί η ένδειξη (διαρκεί 30 δευτερόλεπτα - 4 λεπτά)
   Σημείωση
   Αυτή η διαδικασία είναι για τον έλεγχο της λειτουργίας τροφοδοσίας τόνερ από το φυσίγγιο τόνερ στη μονάδα DV. Ο χρόνος λειτουργίας διαφέρει ανάλογα με την ποσότητα τόνερ στο φυσίγγιο τόνερ. Άνιση κατανομή τόνερ και την εσωτερική κατάσταση του φυσιγγίου τόνερ.

Ρύθμιση δίσκου τροφοδοσίας χαρτιού

1. Ρύθμιση συστήματος
   1. Πατήστε το πλήκτρο [SETTINGS] (ΡΥΘΜΙΣΕΙΣ).
   2. Πατήστε το πλήκτρο [Init. Install Settings] (Ρυθμίσεις αρχικής εγκατάστασης).
   3. Πατήστε το πλήκτρο [Password] (Κωδικός πρόσβασης) στη Σύνδεση διαχειριστή. Εισαγάγετε τον κωδικό πρόσβασης με το πληκτρολόγιο 10 πλήκτρων. "admin"
   4. Πατήστε το πλήκτρο [Paper Tray Settings] (Ρυθμίσεις δίσκου χαρτιού) για να διαμορφώσετε τις ρυθμίσεις. Αυτές οι ρυθμίσεις καθορίζουν τον τύπο χαρτιού, το μέγεθος χαρτιού και τις λειτουργίες που επιτρέπονται για κάθε δίσκο χαρτιού. Όταν πατηθεί το πλήκτρο [Tray Settings] (Ρυθμίσεις δίσκου), εμφανίζεται μια λίστα που δείχνει τους δίσκους και τις τρέχουσες ρυθμίσεις.
   5. Πατήστε το πλήκτρο [Each tray] (Κάθε δίσκος) στην παραπάνω οθόνη για να αλλάξετε τις ρυθμίσεις.
      Μπορούν να διαμορφωθούν οι ακόλουθες ρυθμίσεις.

Στοιχείο	Περιγραφή
Τύπος	Επιλέξτε τον τύπο χαρτιού που είναι τοποθετημένο στο δίσκο. Οι τύποι χαρτιού που μπορούν να επιλεγούν διαφέρουν ανάλογα με το δίσκο χαρτιού.
Μέγεθος	Επιλέξτε το μέγεθος χαρτιού από τη λίστα. Τα μεγέθη χαρτιού που μπορούν να επιλεγούν διαφέρουν ανάλογα με το δίσκο. Τα μεγέθη που μπορούν να επιλεγούν ενδέχεται επίσης να περιορίζονται από τον τύπο χαρτιού που επιλέχθηκε παραπάνω. Εάν το επιθυμητό μέγεθος δεν εμφανίζεται στη λίστα, επιλέξτε [Custom Size] (Προσαρμοσμένο μέγεθος) και εισαγάγετε απευθείας το μέγεθος (μόνο για το δίσκο παράκαμψης).
Feeding Approved Job (Εργασία με εγκεκριμένη τροφοδοσία)	Επιλέξτε τις λειτουργίες που μπορούν να χρησιμοποιηθούν. Εάν υπάρχει μια λειτουργία που δεν θέλετε να χρησιμοποιηθεί με τον επιλεγμένο δίσκο, απενεργοποιήστε τη λειτουργία. Όταν το "Type" (Τύπος) είναι διαφορετικό από απλό χαρτί, ανακυκλωμένο χαρτί, χρωματιστό χαρτί ή τύπο χρήστη, δεν μπορούν να επιλεγούν [Fax] (Φαξ) και [Internet Fax] (Φαξ μέσω Διαδικτύου).

2. Ρύθμιση μεγέθους δίσκου
   1. Τραβήξτε έξω το δίσκο χαρτιού.
      Τραβήξτε απαλά το δίσκο προς τα έξω μέχρι να σταματήσει.
      Εάν έχει απομείνει χαρτί στο δίσκο, αφαιρέστε το.

   2. Ρυθμίστε τις πλάκες οδηγού Α και Β συμπιέζοντας τους μοχλούς ασφάλισης και σύροντάς τες ώστε να ταιριάζουν με τις κατακόρυφες και οριζόντιες διαστάσεις του χαρτιού που θα τοποθετηθεί.
      Οι πλάκες οδηγού Α και Β είναι συρόμενες. Σύρετε κάθε πλάκα οδηγού ενώ συμπιέζετε τον μοχλό ασφάλισης.

   3. Ρυθμίστε τις πλάκες οδηγού Α και Β συμπιέζοντας τους μοχλούς ασφάλισης


Ρύθμιση προδιαγραφών

Χρησιμοποιήστε το SIM26-6 για να ορίσετε τον προορισμό των μηχανημάτων.

Αριθμός SIM		Περιεχόμενο
26	6	Χρησιμοποιείται για τον καθορισμό του προορισμού.

Μετά την ολοκλήρωση των ρυθμίσεων προορισμού, αλλάξτε τις καθορισμένες τιμές για να προσαρμόσετε τις ακόλουθες ρυθμίσεις.

Αριθμός SIM		Περιεχόμενο
26	3	Χρησιμοποιείται για να ορίσετε τη λειτουργία προδιαγραφών ελεγκτή.
	5	Χρησιμοποιείται για να ορίσετε τη λειτουργία μέτρησης του συνολικού μετρητή και του μετρητή συντήρησης.
	18	Χρησιμοποιείται για να ορίσετε YES/NO (ΝΑΙ/ΟΧΙ) της λειτουργίας εξοικονόμησης τόνερ (Μόνο στις εκδόσεις του Ηνωμένου Βασιλείου και της Ιαπωνίας) * Για άλλες εκδόσεις προορισμού, αυτή η ρύθμιση γίνεται από το πρόγραμμα χρήστη.
	29	Χρησιμοποιείται για να ορίσετε τη λειτουργία απομακρυσμένης ενημέρωσης υλικολογισμικού.
	52	Χρησιμοποιείται για να ορίσετε YES/NO (ΝΑΙ/ΟΧΙ) της μέτρησης όταν μη εκτυπώσιμο χαρτί περνάει από κάθε μετρητή.

Έλεγχος ποιότητας εικόνας

Στοιχεία εκτέλεσης

Εκτελέστε τα ακόλουθα στοιχεία.

Αρ.	Στοιχείο	SIM
1	Ρύθμιση παραμόρφωσης εικόνας μηχανής εκτύπωσης (Χειροκίνητη ρύθμιση) / Ρύθμιση φάσης τυμπάνου OPC (Αυτόματη ρύθμιση) / Ρύθμιση εγγραφής χρώματος (Αυτόματη ρύθμιση)	50-22
2	Έλεγχος ισορροπίας και πυκνότητας χρώματος αντιγράφου
3	Έλεγχος ισορροπίας/πυκνότητας χρώματος εκτυπωτή	64-5

Όταν υπάρχουν ελαττώματα σε μια εικόνα από τα περιεχόμενα που αναφέρονται παραπάνω, εκτελείτε τα ακόλουθα περιεχόμενα και επιβεβαιώνετε μια εικόνα.

Αρ.	Στοιχείο	SIM
4	Ρύθμιση ισορροπίας χρώματος αντιγραφής/εκτυπωτή (Αυτόματη ρύθμιση)	46-74
5	Ρύθμιση εκτός κέντρου εικόνας εκτύπωσης/σάρωσης, ρύθμιση θέσης μπροστινής ακμής	50-10

Περιγραφή

1. Ρύθμιση παραμόρφωσης εικόνας μηχανής εκτύπωσης (Χειροκίνητη ρύθμιση) / Ρύθμιση φάσης τυμπάνου OPC (Αυτόματη ρύθμιση) / Ρύθμιση εγγραφής χρώματος (Αυτόματη ρύθμιση)

Αυτή η ρύθμιση εκτελεί τη ρύθμιση παραμόρφωσης εικόνας της μηχανής εκτύπωσης, τη ρύθμιση φάσης τυμπάνου OPC και τη ρύθμιση εγγραφής χρώματος ταυτόχρονα.

1. Εισαγάγετε τη λειτουργία SIM50-22.
2. Πατήστε το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ).
   Το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ) επισημαίνεται και ξεκινά η αυτόματη ρύθμιση εγγραφής εικόνας. (Χρειάζονται περίπου 30 δευτερόλεπτα για να ολοκληρωθεί η ρύθμιση.)
3. Όταν ολοκληρωθεί η ρύθμιση, το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ) επιστρέφει στην κανονική εμφάνιση και εμφανίζεται η τιμή του αποτελέσματος της ρύθμισης.
   Το τρέχον επίπεδο κλίσης για κάθε χρώμα εμφανίζεται στην ενότητα εμφάνισης SKEW (ΚΛΙΣΗ).

4. Καταγράψτε το εμφανιζόμενο επίπεδο κλίσης.
   (Έννοια της τιμής του επιπέδου κλίσης και της διαδικασίας ρύθμισης)
   * Εάν εμφανίζεται η ένδειξη "OK" για όλα τα στοιχεία των SKEW C, M και Y, δεν χρειάζεται να εκτελέσετε τη ρύθμιση.
   * Όταν εμφανίζεται η ένδειξη "R" στην αρχή της τιμής, γυρίστε τη βίδα ρύθμισης κλίσης LSU δεξιόστροφα.
   * Όταν εμφανίζεται η ένδειξη "L" στην αρχή της τιμής, γυρίστε τη βίδα ρύθμισης κλίσης LSU αριστερόστροφα.
   * Το ποσό περιστροφής της βίδας ρύθμισης αντιστοιχεί σε κάθε τιμή ρύθμισης. Τα C, M και Y υποδεικνύουν αριθμούς κλικ. Η εμφανιζόμενη τιμή στρογγυλοποιείται στη δεκαδική υποδιαστολή.
   * Τα "C, M και Y(SKEW)" εμφανίζουν τον αριθμό των βημάτων κλικ ρύθμισης για κάθε βίδα ρύθμισης των C, M και Y.
   Περιεχόμενα σε ( )
   MIAN, SUB: Διαφορά από την προηγούμενη τιμή ρύθμισης της εγγραφής εικόνας.
   Παράδειγμα:
   Εάν είναι 105 για αυτή τη φορά και 103 για την προηγούμενη φορά, εμφανίζεται ως 105,0 (+2,0).
   SKEW: Κρίση του αποτελέσματος ρύθμισης κλίσης LSU. OK ή NG.
   PHASE: Τιμή ρύθμισης φάσης τυμπάνου OPC της προηγούμενης φοράς
5. Οι διαδικασίες 2) έως 4) ξανά και ελέγξτε για να επιβεβαιώσετε ότι τα C, M και Y (SKEW) είναι OK.
   Εάν κάποιο από αυτά είναι NG, γυρίστε τη βίδα ρύθμισης κλίσης LSU του αντίστοιχου χρώματος για να ρυθμίσετε.


Όταν η ρύθμιση γίνεται γυρίζοντας τη βίδα ρύθμισης κλίσης LSU του K, οι καταστάσεις των C, M και Y (SKEW) αλλάζουν. Εκτελέστε SIM50-22 για να ελέγξετε και να επιβεβαιώσετε ότι τα C, M και Y (SKEW) είναι OK.
Όταν παρουσιαστεί μια ανωμαλία, εμφανίζεται η ένδειξη "ERROR" (ΣΦΑΛΜΑ).
Σε αυτήν την περίπτωση, ελέγξτε κάθε τμήμα κίνησης και το τμήμα διαδικασίας.

2. Έλεγχος ισορροπίας και πυκνότητας χρώματος αντιγράφου
   Μέθοδος
   Δημιουργήστε ένα αντίγραφο του γκρι δοκιμαστικού διαγράμματος (UKOG-0162FCZZ) και ένα αντίγραφο του δοκιμαστικού διαγράμματος χρώματος συντήρησης (UKOG-0326FCZZ/UKOG-0326FC11) και ελέγξτε ότι είναι κατάλληλα.
   1. Σημείωση για την εκτέλεση του ελέγχου ισορροπίας και πυκνότητας χρώματος στη λειτουργία έγχρωμου αντιγράφου Για να ελέγξετε την ισορροπία και την πυκνότητα χρώματος αντιγράφου, χρησιμοποιήστε το γκρι δοκιμαστικό διάγραμμα (UKOG-0162FCZZ) και το δοκιμαστικό διάγραμμα χρώματος συντήρησης (UKOG- 0326FCZZ/UKOG-0326FC11). Ορίστε το επίπεδο πυκνότητας αντιγράφου σε "3" στη λειτουργία Text/Printed Photo (Κείμενο/Εκτυπωμένη φωτογραφία) (Manual) (Χειροκίνητα) και δημιουργήστε ένα αντίγραφο.
      Εκείνη τη στιγμή, όλες οι ρυθμίσεις ισορροπίας χρώματος στη λειτουργία προσαρμογής χρήστη πρέπει να οριστούν στην προεπιλεγμένη (κέντρο). Επιπλέον, φροντίστε να χρησιμοποιήσετε το καθορισμένο χαρτί για το χρώμα.
   2. Σημείωση για τον έλεγχο της πυκνότητας της ασπρόμαυρης λειτουργίας αντιγραφής
      Για να ελέγξετε την πυκνότητα, χρησιμοποιήστε το γκρι δοκιμαστικό διάγραμμα (UKOG-0162FCZZ). Ορίστε το επίπεδο πυκνότητας αντιγράφου σε "Manual 3" (Χειροκίνητα 3) στη λειτουργία Text/Printed Photo (Κείμενο/Εκτυπωμένη φωτογραφία) (Manual) (Χειροκίνητα).
      Επιπλέον, όλες οι ρυθμίσεις ισορροπίας χρώματος στη λειτουργία προσαρμογής χρήστη πρέπει να οριστούν στην προεπιλεγμένη (κέντρο).

[Έλεγχος με το γκρι δοκιμαστικό διάγραμμα (UKOG-0162FCZZ)]
Στον έλεγχο πυκνότητας αντιγράφου με το γκρι δοκιμαστικό διάγραμμα, ελέγξτε για να διασφαλίσετε τις ακόλουθες συνθήκες.

Για την ισορροπία χρώματος (γκρι), χρησιμοποιήστε το δοκιμαστικό διάγραμμα χρώματος συντήρησης (UKOG- 0326FCZZ/UKOG-0326FC11) για να ελέγξετε.

[Έλεγχος με το δοκιμαστικό διάγραμμα χρώματος συντήρησης (UKOG-0326FCZZ/UKOG- 0326FC11)]
Στον έλεγχο ισορροπίας χρώματος αντιγράφου με το δοκιμαστικό διάγραμμα χρώματος συντήρησης, ελέγξτε για να διασφαλίσετε τις ακόλουθες συνθήκες.

1. Στοιχεία ελέγχου έγχρωμου αντιγράφου (Ελέγξτε για να επιβεβαιώσετε τα ακόλουθα:)

   1. Υπάρχουν 12 κενές περιοχές.
   2. Οι εγγραφές (ένα σημείο για την κύρια σάρωση και ένα σημείο για την υποσάρωση) δεν μετατοπίζονται.
   3. Μπορεί να φανεί η ανάλυση των 5,0 (5 σημεία).
   4. Η διαφορά χρώματος στην ισορροπία του γκρι μεταξύ των πλευρών F και R δεν είναι τόσο μεγάλη.
   5. Δεν υπάρχουν λευκές και μαύρες γραμμές.
   6. Τα έγχρωμα κείμενα αναπαράγονται με σαφήνεια.
   7. Η πυκνότητα στερεού δεν είναι τόσο ελαφριά.
2. Στοιχεία ελέγχου ασπρόμαυρου αντιγράφου (Ελέγξτε για να επιβεβαιώσετε τα ακόλουθα:)

   1. Υπάρχουν 12 κενές περιοχές.
   2. Μπορεί να φανεί η ανάλυση των 4,0 (5 σημεία).
   3. Η διαφορά πυκνότητας μεταξύ των πλευρών F και R δεν είναι τόσο μεγάλη.
   4. Δεν υπάρχουν λευκές και μαύρες γραμμές.
   5. Η πυκνότητα στερεού δεν είναι τόσο ελαφριά.
   6. Η ασπρόμαυρη διαβάθμιση χαμηλής πυκνότητας αντιγράφεται ελαφρώς.

3. Έλεγχος ισορροπίας/πυκνότητας χρώματος εκτυπωτή
   Μέθοδος
   Εκτελέστε SIM64-5 για να εκτυπώσετε το μοτίβο δοκιμής εκτύπωσης.


Ορίστε κάθε καθορισμένη τιμή στην προεπιλογή και πατήστε το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ). Εκτυπώνεται το μοτίβο δοκιμής εκτύπωσης.

Η πυκνότητα εκτύπωσης πρέπει να αλλάζει σταδιακά από το πιο ανοιχτό επίπεδο στο πιο σκούρο επίπεδο. Η κατεύθυνση αλλαγής πυκνότητας δεν πρέπει να αντιστραφεί. Το επίπεδο πυκνότητας κάθε χρώματος πρέπει να είναι σχεδόν στο ίδιο επίπεδο.

4. Ρύθμιση ισορροπίας και πυκνότητας χρώματος αντιγραφής/εκτυπωτή (Αυτόματη ρύθμιση)

Όταν είναι εγκατεστημένη μια επιλογή εκτυπωτή, φροντίστε να εκτελέσετε το παραπάνω στοιχείο.

1. Εισαγάγετε τη λειτουργία SIM46-74.
2. Πατήστε το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ).
   Εκτελείται ο έλεγχος διαδικασίας υψηλής πυκνότητας και εκτυπώνεται η εικόνα έμπλαστρου χρώματος αντιγράφου (μοτίβο ρύθμισης). (Επιλέγεται αυτόματα χαρτί A4/11" x 8,5" ή A3/11" x 17".)
3. Ορίστε το χαρτί εικόνας έμπλαστρου χρώματος (μοτίβο ρύθμισης) που εκτυπώθηκε στη διαδικασία 2) στον πίνακα εγγράφων.
   Ορίστε την εικόνα έμπλαστρου χρώματος (μοτίβο ρύθμισης) που εκτυπώθηκε στη διαδικασία 2) στον πίνακα εγγράφων. Τοποθετήστε την εικόνα έμπλαστρου χρώματος έτσι ώστε οι λεπτές γραμμές να βρίσκονται στην αριστερή πλευρά. Εκείνη τη στιγμή, τοποθετήστε 5 φύλλα λευκού χαρτιού στην εκτυπωμένη εικόνα έμπλαστρου χρώματος (μοτίβο ρύθμισης).

4. Επιλέξτε τον στόχο [FACTORY] (ΕΡΓΟΣΤΑΣΙΑΚΟ) και πατήστε το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ).
   Όταν η ισορροπία χρώματος προσαρμόζεται με τη χειροκίνητη ρύθμιση ισορροπίας χρώματος (SIM46-21) σύμφωνα με το αίτημα του χρήστη και η ισορροπία χρώματος καταχωρείται με SIM63-7 ως στόχος σέρβις, εάν απαιτείται η ρύθμιση της ισορροπίας χρώματος, επιλέξτε τον στόχο [SER- VICE] (ΣΕΡΒΙΣ).
   Η ρύθμιση ισορροπίας χρώματος αντιγράφου εκτελείται αυτόματα και εκτυπώνει την εικόνα έμπλαστρου ελέγχου ισορροπίας χρώματος.
   Εάν υπάρχει οποιαδήποτε γραμμή ή ασαφής εκτύπωση στο εκτυπωμένο μοτίβο ελέγχου, ελέγξτε τη μηχανή εκτύπωσης για τυχόν προβλήματα.

5. Πατήστε το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ).
   Εκτυπώνεται η εικόνα έμπλαστρου χρώματος εκτυπωτή (μοτίβο ρύθμισης). (Επιλέγεται αυτόματα χαρτί A4/11" x 8,5" ή A3/11" x 17".)
6. Ορίστε την εικόνα έμπλαστρου χρώματος (μοτίβο ρύθμισης) που εκτυπώθηκε στη διαδικασία 5) στον πίνακα εγγράφων.
   Ορίστε την εικόνα έμπλαστρου χρώματος (μοτίβο ρύθμισης) που εκτυπώθηκε στη διαδικασία 2) στον πίνακα εγγράφων. Τοποθετήστε την εικόνα έμπλαστρου χρώματος έτσι ώστε οι λεπτές γραμμές να βρίσκονται στην αριστερή πλευρά. Εκείνη τη στιγμή, τοποθετήστε 5 φύλλα λευκού χαρτιού στην εκτυπωμένη εικόνα έμπλαστρου χρώματος (μοτίβο ρύθμισης).

7. Επιλέξτε τον στόχο [FACTORY] (ΕΡΓΟΣΤΑΣΙΑΚΟ) και πατήστε το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ).
   Όταν η ισορροπία χρώματος προσαρμόζεται με τη χειροκίνητη ρύθμιση ισορροπίας χρώματος (SIM67-25) σύμφωνα με το αίτημα του χρήστη και η ισορροπία χρώματος καταχωρείται ως στόχος σέρβις με SIM67- 27, εάν η ισορροπία χρώματος προσαρμόζεται σε αυτή την ισορροπία χρώματος, επιλέξτε τον στόχο [SERVICE] (ΣΕΡΒΙΣ).
   Η ρύθμιση ισορροπίας χρώματος εκτυπωτή (βήμα 1) εκτελείται αυτόματα και εκτυπώνεται η εικόνα έμπλαστρου ελέγχου ισορροπίας χρώματος.
   Εάν υπάρχει οποιαδήποτε γραμμή ή ασαφής εκτύπωση στο εκτυπωμένο μοτίβο ελέγχου, ελέγξτε τη μηχανή εκτύπωσης για τυχόν προβλήματα.

8. Εμφανίζεται το αρχικό μενού ρύθμισης της διόρθωσης εικόνας ημίτονου. Πατήστε το πλήκτρο [OK] (OK).
   Εκτελείται η αρχική ρύθμιση της διόρθωσης εικόνας ημίτονου.
9. Περιμένετε μέχρι να εμφανιστεί το πλήκτρο [EXECUTE] (ΕΚΤΕΛΕΣΗ). Όταν εμφανιστεί, πατήστε το.
   Εκτελείται η διόρθωση εικόνας ημίτονου.
10. Όταν εμφανιστεί η ένδειξη "COMPLETED THIS PROCEDURE" (ΟΛΟΚΛΗΡΩΘΗΚΕ ΑΥΤΗ Η ΔΙΑΔΙΚΑΣΙΑ), η λειτουργία ρύθμισης ολοκληρώνεται.
    Ακυρώστε το SIM46-74.

Το αποτέλεσμα της ρύθμισης γίνεται έγκυρο μόνο όταν ολοκληρωθούν και οι δύο ρυθμίσεις στη λειτουργία αντιγραφής και στη λειτουργία εκτυπωτή.
Για παράδειγμα, εάν εκτελεστεί η ρύθμιση ισορροπίας χρώματος αντιγράφου (αυτόματη ρύθμιση) και ακυρωθεί η προσομοίωση, το αποτέλεσμα της ρύθμισης είναι άκυρο.

11. Ελέγξτε την ισορροπία και την πυκνότητα χρώματος αντιγράφου. (Ανατρέξτε στο στοιχείο του ελέγχου ισορροπίας και πυκνότητας χρώματος αντιγράφου.)
12. Ελέγξτε την ισορροπία και την πυκνότητα χρώματος εκτυπωτή. (Ανατρέξτε στο στοιχείο του ελέγχου ισορροπίας και πυκνότητας χρώματος εκτυπωτή.)

Εάν η ισορροπία ή η πυκνότητα χρώματος δεν είναι στο ικανοποιητικό επίπεδο ακόμη και μετά την εκτέλεση των αυτόματων και χειροκίνητων ρυθμίσεων, ενδέχεται να υπάρχει κάποια άλλη αιτία.
Αντιμετωπίστε την αιτία, επισκευάστε ή εκτελέστε τις απαραίτητες εργασίες και επαναλάβετε τη ρύθμιση από την αρχή.
Εάν η ισορροπία ή η πυκνότητα χρώματος δεν είναι ικανοποιητική, ρυθμίστε την ισορροπία χρώματος αντιγραφής και εκτυπωτή με SIM46-74.

5. Εκτός κέντρου εικόνα εκτύπωσης/σάρωσης, ρύθμιση θέσης μπροστινής ακμής.
   Πριν εκτελέσετε αυτήν τη ρύθμιση, φροντίστε να ελέγξετε τα ακόλουθα στοιχεία.
   * Πρέπει να υπάρχει ένας δίσκος με χαρτί A4 (LT) σε αυτόν.
   1. Εισαγάγετε τη λειτουργία SIM50-10.
   2. Επιλέξτε έναν δίσκο τροφοδοσίας χαρτιού 1.
   3. Τοποθετήστε χαρτί A4 (11 X 8,5) στον δίσκο τροφοδοσίας χαρτιού 1.
   4. Ελέγξτε για να επιβεβαιώσετε ότι η εσωτερική διάσταση του εκτυπωμένου μοτίβου ημίτονου είναι 240 1,2 mm.
   5. Μετρήστε το μέγεθος της κενής περιοχής του μοτίβου ρύθμισης στην κατεύθυνση του μπροστινού/πίσω πλαισίου (ποσότητα κενής πλευράς F) και αυτό στην κατεύθυνση μεταφοράς (Ποσότητα κενής μπροστινής ακμής).
      Ελέγξτε για να επιβεβαιώσετε ότι πληρούνται όλες οι ακόλουθες συνθήκες.


Διαδικασίες υπολογισμού και εισαγωγής των τιμών ρύθμισης
(Παράδειγμα) Ποσότητα κενής μπροστινής ακμής

1. Μετρήστε με οπτική επιθεώρηση.
   → Αποτέλεσμα μέτρησης: 4,5 mm
2. Υπολογίστε την ποσότητα μετατόπισης.
   Η τιμή στόχος είναι η τιμή προδιαγραφής (κεντρική τιμή) των 3 mm.
   * Για την ποσότητα κενής πλευράς F, ο στόχος είναι 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Υπολογίστε την τιμή ρύθμισης. Αφαιρέστε 5 από την ποσότητα μετατόπισης των -0,5 mm.
   * Για την ποσότητα μετατόπισης των 0,1 mm, η τιμή ρύθμισης ποικίλλει κατά 1.
   Όταν η τρέχουσα τιμή είναι 50:
   → [50 – 5 = 45]
4. Εισαγάγετε την τιμή ρύθμισης για το SUB-CS1.
   → Εισαγάγετε το [45].

6. Εισαγάγετε το MAIN-CS1 (κενή πλευρά F) και το SUB-CS1 (κενή μπροστινή ακμή) και πατήστε το κουμπί OK.
   Εισαγάγετε τις υπολογισμένες τιμές ρύθμισης για την ποσότητα μετατόπισης στα MAIN-CS1/SUB-CS1 και πατήστε το κουμπί OK (OK). (Ο δρομέας μπορεί να χρησιμοποιηθεί αντί για το κουμπί.)
7. Μετά την εισαγωγή των τιμών ρύθμισης, εκτυπώστε ξανά και ελέγξτε για να επιβεβαιώσετε ότι οι ποσότητες αποφυγής έχουν ρυθμιστεί στην περιοχή στόχου.

ΣΥΡΤΑΡΙ ΧΑΡΤΙΟΥ BP-DE12/DE13/DE14

(ΒΑΣΗ/550/2x550/3x550 ΣΥΡΤΑΡΙ ΧΑΡΤΙΟΥ)

Αποσυσκευασία

Πριν από την εγκατάσταση, φροντίστε να απενεργοποιήσετε τόσο τους διακόπτες λειτουργίας όσο και τον κύριο διακόπτη τροφοδοσίας και να αποσυνδέσετε το φις τροφοδοσίας από την πρίζα. Βεβαιωθείτε ότι η λυχνία δεδομένων στον πίνακα λειτουργίας δεν ανάβει ή αναβοσβήνει κατά την εκτέλεση της εγκατάστασης.

Έλεγχος συσκευασμένων αντικειμένων

Αρ.	Όνομα	Ποσότητα
1	Μονάδα γραφείου	1
2	Βίδες στερέωσης (M4 x 8)	4
3	Δεξιός ρυθμιστής	1

Εγκατάσταση

Ρύθμιση θέσης ρυθμιστή

1. Συνδέστε τον δεξιό ρυθμιστή (Συσκευασμένο αντικείμενο Νο. 3)


Σημείωση
Εάν η ακόλουθη επιλογή δεν είναι εγκατεστημένη ταυτόχρονα, ο ρυθμιστής πρέπει να εγκατασταθεί.

• ΔΙΣΚΟΣ ΜΕΓΑΛΗΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ
• FINISHER (1k)
• SADDLE STITCH FINISHER (1K)
• FINISHER (3K)
• SADDLE STITCH FINISHER (3K)

Για να διασφαλίσετε την ασφάλεια, τοποθετήστε τον δεξιό ρυθμιστή μέχρι να ασφαλίσει.

2. Γυρίστε κάθε ρυθμιστή για να στερεώσετε τη μονάδα γραφείου.


Σύνδεση κύριας μονάδας και μονάδας γραφείου

1. Τοποθετήστε την κύρια μονάδα στη μονάδα γραφείου.

Χρησιμοποιήστε τη δύναμη τεσσάρων ατόμων ή περισσότερων για να σηκώσετε την κύρια μονάδα.

Τοποθετήστε την κύρια μονάδα στη μονάδα γραφείου αργά, προσαρμόζοντας τις εξωτερικές γραμμές. Ελέγξτε για να βεβαιωθείτε ότι ο πείρος τοποθέτησης στο επάνω μέρος της μονάδας γραφείου είναι καλά τοποθετημένος στην αυλάκωση τοποθέτησης της κύριας μονάδας.

2. Αφαιρέστε το δίσκο 1 και το δίσκο 2.

3. Ανυψώστε τις πλάκες σύνδεσης στις δεξιές και αριστερές πλευρές της μπροστινής πλευράς της μονάδας γραφείου και στερεώστε τις με τις βίδες στερέωσης (Συσκευασμένο αντικείμενο Νο. 2).

4. Συνδέστε το δίσκο 1 και το δίσκο 2.

5. Αφαιρέστε το κάλυμμα του πίσω μέρους του κύριου σώματος. Και στερεώστε τα με τις βίδες στερέωσης (Συσκευασμένο αντικείμενο Νο. 2). Επαναφέρετε τα μικρά καλύμματα.


Απασφάλιση

1. Τραβήξτε έξω κάθε δίσκο. Γυρίστε και αφαιρέστε το υλικό στερέωσης και αφαιρέστε το φύλλο προειδοποίησης.
   Συνδέστε το αφαιρεθέν υλικό στερέωσης στη θέση που φαίνεται στο σχήμα για αποθήκευση.
   Κλείστε την κασέτα που τραβήχτηκε έξω.


Πριν ενεργοποιήσετε την τροφοδοσία, ελέγξτε για να βεβαιωθείτε ότι το υλικό στερέωσης του δίσκου έχει αποσυνδεθεί. Εάν η τροφοδοσία ενεργοποιηθεί χωρίς να αποσυνδεθεί το υλικό στερέωσης, μπορεί να προκύψει πρόβλημα.

Σύνδεση συνδετήρα

1. Αφαιρέστε το κάλυμμα από την πίσω πλευρά του μηχανήματος.

2. Συνδέστε το συνδετήρα.

3. Διαχωρίστε τη βάση του καλύμματος με τσιμπίδες.

4. Συνδέστε το κάλυμμα.


Ρύθμιση

Πριν από την εγκατάσταση, φροντίστε να απενεργοποιήσετε τόσο τους διακόπτες λειτουργίας όσο και τον κύριο διακόπτη τροφοδοσίας και να αποσυνδέσετε το φις τροφοδοσίας από την πρίζα. Βεβαιωθείτε ότι η λυχνία δεδομένων στον πίνακα λειτουργίας δεν ανάβει ή αναβοσβήνει κατά την εκτέλεση της εγκατάστασης.

Ενεργοποιήστε την τροφοδοσία της κύριας μονάδας

1. Συνδέστε το φις τροφοδοσίας του μηχανήματος στην πρίζα και ενεργοποιήστε τον κύριο διακόπτη τροφοδοσίας και το διακόπτη τροφοδοσίας του πίνακα λειτουργίας.

Σημείωση
Για τη ρύθμιση του μεγέθους δίσκου, ανατρέξτε στην ενότητα "Ρύθμιση μεγέθους δίσκου".

Ρύθμιση εκτός κέντρου εικόνας

Σημείωση
Η θέση της κύριας άκρης της εικόνας και η τιμή ρύθμισης εκτός κέντρου της μονάδας γραφείου έχουν ρυθμιστεί στη μέση τιμή κατά την αποστολή από το εργοστάσιο.
Επομένως, αυτή η ρύθμιση πρέπει να εκτελείται μόνο όταν ληφθεί η απόφαση να εκτελεστεί μέσω του ελέγχου της εικόνας εκτύπωσης.

* Πρέπει να υπάρχει ένας δίσκος με χαρτί A4 (LT) σε αυτόν.

1. Εισαγάγετε τη λειτουργία SIM50-10.
2. Επιλέξτε μια πηγή τροφοδοσίας χαρτιού "3" (CS2).
3. Τοποθετήστε χαρτί A4 (11 X 8.5) στο δίσκο τροφοδοσίας χαρτιού CS2.
4. Ελέγξτε για να επιβεβαιώσετε ότι η εσωτερική διάσταση του εκτυπωμένου ημιτονικού μοτίβου είναι 240 1,2 mm.
   Εάν η παραπάνω συνθήκη δεν ικανοποιείται, ακολουθήστε και επαναλάβετε τις διαδικασίες του ADJ4A (Εγχειρίδιο σέρβις) μέχρι να επιτευχθεί ένα ικανοποιητικό αποτέλεσμα.
5. Μετρήστε το μέγεθος της κενής περιοχής του μοτίβου ρύθμισης στην κατεύθυνση του μπροστινού/πίσω πλαισίου (Ποσό κενού πλευράς F) και αυτό στην κατεύθυνση μεταφοράς (Ποσό κενού κύριας άκρης).
   Ελέγξτε για να επιβεβαιώσετε ότι ικανοποιούνται όλες οι ακόλουθες συνθήκες.


Διαδικασίες υπολογισμού και εισαγωγής τιμών ρύθμισης
(Παράδειγμα) Ποσό κενού κύριας άκρης

1. Μετρήστε με οπτικό έλεγχο. Αποτέλεσμα μέτρησης: 4,5 mm
2. Υπολογίστε το ποσό μετατόπισης.
   Η τιμή στόχος είναι η τιμή προδιαγραφής (κεντρική τιμή) των 3 mm.
   * Για το ποσό κενού πλευράς F, ο στόχος είναι 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Υπολογίστε την τιμή ρύθμισης. Αφαιρέστε το 5 από το ποσό μετατόπισης -0,5 mm.
   * Για το ποσό μετατόπισης 0,1 mm, η τιμή ρύθμισης ποικίλλει κατά 1.
   → Όταν η τρέχουσα τιμή είναι 50: [50 – 5 = 45]
4. Εισαγάγετε την τιμή ρύθμισης για SUB-CS2/CS3/CS4. Εισαγάγετε το [45].

6. Εισαγάγετε MAIN-CS2 (Κενό πλευράς F) και SUB-CS2 (Κενό κύριας άκρης) και πατήστε το κουμπί OK (OK). Εισαγάγετε τις υπολογισμένες τιμές ρύθμισης για το ποσό μετατόπισης σε MAIN-CS2/SUB-CS2 και πατήστε το κουμπί OK (OK) (Ο δρομέας μπορεί να χρησιμοποιηθεί αντί για το κουμπί.)
7. Αφού εισαγάγετε τις τιμές ρύθμισης, εκτυπώστε ξανά και ελέγξτε για να επιβεβαιώσετε ότι τα ποσά αποφυγής έχουν προσαρμοστεί στην περιοχή στόχου.

Εκτελέστε τις διαδικασίες 4) έως 7) για κάθε δίσκο τροφοδοσίας χαρτιού.

ΣΥΡΤΑΡΙ ΧΑΡΤΙΟΥ BP-DE15

(ΒΑΣΗ/ΣΥΡΤΑΡΙ ΧΑΡΤΙΟΥ 550&2100 ΦΥΛΛΩΝ)

Αποσυσκευασία

Εάν αφαιρεθεί πρώτα ο σύνδεσμος, ενδέχεται να υποστεί ζημιά κατά τις διαδικασίες εγκατάστασης. Επομένως, διατηρήστε τον συσκευασμένο κατά την αποσυσκευασία και αποσυσκευάστε τον μόνο όταν συνδέετε τον σύνδεσμο στο μηχάνημα.

Έλεγχος συσκευασμένων αντικειμένων

Αρ.	Όνομα	Ποσότητα
1	Μονάδα γραφείου	1
2	Βίδες στερέωσης (M4 x 8)	4
3	Δεξιός ρυθμιστής	1

Εγκατάσταση

Πριν από την εγκατάσταση, βεβαιωθείτε ότι έχετε απενεργοποιήσει και τους δύο διακόπτες λειτουργίας και τον κύριο διακόπτη ρεύματος και αποσυνδέστε το φις από την πρίζα. Βεβαιωθείτε ότι η λυχνία δεδομένων στον πίνακα χειρισμού δεν ανάβει ή αναβοσβήνει κατά την εκτέλεση της εγκατάστασης.

Ρύθμιση θέσης ρυθμιστή

1. Τοποθετήστε τον δεξιό ρυθμιστή (Συσκευασμένο αντικείμενο Νο. 3)


Σημείωση
Εάν η ακόλουθη επιλογή δεν είναι εγκατεστημένη ταυτόχρονα, πρέπει να εγκατασταθεί ο ρυθμιστής.

• ΔΙΣΚΟΣ ΜΕΓΑΛΗΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ
• FINISHER (1k)
• SADDLE STITCH FINISHER (1K)
• FINISHER (3K)
• SADDLE STITCH FINISHER (3K)

Για να διασφαλίσετε την ασφάλεια, τοποθετήστε τον δεξιό ρυθμιστή μέχρι να ασφαλίσει.

2. Γυρίστε κάθε ρυθμιστή για να στερεώσετε τη μονάδα γραφείου.

Σύνδεση κύριας μονάδας και μονάδας γραφείου

1. Τοποθετήστε την κύρια μονάδα στη μονάδα γραφείου.

Χρησιμοποιήστε τη δύναμη τεσσάρων ατόμων ή περισσότερων για να σηκώσετε την κύρια μονάδα.

Τοποθετήστε την κύρια μονάδα στη μονάδα γραφείου αργά, προσαρμόζοντας τις εξωτερικές γραμμές. Ελέγξτε για να βεβαιωθείτε ότι ο πείρος τοποθέτησης στο επάνω μέρος της μονάδας γραφείου έχει εμπλακεί με ασφάλεια στην αυλάκωση τοποθέτησης της κύριας μονάδας.

2. Αφαιρέστε τη θήκη 1 και τη θήκη 2.

3. Ανυψώστε τις πλάκες σύνδεσης στις δεξιά και αριστερή πλευρά της μπροστινής πλευράς της μονάδας γραφείου και στερεώστε τις με τις βίδες στερέωσης (Συσκευασμένο αντικείμενο Νο. 2).

4. Τοποθετήστε τη θήκη 1 και τη θήκη 2.

5. Αφαιρέστε το μικρό κάλυμμα των δεξιών και αριστερών πλευρών του πίσω μέρους του κύριου σώματος. Και στερεώστε τα με τις βίδες στερέωσης (Συσκευασμένο αντικείμενο Νο. 2). Επιστρέψτε τα μικρά καλύμματα.


Απασφάλιση

1. Τραβήξτε έξω τη θήκη. Γυρίστε και αφαιρέστε το υλικό στερέωσης και αφαιρέστε το φύλλο προειδοποίησης.
   Τοποθετήστε το αφαιρεθέν υλικό στερέωσης στη θέση που φαίνεται στην εικόνα για αποθήκευση.

2. Τραβήξτε έξω κάθε θήκη tandem. Γυρίστε και αφαιρέστε το υλικό στερέωσης και αφαιρέστε το φύλλο προειδοποίησης.
   Τοποθετήστε το αφαιρεθέν υλικό στερέωσης στη θέση που φαίνεται στην εικόνα για αποθήκευση.
   Κλείστε τη θήκη που τραβήχτηκε έξω.


Πριν ενεργοποιήσετε την τροφοδοσία, ελέγξτε για να βεβαιωθείτε ότι το υλικό στερέωσης της θήκης είναι απασφαλισμένο. Εάν ενεργοποιηθεί η τροφοδοσία χωρίς να απασφαλιστεί το υλικό στερέωσης, μπορεί να προκληθεί πρόβλημα.

Σύνδεση συνδέσμου

1. Αφαιρέστε το κάλυμμα από την πίσω πλευρά του μηχανήματος.

2. Συνδέστε τον σύνδεσμο.

3. Διαχωρίστε τη βάση του καλύμματος με πένσες.

4. Τοποθετήστε το κάλυμμα.


Ενεργοποιήστε την τροφοδοσία της κύριας μονάδας

1. Συνδέστε το φις του μηχανήματος στην πρίζα και ενεργοποιήστε τον κύριο διακόπτη ρεύματος και τον διακόπτη ρεύματος του πίνακα χειρισμού.

Ρύθμιση θήκης

1. Ρυθμίσεις συστήματος
   1. Πατήστε το πλήκτρο [Initial Installation Settings] (Αρχικές ρυθμίσεις εγκατάστασης) στην οθόνη αφής.
   2. Πατήστε [Tray Settings] (Ρυθμίσεις θήκης) για την αντίστοιχη ρύθμιση. Ρυθμίστε τον τύπο χαρτιού, το μέγεθος χαρτιού και το Feeding Approved Job (Εργασία εγκεκριμένης τροφοδοσίας) για κάθε θήκη. Αγγίξτε το πλήκτρο [Tray Settings] (Ρυθμίσεις θήκης) για να εμφανιστεί η λίστα με τις θήκες και τις τρέχουσες ρυθμίσεις.
   3. Αγγίξτε το αντίστοιχο πλήκτρο θήκης για να εμφανιστεί η οθόνη ρύθμισης. Τα στοιχεία ρύθμισης είναι όπως παρατίθενται παρακάτω:

Στοιχεία ρύθμισης	Περιγραφή
Τύπος	Επιλέξτε τον τύπο χαρτιού που θα χρησιμοποιηθεί. Ο τύπος επιλέξιμου τύπου χαρτιού ποικίλλει ανάλογα με τη θήκη.
Μέγεθος	Επιλέξτε το μέγεθος χαρτιού που θα χρησιμοποιηθεί. Το επιλέξιμο μέγεθος ποικίλλει ανάλογα με τη θήκη. Το επιλέξιμο μέγεθος μπορεί να είναι περιορισμένο ανάλογα με τη θήκη που επιλέχθηκε στον Τύπο παραπάνω. Εάν η κατάλληλη θήκη δεν υπάρχει στη λίστα, επιλέξτε [Size Input] (Εισαγωγή μεγέθους) και καθορίστε απευθείας το μέγεθος. (Αυτό επιτρέπεται μόνο για τη θήκη παράκαμψης.)
Feeding Approved Job	Επιλέξτε τη λειτουργία εγκεκριμένης εργασίας. Απενεργοποιήστε τη δυνατότητα δεν επιθυμείτε να εκτελέσετε μια εργασία χρησιμοποιώντας την επιλεγμένη θήκη. Τα [Fax] (Φαξ) και [Internet Fax] (Φαξ μέσω Διαδικτύου) δεν μπορούν να επιλεγούν εάν το [Type] (Τύπος) έχει οριστεί σε κάτι άλλο εκτός από Απλό χαρτί, Ανακυκλωμένο χαρτί, Έγχρωμο χαρτί ή Τύπος χρήστη.

2. Ρύθμιση μεγέθους θήκης
   1. Θήκη 2
      1. Τραβήξτε έξω τη θήκη χαρτιού.
         Τραβήξτε έξω τη θήκη απαλά μέχρι να σταματήσει.
         Αφαιρέστε το χαρτί που είναι τοποθετημένο στη θήκη.
      2. Ρυθμίστε τις πλάκες οδηγού A και B συμπιέζοντας τους μοχλούς ασφάλισης και σύροντάς τις για να ταιριάζουν με τις διαμήκεις και εγκάρσιες διαστάσεις του χαρτιού που θα τοποθετηθεί.
         Οι πλάκες οδηγού A και B είναι συρόμενες. Σύρετε κάθε πλάκα οδηγού ενώ συμπιέζετε το μοχλό ασφάλισης για να ρυθμίσετε το μέγεθος χαρτιού.

   2. Θήκη 3 (A4/LT)
      1. Τραβήξτε έξω τη θήκη τροφοδοσίας χαρτιού Tandem.
      2. Αφαιρέστε την πλάκα ρύθμισης θήκης Tandem ενώ πιέζετε έναν γάντζο.

      3. Εισαγάγετε το αφεντικό πλάκας ρύθμισης στις οπές στην πλάκα ρύθμισης θήκης Tandem για το κατάλληλο μέγεθος.

      4. Σπρώξτε τη θήκη τροφοδοσίας χαρτιού Tandem.
   3. Θήκη 4 (A4/LT/B5)
      1. Τραβήξτε έξω τη θήκη τροφοδοσίας χαρτιού Tandem.
      2. Αφαιρέστε την πλάκα ρύθμισης θήκης Tandem ενώ πιέζετε έναν γάντζο.

      3. Εισαγάγετε το αφεντικό πλάκας ρύθμισης στις οπές στην πλάκα ρύθμισης θήκης Tandem για το κατάλληλο μέγεθος.

      4. Τοποθετήστε την πλάκα ρύθμισης πίσω άκρης B5 για να ρυθμίσετε το μέγεθος A4/LT. Ανυψώστε την πλάκα ρύθμισης για να ρυθμίσετε το μέγεθος B5.

      5. Σπρώξτε τη θήκη τροφοδοσίας χαρτιού Tandem.
3. Ρύθμιση μεγέθους
   Εκτελέστε SIM26-2 "Size setting" (Ρύθμιση μεγέθους) με τις λειτουργίες πλήκτρων της κύριας μονάδας.
   1. Το μενού επιλογής μεγέθους του γραφείου μεγάλης χωρητικότητας εμφανίζεται στην οθόνη μηνυμάτων λειτουργίας.
   2. Επιλέξτε ένα κουμπί μεγέθους για να ρυθμιστεί στην οθόνη μηνυμάτων.

Ρύθμιση εκτός κέντρου εικόνας

Σημείωση
Η θέση της κορυφαίας ακμής εικόνας και η τιμή ρύθμισης εκτός κέντρου της μονάδας γραφείου έχουν ρυθμιστεί στη μέση τιμή κατά την αποστολή από το εργοστάσιο.
Επομένως, αυτή η ρύθμιση πρέπει να εκτελείται μόνο όταν ληφθεί η απόφαση να εκτελεστεί μέσω του ελέγχου της εικόνας εκτύπωσης.

* Πρέπει να υπάρχει μια θήκη με χαρτί A4 (LT) σε αυτήν.

1. Εκτελέστε SIM50-10.
2. Επιλέξτε μια πηγή τροφοδοσίας χαρτιού "3" (CS2).
3. Ρυθμίστε χαρτί A4 (11 X 8,5) στη θήκη τροφοδοσίας χαρτιού CS2.
4. Ελέγξτε για να επιβεβαιώσετε ότι η εσωτερική διάσταση του τυπωμένου μοτίβου ημιτόνου είναι 240 1,2 mm.
   Εάν η παραπάνω συνθήκη δεν ικανοποιείται, ακολουθήστε και επαναλάβετε τις διαδικασίες του ADJ4A (Εγχειρίδιο σέρβις) μέχρι να επιτευχθεί ένα ικανοποιητικό αποτέλεσμα.
5. Μετρήστε το μέγεθος της κενής περιοχής του μοτίβου ρύθμισης στην κατεύθυνση του μπροστινού/πίσω πλαισίου (ποσό κενού πλευράς F) και αυτό στην κατεύθυνση μεταφοράς (ποσό κενού κορυφαίας ακμής).
   Ελέγξτε για να επιβεβαιώσετε ότι ικανοποιούνται όλες οι ακόλουθες συνθήκες.


Διαδικασίες υπολογισμού και εισαγωγής τιμών ρύθμισης
(Παράδειγμα) Ποσό κενού κορυφαίας ακμής

1. Μετρήστε με οπτικό έλεγχο. Αποτέλεσμα μέτρησης: 4,5 mm
2. Υπολογίστε το ποσό μετατόπισης.
   Η τιμή στόχος είναι η τιμή προδιαγραφής (κεντρική τιμή) των 3 mm.
   * Για το ποσό κενού πλευράς F, ο στόχος είναι 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Υπολογίστε την τιμή ρύθμισης. Αφαιρέστε 5 από το ποσό μετατόπισης των -0,5 mm.
   * Για το ποσό μετατόπισης των 0,1 mm, η τιμή ρύθμισης ποικίλλει κατά 1.
   → Όταν η τρέχουσα τιμή είναι 50:
   [50 – 5 = 45]
4. Εισαγάγετε την τιμή ρύθμισης για το SUB-CS2.
   → Εισαγάγετε το [45].

6. Εισαγάγετε MAIN-CS2 (κενό πλευράς F) και SUB-CS2 (κενό κορυφαίας ακμής) και πατήστε το κουμπί OK (ΟΚ).
   Εισαγάγετε τις υπολογισμένες τιμές ρύθμισης για το ποσό μετατόπισης σε MAIN-CS2/SUB-CS2 και πατήστε το κουμπί OK (ΟΚ). (Ο δρομέας μπορεί να χρησιμοποιηθεί αντί για το κουμπί.)
7. Αφού εισαγάγετε τις τιμές ρύθμισης, εκτυπώστε ξανά και ελέγξτε για να επιβεβαιώσετε ότι τα ποσά αποφυγής έχουν ρυθμιστεί στην περιοχή στόχου.

Εκτελέστε τις διαδικασίες 4) έως 7) για κάθε θήκη τροφοδοσίας χαρτιού.

ΔΟΧΕΙΟ ΜΕΓΑΛΗΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ BP-LC10

Αποσυσκευασία

Εάν ο σύνδεσμος αφαιρεθεί πρώτος, ενδέχεται να υποστεί ζημιά κατά τις διαδικασίες εγκατάστασης. Επομένως, διατηρήστε τον συσκευασμένο κατά την αποσυσκευασία και αποσυσκευάστε τον μόνο όταν συνδέετε τον σύνδεσμο στο μηχάνημα.

Έλεγχος συσκευασμένων αντικειμένων

Αρ.	Όνομα	Ποσότητα
1	Δοχείο μεγάλης χωρητικότητας	1
2	Άνω πλάκα στήριξης	2
3	Μονάδα σύνδεσης	1
4	Βίδα στερέωσης A (Εξαγωνικός ροδέλα S-tight M4x18)	4
5	Βίδα στερέωσης B (Εξαγωνικός ροδέλα S-tight M4x12)	2
6	Βίδα στερέωσης C (Κύπελλο M4x8)	1
7	Φύλλο οδηγιών LCC	1

Εγκατάσταση

Πριν από την εγκατάσταση, φροντίστε να απενεργοποιήσετε τόσο τον διακόπτη λειτουργίας όσο και τον κύριο διακόπτη τροφοδοσίας και να αποσυνδέσετε το φις τροφοδοσίας από την πρίζα. Βεβαιωθείτε ότι η λυχνία δεδομένων στον πίνακα χειρισμού δεν ανάβει ή αναβοσβήνει κατά την εκτέλεση της εγκατάστασης.

Απελευθερώστε την ασφάλεια

1. Αφαιρέστε τη βίδα στερέωσης του γραφείου τροφοδοσίας χαρτιού.


ΣΗΜΕΙΩΣΗ: Πριν ενεργοποιήσετε την τροφοδοσία, ελέγξτε για να βεβαιωθείτε ότι έχει αφαιρεθεί η βίδα στερέωσης του δοχείου. Εάν ενεργοποιηθεί η τροφοδοσία χωρίς να αφαιρεθεί η βίδα στερέωσης, ενδέχεται να προκύψει πρόβλημα.

Κύρια μονάδα και σύνδεση δοχείου μεγάλης χωρητικότητας

1. Συνδέστε την άνω πλάκα στήριξης (Συσκευασμένο αντικείμενο Νο.2) στη δεξιά πλευρά της κύριας μονάδας με τη βίδα στερέωσης A (Συσκευασμένο αντικείμενο Νο.4). Κατά την εγκατάσταση, τοποθετήστε το τμήμα από καουτσούκ ( ) της άνω πλάκας στήριξης στην κάτω πλευρά.
   Σημείωση
   Εάν είναι εγκατεστημένος ο δεξιός ρυθμιστής, αφαιρέστε τον.

2. Αφαιρέστε το δεξιό κάλυμμα πόρτας από το μηχάνημα.

3. Συνδέστε το φύλλο οδηγιών LCC (Συσκευασμένο αντικείμενο Νο.7) στον οδηγό εισόδου χαρτιού.
   Καθαρίστε την επιφάνεια του φύλλου οδηγιών LCC με οινόπνευμα.


4. Αφαιρέστε τις βίδες στερέωσης (1 τεμ.) του μηχανήματος και αφαιρέστε το καπάκι της βίδας. Και αφαιρέστε το δεξιό κάτω κάλυμμα.

5. Στερεώστε προσωρινά τη βίδα στερέωσης B (Συσκευασμένο αντικείμενο Νο.5) στα μισά.

6. Εισαγάγετε την προσωρινά στερεωμένη βίδα B στην οπή κλειδιού στη μονάδα σύνδεσης και στερεώστε προσωρινά τη μονάδα σύνδεσης.

7. Στερεώστε την άλλη βίδα στερέωσης B και σφίξτε καλά την προσωρινά στερεωμένη βίδα B.

8. Επανατοποθετήστε το δεξιό κάτω κάλυμμα στην κύρια μονάδα.

9. Στερεώστε τη βίδα στερέωσης και επανατοποθετήστε το καπάκι της βίδας στην κύρια μονάδα.

10. Ενώ ανυψώνετε το τμήμα που επισημαίνεται με , εισαγάγετε τη μονάδα σύνδεσης στο δοχείο μεγάλης χωρητικότητας και στερεώστε τη βίδα στερέωσης C (Συσκευασμένο αντικείμενο Νο.6) στη σήμανση A στη μονάδα σύνδεσης.


Ρύθμιση ύψους

1. Φέρτε το δοχείο μεγάλης χωρητικότητας πιο κοντά στην κύρια μονάδα.

2. Ελέγξτε για να βεβαιωθείτε ότι η νεύρωση ελέγχου ρύθμισης ύψους του δοχείου μεγάλης χωρητικότητας και ο άξονας της άνω πλάκας στήριξης που είναι τοποθετημένη στην κύρια μονάδα βρίσκονται στην ίδια γραμμή.

3. Εάν δεν απαιτείται ρύθμιση ύψους, εισαγάγετε περαιτέρω το δοχείο μεγάλης χωρητικότητας.
   Εάν απαιτείται ρύθμιση ύψους, εκτελέστε τη διαδικασία ρύθμισης από το 4).

4. Χαλαρώστε τη βίδα ρύθμισης στην πλευρά F.
   ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε τη βίδα ρύθμισης στην μπροστινή πλευρά για τη ρύθμιση. Μην αγγίζετε τη βίδα στην πίσω πλευρά.
   ΣΗΜΕΙΩΣΗ: Εάν η βίδα χαλαρώσει ή αφαιρεθεί κατά τη συντήρηση, φροντίστε να εκτελέσετε τη ρύθμιση ύψους C μετά την ολοκλήρωση της συντήρησης.

5. Σε περίπτωση μετατόπισης προς τα δεξιά, πιέστε το μπροστινό άνω τμήμα και τοποθετήστε τη νεύρωση ελέγχου ρύθμισης ύψους έτσι ώστε να βρίσκεται στην ίδια γραμμή με τον άξονα της άνω πλάκας στήριξης. Εισαγάγετε το δοχείο μεγάλης χωρητικότητας στην κύρια μονάδα.

6. Σε περίπτωση μετατόπισης προς τα αριστερά, σηκώστε τη γρίλια έτσι ώστε η νεύρωση ελέγχου ρύθμισης ύψους να βρίσκεται στην ίδια γραμμή με τον άξονα της άνω πλάκας στήριξης και εισαγάγετε το δοχείο μεγάλης χωρητικότητας.

7. Σφίξτε τη χαλαρωμένη βίδα.


Σύνδεση συνδέσμου

1. Αφαιρέστε το κάλυμμα του συνδέσμου.
   Μην χρησιμοποιείτε το κάλυμμα συνδέσμου που αφαιρέσατε.

2. Συνδέστε τον σύνδεσμο.
   Εάν δεν είναι εγκατεστημένο το κιτ θέρμανσης, δεν χρειάζεται να συνδέσετε τον σύνδεσμο θέρμανσης στον σύνδεσμο.


Διακόπτης μεγέθους χαρτιού

1. Αφαιρέστε το πίσω κάλυμμα.

2. Αφαιρέστε τη βίδα στερέωσης (4 τεμ. μπλε βίδας) στην άνω και κάτω πλευρά της πλευρικής πλάκας F και της πλευρικής πλάκας R.

3. Εισαγάγετε την κάτω πλευρά σύμφωνα με τη χαραγμένη σήμανση στην κάτω πλευρά της πλευρικής πλάκας F και της πλευρικής πλάκας R. Σφίξτε την άνω και κάτω πλευρά χρησιμοποιώντας τις βίδες στερέωσης που αφαιρέσατε.


4. Εναλλαγή πλάκας πίσω άκρου
   Αφαιρέστε τις μπλε βίδες που στερεώνουν την άνω και κάτω πλάκα πίσω άκρου αντίστοιχα.

5. Εισαγάγετε τον οδηγό μεγέθους σύμφωνα με τη χαραγμένη σήμανση. Σφίξτε την άνω και κάτω πλευρά χρησιμοποιώντας τις βίδες στερέωσης που αφαιρέσατε (A4).

6. Συνδέστε το πίσω κάλυμμα.


Ενεργοποιήστε την τροφοδοσία της κύριας μονάδας

1. Συνδέστε το φις τροφοδοσίας του μηχανήματος στην πρίζα και ενεργοποιήστε τον κύριο διακόπτη τροφοδοσίας και τον διακόπτη τροφοδοσίας του πίνακα χειρισμού.

Ρύθμιση μεγέθους

Εκτελέστε SIM26-2 "Size setting" (Ρύθμιση μεγέθους) με τις λειτουργίες πλήκτρων της κύριας μονάδας.

1. Το μενού επιλογής μεγέθους του δοχείου μεγάλης χωρητικότητας εμφανίζεται στην οθόνη μηνυμάτων λειτουργίας.
2. Επιλέξτε ένα κουμπί μεγέθους που θα οριστεί στην οθόνη μηνυμάτων.

Ρύθμιση εικόνας εκτός κέντρου

1. Ρύθμιση με την προσομοίωση
   Σημείωση
   Η θέση της κορυφαίας άκρης της εικόνας και η τιμή ρύθμισης εκτός κέντρου του δοχείου μεγάλης χωρητικότητας έχουν οριστεί στη μέση τιμή κατά την αποστολή από το εργοστάσιο.
   Επομένως, αυτή η ρύθμιση πρέπει να εκτελείται μόνο όταν κριθεί απαραίτητο να εκτελεστεί μέσω του ελέγχου της εικόνας εκτύπωσης.
   * Πρέπει να υπάρχει ένα δοχείο με χαρτί A4 (LT) μέσα σε αυτό.
   1. Εκτελέστε SIM50-10.
   2. Επιλέξτε μια πηγή τροφοδοσίας χαρτιού "6" (LCC).
   3. Ορίστε χαρτί A4 (11 X 8,5) στο δοχείο τροφοδοσίας χαρτιού LCC.
   4. Ελέγξτε για να επιβεβαιώσετε ότι η εσωτερική διάσταση του εκτυπωμένου μοτίβου ημιτόνου είναι 240 1,2mm.
      Εάν η παραπάνω συνθήκη δεν πληρούται, ακολουθήστε και επαναλάβετε τις διαδικασίες του ADJ4A (Εγχειρίδιο σέρβις) μέχρι να επιτευχθεί ένα ικανοποιητικό αποτέλεσμα.
   5. Μετρήστε το μέγεθος της κενής περιοχής του μοτίβου ρύθμισης στην κατεύθυνση του μπροστινού/πίσω πλαισίου (ποσό κενού πλευράς F) και αυτό στην κατεύθυνση μεταφοράς (ποσό κενού κορυφαίας άκρης).
      Ελέγξτε για να επιβεβαιώσετε ότι πληρούνται όλες οι ακόλουθες συνθήκες.


Διαδικασίες υπολογισμού και εισαγωγής των τιμών ρύθμισης
(Παράδειγμα) Ποσό κενού κορυφαίας άκρης

1. Μετρήστε με οπτικό έλεγχο.
   → Αποτέλεσμα μέτρησης: 4,5mm
2. Υπολογίστε το ποσό μετατόπισης. Η τιμή στόχος είναι η τιμή προδιαγραφής (κεντρική τιμή) των 3mm.
   * Για το ποσό κενού πλευράς F, ο στόχος είναι 2mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Υπολογίστε την τιμή ρύθμισης. Αφαιρέστε το 5 από το ποσό μετατόπισης των -0,5mm.
   * Για το ποσό μετατόπισης των 0,1mm, η τιμή ρύθμισης μεταβάλλεται κατά 1.
   → Όταν η τρέχουσα τιμή είναι 50:
   [50 – 5 = 45]
4. Εισαγάγετε την τιμή ρύθμισης για το SUB-LC.
   → Εισαγάγετε το [45].

6. Εισαγάγετε MAIN-LC (κενό πλευράς F) και SUB-LC (κενό κορυφαίας άκρης) και πατήστε το κουμπί OK (OK).
   Εισαγάγετε τις υπολογισμένες τιμές ρύθμισης για το ποσό μετατόπισης στο MAIN-LC/SUB-LC και πατήστε το κουμπί OK (OK). (Μπορεί να χρησιμοποιηθεί ο δρομέας αντί του κουμπιού.)
7. Αφού εισαγάγετε τις τιμές ρύθμισης, εκτυπώστε ξανά και ελέγξτε για να επιβεβαιώσετε ότι τα ποσά αποφυγής έχουν ρυθμιστεί στην περιοχή στόχου.

Εκτελέστε τις διαδικασίες 4) έως 7) για κάθε δοχείο τροφοδοσίας χαρτιού.

2. Μηχανική ρύθμιση
   Δεδομένου ότι η ρύθμιση εκτός κέντρου εκτελείται κατά την αποστολή, δεν υπάρχει βασικά καμία ανάγκη εκτέλεσης αυτής της ρύθμισης. Εάν το κέντρο μετατοπιστεί, ωστόσο, η προσομοίωση χρησιμοποιείται κανονικά. Εάν η μετατόπιση δεν αφαιρεθεί, εκτελέστε τις ακόλουθες διαδικασίες ρύθμισης.
   1. Όταν η μετατόπιση βρίσκεται στην μπροστινή πλευρά
      Για να ρυθμίσετε τη γραμμή εκτύπωσης στην κατεύθυνση A από το κέντρο του χαρτιού, όπως φαίνεται στο σχήμα:
      1. Χαλαρώστε δύο βίδες στερέωσης (κόκκινες βίδες) της πλάκας ρύθμισης οδηγού μεγέθους μπροστά/πίσω και μετακινήστε την πλάκα ρύθμισης οδηγού μεγέθους στην κατεύθυνση A (πλευρά R) κατά το ποσό μετατόπισης και σφίξτε τις κόκκινες βίδες στερέωσης (2 για κάθε).
         Στη συνέχεια, κάντε ένα αντίγραφο για να ελέγξετε για να βεβαιωθείτε ότι δεν υπάρχει άλλη μετατόπιση. Επαναλάβετε τις διαδικασίες έως ότου δεν υπάρχει μετατόπιση.

   2. Όταν η μετατόπιση βρίσκεται στην πίσω πλευρά
      Για να ρυθμίσετε τη γραμμή εκτύπωσης στην κατεύθυνση B από το κέντρο του χαρτιού, όπως φαίνεται στο σχήμα:
      1. Χαλαρώστε δύο βίδες στερέωσης (κόκκινες βίδες) της πλάκας ρύθμισης οδηγού μεγέθους μπροστά/πίσω και μετακινήστε την πλάκα ρύθμισης οδηγού μεγέθους στην κατεύθυνση B (πλευρά F) κατά το ποσό μετατόπισης και σφίξτε τις κόκκινες βίδες στερέωσης (2 για κάθε).
         Στη συνέχεια, κάντε ένα αντίγραφο για να ελέγξετε για να βεβαιωθείτε ότι δεν υπάρχει άλλη μετατόπιση. Επαναλάβετε τις διαδικασίες έως ότου δεν υπάρχει μετατόπιση.


Δίσκος τροφοδοσίας μεγάλου χαρτιού MX-LT10

Αποσυσκευασία

Έλεγχος συσκευασμένων αντικειμένων

Αρ.	Όνομα	Ποσότητα
1	Δίσκος τροφοδοσίας μεγάλου χαρτιού	1

Εγκατάσταση

Μην εισάγετε το δάχτυλο στο τμήμα του άγκιστρου του δίσκου.

Σύνδεση δίσκου τροφοδοσίας μεγάλου χαρτιού

1. Ανοίξτε τον οδηγό του δίσκου τροφοδοσίας μεγάλου χαρτιού και συνδέστε τον στο κλείδωμα του δίσκου τροφοδοσίας μεγάλου χαρτιού.

2. Τραβήξτε έξω τον οδηγό του μηχανήματος.

3. Συνδέστε τον δίσκο τροφοδοσίας μεγάλου χαρτιού στον οδηγό του μηχανήματος.

4. Εισαγάγετε τον οδηγό του μηχανήματος.


Αυτός ο δίσκος μπορεί να χρησιμοποιηθεί μόνο για τροφοδοσία μεγάλου χαρτιού.

Μην αφήνετε μεγάλα χαρτιά για μεγάλο χρονικό διάστημα.

Μπορείτε να χρησιμοποιήσετε μεγάλα χαρτιά με αυτόν τον δίσκο.

Ενεργοποιήστε την τροφοδοσία της κύριας μονάδας

1. Συνδέστε το φις τροφοδοσίας του μηχανήματος στην πρίζα και ενεργοποιήστε τον κύριο διακόπτη τροφοδοσίας και τον διακόπτη τροφοδοσίας του πίνακα χειρισμού.

Ρύθμιση δίσκου

Χρησιμοποιήστε το SIM26-50 για να ορίσετε την "Εκτύπωση μεγέθους Banner" (Banner size print) σε 1.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Διαθέσιμες γλώσσες
