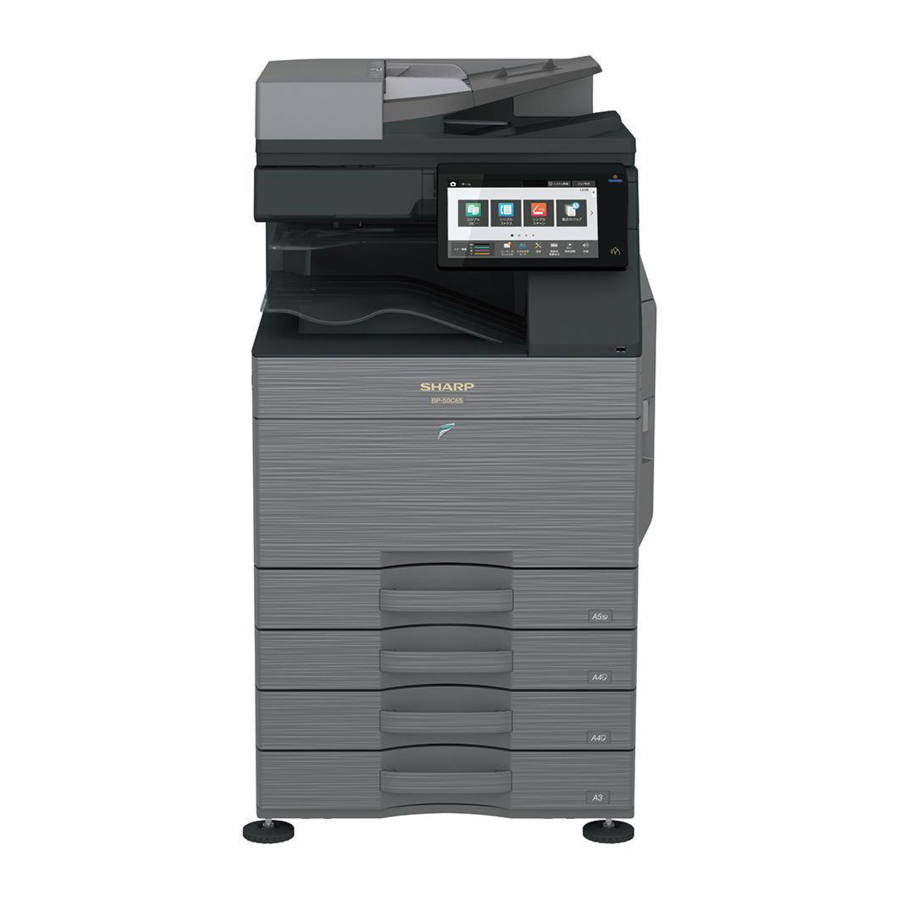

„Sharp BP-50C26“, „BP-50C31“, „BP-50C36“, „BP-50C45“ vadovas

KONFIGŪRACIJA

Sistemos diagrama

Parinkčių sąrašas

STD: standartinė įranga
OPT: įdiegiama parinktis
*1: Parinktis kai kuriose srityse
*2: Kai kuriose srityse nepalaikoma

SIMULIAVIMAS

Bendra informacija ir paskirtis

Simuliavimo režimas turi šias funkcijas: rodyti įrenginio veikimo būseną, ankstesniame etape nustatyti trikčių vietą ir priežastis bei veiksmingai nustatyti ir reguliuoti įrenginį, kad būtų patobulintas jo tinkamumas naudoti.

1. Įvairūs reguliavimai
2. Specifikacijų ir funkcijų nustatymas
3. Trikčių atšaukimas
4. Veikimo patikrinimas
5. Skaitiklių patikrinimas, nustatymų išvalymas
6. Įrenginio veikimo sąlygų (veikimo histerezės) duomenų patikrinimas, išvalymas
7. Įvairių duomenų (reguliavimų, nustatymų, veikimo, skaitiklių ir t. t.) perkėlimas.

Veikimo procedūros ir rodiniai priklauso nuo įrenginio veikimo skydelio dizaino.

Simuliavimo režimas

Lengvasis režimas	Rodomi dažniausiai naudojami kiekvienos kategorijos modeliavimai, todėl technikai gali lengvai pasiekti nustatymus, atlikti priežiūrą ir reguliavimus.
Klasikinis režimas	Išvardijami visi modeliavimai, kuriuos galima pasiekti įvedus pagrindinį kodą, o tada – subkodą, kaip ir ankstesnių modelių serijose.

Kiekvieno klavišo funkcija

Nr.	Pavadinimas	Funkcija
1	TEST key	Pakeisti bandymo režimą
2	Mode setting key	Pakeisti Easy mode, Classic mode (lengvasis režimas, klasikinis režimas)
3	Language setting key	Pakeisti kalbą simuliavimo režime
4	INFO key	Rodyti dabartinio rodinio veikimą
5	EXIT key	Išeiti iš simuliavimo režimo
6	BACK key	Grįžti į ankstesnį rodinį
7	Clear key	Išvalyti įvesties reikšmę

Simuliavimo paleidimas

Įjungiamas simuliavimo režimas.

1. Dukart palieskite HOME ke (pagrindinis klavišas)
2. Palieskite „Ver“ (Versija) rodymo skyrių (10 klavišų režimo įvesties režimo ekranas)

3. Palieskite (#) klavišą → žvaigždutės (*) klavišą → „Clear“ (Išvalyti) klavišą → žvaigždutės (*) klavišą → paruošta įvesti pagrindinį simuliavimo kodą.


PAGRINDINIS ĮRENGINYS

Išpakavimas

1. Perpjaukite polipropileno juostas.

2. Nuimkite viršutinį dėklą, amortizacines medžiagas ir pagrindinio įrenginio dėklą.

3. Pašalinkite F -add. Nuimkite pagrindinio įrenginio vinilo maišelį.

4. Ištraukite rankenas.

5. Lėtai kelkite pagrindinį įrenginį 4 žmonės ir švelniai padėkite jį į plokščią ir saugią vietą.


Fiksavimo juostos ir apsauginės medžiagos pašalinimas

1. Atidarykite priekinį dangtelį ir išimkite silikagelio maišelį.

2. Įstumkite atliekinio dažiklio dėžutės fiksavimo svirtis abiejuose atliekinio dažiklio dėžutės galuose į vidų ir ištraukite atliekinio dažiklio dėžutę.

3. Nuimkite juostą nuo atliekinio dažiklio dėžutės.
   * Juosta naudojama perkeliant įrenginį, todėl prireikus ją pasilikite.

4. Įsitikinkite, kad fiksavimo svirtis pasislinko į rodyklės nurodytą padėtį.

5. Pašalinkite apsauginę medžiagą.

6. Atidarykite dešinįjį dangtelį.

7. Pašalinkite fiksavimo medžiagą (4 vietos) nuo perkėlimo bloko ir etiketę.


Supakuotų prekių patikra

Nr.	Pavadinimas	Kiekis
1	Eksploatavimo vadovas	1
2	Apsauginis lakštas	1

Užrakto atleidimas

1. Dėklo sukimosi plokštės užrakto atleidimas
   1. Ištraukite dėklą. Pasukite fiksavimo medžiagą ir nuimkite ją. Nuimkite įspėjamąją etiketę.
      Pritvirtinkite nuimtą fiksavimo medžiagą prie paveikslėlyje nurodytos padėties, kad galėtumėte naudoti ateityje.
      Uždarykite ištrauktą dėklą.

2. Skanerio (2/3 veidrodžio bloko) užrakto atleidimas
   1. Atsukite optinio bloko tvirtinimo varžtą ir nuimkite įspėjamąją etiketę.

   2. Pritvirtinkite apsauginį lakštą. (Supakuota prekė Nr. 2)


Įdiegimas

Kai prie įrenginio prijungiamas papildomas popieriaus tiekimo stalčius, išpakuokite ir įdiekite popieriaus tiekimo stalčių, tada išpakuokite įrenginį.
Saugiai padėkite įrenginį ant pasirenkamo stalčiaus ir atlikite įrenginio diegimo procedūras.
Tvirtai ir saugiai padėkite įrenginį ant pasirenkamo stalčiaus.

Šie modeliai buvo išsiųsti su ryškalais, įdėtais į ryškalų bloką, ir atliktas SIM25-2. Todėl NEGALIMA vykdyti SIM25-2 diegiant įrenginį.

Jei įvykdėte SIM25-2, pakeiskite visus ryškalus naujais ir įvykdykite SIM25-2. Jei įrenginys buvo naudojamas nepakeitus naujo ryškalo, gali kilti problemų, susijusių su eksploatavimo trukme.

Dažų kasetės įdėjimas

1. Kelias kartus horizontaliai pakratykite dažų kasetę
2. Atidarykite priekinį dangtelį ir įdėkite kiekvieną dažų kasetę

Būtinai įdėkite spalvų kasetę į tinkamą padėtį. Stenkitės neįdėti į kitos spalvos padėtį.

Nekiškite dažų kasetės jėga.
Stumkite ją tol, kol kasetė saugiai užsifiksuos vietoje.

Kiekvienos spalvos dažų kasetės montavimo vieta

LSU dulkėms atsparaus stiklo valymas

Dulkės nuo perkėlimo diržo arba užrakto ar kai kurių kitų gretimų dalių transportavimo ar įdiegimo metu gali nukristi ant LSU. Prieš tikrindami vaizdo kokybę, būtinai nuvalykite dulkėms atsparų stiklą.

1. Nuimkite LSU valymo strypą nuo priekinio dangtelio.

2. Pasukite valymo strypo veltinio pusę žemyn ir įkiškite ją. Kelis kartus paslinkite pirmyn ir atgal, kad nuvalytumėte LSU dulkėms atsparų stiklą.

3. Grąžinkite LSU valymo strypą į priekinį dangtelį taip, kad veltinis būtų nukreiptas į viršų. Pritvirtinkite viršutinę dalį ir pritvirtinkite trimis fiksatoriais.

4. Pritvirtinkite atliekinio dažiklio dėžutę.
   Abu galai turi būti patikimai užrakinti.

5. Įjunkite pagrindinį maitinimo jungiklį ir uždarykite priekinį dangtelį.

Kai skirta EXIT TRAY CABINET parinktis. Apdailos įrenginys arba išėjimo dėklo spintelė turi būti įdiegta prieš įjungiant įrenginį, kitaip atsiras L4-11 kodas.

6. Įjunkite valdymo skydelio maitinimo jungiklį.

Neeksploatuokite pagrindinio įrenginio 20 sekundžių po maitinimo įjungimo dėl įkrovimo volelio kontakto veikimo patikrinimo.
* Retais atvejais gali būti rodomas JAM ekranas, kai naudojamas.
* Jei rodomas JAM ekranas, atšaukite JAM atidarydami ir uždarydami dešinįjį dangtelį ir išvalykite JAM istoriją.

7. Paspauskite OK (Gerai).

8. MFP automatiškai paleidžiamas iš naujo ir pereina į dažų papildymo operaciją
   Patvirtinkite, kad rodomas "Vykdomas dažų papildymas" ir palaukite, kol ekranas išnyks (tai trunka 30 sek. - 4 min.)
   Pastaba
   Ši procedūra skirta patikrinti dažų tiekimo operaciją iš dažų kasetės į DV bloką. Operacijos laikas skiriasi priklausomai nuo dažų kiekio dažų kasetėje. Netolygus dažų pasiskirstymas ir vidinė dažų kasetės būsena.

Popieriaus tiekimo dėklo sąranka

1. Sistemos nustatymas
   1. Palieskite [SETTINGS] (Nustatymai) klavišą.
   2. Palieskite [Init. Install Settings] (Pradiniai diegimo nustatymai) klavišą.
   3. Palieskite [Password] (Slaptažodis) klavišą administratoriaus prisijungimo srityje. Įveskite slaptažodį naudodami 10 klavišų skaičių klaviatūrą. "admin"
   4. Palieskite [Paper Tray Settings] (Popieriaus dėklo nustatymai) klavišą, kad sukonfigūruotumėte nustatymus. Šie nustatymai nurodo popieriaus tipą, popieriaus formatą ir funkcijas, leidžiamas kiekvienam popieriaus dėklui. Kai paliečiamas [Tray Settings] (Dėklo nustatymai) klavišas, pasirodo sąrašas, kuriame rodomi dėklai ir dabartiniai nustatymai.
   5. Palieskite [Each tray] (Kiekvienas dėklas) klavišą aukščiau esančiame ekrane, kad pakeistumėte nustatymus.
      Galima konfigūruoti šiuos nustatymus.

Elementas	Aprašymas
Tipas	Pasirinkite popieriaus tipą, kuris įdėtas į dėklą. Popieriaus tipai, kuriuos galima pasirinkti, skiriasi priklausomai nuo popieriaus dėklo.
Dydis	Pasirinkite popieriaus formatą iš sąrašo. Popieriaus formatai, kuriuos galima pasirinkti, skiriasi priklausomai nuo dėklo. Formatai, kuriuos galima pasirinkti, taip pat gali būti apriboti pasirinkto popieriaus tipo. Jei norimo formato nėra sąraše, pasirinkite [Custom Size] (Pasirinktinis formatas) ir tiesiogiai įveskite formatą (tik apeinamajam dėklui).
Patvirtintas užduoties tiekimas	Pasirinkite režimus, kuriuos galima naudoti. Jei yra funkcija, kurios nenorite naudoti su pasirinktu dėklu, išjunkite funkciją. Kai "Type" (Tipas) yra kitoks nei paprastas popierius, perdirbtas popierius, spalvotas popierius arba vartotojo tipas, negalima pasirinkti [Fax] (Faksas) ir [Internet Fax] (Internetinis faksas).

2. Dėklo dydžio nustatymas
   1. Ištraukite popieriaus dėklą.
      Švelniai traukite dėklą, kol jis sustos.
      Jei dėkle liko popieriaus, išimkite jį.

   2. Sureguliuokite kreipiamąsias plokštes A ir B suspausdami jų fiksavimo svirtis ir pastumdami jas taip, kad jos atitiktų įdedamo popieriaus vertikalius ir horizontalius matmenis.
      Kreipiamosios plokštės A ir B yra slankiojamos. Pastumkite kiekvieną kreipiamąją plokštę suspausdami jos fiksavimo svirtį.

   3. Sureguliuokite kreipiamąsias plokštes A ir B suspausdami jų fiksavimo svirtis


Specifikacijų sąranka

Naudokite SIM26-6, kad nustatytumėte įrenginių paskirtį.

SIM Nr.		Turinys
26	6	Naudojama paskirčiai nustatyti.

Užbaigus paskirties nustatymus, pakeiskite nustatytas vertes, kad pritaikytumėte šiuos nustatymus.

SIM Nr.		Turinys
26	3	Naudojama auditoriaus specifikacijos režimui nustatyti.
	5	Naudojama bendro skaitiklio ir priežiūros skaitiklio skaičiavimo režimui nustatyti.
	18	Naudojama dažų taupymo režimo TAIP/NE nustatymui (tik JK ir Japonijos versijose) * Kitų paskirties versijų atveju šią sąranką atlieka vartotojo programa.
	29	Naudojama nuotoliniam programinės aparatinės įrangos atnaujinimo režimui nustatyti.
	52	Naudojama TAIP/NE skaičiavimui, kai nespausdinamas popierius praeina per kiekvieną skaitiklį, nustatyti.

Vaizdo kokybės patikrinimas

Vykdymo elementai

Vykdykite šiuos elementus.

Nr.	Elementas	SIM
1	Spausdinimo variklio vaizdo iškraipymo reguliavimas (rankinis reguliavimas) / OPC būgno fazės reguliavimas (automatinis reguliavimas) / Spalvų registravimo reguliavimas (automatinis reguliavimas)	50-22
2	Kopijos spalvų balanso ir tankio patikrinimas
3	Spausdintuvo spalvų balanso / tankio patikrinimas	64-5

Jei paveikslėlyje yra defektų dėl anksčiau minėto turinio, atlikite šį turinį ir patvirtinkite paveikslėlį.

Nr.	Elementas	SIM
4	Kopijos / spausdintuvo spalvų balanso reguliavimas (automatinis reguliavimas)	46-74
5	Spausdinimo / nuskaitymo vaizdas ne centre, priekinio krašto padėties reguliavimas	50-10

Aprašymas

1. Spausdinimo variklio vaizdo iškraipymo reguliavimas (rankinis reguliavimas) / OPC būgno fazės reguliavimas (automatinis reguliavimas) / Spalvų registravimo reguliavimas (automatinis reguliavimas)

Šis reguliavimas vienu metu atlieka spausdinimo variklio vaizdo iškraipymo reguliavimą, OPC būgno fazės reguliavimą ir spalvų registravimo reguliavimą.

1. Įjunkite SIM50-22 režimą.
2. Paspauskite [EXECUTE] (Vykdyti) klavišą.
   [EXECUTE] (Vykdyti) klavišas yra paryškintas ir pradedamas automatinis vaizdo registravimo reguliavimas. (Reguliavimas trunka apie 30 sek.)
3. Kai reguliavimas baigtas, [EXECUTE] (Vykdyti) klavišas grįžta į įprastą ekraną ir rodoma reguliavimo rezultato reikšmė.
   Dabartinis kiekvienos spalvos pasvirimo lygis rodomas SKEW ekrano skyriuje.

4. Užsirašykite rodomą pasvirimo lygį.
   (Pasvirimo lygio reikšmės ir reguliavimo procedūros reikšmė)
   * Jei visuose SKEW C, M ir Y elementuose rodoma "OK", reguliuoti nereikia.
   * Kai reikšmės pradžioje rodoma "R", pasukite LSU pasvirimo reguliavimo varžtą pagal laikrodžio rodyklę.
   * Kai reikšmės pradžioje rodoma "L", pasukite LSU pasvirimo reguliavimo varžtą prieš laikrodžio rodyklę.
   * Reguliavimo varžto pasukimo kiekis atitinka kiekvieną reguliavimo reikšmę. C, M ir Y nurodo paspaudimų skaičių. Ekrano reikšmė apvalinama dešimtainėje vietoje.
   * "C, M ir Y (SKEW)" rodo kiekvieno C, M ir Y reguliavimo varžto reguliavimo paspaudimų skaičių.
   Turinys skliausteliuose ( )
   MIAN, SUB: Vaizdo registravimo skirtumas nuo ankstesnės reguliavimo reikšmės.
   Pavyzdys:
   Jei šį kartą 105, o ankstesnį kartą 103, jis rodomas kaip 105,0 (+2,0).
   SKEW: LSU pasvirimo reguliavimo rezultato įvertinimas. OK arba NG.
   PHASE: Ankstesnio laiko OPC būgno fazės reguliavimo reikšmė
5. Pakartokite 2–4 procedūras ir patikrinkite, ar C, M ir Y (SKEW) yra gerai.
   Jei kuris nors iš jų yra NG, pasukite atitinkamos spalvos LSU pasvirimo reguliavimo varžtą, kad sureguliuotumėte.


Kai reguliuojama pasukant K LSU pasvirimo reguliavimo varžtą, pasikeičia C, M ir Y (SKEW) būsenos. Vykdykite SIM50-22, kad patikrintumėte, ar C, M ir Y (SKEW) yra gerai.
Kai įvyksta anomalija, rodoma "ERROR" (klaida).
Tokiu atveju patikrinkite kiekvieną pavaros skyrių ir proceso skyrių.

2. Kopijos spalvų balanso ir tankio patikrinimas
   Metodas
   Padarykite pilkos spalvos bandymo lentelės (UKOG-0162FCZZ) kopiją ir aptarnavimo spalvų bandymo lentelės (UKOG-0326FCZZ/UKOG-0326FC11) kopiją ir patikrinkite, ar jos tinkamos.
   1. Pastaba dėl spalvų balanso ir tankio patikrinimo spalvų kopijavimo režimu. Norėdami patikrinti kopijos spalvų balansą ir tankį, naudokite pilkos spalvos bandymo lentelę (UKOG-0162FCZZ) ir aptarnavimo spalvų bandymo lentelę (UKOG- 0326FCZZ/UKOG-0326FC11). Teksto / atspausdintos nuotraukos režime (rankinis) nustatykite kopijos tankio lygį į "3" ir padarykite kopiją.
      Tuo metu visi spalvų balanso reguliavimai vartotojo reguliavimo režime turi būti nustatyti į numatytąjį (centrą). Be to, būtinai naudokite nurodytą popierių spalvoms.
   2. Pastaba dėl vienspalvio kopijavimo režimo tankio patikrinimo
      Norėdami patikrinti tankį, naudokite pilkos spalvos bandymo lentelę (UKOG-0162FCZZ). Teksto / atspausdintos nuotraukos režime (rankinis) nustatykite kopijos tankio lygį į "Rankinis 3".
      Be to, visi spalvų balanso reguliavimai vartotojo reguliavimo režime turi būti nustatyti į numatytąjį (centrą).

[Patikrinkite naudodami pilkos spalvos bandymo lentelę (UKOG-0162FCZZ)]
Atliekant kopijos tankio patikrinimą su pilkos spalvos bandymo lentele, patikrinkite, ar užtikrintos šios sąlygos.

Norėdami patikrinti spalvų (pilką) balansą, naudokite aptarnavimo spalvų bandymo lentelę (UKOG- 0326FCZZ/UKOG-0326FC11).

[Patikrinkite naudodami aptarnavimo spalvų bandymo lentelę (UKOG-0326FCZZ/UKOG- 0326FC11)]
Atliekant kopijos spalvų balanso patikrinimą su aptarnavimo spalvų bandymo lentele, patikrinkite, ar užtikrintos šios sąlygos.

1. Spalvų kopijos patikrinimo elementai (patikrinkite, ar atitinka šiuos reikalavimus:)

   1. Yra 12 tuščių sričių.
   2. Registracijos (vienas taškas pagrindiniam nuskaitymui ir vienas taškas pagalbiniam nuskaitymui) nepasislinkusios.
   3. Galima įžiūrėti 5,0 skyrą (5 taškai).
   4. Spalvų skirtumas pilkos spalvos balanse tarp F ir R pusių nėra toks didelis.
   5. Nėra baltų ir juodų dryžių.
   6. Spalvoti tekstai atkuriami aiškiai.
   7. Tankis nėra toks mažas.
2. Vienspalvės kopijos patikrinimo elementai (patikrinkite, ar atitinka šiuos reikalavimus:)

   1. Yra 12 tuščių sričių.
   2. Galima įžiūrėti 4,0 skyrą (5 taškai).
   3. Tankio skirtumas tarp F ir R pusių nėra toks didelis.
   4. Nėra baltų ir juodų dryžių.
   5. Tankis nėra toks mažas.
   6. Juodas mažo tankio gradavimas nukopijuojamas šiek tiek.

3. Spausdintuvo spalvų balanso / tankio patikrinimas
   Metodas
   Vykdykite SIM64-5, kad atspausdintumėte spausdinimo bandymo modelį.


Nustatykite kiekvieną nustatytą reikšmę į numatytąją ir paspauskite [EXECUTE] (Vykdyti) klavišą. Atspausdinamas spausdinimo bandymo modelis.

Spausdinimo tankis turi palaipsniui keistis nuo šviesesnio lygio iki tamsesnio lygio. Tankio keitimo kryptis neturi būti atvirkštinė. Kiekvienos spalvos tankio lygis turi būti beveik tame pačiame lygyje.

4. Kopijos / spausdintuvo spalvų balanso ir tankio reguliavimas (automatinis reguliavimas)

Kai įdiegta spausdintuvo parinktis, būtinai vykdykite aukščiau pateiktą elementą.

1. Įjunkite SIM46-74 režimą.
2. Paspauskite [EXECUTE] (Vykdyti) klavišą.
   Atliekama didelio tankio proceso kontrolė ir atspausdinamas kopijos spalvų pataisos vaizdas (reguliavimo modelis). (Automatiškai pasirenkamas A4/11" x 8,5" arba A3/11" x 17" popierius.)
3. Padėkite spalvų pataisos vaizdą (reguliavimo modelį) popierių, atspausdintą 2 procedūroje, ant dokumentų stalo.
   Padėkite spalvų pataisos vaizdą (reguliavimo modelį), atspausdintą 2 procedūroje, ant dokumentų stalo. Padėkite spalvų pataisos vaizdą taip, kad plonos linijos būtų kairėje pusėje. Tuo metu ant atspausdinto spalvų pataisos vaizdo (reguliavimo modelio) padėkite 5 baltus popieriaus lapus.

4. Pasirinkite [FACTORY] (Gamyklinis) tikslą ir paspauskite [EXECUTE] (Vykdyti) klavišą.
   Kai spalvų balansas pritaikomas rankiniu spalvų balanso reguliavimu (SIM46-21) pagal vartotojo pageidavimą, o spalvų balansas užregistruojamas su SIM63-7 kaip aptarnavimo tikslas, jei reikia sureguliuoti spalvų balansą, pasirinkite [SER- VICE] (APTARNAVIMAS) tikslą.
   Kopijos spalvų balanso reguliavimas atliekamas automatiškai ir atspausdina spalvų balanso patikrinimo pataisos vaizdą.
   Jei ant atspausdinto patikrinimo modelio yra kokių nors dryžių ar neaiškių spaudinių, patikrinkite, ar spausdinimo variklyje nėra problemų.

5. Paspauskite [EXECUTE] (Vykdyti) klavišą.
   Atspausdinamas spausdintuvo spalvų pataisos vaizdas (reguliavimo modelis). (Automatiškai pasirenkamas A4/11" x 8,5" arba A3/11" x 17" popierius.)
6. Padėkite spalvų pataisos vaizdą (reguliavimo modelį), atspausdintą 5 procedūroje, ant dokumentų stalo.
   Padėkite spalvų pataisos vaizdą (reguliavimo modelį), atspausdintą 2 procedūroje, ant dokumentų stalo. Padėkite spalvų pataisos vaizdą taip, kad plonos linijos būtų kairėje pusėje. Tuo metu ant atspausdinto spalvų pataisos vaizdo (reguliavimo modelio) padėkite 5 baltus popieriaus lapus.

7. Pasirinkite [FACTORY] (Gamyklinis) tikslą ir paspauskite [EXECUTE] (Vykdyti) klavišą.
   Kai spalvų balansas pritaikomas rankiniu spalvų balanso reguliavimu (SIM67-25) pagal vartotojo pageidavimą, o spalvų balansas užregistruojamas kaip aptarnavimo tikslas su SIM67- 27, jei spalvų balansas reguliuojamas pagal tą spalvų balansą, pasirinkite [SERVICE] (APTARNAVIMAS) tikslą.
   Spausdintuvo spalvų balanso reguliavimas (1 žingsnis) atliekamas automatiškai ir atspausdinamas spalvų balanso patikrinimo pataisos vaizdas.
   Jei ant atspausdinto patikrinimo modelio yra kokių nors dryžių ar neaiškių spaudinių, patikrinkite, ar spausdinimo variklyje nėra problemų.

8. Rodomas pusiau tonuoto vaizdo korekcijos pradinis nustatymo meniu. Paspauskite [OK] (Gerai) klavišą.
   Atliekamas pradinis pusiau tonuoto vaizdo korekcijos nustatymas.
9. Palaukite, kol bus rodomas [EXECUTE] (Vykdyti) klavišas. Kai jis rodomas, paspauskite jį.
   Atliekama pusiau tonuoto vaizdo korekcija.
10. Kai rodoma "COMPLETED THIS PROCEDURE" (ŠI PROCEDŪRA BAIGTA), reguliavimo operacija baigiama.
    Atšaukite SIM46-74.

Reguliavimo rezultatas tampa galiojantis tik tada, kai baigti abu reguliavimai kopijavimo režimu ir spausdintuvo režimu.
Pavyzdžiui, jei atliekamas kopijos spalvų balanso reguliavimas (automatinis reguliavimas) ir modeliavimas atšaukiamas, reguliavimo rezultatas negalioja.

11. Patikrinkite kopijos spalvų balansą ir tankį. (Žr. kopijos spalvų balanso ir tankio patikrinimo elementą.)
12. Patikrinkite spausdintuvo spalvų balansą ir tankį. (Žr. spausdintuvo spalvų balanso ir tankio patikrinimo elementą.)

Jei spalvų balansas arba tankis nėra patenkinamo lygio net ir atlikus automatinius ir rankinius reguliavimus, gali būti kita priežastis.
Išspręskite priežastį, suremontuokite arba atlikite reikiamus darbus ir pakartokite reguliavimą nuo pradžių.
Jei spalvų balansas arba tankis nėra patenkintas, sureguliuokite kopijos ir spausdintuvo spalvų balansą pagal SIM46-74.

5. Spausdinimo / nuskaitymo vaizdas ne centre, priekinio krašto padėties reguliavimas.
   Prieš atlikdami šį reguliavimą, būtinai patikrinkite šiuos elementus.
   * Turi būti dėklas su A4 (LT) popieriumi.
   1. Įjunkite SIM50-10 režimą.
   2. Pasirinkite popieriaus tiekimo dėklą 1.
   3. Įdėkite A4 (11 X 8,5) popierių į popieriaus tiekimo dėklą 1.
   4. Patikrinkite, ar vidinis atspausdinto pusiau tonuoto modelio matmuo yra 240 1,2 mm.
   5. Išmatuokite tuščios srities dydį reguliavimo modelyje priekio / galinio rėmo kryptimi (F pusės tuščios srities dydis) ir transportavimo kryptimi (priekinio krašto tuščios srities dydis).
      Patikrinkite, ar atitinka visas šias sąlygas.


Reguliavimo reikšmių apskaičiavimo ir įvedimo procedūros
(Pavyzdys) Priekinio krašto tuščios srities dydis

1. Išmatuokite vizualiai.
   → Matavimo rezultatas: 4,5 mm
2. Apskaičiuokite poslinkio sumą.
   Tikslinė reikšmė yra specifikacijos reikšmė (centrinė reikšmė) 3 mm.
   * F pusės tuščios srities dydžio tikslas yra 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Apskaičiuokite reguliavimo reikšmę. Iš poslinkio sumos -0,5 mm atimkite 5.
   * 0,1 mm poslinkio sumai reguliavimo reikšmė skiriasi 1.
   Kai dabartinė reikšmė yra 50:
   → [50 – 5 = 45]
4. Įveskite reguliavimo reikšmę SUB-CS1.
   → Įveskite [45].

6. Įveskite MAIN-CS1 (F pusės tuščia sritis) ir SUB-CS1 (priekinio krašto tuščia sritis) ir paspauskite OK (Gerai) mygtuką.
   Įveskite apskaičiuotas reguliavimo reikšmes poslinkio sumai į MAIN-CS1/SUB-CS1 ir paspauskite OK (Gerai) mygtuką. (Vietoj mygtuko galima naudoti žymeklį.)
7. Įvedę reguliavimo reikšmes, atspausdinkite dar kartą ir patikrinkite, ar užkertimo dydžiai yra sureguliuoti iki tikslinio diapazono.

BP-DE12/DE13/DE14 LAPŲ POPIERIAUS STALČIUS

(STAND/550/2x550/3x550 LAPŲ POPIERIAUS STALČIUS)

Išpakavimas

Prieš montuodami, būtinai išjunkite ir veikimo, ir pagrindinį maitinimo jungiklius ir atjunkite maitinimo kištuką nuo maitinimo lizdo. Montuodami įsitikinkite, kad duomenų lemputė veikimo skydelyje nešviečia ir nemirksi.

Supakuotų prekių patikrinimas

Nr.	Pavadinimas	Kiekis
1	Stalo įrenginys	1
2	Tvirtinimo varžtai (M4 x 8)	4
3	Dešinysis reguliatorius	1

Įrengimas

Reguliatoriaus padėties reguliavimas

1. Pritvirtinkite dešinįjį reguliatorių (supakuota prekė Nr. 3)


Pastaba
Jei šis papildomas įrenginys nėra įdiegtas tuo pačiu metu, reguliatorius turi būti įdiegtas.

• DIDELĖS TALPOS PADĖKLAS
• APDAILOS ĮRENGINYS (1k)
• BALNELIU DYGSNIAIS APDAILOS ĮRENGINYS (1K)
• APDAILOS ĮRENGINYS (3K)
• BALNELIU DYGSNIAIS APDAILOS ĮRENGINYS (3K)

Siekiant užtikrinti saugumą, įstatykite dešinįjį reguliatorių, kol jis užsifiksuos.

2. Pasukite kiekvieną reguliatorių, kad pritvirtintumėte stalo įrenginį.


Pagrindinio įrenginio ir stalo įrenginio sujungimas

1. Uždėkite pagrindinį įrenginį ant stalo įrenginio.

Pagrindiniam įrenginiui pakelti naudokite keturių ar daugiau asmenų jėgą.

Lėtai uždėkite pagrindinį įrenginį ant stalo įrenginio, suderindami išorines linijas. Patikrinkite, ar stalo įrenginio viršuje esantis padėties nustatymo kaištis yra saugiai įstatytas į pagrindinio įrenginio padėties nustatymo griovelį.

2. Išimkite dėklą 1 ir dėklą 2.

3. Pakelkite jungiamąsias plokštes dešinėje ir kairėje stalo įrenginio priekinės pusės pusėse ir pritvirtinkite jas tvirtinimo varžtais (supakuota prekė Nr. 2).

4. Pritvirtinkite dėklą 1 ir dėklą 2.

5. Nuimkite pagrindinio korpuso galinį dangtelį. Ir pritvirtinkite juos tvirtinimo varžtais (supakuota prekė Nr. 2). Grąžinkite mažus dangtelius.


Atrakinimas

1. Ištraukite kiekvieną dėklą. Pasukite ir nuimkite tvirtinimo medžiagą ir nuimkite įspėjamąjį lapą.
   Pritvirtinkite nuimtą tvirtinimo medžiagą prie paveikslėlyje parodytos padėties, kad ją laikytumėte.
   Uždarykite ištrauktą kasetę.


Prieš įjungdami maitinimą, patikrinkite, ar atjungta dėklo tvirtinimo medžiaga. Jei maitinimas įjungiamas neatjungus tvirtinimo medžiagos, gali kilti problemų.

Jungties prijungimas

1. Nuimkite dangtelį nuo galinės įrenginio pusės.

2. Prijunkite jungtį.

3. Atskykite dangtelio pagrindą reples.

4. Pritvirtinkite dangtelį.


Reguliavimas

Prieš montuodami, būtinai išjunkite ir veikimo, ir pagrindinį maitinimo jungiklius ir atjunkite maitinimo kištuką nuo maitinimo lizdo. Montuodami įsitikinkite, kad duomenų lemputė veikimo skydelyje nešviečia ir nemirksi.

Įjunkite pagrindinio įrenginio maitinimą

1. Prijunkite įrenginio maitinimo kištuką prie maitinimo lizdo ir įjunkite pagrindinį maitinimo jungiklį ir valdymo skydelio maitinimo jungiklį.

Pastaba
Norėdami nustatyti dėklo dydį, žr. "Dėklo dydžio nustatymas".

Vaizdo poslinkio reguliavimas

Pastaba
Vaizdo priekinio krašto padėtis ir stalo įrenginio poslinkio reguliavimo vertė buvo nustatyta į vidutinę vertę, kai išsiunčiama iš gamyklos.
Todėl šis reguliavimas turi būti atliekamas tik tada, kai nusprendžiama jį atlikti patikrinus spausdinamą vaizdą.

* Turi būti dėklas su A4 (LT) formato popieriumi.

1. Įveskite SIM50-10 režimą.
2. Pasirinkite popieriaus tiekimo šaltinį "3" (CS2).
3. Įdėkite A4 (11 X 8,5) formato popierių į CS2 popieriaus tiekimo dėklą.
4. Patikrinkite, ar atspausdinto pusiau tono rašto vidinis matmuo yra 240 1,2 mm.
   Jei aukščiau nurodyta sąlyga neįvykdyta, vadovaukitės ADJ4A (techninės priežiūros vadovas) procedūromis ir kartokite jas, kol bus pasiektas patenkinamas rezultatas.
5. Išmatuokite reguliavimo rašto tuščią plotą priekinės / galinės rėmo kryptimi (F pusės tuščia suma) ir transportavimo kryptimi (priekinio krašto tuščia suma).
   Patikrinkite, ar visos toliau nurodytos sąlygos yra įvykdytos.


Reguliavimo verčių apskaičiavimo ir įvedimo procedūros
(Pavyzdys) Priekinio krašto tuščia suma

1. Išmatuokite apžiūrėdami vizualiai. Matavimo rezultatas: 4,5 mm
2. Apskaičiuokite poslinkio sumą.
   Tikslinė vertė yra specifikacijos vertė (vidurio vertė) 3 mm.
   * F pusės tuščios sumos tikslas yra 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Apskaičiuokite reguliavimo vertę. Iš poslinkio sumos -0,5 mm atimkite 5.
   * Kai poslinkio suma yra 0,1 mm, reguliavimo vertė keičiama 1.
   → Kai dabartinė vertė yra 50: [50 – 5 = 45]
4. Įveskite SUB-CS2/CS3/CS4 reguliavimo vertę. Įveskite [45].

6. Įveskite MAIN-CS2 (F pusės tuščia) ir SUB-CS2 (priekinio krašto tuščia) ir paspauskite mygtuką OK (Gerai). Įveskite apskaičiuotas poslinkio sumos reguliavimo vertes į MAIN-CS2/SUB-CS2 ir paspauskite mygtuką OK (Gerai). (Žymeklį galima naudoti vietoj mygtuko.)
7. Įvedę reguliavimo vertes, vėl atspausdinkite ir patikrinkite, ar tuščios sumos sureguliuotos pagal tikslinį diapazoną.

Atlikite 4–7 procedūras kiekvienam popieriaus tiekimo dėklui.

BP-DE15 LAPŲ POPIRIAUS STALČIUS

(STAND/550&2100 LAPŲ POPIRIAUS STALČIUS)

Išpakavimas

Jei jungtis bus pašalinta pirmiausia, ji gali būti pažeista diegimo procedūrų metu. Todėl laikykite ją supakuotą išpakavimo metu ir išpakuokite tik prijungdami jungtį prie įrenginio.

Supakuotų elementų patikrinimas

Nr.	Pavadinimas	Kiekis
1	Stalo įrenginys	1
2	Fiksavimo varžtai (M4 x 8)	4
3	Dešinysis reguliatorius	1

Diegimas

Prieš diegdami būtinai išjunkite tiek veikimo, tiek pagrindinį maitinimo jungiklius ir atjunkite maitinimo kištuką nuo maitinimo lizdo. Atlikdami diegimą įsitikinkite, kad duomenų lemputė valdymo skydelyje nešviečia ir nemirksi.

Reguliatoriaus padėties reguliavimas

1. Pritvirtinkite dešinįjį reguliatorių (supakuotas elementas Nr. 3)


Pastaba
Jei šis pasirinkimas neįdiegtas tuo pačiu metu, reguliatorius turi būti įdiegtas.

• DIDELĖS TALPOS PADĖKLAS
• APDAILOS ĮRENGINYS (1k)
• BALNO SIŪLĖS APDAILOS ĮRENGINYS (1K)
• APDAILOS ĮRENGINYS (3K)
• BALNO SIŪLĖS APDAILOS ĮRENGINYS (3K)

Siekiant užtikrinti saugumą, įkiškite dešinįjį reguliatorių, kol jis užsifiksuos.

2. Pasukite kiekvieną reguliatorių, kad pritvirtintumėte stalo įrenginį.

Pagrindinio įrenginio ir stalo įrenginio prijungimas

1. Uždėkite pagrindinį įrenginį ant stalo įrenginio.

Norėdami pakelti pagrindinį įrenginį, naudokite keturių ar daugiau žmonių jėgą.

Lėtai uždėkite pagrindinį įrenginį ant stalo įrenginio, sulygiuodami išorines linijas. Patikrinkite, ar padėties nustatymo kaištis stalo įrenginio viršuje yra tvirtai įstatytas į pagrindinio įrenginio padėties nustatymo griovelį.

2. Išimkite 1 dėklą ir 2 dėklą.

3. Pakelkite jungiamąsias plokštes dešinėje ir kairėje stalo įrenginio priekinės pusės pusėse ir pritvirtinkite jas fiksavimo varžtais (supakuotas elementas Nr. 2).

4. Pritvirtinkite 1 dėklą ir 2 dėklą.

5. Nuimkite mažą dangtelį dešinėje ir kairėje pagrindinio korpuso galinėse pusėse. Pritvirtinkite juos fiksavimo varžtais (supakuotas elementas Nr. 2). Grąžinkite mažus dangtelius.


Atleiskite užraktą

1. Ištraukite dėklą. Pasukite ir nuimkite tvirtinimo medžiagą ir nuimkite įspėjimo lapą.
   Pritvirtinkite nuimtą tvirtinimo medžiagą prie paveikslėlyje nurodytos padėties, kad būtų galima laikyti.

2. Ištraukite kiekvieną tandeminį dėklą. Pasukite ir nuimkite tvirtinimo medžiagą ir nuimkite įspėjimo lapą.
   Pritvirtinkite nuimtą tvirtinimo medžiagą prie paveikslėlyje nurodytos padėties, kad būtų galima laikyti.
   Uždarykite ištrauktą dėklą.


Prieš įjungdami maitinimą, patikrinkite, ar dėklo tvirtinimo medžiaga atjungta. Jei maitinimas įjungiamas neatjungus tvirtinimo medžiagos, gali kilti problemų.

Jungties prijungimas

1. Nuimkite dangtelį nuo įrenginio galinės pusės.

2. Prijunkite jungtį.

3. Atskirkite dangtelio pagrindą reples.

4. Uždėkite dangtelį.


Įjunkite pagrindinio įrenginio maitinimą

1. Prijunkite įrenginio maitinimo kištuką prie maitinimo lizdo ir įjunkite pagrindinį maitinimo jungiklį bei valdymo skydelio maitinimo jungiklį.

Dėklo nustatymas

1. Sistemos nustatymai
   1. Palieskite [Initial Installation Settings] (Pradinių diegimo nustatymų) klavišą jutikliniame skydelyje.
   2. Palieskite [Tray Settings] (Dėklo nustatymai) atitinkamam nustatymui. Nustatykite popieriaus tipą, popieriaus formatą ir „Feeding Approved Job“ (Tiekti patvirtintą užduotį) kiekvienam dėklui. Palieskite [Tray Settings] (Dėklo nustatymai) klavišą, kad būtų rodomas dėklo ir esamų nustatymų sąrašas.
   3. Palieskite atitinkamą dėklo klavišą, kad būtų rodomas nustatymų ekranas. Nustatymo elementai yra išvardyti toliau:

Nustatymo elementai	Aprašas
Tipas	Pasirinkite naudojamo popieriaus tipą. Pasirenkamo popieriaus tipo tipas priklauso nuo dėklo.
Dydis	Pasirinkite naudojamo popieriaus formatą. Pasirenkamas formatas priklauso nuo dėklo. Pasirenkamas formatas gali būti apribotas priklausomai nuo dėklo, pasirinkto aukščiau esančiame tipe. Jei atitinkamo dėklo nėra sąraše, pasirinkite [Size Input] (Dydžio įvestis) ir tiesiogiai nurodykite formatą. (Tai leidžiama tik apėjimo dėklui.)
Feeding Approved Job (Tiekti patvirtintą užduotį)	Pasirinkite patvirtintą užduoties režimą. Išjunkite funkciją, jei nenorite atlikti užduoties naudodami pasirinktą dėklą. [Fax] (Faksas) ir [Internet Fax] (Interneto faksas) negalima pasirinkti, jei [Type] (Tipas) nustatytas ne į Plain Paper (Paprastas popierius), Recycle Paper (Perdirbtas popierius), Color paper (Spalvotas popierius) arba User Type (Naudotojo tipas).

2. Dėklo formato nustatymas
   1. 2 dėklas
      1. Ištraukite popieriaus dėklą.
         Švelniai traukite dėklą, kol jis sustos.
         Išimkite popierių, įdėtą į dėklą.
      2. Sureguliuokite kreipiamąsias plokštes A ir B, suspausdami jų fiksavimo svirtis ir stumdami jas, kad atitiktų įdedamo popieriaus išilginius ir skersinius matmenis.
         Kreipiamosios plokštės A ir B yra slankiojančios. Stumkite kiekvieną kreipiamąją plokštę, suspausdami jos fiksavimo svirtį, kad sureguliuotumėte pagal popieriaus formatą.

   2. 3 dėklas (A4/LT)
      1. Ištraukite tandeminį popieriaus tiekimo dėklą.
      2. Nuimkite tandeminę dėklo reguliavimo plokštę, paspausdami kabliuką.

      3. Įkiškite reguliavimo plokštės lizdą į angas ant tandeminės dėklo reguliavimo plokštės, kad atitiktų atitinkamą formatą.

      4. Įstumkite tandeminį popieriaus tiekimo dėklą.
   3. 4 dėklas (A4/LT/B5)
      1. Ištraukite tandeminį popieriaus tiekimo dėklą.
      2. Nuimkite tandeminę dėklo reguliavimo plokštę, paspausdami kabliuką.

      3. Įkiškite reguliavimo plokštės lizdą į angas ant tandeminės dėklo reguliavimo plokštės, kad atitiktų atitinkamą formatą.

      4. Padėkite B5 galinio krašto reguliavimo plokštę, kad nustatytumėte A4/LT formatą. Pastatykite reguliavimo plokštę, kad nustatytumėte B5 formatą.

      5. Įstumkite tandeminį popieriaus tiekimo dėklą.
3. Formato nustatymas
   Vykdykite SIM26-2 "Size setting" (Formato nustatymas) naudodami pagrindinio įrenginio klavišų operacijas.
   1. Didelės talpos stalo formato pasirinkimo meniu rodomas valdymo pranešimų ekrane.
   2. Pranešimų ekrane pasirinkite nustatytiną formato mygtuką.

Vaizdo poslinkio reguliavimas

Pastaba
Vaizdo priekinio krašto padėtis ir stalo įrenginio poslinkio reguliavimo vertė buvo nustatyti į vidutinę vertę gabenant iš gamyklos.
Todėl šis reguliavimas turi būti atliekamas tik tada, kai sprendimas priimamas jį vykdyti patikrinus spausdinamą vaizdą.

* Turi būti dėklas su A4 (LT) formato popieriumi.

1. Vykdykite SIM50-10.
2. Pasirinkite popieriaus tiekimo šaltinį "3" (CS2).
3. Įdėkite A4 (11 X 8,5) formato popierių į CS2 popieriaus tiekimo dėklą.
4. Patikrinkite ir įsitikinkite, kad atspausdinto pusiau tono modelio vidinis matmuo yra 240 1,2 mm.
   Jei aukščiau nurodyta sąlyga neįvykdyta, vykdykite ir kartokite ADJ4A (Serviso vadovas) procedūras, kol bus gautas patenkinamas rezultatas.
5. Išmatuokite reguliavimo modelio tuščią plotą priekio / galinio rėmo kryptimi (F pusės tuščias kiekis) ir transportavimo kryptimi (Priekinio krašto tuščias kiekis).
   Patikrinkite ir įsitikinkite, kad visos šios sąlygos yra įvykdytos.


Reguliavimo verčių apskaičiavimo ir įvedimo procedūros
(Pavyzdys) Priekinio krašto tuščias kiekis

1. Išmatuokite apžiūrėdami vizualiai. Matavimo rezultatas: 4,5 mm
2. Apskaičiuokite poslinkio sumą.
   Tikslinė vertė yra specifikacijos vertė (vidurio vertė) 3 mm.
   * F pusės tuščiam kiekiui tikslas yra 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Apskaičiuokite reguliavimo vertę. Atimkite 5 iš poslinkio sumos -0,5 mm.
   * 0,1 mm poslinkio sumai reguliavimo vertė skiriasi 1.
   → Kai dabartinė vertė yra 50:
   [50 – 5 = 45]
4. Įveskite SUB-CS2 reguliavimo vertę.
   → Įveskite [45].

6. Įveskite MAIN-CS2 (F pusės tuščias) ir SUB-CS2 (Priekinio krašto tuščias) ir palieskite mygtuką OK (Gerai).
   Įveskite apskaičiuotas reguliavimo vertes poslinkio sumai į MAIN-CS2/SUB-CS2 ir palieskite mygtuką OK (Gerai). (Žymeklį galima naudoti vietoj mygtuko.)
7. Įvedę reguliavimo vertes, vėl spausdinkite ir patikrinkite, ar venkite sumos yra sureguliuotos pagal tikslinį diapazoną.

Atlikite procedūras nuo 4) iki 7) kiekvienam popieriaus tiekimo dėklui.

BP-LC10 LARGE CAPACITY TRAY

Išpakavimas

Jei jungtis pašalinama pirmiausia, ji gali būti pažeista atliekant diegimo procedūras. Todėl laikykite ją supakuotą išpakuodami ir išpakuokite tik prijungdami jungtį prie įrenginio.

Supakuotų elementų patikra

Nr.	Pavadinimas	Kiekis
1	Didelės talpos dėklas	1
2	Viršutinė tvirtinimo plokštė	2
3	Jungiamasis įrenginys	1
4	Fiksavimo varžtas A (šešiabriaunis poveržlės S-tight M4x18)	4
5	Fiksavimo varžtas B (šešiabriaunis poveržlės S-tight M4x12)	2
6	Fiksavimo varžtas C (M4x8 taurė)	1
7	LCC kreipiamasis lapas	1

Diegimas

Prieš diegdami būtinai išjunkite abu maitinimo jungiklius ir ištraukite maitinimo kištuką iš maitinimo lizdo. Dar kartą įsitikinkite, kad duomenų lemputė ant valdymo skydelio nešviečia ir nemirksi, kai atliekate diegimą.

Atleiskite užraktą

1. Pašalinkite popieriaus tiekimo stalo tvirtinimo varžtą.


PASTABA: Prieš įjungdami maitinimą, patikrinkite, ar dėklo tvirtinimo varžtas buvo pašalintas. Jei maitinimas įjungiamas neišėmus tvirtinimo varžto, gali kilti problemų.

Pagrindinio įrenginio ir didelės talpos dėklo prijungimas

1. Pritvirtinkite viršutinę tvirtinimo plokštę (supakuotas elementas Nr. 2) prie dešinės pagrindinio įrenginio pusės su fiksavimo varžtu A (supakuotas elementas Nr. 4). Montuodami uždėkite guminę dalį ( ) viršutinės tvirtinimo plokštės apatinėje pusėje.
   Pastaba
   Jei įdiegtas dešinysis reguliatorius, pašalinkite jį.

2. Nuimkite dešinės pusės durelių dangtelį nuo įrenginio.

3. Pritvirtinkite LCC kreipiamąjį lapą (supakuotas elementas Nr. 7) ant popieriaus įvedimo kreiptuvo.
   Nuvalykite LCC kreipiamojo lapo paviršių alkoholiu.


4. Pašalinkite tvirtinimo varžtus (1 vnt.) nuo įrenginio ir nuimkite varžto dangtelį. Ir nuimkite dešinįjį apatinį dangtelį.

5. Laikinai pritvirtinkite fiksavimo varžtą B (supakuotas elementas Nr. 5) iki pusės.

6. Įkiškite laikinai pritvirtintą varžtą B į jungties įrenginio rakto skylutę ir laikinai pritvirtinkite jungties įrenginį.

7. Pritvirtinkite kitą fiksavimo varžtą B ir tvirtai priveržkite laikinai pritvirtintą varžtą B.

8. Pritvirtinkite dešinįjį apatinį dangtelį atgal prie pagrindinio įrenginio.

9. Pritvirtinkite fiksavimo varžtą ir pritvirtinkite varžto dangtelį atgal prie pagrindinio įrenginio.

10. Pakeldami sekciją, pažymėtą įkiškite jungties įrenginį į didelės talpos dėklą ir pritvirtinkite fiksavimo varžtą C (supakuotas elementas Nr. 6) ties ženklu A ant jungties įrenginio.


Aukščio reguliavimas

1. Pastumkite didelės talpos dėklą arčiau pagrindinio įrenginio.

2. Patikrinkite, ar didelės talpos dėklo aukščio reguliavimo tikrinimo briauna ir prie pagrindinio įrenginio pritvirtintos viršutinės tvirtinimo plokštės ašies linija yra toje pačioje linijoje.

3. Jei aukščio reguliavimas nereikalingas, įkiškite didelės talpos dėklą dar giliau.
   Jei reikalingas aukščio reguliavimas, atlikite reguliavimo procedūrą nuo 4).

4. Atsukite reguliavimo varžtą F pusėje.
   PASTABA: Reguliavimui naudokite reguliavimo varžtą priekinėje pusėje. Nelieskite varžto galinėje pusėje.
   PASTABA: Jei varžtas atsukamas arba pašalinamas atliekant techninę priežiūrą, būtinai atlikite C aukščio reguliavimą užbaigus techninę priežiūrą.

5. Jei pasislinkta į dešinę, paspauskite priekinę viršutinę sekciją ir pritaikykite aukščio reguliavimo tikrinimo briauną taip, kad ji būtų toje pačioje linijoje su viršutinės tvirtinimo plokštės ašies linija. Įkiškite didelės talpos dėklą į pagrindinį įrenginį.

6. Jei pasislinkta į kairę, pakelkite tinklelį taip, kad aukščio reguliavimo tikrinimo briauna būtų toje pačioje linijoje su viršutinės tvirtinimo plokštės ašies linija ir įkiškite didelės talpos dėklą.

7. Priveržkite atsukto varžtą.


Jungties prijungimas

1. Nuimkite jungties dangtelį.
   Nenaudokite nuimto jungties dangtelio.

2. Prijunkite jungtį.
   Jei šildytuvo rinkinys neįdiegtas, nereikia prijungti šildytuvo jungties prie jungties.


Popieriaus dydžio jungiklis

1. Nuimkite galinį dangtelį.

2. Pašalinkite tvirtinimo varžtą (4 vnt. mėlyno varžto) viršutinėje ir apatinėje šoninės plokštės F ir šoninės plokštės R pusėje.

3. Įkiškite apatinę pusę pagal išgraviruotą ženklą apatinėje šoninės plokštės F ir šoninės plokštės R pusėje. Priveržkite viršutinę ir apatinę pusę naudodami pašalintus tvirtinimo varžtus.


4. Galinės briaunos plokštės perjungimas
   Pašalinkite mėlynus varžtus, atitinkamai tvirtinančius viršutinę ir apatinę galinės briaunos plokštę.

5. Įkiškite dydžio kreiptuvą pagal išgraviruotą ženklą. Priveržkite viršutinę ir apatinę pusę naudodami pašalintus tvirtinimo varžtus (A4).

6. Pritvirtinkite galinį dangtelį.


Įjunkite pagrindinio įrenginio maitinimą

1. Prijunkite įrenginio maitinimo kištuką prie maitinimo lizdo ir įjunkite pagrindinį maitinimo jungiklį ir valdymo skydelio maitinimo jungiklį.

Dydžio nustatymas

Vykdykite SIM26-2 "Size setting" (dydžio nustatymas) su pagrindinio įrenginio klavišų operacijomis.

1. Didelės talpos dėklo dydžio pasirinkimo meniu rodomas valdymo pranešimų ekrane.
2. Pranešimų ekrane pasirinkite nustatytiną dydžio mygtuką.

Vaizdo poslinkio centro reguliavimas

1. Reguliavimas su modeliavimu
   Pastaba
   Vaizdo priekinės briaunos padėtis ir didelės talpos dėklo poslinkio centro reguliavimo vertė buvo nustatyta į vidutinę vertę gamykloje išsiunčiant.
   Todėl šis reguliavimas turi būti atliekamas tik tada, kai priimamas sprendimas jį vykdyti patikrinus spausdinimo vaizdą.
   * Jame turi būti dėklas su A4 (LT) popieriumi.
   1. Vykdykite SIM50-10.
   2. Pasirinkite popieriaus tiekimo šaltinį "6" (LCC).
   3. Nustatykite A4 (11 X 8.5) popierių ant LCC popieriaus tiekimo dėklo.
   4. Patikrinkite, ar atspausdinto pusiau tono rašto vidinis matmuo yra 240 1,2 mm.
      Jei aukščiau nurodyta sąlyga neįvykdyta, vadovaukitės ADJ4A (aptarnavimo vadovas) procedūromis ir kartokite jas, kol bus pasiektas patenkinamas rezultatas.
   5. Išmatuokite reguliavimo rašto tuščią plotą priekinės / galinės rėmo kryptimi (F pusės tuščia suma) ir transportavimo kryptimi (priekinės briaunos tuščia suma).
      Patikrinkite, ar visos šios sąlygos yra įvykdytos.


Reguliavimo verčių apskaičiavimo ir įvedimo procedūros
(Pavyzdys) Priekinės briaunos tuščia suma

1. Išmatuokite apžiūrėdami vizualiai.
   → Matavimo rezultatas: 4,5 mm
2. Apskaičiuokite poslinkio sumą. Tikslinė vertė yra specifikacijos vertė (centrinė vertė) 3 mm.
   * F pusės tuščiai sumai tikslinė vertė yra 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Apskaičiuokite reguliavimo vertę. Iš poslinkio sumos -0,5 mm atimkite 5.
   * 0,1 mm poslinkio sumai reguliavimo vertė skiriasi 1.
   → Kai dabartinė vertė yra 50:
   [50 – 5 = 45]
4. Įveskite reguliavimo vertę SUB-LC.
   → Įveskite [45].

6. Įveskite MAIN-LC (F pusės tuščia suma) ir SUB-LC (priekinės briaunos tuščia suma) ir palieskite OK (gerai) mygtuką.
   Įveskite apskaičiuotas reguliavimo vertes poslinkio sumai į MAIN-LC / SUB-LC ir palieskite OK (gerai) mygtuką. (Žymeklį galima naudoti vietoj mygtuko.)
7. Įvedę reguliavimo vertes, vėl spausdinkite ir patikrinkite, ar sumažinimo sumos yra sureguliuotos iki tikslinio diapazono.

Atlikite procedūras nuo 4) iki 7) kiekvienam popieriaus tiekimo dėklui.

2. Mechaninis reguliavimas
   Kadangi poslinkio centro reguliavimas atliekamas išsiunčiant, iš esmės nereikia atlikti šio reguliavimo. Tačiau, jei centras pasislenka, paprastai naudojamas modeliavimas. Jei poslinkis nepašalinamas, atlikite šias reguliavimo procedūras.
   1. Kai poslinkis yra priekinėje pusėje
      Norėdami sureguliuoti spausdinimo liniją A kryptimi nuo popieriaus centro, kaip parodyta paveikslėlyje:
      1. Atsukite du tvirtinimo varžtus (raudoni varžtai) priekinės / galinės dydžio kreipiamojo reguliavimo plokštės ir perkelkite dydžio kreipiamojo reguliavimo plokštę A kryptimi (R pusė) poslinkio suma ir priveržkite raudonus tvirtinimo varžtus (po 2 kiekvienam).
         Tada padarykite kopiją, kad patikrintumėte, ar nebėra poslinkio. Kartokite procedūras, kol poslinkio nebeliks.

   2. Kai poslinkis yra galinėje pusėje
      Norėdami sureguliuoti spausdinimo liniją B kryptimi nuo popieriaus centro, kaip parodyta paveikslėlyje:
      1. Atsukite du tvirtinimo varžtus (raudoni varžtai) priekinės / galinės dydžio kreipiamojo reguliavimo plokštės ir perkelkite dydžio kreipiamojo reguliavimo plokštę B kryptimi (F pusė) poslinkio suma ir priveržkite raudonus tvirtinimo varžtus (po 2 kiekvienam).
         Tada padarykite kopiją, kad patikrintumėte, ar nebėra poslinkio. Kartokite procedūras, kol poslinkio nebeliks.


MX-LT10 LONG PAPER FEEDING TRAY

Išpakavimas

Supakuotų prekių patikra

Nr.	Pavadinimas	Kiekis
1	Ilgo popieriaus tiekimo dėklas	1

Įdiegimas

Neįkiškite piršto į dėklo kabliuko dalį.

Ilgo popieriaus tiekimo dėklo tvirtinimas

1. Atidarykite ilgo popieriaus tiekimo dėklo kreipiklį ir užkabinkite jį ant ilgo popieriaus tiekimo dėklo užrakto.

2. Ištraukite įrenginio kreipiklį.

3. Užkabinkite ilgo popieriaus tiekimo dėklą ant įrenginio kreipiklio.

4. Įkiškite įrenginio kreipiklį.


Šis dėklas gali būti naudojamas tik ilgam popieriui tiekti.

Nepalikite ilgo popieriaus ilgam laikui.

Su šiuo dėklu galite naudoti ilgą popierių.

Įjunkite pagrindinio įrenginio maitinimą

1. Prijunkite įrenginio maitinimo kištuką prie maitinimo lizdo ir įjunkite pagrindinį maitinimo jungiklį ir valdymo skydelio maitinimo jungiklį.

Dėklo nustatymas

Norėdami nustatyti "Banner size print" (banerio dydžio spausdinimą) į 1, naudokite SIM26-50.

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Sharp BP-50C26“, „BP-50C31“, „BP-50C36“, „BP-50C45“ vadovas

Prieinamos kalbos
