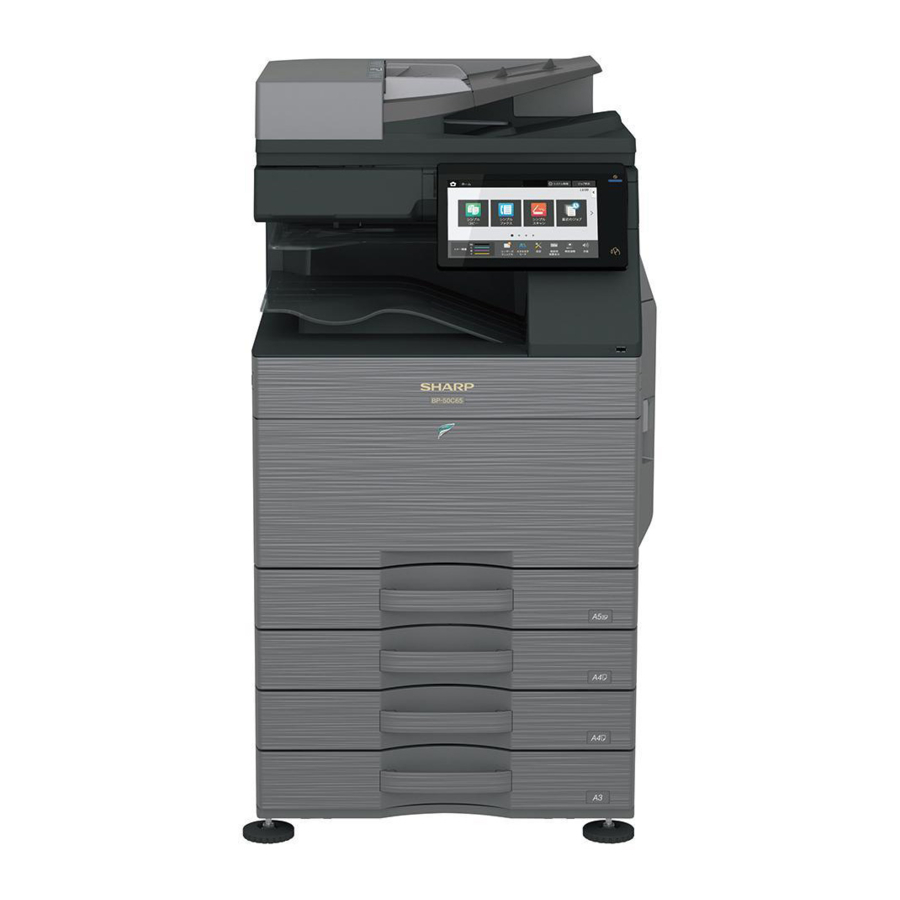

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 нұсқаулығы

КОНФИГУРАЦИЯ

Жүйелік диаграмма

Опциялар тізімі

STD: Стандартты жабдық
OPT: Орнатылатын опция
*1: Кейбір аймақтардағы опция
*2: Кейбір аймақтарда қолдау көрсетілмейді

СИМУЛЯЦИЯ

Жалпы және мақсаты

Симуляция режимінде машинаның жұмыс күйін көрсету, ақаудың орнын және себептерін ертерек анықтау және қызмет көрсетуді жақсарту үшін машинаны тиімді орнату және реттеу үшін келесі функциялар бар.

1. Түрлі реттеулер
2. Техникалық шарттар мен функцияларды орнату
3. Ақауларды жою
4. Жұмысты тексеру
5. Есептегіштерді тексеру, параметрді тазарту
6. Машинаның жұмыс жағдайлары (жұмыс істеу тарихы) деректерін тексеру, тазарту
7. Түрлі (реттеулер, параметрлер, жұмыс, есептегіштер және т.б.) деректерді тасымалдау.

Жұмыс процедуралары мен дисплейлер машинаның жұмыс панелінің дизайнына байланысты.

Симуляция режимі

Easy mode (Оңай режим)	Техниктерге параметрлерді өзгертуге, техникалық қызмет көрсетуге және реттеуге оңай қол жеткізуге мүмкіндік беретін әрбір санат үшін жиі қолданылатын симуляцияларды көрсетеді.
Classic mode (Классикалық режим)	Барлық симуляциялар тізімделіп, алдыңғы модель серияларына сәйкес негізгі кодты, содан кейін қосалқы кодты енгізу арқылы қол жеткізуге болады.

Әрбір перненің функциясы

No.	Атауы	Функциясы
1	TEST key (ТЕСТ пернесі)	Тестілеу режимін өзгерту
2	Mode setting key (Режимді орнату пернесі)	Easy mode (Оңай режим), Classic mode (Классикалық режим) өзгерту
3	Language setting key (Тілді орнату пернесі)	Симуляция режимінде тілді өзгерту
4	INFO key (Ақпарат пернесі)	Ағымдағы дисплейдің жұмысын көрсету
5	EXIT key (Шығу пернесі)	Симуляция режимінен шығу
6	BACK key (Артқа пернесі)	Алдыңғы дисплейге қайту
7	Clear key (Тазарту пернесі)	Енгізу мәнін тазарту

Симуляцияны бастау

Симуляция режиміне кіру.

1. HOME ke пернесін екі рет түртіңіз
2. Ver дисплей бөлімін түртіңіз (10 пернелі режимнің енгізу режимі экраны)

3. (#) пернесін түртіңіз → Asterisk (*) пернесі → Clear (Тазарту) пернесі → Asterisk (*) пернесі → Симуляцияның негізгі кодын енгізуге дайын.


НЕГІЗГІ БӨЛІМ

Қаптамадан шығару

1. Полипропиленді жолақтарды кесіңіз.

2. Үстіңгі қаптаманы, жұмсартқыш материалдарды және негізгі блоктың қаптамасын алыңыз.

3. F -add бөлігін алыңыз. Негізгі блоктың винил қабын алыңыз.

4. Тұтқаларды тартыңыз.

5. Негізгі блокты 4 адаммен баяу көтеріп, тегіс және қауіпсіз жерге ақырын қойыңыз.


Бекіту таспасы мен қорғаныс материалын алу

1. Алдыңғы қақпақты ашып, силикагельді алыңыз.

2. Қалдық тонер қорабының екі жағындағы құлып тұтқаларын ішке қарай итеріп, қалдық тонер қорабын тартыңыз.

3. Қалдық тонер қорабынан таспаны алыңыз.
   * Таспа машинаны жылжытқан кезде қолданылады, сондықтан қажет болған жағдайда сақтаңыз.

4. Құлып тұтқасының көрсеткімен көрсетілген орынға жылжығанына көз жеткізіңіз.

5. Қорғаныс материалын алыңыз.

6. Оң жақ есікті ашыңыз.

7. Тасымалдау блогының бекіту материалын (4 жер) және жапсырманы алыңыз.


Қапталған заттарды тексеру

№	Аты	Саны
1	Пайдалану нұсқаулығы	1
2	Қорғаныс парағы	1

Құлыпты босату

1. Лотоктың айналу тақтасының құлпын босату
   1. Лотокты тартыңыз. Бекіту материалын бұрап алыңыз. Ескерту жапсырмасын алыңыз.
      Алынып тасталған бекіту материалын болашақта пайдалану үшін суретте көрсетілгендей орнына бекітіңіз.
      Тартылған лотокты жабыңыз.

2. Сканердің (2/3 айна блогы) құлпын босату
   1. Оптикалық блокты бекіту бұрандасын алыңыз және ескертпе жапсырмасын алыңыз.

   2. Қорғаныс парағын бекітіңіз. (Қапталған зат №2)


Орнату

Қосымша қағаз беру үстелі машинаға қосылған кезде, қағаз беру үстелін қаптамадан шығарып, орнатыңыз, содан кейін машинаны қаптамадан шығарыңыз.
Машинаны опция үстеліне мықтап орналастырыңыз және машинаны орнату процедураларын орындаңыз.
Машинаны опция үстеліне мықтап және сенімді түрде орналастырыңыз.

Бұл үлгілер әзірлеуші блогына салынған және SIM25-2 орындалған әзірлеушімен бірге жеткізілді. Сондықтан машинаны орнатқан кезде SIM25-2 орындамаңыз.

Егер SIM25-2 орындалса, барлық әзірлеушілерді жаңаларымен ауыстырыңыз және SIM25-2 орындаңыз. Егер машина жаңа әзірлеушіні ауыстырмай пайдаланылса. Бұл қызмет мерзіміне байланысты мәселе болуы мүмкін.

Тонер картриджін орнату

1. Тонер картриджін бірнеше рет көлденеңінен шайқаңыз
2. Алдыңғы қақпақты ашып, әрбір тонер картриджін салыңыз

Түсті картриджді тиісті орындарына орнатқаныңызға көз жеткізіңіз. Оны басқа түсті орынға орнатудан аулақ болыңыз.

Тонер картриджін күштеп салмаңыз.
Картридж орнына мықтап бекітілгенше ішке қарай итеріңіз.

Әрбір түстің тонер картриджін орнату орны

LSU-дың шаң өткізбейтін шынысын тазалау

Тасымалдау белдігінен немесе жапқыштан немесе басқа да жақын бөліктен шыққан шаң тасымалдау немесе орнату кезінде LSU-ға түсуі мүмкін. Кескінді тексермес бұрын шаң өткізбейтін шыныны тазалаңыз.

1. LSU тазалау жолағын алдыңғы қақпақтан ажыратыңыз.

2. Тазалау жолағының киіз жағын төмен қаратып, оны салыңыз. LSU-дың шаң өткізбейтін шынысын тазалау үшін оны бірнеше рет алға және артқа жылжытыңыз.

3. LSU тазалау штангасын алдыңғы қақпаққа киіз жағы жоғары қаратып қайтарыңыз. Төбені орнатыңыз және оны үш тістімен бекітіңіз.

4. Қалдық тонер қорабын бекітіңіз.
   Екі жағы да міндетті түрде құлыпталады.

5. Негізгі қуат қосқышын ON күйіне қосыңыз, содан кейін алдыңғы қақпақты жабыңыз.

EXIT TRAY CABINET опциясы үшін. Машинаны қосар алдында әрлеуіш немесе шығу лоток шкафы орнатылуы керек, әйтпесе L4-11 коды пайда болады.

6. Пайдалану панелінің қуат қосқышын ON күйіне қосыңыз.

Зарядтау ролигінің жанасу жұмысын тексеруге байланысты қуатты қосқаннан кейін 20 секунд ішінде негізгі блокты іске қоспаңыз.
* Сирек жағдайларда, JAM дисплейі іске қосқан кезде пайда болуы мүмкін.
* Егер JAM дисплейі пайда болса, оң жақ есікті ашып жабу арқылы JAM күшін жойыңыз және JAM тарихын тазалаңыз.

7. OK (Жарайды) батырмасын басыңыз.

8. MFP автоматты түрде қайта жүктеліп, тонерді толықтыру операциясына кіреді
   «Тонерді толықтыру орындалуда» (Toner replenishment in progress) көрсетілгенін растаңыз және дисплей жоғалғанша күтіңіз (30 секундтан 4 минутқа дейін созылады)
   Ескертпе
   Бұл процедура тонер картриджінен DV блогына тонермен жабдықтау жұмысын тексеруге арналған. Жұмыс уақыты тонер картриджіндегі тонер мөлшеріне байланысты өзгереді. Тонердің біркелкі таралмауы және тонер картриджінің ішкі күйі.

Қағаз беру лотогын орнату

1. Жүйелік параметр
   1. [SETTINGS] (ПАРАМЕТРЛЕР) пернесін түртіңіз.
   2. [Init. Install Settings] (Бастапқы орнату параметрлері) пернесін түртіңіз.
   3. Әкімші ретінде кіру кезінде [Password] (Құпия сөз) пернесін түртіңіз. 10 пернемен құпия сөзді енгізіңіз. "admin"
   4. Параметрлерді конфигурациялау үшін [Paper Tray Settings] (Қағаз лотогының параметрлері) пернесін түртіңіз. Бұл параметрлер әр қағаз лотогы үшін қағаз түрін, қағаз өлшемін және рұқсат етілген функцияларды көрсетеді. [Tray Settings] (Лоток параметрлері) пернесі түртілген кезде, лотоктар мен ағымдағы параметрлерді көрсететін тізім пайда болады.
   5. Параметрлерді өзгерту үшін жоғарыдағы экрандағы [Each tray] (Әрбір лоток) пернесін түртіңіз.
      Келесі параметрлерді конфигурациялауға болады.

Элемент	Сипаттама
Түрі	Лотокқа салынған қағаздың түрін таңдаңыз. Таңдауға болатын қағаз түрлері қағаз лотогына байланысты өзгереді.
Өлшемі	Тізімнен қағаз өлшемін таңдаңыз. Таңдауға болатын қағаз өлшемдері лотокқа байланысты өзгереді. Таңдауға болатын өлшемдер жоғарыда таңдалған қағаз түрімен де шектелуі мүмкін. Егер қажетті өлшем тізімде көрінбесе, [Custom Size] (Арнайы өлшем) таңдаңыз және өлшемді тікелей енгізіңіз (тек айналып өту лотогы үшін).
Жұмысты беру мақұлданған	Пайдалануға болатын режимдерді таңдаңыз. Егер таңдалған лотокпен бірге пайдаланылғысы келмейтін функция болса, функцияны өшіріңіз. Егер "Type" (Түрі) кәдімгі қағаздан, қайта өңделген қағаздан, түрлі-түсті қағаздан немесе пайдаланушы түрінен өзгеше болса, [Fax] (Факс) және [Internet Fax] (Интернет факс) таңдауға болмайды.

2. Лоток өлшемін орнату
   1. Қағаз лотогын тартыңыз.
      Лотокты тоқтағанша ақырын тартыңыз.
      Егер лотокта қағаз қалса, оны алып тастаңыз.

   2. Бағыттағыш тақталарды A және B бекіту тұтқаларын қысып, жүктелетін қағаздың тік және көлденең өлшемдеріне сәйкес келетіндей жылжыту арқылы реттеңіз.
      Бағыттағыш тақталар A және B жылжымалы. Әрбір бағыттағыш тақтаны оның бекіту тұтқасын қысып тұрып жылжытыңыз.

   3. Бағыттағыш тақталарды A және B бекіту тұтқаларын қысып тұрып реттеңіз


Техникалық сипаттамаларды орнату

Машиналардың межелі жерін орнату үшін SIM26-6 қолданыңыз.

SIM №		Мазмұны
26	6	Межелі жерді орнату үшін қолданылады.

Межелі жер параметрлері аяқталғаннан кейін, келесі параметрлерді реттеу үшін орнатылған мәндерді өзгертіңіз.

SIM №		Мазмұны
26	3	Аудитордың техникалық сипаттама режимін орнату үшін қолданылады.
	5	Жалпы есептегіштің және техникалық қызмет көрсету есептегішінің есептеу режимін орнату үшін қолданылады.
	18	Тонерді үнемдеу режимінің ИӘ/ЖОҚ параметрін орнату үшін қолданылады (Тек Ұлыбритания және Жапония нұсқаларында) * Басқа межелі жер нұсқалары үшін бұл орнатуды пайдаланушы бағдарламасы жасайды.
	29	Қашықтан микробағдарламалық жасақтаманы жаңарту режимін орнату үшін қолданылады.
	52	Басып шығарылмайтын қағаз әрбір есептегіштен өткен кезде есептеудің ИӘ/ЖОҚ параметрін орнату үшін қолданылады.

Сурет сапасын тексеру

Орындау элементтері

Келесі элементтерді орындаңыз.

№	Элемент	SIM
1	Басып шығару қозғалтқышының кескінін бұрмалауды реттеу (Қолмен реттеу) / OPC барабанының фазасын реттеу (Автоматты реттеу) / Түстерді тіркеуді реттеу (Автоматты реттеу)	50-22
2	Түс балансы мен тығыздығын көшіруді тексеру
3	Принтердің түс балансы/тығыздығын тексеру	64-5

Жоғарыда аталған мазмұн бойынша суретте ақаулар болған кезде, келесі мазмұнды орындайсыз және суретті растайсыз.

№	Элемент	SIM
4	Түс балансын көшіру/басып шығаруды реттеу (Автоматты реттеу)	46-74
5	Басып шығару/сканерлеу кескіні ортадан тыс, алдыңғы жиек күйін реттеу	50-10

Сипаттама

1. Басып шығару қозғалтқышының кескінін бұрмалауды реттеу (Қолмен реттеу) / OPC барабанының фазасын реттеу (Автоматты реттеу) / Түстерді тіркеуді реттеу (Автоматты реттеу)

Бұл реттеу басып шығару қозғалтқышының кескінін бұрмалауды реттеуді, OPC барабанының фазасын реттеуді және түстерді тіркеуді реттеуді бір уақытта орындайды.

1. SIM50-22 режиміне өтіңіз.
2. [EXECUTE] (Орындау) пернесін басыңыз.
   [EXECUTE] (Орындау) пернесі бөлек көрсетіледі және кескінді тіркеуді автоматты реттеу басталады. (Реттеуді аяқтау үшін шамамен 30 секунд кетеді.)
3. Реттеу аяқталған кезде, [EXECUTE] (Орындау) пернесі қалыпты дисплейге оралады және реттеу нәтижесінің мәні көрсетіледі.
   Әрбір түс үшін ағымдағы қиғаштық деңгейі SKEW дисплей бөлімінде көрсетіледі.

4. Көрсетілген қиғаштық деңгейін жазып алыңыз.
   (Қиғаштық деңгейі мәнінің мағынасы және реттеу процедурасы)
   * Егер SKEW C, M және Y барлық элементтері үшін "OK" көрсетілсе, реттеуді орындаудың қажеті жоқ.
   * Егер мәннің басында "R" көрсетілсе, LSU қиғаштық реттеу бұрандасын сағат тілімен бұраңыз.
   * Егер мәннің басында "L" көрсетілсе, LSU қиғаштық реттеу бұрандасын сағат тіліне қарсы бұраңыз.
   * Реттеу бұрандасының бұралу мөлшері әрбір реттеу мәніне сәйкес келеді. C, M және Y шерту санын көрсетеді. Дисплей мәні ондық нүктеде дөңгеленеді.
   * "C, M және Y(SKEW)" C, M және Y әрбір реттеу бұрандасы үшін реттеу шерту қадамдарының санын көрсетеді.
   ( )-дағы мазмұн
   MIAN, SUB: Кескін тіркеуінің алдыңғы реттеу мәнінен айырмашылығы.
   Мысал:
   Егер бұл жолы 105 және алдыңғы жолы 103 болса, ол 105.0 (+2.0) ретінде көрсетіледі.
   SKEW: LSU қиғаштығын реттеу нәтижесін бағалау. OK немесе NG.
   PHASE: Алдыңғы уақыттағы OPC барабанының фазасын реттеу мәні
5. Қайтадан 2)-ден 4)-ге дейінгі процедураларды орындаңыз және C, M және Y (SKEW) мәндерінің OK екенін растау үшін тексеріңіз.
   Егер олардың кез келгені NG болса, реттеу үшін сәйкес түстің LSU қиғаштығын реттеу бұрандасын бұраңыз.


Егер реттеу K LSU қиғаштық реттеу бұрандасын бұрау арқылы жасалса, C, M және Y (SKEW) күйлері өзгереді. C, M және Y (SKEW) мәндерінің OK екенін растау үшін тексеру үшін SIM50-22 іске қосыңыз.
Ақаулық пайда болған кезде "ERROR" (Қате) көрсетіледі.
Бұл жағдайда әрбір жетек бөлімін және процесс бөлімін тексеріңіз.

2. Түс балансы мен тығыздығын көшіруді тексеру
   Әдіс
   Сұр түсті сынақ кестесінің (UKOG-0162FCZZ) және қызмет көрсету түсті сынақ кестесінің (UKOG-0326FCZZ/UKOG-0326FC11) көшірмесін жасаңыз және олардың дұрыс екенін тексеріңіз.
   1. Түсті көшіру режиміндегі түс балансы мен тығыздығын тексеруді орындауға арналған ескертпе Көшіру түсінің балансы мен тығыздығын тексеру үшін сұр түсті сынақ кестесін (UKOG-0162FCZZ) және қызмет көрсету түсті сынақ кестесін (UKOG- 0326FCZZ/UKOG-0326FC11) пайдаланыңыз. Мәтін/Басып шығарылған фото режимінде (Қолмен) көшіру тығыздығы деңгейін "3"-ке орнатыңыз және көшірме жасаңыз.
      Осы уақытта пайдаланушыны реттеу режиміндегі барлық түс балансын реттеулер әдепкіге (орталыққа) орнатылуы керек. Сонымен қатар, түс үшін көрсетілген қағазды пайдалануды ұмытпаңыз.
   2. Монохромды көшіру режимінің тығыздығын тексеруге арналған ескертпе
      Тығыздықты тексеру үшін сұр түсті сынақ кестесін (UKOG-0162FCZZ) пайдаланыңыз. Мәтін/Басып шығарылған фото режимінде (Қолмен) көшіру тығыздығы деңгейін "Қолмен 3"-ке орнатыңыз.
      Сонымен қатар, пайдаланушыны реттеу режиміндегі барлық түс балансын реттеулер әдепкіге (орталыққа) орнатылуы керек.

[Сұр сынақ кестесімен тексеру (UKOG-0162FCZZ)]
Сұр сынақ кестесімен көшіру тығыздығын тексеру кезінде келесі шарттардың орындалуын қамтамасыз ету үшін тексеріңіз.

Түс (сұр) балансы үшін тексеру үшін қызмет көрсету түсті сынақ кестесін (UKOG- 0326FCZZ/UKOG-0326FC11) пайдаланыңыз.

[Қызмет көрсету түсті сынақ кестесімен тексеру (UKOG-0326FCZZ/UKOG- 0326FC11)]
Қызмет көрсету түсті сынақ кестесімен көшіру түсінің балансын тексеру кезінде келесі шарттардың орындалуын қамтамасыз ету үшін тексеріңіз.

1. Түсті көшіруді тексеру элементтері (Келесіні растау үшін тексеріңіз:)

   1. 12 бос аймақ бар.
   2. Тіркеулер (негізгі сканерлеу үшін бір нүкте және қосалқы сканерлеу үшін бір нүкте) жылжытылмайды.
   3. 5.0 (5 ұпай) ажыратымдылығын көруге болады.
   4. F және R жақтары арасындағы сұр балансындағы түс айырмашылығы соншалықты үлкен емес.
   5. Ақ және қара сызықтар жоқ.
   6. Түсті мәтіндер анық шығарылады.
   7. Қатты тығыздық соншалықты жеңіл емес.
2. Монохромды көшіруді тексеру элементтері (Келесіні растау үшін тексеріңіз:)

   1. 12 бос аймақ бар.
   2. 4.0 (5 ұпай) ажыратымдылығын көруге болады.
   3. F және R жақтары арасындағы тығыздық айырмашылығы соншалықты үлкен емес.
   4. Ақ және қара сызықтар жоқ.
   5. Қатты тығыздық соншалықты жеңіл емес.
   6. Қара төмен тығыздықтағы градиент сәл көшіріледі.

3. Принтердің түс балансын/тығыздығын тексеру
   Әдіс
   Басып шығару сынақ үлгісін басып шығару үшін SIM64-5 іске қосыңыз.


Әрбір орнату мәнін әдепкіге орнатыңыз және [EXECUTE] (Орындау) пернесін басыңыз. Басып шығару сынақ үлгісі басып шығарылады.

Басып шығару тығыздығы біртіндеп жеңіл деңгейден қараңғы деңгейге дейін өзгеруі керек. Тығыздықтың өзгеру бағыты кері бағытталмауы керек. Әрбір түстің тығыздық деңгейі шамамен бір деңгейде болуы керек.

4. Түс балансы мен тығыздығын көшіру/басып шығаруды реттеу (Автоматты реттеу)

Принтер опциясы орнатылған кезде, жоғарыдағы элементті орындауды ұмытпаңыз.

1. SIM46-74 режиміне өтіңіз.
2. [EXECUTE] (Орындау) пернесін басыңыз.
   Жоғары тығыздықты процесс басқару орындалады және көшіру түсті түзету кескіні (реттеу үлгісі) басып шығарылады. (A4/11" x 8.5" немесе A3/11" x 17" қағазы автоматты түрде таңдалады.)
3. 2) процедурасында басып шығарылған түсті түзету кескіні (реттеу үлгісі) қағазын құжат үстеліне қойыңыз.
   2) процедурасында басып шығарылған түсті түзету кескіні (реттеу үлгісі) қағазын құжат үстеліне қойыңыз. Түзу сызықтар сол жақта болатындай етіп түсті түзету кескінін қойыңыз. Осы уақытта басып шығарылған түсті түзету кескінінің (реттеу үлгісінің) үстіне 5 ақ қағаз парағын қойыңыз.

4. [FACTORY] (Зауыттық) нысанасын таңдаңыз және [EXECUTE] (Орындау) пернесін басыңыз.
   Түс балансы пайдаланушының сұранысы бойынша қолмен түс балансын реттеу (SIM46-21) арқылы реттелген кезде және түс балансы SIM63-7 арқылы қызмет көрсету нысанасы ретінде тіркелген кезде, егер түс балансын реттеу қажет болса, [SER- VICE] (Қызмет көрсету) нысанасын таңдаңыз.
   Түс балансын көшіруді реттеу автоматты түрде орындалады және түс балансын тексеру түзету кескінін басып шығарады.
   Басып шығарылған тексеру үлгісінде қандай да бір сызықтар немесе анық емес басып шығару болса, басып шығару қозғалтқышында қандай да бір мәселелердің бар-жоғын тексеріңіз.

5. [EXECUTE] (Орындау) пернесін басыңыз.
   Принтердің түсті түзету кескіні (реттеу үлгісі) басып шығарылады. (A4/11" x 8.5" немесе A3/11" x 17" қағазы автоматты түрде таңдалады.)
6. 5) процедурасында басып шығарылған түсті түзету кескіні (реттеу үлгісі) қағазын құжат үстеліне қойыңыз.
   2) процедурасында басып шығарылған түсті түзету кескіні (реттеу үлгісі) қағазын құжат үстеліне қойыңыз. Түзу сызықтар сол жақта болатындай етіп түсті түзету кескінін қойыңыз. Осы уақытта басып шығарылған түсті түзету кескінінің (реттеу үлгісінің) үстіне 5 ақ қағаз парағын қойыңыз.

7. [FACTORY] (Зауыттық) нысанасын таңдаңыз және [EXECUTE] (Орындау) пернесін басыңыз.
   Түс балансы пайдаланушының сұранысы бойынша қолмен түс балансын реттеу (SIM67-25) арқылы реттелген кезде және түс балансы SIM67- 27 арқылы қызмет көрсету нысанасы ретінде тіркелген кезде, егер түс балансы сол түс балансына реттелсе, [SERVICE] (Қызмет көрсету) нысанасын таңдаңыз.
   Түс балансын басып шығаруды реттеу (1-қадам) автоматты түрде орындалады және түс балансын тексеру түзету кескіні басып шығарылады.
   Басып шығарылған тексеру үлгісінде қандай да бір сызықтар немесе анық емес басып шығару болса, басып шығару қозғалтқышында қандай да бір мәселелердің бар-жоғын тексеріңіз.

8. Жартылай тонды кескін түзетуінің бастапқы орнату мәзірі көрсетіледі. [OK] (OK) пернесін басыңыз.
   Жартылай тонды кескін түзетуінің бастапқы орнатуы орындалады.
9. [EXECUTE] (Орындау) пернесі көрсетілгенше күтіңіз. Ол көрсетілген кезде, оны басыңыз.
   Жартылай тонды кескін түзетуі орындалады.
10. "COMPLETED THIS PROCEDURE" (БҰЛ ПРОЦЕДУРА АЯҚТАЛДЫ) көрсетілген кезде, реттеу операциясы аяқталады.
    SIM46-74 күшін жойыңыз.

Реттеу нәтижесі тек көшіру режимінде және принтер режимінде екі реттеу де аяқталған кезде ғана жарамды болады.
Мысалы, егер түс балансын көшіруді реттеу (автоматты реттеу) орындалса және модельдеудің күші жойылса, реттеу нәтижесі жарамсыз болады.

11. Түс балансы мен тығыздығын көшіруді тексеріңіз. (Түс балансы мен тығыздығын көшіруді тексеру элементін қараңыз.)
12. Принтердің түс балансы мен тығыздығын тексеріңіз. (Принтердің түс балансы мен тығыздығын тексеру элементін қараңыз.)

Автоматты және қолмен реттеулерді орындағаннан кейін де түс балансы немесе тығыздық қанағаттанарлық деңгейде болмаса, басқа себеп болуы мүмкін.
Себебін анықтаңыз, жөндеңіз немесе қажетті жұмыстарды орындаңыз және реттеуді басынан бастап қайталаңыз.
Түс балансы немесе тығыздық қанағаттандырылмаса, SIM46-74 арқылы көшіру және басып шығару түсінің балансын реттеңіз.

5. Басып шығару/сканерлеу кескіні ортадан тыс, алдыңғы жиек күйін реттеу.
   Бұл реттеуді орындамас бұрын, келесі элементтерді тексеруді ұмытпаңыз.
   * Онда A4 (LT) қағазы бар науа болуы керек.
   1. SIM50-10 режиміне өтіңіз.
   2. Қағазды беру науасының 1-ін таңдаңыз.
   3. Қағазды беру науасына 1 A4 (11 X 8.5) қағазын орнатыңыз.
   4. Басып шығарылған жартылай тонды үлгінің ішкі өлшемінің 240 1,2 мм екенін растау үшін тексеріңіз.
   5. Алдыңғы/артқы жақтау бағытындағы (F жағының бос мөлшері) және тасымалдау бағытындағы (Алдыңғы жиектің бос мөлшері) түзету үлгісінің бос аймағының өлшемін өлшеңіз.
      Келесі шарттардың барлығының орындалғанын растау үшін тексеріңіз.


Реттеу мәндерін есептеу және енгізу процедуралары
(Мысал) Алдыңғы жиектің бос мөлшері

1. Көру арқылы өлшеңіз.
   → Өлшеу нәтижесі: 4,5 мм
2. Жылжу мөлшерін есептеңіз.
   Мақсатты мән 3 мм-дің спецификация мәні (орталық мән) болып табылады.
   * F жағының бос мөлшері үшін мақсат 2 мм болып табылады.
   → [4 – 4,5 = -0,5 (мм)]
3. Реттеу мәнін есептеңіз. -0,5 мм жылжу мөлшерінен 5-ті алып тастаңыз.
   * 0,1 мм жылжу мөлшері үшін реттеу мәні 1-ге өзгереді.
   Ағымдағы мән 50 болғанда:
   → [50 – 5 = 45]
4. SUB-CS1 үшін реттеу мәнін енгізіңіз.
   → [45] енгізіңіз.

6. MAIN-CS1 (F жағының бос мөлшері) және SUB-CS1 (Алдыңғы жиектің бос мөлшері) мәндерін енгізіңіз және OK (OK) түймесін басыңыз.
   MAIN-CS1/SUB-CS1 үшін жылжу мөлшерінің есептелген реттеу мәндерін енгізіңіз және OK (OK) түймесін басыңыз. (Түйменің орнына меңзерді пайдалануға болады.)
7. Реттеу мәндерін енгізгеннен кейін, қайтадан басып шығарыңыз және болдырмау мөлшерінің мақсатты диапазонға реттелгенін растау үшін тексеріңіз.

BP-DE12/DE13/DE14 ҚАҒАЗҒА АРНАЛҒАН ТАРТПА

(ҚАҒАЗҒА АРНАЛҒАН STAND/550/2x550/3x550 ТАРТПАСЫ)

Ораудан шығару

Орнату алдында жұмыс және негізгі қуат қосқыштарын өшіріп, қуат сымын розеткадан ажыратыңыз. Орнату кезінде жұмыс панеліндегі деректер шамы жанбайтынына немесе жыпылықтамайтынына көз жеткізіңіз.

Қапталған заттарды тексеру

№	Атауы	Саны
1	Үстел блогы	1
2	Бекіту бұрандалары (M4 x 8)	4
3	Оң жақ реттегіш	1

Орнату

Реттегіштің орнын реттеу

1. Оң жақ реттегішті бекітіңіз (Қапталған зат №3)


Ескертпе
Егер келесі опция бір уақытта орнатылмаса, реттегішті орнату керек.

• ҮЛКЕН СЫЙЫМДЫЛЫҚТЫ ТАБАК
• ӘРЛЕУІШ (1k)
• ЕР-ТОҚЫМ ТІГІСТІ ӘРЛЕУІШ (1K)
• ӘРЛЕУІШ (3K)
• ЕР-ТОҚЫМ ТІГІСТІ ӘРЛЕУІШ (3K)

Қауіпсіздікті қамтамасыз ету үшін оң жақ реттегішті құлыпталғанша салыңыз.

2. Үстел блогын бекіту үшін әрбір реттегішті бұраңыз.


Негізгі блокты және үстел блогын қосу

1. Негізгі блокты үстел блогына қойыңыз.

Негізгі блокты көтеру үшін төрт немесе одан да көп адамның күшін пайдаланыңыз.

Сыртқы сызықтарды туралап, негізгі блокты үстел блогына баяу қойыңыз. Үстел блогының үстіңгі жағындағы орналастыру түйреуішінің негізгі блоктың орналастыру ойығына толық кіргеніне көз жеткізіңіз.

2. 1 және 2 табақшаларын алыңыз.

3. Үстел блогының алдыңғы жағының оң және сол жақтарындағы байланыстыру тақталарын көтеріп, оларды бекіту бұрандаларымен бекітіңіз (Қапталған зат №2).

4. 1 және 2 табақшаларын бекітіңіз.

5. Негізгі корпустың артқы қақпағын алыңыз. Және оларды бекіту бұрандаларымен бекітіңіз (Қапталған зат №2). Шағын қақпақтарды қайтарыңыз.


Құлыпты босату

1. Әрбір табақшаны тартыңыз. Бекіту материалын бұрап алыңыз және сақтық парағын алып тастаңыз.
   Алып тасталған бекіту материалын сақтау үшін суретте көрсетілгендей орнына бекітіңіз.
   Тартылған кассетаны жабыңыз.


Қуатты қосу алдында табақшаның бекіту материалының ажыратылғанына көз жеткізіңіз. Егер бекіту материалын ажыратпай қуат қосылса, ақау пайда болуы мүмкін.

Коннекторды қосу

1. Машинаның артқы жағындағы қақпақты алыңыз.

2. Коннекторды қосыңыз.

3. Қақпақтың негізін қысқышпен ажыратыңыз.

4. Қақпақты бекітіңіз.


Реттеу

Орнату алдында жұмыс және негізгі қуат қосқыштарын өшіріп, қуат сымын розеткадан ажыратыңыз. Орнату кезінде жұмыс панеліндегі деректер шамы жанбайтынына немесе жыпылықтамайтынына көз жеткізіңіз.

Негізгі құрылғының қуатын ҚОСУ

1. Машинаның қуат сымын розеткаға қосып, негізгі қуат қосқышын және жұмыс панелінің қуат қосқышын ҚОСЫҢЫЗ.

Ескертпе
Табақшаның өлшемін орнату үшін "Табақша өлшемін орнату" бөлімін қараңыз.

Кескіннің ортадан ауытқуын реттеу

Ескертпе
Үстел блогының кескіннің жетекші жиегінің орны және ортадан ауытқуды реттеу мәні зауыттан жөнелту кезінде орташа мәнге орнатылған.
Сондықтан, бұл реттеуді басып шығарылған кескінді тексеру арқылы оны орындау туралы шешім қабылданған кезде ғана орындау керек.

* Онда A4 (LT) қағазы бар табақша болуы керек.

1. SIM50-10 режиміне кіріңіз.
2. Қағаз беру көзін "3" (CS2) таңдаңыз.
3. CS2 қағаз беру табақшасына A4 (11 X 8.5) қағазын орнатыңыз.
4. Басып шығарылған жартылай тон үлгісінің ішкі өлшемінің 240 1,2 мм екенін растаңыз.
   Егер жоғарыдағы шарт орындалмаса, қанағаттанарлық нәтиже алынғанша ADJ4A (Қызмет көрсету нұсқаулығы) процедураларын орындаңыз және қайталаңыз.
5. Реттеу үлгісінің алдыңғы/артқы жақтау бағытындағы (F жағындағы бос орын мөлшері) және тасымалдау бағытындағы (Жетекші шетінің бос орын мөлшері) бос аймағының өлшемін өлшеңіз.
   Келесі шарттардың барлығы орындалғанын растау үшін тексеріңіз.


Реттеу мәндерін есептеу және енгізу процедуралары
(Мысал) Жетекші шетінің бос орын мөлшері

1. Көзбен шолып өлшеңіз. Өлшеу нәтижесі: 4,5 мм
2. Ығысу мөлшерін есептеңіз.
   Мақсатты мән 3 мм спецификация мәні (орталық мән) болып табылады.
   * F жағындағы бос орын мөлшері үшін мақсат 2 мм құрайды.
   → [4 – 4,5 = -0,5 (мм)]
3. Реттеу мәнін есептеңіз. -0,5 мм ығысу мөлшерінен 5 санын алыңыз.
   * 0,1 мм ығысу мөлшері үшін реттеу мәні 1-ге өзгереді.
   → Ағымдағы мән 50 болғанда: [50 – 5 = 45]
4. SUB-CS2/CS3/CS4 үшін реттеу мәнін енгізіңіз. [45] енгізіңіз.

6. MAIN-CS2 (F жағындағы бос орын) және SUB-CS2 (Жетекші шетінің бос орын) енгізіп, OK (Жарайды) батырмасын басыңыз. Ығысу мөлшері үшін есептелген реттеу мәндерін MAIN-CS2/SUB-CS2 мәндеріне енгізіп, OK (Жарайды) батырмасын басыңыз. (Тінтуірді батырманың орнына пайдалануға болады.)
7. Реттеу мәндерін енгізгеннен кейін, қайтадан басып шығарып, болдырмау мөлшерінің мақсатты ауқымға реттелгенін растаңыз.

Әрбір қағаз беру табақшасы үшін 4)-тен 7)-ге дейінгі процедураларды орындаңыз.

BP-DE15 ҚАҒАЗҒА АРНАЛҒАН ТАБАҚША

(ТҰҒЫР/550 ЖӘНЕ 2100 ҚАҒАЗҒА АРНАЛҒАН ТАБАҚША)

Қаптамадан шығару

Егер қосқыш бірінші алынса, орнату процедуралары кезінде зақымдануы мүмкін. Сондықтан, оны қаптамадан шығарған кезде оралған күйінде сақтаңыз және қосқышты машинаға қосқан кезде ғана қаптамадан шығарыңыз.

Оралған заттарды тексеру

№	Атауы	Саны
1	Үстел блогы	1
2	Бекіту бұрандалары (M4 x 8)	4
3	Оң жақ реттегіш	1

Орнату

Орнатпас бұрын, жұмыс және негізгі қуат қосқыштарын өшіріп, қуат сымын розеткадан ажыратыңыз. Орнатуды орындаған кезде жұмыс панеліндегі дерек шамы жанбайтынына немесе жыпылықтамайтынына көз жеткізіңіз.

Реттегіш күйін реттеу

1. Оң жақ реттегішті бекітіңіз (Оралған элемент № 3)


Ескертпе
Келесі опция бір уақытта орнатылмаса, реттегішті орнату керек.

• ҮЛКЕН СЫЙЫМДЫЛЫҚТЫ ЛОТОК
• ӘРЛЕУІШ (1k)
• ЕРШІКТЕП ТІГУ ӘРЛЕУІШІ (1K)
• ӘРЛЕУІШ (3K)
• ЕРШІКТЕП ТІГУ ӘРЛЕУІШІ (3K)

Қауіпсіздікті қамтамасыз ету үшін оң жақ реттегішті құлыпталғанша салыңыз.

2. Үстел блогын бекіту үшін әрбір реттегішті бұраңыз.

Негізгі блокты және үстел блогын қосу

1. Негізгі блокты үстел блогына қойыңыз.

Негізгі блокты көтеру үшін төрт немесе одан да көп адамның күшін пайдаланыңыз.

Сыртқы сызықтарды келтіру арқылы негізгі блокты үстел блогына баяу орналастырыңыз. Үстел блогының жоғарғы жағындағы орналастыру түйреуіші негізгі блоктың орналастыру ойығына надёжно орналасқанын тексеріңіз.

2. 1-лотты және 2-лотты алыңыз.

3. Үстел блогының алдыңғы жағының оң және сол жақтарындағы байланыстыру тақтайшаларын көтеріп, оларды бекіту бұрандаларымен бекітіңіз (оралған зат № 2).

4. 1-лотты және 2-лотты бекітіңіз.

5. Негізгі корпустың артқы жағының оң және сол жақтарындағы шағын қақпақты алыңыз. Және оларды бекіту бұрандаларымен бекітіңіз (оралған зат № 2). Шағын қақпақтарды қайтарыңыз.


Құлыпты босатыңыз

1. Лотты тартып шығарыңыз. Бекіткіш материалды бұрап алыңыз және ескерту парағын алып тастаңыз.
   Алып тасталған бекіткіш материалды сақтау үшін суретте көрсетілген күйге бекітіңіз.

2. Әрбір тандемдік лотокты тартып шығарыңыз. Бекіткіш материалды бұрап алыңыз және ескерту парағын алып тастаңыз.
   Алып тасталған бекіткіш материалды сақтау үшін суретте көрсетілген күйге бекітіңіз.
   Тартылып шығарылған лотокты жабыңыз.


Қуатты қосар алдында лотоктың бекіткіш материалы ажыратылғанын тексеріңіз. Егер бекіткіш материалды ажыратпай қуат қосылса, ақау пайда болуы мүмкін.

Қосқышты қосу

1. Құрылғының артқы жағындағы қақпақты алыңыз.

2. Қосқышты қосыңыз.

3. Қақпақтың негізін қысқышпен бөліңіз.

4. Қақпақты бекітіңіз.


Негізгі блоктың қуатын ҚОСЫҢЫЗ

1. Құрылғының қуат сымын розеткаға қосыңыз және негізгі қуат қосқышы мен жұмыс панелінің қуат қосқышын ҚОСЫҢЫЗ.

Лотты орнату

1. Жүйелік параметрлер
   1. Сенсорлық панельдегі [Initial Installation Settings] (Бастапқы орнату параметрлері) пернесін түртіңіз.
   2. Әрбір параметр үшін [Tray Settings] (Лот параметрлері) түймесін түртіңіз. Әрбір лоток үшін қағаз түрін, қағаз өлшемін және Рұқсат етілген жұмысты орнатыңыз. Лотоктардың тізімін және ағымдағы параметрлерді көрсету үшін [Tray Settings] (Лот параметрлері) пернесін түртіңіз.
   3. Параметрлер экранын көрсету үшін тиісті лоток пернесін түртіңіз. Параметр элементтері төменде көрсетілгендей:

Параметр элементтері	Сипаттама
Түрі	Пайдаланылатын қағаз түрін таңдаңыз. Таңдауға болатын қағаз түрінің түрі лотокқа байланысты өзгереді.
Өлшемі	Пайдаланылатын қағаз өлшемін таңдаңыз. Таңдауға болатын өлшем лотокқа байланысты өзгереді. Таңдауға болатын өлшем жоғарыда Түрде таңдалған лотокқа байланысты шектелуі мүмкін. Егер тиісті лоток тізімде болмаса, [Size Input] (Өлшемді енгізу) тармағын таңдап, өлшемді тікелей белгілеңіз. (Бұл тек Айналып өту лотогы үшін рұқсат етіледі.)
Рұқсат етілген жұмысты беру	Мақұлданған жұмыс режимін таңдаңыз. Таңдалған лотокты пайдаланып жұмысты орындағыңыз келмесе, функцияны өшіріңіз. Егер [Type] (Түрі) мәні Кәдімгі қағаз, Қайта өңделген қағаз, Түрлі-түсті қағаз немесе Пайдаланушы түрінен басқасына орнатылса, [Fax] (Факс) және [Internet Fax] (Интернет-факс) таңдау мүмкін емес.

2. Лоттың өлшемін орнату
   1. 2-лот
      1. Қағаз лотогын тартып шығарыңыз.
         Лотокты тоқтағанша ақырын тартып шығарыңыз.
         Лотокқа салынған қағазды алып тастаңыз.
      2. Бағыттағыш тақтайшаларды бекіту рычагтарын қысып және оларды салынатын қағаздың бойлық және көлденең өлшемдеріне сәйкес келтіру үшін жылжыту арқылы реттеңіз.
         Бағыттағыш A және B тақтайшалары жылжымалы. Қағаз өлшеміне реттеу үшін әрбір бағыттағыш тақтайшаны оның құлыптау рычагын қысып тұрып жылжытыңыз.

   2. 3-лот (A4/LT)
      1. Тандемдік қағаз беру лотогын тартып шығарыңыз.
      2. Ілмекті басып тұрып, тандемдік лотокты реттеу тақтайшасын алыңыз.

      3. Реттеу тақтайшасының басқышын тиісті өлшем үшін тандемдік лотокты реттеу тақтайшасындағы тесіктерге салыңыз.

      4. Тандемдік қағаз беру лотогын итеріңіз.
   3. 4-лот (A4/LT/B5)
      1. Тандемдік қағаз беру лотогын тартып шығарыңыз.
      2. Ілмекті басып тұрып, тандемдік лотокты реттеу тақтайшасын алыңыз.

      3. Реттеу тақтайшасының басқышын тиісті өлшем үшін тандемдік лотокты реттеу тақтайшасындағы тесіктерге салыңыз.

      4. A4/LT өлшеміне орнату үшін B5 артқы жиек реттеу тақтайшасын салыңыз. B5 өлшеміне орнату үшін реттеу тақтайшасын тік қойыңыз.

      5. Тандемдік қағаз беру лотогын итеріңіз.
3. Өлшемді орнату
   Негізгі блоктың перне операциялары арқылы SIM26-2 "Size setting" (Өлшемді орнату) тармағын орындаңыз.
   1. Үлкен сыйымдылықты үстелдің өлшемін таңдау мәзірі операция хабарламасының дисплейінде көрсетіледі.
   2. Хабарлама экранында орнатылатын өлшем пернесін таңдаңыз.

Кескіннің ортадан тыс реттелуі

Ескертпе
Кескіннің алдыңғы шетінің орны және үстел блогының ортадан тыс реттеу мәні зауыттан шығару кезінде орташа мәнге орнатылды.
Сондықтан, бұл реттеуді басып шығарылған кескінді тексеру арқылы оны орындау туралы шешім қабылданған кезде ғана орындау керек.

* Онда A4 (LT) қағазы бар лоток болуы керек.

1. SIM50-10 тармағын орындаңыз.
2. Қағаз беру көзін "3" (CS2) тармағын таңдаңыз.
3. CS2 қағаз беру лотогына A4 (11 X 8.5) қағазын салыңыз.
4. Басып шығарылған жартылай тонды үлгінің ішкі өлшемінің 240 1,2 мм екенін растау үшін тексеріңіз.
   Егер жоғарыда көрсетілген шарт орындалмаса, қанағаттанарлық нәтиже алынғанша ADJ4A (Сервистік нұсқаулық) процедураларын орындаңыз және қайталаңыз.
5. Алдыңғы/артқы жақтау бағытындағы (F жағының бос мөлшері) және тасымалдау бағытындағы (Алдыңғы жиектің бос мөлшері) реттеу үлгісінің бос аумағының өлшемін өлшеңіз.
   Төмендегі барлық шарттардың орындалғанын растау үшін тексеріңіз.


Реттеу мәндерін есептеу және енгізу процедуралары
(Мысал) Алдыңғы жиектің бос мөлшері

1. Көру арқылы өлшеңіз. Өлшеу нәтижесі: 4,5 мм
2. Ығысу мөлшерін есептеңіз.
   Мақсатты мән 3 мм спецификация мәні (орталық мән) болып табылады.
   * F жағының бос мөлшері үшін мақсат 2 мм құрайды.
   → [4 – 4,5 = -0,5 (мм)]
3. Реттеу мәнін есептеңіз. Ығысу мөлшерінен 5 мәнін шегеріңіз, -0,5мм.
   * 0,1 мм ығысу мөлшері үшін реттеу мәні 1-ге өзгереді.
   → Ағымдағы мән 50 болғанда:
   [50 – 5 = 45]
4. SUB-CS2 үшін реттеу мәнін енгізіңіз.
   → [45] мәнін енгізіңіз.

6. MAIN-CS2 (F жағының бос) және SUB-CS2 (Алдыңғы жиектің босы) мәндерін енгізіп, OK батырмасын түртіңіз.
   MAIN-CS2/SUB-CS2 мәндеріне ығысу мөлшері үшін есептелген реттеу мәндерін енгізіп, OK батырмасын түртіңіз. (Батырманың орнына курсорды пайдалануға болады.)
7. Реттеу мәндерін енгізгеннен кейін қайтадан басып шығарыңыз және болдырмау мөлшерінің мақсатты ауқымға реттелгенін растау үшін тексеріңіз.

Әрбір қағаз беру лотогы үшін 4)-тен 7)-ге дейінгі процедураларды орындаңыз.

BP-LC10 ҮЛКЕН СЫЙЫМДЫЛЫҚТЫ ЫДЫС

Ораудан шығару

Қосқышты алдымен шешсеңіз, орнату барысында зақымдануы мүмкін. Сондықтан, оны қораптан шығару кезінде оралған күйде ұстаңыз және қосқышты машинаға қосқанда ғана ораудан шығарыңыз.

Оралған заттарды тексеру

№	Аты	Саны
1	Үлкен сыйымдылықты ыдыс	1
2	Бекіту тақтасының жоғарғы жағы	2
3	Қосу блогы	1
4	Бекіту бұрандасы A (Алты бұрышты шайба S-тығыз M4x18)	4
5	Бекіту бұрандасы B (Алты бұрышты шайба S-тығыз M4x12)	2
6	Бекіту бұрандасы C (M4x8 шыныаяқ)	1
7	LCC нұсқау парағы	1

Орнату

Орнату алдында, жұмыс және негізгі қуат қосқыштарын өшіріп, қуат сымын розеткадан ажыратыңыз. Орнатуды орындаған кезде жұмыс панеліндегі деректер шамы жанбайтынына немесе жыпылықтамайтынына көз жеткізіңіз.

Құлыпты босатыңыз

1. Қағаз беру үстелінің бекіту бұрандасын алыңыз.


ЕСКЕРТПЕ: Қуатты қоспас бұрын, науаның бекіту бұрандасы алынғанын тексеріңіз. Егер бекіту бұрандасын алмай қуат қосылса, ақау пайда болуы мүмкін.

Негізгі блок пен үлкен сыйымдылықты науаның қосылымы

1. Бекіту бұрандасы A (Оралған зат №4) арқылы бекіту тақтасының жоғарғы жағын (Оралған зат №2) негізгі блоктың оң жағына бекітіңіз. Орнатқан кезде, бекіту тақтасының жоғарғы жағының резеңке бөлігін ( ) төменгі жағына қойыңыз.
   Ескертпе
   Егер оң жақ реттегіш орнатылған болса, оны шешіңіз.

2. Оң жақ есік қақпағын машинадан алыңыз.

3. LCC бағыттау парағын (Оралған зат №7) қағаз кіру бағыттағышына бекітіңіз.
   LCC бағыттау парағының бетін спиртпен тазалаңыз.


4. Машинаның бекіту бұрандаларын (1 дана) алыңыз және бұранда қақпағын алыңыз. Сонымен қатар, оң жақ астыңғы қақпақты алыңыз.

5. Бекіту бұрандасын B (Оралған зат №5) уақытша жартылай бекітіңіз.

6. Уақытша бекітілген бұранда B-ны қосу блогындағы кілт саңылауына салыңыз және қосу блогын уақытша бекітіңіз.

7. Басқа бекіту бұрандасын B бекітіңіз және уақытша бекітілген бұранда B-ны мықтап тартыңыз.

8. Оң жақ астыңғы қақпақты негізгі блокқа қайта бекітіңіз.

9. Бекіту бұрандасын бекітіңіз және бұранда қақпағын негізгі блокқа қайта бекітіңіз.

10. белгісі бар бөлікті көтеріп тұрып, қосу блогын үлкен сыйымдылықты науаға салыңыз және бекіту бұрандасын C (Оралған зат №6) қосу блогындағы A белгісінде бекітіңіз.


Биіктікті реттеу

1. Үлкен сыйымдылықты науаны негізгі блокқа жақындатыңыз.

2. Үлкен сыйымдылықты науаның биіктігін реттеу тексеру қабырғасы мен негізгі блокқа орнатылған бекіту тақтасының жоғарғы жағының ось сызығы бір сызықта екеніне көз жеткізіңіз.

3. Егер биіктікті реттеу қажет болмаса, үлкен сыйымдылықты науаны одан әрі салыңыз.
   Егер биіктікті реттеу қажет болса, 4)-тен бастап реттеу процедурасын орындаңыз.

4. F жағындағы реттеу бұрандасын босатыңыз.
   ЕСКЕРТПЕ: Реттеу үшін алдыңғы жағындағы реттеу бұрандасын пайдаланыңыз. Артқы жағындағы бұрандаға тигізбеңіз.
   ЕСКЕРТПЕ: Қызмет көрсету кезінде бұранда босатылса немесе алынса, қызмет көрсету аяқталғаннан кейін C биіктігін реттеуді орындаңыз.

5. Оңға жылжыған жағдайда, алдыңғы жоғарғы бөлікті басыңыз және биіктікті реттеу тексеру қабырғасын бекіту тақтасының жоғарғы жағының ось сызығымен бір сызықта болатындай етіп келтіріңіз. Үлкен сыйымдылықты науаны негізгі блокқа салыңыз.

6. Солға жылжыған жағдайда, торды көтеріп, биіктікті реттеу тексеру қабырғасы бекіту тақтасының жоғарғы жағының ось сызығымен бір сызықта болатындай етіп, үлкен сыйымдылықты науаны салыңыз.

7. Босатылған бұранданы тартыңыз.


Қосқышты қосу

1. Қосқыш қақпағын алыңыз.
   Алынған қосқыш қақпағын пайдаланбаңыз.

2. Қосқышты қосыңыз.
   Егер жылытқыш жинағы орнатылмаған болса, жылытқыш қосқышын қосқышқа қосудың қажеті жоқ.


Қағаз өлшемін ауыстыру

1. Артқы қақпақты алыңыз.

2. Бүйірлік тақта F және Бүйірлік тақта R-ның жоғарғы және төменгі жағындағы бекіту бұрандасын (көк бұранданың 4 данасы) алыңыз.

3. Төменгі жағын Бүйірлік тақта F және Бүйірлік тақта R-ның төменгі жағындағы ойылған белгіге сәйкес салыңыз. Жоғарғы және төменгі жағын алынған бекіту бұрандаларын пайдаланып тартыңыз.


4. Артқы шеттік тақтаны ауыстыру
   Жоғарғы және төменгі Артқы шеттік тақтаны бекітетін көк бұрандаларды сәйкесінше алыңыз.

5. Өлшем бағыттағышын ойылған белгіге сәйкес салыңыз. Жоғарғы және төменгі жағын алынған бекіту бұрандаларын пайдаланып тартыңыз (A4).

6. Артқы қақпақты бекітіңіз.


Негізгі блоктың қуатын ҚОСЫҢЫЗ

1. Машинаның қуат сымын розеткаға қосыңыз және негізгі қуат қосқышы мен жұмыс панелінің қуат қосқышын ҚОСЫҢЫЗ.

Өлшемді орнату

Негізгі блоктың перне операциялары арқылы SIM26-2 "Өлшемді орнату" (Size setting) параметрін орындаңыз.

1. Үлкен сыйымдылықты науаның өлшемін таңдау мәзірі жұмыс хабарламасы дисплейінде көрсетіледі.
2. Хабарлама экранында орнатылатын өлшем түймесін таңдаңыз.

Кескіннің ортадан тыс реттелуі

1. Модельдеу арқылы реттеу
   Ескертпе
   Үлкен сыйымдылықты науаның кескіннің алдыңғы шетінің орны мен ортадан тыс реттеу мәні зауыттан жөнелту кезінде орташа мәнге орнатылды.
   Сондықтан, бұл реттеуді басып шығарылған кескінді тексеру арқылы орындау туралы шешім қабылданған кезде ғана орындау керек.
   * Ішінде A4 (LT) қағазы бар науа болуы керек.
   1. SIM50-10 параметрін орындаңыз.
   2. Қағаз беру көзін "6" (LCC) таңдаңыз.
   3. LCC қағаз беру науасына A4 (11 X 8.5) қағазын орнатыңыз.
   4. Басып шығарылған жартылай тон үлгісінің ішкі өлшемінің 240 1,2 мм екенін растау үшін тексеріңіз.
      Егер жоғарыдағы шарт орындалмаса, қанағаттанарлық нәтиже алынғанша ADJ4A (Қызмет көрсету нұсқаулығы) процедураларын орындаңыз және қайталаңыз.
   5. Алдыңғы/артқы жақтау бағытындағы (F жағының бос мөлшері) және тасымалдау бағытындағы (Алдыңғы шетінің бос мөлшері) реттеу үлгісінің бос аймағының өлшемін өлшеңіз.
      Барлық келесі шарттардың орындалғанын растау үшін тексеріңіз.


Реттеу мәндерін есептеу және енгізу процедуралары
(Мысал) Алдыңғы шетінің бос мөлшері

1. Көзбен шолып өлшеңіз.
   → Өлшеу нәтижесі: 4,5 мм
2. Жылжу мөлшерін есептеңіз. Мақсатты мән 3 мм шартты мәні (орталық мәні) болып табылады.
   * F жағының бос мөлшері үшін мақсат 2 мм құрайды.
   → [4 – 4,5 = -0,5 (мм)]
3. Реттеу мәнін есептеңіз. -0,5 мм жылжу мөлшерінен 5-ті шегеріңіз.
   * 0,1 мм жылжу мөлшері үшін реттеу мәні 1-ге өзгереді.
   → Ағымдағы мән 50 болғанда:
   [50 – 5 = 45]
4. SUB-LC үшін реттеу мәнін енгізіңіз.
   → [45] мәнін енгізіңіз.

6. MAIN-LC (F жағының бос мөлшері) және SUB-LC (Алдыңғы шетінің бос мөлшері) мәндерін енгізіңіз және OK (ОК) түймесін түртіңіз.
   MAIN-LC/SUB-LC мәндеріне жылжу мөлшері үшін есептелген реттеу мәндерін енгізіңіз және OK (ОК) түймесін түртіңіз. (Түйме орнына меңзерді пайдалануға болады.)
7. Реттеу мәндерін енгізгеннен кейін, қайтадан басып шығарыңыз және болдырмау мөлшерлерінің мақсатты диапазонда реттелгенін растау үшін тексеріңіз.

Әр қағаз беру науасы үшін 4)-тен 7)-ге дейінгі процедураларды орындаңыз.

2. Механикалық реттеу
   Ортадан тыс реттеу жөнелту кезінде орындалатындықтан, негізінен бұл реттеуді орындаудың қажеті жоқ. Алайда, егер орталық жылжытылса, модельдеу әдетте пайдаланылады. Егер жылжу жойылмаса, келесі реттеу процедураларын орындаңыз.
   1. Жылжу алдыңғы жағында болғанда
      Суретте көрсетілгендей, қағаз орталығынан А бағытында басып шығару сызығын реттеу үшін:
      1. Алдыңғы/артқы өлшем бағыттағышын реттеу тақтасының екі бекіту бұрандасын (қызыл бұрандалар) босатыңыз және өлшем бағыттағышын реттеу тақтасын А бағытында (R жағы) жылжу мөлшеріне қарай жылжытыңыз және қызыл бекіту бұрандаларын (әрқайсысы үшін 2) тартыңыз.
         Содан кейін жылжудың жоқ екенін растау үшін көшірме жасаңыз. Жылжу жойылғанша процедураларды қайталаңыз.

   2. Жылжу артқы жағында болғанда
      Суретте көрсетілгендей, қағаз орталығынан B бағытында басып шығару сызығын реттеу үшін:
      1. Алдыңғы/артқы өлшем бағыттағышын реттеу тақтасының екі бекіту бұрандасын (қызыл бұрандалар) босатыңыз және өлшем бағыттағышын реттеу тақтасын B бағытында (F жағы) жылжу мөлшеріне қарай жылжытыңыз және қызыл бекіту бұрандаларын (әрқайсысы үшін 2) тартыңыз.
         Содан кейін жылжудың жоқ екенін растау үшін көшірме жасаңыз. Жылжу жойылғанша процедураларды қайталаңыз.


MX-LT10 ҰЗЫН ҚАҒАЗ БЕРУ ТАБИҒЫ

Ораудан шығару

Оралған заттарды тексеру

№	Аты	Саны
1	Ұзын қағаз беру табиғы	1

Орнату

Саусақты табақтың ілмек бөлігіне салмаңыз.

Ұзын қағаз беру табағын бекіту

1. Ұзын қағаз беру табағының бағыттаушысын ашып, оны ұзын қағаз беру табағының құлпына іліңіз.

2. Құрылғының бағыттаушысын тартыңыз.

3. Ұзын қағаз беру табағын құрылғының бағыттаушысына іліңіз.

4. Құрылғының бағыттаушысын салыңыз.


Бұл табақты ұзын қағаз беру үшін ғана пайдалануға болады.

Ұзын қағазды ұзақ уақытқа қалдырмаңыз.

Бұл табақпен ұзын қағазды пайдалануға болады.

Негізгі блоктың қуатын ҚОСУ

1. Құрылғының қуат ашасын розеткаға қосып, негізгі қуат қосқышын және операциялық панельдің қуат қосқышын ҚОСЫҢЫЗ.

Табақты орнату

"Banner size print" (Баннер өлшемінде басып шығару) параметрін 1-ге орнату үшін SIM26-50 пайдаланыңыз.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 нұсқаулығы жүктеп алу

Қолжетімді тілдер
