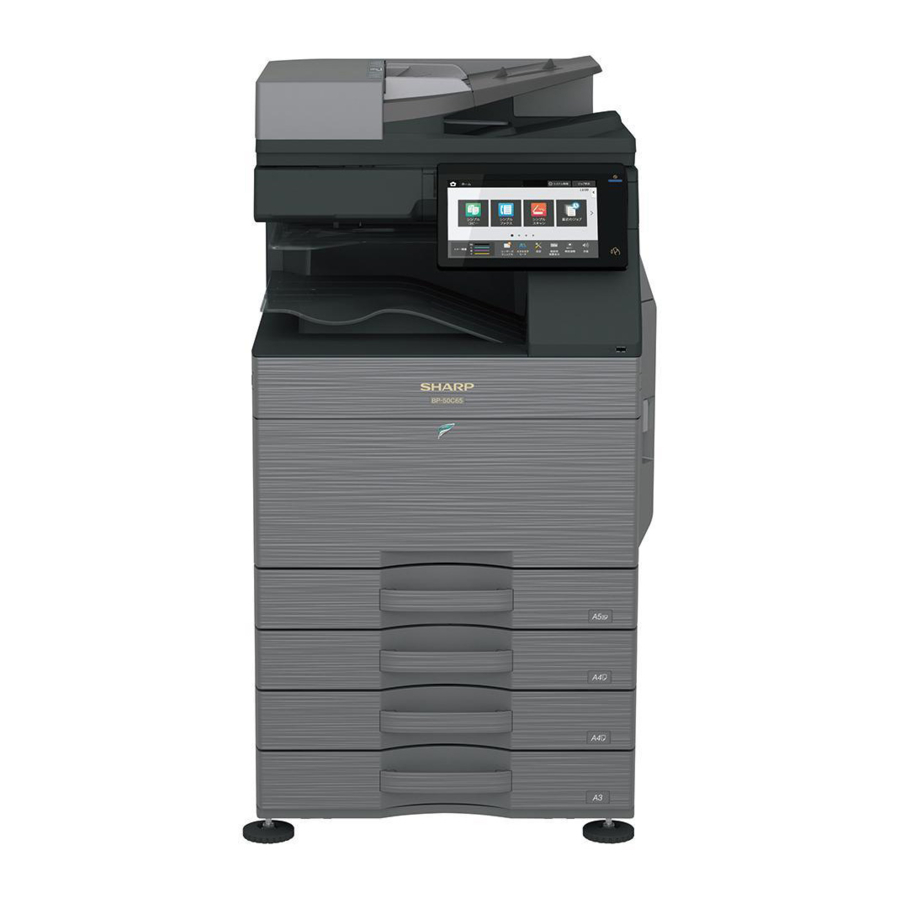

Mwongozo wa Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

USAWAZAJI

Mchoro wa mfumo

Orodha ya chaguo

STD: Vifaa vya kawaida
OPT: Chaguo linaloweza kusakinishwa
*1: Chaguo katika eneo fulani
*2: Hakuna usaidizi katika eneo fulani

KUIGA

Mkuu na madhumuni

Hali ya uigaji ina kazi zifuatazo, kuonyesha hali ya uendeshaji wa mashine, kutambua nafasi ya tatizo na sababu katika hatua ya awali na kuweka na kurekebisha mashine kwa ufanisi kwa uboreshaji wa huduma.

1. Marekebisho mbalimbali
2. Kuweka maelezo na kazi
3. Kuondoa matatizo
4. Ukaguzi wa uendeshaji
5. Ukaguzi wa kaunta, kuweka wazi
6. Hali za uendeshaji wa mashine (historia ya uendeshaji) ukaguzi wa data, wazi
7. Usafirishaji wa data mbalimbali (marekebisho, kuweka, uendeshaji, kaunta, n.k.).

Tararibu za uendeshaji na maonyesho hutegemea muundo wa paneli ya uendeshaji wa mashine.

Hali ya uigaji

Hali rahisi	Huonyesha uigaji unaotumiwa sana kwa kila kategoria, kuruhusu ufikiaji rahisi kwa mafundi kubadilisha mipangilio, kufanya matengenezo na marekebisho.
Hali ya zamani	Uigaji wote umeorodheshwa na unaweza kufikiwa kwa kuingiza msimbo mkuu, kisha msimbo mdogo kama ilivyo kwa mfululizo wa muundo uliopita.

Kazi ya kila kitufe

Na.	Jina	Kazi
1	Kitufe cha TEST	Badilisha hali ya majaribio
2	Kitufe cha kuweka hali	Badilisha Hali rahisi, Hali ya zamani
3	Kitufe cha kuweka lugha	Badilisha lugha katika hali ya uigaji
4	Kitufe cha INFO	Onyesha uendeshaji wa onyesho la sasa
5	Kitufe cha EXIT	Ondoka kutoka kwa hali ya uigaji
6	Kitufe cha BACK	Rudi kwenye onyesho lililopita
7	Kitufe cha kufuta	Futa thamani ya ingizo

Kuanzisha uigaji

Kuingia hali ya uigaji.

1. Gonga mara mbili HOME ke
2. Gonga sehemu ya onyesho la Ver (skrini ya hali ya uingizaji ya vitufe 10)

3. Gusa kitufe cha (#) → kitufe cha Asterisk (*) → kitufe cha kufuta → kitufe cha Asterisk (*) → Tayari kwa uingizaji wa msimbo mkuu wa uigaji.


KITENGO KIKUU

Kufungua

1. Kata vipande vya polipropilini.

2. Ondoa kipochi cha juu, vifaa vya kuzuia mshtuko na kipochi cha kitengo kikuu.

3. Ondoa F - ongeza. Ondoa mfuko wa vinyl wa kitengo kikuu.

4. Vuta vishikizo.

5. Inua kitengo kikuu polepole na watu 4, na ukiweke kwa upole kwenye sehemu tambarare na salama.


Kuondoa tepi ya kurekebisha na nyenzo ya ulinzi

1. Fungua kifuniko cha mbele na uondoe gel ya silika.

2. Sukuma levers za kufunga kwenye ncha zote mbili za sanduku la taka la toner ndani na uvute sanduku la taka la toner.

3. Ondoa tepi kutoka kwenye sanduku la taka la toner.
   * Tepi hutumiwa wakati wa kuhamisha mashine, kwa hivyo iweke kama inahitajika.

4. Hakikisha kuwa lever ya kufunga imehamia kwenye nafasi iliyoonyeshwa na mshale.

5. Ondoa nyenzo ya ulinzi.

6. Fungua mlango wa kulia.

7. Ondoa nyenzo ya kurekebisha (sehemu 4) za kitengo cha uhamishaji na lebo.


Angalia vitu vilivyojaa

Na.	Jina	Kiasi
1	Mwongozo wa uendeshaji	1
2	Karatasi ya ulinzi	1

Kufungua

1. Kufungua sahani ya mzunguko wa trei
   1. Vuta trei. Geuza nyenzo ya kurekebisha na uiondoe. Ondoa lebo ya tahadhari.
      Ambatanisha nyenzo ya kurekebisha iliyoondolewa kwenye nafasi iliyoonyeshwa kwenye kielelezo kwa matumizi ya baadaye.
      Funga trei iliyovutwa.

2. Scanner (Kitengo cha kioo cha 2/3) kufungua
   1. Ondoa skrubu ya kurekebisha kitengo cha macho, na uondoe lebo ya noti.

   2. Ambatanisha karatasi ya ulinzi. (Kitu kilichojaa Na.2)


Usakinishaji

Wakati dawati la hiari la kulisha karatasi limeunganishwa kwenye mashine, fungua na usakinishe dawati la kulisha karatasi, kisha ufungue mashine.
Weka mashine kwenye dawati la chaguo kwa usalama, na ufanye taratibu za usakinishaji wa mashine.
Weka mashine kwenye dawati la hiari kwa uthabiti na usalama.

Miundo hii imesafirishwa na developer iliyofungwa kwenye kitengo cha developer na kufanya SIM25-2. Kwa hivyo USITEKELEZE SIM25- 2 wakati wa usakinishaji wa mashine.

Ikiwa SIM25-2 itatekelezwa, badilisha developer zote na mpya na utekeleze SIM25-2. Ikiwa mashine imetumika bila kubadilisha developer mpya. Inaweza kuwa tatizo linalohusiana na utendaji wa maisha.

Usakinishaji wa katriji ya toner

1. Tikisa katriji ya toner mlalo mara kadhaa
2. Fungua kifuniko cha mbele na uingize kila katriji ya toner

Hakikisha kuwa umesakinisha katriji ya rangi kwenye nafasi zao sahihi. Epuka usakinishaji kwenye nafasi tofauti ya rangi.

Usiingize katriji ya toner kwa nguvu.
Sukuma hadi katriji ifungwe mahali pake kwa usalama.

Mahali pa kupachika kwa katriji ya toner ya kila rangi

Usafishaji wa kioo kisichopitisha vumbi cha LSU

Vumbi kutoka kwa ukanda wa uhamishaji au shutter au sehemu nyingine iliyo karibu inaweza kuanguka kwenye LSU wakati wa usafirishaji au usakinishaji. Hakikisha kusafisha kioo kisichopitisha vumbi kabla ya kuangalia ubora wa picha.

1. Tenganisha upau wa kusafisha wa LSU kutoka kwenye kifuniko cha mbele.

2. Geuza upande wa kujisikia wa upau wa kusafisha chini na uuingize. Telezesha mbele na nyuma mara chache ili kusafisha kioo kisichopitisha vumbi cha LSU.

3. Rudisha fimbo ya kusafisha ya LSU kwenye kifuniko cha mbele ili kitambaa kilichojisikia kielekee juu. Lisha bosi, na uirekebishe kwa kucha tatu.

4. Ambatanisha sanduku la taka la toner.
   Ncha zote mbili zikiwa zimefungwa hakika.

5. Washa swichi kuu ya umeme kisha ufunge kifuniko cha mbele.

Kwa chaguo la kabati la trei ya kutoka. Kimalizio au kabati la trei ya kutoka lazima iwekwe kabla ya kuwasha mashine vinginevyo msimbo wa L4-11 utatokea.

6. Washa swichi ya umeme ya paneli ya operesheni.

Usiendeshe kitengo kikuu kwa sekunde 20 baada ya kuwasha umeme kutokana na ukaguzi wa uendeshaji wa mawasiliano wa roller ya kuchaji.
* Katika hali nadra, onyesho la JAM linaweza kuonekana linapoendeshwa.
* Ikiwa onyesho la JAM litaonekana, ghairi JAM kwa kufungua na kufunga mlango wa kulia na uondoe historia ya JAM.

7. Bonyeza OK (Sawa).

8. MFP iliwasha upya kiotomatiki na kuingia katika operesheni ya kujaza toner
   Thibitisha kuwa "Ujazaji wa toner unaendelea" unaonyeshwa na usubiri hadi onyesho litakapotea (inachukua sekunde 30 - dakika 4)
   Kumbuka
   Utaratibu huu ni wa kuangalia uendeshaji wa usambazaji wa toner kutoka kwa katriji ya toner hadi kitengo cha DV. Muda wa operesheni hutofautiana kulingana na wingi wa toner kwenye katriji ya toner. Usambazaji usio sawa wa toner na hali ya ndani ya katriji ya toner.

Usanidi wa trei ya kulisha karatasi

1. Mpangilio wa mfumo
   1. Gusa kitufe cha [SETTINGS] (Mipangilio).
   2. Gusa kitufe cha [Init. Install Settings] (Mipangilio ya Usakinishaji wa Awali).
   3. Gusa kitufe cha [Password] (Nenosiri) kwenye Ingizo la Msimamizi. Ingiza nenosiri na funguo 10. "admin"
   4. Gusa kitufe cha [Paper Tray Settings] (Mipangilio ya Trei ya Karatasi) ili kusanidi mipangilio. Mipangilio hii inaainisha aina ya karatasi, ukubwa wa karatasi na kazi zinazoruhusiwa kwa kila trei ya karatasi. Kitufe cha [Tray Settings] (Mipangilio ya Trei) kinapoguswa, orodha inaonekana inayoonyesha trei na mipangilio ya sasa.
   5. Gusa kitufe cha [Each tray] (Kila trei) kwenye skrini iliyo hapo juu ili kubadilisha mipangilio.
      Mipangilio ifuatayo inaweza kusanidiwa.

Kipengee	Maelezo
Aina	Chagua aina ya karatasi ambayo imepakiwa kwenye trei. Aina za karatasi ambazo zinaweza kuchaguliwa hutofautiana kulingana na trei ya karatasi.
Ukubwa	Chagua ukubwa wa karatasi kutoka kwenye orodha. Ukubwa wa karatasi ambao unaweza kuchaguliwa hutofautiana kulingana na trei. Ukubwa ambao unaweza kuchaguliwa pia unaweza kuzuiwa na aina ya karatasi iliyochaguliwa hapo juu. Ikiwa ukubwa unaotakiwa hauonekani kwenye orodha, chagua [Custom Size] (Ukubwa Maalum) na uingize moja kwa moja ukubwa (kwa trei ya bypass pekee).
Kazi Iliyoidhinishwa ya Kulisha	Chagua modi ambazo zinaweza kutumika. Ikiwa kuna kazi ambayo hutaki itumike na trei iliyochaguliwa, zima kazi hiyo. Wakati "Aina" si karatasi ya kawaida, karatasi iliyosindikwa, karatasi ya rangi au aina ya mtumiaji, [Fax] (Faksi) na [Internet Fax] (Faksi ya Mtandao) haziwezi kuchaguliwa.

2. Usanidi wa ukubwa wa trei
   1. Vuta trei ya karatasi.
      Vuta trei kwa upole hadi itakapo simama.
      Ikiwa karatasi imesalia kwenye trei, iondoe.

   2. Rekebisha sahani za mwongozo A na B kwa kubana levers zao za kufunga na kuzitelezesha ili zilingane na vipimo vya wima na mlalo vya karatasi itakayopakiwa.
      Sahani za mwongozo A na B zinaweza kutelezeshwa. Telezesha kila sahani ya mwongozo huku ukibana lever yake ya kufunga.

   3. Rekebisha sahani za mwongozo A na B kwa kubana levers zao za kufunga


Usanidi wa vipimo

Tumia SIM26-6 kuweka mahali pa mashine inakokwenda.

SIM Na		Maudhui
26	6	Inatumika kuweka mahali inakokwenda.

Baada ya kukamilisha mipangilio ya mahali inakokwenda, badilisha thamani zilizowekwa ili kubinafsisha mipangilio ifuatayo.

SIM Na		Maudhui
26	3	Inatumika kuweka modi ya vipimo vya mkaguzi.
	5	Inatumika kuweka modi ya hesabu ya kaunta ya jumla na kaunta ya matengenezo.
	18	Inatumika kuweka NDIYO/HAPANA ya modi ya kuhifadhi toner (Katika matoleo ya Uingereza na Japani pekee) * Kwa matoleo mengine ya mahali inakokwenda, usanidi huu unafanywa na programu ya mtumiaji.
	29	Inatumika kuweka modi ya sasisho la programu dhibiti la mbali.
	52	Inatumika kuweka NDIYO/HAPANA ya kuhesabu wakati karatasi isiyo ya kuchapisha inapopitishwa kupitia kila kaunta.

Kagua ya ubora wa picha

Vitu vya utekelezaji

Tekeleza vitu vifuatavyo.

Na.	Kitu	SIM
1	Marekebisho ya upotoshaji wa picha ya injini ya uchapishaji (Marekebisho ya mikono) / Marekebisho ya awamu ya ngoma ya OPC (Marekebisho ya moja kwa moja) / Marekebisho ya usajili wa rangi (Marekebisho ya moja kwa moja)	50-22
2	Angalia usawa wa rangi ya nakala na msongamano
3	Angalia usawa/msongamano wa rangi ya kichapishi	64-5

Wakati kuna kasoro kwenye picha na maudhui yaliyotajwa hapo juu, unafanya maudhui yafuatayo, na unathibitisha picha.

Na.	Kitu	SIM
4	Marekebisho ya usawa wa rangi ya nakala/kichapishi (Marekebisho ya moja kwa moja)	46-74
5	Picha ya uchapishaji/uchanganuzi iliyo nje ya katikati, marekebisho ya msimamo wa makali ya mbele	50-10

Maelezo

1. Marekebisho ya upotoshaji wa picha ya injini ya uchapishaji (Marekebisho ya mikono) / Marekebisho ya awamu ya ngoma ya OPC (Marekebisho ya moja kwa moja) / Marekebisho ya usajili wa rangi (Marekebisho ya moja kwa moja)

Marekebisho haya hufanya marekebisho ya upotoshaji wa picha ya injini ya uchapishaji, marekebisho ya awamu ya ngoma ya OPC, na marekebisho ya usajili wa rangi kwa wakati mmoja.

1. Ingiza modi ya SIM50-22.
2. Bonyeza kitufe cha [EXECUTE] (TEKELEZA).
   Kitufe cha [EXECUTE] (TEKELEZA) kimeangaziwa na marekebisho ya kiotomatiki ya usajili wa picha yanaanzishwa. (Inachukua takriban sekunde 30 kukamilisha marekebisho.)
3. Marekebisho yanapokamilika, kitufe cha [EXECUTE] (TEKELEZA) kinarudi kwenye onyesho la kawaida, na thamani ya matokeo ya marekebisho inaonyeshwa.
   Kiwango cha sasa cha mwelekeo kwa kila rangi kinaonyeshwa kwenye sehemu ya onyesho ya MWELEKEO.

4. Andika kiwango cha mwelekeo kilichoonyeshwa.
   (Maana ya thamani ya kiwango cha mwelekeo na utaratibu wa marekebisho)
   * Ikiwa "OK" inaonyeshwa kwa vitu vyote vya MWELEKEO C, M, na Y, hakuna haja ya kufanya marekebisho.
   * Wakati "R" inaonyeshwa kwenye kichwa cha thamani, geuza skrubu ya marekebisho ya mwelekeo ya LSU kisaa.
   * Wakati "L" inaonyeshwa kwenye kichwa cha thamani, geuza skrubu ya marekebisho ya mwelekeo ya LSU kinyume na saa.
   * Kiasi cha kugeuza cha skrubu ya marekebisho kinalingana na kila thamani ya marekebisho. C, M, na Y zinaonyesha idadi ya mibofyo. Thamani ya onyesho inazungushwa kwenye sehemu ya desimali.
   * "C, M, na Y(MWELEKEO)" inaonyesha idadi ya hatua za kubofya marekebisho kwa kila skrubu ya marekebisho ya C, M, na Y.
   Maudhui katika ( )
   MIAN, SUB: Tofauti na thamani ya marekebisho ya awali ya usajili wa picha.
   Mfano:
   Ikiwa 105 kwa wakati huu na 103 kwa wakati uliopita, inaonyeshwa kama 105.0 (+2.0).
   MWELEKEO: Uamuzi wa matokeo ya marekebisho ya mwelekeo ya LSU. Sawa au SI Sawa.
   AWAMU: Thamani ya marekebisho ya awamu ya ngoma ya OPC ya wakati uliopita
5. Taratibu 2) hadi 4) tena, na angalia ili kuthibitisha kuwa C, M, na Y (MWELEKEO) ni Sawa.
   Ikiwa yoyote kati yao ni SI Sawa, geuza skrubu ya marekebisho ya mwelekeo ya LSU ya rangi inayolingana ili kurekebisha.


Marekebisho yanapofanywa kwa kugeuza skrubu ya marekebisho ya mwelekeo ya LSU ya K, hali za C, M na Y (MWELEKEO) zinabadilishwa. Tekeleza SIM50-22 ili kuangalia ili kuthibitisha kuwa C, M, na Y (MWELEKEO) ni Sawa.
Ukiukaji unapotokea, "ERROR" (KOSA) inaonyeshwa.
Katika kesi hii, angalia kila sehemu ya gari na sehemu ya mchakato.

2. Angalia usawa wa rangi ya nakala na msongamano
   Mbinu
   Fanya nakala ya chati ya majaribio ya kijivu (UKOG-0162FCZZ) na nakala ya chati ya majaribio ya rangi ya huduma (UKOG-0326FCZZ/UKOG-0326FC11), na uhakikishe kuwa zinafaa.
   1. Kumbuka kwa utekelezaji wa usawa wa rangi na angalia msongamano katika modi ya nakala ya rangi Ili kuangalia usawa wa rangi na msongamano wa nakala, tumia chati ya majaribio ya kijivu (UKOG-0162FCZZ) na chati ya majaribio ya rangi ya huduma (UKOG- 0326FCZZ/UKOG-0326FC11). Weka kiwango cha msongamano wa nakala kuwa "3" katika modi ya Maandishi/Picha Iliyochapishwa (Mwongozo), na ufanye nakala.
      Wakati huo, marekebisho yote ya usawa wa rangi katika modi ya marekebisho ya mtumiaji lazima yawekwe kuwa chaguo-msingi (katikati). Kwa kuongeza, hakikisha kutumia karatasi maalum kwa rangi.
   2. Kumbuka kwa kuangalia msongamano wa modi ya nakala ya monochrome
      Ili kuangalia msongamano, tumia chati ya majaribio ya kijivu (UKOG-0162FCZZ). Weka kiwango cha msongamano wa nakala kuwa "Mwongozo 3" katika modi ya Maandishi/Picha Iliyochapishwa (Mwongozo).
      Kwa kuongeza, marekebisho yote ya usawa wa rangi katika modi ya marekebisho ya mtumiaji lazima yawekwe kuwa chaguo-msingi (katikati).

[Angalia na chati ya majaribio ya kijivu (UKOG-0162FCZZ)]
Katika angalia msongamano wa nakala na chati ya majaribio ya kijivu, angalia ili kuhakikisha hali zifuatazo.

Kwa usawa wa rangi (kijivu), tumia chati ya majaribio ya rangi ya huduma (UKOG- 0326FCZZ/UKOG-0326FC11) ili kuangalia.

[Angalia na chati ya majaribio ya rangi ya huduma (UKOG-0326FCZZ/UKOG- 0326FC11)]
Katika angalia usawa wa rangi ya nakala na chati ya majaribio ya rangi ya huduma, angalia ili kuhakikisha hali zifuatazo.

1. Vitu vya kuangalia nakala ya rangi (Angalia ili kuthibitisha yafuatayo:)

   1. Kuna maeneo 12 tupu.
   2. Usajili (pointi moja kwa uchanganuzi mkuu, na pointi moja kwa uchanganuzi mdogo) haubadilishwi.
   3. Azimio la 5.0 (pointi 5) linaweza kuonekana.
   4. Tofauti ya rangi katika usawa wa kijivu kati ya pande za F na R sio kubwa sana.
   5. Hakuna mistari meupe na meusi.
   6. Maandishi ya rangi yanazalishwa upya kwa uwazi.
   7. Msongamano thabiti sio mwepesi sana.
2. Vitu vya kuangalia nakala ya monochrome (Angalia ili kuthibitisha yafuatayo:)

   1. Kuna maeneo 12 tupu.
   2. Azimio la 4.0 (pointi 5) linaweza kuonekana.
   3. Tofauti ya msongamano kati ya pande za F na R sio kubwa sana.
   4. Hakuna mistari meupe na meusi.
   5. Msongamano thabiti sio mwepesi sana.
   6. Ubadilishaji wa msongamano mdogo mweusi unanakiliwa kidogo.

3. Angalia usawa/msongamano wa rangi ya kichapishi
   Mbinu
   Tekeleza SIM64-5 ili kuchapisha mchoro wa majaribio ya uchapishaji.


Weka kila thamani iliyowekwa kuwa chaguo-msingi na ubonyeze kitufe cha [EXECUTE] (TEKELEZA). Mchoro wa majaribio ya uchapishaji unachapishwa.

Msongamano wa uchapishaji lazima ubadilishwe hatua kwa hatua kutoka kiwango chepesi hadi kiwango kizito. Mwelekeo wa kubadilisha msongamano haupaswi kubadilishwa. Kiwango cha msongamano cha kila rangi lazima kiwe karibu kiwango sawa.

4. Marekebisho ya usawa wa rangi na msongamano ya nakala/kichapishi (Marekebisho ya moja kwa moja)

Chaguo la kichapishi linaposakinishwa, hakikisha kutekeleza kipengele kilicho hapo juu.

1. Ingiza modi ya SIM46-74.
2. Bonyeza kitufe cha [EXECUTE] (TEKELEZA).
   Udhibiti wa mchakato wa msongamano wa juu unafanywa, na picha ya kiraka cha rangi ya nakala (mchoro wa marekebisho) inachapishwa. (Karatasi ya A4/11" x 8.5" au A3/11" x 17" inachaguliwa kiotomatiki.)
3. Weka karatasi ya picha ya kiraka cha rangi (mchoro wa marekebisho) iliyochapishwa katika utaratibu wa 2) kwenye meza ya hati.
   Weka picha ya kiraka cha rangi (mchoro wa marekebisho) iliyochapishwa katika utaratibu wa 2) kwenye meza ya hati. Weka picha ya kiraka cha rangi ili mistari myembamba iwe upande wa kushoto. Wakati huo, weka karatasi 5 nyeupe kwenye picha ya kiraka cha rangi iliyochapishwa (mchoro wa marekebisho).

4. Chagua lengo la [FACTORY] (KIWANDA), na ubonyeze kitufe cha [EXECUTE] (TEKELEZA).
   Wakati usawa wa rangi umebinafsishwa na marekebisho ya usawa wa rangi ya mikono (SIM46-21) kulingana na ombi la mtumiaji, na usawa wa rangi umesajiliwa na SIM63-7 kama lengo la huduma, ikiwa usawa wa rangi unahitajika kurekebishwa, chagua lengo la [SER- VICE] (HUDUMA).
   Marekebisho ya usawa wa rangi ya nakala hufanywa kiotomatiki na huchapisha picha ya kiraka cha kuangalia usawa wa rangi.
   Ikiwa kuna mstari wowote au uchapishaji usio wazi kwenye mchoro wa kuangalia uliochapishwa, angalia injini ya uchapishaji kwa matatizo yoyote.

5. Bonyeza kitufe cha [EXECUTE] (TEKELEZA).
   Picha ya kiraka cha rangi ya kichapishi (mchoro wa marekebisho) inachapishwa. (Karatasi ya A4/11" x 8.5" au A3/11" x 17" inachaguliwa kiotomatiki.)
6. Weka picha ya kiraka cha rangi (mchoro wa marekebisho) iliyochapishwa katika utaratibu wa 5) kwenye meza ya hati.
   Weka picha ya kiraka cha rangi (mchoro wa marekebisho) iliyochapishwa katika utaratibu wa 2) kwenye meza ya hati. Weka picha ya kiraka cha rangi ili mistari myembamba iwe upande wa kushoto. Wakati huo, weka karatasi 5 nyeupe kwenye picha ya kiraka cha rangi iliyochapishwa (mchoro wa marekebisho).

7. Chagua lengo la [FACTORY] (KIWANDA), na ubonyeze kitufe cha [EXECUTE] (TEKELEZA).
   Wakati usawa wa rangi umebinafsishwa na marekebisho ya usawa wa rangi ya mikono (SIM67-25) kulingana na ombi la mtumiaji na usawa wa rangi umesajiliwa kama lengo la huduma na SIM67- 27, ikiwa usawa wa rangi umerekebishwa kwa usawa huo wa rangi, chagua lengo la [SERVICE] (HUDUMA).
   Marekebisho ya usawa wa rangi ya kichapishi (hatua ya 1) hufanywa kiotomatiki na picha ya kiraka cha kuangalia usawa wa rangi inachapishwa.
   Ikiwa kuna mstari wowote au uchapishaji usio wazi kwenye mchoro wa kuangalia uliochapishwa, angalia injini ya uchapishaji kwa matatizo yoyote.

8. Menyu ya mpangilio wa awali ya marekebisho ya picha ya nusu-toni inaonyeshwa. Bonyeza kitufe cha [OK] (SAWA).
   Mpangilio wa awali wa marekebisho ya picha ya nusu-toni unafanywa.
9. Subiri hadi kitufe cha [EXECUTE] (TEKELEZA) kionyeshwe. Kinapoonyeshwa, kibonyeze.
   Marekebisho ya picha ya nusu-toni yanafanywa.
10. Wakati "COMPLETED THIS PROCEDURE" (UTARATIBU HUU UMEKAMILIKA) inaonyeshwa, operesheni ya marekebisho imekamilika.
    Ghairi SIM46-74.

Matokeo ya marekebisho yanakuwa halali tu wakati marekebisho yote mawili katika modi ya nakala na katika modi ya kichapishi yamekamilika.
Kwa mfano, ikiwa marekebisho ya usawa wa rangi ya nakala (marekebisho ya moja kwa moja) yanafanywa na uigaji umeghairiwa, matokeo ya marekebisho hayafai.

11. Angalia usawa wa rangi ya nakala na msongamano. (Rejelea kipengele cha usawa wa rangi ya nakala na angalia msongamano.)
12. Angalia usawa wa rangi ya kichapishi na msongamano. (Rejelea kipengele cha usawa wa rangi ya kichapishi na angalia msongamano.)

Ikiwa usawa wa rangi au msongamano hauko katika kiwango cha kuridhisha hata baada ya utekelezaji wa marekebisho ya moja kwa moja na ya mikono, kunaweza kuwa na sababu nyingine.
Tatua sababu, rekebisha au fanya kazi muhimu, na urudie marekebisho kutoka mwanzo.
Ikiwa usawa wa rangi au msongamano haujaridhisha, rekebisha usawa wa rangi ya nakala na kichapishi na SIM46-74.

5. Uchapishaji/uchanganuzi wa picha iliyo nje ya katikati, marekebisho ya msimamo wa makali ya mbele.
   Kabla ya kutekeleza marekebisho haya, hakikisha kuangalia vitu vifuatavyo.
   * Lazima kuwe na trei iliyo na karatasi ya A4 (LT) ndani yake.
   1. Ingiza modi ya SIM50-10.
   2. Chagua trei ya kulisha karatasi 1.
   3. Weka karatasi ya A4 (11 X 8.5) kwenye trei ya kulisha karatasi 1.
   4. Angalia ili kuthibitisha kuwa mwelekeo wa ndani wa mchoro wa nusu-toni uliochapishwa ni 240 1.2mm.
   5. Pima ukubwa wa eneo tupu la mchoro wa marekebisho katika mwelekeo wa fremu ya mbele/nyuma (kiasi tupu cha upande wa F) na kile katika mwelekeo wa usafirishaji (kiasi tupu cha makali ya mbele).
      Angalia ili kuthibitisha kuwa hali zifuatazo zote zimeridhika.


Hesabu na taratibu za kuingiza za thamani za marekebisho
(Mfano) Kiasi tupu cha makali ya mbele

1. Pima kwa ukaguzi wa kuona.
   → Matokeo ya kipimo: 4.5mm
2. Hesabu kiasi cha kuhama.
   Thamani lengwa ni thamani ya vipimo (thamani ya katikati) ya 3mm.
   * Kwa kiasi tupu cha upande wa F, lengo ni 2mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Hesabu thamani ya marekebisho. Ondoa 5 kutoka kwa kiasi cha kuhama cha -0.5mm.
   * Kwa kiasi cha kuhama cha 0.1mm, thamani ya marekebisho inatofautiana na 1.
   Wakati thamani ya sasa ni 50:
   → [50 – 5 = 45]
4. Ingiza thamani ya marekebisho kwa SUB-CS1.
   → Ingiza [45].

6. Ingiza MAIN-CS1 (upande wa F tupu) na SUB-CS1 (makali ya mbele tupu), na ubonyeze kitufe cha OK (SAWA).
   Ingiza thamani za marekebisho zilizokokotwa kwa kiasi cha kuhama kwa MAIN-CS1/SUB-CS1, na ubonyeze kitufe cha OK (SAWA). (Kishale kinaweza kutumika badala ya kitufe.)
7. Baada ya kuingiza thamani za marekebisho, chapisha tena na uangalie ili kuthibitisha kuwa kiasi cha kuepuka kimerekebishwa kwa kiwango lengwa.

Kichora Karatasi cha BP-DE12/DE13/DE14

(STAND/550/2x550/3x550 KICHORA KARATASI)

Kufungua

Kabla ya kusakinisha, hakikisha umezima swichi za kuendesha na swichi kuu ya umeme na ukate plagi ya umeme kutoka kwa kituo cha umeme. Hakikisha mara mbili kuwa taa ya data kwenye paneli ya operesheni haiwaki au kuwaka wakati wa kufanya usakinishaji.

Angalia vitu vilivyojaa

Na.	Jina	Wingi
1	Kitengo cha dawati	1
2	Skurubu za kurekebisha (M4 x 8)	4
3	Kirekebishaji cha kulia	1

Usakinishaji

Marekebisho ya nafasi ya kirekebishaji

1. Ambatisha kirekebishaji cha kulia (Kitu kilichojaa Na.3)


Kumbuka
Ikiwa chaguo lifuatalo halijasakinishwa kwa wakati mmoja, kirekebishaji lazima kisakinishwe.

• TREI KUBWA YA UWEZO
• KIMALIZIAJI (1k)
• KIMALIZIAJI CHA MSHONO WA KITI (1K)
• KIMALIZIAJI (3K)
• KIMALIZIAJI CHA MSHONO WA KITI (3K)

Ili kuhakikisha usalama, ingiza kirekebishaji cha kulia hadi kifungwe.

2. Geuza kila kirekebishaji ili kurekebisha kitengo cha dawati.


Muunganisho wa kitengo kikuu na kitengo cha dawati

1. Weka kitengo kikuu kwenye kitengo cha dawati.

Tumia nguvu ya watu wanne au zaidi kuinua kitengo kikuu.

Weka kitengo kikuu kwenye kitengo cha dawati polepole kwa kutoshea mistari ya nje. Angalia ili kuhakikisha kuwa pini ya kuweka juu ya kitengo cha dawati imefungwa kwa usalama kwenye groove ya kuweka ya kitengo kikuu.

2. Ondoa trei 1 na trei 2.

3. Inua sahani za kuunganisha kwenye pande za kulia na kushoto za upande wa mbele wa kitengo cha dawati, na uziweke na skurubu za kurekebisha (Kitu kilichojaa Na.2).

4. Ambatisha trei 1 na trei 2.

5. Ondoa kifuniko cha nyuma ya mwili mkuu. Na uziweke na skurubu za kurekebisha (Kitu kilichojaa Na.2). Rudisha vifuniko vidogo.


Achilia kufuli

1. Vuta kila trei. Geuza na uondoe nyenzo za kurekebisha, na uondoe karatasi ya tahadhari.
   Ambatisha nyenzo za kurekebisha zilizondolewa kwenye nafasi iliyoonyeshwa kwenye takwimu kwa ajili ya kuhifadhi.
   Funga kaseti iliyovutwa nje.


Kabla ya kuwasha umeme, angalia ili kuhakikisha kuwa nyenzo za kurekebisha za trei zimeachiliwa. Ikiwa umeme umewashwa bila kuachilia nyenzo za kurekebisha, shida inaweza kusababishwa.

Muunganisho wa kiunganishi

1. Ondoa kifuniko kutoka upande wa nyuma wa mashine.

2. Unganisha kiunganishi.

3. Tenganisha msingi wa kifuniko katika koleo.

4. Ambatisha kifuniko.


Marekebisho

Kabla ya kusakinisha, hakikisha umezima swichi za kuendesha na swichi kuu ya umeme na ukate plagi ya umeme kutoka kwa kituo cha umeme. Hakikisha mara mbili kuwa taa ya data kwenye paneli ya operesheni haiwaki au kuwaka wakati wa kufanya usakinishaji.

Washa umeme wa kitengo kikuu

1. Unganisha plagi ya umeme ya mashine kwenye kituo cha umeme, na uwashe swichi kuu ya umeme na swichi ya umeme ya paneli ya operesheni.

Kumbuka
Kwa kuweka ukubwa wa trei, rejelea "Usanidi wa ukubwa wa trei".

Marekebisho ya picha iliyo nje ya kituo

Kumbuka
Nafasi ya ukingo wa mbele wa picha na thamani ya marekebisho ya nje ya kituo cha kitengo cha dawati zimewekwa kwa thamani ya wastani wakati wa kusafirisha kutoka kiwandani.
Kwa hivyo, marekebisho haya lazima yafanyike tu wakati uamuzi unafanywa wa kuitekeleza kupitia kuangalia picha iliyochapishwa.

* Lazima kuwe na trei yenye karatasi ya A4 (LT) ndani yake.

1. Ingiza modi ya SIM50-10.
2. Chagua chanzo cha kulisha karatasi "3" (CS2).
3. Weka karatasi ya A4 (11 X 8.5) kwenye trei ya kulisha karatasi ya CS2.
4. Angalia ili kuthibitisha kuwa mwelekeo wa ndani wa muundo wa nusu-toni iliyochapishwa ni 240 1.2mm.
   Ikiwa hali iliyo hapo juu haijatimizwa, fuata na urudie taratibu za ADJ4A (Mwongozo wa huduma) hadi matokeo ya kuridhisha yapatikane.
5. Pima ukubwa wa eneo tupu la muundo wa marekebisho katika mwelekeo wa fremu ya mbele/nyuma (kiasi tupu cha upande wa F) na ile katika mwelekeo wa usafiri (kiasi tupu cha ukingo wa mbele).
   Angalia ili kuthibitisha kuwa masharti yote yafuatayo yametimizwa.


Taratibu za hesabu na uingizaji wa thamani za marekebisho
(Mfano) Kiasi tupu cha ukingo wa mbele

1. Pima kwa ukaguzi wa kuona. Matokeo ya kipimo: 4.5mm
2. Hesabu kiasi cha kuhama.
   Thamani lengwa ni thamani ya vipimo (thamani ya katikati) ya 3mm.
   * Kwa kiasi tupu cha upande wa F, lengo ni 2mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Hesabu thamani ya marekebisho. Ondoa 5 kutoka kwa kiasi cha kuhama cha -0.5mm.
   * Kwa kiasi cha kuhama cha 0.1mm, thamani ya marekebisho inatofautiana kwa 1.
   → Wakati thamani ya sasa ni 50: [50 – 5 = 45]
4. Ingiza thamani ya marekebisho ya SUB-CS2/CS3/CS4. Ingiza [45].

6. Ingiza MAIN-CS2 (tupu upande wa F) na SUB-CS2 (tupu ukingo wa mbele), na ubonyeze kitufe cha OK. Ingiza thamani za marekebisho zilizohesabiwa kwa kiasi cha kuhama hadi MAIN-CS2/SUB-CS2, na ubonyeze kitufe cha OK. (Kishale kinaweza kutumika badala ya kitufe.)
7. Baada ya kuingiza thamani za marekebisho, chapisha tena na uangalie ili kuthibitisha kuwa kiasi cha kuepuka kimerekebishwa hadi kiwango lengwa.

Fanya taratibu 4) hadi 7) kwa kila trei ya kulisha karatasi.

KICHOTEO CHA KARATASI CHA BP-DE15

(STENDI/KICHOTEO CHA KARATASI CHA SHUKA 550&2100)

Kufungua

Iwapo kiunganishi kitaondolewa kwanza, kinaweza kuharibika wakati wa taratibu za usakinishaji. Kwa hivyo, kiweke kikiwa kimefungwa wakati wa kufungua. na ufungue tu wakati wa kuunganisha kiunganishi kwenye mashine.

Angalia vitu vilivyofungwa

Na.	Jina	Idadi
1	Kitengo cha dawati	1
2	Parafujo za kurekebisha (M4 x 8)	4
3	Kirekebishaji cha kulia	1

Usakinishaji

Kabla ya usakinishaji, hakikisha umezima swichi zote mbili za operesheni na nguvu kuu na ukate plagi ya umeme kutoka kwa plagi ya umeme. Hakikisha mara mbili kuwa taa ya data kwenye paneli ya operesheni haiwaki au kupepesa wakati wa kufanya usakinishaji.

Marekebisho ya nafasi ya kirekebishaji

1. Ambatisha kirekebishaji cha kulia (Kitu kilichojaa Na.3)


Kumbuka
Iwapo chaguo ifuatayo haijasakinishwa kwa wakati mmoja, kirekebishaji lazima kisakinishwe.

• TREI KUBWA YA UWEZO
• KIMALIZIAJI (1k)
• KIMALIZIAJI CHA KUSHONA MATANDIKO (1K)
• KIMALIZIAJI (3K)
• KIMALIZIAJI CHA KUSHONA MATANDIKO (3K)

Ili kuhakikisha usalama, ingiza kirekebishaji cha kulia hadi kifungwe.

2. Zungusha kila kirekebishaji ili kurekebisha kitengo cha dawati.

Muunganisho wa kitengo kikuu na kitengo cha dawati

1. Weka kitengo kikuu kwenye kitengo cha dawati.

Tumia nguvu ya watu wanne au zaidi kuinua kitengo kikuu.

Weka kitengo kikuu kwenye kitengo cha dawati polepole kwa kutoshea mistari ya nje. Hakikisha kuwa pini ya kuweka nafasi juu ya kitengo cha dawati imefungwa kwa usalama kwenye groove ya kuweka nafasi ya kitengo kikuu.

2. Ondoa trei 1 na trei 2.

3. Inua sahani za kuunganisha pande za kulia na kushoto za upande wa mbele wa kitengo cha dawati, na uzirekebishe na parafujo za kurekebisha (Kitu kilichojaa Na.2).

4. Ambatisha trei 1 na trei 2.

5. Ondoa kifuniko kidogo cha pande za kulia na kushoto za nyuma ya mwili mkuu. Na uzirekebishe na parafujo za kurekebisha (Kitu kilichojaa Na.2). Rudisha vifuniko vidogo.


Achilia kufuli

1. Vuta trei. Geuza na uondoe nyenzo ya kurekebisha, na uondoe karatasi ya tahadhari.
   Ambatisha nyenzo ya kurekebisha iliyoondolewa kwenye nafasi iliyoonyeshwa kwenye takwimu kwa ajili ya kuhifadhi.

2. Vuta kila trei ya tandem. Geuza na uondoe nyenzo ya kurekebisha, na uondoe karatasi ya tahadhari.
   Ambatisha nyenzo ya kurekebisha iliyoondolewa kwenye nafasi iliyoonyeshwa kwenye takwimu kwa ajili ya kuhifadhi.
   Funga trei ambayo ilivutwa.


Kabla ya kuwasha umeme, hakikisha kuwa nyenzo ya kurekebisha ya trei imefunguliwa. Ikiwa umeme umewashwa bila kufungua nyenzo ya kurekebisha, shida inaweza kusababishwa.

Muunganisho wa kiunganishi

1. Ondoa kifuniko kutoka upande wa nyuma wa mashine.

2. Unganisha kiunganishi.

3. Tenganisha msingi wa kifuniko kwenye koleo.

4. Ambatisha kifuniko.


Washa umeme wa kitengo kikuu

1. Unganisha plagi ya umeme ya mashine kwenye plagi ya umeme, na uwashe swichi kuu ya umeme na swichi ya umeme ya paneli ya operesheni.

Usanidi wa trei

1. Mipangilio ya Mfumo
   1. Gusa kitufe cha [Mipangilio ya Awali ya Usakinishaji] kwenye paneli ya kugusa.
   2. Gusa [Mipangilio ya Trei] kwa mpangilio husika. Sanidi aina ya karatasi, ukubwa wa karatasi na Kazi Iliyoidhinishwa ya Kulisha kwa kila trei. Gusa kitufe cha [Mipangilio ya Trei] ili kuonyesha orodha ya trei na mipangilio ya sasa.
   3. Gusa kitufe husika cha trei ili kuonyesha skrini ya mpangilio. Vitu vya mpangilio ni kama vilivyoorodheshwa hapa chini:

Vitu vya Kuweka	Maelezo
Aina	Chagua aina ya karatasi itakayotumika. Aina ya aina ya karatasi inayoweza kuchaguliwa inatofautiana kulingana na trei.
Ukubwa	Chagua ukubwa wa karatasi itakayotumika. Ukubwa unaoweza kuchaguliwa hutofautiana kulingana na trei. Ukubwa unaoweza kuchaguliwa unaweza kuwa mdogo kulingana na trei iliyochaguliwa katika Aina hapo juu. Ikiwa trei inayofaa haijaorodheshwa, chagua [Ingizo la Ukubwa] na uweke ukubwa moja kwa moja. (Hii inaruhusiwa kwa Trei ya Kupita tu.)
Kazi Iliyoidhinishwa ya Kulisha	Chagua hali ya kazi iliyoidhinishwa. Zima kipengele usichotaka kufanya kazi kwa kutumia trei iliyochaguliwa. [Faksi] na [Faksi ya Mtandao] haziwezi kuchaguliwa ikiwa [Aina] imewekwa kuwa chochote isipokuwa Karatasi ya Kawaida, Karatasi Iliyosindikwa, karatasi ya Rangi, au Aina ya Mtumiaji.

2. Kuweka ukubwa wa trei
   1. Trei ya 2
      1. Vuta trei ya karatasi.
         Vuta trei kwa upole hadi isimame.
         Ondoa karatasi iliyopakiwa kwenye trei.
      2. Rekebisha sahani za kuongoza A na B kwa kubana levers zao za kufunga na kuzitelezesha ili zilingane na vipimo vya longitudinal na transversal vya karatasi itakayopakiwa.
         Sahani za kuongoza A na B zinaweza kutelezeshwa. Telezesha kila sahani ya kuongoza huku ukibana lever yake ya kufunga ili kurekebisha ukubwa wa karatasi.

   2. Trei ya 3 (A4/LT)
      1. Vuta trei ya kulisha karatasi ya Tandem.
      2. Ondoa sahani ya udhibiti wa trei ya Tandem huku ukibonyeza ndoano.

      3. Ingiza bosi ya sahani ya Kurekebisha kwenye mashimo kwenye sahani ya udhibiti wa trei ya Tandem kwa ukubwa unaofaa.

      4. Sukuma trei ya kulisha karatasi ya Tandem.
   3. Trei ya 4 (A4/LT/B5)
      1. Vuta trei ya kulisha karatasi ya Tandem.
      2. Ondoa sahani ya udhibiti wa trei ya Tandem huku ukibonyeza ndoano.

      3. Ingiza bosi ya sahani ya Kurekebisha kwenye mashimo kwenye sahani ya udhibiti wa trei ya Tandem kwa ukubwa unaofaa.

      4. Laza sahani ya udhibiti wa makali ya nyuma ya B5 ili kuweka ukubwa wa A4/LT. Simamisha sahani ya udhibiti ili kuweka ukubwa wa B5.

      5. Sukuma trei ya kulisha karatasi ya Tandem.
3. Kuweka ukubwa
   Tekeleza SIM26-2 "Kuweka ukubwa" na shughuli muhimu za kitengo kikuu.
   1. Menyu ya uteuzi wa ukubwa wa dawati kubwa la uwezo huonyeshwa kwenye onyesho la ujumbe wa operesheni.
   2. Chagua kitufe cha ukubwa ili kuwekwa kwenye skrini ya ujumbe.

Marekebisho ya picha iliyo nje ya kituo

Kumbuka
Msimamo wa makali ya mbele ya picha na thamani ya marekebisho ya nje ya kituo ya kitengo cha dawati imewekwa kwa thamani ya wastani wakati wa kusafirisha kutoka kwa kiwanda.
Kwa hivyo, marekebisho haya lazima yafanywe tu wakati uamuzi unafanywa wa kuitekeleza kwa kuangalia picha ya kuchapisha.

* Lazima kuwe na trei yenye karatasi ya A4 (LT) ndani yake.

1. Tekeleza SIM50-10.
2. Chagua chanzo cha kulisha karatasi "3" (CS2).
3. Weka karatasi ya A4 (11 X 8.5) kwenye trei ya kulisha karatasi ya CS2.
4. Angalia ili kuthibitisha kuwa kipimo cha ndani cha muundo wa nusu-tone uliochapishwa ni 240 1.2mm.
   Ikiwa hali iliyo hapo juu haijatimizwa, fuata na kurudia taratibu za ADJ4A(Mwongozo wa huduma) hadi matokeo ya kuridhisha yapatikane.
5. Pima ukubwa wa eneo tupu la muundo wa marekebisho katika mwelekeo wa fremu ya mbele/nyuma (kiasi tupu cha upande wa F) na kile katika mwelekeo wa usafiri (kiasi tupu cha makali ya mbele).
   Angalia ili kuthibitisha kuwa masharti yote yafuatayo yametimizwa.


Taratibu za kukokotoa na kuingiza za thamani za marekebisho
(Mfano) Kiasi tupu cha makali ya mbele

1. Pima kwa ukaguzi wa kuona. Matokeo ya kipimo: 4.5mm
2. Kokotoa kiasi cha mabadiliko.
   Thamani lengwa ni thamani ya vipimo (thamani ya kituo) ya 3mm.
   * Kwa kiasi tupu cha upande wa F, lengo ni 2mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Kokotoa thamani ya marekebisho. Toa 5 kutoka kwa kiasi cha mabadiliko cha -0.5mm.
   * Kwa kiasi cha mabadiliko cha 0.1mm, thamani ya marekebisho inatofautiana kwa 1.
   → Wakati thamani ya sasa ni 50:
   [50 – 5 = 45]
4. Ingiza thamani ya marekebisho kwa SUB-CS2.
   → Ingiza [45].

6. Ingiza MAIN-CS2 (nafasi tupu ya upande wa F) na SUB-CS2 (nafasi tupu ya makali ya mbele), na uguse kitufe cha Sawa.
   Ingiza thamani za marekebisho zilizokokotolewa kwa kiasi cha mabadiliko kwa MAIN-CS2/SUB-CS2, na uguse kitufe cha Sawa. (Kishale kinaweza kutumika badala ya kitufe.)
7. Baada ya kuingiza thamani za marekebisho, chapisha tena na uangalie ili kuthibitisha kuwa kiasi cha kuepuka kimerekebishwa kwa kiwango lengwa.

Fanya taratibu 4) hadi 7) kwa kila trei ya kulisha karatasi.

TREI KUBWA YA UWEZO MKUBWA YA BP-LC10

Inafunguliwa

Ikiwa kiunganishi kitaondolewa kwanza, kinaweza kuharibika wakati wa taratibu za usakinishaji. Kwa hivyo, kiweke kikiwa kimefungwa wakati wa kufungua na kukifungua tu wakati wa kuunganisha kiunganishi kwenye mashine.

Vitu vilivyofungwa vikikaguliwa

Na.	Jina	Kiasi
1	Trei kubwa ya uwezo	1
2	Bamba la kupachika la juu	2
3	Kitengo cha kuunganisha	1
4	Parafujo ya kurekebisha A (Washer ya hex S-tight M4x18)	4
5	Parafujo ya kurekebisha B (Washer ya hex S-tight M4x12)	2
6	Parafujo ya kurekebisha C (Kikombe cha M4x8)	1
7	Karatasi ya mwongozo ya LCC	1

Usakinishaji

Kabla ya usakinishaji, hakikisha umezima swichi zote za uendeshaji na za umeme mkuu na ukate plagi ya umeme kutoka kwa plagi ya umeme. Hakikisha mara mbili kwamba taa ya data kwenye paneli ya operesheni haiwaki au kupepesa macho wakati wa kufanya usakinishaji.

Ondoa kufuli

1. Ondoa parafujo ya kurekebisha dawati la kulisha karatasi.


KUMBUKA: Kabla ya kuwasha umeme, angalia ili kuhakikisha kuwa parafujo ya kurekebisha ya trei imeondolewa. Ikiwa umeme umewashwa bila kuondoa parafujo ya kurekebisha, tatizo linaweza kutokea.

Muunganisho wa kitengo kikuu na trei kubwa ya uwezo

1. Ambatanisha bamba la kupachika la juu (Kitu kilichofungwa Na. 2) kwenye upande wa kulia wa kitengo kikuu kwa kutumia parafujo ya kurekebisha A (Kitu kilichofungwa Na. 4). Wakati wa kusakinisha, weka sehemu ya mpira ( ) ya bamba la kupachika la juu kwenye upande wa chini.
   Kumbuka
   Ikiwa kirekebishaji cha kulia kimesakinishwa, kiondoe.

2. Ondoa kifuniko cha mlango wa kulia kutoka kwa mashine.

3. Ambatanisha karatasi ya mwongozo ya LCC (Kitu kilichofungwa Na. 7) kwenye mwongozo wa kuingilia karatasi.
   Safisha uso wa karatasi ya mwongozo ya LCC kwa kutumia alkoholi.


4. Ondoa parafujo za kurekebisha (kipande 1) za mashine na uondoe kofia ya parafujo. Na uondoe kifuniko cha chini cha kulia.

5. Rekebisha kwa muda parafujo ya kurekebisha B (Kitu kilichofungwa Na. 5) katikati.

6. Ingiza parafujo B iliyorekebishwa kwa muda kwenye shimo muhimu kwenye kitengo cha muunganisho na urekebishe kwa muda kitengo cha muunganisho.

7. Rekebisha parafujo nyingine ya kurekebisha B na kaza parafujo B iliyorekebishwa kwa muda kwa usalama.

8. Ambatanisha kifuniko cha chini cha kulia tena kwenye kitengo kikuu.

9. Rekebisha parafujo ya kurekebisha, na uambatanishe kofia ya parafujo tena kwenye kitengo kikuu.

10. Wakati unainua sehemu iliyoashiriwa kwa ingiza kitengo cha muunganisho kwenye trei kubwa ya uwezo na urekebishe parafujo ya kurekebisha C (Kitu kilichofungwa Na. 6) kwenye alama A kwenye kitengo cha muunganisho.


Marekebisho ya urefu

1. Weka trei kubwa ya uwezo karibu na kitengo kikuu.

2. Angalia ili kuhakikisha kwamba ubavu wa ukaguzi wa marekebisho ya urefu wa trei kubwa ya uwezo na mstari wa eksisi wa bamba la kupachika la juu lililopachikwa kwenye kitengo kikuu ziko kwenye mstari sawa.

3. Ikiwa marekebisho ya urefu hayahitajiki, ingiza trei kubwa ya uwezo zaidi.
   Ikiwa marekebisho ya urefu yanahitajika, fanya utaratibu wa marekebisho kutoka 4).

4. Legeza parafujo ya marekebisho upande wa F.
   KUMBUKA: Tumia parafujo ya marekebisho upande wa mbele kwa marekebisho. Usiguse parafujo upande wa nyuma.
   KUMBUKA: Ikiwa parafujo imefunguliwa au kuondolewa wakati wa kuhudumia, hakikisha kutekeleza marekebisho ya Urefu wa C baada ya kukamilisha kuhudumia.

5. Katika kesi ya kuhama kwenda kulia, bonyeza sehemu ya juu ya mbele na uingize ubavu wa ukaguzi wa marekebisho ya urefu ili uwe kwenye mstari sawa na mstari wa eksisi wa bamba la kupachika la juu. Ingiza trei kubwa ya uwezo kwenye kitengo kikuu.

6. Katika kesi ya kuhama kwenda kushoto, inua gridi ili ubavu wa ukaguzi wa marekebisho ya urefu uwe kwenye mstari sawa na mstari wa eksisi wa bamba la kupachika la juu na uingize trei kubwa ya uwezo.

7. Kaza parafujo iliyolegezwa.


Muunganisho wa kiunganishi

1. Ondoa kifuniko cha kiunganishi.
   Usitumie kifuniko cha kiunganishi kilichoondolewa.

2. Unganisha kiunganishi.
   Ikiwa kifurushi cha hita hakijasakinishwa, hakuna haja ya kuunganisha kiunganishi cha hita kwenye kiunganishi.


Swichi ya ukubwa wa karatasi

1. Ondoa kifuniko cha nyuma.

2. Ondoa parafujo ya kurekebisha (vipande 4 vya parafujo ya bluu) upande wa juu na wa chini wa bamba la upande F na bamba la upande R.

3. Ingiza upande wa chini kulingana na alama iliyochongwa upande wa chini wa bamba la upande F na bamba la upande R. Kaza upande wa juu na wa chini kwa kutumia parafujo za kurekebisha zilizoondolewa.


4. Kubadilisha bamba la ukingo wa nyuma
   Ondoa parafujo za bluu zinazorekebisha bamba la ukingo wa nyuma la juu na la chini mtawalia.

5. Ingiza mwongozo wa Ukubwa kulingana na alama iliyochongwa. Kaza upande wa juu na wa chini kwa kutumia parafujo za kurekebisha zilizoondolewa (A4).

6. Ambatanisha kifuniko cha nyuma.


Washa umeme wa kitengo kikuu

1. Unganisha plagi ya umeme ya mashine kwenye plagi ya umeme, na uwashe swichi ya umeme mkuu na swichi ya umeme ya paneli ya operesheni.

Mpangilio wa ukubwa

Tekeleza SIM26-2 "Mpangilio wa ukubwa" kwa kutumia shughuli muhimu za kitengo kikuu.

1. Menyu ya uteuzi wa ukubwa wa trei kubwa ya uwezo inaonyeshwa kwenye onyesho la ujumbe wa operesheni.
2. Chagua kitufe cha ukubwa cha kuwekwa kwenye skrini ya ujumbe.

Marekebisho ya picha iliyo nje ya kituo

1. Marekebisho na uigaji
   Kumbuka
   Nafasi ya ukingo wa mbele wa picha na thamani ya marekebisho iliyo nje ya kituo ya trei kubwa ya uwezo zimewekwa kwa thamani ya wastani wakati wa kusafirisha kutoka kwa kiwanda.
   Kwa hivyo, marekebisho haya lazima yafanywe tu wakati uamuzi unafanywa kuitekeleza kupitia kukagua picha ya chapisho.
   * Lazima kuwe na trei iliyo na karatasi ya A4 (LT).
   1. Tekeleza SIM50-10.
   2. Chagua chanzo cha kulisha karatasi "6" (LCC).
   3. Weka karatasi ya A4 (11 X 8.5) kwenye trei ya kulisha karatasi ya LCC.
   4. Angalia ili kuthibitisha kwamba kipimo cha ndani cha muundo uliochapishwa wa nusu-toni ni 240 1.2mm.
      Ikiwa hali iliyo hapo juu haijatimizwa, fuata na urudie taratibu za ADJ4A (Mwongozo wa huduma) hadi matokeo ya kuridhisha yapatikane.
   5. Pima ukubwa wa eneo tupu la muundo wa marekebisho katika mwelekeo wa fremu ya mbele/nyuma (kiasi tupu cha upande wa F) na kile katika mwelekeo wa usafirishaji (kiasi tupu cha ukingo wa mbele).
      Angalia ili kuthibitisha kwamba hali zote zifuatazo zimetimizwa.


Taratibu za kukokotoa na kuingiza za thamani za marekebisho
(Mfano) Kiasi tupu cha ukingo wa mbele

1. Pima kwa ukaguzi wa kuona.
   → Matokeo ya kipimo: 4.5mm
2. Kokotoa kiasi cha kuhama. Thamani lengwa ni thamani ya vipimo (thamani ya kituo) ya 3mm.
   * Kwa kiasi tupu cha upande wa F, lengo ni 2mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Kokotoa thamani ya marekebisho. Toa 5 kutoka kwa kiasi cha kuhama cha -0.5mm.
   * Kwa kiasi cha kuhama cha 0.1mm, thamani ya marekebisho inatofautiana kwa 1.
   → Wakati thamani ya sasa ni 50:
   [50 – 5 = 45]
4. Ingiza thamani ya marekebisho kwa SUB-LC.
   → Ingiza [45].

6. Ingiza MAIN-LC (upande tupu wa F) na SUB-LC (ukingo tupu wa mbele), na uguse kitufe cha Sawa.
   Ingiza thamani za marekebisho zilizokokotolewa kwa kiasi cha kuhama kwa MAIN-LC/SUB-LC, na uguse kitufe cha Sawa. (Kishale kinaweza kutumika badala ya kitufe.)
7. Baada ya kuingiza thamani za marekebisho, chapisha tena na uangalie ili kuthibitisha kwamba kiasi cha kuepuka kimerekebishwa kwa kiwango lengwa.

Fanya taratibu 4) hadi 7) kwa kila trei ya kulisha karatasi.

2. Marekebisho ya kimakanika
   Kwa kuwa marekebisho ya nje ya kituo hufanywa wakati wa kusafirisha, kimsingi hakuna haja ya kufanya marekebisho haya. Ikiwa kituo kimehamishwa, hata hivyo, uigaji hutumiwa kwa kawaida. Ikiwa mabadiliko hayaondolewi, fanya taratibu zifuatazo za marekebisho.
   1. Wakati mabadiliko yako upande wa mbele
      Ili kurekebisha mstari wa chapisho katika mwelekeo A kutoka kituo cha karatasi kama inavyoonyeshwa kwenye takwimu:
      1. Legeza parafujo mbili za kurekebisha (parafujo nyekundu) za bamba la marekebisho la mwongozo wa ukubwa wa mbele/nyuma, na usogeze bamba la marekebisho la mwongozo wa ukubwa katika mwelekeo A (upande wa R) kwa kiasi cha kuhama, na kaza parafujo nyekundu za kurekebisha (2 kwa kila moja).
         Kisha tengeneza nakala ili uangalie ili kuhakikisha kuwa hakuna mabadiliko zaidi. Rudia taratibu hadi hakuna mabadiliko.

   2. Wakati mabadiliko yako upande wa nyuma
      Ili kurekebisha mstari wa chapisho katika mwelekeo B kutoka kituo cha karatasi kama inavyoonyeshwa kwenye takwimu:
      1. Legeza parafujo mbili za kurekebisha (parafujo nyekundu) za bamba la marekebisho la mwongozo wa ukubwa wa mbele/nyuma, na usogeze bamba la marekebisho la mwongozo wa ukubwa katika mwelekeo B (upande wa F) kwa kiasi cha kuhama, na kaza parafujo nyekundu za kurekebisha (2 kwa kila moja).
         Kisha tengeneza nakala ili uangalie ili kuhakikisha kuwa hakuna mabadiliko zaidi. Rudia taratibu hadi hakuna mabadiliko.


MX-LT10 LONG PAPER FEEDING TRAY

Kufungua

Hundi ya vitu vilivyojaa

Na.	Jina	Kiasi
1	Trei ya kulisha karatasi ndefu	1

Usakinishaji

Usiingize kidole katika sehemu ya kulabu ya trei.

Kiambatisho cha trei ya kulisha karatasi ndefu

1. Fungua kiongozi cha trei ya kulisha karatasi ndefu na uifiche kwa kufuli ya trei ya kulisha karatasi ndefu.

2. Vuta nje kiongozi cha mashine.

3. Iifiche trei ya kulisha karatasi ndefu kwa kiongozi cha mashine.

4. Ingiza kiongozi cha mashine.


Trei hii inaweza tu kutumika kwa kulisha karatasi ndefu.

Usiache karatasi ndefu kwa muda mrefu.

Unaweza kutumia karatasi ndefu na trei hii.

Washa nguvu ya kitengo kikuu

1. Unganisha plagi ya umeme ya mashine kwenye plagi ya umeme na uwashe swichi kuu ya umeme na swichi ya umeme ya paneli ya operesheni.

Mpangilio wa trei

Tumia SIM26-50 kuweka "Banner size print" (chapisha ukubwa wa bendera) hadi 1.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Lugha zinazopatikana
