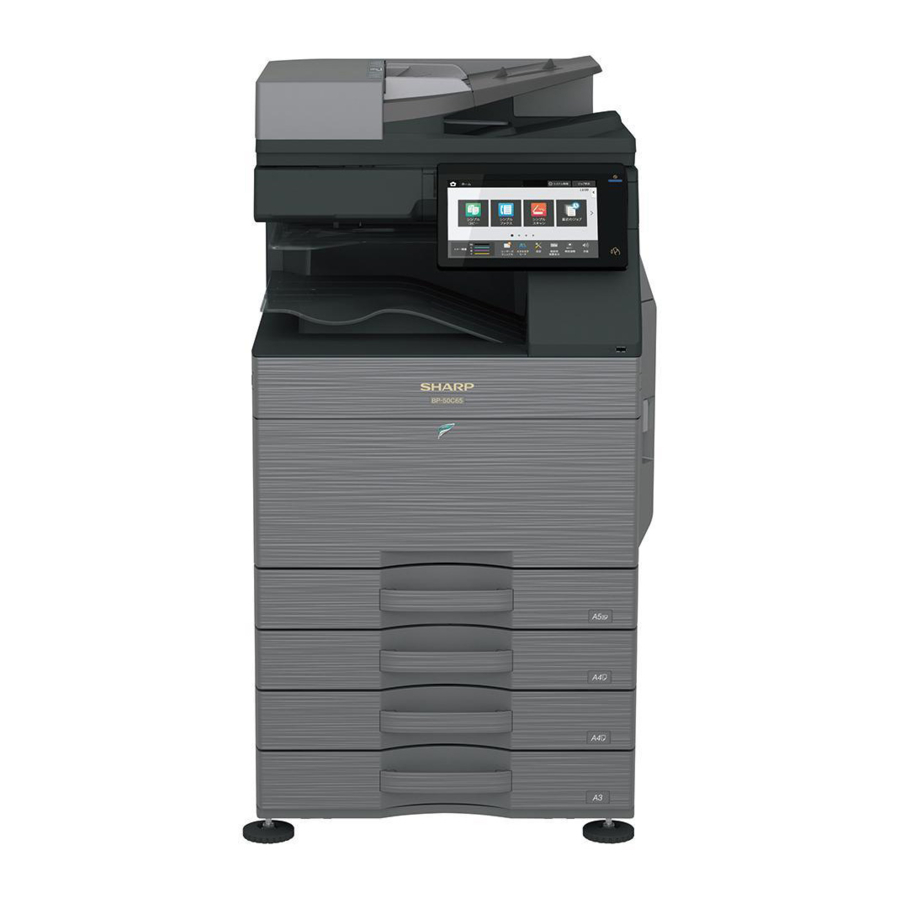

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Qo'llanmasi

KONFIGURATSIYA

Tizim diagrammasi

Variantlar ro'yxati

STD: Standart uskunalar
OPT: O'rnatiladigan variant
*1: Ba'zi hududlarda variant
*2: Ba'zi hududlarda qo'llab-quvvatlanmaydi

SIMULYATSIYA

Umumiy va maqsad

Simulyatsiya rejimi mashinaning ishlash holatini ko'rsatish, nosozlik joyini va sabablarini erta bosqichda aniqlash hamda mashinani samarali sozlash va xizmat ko'rsatishni yaxshilash uchun quyidagi funktsiyalarga ega.

1. Turli xil sozlashlar
2. Texnik xususiyatlar va funktsiyalarni sozlash
3. Nosozliklarni bekor qilish
4. Ishlashni tekshirish
5. Hisoblagichlarni tekshirish, sozlamalarni tozalash
6. Mashina ishlash sharoitlari (ishlash gisterezisi) ma'lumotlarini tekshirish, tozalash
7. Turli xil (sozlashlar, sozlash, ishlash, hisoblagichlar va boshqalar) ma'lumotlarni uzatish.

Ishlash tartibi va displeylar mashinaning operatsiya panelining dizayniga bog'liq.

Simulyatsiya rejimi

Oddiy rejim	Har bir kategoriya uchun odatda ishlatiladigan simulyatsiyalarni ko'rsatadi, bu texnik xodimlarga sozlamalarni o'zgartirish, texnik xizmat ko'rsatish va sozlashlarni amalga oshirish uchun oson kirish imkonini beradi.
Klassik rejim	Barcha simulyatsiyalar ro'yxatga olingan va oldingi model seriyalarida bo'lgani kabi asosiy kodni, so'ngra kichik kodni kiritish orqali ularga kirish mumkin.

Har bir tugmachaning vazifasi

№	Nomi	Funktsiyasi
1	TEST tugmasi	Test rejimini o'zgartirish
2	Rejimni sozlash tugmasi	Oddiy rejimni, Klassik rejimni o'zgartirish
3	Tilni sozlash tugmasi	Simulyatsiya rejimida tilni o'zgartirish
4	INFO tugmasi	Joriy displeyning ishlashini ko'rsatish
5	EXIT tugmasi	Simulyatsiya rejimdan chiqish
6	BACK tugmasi	Oldingi displeyga qaytish
7	Tozalash tugmasi	Kiritilgan qiymatni tozalash

Simulyatsiyani boshlash

Simulyatsiya rejimiga kirish.

1. HOME tugmachasini ikki marta bosing
2. Ver displey bo'limiga teging (10 tugmali rejim kiritish rejimining ekrani)

3. (#) tugmachasiga teging → Yulduzcha (*) tugmachasi → Tozalash tugmachasi → Yulduzcha (*) tugmachasi → Simulyatsiyaning asosiy kodini kiritishga tayyor.


ASOSIY BLOK

O‘rashdan chiqarish

1. Polipropilen tasmalarni kesib oling.

2. Yuqori qopqoqni, yumshatuvchi materiallarni va asosiy blokning qutisini olib tashlang.

3. F -add ni olib tashlang. Asosiy blokning vinil xaltasini olib tashlang.

4. Tutqichlarni tortib oling.

5. Asosiy blokni 4 kishi sekin ko‘taring va uni tekis va xavfsiz joyga qo‘ying.


Mahkamlovchi lenta va himoya materialini olib tashlash

1. Old qopqoqni oching va silikagelni olib tashlang.

2. Chiqindi toner qutisining ikkala uchidagi qulflash richaglarini ichkariga bosing va chiqindi toner qutisini yuqoriga torting.

3. Lentani chiqindi toner qutisidan olib tashlang.
   * Lenta mashinani ko‘chirishda ishlatiladi, shuning uchun uni kerak bo‘lganda saqlang.

4. Qulflash richagi o‘q bilan ko‘rsatilgan holatga o‘tganligiga ishonch hosil qiling.

5. Himoya materialini olib tashlang.

6. O‘ng eshikni oching.

7. O‘tkazish blokining mahkamlovchi materialini (4 joy) va yorliqni olib tashlang.


Qadoqlangan narsalarni tekshirish

№	Nomi	Soni
1	Foydalanish qo‘llanmasi	1
2	Himoya varag‘i	1

Qulfni ochish

1. T лоток айланиш пластинаси қулфини бўшатиш
   1. L лотокни чиқаринг. Ўрнатувчи материални буриб ечиб олинг. Огоҳлантириш ёрлиғини олиб ташланг.
      Кейинчалик фойдаланиш учун олиб ташланган ўрнатувчи материални расмда кўрсатилган ҳолатда мустаҳкамланг.
      Чиқариб олинган лотокни ёпинг.

2. Сканер (2/3 ойна блоки) қулфини бўшатиш
   1. Оптик блоклаш винтини ечиб олинг ва етикеткани олиб ташланг.

   2. Ҳимоя варағини ёпиштиринг. (Қадоқланган буюм №2)


O‘rnatish

Agar ixtiyoriy qog‘oz uzatish stoli mashinaga ulangan bo‘lsa, qog‘oz uzatish stolini o‘rashdan chiqarib o‘rnating, so‘ngra mashinani o‘rashdan chiqarib oling.
Mashinani variant stoliga mahkam o‘rnating va mashinani o‘rnatish tartibini bajaring.
Mashinani ixtiyoriy stolga mahkam o‘rnating va mahkamlang.

Ushbu modellar developer blokka biriktirilgan holda va SIM25-2 bajarilgan holda jo‘natildi. Shuning uchun mashinani o‘rnatishda SIM25-2 ni BAJARMANG.

Agar SIM25-2 bajarilgan bo‘lsa, barcha developerni yangilariga almashtiring va SIM25-2 ni bajaring. Agar mashina yangi developerni almashtirmasdan ishlatilgan bo‘lsa. Bu muddat ko‘rsatkichlari bilan bog‘liq muammo bo‘lishi mumkin.

Toner kartridjini o‘rnatish

1. Toner kartridjini gorizontal ravishda bir necha marta silkitib qo‘ying
2. Old qopqoqni oching va har bir toner kartridjini joylashtiring

Rangli kartridjni o‘zining tegishli joylariga o‘rnatishga ishonch hosil qiling. Boshqa rang pozitsiyasiga o‘rnatishdan saqlaning.

Toner kartridjini kuch bilan joylashtirmang.
Kartridj mahkam o‘rnashguncha uni ichkariga itaring.

Har bir rangning toner kartridjini o‘rnatish joyi

LSUning chang o‘tkazmaydigan oynasini tozalash

Tashish yoki o‘rnatish vaqtida o‘tkazish tasmasi yoki panjurdan yoki boshqa qo‘shni qismdan chang LSUga tushishi mumkin. Tasvir sifatini tekshirishdan oldin chang o‘tkazmaydigan oynani tozalashga ishonch hosil qiling.

1. LSU tozalash panelini old qopqoqdan ajratib oling.

2. Tozalash panelining flanel tomonini pastga qaratib, uni joylashtiring. LSU chang o‘tkazmaydigan oynasini tozalash uchun uni bir necha marta oldinga va orqaga suring.

3. LSU tozalash tayoqchasini old qopqoqqa flanel tomoni yuqoriga qarab qaytaring. Bo‘rtmani joyiga qo‘ying va uni uchta tirnoq bilan mahkamlang.

4. Chiqindi toner qutisini o‘rnating.
   Ikkala uchi ham ishonchli qulflangan.

5. Asosiy quvvat tugmachasini yoqing, so‘ng old qopqoqni yoping.

EXIT TRAY CABINET opsiyasi uchun. Finisher yoki chiqish лоток шкафи машинани ёқишдан олдин ўрнатилган бўлиши керак, акс ҳолда L4-11 коди юзага келади.

6. Операцион панель қувват тугмасини ёқинг.

Зарядловчи роликнинг контакт операцияси текшируви сабабли қувватни ёқгандан сўнг асосий блоқни 20 секунд давомида ишлатманг.
* Камдан кам ҳолларда, JAM дисплейи пайдо бўлиши мумкин.
* Агар JAM дисплейи пайдо бўлса, ўнг эшикни очиш ва ёпиш орқали JAMни бекор қилинг ва JAM тарихини тозаланг.

7. OK (OK) тугмасини босинг.

8. MFP автоматик равишда қайта ишга тушади ва toner to‘ldirish операциясига киради
   "Toner to‘ldirish jarayoni" ko‘rsatilganligini tasdiqlang ва дисплей йўқолгунича кутинг (30 секунд - 4 дақиқа вақт кетади)
   Эслатма
   Ушбу процедура toner картриджидан DV блокига toner таъминоти операциясини текшириш учундир. Операция вақти toner картриджидаги toner миқдорига қараб фарқ қилади. Tonerнинг нотекис тақсимланиши ва toner картриджининг ички ҳолати.

Qog‘oz uzatish лотокни созлаш

1. Тизим созламаси
   1. [SETTINGS] (СОЗЛАМАЛАР) тугмасини босинг.
   2. [Init. Install Settings] (Дастлабки ўрнатиш созламалари) тугмасини босинг.
   3. Администратор логинида [Password] (Парол) тугмасини босинг. 10 та тугма билан паролни киритинг. "admin"
   4. Созламаларни конфигуратсия қилиш учун [Paper Tray Settings] (Қоғоз лоток созламалари) тугмасини босинг. Ушбу созламалар ҳар бир қоғоз лоток учун рухсат этилган қоғоз тури, қоғоз ўлчами ва функцияларини белгилайди. [Tray Settings] (Т лоток созламалари) тугмаси босилганда, лотоклар ва жорий созламаларни кўрсатадиган рўйхат пайдо бўлади.
   5. Созламаларни ўзгартириш учун юқоридаги экранда [Each tray] (Ҳар бир лоток) тугмасини босинг.
      Қуйидаги созламаларни конфигуратсия қилиш мумкин.

Элемент	Таърифи
Тур	Л лотокга юкланган қоғоз турини танланг. Танланиши мумкин бўлган қоғоз турлари қоғоз лотогига қараб фарқланади.
Ўлчам	Рўйхатдан қоғоз ўлчамини танланг. Танланиши мумкин бўлган қоғоз ўлчамлари лотокга қараб фарқланади. Танланиши мумкин бўлган ўлчамлар юқорида танланган қоғоз тури билан ҳам чекланиши мумкин. Агар керакли ўлчам рўйхатда кўринмаса, [Custom Size] (Мослаштирилган ўлчам)ни танланг ва ўлчамни тўғридан-тўғри киритинг (фақат айланма лоток учун).
Одоб бўйича иш жойи	Ишлатилиши мумкин бўлган режимларни танланг. Агар сиз танланган лоток билан ишлатилишини истамаган функция бўлса, функцияни ўчириб қўйинг. "Тур" оддий қоғоз, қайта ишланган қоғоз, рангли қоғоз ёки фойдаланувчи туридан бошқача бўлганда, [Fax] (Факс) ва [Internet Fax] (Интернет факс)ни танлаш мумкин эмас.

2. Т лоток ўлчамини созлаш
   1. Қоғоз лотогини чиқаринг.
      Л лотокни тўхтагунга қадар секин тортиб олинг.
      Агар лотокда қоғоз қолган бўлса, уни олиб ташланг.

   2. Юкланадиган қоғознинг вертикал ва горизонтал ўлчамларига мос келиши учун қулфлаш дастакларини сиқиб, йўналтирувчи пластинкалар А ва В ни созланг.
      Йўналтирувчи пластинкалар А ва В силжийдиган. Қулфлаш дастагини сиқиб, ҳар бир йўналтирувчи пластинкани суринг.

   3. Қулфлаш дастакларини сиқиб, йўналтирувчи пластинкалар А ва В ни созланг


Texnik xususiyatlarni sozlash

Машиналар манзилини белгилаш учун SIM26-6дан фойдаланинг.

SIM рақами		Контент
26	6	Манзилни белгилаш учун ишлатилади.

Манзил созламалари тугаганидан сўнг, қуйидаги созламаларни созлаш учун белгиланган қийматларни ўзгартиринг.

SIM рақами		Контент
26	3	Аудитор спецификацияси режими ўрнатиш учун ишлатилади.
	5	Жами ҳисоблагич ва техник хизмат кўрсатиш ҳисоблагичининг ҳисоблаш режимини ўрнатиш учун ишлатилади.
	18	Tonerни тежаш режимида HA/YO‘Q ўрнатиш учун ишлатилади (Фақат Буюк Британия ва Япония версияларида) * Бошқа манзил версиялари учун бу созлама фойдаланувчи дастури томонидан амалга оширилади.
	29	Узоқдан firmwareни янгилаш режимини ўрнатиш учун ишлатилади.
	52	Чоп этилмаган қоғоз ҳар бир ҳисоблагичдан ўтганда ҳисоблашни HA/YO‘Q ўрнатиш учун ишлатилади.

Tasvir sifatini tekshirish

Bajarish elementlari

Quyidagi elementlarni bajaring.

No.	Item	SIM
1	Bosib chiqarish dvigatelining tasvir buzilishini sozlash (Qo'lda sozlash) / OPC baraban fazasini sozlash (Avtomatik sozlash) / Rangni ro'yxatga olishni sozlash (Avtomatik sozlash)	50-22
2	Rang balansi va zichlikni nusxalashni tekshirish
3	Printer rang balansi/zichlikni tekshirish	64-5

Yuqorida aytib o'tilgan mazmunga ko'ra rasmda nuqsonlar bo'lsa, quyidagi mazmunni bajarasiz va rasmni tasdiqlaysiz.

No.	Item	SIM
4	Rang balansini nusxalash/chop etishni sozlash (Avtomatik sozlash)	46-74
5	Chop etish/skanerlash tasvirining markazdan tashqari, yetakchi chekka pozitsiyasini sozlash	50-10

Tavsif

1. Bosib chiqarish dvigatelining tasvir buzilishini sozlash (Qo'lda sozlash) / OPC baraban fazasini sozlash (Avtomatik sozlash) / Rangni ro'yxatga olishni sozlash (Avtomatik sozlash)

Ushbu sozlash bosib chiqarish dvigatelining tasvir buzilishini sozlash, OPC baraban fazasini sozlash va rangni ro'yxatga olishni bir vaqtning o'zida sozlashni amalga oshiradi.

1. SIM50-22 rejimiga kiring.
2. [EXECUTE] (Bajarish) tugmasini bosing.
   [EXECUTE] (Bajarish) tugmasi ta'kidlangan va tasvirni ro'yxatga olish avtomatik sozlash boshlangan. (Sozlashni tugatish uchun taxminan 30 soniya vaqt ketadi.)
3. Sozlash tugallangach, [EXECUTE] (Bajarish) tugmasi normal ko'rinishga qaytadi va sozlash natijasining qiymati ko'rsatiladi.
   Har bir rang uchun joriy qiyshayish darajasi SKEW displey qismida ko'rsatiladi.

4. Ko'rsatilgan qiyshayish darajasini yozib oling.
   (Qiyshayish darajasi qiymati va sozlash tartibi)
   * Agar SKEW C, M va Y ning barcha elementlari uchun "OK" (OK) ko'rsatilsa, sozlashni bajarishga hojat yo'q.
   * Agar qiymat boshida "R" ko'rsatilsa, LSU qiyshayishni sozlash vintini soat yo'nalishi bo'yicha aylantiring.
   * Agar qiymat boshida "L" ko'rsatilsa, LSU qiyshayishni sozlash vintini soat yo'nalishiga teskari aylantiring.
   * Sozlash vintining aylanish miqdori har bir sozlash qiymatiga mos keladi. C, M va Y kliklar sonini bildiradi. Displey qiymati o'nlik nuqtada yaxlitlanadi.
   * "C, M va Y(SKEW)" C, M va Y ning har bir sozlash vinti uchun sozlash bosqichlari sonini ko'rsatadi.
   ( ) ichidagi mazmun
   MIAN, SUB: Tasvirni ro'yxatga olishning oldingi sozlash qiymatidan farqi.
   Misol:
   Agar bu safar 105 va oldingi safar 103 bo'lsa, u 105.0 (+2.0) sifatida ko'rsatiladi.
   SKEW: LSU qiyshayishni sozlash natijasini baholash. OK yoki NG.
   PHASE: Oldingi vaqtning OPC baraban fazasini sozlash qiymati
5. 2 dan 4 gacha bo'lgan amallarni qayta bajaring va C, M va Y (SKEW) OK ekanligini tasdiqlang.
   Agar ulardan biri NG bo'lsa, sozlash uchun mos keladigan rangning LSU qiyshayishni sozlash vintini aylantiring.


Agar K ning LSU qiyshayishni sozlash vintini aylantirish orqali sozlash amalga oshirilsa, C, M va Y (SKEW) holatlari o'zgaradi. C, M va Y (SKEW) OK ekanligini tasdiqlash uchun SIM50-22 ni bajaring.
Anormallik yuzaga kelganda, "ERROR" (Xato) ko'rsatiladi.
Bunday holda, har bir haydovchi qismini va jarayon qismini tekshiring.

2. Rang balansini nusxalash va zichlikni tekshirish
   Usul
   Kulrang test jadvalining (UKOG-0162FCZZ) va xizmat ko'rsatish rangli test jadvalining (UKOG-0326FCZZ/UKOG-0326FC11) nusxasini oling va ularning to'g'ri ekanligini tekshiring.
   1. Rangli nusxa rejimida rang balansi va zichlikni tekshirishni bajarish uchun eslatma Nusxa rang balansini va zichligini tekshirish uchun kulrang test jadvalidan (UKOG-0162FCZZ) va xizmat ko'rsatish rangli test jadvalidan (UKOG- 0326FCZZ/UKOG-0326FC11) foydalaning. Matn/Bosma surat rejimida (Qo'lda) nusxa zichligi darajasini "3" ga o'rnating va nusxa oling.
      O'sha paytda foydalanuvchi sozlash rejimida rang balansini sozlashning barchasi standart (markaz) ga o'rnatilishi kerak. Bundan tashqari, rang uchun belgilangan qog'ozdan foydalanishga ishonch hosil qiling.
   2. Monoxrom nusxa rejimining zichligini tekshirish uchun eslatma
      Zichlikni tekshirish uchun kulrang test jadvalidan (UKOG-0162FCZZ) foydalaning. Matn/Bosma surat rejimida (Qo'lda) nusxa zichligi darajasini "Qo'lda 3" ga o'rnating.
      Bundan tashqari, foydalanuvchi sozlash rejimida rang balansini sozlashning barchasi standart (markaz) ga o'rnatilishi kerak.

[Kulrang test jadvali bilan tekshiring (UKOG-0162FCZZ)]
Kulrang test jadvali bilan nusxa zichligini tekshirishda quyidagi shartlar ta'minlanganligini tekshiring.

Rang (kulrang) balansi uchun xizmat ko'rsatish rangli test jadvalidan (UKOG- 0326FCZZ/UKOG-0326FC11) foydalanib tekshiring.

[Xizmat ko'rsatish rangli test jadvali bilan tekshiring (UKOG-0326FCZZ/UKOG- 0326FC11)]
Xizmat ko'rsatish rangli test jadvali bilan nusxa rang balansini tekshirishda quyidagi shartlar ta'minlanganligini tekshiring.

1. Rangli nusxani tekshirish elementlari (Quyidagilarni tasdiqlash uchun tekshiring:)

   1. 12 ta bo'sh joy bor.
   2. Ro'yxatga olishlar (asosiy skanerlash uchun bitta nuqta va pastki skanerlash uchun bitta nuqta) siljimaydi.
   3. 5,0 (5 ball) o'lcham ko'rinadi.
   4. F va R tomonlari o'rtasida kulrang balansta rang farqi unchalik katta emas.
   5. Oq va qora chiziqlar yo'q.
   6. Rangli matnlar aniq ko'paytiriladi.
   7. Qattiq zichlik unchalik yorug' emas.
2. Monoxrom nusxani tekshirish elementlari (Quyidagilarni tasdiqlash uchun tekshiring:)

   1. 12 ta bo'sh joy bor.
   2. 4,0 (5 ball) o'lcham ko'rinadi.
   3. F va R tomonlari o'rtasida zichlik farqi unchalik katta emas.
   4. Oq va qora chiziqlar yo'q.
   5. Qattiq zichlik unchalik yorug' emas.
   6. Qora past zichlikli gradatsiya biroz nusxalanadi.

3. Printer rang balansi/zichlikni tekshirish
   Usul
   Chop etish test namunasi chop etish uchun SIM64-5 ni bajaring.


Har bir o'rnatilgan qiymatni standartga o'rnating va [EXECUTE] (Bajarish) tugmasini bosing. Chop etish test namunasi chop etiladi.

Chop etish zichligi asta-sekin yengil darajadan qorong'i darajaga o'zgartirilishi kerak. Zichlikni o'zgartirish yo'nalishi teskari bo'lmasligi kerak. Har bir rangning zichlik darajasi deyarli bir xil darajada bo'lishi kerak.

4. Rang balansini nusxalash/chop etish va zichlikni sozlash (Avtomatik sozlash)

Printer opsiyasi o'rnatilganda, yuqoridagi elementni bajarishga ishonch hosil qiling.

1. SIM46-74 rejimiga kiring.
2. [EXECUTE] (Bajarish) tugmasini bosing.
   Yuqori zichlikli jarayonni boshqarish amalga oshiriladi va rang patch tasviri (sozlash namunasi) nusxalanadi. (A4/11" x 8,5" yoki A3/11" x 17" qog'ozi avtomatik ravishda tanlanadi.)
3. 2-bosqichda chop etilgan rang patch tasviri (sozlash namunasi) qog'ozini hujjat stoliga o'rnating.
   2-bosqichda chop etilgan rang patch tasviri (sozlash namunasi) ni hujjat stoliga o'rnating. Rang patch tasvirini shunday joylashtiringki, nozik chiziqlar chap tomonda bo'lsin. O'sha paytda chop etilgan rang patch tasviri (sozlash namunasi)ga 5 varaq oq qog'oz qo'ying.

4. [FACTORY] (Zavod) maqsadini tanlang va [EXECUTE] (Bajarish) tugmasini bosing.
   Agar rang balansi foydalanuvchining so'roviga ko'ra qo'lda rang balansini sozlash (SIM46-21) bilan moslashtirilgan bo'lsa va rang balansi SIM63-7 bilan xizmat ko'rsatish maqsadida ro'yxatga olingan bo'lsa, agar rang balansini sozlash talab etilsa, [SER- VICE] (Xizmat) maqsadini tanlang.
   Rang balansini nusxalashni sozlash avtomatik ravishda bajariladi va rang balansi tekshirish patch tasvirini chop etadi.
   Agar chop etilgan tekshirish namunasida chiziqlar yoki noaniq bosma bo'lsa, bosib chiqarish dvigatelida biron bir muammo bor-yo'qligini tekshiring.

5. [EXECUTE] (Bajarish) tugmasini bosing.
   Printer rang patch tasviri (sozlash namunasi) chop etiladi. (A4/11" x 8,5" yoki A3/11" x 17" qog'ozi avtomatik ravishda tanlanadi.)
6. 5-bosqichda chop etilgan rang patch tasviri (sozlash namunasi) qog'ozini hujjat stoliga o'rnating.
   2-bosqichda chop etilgan rang patch tasviri (sozlash namunasi) ni hujjat stoliga o'rnating. Rang patch tasvirini shunday joylashtiringki, nozik chiziqlar chap tomonda bo'lsin. O'sha paytda chop etilgan rang patch tasviri (sozlash namunasi)ga 5 varaq oq qog'oz qo'ying.

7. [FACTORY] (Zavod) maqsadini tanlang va [EXECUTE] (Bajarish) tugmasini bosing.
   Agar rang balansi foydalanuvchining so'roviga ko'ra qo'lda rang balansini sozlash (SIM67-25) bilan moslashtirilgan bo'lsa va rang balansi SIM67- 27 bilan xizmat ko'rsatish maqsadida ro'yxatga olingan bo'lsa, agar rang balansi shu rang balansiga moslashtirilsa, [SERVICE] (Xizmat) maqsadini tanlang.
   Printer rang balansini sozlash (1-qadam) avtomatik ravishda amalga oshiriladi va rang balansi tekshirish patch tasvirini chop etadi.
   Agar chop etilgan tekshirish namunasida chiziqlar yoki noaniq bosma bo'lsa, bosib chiqarish dvigatelida biron bir muammo bor-yo'qligini tekshiring.

8. Yarim tonli tasvirni to'g'rilashning dastlabki sozlash menyusi ko'rsatiladi. [OK] (OK) tugmasini bosing.
   Yarim tonli tasvirni to'g'rilashning dastlabki sozlanishi amalga oshiriladi.
9. [EXECUTE] (Bajarish) tugmasi ko'rsatilguncha kuting. U ko'rsatilganda, uni bosing.
   Yarim tonli tasvirni to'g'rilash amalga oshiriladi.
10. "COMPLETED THIS PROCEDURE" (USHBU TARTIB TUGALLANDI) ko'rsatilganda, sozlash operatsiyasi yakunlanadi.
    SIM46-74 ni bekor qiling.

Sozlash natijasi faqat nusxa rejimida va printer rejimida ikkala sozlash tugallanganda amal qiladi.
Misol uchun, agar rang balansini nusxalashni sozlash (avtomatik sozlash) amalga oshirilsa va simulyatsiya bekor qilinsa, sozlash natijasi haqiqiy emas.

11. Rang balansini nusxalash va zichlikni tekshiring. (Rang balansini nusxalash va zichlikni tekshirish elementiga qarang.)
12. Printer rang balansi va zichlikni tekshiring. (Printer rang balansi va zichlikni tekshirish elementiga qarang.)

Agar avtomatik va qo'lda sozlashni bajarishdan keyin ham rang balansi yoki zichlik qoniqarli darajada bo'lmasa, boshqa sabab bo'lishi mumkin.
Sababni bartaraf eting, ta'mirlang yoki zarur ishlarni bajaring va sozlashni boshidan boshlang.
Agar rang balansi yoki zichlik qoniqmasa, SIM46-74 orqali rang balansini nusxalash va chop etishni sozlang.

5. Tasvirni chop etish/skanerlash markazdan tashqari, yetakchi chekka pozitsiyasini sozlash.
   Ushbu sozlashni bajarishdan oldin quyidagi elementlarni tekshirishga ishonch hosil qiling.
   * Unda A4 (LT) qog'ozi bo'lgan patnis bo'lishi kerak.
   1. SIM50-10 rejimiga kiring.
   2. Qog'oz berish patnisi 1 ni tanlang.
   3. Qog'oz berish patnisi 1 ga A4 (11 X 8,5) qog'ozni o'rnating.
   4. Chop etilgan yarim tonli namunaning ichki o'lchami 240 1,2 mm ekanligini tasdiqlash uchun tekshiring.
   5. Old/orqa ramka yo'nalishida (F tomonning bo'sh miqdori) va tashish yo'nalishida (Yetakchi chekka bo'sh miqdori) sozlash namunasining bo'sh maydoni o'lchamini o'lchang.
      Quyidagi barcha shartlar bajarilganligini tasdiqlash uchun tekshiring.


Sozlash qiymatlarini hisoblash va kiritish tartibi
(Misol) Yetakchi chekka bo'sh miqdori

1. Vizual tekshirish orqali o'lchang.
   → O'lchash natijasi: 4,5 mm
2. Siljish miqdorini hisoblang.
   Maqsadli qiymat 3 mm ning spetsifikatsiya qiymati (markaz qiymati) hisoblanadi.
   * F tomonning bo'sh miqdori uchun maqsad 2 mm hisoblanadi.
   → [4 – 4,5 = -0,5 (mm)]
3. Sozlash qiymatini hisoblang. -0,5 mm siljish miqdoridan 5 ni ayiring.
   * 0,1 mm siljish miqdori uchun sozlash qiymati 1 ga o'zgaradi.
   Joriy qiymat 50 bo'lganda:
   → [50 – 5 = 45]
4. SUB-CS1 uchun sozlash qiymatini kiriting.
   → [45] ni kiriting.

6. MAIN-CS1 (F tomon bo'sh) va SUB-CS1 (Yetakchi chekka bo'sh) ni kiriting va OK tugmasini bosing.
   MAIN-CS1/SUB-CS1 ga siljish miqdori uchun hisoblangan sozlash qiymatlarini kiriting va OK tugmasini bosing. (Kursordan tugma o'rniga foydalanish mumkin.)
7. Sozlash qiymatlarini kiritgandan so'ng, yana chop eting va oldini olish miqdori maqsadli diapazonga moslashtirilganligini tasdiqlash uchun tekshiring.

BP-DE12/DE13/DE14 QOG‘OZ SAQLASH DRAVERI

(STAND/550/2x550/3x550 QOG‘OZ SAQLASH DRAVERI)

Qutidan chiqarish

O‘rnatishdan oldin, ishlatish va asosiy quvvat tugmachalarini o‘chiring va quvvat simini elektr rozetkasidan uzing. O‘rnatishni amalga oshirayotganda operatsiya panelidagi ma’lumotlar chirog‘i yonmasligi yoki miltillamasligiga ishonch hosil qiling.

O‘ralgan narsalarni tekshirish

№	Nomi	Miqdori
1	Stol usti qurilmasi	1
2	Mahkamlash vintlari (M4 x 8)	4
3	O‘ng sozlagich	1

O‘rnatish

Sozlagich pozitsiyasini sozlash

1. O‘ng sozlagichni biriktiring (№ 3 o‘ralgan buyum)


Eslatma
Agar quyidagi opsiya bir vaqtning o‘zida o‘rnatilmagan bo‘lsa, sozlagich o‘rnatilishi kerak.

• KATTA SIG‘IMLI TRAY
• FINISHER (1k)
• SADDLE TIKUV FINISHERI (1K)
• FINISHER (3K)
• SADDLE TIKUV FINISHERI (3K)

Xavfsizlikni ta’minlash uchun o‘ng sozlagichni qulflanguncha kiriting.

2. Stol usti qurilmasini mahkamlash uchun har bir sozlagichni burang.


Asosiy qurilma va stol usti qurilmasining ulanishi

1. Asosiy qurilmani stol usti qurilmasiga qo‘ying.

Asosiy qurilmani ko‘tarish uchun to‘rt yoki undan ortiq kishining kuchidan foydalaning.

Tashqi chiziqlarni moslashtirib, asosiy qurilmani stol usti qurilmasiga sekin joylashtiring. Stol usti qurilmasining yuqori qismidagi joylashuv pinining asosiy qurilmaning joylashuv trubasiga mahkam o‘rnatilganligini tekshiring.

2. 1-laganni va 2-laganni olib tashlang.

3. Stol usti qurilmasining old tomonining o‘ng va chap tomonlaridagi bog‘lovchi plitalarni ko‘taring va ularni mahkamlash vintlari bilan mahkamlang (№ 2 o‘ralgan buyum).

4. 1-laganni va 2-laganni biriktiring.

5. Asosiy korpus orqasining qopqog‘ini olib tashlang. Va ularni mahkamlash vintlari bilan mahkamlang (№ 2 o‘ralgan buyum). Kichik qopqoqlarni qaytaring.


Qulfni bo‘shating

1. Har bir laganni tortib oling. Mahkamlovchi materialni burab olib tashlang va ogohlantirish varaqasini olib tashlang.
   Olib tashlangan mahkamlovchi materialni saqlash uchun rasmda ko‘rsatilgan holatga biriktiring.
   Chiqarilgan kassetani yoping.


Quvvatni yoqishdan oldin, laganning mahkamlovchi materiali uzilganligiga ishonch hosil qiling. Agar quvvat mahkamlovchi materialni uzmasdan yoqilsa, nosozlik yuzaga kelishi mumkin.

Ulagich ulanishi

1. Mashinaning orqa tomonidagi qopqoqni olib tashlang.

2. Ulagichni ulang.

3. Qopqoqning asosini qisqichda ajrating.

4. Qopqoqni biriktiring.


Sozlash

O‘rnatishdan oldin, ishlatish va asosiy quvvat tugmachalarini o‘chiring va quvvat simini elektr rozetkasidan uzing. O‘rnatishni amalga oshirayotganda operatsiya panelidagi ma’lumotlar chirog‘i yonmasligi yoki miltillamasligiga ishonch hosil qiling.

Asosiy qurilmaning quvvatini YOQING

1. Mashinaning quvvat simini elektr rozetkasiga ulang va asosiy quvvat tugmasini va operatsiya paneli quvvat tugmasini YOQING.

Eslatma
Lagan hajmini sozlash uchun "Lagan hajmini sozlash" ga qarang.

Tasvirni markazdan tashqari sozlash

Eslatma
Stol usti qurilmasining tasvirning yetakchi qirrasi pozitsiyasi va markazdan tashqari sozlash qiymati zavoddan jo‘natishda o‘rtacha qiymatga o‘rnatilgan.
Shuning uchun, bu sozlash faqat chop etilgan tasvirni tekshirish orqali uni bajarish to‘g‘risida qaror qabul qilinganda bajarilishi kerak.

* Unda A4 (LT) qog‘ozi bo‘lgan lagan bo‘lishi kerak.

1. SIM50-10 rejimiga kiring.
2. "3" (CS2) qog‘oz berish manbasini tanlang.
3. CS2 qog‘oz berish laganiga A4 (11 X 8.5) qog‘ozini o‘rnating.
4. Chop etilgan yarim tonli naqshning ichki o‘lchami 240 1,2 mm ekanligini tasdiqlang.
   Agar yuqoridagi shart bajarilmasa, qoniqarli natijaga erishilgunga qadar ADJ4A (Xizmat ko‘rsatish qo‘llanmasi) tartiblarini bajaring va takrorlang.
5. Sozlash naqshining bo‘sh maydoni hajmini old/orqa ramka yo‘nalishida (F tomonidagi bo‘sh miqdori) va tashish yo‘nalishida (Yetakchi qirradagi bo‘sh miqdori) o‘lchang.
   Quyidagi barcha shartlar bajarilganligini tasdiqlang.


Sozlash qiymatlarini hisoblash va kiritish tartibi
(Misol) Yetakchi qirradagi bo‘sh miqdori

1. Vizual tekshirish orqali o‘lchang. O‘lchash natijasi: 4,5 mm
2. Siljish miqdorini hisoblang.
   Maqsadli qiymat 3 mm spetsifikatsiya qiymati (markaz qiymati) hisoblanadi.
   * F tomonidagi bo‘sh miqdori uchun maqsad 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Sozlash qiymatini hisoblang. -0,5 mm siljish miqdoridan 5 ni ayiring.
   * 0,1 mm siljish miqdori uchun sozlash qiymati 1 ga o‘zgaradi.
   → Joriy qiymat 50 bo‘lganda: [50 – 5 = 45]
4. SUB-CS2/CS3/CS4 uchun sozlash qiymatini kiriting. [45] ni kiriting.

6. MAIN-CS2 (F tomonidagi bo‘sh) va SUB-CS2 (Yetakchi qirradagi bo‘sh) ni kiriting va OK (OK) tugmasini bosing. MAIN-CS2/SUB-CS2 ga siljish miqdori uchun hisoblangan sozlash qiymatlarini kiriting va OK (OK) tugmasini bosing. (Kursordan tugma o‘rniga foydalanish mumkin.)
7. Sozlash qiymatlarini kiritgandan so‘ng, yana chop eting va oldini olish miqdorlari maqsadli diapazonga moslashtirilganligini tasdiqlang.

Har bir qog‘oz berish lagani uchun 4) dan 7) gacha bo‘lgan tartiblarni bajaring.

BP-DE15 QOG‘OZ VARAQLARI TORTMASI

(STAND/550&2100 QOG‘OZ VARAQLARI TORTMASI)

O‘rashdan chiqarish

Agar ulagich birinchi bo'lib olib tashlansa, o'rnatish tartibi paytida shikastlanishi mumkin. Shuning uchun, uni qutidan chiqarish vaqtida qadoqlangan holda saqlang va ulagichni mashinaga ulash vaqtida oching.

Qadoqlangan narsalarni tekshirish

№	Nomi	Miqdori
1	Stol usti moslamasi	1
2	Mahkamlash vintlari (M4 x 8)	4
3	O‘ng sozlagich	1

O'rnatish

O'rnatishdan oldin, ishlash va asosiy quvvat o'chirgichlarini o'chiring va quvvat vilkasini elektr rozetkasidan uzing. O'rnatishni bajarayotganda operatsiya panelidagi ma'lumotlar chirog'i yonmasligiga yoki miltillamasligiga ishonch hosil qiling.

Sozlagich holatini sozlash

1. O‘ng sozlagichni biriktiring (№3 qadoqlangan buyum)


Eslatma
Agar quyidagi parametr bir vaqtning o‘zida o‘rnatilmagan bo‘lsa, sozlagich o‘rnatilishi kerak.

• KATTA SIG‘IMLI TOVOQ
• FINISHER (1k)
• EGAR TIKUVCHI FINISHER (1K)
• FINISHER (3K)
• EGAR TIKUVCHI FINISHER (3K)

Xavfsizlikni ta’minlash uchun o‘ng sozlagichni qulflanguncha kiriting.

2. Stol usti moslamasini mahkamlash uchun har bir sozlagichni burang.

Asosiy moslama va stol usti moslamasining ulanishi

1. Asosiy moslamani stol usti moslamasiga qo‘ying.

Asosiy moslamani ko‘tarish uchun to‘rt yoki undan ortiq kishining kuchidan foydalaning.

Tashqi chiziqlarni moslashtirib, asosiy moslamani stol usti moslamasiga sekin joylashtiring. Stol usti moslamasining yuqori qismidagi joylashish pinining asosiy moslamaning joylashish olukiga mahkam o‘rnatilganligini tekshiring.

2. 1-tovoqni va 2-tovoqni olib tashlang.

3. Stol usti moslamasining old tomonining o‘ng va chap tomonlaridagi ulanish plitalarini ko‘taring va ularni mahkamlash vintlari (№2 qadoqlangan buyum) bilan mahkamlang.

4. 1-tovoqni va 2-tovoqni biriktiring.

5. Asosiy korpusning orqa tomonidagi o‘ng va chap tomonlarining kichik qopqog‘ini yechib oling. Va ularni mahkamlash vintlari (№2 qadoqlangan buyum) bilan mahkamlang. Kichik qopqoqlarni qaytaring.


Qulfni ochish

1. Tovoqni tortib oling. Mahkamlovchi materialni aylantirib olib tashlang va ogohlantirish varag‘ini olib tashlang.
   Olib tashlangan mahkamlovchi materialni saqlash uchun rasmda ko‘rsatilgan joyga biriktiring.

2. Har bir tandem tovoqni tortib oling. Mahkamlovchi materialni aylantirib olib tashlang va ogohlantirish varag‘ini olib tashlang.
   Olib tashlangan mahkamlovchi materialni saqlash uchun rasmda ko‘rsatilgan joyga biriktiring.
   Tortib olingan tovoqni yoping.


Quvvatni yoqishdan oldin, tovoqning mahkamlovchi materiali uzilganligiga ishonch hosil qiling. Agar mahkamlovchi materialni uzmasdan turib quvvat yoqilsa, muammo yuzaga kelishi mumkin.

Ulagich ulanishi

1. Qopqoqni mashinaning orqa tomonidan olib tashlang.

2. Ulagichni ulang.

3. Qopqoqning asosini qisqichda ajrating.

4. Qopqoqni biriktiring.


Asosiy moslamaning quvvatini YOQING

1. Mashinaning quvvat vilkasini elektr rozetkasiga ulang va asosiy quvvat o‘chirgichini va operatsiya paneli quvvat o‘chirgichini YOQING.

Tovoq sozlamalari

1. Tizim sozlamalari
   1. Sensorli paneldagi [Initial Installation Settings] (Dastlabki o'rnatish sozlamalari) tugmasini bosing.
   2. Tegishli sozlama uchun [Tray Settings] (Tovoq sozlamalari) tugmasini bosing. Har bir tovoq uchun qog‘oz turi, qog‘oz o‘lchami va Tasdiqlangan ishni o‘rnating. Tovoqlar va joriy sozlamalar ro‘yxatini ko‘rsatish uchun [Tray Settings] (Tovoq sozlamalari) tugmasini bosing.
   3. Sozlash ekranini ko‘rsatish uchun tegishli tovoq tugmasini bosing. Sozlash elementlari quyida keltirilgan:

Sozlash elementlari	Tavsif
Turi	Foydalaniladigan qog‘oz turini tanlang. Tanlanishi mumkin bo‘lgan qog‘oz turi tovoqga qarab o‘zgaradi.
O‘lchami	Foydalaniladigan qog‘oz o‘lchamini tanlang. Tanlanishi mumkin bo‘lgan o‘lcham tovoqga qarab o‘zgaradi. Tanlanishi mumkin bo‘lgan o‘lcham yuqoridagi Turda tanlangan tovoqga qarab cheklanishi mumkin. Agar tegishli tovoq ro‘yxatda bo‘lmasa, [Size Input] (O'lcham kiritish)ni tanlang va o‘lchamni to‘g‘ridan-to‘g‘ri belgilang. (Bunga faqat Bypass Tovoq uchun ruxsat etiladi.)
Tasdiqlangan ishni yetkazib berish	Tasdiqlangan ish rejimini tanlang. Tanlangan tovoqdan foydalanib ishni bajarishni istamasangiz, funksiyani o‘chirib qo‘ying. Agar [Type] (Turi) Oddiy qog‘oz, Qayta ishlangan qog‘oz, Rangli qog‘oz yoki Foydalanuvchi turi dan boshqa narsaga o‘rnatilgan bo‘lsa, [Fax] (Faks) va [Internet Fax] (Internet Faks) ni tanlab bo‘lmaydi.

2. Tovoq o'lchamini sozlash
   1. 2-tovoq
      1. Qog‘oz tovoqni tortib oling.
         Tovoqni to‘xtaguncha ehtiyotkorlik bilan tortib oling.
         Tovoqga yuklangan qog‘ozni olib tashlang.
      2. Qulflash dastasini siqib, yuklanadigan qog‘ozning bo‘ylama va ko‘ndalang o‘lchamlariga moslashtirib, A va B yo‘naltiruvchi plitalarni sozlang.
         A va B yo‘naltiruvchi plitalar sirg‘aluvchan. Qog‘oz o‘lchamiga moslash uchun qulflash dastasini siqib, har bir yo‘naltiruvchi plitani siljiting.

   2. 3-tovoq (A4/LT)
      1. Tandem qog‘oz yetkazish tovoqni tortib oling.
      2. Ilgakni bosib tandem tovoqni tartibga solish plastinkasini olib tashlang.

      3. Tegishli o‘lcham uchun tandem tovoqni tartibga solish plastinkasidagi teshiklarga Sozlash plastinka ustunini joylashtiring.

      4. Tandem qog‘oz yetkazish tovoqni suring.
   3. 4-tovoq (A4/LT/B5)
      1. Tandem qog‘oz yetkazish tovoqni tortib oling.
      2. Ilgakni bosib tandem tovoqni tartibga solish plastinkasini olib tashlang.

      3. Tegishli o‘lcham uchun tandem tovoqni tartibga solish plastinkasidagi teshiklarga Sozlash plastinka ustunini joylashtiring.

      4. A4/LT o‘lchamiga o‘rnatish uchun B5 orqa qirrasi tartibga solish plastinkasini yotqizing. B5 o‘lchamiga o‘rnatish uchun tartibga solish plastinkasini tiklang.

      5. Tandem qog‘oz yetkazish tovoqni suring.
3. O'lchamni sozlash
   Asosiy moslamaning tugmachalaridan foydalanib SIM26-2 "Size setting" (O'lchamni sozlash) ni bajaring.
   1. Katta sig‘imli stolning o‘lchamni tanlash menyusi operatsiya xabar displeyida ko‘rsatiladi.
   2. Xabar ekranida o‘rnatilishi kerak bo‘lgan o‘lcham tugmasini tanlang.

Tasvirning markazdan chetga siljishini sozlash

Eslatma
Zavoddan jo‘natishda stol usti moslamasining tasvir yetakchi qirrasi holati va markazdan chetga siljish qiymati o‘rtacha qiymatga o‘rnatilgan.
Shuning uchun, bu sozlash faqat bosma tasvirni tekshirish orqali uni bajarishga qaror qilinganda bajarilishi kerak.

* Ichida A4 (LT) qog‘ozi bo‘lgan tovoq bo‘lishi kerak.

1. SIM50-10 ni bajaring.
2. Qog‘oz yetkazib berish manbasini "3" (CS2) tanlang.
3. CS2 qog‘oz yetkazib berish tovoqiga A4 (11 X 8.5) qog‘ozni o‘rnating.
4. Bosilgan yarim tonli naqshning ichki o‘lchami 240 1,2 mm ekanligini tasdiqlang.
   Agar yuqoridagi shart bajarilmasa, qoniqarli natijaga erishilgunga qadar ADJ4A (Xizmat ko‘rsatish qo‘llanmasi) tartibini bajaring va takrorlang.
5. Old/orqa ramka yo‘nalishidagi (F tomoni bo‘sh miqdori) va transport yo‘nalishidagi (Yetakchi qirra bo‘sh miqdori) sozlash naqshining bo‘sh joyini o‘lchang.
   Quyidagi barcha shartlar bajarilganligini tasdiqlang.


Sozlash qiymatlarini hisoblash va kiritish tartibi
(Misol) Yetakchi qirra bo‘sh miqdori

1. Vizual tekshirish orqali o‘lchang. O‘lchash natijasi: 4,5 mm
2. Siljish miqdorini hisoblang.
   Maqsadli qiymat 3 mm spetsifikatsiya qiymati (markaz qiymati) hisoblanadi.
   * F tomoni bo‘sh miqdori uchun maqsad 2 mm.ga teng.
   → [4 – 4,5 = -0,5 (mm)]
3. Sozlash qiymatini hisoblang. -0,5 mm siljish miqdoridan 5 ni ayiring.
   * 0,1 mm siljish miqdori uchun sozlash qiymati 1 ga o‘zgaradi.
   → Joriy qiymat 50 bo‘lganda:
   [50 – 5 = 45]
4. SUB-CS2 uchun sozlash qiymatini kiriting.
   → [45] ni kiriting.

6. MAIN-CS2 (F tomoni bo‘sh) va SUB-CS2 (Yetakchi qirra bo‘sh) ni kiriting va OK (OK) tugmasini bosing.
   Siljish miqdori uchun hisoblangan sozlash qiymatlarini MAIN-CS2/SUB-CS2 ga kiriting va OK (OK) tugmasini bosing. (Tugma o‘rniga kursordan foydalanish mumkin.)
7. Sozlash qiymatlarini kiritgandan so‘ng, yana chop eting va oldini olish miqdorlari maqsadli diapazonga sozlanganligini tasdiqlang.

Har bir qog‘oz yetkazib berish tovoq uchun 4) dan 7) gacha bo‘lgan tartiblarni bajaring.

BP-LC10 KATTA SIG‘IMLI TRAY

Qadoqdan chiqarish

Agar ulagich birinchi bo'lib olib tashlansa, o'rnatish tartibida shikastlanishi mumkin. Shuning uchun uni qutidan chiqarish paytida qadoqlangan holda saqlang va ulagichni mashinaga ulashda qadoqdan chiqaring.

Qadoqlangan narsalarni tekshirish

№	Nomi	Miqdori
1	Katta sig‘imli tray	1
2	O‘rnatish plitasining yuqori qismi	2
3	Ulanish moslamasi	1
4	Mahkamlovchi vint A (Geks qistirmali S-qattiq M4x18)	4
5	Mahkamlovchi vint B (Geks qistirmali S-qattiq M4x12)	2
6	Mahkamlovchi vint C (M4x8 stakan)	1
7	LCC yo'riqnoma varag‘i	1

O‘rnatish

O‘rnatishdan oldin, ish va asosiy quvvat o‘chirgichlarini o‘chiring va quvvat vilkasini quvvat manbaidan uzing. O‘rnatishni bajarayotganda operatsiya panelidagi ma’lumotlar lampasi yonmasligiga yoki miltillamasligiga ishonch hosil qiling.

Qulfni oching

1. Qog‘oz berish stolining mahkamlovchi vintini echib oling.


ESLATMA: Quvvatni yoqishdan oldin, trayning mahkamlovchi vinti olib tashlanganligini tekshiring. Agar mahkamlovchi vintni olib tashlamasdan quvvat yoqilsa, muammo yuzaga kelishi mumkin.

Asosiy blok va katta sig‘imli trayni ulash

1. O‘rnatish plitasining yuqori qismini (№2 qadoqlangan element) asosiy blokning o‘ng tomoniga mahkamlovchi vint A (№4 qadoqlangan element) bilan mahkamlang. O‘rnatish paytida, o‘rnatish plitasining yuqori qismining rezina qismini ( ) pastki tomonga qo‘ying.
   Eslatma
   Agar o‘ng sozlagich o‘rnatilgan bo‘lsa, uni echib oling.

2. O‘ng eshik qopqog‘ini mashinadan echib oling.

3. LCC yo‘riqnoma varag‘ini (№7 qadoqlangan element) qog‘oz kirish yo‘naltirgichiga mahkamlang.
   LCC yo‘riqnoma varag‘ining sirtini spirt bilan tozalang.


4. Mashinaning mahkamlovchi vintlarini (1 dona) echib oling va vint qopqog‘ini echib oling. Va o‘ng tomondagi pastki qopqoqni echib oling.

5. Vaqtinchalik mahkamlovchi vint B ni (№5 qadoqlangan element) o‘rtada mahkamlang.

6. Vaqtinchalik mahkamlangan vint B ni ulanish moslamasidagi teshikka kiriting va ulanish moslamasini vaqtinchalik mahkamlang.

7. Boshqa mahkamlovchi vint B ni mahkamlang va vaqtinchalik mahkamlangan vint B ni mahkam qotiring.

8. O‘ng tomondagi pastki qopqoqni asosiy blokga qayta mahkamlang.

9. Mahkamlovchi vintni mahkamlang va vint qopqog‘ini asosiy blokga qayta mahkamlang.

10. bilan belgilangan qismni ko‘tarayotganda, ulanish moslamasini katta sig‘imli trayga kiriting va mahkamlovchi vint C ni (№6 qadoqlangan element) ulanish moslamasidagi A belgisiga mahkamlang.


Balandlikni sozlash

1. Katta sig‘imli trayni asosiy blokga yaqinroq qo‘ying.

2. Katta sig‘imli trayning balandlikni sozlash qovurg‘asi va asosiy blokga o‘rnatilgan o‘rnatish plitasining yuqori qismining o‘q chizig‘i bir xil chiziqda ekanligiga ishonch hosil qiling.

3. Agar balandlikni sozlash talab qilinmasa, katta sig‘imli trayni yanada ko‘proq kiriting.
   Agar balandlikni sozlash talab qilinsa, 4)-dan boshlab sozlash tartibini bajaring.

4. F tomonidagi sozlash vintini bo‘shating.
   ESLATMA: Sozlash uchun old tomondagi sozlash vintidan foydalaning. Orqa tomondagi vintga tegmang.
   ESLATMA: Xizmat ko‘rsatishda vint bo‘shatilsa yoki echib olinsa, xizmat ko‘rsatish tugallangandan so‘ng C Balandlikni sozlashni bajarishga ishonch hosil qiling.

5. O‘ngga siljish holatida, oldingi yuqori qismni bosing va balandlikni sozlash qovurg‘asini o‘rnatish plitasining yuqori qismining o‘q chizig‘i bilan bir xil chiziqda bo‘lishi uchun moslang. Katta sig‘imli trayni asosiy blokga kiriting.

6. Chapga siljish holatida, panjarani ko‘taring, shunda balandlikni sozlash qovurg‘asi o‘rnatish plitasining yuqori qismining o‘q chizig‘i bilan bir xil chiziqda bo‘ladi va katta sig‘imli trayni kiriting.

7. Bo‘shatilgan vintni mahkamlang.


Ulagichni ulash

1. Ulagich qopqog‘ini echib oling.
   Echib olingan ulagich qopqog‘idan foydalanmang.

2. Ulagichni ulang.
   Agar isitgich to‘plami o‘rnatilmagan bo‘lsa, isitgich ulagichini ulagichga ulashning hojati yo‘q.


Qog‘oz o‘lchamini o‘zgartirish

1. Orqa qopqoqni echib oling.

2. Yon plita F va Yon plita R ning yuqori va pastki tomonidagi mahkamlovchi vintni (ko‘k vintning 4 dona) echib oling.

3. Pastki tomonni Yon plita F va Yon plita R ning pastki tomonidagi o‘yma belgiga muvofiq kiriting. Echib olingan mahkamlovchi vintlardan foydalanib yuqori va pastki tomonni qotiring.


4. Orqa chekka plitasini almashtirish
   Yuqori va pastki Orqa chekka plitasini mahkamlovchi ko‘k vintlarni mos ravishda echib oling.

5. O‘yma belgiga muvofiq O‘lcham yo‘riqnomasini kiriting. Echib olingan mahkamlovchi vintlardan foydalanib yuqori va pastki tomonni qotiring (A4).

6. Orqa qopqoqni mahkamlang.


Asosiy blokning quvvatini YOQING

1. Mashinaning quvvat vilkasini quvvat manbaiga ulang va asosiy quvvat o‘chirgichini va operatsiya paneli quvvat o‘chirgichini YOQING.

O‘lchamni sozlash

Asosiy blokning tugma operatsiyalari bilan SIM26-2 "O‘lchamni sozlash" ni bajaring.

1. Katta sig‘imli trayning o‘lchamni tanlash menyusi operatsiya xabar displeyida ko‘rsatiladi.
2. Xabar ekranida o‘rnatiladigan o‘lcham tugmasini tanlang.

Tasvirni markazdan tashqariga sozlash

1. Simulyatsiya bilan sozlash
   Eslatma
   Katta sig‘imli trayning tasvirning oldingi chetining holati va markazdan tashqariga sozlash qiymati zavoddan jo‘natishda o‘rtacha qiymatga o‘rnatilgan.
   Shuning uchun, bu sozlash faqat chop etish tasvirini tekshirish orqali uni bajarishga qaror qilinganda bajarilishi kerak.
   * Unda A4 (LT) qog‘ozi bo‘lgan tray bo‘lishi kerak.
   1. SIM50-10 ni bajaring.
   2. Qog‘oz berish manbasini "6" (LCC) ni tanlang.
   3. LCC qog‘oz berish trayiga A4 (11 X 8.5) qog‘ozni o‘rnating.
   4. Chop etilgan yarim tonli naqshning ichki o‘lchami 240 1,2 mm ekanligini tasdiqlash uchun tekshiring.
      Agar yuqoridagi shart bajarilmasa, ADJ4A (Xizmat ko‘rsatish qo‘llanmasi) tartiblarini bajarishda davom eting va qoniqarli natijaga erishilgunga qadar takrorlang.
   5. Old/orqa ramka yo‘nalishida (F tomonning bo‘sh miqdori) va tashish yo‘nalishida (Old chetning bo‘sh miqdori) sozlash naqshining bo‘sh maydonining o‘lchamini o‘lchang.
      Quyidagi barcha shartlar bajarilganligini tasdiqlash uchun tekshiring.


Sozlash qiymatlarini hisoblash va kiritish tartiblari
(Misol) Old chetning bo‘sh miqdori

1. Vizual tekshirish orqali o‘lchang.
   → O‘lchash natijasi: 4,5 mm
2. Siljish miqdorini hisoblang. Maqsadli qiymat 3 mm ning spetsifikatsiya qiymati (markaziy qiymat) hisoblanadi.
   * F tomonning bo‘sh miqdori uchun maqsad 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Sozlash qiymatini hisoblang. -0,5 mm siljish miqdoridan 5 ni ayiring.
   * 0,1 mm siljish miqdori uchun sozlash qiymati 1 ga o‘zgaradi.
   → Joriy qiymat 50 bo‘lganda:
   [50 – 5 = 45]
4. SUB-LC uchun sozlash qiymatini kiriting.
   → [45] ni kiriting.

6. MAIN-LC (F tomonning bo‘sh qismi) va SUB-LC (Old chetning bo‘sh qismi) ni kiriting va OK (OK) tugmasini bosing.
   MAIN-LC/SUB-LC ga siljish miqdori uchun hisoblangan sozlash qiymatlarini kiriting va OK (OK) tugmasini bosing. (Tugma o‘rniga kursordan foydalanish mumkin.)
7. Sozlash qiymatlarini kiritgandan so‘ng, yana chop eting va bo‘sh miqdorlar maqsadli diapazonga sozlanganligini tasdiqlash uchun tekshiring.

Har bir qog‘oz berish trayi uchun 4) dan 7) gacha tartiblarni bajaring.

2. Mexanik sozlash
   Markazdan tashqariga sozlash jo‘natishda bajarilganligi sababli, asosan, bu sozlashni bajarishning hojati yo‘q. Biroq, agar markaz siljigan bo‘lsa, simulyatsiya odatda qo‘llaniladi. Agar siljish olib tashlanmasa, quyidagi sozlash tartiblarini bajaring.
   1. Siljish old tomonda bo‘lganda
      Chop etish chizig‘ini rasmda ko‘rsatilganidek, qog‘oz markazidan A yo‘nalishda sozlash uchun:
      1. Old/orqa o‘lcham yo‘riqnomasini sozlash plitasining ikkita mahkamlovchi vintini (qizil vintlar) bo‘shating va o‘lcham yo‘riqnomasini sozlash plitasini A yo‘nalishda (R tomon) siljish miqdori bo‘yicha harakatlantiring va qizil mahkamlovchi vintlarni (har biri uchun 2 tadan) qotiring.
         Keyin siljish yo‘qligiga ishonch hosil qilish uchun nusxa ko‘chiring. Siljish bo‘lmaguncha tartiblarni takrorlang.

   2. Siljish orqa tomonda bo‘lganda
      Chop etish chizig‘ini rasmda ko‘rsatilganidek, qog‘oz markazidan B yo‘nalishda sozlash uchun:
      1. Old/orqa o‘lcham yo‘riqnomasini sozlash plitasining ikkita mahkamlovchi vintini (qizil vintlar) bo‘shating va o‘lcham yo‘riqnomasini sozlash plitasini B yo‘nalishda (F tomon) siljish miqdori bo‘yicha harakatlantiring va qizil mahkamlovchi vintlarni (har biri uchun 2 tadan) qotiring.
         Keyin siljish yo‘qligiga ishonch hosil qilish uchun nusxa ko‘chiring. Siljish bo‘lmaguncha tartiblarni takrorlang.


MX-LT10 UZOQ QOG‘OZ UZATISH TRAY

O‘rashdan chiqarish

O‘ralgan narsalarni tekshirish

No.	Nomi	Soni
1	Uzoq qog‘oz uzatish trayi	1

O‘rnatish

Barmog‘ingizni trayning ilgak qismiga kiritmang.

Uzoq qog‘oz uzatish trayini biriktirish

1. Uzoq qog‘oz uzatish tray yo‘riqnomasini oching va uni uzoq qog‘oz uzatish tray qulfiga iling.

2. Mashinaning yo‘riqnomasini tortib oling.

3. Uzoq qog‘oz uzatish trayini mashinaning yo‘riqnomasiga iling.

4. Mashinaning yo‘riqnomasini joyiga kiriting.


Ushbu tray faqat uzoq qog‘ozni uzatish uchun ishlatilishi mumkin.

Uzoq qog‘ozni uzoq vaqtga qoldirmang.

Ushbu tray bilan uzoq qog‘ozdan foydalanishingiz mumkin.

Asosiy blokning quvvatini yoqing

1. Mashinaning quvvat vilkasini quvvat manbaiga ulang va asosiy quvvat tugmasi va operatsiya paneli quvvat tugmasini yoqing.

Tray sozlamalari

"Banner size print" (Banner hajmidagi chop etish) ni 1 ga sozlash uchun SIM26-50 dan foydalaning.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Qo'llanmasi ni yuklab olish

Mavjud tillar
