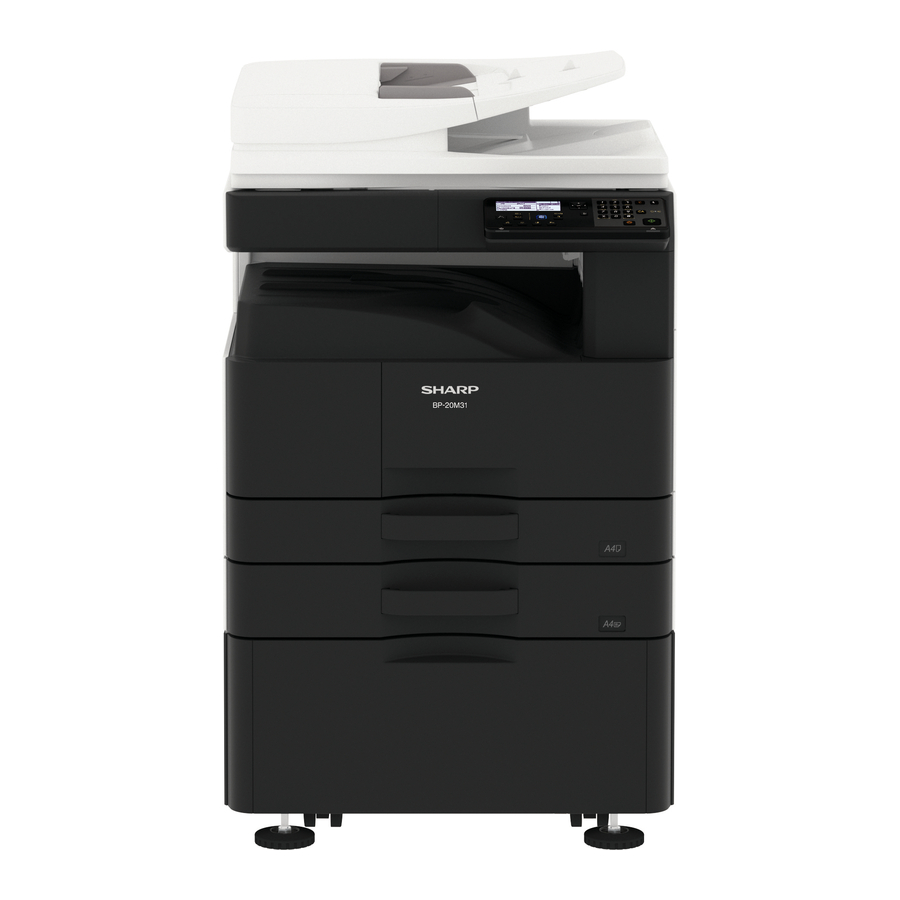

Sharp BP-20M22, BP-20M24, BP-20M31 qo'llanma

KONFIGURATSIYA

Tizim konfiguratsiyalari

"" bilan belgilangan qismlar qurilmaning xavfsizligini ta'minlash uchun muhimdir. Qurilmaning xavfsizligi va ishlashini ta'minlash uchun ushbu qismlarni faqat ko'rsatilgan qismlar bilan almashtiring.

1. 22cpm/24cpm MODEL mashinasi

2. 28cpm/31cpm MODEL mashinasi


ASOSIY BLOK

O'rashdan chiqarish

1. O'rashdan chiqarish

OC modeli

1. Qadoqlash qutisini olib tashlang.

2. Yumshatuvchi material va plastik qoplarni olib tashlang.


500 varaq x 1 Standart Model

1. Qadoqlash qutisini olib tashlang.

2. Yumshatuvchi material va plastik qoplarni olib tashlang.


500 varaq x 2 Standart Model

1. Qadoqlash qutisini olib tashlang.

2. Yumshatuvchi material va plastik qoplarni olib tashlang.


2. Mahkamlovchi lenta va himoya materiallari

OC modeli

500 varaq x 1 Standart Model

500 varaq x 2 Standart Model

3. Qadoqlangan narsalarni tekshirish


№	Qismlar nomi	Soni	Izoh
1	AC shnuri	1
2	Developer	1	BP-20M22/ 20M24/
3	Toner kartridji	1	21M22 faqat
2	Developer	Yo'q	BP-20M28/ 20M31 faqat
3	Toner kartridji	Yo'q
4	Qo'llanma	1
5	CD-ROM	1	Faqat Osiyo
6	Ishga tushirish qo'llanmasi	1
7	Himoya varag'i	1
8	Shisha tozalagich	1

4. Qulfni ochish

(1) RSPF yostiqli materialini bo'shatish.

1. RSPF yostiqli materialini olib tashlang.


(2) Skaner (2/3 oynali blok) qulfini ochish

1. Optik blokni mahkamlovchi vintni olib tashlang va yorliqni olib tashlang.


2. Himoya varag'ini o'rnating.

3. Mahkamlovchi vint mashinani tashishda kerak bo'ladi. Uni tovoqda saqlang.



(3) Tovoq aylanish plastinkasi qulfini ochish

1. Tovoqni tortib oling va aylanish plastinkasini mahkamlovchi materialni va tovoq yorlig'ini olib tashlang.
   250 VARAQLIK QOG'OZ UZATISH TOVOQ


   500 VARAQLIK QOG'OZ UZATISH TOVOQ
   Olib tashlangan mahkamlovchi materialni rasmda ko'rsatilgan joyga saqlash uchun biriktiring. (Faqat 500 varoqli qog'oz uzatish tepsisi)


(4) Baraban himoya varag'ini olib tashlash.

1. O'ng eshikni oching va yon eshik blokidan o'tkazish moslamasini tortib oling.


O'rnatish

<O'rnatishdan oldin eslatma>
* Asosiy blokni ixtiyoriy qog'oz tortmasi bilan ulashda, avval qog'oz tortmasini o'rashdan chiqarib, o'rnating, so'ngra asosiy blokni o'rashdan chiqarib, asosiy blokni o'rnatishdan oldin qog'oz tortmasiga mahkam joylashtiring.

1. Developerni o'rnatish

Rolik yuzasiga barmoq izlari yoki yog 'dog'lari tushmasligiga ehtiyot bo'ling. DV rolikiga yaqin bo'lgan korpusni qattiq ushlamang.

1. Chetlab o'tish tepsisini oching va yon qopqoqni oching.


2. Old qopqoqni oching.


3. Konektorni olib tashlang.
   Rivojlantiruvchi blokning mahkamlovchi vintini bo'shating va rivojlantiruvchi blokni tortib oling.

4. Vintlarni olib tashlang.

5. DV yuqori qopqog'ini olib tashlang.

6. MG rolikini o'q yo'nalishida aylantirgan holda, developerni developer idishiga bir tekisda to'ldiring, toki u toshib ketmasin.
   * Developer qopini ochishdan oldin yaxshilab silkiting.


7. DV yuqori qopqog'ini biriktiring.


8. Vintlarni torting.

   * DV muhrida developer yo'qligini tekshiring. Agar developer DV muhriga yopishtirilgan bo'lsa, uni tozalang.
   * Developerni to'ldirgandan so'ng, developer kartridjini og'darmang yoki silkitmang.
   * DV muhrlarining ikkala uchi developer qopqog'iga kiritilmaganligini tekshiring.
9. Rivojlantiruvchi blokni asosiy blokga biriktiring.

10. Rivojlantiruvchi blokni vint bilan mahkamlang. Rivojlantiruvchi blokning simini mashinaga ulang.


SIMULYATSIYA

Umumiy va maqsad

Simulyatsiya rejimi quyidagi funktsiyalarga ega, mashinaning ishlash holatini ko'rsatish, nosozlik joyi va sabablarini erta bosqichda aniqlash va mashinani xizmat ko'rsatish qulayligini yaxshilash uchun samarali sozlash va sozlash.

1. Turli xil sozlashlar Turli xil sozlashlar
2. Texnik xususiyatlar va funktsiyalarni sozlash
3. Muammolarni bekor qilish
4. Ishlashni tekshirish
5. Hisoblagichlarni tekshirish, sozlamalarni tozalash
6. Mashinaning ishlash shartlari (tarix) ma'lumotlarini tekshirish, tozalash
7. Turli xil (sozlash, sozlash, ishlash, hisoblagichlar va boshqalar) ma'lumotlarni tashish.

Ish tartibi va displeylar mashinaning operatsiya panelining dizayniga bog'liq.

Simulyatsiyani boshlash

1. Simulyatsiya rejimiga kirish
   1. Mashina nusxalash rejimida: [#] tugmasi -> [*] tugmasi -> [C] tugmasi -> [*] tugmasi -> Simulyatsiyaning asosiy kodini kiritishga tayyor.

   2. 10-tugmali yordamida asosiy kodni kiritish -> START tugmasi ON.
   3. 10-tugmali yordamida kichik kodni kiritish -> START tugmasi ON.
   4. O'q tugmasi bilan elementni tanlang.
   5. Mashina tanlangan elementga mos keladigan rejimga kiradi.
      Simulyatsiya operatsiyasini boshlash uchun [START] tugmasini bosing,
      Joriy simulyatsiya rejimini bekor qilish va asosiy kod va kichik kodni o'zgartirish uchun [STOP] tugmasini bosing.
2. Oddiy rejimga qaytish uchun simulyatsiya rejimini bekor qilish
   1. [CA] tugmasini bosing.

      Mashina simulyatsiya rejimida bo'lganida quvvatni o'chirmang.
      Agar simulyatsiya rejimida quvvat tugmasi o'chirilgan bo'lsa, nosozlik yuzaga kelishi mumkin. Bunday holda, asosiy quvvat manbaini o'chiring/yoqing.

2. Toner kartridjini o'rnatish
   1. Yangi toner kartridjini qutidan chiqarib oling. Kartridjni ikki tomondan ushlang va uni gorizontal ravishda to'rt yoki besh marta silkitib oling.

   2. Toner kartridjini yo'naltirgichlar bo'ylab joyiga qulflanmaguncha joylashtiring, qulflashni bo'shatish рычагини suring. Agar toner kartridjida biron bir kir yoki chang bo'lsa, kartridjni o'rnatishdan oldin uni olib tashlang.

3. Toner zichligi uchun mos yozuvlar boshqaruv darajasini sozlash
   1. Old qopqoq ochiq holda, mashina quvvatini yoqing va SIM25-02 ni kiriting.
      ESLATMA: Agar mashina simulyatsiya rejimida bo'lmasa, agar old qopqoq yopilgan bo'lsa va mashina quvvati yoqilgan bo'lsa, faqat boshlang'ich sozlash vaqti uchun SIM25-02 ning bajarilmasligi sababli F2-40 muammo kodi paydo bo'ladi. Shuning uchun, agar SIM25-02 ning bajarilmasligi sababli F2-40 muammo kodi yuzaga kelsa, boshlang'ich sozlash vaqti uchun faqat muntazam tartibga muvofiq (CI, 2,3 asosida) SIM25-02 ni yana bajaring.
      * Ushbu simulyatsiyani boshlash uchun toner kartridjini o'rnatish kerak.
   2. Oldingi shkafni yoping.
   3. "10" tugmasining "I" yordamida K ni tanlagandan so'ng, [START] tugmasini bosing va SIM25-02 ni bajaring.
      ESLATMA: SIM25-02 ni to'liq bajarish uchun taxminan 2 daqiqa vaqt ketadi.
      Ushbu simulyatsiya bajarilayotganda old qopqoq ochilmasligi va mashina quvvati o'chirilmasligi kerak.
   4. "COMPLETE" (TUGALLANDI) ko'rsatilganligini tasdiqlang. [Tasdiqlash elementlari]
      • TUGALLANDI ko'rsatiladi.
      • Hech qanday xato (EE-EL, EE-EU, EE-EC) displeyi yo'q.
      • Jarayon un-da g'ayritabiiy shovqin yo'qligini tekshiring.

4. Tovoqni sozlash

(1) Standart tоvоqni sоzlаsh

1. [MAXSUS FUNKSIYA] tugmasini bosing.


2. [] tugmasi bilan "Tizim sozlamalari" ni tanlang va [OK] tugmasini bosing.
3. Raqamli tugmalar yordamida administrator PIN-kodini kiriting. "00000"
   • Siz kiritgan har bir raqam uchun " * " paydo bo'ladi.
   • Rejimni tanlash ekrani paydo bo'ladi.
4. [] tugmasi bilan [COPY] ni tanlang.
5. [OK] tugmasini bosing.
6. [ ] tugmasi bilan [Standart tоvоqni sоzlаsh] ni tanlang.
7. [OK] tugmasini bosing va sozlash ekranidagi ko'rsatmalarga amal qiling.
8. [ ] tugmasi bilan kerakli tоvоqni tanlang.
9. [OK] tugmasini bosing.

(2) Tovoqning qog'oz o'lchamini o'zgartirish

1. [MAXSUS FUNKSIYA] tugmasini bosing.
2. [ ] tugmasini bosib "Qog'oz o'lchamini sozlash" ni tanlang.
3. [ ] tugmasini bosib, qog'oz o'lchami o'zgartirilayotgan qog'oz tоvоqni tanlang.
4. [] tugmasini bosing va [ ] tugmalarini bosib, qog'oz o'lchamini tanlang.
5. [OK] tugmasini bosing.

(3) Tovoqning qog'oz turini o'zgartirish

1. [MAXSUS FUNKSIYA] tugmasini bosing.
2. [ ] tugmasini bosib "Qog'oz turi sozlamasi" ni tanlang.
3. [ ] tugmasi bilan tоvоqni tanlang va [OK] tugmasini bosing.
4. Kerakli qog'oz turini tanlang va [OK] tugmasini bosing.

(4) Tovoq o'lchamini sozlash

1. Qog'oz tоvоqni chiqarib oling. Tоvоqni to'xtaguncha ehtiyotkorlik bilan torting. Agar tоvоqda qog'oz qolgan bo'lsa, uni olib tashlang.


2. Yo'naltiruvchi plitalar A va B ni ularning qulflash рычагларини siqib, yuklanadigan qog'ozning vertikal va gorizontal o'lchamlariga mos keladigan qilib surish orqali sozlang. Qog'oz yo'naltiruvchi plitalar A va B sirg'alishi mumkin, qulflash рычагини siqib, har bir yo'naltiruvchi plitani suring.


Eslatma: Ajratuvchi plitani olib tashlang. Ajratuvchi plitani qog'oz berish tomoniga (o'ng tomonga) butunlay o'tkazing va olib tashlash uchun yuqoriga torting. Olib tashlangan ajratuvchi plitani A ga joylashtiring.

5. Spetsifikatsiya sozlamasi

Mashinalarning belgilangan joyini sozlash uchun 26-6 simulyatsiyasidan foydalaning.

SIM	Raqami	Tarkib
26	6	Manzilni belgilash uchun ishlatiladi.

Manzil sozlamalari tugallangandan so'ng, quyidagi sozlamalarni moslashtirish uchun o'rnatilgan qiymatlarni o'zgartiring.

SIM	Raqami	Tarkib
26	5	Umumiy hisoblagich va texnik xizmat ko'rsatish hisoblagichining hisoblash rejimini sozlash uchun ishlatiladi.
	18	Toner tejash rejimining HA/YO'Q ni sozlash uchun ishlatiladi.

Tasvir sifatini tekshirish

1. Bajarish elementlari

Quyidagi elementlarni bajaring.

№	Element	SIM
1	Kulrang balans va zichlikni nusxalash tekshiruvi	-
2	Printer kulrang balansi/zichlikni tekshirish	64-5

Agar yuqorida aytilgan mazmunga ko'ra rasmda nuqsonlar bo'lsa, quyidagi mazmunni bajarasiz va rasmni tasdiqlaysiz.

№	Element	SIM
3	Kulrang balansi nusxasini sozlash (Qo'lda sozlash)	46-16
4	Printer kulrang balansi sozlamalari (Qo'lda sozlash)	67-25
5	Chop etish/skanerlash tasvirini markazdan tashqarida, oldingi qirra pozitsiyasini sozlash	50-10

2. Tavsif

(1) Kulrang balans va zichlikni nusxalash usuli 1

Kulrang balans / zichlik mos kelishini tekshirish uchun kulrang test jadvalining (UKOG-0162FCZZ) nusxasini oling.

1. Qora va oq nusxa rejimida zichlikni tekshirish uchun e'tiborga olish kerak bo'lgan nuqtalar
   Kulrang test jadvalidan (UKOG-0162FCZZ) foydalaning, Matn/Bosma fotosurat rejimida Ekspozitsiyani "3" ga o'rnating va zichlikni tekshirish uchun nusxa oling. Foydalanuvchi sozlash rejimida barcha kulrang balans sozlamalari standart (markaz) ga o'rnatilishi kerak.
   Kulrang uchun test jadvalidan foydalanish orqali tekshirish (UKOG-0162FCZZ)
   Kulrang uchun test jadvalining zichligini nusxalash uchun tekshirganda quyidagi shartlar bajarilishiga ishonch hosil qiling.


(2) Printer kulrang balansi/zichlikni tekshirish usuli
Chop etish test namunasini chop etish uchun SIM 64-5 ni bajaring.

Chop etish zichligi asta-sekin yengildan qorong'igacha o'zgarishi kerak. Zichlik teskari o'zgarmasligiga ishonch hosil qiling. Barcha ranglarning zichlik darajasi teng bo'lishi kerak.

(3) Kulrang balansini nusxalash sozlamasi (Qo'lda sozlash)
Bu B/W nusxasi uchun har bir darajaning zichligini sozlash uchun.

Ushbu sozlash quyidagi hollarda talab qilinadi:

• Avtomatik B/W nusxasining zichligi mos emas.

1. Simulation 46-16 rejimiga kiring.
2. [ ] tugmalaridan foydalanib, sozlash uchun zichlik darajasini (nuqta) tanlang. Raqamli tugmalardan foydalanib, sozlash qiymatini kiriting.

Element	Displey	Tavsif	Minimal qiymat	Maksimal qiymat	Standart qiymat
K	POINTI K- POINT17 K	1-nuqta - 17-nuqta	1	255	128

3. [OK] tugmasini bosing (o'rnatilgan qiymatni saqlash uchun). Zichlikni oshirish uchun sozlash qiymatini oshiring, zichlikni kamaytirish uchun qiymatni kamaytiring.
4. [Start] tugmasini bosish sozlash namunasini chop etadi. Ushbu namunaga murojaat qilib, har bir zichlik darajasida (nuqtada) zichlikni tekshirish mumkin bo'lsa-da, nusxa olish va natijani tekshirish yaxshiroqdir.
5. Nusxa oling va sozlash natijasini tekshiring. Haqiqiy nusxa tasviriga murojaat qilib sozlash uchun simulyatsiya rejimi va nusxa rejimi o'rtasida oldinga va orqaga o'ting. Nusxa tasvir qoniqarli bo'lgunga qadar ushbu protsedurani takrorlang.

(4) Printer kulrang balansini sozlash (Qo'lda sozlash)

1. Simulation 67-25 rejimiga kiring.
2. [10] tugmasidan foydalanib rangni tanlang.
3. [10] tugmasidan foydalanib sozlash qiymatini kiriting. Va [OK] tugmasini bosing. Mavjud sozlash qiymati diapazoni 1 dan 255 gacha. Zichlikni oshirish uchun sozlash qiymatini oshiring, zichlikni kamaytirish uchun qiymatni kamaytiring.
   2) dan 3) gacha bo'lgan amallarni sozlash qoniqarli bo'lgunga qadar takrorlang.
   (Chop etish uchun rang balansi va zichlikni tekshirish bo'limiga qarang)


(5) Chop etish/skanerlash tasvirini markazdan tashqarida, oldingi qirra pozitsiyasini sozlash

1. Tasvirni kattalashtirishni chop etishni sozlash (Asosiy skanerlash yo'nalishi)
   1. Simulation 50-10 rejimiga kiring.
   2. A4 (Ilx8.5) yoki A3 (Ilx17) qog'ozni qog'oz patnisiga yuklang.
   3. [T II tugmalaridan foydalanib, 2-bosqichda yuklangan qog'ozli qog'oz patnisini tanlang.
   4. [Start] tugmasini bosing. Tekshirish namunasi chop etiladi.
   5. Chop etilgan tekshirish namunasining o'lchami 240±1,2 mm ekanligini tekshiring.

      Natija qoniqarli bo'lmasa, quyidagi bosqichni bajaring:
   6. Sozlash elementini 1: BK-MAG o'zgartiring.
      Qiymatni birga o'zgartirish orqali uzunlik 0,1 mm ga o'zgaradi. BK tasviri uchun asosiy skanerlash yo'nalishi bo'yicha kattalashtirishni oshirish uchun qiymatni oshiring. Kattalashtirishni kamaytirish uchun qiymatni kamaytiring. Qoniqarli natijaga erishilgunga qadar 2) dan 6) gacha bo'lgan amallarni takrorlang
2. Tasvir pozitsiyasini chop etishni sozlash (Asosiy skanerlash yo'nalishi, pastki skanerlash yo'nalishi)

Eslatma
Sozlashdan oldin quyidagi element to'g'ri holatda ekanligiga ishonch hosil qiling:

• ADJ 3-A Tasvirni kattalashtirishni chop etishni sozlash (Asosiy skanerlash yo'nalishi)

1. Simulation 50-10 rejimiga kiring.
2. A4 (Ilx8.5) yoki A3 (Ilx17) qog'ozni qog'oz patnisiga yuklang.
3. [Start] tugmasini bosing. Tekshirish namunasi chop etiladi
4. Tekshirish namunasidagi tasvirni tekshiring va quyidagi elementlar standart qiymatda ekanligini ko'ring.

	Tavsif	Standart sozlash qiymati
X	Qo'rg'oshin qirrasidagi bo'sh joy	4.0±1.Omm
Y	Iz qirrasidagi bo'sh joy	1,0 mm dan 5,0 mm gacha
Z1/Z2	Old/orqa tomondagi bo'sh joy	Jami 4,0±2,0 mm

* Z1 va Z2 uchun bo'shliq har ikki tomonda 1 mm yoki undan ko'p bo'lishi kerak. Natija qoniqarli bo'lmasa, quyidagi bosqichni bajaring:

5. Sozlash qiymatini o'zgartiring, [Start] tugmasini bosing va tekshirish namunasini chop eting.
   5-bosqichda ko'rsatilgan shartlar bajarilgunga qadar 3) dan 6) gacha bo'lgan amallarni takrorlang.
   Qiymatni birga o'zgartirish orqali o'lcham taxminan 0,1 mm ga o'zgaradi.
   Asosiy skanerlash yo'nalishi: Sozlash qiymati oshishi bilan chop etish pozitsiyasi orqa tomonga siljiydi.
   Pastki skanerlash yo'nalishi: Sozlash qiymati oshishi bilan chop etish pozitsiyasi qog'ozni tashish yo'nalishining iz qirrasiga siljiydi.

	№	Element	Maqsadli patnis
Tomon bo'yicha chop etish pozitsiyasi asosiy skanerlash yo'nalishi	4	MAIN-MFT	Qo'lda berish patnisi
	5	MAIN-CSI	1-patnis
	6	MAIN-CS2	2-patnis
	7	MAIN-CS3	3-patnis
	8	MAIN-CS4	4-patnis
	9	MAIN-ADU	Dupleksli chop etish uchun 2-tomon
Tomon bo'yicha chop etish pozitsiyasi pastki skanerlash yo'nalishi	10	SUB-MFT	Qo'lda berish patnisi
	11	SUB-CSI	1-patnis
	12	SUB-CS2	2-patnis
	13	SUB-CS3	3-patnis
	14	SUB-CS4	4-patnis
	15	SUB-ADU	Dupleksli chop etish uchun 2-tomon
Asosiy skanerlash yo'nalishi	2	MAIN-STD	Barcha patnislar
Tomon bo'yicha chop etish pozitsiyasi pastki skanerlash yo'nalishi	3	SUB-STD	Barcha patnislar

Eslatma
"2: MAIN-STD" va "3: SUB-STD" sozlash elementlari barcha chop etish pozitsiyalarini o'zgartirish uchun mo'ljallangan.
LSU va hokazolarni almashtirgandan so'ng barcha patnislarni sozlash zarur bo'lganda ularni bajaring.
(Faqat 500 varaqli qog'oz berish patnisi)
Agar yuqoridagi protsedura qoniqarli sozlash natijasini bermasa, quyidagi sozlashni bajaring.

6. Qog'oz berish patnisining ko'tarish plastinkasining markaziy qismidagi qog'oz berish patnisining markazdan tashqarida sozlash vintlarini (2 dona) bo'shating va tishli blokning holatini old/orqa ramka yo'nalishida o'zgartiring.
   3) dan sozlash protseduralarini takrorlang.


BP-CS11 (500-варақли қоғоз узатиш лотоги), BP-DE11 (STEND/2x500 варақли қоғоз tortmasi)

Qadoqdan chiqarish

1. Qadoqlangan narsalarni tekshirish

BP-CS11

BP-DE11

NO.	Nomi	Soni
1	Mahkamlash vintlari (M3x6 S-tyte)	2
2	Mahkamlash vintlari (M4x8 S-tyte)	4
3	Mahkamlash vintlari (M4x12 P-tyte)	6
4	Oʻlcham koʻrsatuvchi yorliq	1
5	Qirra ushlagichi	1
6	Plita	4
7	Gʻilof	1
8	Ulanish drayv bloki	1
9	Mahkamlash vintlari (M4x12 P-tyte)	10
10	Plita	4
II	Oʻlcham koʻrsatuvchi yorliq	2
12	Simlar	1
13	Mahkamlash vintlari (M3x6 S-tyte)	1

2. Mahkamlash lentasi va himoya materialini olib tashlash
   1. 500 varaqli qogʻoz berish tepsisini olib tashlash.
      BP-CS11

   2. Stendni/2x500 varaqli qogʻoz tortmasini olib tashlash.
      BP-DE11


3. Mahkamlash lentasi va himoya materialini olib tashlash
   1. 500 varaqli qogʻoz berish tepsisini polietilen xaltadan chiqarib oling, mahkamlovchi lenta va himoya materialini olib tashlang.


      Orqa korpus vint bilan mahkamlanmaganligi sababli, lentani olib tashlang va orqa korpusni qoʻl yetmaydigan joyda saqlang.


2. Stendni/2x500 varaqli qogʻoz tortmasini polietilen xaltadan chiqarib oling, mahkamlovchi lenta va himoya materialini olib tashlang.



   Orqa korpus vint bilan mahkamlanmaganligi sababli, lentani olib tashlang va orqa korpusni qoʻl yetmaydigan joyda saqlang.


Oʻrnatish

<Oʻrnatish boʻyicha ehtiyot choralari>
Oʻrnatishni boshlashdan oldin, maʼlumotlar lampochkasi yonmaganligiga yoki miltillamasligiga ishonch hosil qiling.

1. Asosiy blokning quvvatini oʻchiring
   1. Ishlash paneli oʻchirilganligiga ishonch hosil qiling va keyin quvvat tugmasini oʻchiring.
   2. Quvvat simini rozetkadan uzing.
2. Asosiy blokni BP-CS11 ga oʻrnating (BP-20M22/BP-20M24/BP-20M24L)

   Asosiy blokni koʻtarish uchun ikki kishining kuchidan foydalaning.

   Asosiy blokni ixtiyoriy kassetaga ehtiyotkorlik bilan joylashtiring, ixtiyoriy laganda joylashuvchi 3 ta tirqishini asosiy blokning pastki qismidagi joylashuv teshiklariga tekislang va joylashtiring.


Eslatma
Asosiy blokni BP-DE11 ga BP- 20M22/BP-20M24/BP-20M24L bilan toʻgʻridan-toʻgʻri biriktirib boʻlmaydi.

1. Asosiy blokning tepsisini olib tashlang.

2. BP-CS11 ning orqa qopqogʻini olib tashlang

3. Asosiy blokni BP-CS11 ga joylashtiring.
   BP-CS11 ulanish qismi boʻlgan tirqishning holatiga eʼtibor bering.
   * BP-DE11 ni asosiy blokga biriktirib boʻlmaydi.

   Asosiy korpusni toʻgʻri tushiring.


4. BP-CS11 tepsisini tortib oling.

5. Vintlarni va orqa qopqoqni olib tashlang.


6. Chap va oʻng ulanish plitalarini korpusdagi vint teshiklari bilan tekislang va vintlar bilan mahkamlang.

7. Qirra ushlagichini asosiy ramkaga biriktiring.


8. Vintlarni olib tashlang.
   Yuqori va pastki qismidagi turli vintlardan ehtiyot boʻling.

9. BP-CS11 simlarini qirra ushlagichga oʻtkazing.


10. BP-CS11 simlarini gʻilofga oʻtkazing. Keyin, simlarni yopish uchun gʻilofni rasmda koʻrsatilgandek buking va iling.

11. Simlarni yopib turuvchi gʻilofni yuqori voltli PWB ga vintlar bilan mahkamlang.


12. BP-CS11 simlarini sim egarlariga oʻtkazing va simlarni rasmda koʻrsatilgandek MFPC PWB ga ulang.
    Keyin, sim egarlarini rasmda koʻrsatilgandek mashinaga mahkamlang.

13. Ulanish drayv blokini asosiy blokga vint bilan mahkamlang.
    Eslatma
    Oʻrnatish vaqtida simlarni qisib qoʻymaslikka harakat qiling.


14. Orqa qopqoqni asosiy blokga va BP-CS11 ga qaytaring.

15. Tepsini asosiy blokga qaytaring.


16. Oʻlcham displey varagʻini tepsi ga biriktiring va tepsini BP-CS11 ga qaytaring.

17. Stolni oʻrnatgandan soʻng, sozlashlarni amalga oshiring.

3. BP-CS11 ni BP-DE11 ga oʻrnating (BP-20M22/BP-20M24/BP- 20M24L)
   Eslatma
   Asosiy blokni BP-DE11 ga 20M22/BP-20M24/BP-20M24L bilan toʻgʻridan-toʻgʻri biriktirib boʻlmaydi.
   1. BP-CS11 ni BP-DE11 ga joylashtiring.

   2. BP-CS11 tepsisini va BP-DE11 yuqori tepsisini olib tashlang.

   3. Chap va oʻng ulanish plitalarini korpusdagi vint teshiklari bilan tekislang va vintlar bilan mahkamlang. BP-CS11 va BP-DE11 ni vintlar bilan mahkamlang.

   4. Quyidagi rasmda koʻrsatilgan maydonni kesib oling. (BP-CS11).


5. Asosiy blokni BP-CS11 va BP-DE11 ga joylashtiring.
   *Malumot: Asosiy blokni BP-CS11 ga oʻrnating (BP-20M22/ BP-20M24/BP-20M24L)


6. Dumaloq terminalni teshikdan oʻtkazing. Dumaloq terminalni vint bilan biriktiring.
   (Qadoqlangan narsalar № 13)

7. Simlarni rasmda koʻrsatilgandek stolni boshqarish PWB ga ulang.

8. Simlarni teshikdan oʻtkazing.

9. Simlarni asosiy korpus MFPC PWB ga ulang va simlarni qayta ishlang.
   (Asosiy korpus tomoni BP-CS11 bilan bir xil yoʻlga ega)

10. Orqa qopqoqni asosiy blokga, BP-CS11I ga va BP- DE11 ga qaytaring.

11. Tepsini asosiy blokga, BP-CS11 ga va BP-DE11 ga qaytaring.

12. Oʻlcham displey varagʻini tepsi ga biriktiring va tepsini BP-CS11 ga va BP-DE11 ga qaytaring.

13. Stolni oʻrnatgandan soʻng, sozlashlarni amalga oshiring.


4. Asosiy blokni BP-DE11 ga oʻrnating
   (BP-20M28/BP-20M31 & BP-21M22 (Faqat Tailand uchun))

   Asosiy blokni koʻtarish uchun ikki kishining kuchidan foydalaning.

   Asosiy blokni ixtiyoriy kassetaga ehtiyotkorlik bilan joylashtiring, ixtiyoriy laganda joylashuvchi 3 ta tirqishini asosiy blokning pastki qismidagi joylashuv teshiklariga tekislang va joylashtiring.

   1. Oʻrnatish usuli B bilan bir xil.
   2. Simlarni ulash usuli C bilan bir xil.
      *Sim gʻilofi asosiy korpusga biriktirilgan.
   3. Stolni oʻrnatgandan soʻng, sozlashlarni amalga oshiring.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Oʻrashdan chiqarish

Paketni oching va barcha qismlar taqdim etilganligini tasdiqlang.

NO.	Nomi	Soni
		BP-DS13	BP-DS12
1	Mahkamlovchi vintlar (M4x10 S-tyte)	2	4
2	Mahkamlovchi vintlar (M4x10 P-tyte)	4	4
3	O'rnatish plitasi Old L	Yo'q	1
4	O'rnatish plitasi Old R	Yo'q	1
5	O'rnatish plitasi Orqa	2	2

O'rnatish

Eslatma
Asosiy blok bilan ulanish quyidagicha bir xil.

1. BP-CS11 yoki Asosiy blokning patnisini olib tashlang.


2. BP-CS11 yoki Asosiy blokni Stendga qo'ying. Stendning joylashuv pinlarini (2 joy) BP-CS11 ning joylashuv teshiklari bilan moslang.

3. Stendni BP-CS11 bilan mahkamlovchi vint bilan mahkamlang.



4. BP-CS11 patnisini mahkamlang.

5. BP-CS11 ning orqa qopqog'ini mahkamlang.

6. Mashinani harakatga keltirmaslik uchun sozlagichlarni aylantirib, mashinani polga mahkamlang. BP-DS13 ga ulaning
   BP-DS13 ga ulaning

   BP-DS12 ga ulaning


Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Sharp BP-20M22, BP-20M24, BP-20M31 qo'llanma ni yuklab olish

Mavjud tillar
