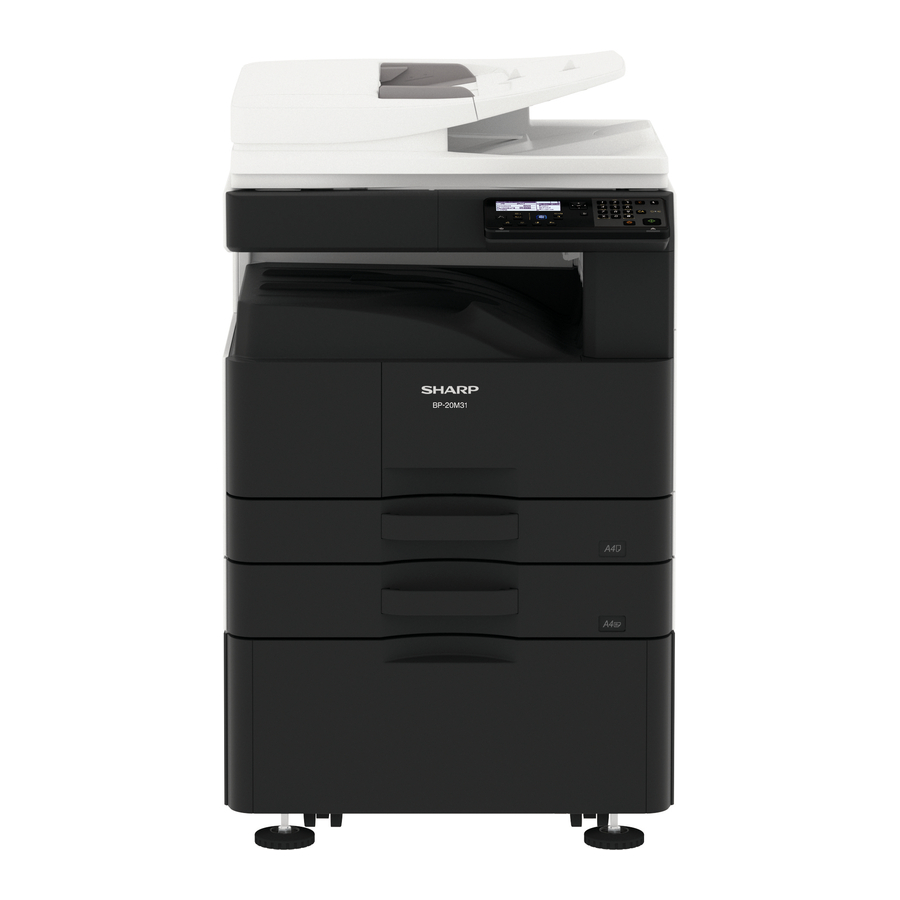

Priročnik za Sharp BP-20M22, BP-20M24, BP-20M31

KONFIGURACIJA

Konfiguracije sistema

Deli, označeni z "", so pomembni za ohranjanje varnosti naprave. Te dele obvezno zamenjajte z določenimi, da ohranite varnost in učinkovitost naprave.

1. Stroj MODELA 22cpm/24cpm

2. Stroj MODELA 28cpm/31cpm


GLAVNA ENOTA

Razpakiranje

1. Razpakiranje

Model OC

1. Odstranite embalažno škatlo.

2. Odstranite oblazinjen material in plastične vrečke.


Standardni model 500 listov x 1

1. Odstranite embalažno škatlo.

2. Odstranite oblazinjen material in plastične vrečke.


Standardni model 500 listov x 2

1. Odstranite embalažno škatlo.

2. Odstranite oblazinjen material in plastične vrečke.


2. Pritrdilni trak in zaščitni material

Model OC

Standardni model 500 listov x 1

Standardni model 500 listov x 2

3. Preverjanje pakiranih elementov


Št.	Ime dela	Količina	Opomba
1	Napajalni kabel	1
2	Razvijalec	1	BP-20M22/ 20M24/
3	Toner kartuša	1	Samo 21M22
2	Razvijalec	Ne	Samo BP-20M28/ 20M31
3	Toner kartuša	Ne
4	Priročnik	1
5	CD-ROM	1	Samo za Azijo
6	Vodnik za začetek	1
7	Zaščitni list	1
8	Čistilo za steklo	1

4. Sprostitev zaklepa

(1) Sprostitev oblazinjenega materiala RSPF.

1. Odstranite oblazinjen material RSPF.


(2) Sprostitev zaklepa skenerja (enota z 2/3 ogledali)

1. Odstranite pritrdilni vijak optične enote in odstranite opozorilno nalepko.


2. Pritrdite zaščitni list.

3. Pritrdilni vijak je potreben pri transportu stroja. Hranite ga v pladnju.



(3) Sprostitev zaklepa rotacijske plošče pladnja

1. Izvlecite pladenj in odstranite pritrdilni material rotacijske plošče in opozorilno nalepko na pladnju.
   PLADENJ ZA PAPIR S 250 LISTI


   PLADENJ ZA PAPIR S 500 LISTI
   Odstranjen pritrdilni material pritrdite na mesto, prikazano na sliki, za shranjevanje. (Samo pladenj za papir s 500 listi)


(4) Odstranitev zaščitnega lista bobna.

1. Odprite desna vrata in izvlecite prenosni distančnik iz enote stranskih vrat.


Namestitev

<Opomba pred namestitvijo>
* Ko glavno enoto priključujete na izbirni predal za papir, najprej razpakirajte in namestite predal za papir, nato razpakirajte glavno enoto in jo varno namestite na predal za papir, preden namestite glavno enoto.

1. Namestitev razvijalca

Pazite, da na površino valja ne boste dali prstnih odtisov ali oljne umazanije. Ne držite ohišja neposredno ob valjčku DV.

1. Odprite obvodni pladenj in odprite stranski pokrov.


2. Odprite sprednji pokrov.


3. Odstranite priključek.
   Odvijte pritrdilni vijak enote za razvijanje in izvlecite enoto za razvijanje.

4. Odstranite vijake.

5. Odstranite zgornji pokrov DV.

6. Med vrtenjem valjčka MG v smeri puščice enakomerno dovajajte razvijalec v posodo za razvijalec, da se ne prelije.
   * Preden odprete vrečko z razvijalcem, jo dovolj pretresite.


7. Pritrdite zgornji pokrov DV.


8. Privijte vijake.

   * Preverite, ali je tesnilo DV brez razvijalca. Če je na tesnilu DV razvijalec, ga očistite.
   * Po dovajanju razvijalca ne nagibajte ali tresite kartuše z razvijalcem.
   * Preverite, ali konca tesnil DV nista nameščena v pokrov razvijalca.
9. Pritrdite enoto za razvijanje na glavno enoto.

10. Enoto za razvijanje pritrdite z vijakom. Priključite kabelski snop enote za razvijanje na stroj.


SIMULACIJA

Splošno in namen

Simulacijski način ima naslednje funkcije, da prikaže delovno stanje stroja, prepozna položaj težave in vzroke v zgodnejši fazi ter učinkovito nastavi in prilagodi stroj za izboljšano servisiranje.

1. Različne prilagoditve Različne prilagoditve
2. Nastavitev specifikacij in funkcij
3. Odprava težav
4. Preverjanje delovanja
5. Preverjanje števcev, nastavitev brisanja
6. Preverjanje podatkov o pogojih delovanja stroja (zgodovina), brisanje
7. Različni prenosi podatkov (prilagoditve, nastavitve, delovanje, števci itd.).

Postopki delovanja in prikazi so odvisni od zasnove upravljalne plošče stroja.

Začetek simulacije

1. Vstop v simulacijski način
   1. Stroj v načinu kopiranja: tipka [#] -> tipka [*] -> tipka [C] -> tipka [*] -> Pripravljeno za vnos glavne kode simulacije.

   2. Vnos glavne kode z 10-tipkovnico -> tipka START VKLOPLJENA.
   3. Vnos podkode z 10-tipkovnico -> tipka START VKLOPLJENA.
   4. Izberite element s puščično tipko.
   5. Stroj vstopi v način, ki ustreza izbranemu elementu.
      Pritisnite tipko [START] za začetek simulacijskega delovanja,
      Če želite preklicati trenutni simulacijski način in spremeniti glavno kodo ter podkodo, pritisnite tipko [STOP].
2. Preklic simulacijskega načina za vrnitev v običajni način
   1. Pritisnite tipko [CA].

      Ne izklopite napajanja, ko je stroj v simulacijskem načinu.
      Če izklopite stikalo za vklop, ko je stroj v simulacijskem načinu, lahko pride do okvare. V tem primeru izklopite/vklopite glavno napajanje.

2. Namestitev kartuše s tonerjem
   1. Odstranite novo kartušo s tonerjem iz škatle. Primite kartušo na obeh straneh in jo štirikrat ali petkrat vodoravno pretresite.

   2. Vstavite kartušo s tonerjem vzdolž vodil, dokler se ne zaskoči, medtem ko potiskate ročico za sprostitev ključavnice. Če je na kartuši s tonerjem kakršna koli umazanija ali prah, jo odstranite pred namestitvijo kartuše.

3. Nastavitev referenčne ravni nadzora gostote tonerja
   1. Z odprtim sprednjim pokrovom vklopite napajanje stroja in vnesite SIM25-02.
      OPOMBA: Ko stroj ni v simulacijskem načinu, če je sprednji pokrov zaprt in je vklopljeno napajanje stroja, se bo pojavila koda težave F2-40 zaradi neizvedbe SIM25-02 samo za začetni čas nastavitve. Zato, če se koda težave F2-40 pojavi zaradi neizvedbe SIM25-02, znova izvedite SIM25-02 v skladu z običajnim postopkom (na podlagi C-I,2,3) samo za začetni čas nastavitve.
      * Za začetek te simulacije je treba namestiti kartušo s tonerjem.
   2. Zaprite sprednjo omarico.
   3. Po izbiri K z "I" tipke "10" pritisnite tipko [START] in izvedite SIM25-02.
      OPOMBA: Za popolno izvedbo SIM25-02 traja približno 2 minuti.
      Med izvajanjem te simulacije se sprednji pokrov ne sme odpreti in napajanje stroja se ne sme izklopiti.
   4. Potrdite, da je prikazano "COMPLETE". [Potrditveni elementi]
      • Prikazano je COMPLETE.
      • Ni prikaza napake (EE-EL, EE-EU, EE-EC).
      • Preverite, da ni nenormalnega hrupa v procesu un.

4. Nastavitev pladnja

(1) Privzeta nastavitev pladnja

1. Pritisnite tipko [POSEBNA FUNKCIJA].


2. Izberite "System Settings" (Sistemske nastavitve) s tipko [] in pritisnite tipko [OK].
3. Vnesite administratorsko kodo PIN s številskimi tipkami. "00000"
   • Za vsako številko, ki jo vnesete, se prikaže " * ".
   • Prikaže se zaslon za izbiro načina.
4. Izberite [COPY] (Kopiraj) s tipko [].
5. Pritisnite tipko [OK].
6. Izberite [Default Tray Setting] (Privzeta nastavitev pladnja) s tipko [ ] key.
7. Pritisnite tipko [OK] in sledite navodilom na zaslonu za nastavitev.
8. Izberite želeni pladenj s tipko [ ].
9. Pritisnite tipko [OK].

(2) Spreminjanje nastavitve velikosti papirja pladnja

1. Pritisnite tipko [POSEBNA FUNKCIJA].
2. Pritisnite tipko [ ], da izberete "Paper Size Set" (Nastavitev velikosti papirja)
3. Pritisnite tipko [ ], da izberete pladenj za papir, za katerega se spreminja velikost papirja.
4. Pritisnite tipko [] in pritisnite tipki [ ], da izberete velikost papirja.
5. Pritisnite tipko [OK].

(3) Spreminjanje vrste papirja pladnja

1. Pritisnite tipko [POSEBNA FUNKCIJA].
2. Pritisnite tipko [ ], da izberete "Paper Type Set" (Nastavitev vrste papirja)
3. Izberite pladenj s tipko [ ] in pritisnite tipko [OK].
4. Izberite želeno vrsto papirja in pritisnite tipko [OK].

(4) Nastavitev velikosti pladnja

1. Izvlecite pladenj za papir. Nežno izvlecite pladenj, dokler se ne ustavi. Če v pladnju ostane papir, ga odstranite.


2. Prilagodite vodilne plošče A in B tako, da stisnete njihove zaporne ročice in jih premaknete, da se ujemajo z navpičnimi in vodoravnimi dimenzijami papirja, ki ga želite naložiti. Vodilne plošče za papir A in B se lahko premikajo, premikajte vsako vodilno ploščo, medtem ko stiskate zaporno ročico.


Opomba: Odstranite pregradno ploščo. Premaknite pregradno ploščo do konca na stran odprtine za podajanje papirja (desna stran) in jo povlecite navzgor, da jo odstranite. Vstavite odstranjeno pregradno ploščo v A.

5. Nastavitev specifikacije

Uporabite simulacijo 26-6 za nastavitev cilja strojev.

SIM	Št.	Vsebina
26	6	Uporablja se za nastavitev cilja.

Po zaključku nastavitev cilja spremenite nastavljene vrednosti, da prilagodite naslednje nastavitve.

SIM	Št.	Vsebina
26	5	Uporablja se za nastavitev načina štetja skupnega števca in števca vzdrževanja.
	18	Uporablja se za nastavitev DA/NE načina varčevanja s tonerjem.

Preverjanje kakovosti slike

1. Elementi izvedbe

Izvedite naslednje elemente.

Št.	Element	SIM
1	Preverjanje sivega ravnovesja in gostote kopije	-
2	Preverjanje sivega ravnovesja/gostote tiskalnika	64-5

Če so na sliki napake zaradi zgoraj omenjene vsebine, izvedite naslednjo vsebino in preverite sliko.

Št.	Element	SIM
3	Prilagoditev sivega ravnovesja kopije (ročna prilagoditev)	46-16
4	Prilagoditev sivega ravnovesja tiskalnika (ročna prilagoditev)	67-25
5	Središče slike tiskanja/skeniranja izven središča, prilagoditev položaja vodilnega roba	50-10

2. Opis

(1) Preverjanje sivega ravnovesja in gostote kopije Metoda 1

Naredite kopijo grafikona za preizkus sive barve (UKOG-0162FCZZ), da preverite, ali sta sivo ravnovesje/gostota ustrezni.

1. Točke, na katere morate biti pozorni pri preverjanju gostote za črno-beli način kopiranja
   Uporabite grafikon za preizkus sive barve (UKOG-0162FCZZ), nastavite izpostavljenost na "3" v načinu besedilo/natisnjena fotografija in naredite kopijo, da preverite gostoto. Vse prilagoditve sivega ravnovesja v načinu uporabniške prilagoditve morajo biti nastavljene na privzeto (središče).
   Preverjanje z uporabo testnega grafikona za sivo (UKOG-0162FCZZ)
   Preverite, ali so naslednji pogoji izpolnjeni pri preverjanju gostote testnega grafikona za sivo za kopiranje.


(2) Metoda preverjanja sivega ravnovesja/gostote tiskalnika
Izvedite SIM 64-5, da natisnete vzorec za preizkus tiskanja.

Gostota tiskanja bi se morala postopoma spreminjati od svetlejše do temnejše. Prepričajte se, da se gostota ne premakne v nasprotno smer. Raven gostote vseh barv mora biti enaka.

(3) Prilagoditev sivega ravnovesja kopije (ročna prilagoditev)
To je za prilagajanje gostote vsake ravni za č/b kopiranje.
Ta prilagoditev je potrebna v naslednjem primeru:

• Gostota samodejnega č/b kopiranja ni primerna.

1. Vstopite v način simulacije 46-16.
2. Izberite raven gostote (točko) za prilagoditev s tipkama [ ]. Vnesite vrednost prilagoditve s številskimi tipkami.

Element	Zaslon	Opis	Najmanjša vrednost	Največja vrednost	Privzeta vrednost
K	POINTI K- POINT17 K	Točka 1 - Točka 17	1	255	128

3. Pritisnite tipko [OK] (za shranjevanje nastavljene vrednosti). Povečajte vrednost prilagoditve za povečanje gostote, zmanjšajte vrednost za zmanjšanje gostote.
4. S pritiskom na tipko [Start] se bo natisnil vzorec prilagajanja. Čeprav je mogoče preveriti gostoto na vsaki ravni gostote (točki) glede na ta vzorec, je bolje, da naredite kopijo in preverite rezultat.
5. Naredite kopijo in preverite rezultat prilagoditve. Preklapljajte med načinom simulacije in načinom kopiranja naprej in nazaj, da prilagodite glede na dejansko sliko kopije. Ponovite ta postopek, dokler slika kopije ni zadovoljiva.

(4) Prilagoditev sivega ravnovesja tiskalnika (ročna prilagoditev)

1. Vstopite v način simulacije 67-25.
2. Izberite barvo s tipko [10].
3. Vnesite vrednost prilagoditve s tipko [10]. In pritisnite tipko [OK]. Razpon razpoložljive vrednosti prilagoditve je od 1 do 255. Povečajte vrednost prilagoditve za povečanje gostote, zmanjšajte vrednost za zmanjšanje gostote.
   Ponovite korake 2) do 3), dokler prilagoditev ni zadovoljiva.
   (Glejte razdelek za preverjanje barvnega ravnovesja in gostote za tiskanje)


(5) Središče slike tiskanja/skeniranja izven središča, prilagoditev položaja vodilnega roba

1. Prilagoditev povečave slike tiskanja (smer glavnega skeniranja)
   1. Vstopite v način simulacije 50-10.
   2. Naložite papir A4 (Ilx8.5) ali A3 (Ilx17) v pladenj za papir.
   3. Izberite pladenj za papir s papirjem, naloženim v koraku 2) s tipkami [T II.
   4. Pritisnite tipko [Start]. Vzorec za preverjanje bo natisnjen.
   5. Preverite, ali je dimenzija natisnjenega vzorca za preverjanje 240±1,2 mm.

      Izvedite spodnji korak, če rezultat ni zadovoljiv:
   6. Spremenite element nastavitve 1: BK-MAG.
   7. Dolžina se bo spremenila za 0,1 mm, če spremenite vrednost za eno. Povečajte vrednost za povečanje povečave proti smeri glavnega skeniranja za sliko BK. Zmanjšajte vrednost za zmanjšanje povečave. Ponovite korake 2) do 6), dokler ne dobite zadovoljivega rezultata
2. Prilagoditev položaja slike tiskanja (smer glavnega skeniranja, smer podskeniranja)

Opomba
Prepričajte se, da je naslednji element v ustreznem stanju pred prilagoditvijo:

• ADJ 3-A Prilagoditev povečave slike tiskanja (smer glavnega skeniranja)

1. Vstopite v način simulacije 50-10.
2. Naložite papir A4 (Ilx8.5) ali A3 (Ilx17) v pladenj za papir.
3. Pritisnite tipko [Start]. Vzorec za preverjanje bo natisnjen
4. Preverite sliko na vzorcu za preverjanje in preverite, ali so spodnji elementi pri standardni vrednosti.

	Opis	Standardna vrednost prilagoditve
X	Prazno območje na vodilnem robu	4,0±1,Omm
Y	Prazno območje na zadnjem robu	Od 1,0 mm do 5,0 mm
Z1/Z2	Prazno območje na sprednji/zadnji strani	Skupaj 4,0±2,0 mm

* Praznina za Z1 in Z2 mora biti 1 mm ali več na obeh straneh. Izvedite spodnji korak, če rezultat ni zadovoljiv:

5. Spremenite vrednost prilagoditve, pritisnite tipko [Start] in natisnite vzorec za preverjanje.
   Ponovite korake 3) do 6), dokler niso izpolnjeni pogoji, navedeni v koraku 5).
   Dimenzija se bo spremenila za približno 0,1 mm, če spremenite vrednost za eno.
   Smer glavnega skeniranja: Položaj tiskanja se premakne proti zadnji strani, ko se vrednost prilagoditve poveča.
   Smer podskeniranja: Položaj tiskanja se premakne proti zadnjemu robu smeri transporta papirja, ko se vrednost prilagoditve poveča.

	Št.	Element	Ciljni pladenj
Položaj tiskanja proti smeri glavnega skeniranja	4	MAIN-MFT	Ročni podajalnik
	5	MAIN-CSI	Pladenj 1
	6	MAIN-CS2	Pladenj 2
	7	MAIN-CS3	Pladenj 3
	8	MAIN-CS4	Pladenj 4
	9	MAIN-ADU	Stran 2 za obojestransko tiskanje
Položaj tiskanja proti pod smeri skeniranja	10	SUB-MFT	Ročni podajalnik
	11	SUB-CSI	Pladenj 1
	12	SUB-CS2	Pladenj 2
	13	SUB-CS3	Pladenj 3
	14	SUB-CS4	Pladenj 4
	15	SUB-ADU	Stran 2 za obojestransko tiskanje
Smer glavnega skeniranja	2	MAIN-STD	Vsi pladnji
Položaj tiskanja proti smeri podskeniranja	3	SUB-STD	Vsi pladnji

Opomba
Elementi nastavitve "2: MAIN-STD" in "3: SUB-STD" so za spreminjanje vseh položajev tiskanja.
Izvedite jih, če je potrebna prilagoditev vseh pladnjev po zamenjavi LSU itd.
(Samo pladenj za podajanje papirja s 500 listi)
Če zgornji postopek ne daje zadovoljivega rezultata prilagoditve, izvedite naslednjo prilagoditev.

6. Odvijte vijake za prilagajanje izven središča pladnja za podajanje papirja (2 kosa) v sredinskem delu dvižne plošče pladnja za podajanje papirja in spremenite položaj zobniške enote v smeri sprednjega/zadnjega okvirja.
   Ponovite postopke prilagajanja od 3).


BP-CS11 (predal za papir za 500 listov), BP-DE11 (stojalo/predal za papir za 2x500 listov)

Razpakiranje

1. Preverjanje pakiranih elementov

BP-CS11

BP-DE11

ŠT.	Ime	Količina
1	Pritrdilni vijaki (M3x6 S-tyte)	2
2	Pritrdilni vijaki (M4x8 S-tyte)	4
3	Pritrdilni vijaki (M4x12 P-tyte)	6
4	Nalepka z oznako velikosti	1
5	Držalo roba	1
6	Plošča	4
7	Pokrov kabelskega snopa	1
8	Priključna pogonska enota	1
9	Pritrdilni vijaki (M4x12 P-tyte)	10
10	Plošča	4
II	Nalepka z oznako velikosti	2
12	Kabelski snop	1
13	Pritrdilni vijaki (M3x6 S-tyte)	1

2. Odstranitev pritrdilnega traku in zaščitnega materiala
   1. Odstranitev predala za papir za 500 listov.
      BP-CS11

   2. Odstranitev stojala/predala za papir za 2x500 listov.
      BP-DE11


3. Odstranitev pritrdilnega traku in zaščitnega materiala
   1. Odstranite predal za papir za 500 listov iz polietilenske vrečke in odstranite pritrdilni trak in zaščitni material.


      Ker zadnja stran ohišja ni privita, odstranite trak in zadnjo stran ohišja hranite izven dosega.


2. Odstranite stojalo/predal za papir za 2x500 listov iz polietilenske vrečke in odstranite pritrdilni trak in zaščitni material.



   Ker zadnja stran ohišja ni privita, odstranite trak in zadnjo stran ohišja hranite izven dosega.


Namestitev

<Previdnostni ukrepi za namestitev>
Pred izvedbo namestitve preverite, ali lučka za podatke pod njo ne sveti ali utripa.

1. Izklop glavne enote
   1. Preverite, ali je upravljalna plošča izklopljena, in nato izklopite stikalo za vklop.
   2. Izključite napajalni vtič iz električne vtičnice.
2. Namestitev glavne enote na BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Za dvig glavne enote sta potrebni dve osebi.

   Nežno postavite glavno enoto na izbirno kaseto, pri čemer poravnajte in vstavite 3 pritrdilne izbokline izbirnega pladnja v pritrdilne luknje na dnu glavne enote.


Opomba
Glavne enote ni mogoče priključiti neposredno na BP-DE11 z BP-20M22/BP-20M24/BP-20M24L.

1. Odstranite pladenj glavne enote.

2. Odstranite zadnji pokrov BP-CS11

3. Postavite glavno enoto v BP-CS11.
   Bodite pozorni na položaj izbokline, ki je priključni del BP-CS11.
   * BP-DE11 ni mogoče priključiti na glavno enoto.

   Spustite glavno ohišje naravnost navzdol.


4. Izvlecite pladenj BP-CS11.

5. Odstranite vijake in zadnji pokrov.


6. Poravnajte levo in desno priključno ploščo z luknjami za vijake na ohišju in ju pritrdite z vijaki.

7. Pritrdite držalo roba na glavni okvir.


8. Odstranite vijake.
   Bodite pozorni na različne vijake na vrhu in na dnu.

9. Napeljite kabelski snop BP-CS11 do držala roba.


10. Napeljite kabelski snop BP-CS11 do pokrova kabelskega snopa. Nato upognite in zataknite pokrov kabelskega snopa, kot je prikazano na sliki, da prekrijete kabelski snop.

11. Pritrdite pokrov kabelskega snopa, ki prekriva kabelski snop, na visokonapetostno PWB z vijaki.


12. Napeljite kabelski snop BP-CS11 do žičnih sedel in priključite kabelski snop na MFPC PWB, kot je prikazano na sliki.
    Nato pritrdite žična sedla na stroj, kot je prikazano na sliki.

13. Pritrdite priključno pogonsko enoto na glavno enoto z vijakom.
    Opomba
    Pri nameščanju pazite, da ne poškodujete kabelskega snopa.


14. Namestite zadnji pokrov nazaj na glavno enoto in BP-CS11.

15. Vstavite pladenj nazaj v glavno enoto.


16. Pritrdite list za prikaz velikosti na pladenj in ga vstavite nazaj v BP-CS11.

17. Po namestitvi mize izvedite prilagoditve.

3. Namestitev BP-CS11 na BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Opomba
   Glavne enote ni mogoče priključiti neposredno na BP-DE11 z 20M22/BP-20M24/BP-20M24L.
   1. Postavite BP-CS11 na BP-DE11.

   2. Odstranite pladenj BP-CS11 in zgornji pladenj BP-DE11.

   3. Poravnajte levo in desno priključno ploščo z luknjami za vijake na ohišju in ju pritrdite z vijaki. Pritrdite BP-CS11 in BP-DE11 z vijaki.

   4. Izrežite območje, prikazano na naslednji sliki. (BP-CS11).


5. Postavite glavno enoto v BP-CS11 in BP-DE11.
   *Referenca: Namestitev glavne enote na BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Napeljite okrogel priključek skozi luknjo. Pritrdite okrogel priključek z vijakom.
   (Pakirani elementi št. 13)

7. Priključite kabelski snop na Desk control PWB, kot je prikazano na sliki.

8. Napeljite kabelski snop skozi luknjo.

9. Priključite kabelski snop na glavno ohišje MFPC PWB in izvedite obdelavo žic.
   (Stran glavnega ohišja ima enako pot kot BP-CS11)

10. Namestite zadnji pokrov nazaj na glavno enoto, BP-CS11I in BP-DE11.

11. Vstavite pladenj nazaj v glavno enoto, BP-CS11 in BP-DE11.

12. Pritrdite list za prikaz velikosti na pladenj in ga vstavite nazaj v BP-CS11 in BP-DE11.

13. Po namestitvi mize izvedite prilagoditve.


4. Namestitev glavne enote na BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (samo za Tajsko))

   Za dvig glavne enote sta potrebni dve osebi.

   Nežno postavite glavno enoto na izbirno kaseto, pri čemer poravnajte in vstavite 3 pritrdilne izbokline izbirnega pladnja v pritrdilne luknje na dnu glavne enote.

   1. Način namestitve je enak kot pri B.
   2. Način priključitve kabelskega snopa je enak kot pri C.
      *Pokrov kabelskega snopa je pritrjen na glavno ohišje.
   3. Po namestitvi mize izvedite prilagoditve.

BP-DS12/DS13 (VISOKO STOJALO/NIZKO STOJALO)

Razpakiranje

Razpakirajte paket in preverite, ali so vsi deli priloženi.

ŠT.	Ime	Količina
		BP-DS13	BP-DS12
1	Pritrdilni vijaki (M4x10 S-tyte)	2	4
2	Pritrdilni vijaki (M4x10 P-tyte)	4	4
3	Pritrdilna plošča spredaj L	Ne	1
4	Pritrdilna plošča spredaj D	Ne	1
5	Pritrdilna plošča zadaj	2	2

Namestitev

Opomba
Povezava z glavno enoto je enaka kot spodaj.

1. Odstranite pladenj BP-CS11 ali glavne enote.


2. Postavite BP-CS11 ali glavno enoto na stojalo. Ujemite pozicionirne zatiče stojala (2 mesti) s pozicionirnimi luknjami BP-CS11.

3. Pritrdite stojalo na BP-CS11 s pritrdilnim vijakom.



4. Pritrdite pladenj BP-CS11.

5. Pritrdite zadnji pokrov BP-CS11.

6. Obrnite nastavitvene elemente, da pritrdite stroj na talno površino, da se stroj ne premika. Povežite se z BP-DS13
   Povežite se z BP-DS13

   Povežite se z BP-DS12


Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za Sharp BP-20M22, BP-20M24, BP-20M31

Razpoložljivi jeziki
