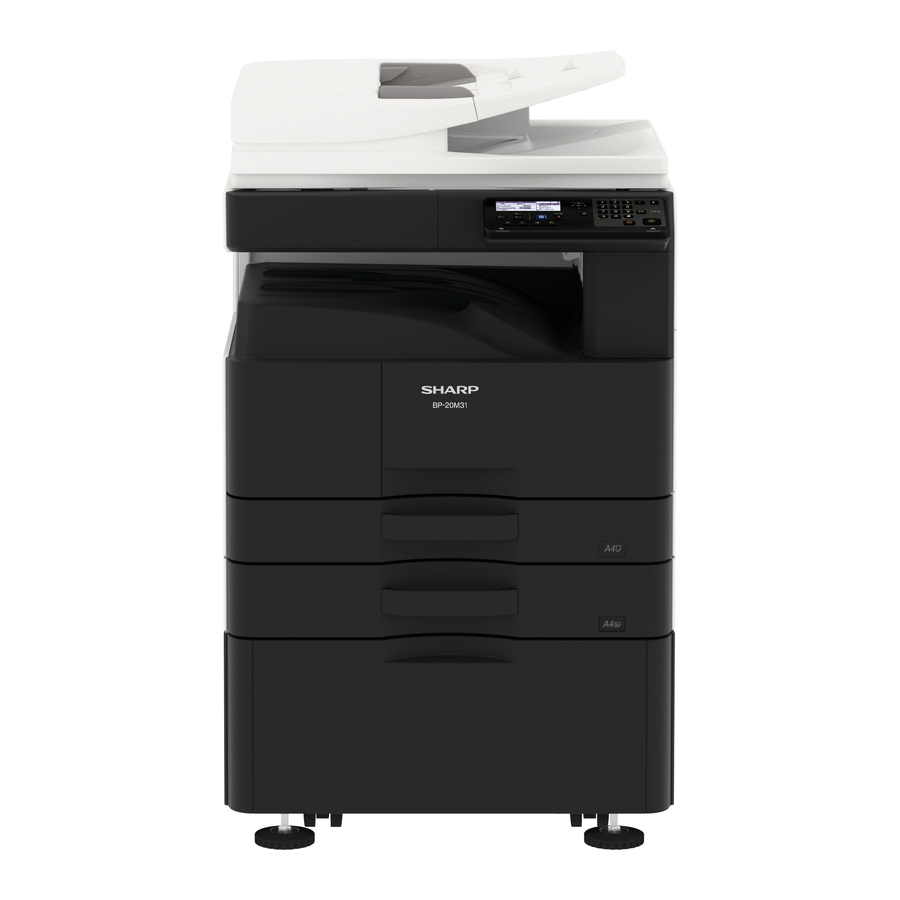

Manual pentru Sharp BP-20M22, BP-20M24, BP-20M31

CONFIGURARE

Configurații de sistem

Piesele marcate cu "" sunt importante pentru menținerea siguranței setului. Asigurați-vă că înlocuiți aceste piese cu cele specificate pentru a menține siguranța și performanța setului.

1. Mașină MODEL 22cpm/24cpm

2. Mașină MODEL 28cpm/31cpm


UNITATEA PRINCIPALĂ

Despachetarea

1. Despachetarea

Model OC

1. Scoateți cutia de ambalare.

2. Scoateți materialul de amortizare și pungile de plastic.


Model standard 500 de coli x 1

1. Scoateți cutia de ambalare.

2. Scoateți materialul de amortizare și pungile de plastic.


Model standard 500 de coli x 2

1. Scoateți cutia de ambalare.

2. Scoateți materialul de amortizare și pungile de plastic.


2. Bandă de fixare și material de protecție

Model OC

Model standard 500 de coli x 1

Model standard 500 de coli x 2

3. Verificarea articolelor ambalate


Nr.	Denumirea pieselor	Cantitate	Observație
1	Cablu de alimentare CA	1
2	Revelator	1	BP-20M22/ 20M24/
3	Cartuș de toner	1	Numai 21M22
2	Revelator	Nu	Numai BP-20M28/ 20M31
3	Cartuș de toner	Nu
4	Manual	1
5	CD-ROM	1	Numai Asia
6	Ghid de pornire	1
7	Foaie de protecție	1
8	Soluție de curățare sticlă	1

4. Eliberare blocare

(1) Eliberarea materialului de amortizare RSPF.

1. Scoateți materialul de amortizare RSPF.


(2) Eliberarea blocării scanerului (unitatea cu 2/3 oglinzi)

1. Scoateți șurubul de fixare a unității optice și scoateți eticheta de notificare.


2. Atașați foaia de protecție.

3. Șurubul de fixare este necesar la transportul aparatului. Păstrați-l în tavă.



(3) Eliberarea blocării plăcii de rotație a tăvii

1. Trageți tava și scoateți materialul de fixare a plăcii de rotație și eticheta de notificare a tăvii.
   TAVĂ DE ALIMENTARE CU HÂRTIE DE 250 DE COLI


   TAVĂ DE ALIMENTARE CU HÂRTIE DE 500 DE COLI
   Atașați materialul de fixare scos în poziția indicată în figură pentru depozitare. (Numai pentru tava de alimentare cu hârtie de 500 de coli)


(4) Îndepărtarea foliei de protecție a tamburului.

1. Deschideți ușa din dreapta și scoateți distanțierul de transfer din unitatea ușii laterale.


Instalare

<Notă înainte de instalare>
* Când conectați unitatea principală cu sertarul de hârtie opțional, mai întâi despachetați și instalați sertarul de hârtie, apoi despachetați unitatea principală și așezați-o în siguranță pe sertarul de hârtie înainte de a instala unitatea principală.

1. Instalarea revelatorului

Aveți grijă să nu puneți amprente sau murdărie uleioasă pe suprafața rolei. Nu țineți carcasa adiacentă rolei DV cu putere.

1. Deschideți tava de bypass și deschideți capacul lateral.


2. Deschideți capacul frontal.


3. Scoateți conectorul.
   Slăbiți șurubul de fixare al unității de developare și scoateți unitatea de developare.

4. Scoateți șuruburile.

5. Scoateți capacul superior DV.

6. În timp ce rotiți rola MG în direcția săgeții, introduceți uniform revelatorul în rezervorul de revelator, astfel încât să nu se reverse.
   * Agitați bine punga de revelator înainte de a o deschide.


7. Atașați capacul superior DV.


8. Strângeți șuruburile.

   * Verificați dacă sigiliul DV nu are revelator. Dacă revelatorul este atașat de sigiliul DV, curățați-l.
   * După introducerea revelatorului, nu înclinați sau agitați cartușul de revelator.
   * Verificați dacă ambele capete ale sigiliilor DV nu sunt introduse în capacul revelatorului.
9. Atașați unitatea de developare la unitatea principală.

10. Fixați unitatea de developare cu șurubul. Conectați cablajul unității de developare la aparat.


SIMULARE

Generalități și scop

Modul de simulare are următoarele funcții, pentru a afișa starea de funcționare a mașinii, a identifica poziția defecțiunii și cauzele într-o etapă anterioară și pentru a configura și regla eficient mașina pentru o mai bună întreținere.

1. Diverse ajustări Diverse ajustări
2. Setarea specificațiilor și funcțiilor
3. Anularea defecțiunilor
4. Verificarea funcționării
5. Verificarea contoarelor, ștergerea setărilor
6. Verificarea datelor despre condițiile de funcționare a mașinii (istoric), ștergere
7. Transportul diverselor date (ajustări, setări, funcționare, contoare etc.).

Procedurile de operare și afișajele depind de designul panoului de operare al mașinii.

Pornirea simulării

1. Intrarea în modul de simulare
   1. Mașină în modul Copiere: tasta [#] -> tasta [*] -> tasta [C] -> tasta [*] -> Gata pentru introducerea codului principal al simulării.

   2. Introducerea unui cod principal cu ajutorul tastelor numerice -> tasta START ON.
   3. Introducerea unui cod secundar cu ajutorul tastelor numerice -> tasta START ON.
   4. Selectați un element cu ajutorul tastei săgeată.
   5. Mașina intră în modul corespunzător elementului selectat.
      Apăsați tasta [START] pentru a începe operațiunea de simulare,
      Pentru a anula modul de simulare curent și a schimba codul principal și codul secundar, apăsați tasta [STOP].
2. Anularea modului de simulare pentru a reveni la modul normal
   1. Apăsați tasta [CA].

      Nu opriți alimentarea când mașina este în modul de simulare.
      Dacă întrerupătorul de alimentare este oprit în modul de simulare, poate rezulta o funcționare defectuoasă. În acest caz, opriți/porniți sursa principală de alimentare.

2. Instalarea cartușului de toner
   1. Scoateți cartușul de toner nou din cutie. Apucați cartușul de ambele părți și scuturați-l orizontal de patru sau cinci ori.

   2. Introduceți cartușul de toner de-a lungul ghidajelor până când se blochează în poziție, împingând în același timp maneta de eliberare a blocării. Dacă există murdărie sau praf pe cartușul de toner, îndepărtați-l înainte de a instala cartușul.

3. Setarea nivelului de control al referinței de densitate a tonerului
   1. Cu capacul frontal deschis, porniți alimentarea mașinii și introduceți SIM25-02.
      NOTĂ: Când mașina nu este în modul de simulare, dacă capacul frontal este închis și alimentarea mașinii este pornită, codul de eroare F2-40 va apărea din cauza neexecutării SIM25-02 numai pentru timpul inițial de setare. Prin urmare, dacă codul de eroare F2-40 apare din cauza neexecutării SIM25-02, executați din nou SIM25-02 conform procedurii obișnuite (pe baza C-I,2,3) numai pentru timpul inițial de setare.
      * Este necesar să instalați cartușul de toner pentru a porni această simulare.
   2. Închideți dulapul frontal.
   3. După ce selectați K cu "I" de la tasta "10", apăsați tasta [START] și executați SIM25-02.
      NOTĂ: Este nevoie de aproximativ 2 minute pentru a executa complet SIM25-02.
      În timpul execuției acestei simulări, capacul frontal nu trebuie deschis și alimentarea mașinii nu trebuie oprită.
   4. Confirmați că se afișează "COMPLETE" (COMPLET). [Elemente de confirmare]
      • COMPLETE (COMPLET) este afișat.
      • Nu există afișaj de eroare (EE-EL, EE-EU, EE-EC).
      • Verificați dacă nu există zgomot anormal în procesul un.

4. Configurarea tăvii

(1) Setarea implicită a tăvii

1. Apăsați tasta [FUNCȚIE SPECIALĂ].


2. Selectați "System Settings" (Setări de sistem) cu tasta [] și apăsați tasta [OK].
3. Introduceți codul PIN al administratorului cu tastele numerice. "00000"
   • " * " apare pentru fiecare cifră pe care o introduceți.
   • Apare ecranul de selectare a modului.
4. Selectați [COPY] (COPIERE) cu tasta [].
5. Apăsați tasta [OK].
6. Selectați [Default Tray Setting] (Setare implicită a tăvii) cu tasta [ ] .
7. Apăsați tasta [OK] și urmați instrucțiunile de pe ecranul de setare.
8. Selectați tava dorită cu tasta [ ] .
9. Apăsați tasta [OK].

(2) Modificarea setării dimensiunii hârtiei a unei tăvi

1. Apăsați tasta [FUNCȚIE SPECIALĂ].
2. Apăsați tasta [ ] pentru a selecta "Paper Size Set" (Setare dimensiune hârtie)
3. Apăsați tasta [ ] pentru a selecta tava de hârtie pentru care se modifică dimensiunea hârtiei.
4. Apăsați tasta [] și apăsați tastele [ ] pentru a selecta dimensiunea hârtiei.
5. Apăsați tasta [OK].

(3) Modificarea tipului de hârtie al unei tăvi

1. Apăsați tasta [FUNCȚIE SPECIALĂ].
2. Apăsați tasta [ ] pentru a selecta "Paper Type Set" (Setare tip de hârtie)
3. Selectați tava cu tasta [ ] și apăsați tasta [OK].
4. Selectați tipul de hârtie dorit și apăsați tasta [OK].

(4) Configurarea dimensiunii tăvii

1. Scoateți tava de hârtie. Trageți ușor tava până când se oprește. Dacă a mai rămas hârtie în tavă, scoateți-o.


2. Reglați plăcile de ghidare A și B, strângând manetele de blocare și glisându-le pentru a se potrivi cu dimensiunile verticale și orizontale ale hârtiei care urmează să fie încărcată. Plăcile de ghidare a hârtiei A și B pot glisa, glisați fiecare placă de ghidare în timp ce strângeți maneta de blocare.


Notă: Scoateți placa despărțitoare. Mutați placa despărțitoare până la capăt spre partea de deschidere de alimentare cu hârtie (partea dreaptă) și trageți în sus pentru a o scoate. Introduceți placa despărțitoare scoasă în A.

5. Configurarea specificațiilor

Utilizați simularea 26-6 pentru a seta destinația mașinilor.

SIM	Nr.	Conținut
26	6	Folosit pentru a seta destinația.

După finalizarea setărilor de destinație, modificați valorile setate pentru a personaliza următoarele setări.

SIM	Nr.	Conținut
26	5	Folosit pentru a seta modul de numărare al contorului total și al contorului de întreținere.
	18	Folosit pentru a seta DA/NU al modului de economisire a tonerului.

Verificarea calității imaginii

1. Elemente de execuție

Executați următoarele elemente.

Nr.	Element	SIM
1	Verificarea copiei cu echilibrul de gri și densitatea	-
2	Verificarea imprimantei cu echilibrul de gri/densitatea	64-5

Când există defecte într-o imagine cauzate de conținutul menționat mai sus, efectuați următorul conținut și confirmați o imagine.

Nr.	Element	SIM
3	Ajustarea copiei cu echilibrul de gri (Ajustare manuală)	46-16
4	Ajustarea imprimantei cu echilibrul de gri (Ajustare manuală)	67-25
5	Imprimare/scanare imagine descentrată, ajustarea poziției marginii de început	50-10

2. Descriere

(1) Metoda 1 de verificare a copiei cu echilibrul de gri și densitatea

Faceți o copie a diagramei de testare a griurilor (UKOG-0162FCZZ) pentru a verifica dacă echilibrul de gri/densitatea sunt adecvate.

1. Puncte de reținut pentru verificarea densității pentru modul de copiere alb-negru
   Utilizați diagrama de testare a griurilor (UKOG-0162FCZZ), setați expunerea la "3" în modul Text/Fotografie imprimată și faceți o copie pentru a verifica densitatea. Toate ajustările echilibrului de gri în modul de ajustare utilizator trebuie setate la implicit (centru).
   Verificare folosind o diagramă de testare pentru gri (UKOG-0162FCZZ)
   Verificați dacă următoarele condiții sunt îndeplinite când verificați densitatea unei diagrame de testare pentru gri pentru copiere.


(2) Metoda de verificare a imprimantei cu echilibrul de gri/densitatea
Executați SIM 64-5 pentru a imprima modelul de testare a imprimării.

Densitatea imprimării ar trebui să se schimbe treptat de la mai deschis la mai închis. Asigurați-vă că densitatea nu se schimbă în sens opus. Nivelul de densitate al tuturor culorilor ar trebui să fie egal.

(3) Ajustarea copiei cu echilibrul de gri (Ajustare manuală)
Aceasta este pentru a ajusta densitatea fiecărui nivel pentru copierea alb-negru.
Această ajustare este necesară în următorul caz:

• Densitatea copierii automate alb-negru nu este adecvată.

1. Introduceți modul Simulare 46-16.
2. Selectați nivelul de densitate (punctul) pentru ajustare folosind tastele [ ]. Introduceți valoarea de ajustare folosind tastele numerice.

Element	Afișaj	Descriere	Valoare minimă	Valoare maximă	Valoare implicită
K	POINTI K- POINT17 K	Punctul 1 - Punctul 17	1	255	128

3. Apăsați tasta [OK] (pentru a stoca valoarea setată). Măriți valoarea de ajustare pentru a crește densitatea, micșorați valoarea pentru a micșora densitatea.
4. Apăsarea tastei [Start] va imprima modelul de ajustare. Deși este posibil să verificați densitatea la fiecare nivel de densitate (punct) referindu-vă la acest model, este mai bine să faceți o copie și să verificați rezultatul.
5. Faceți o copie și verificați rezultatul ajustării. Comutați între modul de simulare și modul de copiere înainte și înapoi pentru a face o ajustare referindu-vă la imaginea de copiere reală. Repetați această procedură până când imaginea de copiere este satisfăcătoare.

(4) Ajustarea imprimantei cu echilibrul de gri (Ajustare manuală)

1. Introduceți modul Simulare 67-25.
2. Selectați culoarea folosind tasta [10].
3. Introduceți valoarea de ajustare folosind tasta [10]. Și apăsați tasta [OK]. Intervalul valorii de ajustare disponibile este de la 1 la 255. Măriți valoarea de ajustare pentru a crește densitatea, micșorați valoarea pentru a micșora densitatea.
   Repetați pașii 2) până la 3) până când ajustarea este satisfăcătoare.
   (Consultați secțiunea pentru verificarea echilibrului de culoare și a densității pentru imprimare)


(5) Imprimare/scanare imagine descentrată, ajustarea poziției marginii de început

1. Ajustarea măririi imaginii de imprimare (Direcția principală de scanare)
   1. Introduceți modul Simulare 50-10.
   2. Încărcați hârtie A4 (Ilx8.5) sau A3 (Ilx17) într-o tavă de hârtie.
   3. Selectați tava de hârtie cu hârtia încărcată în pasul 2) folosind tastele [T II.
   4. Apăsați tasta [Start]. Modelul de verificare va fi imprimat.
   5. Verificați dacă dimensiunea modelului de verificare imprimat este de 240±1,2 mm.

      Efectuați pasul de mai jos dacă rezultatul nu este satisfăcător:
   6. Modificați elementul de setare 1: BK-MAG.
      Lungimea se va schimba cu 0,1 mm prin schimbarea valorii cu una. Măriți valoarea pentru a crește mărirea către direcția principală de scanare pentru imaginea BK. Micșorați valoarea pentru a micșora mărirea. Repetați pașii 2) până la 6) până când se obține un rezultat satisfăcător
2. Ajustarea poziției imaginii de imprimare (Direcția principală de scanare, direcția secundară de scanare)

Notă
Asigurați-vă că următorul element este în stare adecvată înainte de ajustare:

• ADJ 3-A Ajustarea măririi imaginii de imprimare (Direcția principală de scanare)

1. Introduceți modul Simulare 50-10.
2. Încărcați hârtie A4 (Ilx8.5) sau A3 (Ilx17) într-o tavă de hârtie.
3. Apăsați tasta [Start]. Modelul de verificare va fi imprimat
4. Verificați imaginea pe modelul de verificare și vedeți dacă elementele de mai jos sunt la valoarea standard.

	Descriere	Valoare de ajustare standard
X	Zonă goală pe marginea de început	4,0±1,Omm
Y	Zonă goală pe marginea de final	1,0 mm până la 5,0 mm
Z1/Z2	Zonă goală pe față/spate	Total 4,0±2,0 mm

* Spațiul gol pentru Z1 și Z2 ar trebui să fie de 1 mm sau mai mult pe ambele părți. Efectuați pasul de mai jos dacă rezultatul nu este satisfăcător:

5. Modificați valoarea de ajustare, apăsați tasta [Start] și imprimați modelul de verificare.
   Repetați pașii 3) până la 6) până când condițiile enumerate în pasul 5) sunt îndeplinite.
   Dimensiunea se va schimba cu aprox. 0,1 mm prin schimbarea valorii cu una.
   Direcția principală de scanare: Poziția de imprimare se deplasează spre partea din spate pe măsură ce valoarea de ajustare crește.
   Direcția secundară de scanare: Poziția de imprimare se deplasează spre marginea de final a direcției de transport a hârtiei pe măsură ce valoarea de ajustare crește.

	Nr.	Element	Tava țintă
Poziția de imprimare spre direcția principală de scanare	4	MAIN-MFT	Tava de alimentare manuală
	5	MAIN-CSI	Tava 1
	6	MAIN-CS2	Tava 2
	7	MAIN-CS3	Tava 3
	8	MAIN-CS4	Tava 4
	9	MAIN-ADU	Partea 2 pentru imprimarea duplex
Poziția de imprimare spre sub direcția de scanare	10	SUB-MFT	Tava de alimentare manuală
	11	SUB-CSI	Tava 1
	12	SUB-CS2	Tava 2
	13	SUB-CS3	Tava 3
	14	SUB-CS4	Tava 4
	15	SUB-ADU	Partea 2 pentru imprimarea duplex
Direcția principală de scanare	2	MAIN-STD	Toate tăvile
Poziția de imprimare spre direcția secundară de scanare	3	SUB-STD	Toate tăvile

Notă
Elementele de setare "2: MAIN-STD" și "3: SUB-STD" sunt pentru a schimba toate pozițiile de imprimare.
Executați-le dacă este necesară ajustarea tuturor tăvilor după înlocuirea LSU etc.
(Numai tava de alimentare cu hârtie cu 500 de coli)
Dacă procedura de mai sus nu oferă un rezultat de ajustare satisfăcător, efectuați următoarea ajustare.

6. Slăbiți șuruburile de ajustare descentrate ale tăvii de alimentare cu hârtie (2 buc.) în secțiunea centrală a plăcii de ridicare a tăvii de alimentare cu hârtie și schimbați poziția unității de angrenaj în direcția cadrului față/spate.
   Repetați procedurile de ajustare de la 3).


BP-CS11 (TAVĂ DE ALIMENTARE CU HÂRTIE DE 500 DE COLI), BP-DE11 (STAND/SERTAR DE HÂRTIE 2x500 COLI)

Despachetarea

1. Verificarea articolelor împachetate

BP-CS11

BP-DE11

NR.	Denumire	Cantitate
1	Șuruburi de fixare (M3x6 S-tyte)	2
2	Șuruburi de fixare (M4x8 S-tyte)	4
3	Șuruburi de fixare (M4x12 P-tyte)	6
4	Etichetă de indicare a dimensiunii	1
5	Suport pentru margine	1
6	Placă	4
7	Capac pentru cablaj	1
8	Unitate de acționare a conexiunii	1
9	Șuruburi de fixare (M4x12 P-tyte)	10
10	Placă	4
II	Etichetă de indicare a dimensiunii	2
12	Cablaj	1
13	Șuruburi de fixare (M3x6 S-tyte)	1

2. Îndepărtarea benzii de fixare și a materialului de protecție
   1. Îndepărtarea tăvii de alimentare cu hârtie de 500 de coli.
      BP-CS11

   2. Îndepărtarea standului/sertarului de hârtie 2x500 de coli.
      BP-DE11


3. Îndepărtarea benzii de fixare și a materialului de protecție
   1. Îndepărtați tava de alimentare cu hârtie de 500 de coli din punga de polietilenă și îndepărtați banda de fixare și materialul de protecție.


      Deoarece dulapul din spate nu a fost înșurubat, îndepărtați banda și nu lăsați dulapul din spate la îndemână.


2. Îndepărtați standul/sertarul de hârtie 2x500 de coli din punga de polietilenă și îndepărtați banda de fixare și materialul de protecție.



   Deoarece dulapul din spate nu a fost înșurubat, îndepărtați banda și nu lăsați dulapul din spate la îndemână.


Instalare

<Precauții pentru instalare>
Înainte de efectuarea instalării, verificați dacă indicatorul luminos de date de sub acesta nu este aprins sau nu clipește.

1. Opriți alimentarea unității principale
   1. Verificați dacă panoul de operare este oprit, apoi opriți comutatorul de alimentare.
   2. Deconectați ștecherul de alimentare de la priza de alimentare.
2. Instalați unitatea principală pe BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Utilizați forța fizică a două persoane pentru a ridica unitatea principală.

   Așezați cu grijă unitatea principală pe caseta opțională, aliniind și introducând cele 3 proeminențe de localizare ale tăvii opționale în orificiile de localizare de pe partea inferioară a unității principale.


Notă
Unitatea principală nu poate fi atașată direct la BP-DE11 cu BP-20M22/BP-20M24/BP-20M24L.

1. Îndepărtați tava unității principale.

2. Îndepărtați capacul din spate al BP-CS11

3. Așezați unitatea principală în BP-CS11.
   Fiți atenți la poziția proeminenței care este partea de conexiune a BP-CS11.
   * BP-DE11 nu poate fi atașat la unitatea principală.

   Coborâți corpul principal drept.


4. Scoateți tava BP-CS11.

5. Îndepărtați șuruburile și capacul din spate.


6. Aliniați plăcile de conectare din stânga și din dreapta cu orificiile pentru șuruburi de pe corp și fixați-le cu șuruburi.

7. Atașați suportul pentru margine la cadrul principal.


8. Îndepărtați șuruburile.
   Aveți grijă la șuruburile diferite de sus și de jos.

9. Treceți cablajul BP-CS11 la suportul pentru margine.


10. Treceți cablajul BP-CS11 la capacul cablajului. Apoi, îndoiți și agățați capacul cablajului așa cum se arată în figură pentru a acoperi cablajul.

11. Fixați capacul cablajului care acoperă cablajul la PWB de înaltă tensiune cu șuruburile.


12. Treceți cablajul BP-CS11 la șeile de sârmă și conectați cablajul la MFPC PWB așa cum se arată în figură.
    Apoi, fixați șeile de sârmă pe mașină așa cum se arată în figură.

13. Fixați unitatea de acționare a conexiunii la unitatea principală cu șurubul.
    Notă
    Aveți grijă să nu mușcați cablajul la instalare.


14. Returnați capacul din spate la unitatea principală și la BP-CS11.

15. Returnați tava la unitatea principală.


16. Atașați foaia de afișare a dimensiunii la tavă și returnați tava la BP-CS11.

17. După instalarea biroului, faceți ajustări.

3. Instalați BP-CS11 pe BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Notă
   Unitatea principală nu poate fi atașată direct la BP-DE11 cu 20M22/BP-20M24/BP-20M24L.
   1. Așezați BP-CS11 pe BP-DE11.

   2. Îndepărtați tava BP-CS11 și tava superioară BP-DE11.

   3. Aliniați plăcile de conectare din stânga și din dreapta cu orificiile pentru șuruburi de pe corp și fixați-le cu șuruburi. Fixați BP-CS11 și BP-DE11 cu șuruburi.

   4. Tăiați zona indicată în figura următoare. (BP-CS11).


5. Așezați unitatea principală în BP-CS11 și BP-DE11.
   *Referință: Instalați unitatea principală pe BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Treceți borna rotundă prin orificiu. Atașați borna rotundă cu șurubul.
   (Articole împachetate nr. 13)

7. Conectați cablajul la Desk control PWB așa cum se arată în figură.

8. Treceți cablajul prin orificiu.

9. Conectați cablajul la corpul principal MFPC PWB și efectuați procesarea firelor.
   (Partea corpului principal are aceeași cale ca BP-CS11)

10. Returnați capacul din spate la unitatea principală, BP-CS11I și BP-DE11.

11. Returnați tava la unitatea principală, BP-CS11 și BP-DE11.

12. Atașați foaia de afișare a dimensiunii la tavă și returnați tava la BP-CS11 și BP-DE11.

13. După instalarea biroului, faceți ajustări.


4. Instalați unitatea principală pe BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Numai pentru Thailanda))

   Utilizați forța fizică a două persoane pentru a ridica unitatea principală.

   Așezați cu grijă unitatea principală pe caseta opțională, aliniind și introducând cele 3 proeminențe de localizare ale tăvii opționale în orificiile de localizare de pe partea inferioară a unității principale.

   1. Metoda de instalare este aceeași cu B.
   2. Metoda de conectare a cablajului este aceeași cu C.
      *Capacul cablajului este atașat la corpul principal.
   3. După instalarea biroului, faceți ajustări.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Despachetarea

Despachetați pachetul și verificați dacă toate piesele sunt furnizate.

NR.	Denumire	Cantitate
		BP-DS13	BP-DS12
1	Șuruburi de fixare (M4x10 S-tyte)	2	4
2	Șuruburi de fixare (M4x10 P-tyte)	4	4
3	Placă de fixare față stânga	Nu	1
4	Placă de fixare față dreapta	Nu	1
5	Placă de fixare spate	2	2

Instalare

Notă
Conexiunea cu unitatea principală este aceeași ca mai jos.

1. Scoateți tava unității BP-CS11 sau a unității principale.


2. Așezați BP-CS11 sau unitatea principală pe suport. Potriviți știfturile de poziționare ale suportului (2 locuri) cu orificiile de poziționare ale BP-CS11.

3. Fixați suportul cu BP-CS11 cu ajutorul șurubului de fixare.



4. Fixați tava BP-CS11.

5. Fixați capacul din spate al BP-CS11.

6. Rotiți dispozitivele de reglare pentru a fixa mașina pe suprafața podelei, astfel încât să nu se miște. Conectați la BP-DS13
   Conectați la BP-DS13

   Conectați la BP-DS12


Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manual pentru Sharp BP-20M22, BP-20M24, BP-20M31

Limbi disponibile
