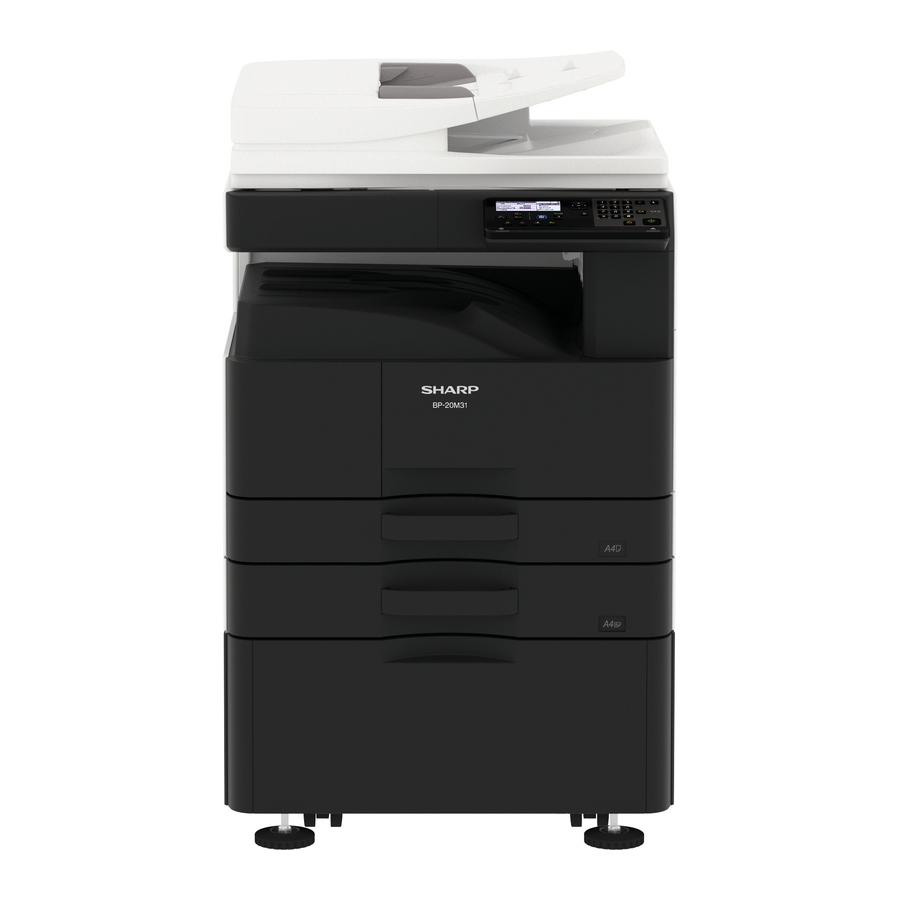

Sharp BP-20M22, BP-20M24, BP-20M31 -käyttöohje

MÄÄRITYS

Järjestelmäkokoonpanot

Osat, jotka on merkitty merkillä "", ovat tärkeitä laitteen turvallisuuden ylläpitämiseksi. Muista vaihtaa nämä osat määritettyihin osiin laitteen turvallisuuden ja suorituskyvyn ylläpitämiseksi.

1. 22 cpm / 24 cpm MALLI-laite

2. 28 cpm / 31 cpm MALLI-laite


PÄÄYKSIKKÖ

Pakkauksen purkaminen

1. Pakkauksen purkaminen

OC-malli

1. Poista pakkauslaatikko.

2. Poista pehmuste ja muovipussit.


500 arkkia x 1 Vakiomalli

1. Poista pakkauslaatikko.

2. Poista pehmuste ja muovipussit.


500 arkkia x 2 Vakiomalli

1. Poista pakkauslaatikko.

2. Poista pehmuste ja muovipussit.


2. Kiinnitysteippi ja suojamateriaali

OC-malli

500 arkkia x 1 Vakiomalli

500 arkkia x 2 Vakiomalli

3. Pakattujen tuotteiden tarkistus


Nro	Osien nimi	Määrä	Huomautus
1	AC-johto	1
2	Kehitin	1	BP-20M22/ 20M24/
3	Värikasetti	1	vain 21M22
2	Kehitin	Ei	vain BP-20M28/ 20M31
3	Värikasetti	Ei
4	Käyttöohje	1
5	CD-ROM	1	vain Aasia
6	Aloitusopas	1
7	Suojalevy	1
8	Lasinpuhdistusaine	1

4. Lukituksen vapautus

(1) RSPF-pehmustemateriaalin vapautus.

1. Poista RSPF-pehmustemateriaali.


(2) Skannerin (2/3 peiliyksikkö) lukituksen vapautus

1. Irrota optisen yksikön kiinnitysruuvi ja poista huomautustarra.


2. Kiinnitä suojalevy.

3. Kiinnitysruuvia tarvitaan konetta kuljetettaessa. Säilytä sitä lokerossa.



(3) Lokeropyörimislevyn lukituksen vapautus

1. Vedä lokero ulos ja poista pyörimislevyn kiinnitysmateriaali ja lokeron huomautustarra.
   250 ARKIN PAPERILOKERO


   500 ARKIN PAPERILOKERO
   Kiinnitä irrotettu kiinnitysmateriaali kuvan osoittamaan kohtaan säilytystä varten. (vain 500 arkin paperilokero)


(4) Rummun suojalevyn irrotus.

1. Avaa oikea luukku ja vedä siirto-osa ulos sivuluukun yksiköstä.


Asennus

<Huomautus ennen asennusta>
* Kun pääyksikkö yhdistetään valinnaiseen paperilokeroon, pura ja asenna ensin paperilokero, pura sitten pääyksikkö ja aseta pääyksikkö tukevasti paperilokeron päälle ennen pääyksikön asentamista.

1. Kehittimen asennus

Varo jättämästä sormenjälkiä tai öljyistä likaa telan pinnalle. Älä pidä koteloa tiukasti kiinni DV-telan vieressä.

1. Avaa ohituslokero ja avaa sivukansi.


2. Avaa etukansi.


3. Irrota liitin.
   Löysää kehitysyksikön kiinnitysruuvia ja vedä kehitysyksikkö ulos.

4. Irrota ruuvit.

5. Irrota DV-yläkansi.

6. Pyöritä MG-telaa nuolen suuntaan ja syötä kehitin tasaisesti kehittimen säiliöön siten, että se ei täyty liikaa.
   * Ravista kehittimen pussia riittävästi ennen sen avaamista.


7. Kiinnitä DV-yläkansi.


8. Kiristä ruuvit.

   * Tarkista, ettei DV-tiivisteessä ole kehitintä. Jos DV-tiivisteeseen on tarttunut kehitintä, puhdista se.
   * Kehittimen syöttämisen jälkeen älä kallista tai ravista kehittimen kasettia.
   * Tarkista, että DV-tiivisteiden molemmat päät eivät ole kehittimen kannessa.
9. Kiinnitä kehitysyksikkö pääyksikköön.

10. Kiinnitä kehitysyksikkö ruuvilla. Liitä kehitysyksikön johdinsarja laitteeseen.


SIMULOINTI

Yleistä ja tarkoitus

Simulointitilassa on seuraavat toiminnot: koneen toimintatilan näyttäminen, ongelmakohtien ja syiden tunnistaminen varhaisessa vaiheessa sekä koneen tehokas asennus ja säätö parannetun huollettavuuden saavuttamiseksi.

1. Erilaiset säädöt Erilaiset säädöt
2. Tekniset tiedot ja toiminnot
3. Vian poisto
4. Toimintojen tarkistus
5. Laskurien tarkistus, nollaus
6. Koneen toimintaolosuhteet (historiat) tietojen tarkistus, nollaus
7. Erilaiset (säädöt, asetukset, toiminta, laskurit jne.) tiedonsiirto.

Toimintatavat ja näytöt riippuvat koneen käyttöpaneelin suunnittelusta.

Simuloinnin käynnistäminen

1. Simulointitilaan siirtyminen
   1. Kone kopiointitilassa: [#]-näppäin -> [*]-näppäin -> [C]-näppäin -> [*]-näppäin -> Valmis simuloinnin pääkoodin syöttämiseen.

   2. Pääkoodin syöttäminen numeronäppäimistöllä -> START-näppäin PÄÄLLÄ.
   3. Alikoodin syöttäminen numeronäppäimistöllä -> START-näppäin PÄÄLLÄ.
   4. Valitse kohde nuolinäppäimellä.
   5. Kone siirtyy valittua kohdetta vastaavaan tilaan.
      Paina [START]-näppäintä aloittaaksesi simulointitoiminnon,
      Peruuta nykyinen simulointitila ja muuta pääkoodia ja alikoodia painamalla [STOP]-näppäintä.
2. Simulointitilan peruuttaminen ja normaaliin tilaan palaaminen
   1. Paina [CA]-näppäintä.

      Älä katkaise virtaa, kun kone on simulointitilassa.
      Jos virta katkaistaan simulointitilassa, siitä voi aiheutua toimintahäiriö. Katkaise ja kytke tällöin päävirtalähde.

2. Värikasetin asennus
   1. Poista uusi värikasetti laatikosta. Tartu kasettiin molemmilta puolilta ja ravista sitä vaakasuunnassa neljä tai viisi kertaa.

   2. Työnnä värikasetti ohjaimia pitkin, kunnes se lukittuu paikalleen työntäessäsi lukituksen vapautusvipua. Jos värikasetissa on likaa tai pölyä, poista se ennen kasetin asentamista.

3. Väritiheyden vertailutason asetus
   1. Kun etukansi on auki, kytke koneeseen virta ja syötä SIM25-02.
      HUOMAUTUS: Jos kone ei ole simulointitilassa, jos etukansi suljetaan ja koneen virta kytketään päälle, F2-40-häiriökoodi ilmenee, koska SIM25-02 ei ole suoritettu vain alkuasetusaikana. Siksi, jos F2-40-häiriökoodi ilmenee SIM25-02:n suorittamatta jättämisen vuoksi, suorita SIM25-02 uudelleen normaalin menettelyn mukaisesti (perustuu C-I,2,3:een) vain alkuasetusaikana.
      * Värikasetti on asennettava, jotta tämä simulointi voidaan aloittaa.
   2. Sulje etukotelo.
   3. Kun olet valinnut K:n näppäimen "10" kohdasta "I", paina [START]-näppäintä ja suorita SIM25-02.
      HUOMAUTUS: SIM25-02:n suorittaminen kokonaan kestää noin 2 minuuttia.
      Tämän simuloinnin aikana etukantta ei saa avata eikä koneen virtaa saa katkaista.
   4. Vahvista, että "COMPLETE" (VALMIS) tulee näkyviin. [Vahvistuskohdat]
      • COMPLETE (VALMIS) tulee näkyviin.
      • Virhettä (EE-EL, EE-EU, EE-EC) ei näy.
      • Tarkista, ettei prosessissa ole epänormaalia kohinaa.

4. Lokeron asetukset

(1) Oletuslokeron asetus

1. Paina [SPECIAL FUNCTION] (ERIKOISTOIMINTO) -näppäintä.


2. Valitse "System Settings" (Järjestelmäasetukset) -kohde []-näppäimellä ja paina [OK]-näppäintä.
3. Syötä järjestelmänvalvojan PIN-koodi numeronäppäimillä. "00000"
   • " * " tulee näkyviin jokaista syöttämääsi numeroa kohden.
   • Tilan valintanäyttö tulee näkyviin.
4. Valitse [COPY] (KOPIO) []-näppäimellä.
5. Paina [OK]-näppäintä.
6. Valitse [Default Tray Setting] (Oletuslokeron asetus) [ ] -näppäimellä.
7. Paina [OK]-näppäintä ja noudata asetusnäytön ohjeita.
8. Valitse haluamasi lokero [ ] -näppäimellä.
9. Paina [OK]-näppäintä.

(2) Lokeron paperikoon asetuksen muuttaminen

1. Paina [SPECIAL FUNCTION] (ERIKOISTOIMINTO) -näppäintä.
2. Paina [ ] -näppäintä valitaksesi "Paper Size Set" (Paperikoon asetus)
3. Paina [ ] -näppäintä valitaksesi paperilokeron, jonka paperikokoa muutetaan.
4. Paina []-näppäintä ja paina [ ] -näppäimiä valitaksesi paperikoon.
5. Paina [OK]-näppäintä.

(3) Lokeron paperityypin muuttaminen

1. Paina [SPECIAL FUNCTION] (ERIKOISTOIMINTO) -näppäintä.
2. Paina [ ] -näppäintä valitaksesi "Paper Type Set" (Paperityypin asetus)
3. Valitse lokero [ ] -näppäimellä ja paina [OK]-näppäintä.
4. Valitse haluamasi paperityyppi ja paina [OK]-näppäintä.

(4) Lokeron koon asetus

1. Vedä paperilokero ulos. Vedä lokeroa varovasti ulos, kunnes se pysähtyy. Jos lokerossa on vielä paperia, poista se.


2. Säädä ohjainlevyjä A ja B puristamalla niiden lukitusvipuja ja liu'uttamalla niitä, jotta ne vastaavat ladattavan paperin pysty- ja vaakasuuntaisia mittoja. Paperinohjainlevyt A ja B voivat liukua, liu'uta kutakin ohjainlevyä puristamalla samalla lukitusvipua.


Huomautus: Irrota jakolevy. Siirrä jakolevy kokonaan paperinsyöttöaukon puolelle (oikealle puolelle) ja vedä ylös irrottaaksesi sen. Aseta irrotettu jakolevy kohtaan A.

5. Teknisten tietojen asetus

Käytä simulointia 26-6 koneiden määränpään asettamiseen.

SIM	Nro	Sisältö
26	6	Käytetään määränpään asettamiseen.

Kun määränpääasetukset on suoritettu, muuta asetettuja arvoja mukauttaaksesi seuraavat asetukset.

SIM	Nro	Sisältö
26	5	Käytetään kokonaislaskurin ja ylläpitolaskurin laskentatilan asettamiseen.
	18	Käytetään väriaineen säästötilan KYLLÄ/EI asettamiseen.

Kuvanlaadun tarkistus

1. Suoritettavat kohdat

Suorita seuraavat kohdat.

Nro	Kohde	SIM
1	Kopioi harmaasävyjen tasapainon ja tiheyden tarkistus	-
2	Tulostimen harmaasävyjen tasapainon/tiheyden tarkistus	64-5

Kun kuvassa on yllä mainittujen sisältöjen mukaisia vikoja, suorita seuraavat sisällöt ja vahvista kuva.

Nro	Kohde	SIM
3	Kopioi harmaasävyjen tasapainon säätö (manuaalinen säätö)	46-16
4	Tulostimen harmaasävyjen tasapainon säätö (manuaalinen säätö)	67-25
5	Tulosta/skannaa kuva epäkeskeisesti, etureunan asennon säätö	50-10

2. Kuvaus

(1) Kopioi harmaasävyjen tasapainon ja tiheyden tarkistusmenetelmä 1

Ota kopio harmaasävytestikuvasta (UKOG-0162FCZZ) varmistaaksesi, että harmaasävyjen tasapaino/tiheys on sopiva.

1. Huomioitavaa tiheyden tarkistuksessa mustavalkokopiotilassa
   Käytä harmaasävytestikuvaa (UKOG-0162FCZZ), aseta valotusarvoksi "3" teksti/tulostettu kuva -tilassa ja ota kopio tiheyden tarkistamiseksi. Kaikkien harmaasävyjen tasapainosäätöjen käyttäjän säätötilassa tulisi olla oletusarvoisia (keskitetty).
   Vahvistus käyttämällä harmaasävytestikuvaa (UKOG-0162FCZZ)
   Tarkista, täyttyvätkö seuraavat ehdot, kun vahvistat harmaasävytestikuvan tiheyden kopiota varten.


(2) Tulostimen harmaasävyjen tasapainon/tiheyden tarkistusmenetelmä
Suorita SIM 64-5 tulostustestikuvion tulostamiseksi.

Tulostustiheyden tulisi muuttua vähitellen vaaleammasta tummempaan. Varmista, että tiheys ei muutu päinvastaiseksi. Kaikkien värien tiheystason tulisi olla yhtä suuri.

(3) Kopioi harmaasävyjen tasapainon säätö (manuaalinen säätö)
Tämä on tarkoitettu jokaisen tason tiheyden säätämiseen mustavalkokopiota varten.
Tämä säätö vaaditaan seuraavissa tapauksissa:

• Automaattisen mustavalkokopion tiheys ei ole sopiva.

1. Siirry simulointitilaan 46-16.
2. Valitse säädettävä tiheystaso (piste) käyttämällä [] -näppäimiä. Anna säätöarvo käyttämällä numeronäppäimiä.

Kohde	Näyttö	Kuvaus	Pienin arvo	Suurin arvo	Oletusarvo
K	POINTI K- POINT17 K	Piste 1 - piste 17	1	255	128

3. Paina [OK]-näppäintä (asetetun arvon tallentamiseksi). Lisää säätöarvoa tiheyden lisäämiseksi, pienennä arvoa tiheyden pienentämiseksi.
4. [Start]-näppäimen painaminen tulostaa säätökuvion. Vaikka tiheys on mahdollista vahvistaa kullakin tiheystasolla (piste) viittaamalla tähän kuvioon, on parempi ottaa kopio ja vahvistaa tulos.
5. Ota kopio ja vahvista säädön tulos. Vaihda simulointitilan ja kopiotilan välillä edestakaisin säätääksesi viitaten todelliseen kopion kuvaan. Toista tämä toimenpide, kunnes kopion kuva on tyydyttävä.

(4) Tulostimen harmaasävyjen tasapainon säätö (manuaalinen säätö)

1. Siirry simulointitilaan 67-25.
2. Valitse väri käyttämällä [10]-näppäintä.
3. Anna säätöarvo käyttämällä [10]-näppäintä. Ja paina [OK]-näppäintä. Käytettävissä oleva säätöarvoalue on 1–255. Lisää säätöarvoa tiheyden lisäämiseksi, pienennä arvoa tiheyden pienentämiseksi.
   Toista vaiheet 2–3, kunnes säätö on tyydyttävä.
   (Katso osio värin tasapainon ja tiheyden vahvistamisesta tulostetta varten)


(5) Tulosta/skannaa kuva epäkeskeisesti, etureunan asennon säätö

1. Tulostuskuvan suurennuksen säätö (pääskannaussuunta)
   1. Siirry simulointitilaan 50-10.
   2. Aseta A4 (Ilx8.5)- tai A3 (Ilx17) -paperi paperilokeroon.
   3. Valitse vaiheessa 2 paperilla ladattu paperilokero käyttämällä [T II] -näppäimiä.
   4. Paina [Start]-näppäintä. Tarkistuskuvio tulostetaan.
   5. Varmista, että tulostetun tarkistuskuvion mitat ovat 240±1,2 mm.

      Suorita alla oleva vaihe, jos tulos ei ole tyydyttävä:
   6. Muuta asetuskohtaa 1: BK-MAG. Pituutta muutetaan 0,1 mm muuttamalla arvoa yhdellä. Lisää arvoa lisätäksesi suurennusta pääskannaussuuntaan BK-kuvaa varten. Pienennä arvoa pienentääksesi suurennusta. Toista vaiheet 2–6, kunnes saat tyydyttävän tuloksen
2. Tulostuskuvan asennon säätö (pääskannaussuunta, sivuskannaussuunta)

Huomautus
Varmista, että seuraava kohde on kunnossa ennen säätöä:

• ADJ 3-A Tulostuskuvan suurennuksen säätö (pääskannaussuunta)

1. Siirry simulointitilaan 50-10.
2. Aseta A4 (Ilx8.5)- tai A3 (Ilx17) -paperi paperilokeroon.
3. Paina [Start]-näppäintä. Tarkistuskuvio tulostetaan
4. Varmista kuva tarkistuskuviosta ja katso, ovatko alla olevat kohteet vakioarvossa.

	Kuvaus	Vakiosäätöarvo
X	Tyhjä alue etureunassa	4,0±1,Omm
Y	Tyhjä alue takareunassa	1,0–5,0 mm
Z1/Z2	Tyhjä alue edessä/takana	Yhteensä 4,0±2,0 mm

* Z1:n ja Z2:n tyhjän tilan tulisi olla vähintään 1 mm molemmilla puolilla. Suorita alla oleva vaihe, jos tulos ei ole tyydyttävä:

5. Muuta säätöarvoa, paina [Start]-näppäintä ja tulosta tarkistuskuvio.
   Toista vaiheet 3–6, kunnes vaiheessa 5 luetellut ehdot täyttyvät.
   Mitat muuttuvat noin 0,1 mm muuttamalla arvoa yhdellä.
   Pääskannaussuunta: Tulostusasento siirtyy takaosaa kohti säätöarvon kasvaessa.
   Sivuskannaussuunta: Tulostusasento siirtyy paperin kuljetussuunnan takareunaa kohti säätöarvon kasvaessa.

	Nro	Kohde	Kohdelokero
Tulostusasento kohti pääskannaussuuntaa	4	MAIN-MFT	Manuaalinen syöttölokero
	5	MAIN-CSI	Lokero 1
	6	MAIN-CS2	Lokero 2
	7	MAIN-CS3	Lokero 3
	8	MAIN-CS4	Lokero 4
	9	MAIN-ADU	Puoli 2 kaksipuolisessa tulostuksessa
Tulostusasento kohti sivu- skannaussuuntaa	10	SUB-MFT	Manuaalinen syöttölokero
	11	SUB-CSI	Lokero 1
	12	SUB-CS2	Lokero 2
	13	SUB-CS3	Lokero 3
	14	SUB-CS4	Lokero 4
	15	SUB-ADU	Puoli 2 kaksipuolisessa tulostuksessa
Pääskannaussuunta	2	MAIN-STD	Kaikki lokerot
Tulostusasento kohti sivuskannaussuuntaa	3	SUB-STD	Kaikki lokerot

Huomautus
Asetuskohdat "2: MAIN-STD" ja "3: SUB-STD" on tarkoitettu kaikkien tulostusasentojen muuttamiseen.
Suorita ne, jos kaikkien lokeroiden säätö on tarpeen LSU:n jne. vaihdon jälkeen.
(Vain 500 arkin paperinsyöttölokero)
Jos yllä oleva toimenpide ei anna tyydyttävää säätötulosta, tee seuraava säätö.

6. Löysää paperinsyöttölokeron epäkeskeisiä säätöruuveja (2 kpl) paperinsyöttölokeron nostolevyn keskiosassa ja muuta hammaspyöräyksikön asentoa etu-/takaosakehyksen suunnassa.
   Toista säätömenetelmät vaiheesta 3 alkaen.


BP-CS11 (500 ARKIN SYÖTTÖLAITE), BP-DE11 (JALUSTA/2x500 ARKIN PAPERILOKERO)

Pakkauksen purkaminen

1. Pakattujen tuotteiden tarkistus

BP-CS11

BP-DE11

NO.	Nimi	Määrä
1	Kiinnitysruuvit (M3x6 S-tyte)	2
2	Kiinnitysruuvit (M4x8 S-tyte)	4
3	Kiinnitysruuvit (M4x12 P-tyte)	6
4	Koon osoitintarra	1
5	Reunapidike	1
6	Levy	4
7	Johdinsarjan suojus	1
8	Liitäntäkäyttöyksikkö	1
9	Kiinnitysruuvit (M4x12 P-tyte)	10
10	Levy	4
II	Koon osoitintarra	2
12	Johdinsarja	1
13	Kiinnitysruuvit (M3x6 S-tyte)	1

2. Kiinnitysteipin ja suojamateriaalin poistaminen
   1. 500 arkin paperinsyöttölaitteen poistaminen.
      BP-CS11

   2. Jalustan/2x500 arkin paperilokeron poistaminen.
      BP-DE11


3. Kiinnitysteipin ja suojamateriaalin poistaminen
   1. Poista 500 arkin paperinsyöttölaite polyeteenipussista ja poista kiinnitysteippi ja suojamateriaali.


      Koska takakaappia ei ole ruuvattu kiinni, poista teippi ja pidä takakaappi poissa ulottuvilta.


2. Poista jalusta/2x500 arkin paperilokero polyeteenipussista ja poista kiinnitysteippi ja suojamateriaali.



   Koska takakaappia ei ole ruuvattu kiinni, poista teippi ja pidä takakaappi poissa ulottuvilta.


Asennus

<Asennusvarotoimet>
Ennen asennuksen aloittamista, tarkista, että sen alla oleva datavalo ei pala tai vilku.

1. Katkaise virta pääyksiköstä
   1. Varmista, että käyttöpaneeli on OFF (POIS) -asennossa ja katkaise sitten virta virtakytkimestä.
   2. Irrota virtapistoke pistorasiasta.
2. Asenna pääyksikkö BP-CS11:een (BP-20M22/BP-20M24/BP-20M24L)

   Käytä pääyksikön nostamiseen kahden henkilön voimaa.

   Aseta pääyksikkö varovasti valinnaisen kasetin päälle kohdistamalla ja työntämällä valinnaisen lokeron 3 paikannusnastaa pääyksikön pohjassa oleviin paikannusreikiin.


Huomautus
Pääyksikköä ei voi kiinnittää suoraan BP-DE11:een malleilla BP-20M22/BP-20M24/BP-20M24L.

1. Irrota pääyksikön lokero.

2. Irrota BP-CS11:n takakansi

3. Aseta pääyksikkö BP-CS11:een.
   Kiinnitä huomiota BP-CS11:n liitäntäosan muodostavan nastan sijaintiin.
   * BP-DE11:tä ei voi kiinnittää pääyksikköön.

   Laske päärunko suoraan alas.


4. Vedä BP-CS11:n lokero ulos.

5. Irrota ruuvit ja takakansi.


6. Kohdista vasen ja oikea liitäntälevy rungon ruuvinreikiin ja kiinnitä ne ruuveilla.

7. Kiinnitä reunapidike päärunkoon.


8. Irrota ruuvit.
   Ole varovainen, sillä ylä- ja alaosassa on erilaiset ruuvit.

9. Vie BP-CS11:n johdinsarja reunapidikkeen läpi.


10. Vie BP-CS11:n johdinsarja johdinsarjan suojuksen läpi. Taivuta ja koukista sitten johdinsarjan suojus kuvan osoittamalla tavalla johdinsarjan peittämiseksi.

11. Kiinnitä johdinsarjan peittävä johdinsarjan suojus suurjännite-PWB:hen ruuveilla.


12. Vie BP-CS11:n johdinsarja johtosatuloiden läpi ja liitä johdinsarja MFPC PWB:hen kuvan osoittamalla tavalla.
    Kiinnitä sitten johtosatulat koneeseen kuvan osoittamalla tavalla.

13. Kiinnitä liitäntäkäyttöyksikkö pääyksikköön ruuvilla.
    Huomautus
    Varo puristamasta johdinsarjaa asennuksen aikana.


14. Palauta takakansi pääyksikköön ja BP-CS11:een.

15. Palauta lokero pääyksikköön.


16. Kiinnitä kokonäyttöarkki lokeroon ja palauta lokero BP-CS11:een.

17. Tee säädöt pöydän asentamisen jälkeen.

3. Asenna BP-CS11 BP-DE11:een (BP-20M22/BP-20M24/BP- 20M24L)
   Huomautus
   Pääyksikköä ei voi kiinnittää suoraan BP-DE11:een malleilla 20M22/BP-20M24/BP-20M24L.
   1. Aseta BP-CS11 BP-DE11:een.

   2. Irrota BP-CS11-lokero ja BP-DE11:n ylälokero.

   3. Kohdista vasen ja oikea liitäntälevy rungon ruuvinreikiin ja kiinnitä ne ruuveilla. Kiinnitä BP-CS11 ja BP-DE11 ruuveilla.

   4. Leikkaa seuraavassa kuvassa esitetty alue. (BP-CS11).


5. Aseta pääyksikkö BP-CS11:een ja BP-DE11:een.
   *Viite: Asenna pääyksikkö BP-CS11:een (BP-20M22/ BP-20M24/BP-20M24L)


6. Vie pyöreä liitin reiän läpi. Kiinnitä pyöreä liitin ruuvilla.
   (Pakatut tuotteet nro 13)

7. Liitä johdinsarja Desk-ohjaus-PWB:hen kuvan osoittamalla tavalla.

8. Vie johdinsarja reiän läpi.

9. Liitä johdinsarja pääyksikön MFPC PWB:hen ja suorita johdinkäsittely.
   (Pääyksikön puolella on sama reitti kuin BP-CS11:ssä)

10. Palauta takakansi pääyksikköön, BP-CS11I:een ja BP-DE11:een.

11. Palauta lokero pääyksikköön, BP-CS11:een ja BP-DE11:een.

12. Kiinnitä kokonäyttöarkki lokeroon ja palauta lokero BP-CS11:een ja BP-DE11:een.

13. Tee säädöt pöydän asentamisen jälkeen.


4. Asenna pääyksikkö BP-DE11:een
   (BP-20M28/BP-20M31 & BP-21M22 (vain Thaimaahan))

   Käytä pääyksikön nostamiseen kahden henkilön voimaa.

   Aseta pääyksikkö varovasti valinnaisen kasetin päälle kohdistamalla ja työntämällä valinnaisen lokeron 3 paikannusnastaa pääyksikön pohjassa oleviin paikannusreikiin.

   1. Asennustapa on sama kuin kohdassa B.
   2. Johdinsarjan liitäntätapa on sama kuin kohdassa C.
      *Johdinsarjan suojus on kiinnitetty päärunkoon.
   3. Tee säädöt pöydän asentamisen jälkeen.

BP-DS12/DS13 (KORKEA JALUSTA/MATALA JALUSTA)

Pakkauksen purkaminen

Pura pakkaus ja tarkista, että kaikki osat ovat mukana.

NO.	Nimi	Määrä
		BP-DS13	BP-DS12
1	Kiinnitysruuvit (M4x10 S-tyte)	2	4
2	Kiinnitysruuvit (M4x10 P-tyte)	4	4
3	Kiinnityslevy etu-L	Ei	1
4	Kiinnityslevy etu-R	Ei	1
5	Kiinnityslevy taka	2	2

Asennus

Huomautus
Liitäntä pääyksikköön on sama kuin alla.

1. Irrota BP-CS11:n tai pääyksikön lokero.


2. Aseta BP-CS11 tai pääyksikkö jalustalle. Sovita jalustan paikannustapit (2 kohtaa) BP-CS11:n paikannusreikiin.

3. Kiinnitä jalusta BP-CS11:een kiinnitysruuvilla.



4. Kiinnitä BP-CS11:n lokero.

5. Kiinnitä BP-CS11:n takakansi.

6. Kierrä säätimiä kiinnittääksesi laite lattiaan, jotta se ei liiku. Yhdistä BP-DS13:een
   Yhdistä BP-DS13:een

   Yhdistä BP-DS12:een


Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Sharp BP-20M22, BP-20M24, BP-20M31 -käyttöohje

Saatavilla olevat kielet
