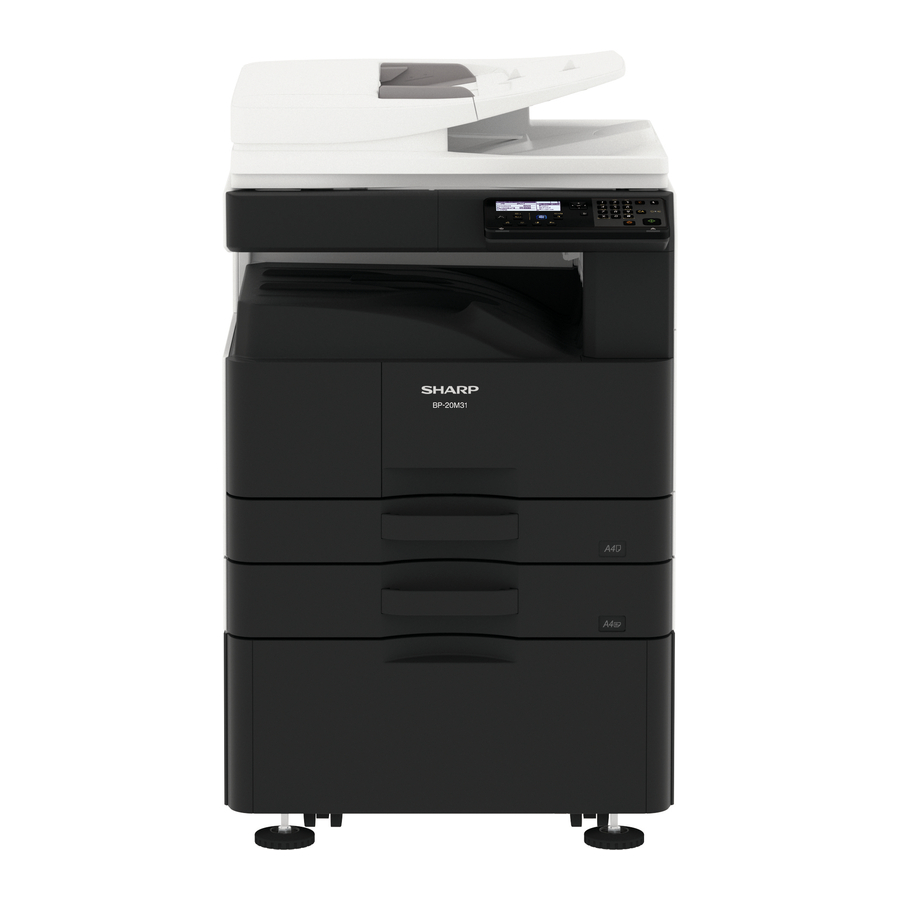

Manual de Sharp BP-20M22, BP-20M24, BP-20M31

CONFIGURACIÓN

Configuraciones del sistema

Las piezas marcadas con "" son importantes para mantener la seguridad del equipo. Asegúrese de reemplazar estas piezas con las especificadas para mantener la seguridad y el rendimiento del equipo.

1. Máquina MODELO de 22cpm/24cpm

2. Máquina MODELO de 28cpm/31cpm


UNIDAD PRINCIPAL

Desembalaje

1. Desembalaje

Modelo OC

1. Retire la caja de embalaje.

2. Retire el material de amortiguación y las bolsas de plástico.


Modelo estándar de 500 hojas x 1

1. Retire la caja de embalaje.

2. Retire el material de amortiguación y las bolsas de plástico.


Modelo estándar de 500 hojas x 2

1. Retire la caja de embalaje.

2. Retire el material de amortiguación y las bolsas de plástico.


2. Cinta de fijación y material de protección

Modelo OC

Modelo estándar de 500 hojas x 1

Modelo estándar de 500 hojas x 2

3. Comprobación de los artículos embalados


N.º	Nombre de las piezas	Cantidad	Observación
1	Cable de CA	1
2	Revelador	1	BP-20M22/ 20M24/
3	Cartucho de tóner	1	solo 21M22
2	Revelador	No	solo BP-20M28/ 20M31
3	Cartucho de tóner	No
4	Manual	1
5	CD-ROM	1	solo Asia
6	Guía de inicio	1
7	Lámina de protección	1
8	Limpiador de vidrio	1

4. Liberación del bloqueo

(1) Liberación del material de amortiguación del RSPF.

1. Retire el material de amortiguación del RSPF.


(2) Liberación del bloqueo del escáner (unidad de espejo 2/3)

1. Retire el tornillo de fijación de la unidad óptica y retire la etiqueta de nota.


2. Coloque la lámina de protección.

3. El tornillo de fijación es necesario al transportar la máquina. Guárdelo en la bandeja.



(3) Liberación del bloqueo de la placa de rotación de la bandeja

1. Extraiga la bandeja y retire el material de fijación de la placa de rotación y la etiqueta de nota de la bandeja.
   BANDEJA DE ALIMENTACIÓN DE PAPEL DE 250 HOJAS


   BANDEJA DE ALIMENTACIÓN DE PAPEL DE 500 HOJAS
   Coloque el material de fijación retirado en la posición que se muestra en la figura para su almacenamiento (solo bandeja de alimentación de papel de 500 hojas).


(4) Retirada de la lámina de protección del tambor.

1. Abra la puerta derecha y extraiga el espaciador de transferencia de la unidad de la puerta lateral.


Instalación

<Nota antes de la instalación>
* Cuando conecte la unidad principal con el cajón de papel opcional, primero desempaque e instale el cajón de papel, luego desempaque la unidad principal y coloque de forma segura la unidad principal en el cajón de papel antes de instalar la unidad principal.

1. Instalación del revelador

Tenga cuidado de no poner huellas dactilares o suciedad de aceite en la superficie del rodillo. No sujete la carcasa adyacente al rodillo DV con fuerza.

1. Abra la bandeja de derivación y abra la cubierta lateral.


2. Abra la cubierta frontal.


3. Retire el conector.
   Afloje el tornillo de fijación de la unidad de revelado y extraiga la unidad de revelado.

4. Retire los tornillos.

5. Retire la cubierta superior de DV.

6. Mientras gira el rodillo MG en la dirección de la flecha, suministre el revelador en el tanque del revelador de manera uniforme para no desbordar.
   * Agite bien la bolsa del revelador antes de abrirla.


7. Coloque la cubierta superior de DV.


8. Apriete los tornillos.

   * Compruebe que el sello de DV esté libre de revelador. Si el revelador está adherido al sello de DV, límpielo.
   * Después de suministrar el revelador, no incline ni agite el cartucho del revelador.
   * Compruebe que ambos extremos de los sellos de DV no estén colocados en la cubierta del revelador.
9. Coloque la unidad de revelado en la unidad principal.

10. Asegure la unidad de revelado con el tornillo. Conecte el arnés de la unidad de revelado a la máquina.


SIMULACIÓN

General y propósito

El modo de simulación tiene las siguientes funciones: mostrar el estado de funcionamiento de la máquina, identificar la posición y las causas del problema en una etapa anterior y configurar y ajustar eficazmente la máquina para mejorar la capacidad de servicio.

1. Varios ajustes Varios ajustes
2. Configuración de las especificaciones y funciones
3. Cancelar problemas
4. Verificación de operación
5. Verificación de contadores, borrado de configuración
6. Verificación de datos de las condiciones de funcionamiento de la máquina (historiales), borrado
7. Transporte de datos varios (ajustes, configuración, operación, contadores, etc.).

Los procedimientos operativos y las pantallas dependen del diseño del panel de operación de la máquina.

Inicio de la simulación

1. Cómo entrar al modo de simulación
   1. Máquina en modo de copia: tecla [#] -> tecla [*] -> tecla [C] -> tecla [*] -> Lista para la entrada del código principal de la simulación.

   2. Entrando un código principal con el teclado de 10 teclas -> Tecla START (INICIO) en ON (ENCENDIDO).
   3. Entrando un subcódigo con el teclado de 10 teclas -> Tecla START (INICIO) en ON (ENCENDIDO).
   4. Seleccione un elemento con la tecla de flecha.
   5. La máquina entra al modo correspondiente al elemento seleccionado.
      Presione la tecla [START] (INICIO) para iniciar la operación de simulación,
      Para cancelar el modo de simulación actual y cambiar el código principal y el subcódigo, presione la tecla [STOP] (DETENER).
2. Cómo cancelar el modo de simulación para volver al modo normal
   1. Presione la tecla [CA].

      No apague la alimentación cuando la máquina esté en el modo de simulación.
      Si el interruptor de alimentación se apaga en el modo de simulación, puede producirse un mal funcionamiento. En este caso, apague/encienda la fuente de alimentación principal.

2. Instalación del cartucho de tóner
   1. Retire el cartucho de tóner nuevo de la caja. Sujete el cartucho por ambos lados y agítelo horizontalmente cuatro o cinco veces.

   2. Inserte el cartucho de tóner a lo largo de las guías hasta que encaje en su lugar mientras empuja la palanca de liberación del seguro. Si hay suciedad o polvo en el cartucho de tóner, retírelo antes de instalar el cartucho.

3. Configuración del nivel de control de referencia de la densidad del tóner
   1. Con la cubierta frontal abierta, encienda la alimentación de la máquina e ingrese SIM25-02.
      NOTA: Cuando la máquina no está en el modo de simulación, si la cubierta frontal está cerrada y la alimentación de la máquina está encendida, el código de problema F2-40 ocurrirá debido a la no ejecución de SIM25-02 solo durante el tiempo de configuración inicial. Por lo tanto, si el código de problema F2-40 ocurre debido a la no ejecución de SIM25-02, ejecute SIM25-02 de acuerdo con el procedimiento regular (basado en C-I,2,3) nuevamente solo durante el tiempo de configuración inicial.
      * Es necesario instalar el cartucho de tóner para iniciar esta simulación.
   2. Cierre el gabinete frontal.
   3. Después de seleccionar K con "I" de la tecla "10", presione la tecla [START] (INICIO) y ejecute SIM25-02.
      NOTA: Se tarda unos 2 minutos en ejecutar SIM25-02 por completo.
      Durante la ejecución de esta simulación, la cubierta frontal no debe abrirse y la alimentación de la máquina no debe apagarse.
   4. Confirme que se muestre "COMPLETE" (COMPLETO). [Elementos de confirmación]
      • Se muestra COMPLETE (COMPLETO).
      • No hay pantalla de error (EE-EL, EE-EU, EE-EC).
      • Compruebe que no haya ruido anormal en el proceso un.

4. Configuración de la bandeja

(1) Configuración de la bandeja predeterminada

1. Presione la tecla [SPECIAL FUNCTION] (FUNCIÓN ESPECIAL).


2. Seleccione "System Settings" (Configuración del sistema) con la tecla [] y presione la tecla [OK].
3. Ingrese el código PIN del administrador con las teclas numéricas. "00000"
   • " * " aparece para cada dígito que ingrese.
   • Aparece la pantalla de selección de modo.
4. Seleccione [COPY] (COPIAR) con la tecla [].
5. Presione la tecla [OK].
6. Seleccione [Default Tray Setting] (Configuración de la bandeja predeterminada) con la tecla [ ] tecla.
7. Presione la tecla [OK] y siga las instrucciones en la pantalla de configuración.
8. Seleccione la bandeja deseada con la tecla [ ] tecla.
9. Presione la tecla [OK].

(2) Cómo cambiar la configuración del tamaño del papel de una bandeja

1. Presione la tecla [SPECIAL FUNCTION] (FUNCIÓN ESPECIAL).
2. Presione la tecla [ ] para seleccionar "Paper Size Set" (Configuración del tamaño del papel)
3. Presione la tecla [ ] para seleccionar la bandeja de papel para la que se está cambiando el tamaño del papel.
4. Presione la tecla [] y presione las teclas [ ] para seleccionar el tamaño del papel.
5. Presione la tecla [OK].

(3) Cómo cambiar el tipo de papel de una bandeja

1. Presione la tecla [SPECIAL FUNCTION] (FUNCIÓN ESPECIAL).
2. Presione la tecla [ ] para seleccionar "Paper Type Set" (Configuración del tipo de papel)
3. Seleccione la bandeja con la tecla [ ] y presione la tecla [OK].
4. Seleccione el tipo de papel deseado y presione la tecla [OK].

(4) Configuración del tamaño de la bandeja

1. Extraiga la bandeja de papel. Extraiga suavemente la bandeja hasta que se detenga. Si queda papel en la bandeja, retírelo.


2. Ajuste las placas guía A y B apretando sus palancas de bloqueo y deslizándolas para que coincidan con las dimensiones verticales y horizontales del papel que se va a cargar. Las placas guía de papel A y B pueden deslizarse, deslice cada placa guía mientras aprieta la palanca de bloqueo.


Nota: Retire la placa divisoria. Mueva la placa divisoria hasta el lado de la abertura de alimentación de papel (lado derecho) y tire hacia arriba para quitarla. Inserte la placa divisoria extraída en A.

5. Configuración de la especificación

Utilice la simulación 26-6 para configurar el destino de las máquinas.

SIM	No.	Contenido
26	6	Se utiliza para establecer el destino.

Después de completar la configuración de destino, cambie los valores establecidos para personalizar las siguientes configuraciones.

SIM	No.	Contenido
26	5	Se utiliza para establecer el modo de conteo del contador total y el contador de mantenimiento.
	18	Se utiliza para establecer SÍ/NO del modo de ahorro de tóner.

Comprobación de la calidad de la imagen

1. Elementos de ejecución

Ejecute los siguientes elementos.

N.º	Elemento	SIM
1	Comprobación de la densidad y el balance de grises de la copia	-
2	Comprobación de la densidad/balance de grises de la impresora	64-5

Cuando haya defectos en una imagen por los contenidos mencionados anteriormente, realice los siguientes contenidos y confirme una imagen.

N.º	Elemento	SIM
3	Ajuste del balance de grises de la copia (ajuste manual)	46-16
4	Ajuste del balance de grises de la impresora (ajuste manual)	67-25
5	Ajuste de la posición del borde de ataque y descentrado de la imagen de impresión/escaneo	50-10

2. Descripción

(1) Método 1 de comprobación de la densidad y el balance de grises de la copia

Tome una copia del gráfico de prueba de grises (UKOG-0162FCZZ) para verificar si el balance/la densidad de grises son apropiados.

1. Puntos a tener en cuenta para la verificación de la densidad para el modo de copia en blanco y negro
   Use el gráfico de prueba de grises (UKOG-0162FCZZ), configure Exposición en "3" en el modo Texto/Foto impresa y tome una copia para verificar la densidad. Todos los ajustes de balance de grises en el modo de ajuste de usuario deben establecerse en el valor predeterminado (centro).
   Verificación con un gráfico de prueba para gris (UKOG-0162FCZZ)
   Compruebe si se cumplen las siguientes condiciones al verificar la densidad de un gráfico de prueba para gris para la copia.


(2) Método de comprobación de la densidad/balance de grises de la impresora
Ejecute SIM 64-5 para imprimir el patrón de prueba de impresión.

La densidad de impresión debe cambiar gradualmente de más clara a más oscura. Asegúrese de que la densidad no cambie de forma opuesta. El nivel de densidad de todos los colores debe ser el mismo.

(3) Ajuste del balance de grises de la copia (ajuste manual)
Esto es para ajustar la densidad de cada nivel para la copia B/N.
Este ajuste es necesario en el siguiente caso:

• La densidad de la copia B/N automática no es apropiada.

1. Ingrese al modo Simulación 46-16.
2. Seleccione el nivel de densidad (punto) para el ajuste usando las teclas [ ]. Ingrese el valor de ajuste usando las teclas numéricas.

Elemento	Pantalla	Descripción	Valor mínimo	Valor máximo	Valor predeterminado
K	POINTI K- POINT17 K	Punto 1 - Punto 17	1	255	128

3. Presione la tecla [OK] (para almacenar el valor establecido). Aumente el valor de ajuste para aumentar la densidad, disminuya el valor para disminuir la densidad.
4. Al presionar la tecla [Inicio] se imprimirá el patrón de ajuste. Aunque es posible verificar la densidad en cada nivel de densidad (punto) refiriéndose a este patrón, es mejor tomar una copia y verificar el resultado.
5. Tome una copia y verifique el resultado del ajuste. Cambie entre el modo de simulación y el modo de copia hacia adelante y hacia atrás para realizar un ajuste refiriéndose a la imagen de copia real. Repita este procedimiento hasta que la imagen de copia sea satisfactoria.

(4) Ajuste del balance de grises de la impresora (ajuste manual)

1. Ingrese al modo Simulación 67-25.
2. Seleccione el color usando la tecla [10].
3. Ingrese el valor de ajuste usando la tecla [10]. Y presione la tecla [OK]. El rango de valor de ajuste disponible es de 1 a 255. Aumente el valor de ajuste para aumentar la densidad, disminuya el valor para disminuir la densidad.
   Repita los pasos 2) a 3) hasta que el ajuste sea satisfactorio.
   (Consulte la sección para la verificación del balance de color y la densidad para la impresión)


(5) Ajuste de la posición del borde de ataque y descentrado de la imagen de impresión/escaneo

1. Ajuste de aumento de imagen de impresión (dirección de escaneo principal)
   1. Ingrese al modo Simulación 50-10.
   2. Cargue papel A4 (Ilx8.5) o A3 (Ilx17) en una bandeja de papel.
   3. Seleccione la bandeja de papel con el papel cargado en el paso 2) usando las teclas [T II.
   4. Presione la tecla [Inicio]. Se imprimirá el patrón de comprobación.
   5. Verifique si la dimensión del patrón de comprobación impreso es de 240±1,2 mm.

      Realice el paso a continuación si el resultado no es satisfactorio:
   6. Cambie el elemento de configuración 1: BK-MAG. La longitud cambiará en 0,1 mm al cambiar el valor en uno. Aumente el valor para aumentar el aumento hacia la dirección de escaneo principal para la imagen BK. Disminuya el valor para disminuir el aumento. Repita los pasos 2) a 6) hasta obtener un resultado satisfactorio
2. Ajuste de la posición de la imagen de impresión (dirección de escaneo principal, dirección de subescaneo)

Nota
Asegúrese de que el siguiente elemento esté en condiciones adecuadas antes del ajuste:

• ADJ 3-A Ajuste de aumento de imagen de impresión (dirección de escaneo principal)

1. Ingrese al modo Simulación 50-10.
2. Cargue papel A4 (Ilx8.5) o A3 (Ilx17) en una bandeja de papel.
3. Presione la tecla [Inicio]. Se imprimirá el patrón de comprobación
4. Verifique la imagen en el patrón de comprobación y vea si los elementos a continuación están en el valor estándar.

	Descripción	Valor de ajuste estándar
X	Área vacía en el borde de ataque	4,0±1,Omm
Y	Área vacía en el borde de salida	1,0 mm a 5,0 mm
Z1/Z2	Área vacía en la parte delantera/trasera	Total 4,0±2,0 mm

* El vacío para Z1 y Z2 debe ser de 1 mm o más en ambos lados. Realice el paso a continuación si el resultado no es satisfactorio:

5. Cambie el valor de ajuste, presione la tecla [Inicio] e imprima el patrón de comprobación.
   Repita los pasos 3) a 6) hasta que se cumplan las condiciones enumeradas en el paso 5).
   La dimensión cambiará en aprox. 0,1 mm al cambiar el valor en uno.
   Dirección de escaneo principal: la posición de impresión se mueve hacia el lado posterior a medida que aumenta el valor de ajuste.
   Dirección de subescaneo: la posición de impresión se mueve hacia el borde de salida de la dirección de transporte del papel a medida que aumenta el valor de ajuste.

	N.º	Elemento	Bandeja de destino
Posición de impresión hacia dirección de escaneo principal	4	MAIN-MFT	Bandeja de alimentación manual
	5	MAIN-CSI	Bandeja 1
	6	MAIN-CS2	Bandeja 2
	7	MAIN-CS3	Bandeja 3
	8	MAIN-CS4	Bandeja 4
	9	MAIN-ADU	Lado 2 para impresión a doble cara
Posición de impresión hacia sub dirección de escaneo	10	SUB-MFT	Bandeja de alimentación manual
	11	SUB-CSI	Bandeja 1
	12	SUB-CS2	Bandeja 2
	13	SUB-CS3	Bandeja 3
	14	SUB-CS4	Bandeja 4
	15	SUB-ADU	Lado 2 para impresión a doble cara
Dirección de escaneo principal	2	MAIN-STD	Todas las bandejas
Posición de impresión hacia la dirección de subescaneo	3	SUB-STD	Todas las bandejas

Nota
Los elementos de configuración "2: MAIN-STD" y "3: SUB-STD" son para cambiar todas las posiciones de impresión.
Ejecútelos si es necesario ajustar todas las bandejas después de reemplazar la LSU, etc.
(Solo bandeja de alimentación de papel de 500 hojas)
Si el procedimiento anterior no proporciona un resultado de ajuste satisfactorio, realice el siguiente ajuste.

6. Afloje los tornillos de ajuste descentrado de la bandeja de alimentación de papel (2 piezas) en la sección central de la placa elevadora de la bandeja de alimentación de papel y cambie la posición de la unidad de engranajes en la dirección del marco delantero/trasero.
   Repita los procedimientos de ajuste a partir del 3).


BP-CS11 (BANDEJA DE ALIMENTACIÓN DE PAPEL DE 500 HOJAS), BP-DE11 (SOPORTE/CAJÓN DE PAPEL DE 2x500 HOJAS)

Desembalaje

1. Comprobación de los elementos embalados

BP-CS11

BP-DE11

NO.	Nombre	Cantidad
1	Tornillos de fijación (M3x6 S-tyte)	2
2	Tornillos de fijación (M4x8 S-tyte)	4
3	Tornillos de fijación (M4x12 P-tyte)	6
4	Etiqueta de indicación de tamaño	1
5	Soporte de borde	1
6	Placa	4
7	Cubierta del arnés	1
8	Unidad de accionamiento de conexión	1
9	Tornillos de fijación (M4x12 P-tyte)	10
10	Placa	4
II	Etiqueta de indicación de tamaño	2
12	Arnés	1
13	Tornillos de fijación (M3x6 S-tyte)	1

2. Retirada de la cinta de fijación y el material de protección
   1. Retirada de la bandeja de alimentación de papel de 500 hojas.
      BP-CS11

   2. Retirada del soporte/cajón de papel de 2x500 hojas.
      BP-DE11


3. Retirada de la cinta de fijación y el material de protección
   1. Retire la bandeja de alimentación de papel de 500 hojas de la bolsa de polietileno y retire la cinta de fijación y el material de protección.


      Como el gabinete trasero no se ha atornillado, retire la cinta y mantenga el gabinete trasero fuera del alcance.


2. Retire el soporte/cajón de papel de 2x500 hojas de la bolsa de polietileno y retire la cinta de fijación y el material de protección.



   Como el gabinete trasero no se ha atornillado, retire la cinta y mantenga el gabinete trasero fuera del alcance.


Instalación

<Precauciones para la instalación>
Antes de realizar la instalación, compruebe que la lámpara de datos que hay debajo no esté encendida ni parpadeando.

1. Apague la alimentación de la unidad principal
   1. Compruebe que el panel de operaciones esté apagado y, a continuación, apague el interruptor de alimentación.
   2. Desconecte el enchufe de alimentación de la toma de corriente.
2. Instale la unidad principal en el BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Utilice la fuerza de dos personas para levantar la unidad principal.

   Coloque suavemente la unidad principal en el casete opcional, alineando e insertando los 3 salientes de localización de la bandeja opcional en los orificios de localización de la parte inferior de la unidad principal.


Nota
La unidad principal no se puede conectar directamente a BP-DE11 con BP- 20M22/BP-20M24/BP-20M24L.

1. Retire la bandeja de la unidad principal.

2. Retire la cubierta posterior de BP-CS11

3. Coloque la unidad principal en BP-CS11.
   Preste atención a la posición del saliente que es la parte de conexión de BP-CS11.
   * BP-DE11 no se puede conectar a la unidad principal.

   Baje el cuerpo principal en línea recta.


4. Extraiga la bandeja de BP-CS11.

5. Retire los tornillos y la cubierta posterior.


6. Alinee las placas de conexión izquierda y derecha con los orificios de los tornillos del cuerpo y fíjelas con tornillos.

7. Fije el soporte de borde al marco principal.


8. Retire los tornillos.
   Tenga cuidado con los diferentes tornillos en la parte superior e inferior.

9. Pase el arnés de BP-CS11 al soporte de borde.


10. Pase el arnés de BP-CS11 a la cubierta del arnés. A continuación, doble y enganche la cubierta del arnés como se muestra en la figura para cubrir el arnés.

11. Fije la cubierta del arnés que cubre el arnés a la PWB de alto voltaje con los tornillos.


12. Pase el arnés de BP-CS11 a los soportes de cable y conecte el arnés a la MFPC PWB como se muestra en la figura.
    A continuación, fije los soportes de cable a la máquina como se muestra en la figura.

13. Fije la unidad de accionamiento de conexión a la unidad principal con el tornillo.
    Nota
    Tenga cuidado de no morder el arnés al instalar.


14. Vuelva a colocar la cubierta posterior en la unidad principal y en el BP-CS11.

15. Vuelva a colocar la bandeja en la unidad principal.


16. Coloque la hoja de visualización de tamaño en la bandeja y vuelva a colocar la bandeja en el BP-CS11.

17. Después de instalar el escritorio, realice los ajustes.

3. Instale el BP-CS11 en el BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Nota
   La unidad principal no se puede conectar directamente a BP-DE11 con 20M22/BP-20M24/BP-20M24L.
   1. Coloque BP-CS11 en BP-DE11.

   2. Retire la bandeja BP-CS11 y la bandeja superior BP-DE11.

   3. Alinee las placas de conexión izquierda y derecha con los orificios de los tornillos del cuerpo y fíjelas con tornillos. Fije el BP-CS11 y el BP-DE11 con tornillos.

   4. Corte el área que se muestra en la siguiente figura. (BP-CS11).


5. Coloque la unidad principal en BP-CS11 y BP-DE11.
   *Referencia: Instale la unidad principal en el BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Pase el terminal redondo por el orificio. Fije el terminal redondo con el tornillo.
   (Elementos embalados n.º 13)

7. Conecte el arnés a la Desk control PWB como se muestra en la figura.

8. Pase el arnés por el orificio.

9. Conecte el arnés a la MFPC PWB del cuerpo principal y realice el procesamiento del cable.
   (El lado del cuerpo principal tiene la misma ruta que BP-CS11)

10. Vuelva a colocar la cubierta posterior en la unidad principal, el BP-CS11I y el BP- DE11.

11. Vuelva a colocar la bandeja en la unidad principal, el BP-CS11 y el BP-DE11.

12. Coloque la hoja de visualización de tamaño en la bandeja y vuelva a colocar la bandeja en el BP-CS11 y el BP-DE11.

13. Después de instalar el escritorio, realice los ajustes.


4. Instale la unidad principal en el BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (solo para Tailandia))

   Utilice la fuerza de dos personas para levantar la unidad principal.

   Coloque suavemente la unidad principal en el casete opcional, alineando e insertando los 3 salientes de localización de la bandeja opcional en los orificios de localización de la parte inferior de la unidad principal.

   1. El método de instalación es el mismo que B.
   2. El método de conexión del arnés es el mismo que C.
      *La cubierta del arnés está conectada al cuerpo principal.
   3. Después de instalar el escritorio, realice los ajustes.

BP-DS12/DS13 (SOPORTE ALTO/SOPORTE BAJO)

Desembalaje

Desempaque el paquete y verifique que se proporcionen todas las piezas.

NO.	Nombre	Cantidad
		BP-DS13	BP-DS12
1	Tornillos de fijación (M4x10 S-tyte)	2	4
2	Tornillos de fijación (M4x10 P-tyte)	4	4
3	Placa de fijación Frontal L	No	1
4	Placa de fijación Frontal R	No	1
5	Placa de fijación Trasera	2	2

Instalación

Nota
La conexión con la unidad principal es la misma que la que se muestra a continuación.

1. Retire la bandeja de la BP-CS11 o la unidad principal.


2. Coloque la BP-CS11 o la unidad principal en el soporte. Encaje los pasadores de posicionamiento del soporte (2 lugares) con los orificios de posicionamiento de la BP-CS11.

3. Fije el soporte con la BP-CS11 con el tornillo de fijación.



4. Fije la bandeja de la BP-CS11.

5. Fije la cubierta trasera de la BP-CS11.

6. Gire los ajustadores para fijar la máquina a la superficie del piso y evitar que se mueva. Conecte a BP-DS13
   Conectar a BP-DS13

   Conectar a BP-DS12


Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Sharp BP-20M22, BP-20M24, BP-20M31

Idiomas disponibles
