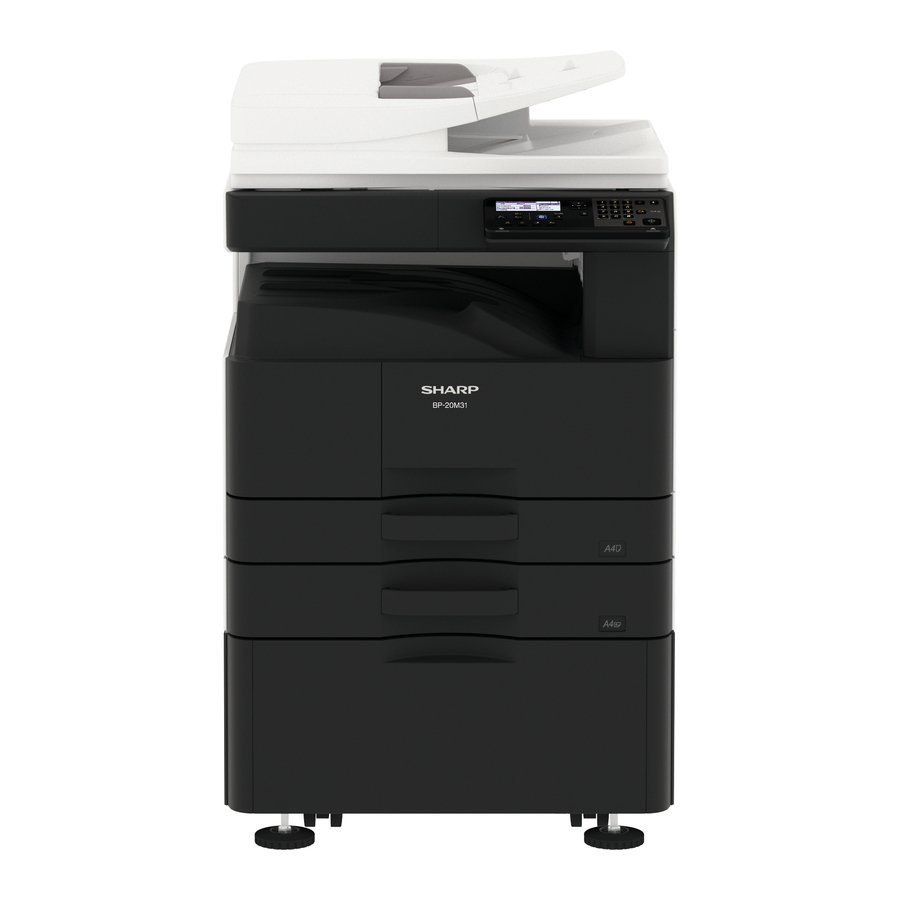

„Sharp BP-20M22“, „BP-20M24“, „BP-20M31“ vadovas

KONFIGŪRACIJA

Sistemos konfigūracijos

Dalys, pažymėtos "", yra svarbios norint išlaikyti įrenginio saugumą. Būtinai pakeiskite šias dalis nurodytomis, kad išlaikytumėte įrenginio saugumą ir našumą.

1. 22 kop./min./24 kop./min. MODELIO aparatas

2. 28 kop./min./31 kop./min. MODELIO aparatas


PAGRINDINIS ĮRENGINYS

Išpakavimas

1. Išpakavimas

OC modelis

1. Išimkite pakavimo dėžę.

2. Pašalinkite minkštinančią medžiagą ir plastikinius maišelius.


500 lapų x 1 standartinis modelis

1. Išimkite pakavimo dėžę.

2. Pašalinkite minkštinančią medžiagą ir plastikinius maišelius.


500 lapų x 2 standartinis modelis

1. Išimkite pakavimo dėžę.

2. Pašalinkite minkštinančią medžiagą ir plastikinius maišelius.


2. Fiksavimo juosta ir apsauginė medžiaga

OC modelis

500 lapų x 1 standartinis modelis

500 lapų x 2 standartinis modelis

3. Supakuotų elementų patikrinimas


Nr.	Dalies pavadinimas	Kiekis	Pastaba
1	Kintamosios srovės laidas	1
2	Ryškalas	1	BP-20M22/ 20M24/
3	Dažų kasetė	1	Tik 21M22
2	Ryškalas	Ne	Tik BP-20M28/ 20M31
3	Dažų kasetė	Ne
4	Vadovas	1
5	CD-ROM	1	Tik Azija
6	Pradinis vadovas	1
7	Apsauginis lapas	1
8	Stiklo valiklis	1

4. Užrakto atlaisvinimas

(1) RSPF minkštinamosios medžiagos atlaisvinimas.

1. Pašalinkite RSPF minkštinamąją medžiagą.


(2) Skaitytuvo (2/3 veidrodžio įrenginio) užrakto atlaisvinimas

1. Atsukite optinio įrenginio tvirtinimo varžtą ir nuimkite užrašų etiketę.


2. Pritvirtinkite apsauginį lapą.

3. Tvirtinimo varžtas reikalingas transportuojant įrenginį. Laikykite jį dėkle.



(3) Dėklo sukimosi plokštės užrakto atlaisvinimas

1. Ištraukite dėklą ir nuimkite sukimosi plokštės tvirtinimo medžiagą ir dėklo užrašų etiketę.
   250 LAPŲ POPIERIAUS PADAVIMO DĖKLAS


   500 LAPŲ POPIERIAUS PADAVIMO DĖKLAS
   Pritvirtinkite nuimtą tvirtinimo medžiagą prie padėties, nurodytos paveikslėlyje, kad ją laikytumėte. (Tik 500 lapų popieriaus padavimo dėklas)


(4) Būgno apsauginio lapo pašalinimas.

1. Atidarykite dešiniąsias dureles ir ištraukite perdavimo tarpiklį iš šoninių durelių bloko.


Montavimas

<Pastaba prieš montuojant>
* Jungdami pagrindinį įrenginį su papildomu popieriaus stalčiumi, pirmiausia išpakuokite ir sumontuokite popieriaus stalčių, tada išpakuokite pagrindinį įrenginį ir saugiai padėkite jį ant popieriaus stalčiaus prieš montuodami pagrindinį įrenginį.

1. Ryškalo įdėjimas

Būkite atsargūs, kad ant volelio paviršiaus nepatektų pirštų atspaudų ar tepalų. Nelaikykite korpuso šalia DV volelio stipriai.

1. Atidarykite apėjimo dėklą ir atidarykite šoninį dangtelį.


2. Atidarykite priekinį dangtelį.


3. Nuimkite jungtį.
   Atsukite ryškinimo bloko tvirtinimo varžtą ir ištraukite ryškinimo bloką.

4. Atsukite varžtus.

5. Nuimkite DV viršutinį dangtelį.

6. Sukdami MG volelį rodyklės kryptimi, tolygiai įpilkite ryškalo į ryškalo baką, kad jis neperpildytų.
   * Prieš atidarydami ryškalo maišelį gerai jį pakratykite.


7. Uždėkite DV viršutinį dangtelį.


8. Priveržkite varžtus.

   * Patikrinkite, ar ant DV sandariklio nėra ryškalo. Jei ant DV sandariklio yra ryškalo, nuvalykite jį.
   * Įpylę ryškalo, nevartykite ir nepurtykite ryškalo kasetės.
   * Patikrinkite, ar abu DV sandariklių galai nėra įdėti į ryškalo dangtelį.
9. Pritvirtinkite ryškinimo bloką prie pagrindinio įrenginio.

10. Užfiksuokite ryškinimo bloką varžtu. Prijunkite ryškinimo bloko laidą prie įrenginio.


SIMULIAVIMAS

Bendroji informacija ir paskirtis

Simuliavimo režimas turi šias funkcijas: rodyti įrenginio veikimo būseną, nustatyti gedimo vietą ir priežastis ankstyvesniame etape bei veiksmingai nustatyti ir sureguliuoti įrenginį, kad būtų pagerintas aptarnaujamumas.

1. Įvairūs reguliavimai Įvairūs reguliavimai
2. Specifikacijų ir funkcijų nustatymas
3. Gedimų atšaukimas
4. Veikimo patikrinimas
5. Skaitiklių patikrinimas, nustatymų išvalymas
6. Įrenginio veikimo sąlygų (istorijos) duomenų patikrinimas, išvalymas
7. Įvairių (reguliavimų, nustatymų, veikimo, skaitiklių ir t. t.) duomenų perdavimas.

Veikimo procedūros ir ekranai priklauso nuo įrenginio valdymo skydelio konstrukcijos.

Simuliavimo paleidimas

1. Įėjimas į simuliavimo režimą
   1. Įrenginys kopijavimo režime: klavišas [#] -> klavišas [*] -> klavišas [C] -> klavišas [*] -> Paruošta įvesti pagrindinį simuliavimo kodą.

   2. Įvedamas pagrindinis kodas 10 klavišų -> įjungiamas START (paleidimo) klavišas.
   3. Įvedamas papildomas kodas 10 klavišų -> įjungiamas START (paleidimo) klavišas.
   4. Pasirinkite elementą rodyklių klavišu.
   5. Įrenginys pereina į režimą, atitinkantį pasirinktą elementą.
      Paspauskite [START] klavišą, kad pradėtumėte simuliavimo operaciją,
      Norėdami atšaukti dabartinį simuliavimo režimą ir pakeisti pagrindinį kodą bei papildomą kodą, paspauskite [STOP] klavišą.
2. Simuliavimo režimo atšaukimas, kad grįžtumėte į įprastą režimą
   1. Paspauskite [CA] klavišą.

      Neišjunkite maitinimo, kai įrenginys veikia simuliavimo režimu.
      Jei maitinimo jungiklis išjungiamas simuliavimo režimu, gali atsirasti gedimas. Tokiu atveju išjunkite ir vėl įjunkite pagrindinį maitinimo šaltinį.

2. Dažų kasetės įdėjimas
   1. Išimkite naują dažų kasetę iš dėžutės. Suimkite kasetę iš abiejų pusių ir pakratykite ją horizontaliai keturis ar penkis kartus.

   2. Įstatykite dažų kasetę išilgai kreipiklių, kol ji užsifiksuos vietoje, stumdami fiksatoriaus atleidimo svirtį. Jei ant dažų kasetės yra nešvarumų ar dulkių, prieš įdėdami kasetę pašalinkite juos.

3. Dažų tankio etaloninio valdymo lygio nustatymas
   1. Kai priekinis dangtis atidarytas, įjunkite įrenginio maitinimą ir įveskite SIM25-02.
      PASTABA: Kai įrenginys neveikia simuliavimo režimu, jei priekinis dangtis uždaromas ir įrenginio maitinimas įjungiamas, atsiras F2-40 gedimo kodas dėl SIM25-02 nevykdymo tik pradiniu nustatymo laiku. Todėl, jei F2-40 gedimo kodas atsiranda dėl SIM25-02 nevykdymo, vykdykite SIM25-02 pagal įprastą procedūrą (remiantis C-I, 2, 3) dar kartą tik pradiniu nustatymo laiku.
      * Norint pradėti šį modeliavimą, būtina įdiegti dažų kasetę.
   2. Uždarykite priekinę spintelę.
   3. Pasirinkę K su "I" iš "10" klavišo, paspauskite [START] klavišą ir vykdykite SIM25-02.
      PASTABA: SIM25-02 visiškai įvykdyti užtrunka apie 2 minutes.
      Vykdant šį modeliavimą, negalima atidaryti priekinio dangčio ir išjungti įrenginio maitinimo.
   4. Patvirtinkite, kad rodoma "COMPLETE" (atlikta). [Patvirtinimo elementai]
      • Rodoma COMPLETE (atlikta).
      • Nėra klaidos (EE-EL, EE-EU, EE-EC) ekrano.
      • Patikrinkite, ar procese nėra neįprasto triukšmo.

4. Dėklo nustatymas

(1) Numatytojo dėklo nustatymas

1. Paspauskite [SPECIAL FUNCTION] (specialios funkcijos) klavišą.


2. Pasirinkite "System Settings" (sistemos nustatymai) su [] klavišu ir paspauskite [OK] klavišą.
3. Įveskite administratoriaus PIN kodą skaitiniais klavišais. "00000"
   • " * " rodoma kiekvienam įvestam skaitmeniui.
   • Rodomas režimo pasirinkimo ekranas.
4. Pasirinkite [COPY] (kopijuoti) su [] klavišu.
5. Paspauskite [OK] klavišą.
6. Pasirinkite [Default Tray Setting] (numatytasis dėklo nustatymas) su [ ] klavišu.
7. Paspauskite [OK] klavišą ir vykdykite ekrane pateikiamas instrukcijas.
8. Pasirinkite norimą dėklą su [ ] klavišu.
9. Paspauskite [OK] klavišą.

(2) Dėklo popieriaus dydžio nustatymo keitimas

1. Paspauskite [SPECIAL FUNCTION] (specialios funkcijos) klavišą.
2. Paspauskite [ ] klavišą, kad pasirinktumėte "Paper Size Set" (popieriaus dydžio nustatymas)
3. Paspauskite [ ] klavišą, kad pasirinktumėte popieriaus dėklą, kurio popieriaus dydis keičiamas.
4. Paspauskite [] klavišą ir paspauskite [ ] klavišus, kad pasirinktumėte popieriaus dydį.
5. Paspauskite [OK] klavišą.

(3) Dėklo popieriaus tipo keitimas

1. Paspauskite [SPECIAL FUNCTION] (specialios funkcijos) klavišą.
2. Paspauskite [ ] klavišą, kad pasirinktumėte "Paper Type Set" (popieriaus tipo nustatymas)
3. Pasirinkite dėklą su [ ] klavišu ir paspauskite [OK] klavišą.
4. Pasirinkite norimą popieriaus tipą ir paspauskite [OK] klavišą.

(4) Dėklo dydžio nustatymas

1. Ištraukite popieriaus dėklą. Švelniai traukite dėklą, kol jis sustos. Jei dėkle liko popieriaus, išimkite jį.


2. Sureguliuokite kreipiamąsias plokšteles A ir B suspausdami jų fiksavimo svirtis ir stumdami jas taip, kad jos atitiktų kraunamo popieriaus vertikalius ir horizontalius matmenis. Popieriaus kreipiamosios plokštelės A ir B gali slankioti, stumkite kiekvieną kreipiamąją plokštelę suspausdami fiksavimo svirtį.


Pastaba: Išimkite skiriamąją plokštelę. Perkelkite skiriamąją plokštelę iki galo į popieriaus tiekimo angos pusę (dešinę pusę) ir patraukite aukštyn, kad ją išimtumėte. Įdėkite išimtą skiriamąją plokštelę į A.

5. Specifikacijos nustatymas

Naudokite modeliavimą 26-6, kad nustatytumėte įrenginių paskirtį.

SIM	Nr.	Turinys
26	6	Naudojamas paskirčiai nustatyti.

Užbaigus paskirties nustatymus, pakeiskite nustatytas reikšmes, kad pritaikytumėte toliau nurodytus nustatymus.

SIM	Nr.	Turinys
26	5	Naudojamas bendrojo skaitiklio ir priežiūros skaitiklio skaičiavimo režimui nustatyti.
	18	Naudojamas TAIP / NE dažų taupymo režimui nustatyti.

Vaizdo kokybės patikra

1. Vykdymo elementai

Vykdykite šiuos elementus.

Nr.	Elementas	SIM
1	Pilkos spalvos balanso ir tankio patikra kopijuojant	-
2	Spausdintuvo pilkos spalvos balanso / tankio patikra	64-5

Jei nuotraukoje yra defektų, atsiradusių dėl aukščiau minėto turinio, atlikite toliau nurodytus veiksmus ir patvirtinkite nuotrauką.

Nr.	Elementas	SIM
3	Pilkos spalvos balanso reguliavimas kopijuojant (rankinis reguliavimas)	46-16
4	Spausdintuvo pilkos spalvos balanso reguliavimas (rankinis reguliavimas)	67-25
5	Atspausdinto / nuskaityto vaizdo poslinkis nuo centro, priekinio krašto padėties reguliavimas	50-10

2. Aprašymas

(1) Pilkos spalvos balanso ir tankio patikra kopijuojant. 1 metodas

Padarykite pilkos spalvos bandymų diagramos (UKOG-0162FCZZ) kopiją, kad patikrintumėte, ar pilkos spalvos balansas / tankis yra tinkamas.

1. Pastabos dėl tankio patikros juodos ir baltos kopijos režimu
   Naudokite pilkos spalvos bandymų diagramą (UKOG-0162FCZZ), nustatykite ekspoziciją į "3" teksto / atspausdintos nuotraukos režimu ir padarykite kopiją, kad patikrintumėte tankį. Visi pilkos spalvos balanso reguliavimai vartotojo reguliavimo režimu turėtų būti nustatyti į numatytąjį (centrą).
   Tikrinimas naudojant pilkos spalvos bandymų diagramą (UKOG-0162FCZZ)
   Patikrinkite, ar, tikrinant pilkos spalvos bandymų diagramos, skirtos kopijavimui, tankį, tenkinamos šios sąlygos.


(2) Spausdintuvo pilkos spalvos balanso / tankio patikros metodas
Vykdykite SIM 64-5, kad atspausdintumėte spausdinimo bandymo šabloną.

Spausdinimo tankis turėtų palaipsniui keistis nuo šviesesnio iki tamsesnio. Įsitikinkite, kad tankis nesikeičia priešingai. Visų spalvų tankio lygis turėtų būti vienodas.

(3) Pilkos spalvos balanso reguliavimas kopijuojant (rankinis reguliavimas)
Tai skirta kiekvieno lygio tankiui reguliuoti B / W kopijavimui.
Šis reguliavimas reikalingas šiais atvejais:

• Automatinio B / W kopijavimo tankis yra netinkamas.

1. Įjunkite modeliavimo 46-16 režimą.
2. Pasirinkite tankio lygį (tašką), kurį norite reguliuoti, naudodami klavišus [ ]. Įveskite reguliavimo reikšmę naudodami skaitmeninius klavišus.

Elementas	Ekranas	Aprašymas	Minimali reikšmė	Maksimali reikšmė	Numatytoji reikšmė
K	TAŠKASI K- TAŠKAS17 K	Taškas 1 - Taškas 17	1	255	128

3. Paspauskite klavišą [OK] (kad išsaugotumėte nustatytą reikšmę). Padidinkite reguliavimo reikšmę, kad padidintumėte tankį, sumažinkite reikšmę, kad sumažintumėte tankį.
4. Paspaudus [Start] (Pradėti) klavišą, bus atspausdintas reguliavimo šablonas. Nors galima patikrinti tankį kiekviename tankio lygyje (taške), remiantis šiuo šablonu, geriau padaryti kopiją ir patikrinti rezultatą.
5. Padarykite kopiją ir patikrinkite reguliavimo rezultatą. Perjunkite modeliavimo režimą ir kopijavimo režimą pirmyn ir atgal, kad atliktumėte reguliavimą, atsižvelgdami į faktinį kopijos vaizdą. Kartokite šią procedūrą, kol būsite patenkinti kopijos vaizdu.

(4) Spausdintuvo pilkos spalvos balanso reguliavimas (rankinis reguliavimas)

1. Įjunkite modeliavimo 67-25 režimą.
2. Pasirinkite spalvą naudodami klavišą [10].
3. Įveskite reguliavimo reikšmę naudodami klavišą [10]. Ir paspauskite klavišą [OK]. Galima reguliavimo reikšmių diapazonas yra nuo 1 iki 255. Padidinkite reguliavimo reikšmę, kad padidintumėte tankį, sumažinkite reikšmę, kad sumažintumėte tankį.
   Pakartokite 2–3 veiksmus, kol reguliavimas bus patenkinamas.
   (Žr. spalvų balanso ir tankio patikros spausdinant skyrių)


(5) Atspausdinto / nuskaityto vaizdo poslinkis nuo centro, priekinio krašto padėties reguliavimas

1. Vaizdo didinimo reguliavimas spausdinant (pagrindinė nuskaitymo kryptis)
   1. Įjunkite modeliavimo 50-10 režimą.
   2. Įdėkite A4 (Ilx8.5) arba A3 (Ilx17) popierių į popieriaus dėklą.
   3. Pasirinkite popieriaus dėklą su popieriumi, įdėtu 2 veiksme, naudodami [T II klavišus.
   4. Paspauskite klavišą [Start] (Pradėti). Bus atspausdintas patikros šablonas.
   5. Patikrinkite, ar atspausdinto patikros šablono matmuo yra 240±1,2 mm.

      Atlikite toliau nurodytą veiksmą, jei rezultatas nėra patenkinamas:
   6. Pakeiskite nustatymo elementą 1: BK-MAG.
      Ilgis pasikeis 0,1 mm, pakeitus reikšmę vienetu. Padidinkite reikšmę, kad padidintumėte didinimą pagrindine nuskaitymo kryptimi BK vaizdui. Sumažinkite reikšmę, kad sumažintumėte didinimą. Kartokite 2–6 veiksmus, kol gausite patenkinamą rezultatą
2. Vaizdo padėties reguliavimas spausdinant (pagrindinė nuskaitymo kryptis, antrinė nuskaitymo kryptis)

Pastaba
Prieš reguliuodami įsitikinkite, kad šis elementas yra tinkamos būklės:

• ADJ 3-A Vaizdo didinimo reguliavimas spausdinant (pagrindinė nuskaitymo kryptis)

1. Įjunkite modeliavimo 50-10 režimą.
2. Įdėkite A4 (Ilx8.5) arba A3 (Ilx17) popierių į popieriaus dėklą.
3. Paspauskite klavišą [Start] (Pradėti). Bus atspausdintas patikros šablonas
4. Patikrinkite vaizdą patikros šablone ir pažiūrėkite, ar toliau nurodyti elementai atitinka standartinę reikšmę.

	Aprašymas	Standartinė reguliavimo reikšmė
X	Tuščia sritis priekiniame krašte	4,0±1,Omm
Y	Tuščia sritis galiniame krašte	Nuo 1,0 mm iki 5,0 mm
Z1 / Z2	Tuščia sritis priekyje / gale	Iš viso 4,0±2,0 mm

* Z1 ir Z2 tuštuma turėtų būti 1 mm arba daugiau abiejose pusėse. Atlikite toliau nurodytą veiksmą, jei rezultatas nėra patenkinamas:

5. Pakeiskite reguliavimo reikšmę, paspauskite klavišą [Start] (Pradėti) ir atspausdinkite patikros šabloną.
   Pakartokite 3–6 veiksmus, kol bus įvykdytos 5 veiksme išvardytos sąlygos.
   Matmuo pasikeis maždaug 0,1 mm, pakeitus reikšmę vienetu.
   Pagrindinė nuskaitymo kryptis: spausdinimo padėtis pasislenka atgal, kai didėja reguliavimo reikšmė.
   Antrinė nuskaitymo kryptis: spausdinimo padėtis pasislenka link popieriaus transportavimo krypties galinio krašto, kai didėja reguliavimo reikšmė.

	Nr.	Elementas	Tikslinis dėklas
Spausdinimo padėtis link pagrindinės nuskaitymo krypties	4	MAIN-MFT	Rankinio tiekimo dėklas
	5	MAIN-CSI	Dėklas 1
	6	MAIN-CS2	Dėklas 2
	7	MAIN-CS3	Dėklas 3
	8	MAIN-CS4	Dėklas 4
	9	MAIN-ADU	2 pusė, skirta dvipusiam spausdinimui
Spausdinimo padėtis link antrinės nuskaitymo krypties	10	SUB-MFT	Rankinio tiekimo dėklas
	11	SUB-CSI	Dėklas 1
	12	SUB-CS2	Dėklas 2
	13	SUB-CS3	Dėklas 3
	14	SUB-CS4	Dėklas 4
	15	SUB-ADU	2 pusė, skirta dvipusiam spausdinimui
Pagrindinė nuskaitymo kryptis	2	MAIN-STD	Visi dėklai
Spausdinimo padėtis link antrinės nuskaitymo krypties	3	SUB-STD	Visi dėklai

Pastaba
Nustatymo elementai "2: MAIN-STD" ir "3: SUB-STD" skirti pakeisti visas spausdinimo padėtis.
Vykdykite juos, jei būtina sureguliuoti visus dėklus pakeitus LSU ir kt.
(Tik 500 lapų popieriaus tiekimo dėklas)
Jei atlikus aukščiau nurodytą procedūrą nepavyksta pasiekti patenkinamo reguliavimo rezultato, atlikite toliau nurodytą reguliavimą.

6. Atsukite popieriaus tiekimo dėklo poslinkio reguliavimo varžtus (2 vnt.) centrinėje popieriaus tiekimo dėklo kėlimo plokštės dalyje ir pakeiskite pavaros bloko padėtį priekinio / galinio rėmo kryptimi.
   Pakartokite reguliavimo procedūras nuo 3).


BP-CS11 (500 LAPŲ POPERIAUS PADAVIMO DĖKLAS), BP-DE11 (STOVAS / 2x500 LAPŲ POPERIAUS STALČIUS)

Išpakavimas

1. Supakuotų prekių patikrinimas

BP-CS11

BP-DE11

NR.	Pavadinimas	Kiekis
1	Tvirtinimo varžtai (M3x6 S-tyte)	2
2	Tvirtinimo varžtai (M4x8 S-tyte)	4
3	Tvirtinimo varžtai (M4x12 P-tyte)	6
4	Dydžio indikacijos etiketė	1
5	Krašto laikiklis	1
6	Plokštelė	4
7	Dirželių dangtelis	1
8	Jungties disko įrenginys	1
9	Tvirtinimo varžtai (M4x12 P-tyte)	10
10	Plokštelė	4
II	Dydžio indikacijos etiketė	2
12	Dirželis	1
13	Tvirtinimo varžtai (M3x6 S-tyte)	1

2. Tvirtinimo juostos ir apsauginės medžiagos pašalinimas
   1. 500 lapų popieriaus padavimo dėklo pašalinimas.
      BP-CS11

   2. Stovo / 2x500 lapų popieriaus stalčiaus pašalinimas.
      BP-DE11


3. Tvirtinimo juostos ir apsauginės medžiagos pašalinimas
   1. Išimkite 500 lapų popieriaus padavimo dėklą iš polietileninio maišelio ir nuimkite tvirtinimo juostą bei apsauginę medžiagą.


      Kadangi galinis korpusas nebuvo prisuktas, nuimkite juostą ir laikykite galinį korpusą nepasiekiamoje vietoje.


2. Išimkite stovą / 2x500 lapų popieriaus stalčių iš polietileninio maišelio ir nuimkite tvirtinimo juostą bei apsauginę medžiagą.



   Kadangi galinis korpusas nebuvo prisuktas, nuimkite juostą ir laikykite galinį korpusą nepasiekiamoje vietoje.


Montavimas

<Atsargumo priemonės montuojant>
Prieš atlikdami montavimą, patikrinkite, ar duomenų lemputė po juo nedega arba nemirksi.

1. Išjunkite pagrindinio įrenginio maitinimą
   1. Patikrinkite, ar išjungtas valdymo skydelis, ir tada išjunkite maitinimo jungiklį.
   2. Atjunkite maitinimo kištuką nuo maitinimo lizdo.
2. Sumontuokite pagrindinį įrenginį ant BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Pagrindiniam įrenginiui pakelti naudokite dviejų žmonių jėgą.

   Švelniai uždėkite pagrindinį įrenginį ant pasirenkamo kasetės, sulygiuodami ir įkišdami 3 pasirenkamo dėklo vietos iškyšas į vietos angas pagrindinio įrenginio apačioje.


Pastaba
Pagrindinio įrenginio negalima pritvirtinti tiesiai prie BP-DE11 su BP-20M22/BP-20M24/BP-20M24L.

1. Nuimkite pagrindinio įrenginio dėklą.

2. Nuimkite galinį BP-CS11 dangtelį

3. Įdėkite pagrindinį įrenginį į BP-CS11.
   Atkreipkite dėmesį į BP-CS11 jungties dalies iškyšos padėtį.
   * BP-DE11 negalima pritvirtinti prie pagrindinio įrenginio.

   Nuleiskite pagrindinį korpusą tiesiai.


4. Ištraukite BP-CS11 dėklą.

5. Nuimkite varžtus ir galinį dangtelį.


6. Sulygiuokite kairę ir dešinę jungiamąsias plokštes su varžtų skylėmis ant korpuso ir pritvirtinkite jas varžtais.

7. Pritvirtinkite krašto laikiklį prie pagrindinio rėmo.


8. Nuimkite varžtus.
   Būkite atsargūs su skirtingais varžtais viršuje ir apačioje.

9. Perkiškite BP-CS11 dirželį į krašto laikiklį.


10. Perkiškite BP-CS11 dirželį į dirželio dangtelį. Tada sulenkite ir užkabinkite dirželio dangtelį, kaip parodyta paveikslėlyje, kad uždengtumėte dirželį.

11. Pritvirtinkite dirželio dangtelį, kuris dengia dirželį, prie aukštos įtampos PWB varžtais.


12. Perkiškite BP-CS11 dirželį į laidų balnus ir prijunkite dirželį prie MFPC PWB, kaip parodyta paveikslėlyje.
    Tada pritvirtinkite laidų balnus prie įrenginio, kaip parodyta paveikslėlyje.

13. Pritvirtinkite jungties disko įrenginį prie pagrindinio įrenginio varžtu.
    Pastaba
    Montuodami būkite atsargūs, kad neįspaustumėte dirželio.


14. Grąžinkite galinį dangtelį į pagrindinį įrenginį ir BP-CS11.

15. Grąžinkite dėklą į pagrindinį įrenginį.


16. Pritvirtinkite dydžio rodymo lapą prie dėklo ir grąžinkite dėklą į BP-CS11.

17. Sumontavę stalą, atlikite reguliavimus.

3. Sumontuokite BP-CS11 prie BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Pastaba
   Pagrindinio įrenginio negalima pritvirtinti tiesiai prie BP-DE11 su 20M22/BP-20M24/BP-20M24L.
   1. Uždėkite BP-CS11 ant BP-DE11.

   2. Nuimkite BP-CS11 dėklą ir BP-DE11 viršutinį dėklą.

   3. Sulygiuokite kairę ir dešinę jungiamąsias plokštes su varžtų skylėmis ant korpuso ir pritvirtinkite jas varžtais. Pritvirtinkite BP-CS11 ir BP-DE11 varžtais.

   4. Išpjaukite plotą, parodytą paveikslėlyje (BP-CS11).


5. Įdėkite pagrindinį įrenginį į BP-CS11 ir BP-DE11.
   *Nuoroda: Įdėkite pagrindinį įrenginį į BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)


6. Perkiškite apvalų gnybtą per skylę. Pritvirtinkite apvalų gnybtą varžtu.
   (Supakuotos prekės Nr. 13)

7. Prijunkite dirželį prie stalo valdymo PWB, kaip parodyta paveikslėlyje.

8. Perkiškite dirželį per skylę.

9. Prijunkite dirželį prie pagrindinio korpuso MFPC PWB ir atlikite laidų apdorojimą.
   (Pagrindinio korpuso pusė turi tą patį kelią kaip ir BP-CS11)

10. Grąžinkite galinį dangtelį į pagrindinį įrenginį, BP-CS11I ir BP-DE11.

11. Grąžinkite dėklą į pagrindinį įrenginį, BP-CS11 ir BP-DE11.

12. Pritvirtinkite dydžio rodymo lapą prie dėklo ir grąžinkite dėklą į BP-CS11 ir BP-DE11.

13. Sumontavę stalą, atlikite reguliavimus.


4. Sumontuokite pagrindinį įrenginį ant BP-DE11
   (BP-20M28/BP-20M31 ir BP-21M22 (tik Tailande))

   Pagrindiniam įrenginiui pakelti naudokite dviejų žmonių jėgą.

   Švelniai uždėkite pagrindinį įrenginį ant pasirenkamo kasetės, sulygiuodami ir įkišdami 3 pasirenkamo dėklo vietos iškyšas į vietos angas pagrindinio įrenginio apačioje.

   1. Montavimo būdas yra toks pat kaip B.
   2. Dirželio prijungimo būdas yra toks pat kaip C.
      *Dirželio dangtelis yra pritvirtintas prie pagrindinio korpuso.
   3. Sumontavę stalą, atlikite reguliavimus.

BP-DS12/DS13 (AUKŠTAS STOVAS / ŽEMAS STOVAS)

Išpakavimas

Išpakuokite pakuotę ir patikrinkite, ar visos dalys yra pateiktos.

NR.	Pavadinimas	Kiekis
		BP-DS13	BP-DS12
1	Fiksavimo varžtai (M4x10 S-tyte)	2	4
2	Fiksavimo varžtai (M4x10 P-tyte)	4	4
3	Fiksavimo plokštė Priekinė L	Ne	1
4	Fiksavimo plokštė Priekinė R	Ne	1
5	Fiksavimo plokštė Galinė	2	2

Montavimas

Pastaba
Jungtis su pagrindiniu įrenginiu yra tokia pati, kaip nurodyta toliau.

1. Išimkite BP-CS11 arba pagrindinio įrenginio dėklą.


2. Padėkite BP-CS11 arba pagrindinį įrenginį ant stovo. Pritvirtinkite stovo padėties nustatymo kaiščius (2 vietos) prie BP-CS11 padėties nustatymo angų.

3. Fiksavimo varžtu pritvirtinkite stovą prie BP-CS11.



4. Pritvirtinkite BP-CS11 dėklą.

5. Pritvirtinkite BP-CS11 galinį dangtelį.

6. Pasukite reguliatorius, kad pritvirtintumėte įrenginį prie grindų paviršiaus, kad įrenginys nejudėtų. Prisijunkite prie BP-DS13
   Prisijunkite prie BP-DS13

   Prisijunkite prie BP-DS12


Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti „Sharp BP-20M22“, „BP-20M24“, „BP-20M31“ vadovas

Prieinamos kalbos
