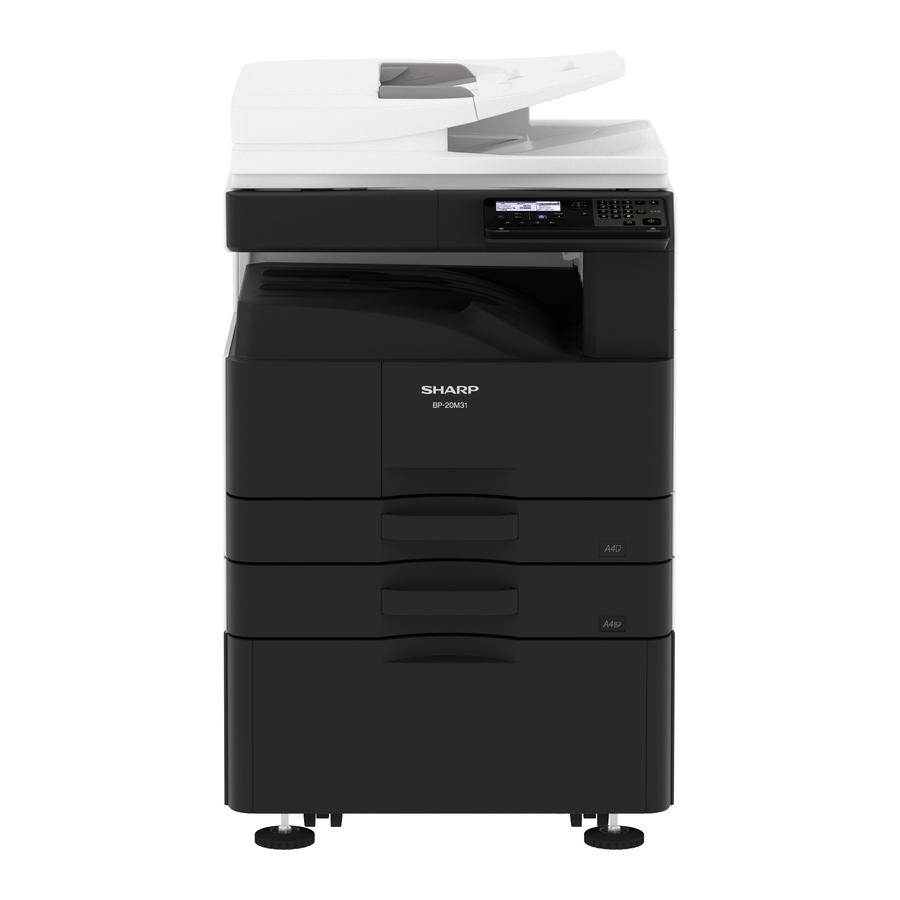

Panduan Sharp BP-20M22, BP-20M24, BP-20M31

KONFIGURASI

Konfigurasi Sistem

Komponen yang ditandai dengan "" penting untuk menjaga keselamatan set. Pastikan untuk mengganti komponen ini dengan komponen yang sesuai untuk menjaga keselamatan dan kinerja set.

1. Mesin MODEL 22cpm/24cpm

2. Mesin MODEL 28cpm/31cpm


UNIT UTAMA

Membongkar

1. Membongkar

Model OC

1. Lepaskan kotak kemasan.

2. Lepaskan bahan bantalan dan kantong plastik.


Model Standar 500 lembar x 1

1. Lepaskan kotak kemasan.

2. Lepaskan bahan bantalan dan kantong plastik.


Model Standar 500 lembar x 2

1. Lepaskan kotak kemasan.

2. Lepaskan bahan bantalan dan kantong plastik.


2. Pita pengikat dan bahan pelindung

Model OC

Model Standar 500 lembar x 1

Model Standar 500 lembar x 2

3. Pemeriksaan barang yang dikemas


No.	Nama komponen	Kuantitas	Keterangan
1	Kabel AC	1
2	Pengembang	1	BP-20M22/ 20M24/
3	Kartrid toner	1	Hanya 21M22
2	Pengembang	Tidak	Hanya BP-20M28/ 20M31
3	Kartrid toner	Tidak
4	Manual	1
5	CD-ROM	1	Hanya Asia
6	Panduan memulai	1
7	Lembar pelindung	1
8	Pembersih kaca	1

4. Pelepasan kunci

(1) Pelepasan bahan bantalan RSPF.

1. Lepaskan bahan bantalan RSPF.


(2) Pelepasan kunci Pemindai (unit cermin 2/3)

1. Lepaskan sekrup pengencang unit optik, dan lepaskan label catatan.


2. Pasang lembar pelindung.

3. Sekrup pengencang diperlukan saat mengangkut mesin. Simpan di baki.



(3) Pelepasan kunci pelat rotasi baki

1. Tarik keluar baki, dan lepaskan bahan pengencang pelat rotasi dan label catatan baki.
   Baki Umpan Kertas 250 LEMBAR


   Baki Umpan Kertas 500 LEMBAR
   Pasang bahan pengencang yang dilepas ke posisi yang ditunjukkan pada gambar untuk penyimpanan. (Hanya Baki Umpan Kertas 500 Lembar)


(4) Pelepasan lembar pelindung drum.

1. Buka pintu kanan dan tarik keluar spacer transfer dari unit pintu samping.


Instalasi

<Catatan sebelum instalasi>
* Saat menghubungkan unit utama dengan laci kertas opsional, pertama bongkar dan pasang laci kertas, lalu bongkar unit utama dan tempatkan unit utama dengan aman di atas laci kertas sebelum memasang unit utama.

1. Instalasi pengembang

Berhati-hatilah agar tidak meninggalkan sidik jari atau kotoran minyak pada permukaan roller. Jangan memegang wadah yang berdekatan dengan roller DV terlalu kuat.

1. Buka baki bypass, dan buka penutup samping.


2. Buka penutup depan.


3. Lepaskan konektor.
   Kendurkan sekrup pengencang unit pengembangan, dan tarik keluar unit pengembangan.

4. Lepaskan sekrup.

5. Lepaskan penutup atas DV.

6. Sambil memutar roller MG ke arah panah, masukkan pengembang ke dalam tangki pengembang secara merata agar tidak meluap.
   * Kocok kantong pengembang dengan cukup sebelum membukanya.


7. Pasang penutup atas DV.


8. Kencangkan sekrup.

   * Periksa apakah segel DV bebas dari pengembang. Jika pengembang menempel pada segel DV, bersihkan.
   * Setelah memasukkan pengembang, jangan miringkan atau goyangkan kartrid pengembang.
   * Periksa apakah kedua ujung segel DV tidak dimasukkan ke dalam penutup pengembang.
9. Pasang unit pengembangan ke unit utama.

10. Kencangkan unit pengembangan dengan sekrup. Hubungkan harness unit pengembangan ke mesin.


SIMULASI

Umum dan tujuan

Mode simulasi memiliki fungsi-fungsi berikut, untuk menampilkan status pengoperasian mesin, mengidentifikasi posisi dan penyebab masalah pada tahap awal, serta untuk menyiapkan dan menyesuaikan mesin secara efisien untuk meningkatkan kemampuan servis.

1. Berbagai penyesuaian Berbagai penyesuaian
2. Pengaturan spesifikasi dan fungsi
3. Membatalkan masalah
4. Pemeriksaan pengoperasian
5. Pemeriksaan penghitung, pengaturan penghapusan
6. Pemeriksaan data kondisi (riwayat) pengoperasian mesin, penghapusan
7. Transportasi berbagai data (penyesuaian, pengaturan, pengoperasian, penghitung, dll.).

Prosedur dan tampilan pengoperasian bergantung pada desain panel pengoperasian mesin.

Memulai simulasi

1. Memasuki mode simulasi
   1. Mesin dalam mode Salin: tombol [#] -> tombol [*] -> tombol [C] -> tombol [*] -> Siap untuk memasukkan kode utama simulasi.

   2. Memasukkan kode utama dengan 10-tombol -> tombol START ON.
   3. Memasukkan sub kode dengan 10-tombol -> tombol START ON.
   4. Pilih item dengan tombol panah.
   5. Mesin memasuki mode yang sesuai dengan item yang dipilih.
      Tekan tombol [START] untuk memulai operasi simulasi,
      Untuk membatalkan mode simulasi saat ini dan mengubah kode utama dan sub kode, tekan tombol [STOP].
2. Membatalkan mode simulasi untuk kembali ke mode normal
   1. Tekan tombol [CA].

      Jangan matikan daya saat mesin berada dalam mode simulasi.
      Jika sakelar daya dimatikan dalam mode simulasi, dapat mengakibatkan kerusakan. Dalam hal ini, matikan/hidupkan sumber daya utama.

2. Pemasangan kartrid toner
   1. Keluarkan kartrid toner baru dari kotaknya. Pegang kartrid di kedua sisinya dan kocok secara horizontal empat atau lima kali.

   2. Masukkan kartrid toner di sepanjang pemandu hingga terkunci pada tempatnya sambil mendorong tuas pelepas kunci Jika ada kotoran atau debu pada kartrid toner, bersihkan sebelum memasang kartrid.

3. Pengaturan tingkat kontrol referensi kerapatan toner
   1. Dengan penutup depan terbuka, hidupkan daya mesin dan masukkan SIM25-02.
      CATATAN: Ketika mesin tidak dalam mode simulasi, jika penutup depan ditutup dan daya mesin dihidupkan, kode masalah F2-40 akan terjadi karena tidak dilaksanakannya SIM25-02 hanya untuk waktu pengaturan awal. Oleh karena itu, jika kode masalah F2-40 terjadi karena tidak dilaksanakannya SIM25-02, laksanakan SIM25-02 sesuai dengan prosedur reguler (berdasarkan C-I,2,3) lagi hanya untuk waktu pengaturan awal.
      * Kartrid toner harus dipasang untuk memulai simulasi ini.
   2. Tutup kabinet depan.
   3. Setelah memilih K dengan "I" dari tombol "10", tekan tombol [START], dan laksanakan SIM25-02.
      CATATAN: Dibutuhkan sekitar 2 menit untuk melaksanakan SIM25-02 sepenuhnya.
      Selama pelaksanaan simulasi ini, penutup depan tidak boleh dibuka dan daya mesin tidak boleh dimatikan.
   4. Konfirmasikan bahwa "COMPLETE" ditampilkan. [Item konfirmasi]
      • COMPLETE ditampilkan.
      • Tidak ada tampilan kesalahan (EE-EL, EE-EU, EE-EC).
      • Periksa apakah tidak ada suara abnormal dalam proses un.

4. Pengaturan baki

(1) Pengaturan Baki Default

1. Tekan tombol [FUNGSI KHUSUS].


2. Pilih "Pengaturan Sistem" dengan tombol [] dan tekan tombol [OK].
3. Masukkan kode PIN administrator dengan tombol angka. "00000"
   • " * " muncul untuk setiap digit yang Anda masukkan.
   • Layar pemilihan mode muncul.
4. Pilih [SALIN] dengan tombol [].
5. Tekan tombol [OK].
6. Pilih [Pengaturan Baki Default] dengan tombol [ ] .
7. Tekan tombol [OK] dan ikuti petunjuk di layar pengaturan.
8. Pilih baki yang diinginkan dengan tombol [ ] .
9. Tekan tombol [OK].

(2) Mengubah pengaturan ukuran kertas baki

1. Tekan tombol [FUNGSI KHUSUS].
2. Tekan tombol [ ] untuk memilih "Pengaturan Ukuran Kertas"
3. Tekan tombol [ ] untuk memilih baki kertas yang ukuran kertasnya sedang diubah.
4. Tekan tombol [] dan tekan tombol [ ] untuk memilih ukuran kertas.
5. Tekan tombol [OK].

(3) Mengubah jenis kertas baki

1. Tekan tombol [FUNGSI KHUSUS].
2. Tekan tombol [ ] untuk memilih "Pengaturan Jenis Kertas"
3. Pilih baki dengan tombol [ ] , dan tekan tombol [OK].
4. Pilih jenis kertas yang diinginkan dan tekan tombol [OK].

(4) Pengaturan ukuran baki

1. Tarik keluar baki kertas. Tarik baki dengan hati-hati hingga berhenti. Jika ada kertas yang tersisa di dalam baki, keluarkan.


2. Sesuaikan pelat pemandu A dan B dengan menekan tuas penguncinya dan menggesernya agar sesuai dengan dimensi vertikal dan horizontal kertas yang akan dimuat. Pelat pemandu kertas A dan B dapat bergeser, geser setiap pelat pemandu sambil menekan tuas pengunci.


Catatan: Lepaskan pelat pembagi. Pindahkan pelat pembagi sepenuhnya ke sisi bukaan umpan kertas (sisi kanan), dan tarik ke atas untuk melepaskan. Masukkan pelat pembagi yang dilepas ke dalam A.

5. Pengaturan spesifikasi

Gunakan simulasi 26-6 untuk mengatur tujuan mesin.

SIM	No.	Isi
26	6	Digunakan untuk mengatur tujuan.

Setelah menyelesaikan pengaturan tujuan, ubah nilai yang ditetapkan untuk menyesuaikan pengaturan berikut.

SIM	No.	Isi
26	5	Digunakan untuk mengatur mode hitungan Penghitung total dan penghitung pemeliharaan.
	18	Digunakan untuk mengatur YA/TIDAK Mode hemat toner.

Pemeriksaan kualitas gambar

1. Item eksekusi

Lakukan item berikut.

No.	Item	SIM
1	Salin pemeriksaan keseimbangan dan kerapatan abu-abu	-
2	Pemeriksaan keseimbangan/kerapatan abu-abu printer	64-5

Ketika ada cacat pada gambar dengan konten yang disebutkan di atas, Anda melakukan konten berikut, dan mengonfirmasi gambar.

No.	Item	SIM
3	Penyesuaian keseimbangan abu-abu salinan (Penyesuaian manual)	46-16
4	Penyesuaian keseimbangan abu-abu printer (Penyesuaian manual)	67-25
5	Gambar cetak/pindai tidak di tengah, penyesuaian posisi tepi depan	50-10

2. Deskripsi

(1) Salin keseimbangan abu-abu dan metode pemeriksaan kerapatan 1

Buat salinan bagan uji abu-abu (UKOG-0162FCZZ) untuk memverifikasi apakah keseimbangan/kerapatan abu-abu sesuai.

1. Poin yang perlu diperhatikan untuk verifikasi kerapatan untuk mode salin hitam dan putih
   Gunakan bagan uji abu-abu (UKOG-0162FCZZ), atur Eksposur ke "3" (3) dalam mode Teks/Foto Cetak dan buat salinan untuk memverifikasi kerapatan. Semua penyesuaian keseimbangan abu-abu dalam mode penyesuaian pengguna harus diatur ke default (tengah).
   Verifikasi menggunakan bagan uji untuk abu-abu (UKOG-0162FCZZ)
   Periksa apakah kondisi berikut terpenuhi saat memverifikasi kerapatan bagan uji untuk abu-abu untuk salinan.


(2) Metode pemeriksaan keseimbangan/kerapatan abu-abu printer
Jalankan SIM 64-5 untuk mencetak pola uji cetak.

Kerapatan cetak harus berubah secara bertahap dari lebih terang ke lebih gelap. Pastikan kerapatan tidak bergeser berlawanan. Tingkat kerapatan semua warna harus sama.

(3) Penyesuaian keseimbangan abu-abu salinan (Penyesuaian manual)
Ini untuk menyesuaikan kerapatan setiap level untuk salinan H/P.
Penyesuaian ini diperlukan dalam kasus berikut:

• Kerapatan salinan H/P otomatis tidak sesuai.

1. Masukkan mode Simulasi 46-16.
2. Pilih tingkat kerapatan (titik) untuk penyesuaian menggunakan tombol [ ]. Masukkan nilai penyesuaian menggunakan tombol angka.

Item	Tampilan	Deskripsi	Nilai minimum	Nilai maksimum	Nilai default
K	POINTI K- POINT17 K	Titik 1 - Titik 17	1	255	128

3. Tekan tombol [OK] (untuk menyimpan nilai yang ditetapkan). Tingkatkan nilai penyesuaian untuk meningkatkan kerapatan, kurangi nilai untuk mengurangi kerapatan.
4. Menekan tombol [Start] (Mulai) akan mencetak pola penyesuaian. Meskipun mungkin untuk memverifikasi kerapatan di setiap tingkat kerapatan (titik) yang mengacu pada pola ini, lebih baik untuk membuat salinan dan memverifikasi hasilnya.
5. Buat salinan dan verifikasi hasil penyesuaian. Beralih antara mode simulasi dan mode salin bolak-balik untuk melakukan penyesuaian dengan mengacu pada gambar salinan yang sebenarnya. Ulangi prosedur ini hingga gambar salinan memuaskan.

(4) Penyesuaian keseimbangan abu-abu printer (Penyesuaian manual)

1. Masukkan mode Simulasi 67-25.
2. Pilih warna menggunakan tombol [10].
3. Masukkan nilai penyesuaian menggunakan tombol [10]. Dan Tekan tombol [OK] (OK). Kisaran nilai penyesuaian yang tersedia adalah 1 hingga 255. Tingkatkan nilai penyesuaian untuk meningkatkan kerapatan, kurangi nilai untuk mengurangi kerapatan.
   Ulangi langkah 2) hingga 3) hingga penyesuaian memuaskan.
   (Lihat bagian untuk verifikasi keseimbangan dan kerapatan warna untuk cetak)


(5) Gambar cetak/pindai tidak di tengah, penyesuaian posisi tepi depan

1. Penyesuaian pembesaran gambar cetak (Arah pemindaian utama)
   1. Masukkan mode Simulasi 50-10.
   2. Muat kertas A4 (Ilx8.5) atau A3 (Ilx17) ke dalam baki kertas.
   3. Pilih baki kertas dengan kertas yang dimuat pada langkah 2) menggunakan tombol [T II.
   4. Tekan tombol [Start] (Mulai). Pola pemeriksaan akan dicetak.
   5. Verifikasi apakah dimensi pola pemeriksaan yang dicetak adalah 240±1.2mm.

      Lakukan langkah di bawah ini jika hasilnya tidak memuaskan:
   6. Ubah item pengaturan 1: BK-MAG.
      Panjangnya akan berubah sebesar 0,1 mm dengan mengubah nilai sebesar satu. Tingkatkan nilai untuk meningkatkan pembesaran ke arah pemindaian utama untuk gambar BK. Kurangi nilai untuk mengurangi pembesaran. Ulangi langkah 2) hingga 6) hingga diperoleh hasil yang memuaskan
2. Penyesuaian posisi gambar cetak (Arah pemindaian utama, arah sub pemindaian)

Catatan
Pastikan item berikut dalam kondisi yang tepat sebelum penyesuaian:

• ADJ 3-A Penyesuaian pembesaran gambar cetak (Arah pemindaian utama)

1. Masukkan mode Simulasi 50-10.
2. Muat kertas A4 (Ilx8.5) atau A3 (Ilx17) ke dalam baki kertas.
3. Tekan tombol [Start] (Mulai). Pola pemeriksaan akan dicetak
4. Verifikasi gambar pada pola pemeriksaan dan lihat apakah item di bawah ini berada pada nilai standar.

	Deskripsi	Nilai penyesuaian standar
X	Area kosong di tepi depan	4.0±1.Omm
Y	Area kosong di tepi belakang	1.0mm hingga 5.0mm
Z1/Z2	Area kosong di depan / belakang	Total 4.0±2.0mm

* Kekosongan untuk Z1 dan Z2 harus 1 mm atau lebih di kedua sisi. Lakukan langkah di bawah ini jika hasilnya tidak memuaskan:

5. Ubah nilai penyesuaian, tekan tombol [Start] (Mulai) dan cetak pola pemeriksaan.
   Ulangi langkah 3) hingga 6) hingga kondisi yang tercantum pada langkah 5) terpenuhi.
   Dimensi akan berubah sekitar. 0,1 mm dengan mengubah nilai sebesar satu.
   Arah pemindaian utama: Posisi cetak bergerak ke sisi belakang saat nilai penyesuaian meningkat.
   Arah sub pemindaian: Posisi cetak bergerak ke arah tepi belakang arah transportasi kertas saat nilai penyesuaian meningkat.

	No.	Item	Baki target
Posisi cetak ke arah arah pemindaian utama	4	MAIN-MFT	Baki umpan manual
	5	MAIN-CSI	Baki 1
	6	MAIN-CS2	Baki 2
	7	MAIN-CS3	Baki 3
	8	MAIN-CS4	Baki 4
	9	MAIN-ADU	Sisi-2 untuk pencetakan dupleks
Posisi cetak ke arah sub arah pemindaian	10	SUB-MFT	Baki umpan manual
	11	SUB-CSI	Baki 1
	12	SUB-CS2	Baki 2
	13	SUB-CS3	Baki 3
	14	SUB-CS4	Baki 4
	15	SUB-ADU	Sisi-2 untuk pencetakan dupleks
Arah pemindaian utama	2	MAIN-STD	Semua baki
Posisi cetak ke arah sub pemindaian	3	SUB-STD	Semua baki

Catatan
Item pengaturan "2: MAIN-STD" dan "3: SUB-STD" adalah untuk mengubah semua posisi cetak.
Jalankan jika penyesuaian semua baki diperlukan setelah penggantian LSU, dll.
(Hanya Baki Umpan Kertas 500 Lembar)
Jika prosedur di atas tidak memberikan hasil penyesuaian yang memuaskan, lakukan penyesuaian berikut.

6. Kendurkan sekrup penyesuaian tidak di tengah baki umpan kertas (2 buah) di bagian tengah pelat pengangkat baki umpan kertas, dan ubah posisi unit roda gigi ke arah bingkai depan/belakang.
   Ulangi prosedur penyesuaian dari 3).


BP-CS11 (500-SHEET PAPER FEED TRAY), BP-DE11 (STAND/2x500 SHEET PAPER DRAWER)

Pembongkaran

1. Pemeriksaan barang yang dikemas

BP-CS11

BP-DE11

NO.	Nama	Kuantitas
1	Sekrup pengikat (M3x6 S-tyte)	2
2	Sekrup pengikat (M4x8 S-tyte)	4
3	Sekrup pengikat (M4x12 P-tyte)	6
4	Label indikasi ukuran	1
5	Penahan tepi	1
6	Pelat	4
7	Penutup sabuk pengaman	1
8	Unit Penggerak koneksi	1
9	Sekrup pengikat (M4x12 P-tyte)	10
10	Pelat	4
II	Label indikasi ukuran	2
12	Sabuk pengaman	1
13	Sekrup pengikat (M3x6 S-tyte)	1

2. Pelepasan pita pengikat dan bahan pelindung
   1. Pelepasan baki pengumpan kertas 500 lembar.
      BP-CS11

   2. Pelepasan dudukan/laci kertas 2x500 lembar.
      BP-DE11


3. Pelepasan pita pengikat dan bahan pelindung
   1. Lepaskan baki pengumpan kertas 500 lembar dari kantong polietilen, dan lepaskan pita pengikat serta bahan pelindung.


      Karena kabinet Belakang belum disekrup, lepaskan pita dan jauhkan kabinet Belakang dari jangkauan.


2. Lepaskan dudukan/laci kertas 2x500 lembar dari kantong polietilen, dan lepaskan pita pengikat serta bahan pelindung.



   Karena kabinet Belakang belum disekrup, lepaskan pita dan jauhkan kabinet Belakang dari jangkauan.


Pemasangan

<Tindakan pencegahan untuk pemasangan>
Sebelum menjalankan pemasangan, periksa untuk memastikan bahwa lampu data di bawahnya tidak menyala atau berkedip.

1. Matikan daya unit utama
   1. Periksa untuk memastikan bahwa panel operasi dalam keadaan MATI, lalu MATIKAN sakelar daya.
   2. Cabut steker daya dari stopkontak.
2. Pasang unit utama ke BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Gunakan tenaga manusia dari dua orang untuk mengangkat unit utama.

   Tempatkan unit utama secara perlahan ke Kaset opsional, sejajarkan dan masukkan 3 bos penentu lokasi baki opsional ke dalam lubang penentu lokasi di bagian bawah unit utama.


Catatan
Unit utama tidak dapat dipasang langsung ke BP-DE11 dengan BP-20M22/BP-20M24/BP-20M24L.

1. Lepaskan baki unit utama.

2. Lepaskan penutup Belakang BP-CS11

3. Tempatkan unit utama di BP-CS11.
   Perhatikan posisi bos yang merupakan bagian koneksi BP-CS11.
   * BP-DE11 tidak dapat dipasang ke unit utama.

   Turunkan badan utama secara lurus.


4. Tarik keluar baki BP-CS11.

5. Lepaskan sekrup dan penutup belakang.


6. Sejajarkan pelat penghubung kiri dan kanan dengan lubang sekrup pada badan dan kencangkan dengan sekrup.

7. Pasang penahan Tepi ke rangka utama.


8. Lepaskan sekrup.
   Hati-hati dengan sekrup yang berbeda di bagian atas dan bawah.

9. Lewatkan sabuk pengaman BP-CS11 ke penahan Tepi.


10. Lewatkan sabuk pengaman BP-CS11 ke penutup Sabuk pengaman. Kemudian, tekuk dan kaitkan penutup Sabuk pengaman seperti yang ditunjukkan pada gambar untuk menutupi sabuk pengaman.

11. Kencangkan penutup sabuk pengaman yang menutupi sabuk pengaman ke PWB tegangan tinggi dengan sekrup.


12. Lewatkan sabuk pengaman BP-CS11 ke sadel kabel dan sambungkan sabuk pengaman ke MFPC PWB seperti yang ditunjukkan pada gambar.
    Kemudian, pasang sadel kabel ke mesin seperti yang ditunjukkan pada gambar.

13. Pasang unit penggerak koneksi ke unit utama dengan sekrup.
    Catatan
    Berhati-hatilah agar sabuk pengaman tidak tersangkut saat memasang.


14. Kembalikan penutup belakang ke unit utama dan BP-CS11.

15. Kembalikan baki ke unit utama.


16. Pasang lembaran tampilan ukuran ke baki dan kembalikan baki ke BP-CS11.

17. Setelah memasang meja, lakukan penyesuaian.

3. Pasang BP-CS11 ke BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Catatan
   Unit utama tidak dapat dipasang langsung ke BP-DE11 dengan 20M22/BP-20M24/BP-20M24L.
   1. Tempatkan BP-CS11 di BP-DE11.

   2. Lepaskan baki BP-CS11 dan baki atas BP-DE11.

   3. Sejajarkan pelat penghubung kiri dan kanan dengan lubang sekrup pada badan dan kencangkan dengan sekrup. Pasang BP-CS11 dan BP-DE11 dengan sekrup.

   4. Potong area yang ditunjukkan pada gambar berikut. (BP-CS11).


5. Tempatkan unit utama di BP-CS11 dan BP-DE11.
   *Referensi: Pasang unit utama ke BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Lewatkan terminal bundar melalui lubang. Pasang terminal bundar dengan sekrup.
   (Barang kemasan No. 13)

7. Sambungkan sabuk pengaman ke Desk control PWB seperti yang ditunjukkan pada gambar.

8. Lewatkan sabuk pengaman melalui lubang.

9. Sambungkan sabuk pengaman ke badan utama MFPC PWB dan lakukan pemrosesan kabel.
   (Sisi badan utama memiliki jalur yang sama dengan BP-CS11)

10. Kembalikan penutup belakang ke unit utama, BP-CS11I, dan BP-DE11.

11. Kembalikan baki ke unit utama, BP-CS11, dan BP-DE11.

12. Pasang lembaran tampilan ukuran ke baki dan kembalikan baki ke BP-CS11 dan BP-DE11.

13. Setelah memasang meja, lakukan penyesuaian.


4. Pasang unit utama ke BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Hanya untuk Thailand))

   Gunakan tenaga manusia dari dua orang untuk mengangkat unit utama.

   Tempatkan unit utama secara perlahan ke Kaset opsional, sejajarkan dan masukkan 3 bos penentu lokasi baki opsional ke dalam lubang penentu lokasi di bagian bawah unit utama.

   1. Metode pemasangannya sama dengan B.
   2. Metode penyambungan sabuk pengaman sama dengan C.
      *Penutup sabuk pengaman terpasang pada badan utama.
   3. Setelah memasang meja, lakukan penyesuaian.

BP-DS12/DS13 (TINGGI STANDAR/RENDAH STANDAR)

Pembongkaran

Bongkar paketnya, dan periksa untuk memastikan bahwa semua bagian telah disediakan.

NO.	Nama	Kuantitas
		BP-DS13	BP-DS12
1	Sekrup pemasangan (M4x10 S-tyte)	2	4
2	Sekrup pemasangan (M4x10 P-tyte)	4	4
3	Pelat pemasangan Depan L	Tidak	1
4	Pelat pemasangan Depan R	Tidak	1
5	Pelat pemasangan Belakang	2	2

Pemasangan

Catatan
Sambungan dengan unit utama sama seperti di bawah ini.

1. Lepaskan baki BP-CS11 atau Unit utama.


2. Letakkan BP-CS11 atau Unit utama pada Stand. Pasang pin pemosisian Stand (2 tempat) dengan lubang pemosisian BP-CS11.

3. Perbaiki Stand dengan BP-CS11 dengan Sekrup pemasangan.



4. Perbaiki baki BP-CS11.

5. Perbaiki penutup belakang BP-CS11.

6. Putar adjuster untuk memperbaiki mesin ke permukaan lantai agar tidak memindahkan mesin. Hubungkan ke BP-DS13
   Hubungkan ke BP-DS13

   Hubungkan ke BP-DS12


Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Panduan Sharp BP-20M22, BP-20M24, BP-20M31

Bahasa yang tersedia
