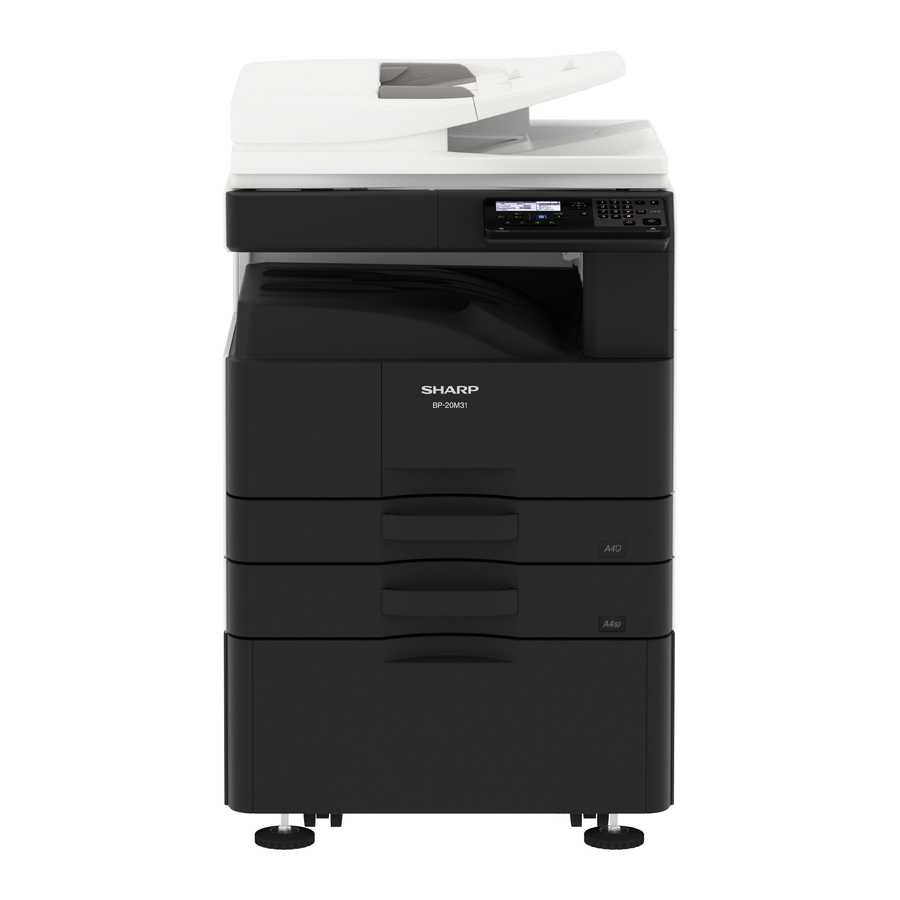

Ръководство за Sharp BP-20M22, BP-20M24, BP-20M31

КОНФИГУРАЦИЯ

Системни конфигурации

Частите, отбелязани със "", са важни за поддържане на безопасността на комплекта. Не забравяйте да смените тези части с посочените, за да запазите безопасността и производителността на комплекта.

1. 22cpm/24cpm MODEL машина

2. 28cpm/31cpm MODEL машина


ОСНОВЕН БЛОК

Разопаковане

1. Разопаковане

OC модел

1. Извадете кутията.

2. Извадете омекотяващия материал и пластмасовите торби.


Стандартен модел с 500 листа x 1

1. Извадете кутията.

2. Извадете омекотяващия материал и пластмасовите торби.


Стандартен модел с 500 листа x 2

1. Извадете кутията.

2. Извадете омекотяващия материал и пластмасовите торби.


2. Фиксираща лента и защитен материал

OC модел

Стандартен модел с 500 листа x 1

Стандартен модел с 500 листа x 2

3. Проверка на опакованите артикули


No.	Име на частите	Количество	Забележка
1	AC захранващ кабел	1
2	Проявител	1	BP-20M22/ 20M24/
3	Тонер касета	1	Само 21M22
2	Проявител	Не	Само BP-20M28/ 20M31
3	Тонер касета	Не
4	Ръководство	1
5	CD-ROM	1	Само за Азия
6	Първо ръководство	1
7	Защитен лист	1
8	Препарат за почистване на стъкло	1

4. Освобождаване на ключалката

(1) Освобождаване на омекотяващия материал на RSPF.

1. Извадете омекотяващия материал на RSPF.


(2) Освобождаване на ключалката на скенера (2/3 огледален блок)

1. Извадете фиксиращия винт на оптичния блок и отстранете етикета с бележки.


2. Поставете защитния лист.

3. Фиксиращият винт е необходим при транспортиране на машината. Съхранявайте го в тавата.



(3) Освобождаване на ключалката на въртящата се плоча на тавата

1. Издърпайте тавата и отстранете фиксиращия материал на въртящата се плоча и етикета с бележки на тавата.
   ТАВА ЗА ПОДАВАНЕ НА ХАРТИЯ С 250 ЛИСТА


   ТАВА ЗА ПОДАВАНЕ НА ХАРТИЯ С 500 ЛИСТА
   Прикрепете отстранения фиксиращ материал към позицията, показана на фигурата, за съхранение. (Само за тава за подаване на хартия с 500 листа)


(4) Отстраняване на защитния лист на барабана.

1. Отворете дясната врата и издърпайте трансферния дистанционер от модула на страничната врата.


Инсталация

<Бележка преди инсталиране>
* Когато свързвате основния блок с допълнителното чекмедже за хартия, първо разопаковайте и инсталирайте чекмеджето за хартия, след това разопаковайте основния блок и го поставете сигурно върху чекмеджето за хартия, преди да инсталирате основния блок.

1. Инсталиране на проявител

Внимавайте да не поставяте пръстови отпечатъци или мазни петна върху повърхността на ролката. Не дръжте корпуса в близост до DV ролката силно.

1. Отворете байпасната тава и отворете страничния капак.


2. Отворете предния капак.


3. Премахнете конектора.
   Разхлабете фиксиращия винт на проявителния блок и издърпайте проявителния блок.

4. Извадете винтовете.

5. Извадете горния капак на DV.

6. Докато въртите MG ролката в посока на стрелката, подавайте проявителя в резервоара за проявител равномерно, така че да не прелее.
   * Разклатете добре торбичката с проявител преди да я отворите.


7. Прикрепете горния капак на DV.


8. Затегнете винтовете.

   * Проверете дали DV уплътнението е чисто от проявител. Ако проявителят е прикрепен към DV уплътнението, почистете го.
   * След като подадете проявител, не накланяйте и не разклащайте касетата с проявител.
   * Проверете дали двата края на DV уплътненията не са поставени в капака на проявителя.
9. Прикрепете проявителния блок към основния блок.

10. Закрепете проявителния блок с винта. Свържете кабелния сноп на проявителния блок към машината.


СИМУЛАЦИЯ

Общи сведения и предназначение

Режимът на симулация има следните функции: да показва работното състояние на машината, да идентифицира проблемното място и причините в по-ранен етап и да настрои и коригира ефективно машината за подобрена поддръжка.

1. Различни настройки Различни настройки
2. Настройка на спецификациите и функциите
3. Отмяна на проблеми
4. Проверка на работата
5. Проверка на броячите, изчистване на настройките
6. Проверка, изчистване на данните за условията на работа на машината (истории)
7. Прехвърляне на различни данни (настройки, настройки, работа, броячи и т.н.).

Оперативните процедури и дисплеите зависят от дизайна на операционния панел на машината.

Стартиране на симулацията

1. Влизане в режим на симулация
   1. Машина в режим Copy (Копиране): бутон [#] -> бутон [*] -> бутон [C] -> бутон [*] -> Готовност за въвеждане на главен код на симулацията.

   2. Въвеждане на главен код с 10-клавишния блок -> бутон START (СТАРТ) ON (ВКЛ.).
   3. Въвеждане на подкод с 10-клавишния блок -> бутон START (СТАРТ) ON (ВКЛ.).
   4. Изберете елемент със стрелка.
   5. Машината влиза в режим, съответстващ на избрания елемент.
      Натиснете бутона [START] (СТАРТ) за стартиране на операцията по симулация,
      За да отмените текущия режим на симулация и да промените главния код и подкода, натиснете бутона [STOP] (СТОП).
2. Отмяна на режима на симулация за връщане към нормалния режим
   1. Натиснете бутона [CA].

      Не изключвайте захранването, когато машината е в режим на симулация.
      Ако превключвателят на захранването бъде изключен в режим на симулация, може да се получи неизправност. В този случай изключете/включете основния източник на захранване.

2. Поставяне на тонер касетата
   1. Извадете новата тонер касета от кутията. Хванете касетата от двете страни и я разклатете хоризонтално четири или пет пъти.

   2. Поставете тонер касетата по водачите, докато се фиксира на място, като натиснете лоста за освобождаване на ключалката. Ако има мръсотия или прах по тонер касетата, отстранете ги, преди да поставите касетата.

3. Настройка на референтното контролно ниво на плътността на тонера
   1. При отворен преден капак включете захранването на машината и въведете SIM25-02.
      ЗАБЕЛЕЖКА: Когато машината не е в режим на симулация, ако предният капак е затворен и захранването на машината е включено, ще възникне код за повреда F2-40 поради неизпълнение на SIM25-02 само за времето на първоначалната настройка. Следователно, ако възникне код за повреда F2-40 поради неизпълнение на SIM25-02, изпълнете отново SIM25-02 съгласно редовната процедура (базирана на C-I,2,3) само за времето на първоначалната настройка.
      * Необходимо е да се постави тонер касетата, за да се стартира тази симулация.
   2. Затворете предния шкаф.
   3. След като изберете K с "I" на бутона "10", натиснете бутона [START] (СТАРТ) и изпълнете SIM25-02.
      ЗАБЕЛЕЖКА: Изпълнението на SIM25-02 отнема около 2 минути.
      По време на изпълнението на тази симулация предният капак не трябва да се отваря и захранването на машината не трябва да се изключва.
   4. Уверете се, че е изписано "COMPLETE" (ЗАВЪРШЕНО). [Елементи за потвърждение]
      • Изписано е COMPLETE (ЗАВЪРШЕНО).
      • Няма дисплей за грешка (EE-EL, EE-EU, EE-EC).
      • Проверете дали няма необичаен шум в процеса.

4. Настройка на тавата

(1) Настройка на тавата по подразбиране

1. Натиснете бутона [SPECIAL FUNCTION] (СПЕЦИАЛНА ФУНКЦИЯ).


2. Изберете "System Settings" (Системни настройки) с бутона [] и натиснете бутона [OK].
3. Въведете ПИН кода на администратора с цифровите клавиши. "00000"
   • " * " се появява за всяка цифра, която въвеждате.
   • Появява се екранът за избор на режим.
4. Изберете [COPY] (КОПИРАНЕ) с бутона [].
5. Натиснете бутона [OK].
6. Изберете [Default Tray Setting] (Настройка на тавата по подразбиране) с бутона [ ] бутон.
7. Натиснете бутона [OK] и следвайте инструкциите в екрана с настройки.
8. Изберете желаната тава с бутона [ ] бутон.
9. Натиснете бутона [OK].

(2) Промяна на настройката за размер на хартията на тава

1. Натиснете бутона [SPECIAL FUNCTION] (СПЕЦИАЛНА ФУНКЦИЯ).
2. Натиснете бутона [ ] за да изберете "Paper Size Set" (Задаване на размер на хартията)
3. Натиснете бутона [ ] за да изберете тавата за хартия, за която се променя размерът на хартията.
4. Натиснете бутона [] и натиснете бутоните [ ] за да изберете размера на хартията.
5. Натиснете бутона [OK].

(3) Промяна на типа хартия на тава

1. Натиснете бутона [SPECIAL FUNCTION] (СПЕЦИАЛНА ФУНКЦИЯ).
2. Натиснете бутона [ ] за да изберете "Paper Type Set" (Задаване на тип хартия)
3. Изберете тавата с бутона [ ] и натиснете бутона [OK].
4. Изберете желания тип хартия и натиснете бутона [OK].

(4) Настройка на размера на тавата

1. Издърпайте тавата за хартия. Внимателно издърпайте тавата, докато спре. Ако в тавата е останала хартия, я извадете.


2. Регулирайте направляващите пластини A и B, като стиснете техните заключващи лостове и ги плъзнете, така че да съответстват на вертикалните и хоризонталните размери на хартията, която ще бъде поставена. Направляващите пластини за хартия A и B могат да се плъзгат, плъзгайте всяка направляваща пластина, докато стискате заключващия лост.


Забележка: Отстранете разделителната пластина. Преместете разделителната пластина докрай към страната на отвора за подаване на хартия (дясната страна) и издърпайте нагоре, за да я отстраните. Поставете отстранената разделителна пластина в A.

5. Настройка на спецификацията

Използвайте симулация 26-6, за да зададете дестинацията на машините.

SIM	No.	Content
26	6	Използва се за задаване на дестинацията.

След приключване на настройките на дестинацията променете зададените стойности, за да персонализирате следните настройки.

SIM	No.	Content
26	5	Използва се за задаване на режима на броене на общия брояч и брояча за поддръжка.
	18	Използва се за задаване на ДА/НЕ на режима за запазване на тонер.

Проверка на качеството на изображението

1. Елементи за изпълнение

Изпълнете следните елементи.

No.	Елемент	SIM
1	Проверка на сивия баланс и плътността на копието	-
2	Проверка на сивия баланс/плътността на принтера	64-5

Когато има дефекти в изображението според гореспоменатото съдържание, изпълнете следните стъпки и потвърдете изображението.

No.	Елемент	SIM
3	Регулиране на сивия баланс на копието (Ръчно регулиране)	46-16
4	Регулиране на сивия баланс на принтера (Ръчно регулиране)	67-25
5	Разместване на изображението при печат/сканиране от центъра, регулиране на позицията на предния ръб	50-10

2. Описание

(1) Метод 1 за проверка на сивия баланс и плътността на копието

Направете копие на таблицата за сиви тестове (UKOG-0162FCZZ), за да проверите дали сивият баланс/плътността са подходящи.

1. Точки, които трябва да се отбележат за проверка на плътността за черно-бял режим на копиране
   Използвайте таблицата за сиви тестове (UKOG-0162FCZZ), настройте Exposure (Експозиция) на "3" в Text/ Printed Photo (Текст/Отпечатана снимка) режим и направете копие, за да проверите плътността. Всички настройки за сив баланс в режим за регулиране от потребителя трябва да бъдат зададени по подразбиране (център).
   Проверка с помощта на тестова таблица за сиво (UKOG-0162FCZZ)
   Проверете дали са изпълнени следните условия, когато проверявате плътността на тестова таблица за сиво за копиране.


(2) Метод за проверка на сивия баланс/плътността на принтера
Изпълнете SIM 64-5, за да отпечатате тестовия модел за печат.

Плътността на печат трябва да се променя постепенно от по-светла към по-тъмна. Уверете се, че плътността не се измества в обратна посока. Нивото на плътност на всички цветове трябва да бъде еднакво.

(3) Регулиране на сивия баланс на копието (Ръчно регулиране)
Това е за регулиране на плътността на всяко ниво за B/W копиране.
Това регулиране е необходимо в следния случай:

• Плътността на автоматичното B/W копие не е подходяща.

1. Влезте в Simulation (Симулация) 46-16 режим.
2. Изберете нивото на плътност (точка) за регулиране с помощта на [ ] клавиши. Въведете стойността за регулиране с помощта на цифровите клавиши.

Елемент	Дисплей	Описание	Минимална стойност	Максимална стойност	Стойност по подразбиране
K	POINTI K- POINT17 K	Точка 1 - Точка 17	1	255	128

3. Натиснете клавиша [OK] (за да запазите зададената стойност). Увеличете стойността за регулиране, за да увеличите плътността, намалете стойността, за да намалите плътността.
4. Натискането на клавиша [Start] (Старт) ще отпечата модела за регулиране. Въпреки че е възможно да се провери плътността на всяко ниво на плътност (точка), като се позовава на този модел, е по-добре да се направи копие и да се провери резултата.
5. Направете копие и проверете резултата от регулирането. Превключвайте между режима на симулация и режима на копиране напред-назад, за да направите регулиране, като се позовавате на действителното изображение на копието. Повторете тази процедура, докато изображението на копието е задоволително.

(4) Регулиране на сивия баланс на принтера (Ръчно регулиране)

1. Влезте в Simulation (Симулация) 67-25 режим.
2. Изберете цвета с помощта на клавиша [10].
3. Въведете стойността за регулиране с помощта на клавиша [10]. И натиснете клавиша [OK]. Диапазонът на наличната стойност за регулиране е от 1 до 255. Увеличете стойността за регулиране, за да увеличите плътността, намалете стойността, за да намалите плътността.
   Повторете стъпки от 2) до 3), докато регулирането е задоволително.
   (Вижте раздела за проверка на цветовия баланс и плътността за печат)


(5) Разместване на изображението при печат/сканиране от центъра, регулиране на позицията на предния ръб

1. Регулиране на увеличението на изображението при печат (По посока на основното сканиране)
   1. Влезте в Simulation (Симулация) 50-10 режим.
   2. Заредете хартия A4 (Ilx8.5) или A3 (Ilx17) в тава за хартия.
   3. Изберете тавата за хартия с хартията, заредена в стъпка 2), с помощта на клавишите [T II.
   4. Натиснете клавиша [Start] (Старт). Ще бъде отпечатан шаблон за проверка.
   5. Проверете дали измерението на отпечатания шаблон за проверка е 240±1.2mm.

      Изпълнете стъпката по-долу, ако резултатът не е задоволителен:
   6. Променете елемента за настройка 1: BK-MAG.
      Дължината ще се промени с 0,1 mm чрез промяна на стойността с едно. Увеличете стойността, за да увеличите увеличението по посока на основното сканиране за BK изображение. Намалете стойността, за да намалите увеличението. Повторете стъпки от 2) до 6), докато се получи задоволителен резултат
2. Регулиране на позицията на изображението при печат (По посока на основното сканиране, посока на подсканиране)

Забележка
Уверете се, че следният елемент е в подходящо състояние преди регулирането:

• ADJ 3-A Регулиране на увеличението на изображението при печат (По посока на основното сканиране)

1. Влезте в Simulation (Симулация) 50-10 режим.
2. Заредете хартия A4 (Ilx8.5) или A3 (Ilx17) в тава за хартия.
3. Натиснете клавиша [Start] (Старт). Ще бъде отпечатан шаблон за проверка
4. Проверете изображението върху шаблона за проверка и вижте дали елементите по-долу са със стандартна стойност.

	Описание	Стандартна стойност за регулиране
X	Празно пространство на предния ръб	4.0±1.Omm
Y	Празно пространство на задния ръб	От 1.0mm до 5.0mm
Z1/Z2	Празно пространство отпред/отзад	Общо 4.0±2.0mm

* Празното пространство за Z1 и Z2 трябва да бъде 1 mm или повече от двете страни. Изпълнете стъпката по-долу, ако резултатът не е задоволителен:

5. Променете стойността за регулиране, натиснете клавиша [Start] (Старт) и отпечатайте шаблона за проверка.
   Повторете стъпки от 3) до 6), докато условията, изброени в стъпка 5), са изпълнени.
   Размерът ще се промени с прибл. 0,1 mm чрез промяна на стойността с едно.
   Посока на основното сканиране: Позицията на печат се движи към задната страна, тъй като стойността за регулиране се увеличава.
   Посока на подсканиране: Позицията на печат се движи към задния ръб на посоката на транспортиране на хартията, тъй като стойността за регулиране се увеличава.

	No.	Елемент	Целева тава
Позиция на печат към посока на основното сканиране	4	MAIN-MFT	Ръчна тава за подаване
	5	MAIN-CSI	Тава 1
	6	MAIN-CS2	Тава 2
	7	MAIN-CS3	Тава 3
	8	MAIN-CS4	Тава 4
	9	MAIN-ADU	Страна 2 за двустранен печат
Позиция на печат към под посока на сканиране	10	SUB-MFT	Ръчна тава за подаване
	11	SUB-CSI	Тава 1
	12	SUB-CS2	Тава 2
	13	SUB-CS3	Тава 3
	14	SUB-CS4	Тава 4
	15	SUB-ADU	Страна 2 за двустранен печат
Посока на основното сканиране	2	MAIN-STD	Всички тави
Позиция на печат към посока на подсканиране	3	SUB-STD	Всички тави

Забележка
Елементите за настройка "2: MAIN-STD" и "3: SUB-STD" са за промяна на всички позиции на печат.
Изпълнете ги, ако е необходимо регулиране на всички тави след смяна на LSU и т.н.
(Само тава за подаване на хартия с 500 листа)
Ако горната процедура не даде задоволителен резултат от регулирането, направете следното регулиране.

6. Разхлабете винтовете за регулиране на изместването на тавата за подаване на хартия (2 бр.) в централната част на повдигащата плоча на тавата за подаване на хартия и променете позицията на зъбното колело в посока на предната/задната рамка.
   Повторете процедурите за регулиране от 3).


BP-CS11 (ПОДЛОЖКА ЗА ХАРТИЯ 500 ЛИСТА), BP-DE11 (СТОЙКА/ЧЕКМЕДЖЕ ЗА ХАРТИЯ 2x500 ЛИСТА)

Разопаковане

1. Проверка на опакованите артикули

BP-CS11

BP-DE11

№	Име	Количество
1	Фиксиращи винтове (M3x6 S-tyte)	2
2	Фиксиращи винтове (M4x8 S-tyte)	4
3	Фиксиращи винтове (M4x12 P-tyte)	6
4	Етикет за индикация на размера	1
5	Държач за ръб	1
6	Плоча	4
7	Покритие на кабела	1
8	Задвижващ блок за свързване	1
9	Фиксиращи винтове (M4x12 P-tyte)	10
10	Плоча	4
II	Етикет за индикация на размера	2
12	Сноп проводници	1
13	Фиксиращи винтове (M3x6 S-tyte)	1

2. Премахване на фиксиращата лента и защитния материал
   1. Премахване на подложката за хартия 500 листа.
      BP-CS11

   2. Премахване на стойката/чекмеджето за хартия 2x500 листа.
      BP-DE11


3. Премахване на фиксиращата лента и защитния материал
   1. Извадете подложката за хартия 500 листа от полиетиленовия плик и отстранете фиксиращата лента и защитния материал.


      Тъй като задният шкаф не е завит, отстранете лентата и дръжте задния шкаф на недостъпно място.


2. Извадете стойката/чекмеджето за хартия 2x500 листа от полиетиленовия плик и отстранете фиксиращата лента и защитния материал.



   Тъй като задният шкаф не е завит, отстранете лентата и дръжте задния шкаф на недостъпно място.


Инсталация

<Предпазни мерки при инсталиране>
Преди да извършите инсталацията, проверете дали индикаторната лампа под нея не свети или мига.

1. Изключете захранването на основното тяло
   1. Проверете дали операционният панел е изключен и след това изключете превключвателя на захранването.
   2. Изключете щепсела от контакта.
2. Инсталирайте основното тяло към BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Използвайте човешка сила от двама души, за да повдигнете основното тяло.

   Внимателно поставете основното тяло върху опционалната касета, като подравните и вкарате 3-те фиксиращи издатини на опционалната тава във фиксиращите отвори в долната част на основното тяло.


Забележка
Основното тяло не може да бъде прикрепено директно към BP-DE11 с BP-20M22/BP-20M24/BP-20M24L.

1. Извадете тавата на основното тяло.

2. Отстранете задния капак на BP-CS11

3. Поставете основното тяло в BP-CS11.
   Обърнете внимание на позицията на издатината, която е свързващата част на BP-CS11.
   * BP-DE11 не може да бъде прикрепен към основното тяло.

   Спуснете основното тяло право.


4. Издърпайте тавата на BP-CS11.

5. Отстранете винтовете и задния капак.


6. Подравнете лявата и дясната свързваща плоча с отворите за винтове на тялото и ги закрепете с винтове.

7. Прикрепете държача за ръб към основната рамка.


8. Отстранете винтовете.
   Внимавайте за различните винтове отгоре и отдолу.

9. Прекарайте снопа проводници на BP-CS11 към държача за ръб.


10. Прекарайте снопа проводници на BP-CS11 към покритието на снопа проводници. След това огънете и закачете покритието на снопа проводници, както е показано на фигурата, за да покриете снопа проводници.

11. Закрепете покритието на снопа проводници, което покрива снопа проводници, към PWB с високо напрежение с винтовете.


12. Прекарайте снопа проводници на BP-CS11 към кабелните седла и свържете снопа проводници към MFPC PWB, както е показано на фигурата.
    След това закрепете кабелните седла към машината, както е показано на фигурата.

13. Фиксирайте задвижващия блок за свързване към основното тяло с винта.
    Забележка
    Внимавайте да не притиснете снопа проводници при инсталиране.


14. Върнете задния капак към основното тяло и BP-CS11.

15. Върнете тавата към основното тяло.


16. Прикрепете листа за показване на размера към тавата и върнете тавата към BP-CS11.

17. След като инсталирате бюрото, направете корекции.

3. Инсталирайте BP-CS11 към BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Забележка
   Основното тяло не може да бъде прикрепено директно към BP-DE11 с 20M22/BP-20M24/BP-20M24L.
   1. Поставете BP-CS11 върху BP-DE11.

   2. Отстранете тавата на BP-CS11 и горната тава на BP-DE11.

   3. Подравнете лявата и дясната свързваща плоча с отворите за винтове на тялото и ги закрепете с винтове. Фиксирайте BP-CS11 и BP-DE11 с винтове.

   4. Изрежете областта, показана на следната фигура. (BP-CS11).


5. Поставете основното тяло в BP-CS11 и BP-DE11.
   *Справка: Инсталирайте основното тяло към BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Прекарайте кръглия терминал през отвора. Прикрепете кръглия терминал с винта.
   (Опаковани артикули № 13)

7. Свържете снопа проводници към PWB за управление на бюрото, както е показано на фигурата.

8. Прекарайте снопа проводници през отвора.

9. Свържете снопа проводници към MFPC PWB на основното тяло и извършете обработка на проводниците.
   (Страната на основното тяло е със същия път като BP-CS11)

10. Върнете задния капак към основното тяло, BP-CS11I и BP-DE11.

11. Върнете тавата към основното тяло, BP-CS11 и BP-DE11.

12. Прикрепете листа за показване на размера към тавата и върнете тавата към BP-CS11 и BP-DE11.

13. След като инсталирате бюрото, направете корекции.


4. Инсталирайте основното тяло към BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (само за Тайланд))

   Използвайте човешка сила от двама души, за да повдигнете основното тяло.

   Внимателно поставете основното тяло върху опционалната касета, като подравните и вкарате 3-те фиксиращи издатини на опционалната тава във фиксиращите отвори в долната част на основното тяло.

   1. Методът на инсталиране е същият като B.
   2. Методът за свързване на снопа проводници е същият като C.
      *Покритието на снопа проводници е прикрепено към основното тяло.
   3. След като инсталирате бюрото, направете корекции.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Разопаковане

Разопаковайте пакета и проверете, за да се уверите, че всички части са предоставени.

NO.	Име	Количество
		BP-DS13	BP-DS12
1	Фиксиращи винтове (M4x10 S-tyte)	2	4
2	Фиксиращи винтове (M4x10 P-tyte)	4	4
3	Фиксираща плоча предна L	Не	1
4	Фиксираща плоча предна R	Не	1
5	Фиксираща плоча задна	2	2

Инсталация

Забележка
Връзката с основния модул е същата като по-долу.

1. Отстранете тавата на BP-CS11 или основния модул.


2. Поставете BP-CS11 или основния модул върху стойката. Поставете позициониращите щифтове на стойката (2 места) с позициониращите отвори на BP-CS11.

3. Фиксирайте стойката с BP-CS11 с фиксиращия винт.



4. Фиксирайте тавата на BP-CS11.

5. Фиксирайте задния капак на BP-CS11.

6. Завъртете регулаторите, за да фиксирате машината към повърхността на пода, за да не се движи машината. Свържете се с BP-DS13
   Свържете се с BP-DS13

   Свържете се с BP-DS12


Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Ръководство за Sharp BP-20M22, BP-20M24, BP-20M31

Налични езици
