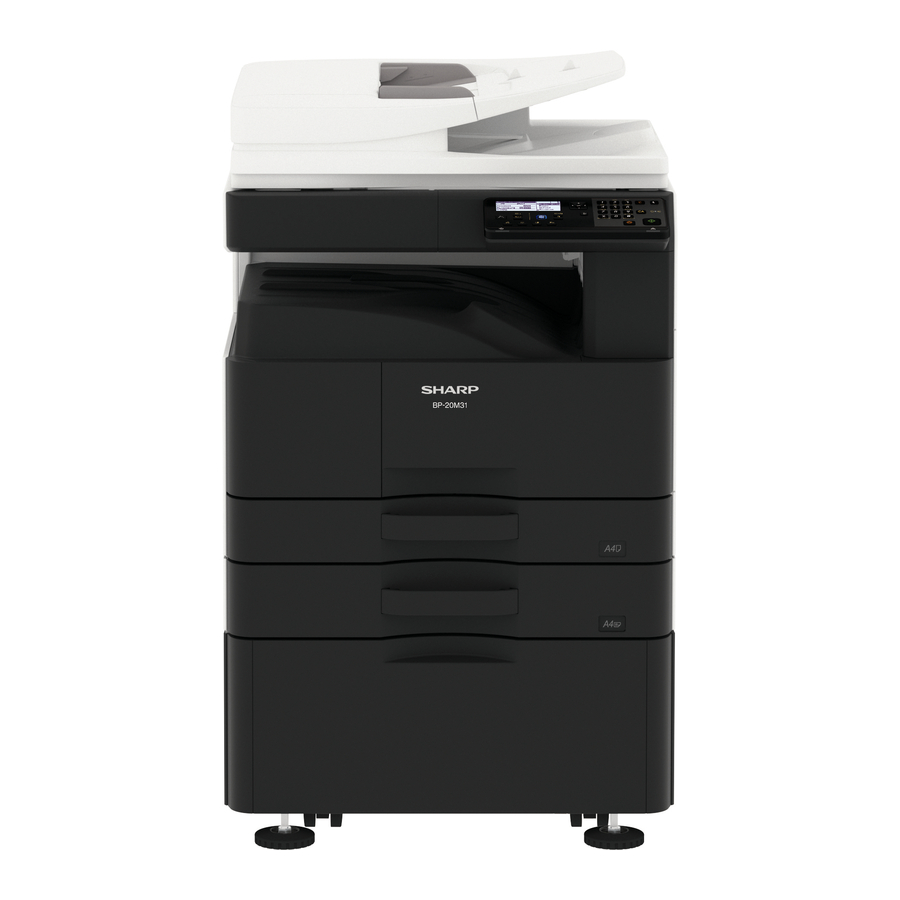

Sharp BP-20M22, BP-20M24, BP-20M31 нұсқаулығы

КОНФИГУРАЦИЯ

Жүйелік конфигурациялар

"" белгісімен белгіленген бөлшектер жинақтың қауіпсіздігін сақтау үшін маңызды. Жинақтың қауіпсіздігі мен өнімділігін сақтау үшін бұл бөлшектерді міндетті түрде көрсетілген бөлшектермен ауыстырыңыз.

1. 22cpm/24cpm үлгілі машина

2. 28cpm/31cpm үлгілі машина


НЕГІЗГІ БӨЛІК

Қаптамадан шығару

1. Қаптамадан шығару

OC үлгісі

1. Қаптама қорабын алыңыз.

2. Жұмсартқыш материалды және полиэтилен пакеттерді алыңыз.


500 парақ x 1 стандартты үлгі

1. Қаптама қорабын алыңыз.

2. Жұмсартқыш материалды және полиэтилен пакеттерді алыңыз.


500 парақ x 2 стандартты үлгі

1. Қаптама қорабын алыңыз.

2. Жұмсартқыш материалды және полиэтилен пакеттерді алыңыз.


2. Бекіту лентасы және қорғаныш материалы

OC үлгісі

500 парақ x 1 стандартты үлгі

500 парақ x 2 стандартты үлгі

3. Буып-түю заттарын тексеру


№	Бөлшектердің атауы	Саны	Ескертпе
1	Айнымалы ток сымы	1
2	Әзірлеуші	1	BP-20M22/ 20M24/
3	Тонер картриджі	1	Тек 21M22
2	Әзірлеуші	Жоқ	Тек BP-20M28/ 20M31
3	Тонер картриджі	Жоқ
4	Нұсқаулық	1
5	CD-ROM	1	Тек Азия
6	Іске қосу нұсқаулығы	1
7	Қорғаныш парағы	1
8	Әйнек тазалағыш	1

4. Құлыпты босату

(1) RSPF жұмсартқыш материалын босату.

1. RSPF жұмсартқыш материалын алыңыз.


(2) Сканердің (2/3 айналы бөліктің) құлпын босату

1. Оптикалық бөліктің бекіту бұрандасын алыңыз және ескертпе жапсырмасын алыңыз.


2. Қорғаныш парағын бекітіңіз.

3. Бекіту бұрандасы машинаны тасымалдау кезінде қажет. Оны науада сақтаңыз.



(3) Науаның айналу тақтасының құлпын босату

1. Науаны шығарыңыз және айналу тақтасын бекітетін материалды және науаның ескертпе жапсырмасын алыңыз.
   250 ПАРАҚТЫ ҚАҒАЗ БЕРУ НАУАСЫ


   500 ПАРАҚТЫ ҚАҒАЗ БЕРУ НАУАСЫ
   Сақтау үшін алынған бекіту материалын суретте көрсетілген орынға бекітіңіз.(Тек 500 парақты қағаз беру науасы)


(4) Барабанды қорғаныш парағын алу.

1. Оң жақ есікті ашып, бүйірлік есік бөлігінен тасымалдау тіреуішін шығарыңыз.


Орнату

<Орнату алдындағы ескертпе>
* Негізгі бөлікті қосымша қағаз тартпасымен қосқан кезде, алдымен қағаз тартпасын қаптамадан шығарып, орнатыңыз, содан кейін негізгі бөлікті қаптамадан шығарып, негізгі бөлікті орнатпас бұрын қағаз тартпасына мықтап орналастырыңыз.

1. Әзірлеушіні орнату

Білік бетіне саусақ іздерін немесе май кірін түсіріп алмауға тырысыңыз. DV білігінің жанындағы корпусты қатты ұстамаңыз.

1. Айналма науаны ашып, бүйір қақпағын ашыңыз.


2. Алдыңғы қақпақты ашыңыз.


3. Ашаны ажыратыңыз.
   Өңдеу бөлігінің бекіту бұрандасын босатыңыз және өңдеу бөлігін шығарыңыз.

4. Бұрандаларды алыңыз.

5. DV үстіңгі қақпағын алыңыз.

6. MG білігін көрсеткі бағытында айналдыра отырып, әзірлеушіні әзірлеуші ​​цистернасына шамадан тыс толтырмайтындай етіп біркелкі салыңыз.
   * Әзірлеуші ​​қапшығын ашпас бұрын жеткілікті шайқаңыз.


7. DV үстіңгі қақпағын бекітіңіз.


8. Бұрандаларды қатайтыңыз.

   * DV тығыздағышында әзірлеушінің жоқтығын тексеріңіз. DV тығыздағышына әзірлеуші ​​бекітілсе, оны тазалаңыз.
   * Әзірлеушіні салғаннан кейін әзірлеуші ​​картриджін еңкейтпеңіз немесе шайқамаңыз.
   * DV тығыздағыштарының екі ұшы әзірлеуші ​​қақпағына салынбағанын тексеріңіз.
9. Өңдеу бөлігін негізгі бөлікке бекітіңіз.

10. Өңдеу бөлігін бұрандамен бекітіңіз. Өңдеу бөлігінің сымын машинаға қосыңыз.


СИМУЛЯЦИЯ

Жалпы және мақсаты

Симуляция режимінде машинаның жұмыс күйін көрсету, ақаулы жерді және себептерін ертерек анықтау және жақсартылған қызмет көрсету үшін машинаны тиімді орнату және реттеу үшін келесі функциялар бар.

1. Түрлі реттеулер Түрлі реттеулер
2. Техникалық сипаттамалар мен функцияларды орнату
3. Ақауларды болдырмау
4. Жұмысты тексеру
5. Есептегіштерді тексеру, тазарту
6. Машинаның жұмыс жағдайлары (тарихтар) деректерін тексеру, тазарту
7. Әртүрлі (реттеулер, параметрлер, жұмыс, есептегіштер және т.б.) деректерді тасымалдау.

Жұмыс процедуралары мен дисплейлер машинаның жұмыс панелінің дизайнына байланысты.

Симуляцияны бастау

1. Симуляция режиміне кіру
   1. Көшіру режиміндегі машина: [#] пернесі -> [*] пернесі -> [C] пернесі -> [*] пернесі -> Симуляцияның негізгі кодын енгізуге дайын.

   2. 10 пернемен негізгі кодты енгізу -> START пернесі ҚОСУЛЫ.
   3. 10 пернемен қосалқы кодты енгізу -> START пернесі ҚОСУЛЫ.
   4. Бағыттау пернесімен элементті таңдаңыз.
   5. Машина таңдалған элементке сәйкес режимге өтеді.
      Симуляция жұмысын бастау үшін [START] пернесін басыңыз,
      Ағымдағы симуляция режимін болдырмау және негізгі код пен қосалқы кодты өзгерту үшін [STOP] пернесін басыңыз.
2. Қалыпты режимге қайта оралу үшін симуляция режимін болдырмау
   1. [CA] пернесін басыңыз.

      Машина симуляция режимінде болғанда қуатты ӨШІРМЕҢІЗ.
      Егер қуат қосқышы симуляция режимінде ӨШІРІЛУ керек болса, ақаулық пайда болуы мүмкін. Бұл жағдайда негізгі қуат көзін ӨШІРІП/ҚОСЫҢЫЗ.

2. Тонер картриджін орнату
   1. Жаңа тонер картриджін қораптан шығарыңыз. Картриджді екі жағынан ұстаңыз және оны көлденеңінен төрт немесе бес рет шайқаңыз.

   2. Тонер картриджін құлыпты босату тетігін итеріп тұрып, құлыпталғанша бағыттағыштармен бірге салыңыз. Тонер картриджінде кір немесе шаң болса, картриджді орнатпас бұрын оны алып тастаңыз.

3. Тонер тығыздығының анықтамалық басқару деңгейін орнату
   1. Алдыңғы қақпағы ашық күйде машинаның қуатын ҚОСЫҢЫЗ және SIM25-02 енгізіңіз.
      ЕСКЕРТПЕ: Егер машина симуляция режимінде болмаса, алдыңғы қақпақ жабылса және машина қуаты ҚОСЫЛСА, тек бастапқы орнату уақыты үшін SIM25-02 орындалмағандықтан, F2-40 ақаулық коды пайда болады. Сондықтан, егер SIM25-02 орындалмағандықтан F2-40 ақаулық коды пайда болса, SIM25-02 тек бастапқы орнату уақыты үшін әдеттегі процедураға (C-I,2,3 негізінде) сәйкес қайтадан орындаңыз.
      * Бұл симуляцияны бастау үшін тонер картриджін орнату қажет.
   2. Алдыңғы шкафты жабыңыз.
   3. "10" пернесінің "I" көмегімен K таңдағаннан кейін [START] пернесін басыңыз және SIM25-02 орындаңыз.
      ЕСКЕРТПЕ: SIM25-02 толығымен орындалуы үшін шамамен 2 минут кетеді.
      Бұл симуляция орындалып жатқанда алдыңғы қақпақ ашылмауы керек және машина қуаты ӨШІРІЛМЕУІ керек.
   4. "COMPLETE" (АЯҚТАЛДЫ) көрсетілгенін растаңыз. [Растау элементтері]
      • COMPLETE (АЯҚТАЛДЫ) көрсетіледі.
      • Қате (EE-EL, EE-EU, EE-EC) көрсетілімі жоқ.
      • Өңдеу процесінде ешқандай қалыптан тыс шудың жоқтығын тексеріңіз.

4. Тотты орнату

(1) Әдепкі Тотты Орнату

1. [SPECIAL FUNCTION] пернесін басыңыз.


2. [] пернесімен "System Settings" (Жүйе параметрлері) таңдаңыз және [OK] пернесін басыңыз.
3. Сандық пернелермен әкімші PIN кодын енгізіңіз. "00000"
   • Сіз енгізген әрбір сан үшін " * " пайда болады.
   • Режимді таңдау экраны пайда болады.
4. [] пернесімен [COPY] (КӨШІРУ) таңдаңыз.
5. [OK] пернесін басыңыз.
6. [ ] пернесімен [Default Tray Setting] (Әдепкі Тотты Орнату) таңдаңыз.
7. [OK] пернесін басыңыз және орнату экранындағы нұсқауларды орындаңыз.
8. [ ] пернесімен қажетті тартпаны таңдаңыз.
9. [OK] пернесін басыңыз.

(2) Тартпаның қағаз өлшемін орнатуды өзгерту

1. [SPECIAL FUNCTION] пернесін басыңыз.
2. "Paper Size Set" (Қағаз өлшемін орнату) таңдау үшін [ ] пернесін басыңыз.
3. Қағаз өлшемі өзгертілетін қағаз тартпасын таңдау үшін [ ] пернесін басыңыз.
4. Қағаз өлшемін таңдау үшін [] пернесін және [ ] пернелерін басыңыз.
5. [OK] пернесін басыңыз.

(3) Тартпаның қағаз түрін өзгерту

1. [SPECIAL FUNCTION] пернесін басыңыз.
2. "Paper Type Set" (Қағаз түрін орнату) таңдау үшін [ ] пернесін басыңыз.
3. [ ] пернесімен тартпаны таңдаңыз және [OK] пернесін басыңыз.
4. Қажетті қағаз түрін таңдап, [OK] пернесін басыңыз.

(4) Тоттың өлшемін орнату

1. Қағаз науасын шығарыңыз. Науа тоқтағанша ақырын тартыңыз. Науада қағаз қалса, оны алып тастаңыз.


2. Бағыттау тақталарын A және B құлыптау тетіктерін қысып, оларды жүктелетін қағаздың тік және көлденең өлшемдеріне сәйкес келетіндей сырғыту арқылы реттеңіз. Қағаз бағыттау тақталары A және B сырғып, құлыптау тетігін қысып тұрып, әрбір бағыттау тақтасын сырғытыңыз.


Ескертпе: Бөлгіш тақтаны алып тастаңыз. Бөлгіш тақтаны қағаз беру тесігі жағына (оң жаққа) толығымен жылжытып, алу үшін жоғары қарай тартыңыз. Алынған бөлгіш тақтаны A-ға салыңыз.

5. Техникалық сипаттаманы орнату

Машиналардың межелі жерін орнату үшін 26-6 симуляциясын пайдаланыңыз.

SIM	№	Мазмұны
26	6	Межелі жерді орнату үшін пайдаланылады.

Межелі жер параметрлері аяқталғаннан кейін келесі параметрлерді реттеу үшін орнатылған мәндерді өзгертіңіз.

SIM	№	Мазмұны
26	5	Жалпы есептегіштің және техникалық қызмет көрсету есептегішінің есептеу режимін орнату үшін пайдаланылады.
	18	Тонерді үнемдеу режимінің ИӘ/ЖОҚ күйін орнату үшін пайдаланылады.

Сурет сапасын тексеру

1. Орындау элементтері

Келесі элементтерді орындаңыз.

№	Элемент	SIM
1	Сұр түсті теңгерім мен тығыздықты көшіруді тексеру	-
2	Принтердің сұр түсті теңгерімі/тығыздығын тексеру	64-5

Жоғарыда аталған мазмұн бойынша суретте ақаулар болған кезде, келесі мазмұндарды орындап, суретті растайсыз.

№	Элемент	SIM
3	Сұр түсті теңгерімді көшіруді реттеу (Қолмен реттеу)	46-16
4	Принтердің сұр түсті теңгерімін реттеу (Қолмен реттеу)	67-25
5	Басып шығару/сканерлеу кескінінің ортадан тыс болуы, алдыңғы жағының орнын реттеу	50-10

2. Сипаттама

(1) Сұр түсті теңгерім мен тығыздықты көшіруді тексеру 1-әдіс

Сұр түсті теңгерімнің/тығыздықтың сәйкес келетінін тексеру үшін сұр түсті сынақ кестесінің (UKOG-0162FCZZ) көшірмесін алыңыз.

1. Қара және ақ түсті көшіру режиміне арналған тығыздықты тексеру үшін ескеретін жайттар
   Сұр түсті сынақ кестесін (UKOG-0162FCZZ) пайдаланыңыз, Мәтін/Басып шығарылған фото режимінде Экспозицияны "3" (3) етіп орнатыңыз және тығыздықты тексеру үшін көшірмесін алыңыз. Пайдаланушының реттеу режиміндегі барлық сұр түсті теңгерім реттеулері әдепкі (орталық) күйге қойылуы керек.
   Сұр түске арналған сынақ кестесін пайдалану арқылы тексеру (UKOG-0162FCZZ)
   Көшіру үшін сұр түсті сынақ кестесінің тығыздығын тексерген кезде келесі шарттардың орындалғанын тексеріңіз.


(2) Принтердің сұр түсті теңгерімі/тығыздығын тексеру әдісі
Басып шығару сынақ үлгісін басып шығару үшін SIM 64-5 жүктеңіз.

Басып шығару тығыздығы біртіндеп ашықтан қараңғыға қарай өзгеруі керек. Тығыздықтың қарама-қарсы бағытта жылжымайтынына көз жеткізіңіз. Барлық түстердің тығыздық деңгейі бірдей болуы керек.

(3) Сұр түсті теңгерімді көшіруді реттеу (Қолмен реттеу)
Бұл Қ/А көшіру үшін әр деңгейдің тығыздығын реттеуге арналған.
Бұл реттеу келесі жағдайда қажет:

• Автоматты Қ/А көшірмесінің тығыздығы сәйкес келмейді.

1. 46-16 Simulation (Модельдеу) режиміне кіріңіз.
2. Реттеу үшін [ ] пернелерін пайдаланып, тығыздық деңгейін (нүкте) таңдаңыз. Сандық пернелерді пайдаланып, реттеу мәнін енгізіңіз.

Элемент	Дисплей	Сипаттама	Ең аз мән	Ең көп мән	Әдепкі мән
K	POINTI K- POINT17 K	1-нүкте - 17-нүкте	1	255	128

3. [OK] пернесін басыңыз (орнатылған мәнді сақтау үшін). Тығыздықты арттыру үшін реттеу мәнін арттырыңыз, тығыздықты азайту үшін мәнді азайтыңыз.
4. [Start] (Бастау) пернесін басу реттеу үлгісін басып шығарады. Осы үлгіге сілтеме жасай отырып, әрбір тығыздық деңгейіндегі (нүкте) тығыздықты тексеруге болады, бірақ көшірмесін алып, нәтижені тексеру жақсырақ.
5. Көшірмесін алып, реттеу нәтижесін тексеріңіз. Нақты көшірме кескініне сілтеме жасай отырып, реттеуді жүргізу үшін модельдеу режимі мен көшіру режимі арасында алға және артқа ауысыңыз. Көшірме кескіні қанағаттанарлық болғанша, осы процедураны қайталаңыз.

(4) Принтердің сұр түсті теңгерімін реттеу (Қолмен реттеу)

1. 67-25 Simulation (Модельдеу) режиміне кіріңіз.
2. [10] пернесін пайдаланып түсті таңдаңыз.
3. [10] пернесін пайдаланып реттеу мәнін енгізіңіз. Және [OK] пернесін басыңыз. Реттеу мәнінің қолжетімді диапазоны 1-ден 255-ке дейін. Тығыздықты арттыру үшін реттеу мәнін арттырыңыз, тығыздықты азайту үшін мәнді азайтыңыз.
   Реттеу қанағаттанарлық болғанша 2-ден 3-қадамға дейін қайталаңыз.
   (Түстер теңгерімі мен басып шығаруға арналған тығыздықты тексеру бөлімін қараңыз)


(5) Басып шығару/сканерлеу кескінінің ортадан тыс болуы, алдыңғы жағының орнын реттеу

1. Басып шығару кескінін ұлғайтуды реттеу (Негізгі сканерлеу бағыты)
   1. 50-10 Simulation (Модельдеу) режиміне кіріңіз.
   2. Қағаз науасына A4 (Ilx8.5) немесе A3 (Ilx17) қағазын салыңыз.
   3. [T II пернелерін пайдаланып, 2-қадамда салынған қағазы бар қағаз науасын таңдаңыз.
   4. [Start] (Бастау) пернесін басыңыз. Тексеру үлгісі басып шығарылады.
   5. Басып шығарылған тексеру үлгісінің өлшемі 240±1.2мм екенін тексеріңіз.

      Нәтиже қанағаттанарлық болмаса, төмендегі қадамды орындаңыз:
   6. 1: BK-MAG параметр элементін өзгертіңіз.
      Мәнді бірге өзгерткенде ұзындық 0,1 мм-ге өзгереді. BK кескіні үшін негізгі сканерлеу бағытында ұлғайтуды арттыру үшін мәнді арттырыңыз. Ұлғайтуды азайту үшін мәнді азайтыңыз. Қанағаттанарлық нәтиже алынғанша 2-ден 6-ға дейінгі қадамдарды қайталаңыз
2. Басып шығару кескінінің орнын реттеу (Негізгі сканерлеу бағыты, қосалқы сканерлеу бағыты)

Ескертпе
Реттеуді бастамас бұрын, келесі элементтің дұрыс күйде екеніне көз жеткізіңіз:

• ADJ 3-A Басып шығару кескінін ұлғайтуды реттеу (Негізгі сканерлеу бағыты)

1. 50-10 Simulation (Модельдеу) режиміне кіріңіз.
2. Қағаз науасына A4 (Ilx8.5) немесе A3 (Ilx17) қағазын салыңыз.
3. [Start] (Бастау) пернесін басыңыз. Тексеру үлгісі басып шығарылады
4. Тексеру үлгісіндегі кескінді тексеріп, төмендегі элементтердің стандартты мәнде екенін көріңіз.

	Сипаттама	Стандартты реттеу мәні
X	Алдыңғы жақтағы бос аймақ	4.0±1.Omm
Y	Артқы жақтағы бос аймақ	1,0 мм-ден 5,0 мм-ге дейін
Z1/Z2	Алдыңғы / артқы жақтағы бос аймақ	Барлығы 4.0±2.0мм

* Z1 және Z2 үшін бос орын екі жағында да 1 мм немесе одан да көп болуы керек. Нәтиже қанағаттанарлық болмаса, төмендегі қадамды орындаңыз:

5. Реттеу мәнін өзгертіңіз, [Start] (Бастау) пернесін басыңыз және тексеру үлгісін басып шығарыңыз.
   5-қадамда көрсетілген шарттар орындалғанша 3-ден 6-ға дейінгі қадамдарды қайталаңыз.
   Мәнді бірге өзгерткенде өлшем шамамен 0,1 мм-ге өзгереді.
   Негізгі сканерлеу бағыты: Реттеу мәні артқан сайын басып шығару орны артқы жаққа қарай жылжиды.
   Қосалқы сканерлеу бағыты: Реттеу мәні артқан сайын басып шығару орны қағаз тасымалдау бағытының артқы жағына қарай жылжиды.

	№	Элемент	Мақсатты науа
Негізгі сканерлеу бағытына қарай басып шығару орны	4	MAIN-MFT	Қолмен беру науасы
	5	MAIN-CSI	1-науа
	6	MAIN-CS2	2-науа
	7	MAIN-CS3	3-науа
	8	MAIN-CS4	4-науа
	9	MAIN-ADU	Екі жақты басып шығару үшін 2-жағы
Қосалқы сканерлеу бағытына қарай басып шығару орны	10	SUB-MFT	Қолмен беру науасы
	11	SUB-CSI	1-науа
	12	SUB-CS2	2-науа
	13	SUB-CS3	3-науа
	14	SUB-CS4	4-науа
	15	SUB-ADU	Екі жақты басып шығару үшін 2-жағы
Негізгі сканерлеу бағыты	2	MAIN-STD	Барлық науалар
Қосалқы сканерлеу бағытына қарай басып шығару орны	3	SUB-STD	Барлық науалар

Ескертпе
"2: MAIN-STD" және "3: SUB-STD" параметр элементтері барлық басып шығару орындарын өзгертуге арналған.
LSU және т.б. ауыстырылғаннан кейін барлық науаларды реттеу қажет болса, оларды орындаңыз.
(Тек 500 парақтық қағаз беру науасы)
Жоғарыдағы процедура қанағаттанарлық реттеу нәтижесін бермесе, келесі реттеуді орындаңыз.

6. Қағаз беру науасының көтеру пластинасының орталық бөлігіндегі қағаз беру науасының ортадан тыс реттеу бұрандаларын (2 дана) босатыңыз және тісті беріліс блогының орнын алдыңғы/артқы жақтау бағытында өзгертіңіз.
   3) қадамнан бастап реттеу процедураларын қайталаңыз.


BP-CS11 (500-ПАРАҚТЫ ҚАҒАЗ БЕРУ ТАБЫ), BP-DE11 (ТҰҒЫР/2x500 ПАРАҚТЫ ҚАҒАЗ ЖӘШІГІ)

Қаптамадан шығару

1. Қапталған заттарды тексеру

BP-CS11

BP-DE11

NO.	Аты	Саны
1	Бекіту бұрандалары (M3x6 S-tyte)	2
2	Бекіту бұрандалары (M4x8 S-tyte)	4
3	Бекіту бұрандалары (M4x12 P-tyte)	6
4	Өлшемді көрсету жапсырмасы	1
5	Жиек ұстағыш	1
6	Тақта	4
7	Сым қаптамасы	1
8	Қосылу жетегінің блогы	1
9	Бекіту бұрандалары (M4x12 P-tyte)	10
10	Тақта	4
II	Өлшемді көрсету жапсырмасы	2
12	Сым	1
13	Бекіту бұрандалары (M3x6 S-tyte)	1

2. Бекіту таспасы мен қорғаныш материалын алу
   1. 500 парақ қағаз беру науасын алу.
      BP-CS11

   2. Тұғырды/2x500 парақты қағаз жәшігін алу.
      BP-DE11


3. Бекіту таспасы мен қорғаныш материалын алу
   1. 500 парақ қағаз беру науасын полиэтилен пакеттен алыңыз, бекіту таспасы мен қорғаныш материалын алыңыз.


      Артқы шкаф бұрандаланбағандықтан, таспаны алып тастаңыз және артқы шкафты қол жетпейтін жерде сақтаңыз.


2. Тұғырды/2x500 парақты қағаз жәшігін полиэтилен пакеттен алыңыз, бекіту таспасы мен қорғаныш материалын алыңыз.



   Артқы шкаф бұрандаланбағандықтан, таспаны алып тастаңыз және артқы шкафты қол жетпейтін жерде сақтаңыз.


Орнату

<Орнату бойынша сақтық шаралары>
Орнатуды орындамас бұрын, оның астындағы дерек шамының жанбағанын немесе жыпылықтамайтынын тексеріңіз.

1. Негізгі блоктың қуатын өшіріңіз
   1. Жұмыс панелінің ӨШІРУЛІ екендігін тексеріңіз, содан кейін қуат қосқышын ӨШІРІҢІЗ.
   2. Қуат сымын розеткадан ажыратыңыз.
2. Негізгі блокты BP-CS11-ге орнатыңыз (BP-20M22/BP-20M24/BP-20M24L)

   Негізгі блокты көтеру үшін екі адамның күшін пайдаланыңыз.

   Негізгі блокты опциялы кассетаға ақырын орналастырыңыз, опциялы науаның 3 орналастыру бобышкасын негізгі блоктың төменгі жағындағы орналастыру тесіктеріне туралаңыз және салыңыз.


Ескертпе
Негізгі блокты BP-DE11-ге BP- 20M22/BP-20M24/BP-20M24L арқылы тікелей жалғауға болмайды.

1. Негізгі блоктың науасын алыңыз.

2. BP-CS11 артқы қақпағын алыңыз

3. Негізгі блокты BP-CS11-ге орналастырыңыз.
   BP-CS11 қосылу бөлігі болып табылатын босстың орнына назар аударыңыз.
   * BP-DE11-ді негізгі блокқа жалғауға болмайды.

   Негізгі корпусты тік төмен түсіріңіз.


4. BP-CS11 науасын шығарыңыз.

5. Бұрандалар мен артқы қақпақты алыңыз.


6. Сол және оң жақ қосылатын тақталарды корпустағы бұранда тесіктерімен туралаңыз және оларды бұрандалармен бекітіңіз.

7. Жиек ұстағышты негізгі жақтауға бекітіңіз.


8. Бұрандаларды алыңыз.
   Жоғарғы және төменгі жағындағы әртүрлі бұрандаларға абай болыңыз.

9. BP-CS11 сымын Жиек ұстағышқа өткізіңіз.


10. BP-CS11 сымын Сым қаптамасына өткізіңіз. Содан кейін сымды жабу үшін Сым қаптамасын суретте көрсетілгендей бүгіп, іліңіз.

11. Сымды жабатын сым қаптамасын жоғары вольтты PWB-ге бұрандалармен бекітіңіз.


12. BP-CS11 сымын сым ерлеріне өткізіңіз және сымды суретте көрсетілгендей MFPC PWB-ге қосыңыз.
    Содан кейін сым ерлерін машинаға суретте көрсетілгендей бекітіңіз.

13. Қосылу жетегінің блогын негізгі блокқа бұрандамен бекітіңіз.
    Ескертпе
    Орнатқан кезде сымды қысып қалмауға тырысыңыз.


14. Артқы қақпақты негізгі блокқа және BP-CS11-ге қайтарыңыз.

15. Науаны негізгі блокқа қайтарыңыз.


16. Өлшем көрсеткіш парағын науаға бекітіңіз және науаны BP-CS11-ге қайтарыңыз.

17. Үстелді орнатқаннан кейін, реттеулер жасаңыз.

3. BP-CS11-ді BP-DE11-ге орнатыңыз (BP-20M22/BP-20M24/BP- 20M24L)
   Ескертпе
   Негізгі блокты BP-DE11-ге 20M22/BP-20M24/BP-20M24L арқылы тікелей жалғауға болмайды.
   1. BP-CS11-ді BP-DE11-ге орналастырыңыз.

   2. BP-CS11 науасы мен BP-DE11 жоғарғы науасын алыңыз.

   3. Сол және оң жақ қосылатын тақталарды корпустағы бұранда тесіктерімен туралаңыз және оларды бұрандалармен бекітіңіз. BP-CS11 және BP-DE11 бұрандалармен бекітіңіз.

   4. Келесі суретте көрсетілген аймақты кесіңіз. (BP-CS11).


5. Негізгі блокты BP-CS11 және BP-DE11-ге орналастырыңыз.
   *Анықтама: Негізгі блокты BP-CS11-ге (BP-20M22/ BP-20M24/BP-20M24L) орнатыңыз


6. Дөңгелек ұшты тесік арқылы өткізіңіз. Дөңгелек ұшты бұрандамен бекітіңіз.
   (Қапталған заттар № 13)

7. Сымды үстелді басқару PWB-ге суретте көрсетілгендей қосыңыз.

8. Сымды тесік арқылы өткізіңіз.

9. Сымды негізгі корпустың MFPC PWB-сіне қосыңыз және сымды өңдеуді орындаңыз.
   (Негізгі корпустың жағында BP-CS11 сияқты жол бар)

10. Артқы қақпақты негізгі блокқа, BP-CS11I және BP- DE11-ге қайтарыңыз.

11. Науаны негізгі блокқа, BP-CS11 және BP-DE11-ге қайтарыңыз.

12. Өлшем көрсеткіш парағын науаға бекітіңіз және науаны BP-CS11 және BP-DE11-ге қайтарыңыз.

13. Үстелді орнатқаннан кейін, реттеулер жасаңыз.


4. Негізгі блокты BP-DE11-ге орнатыңыз
   (BP-20M28/BP-20M31 & BP-21M22 (Тек Таиланд үшін))

   Негізгі блокты көтеру үшін екі адамның күшін пайдаланыңыз.

   Негізгі блокты опциялы кассетаға ақырын орналастырыңыз, опциялы науаның 3 орналастыру бобышкасын негізгі блоктың төменгі жағындағы орналастыру тесіктеріне туралаңыз және салыңыз.

   1. Орнату әдісі В-мен бірдей.
   2. Сымды қосу әдісі С-мен бірдей.
      *Сым қаптамасы негізгі корпусқа бекітілген.
   3. Үстелді орнатқаннан кейін, реттеулер жасаңыз.

BP-DS12/DS13 (ЖОҒАРЫ ТІРЕК/ТӨМЕН ТІРЕК)

Қаптамадан шығару

Қаптаманы ашып, барлық бөлшектердің бар екеніне көз жеткізіңіз.

№	Атауы	Саны
		BP-DS13	BP-DS12
1	Бекіту бұрандалары (M4x10 S-tyte)	2	4
2	Бекіту бұрандалары (M4x10 P-tyte)	4	4
3	Бекіту тақтасы Алдыңғы L	Жоқ	1
4	Бекіту тақтасы Алдыңғы R	Жоқ	1
5	Бекіту тақтасы Артқы	2	2

Орнату

Ескертпе
Негізгі блокпен қосылым төмендегідей бірдей.

1. BP-CS11 немесе Негізгі блоктың науасын алыңыз.


2. BP-CS11 немесе Негізгі блокты тірекке қойыңыз. Тіректің орналастыру түйреуіштерін (2 жер) BP-CS11 орналастыру тесіктерімен сәйкестендіріңіз.

3. Бекіту бұрандасы арқылы тіректі BP-CS11-мен бекітіңіз.



4. BP-CS11 науасын бекітіңіз.

5. BP-CS11 артқы қақпағын бекітіңіз.

6. Машинаны жылжытпау үшін еден бетіне бекіту үшін реттегіштерді бұраңыз. BP-DS13-ке қосылыңыз
   BP-DS13-ке қосылыңыз

   BP-DS12-ке қосылыңыз


Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Sharp BP-20M22, BP-20M24, BP-20M31 нұсқаулығы жүктеп алу

Қолжетімді тілдер
