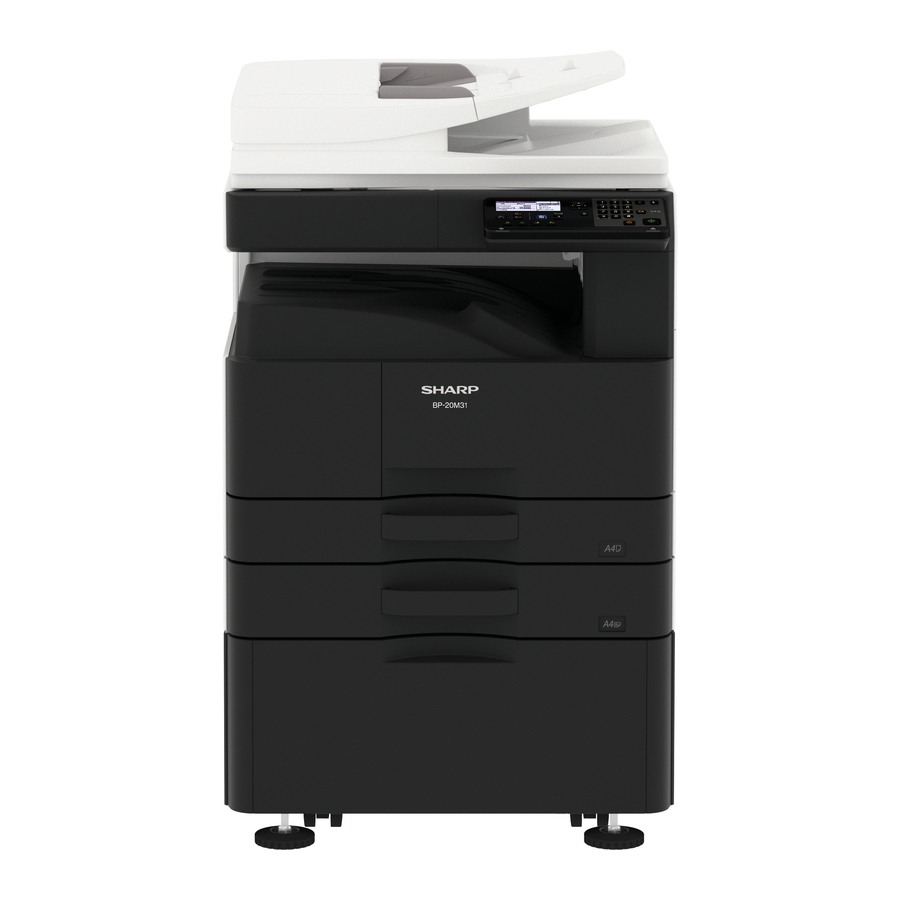

Mwongozo wa Sharp BP-20M22, BP-20M24, BP-20M31

USANIDI

Usanidi wa Mfumo

Sehemu zilizowekwa alama ya "" ni muhimu kwa kudumisha usalama wa seti. Hakikisha unabadilisha sehemu hizi na zile zilizobainishwa kwa ajili ya kudumisha usalama na utendakazi wa seti.

1. Mashine ya MODEL ya 22cpm/24cpm

2. Mashine ya MODEL ya 28cpm/31cpm


KITENGO KIKUU

Kufungua

1. Kufungua

Modeli ya OC

1. Ondoa sanduku la kufungashia.

2. Ondoa vifaa vya kujazia na mifuko ya plastiki.


Modeli Sanifu ya 500sheets x 1

1. Ondoa sanduku la kufungashia.

2. Ondoa vifaa vya kujazia na mifuko ya plastiki.


Modeli Sanifu ya 500sheets x 2

1. Ondoa sanduku la kufungashia.

2. Ondoa vifaa vya kujazia na mifuko ya plastiki.


2. Mkanda wa kurekebisha na vifaa vya ulinzi

Modeli ya OC

Modeli Sanifu ya 500sheets x 1

Modeli Sanifu ya 500sheets x 2

3. Angalia vitu vilivyofungashwa


Na.	Jina la sehemu	Kiasi	Dokezo
1	Kebo ya AC	1
2	Kiendelezaji	1	BP-20M22/ 20M24/
3	Katrishi ya toni	1	21M22 pekee
2	Kiendelezaji	Hapana	BP-20M28/ 20M31 pekee
3	Katrishi ya toni	Hapana
4	Mwongozo	1
5	CD-ROM	1	Asia pekee
6	Mwongozo wa kuanza	1
7	Karatasi ya ulinzi	1
8	Kisafisha glasi	1

4. Toa kufuli

(1) Toa nyenzo ya kujazia ya RSPF.

1. Ondoa nyenzo ya kujazia ya RSPF.


(2) Toa kufuli ya kichanganuzi (kitengo cha vioo 2/3)

1. Ondoa skrubu ya kurekebisha ya kitengo cha macho, na uondoe lebo ya noti.


2. Ambatisha karatasi ya ulinzi.

3. Skrubu ya kurekebisha inahitajika wakati wa kusafirisha mashine. Iweke kwenye trei.



(3) Toa kufuli ya sahani ya kuzungusha trei

1. Vuta trei, na uondoe nyenzo ya kurekebisha sahani ya kuzungusha na lebo ya noti ya trei.
   TREI YA KULISHA KARATASI YA KARATASI 250


   TREI YA KULISHA KARATASI YA KARATASI 500
   Ambatisha nyenzo iliyoondolewa ya kurekebisha kwenye nafasi iliyoonyeshwa kwenye kielelezo kwa ajili ya kuhifadhi.(Trei ya Kulisha Karatasi ya Karatasi 500 pekee)


(4) Kuondoa karatasi ya ulinzi ya ngoma.

1. Fungua mlango wa kulia na uvute kitenganishi cha kuhamisha kutoka kwenye kitengo cha mlango wa pembeni.


Ufungaji

<Noti kabla ya kufunga>
* Unapounganisha kitengo kikuu na droo ya karatasi ya hiari, kwanza fungua na usakinishe droo ya karatasi, kisha ufungue kitengo kikuu na uweke kitengo kikuu kwa usalama kwenye droo ya karatasi kabla ya kufunga kitengo kikuu.

1. Ufungaji wa kiendelezaji

Kuwa mwangalifu usitie alama za vidole au uchafu wa mafuta kwenye uso wa rol. Usishikilie kipochi kilicho karibu na roli ya DV kwa nguvu.

1. Fungua trei ya kupita, na ufungue kifuniko cha pembeni.


2. Fungua kifuniko cha mbele.


3. Ondoa kiunganishi.
   Legeza skrubu ya kurekebisha ya kitengo kinachoendeleza, na uvute kitengo kinachoendeleza.

4. Ondoa skrubu.

5. Ondoa kifuniko cha juu cha DV.

6. Huku ukizungusha roli ya MG katika mwelekeo wa mshale, wasilisha kiendelezaji kwenye tangi la kiendelezaji sawasawa ili kutoa maji.
   * Tikisa mfuko wa kiendelezaji vya kutosha kabla ya kuufungua.


7. Ambatisha kifuniko cha juu cha DV.


8. Kaza skrubu.

   * Angalia kwamba muhuri wa DV hauna kiendelezaji. Ikiwa kiendelezaji kimeambatishwa kwenye muhuri wa DV, kisafishe.
   * Baada ya kusambaza kiendelezaji, usiegemeze au kutikisa katrishi ya kiendelezaji.
   * Angalia kwamba ncha zote mbili za mihuri ya DV haziwekwi kwenye kifuniko cha kiendelezaji.
9. Ambatisha kitengo kinachoendeleza kwenye kitengo kikuu.

10. Salama kitengo kinachoendeleza na skrubu. Unganisha waya za kitengo kinachoendeleza kwenye mashine.


KUIGA

Jumla na madhumuni

Hali ya kuiga ina kazi zifuatazo, kuonyesha hali ya uendeshaji wa mashine, kutambua nafasi ya tatizo na sababu zake katika hatua ya awali na kuanzisha na kurekebisha mashine kwa ufanisi kwa huduma bora.

1. Marekebisho mbalimbali Marekebisho mbalimbali
2. Kuweka vipimo na kazi
3. Kuondoa matatizo
4. Ukaguzi wa uendeshaji
5. Ukaguzi wa kaunta, kuweka wazi
6. Masharti ya uendeshaji wa mashine (historia) ukaguzi wa data, wazi
7. Usafirishaji wa data mbalimbali (marekebisho, mipangilio, uendeshaji, kaunta, n.k.).

Tararibu za uendeshaji na maonyesho hutegemea muundo wa paneli ya uendeshaji wa mashine.

Kuanzisha kuiga

1. Kuingia katika hali ya kuiga
   1. Mashine katika hali ya Kunakili: Kitufe cha [#] -> Kitufe cha [*] -> Kitufe cha [C] -> Kitufe cha [*] -> Tayari kuingiza msimbo mkuu wa kuiga.

   2. Kuingiza msimbo mkuu na vitufe 10 -> Kitufe cha ANZA kimewashwa.
   3. Kuingiza msimbo mdogo na vitufe 10 -> Kitufe cha ANZA kimewashwa.
   4. Chagua kipengee na kitufe cha mshale.
   5. Mashine inaingia katika hali inayolingana na kipengee kilichochaguliwa.
      Bonyeza kitufe cha [ANZA] ili kuanza operesheni ya kuiga,
      Ili kughairi hali ya sasa ya kuiga na ubadilishe msimbo mkuu na msimbo mdogo, bonyeza kitufe cha [SIMAMA].
2. Kughairi hali ya kuiga ili kurudi katika hali ya kawaida
   1. Bonyeza kitufe cha [CA].

      Usizime umeme wakati mashine iko katika hali ya kuiga.
      Ikiwa swichi ya umeme itazimwa katika hali ya kuiga, hitilafu inaweza kutokea. Katika kesi hii, zima/washa chanzo kikuu cha umeme.

2. Usakinishaji wa katriji ya toni
   1. Ondoa katriji mpya ya toni kutoka kwenye kisanduku. Shikilia katriji pande zote mbili na uitingishe mlalo mara nne au tano.

   2. Ingiza katriji ya toni kando ya miongozo mpaka itakapofungwa mahali pake huku ukisukuma lever ya kutoa kufuli Ikiwa kuna uchafu wowote au vumbi kwenye katriji ya toni, iondoe kabla ya kusakinisha katriji.

3. Kuweka kiwango cha udhibiti wa marejeleo ya msongamano wa toni
   1. Kifuniko cha mbele kikiwa wazi, washa umeme wa mashine na uingize SIM25-02.
      KUMBUKA: Wakati mashine haiko katika hali ya kuiga, ikiwa kifuniko cha mbele kimefungwa na umeme wa mashine umewashwa, msimbo wa tatizo F2-40 utatokea kutokana na kutotekelezwa kwa SIM25-02 kwa wakati wa kuweka awali tu. Kwa hivyo, ikiwa msimbo wa tatizo F2-40 utatokea kutokana na kutotekelezwa kwa SIM25-02, tekeleza SIM25-02 kulingana na utaratibu wa kawaida (kulingana na C-I,2,3) tena kwa wakati wa kuweka awali tu.
      * Ni muhimu kusakinisha katriji ya toni ili kuanza kuiga hii.
   2. Funga kabati la mbele.
   3. Baada ya kuchagua K na "I" ya kitufe cha "10", bonyeza kitufe cha [ANZA], na utekeleze SIM25-02.
      KUMBUKA: Inachukua takriban dakika 2 kutekeleza SIM25-02 kikamilifu.
      Wakati wa utekelezaji wa kuiga hii, kifuniko cha mbele lazima kisifunguliwe na umeme wa mashine lazima usizimwe.
   4. Thibitisha kuwa "IMEKAMILIKA" inaonyeshwa. [Vipengee vya uthibitisho]
      • IMEKAMILIKA inaonyeshwa.
      • Hakuna onyesho la hitilafu (EE-EL, EE-EU, EE-EC).
      • Angalia kuwa hakuna kelele isiyo ya kawaida katika mchakato wa un.

4. Usanidi wa trei

(1) Kuweka Trei Chaguomsingi

1. Bonyeza kitufe cha [KAZI MAALUM].


2. Chagua "Mipangilio ya Mfumo" na kitufe cha [] na ubonyeze kitufe cha [SAWA].
3. Ingiza msimbo wa siri wa msimamizi na vitufe vya nambari. "00000"
   • " * " inaonekana kwa kila tarakimu unayoingiza.
   • Skrini ya kuchagua hali inaonekana.
4. Chagua [NAKILI] na [] kitufe.
5. Bonyeza kitufe cha [SAWA].
6. Chagua [Kuweka Trei Chaguomsingi] na [ ] kitufe.
7. Bonyeza kitufe cha [SAWA] na ufuate maagizo kwenye skrini ya kuweka.
8. Chagua trei unayotaka na [ ] kitufe.
9. Bonyeza kitufe cha [SAWA].

(2) Kubadilisha mpangilio wa ukubwa wa karatasi wa trei

1. Bonyeza kitufe cha [KAZI MAALUM].
2. Bonyeza kitufe cha [ ] kuchagua "Weka Ukubwa wa Karatasi"
3. Bonyeza kitufe cha [ ] ili kuchagua trei ya karatasi ambayo ukubwa wa karatasi unabadilishwa.
4. Bonyeza kitufe cha [] na ubonyeze [ ] funguo za kuchagua ukubwa wa karatasi.
5. Bonyeza kitufe cha [SAWA].

(3) Kubadilisha aina ya karatasi ya trei

1. Bonyeza kitufe cha [KAZI MAALUM].
2. Bonyeza kitufe cha [ ] kuchagua "Weka Aina ya Karatasi"
3. Chagua trei na [ ] kitufe, na ubonyeze kitufe cha [SAWA].
4. Chagua aina ya karatasi unayotaka na ubonyeze kitufe cha [SAWA].

(4) Usanidi wa ukubwa wa trei

1. Vuta trei ya karatasi. Vuta trei kwa upole mpaka itakapo simama. Ikiwa karatasi inabaki kwenye trei, iondoe.


2. Rekebisha sahani za mwongozo A na B kwa kubana leveri zao za kufuli na kuzisogeza ili zilingane na vipimo vya wima na mlalo vya karatasi itakayopakiwa. Sahani za mwongozo za karatasi A na B zinaweza kuteleza, telezesha kila sahani ya mwongozo huku ukibana leveri ya kufuli.


Kumbuka: Ondoa sahani ya kugawanya. Sogeza sahani ya kugawanya hadi upande wa ufunguzi wa kulisha karatasi (upande wa kulia), na uvute juu ili kuondoa. Ingiza sahani ya kugawanya iliyoondolewa kwenye A.

5. Usanidi wa vipimo

Tumia kuiga 26-6 kuweka eneo la mashine.

SIM	Na.	Yaliyomo
26	6	Inatumika kuweka eneo.

Baada ya kukamilisha mipangilio ya eneo, badilisha maadili yaliyowekwa ili kubinafsisha mipangilio ifuatayo.

SIM	Na.	Yaliyomo
26	5	Inatumika kuweka hali ya kuhesabu ya kaunta jumla na kaunta ya matengenezo.
	18	Inatumika kuweka NDIYO/HAPANA ya hali ya kuhifadhi toni.

Ukaguzi wa ubora wa picha

1. Vipengee vya utekelezaji

Tekeleza vipengee vifuatavyo.

Na.	Kipengee	SIM
1	Nakili usawa wa kijivu na ukaguzi wa msongamano	-
2	Ukaguzi wa usawa/msongamano wa kijivu wa kichapishi	64-5

Wakati kuna kasoro katika picha kwa yaliyomo yaliyotajwa hapo juu, unatekeleza yaliyomo yafuatayo, na uthibitishe picha.

Na.	Kipengee	SIM
3	Nakili marekebisho ya usawa wa kijivu (Marekebisho ya mwongozo)	46-16
4	Marekebisho ya usawa wa kijivu wa kichapishi (Marekebisho ya mwongozo)	67-25
5	Chapisha/changanua picha nje ya katikati, marekebisho ya msimamo wa ukingo wa mbele	50-10

2. Maelezo

(1) Nakili usawa wa kijivu na mbinu ya ukaguzi wa msongamano 1

Chukua nakala ya chati ya majaribio ya kijivu (UKOG-0162FCZZ) ili kuthibitisha kama usawa/msongamano wa kijivu unafaa.

1. Mambo ya kuzingatia kwa uthibitishaji wa msongamano kwa hali ya nakala nyeusi na nyeupe
   Tumia chati ya majaribio ya kijivu (UKOG-0162FCZZ), weka Mwangaza kuwa "3" (3) katika hali ya Maandishi/Picha Iliyochapishwa na uchukue nakala ili kuthibitisha msongamano. Marekebisho yote ya usawa wa kijivu katika hali ya marekebisho ya mtumiaji yanapaswa kuwekwa kuwa chaguo-msingi (katikati).
   Uthibitishaji kwa kutumia chati ya majaribio kwa kijivu (UKOG-0162FCZZ)
   Angalia kama hali zifuatazo zimeridhiwa wakati wa kuthibitisha msongamano wa chati ya majaribio kwa kijivu kwa nakala.


(2) Kichapishi usawa wa kijivu/njia ya ukaguzi wa msongamano
Tekeleza SIM 64-5 ili kuchapisha muundo wa majaribio ya uchapishaji.

Msongamano wa uchapishaji unapaswa kubadilika hatua kwa hatua kutoka wepesi hadi mzito. Hakikisha kwamba msongamano haubadiliki kinyume chake. Kiwango cha msongamano wa rangi zote kinapaswa kuwa sawa.

(3) Nakili marekebisho ya usawa wa kijivu (Marekebisho ya mwongozo)
Hii ni kurekebisha msongamano wa kila kiwango kwa nakala ya B/W.
Marekebisho haya yanahitajika katika kesi ifuatayo:

• Msongamano wa nakala ya kiotomatiki ya B/W haufai.

1. Ingiza hali ya Uigaji 46-16.
2. Chagua kiwango cha msongamano (pointi) kwa marekebisho kwa kutumia funguo za [ ]. Ingiza thamani ya marekebisho kwa kutumia funguo za nambari.

Kipengee	Onyesho	Maelezo	Thamani ya chini	Thamani ya juu	Thamani chaguo-msingi
K	POINTI K- POINT17 K	Pointi 1 - Pointi 17	1	255	128

3. Bonyeza kitufe cha [OK] (ili kuhifadhi thamani iliyowekwa). Ongeza thamani ya marekebisho ili kuongeza msongamano, punguza thamani ili kupunguza msongamano.
4. Kubonyeza kitufe cha [Anza] kutachapisha muundo wa kurekebisha. Ingawa inawezekana kuthibitisha msongamano katika kila kiwango cha msongamano (pointi) kwa kurejelea muundo huu, ni bora kuchukua nakala na kuthibitisha matokeo.
5. Chukua nakala na uthibitishe matokeo ya marekebisho. Badilisha kati ya hali ya uigaji na hali ya nakala mbele na nyuma ili kufanya marekebisho kwa kurejelea picha halisi ya nakala. Rudia utaratibu huu hadi picha ya nakala iridhike.

(4) Marekebisho ya usawa wa kijivu wa kichapishi (Marekebisho ya mwongozo)

1. Ingiza hali ya Uigaji 67-25.
2. Chagua rangi kwa kutumia kitufe cha [10].
3. Ingiza thamani ya marekebisho kwa kutumia kitufe cha [10]. Na ubonyeze kitufe cha [OK]. Masafa ya thamani ya marekebisho inayopatikana ni 1 hadi 255. Ongeza thamani ya marekebisho ili kuongeza msongamano, punguza thamani ili kupunguza msongamano.
   Rudia hatua ya 2) hadi 3) hadi marekebisho yaridhishe.
   (Rejelea sehemu ya uthibitishaji wa usawa wa rangi na msongamano kwa uchapishaji)


(5) Chapisha/changanua picha nje ya katikati, marekebisho ya msimamo wa ukingo wa mbele

1. Marekebisho ya ukuzaji wa picha ya uchapishaji (Mwelekeo mkuu wa kuchanganua)
   1. Ingiza hali ya Uigaji 50-10.
   2. Pakia karatasi ya A4 (Ilx8.5) au A3 (Ilx17) kwenye trei ya karatasi.
   3. Chagua trei ya karatasi iliyopakiwa kwenye hatua ya 2) kwa kutumia funguo za [T II.
   4. Bonyeza kitufe cha [Anza]. Muundo wa ukaguzi utachapishwa.
   5. Thibitisha kama mwelekeo wa muundo wa ukaguzi uliochapishwa ni 240±1.2mm.

      Fanya hatua iliyo hapa chini ikiwa matokeo hayaridhishi:
   6. Badilisha kipengee cha mpangilio 1: BK-MAG.
      Urefu utabadilika kwa 0.1 mm kwa kubadilisha thamani kwa moja. Ongeza thamani ili kuongeza ukuzaji kuelekea mwelekeo mkuu wa kuchanganua kwa picha ya BK. Punguza thamani ili kupunguza ukuzaji. Rudia hatua ya 2) hadi 6) hadi matokeo ya kuridhisha yapatikane
2. Marekebisho ya msimamo wa picha ya uchapishaji (Mwelekeo mkuu wa kuchanganua, mwelekeo mdogo wa kuchanganua)

Kumbuka
Hakikisha kwamba kipengee kinachofuata kiko katika hali ifaayo kabla ya marekebisho:

• ADJ 3-A Marekebisho ya ukuzaji wa picha ya uchapishaji (Mwelekeo mkuu wa kuchanganua)

1. Ingiza hali ya Uigaji 50-10.
2. Pakia karatasi ya A4 (Ilx8.5) au A3 (Ilx17) kwenye trei ya karatasi.
3. Bonyeza kitufe cha [Anza]. Muundo wa ukaguzi utachapishwa
4. Thibitisha picha kwenye muundo wa ukaguzi na uone ikiwa vipengee vilivyo hapa chini viko katika thamani sanifu.

	Maelezo	Thamani sanifu ya marekebisho
X	Eneo tupu kwenye ukingo wa mbele	4.0±1.Omm
Y	Eneo tupu kwenye ukingo wa nyuma	1.0mm hadi 5.0mm
Z1/Z2	Eneo tupu mbele/nyuma	Jumla ya 4.0±2.0mm

* Nafasi tupu ya Z1 na Z2 inapaswa kuwa 1 mm au zaidi pande zote mbili. Fanya hatua iliyo hapa chini ikiwa matokeo hayaridhishi:

5. Badilisha thamani ya marekebisho, bonyeza kitufe cha [Anza] na uchapishe muundo wa ukaguzi.
   Rudia hatua ya 3) hadi 6) hadi hali zilizoorodheshwa katika hatua ya 5) zimeridhiwa.
   Mwelekeo utabadilika kwa takriban 0.1 mm kwa kubadilisha thamani kwa moja.
   Mwelekeo mkuu wa kuchanganua: Msimamo wa uchapishaji husogea kuelekea upande wa nyuma kadri thamani ya marekebisho inavyoongezeka.
   Mwelekeo mdogo wa kuchanganua: Msimamo wa uchapishaji husogea kuelekea ukingo wa nyuma wa mwelekeo wa usafirishaji wa karatasi kadri thamani ya marekebisho inavyoongezeka.

	Na.	Kipengee	Trei lengwa
Msimamo wa uchapishaji kuelekea mwelekeo mkuu wa kuchanganua	4	MAIN-MFT	Trei ya kulisha kwa mikono
	5	MAIN-CSI	Trei ya 1
	6	MAIN-CS2	Trei ya 2
	7	MAIN-CS3	Trei ya 3
	8	MAIN-CS4	Trei ya 4
	9	MAIN-ADU	Upande-2 kwa uchapishaji wa pande mbili
Msimamo wa uchapishaji kuelekea upande mwelekeo mdogo wa kuchanganua	10	SUB-MFT	Trei ya kulisha kwa mikono
	11	SUB-CSI	Trei ya 1
	12	SUB-CS2	Trei ya 2
	13	SUB-CS3	Trei ya 3
	14	SUB-CS4	Trei ya 4
	15	SUB-ADU	Upande-2 kwa uchapishaji wa pande mbili
Mwelekeo mkuu wa kuchanganua	2	MAIN-STD	Trei zote
Msimamo wa uchapishaji kuelekea mwelekeo mdogo wa kuchanganua	3	SUB-STD	Trei zote

Kumbuka
Vipengee vya mpangilio "2: MAIN-STD" na "3: SUB-STD" ni kubadilisha misimamo yote ya uchapishaji.
Tekeleza ikiwa marekebisho ya trei zote ni muhimu baada ya uingizwaji wa LSU n.k.
(Trei ya Kulisha Karatasi ya Laha 500 pekee)
Ikiwa utaratibu ulio hapo juu hautoi matokeo ya kuridhisha ya marekebisho, fanya marekebisho yafuatayo.

6. Legeza skrubu za marekebisho nje ya katikati za trei ya kulisha karatasi (pcs 2.) kwenye sehemu ya kati ya sahani ya kuinua ya trei ya kulisha karatasi, na ubadilishe msimamo wa kitengo cha gia katika mwelekeo wa fremu ya mbele/nyuma.
   Rudia taratibu za marekebisho kutoka 3).


BP-CS11 (TRAY YA KULISHA KARATASI 500), BP-DE11 (SIMAMA/DROO YA KARATASI 2x500)

Kufungua

1. Angalia vitu vilivyo fungashwa

BP-CS11

BP-DE11

NAMBA.	Jina	Kiasi
1	Screws za kurekebisha (M3x6 S-tyte)	2
2	Screws za kurekebisha (M4x8 S-tyte)	4
3	Screws za kurekebisha (M4x12 P-tyte)	6
4	Lebo ya dalili ya ukubwa	1
5	Kishikilia ukingo	1
6	Bamba	4
7	Jalada la waya	1
8	Kitengo cha Hifadhi ya Muunganisho	1
9	Screws za kurekebisha (M4x12 P-tyte)	10
10	Bamba	4
II	Lebo ya dalili ya ukubwa	2
12	Waya	1
13	Screws za kurekebisha (M3x6 S-tyte)	1

2. Uondoaji wa tepu ya kurekebisha na nyenzo za ulinzi
   1. Uondoaji wa tray ya kulisha karatasi 500.
      BP-CS11

   2. Uondoaji wa stendi/droo ya karatasi 2x500.
      BP-DE11


3. Uondoaji wa tepu ya kurekebisha na nyenzo za ulinzi
   1. Ondoa tray ya kulisha karatasi 500 kutoka kwenye mfuko wa polyethylene, na uondoe tepu ya kurekebisha na nyenzo za ulinzi.


      Kwa kuwa kabati la Nyuma halijawekwa skurubu, ondoa tepu na uweke kabati la Nyuma mbali na mahali linapoweza kufikiwa.


2. Ondoa stendi/droo ya karatasi 2x500 kutoka kwenye mfuko wa polyethylene, na uondoe tepu ya kurekebisha na nyenzo za ulinzi.



   Kwa kuwa kabati la Nyuma halijawekwa skurubu, ondoa tepu na uweke kabati la Nyuma mbali na mahali linapoweza kufikiwa.


Usakinishaji

<Tahadhari za usakinishaji>
Kabla ya kutekeleza usakinishaji, angalia ili kuthibitisha kuwa taa ya data iliyo chini yake haiwaki au kumeta.

1. Zima umeme wa kitengo kikuu
   1. Angalia ili kuthibitisha kuwa paneli ya operesheni imezimwa, na kisha uzime swichi ya umeme.
   2. Chomoa plagi ya umeme kutoka kwa plagi ya umeme.
2. Sakinisha kitengo kikuu kwenye BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Tumia nguvu ya watu wawili kuinua kitengo kikuu.

   Weka kitengo kikuu kwa upole kwenye Kaseti ya hiari, ukipanga na kuingiza bosi 3 za kupata za trei ya hiari kwenye mashimo ya kupata chini ya kitengo kikuu.


Kumbuka
Kitengo kikuu hakiwezi kuunganishwa moja kwa moja kwenye BP-DE11 na BP- 20M22/BP-20M24/BP-20M24L.

1. Ondoa trei ya kitengo kikuu.

2. Ondoa kifuniko cha Nyuma cha BP-CS11

3. Weka kitengo kikuu katika BP-CS11.
   Zingatia nafasi ya bosi ambayo ni sehemu ya muunganisho ya BP-CS11.
   * BP-DE11 haiwezi kuunganishwa kwenye kitengo kikuu.

   Shusha mwili mkuu moja kwa moja.


4. Vuta trei ya BP-CS11.

5. Ondoa skurubu na kifuniko cha nyuma.


6. Panga sahani za kuunganisha za kushoto na kulia na mashimo ya skurubu kwenye mwili na uziimarishe na skurubu.

7. Ambatisha kishikilia Ukingo kwenye fremu kuu.


8. Ondoa skurubu.
   Kuwa mwangalifu na skurubu tofauti juu na chini.

9. Pitisha waya wa BP-CS11 hadi kishikilia Ukingo.


10. Pitisha waya wa BP-CS11 hadi kwenye kifuniko cha Waya. Kisha, pinda na uunganishe kifuniko cha Waya kama inavyoonyeshwa kwenye mchoro ili kufunika waya.

11. Rekebisha kifuniko cha waya ambacho hufunika waya kwenye PWB ya volti ya juu na skurubu.


12. Pitisha waya wa BP-CS11 hadi kwenye matandiko ya waya na uunganishe waya kwenye MFPC PWB kama inavyoonyeshwa kwenye mchoro.
    Kisha, rekebisha matandiko ya waya kwenye mashine kama inavyoonyeshwa kwenye mchoro.

13. Rekebisha kitengo cha hifadhi ya muunganisho kwenye kitengo kikuu na skurubu.
    Kumbuka
    Kuwa mwangalifu usiumize waya wakati wa kusakinisha.


14. Rudisha kifuniko cha nyuma kwenye kitengo kikuu na BP-CS11.

15. Rudisha trei kwenye kitengo kikuu.


16. Ambatisha karatasi ya onyesho la ukubwa kwenye trei na urudishe trei kwenye BP-CS11.

17. Baada ya kusakinisha dawati, fanya marekebisho.

3. Sakinisha BP-CS11 kwenye BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Kumbuka
   Kitengo kikuu hakiwezi kuunganishwa moja kwa moja kwenye BP-DE11 na 20M22/BP-20M24/BP-20M24L.
   1. Weka BP-CS11 kwenye BP-DE11.

   2. Ondoa trei ya BP-CS11 na trei ya juu ya BP-DE11.

   3. Panga sahani za kuunganisha za kushoto na kulia na mashimo ya skurubu kwenye mwili na uziimarishe na skurubu. Rekebisha BP-CS11 na BP-DE11 na skurubu.

   4. Kata eneo lililoonyeshwa kwenye mchoro ufuatao. (BP-CS11).


5. Weka kitengo kikuu katika BP-CS11 na BP-DE11.
   *Rejea: Sakinisha kitengo kikuu kwenye BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Pitisha terminali ya mviringo kupitia shimo. Ambatisha terminali ya mviringo na skurubu.
   (Vitu vilivyo fungashwa Na. 13)

7. Unganisha waya kwenye PWB ya udhibiti wa Dawati kama inavyoonyeshwa kwenye mchoro.

8. Pitisha waya kupitia shimo.

9. Unganisha waya kwenye mwili mkuu MFPC PWB na ufanye usindikaji wa waya.
   (Upande wa mwili mkuu una njia sawa na BP-CS11)

10. Rudisha kifuniko cha nyuma kwenye kitengo kikuu, BP-CS11I na BP- DE11.

11. Rudisha trei kwenye kitengo kikuu, BP-CS11 na BP-DE11.

12. Ambatisha karatasi ya onyesho la ukubwa kwenye trei na urudishe trei kwenye BP-CS11 na BP-DE11.

13. Baada ya kusakinisha dawati, fanya marekebisho.


4. Sakinisha kitengo kikuu kwenye BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Kwa Thailand pekee))

   Tumia nguvu ya watu wawili kuinua kitengo kikuu.

   Weka kitengo kikuu kwa upole kwenye Kaseti ya hiari, ukipanga na kuingiza bosi 3 za kupata za trei ya hiari kwenye mashimo ya kupata chini ya kitengo kikuu.

   1. Mbinu ya usakinishaji ni sawa na B.
   2. Mbinu ya unganisho la waya ni sawa na C.
      *Kifuniko cha waya kimeambatishwa kwenye mwili mkuu.
   3. Baada ya kusakinisha dawati, fanya marekebisho.

BP-DS12/DS13 (SIMAMISHO JUU/SIMAMISHO CHINI)

Kufungua

Fungua kifurushi, na uangalie ili kuthibitisha kuwa sehemu zote zimetolewa.

NAMBA.	Jina	Kiasi
		BP-DS13	BP-DS12
1	Skurubu za kurekebisha (M4x10 S-tyte)	2	4
2	Skurubu za kurekebisha (M4x10 P-tyte)	4	4
3	Bamba la kurekebisha Mbele L	Hapana	1
4	Bamba la kurekebisha Mbele R	Hapana	1
5	Bamba la kurekebisha Nyuma	2	2

Usakinishaji

Kumbuka
Muunganisho na kitengo kikuu ni sawa na hapa chini.

1. Ondoa trei ya BP-CS11 au kitengo kikuu.


2. Weka BP-CS11 au kitengo kikuu kwenye Simamisho. Linganisha pini za kuweka za Simamisho (sehemu 2) na matundu ya kuweka ya BP-CS11.

3. Rekebisha Simamisho kwa BP-CS11 kwa kutumia skurubu ya kurekebisha.



4. Rekebisha trei ya BP-CS11.

5. Rekebisha kifuniko cha nyuma cha BP-CS11.

6. Zungusha virekebishaji ili kurekebisha mashine kwenye uso wa sakafu ili isisogee. Unganisha kwa BP-DS13
   Unganisha kwa BP-DS13

   Unganisha kwa BP-DS12


Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Sharp BP-20M22, BP-20M24, BP-20M31

Lugha zinazopatikana
