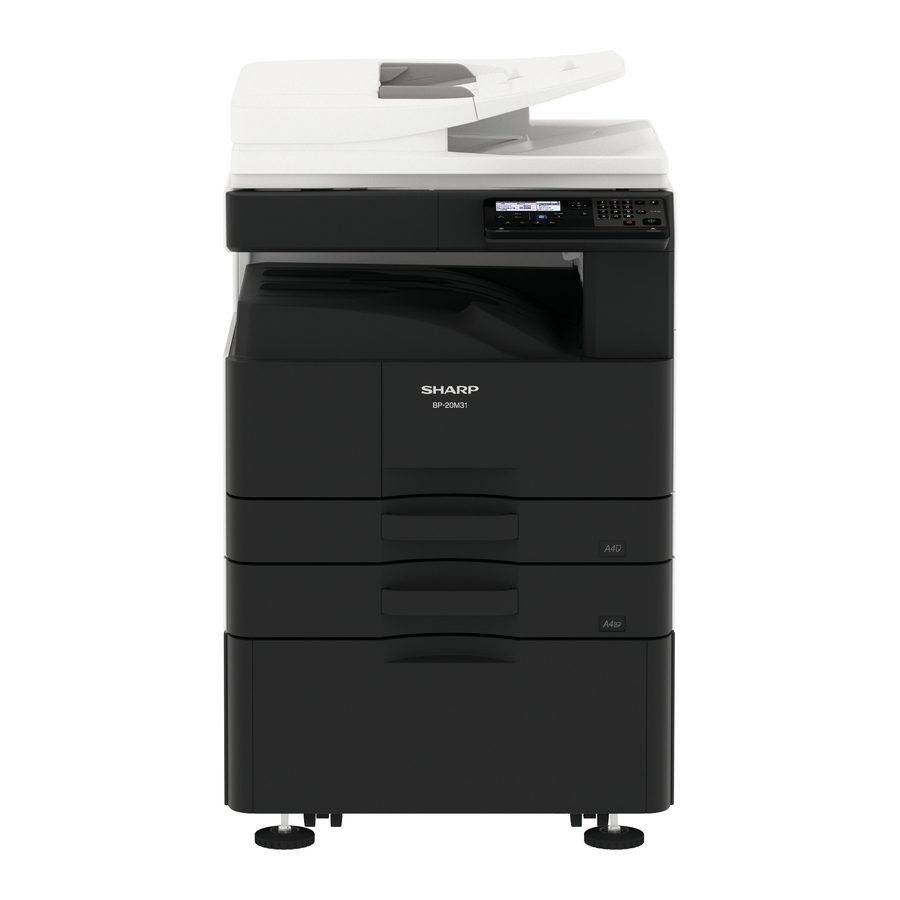

Priručnik za Sharp BP-20M22, BP-20M24, BP-20M31

KONFIGURACIJA

Konfiguracije sustava

Dijelovi označeni s "" važni su za održavanje sigurnosti uređaja. Obavezno zamijenite ove dijelove specificiranim kako biste održali sigurnost i performanse uređaja.

1. Stroj MODELA 22cpm/24cpm

2. Stroj MODELA 28cpm/31cpm


GLAVNA JEDINICA

Raspakiravanje

1. Raspakiravanje

OC Model

1. Uklonite kutiju za pakiranje.

2. Uklonite materijal za ublažavanje i plastične vrećice.


Standardni model s 500 listova x 1

1. Uklonite kutiju za pakiranje.

2. Uklonite materijal za ublažavanje i plastične vrećice.


Standardni model s 500 listova x 2

1. Uklonite kutiju za pakiranje.

2. Uklonite materijal za ublažavanje i plastične vrećice.


2. Ljepljiva traka i zaštitni materijal

OC Model

Standardni model s 500 listova x 1

Standardni model s 500 listova x 2

3. Provjera pakiranih predmeta


Br.	Naziv dijelova	Količina	Napomena
1	AC kabel	1
2	Razvijač	1	BP-20M22/ 20M24/
3	Uložak s tonerom	1	Samo 21M22
2	Razvijač	Ne	Samo BP-20M28/ 20M31
3	Uložak s tonerom	Ne
4	Priručnik	1
5	CD-ROM	1	Samo Azija
6	Vodič za početak rada	1
7	Zaštitna folija	1
8	Sredstvo za čišćenje stakla	1

4. Otpuštanje brave

(1) Otpuštanje materijala za ublažavanje RSPF-a.

1. Uklonite materijal za ublažavanje RSPF-a.


(2) Otpuštanje brave skenera (jedinica s 2/3 ogledala)

1. Uklonite vijak za pričvršćivanje optičke jedinice i uklonite naljepnicu s napomenom.


2. Pričvrstite zaštitnu foliju.

3. Vijak za pričvršćivanje potreban je prilikom transporta stroja. Držite ga u ladici.



(3) Otpuštanje brave rotirajuće ploče ladice

1. Izvucite ladicu i uklonite materijal za pričvršćivanje rotirajuće ploče i naljepnicu s napomenom za ladicu.
   LADICA ZA ULAZ PAPIRA S 250 LISTOVA


   LADICA ZA ULAZ PAPIRA S 500 LISTOVA
   Pričvrstite uklonjeni materijal za pričvršćivanje na položaj prikazan na slici za pohranu. (Samo ladica za ulaz papira s 500 listova)


(4) Uklanjanje zaštitne folije bubnja.

1. Otvorite desna vrata i izvucite odstojnik prijenosa iz bočne jedinice vrata.


Instalacija

<Napomena prije instalacije>
* Kada spajate glavnu jedinicu s opcionalnom ladicom za papir, prvo raspakirajte i instalirajte ladicu za papir, zatim raspakirajte glavnu jedinicu i sigurno postavite glavnu jedinicu na ladicu za papir prije instaliranja glavne jedinice.

1. Instalacija razvijača

Pazite da ne stavite otiske prstiju ili uljnu prljavštinu na površinu valjka. Nemojte snažno držati kućište uz DV valjak.

1. Otvorite ladicu zaobilaznice i otvorite bočni poklopac.


2. Otvorite prednji poklopac.


3. Uklonite priključak.
   Otpustite vijak za pričvršćivanje jedinice za razvijanje i izvucite jedinicu za razvijanje.

4. Uklonite vijke.

5. Uklonite gornji poklopac DV-a.

6. Dok rotirate MG valjak u smjeru strelice, ravnomjerno dovodite razvijač u spremnik razvijača kako ne bi došlo do prelijevanja.
   * Dovoljno protresite vrećicu s razvijačem prije nego što je otvorite.


7. Pričvrstite gornji poklopac DV-a.


8. Zategnite vijke.

   * Provjerite je li DV brtva slobodna od razvijača. Ako je razvijač pričvršćen na DV brtvu, očistite je.
   * Nakon što ste doveli razvijač, nemojte naginjati ili tresti uložak s razvijačem.
   * Provjerite nisu li oba kraja DV brtvi stavljena u poklopac razvijača.
9. Pričvrstite jedinicu za razvijanje na glavnu jedinicu.

10. Učvrstite jedinicu za razvijanje vijkom. Spojite kabelski snop jedinice za razvijanje na stroj.


SIMULACIJA

Općenito i svrha

Način simulacije ima sljedeće funkcije, za prikaz statusa rada uređaja, identificiranje položaja kvara i uzroka u ranijoj fazi te za učinkovito postavljanje i podešavanje uređaja za poboljšanu servisibilnost.

1. Razna podešavanja Razna podešavanja
2. Postavljanje specifikacija i funkcija
3. Otklanjanje kvarova
4. Provjera rada
5. Provjera brojača, postavljanje brisanja
6. Provjera podataka o uvjetima rada stroja (povijest), brisanje
7. Razni (podešavanja, postavke, rad, brojači, itd.) prijenos podataka.

Radni postupci i prikazi ovise o dizajnu radne ploče uređaja.

Pokretanje simulacije

1. Ulazak u način simulacije
   1. Uređaj u načinu kopiranja: tipka [#] -> tipka [*] -> tipka [C] -> tipka [*] -> Spreman za unos glavnog koda simulacije.

   2. Unos glavnog koda pomoću 10-tipke -> START tipka UKLJUČENA.
   3. Unos podkoda pomoću 10-tipke -> START tipka UKLJUČENA.
   4. Odaberite stavku pomoću tipke sa strelicom.
   5. Uređaj ulazi u način rada koji odgovara odabranoj stavci.
      Pritisnite tipku [START] za pokretanje simulacije,
      Da biste otkazali trenutni način simulacije i promijenili glavni kod i podkod, pritisnite tipku [STOP].
2. Otkazivanje načina simulacije za povratak u normalni način rada
   1. Pritisnite tipku [CA].

      Ne isključujte napajanje dok je uređaj u načinu simulacije.
      Ako se prekidač napajanja isključi u načinu simulacije, može doći do kvara. U tom slučaju, ISKLJUČITE/UKLJUČITE glavni izvor napajanja.

2. Instalacija spremnika s tonerom
   1. Izvadite novi spremnik s tonerom iz kutije. Uhvatite spremnik s obje strane i protresite ga vodoravno četiri ili pet puta.

   2. Umetnite spremnik s tonerom duž vodilica dok se ne učvrsti na svoje mjesto dok gurate ručicu za otpuštanje brave. Ako na spremniku s tonerom ima prljavštine ili prašine, uklonite je prije postavljanja spremnika.

3. Postavljanje referentne razine kontrole gustoće tonera
   1. S otvorenim prednjim poklopcem, UKLJUČITE napajanje uređaja i unesite SIM25-02.
      NAPOMENA: Kada uređaj nije u načinu simulacije, ako je prednji poklopac zatvoren i napajanje uređaja je UKLJUČENO, pojavit će se kod greške F2-40 zbog neizvršavanja SIM25-02 samo za početno vrijeme postavljanja. Stoga, ako se kod greške F2-40 pojavi zbog neizvršavanja SIM25-02, ponovno izvršite SIM25-02 prema redovitoj proceduri (na temelju C-I,2,3) samo za početno vrijeme postavljanja.
      * Potrebno je instalirati spremnik s tonerom za pokretanje ove simulacije.
   2. Zatvorite prednji ormarić.
   3. Nakon odabira K s "I" tipke "10", pritisnite tipku [START] i izvršite SIM25-02.
      NAPOMENA: Potrebno je oko 2 minute da se SIM25-02 potpuno izvrši.
      Tijekom izvođenja ove simulacije, prednji poklopac se ne smije otvarati, a napajanje uređaja ne smije se isključivati.
   4. Potvrdite da je prikazano "COMPLETE" (ZAVRŠENO). [Stavke za potvrdu]
      • Prikazuje se COMPLETE (ZAVRŠENO).
      • Nema prikaza pogreške (EE-EL, EE-EU, EE-EC).
      • Provjerite da nema abnormalne buke u procesu un.

4. Postavljanje ladice

(1) Postavljanje zadane ladice

1. Pritisnite tipku [SPECIAL FUNCTION] (POSEBNA FUNKCIJA).


2. Odaberite "System Settings" (Postavke sustava) s tipkom [] i pritisnite tipku [OK].
3. Unesite PIN kod administratora pomoću numeričkih tipki. "00000"
   • " * " se pojavljuje za svaku znamenku koju unesete.
   • Pojavljuje se zaslon za odabir načina rada.
4. Odaberite [COPY] (KOPIRANJE) s tipkom [].
5. Pritisnite tipku [OK].
6. Odaberite [Default Tray Setting] (Postavka zadane ladice) s tipkom [ ] tipkom.
7. Pritisnite tipku [OK] i slijedite upute na zaslonu za postavljanje.
8. Odaberite željenu ladicu s tipkom [ ] tipkom.
9. Pritisnite tipku [OK].

(2) Promjena postavke veličine papira ladice

1. Pritisnite tipku [SPECIAL FUNCTION] (POSEBNA FUNKCIJA).
2. Pritisnite tipku [ ] za odabir "Paper Size Set" (Postavljanje veličine papira)
3. Pritisnite tipku [ ] za odabir ladice za papir za koju se mijenja veličina papira.
4. Pritisnite tipku [] i pritisnite tipke [ ] za odabir veličine papira.
5. Pritisnite tipku [OK].

(3) Promjena vrste papira ladice

1. Pritisnite tipku [SPECIAL FUNCTION] (POSEBNA FUNKCIJA).
2. Pritisnite tipku [ ] za odabir "Paper Type Set" (Postavljanje vrste papira)
3. Odaberite ladicu s tipkom [ ] i pritisnite tipku [OK].
4. Odaberite željenu vrstu papira i pritisnite tipku [OK].

(4) Postavljanje veličine ladice

1. Izvucite ladicu za papir. Lagano izvucite ladicu dok se ne zaustavi. Ako u ladici ostane papir, uklonite ga.


2. Podesite vodilice A i B tako da stisnete njihove ručice za zaključavanje i pomaknete ih kako bi odgovarale okomitim i vodoravnim dimenzijama papira koji se umeće. Vodilice za papir A i B mogu se pomicati, pomičite svaku vodilicu dok stišćete ručicu za zaključavanje.


Napomena: Uklonite pregradnu ploču. Pomaknite pregradnu ploču do kraja prema strani otvora za ulaganje papira (desna strana) i povucite prema gore da biste je uklonili. Umetnite uklonjenu pregradnu ploču u A.

5. Postavljanje specifikacije

Koristite simulaciju 26-6 za postavljanje odredišta uređaja.

SIM	Br.	Sadržaj
26	6	Koristi se za postavljanje odredišta.

Nakon dovršetka postavki odredišta, promijenite postavljene vrijednosti da biste prilagodili sljedeće postavke.

SIM	Br.	Sadržaj
26	5	Koristi se za postavljanje načina brojanja ukupnog brojača i brojača održavanja.
	18	Koristi se za postavljanje DA/NE načina štednje tonera.

Provjera kvalitete slike

1. Stavke izvršenja

Izvršite sljedeće stavke.

Br.	Stavka	SIM
1	Provjera kopiranja sive ravnoteže i gustoće	-
2	Provjera sive ravnoteže/gustoće pisača	64-5

Kada postoje nedostaci na slici prema gore navedenom sadržaju, izvršite sljedeće sadržaje i potvrdite sliku.

Br.	Stavka	SIM
3	Podešavanje sive ravnoteže kopiranja (ručno podešavanje)	46-16
4	Podešavanje sive ravnoteže pisača (ručno podešavanje)	67-25
5	Ispis/skeniranje slike izvan središta, podešavanje položaja vodećeg ruba	50-10

2. Opis

(1) Provjera sive ravnoteže i gustoće kopiranja Metoda 1

Napravite kopiju grafikona sive boje (UKOG-0162FCZZ) kako biste provjerili je li siva ravnoteža / gustoća prikladna.

1. Točke koje treba uzeti u obzir za provjeru gustoće za crno-bijeli način kopiranja
   Koristite grafikon sive boje (UKOG-0162FCZZ), postavite Exposure na "3" (3) u načinu rada Text/ Printed Photo i napravite kopiju da biste provjerili gustoću. Sva podešavanja sive ravnoteže u načinu korisničkog podešavanja trebaju biti postavljena na zadano (središte).
   Provjera pomoću grafikona za sivu boju (UKOG-0162FCZZ)
   Provjerite jesu li ispunjeni sljedeći uvjeti prilikom provjere gustoće grafikona za sivu boju za kopiranje.


(2) Metoda provjere sive ravnoteže/gustoće pisača
Izvršite SIM 64-5 da biste ispisali testni uzorak ispisa.

Gustoća ispisa trebala bi se postupno mijenjati od svjetlije prema tamnijoj. Provjerite da se gustoća ne mijenja suprotno. Razina gustoće svih boja trebala bi biti jednaka.

(3) Podešavanje sive ravnoteže kopiranja (ručno podešavanje)
Ovo služi za podešavanje gustoće svake razine za crno-bijelo kopiranje.
Ovo podešavanje je potrebno u sljedećem slučaju:

• Gustoća automatskog crno-bijelog kopiranja nije prikladna.

1. Uđite u način rada Simulation 46-16.
2. Odaberite razinu gustoće (točku) za podešavanje pomoću tipki [ ]. Unesite vrijednost podešavanja pomoću numeričkih tipki.

Stavka	Zaslon	Opis	Minimalna vrijednost	Maksimalna vrijednost	Zadana vrijednost
K	POINTI K- POINT17 K	Točka 1 - Točka 17	1	255	128

3. Pritisnite tipku [OK] (za pohranu postavljene vrijednosti). Povećajte vrijednost podešavanja da biste povećali gustoću, smanjite vrijednost da biste smanjili gustoću.
4. Pritiskom na tipku [Start] ispisat će se uzorak za podešavanje. Iako je moguće provjeriti gustoću na svakoj razini gustoće (točki) pozivanjem na ovaj uzorak, bolje je napraviti kopiju i provjeriti rezultat.
5. Napravite kopiju i provjerite rezultat podešavanja. Prebacujte se između simulacijskog načina rada i načina kopiranja naprijed-natrag kako biste izvršili podešavanje pozivanjem na stvarnu sliku kopije. Ponavljajte ovaj postupak dok slika kopije ne bude zadovoljavajuća.

(4) Podešavanje sive ravnoteže pisača (ručno podešavanje)

1. Uđite u način rada Simulation 67-25.
2. Odaberite boju pomoću tipke [10].
3. Unesite vrijednost podešavanja pomoću tipke [10]. I pritisnite tipku [OK]. Raspon dostupne vrijednosti podešavanja je od 1 do 255. Povećajte vrijednost podešavanja da biste povećali gustoću, smanjite vrijednost da biste smanjili gustoću.
   Ponovite korake 2) do 3) dok podešavanje ne bude zadovoljavajuće.
   (Pogledajte odjeljak za provjeru ravnoteže boja i gustoće za ispis)


(5) Ispis/skeniranje slike izvan središta, podešavanje položaja vodećeg ruba

1. Podešavanje uvećanja ispisane slike (smjer glavnog skeniranja)
   1. Uđite u način rada Simulation 50-10.
   2. Umetnite papir A4 (Ilx8.5) ili A3 (Ilx17) u ladicu za papir.
   3. Odaberite ladicu za papir s papirom umetnutim u koraku 2) pomoću tipki [T II.
   4. Pritisnite tipku [Start]. Ispisat će se uzorak za provjeru.
   5. Provjerite je li dimenzija ispisanog uzorka za provjeru 240±1,2 mm.

      Izvedite korak u nastavku ako rezultat nije zadovoljavajući:
   6. Promijenite stavku postavke 1: BK-MAG.
   7. Duljina će se promijeniti za 0,1 mm promjenom vrijednosti za jedan. Povećajte vrijednost da biste povećali uvećanje prema smjeru glavnog skeniranja za BK sliku. Smanjite vrijednost da biste smanjili uvećanje. Ponavljajte korake 2) do 6) dok se ne dobije zadovoljavajući rezultat
2. Podešavanje položaja ispisane slike (smjer glavnog skeniranja, smjer podskeniranja)

Napomena
Prije podešavanja provjerite je li sljedeća stavka u ispravnom stanju:

• ADJ 3-A Podešavanje uvećanja ispisane slike (smjer glavnog skeniranja)

1. Uđite u način rada Simulation 50-10.
2. Umetnite papir A4 (Ilx8.5) ili A3 (Ilx17) u ladicu za papir.
3. Pritisnite tipku [Start]. Ispisat će se uzorak za provjeru
4. Provjerite sliku na uzorku za provjeru i provjerite jesu li stavke u nastavku na standardnoj vrijednosti.

	Opis	Standardna vrijednost podešavanja
X	Prazno područje na vodećem rubu	4,0±1,Omm
Y	Prazno područje na stražnjem rubu	1,0 mm do 5,0 mm
Z1/Z2	Prazno područje na prednjoj / stražnjoj strani	Ukupno 4,0±2,0 mm

* Praznina za Z1 i Z2 trebala bi biti 1 mm ili više s obje strane. Izvedite korak u nastavku ako rezultat nije zadovoljavajući:

5. Promijenite vrijednost podešavanja, pritisnite tipku [Start] i ispišite uzorak za provjeru.
   Ponavljajte korake 3) do 6) dok uvjeti navedeni u koraku 5) ne budu zadovoljeni.
   Dimenzija će se promijeniti za otprilike 0,1 mm promjenom vrijednosti za jedan.
   Smjer glavnog skeniranja: Položaj ispisa pomiče se prema stražnjoj strani kako se vrijednost podešavanja povećava.
   Smjer podskeniranja: Položaj ispisa pomiče se prema stražnjem rubu smjera transporta papira kako se vrijednost podešavanja povećava.

	Br.	Stavka	Ciljna ladica
Položaj ispisa prema smjeru glavnog skeniranja	4	MAIN-MFT	Ladica za ručno ulaganje
	5	MAIN-CSI	Ladica 1
	6	MAIN-CS2	Ladica 2
	7	MAIN-CS3	Ladica 3
	8	MAIN-CS4	Ladica 4
	9	MAIN-ADU	Strana 2 za obostrani ispis
Položaj ispisa prema pod smjeru skeniranja	10	SUB-MFT	Ladica za ručno ulaganje
	11	SUB-CSI	Ladica 1
	12	SUB-CS2	Ladica 2
	13	SUB-CS3	Ladica 3
	14	SUB-CS4	Ladica 4
	15	SUB-ADU	Strana 2 za obostrani ispis
Smjer glavnog skeniranja	2	MAIN-STD	Sve ladice
Položaj ispisa prema smjeru podskeniranja	3	SUB-STD	Sve ladice

Napomena
Stavke postavki "2: MAIN-STD" i "3: SUB-STD" služe za promjenu svih položaja ispisa.
Izvršite ih ako je potrebno podešavanje svih ladica nakon zamjene LSU-a itd.
(Samo ladica za ulaganje papira od 500 listova)
Ako gore navedeni postupak ne daje zadovoljavajući rezultat podešavanja, izvršite sljedeće podešavanje.

6. Otpustite vijke za podešavanje izvan središta ladice za ulaganje papira (2 kom.) u središnjem dijelu podizne ploče ladice za ulaganje papira i promijenite položaj zupčanika u smjeru prednjeg/stražnjeg okvira.
   Ponovite postupke podešavanja od 3).


BP-CS11 (500-SHEET PAPER FEED TRAY), BP-DE11 (STAND/2x500 SHEET PAPER DRAWER)

Raspakiravanje

1. Provjera zapakiranih stavki

BP-CS11

BP-DE11

NO.	Naziv	Količina
1	Vijci za pričvršćivanje (M3x6 S-tyte)	2
2	Vijci za pričvršćivanje (M4x8 S-tyte)	4
3	Vijci za pričvršćivanje (M4x12 P-tyte)	6
4	Naljepnica s oznakom veličine	1
5	Držač ruba	1
6	Ploča	4
7	Poklopac kabelskog snopa	1
8	Pogon priključaka	1
9	Vijci za pričvršćivanje (M4x12 P-tyte)	10
10	Ploča	4
II	Naljepnica s oznakom veličine	2
12	Kabelski snop	1
13	Vijci za pričvršćivanje (M3x6 S-tyte)	1

2. Uklanjanje pričvrsne trake i zaštitnog materijala
   1. Uklanjanje ladice za ulaganje papira od 500 listova.
      BP-CS11

   2. Uklanjanje stalka/ladice za papir 2x500 listova.
      BP-DE11


3. Uklanjanje pričvrsne trake i zaštitnog materijala
   1. Uklonite ladicu za ulaganje papira od 500 listova iz polietilenske vrećice i uklonite pričvrsnu traku i zaštitni materijal.


      Budući da stražnji ormarić nije pričvršćen vijcima, uklonite traku i držite stražnji ormarić izvan dohvata.


2. Uklonite stalak/ladicu za papir 2x500 listova iz polietilenske vrećice i uklonite pričvrsnu traku i zaštitni materijal.



   Budući da stražnji ormarić nije pričvršćen vijcima, uklonite traku i držite stražnji ormarić izvan dohvata.


Instalacija

<Mjere opreza za instalaciju>
Prije izvođenja instalacije provjerite da lampica podataka ispod nje ne svijetli ili treperi.

1. Isključite napajanje glavne jedinice
   1. Provjerite je li upravljačka ploča isključena, a zatim isključite prekidač napajanja.
   2. Isključite utikač iz električne utičnice.
2. Instalirajte glavnu jedinicu na BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Koristite ručnu snagu dvije osobe za podizanje glavne jedinice.

   Lagano postavite glavnu jedinicu na izborni pretinac, poravnajte i umetnite 3 lokalizirajuće izbočine izbornog pretinca u lokalizirajuće rupe na dnu glavne jedinice.


Napomena
Glavna jedinica ne može se pričvrstiti izravno na BP-DE11 s BP- 20M22/BP-20M24/BP-20M24L.

1. Uklonite pretinac glavne jedinice.

2. Uklonite stražnji poklopac BP-CS11

3. Postavite glavnu jedinicu u BP-CS11.
   Obratite pozornost na položaj izbočine koja je spojni dio BP-CS11.
   * BP-DE11 se ne može pričvrstiti na glavnu jedinicu.

   Spustite glavno tijelo ravno.


4. Izvucite pretinac BP-CS11.

5. Uklonite vijke i stražnji poklopac.


6. Poravnajte lijevu i desnu spojnu ploču s rupama za vijke na tijelu i pričvrstite ih vijcima.

7. Pričvrstite držač ruba na glavni okvir.


8. Uklonite vijke.
   Pazite na različite vijke na vrhu i dnu.

9. Provucite kabelski snop BP-CS11 do držača ruba.


10. Provucite kabelski snop BP-CS11 do poklopca kabelskog snopa. Zatim savijte i zakačite poklopac kabelskog snopa kao što je prikazano na slici kako biste prekrili kabelski snop.

11. Pričvrstite poklopac kabelskog snopa koji prekriva kabelski snop na visokonaponski PWB s vijcima.


12. Provucite kabelski snop BP-CS11 do žičanih sedla i spojite kabelski snop na MFPC PWB kao što je prikazano na slici.
    Zatim pričvrstite žičana sedla na stroj kao što je prikazano na slici.

13. Pričvrstite pogon priključaka na glavnu jedinicu s vijkom.
    Napomena
    Budite oprezni da ne zagrizete kabelski snop prilikom instaliranja.


14. Vratite stražnji poklopac na glavnu jedinicu i BP-CS11.

15. Vratite pretinac na glavnu jedinicu.


16. Pričvrstite list za prikaz veličine na pretinac i vratite pretinac na BP-CS11.

17. Nakon instaliranja stola, izvršite podešavanja.

3. Instalirajte BP-CS11 na BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Napomena
   Glavna jedinica ne može se pričvrstiti izravno na BP-DE11 s 20M22/BP-20M24/BP-20M24L.
   1. Postavite BP-CS11 na BP-DE11.

   2. Uklonite pretinac BP-CS11 i gornji pretinac BP-DE11.

   3. Poravnajte lijevu i desnu spojnu ploču s rupama za vijke na tijelu i pričvrstite ih vijcima. Pričvrstite BP-CS11 i BP-DE11 vijcima.

   4. Izrežite područje prikazano na sljedećoj slici. (BP-CS11).


5. Postavite glavnu jedinicu u BP-CS11 i BP-DE11.
   *Referenca: Instalirajte glavnu jedinicu na BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Provucite okrugli terminal kroz rupu. Pričvrstite okrugli terminal s vijkom.
   (Zapakirane stavke br. 13)

7. Spojite kabelski snop na Desk control PWB kao što je prikazano na slici.

8. Provucite kabelski snop kroz rupu.

9. Spojite kabelski snop na glavno tijelo MFPC PWB i izvršite obradu žice.
   (Strana glavnog tijela ima istu putanju kao BP-CS11)

10. Vratite stražnji poklopac na glavnu jedinicu, BP-CS11I i BP- DE11.

11. Vratite pretinac na glavnu jedinicu, BP-CS11 i BP-DE11.

12. Pričvrstite list za prikaz veličine na pretinac i vratite pretinac na BP-CS11 i BP-DE11.

13. Nakon instaliranja stola, izvršite podešavanja.


4. Instalirajte glavnu jedinicu na BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Samo za Tajland))

   Koristite ručnu snagu dvije osobe za podizanje glavne jedinice.

   Lagano postavite glavnu jedinicu na izborni pretinac, poravnajte i umetnite 3 lokalizirajuće izbočine izbornog pretinca u lokalizirajuće rupe na dnu glavne jedinice.

   1. Način instalacije je isti kao B.
   2. Način spajanja kabelskog snopa je isti kao C.
      *Poklopac kabelskog snopa pričvršćen je na glavno tijelo.
   3. Nakon instaliranja stola, izvršite podešavanja.

BP-DS12/DS13 (VISOKO POSTOLJE/NISKO POSTOLJE)

Raspakiravanje

Raspakirajte paket i provjerite jesu li svi dijelovi prisutni.

BR.	Naziv	Količina
		BP-DS13	BP-DS12
1	Vijci za pričvršćivanje (M4x10 S-tyte)	2	4
2	Vijci za pričvršćivanje (M4x10 P-tyte)	4	4
3	Prednja ploča za pričvršćivanje L	Ne	1
4	Prednja ploča za pričvršćivanje D	Ne	1
5	Stražnja ploča za pričvršćivanje	2	2

Instalacija

Napomena
Spajanje s glavnom jedinicom isto je kao u nastavku.

1. Uklonite ladicu BP-CS11 ili glavne jedinice.


2. Stavite BP-CS11 ili glavnu jedinicu na postolje. Uskladite pozicijske igle postolja (2 mjesta) s pozicijskim rupama BP-CS11.

3. Pričvrstite postolje s BP-CS11 pomoću vijka za pričvršćivanje.



4. Pričvrstite ladicu BP-CS11.

5. Pričvrstite stražnji poklopac BP-CS11.

6. Okrenite regulatore kako biste učvrstili uređaj na površinu poda da se uređaj ne pomiče. Spojite na BP-DS13
   Spojite na BP-DS13

   Spojite na BP-DS12


Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Priručnik za Sharp BP-20M22, BP-20M24, BP-20M31

Dostupni jezici
