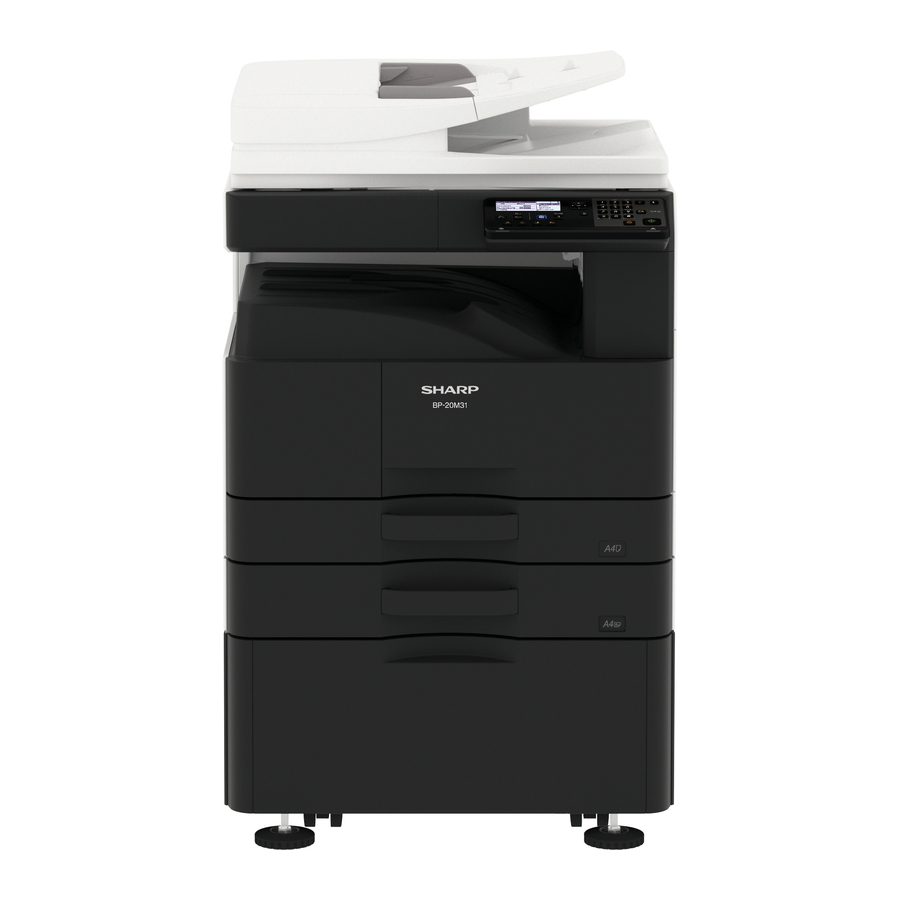

Manual do Sharp BP-20M22, BP-20M24, BP-20M31

CONFIGURAÇÃO

Configurações do Sistema

As peças marcadas com "" são importantes para manter a segurança do equipamento. Certifique-se de substituir estas peças pelas especificadas para manter a segurança e o desempenho do equipamento.

1. Máquina MODELO de 22cpm/24cpm

2. Máquina MODELO de 28cpm/31cpm


UNIDADE PRINCIPAL

Desembalagem

1. Desembalagem

Modelo OC

1. Remova a caixa de embalagem.

2. Remova o material de amortecimento e os sacos de plástico.


Modelo Padrão de 500 folhas x 1

1. Remova a caixa de embalagem.

2. Remova o material de amortecimento e os sacos de plástico.


Modelo Padrão de 500 folhas x 2

1. Remova a caixa de embalagem.

2. Remova o material de amortecimento e os sacos de plástico.


2. Fita de fixação e material de proteção

Modelo OC

Modelo Padrão de 500 folhas x 1

Modelo Padrão de 500 folhas x 2

3. Verificação dos itens embalados


N.º	Nome das peças	Quantidade	Observação
1	Cabo de CA	1
2	Revelador	1	BP-20M22/ 20M24/
3	Cartucho de toner	1	Apenas 21M22
2	Revelador	Não	Apenas BP-20M28/ 20M31
3	Cartucho de toner	Não
4	Manual	1
5	CD-ROM	1	Apenas Ásia
6	Guia de iniciação	1
7	Folha de proteção	1
8	Limpa-vidros	1

4. Libertação do bloqueio

(1) Libertação do material de amortecimento do RSPF.

1. Remova o material de amortecimento do RSPF.


(2) Libertação do bloqueio do scanner (unidade de espelho 2/3)

1. Remova o parafuso de fixação da unidade ótica e retire a etiqueta de nota.


2. Coloque a folha de proteção.

3. O parafuso de fixação é necessário ao transportar a máquina. Guarde-o no tabuleiro.



(3) Libertação do bloqueio da placa de rotação do tabuleiro

1. Puxe o tabuleiro para fora e remova o material de fixação da placa de rotação e a etiqueta de nota do tabuleiro.
   TABULEIRO DE ALIMENTAÇÃO DE PAPEL DE 250 FOLHAS


   TABULEIRO DE ALIMENTAÇÃO DE PAPEL DE 500 FOLHAS
   Fixe o material de fixação removido na posição mostrada na figura para armazenamento (apenas Tabuleiro de Alimentação de Papel de 500 Folhas).


(4) Remoção da folha de proteção do tambor.

1. Abra a porta direita e puxe o espaçador de transferência da unidade da porta lateral.


Instalação

<Nota antes da instalação>
* Ao ligar a unidade principal com a gaveta de papel opcional, primeiro desembalar e instalar a gaveta de papel, depois desembalar a unidade principal e colocar a unidade principal firmemente na gaveta de papel antes de instalar a unidade principal.

1. Instalação do revelador

Tenha cuidado para não colocar impressões digitais ou sujidade oleosa na superfície do rolo. Não segure a caixa adjacente ao rolo DV com força.

1. Abra o tabuleiro de alimentação manual e abra a tampa lateral.


2. Abra a tampa frontal.


3. Remova o conetor.
   Afrouxe o parafuso de fixação da unidade de revelação e puxe a unidade de revelação.

4. Remova os parafusos.

5. Remova a tampa superior do DV.

6. Enquanto roda o rolo MG na direção da seta, forneça o revelador no depósito do revelador uniformemente para não transbordar.
   * Agite bem o saco do revelador antes de o abrir.


7. Coloque a tampa superior do DV.


8. Aperte os parafusos.

   * Verifique se o vedante do DV está livre do revelador. Se o revelador estiver fixado ao vedante do DV, limpe-o.
   * Depois de fornecer o revelador, não incline nem agite o cartucho do revelador.
   * Verifique se ambas as extremidades dos vedantes do DV não são colocadas na tampa do revelador.
9. Coloque a unidade de revelação na unidade principal.

10. Fixe a unidade de revelação com o parafuso. Ligue o arnês da unidade de revelação à máquina.


SIMULAÇÃO

Geral e finalidade

O modo de simulação tem as seguintes funções: apresentar o estado de funcionamento da máquina, identificar a posição e as causas dos problemas numa fase anterior e configurar e ajustar a máquina de forma eficiente para melhorar a capacidade de manutenção.

1. Vários ajustes Vários ajustes
2. Definição das especificações e funções
3. Anulação de problemas
4. Verificação do funcionamento
5. Verificação dos contadores, definição da limpeza
6. Verificação dos dados das condições de funcionamento da máquina (históricos), limpeza
7. Vários dados (ajustes, definições, funcionamento, contadores, etc.) de transporte.

Os procedimentos de funcionamento e os ecrãs dependem do design do painel de operação da máquina.

Iniciar a simulação

1. Entrar no modo de simulação
   1. Máquina no modo de cópia: tecla [#] -> tecla [*] -> tecla [C] -> tecla [*] -> Preparada para introduzir o código principal da simulação.

   2. Introduzir um código principal com a tecla numérica -> tecla START (Iniciar) ON (Ligado).
   3. Introduzir um subcódigo com a tecla numérica -> tecla START (Iniciar) ON (Ligado).
   4. Selecionar um item com a tecla de seta.
   5. A máquina entra no modo correspondente ao item selecionado.
      Prima a tecla [START] (Iniciar) para iniciar a operação de simulação,
      Para cancelar o modo de simulação atual e alterar o código principal e o subcódigo, prima a tecla [STOP] (Parar).
2. Cancelar o modo de simulação para regressar ao modo normal
   1. Prima a tecla [CA].

      Não desligue a alimentação quando a máquina estiver no modo de simulação.
      Se o interruptor de alimentação for desligado no modo de simulação, poderá resultar num mau funcionamento. Neste caso, desligue/ligue a fonte de alimentação principal.

2. Instalação do cartucho de toner
   1. Retire o novo cartucho de toner da caixa. Segure o cartucho em ambos os lados e agite-o horizontalmente quatro ou cinco vezes.

   2. Insira o cartucho de toner ao longo das guias até encaixar no lugar enquanto empurra a alavanca de desbloqueio Se houver sujidade ou pó no cartucho de toner, remova-o antes de instalar o cartucho.

3. Definição do nível de controlo de referência da densidade do toner
   1. Com a tampa frontal aberta, ligue a alimentação da máquina e introduza SIM25-02.
      NOTA: Quando a máquina não está no modo de simulação, se a tampa frontal estiver fechada e a alimentação da máquina for ligada, o código de problema F2-40 ocorrerá devido à não execução de SIM25-02 apenas para o tempo de definição inicial. Portanto, se o código de problema F2-40 ocorrer devido à não execução de SIM25-02, execute SIM25-02 de acordo com o procedimento normal (com base em C-I,2,3) novamente apenas para o tempo de definição inicial.
      * É necessário instalar o cartucho de toner para iniciar esta simulação.
   2. Feche o armário frontal.
   3. Depois de selecionar K com "I" da tecla "10", prima a tecla [START] (Iniciar) e execute SIM25-02.
      NOTA: Demora cerca de 2 minutos para executar SIM25-02 completamente.
      Durante a execução desta simulação, a tampa frontal não deve ser aberta e a alimentação da máquina não deve ser desligada.
   4. Confirme se "COMPLETE" (COMPLETO) é apresentado. [Itens de confirmação]
      • COMPLETE (COMPLETO) é apresentado.
      • Não há apresentação de erro (EE-EL, EE-EU, EE-EC).
      • Verifique se não há ruído anormal no processo un.

4. Configuração do tabuleiro

(1) Definição do tabuleiro predefinido

1. Prima a tecla [SPECIAL FUNCTION] (FUNÇÃO ESPECIAL).


2. Selecione "System Settings" (Definições do sistema) com a tecla [] e prima a tecla [OK].
3. Introduza o código PIN do administrador com as teclas numéricas. "00000"
   • " * " aparece para cada dígito que introduz.
   • O ecrã de seleção de modo aparece.
4. Selecione [COPY] (CÓPIA) com a tecla [].
5. Prima a tecla [OK].
6. Selecione [Default Tray Setting] (Definição do tabuleiro predefinido) com a tecla [ ] tecla.
7. Prima a tecla [OK] e siga as instruções no ecrã de definição.
8. Selecione o tabuleiro desejado com a tecla [ ] tecla.
9. Prima a tecla [OK].

(2) Alterar a definição do tamanho do papel de um tabuleiro

1. Prima a tecla [SPECIAL FUNCTION] (FUNÇÃO ESPECIAL).
2. Prima a tecla [ ] para selecionar "Paper Size Set" (Definição do tamanho do papel)
3. Prima a tecla [ ] para selecionar o tabuleiro de papel para o qual o tamanho do papel está a ser alterado.
4. Prima a tecla [] e prima as teclas [ ] para selecionar o tamanho do papel.
5. Prima a tecla [OK].

(3) Alterar o tipo de papel de um tabuleiro

1. Prima a tecla [SPECIAL FUNCTION] (FUNÇÃO ESPECIAL).
2. Prima a tecla [ ] para selecionar "Paper Type Set" (Definição do tipo de papel)
3. Selecione o tabuleiro com a tecla [ ] e prima a tecla [OK].
4. Selecione o tipo de papel desejado e prima a tecla [OK].

(4) Configuração do tamanho do tabuleiro

1. Puxe o tabuleiro de papel. Puxe suavemente o tabuleiro até parar. Se houver papel no tabuleiro, retire-o.


2. Ajuste as placas guia A e B apertando as alavancas de bloqueio e deslizando-as para corresponder às dimensões verticais e horizontais do papel a ser carregado. As placas guia de papel A e B podem deslizar, deslize cada placa guia enquanto aperta a alavanca de bloqueio.


Nota: Remova a placa divisória. Mova a placa divisória completamente para o lado da abertura de alimentação de papel (lado direito) e puxe para cima para remover. Insira a placa divisória removida em A.

5. Configuração da especificação

Utilize a simulação 26-6 para definir o destino das máquinas.

SIM	N.º	Conteúdo
26	6	Utilizado para definir o destino.

Após a conclusão das definições de destino, altere os valores definidos para personalizar as seguintes definições.

SIM	N.º	Conteúdo
26	5	Utilizado para definir o modo de contagem Do contador total e do contador de manutenção.
	18	Utilizado para definir SIM/NÃO Do modo de poupança de toner.

Verificação da qualidade da imagem

1. Itens de execução

Execute os seguintes itens.

N.º	Item	SIM
1	Verificação da densidade e do equilíbrio de cinzentos da cópia	-
2	Verificação da densidade/equilíbrio de cinzentos da impressora	64-5

Quando existirem defeitos numa imagem pelo conteúdo acima mencionado, execute o seguinte conteúdo e confirme uma imagem.

N.º	Item	SIM
3	Ajuste do equilíbrio de cinzentos da cópia (Ajuste manual)	46-16
4	Ajuste do equilíbrio de cinzentos da impressora (Ajuste manual)	67-25
5	Ajuste da posição da margem de ataque e descentramento da imagem de impressão/digitalização	50-10

2. Descrição

(1) Método 1 de verificação da densidade e do equilíbrio de cinzentos da cópia

Faça uma cópia do gráfico de teste de cinzentos (UKOG-0162FCZZ) para verificar se a densidade/equilíbrio de cinzentos é adequada.

1. Pontos a ter em atenção para a verificação da densidade para o modo de cópia a preto e branco
   Utilize o gráfico de teste de cinzentos (UKOG-0162FCZZ), defina a Exposição para "3" (três) no modo Texto/Fotografia impressa e faça uma cópia para verificar a densidade. Todos os ajustes de equilíbrio de cinzentos no modo de ajuste do utilizador devem ser definidos para o padrão (centro).
   Verificação utilizando um gráfico de teste para cinzentos (UKOG-0162FCZZ)
   Verifique se as seguintes condições são cumpridas ao verificar a densidade de um gráfico de teste para cinzentos para cópia.


(2) Método de verificação da densidade/equilíbrio de cinzentos da impressora
Execute o SIM 64-5 para imprimir o padrão de teste de impressão.

A densidade de impressão deve mudar gradualmente de mais clara para mais escura. Certifique-se de que a densidade não muda de forma oposta. O nível de densidade de todas as cores deve ser igual.

(3) Ajuste do equilíbrio de cinzentos da cópia (Ajuste manual)
Isto destina-se a ajustar a densidade de cada nível para a cópia a P/B.
Este ajuste é necessário no seguinte caso:

• A densidade da cópia automática a P/B não é adequada.

1. Entre no modo de Simulação 46-16.
2. Selecione o nível de densidade (ponto) para ajuste utilizando as teclas [ ]. Introduza o valor de ajuste utilizando as teclas numéricas.

Item	Ecrã	Descrição	Valor mínimo	Valor máximo	Valor padrão
K	POINTI K- POINT17 K	Ponto 1 - Ponto 17	1	255	128

3. Prima a tecla [OK] (para armazenar o valor definido). Aumente o valor de ajuste para aumentar a densidade, diminua o valor para diminuir a densidade.
4. Premir a tecla [Iniciar] imprimirá o padrão de ajuste. Embora seja possível verificar a densidade em cada nível de densidade (ponto) consultando este padrão, é melhor fazer uma cópia e verificar o resultado.
5. Faça uma cópia e verifique o resultado do ajuste. Alterne entre o modo de simulação e o modo de cópia para fazer um ajuste consultando a imagem de cópia real. Repita este procedimento até que a imagem da cópia esteja satisfatória.

(4) Ajuste do equilíbrio de cinzentos da impressora (Ajuste manual)

1. Entre no modo de Simulação 67-25.
2. Selecione a cor utilizando a tecla [10].
3. Introduza o valor de ajuste utilizando a tecla [10]. E prima a tecla [OK]. O intervalo de valor de ajuste disponível é de 1 a 255. Aumente o valor de ajuste para aumentar a densidade, diminua o valor para diminuir a densidade.
   Repita os passos 2) a 3) até que o ajuste seja satisfatório.
   (Consulte a secção para verificação do equilíbrio de cor e densidade para impressão)


(5) Ajuste da posição da margem de ataque e descentramento da imagem de impressão/digitalização

1. Ajuste da ampliação da imagem de impressão (Sentido principal da digitalização)
   1. Entre no modo de Simulação 50-10.
   2. Coloque papel A4 (Ilx8.5) ou A3 (Ilx17) numa gaveta de papel.
   3. Selecione a gaveta de papel com o papel colocado no passo 2) utilizando as teclas [T II.
   4. Prima a tecla [Iniciar]. O padrão de verificação será impresso.
   5. Verifique se a dimensão do padrão de verificação impresso é 240±1,2 mm.

      Execute o passo abaixo se o resultado não for satisfatório:
   6. Altere o item de definição 1: BK-MAG. A alteração do valor em um alterará o comprimento em 0,1 mm. Aumente o valor para aumentar a ampliação no sentido principal da digitalização para a imagem BK. Diminua o valor para diminuir a ampliação. Repita os passos 2) a 6) até obter um resultado satisfatório
2. Ajuste da posição da imagem de impressão (Sentido principal da digitalização, sentido secundário da digitalização)

Nota
Certifique-se de que o seguinte item está em boas condições antes do ajuste:

• ADJ 3-A Ajuste da ampliação da imagem de impressão (Sentido principal da digitalização)

1. Entre no modo de Simulação 50-10.
2. Coloque papel A4 (Ilx8.5) ou A3 (Ilx17) numa gaveta de papel.
3. Prima a tecla [Iniciar]. O padrão de verificação será impresso
4. Verifique a imagem no padrão de verificação e veja se os itens abaixo estão no valor padrão.

	Descrição	Valor de ajuste padrão
X	Área vazia na margem de ataque	4,0±1,Omm
Y	Área vazia na margem de saída	1,0 mm a 5,0 mm
Z1/Z2	Área vazia na frente/atrás	Total de 4,0±2,0 mm

* O vazio para Z1 e Z2 deve ser de 1 mm ou mais em ambos os lados. Execute o passo abaixo se o resultado não for satisfatório:

5. Altere o valor de ajuste, prima a tecla [Iniciar] e imprima o padrão de verificação.
   Repita os passos 3) a 6) até que as condições listadas no passo 5) sejam cumpridas.
   A dimensão será alterada em aproximadamente 0,1 mm ao alterar o valor em um.
   Sentido principal da digitalização: A posição de impressão move-se para o lado traseiro à medida que o valor de ajuste aumenta.
   Sentido secundário da digitalização: A posição de impressão move-se para a margem de saída do sentido de transporte do papel à medida que o valor de ajuste aumenta.

	N.º	Item	Gaveta de destino
Posição de impressão em relação ao sentido principal da digitalização	4	MAIN-MFT	Gaveta de alimentação manual
	5	MAIN-CSI	Gaveta 1
	6	MAIN-CS2	Gaveta 2
	7	MAIN-CS3	Gaveta 3
	8	MAIN-CS4	Gaveta 4
	9	MAIN-ADU	Lado 2 para impressão frente e verso
Posição de impressão em relação ao sentido secundário da digitalização	10	SUB-MFT	Gaveta de alimentação manual
	11	SUB-CSI	Gaveta 1
	12	SUB-CS2	Gaveta 2
	13	SUB-CS3	Gaveta 3
	14	SUB-CS4	Gaveta 4
	15	SUB-ADU	Lado 2 para impressão frente e verso
Sentido principal da digitalização	2	MAIN-STD	Todas as gavetas
Posição de impressão em relação ao sentido secundário da digitalização	3	SUB-STD	Todas as gavetas

Nota
Os itens de definição "2: MAIN-STD" e "3: SUB-STD" destinam-se a alterar todas as posições de impressão.
Execute-os se o ajuste de todas as gavetas for necessário após a substituição do LSU, etc.
(Apenas gaveta de alimentação de papel de 500 folhas)
Se o procedimento acima não produzir um resultado de ajuste satisfatório, faça o seguinte ajuste.

6. Afrouxe os parafusos de ajuste de descentramento da gaveta de alimentação de papel (2 unidades) na secção central da placa de elevação da gaveta de alimentação de papel e altere a posição da unidade de engrenagem no sentido da estrutura frontal/traseira.
   Repita os procedimentos de ajuste a partir de 3).


BP-CS11 (BANDEJA DE ALIMENTAÇÃO DE PAPEL DE 500 FOLHAS), BP-DE11 (SUPORTE/GAVETA DE PAPEL DE 2x500 FOLHAS)

Desembalagem

1. Verificação dos artigos embalados

BP-CS11

BP-DE11

N.º	Nome	Quantidade
1	Parafusos de fixação (M3x6 S-tyte)	2
2	Parafusos de fixação (M4x8 S-tyte)	4
3	Parafusos de fixação (M4x12 P-tyte)	6
4	Etiqueta de indicação do tamanho	1
5	Suporte de extremidade	1
6	Placa	4
7	Tampa do cablagem	1
8	Unidade de acionamento de ligação	1
9	Parafusos de fixação (M4x12 P-tyte)	10
10	Placa	4
II	Etiqueta de indicação do tamanho	2
12	Cablagem	1
13	Parafusos de fixação (M3x6 S-tyte)	1

2. Remoção da fita de fixação e do material de proteção
   1. Remoção da bandeja de alimentação de papel de 500 folhas.
      BP-CS11

   2. Remoção do suporte/gaveta de papel de 2x500 folhas.
      BP-DE11


3. Remoção da fita de fixação e do material de proteção
   1. Remova a bandeja de alimentação de papel de 500 folhas do saco de polietileno e remova a fita de fixação e o material de proteção.


      Como o painel traseiro não foi aparafusado, remova a fita e mantenha o painel traseiro fora do alcance.


2. Remova o suporte/gaveta de papel de 2x500 folhas do saco de polietileno e remova a fita de fixação e o material de proteção.



   Como o painel traseiro não foi aparafusado, remova a fita e mantenha o painel traseiro fora do alcance.


Instalação

<Precauções para a instalação>
Antes de executar a instalação, verifique se a luz de dados por baixo não está acesa nem a piscar.

1. Desligue a alimentação da unidade principal
   1. Verifique se o painel de operação está DESLIGADO e, em seguida, DESLIGUE o interruptor de alimentação.
   2. Desligue a ficha de alimentação da tomada elétrica.
2. Instale a unidade principal no BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Utilize a força de duas pessoas para levantar a unidade principal.

   Coloque suavemente a unidade principal no Cassete opcional, alinhando e inserindo os 3 ressaltos de localização da bandeja opcional nos orifícios de localização na parte inferior da unidade principal.


Nota
A unidade principal não pode ser fixada diretamente ao BP-DE11 com BP-20M22/BP-20M24/BP-20M24L.

1. Remova a bandeja da unidade principal.

2. Remova a tampa traseira do BP-CS11

3. Coloque a unidade principal no BP-CS11.
   Preste atenção à posição do ressalto que é a parte de ligação do BP-CS11.
   * O BP-DE11 não pode ser fixado à unidade principal.

   Baixe o corpo principal em linha reta.


4. Puxe a bandeja do BP-CS11.

5. Remova os parafusos e a tampa traseira.


6. Alinhe as placas de ligação esquerda e direita com os orifícios dos parafusos no corpo e prenda-as com parafusos.

7. Fixe o suporte de extremidade à estrutura principal.


8. Remova os parafusos.
   Tenha cuidado com os diferentes parafusos na parte superior e inferior.

9. Passe o cablagem do BP-CS11 para o suporte de extremidade.


10. Passe o cablagem do BP-CS11 para a tampa do cablagem. Em seguida, dobre e enganche a tampa do cablagem conforme mostrado na figura para cobrir o cablagem.

11. Fixe a tampa do cablagem que cobre o cablagem ao PWB de alta tensão com os parafusos.


12. Passe o cablagem do BP-CS11 para os suportes de fios e ligue o cablagem ao MFPC PWB conforme mostrado na figura.
    Em seguida, fixe os suportes de fios à máquina conforme mostrado na figura.

13. Fixe a unidade de acionamento de ligação à unidade principal com o parafuso.
    Nota
    Tenha cuidado para não morder o cablagem ao instalar.


14. Volte a colocar a tampa traseira na unidade principal e no BP-CS11.

15. Volte a colocar a bandeja na unidade principal.


16. Fixe a folha de exibição de tamanho à bandeja e volte a colocar a bandeja no BP-CS11.

17. Após instalar a secretária, faça os ajustes.

3. Instale o BP-CS11 no BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Nota
   A unidade principal não pode ser fixada diretamente ao BP-DE11 com 20M22/BP-20M24/BP-20M24L.
   1. Coloque o BP-CS11 no BP-DE11.

   2. Remova a bandeja BP-CS11 e a bandeja superior BP-DE11.

   3. Alinhe as placas de ligação esquerda e direita com os orifícios dos parafusos no corpo e prenda-as com parafusos. Fixe o BP-CS11 e o BP-DE11 com parafusos.

   4. Corte a área mostrada na figura seguinte. (BP-CS11).


5. Coloque a unidade principal no BP-CS11 e no BP-DE11.
   *Referência: Instale a unidade principal no BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Passe o terminal redondo pelo orifício. Fixe o terminal redondo com o parafuso.
   (Artigos embalados n.º 13)

7. Ligue o cablagem ao Desk control PWB conforme mostrado na figura.

8. Passe o cablagem pelo orifício.

9. Ligue o cablagem ao corpo principal MFPC PWB e execute o processamento de fios.
   (O lado do corpo principal tem o mesmo caminho que o BP-CS11)

10. Volte a colocar a tampa traseira na unidade principal, no BP-CS11I e no BP-DE11.

11. Volte a colocar a bandeja na unidade principal, no BP-CS11 e no BP-DE11.

12. Fixe a folha de exibição de tamanho à bandeja e volte a colocar a bandeja no BP-CS11 e no BP-DE11.

13. Após instalar a secretária, faça os ajustes.


4. Instale a unidade principal no BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Apenas para a Tailândia))

   Utilize a força de duas pessoas para levantar a unidade principal.

   Coloque suavemente a unidade principal no Cassete opcional, alinhando e inserindo os 3 ressaltos de localização da bandeja opcional nos orifícios de localização na parte inferior da unidade principal.

   1. O método de instalação é o mesmo que B.
   2. O método de ligação do cablagem é o mesmo que C.
      *A tampa do cablagem está fixada ao corpo principal.
   3. Após instalar a secretária, faça os ajustes.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Desembalagem

Desembale a embalagem e verifique para confirmar que todas as peças foram fornecidas.

N.º	Nome	Quantidade
		BP-DS13	BP-DS12
1	Parafusos de fixação (M4x10 S-tyte)	2	4
2	Parafusos de fixação (M4x10 P-tyte)	4	4
3	Placa de fixação frontal L	Não	1
4	Placa de fixação frontal R	Não	1
5	Placa de fixação traseira	2	2

Instalação

Nota
A ligação com a unidade principal é a mesma que a apresentada abaixo.

1. Remova a bandeja da BP-CS11 ou da unidade principal.


2. Coloque a BP-CS11 ou a unidade principal no suporte. Encaixe os pinos de posicionamento do suporte (2 locais) com os orifícios de posicionamento da BP-CS11.

3. Fixe o suporte com a BP-CS11 com o parafuso de fixação.



4. Fixe a bandeja da BP-CS11.

5. Fixe a tampa traseira da BP-CS11.

6. Rode os ajustadores para fixar a máquina à superfície do chão para que a máquina não se mova. Ligue à BP-DS13
   Ligar à BP-DS13

   Ligar à BP-DS12


Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Manual do Sharp BP-20M22, BP-20M24, BP-20M31

Idiomas disponíveis
