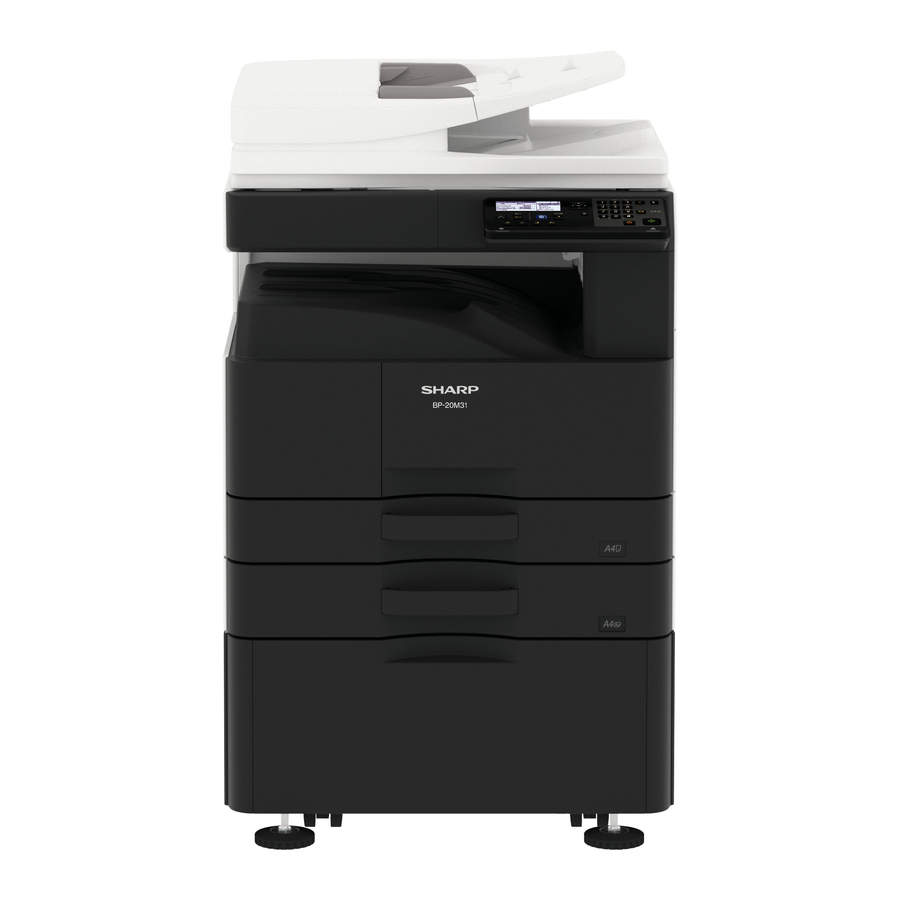

Manuali Sharp BP-20M22, BP-20M24, BP-20M31

KONFIGURIMI

Konfigurimet e sistemit

Pjesët e shënuara me "" janë të rëndësishme për ruajtjen e sigurisë së setit. Sigurohuni që t'i zëvendësoni këto pjesë me ato të specifikuara për të ruajtur sigurinë dhe performancën e setit.

1. Makina MODEL 22cpm/24cpm

2. Makina MODEL 28cpm/31cpm


NJËSIA KRYESORE

Shpaketimi

1. Shpaketimi

Model OC

1. Hiqeni kutinë e paketimit.

2. Hiqeni materialin e mbushjes dhe qeset plastike.


Model standard 500 fletë x 1

1. Hiqeni kutinë e paketimit.

2. Hiqeni materialin e mbushjes dhe qeset plastike.


Model standard 500 fletë x 2

1. Hiqeni kutinë e paketimit.

2. Hiqeni materialin e mbushjes dhe qeset plastike.


2. Fiksimi i shiritit dhe materiali i mbrojtjes

Model OC

Model standard 500 fletë x 1

Model standard 500 fletë x 2

3. Kontrolli i artikujve të paketuar


Nr.	Emri i pjesës	Sasia	Shënim
1	Kord AC	1
2	Zhvillues	1	BP-20M22/ 20M24/
3	Kartuxho toneri	1	vetëm 21M22
2	Zhvillues	Jo	vetëm BP-20M28/ 20M31
3	Kartuxho toneri	Jo
4	Manual	1
5	CD-ROM	1	Vetëm Azia
6	Udhëzues fillestar	1
7	Fletë mbrojtëse	1
8	Pastrues xhami	1

4. Çlirimi i kyçjes

(1) Lirimi i materialit të mbushjes RSPF.

1. Hiqeni materialin e mbushjes RSPF.


(2) Çlirimi i kyçjes së skanerit (njësia e pasqyrës 2/3)

1. Hiqeni vidën fikës të njësisë optike dhe hiqeni etiketën e shënimit.


2. Ngjiteni fletën mbrojtëse.

3. Vida fikëse kërkohet kur transportohet makina. Mbajeni atë në tabaka.



(3) Çlirimi i kyçjes së pllakës së rrotullimit të tabakasë

1. Tërhiqeni tabakanë dhe hiqeni materialin fikës të pllakës së rrotullimit dhe etiketën e shënimit të tabakasë.
   TABAKA E USHQIMIT TË LETRËS 250-FLETË


   TABAKA E USHQIMIT TË LETRËS 500-FLETË
   Ngjiteni materialin fikës të hequr në pozicionin e treguar në figurë për ruajtje. (Vetëm Tabaka e Ushqimit të Letrës 500-Fletë)


(4) Heqja e fletës mbrojtëse të daulles.

1. Hapeni derën e djathtë dhe tërhiqeni distancierin e transferimit nga njësia e derës anësore.


Instalimi

<Shënim para instalimit>
* Kur lidhni njësinë kryesore me sirtarin opsional të letrës, fillimisht shpaketoni dhe instaloni sirtarin e letrës, pastaj shpaketoni njësinë kryesore dhe vendoseni mirë njësinë kryesore në sirtarin e letrës përpara se të instaloni njësinë kryesore.

1. Instalimi i zhvilluesit

Kini kujdes të mos vendosni gjurmë gishtash ose papastërti vaji në sipërfaqen e rulos. Mos e mbani fort kasën ngjitur me rulin DV.

1. Hapeni tabakanë anashkaluese dhe hapeni kapakun anësor.


2. Hapeni kapakun e përparmë.


3. Hiqeni lidhësin.
   Lirojeni vidën fikëse të njësisë zhvilluese dhe tërhiqeni njësinë zhvilluese.

4. Hiqeni vidat.

5. Hiqeni kapakun e sipërm DV.

6. Ndërsa rrotulloni rulin MG në drejtim të shigjetës, furnizoni zhvilluesin në rezervuarin e zhvilluesit në mënyrë të barabartë në mënyrë që të mos derdhet.
   * Tundeni mjaftueshëm çantën e zhvilluesit përpara se ta hapni.


7. Ngjiteni kapakun e sipërm DV.


8. Shtrëngoni vidat.

   * Kontrolloni që vula DV të jetë e lirë nga zhvilluesi. Nëse zhvilluesi është ngjitur në vulën DV, pastrojeni atë.
   * Pasi të keni furnizuar zhvilluesin, mos e anoni ose tundni kartuxhon e zhvilluesit.
   * Kontrolloni që të dy skajet e vulave DV të mos futen në kapakun e zhvilluesit.
9. Ngjiteni njësinë zhvilluese në njësinë kryesore.

10. Sigurojeni njësinë zhvilluese me vidën. Lidhni parzmoren e njësisë zhvilluese me makinën.


SIMULIMI

E përgjithshme dhe qëllimi

Modaliteti i simulimit ka funksionet e mëposhtme, për të shfaqur gjendjen e funksionimit të makinës, për të identifikuar pozicionin e problemit dhe shkaqet në një fazë më të hershme dhe për të konfiguruar dhe rregulluar në mënyrë efikase makinën për përmirësimin e servisimit.

1. Rregullime të ndryshme Rregullime të ndryshme
2. Vendosja e specifikimeve dhe funksioneve
3. Anulimi i problemeve
4. Kontrolli i funksionimit
5. Kontrolli i numëruesve, pastrim i cilësimeve
6. Kontrolli i kushteve të funksionimit të makinës (historikut), pastrimi
7. Transporti i të dhënave të ndryshme (rregullimet, cilësimet, funksionimi, numëruesit etj.).

Procedurat e funksionimit dhe ekranet varen nga dizajni i panelit të funksionimit të makinës.

Fillimi i simulimit

1. Hyrja në modalitetin e simulimit
   1. Makina në modalitetin Kopjo: tasti [#] -> tasti [*] -> tasti [C] -> tasti [*] -> Gati për futjen e kodit kryesor të simulimit.

   2. Futja e një kodi kryesor me 10-kyç -> Tasti START ON.
   3. Futja e një nën-kodi me 10-kyç -> Tasti START ON.
   4. Zgjidhni një artikull me tastin e shigjetës.
   5. Makina hyn në modalitetin që korrespondon me artikullin e zgjedhur.
      Shtypni tastin [START] për të filluar funksionimin e simulimit,
      Për të anuluar modalitetin aktual të simulimit dhe për të ndryshuar kodin kryesor dhe nën-kodin, shtypni tastin [STOP].
2. Anulimi i modalitetit të simulimit për t'u kthyer në modalitetin normal
   1. Shtypni tastin [CA].

      Mos e fikni energjinë kur makina është në modalitetin e simulimit.
      Nëse çelësi i energjisë duhet të fiket në modalitetin e simulimit, mund të rezultojë një mosfunksionim. Në këtë rast, fikni/ndezni burimin kryesor të energjisë.

2. Instalimi i fishekut të tonerit
   1. Hiqeni fishekut të ri të tonerit nga kutia. Kapeni fishekut nga të dyja anët dhe tundeni horizontalisht katër ose pesë herë.

   2. Vendosni fishekut të tonerit përgjatë udhëzuesve derisa të fiksohet në vend duke shtyrë levën e lëshimit të kyçjes Nëse ka ndonjë papastërti ose pluhur në fishekut të tonerit, hiqeni atë përpara se ta instaloni fishekut.

3. Vendosja e nivelit të kontrollit të referencës së densitetit të tonerit
   1. Me kapakun e përparmë të hapur, ndizni energjinë e makinës dhe futni SIM25-02.
      SHËNIM: Kur makina nuk është në modalitetin e simulimit, nëse kapaku i përparmë është i mbyllur dhe energjia e makinës është e ndezur, kodi i problemit F2-40 do të shfaqet për shkak të mos-ekzekutimit të SIM25-02 vetëm për kohën e cilësimit fillestar. Prandaj, nëse kodi i problemit F2-40 shfaqet për shkak të mos-ekzekutimit të SIM25-02, ekzekutoni SIM25-02 sipas procedurës së rregullt (bazuar në C-I,2,3) përsëri vetëm për kohën e cilësimit fillestar.
      * Është e nevojshme të instaloni fishekut të tonerit për të filluar këtë simulim.
   2. Mbylleni kabinetin e përparmë.
   3. Pasi të keni zgjedhur K me "I" të tastit "10", shtypni tastin [START] dhe ekzekutoni SIM25-02.
      SHËNIM: Duhen rreth 2 minuta për të ekzekutuar SIM25-02 plotësisht.
      Gjatë ekzekutimit të këtij simulimi, kapaku i përparmë nuk duhet të hapet dhe energjia e makinës nuk duhet të fiket.
   4. Konfirmoni që "COMPLETE" (E PËRFUNDUAR) shfaqet. [Artikuj konfirmimi]
      • E PËRFUNDUAR shfaqet.
      • Nuk ka ekran gabimi (EE-EL, EE-EU, EE-EC).
      • Kontrolloni që nuk ka zhurmë jonormale në procesin un.

4. Konfigurimi i tabakës

(1) Cilësimi i tabakës së parazgjedhur

1. Shtypni tastin [SPECIAL FUNCTION] (FUNKSION I VEÇANTË).


2. Zgjidhni "System Settings" (Cilësimet e sistemit) me tastin [] dhe shtypni tastin [OK].
3. Futni kodin PIN të administratorit me tastet numerike. "00000"
   • " * " shfaqet për secilën shifër që futni.
   • Shfaqet ekrani i zgjedhjes së modalitetit.
4. Zgjidhni [COPY] (KOPJO) me tastin [].
5. Shtypni tastin [OK].
6. Zgjidhni [Default Tray Setting] (Cilësimi i tabakës së parazgjedhur) me tastin [ ] tasti.
7. Shtypni tastin [OK] dhe ndiqni udhëzimet në ekranin e cilësimeve.
8. Zgjidhni tabakën e dëshiruar me tastin [ ] tasti.
9. Shtypni tastin [OK].

(2) Ndryshimi i cilësimit të madhësisë së letrës të një tabake

1. Shtypni tastin [SPECIAL FUNCTION] (FUNKSION I VEÇANTË).
2. Shtypni tastin [ ] tastin për të zgjedhur "Paper Size Set" (Vendosja e madhësisë së letrës)
3. Shtypni tastin [ ] tastin për të zgjedhur tabakën e letrës për të cilën po ndryshohet madhësia e letrës.
4. Shtypni tastin [] dhe shtypni tastet [ ] për të zgjedhur madhësinë e letrës.
5. Shtypni tastin [OK].

(3) Ndryshimi i llojit të letrës të një tabake

1. Shtypni tastin [SPECIAL FUNCTION] (FUNKSION I VEÇANTË).
2. Shtypni tastin [ ] tastin për të zgjedhur "Paper Type Set" (Vendosja e llojit të letrës)
3. Zgjidhni tabakën me tastin [ ] tastin dhe shtypni tastin [OK].
4. Zgjidhni llojin e dëshiruar të letrës dhe shtypni tastin [OK].

(4) Konfigurimi i madhësisë së tabakës

1. Nxirrni tabakën e letrës. Tërhiqeni butësisht tabakën derisa të ndalet. Nëse letra mbetet në tabaka, hiqeni atë.


2. Rregulloni pllakat udhëzuese A dhe B duke shtrydhur levat e tyre të kyçjes dhe duke i rrëshqitur ato për të përputhur dimensionet vertikale dhe horizontale të letrës që do të ngarkohet. Pllakat udhëzuese të letrës A dhe B mund të rrëshqasin, rrëshqitni secilën pllakë udhëzuese duke shtrydhur levën e kyçjes.


Shënim: Hiqeni pllakën ndarëse. Lëvizeni pllakën ndarëse deri në fund në anën e hapjes së ushqimit të letrës (ana e djathtë) dhe tërhiqeni lart për ta hequr. Futeni pllakën ndarëse të hequr në A.

5. Konfigurimi i specifikimeve

Përdorni simulimin 26-6 për të vendosur destinacionin e makinave.

SIM	Nr.	Përmbajtja
26	6	Përdoret për të vendosur destinacionin.

Pas përfundimit të cilësimeve të destinacionit, ndryshoni vlerat e vendosura për të personalizuar cilësimet e mëposhtme.

SIM	Nr.	Përmbajtja
26	5	Përdoret për të vendosur modalitetin e numërimit të numëruesit total dhe numëruesit të mirëmbajtjes.
	18	Përdoret për të vendosur PO/JO të modalitetit të kursimit të tonerit.

Kontrolli i cilësisë së imazhit

1. Artikujt e ekzekutimit

Ekzekutoni artikujt e mëposhtëm.

Nr.	Artikulli	SIM
1	Kopjoni kontrollin e balancës së hijeve dhe densitetit	-
2	Kontrolli i balancës/densitetit të printerit	64-5

Kur ka defekte në një foto sipas përmbajtjes së përmendur më lart, ju kryeni përmbajtjen e mëposhtme dhe konfirmoni një foto.

Nr.	Artikulli	SIM
3	Rregullimi i balancës së hijeve të kopjes (rregullim manual)	46-16
4	Rregullimi i balancës së hijeve të printerit (rregullim manual)	67-25
5	Printimi/skanimi i imazhit jashtë qendrës, rregullimi i pozicionit të buzës së përparme	50-10

2. Përshkrimi

(1) Kopjoni balancën e hijeve dhe densitetin Metoda e kontrollit 1

Bëni një kopje të tabelës së provës së hijeve (UKOG-0162FCZZ) për të verifikuar nëse balanca/densiteti i hijeve është i përshtatshëm.

1. Pika për t'u theksuar për verifikimin e densitetit për modalitetin e kopjes bardhë e zi
   Përdorni tabelën e provës së hijeve (UKOG-0162FCZZ), vendoseni Ekspozimin në "3" (3) në modalitetin Tekst/Foto e printuar dhe bëni një kopje për të verifikuar densitetin. Të gjitha rregullimet e balancës së hijeve në modalitetin e rregullimit të përdoruesit duhet të vendosen në parazgjedhje (qendër).
   Verifikimi duke përdorur një tabelë prove për gri (UKOG-0162FCZZ)
   Kontrolloni nëse plotësohen kushtet e mëposhtme kur verifikoni densitetin e një tabele prove për gri për kopje.


(2) Balanca e hijeve të printerit/metoda e kontrollit të densitetit
Ekzekutoni SIM 64-5 për të printuar modelin e provës së printimit.

Densiteti i printimit duhet të ndryshojë gradualisht nga më i lehtë në më të errët. Sigurohuni që densiteti të mos zhvendoset në të kundërt. Niveli i densitetit të të gjitha ngjyrave duhet të jetë i barabartë.

(3) Rregullimi i balancës së hijeve të kopjes (Rregullimi manual)
Kjo është për të rregulluar densitetin e secilit nivel për kopjen bardhë/zi.
Ky rregullim kërkohet në rastin e mëposhtëm:

• Densiteti i kopjes automatike bardhë/zi nuk është i përshtatshëm.

1. Hyni në modalitetin Simulim 46-16.
2. Zgjidhni nivelin e densitetit (pikë) për rregullim duke përdorur tastet [ ]. Futni vlerën e rregullimit duke përdorur tastet numerike.

Artikulli	Ekrani	Përshkrimi	Vlera minimale	Vlera maksimale	Vlera e parazgjedhur
K	POINTI K- POINT17 K	Pika 1 - Pika 17	1	255	128

3. Shtypni tastin [OK] (për të ruajtur vlerën e caktuar). Rritni vlerën e rregullimit për të rritur densitetin, zvogëloni vlerën për të zvogëluar densitetin.
4. Shtypja e tastit [Start] (Fillimi) do të printojë modelin e rregullimit. Edhe pse është e mundur të verifikohet densiteti në secilin nivel të densitetit (pikë) duke iu referuar këtij modeli, është më mirë të bëhet një kopje dhe të verifikohet rezultati.
5. Bëni një kopje dhe verifikoni rezultatin e rregullimit. Kaloni midis modalitetit të simulimit dhe modalitetit të kopjes para dhe mbrapa për të bërë një rregullim duke iu referuar imazhit aktual të kopjes. Përsëriteni këtë procedurë derisa imazhi i kopjes të jetë i kënaqshëm.

(4) Rregullimi i balancës së hijeve të printerit (Rregullimi manual)

1. Hyni në modalitetin Simulim 67-25.
2. Zgjidhni ngjyrën duke përdorur tastin [10] (10).
3. Futni vlerën e rregullimit duke përdorur tastin [10] (10). Dhe shtypni tastin [OK] (OK). Gama e vlerës së rregullimit të disponueshëm është 1 deri në 255. Rritni vlerën e rregullimit për të rritur densitetin, zvogëloni vlerën për të zvogëluar densitetin.
   Përsëriteni hapat 2) deri në 3) derisa rregullimi të jetë i kënaqshëm.
   (Referojuni seksionit për verifikimin e balancës së ngjyrave dhe densitetit për printim)


(5) Printimi/skanimi i imazhit jashtë qendrës, rregullimi i pozicionit të buzës së përparme

1. Rregullimi i zmadhimit të imazhit të printimit (drejtimi kryesor i skanimit)
   1. Hyni në modalitetin Simulim 50-10.
   2. Ngarkoni letër A4 (Ilx8.5) ose A3 (Ilx17) në një tabaka letre.
   3. Zgjidhni tabakanë e letrës me letrën e ngarkuar në hapin 2) duke përdorur tastet [T II.
   4. Shtypni tastin [Start] (Fillimi). Modeli i kontrollit do të printohet.
   5. Verifikoni nëse dimensioni i modelit të kontrollit të printuar është 240±1.2mm.

      Kryeni hapin më poshtë nëse rezultati nuk është i kënaqshëm:
   6. Ndryshoni artikullin e cilësimit 1: BK-MAG. (BK-MAG).
      Gjatësia do të ndryshojë me 0.1 mm duke ndryshuar vlerën me një. Rritni vlerën për të rritur zmadhimin drejt drejtimit kryesor të skanimit për imazhin BK. Zvogëloni vlerën për të zvogëluar zmadhimin. Përsëriteni hapat 2) deri në 6) derisa të merret rezultati i kënaqshëm
2. Rregullimi i pozicionit të imazhit të printimit (drejtimi kryesor i skanimit, drejtimi i nën-skanimit)

Shënim
Sigurohuni që artikulli i mëposhtëm të jetë në gjendje të duhur përpara rregullimit:

• ADJ 3-A Rregullimi i zmadhimit të imazhit të printimit (drejtimi kryesor i skanimit)

1. Hyni në modalitetin Simulim 50-10.
2. Ngarkoni letër A4 (Ilx8.5) ose A3 (Ilx17) në një tabaka letre.
3. Shtypni tastin [Start] (Fillimi). Modeli i kontrollit do të printohet
4. Verifikoni imazhin në modelin e kontrollit dhe shikoni nëse artikujt e mëposhtëm janë në vlerën standarde.

	Përshkrimi	Vlera standarde e rregullimit
X	Zona e zbrazët në buzën e përparme	4.0±1.Omm
Y	Zona e zbrazët në buzën e fundit	1.0mm deri në 5.0mm
Z1/Z2	Zona e zbrazët në pjesën e përparme/të pasme	Gjithsej 4.0±2.0mm

* Hapësira boshe për Z1 dhe Z2 duhet të jetë 1 mm ose më shumë në të dyja anët. Kryeni hapin më poshtë nëse rezultati nuk është i kënaqshëm:

5. Ndryshoni vlerën e rregullimit, shtypni tastin [Start] (Fillimi) dhe printoni modelin e kontrollit.
   Përsëriteni hapat 3) deri në 6) derisa të plotësohen kushtet e listuara në hapin 5).
   Dimensioni do të ndryshojë me përafërsisht 0.1 mm duke ndryshuar vlerën me një.
   Drejtimi kryesor i skanimit: Pozicioni i printimit lëviz drejt anës së pasme ndërsa rritet vlera e rregullimit.
   Drejtimi i nën-skanimit: Pozicioni i printimit lëviz drejt buzës së fundit të drejtimit të transportit të letrës ndërsa rritet vlera e rregullimit.

	Nr.	Artikulli	Tabaka e synuar
Pozicioni i printimit drejt drejtimi kryesor i skanimit	4	MAIN-MFT	Tabaka e ushqimit manual
	5	MAIN-CSI	Tabaka 1
	6	MAIN-CS2	Tabaka 2
	7	MAIN-CS3	Tabaka 3
	8	MAIN-CS4	Tabaka 4
	9	MAIN-ADU	Ana-2 për printimin duplex
Pozicioni i printimit drejt nën drejtimi i skanimit	10	SUB-MFT	Tabaka e ushqimit manual
	11	SUB-CSI	Tabaka 1
	12	SUB-CS2	Tabaka 2
	13	SUB-CS3	Tabaka 3
	14	SUB-CS4	Tabaka 4
	15	SUB-ADU	Ana-2 për printimin duplex
Drejtimi kryesor i skanimit	2	MAIN-STD	Të gjitha tabakatë
Pozicioni i printimit drejt drejtimit të nën-skanimit	3	SUB-STD	Të gjitha tabakatë

Shënim
Artikujt e cilësimit "2: MAIN-STD" (2: MAIN-STD) dhe "3: SUB-STD" (3: SUB-STD) janë për të ndryshuar të gjitha pozicionet e printimit.
Ekzekutoni ato nëse është i nevojshëm rregullimi i të gjitha tabakave pas zëvendësimit të LSU etj.
(Vetëm tabaka e ushqimit të letrës me 500 fletë)
Nëse procedura e mësipërme nuk jep një rezultat të kënaqshëm rregullimi, bëni rregullimin e mëposhtëm.

6. Lirojini vidhat e rregullimit jashtë qendrës të tabakasë së ushqimit të letrës (2 copë) në pjesën qendrore të pllakës ngritëse të tabakasë së ushqimit të letrës dhe ndryshoni pozicionin e njësisë së ingranazhit në drejtimin e kornizës së përparme/të pasme.
   Përsëriteni procedurat e rregullimit nga 3).


BP-CS11 (500-SHEET PAPER FEED TRAY), BP-DE11 (STAND/2x500 SHEET PAPER DRAWER)

Shpaketimi

1. Kontrolli i artikujve të paketuar

BP-CS11

BP-DE11

NR.	Emri	Sasia
1	Vida fiksimi (M3x6 S-tyte)	2
2	Vida fiksimi (M4x8 S-tyte)	4
3	Vida fiksimi (M4x12 P-tyte)	6
4	Etiketë treguese e madhësisë	1
5	Mbajtëse anësore	1
6	Pllakë	4
7	Mbulesë e rripit të kabllove	1
8	Njësia e lidhjes së motorit	1
9	Vida fiksimi (M4x12 P-tyte)	10
10	Pllakë	4
II	Etiketë treguese e madhësisë	2
12	Rrip kabllorësh	1
13	Vida fiksimi (M3x6 S-tyte)	1

2. Heqja e shiritit ngjitës dhe materialit mbrojtës
   1. Heqja e tabakasë ushqyese të letrës me 500 fletë.
      BP-CS11

   2. Heqja e mbajtëses/sirtarit të letrës me 2x500 fletë.
      BP-DE11


3. Heqja e shiritit ngjitës dhe materialit mbrojtës
   1. Hiqeni tabakanë ushqyese të letrës me 500 fletë nga qesja e polietilenit dhe hiqni shiritin ngjitës dhe materialin mbrojtës.


      Pasi që kabineti i pasmë nuk është i vidhosur, hiqeni shiritin dhe mbajeni kabinetin e pasmë larg.


2. Hiqeni mbajtësen/sirtarin e letrës me 2x500 fletë nga qesja e polietilenit dhe hiqni shiritin ngjitës dhe materialin mbrojtës.



   Pasi që kabineti i pasmë nuk është i vidhosur, hiqeni shiritin dhe mbajeni kabinetin e pasmë larg.


Instalimi

<Paraprakisht për instalim>
Përpara kryerjes së instalimit, kontrolloni për të konfirmuar që llamba e të dhënave nën të nuk është e ndezur ose nuk pulson.

1. Fikeni energjinë e njësisë kryesore
   1. Kontrolloni për të konfirmuar që paneli i funksionimit është i fikur dhe më pas fikeni çelësin e energjisë.
   2. Shkëputni spinën e energjisë nga priza e energjisë.
2. Instaloni njësinë kryesore në BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Përdorni fuqinë e dy personave për të ngritur njësinë kryesore.

   Vendoseni butësisht njësinë kryesore mbi kasetën opsionale, duke rreshtuar dhe futur 3 bosët lokalizues të tabakasë opsionale në vrimat lokalizuese në fundin e njësisë kryesore.


Shënim
Njësia kryesore nuk mund të bashkëngjitet drejtpërdrejt në BP-DE11 me BP- 20M22/BP-20M24/BP-20M24L.

1. Hiqeni tabakanë e njësisë kryesore.

2. Hiqeni kapakun e pasmë të BP-CS11

3. Vendoseni njësinë kryesore në BP-CS11.
   Kushtojini vëmendje pozicionit të bosës që është pjesa lidhëse e BP-CS11.
   * BP-DE11 nuk mund të bashkëngjitet në njësinë kryesore.

   Ulëni trupin kryesor drejt.


4. Nxirreni tabakanë e BP-CS11.

5. Hiqni vidat dhe kapakun e pasmë.


6. Rreshtoni pllakat lidhëse të majtë dhe të djathtë me vrimat e vidave në trup dhe fiksojini me vida.

7. Bashkëngjitni mbajtësen anësore në kornizën kryesore.


8. Hiqni vidat.
   Kini kujdes për vida të ndryshme në pjesën e sipërme dhe të poshtme.

9. Kaloni rripin e kabllove të BP-CS11 te mbajtësja anësore.


10. Kaloni rripin e kabllove të BP-CS11 te mbulesa e rripit të kabllove. Pastaj, përkuleni dhe kapeni mbulesën e rripit të kabllove siç tregohet në figurë për të mbuluar rripin e kabllove.

11. Fiksoni mbulesën e rripit të kabllove që mbulon rripin e kabllove në PWB-në e tensionit të lartë me vida.


12. Kaloni rripin e kabllove të BP-CS11 te shalët e telit dhe lidheni rripin e kabllove në MFPC PWB siç tregohet në figurë.
    Pastaj, fiksoni shalët e telit në makinë siç tregohet në figurë.

13. Fiksoni njësinë e lidhjes së motorit në njësinë kryesore me vidën.
    Shënim
    Kini kujdes që të mos e kafshoni rripin e kabllove kur instaloni.


14. Ktheni kapakun e pasmë në njësinë kryesore dhe BP-CS11.

15. Ktheni tabakanë në njësinë kryesore.


16. Bashkëngjitni fletën e shfaqjes së madhësisë në tabaka dhe kthejeni tabakanë në BP-CS11.

17. Pasi të instaloni tavolinën, bëni rregullime.

3. Instaloni BP-CS11 në BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Shënim
   Njësia kryesore nuk mund të bashkëngjitet drejtpërdrejt në BP-DE11 me 20M22/BP-20M24/BP-20M24L.
   1. Vendoseni BP-CS11 në BP-DE11.

   2. Hiqni tabakanë BP-CS11 dhe tabakanë e sipërme BP-DE11.

   3. Rreshtoni pllakat lidhëse të majtë dhe të djathtë me vrimat e vidave në trup dhe fiksojini me vida. Fiksoni BP-CS11 dhe BP-DE11 me vida.

   4. Priteni zonën e treguar në figurën e mëposhtme. (BP-CS11).


5. Vendoseni njësinë kryesore në BP-CS11 dhe BP-DE11.
   *Referencë: Instaloni njësinë kryesore në BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Kaloni terminalin e rrumbullakët nëpër vrimë. Bashkëngjitni terminalin e rrumbullakët me vidën.
   (Artikujt e paketuar Nr. 13)

7. Lidheni rripin e kabllove në PWB-në e kontrollit të tavolinës siç tregohet në figurë.

8. Kaloni rripin e kabllove nëpër vrimë.

9. Lidheni rripin e kabllove në trupin kryesor MFPC PWB dhe kryeni përpunimin e telit.
   (Ana e trupit kryesor ka të njëjtën rrugë si BP-CS11)

10. Ktheni kapakun e pasmë në njësinë kryesore, BP-CS11I dhe BP- DE11.

11. Ktheni tabakanë në njësinë kryesore, BP-CS11 dhe BP-DE11.

12. Bashkëngjitni fletën e shfaqjes së madhësisë në tabaka dhe kthejeni tabakanë në BP-CS11 dhe BP-DE11.

13. Pasi të instaloni tavolinën, bëni rregullime.


4. Instaloni njësinë kryesore në BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Vetëm për Tajlandë))

   Përdorni fuqinë e dy personave për të ngritur njësinë kryesore.

   Vendoseni butësisht njësinë kryesore mbi kasetën opsionale, duke rreshtuar dhe futur 3 bosët lokalizues të tabakasë opsionale në vrimat lokalizuese në fundin e njësisë kryesore.

   1. Metoda e instalimit është e njëjtë me B.
   2. Metoda e lidhjes së rripit të kabllove është e njëjtë me C.
      *Mbulesa e rripit të kabllove është bashkangjitur në trupin kryesor.
   3. Pasi të instaloni tavolinën, bëni rregullime.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Shpaketimi

Shpaketo paketën dhe kontrollo për të konfirmuar se të gjitha pjesët janë siguruar.

NR.	Emri	Sasia
		BP-DS13	BP-DS12
1	Vida fiksimi (M4x10 S-tyte)	2	4
2	Vida fiksimi (M4x10 P-tyte)	4	4
3	Pllaka fiksimi Para L	Jo	1
4	Pllaka fiksimi Para D	Jo	1
5	Pllaka fiksimi Mbrapa	2	2

Instalimi

Shënim
Lidhja me njësinë kryesore është e njëjtë si më poshtë.

1. Hiqni tabaka e BP-CS11 ose e njësisë kryesore.


2. Vendoseni BP-CS11 ose njësinë kryesore në mbajtëse. Përshtateni kunjat pozicionuese të mbajtëses (2 vende) me vrimat pozicionuese të BP-CS11.

3. Fiksoni mbajtësen me BP-CS11 me vidën e fiksimit.



4. Fiksoni tabaka e BP-CS11.

5. Fiksoni kapakun e pasmë të BP-CS11.

6. Rrotulloni rregulluesit për të fiksuar makinën në sipërfaqen e dyshemesë në mënyrë që të mos lëvizë makina. Lidhni me BP-DS13
   Lidhni me BP-DS13

   Lidhni me BP-DS12


Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali Sharp BP-20M22, BP-20M24, BP-20M31

Gjuhët e disponueshme
