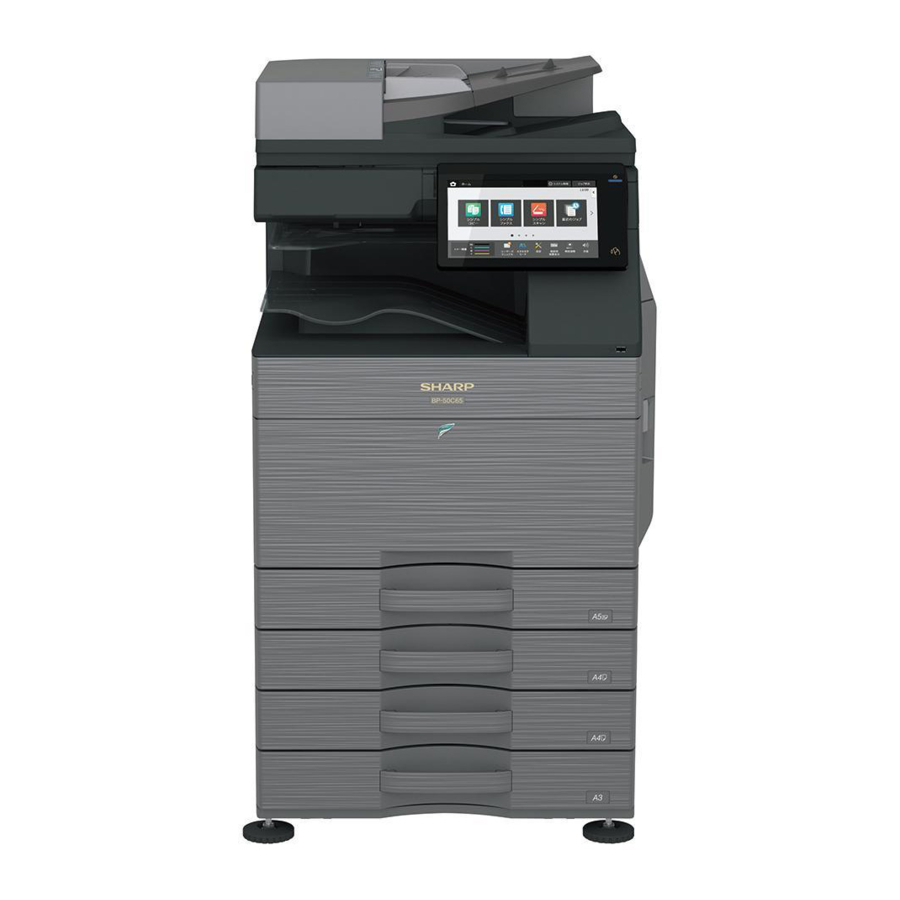

Manuali Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

KONFIGURIMI

Diagrami i sistemit

Lista e opsioneve

STD: Pajisje standarde
OPT: Opsion i instalueshëm
*1: Opsion në disa zona
*2: Pa mbështetje në disa zona

SIMULIMI

I përgjithshëm dhe qëllimi

Modaliteti i simulimit ka funksionet e mëposhtme, për të shfaqur statusin e funksionimit të makinës, për të identifikuar pozicionin e problemit dhe shkaqet në një fazë të hershme dhe për të konfiguruar dhe rregulluar në mënyrë efikase makinën për shërbime të përmirësuara.

1. Rregullime të ndryshme
2. Vendosja e specifikimeve dhe funksioneve
3. Anulimi i problemeve
4. Kontrolli i funksionimit
5. Kontrolli i numëruesve, pastrimi i vendosjes
6. Kontrolli i të dhënave të kushteve të funksionimit të makinës (histerezë operimi), pastrimi
7. Transporti i të dhënave të ndryshme (rregullime, vendosje, funksionim, numërues, etj.).

Procedurat e funksionimit dhe ekranet varen nga dizajni i panelit të funksionimit të makinës.

Modaliteti i simulimit

Modaliteti i thjeshtë	Shfaq simulimet e përdorura zakonisht për çdo kategori, duke lejuar akses të lehtë për teknikët për të ndryshuar cilësimet, për të kryer mirëmbajtjen dhe rregullimet.
Modaliteti klasik	Të gjitha simulimet janë të listuara dhe mund të aksesohen duke futur kodin kryesor, pastaj nën-kodin sipas serisë së modelit të mëparshëm.

Funksioni i çdo butoni

Nr.	Emri	Funksioni
1	Butoni TEST (Butoni TEST)	Ndrysho modalitetin e provës
2	Butoni i vendosjes së modalitetit (Butoni i vendosjes së modalitetit)	Ndrysho modalitetin e thjeshtë, modalitetin klasik
3	Butoni i vendosjes së gjuhës (Butoni i vendosjes së gjuhës)	Ndrysho gjuhën në modalitetin e simulimit
4	Butoni INFO (Butoni INFO)	Shfaq funksionimin e ekranit aktual
5	Butoni EXIT (Butoni EXIT)	Dil nga modaliteti i simulimit
6	Butoni BACK (Butoni BACK)	Kthehu në ekranin e mëparshëm
7	Butoni Clear (Butoni Clear)	Pastro vlerën e hyrjes

Fillimi i simulimit

Hyrja në modalitetin e simulimit.

1. Trokitni dy herë butonin HOME
2. Trokitni seksionin e ekranit Ver (ekrani i modalitetit të hyrjes me 10 butona)

3. Prekni butonin (#) → Butonin Asterisk (*) → Butonin Clear → Butonin Asterisk (*) → Gati për hyrjen e kodit kryesor të simulimit.


NJËSIA KRYESORE

Shpaketimi

1. Prisni rripat e polipropilenit.

2. Hiqni kutinë e sipërme, materialet amortizuese dhe kutinë e njësisë kryesore.

3. Hiqeni F-add. Hiqni qesen e vinilit të njësisë kryesore.

4. Tërhiqni dorezat.

5. Ngrijeni ngadalë njësinë kryesore nga 4 persona dhe vendoseni butësisht në vend të sheshtë dhe të sigurt.


Heqja e shiritit fiksues dhe materialit mbrojtës

1. Hapni kapakun e përparmë dhe hiqni xhelin e silikës.

2. Shtyni levat e kyçjes në të dy skajet e kutisë së tonerit të mbeturinave nga brenda dhe tërhiqni kutinë e tonerit të mbeturinave lart.

3. Hiqni shiritin nga kutia e tonerit të mbeturinave.
   * Shiriti përdoret kur lëvizet makina, ndaj mbajeni sipas nevojës.

4. Sigurohuni që leva e kyçjes të ketë lëvizur në pozicionin e treguar nga shigjeta.

5. Hiqni materialin mbrojtës.

6. Hapni derën e djathtë.

7. Hiqni materialin fiksues (4 vende) të njësisë së transferimit dhe etiketën.


Kontrolli i artikujve të paketuar

Nr.	Emri	Sasia
1	Manuali i përdorimit	1
2	Fletë mbrojtëse	1

Çlirimi i kyçjes

1. Çlirimi i kyçjes së pllakës së rrotullimit të tabakasë
   1. Tërhiqeni tabakanë. Ktheni materialin fiksues dhe hiqeni. Hiqni etiketën paralajmëruese.
      Bashkangjitni materialin fiksues të hequr në pozicionin e treguar në figurë për përdorim të ardhshëm.
      Mbyllni tabakanë që u tërhoq.

2. Çlirimi i kyçjes së skanerit (njësia me 2/3 pasqyra)
   1. Hiqni vidën e fiksimit të njësisë optike dhe hiqni etiketën e shënimit.

   2. Bashkangjitni fletën mbrojtëse. (Artikulli i paketuar Nr. 2)


Instalimi

Kur një tavolinë opsionale për futjen e letrës është e lidhur me makinën, shpaketoni dhe instaloni tavolinën për futjen e letrës, pastaj shpaketoni makinën.
Vendoseni makinën në mënyrë të sigurt në tavolinën opsionale dhe kryeni procedurat e instalimit të makinës.
Vendoseni makinën në mënyrë të qëndrueshme dhe të sigurt në tavolinën opsionale.

Këto modele janë dërguar me zhvillues të mbyllur në njësinë e zhvilluesit dhe kanë kryer SIM25-2. Prandaj, mos e ekzekutoni SIM25-2 gjatë instalimit të makinës.

Nëse ekzekutohet SIM25-2, zëvendësoni të gjithë zhvilluesit me të rinj dhe ekzekutoni SIM25-2. Nëse makina është përdorur pa zëvendësuar zhvilluesin e ri. Mund të ketë probleme që lidhen me performancën jetësore.

Instalimi i fishekut të tonerit

1. Shkundni fishektonerin horizontalisht disa herë
2. Hapni kapakun e përparmë dhe futni çdo fishektoner

Sigurohuni që të instaloni fishekun me ngjyrë në pozicionet e duhura. Shmangni instalimin në një pozicion me ngjyrë të ndryshme.

Mos e futni me forcë fishektonerin.
Shtyjeni brenda derisa fisheku të jetë kyçur mirë në vend.

Vendndodhja e montimit të fishektonerit të çdo ngjyre

Pastrimi i xhamit të papërshkueshëm nga pluhuri të LSU

Pluhuri nga brezi i transferimit ose perdeja ose ndonjë pjesë tjetër ngjitur mund të bjerë mbi LSU gjatë transportit ose instalimit. Sigurohuni që të pastroni xhamin e papërshkueshëm nga pluhuri përpara se të kontrolloni cilësinë e imazhit.

1. Shkëputeni shufër pastrimi LSU nga kapaku i përparmë.

2. Kthejeni anën e ndjerë të shufër pastrimi poshtë dhe futeni atë. Rrëshqiteni atë para dhe mbrapa disa herë për të pastruar xhamin e papërshkueshëm nga pluhuri të LSU.

3. Kthejeni shufër pastrimi LSU në kapakun e përparmë në mënyrë që ndjera të jetë e kthyer lart. Përshtateni shefin dhe fiksojeni atë me tre kthetra.

4. Bashkangjitni kutinë e tonerit të mbeturinave.
   Të dy skajet janë të kyçura me siguri.

5. Ndizni çelësin kryesor të energjisë pastaj mbyllni kapakun e përparmë.

Për opsionin e kabinetit të tabakasë dalëse EXIT. Finisheri ose kabineti i tabakasë dalëse duhet të instalohen përpara se të ndizni makinën, përndryshe do të shfaqet kodi L4-11.

6. Ndizni çelësin e energjisë të panelit të funksionimit.

Mos e përdorni njësinë kryesore për 20 sekonda pasi të keni ndezur energjinë për shkak të kontrollit të funksionimit të kontaktit të rulit të karikimit.
* Në raste të rralla, mund të shfaqet ekrani JAM kur përdoret.
* Nëse shfaqet ekrani JAM, anuloni JAM duke hapur dhe mbyllur derën e djathtë dhe duke pastruar historikun JAM.

7. Shtypni OK (OK).

8. MFP Rindizet automatikisht dhe hyn në funksionimin e rimbushjes së tonerit
   Konfirmoni që "Rimbushja e tonerit në proces" është shfaqur dhe prisni derisa ekrani të zhduket (duhen 30 sek - 4 minuta)
   Shënim
   Kjo procedurë është për kontrollimin e funksionimit të furnizimit të tonerit nga fishektoneri në njësinë DV. Koha e funksionimit ndryshon në varësi të sasisë së tonerit në fishektoner. Shpërndarje e pabarabartë e tonerit dhe gjendja e brendshme e fishektonerit.

Konfigurimi i tabakasë së furnizimit të letrës

1. Konfigurimi i sistemit
   1. Trokitni lehtë çelësin [SETTINGS].
   2. Trokitni lehtë çelësin [Init. Install Settings].
   3. Trokitni lehtë çelësin [Password] në Hyrjen e Administratorit. Futni fjalëkalimin me 10 çelësa. "admin"
   4. Trokitni lehtë çelësin [Paper Tray Settings] për të konfiguruar cilësimet. Këto cilësime specifikojnë llojin e letrës, madhësinë e letrës dhe funksionet e lejuara për çdo tabaka letre. Kur trokitet çelësi [Tray Settings], shfaqet një listë që tregon tabakatë dhe cilësimet aktuale.
   5. Trokitni lehtë çelësin [Each tray] në ekranin e mësipërm për të ndryshuar cilësimet.
      Mund të konfigurohen cilësimet e mëposhtme.

Artikulli	Përshkrimi
Lloji	Zgjidhni llojin e letrës që është ngarkuar në tabaka. Llojet e letrës që mund të zgjidhen ndryshojnë sipas tabakasë së letrës.
Madhësia	Zgjidhni madhësinë e letrës nga lista. Madhësitë e letrës që mund të zgjidhen ndryshojnë sipas tabakasë. Madhësitë që mund të zgjidhen mund të kufizohen edhe nga lloji i letrës i zgjedhur më sipër. Nëse madhësia e dëshiruar nuk shfaqet në listë, zgjidhni [Custom Size] dhe futni drejtpërdrejt madhësinë (vetëm për tabakanë anashkaluese).
Dërgesa e Punës së Miratuar	Zgjidhni modalitetet që mund të përdoren. Nëse ka një funksion që nuk dëshironi të përdoret me tabakanë e zgjedhur, çaktivizoni funksionin. Kur "Lloji" është ndryshe nga letra e thjeshtë, letra e ricikluar, letra me ngjyrë ose një lloj përdoruesi, [Fax] dhe [Internet Fax] nuk mund të zgjidhen.

2. Konfigurimi i madhësisë së tabakasë
   1. Tërhiqeni tabakanë e letrës.
      Tërhiqeni butësisht tabakanë derisa të ndalojë.
      Nëse letra mbetet në tabaka, hiqeni atë.

   2. Rregulloni pllakat udhëzuese A dhe B duke shtrydhur levat e tyre të kyçjes dhe duke i rrëshqitur ato për të përputhur përmasat vertikale dhe horizontale të letrës që do të ngarkohet.
      Pllakat udhëzuese A dhe B janë të rrëshqitshme. Rrëshqitni çdo pllakë udhëzuese ndërsa shtrydhni levën e saj të kyçjes.

   3. Rregulloni pllakat udhëzuese A dhe B duke shtrydhur levat e tyre të kyçjes


Konfigurimi i specifikimeve

Përdorni SIM26-6 për të vendosur destinacionin e makinave.

SIM Nr		Përmbajtja
26	6	Përdoret për të vendosur destinacionin.

Pas përfundimit të cilësimeve të destinacionit, ndryshoni vlerat e vendosura për të personalizuar cilësimet e mëposhtme.

SIM Nr		Përmbajtja
26	3	Përdoret për të vendosur modalitetin e specifikimit të auditorit.
	5	Përdoret për të vendosur modalitetin e numërimit të totalizatorit dhe totalizatorit të mirëmbajtjes.
	18	Përdoret për të vendosur PO/JO të modalitetit të kursimit të tonerit (Vetëm në versionet e Mbretërisë së Bashkuar dhe Japonisë) * Për versione të tjera të destinacionit, ky konfigurim bëhet nga programi i përdoruesit.
	29	Përdoret për të vendosur modalitetin e përditësimit të firmuerit nga distanca.
	52	Përdoret për të vendosur PO/JO të numërimit kur letra jo e printuar kalon nëpër çdo totalizator.

Kontrolli i cilësisë së imazhit

Artikujt e ekzekutimit

Ekzekutoni artikujt e mëposhtëm.

Nr.	Artikulli	SIM
1	Rregullimi i shtrembërimit të imazhit të motorit të printimit (Rregullim manual) / Rregullimi i fazës së daulles OPC (Rregullim automatik) / Rregullimi i regjistrimit të ngjyrave (Rregullim automatik)	50-22
2	Kontrolli i balancës së ngjyrave dhe densitetit të kopjes
3	Kontrolli i balancës/densitetit të ngjyrave të printerit	64-5

Kur ka defekte në një foto nga përmbajtja e përmendur më sipër, ju kryeni përmbajtjen e mëposhtme dhe konfirmoni një foto.

Nr.	Artikulli	SIM
4	Rregullimi i balancës së ngjyrave të kopjes/printerit (Rregullim automatik)	46-74
5	Printimi/skanimi i imazhit jashtë qendrës, rregullimi i pozicionit të buzës kryesore	50-10

Përshkrimi

1. Rregullimi i shtrembërimit të imazhit të motorit të printimit (Rregullim manual) / Rregullimi i fazës së daulles OPC (Rregullim automatik) / Rregullimi i regjistrimit të ngjyrave (Rregullim automatik)

Ky rregullim kryen rregullimin e shtrembërimit të imazhit të motorit të printimit, rregullimin e fazës së daulles OPC dhe rregullimin e regjistrimit të ngjyrave njëkohësisht.

1. Hyni në modalitetin SIM50-22.
2. Shtypni butonin [EXECUTE] (EKZEKUTO).
   Butoni [EXECUTE] (EKZEKUTO) theksohet dhe fillon rregullimi automatik i regjistrimit të imazhit. (Duhen rreth 30 sekonda për të përfunduar rregullimin.)
3. Kur rregullimi të ketë përfunduar, butoni [EXECUTE] (EKZEKUTO) kthehet në ekranin normal dhe shfaqet vlera e rezultatit të rregullimit.
   Niveli aktual i pjerrësisë për secilën ngjyrë shfaqet në seksionin e ekranit SKEW (PJERRËSI).

4. Shkruani nivelin e pjerrësisë së shfaqur.
   (Kuptimi i vlerës së nivelit të pjerrësisë dhe procedura e rregullimit)
   * Nëse "OK" shfaqet për të gjitha artikujt e SKEW C, M dhe Y, nuk ka nevojë të kryhet rregullimi.
   * Kur "R" shfaqet në kokë të vlerës, ktheni vidhën e rregullimit të pjerrësisë LSU në drejtim të akrepave të orës.
   * Kur "L" shfaqet në kokë të vlerës, ktheni vidhën e rregullimit të pjerrësisë LSU në drejtim të kundërt të akrepave të orës.
   * Sasia e kthimit të vidhës së rregullimit korrespondon me secilën vlerë rregullimi. C, M dhe Y tregojnë numrin e klikimeve. Vlera e shfaqjes rrumbullakohet në pikën dhjetore.
   * "C, M dhe Y(SKEW)" tregon numrin e hapave të klikimeve të rregullimit për secilën vidhë rregullimi të C, M dhe Y.
   Përmbajtja në ( )
   MIAN, SUB: Dallimi nga vlera e mëparshme e rregullimit të regjistrimit të imazhit.
   Shembull:
   Nëse 105 për këtë herë dhe 103 për herën e mëparshme, shfaqet si 105.0 (+2.0).
   SKEW: Gjykim i rezultatit të rregullimit të pjerrësisë LSU. OK ose NG.
   PHASE: Vlera e rregullimit të fazës së daulles OPC të kohës së mëparshme
5. Procedurat 2) deri në 4) përsëri dhe kontrolloni për të konfirmuar që C, M dhe Y (SKEW) janë OK.
   Nëse ndonjë prej tyre është NG, ktheni vidhën e rregullimit të pjerrësisë LSU të ngjyrës korresponduese për ta rregulluar.


Kur rregullimi bëhet duke kthyer vidhën e rregullimit të pjerrësisë LSU të K, ndryshojnë gjendjet e C, M dhe Y (SKEW). Ekzekutoni SIM50-22 për të kontrolluar për të konfirmuar që C, M dhe Y (SKEW) janë OK.
Kur ndodh një anomali, shfaqet "ERROR" (GABIM).
Në këtë rast, kontrolloni çdo seksion të makinës dhe seksionin e procesit.

2. Kontrolli i balancës së ngjyrave dhe densitetit të kopjes
   Metoda
   Bëni një kopje të tabelës së provës gri (UKOG-0162FCZZ) dhe një kopje të tabelës së provës së ngjyrave të servisit (UKOG-0326FCZZ/UKOG-0326FC11) dhe kontrolloni që ato të jenë të sakta.
   1. Shënim për ekzekutimin e kontrollit të balancës së ngjyrave dhe densitetit në modalitetin e kopjes me ngjyra Për të kontrolluar balancën e ngjyrave dhe densitetin e kopjes, përdorni tabelën e provës gri (UKOG-0162FCZZ) dhe tabelën e provës së ngjyrave të servisit (UKOG- 0326FCZZ/UKOG-0326FC11). Vendosni nivelin e densitetit të kopjes në "3" në modalitetin Tekst/Foto e printuar (Manuale) dhe bëni një kopje.
      Në atë kohë, të gjitha rregullimet e balancës së ngjyrave në modalitetin e rregullimit të përdoruesit duhet të vendosen në parazgjedhje (qendër). Përveç kësaj, sigurohuni që të përdorni letrën e specifikuar për ngjyrën.
   2. Shënim për kontrollin e densitetit të modalitetit të kopjes bardh e zi
      Për të kontrolluar densitetin, përdorni tabelën e provës gri (UKOG-0162FCZZ). Vendosni nivelin e densitetit të kopjes në "Manual 3" në modalitetin Tekst/Foto e printuar (Manuale).
      Përveç kësaj, të gjitha rregullimet e balancës së ngjyrave në modalitetin e rregullimit të përdoruesit duhet të vendosen në parazgjedhje (qendër).

[Kontrolloni me tabelën e provës gri (UKOG-0162FCZZ)]
Në kontrollin e densitetit të kopjes me tabelën e provës gri, kontrolloni për të siguruar kushtet e mëposhtme.

Për balancën e ngjyrave (gri), përdorni tabelën e provës së ngjyrave të servisit (UKOG- 0326FCZZ/UKOG-0326FC11) për të kontrolluar.

[Kontrolloni me tabelën e provës së ngjyrave të servisit (UKOG-0326FCZZ/UKOG- 0326FC11)]
Në kontrollin e balancës së ngjyrave të kopjes me tabelën e provës së ngjyrave të servisit, kontrolloni për të siguruar kushtet e mëposhtme.

1. Artikujt e kontrollit të kopjes me ngjyra (Kontrolloni për të konfirmuar sa vijon:)

   1. Ka 12 zona të pavlefshme.
   2. Regjistrimet (një pikë për skanimin kryesor dhe një pikë për skanimin dytësor) nuk zhvendosen.
   3. Mund të shihet rezolucioni prej 5.0 (5 pikë).
   4. Dallimi i ngjyrave në balancën gri midis anëve F dhe R nuk është aq i madh.
   5. Nuk ka vija të bardha dhe të zeza.
   6. Tekstet me ngjyra riprodhohen qartë.
   7. Densiteti i fortë nuk është aq i lehtë.
2. Artikujt e kontrollit të kopjes bardh e zi (Kontrolloni për të konfirmuar sa vijon:)

   1. Ka 12 zona të pavlefshme.
   2. Mund të shihet rezolucioni prej 4.0 (5 pikë).
   3. Dallimi i densitetit midis anëve F dhe R nuk është aq i madh.
   4. Nuk ka vija të bardha dhe të zeza.
   5. Densiteti i fortë nuk është aq i lehtë.
   6. Gradimi i zi me densitet të ulët kopjohet pak.

3. Kontrolli i balancës/densitetit të ngjyrave të printerit
   Metoda
   Ekzekutoni SIM64-5 për të printuar modelin e provës së printimit.


Vendosni secilën vlerë të vendosur në parazgjedhje dhe shtypni butonin [EXECUTE] (EKZEKUTO). Modeli i provës së printimit printohet.

Densiteti i printimit duhet të ndryshojë gradualisht nga niveli më i lehtë në nivelin më të errët. Drejtimi i ndryshimit të densitetit nuk duhet të ndryshohet. Niveli i densitetit i secilës ngjyrë duhet të jetë pothuajse në të njëjtin nivel.

4. Rregullimi i balancës së ngjyrave dhe densitetit të kopjes/printerit (Rregullim automatik)

Kur instalohet një opsion printeri, sigurohuni që të ekzekutoni artikullin e mësipërm.

1. Hyni në modalitetin SIM46-74.
2. Shtypni butonin [EXECUTE] (EKZEKUTO).
   Kryhet kontrolli i procesit me densitet të lartë dhe imazhi i ngjitjes së ngjyrave të kopjes (modeli i rregullimit) printohet. (Zgjidhet automatikisht letra A4/11" x 8.5" ose A3/11" x 17".)
3. Vendosni letrën e imazhit të ngjitjes së ngjyrave (modeli i rregullimit) të printuar në procedurën 2) në tryezën e dokumentit.
   Vendosni letrën e imazhit të ngjitjes së ngjyrave (modeli i rregullimit) të printuar në procedurën 2) në tryezën e dokumentit. Vendoseni imazhin e ngjitjes së ngjyrave në mënyrë që vijat e holla të jenë në anën e majtë. Në atë kohë, vendosni 5 fletë letër të bardhë mbi imazhin e printuar të ngjitjes së ngjyrave (modeli i rregullimit).

4. Zgjidhni objektivin [FACTORY] (FABRIKË) dhe shtypni butonin [EXECUTE] (EKZEKUTO).
   Kur balanca e ngjyrave personalizohet me rregullimin manual të balancës së ngjyrave (SIM46-21) sipas kërkesës së përdoruesit dhe balanca e ngjyrave regjistrohet me SIM63-7 si objektivi i shërbimit, nëse kërkohet që balanca e ngjyrave të rregullohet, zgjidhni objektivin [SER- VICE] (SHËRBIM).
   Rregullimi i balancës së ngjyrave të kopjes ekzekutohet automatikisht dhe printon imazhin e ngjitjes së kontrollit të balancës së ngjyrave.
   Nëse ka ndonjë vijë ose printim të paqartë në modelin e kontrollit të printuar, kontrolloni motorin e printimit për ndonjë problem.

5. Shtypni butonin [EXECUTE] (EKZEKUTO).
   Imazhi i ngjitjes së ngjyrave të printerit (modeli i rregullimit) printohet. (Zgjidhet automatikisht letra A4/11" x 8.5" ose A3/11" x 17".)
6. Vendosni letrën e imazhit të ngjitjes së ngjyrave (modeli i rregullimit) të printuar në procedurën 5) në tryezën e dokumentit.
   Vendosni letrën e imazhit të ngjitjes së ngjyrave (modeli i rregullimit) të printuar në procedurën 2) në tryezën e dokumentit. Vendoseni imazhin e ngjitjes së ngjyrave në mënyrë që vijat e holla të jenë në anën e majtë. Në atë kohë, vendosni 5 fletë letër të bardhë mbi imazhin e printuar të ngjitjes së ngjyrave (modeli i rregullimit).

7. Zgjidhni objektivin [FACTORY] (FABRIKË) dhe shtypni butonin [EXECUTE] (EKZEKUTO).
   Kur balanca e ngjyrave personalizohet me rregullimin manual të balancës së ngjyrave (SIM67-25) sipas kërkesës së përdoruesit dhe balanca e ngjyrave regjistrohet si objektivi i shërbimit me SIM67- 27, nëse balanca e ngjyrave rregullohet në atë balancë ngjyrash, zgjidhni objektivin [SERVICE] (SHËRBIM).
   Rregullimi i balancës së ngjyrave të printerit (hapi 1) kryhet automatikisht dhe imazhi i ngjitjes së kontrollit të balancës së ngjyrave printohet.
   Nëse ka ndonjë vijë ose printim të paqartë në modelin e kontrollit të printuar, kontrolloni motorin e printimit për ndonjë problem.

8. Shfaqet menyja e vendosjes fillestare të korrigjimit të imazhit gjysmëton. Shtypni butonin [OK] (OK).
   Kryhet vendosja fillestare e korrigjimit të imazhit gjysmëton.
9. Prisni derisa të shfaqet butoni [EXECUTE] (EKZEKUTO). Kur të shfaqet, shtypni atë.
   Kryhet korrigjimi i imazhit gjysmëton.
10. Kur shfaqet "COMPLETED THIS PROCEDURE" (KJO PROCEDURË ËSHTË PËRFUNDUAR), operacioni i rregullimit ka përfunduar.
    Anuloni SIM46-74.

Rezultati i rregullimit bëhet i vlefshëm vetëm kur të dyja rregullimet në modalitetin e kopjes dhe në modalitetin e printerit të jenë përfunduar.
Për shembull, nëse rregullimi i balancës së ngjyrave të kopjes (rregullimi automatik) kryhet dhe simulimi anulohet, rezultati i rregullimit është i pavlefshëm.

11. Kontrolloni balancën e ngjyrave dhe densitetin e kopjes. (Referojuni artikullit të balancës së ngjyrave dhe kontrollit të densitetit të kopjes.)
12. Kontrolloni balancën e ngjyrave dhe densitetin e printerit. (Referojuni artikullit të balancës së ngjyrave dhe kontrollit të densitetit të printerit.)

Nëse balanca e ngjyrave ose densiteti nuk është në nivelin e kënaqshëm edhe pas ekzekutimit të rregullimeve automatike dhe manuale, mund të ketë një shkak tjetër.
Zgjidhni shkakun, riparoni ose kryeni punët e nevojshme dhe përsëritni rregullimin nga fillimi.
Nëse balanca e ngjyrave ose densiteti nuk është i kënaqshëm, rregulloni balancën e ngjyrave të kopjes dhe printerit me SIM46-74.

5. Printimi/skanimi i imazhit jashtë qendrës, rregullimi i pozicionit të buzës kryesore.
   Përpara se të ekzekutoni këtë rregullim, sigurohuni që të kontrolloni artikujt e mëposhtëm.
   * Duhet të ketë një tabaka me letër A4 (LT) në të.
   1. Hyni në modalitetin SIM50-10.
   2. Zgjidhni një tabaka për futjen e letrës 1.
   3. Vendosni letër A4 (11 X 8.5) në tabakan 1 për futjen e letrës.
   4. Kontrolloni për të konfirmuar që dimensioni i brendshëm i modelit gjysmëton të printuar është 240 1.2 mm.
   5. Matni madhësinë e zonës së pavlefshme të modelit të rregullimit në drejtimin e kornizës së përparme/të pasme (sasia e zonës së pavlefshme të anës F) dhe atë në drejtimin e transportit (sasia e zonës së pavlefshme të buzës kryesore).
      Kontrolloni për të konfirmuar që të gjitha kushtet e mëposhtme janë të plotësuara.


Procedurat e llogaritjes dhe futjes së vlerave të rregullimit
(Shembull) Sasia e zonës së pavlefshme të buzës kryesore

1. Matni me inspektim vizual.
   → Rezultati i matjes: 4.5 mm
2. Llogaritni sasinë e zhvendosjes.
   Vlera e synuar është vlera e specifikimit (vlera e qendrës) prej 3 mm.
   * Për sasinë e zonës së pavlefshme të anës F, objektivi është 2 mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Llogaritni vlerën e rregullimit. Zbritni 5 nga sasia e zhvendosjes prej -0.5 mm.
   * Për sasinë e zhvendosjes prej 0.1 mm, vlera e rregullimit ndryshohet me 1.
   Kur vlera aktuale është 50:
   → [50 – 5 = 45]
4. Futni vlerën e rregullimit për SUB-CS1.
   → Futni [45].

6. Futni MAIN-CS1 (zona e pavlefshme e anës F) dhe SUB-CS1 (zona e pavlefshme e buzës kryesore) dhe shtypni butonin OK (OK).
   Futni vlerat e rregullimit të llogaritura për sasinë e zhvendosjes në MAIN-CS1/SUB-CS1 dhe shtypni butonin OK (OK). (Kursori mund të përdoret në vend të butonit.)
7. Pasi të keni futur vlerat e rregullimit, printoni përsëri dhe kontrolloni për të konfirmuar që shumat e shmangies janë rregulluar në intervalin e synuar.

BP-DE12/DE13/DE14 Sirtar letrash

(STAND/550/2x550/3x550 Sirtar letrash)

Shpaketimi

Përpara instalimit, sigurohuni që të fikni çelësat e funksionimit dhe fuqisë kryesore dhe shkëputni spinën e energjisë nga priza. Sigurohuni dy herë që llamba e të dhënave në panelin e funksionimit të mos ndizet ose pulsojë kur kryeni instalimin.

Kontrolli i artikujve të paketuar

Nr.	Emri	Sasia
1	Njësia e tavolinës	1
2	Vida fiksimi (M4 x 8)	4
3	Rregullues i djathtë	1

Instalimi

Rregullimi i pozicionit të rregulluesit

1. Vendosni rregulluesin e djathtë (Artikulli i paketuar Nr. 3)


Shënim
Nëse opsioni në vijim nuk është instaluar në të njëjtën kohë, rregulluesi duhet të instalohet.

• Tabaka me kapacitet të madh
• Përfundues (1k)
• Përfundues me kapëse (1K)
• Përfundues (3K)
• Përfundues me kapëse (3K)

Për të siguruar sigurinë, futni rregulluesin e djathtë derisa të kyçet.

2. Ktheni çdo rregullues për të fiksuar njësinë e tavolinës.


Lidhja e njësisë kryesore dhe njësisë së tavolinës

1. Vendoseni njësinë kryesore në njësinë e tavolinës.

Përdorni fuqinë e katër personave ose më shumë për të ngritur njësinë kryesore.

Vendoseni njësinë kryesore në njësinë e tavolinës ngadalë duke përshtatur linjat e jashtme. Kontrolloni për t'u siguruar që kunja e pozicionimit në krye të njësisë së tavolinës të jetë e angazhuar në mënyrë të sigurt në brazdën e pozicionimit të njësisë kryesore.

2. Hiqni tabakanë 1 dhe tabakanë 2.

3. Ngrihuni pllakat e lidhjes në anët e djathta dhe të majta të anës së përparme të njësisë së tavolinës dhe fiksojini ato me vida fiksimi (Artikulli i paketuar Nr. 2).

4. Vendosni tabakanë 1 dhe tabakanë 2.

5. Hiqni mbulesën e pjesës së pasme të trupit kryesor. Dhe fiksojini ato me vida fiksimi (Artikulli i paketuar Nr. 2). Ktheni mbulesat e vogla.


Lëshoni kyçin

1. Tërhiqeni jashtë çdo tabaka. Kthejeni dhe hiqeni materialin e fiksimit dhe hiqni fletën e kujdesit.
   Vendosni materialin e fiksimit të hequr në pozicionin e treguar në figurë për ruajtje.
   Mbyllni kasetën që u tërhoq jashtë.


Përpara se të ndizni energjinë, kontrolloni për t'u siguruar që materiali i fiksimit të tabakasë të jetë i shkëputur. Nëse energjia ndizet pa shkëputur materialin e fiksimit, mund të rezultojë një problem.

Lidhja e lidhësit

1. Hiqni mbulesën nga ana e pasme e makinës.

2. Lidheni lidhësin.

3. Ndani bazën e mbulesës në pinca.

4. Vendosni mbulesën.


Rregullimi

Përpara instalimit, sigurohuni që të fikni çelësat e funksionimit dhe fuqisë kryesore dhe shkëputni spinën e energjisë nga priza. Sigurohuni dy herë që llamba e të dhënave në panelin e funksionimit të mos ndizet ose pulsojë kur kryeni instalimin.

Ndizni energjinë e njësisë kryesore

1. Lidheni spinën e energjisë të makinës me prizën e energjisë dhe ndizni çelësin e energjisë kryesore dhe çelësin e energjisë të panelit të funksionimit.

Shënim
Për vendosjen e madhësisë së tabakasë, referojuni "Konfigurimi i madhësisë së tabakasë".

Rregullimi i imazhit jashtë qendrës

Shënim
Pozicioni i buzës kryesore të imazhit dhe vlera e rregullimit jashtë qendrës të njësisë së tavolinës janë vendosur në vlerën mesatare kur dërgohen nga fabrika.
Prandaj, ky rregullim duhet të kryhet vetëm kur merret vendimi për ta ekzekutuar atë përmes kontrollit të imazhit të printuar.

* Duhet të ketë një tabaka me letër A4 (LT) në të.

1. Hyni në modalitetin SIM50-10.
2. Zgjidhni një burim ushqimi letre "3" (CS2).
3. Vendosni letër A4 (11 X 8,5) në tabakanë e ushqimit të letrës CS2.
4. Kontrolloni për të konfirmuar që dimensionet e brendshme të modelit të printuar gjysmë toni janë 240 1,2 mm.
   Nëse kushti i mësipërm nuk është i plotësuar, ndiqni dhe përsëritni procedurat e ADJ4A (Manuali i shërbimit) derisa të merret një rezultat i kënaqshëm.
5. Matni madhësinë e zonës boshe të modelit të rregullimit në drejtimin e kornizës së përparme/të pasme (sasia boshe e anës F) dhe atë në drejtimin e transportit (sasia boshe e buzës kryesore).
   Kontrolloni për të konfirmuar që të gjitha kushtet e mëposhtme janë të plotësuara.


Procedurat e llogaritjes dhe hyrjes së vlerave të rregullimit
(Shembull) Sasia boshe e buzës kryesore

1. Matni me inspektim vizual. Rezultati i matjes: 4,5 mm
2. Llogaritni sasinë e zhvendosjes.
   Vlera e synuar është vlera e specifikimit (vlera qendrore) prej 3 mm.
   * Për sasinë boshe të anës F, objektivi është 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Llogaritni vlerën e rregullimit. Zbritni 5 nga sasia e zhvendosjes prej -0,5 mm.
   * Për sasinë e zhvendosjes prej 0,1 mm, vlera e rregullimit ndryshohet me 1.
   → Kur vlera aktuale është 50: [50 – 5 = 45]
4. Futni vlerën e rregullimit për SUB-CS2/CS3/CS4. Futni [45].

6. Futni MAIN-CS2 (boshe anës F) dhe SUB-CS2 (boshe buzës kryesore) dhe shtypni butonin OK. Futni vlerat e llogaritura të rregullimit për sasinë e zhvendosjes në MAIN-CS2/SUB-CS2 dhe shtypni butonin OK. (Kursori mund të përdoret në vend të butonit.)
7. Pasi të keni futur vlerat e rregullimit, printoni përsëri dhe kontrolloni për të konfirmuar që sasitë e shmangies janë rregulluar në intervalin e synuar.

Kryeni procedurat 4) deri në 7) për çdo tabaka ushqimi letre.

BP-DE15 Sirtar letre

(STAND/550&2100 Sirtar letre)

Shpaketimi

Nëse lidhësi hiqet së pari, ai mund të dëmtohet gjatë procedurave të instalimit. Prandaj, mbajeni të paketuar gjatë çpaketimit dhe çpaktojeni vetëm kur të lidhni lidhësin me makinën.

Kontrolli i artikujve të paketuar

Nr.	Emri	Sasia
1	Njësia e tavolinës	1
2	Vida fiksimi (M4 x 8)	4
3	Rregulluesi i djathtë	1

Instalimi

Përpara instalimit, sigurohuni që të fikni si çelësat e funksionimit, ashtu edhe ato kryesore dhe shkëputeni spinën e energjisë nga priza e energjisë. Sigurohuni dyfish që llamba e të dhënave në panelin e funksionimit të mos ndizet ose pulsojë kur kryeni instalimin.

Rregullimi i pozicionit të rregulluesit

1. Bashkangjit rregulluesin e djathtë (Artikulli i paketuar Nr. 3)


Shënim
Nëse opsioni i mëposhtëm nuk është instaluar në të njëjtën kohë, rregulluesi duhet të instalohet.

• TABAKA ME KAPACITET TË MADH
• PËRFUNDUESI (1k)
• PËRFUNDUESI I QEPJES SË SHALËS (1K)
• PËRFUNDUESI (3K)
• PËRFUNDUESI I QEPJES SË SHALËS (3K)

Për të siguruar sigurinë, futeni rregulluesin e djathtë derisa të kyçet.

2. Ktheni çdo rregullues për të fiksuar njësinë e tavolinës.

Lidhja e njësisë kryesore dhe e njësisë së tavolinës

1. Vendoseni njësinë kryesore në njësinë e tavolinës.

Përdorni fuqinë e njeriut prej katër personash ose më shumë për të ngritur njësinë kryesore.

Vendoseni njësinë kryesore në njësinë e tavolinës ngadalë duke përshtatur linjat e jashtme. Kontrolloni për t'u siguruar që kunja e pozicionimit në majë të njësisë së tavolinës është e angazhuar mirë në brazdën e pozicionimit të njësisë kryesore.

2. Hiqeni tabakanë 1 dhe tabakanë 2.

3. Ngrijini pllakat e lidhjes në anët e djathta dhe të majta të anës së përparme të njësisë së tavolinës dhe fiksojini me vidat e fiksimit (Artikulli i paketuar Nr. 2).

4. Bashkangjitni tabakanë 1 dhe tabakanë 2.

5. Hiqeni mbulesën e vogël të anëve të djathta dhe të majta të pjesës së pasme të trupit kryesor. Dhe fiksojini me vidat e fiksimit (Artikulli i paketuar Nr. 2). Kthejeni mbulesën e vogël.


Lëshojeni kyçin

1. Tërhiqeni tabakanë. Kthejeni dhe hiqeni materialin e fiksimit dhe hiqeni fletën e kujdesit.
   Bashkangjiteni materialin e fiksimit të hequr në pozicionin e treguar në figurë për ruajtje.

2. Tërhiqeni çdo tabaka tandem. Kthejeni dhe hiqeni materialin e fiksimit dhe hiqeni fletën e kujdesit.
   Bashkangjiteni materialin e fiksimit të hequr në pozicionin e treguar në figurë për ruajtje.
   Mbylleni tabakanë që u tërhoq.


Përpara se të ndizni energjinë, kontrolloni për t'u siguruar që materiali i fiksimit të tabakasë është shkëputur. Nëse energjia ndizet pa e shkëputur materialin e fiksimit, mund të rezultojë një problem.

Lidhja e lidhësit

1. Hiqeni mbulesën nga ana e pasme e makinës.

2. Lidheni lidhësin.

3. Ndajeni bazën e mbulesës në darë.

4. Bashkangjiteni mbulesën.


Ndizeni energjinë e njësisë kryesore

1. Lidheni spinën e energjisë së makinës me prizën e energjisë dhe ndizni çelësin kryesor të energjisë dhe çelësin e energjisë së panelit të funksionimit.

Konfigurimi i tabakasë

1. Cilësimet e sistemit
   1. Trokitni çelësin [Initial Installation Settings] (Cilësimet fillestare të instalimit) në panelin me prekje.
   2. Trokitni [Tray Settings] (Cilësimet e tabakasë) për cilësimet përkatëse. Konfiguroni llojin e letrës, madhësinë e letrës dhe Feeding Approved Job (Punën e aprovuar të ushqimit) për çdo tabaka. Prekni çelësin [Tray Settings] (Cilësimet e tabakasë) për të shfaqur listën e tabakasë dhe cilësimet aktuale.
   3. Trokitni çelësin e tabakasë përkatëse për të shfaqur ekranin e cilësimeve. Artikujt e cilësimeve janë siç janë renditur më poshtë:

Artikujt e cilësimeve	Përshkrimi
Lloji	Zgjidhni llojin e letrës që do të përdoret. Lloji i llojit të letrës së zgjedhur ndryshon në varësi të tabakasë.
Madhësia	Zgjidhni madhësinë e letrës që do të përdoret. Madhësia e zgjedhur ndryshon në varësi të tabakasë. Madhësia e zgjedhur mund të jetë e kufizuar në varësi të tabakasë së zgjedhur në Llojin e mësipërm. Nëse tabakaja e duhur nuk është në listë, zgjidhni [Size Input] (Hyrja e madhësisë) dhe caktoni madhësinë drejtpërdrejt. (Kjo lejohet vetëm për Bypass Tray.)
Feeding Approved Job (Puna e aprovuar e ushqimit)	Zgjidhni modalitetin e punës së aprovuar. Çaktivizojeni veçorinë që nuk dëshironi të kryeni një punë duke përdorur tabakanë e zgjedhur. [Fax] dhe [Internet Fax] nuk mund të zgjidhen nëse [Type] (Lloji) është vendosur në çdo gjë tjetër përveç Letrës së thjeshtë, Letrës së ricikluar, Letrës me ngjyrë ose Llojit të përdoruesit.

2. Cilësimi i madhësisë së tabakasë
   1. Tabaka 2
      1. Tërhiqeni tabakanë e letrës.
         Tërhiqeni tabakanë butësisht derisa të ndalet.
         Hiqeni letrën e ngarkuar në tabaka.
      2. Rregulloni pllakat udhëzuese A dhe B duke shtrydhur levat e kyçjes së tyre dhe duke i rrëshqitur ato për të përputhur dimensionet gjatësore dhe tërthore të letrës që do të ngarkohet.
         Pllakat udhëzuese A dhe B mund të rrëshqiten. Rrëshqitni secilën pllakë udhëzuese duke shtrydhur levën e kyçjes së saj për t'u rregulluar në madhësinë e letrës.

   2. Tabaka 3 (A4/LT)
      1. Tërhiqeni tabakanë e ushqimit të letrës Tandem.
      2. Hiqeni pllakën e rregullimit të tabakasë Tandem duke shtypur një grep.

      3. Futeni shefin e pllakës Adjust në vrimat në pllakën e rregullimit të tabakasë Tandem për madhësinë e duhur.

      4. Shtyjeni tabakanë e ushqimit të letrës Tandem.
   3. Tabaka 4 (A4/LT/B5)
      1. Tërhiqeni tabakanë e ushqimit të letrës Tandem.
      2. Hiqeni pllakën e rregullimit të tabakasë Tandem duke shtypur një grep.

      3. Futeni shefin e pllakës Adjust në vrimat në pllakën e rregullimit të tabakasë Tandem për madhësinë e duhur.

      4. Vendoseni pllakën e rregullimit të skajit të pasmë B5 për të vendosur për madhësinë A4/LT. Ngrijeni pllakën e rregullimit për të vendosur për madhësinë B5.

      5. Shtyjeni tabakanë e ushqimit të letrës Tandem.
3. Cilësimi i madhësisë
   Ekzekutoni SIM26-2 "Size setting" (Cilësimi i madhësisë) me operacionet kryesore të njësisë kryesore.
   1. Menuja e zgjedhjes së madhësisë së tavolinës me kapacitet të madh shfaqet në ekranin e mesazhit të funksionimit.
   2. Zgjidhni një buton të madhësisë për t'u vendosur në ekranin e mesazhit.

Rregullimi i zhvendosjes nga qendra e imazhit

Shënim
Pozicioni i skajit kryesor të imazhit dhe vlera e rregullimit të zhvendosjes nga qendra e njësisë së tavolinës janë vendosur në vlerën mesatare kur dërgohen nga fabrika.
Prandaj, ky rregullim duhet të kryhet vetëm kur merret vendimi për ta ekzekutuar atë duke kontrolluar imazhin e printuar.

* Duhet të ketë një tabaka me letër A4 (LT) në të.

1. Ekzekutoni SIM50-10.
2. Zgjidhni një burim ushqimi letrash "3" (CS2).
3. Vendoseni letrën A4 (11 X 8,5) në tabakanë e ushqimit të letrës CS2.
4. Kontrolloni për të konfirmuar që dimensioni i brendshëm i modelit të gjysmë tonit të printuar është 240 1,2 mm.
   Nëse kushti i mësipërm nuk plotësohet, ndiqni dhe përsëritni procedurat e ADJ4A (Manuali i servisit) derisa të arrihet një rezultat i kënaqshëm.
5. Matni madhësinë e zonës së zbrazët të modelit të rregullimit në drejtimin e kornizës së përparme/të pasme (sasia e zbrazët e anës F) dhe atë në drejtimin e transportit (sasia e zbrazët e skajit kryesor).
   Kontrolloni për të konfirmuar që të gjitha kushtet e mëposhtme plotësohen.


Procedurat e llogaritjes dhe hyrjes së vlerave të rregullimit
(Shembull) Sasia e zbrazët e skajit kryesor

1. Matni me inspektim vizual. Rezultati i matjes: 4,5 mm
2. Llogaritni sasinë e zhvendosjes.
   Vlera e synuar është vlera e specifikimit (vlera qendrore) prej 3 mm.
   * Për sasinë e zbrazët të anës F, objektivi është 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Llogaritni vlerën e rregullimit. Zbrisni 5 nga sasia e zhvendosjes prej -0,5 mm.
   * Për sasinë e zhvendosjes prej 0,1 mm, vlera e rregullimit ndryshon me 1.
   → Kur vlera aktuale është 50:
   [50 – 5 = 45]
4. Futeni vlerën e rregullimit për SUB-CS2.
   → Futeni [45].

6. Futeni MAIN-CS2 (sasia e zbrazët e anës F) dhe SUB-CS2 (sasia e zbrazët e skajit kryesor) dhe trokitni butonin OK.
   Futeni vlerat e rregullimit të llogaritura për sasinë e zhvendosjes në MAIN-CS2/SUB-CS2 dhe trokitni butonin OK. (Kursori mund të përdoret në vend të butonit.)
7. Pas futjes së vlerave të rregullimit, printoni përsëri dhe kontrolloni për të konfirmuar që sasitë e shmangies janë rregulluar në intervalin e synuar.

Kryeni procedurat 4) deri në 7) për çdo tabaka ushqimi letrash.

BP-LC10 TAVA ME KAPACITET TË MADH

Shpaketimi

Nëse lidhësi hiqet i pari, ai mund të dëmtohet gjatë procedurave të instalimit. Prandaj, mbajeni të paketuar gjatë çpaketimit dhe çpaketojeni vetëm kur të lidhni lidhësin me makinën.

Kontrolli i artikujve të paketuar

Nr.	Emri	Sasia
1	Tava me kapacitet të madh	1
2	Pllaka e sipërme e montimit	2
3	Njësia lidhëse	1
4	Vidë fiksimi A (Rondelë gjashtëkëndore S-e ngushtë M4x18)	4
5	Vidë fiksimi B (Rondelë gjashtëkëndore S-e ngushtë M4x12)	2
6	Vidë fiksimi C (Kupë M4x8)	1
7	Fletë udhëzuese LCC	1

Instalimi

Përpara instalimit, sigurohuni që të fikni si çelësin e funksionimit, ashtu edhe çelësin kryesor të energjisë dhe shkëputni spinën e energjisë nga priza. Sigurohuni dyfish që llamba e të dhënave në panelin e funksionimit të mos ndizet ose të pulsojë kur kryeni instalimin.

Lirojeni bravën

1. Hiqni vidën e fiksimit të tavolinës së furnizimit me letër.


SHËNIM: Përpara se të ndizni energjinë, kontrolloni që të siguroheni që vida e fiksimit të tabakasë është hequr. Nëse energjia ndizet pa hequr vidën e fiksimit, mund të rezultojë një problem.

Lidhja e njësisë kryesore dhe tabakasë me kapacitet të madh

1. Bashkangjitni pllakën e sipërme të montimit (Artikulli i paketuar Nr.2) në anën e djathtë të njësisë kryesore me vidën e fiksimit A (Artikulli i paketuar Nr.4). Kur instaloni, vendoseni seksionin e gomës ( ) të pllakës së sipërme të montimit në anën e poshtme.
   Shënim
   Nëse është instaluar rregulluesi i duhur, hiqeni atë.

2. Hiqeni kapakun e derës së djathtë nga makina.

3. Bashkangjitni fletën udhëzuese LCC (Artikulli i paketuar Nr.7) mbi udhëzuesin e hyrjes së letrës.
   Pastroni sipërfaqen e fletës udhëzuese LCC me alkool.


4. Hiqni vidat e fiksimit (1 copë) të makinës dhe hiqni kapakun e vidës. Dhe hiqeni kapakun e poshtëm të djathtë.

5. Fiksoni përkohësisht vidën e fiksimit B (Artikulli i paketuar Nr.5) në mes.

6. Futeni vidën B të fiksuar përkohësisht në vrimën kyçe në njësinë e lidhjes dhe fiksoni përkohësisht njësinë e lidhjes.

7. Fiksoni vidën tjetër të fiksimit B dhe shtrëngoni vidën B të fiksuar përkohësisht në mënyrë të sigurt.

8. Bashkangjitni kapakun e poshtëm të djathtë përsëri në njësinë kryesore.

9. Fiksoni vidën e fiksimit dhe bashkangjitni kapakun e vidës përsëri në njësinë kryesore.

10. Ndërsa ngrini seksionin e shënuar me futeni njësinë e lidhjes në tabakanë me kapacitet të madh dhe fiksoni vidën e fiksimit C (Artikulli i paketuar Nr.6) në shenjën A në njësinë e lidhjes.


Rregullimi i lartësisë

1. Vendoseni tabakanë me kapacitet të madh më afër njësisë kryesore.

2. Kontrolloni që të siguroheni që brinja e kontrollit të rregullimit të lartësisë së tabakasë me kapacitet të madh dhe vija e boshtit të pllakës së sipërme të montimit të montuar në njësinë kryesore janë në të njëjtën vijë.

3. Nëse nuk kërkohet rregullimi i lartësisë, futeni më tej tabakanë me kapacitet të madh.
   Nëse kërkohet rregullimi i lartësisë, kryeni procedurën e rregullimit nga 4).

4. Lirojeni vidën e rregullimit në anën F.
   SHËNIM: Përdorni vidën e rregullimit në anën e përparme për rregullimin. Mos e prekni vidën në anën e pasme.
   SHËNIM: Nëse vida lirohet ose hiqet kur servisohet, sigurohuni që të ekzekutoni rregullimin e lartësisë C pas përfundimit të servisimit.

5. Në rast zhvendosjeje në të djathtë, shtypni seksionin e sipërm të përparmë dhe përshtateni brinjën e kontrollit të rregullimit të lartësisë, në mënyrë që të jetë në të njëjtën vijë me vijën e boshtit të pllakës së sipërme të montimit. Futeni tabakanë me kapacitet të madh në njësinë kryesore.

6. Në rast zhvendosjeje në të majtë, ngrini rrjetën, në mënyrë që brinja e kontrollit të rregullimit të lartësisë të jetë në të njëjtën vijë me vijën e boshtit të pllakës së sipërme të montimit dhe futeni tabakanë me kapacitet të madh.

7. Shtrëngoni vidën e liruar.


Lidhja e lidhësit

1. Hiqni kapakun e lidhësit.
   Mos e përdorni kapakun e lidhësit të hequr.

2. Lidheni lidhësin.
   Nëse nuk është instaluar kompleti i ngrohësit, nuk ka nevojë të lidhni lidhësin e ngrohësit me lidhësin.


Çelësi i madhësisë së letrës

1. Hiqeni kapakun e pasmë.

2. Hiqeni vidën e fiksimit (4 copë vida blu) në anën e sipërme dhe të poshtme të pllakës anësore F dhe pllakës anësore R.

3. Fusni anën e poshtme sipas shenjës së gdhendur në anën e poshtme të pllakës anësore F dhe pllakës anësore R. Shtrëngoni anën e sipërme dhe të poshtme duke përdorur vidat e fiksimit që hiqen.


4. Ndërrimi i pllakës së skajit të pasmë
   Hiqni vidat blu që fiksojnë respektivisht pllakën e sipërme dhe të poshtme të skajit të pasmë.

5. Fusni udhëzuesin e madhësisë sipas shenjës së gdhendur. Shtrëngoni anën e sipërme dhe të poshtme duke përdorur vidat e fiksimit që hiqen (A4).

6. Bashkangjitni kapakun e pasmë.


Ndizeni energjinë e njësisë kryesore

1. Lidheni spinën e energjisë së makinës me prizën e energjisë dhe ndizni çelësin kryesor të energjisë dhe çelësin e energjisë së panelit të funksionimit.

Vendosja e madhësisë

Ekzekutoni SIM26-2 "Vendosja e madhësisë" me veprimet kryesore të njësisë kryesore.

1. Menyja e zgjedhjes së madhësisë së tabakasë me kapacitet të madh shfaqet në ekranin e mesazhit të funksionimit.
2. Zgjidhni një buton madhësie për t'u vendosur në ekranin e mesazhit.

Rregullimi i imazhit jashtë qendrës

1. Rregullimi me simulimin
   Shënim
   Pozicioni i skajit kryesor të imazhit dhe vlera e rregullimit jashtë qendrës së tabakasë me kapacitet të madh janë vendosur në vlerën mesatare kur dërgohen nga fabrika.
   Prandaj, ky rregullim duhet të kryhet vetëm kur merret vendimi për ta ekzekutuar atë duke kontrolluar imazhin e printimit.
   * Duhet të ketë një tabaka me letër A4 (LT) në të.
   1. Ekzekutoni SIM50-10.
   2. Zgjidhni një burim furnizimi me letër "6" (LCC).
   3. Vendoseni letrën A4 (11 X 8.5) në tabakanë e furnizimit me letër LCC.
   4. Kontrolloni që të konfirmoni se dimensioni i brendshëm i modelit të gjysmë tonit të printuar është 240 1.2 mm.
      Nëse kushti i mësipërm nuk plotësohet, ndiqni dhe përsëritni procedurat e ADJ4A (Manuali i servisimit) derisa të arrihet një rezultat i kënaqshëm.
   5. Matni madhësinë e zonës së zbrazët të modelit të rregullimit në drejtimin e kornizës së përparme/të pasme (sasia e zbrazët e anës F) dhe atë në drejtimin e transportit (sasia e zbrazët e skajit kryesor).
      Kontrolloni që të konfirmoni se të gjitha kushtet e mëposhtme plotësohen.


Procedurat e llogaritjes dhe futjes së vlerave të rregullimit
(Shembull) Sasia e zbrazët e skajit kryesor

1. Matni me inspektim vizual.
   → Rezultati i matjes: 4.5 mm
2. Llogaritni sasinë e zhvendosjes. Vlera e synuar është vlera e specifikimit (vlera qendrore) prej 3 mm.
   * Për sasinë e zbrazët të anës F, synimi është 2 mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Llogaritni vlerën e rregullimit. Zbrisni 5 nga sasia e zhvendosjes prej -0.5 mm.
   * Për sasinë e zhvendosjes prej 0.1 mm, vlera e rregullimit ndryshon me 1.
   → Kur vlera aktuale është 50:
   [50 – 5 = 45]
4. Futeni vlerën e rregullimit për SUB-LC.
   → Futeni [45].

6. Futeni MAIN-LC (ana e zbrazët F) dhe SUB-LC (skaji kryesor i zbrazët) dhe trokitni lehtë butonin OK (OK).
   Futeni vlerat e llogaritura të rregullimit për sasinë e zhvendosjes në MAIN-LC/SUB-LC dhe trokitni lehtë butonin OK (OK). (Kursori mund të përdoret në vend të butonit.)
7. Pasi të futni vlerat e rregullimit, printoni përsëri dhe kontrolloni që të konfirmoni se sasia e shmangies është rregulluar në intervalin e synuar.

Kryeni procedurat 4) deri në 7) për çdo tabaka furnizimi me letër.

2. Rregullimi mekanik
   Meqenëse rregullimi jashtë qendrës kryhet gjatë transportit, në thelb nuk ka nevojë të kryhet ky rregullim. Megjithatë, nëse qendra zhvendoset, normalisht përdoret simulimi. Nëse zhvendosja nuk hiqet, kryeni procedurat e mëposhtme të rregullimit.
   1. Kur zhvendosja është në anën e përparme
      Për të rregulluar vijën e printimit në drejtimin A nga qendra e letrës siç tregohet në figurë:
      1. Lirojeni dy vida fiksimi (vida të kuqe) të pllakës së rregullimit të udhëzuesit të madhësisë së përparme/të pasme dhe zhvendoseni pllakën e rregullimit të udhëzuesit të madhësisë në drejtimin A (ana R) me sasinë e zhvendosjes dhe shtrëngoni vidat e kuqe të fiksimit (2 për secilën).
         Më pas bëni një kopje për të kontrolluar që të siguroheni se nuk ka më zhvendosje. Përsëritni procedurat derisa të mos ketë zhvendosje.

   2. Kur zhvendosja është në anën e pasme
      Për të rregulluar vijën e printimit në drejtimin B nga qendra e letrës siç tregohet në figurë:
      1. Lirojeni dy vida fiksimi (vida të kuqe) të pllakës së rregullimit të udhëzuesit të madhësisë së përparme/të pasme dhe zhvendoseni pllakën e rregullimit të udhëzuesit të madhësisë në drejtimin B (ana F) me sasinë e zhvendosjes dhe shtrëngoni vidat e kuqe të fiksimit (2 për secilën).
         Më pas bëni një kopje për të kontrolluar që të siguroheni se nuk ka më zhvendosje. Përsëritni procedurat derisa të mos ketë zhvendosje.


Tabaka ushqyese e gjatë MX-LT10

Shpaketimi

Kontrolli i artikujve të paketuar

Nr.	Emri	Sasia
1	Tabaka ushqyese e gjatë	1

Instalimi

Mos futni gishtin në pjesën e kapëses së tabakas.

Bashkangjitja e tabakas ushqyese të gjatë

1. Hapeni udhëzuesin e tabakas ushqyese të gjatë dhe kapeni atë në kyçin e tabakas ushqyese të gjatë.

2. Tërhiqeni jashtë udhëzuesin e makinës.

3. Kapeni tabakan ushqyese të gjatë në udhëzuesin e makinës.

4. Futeni udhëzuesin e makinës.


Kjo tabaka mund të përdoret vetëm për ushqimin e letrës së gjatë.

Mos lini letër të gjatë për një periudhë të gjatë kohore.

Ju mund të përdorni letër të gjatë me këtë tabaka.

Ndizeni energjinë e njësisë kryesore

1. Lidheni spinën e energjisë të makinës me prizën e energjisë dhe ndizeni çelësin kryesor të energjisë dhe çelësin e energjisë së panelit të funksionimit.

Cilësimi i tabakas

Përdorni SIM26-50 për të vendosur "Banner size print" (Printim me madhësi banderole) në 1.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Gjuhët e disponueshme
