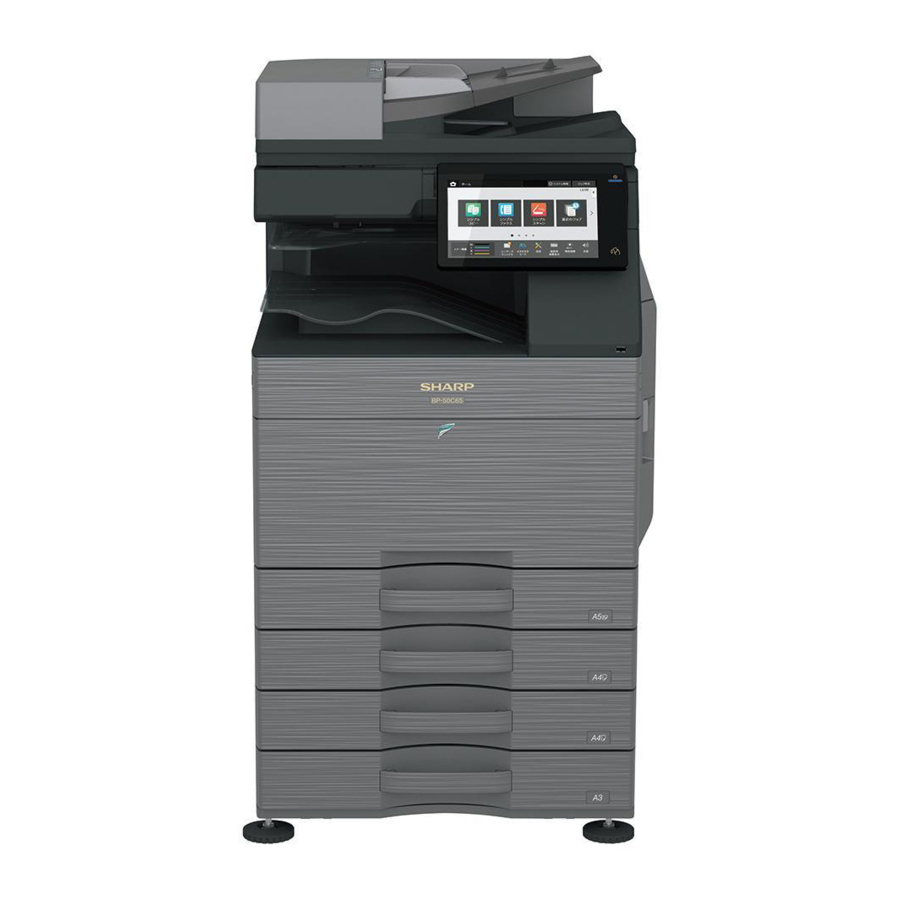

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 kézikönyv

Tartalom

KONFIGURÁCIÓ

Rendszerdiagram

KONFIGURÁCIÓ - Rendszerdiagram

Opciók listája

KONFIGURÁCIÓ - Opciók listája

STD: Alapfelszereltség
OPT: Telepíthető opció
*1: Opció bizonyos területen
*2: Nincs támogatás bizonyos területen

SZIMULÁCIÓ

Általános és cél

A szimulációs mód a következő funkciókkal rendelkezik, hogy megjelenítse a gép működési állapotát, azonosítsa a hiba helyét és okait egy korábbi szakaszban, és hatékonyan beállítsa és beállítsa a gépet a jobb szervizelhetőség érdekében.

  1. Különféle beállítások
  2. A specifikációk és funkciók beállítása
  3. Hibák megszüntetése
  4. Működés ellenőrzése
  5. Számlálók ellenőrzése, beállítás törlése
  6. A gép működési feltételei (működési hiszterézis) adatellenőrzés, törlés
  7. Különféle (beállítások, beállítás, működés, számlálók stb.) adatok átvitele.

A működési eljárások és kijelzők a gép kezelőpaneljének kialakításától függenek.

Szimulációs mód

Easy mode (könnyű mód) Megjeleníti az egyes kategóriákhoz tartozó általánosan használt szimulációkat, lehetővé téve a technikusok számára a beállítások egyszerű módosítását, a karbantartást és a beállításokat.
Classic mode (klasszikus mód) Az összes szimuláció szerepel a listában, és a fő kód, majd az al kód megadásával érhető el a korábbi modellsorozatok szerint.

Az egyes gombok funkciója

Az egyes gombok funkciója a szimulációban

No. Name Function
1 TEST key (TESZT gomb) Change test mode (teszt mód váltása)
2 Mode setting key (Módbeállítás gomb) Change Easy mode, Classic mode (Könnyű mód, Klasszikus mód váltása)
3 Language setting key (Nyelvbeállítás gomb) Change language in simulation mode (nyelv váltása szimulációs módban)
4 INFO key (INFO gomb) Display operation of current display (a jelenlegi kijelző működésének megjelenítése)
5 EXIT key (KI gomb) Exit from simulation mode (kilépés a szimulációs módból)
6 BACK key (VISSZA gomb) Back to the previous display (vissza az előző kijelzőre)
7 Clear key (Törlés gomb) Clear input value (bemeneti érték törlése)

A szimuláció elindítása

Belépés a szimulációs módba.

  1. Érintse meg duplán a HOME ke (kezdőlap gombot)
  2. Érintse meg a Ver kijelző részt (10 gombos mód beviteli mód képernyő)
    A szimuláció elindítása - 1. lépés
  3. Érintse meg a (#) gombot → Csillag (*) gombot → Törlés gombot → Csillag (*) gombot → Készen áll a szimuláció fő kódjának bevitelére.
    A szimuláció elindítása - 2. lépés

FŐEGYSÉG

Kicsomagolás

  1. Vágja el a polipropilén szalagokat.
  2. Távolítsa el a felső burkolatot, a párnázó anyagokat és a főegység burkolatát.
  3. Távolítsa el az F -add elemet. Távolítsa el a főegység vinil zacskóját.
  4. Húzza ki a fogantyúkat.
    A főegység kicsomagolása – 1. lépés
  5. Lassan emelje fel a főegységet 4 ember segítségével, és óvatosan helyezze egy sík és biztonságos helyre.
    A főegység kicsomagolása – 2. lépés

A rögzítőszalag és a védőanyag eltávolítása

A rögzítőszalag és a védőanyag eltávolítása

  1. Nyissa ki az elülső fedelet, és távolítsa el a szilikagélt.
  2. Nyomja befelé a használt toner tartály mindkét végén lévő reteszelőkart, és húzza felfelé a használt toner tartályt.
    Rögzítőszalag és védőanyag eltávolítása – 1. lépés
  3. Távolítsa el a szalagot a használt toner tartályról.
    * A szalagot a gép mozgatásakor használják, ezért szükség szerint tartsa meg.
    Rögzítőszalag és védőanyag eltávolítása – 2. lépés
  4. Győződjön meg arról, hogy a reteszelő kar a nyíl által jelzett helyzetbe került.
    Rögzítőszalag és védőanyag eltávolítása – 3. lépés
  5. Távolítsa el a védőanyagot.
  6. Nyissa ki a jobb oldali ajtót.
  7. Távolítsa el az átviteli egység rögzítőanyagát (4 helyen) és a címkét.
    Rögzítőszalag és védőanyag eltávolítása – 4. lépés

A csomagolt elemek ellenőrzése

Sz. Név Mennyiség
1 Kezelési kézikönyv 1
2 Védőfólia 1

Zár kioldása

  1. A tálca forgólemezének zárolásának kioldása
    1. Húzza ki a tálcát. Fordítsa el a rögzítőanyagot, és távolítsa el. Távolítsa el a figyelmeztető címkét.
      Rögzítse az eltávolított rögzítőanyagot az ábrán látható helyzetbe a későbbi használatra.
      Zárja be a kihúzott tálcát.
      A tálca forgólemezének zárolásának kioldása a főegységen
  2. Szkenner (2/3 tüköregység) zárolásának kioldása
    1. Távolítsa el az optikai egység rögzítőcsavarját, és távolítsa el a jegyzetcímkét.
    2. Rögzítse a védőfóliát. (Csomagolt elem sz. 2)

Telepítés


Ha opcionális papíradagoló asztalt csatlakoztat a géphez, csomagolja ki és szerelje fel a papíradagoló asztalt, majd csomagolja ki a gépet.
Helyezze a gépet biztonságosan az opcionális asztalra, és hajtsa végre a gép telepítési eljárásait.
Helyezze a gépet szilárdan és biztonságosan az opcionális asztalra.

Ezeket a modelleket a hívóval együtt szállították a hívóegységbe zárva, és a SIM25-2 el lett végezve. Ezért NE hajtsa végre a SIM25-2-t a gép telepítésekor.

Ha a SIM25-2 végrehajtásra került, cserélje ki az összes hívót újakkal, és hajtsa végre a SIM25-2-t. Ha a gépet az új hívó cseréje nélkül használták, akkor a probléma az élettartam teljesítményével kapcsolatos lehet.

Toner kazetta beszerelése

  1. Rázza meg a toner kazettát vízszintesen többször
  2. Nyissa ki az elülső fedelet, és helyezze be az egyes toner kazettákat


Ügyeljen arra, hogy a színes kazettát a megfelelő helyzetbe szerelje be. Kerülje a különböző színű helyzetbe történő beszerelést.


Ne erőltesse a toner kazetta behelyezését.
Nyomja be, amíg a kazetta biztonságosan a helyére nem rögzül.


Az egyes színek toner kazettájának felszerelési helye

Az LSU porálló üvegének tisztítása


A transzfer szalagról, a redőnyről vagy más szomszédos alkatrészről származó por a szállítás vagy a telepítés során az LSU-ra eshet. Az képminőség ellenőrzése előtt feltétlenül tisztítsa meg a porálló üveget.

  1. Vegye le az LSU tisztítórudat az elülső fedélről.
    Az LSU porálló üvegének tisztítása – 1. lépés
  2. Fordítsa lefelé a tisztítórúd filc oldalát, és helyezze be. Csúsztassa oda-vissza néhányszor az LSU porálló üvegének tisztításához.
    Az LSU porálló üvegének tisztítása – 2. lépés
  3. Tegye vissza az LSU tisztítórudat az elülső fedélre úgy, hogy a filc felfelé nézzen. Illessze be a kiemelkedést, és rögzítse három karommal.
    Az LSU porálló üvegének tisztítása – 3. lépés
  4. Helyezze fel a használt toner tartályt.
    Mindkét vége biztosan rögzítve van.
    Az LSU porálló üvegének tisztítása – 4. lépés
  5. Kapcsolja BE a főkapcsolót, majd zárja le az elülső fedelet.


A kimeneti tálca szekrény opcióhoz. A befejezőt vagy a kimeneti tálca szekrényt a gép bekapcsolása előtt fel kell szerelni, különben L4-11 kód jelenik meg.

  1. Kapcsolja BE a kezelőpanel főkapcsolóját.


A töltőhenger érintkezési műveletének ellenőrzése miatt ne működtesse a főegységet a bekapcsolás után 20 másodpercig.
* Ritka esetekben a JAM kijelző jelenhet meg, ha működtetik.
* Ha JAM kijelző jelenik meg, törölje a JAM-et a jobb oldali ajtó kinyitásával és bezárásával, és törölje a JAM előzményeit.

  1. Nyomja meg az OK (OK) gombot.
    Az LSU porálló üvegének tisztítása – 6. lépés
  2. Az MFP automatikusan újraindul, és belép a toner feltöltési műveletbe
    Ellenőrizze, hogy a "Toner feltöltése folyamatban" felirat jelenik-e meg, és várjon, amíg a kijelző eltűnik (30 másodperc - 4 percig tart)
    Megjegyzés
    Ez az eljárás a toner kazettából a DV egységbe történő tonerellátási művelet ellenőrzésére szolgál. A művelet időtartama a toner kazettában lévő toner mennyiségétől függ. A toner egyenetlen eloszlása és a toner kazetta belső állapota.

Papíradagoló tálca beállítása

  1. Rendszerbeállítás
    1. Érintse meg a [SETTINGS] (BEÁLLÍTÁSOK) gombot.
    2. Érintse meg az [Init. Install Settings] (Telepítési beállítások inicializálása) gombot.
    3. Érintse meg a [Password] (Jelszó) gombot a Rendszergazdai bejelentkezésnél. Írja be a jelszót a 10 gombbal. "admin"
    4. Érintse meg a [Paper Tray Settings] (Papírtálca beállításai) gombot a beállítások konfigurálásához. Ezek a beállítások határozzák meg a papír típusát, a papír méretét és az egyes papírtálcákhoz engedélyezett funkciókat. Amikor a [Tray Settings] (Tálca beállításai) gombot megérinti, megjelenik egy lista a tálcákról és a jelenlegi beállításokról.
    5. Érintse meg az [Each tray] (Minden tálca) gombot a fenti képernyőn a beállítások módosításához.
      A következő beállítások konfigurálhatók.
Elem Leírás
Típus Válassza ki a tálcába betöltött papír típusát. A választható papírtípusok papírtálcánként eltérőek.
Méret Válassza ki a papír méretét a listából. A választható papírméretek tálcánként eltérőek. A választható méretek a fenti papírtípustól is függhetnek.
Ha a kívánt méret nem jelenik meg a listában, válassza az [Custom Size] (Egyéni méret) lehetőséget, és közvetlenül adja meg a méretet (csak a bypass tálcához).
Engedélyezett adagolási feladat Válassza ki a használható módokat. Ha van olyan funkció, amelyet nem szeretne használni a kiválasztott tálcával, tiltsa le a funkciót. Ha a "Type" (Típus) más, mint a sima papír, az újrahasznosított papír, a színes papír vagy a felhasználói típus, a [Fax] (Fax) és az [Internet Fax] (Internet fax) nem választható ki.
  1. Tálca méretének beállítása
    1. Húzza ki a papírtálcát.
      Óvatosan húzza ki a tálcát, amíg meg nem áll.
      Ha papír maradt a tálcában, távolítsa el.
      Papírtálca méretének beállítása – 1. lépés
    2. Állítsa be az A és B vezetőlemezeket úgy, hogy összenyomja a reteszelő karjaikat, és elcsúsztatja őket a betöltendő papír függőleges és vízszintes méreteinek megfelelően.
      Az A és B vezetőlemezek csúsztathatók. Csúsztassa el az egyes vezetőlemezeket, miközben összenyomja a reteszelő karját.
      Papírtálca méretének beállítása – 2. lépés
    3. Állítsa be az A és B vezetőlemezeket a reteszelő karjaik összenyomásával
      Papírtálca méretének beállítása – 3. lépés

Specifikációk beállítása

Használja a SIM26-6-ot a gépek célállomásának beállításához.

SIM sz. Tartalom
26 6 A célállomás beállítására szolgál.

A célállomás beállításainak befejezése után módosítsa a beállított értékeket a következő beállítások testreszabásához.

SIM sz. Tartalom
26 3 Az auditor specifikációs módjának beállítására szolgál.
5 A teljes számláló és a karbantartási számláló számlálási módjának beállítására szolgál.
18 A toner megtakarítási mód IGEN/NEM beállítására szolgál (csak az Egyesült Királyságban és Japánban forgalmazott verziókban)
* Más célállomás verziók esetén ezt a beállítást a felhasználói program végzi.
29 A távoli firmware frissítési mód beállítására szolgál.
52 Annak beállítására szolgál, hogy IGEN/NEM számláljon-e, ha nem nyomtatható papírt vezetnek át az egyes számlálókon.

Képminőség-ellenőrzés

Végrehajtandó elemek

Hajtsa végre a következő elemeket.

Sz. Elem SIM
1 Nyomtató motor kép torzításának beállítása (Kézi beállítás) / OPC dob fázisának beállítása (Automatikus beállítás) / Színillesztés beállítása (Automatikus beállítás) 50-22
2 A másolat színegyensúlyának és sűrűségének ellenőrzése
3 A nyomtató színegyensúlyának/sűrűségének ellenőrzése 64-5

Ha a fenti tartalommal kapcsolatban hibák vannak a képen, hajtsa végre a következő tartalmakat, és ellenőrizze a képet.

Sz. Elem SIM
4 A másolat/nyomtató színegyensúlyának beállítása (Automatikus beállítás) 46-74
5 A nyomtatási/szkennelési kép központtól való eltérése, a vezetőél pozíciójának beállítása 50-10

Leírás

  1. Nyomtató motor kép torzításának beállítása (Kézi beállítás) / OPC dob fázisának beállítása (Automatikus beállítás) / Színillesztés beállítása (Automatikus beállítás)

Ez a beállítás egyszerre végzi el a nyomtató motor kép torzításának beállítását, az OPC dob fázisának beállítását és a színillesztés beállítását.

  1. Lépjen be a SIM50-22 módba.
  2. Nyomja meg az [EXECUTE] (végrehajtás) gombot.
    Az [EXECUTE] (végrehajtás) gomb kiemelve jelenik meg, és a képillesztés automatikus beállítása elindul. (A beállítás befejezése kb. 30 másodpercet vesz igénybe.)
  3. A beállítás befejezésekor az [EXECUTE] (végrehajtás) gomb visszatér a normál kijelzéshez, és a beállítási eredmény értéke megjelenik.
    Az egyes színek aktuális dőlésszintje megjelenik a SKEW (dőlés) kijelzőn.
    Nyomtató motor kép torzításának beállítása – 1. lépés
  4. Jegyezze fel a megjelenített dőlésszintet.
    (A dőlésszint értékének jelentése és a beállítási eljárás)
    * Ha a SKEW (dőlés) C, M és Y összes eleméhez az "OK" felirat jelenik meg, akkor nincs szükség a beállítás elvégzésére.
    * Ha az érték elején "R" látható, forgassa el az LSU dőlésbeállító csavart az óramutató járásával megegyező irányba.
    * Ha az érték elején "L" látható, forgassa el az LSU dőlésbeállító csavart az óramutató járásával ellentétes irányba.
    * A beállítócsavar elforgatásának mértéke megfelel az egyes beállítási értékeknek. A C, M és Y a kattintások számát jelzi. A megjelenített érték a tizedespontnál van kerekítve.
    * A "C, M és Y (SKEW)" a C, M és Y beállítócsavarok egyes beállítási kattintásainak számát mutatja.
    A ( ) tartalma
    MIAN, SUB: A képillesztés előző beállítási értékétől való eltérés.
    Példa:
    Ha ezúttal 105, az előző alkalommal pedig 103 volt, akkor 105.0 (+2.0) jelenik meg.
    SKEW: Az LSU dőlésbeállítási eredményének megítélése. OK vagy NG.
    PHASE: Az OPC dob előző fázisbeállítási értéke
  5. Ismételje meg a 2-4. lépéseket, és ellenőrizze, hogy a C, M és Y (SKEW) rendben vannak-e.
    Ha valamelyikük nem megfelelő, állítsa be a megfelelő szín LSU dőlésbeállító csavarjának elforgatásával.
    Nyomtató motor kép torzításának beállítása – 2. lépés


Ha a beállítást a K LSU dőlésbeállító csavarjának elforgatásával végezte el, a C, M és Y (SKEW) állapota megváltozik. A SIM50-22 végrehajtásával ellenőrizze, hogy a C, M és Y (SKEW) rendben vannak-e.
Ha rendellenesség lép fel, az "ERROR" (hiba) felirat jelenik meg.
Ebben az esetben ellenőrizze az egyes meghajtószakaszokat és a folyamatszakaszt.

  1. A másolat színegyensúlyának és sűrűségének ellenőrzése
    Módszer

    Készítsen másolatot a szürke tesztábrából (UKOG-0162FCZZ) és a szervizelési színtesztábrából (UKOG-0326FCZZ/UKOG-0326FC11), és ellenőrizze, hogy megfelelőek-e.
    1. Megjegyzés a színes másolási módban a színegyensúly és a sűrűség ellenőrzéséhez A másolat színegyensúlyának és sűrűségének ellenőrzéséhez használja a szürke tesztábrát (UKOG-0162FCZZ) és a szervizelési színtesztábrát (UKOG- 0326FCZZ/UKOG-0326FC11). Állítsa a másolási sűrűségi szintet "3"-ra a Szöveg/Nyomtatott fénykép módban (Kézi), és készítsen másolatot.
      Ekkor a felhasználói beállítási módban lévő összes színegyensúly-beállítást az alapértelmezettre (középre) kell állítani. Ezenkívül feltétlenül a megadott papírt használja a színekhez.
    2. Megjegyzés a monokróm másolási mód sűrűségének ellenőrzéséhez
      A sűrűség ellenőrzéséhez használja a szürke tesztábrát (UKOG-0162FCZZ). Állítsa a másolási sűrűségi szintet "Kézi 3"-ra a Szöveg/Nyomtatott fénykép módban (Kézi).
      Ezenkívül a felhasználói beállítási módban lévő összes színegyensúly-beállítást az alapértelmezettre (középre) kell állítani.

Képminőség-ellenőrzés – Szürke tesztábra
[Ellenőrizze a szürke tesztábrával (UKOG-0162FCZZ)]
A szürke tesztábrával végzett másolási sűrűség ellenőrzése során ellenőrizze, hogy a következő feltételek teljesülnek-e.


A szín (szürke) egyensúlyához használja a szervizelési színtesztábrát (UKOG- 0326FCZZ/UKOG-0326FC11) az ellenőrzéshez.

Képminőség-ellenőrzés – Szervizelési színtesztábra
[Ellenőrizze a szervizelési színtesztábrával (UKOG-0326FCZZ/UKOG- 0326FC11)]
A szervizelési színtesztáblával végzett másolási színegyensúly-ellenőrzés során ellenőrizze, hogy a következő feltételek teljesülnek-e.

  1. Színes másolat ellenőrzési elemei (Ellenőrizze, hogy a következők teljesülnek-e:)
    Képminőség-ellenőrzés – Színes másolat ellenőrzési elemei
    1. 12 üres terület van.
    2. Az illesztések (egy pont a fő szkenneléshez és egy pont az alszkenneléshez) nincsenek eltolva.
    3. Az 5.0 (5 pont) felbontás látható.
    4. A színbeli különbség a szürke egyensúlyban az F és az R oldal között nem olyan nagy.
    5. Nincsenek fehér és fekete csíkok.
    6. A színes szövegek tisztán reprodukálódnak.
    7. A tömör sűrűség nem olyan világos.
  2. Monokróm másolat ellenőrzési elemei (Ellenőrizze, hogy a következők teljesülnek-e:)
    Képminőség-ellenőrzés – Monokróm másolat ellenőrzési elemei
    1. 12 üres terület van.
    2. A 4.0 (5 pont) felbontás látható.
    3. A sűrűségbeli különbség az F és az R oldal között nem olyan nagy.
    4. Nincsenek fehér és fekete csíkok.
    5. A tömör sűrűség nem olyan világos.
    6. A fekete alacsony sűrűségű gradáció enyhén másolódik.
  1. A nyomtató színegyensúlyának/sűrűségének ellenőrzése
    Módszer

    A nyomtatási tesztminta nyomtatásához hajtsa végre a SIM64-5 parancsot.
    Képminőség-ellenőrzés – Színegyensúly/sűrűség ellenőrzése


Állítsa az egyes beállítási értékeket az alapértelmezettre, és nyomja meg az [EXECUTE] (végrehajtás) gombot. A nyomtatási tesztminta kinyomtatásra kerül.

A nyomtatási sűrűséget fokozatosan kell változtatni a világosabb szintről a sötétebb szintre. A sűrűség változtatásának iránya nem fordítható meg. Az egyes színek sűrűségi szintjének megközelítőleg azonos szinten kell lennie.

  1. A másolat/nyomtató színegyensúlyának és sűrűségének beállítása (Automatikus beállítás)


Ha nyomtatóopció van telepítve, feltétlenül hajtsa végre a fenti elemet.

  1. Lépjen be a SIM46-74 módba.
  2. Nyomja meg az [EXECUTE] (végrehajtás) gombot.
    A nagy sűrűségű folyamatvezérlés végrehajtásra kerül, és a másolati színfolt kép (beállítási minta) kinyomtatásra kerül. (Automatikusan kiválasztásra kerül az A4/11" x 8.5" vagy az A3/11" x 17" papír.)
  3. Helyezze a 2) lépésben kinyomtatott színfolt képet (beállítási mintát) a dokumentumtáblára.
    Helyezze a 2) lépésben kinyomtatott színfolt képet (beállítási mintát) a dokumentumtáblára. Helyezze el a színfolt képet úgy, hogy a vékony vonalak a bal oldalon legyenek. Ekkor helyezzen 5 lap fehér papírt a kinyomtatott színfolt képre (beállítási mintára).
  4. Válassza ki a [FACTORY] (gyári) célt, és nyomja meg az [EXECUTE] (végrehajtás) gombot.
    Ha a színegyensúlyt a kézi színegyensúly-beállítással (SIM46-21) testre szabták a felhasználó kérésének megfelelően, és a színegyensúlyt a SIM63-7 paranccsal szervizelési célként regisztrálták, akkor a színegyensúly beállításához válassza a [SER- VICE] (szerviz) célt.
    A másolási színegyensúly beállítása automatikusan végrehajtásra kerül, és kinyomtatja a színegyensúly-ellenőrző foltképet.
    Ha bármilyen csík vagy homályos nyomat van a kinyomtatott ellenőrző mintán, ellenőrizze, hogy nincs-e probléma a nyomtató motorral.
  5. Nyomja meg az [EXECUTE] (végrehajtás) gombot.
    A nyomtató színfolt képe (beállítási minta) kinyomtatásra kerül. (Automatikusan kiválasztásra kerül az A4/11" x 8.5" vagy az A3/11" x 17" papír.)
  6. Helyezze az 5) lépésben kinyomtatott színfolt képet (beállítási mintát) a dokumentumtáblára.
    Helyezze a 2) lépésben kinyomtatott színfolt képet (beállítási mintát) a dokumentumtáblára. Helyezze el a színfolt képet úgy, hogy a vékony vonalak a bal oldalon legyenek. Ekkor helyezzen 5 lap fehér papírt a kinyomtatott színfolt képre (beállítási mintára).
  7. Válassza ki a [FACTORY] (gyári) célt, és nyomja meg az [EXECUTE] (végrehajtás) gombot.
    Ha a színegyensúlyt a kézi színegyensúly-beállítással (SIM67-25) testre szabták a felhasználó kérésének megfelelően, és a színegyensúlyt szervizelési célként regisztrálták a SIM67- 27 paranccsal, akkor a színegyensúlynak erre a színegyensúlyra kell beállítania, válassza a [SERVICE] (szerviz) célt.
    A nyomtató színegyensúlyának beállítása (1. lépés) automatikusan végrehajtásra kerül, és kinyomtatja a színegyensúly-ellenőrző foltképet.
    Ha bármilyen csík vagy homályos nyomat van a kinyomtatott ellenőrző mintán, ellenőrizze, hogy nincs-e probléma a nyomtató motorral.
  8. A félhangkép korrekciójának kezdeti beállítási menüje megjelenik. Nyomja meg az [OK] gombot.
    A félhangkép korrekciójának kezdeti beállítása végrehajtásra kerül.
  9. Várjon, amíg az [EXECUTE] (végrehajtás) gomb meg nem jelenik. Amikor megjelenik, nyomja meg.
    A félhangkép korrekciója végrehajtásra kerül.
  10. Amikor a "COMPLETED THIS PROCEDURE" (az eljárás befejeződött) felirat jelenik meg, a beállítási művelet befejeződött.
    Szüntesse meg a SIM46-74 parancsot.


A beállítási eredmény csak akkor érvényes, ha a másolási módban és a nyomtatási módban is befejeződtek a beállítások.
Például, ha a másolási színegyensúly beállítása (automatikus beállítás) végrehajtásra kerül, és a szimuláció megszakad, a beállítási eredmény érvénytelen.

  1. Ellenőrizze a másolat színegyensúlyát és sűrűségét. (Tekintse meg a másolat színegyensúlyának és sűrűségének ellenőrzésével kapcsolatos elemet.)
  2. Ellenőrizze a nyomtató színegyensúlyát és sűrűségét. (Tekintse meg a nyomtató színegyensúlyának és sűrűségének ellenőrzésével kapcsolatos elemet.)

Ha a színegyensúly vagy a sűrűség még az automatikus és a kézi beállítások végrehajtása után sem megfelelő szintű, akkor más oka is lehet.
Hárítsa el az okot, javítsa meg vagy végezze el a szükséges munkákat, és ismételje meg a beállítást az elejétől.
Ha a színegyensúly vagy a sűrűség nem megfelelő, állítsa be a másolat és a nyomtató színegyensúlyát a SIM46-74 paranccsal.

  1. A nyomtatási/szkennelési kép központtól való eltérése, a vezetőél pozíciójának beállítása.
    A beállítás végrehajtása előtt feltétlenül ellenőrizze a következő elemeket.

    * Kell lennie egy tálcának, amelyben A4 (LT) papír van.
    1. Lépjen be a SIM50-10 módba.
    2. Válassza ki az 1. papíradagoló tálcát.
    3. Helyezzen A4 (11 X 8.5) papírt az 1. papíradagoló tálcára.
    4. Ellenőrizze, hogy a kinyomtatott félhangminta belső mérete 240 1.2 mm-e.
    5. Mérje meg a beállítási minta üres területének méretét az elülső/hátsó keret irányában (F oldal üres mennyisége) és a szállítás irányában (vezetőél üres mennyisége).
      Ellenőrizze, hogy a következő feltételek mindegyike teljesül-e.
      A nyomtatási/szkennelési kép központtól való eltérésének pozícióbeállítása

A beállítási értékek számítási és beviteli eljárásai
(Példa) A vezetőél üres mennyisége

  1. Mérje meg szemrevételezéssel.
    → Mérési eredmény: 4,5 mm
  2. Számítsa ki az eltolási mennyiséget.
    A célérték a 3 mm-es specifikációs érték (középérték).
    * Az F oldal üres mennyisége esetében a cél 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Számítsa ki a beállítási értéket. Vonjon ki 5-öt a -0,5 mm-es eltolási mennyiségből.
    * A 0,1 mm-es eltolási mennyiség esetében a beállítási érték 1-gyel változik.
    Ha az aktuális érték 50:
    → [50 – 5 = 45]
  4. Adja meg a SUB-CS1 beállítási értékét.
    → Adja meg a [45] értéket.
  1. Adja meg a MAIN-CS1 (F oldal üres) és a SUB-CS1 (vezetőél üres) értéket, és nyomja meg az OK gombot.
    Adja meg a MAIN-CS1/SUB-CS1 eltolási mennyiséghez kiszámított beállítási értékeket, és nyomja meg az OK gombot. (A kurzor a gomb helyett használható.)
  2. A beállítási értékek megadása után nyomtasson újra, és ellenőrizze, hogy az elkerülési mennyiségek a cél tartományra vannak-e beállítva.

BP-DE12/DE13/DE14 LAPMEZ-PAPÍRFIÓK

(ÁLLVÁNY/550/2x550/3x550 LAPMEZ-PAPÍRFIÓK)

Kicsomagolás

Fontos információ
A telepítés előtt feltétlenül kapcsolja ki a működést és a főkapcsolót is, és húzza ki a tápkábelt a fali aljzatból. Telepítéskor győződjön meg arról, hogy a kezelőpanelen lévő adatjelző lámpa nem világít, és nem is villog.

Csomagolt elemek ellenőrzése
A csomagolt elemek ellenőrzése

Sz. Megnevezés Mennyiség
1 Íróasztal egység 1
2 Rögzítőcsavarok (M4 x 8) 4
3 Jobb oldali állító 1

Telepítés

Az állító pozíciójának beállítása

  1. Rögzítse a jobb oldali állítót (3. számú csomagolt elem)
    BP-DE12/DE13/DE14 Állító pozíciójának beállítása

Megjegyzés
Ha a következő opció nincs telepítve egyszerre, az állítót telepíteni kell.

  • NAGY KAPACITÁSÚ TÁLCA
  • BEFEJEZŐ (1k)
  • NYEREG ÖLTÉSŰ BEFEJEZŐ (1K)
  • BEFEJEZŐ (3K)
  • NYEREG ÖLTÉSŰ BEFEJEZŐ (3K)

Fontos információ
A biztonság érdekében helyezze be a jobb oldali állítót, amíg az rögzül.

  1. Forgassa el az egyes állítókat az asztali egység rögzítéséhez.

A főegység és az asztali egység csatlakoztatása

  1. Helyezze a főegységet az asztali egységre.

Fontos információ
A főegység felemeléséhez használjon legalább négy ember erejét.
Főegység és asztali egység csatlakoztatása - 1. lépés

Fontos információ
Helyezze a főegységet lassan az asztali egységre a külső vonalak illesztésével. Ellenőrizze, hogy az asztali egység tetején lévő pozicionálócsap biztonságosan be van-e illesztve a főegység pozicionáló hornyába.
Főegység és asztali egység csatlakoztatása - 2. lépés

  1. Távolítsa el az 1. és a 2. tálcát.
    Főegység és asztali egység csatlakoztatása - 3. lépés
  2. Emelje fel a kapcsolólemezéket az asztali egység elülső oldalának jobb és bal oldalán, és rögzítse azokat a rögzítőcsavarokkal (2. számú csomagolt elem).
    Főegység és asztali egység csatlakoztatása - 4. lépés
  3. Rögzítse az 1. és a 2. tálcát.
  4. Távolítsa el a főtest hátsó burkolatát. És rögzítse azokat a rögzítőcsavarokkal (2. számú csomagolt elem). Helyezze vissza a kis burkolatokat.
    Főegység és asztali egység csatlakoztatása - 5. lépés

A zár kioldása

  1. Húzza ki az egyes tálcákat. Fordítsa el és távolítsa el a rögzítőanyagot, és távolítsa el a figyelmeztető lapot.
    Rögzítse az eltávolított rögzítőanyagot az ábrán látható helyre a tároláshoz.
    Zárja le a kihúzott kazettát.
    A BP-DE12/DE13/DE14 zárjának kioldása

Fontos információ
A bekapcsolás előtt ellenőrizze, hogy a tálca rögzítőanyaga ki van-e kapcsolva. Ha a rögzítőanyag kioldása nélkül kapcsolja be a készüléket, az problémát okozhat.

Csatlakozó csatlakoztatása

  1. Távolítsa el a fedelet a gép hátsó oldaláról.
    BP-DE12/DE13/DE14 Csatlakozó csatlakoztatása - 1. lépés
  2. Csatlakoztassa a csatlakozót.
  3. Válassza le a burkolat alapját csípőfogóval.
    BP-DE12/DE13/DE14 Csatlakozó csatlakoztatása - 2. lépés
  4. Rögzítse a fedelet.
    BP-DE12/DE13/DE14 Csatlakozó csatlakoztatása - 3. lépés

Beállítás

Fontos információ
A telepítés előtt feltétlenül kapcsolja ki a működést és a főkapcsolót is, és húzza ki a tápkábelt a fali aljzatból. Telepítéskor győződjön meg arról, hogy a kezelőpanelen lévő adatjelző lámpa nem világít, és nem is villog.

Kapcsolja BE a főegység tápellátását

  1. Csatlakoztassa a gép tápkábelét a fali aljzathoz, és kapcsolja BE a főkapcsolót és a kezelőpanel tápkapcsolóját.

Megjegyzés
A tálca méretének beállításához lásd a „Tálca méretének beállítása” című részt.

A kép középponton kívüli beállítása

Megjegyzés
A lapmeghúzás pozíciója és az asztali egység középponton kívüli beállítási értéke a gyár általi szállításkor az átlagértékre van beállítva.
Ezért ezt a beállítást csak akkor kell elvégezni, ha a nyomtatott kép ellenőrzésével úgy ítélik meg, hogy végre kell hajtani.

* Legyen benne egy tálca A4 (LT) papírral.

  1. Lépjen be a SIM50-10 módba.
  2. Válassza ki a „3” (CS2) papíradagoló forrást.
  3. Helyezzen A4 (11 X 8.5) papírt a CS2 papíradagoló tálcára.
  4. Ellenőrizze, hogy a nyomtatott féltónusú minta belső mérete 240 1,2 mm-es-e.
    Ha a fenti feltétel nem teljesül, kövesse és ismételje meg az ADJ4A eljárásait (Szervizelési kézikönyv), amíg kielégítő eredményt nem kap.
  5. Mérje meg a beállítási minta üres területének méretét az elülső/hátsó keret irányában (F oldali üres terület mennyisége) és a szállítási irányban (Élőél üres terület mennyisége).
    Ellenőrizze, hogy az alábbi feltételek mindegyike teljesül-e.
    BP-DE12/DE13/DE14 Kép középponton kívüli beállítása

A beállítási értékek számítási és beviteli eljárásai
(Példa) Élőél üres terület mennyisége

  1. Mérje meg szemrevételezéssel. Mérési eredmény: 4,5 mm
  2. Számítsa ki az eltolás mértékét.
    A célérték a 3 mm-es specifikációs érték (középérték).
    * Az F oldali üres terület mennyiségénél a cél 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Számítsa ki a beállítási értéket. Vonjon ki 5-öt a -0,5 mm-es eltolás mennyiségéből.
    * A 0,1 mm-es eltolás mennyiségénél a beállítási érték 1-gyel változik.
    → Ha az aktuális érték 50: [50 – 5 = 45]
  4. Adja meg a beállítási értéket a SUB-CS2/CS3/CS4 értékhez. Adja meg a [45] értéket.
  1. Adja meg a MAIN-CS2 (F oldali üres terület) és a SUB-CS2 (Élőél üres terület) értékeket, és nyomja meg az OK gombot. Adja meg az eltolás mennyiségére vonatkozó kiszámított beállítási értékeket a MAIN-CS2/SUB-CS2 értékhez, és nyomja meg az OK gombot. (A kurzor a gomb helyett használható.)
  2. A beállítási értékek megadása után nyomtasson újra, és ellenőrizze, hogy a kikerülési mennyiségek a cél tartományra vannak-e beállítva.

Hajtsa végre a 4–7. lépéseket minden egyes papíradagoló tálcához.

BP-DE15 LAPADAGOLÓ

(ÁLLVÁNY/550 ÉS 2100 LAPADAGOLÓ)

Kicsomagolás

Fontos információ
Ha először távolítja el a csatlakozót, az a szerelési eljárások során megsérülhet. Ezért kicsomagolás közben tartsa becsomagolva. és csak akkor csomagolja ki, amikor a csatlakozót a géphez csatlakoztatja.


A csomagolt elemek ellenőrzése

Sz. Megnevezés Mennyiség
1 Asztali egység 1
2 Rögzítőcsavarok (M4 x 8) 4
3 Jobb oldali beállító 1

Telepítés

Fontos információ
Telepítés előtt feltétlenül kapcsolja ki a működtető- és a főkapcsolót is, és húzza ki a tápkábelt a fali aljzatból. A telepítés során győződjön meg arról, hogy a kezelőpanelen lévő adatjelző lámpa nem világít vagy villog.

A beállító pozíciójának beállítása

  1. Szerelje fel a jobb oldali beállítót (Csomagolt 3. sz. elem)
    BP-DE15 beállító pozíciójának beállítása

Megjegyzés
Ha a következő opció nincs egyszerre telepítve, a beállítót fel kell szerelni.

  • NAGY KAPACITÁSÚ TÁLCA
  • FINISHER (1k)
  • GERINCTŰZŐ FINISHER (1K)
  • FINISHER (3K)
  • GERINCTŰZŐ FINISHER (3K)

Fontos információ
A biztonság érdekében helyezze be a jobb oldali beállítót, amíg az be nem reteszelődik.

  1. A gomb elforgatásával rögzítse az asztali egységet.

Főegység és asztali egység csatlakoztatása

  1. Helyezze a főegységet az asztali egységre.

Fontos információ
A főegység felemeléséhez legalább négy ember szükséges.
A fő/asztali egység csatlakoztatása a BP-DE15-höz – 1. lépés

Fontos információ
Helyezze a főegységet lassan az asztali egységre a külső vonalak illesztésével. Ellenőrizze, hogy az asztali egység tetején lévő pozicionálócsap biztonságosan be van-e kapcsolva a főegység pozicionáló hornyába.
A fő/asztali egység csatlakoztatása a BP-DE15-höz – 2. lépés

  1. Távolítsa el az 1. és a 2. tálcát.
    A fő/asztali egység csatlakoztatása a BP-DE15-höz – 3. lépés
  2. Emelje fel a kapcsolólemezéket az asztali egység elülső oldalának jobb és bal oldalán, és rögzítse azokat a rögzítőcsavarokkal (Csomagolt 2. sz. elem).
    A fő/asztali egység csatlakoztatása a BP-DE15-höz – 4. lépés
  3. Szerelje fel az 1. és a 2. tálcát.
  4. Vegye le a főtest hátsó oldalának jobb és bal oldalán lévő kis fedelet. És rögzítse őket a rögzítőcsavarokkal (Csomagolt 2. sz. elem). Helyezze vissza a kis fedeleket.
    A fő/asztali egység csatlakoztatása a BP-DE15-höz – 5. lépés

A zár kioldása

  1. Húzza ki a tálcát. Fordítsa el és távolítsa el a rögzítőanyagot, és távolítsa el a figyelmeztető lapot.
    Rögzítse az eltávolított rögzítőanyagot a tároláshoz az ábrán látható helyzetbe.
  2. Húzza ki az egyes tandem tálcákat. Fordítsa el és távolítsa el a rögzítőanyagot, és távolítsa el a figyelmeztető lapot.
    Rögzítse az eltávolított rögzítőanyagot a tároláshoz az ábrán látható helyzetbe.
    Zárja be a kihúzott tálcát.

Fontos információ
A bekapcsolás előtt ellenőrizze, hogy a tálca rögzítőanyaga ki van-e oldva. Ha a rögzítőanyag kioldása nélkül kapcsolja be a készüléket, az hibát okozhat.

Csatlakozó csatlakoztatása

  1. Távolítsa el a fedelet a gép hátuljáról.
    BP-DE15 csatlakozó csatlakoztatása – 1. lépés
  2. Csatlakoztassa a csatlakozót.
  3. Válassza le a fedél alapját fogóval.
    BP-DE15 csatlakozó csatlakoztatása – 2. lépés
  4. Szerelje fel a fedelet.
    BP-DE15 csatlakozó csatlakoztatása – 3. lépés

Kapcsolja BE a főegység tápellátását

  1. Csatlakoztassa a gép tápkábelét a fali aljzatba, és kapcsolja BE a főkapcsolót és a kezelőpanel tápkapcsolóját.

Tálca beállítása

  1. Rendszerbeállítások
    1. Érintse meg a [Kezdeti telepítési beállítások] gombot az érintőpanelen.
    2. Érintse meg a [Tálca beállításai] lehetőséget a megfelelő beállításhoz. Állítsa be a papírtípust, a papírméretet és a Jóváhagyott adagolási munkát az egyes tálcákhoz. Érintse meg a [Tálca beállításai] gombot a tálca és a jelenlegi beállítások listájának megjelenítéséhez.
    3. Érintse meg a megfelelő tálca gombot a beállítási képernyő megjelenítéséhez. A beállítási elemek az alábbiak szerint vannak felsorolva:
Beállítási elemek Leírás
Típus Válassza ki a használni kívánt papír típusát.
A választható papírtípus a tálcától függően változik.
Méret Válassza ki a használni kívánt papír méretét.
A választható méret a tálcától függően változik.
A választható méret a fent a Típusban kiválasztott tálcától függően korlátozott lehet.
Ha a megfelelő tálca nem szerepel a listán, válassza a [Méret bevitel] lehetőséget, és közvetlenül adja meg a méretet. (Ez csak a Kihagyásos tálcához engedélyezett.)
Jóváhagyott adagolási munka Válassza ki a jóváhagyott munkamódot. Tiltsa le a funkciót, ha nem szeretne munkát végezni a kiválasztott tálca használatával. A [Fax] és az [Internet fax] nem választható, ha a [Típus] beállítása nem sima papír, újrahasznosított papír, színes papír vagy felhasználói típus.
  1. Tálcaméret beállítása
    1. 2. tálca
      1. Húzza ki a papírtálcát.
        Húzza ki a tálcát óvatosan, amíg meg nem áll.
        Távolítsa el a tálcába betöltött papírt.
      2. Állítsa be az A és B vezetőlemezeket úgy, hogy összenyomja a rögzítőkarokat, és elcsúsztatja azokat a betöltendő papír hosszirányú és keresztirányú méreteihez.
        Az A és B vezetőlemezek elcsúsztathatók. Csúsztassa el az egyes vezetőlemezeket, miközben összenyomja a rögzítőkarjukat, hogy a papírmérethez igazítsa.
        2. tálca méretének beállítása
    2. 3. tálca (A4/LT)
      1. Húzza ki a tandem papíradagoló tálcát.
      2. Távolítsa el a tandem tálca szabályozólemezt egy horog megnyomásával.
        3. tálca méretének beállítása – 1. lépés
      3. Helyezze be a beállítólemez kiemelkedését a megfelelő méretű tandem tálca szabályozólemezén lévő lyukakba.
        3. tálca méretének beállítása – 2. lépés
      4. Tolja be a tandem papíradagoló tálcát.
    3. 4. tálca (A4/LT/B5)
      1. Húzza ki a tandem papíradagoló tálcát.
      2. Távolítsa el a tandem tálca szabályozólemezt egy horog megnyomásával.
        4. tálca méretének beállítása – 1. lépés
      3. Helyezze be a beállítólemez kiemelkedését a megfelelő méretű tandem tálca szabályozólemezén lévő lyukakba.
        4. tálca méretének beállítása – 2. lépés
      4. Helyezze a B5 hátsó él szabályozólemezét az A4/LT méret beállításához. Állítsa fel a szabályozólemezt a B5 méret beállításához.
        4. tálca méretének beállítása – 3. lépés
      5. Tolja be a tandem papíradagoló tálcát.
  2. Méretbeállítás
    Futtassa a SIM26-2 "Méretbeállítás" lehetőséget a főegység billentyűműveleteivel.
    1. A nagyteljesítményű asztal méretválasztó menüje megjelenik a kezelési üzenetkijelzőn.
    2. Válassza ki az üzenetképernyőn beállítandó méretgombot.

Kép középponton kívüli beállítása

Megjegyzés
A kép vezetőél pozícióját és az asztali egység középponton kívüli beállítási értékét a gyárban történő szállításkor az átlagos értékre állították be.
Ezért ezt a beállítást csak akkor kell elvégezni, ha a nyomtatott kép ellenőrzésével döntés születik a végrehajtásáról.

* Tartalmaznia kell egy A4 (LT) papírral ellátott tálcát.

  1. Futtassa a SIM50-10 lehetőséget.
  2. Válassza ki a "3" (CS2) papíradagolási forrást.
  3. Helyezzen A4 (11 X 8,5) papírt a CS2 papíradagoló tálcára.
  4. Ellenőrizze, hogy a nyomtatott féltónusos minta belső mérete 240 1,2 mm.
    Ha a fenti feltétel nem teljesül, kövesse és ismételje meg az ADJ4A (Szervizelési kézikönyv) eljárásait, amíg kielégítő eredményt nem kap.
  5. Mérje meg a beállítási minta üres területének méretét az elülső/hátsó keret irányában (F oldal üres mennyisége) és a szállítási irányban (Vezetőél üres mennyisége).
    Ellenőrizze, hogy az alábbi feltételek mindegyike teljesül-e.
    BP-DE15 kép középponton kívüli beállítása

A beállítási értékek számítási és beviteli eljárásai
(Példa) Vezetőél üres mennyisége

  1. Mérés szemrevételezéssel. Mérési eredmény: 4,5 mm
  2. Számítsa ki az eltolási mennyiséget.
    A célérték a 3 mm-es specifikációs érték (középső érték).
    * Az F oldal üres mennyisége esetén a cél 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Számítsa ki a beállítási értéket. Vonjon le 5-öt a -0,5 mm-es eltolási mennyiségből.
    * 0,1 mm-es eltolási mennyiség esetén a beállítási érték 1-gyel változik.
    → Ha az aktuális érték 50:
    [50 – 5 = 45]
  4. Adja meg a SUB-CS2 beállítási értékét.
    → Adja meg a [45] értéket.
  1. Adja meg a MAIN-CS2 (F oldal üres) és a SUB-CS2 (Vezetőél üres) értékét, és érintse meg az OK gombot.
    Adja meg az eltolási mennyiséghez kiszámított beállítási értékeket a MAIN-CS2/SUB-CS2 értékhez, és érintse meg az OK gombot. (A kurzor a gomb helyett is használható.)
  2. A beállítási értékek megadása után nyomtasson újra, és ellenőrizze, hogy az elkerülési mennyiségek a cél tartományba vannak-e állítva.

Hajtsa végre a 4)–7) eljárásokat minden papíradagoló tálcához.

BP-LC10 NAGY KAPACITÁSÚ TÁLCA

Kicsomagolás

Fontos információk
Ha a csatlakozót először eltávolítják, az a szerelési eljárások során megsérülhet. Ezért tartsa becsomagolva a kicsomagoláskor, és csak akkor csomagolja ki, amikor a csatlakozót a géphez csatlakoztatja.

Becsomagolt elemek ellenőrzése
Becsomagolt elemek ellenőrzése

Sz. Név Mennyiség
1 Nagy kapacitású tálca 1
2 Rögzítőlemez felső 2
3 Csatlakozóegység 1
4 Rögzítőcsavar A (Hatos alátét S-szoros M4x18) 4
5 Rögzítőcsavar B (Hatos alátét S-szoros M4x12) 2
6 Rögzítőcsavar C (M4x8 csésze) 1
7 LCC vezetőlemez 1

Telepítés

Fontos információk
A telepítés előtt feltétlenül kapcsolja ki a működési és a főkapcsolót is, és húzza ki a tápkábelt a konnektorból. Győződjön meg arról, hogy a kezelőpanelen lévő adatlámpa nem világít vagy villog a telepítés során.

A zár kioldása

  1. Távolítsa el a papíradagoló asztal rögzítőcsavarját.
    BP-LC10 NAGY KAPACITÁSÚ TÁLCA - A zár kioldása

MEGJEGYZÉS: A bekapcsolás előtt ellenőrizze, hogy a tálca rögzítőcsavarja el van-e távolítva. Ha a rögzítőcsavar eltávolítása nélkül kapcsolja be, az problémát okozhat.

Főegység és nagy kapacitású tálca csatlakoztatása

  1. Rögzítse a rögzítőlemez felső (Csomagolt elem 2. sz.) elemet a főegység jobb oldalára az A rögzítőcsavarral (Csomagolt elem 4. sz.). A szereléskor helyezze a gumi részt ( ) a rögzítőlemez felső elemének alsó oldalára.
    Megjegyzés
    Ha a jobb oldali beállító van felszerelve, távolítsa el.
  2. Távolítsa el a jobb oldali ajtófedőt a gépről.
  3. Rögzítse az LCC vezetőlemezt (Csomagolt elem 7. sz.) a papírbevezető vezetőre.
    Tisztítsa meg az LCC vezetőlemez felületét alkohollal.
    Főegység nagy tálca csatlakoztatása – 1. lépés
    Főegység nagy tálca csatlakoztatása – 2. lépés
  4. Távolítsa el a gép rögzítőcsavarjait (1 db), és távolítsa el a csavarfedelet. És távolítsa el a jobb oldali alsó fedőt.
    Főegység nagy tálca csatlakoztatása – 3. lépés
  5. Ideiglenesen rögzítse a B rögzítőcsavart (Csomagolt elem 5. sz.) középen.
    Főegység nagy tálca csatlakoztatása – 4. lépés
  6. Illessze be az ideiglenesen rögzített B csavart a csatlakozóegység kulcslyukába, és ideiglenesen rögzítse a csatlakozóegységet.
    Főegység nagy tálca csatlakoztatása – 5. lépés
  7. Rögzítse a másik B rögzítőcsavart, és szorosan húzza meg az ideiglenesen rögzített B csavart.
    Főegység nagy tálca csatlakoztatása – 6. lépés
  8. Rögzítse a jobb oldali alsó fedőt vissza a főegységre.
    Főegység nagy tálca csatlakoztatása – 7. lépés
  9. Rögzítse a rögzítőcsavart, és rögzítse a csavarfedelet vissza a főegységre.
    Főegység nagy tálca csatlakoztatása – 8. lépés
  10. A jelzéssel ellátott részt felemelve illessze a csatlakozóegységet a nagy kapacitású tálcába, és rögzítse a C rögzítőcsavart (Csomagolt elem 6. sz.) a csatlakozóegységen lévő A jelölésnél.
    Főegység nagy tálca csatlakoztatása – 9. lépés

Magasságállítás

  1. Helyezze a nagy kapacitású tálcát közelebb a főegységhez.
  2. Ellenőrizze, hogy a nagy kapacitású tálca magasságállítási ellenőrző bordája és a főegységre szerelt rögzítőlemez felső tengelyvonala egy vonalban van-e.
  3. Ha nincs szükség magasságállításra, helyezze a nagy kapacitású tálcát tovább.
    Ha szükséges a magasságállítás, végezze el a beállítási eljárást a 4). ponttól kezdve.
    BP-LC10 Magasságállítás – 1. lépés
  4. Lazítsa meg a beállítócsavart az F oldalon.
    MEGJEGYZÉS: A beállításhoz használja a elülső oldalon lévő beállítócsavart. Ne érintse meg a hátsó oldalon lévő csavart.
    MEGJEGYZÉS: Ha a csavar meglazul vagy eltávolítják a szervizelés során, a szervizelés befejezése után feltétlenül hajtsa végre a C magasságállítást.
  5. Ha jobbra tolódás van, nyomja meg az elülső felső szakaszt, és illessze a magasságállítási ellenőrző bordát úgy, hogy az egy vonalban legyen a rögzítőlemez felső tengelyvonalával. Helyezze a nagy kapacitású tálcát a főegységbe.
  6. Ha balra tolódás van, emelje fel a rácsot úgy, hogy a magasságállítási ellenőrző borda egy vonalban legyen a rögzítőlemez felső tengelyvonalával, és helyezze be a nagy kapacitású tálcát.
  7. Húzza meg a meglazított csavart.
    BP-LC10 Magasságállítás – 2. lépés

Csatlakozó csatlakoztatása

  1. Távolítsa el a csatlakozó fedelét.
    Ne használja a eltávolított csatlakozó fedelet.
  2. Csatlakoztassa a csatlakozót.
    Ha a fűtőkészlet nincs felszerelve, nem kell csatlakoztatni a fűtőelem csatlakozóját a csatlakozóhoz.
    BP-LC10 NAGY KAPACITÁSÚ TÁLCA - Csatlakozó csatlakoztatása

Papírméret kapcsoló

  1. Távolítsa el a hátsó fedelet.
  2. Távolítsa el a rögzítőcsavart (4 db kék csavar) az F oldal és az R oldal felső és alsó oldalán.
  3. Illessze be az alsó oldalt az F oldal és az R oldal alsó oldalán lévő vésett jelölésnek megfelelően. Húzza meg a felső és alsó oldalt az eltávolított rögzítőcsavarok segítségével.
    Papírméret váltás – 1. lépés
  4. Hátsó éllemez váltása
    Távolítsa el a felső és alsó hátsó éllemezt rögzítő kék csavarokat.
    Papírméret váltás – 2. lépés
  5. Illessze be a méretvezetőt a vésett jelölésnek megfelelően. Húzza meg a felső és alsó oldalt az eltávolított rögzítőcsavarok segítségével (A4).
    Papírméret váltás – 3. lépés
  6. Rögzítse a hátsó fedelet.

Kapcsolja BE a főegység tápellátását

  1. Csatlakoztassa a gép tápkábelét a konnektorhoz, és kapcsolja BE a főkapcsolót és a kezelőpanel tápkapcsolóját.

Méretbeállítás

Hajtsa végre a SIM26-2 "Méretbeállítás" parancsot a főegység billentyűműveleteivel.

  1. A nagy kapacitású tálca méretválasztó menüje megjelenik a kezelőpanel üzenetkijelzőjén.
  2. Válassza ki a beállítandó méretgombot az üzenet képernyőn.

Kép középen kívüli beállítása

  1. Beállítás a szimulációval
    Megjegyzés
    A nagy kapacitású tálca képének vezető élének helyzetét és a középen kívüli beállítási értékét a gyárból való kiszállításkor átlagértékre állították.
    Ezért ezt a beállítást csak akkor szabad elvégezni, ha a nyomtatott kép ellenőrzésével a végrehajtásról döntés születik.
    * Kell lennie egy tálcának A4 (LT) papírral.
    1. Hajtsa végre a SIM50-10 parancsot.
    2. Válassza ki a "6" (LCC) papíradagoló forrást.
    3. Helyezzen A4 (11 X 8,5) papírt az LCC papíradagoló tálcára.
    4. Ellenőrizze, hogy a nyomtatott féltónusú minta belső mérete 240 1,2 mm.
      Ha a fenti feltétel nem teljesül, kövesse és ismételje meg az ADJ4A (Szervizkönyv) eljárásait, amíg kielégítő eredményt nem kap.
    5. Mérje meg a beállítási minta üres területének méretét az elülső/hátsó keret irányában (F oldali üres mennyiség) és a szállítási irányban (Vezető él üres mennyisége).
      Ellenőrizze, hogy az alábbi feltételek mindegyike teljesül-e.
      BP-LC10 Kép középen kívüli beállítása szimulációval

A beállítási értékek kiszámítása és bevitele
(Példa) Vezető él üres mennyisége

  1. Mérje meg szemrevételezéssel.
    → Mérési eredmény: 4,5 mm
  2. Számítsa ki az eltolás mértékét. A célérték a 3 mm-es specifikációs érték (középérték).
    * Az F oldali üres mennyiség esetében a cél 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Számítsa ki a beállítási értéket. Vonjon ki 5-öt a -0,5 mm-es eltolásból.
    * 0,1 mm-es eltolás esetén a beállítási érték 1-gyel változik.
    → Ha a jelenlegi érték 50:
    [50 – 5 = 45]
  4. Adja meg a beállítási értéket a SUB-LC-hez.
    → Adja meg a [45] értéket.
  1. Adja meg a MAIN-LC (F oldali üres) és a SUB-LC (Vezető él üres) értékeket, majd koppintson az OK gombra.
    Adja meg az eltolás kiszámított beállítási értékeit a MAIN-LC/SUB-LC mezőkbe, majd koppintson az OK gombra. (A kurzor használható a gomb helyett.)
  2. A beállítási értékek megadása után nyomtasson újra, és ellenőrizze, hogy az üres mennyiségek a célértékre vannak-e állítva.

Hajtsa végre a 4) és 7) közötti eljárásokat minden papíradagoló tálca esetében.

  1. Mechanikus beállítás
    Mivel a középen kívüli beállítás a kiszállításkor történik, alapvetően nem szükséges ezt a beállítást elvégezni. Ha azonban a középpont eltolódik, akkor általában a szimulációt használják. Ha az eltolódás nem szűnik meg, végezze el az alábbi beállítási eljárásokat.
    1. Ha az eltolódás az elülső oldalon van
      A nyomtatási vonal beállításához az A irányba a papír középpontjától a képen látható módon:
      1. Lazítsa meg az elülső/hátsó méretvezető beállítólemez két rögzítőcsavarját (piros csavarokat), és mozgassa a méretvezető beállítólemezt az A irányba (R oldal) az eltolódás mértékével, és húzza meg a piros rögzítőcsavarokat (2 db mindegyikhez).
        Ezután készítsen egy másolatot, hogy ellenőrizze, nincs-e több eltolódás. Ismételje meg az eljárásokat, amíg nincs eltolódás.
        BP-LC10 Kép középen kívüli beállítása – Elülső eltolódás
    2. Ha az eltolódás a hátsó oldalon van
      A nyomtatási vonal beállításához a B irányba a papír középpontjától a képen látható módon:
      1. Lazítsa meg az elülső/hátsó méretvezető beállítólemez két rögzítőcsavarját (piros csavarokat), és mozgassa a méretvezető beállítólemezt a B irányba (F oldal) az eltolódás mértékével, és húzza meg a piros rögzítőcsavarokat (2 db mindegyikhez).
        Ezután készítsen egy másolatot, hogy ellenőrizze, nincs-e több eltolódás. Ismételje meg az eljárásokat, amíg nincs eltolódás.
        BP-LC10 Kép középen kívüli beállítása – Hátsó eltolódás

MX-LT10 HOSSZÚ PAPÍRADAGOLÓ TÁLCA

Kicsomagolás

Csomagolt elemek ellenőrzése
A csomagolt elemek ellenőrzése

No. Név Mennyiség
1 Hosszú papíradagoló tálca 1

Telepítés

Fontos információk
Ne dugja az ujját a tálca kampós részébe.
Ne dugja az ujját a tálca kampós részébe

Hosszú papíradagoló tálca rögzítése

  1. Nyissa ki a hosszú papíradagoló tálca vezetőjét, és akassza a hosszú papíradagoló tálca zárjára.
    Nyissa ki a hosszú papíradagoló tálca vezetőjét, és akassza a hosszú papíradagoló tálca zárjára
  2. Húzza ki a gép vezetőjét.
    Húzza ki a gép vezetőjét
  3. Akassza a hosszú papíradagoló tálcát a gép vezetőjére.
    Akassza a hosszú papíradagoló tálcát a gép vezetőjére
  4. Helyezze be a gép vezetőjét.
    Helyezze be a gép vezetőjét

Fontos információk
Ez a tálca csak hosszú papír adagolására használható.

Ne hagyjon hosszú papírt hosszabb ideig.
Ne hagyjon hosszú papírt hosszabb ideig

Ezzel a tálcával hosszú papírt használhat.
Ezzel a tálcával hosszú papírt használhat

Kapcsolja BE a főegység tápellátását

  1. Csatlakoztassa a gép tápkábelét a konnektorhoz, és kapcsolja BE a főkapcsolót és a kezelőpanel tápkapcsolóját.

Tálca beállítása

A SIM26-50 használatával állítsa a "Banner size print" (szalagméret nyomtatás) beállítást 1-re.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 kézikönyv letöltése

Elérhető nyelvek

Tartalomjegyzék
