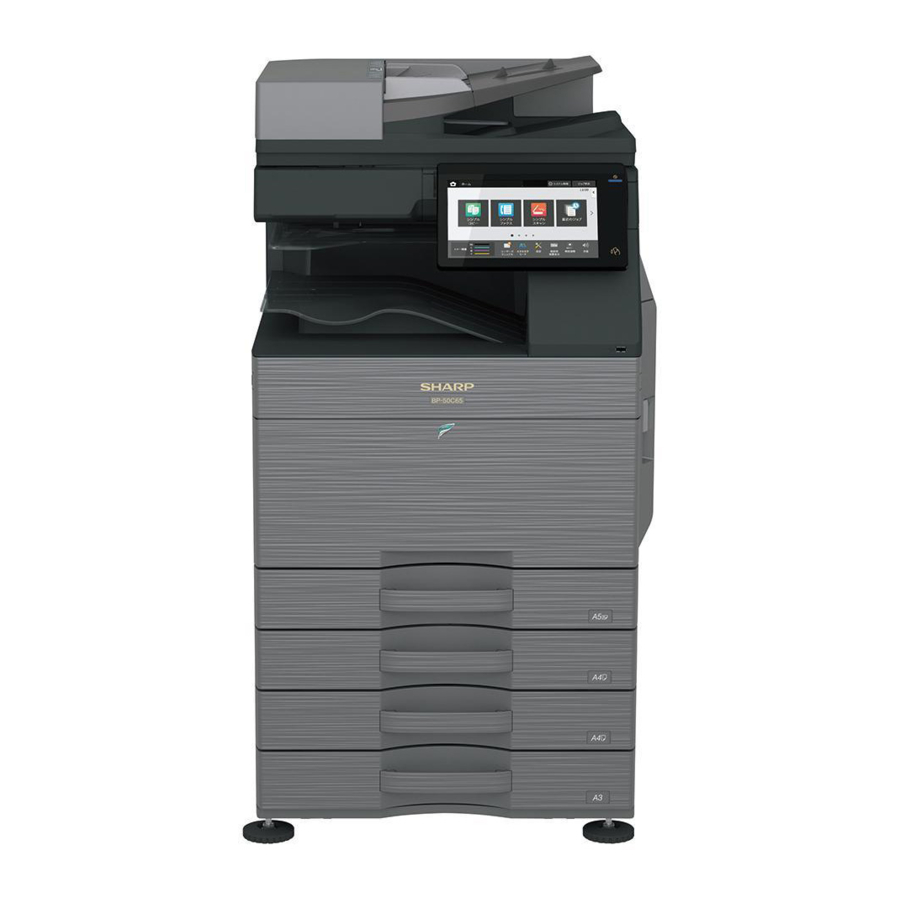

Manualul Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

CONFIGURARE

Diagrama sistemului

Lista de opțiuni

STD: Echipament standard
OPT: Opțiune instalabilă
*1: Opțiune în anumite zone
*2: Fără suport în anumite zone

SIMULARE

Generalități și scop

Modul de simulare are următoarele funcții, pentru a afișa starea de funcționare a mașinii, pentru a identifica poziția problemei și cauzele într-o etapă anterioară și pentru a configura și ajusta eficient mașina pentru o mai bună întreținere.

1. Diverse ajustări
2. Setarea specificațiilor și funcțiilor
3. Anularea problemelor
4. Verificarea funcționării
5. Verificarea contoarelor, ștergere setări
6. Verificarea datelor privind condițiile de funcționare a mașinii (histerezis de funcționare), ștergere
7. Diverse (ajustări, setări, funcționare, contoare etc.) transport de date.

Procedurile de operare și afișajele depind de designul panoului de operare al mașinii.

Modul de simulare

Easy mode (mod ușor)	Afișează simulări utilizate în mod obișnuit pentru fiecare categorie, permițând tehnicienilor să schimbe cu ușurință setările, să efectueze întreținerea și ajustările.
Classic mode (mod clasic)	Toate simulările sunt listate și pot fi accesate introducând codul principal, apoi subcodul conform seriei de modele anterioare.

Funcția fiecărei taste

Nr.	Denumire	Funcție
1	TEST key (tasta TEST)	Change test mode (Schimbă modul de testare)
2	Mode setting key (tasta de setare a modului)	Change Easy mode, Classic mode (Schimbă Modul Ușor, Modul Clasic)
3	Language setting key (tasta de setare a limbii)	Change language in simulation mode (Schimbă limba în modul de simulare)
4	INFO key (tasta INFO)	Display operation of current display (Afișează funcționarea afișajului curent)
5	EXIT key (tasta EXIT)	Exit from simulation mode (Ieșire din modul de simulare)
6	BACK key (tasta ÎNAPOI)	Back to the previous display (Înapoi la afișajul anterior)
7	Clear key (tasta Șterge)	Clear input value (Șterge valoarea introdusă)

Pornirea simulării

Intrarea în modul de simulare.

1. Apăsați de două ori pe tasta HOME
2. Apăsați pe secțiunea de afișare Ver (ecranul modului de introducere cu 10 taste)

3. Apăsați pe tasta (#) → tasta Asterisc (*) → tasta Clear (Șterge) → tasta Asterisc (*) → Pregătit pentru introducerea codului principal al simulării.


UNITATEA PRINCIPALĂ

Despachetarea

1. Tăiați benzile de polipropilenă.

2. Îndepărtați carcasa superioară, materialele de amortizare și carcasa unității principale.

3. Îndepărtați F -add. Îndepărtați sacul de vinil al unității principale.

4. Trageți mânerele.

5. Ridicați unitatea principală încet de 4 persoane și puneți-o ușor pe un loc plat și sigur.


Îndepărtarea benzii de fixare și a materialului de protecție

1. Deschideți capacul frontal și scoateți gelul de siliciu.

2. Împingeți pârghiile de blocare de la ambele capete ale cutiei de toner uzat spre interior și trageți în sus cutia de toner uzat.

3. Îndepărtați banda de pe cutia de toner uzat.
   * Banda este utilizată la mutarea mașinii, așa că păstrați-o dacă este necesar.

4. Asigurați-vă că pârghia de blocare s-a deplasat în poziția indicată de săgeată.

5. Îndepărtați materialul de protecție.

6. Deschideți ușa din dreapta.

7. Îndepărtați materialul de fixare (4 locuri) al unității de transfer și eticheta.


Verificarea articolelor ambalate

Nr.	Denumire	Cantitate
1	Manual de utilizare	1
2	Foaie de protecție	1

Eliberarea blocării

1. Eliberarea blocării plăcii de rotație a tăvii
   1. Scoateți tava. Rotiți materialul de fixare și scoateți-l. Îndepărtați eticheta de precauție.
      Atașați materialul de fixare îndepărtat în poziția indicată în figură pentru utilizare ulterioară.
      Închideți tava care a fost scoasă.

2. Eliberarea blocării scanerului (unitate oglindă 2/3)
   1. Îndepărtați șurubul de fixare al unității optice și îndepărtați eticheta de notă.

   2. Atașați foaia de protecție. (Articol ambalat nr. 2)


Instalare

Când un pupitru opțional de alimentare cu hârtie este conectat la aparat, despachetați și instalați pupitrul de alimentare cu hârtie, apoi despachetați aparatul.
Așezați aparatul în siguranță pe pupitrul opțional și efectuați procedurile de instalare a aparatului.
Așezați aparatul ferm și sigur pe pupitrul opțional.

Aceste modele au fost livrate cu revelator inclus în unitatea de revelator și au efectuat SIM25-2. Prin urmare, NU executați SIM25-2 la instalarea aparatului.

Dacă ați executat SIM25-2, înlocuiți toți revelatorii cu unii noi și executați SIM25-2. Dacă aparatul a fost utilizat fără a înlocui noul revelator. Pot apărea probleme legate de performanța de viață.

Instalarea cartușului de toner

1. Agitați cartușul de toner orizontal de mai multe ori
2. Deschideți capacul frontal și introduceți fiecare cartuș de toner

Asigurați-vă că instalați cartușul color în pozițiile corecte. Evitați instalarea într-o poziție de culoare diferită.

Nu introduceți cu forța cartușul de toner.
Împingeți-l până când cartușul este blocat ferm în poziție.

Locația de montare a cartușului de toner de fiecare culoare

Curățarea sticlei anti-praf a LSU

Praful de pe banda de transfer sau obturator sau de pe o altă parte adiacentă poate cădea pe LSU în timpul transportului sau instalării. Asigurați-vă că curățați sticla anti-praf înainte de a verifica calitatea imaginii.

1. Detașați bara de curățare LSU de pe capacul frontal.

2. Întoarceți partea de pâslă a barei de curățare în jos și introduceți-o. Glisați-o înainte și înapoi de câteva ori pentru a curăța sticla anti-praf a LSU.

3. Returnați tija de curățare LSU pe capacul frontal, astfel încât pâsla să fie orientată în sus. Potriviți boss-ul și fixați-o cu trei clame.

4. Atașați cutia de toner uzat.
   Ambele capete fiind blocate sigur.

5. Porniți comutatorul principal de alimentare, apoi închideți capacul frontal.

Pentru opțiunea EXIT TRAY CABINET destinație. Finisorul sau dulapul de tăvi de ieșire trebuie instalate înainte de a porni aparatul, altfel va apărea codul L4-11.

6. Porniți comutatorul de alimentare al panoului de operare.

Nu utilizați unitatea principală timp de 20 de secunde după pornirea alimentării din cauza verificării funcționării contactului rolei de încărcare.
* În cazuri rare, poate apărea afișajul JAM la utilizare.
* Dacă apare afișajul JAM, anulați JAM deschizând și închizând ușa din dreapta și ștergeți istoricul JAM.

7. Apăsați OK (OK).

8. MFP repornește automat și intră în operațiunea de completare a tonerului
   Confirmați că este afișat „Toner replenishment in progress” (Completarea tonerului în curs) și așteptați până când dispare afișajul (durează 30 sec - 4 min)
   Notă
   Această procedură este pentru verificarea operațiunii de alimentare cu toner de la cartușul de toner la unitatea DV. Timpul de funcționare diferă în funcție de cantitatea de toner din cartușul de toner. Distribuția neuniformă a tonerului și starea internă a cartușului de toner.

Configurarea tăvii de alimentare cu hârtie

1. Setare de sistem
   1. Apăsați tasta [SETTINGS] (SETĂRI).
   2. Apăsați tasta [Init. Install Settings] (Setări de instalare inițială).
   3. Apăsați tasta [Password] (Parolă) la Administrator Login (Autentificare administrator). Introduceți parola cu 10 taste. "admin"
   4. Apăsați tasta [Paper Tray Settings] (Setări tavă de hârtie) pentru a configura setările. Aceste setări specifică tipul de hârtie, dimensiunea hârtiei și funcțiile permise pentru fiecare tavă de hârtie. Când se apasă tasta [Tray Settings] (Setări tavă), apare o listă care arată tăvile și setările curente.
   5. Apăsați tasta [Each tray] (Fiecare tavă) în ecranul de mai sus pentru a modifica setările.
      Pot fi configurate următoarele setări.

Element	Descriere
Tip	Selectați tipul de hârtie care este încărcat în tavă. Tipurile de hârtie care pot fi selectate variază în funcție de tava de hârtie.
Dimensiune	Selectați dimensiunea hârtiei din listă. Dimensiunile hârtiei care pot fi selectate variază în funcție de tavă. Dimensiunile care pot fi selectate pot fi, de asemenea, restricționate de tipul de hârtie selectat mai sus. Dacă dimensiunea dorită nu apare în listă, selectați [Custom Size] (Dimensiune personalizată) și introduceți direct dimensiunea (numai pentru tava de bypass).
Alimentarea cu lucrare aprobată	Selectați modurile care pot fi utilizate. Dacă există o funcție pe care nu doriți să o utilizați cu tava selectată, dezactivați funcția. Când „Tipul” este altul decât hârtie simplă, hârtie reciclată, hârtie colorată sau un tip de utilizator, [Fax] și [Internet Fax] nu pot fi selectate.

2. Configurarea dimensiunii tăvii
   1. Scoateți tava de hârtie.
      Trageți ușor tava până când se oprește.
      Dacă în tavă rămâne hârtie, scoateți-o.

   2. Reglați plăcile de ghidare A și B strângând pârghiile lor de blocare și glisându-le pentru a se potrivi cu dimensiunile verticale și orizontale ale hârtiei care urmează să fie încărcată.
      Plăcile de ghidare A și B sunt glisante. Glisați fiecare placă de ghidare în timp ce strângeți pârghia de blocare.

   3. Reglați plăcile de ghidare A și B strângând pârghiile lor de blocare


Configurarea specificațiilor

Utilizați SIM26-6 pentru a seta destinația aparatelor.

Nr. SIM		Conținut
26	6	Utilizat pentru a seta destinația.

După finalizarea setărilor de destinație, modificați valorile setate pentru a personaliza următoarele setări.

Nr. SIM		Conținut
26	3	Utilizat pentru a seta modul de specificație a auditorului.
	5	Utilizat pentru a seta modul de numărare al contorului total și al contorului de întreținere.
	18	Utilizat pentru a seta DA/NU al modului de economisire a tonerului (numai în versiunile din Regatul Unit și Japonia) * Pentru alte versiuni de destinație, această configurare este realizată de programul utilizatorului.
	29	Utilizat pentru a seta modul de actualizare de la distanță a firmware-ului.
	52	Utilizat pentru a seta DA/NU al numărării când hârtia fără imprimare este trecută prin fiecare contor.

Verificarea calității imaginii

Elemente de execuție

Executați următoarele elemente.

Nr.	Element	SIM
1	Ajustarea distorsiunii imaginii motorului de imprimare (Ajustare manuală) / Ajustarea fazei tamburului OPC (Ajustare automată) / Ajustarea înregistrării culorilor (Ajustare automată)	50-22
2	Verificarea densității și a balansului de culoare la copiere
3	Verificarea densității/balansului de culoare la imprimantă	64-5

Când există defecte într-o imagine din cauza conținutului menționat mai sus, efectuați următorul conținut și confirmați o imagine.

Nr.	Element	SIM
4	Ajustarea balansului de culoare la copiere/imprimantă (Ajustare automată)	46-74
5	Imaginea de imprimare/scanare descentrată, ajustarea poziției marginii principale	50-10

Descriere

1. Ajustarea distorsiunii imaginii motorului de imprimare (Ajustare manuală) / Ajustarea fazei tamburului OPC (Ajustare automată) / Ajustarea înregistrării culorilor (Ajustare automată)

Această ajustare efectuează simultan ajustarea distorsiunii imaginii motorului de imprimare, ajustarea fazei tamburului OPC și ajustarea înregistrării culorilor.

1. Intrați în modul SIM50-22.
2. Apăsați tasta [EXECUTE] (EXECUTE).
   Tasta [EXECUTE] (EXECUTE) este evidențiată și începe ajustarea automată a înregistrării imaginii. (Este nevoie de aproximativ 30 de secunde pentru a finaliza ajustarea.)
3. Când ajustarea este finalizată, tasta [EXECUTE] (EXECUTE) revine la afișajul normal și este afișată valoarea rezultatului ajustării.
   Nivelul curent de înclinare pentru fiecare culoare este afișat în secțiunea de afișare SKEW.

4. Notați nivelul de înclinare afișat.
   (Semnificația valorii nivelului de înclinare și procedura de ajustare)
   * Dacă "OK" (OK) este afișat pentru toate elementele SKEW C, M și Y, nu este nevoie să efectuați ajustarea.
   * Când "R" (R) este afișat în partea din față a valorii, rotiți șurubul de ajustare a înclinării LSU în sensul acelor de ceasornic.
   * Când "L" (L) este afișat în partea din față a valorii, rotiți șurubul de ajustare a înclinării LSU în sens invers acelor de ceasornic.
   * Cantitatea de rotire a șurubului de ajustare corespunde fiecărei valori de ajustare. C, M și Y indică numărul de clicuri. Valoarea afișată este rotunjită la punctul zecimal.
   * "C, M și Y(SKEW)" (C, M și Y(ÎNCLINARE)) arată numărul de pași de clic de ajustare pentru fiecare șurub de ajustare al C, M și Y.
   Conținutul din ( )
   MIAN, SUB: Diferența față de valoarea anterioară de ajustare a înregistrării imaginii.
   Exemplu:
   Dacă 105 pentru această dată și 103 pentru data anterioară, este afișat ca 105.0 (+2.0).
   SKEW: Judecata rezultatului ajustării înclinării LSU. OK sau NG.
   PHASE: Valoarea de ajustare a fazei tamburului OPC a timpului anterior
5. Procedurile 2) până la 4) din nou și verificați pentru a confirma că C, M și Y (SKEW) (C, M și Y (ÎNCLINARE)) sunt OK.
   Dacă vreunul dintre ele este NG, rotiți șurubul de ajustare a înclinării LSU al culorii corespunzătoare pentru a ajusta.


Când ajustarea este făcută prin rotirea șurubului de ajustare a înclinării LSU al K, stările C, M și Y (SKEW) (C, M și Y (ÎNCLINARE)) sunt schimbate. Executați SIM50-22 pentru a verifica pentru a confirma că C, M și Y (SKEW) (C, M și Y (ÎNCLINARE)) sunt OK.
Când apare o anomalie, este afișat "ERROR" (EROARE).
În acest caz, verificați fiecare secțiune de acționare și secțiunea de proces.

2. Verificarea densității și a balansului de culoare la copiere
   Metoda
   Faceți o copie a diagramei de testare gri (UKOG-0162FCZZ) și o copie a diagramei de testare color pentru service (UKOG-0326FCZZ/UKOG-0326FC11) și verificați dacă sunt corecte.
   1. Notă pentru execuția verificării balansului de culoare și a densității în modul de copiere color Pentru a verifica balansul de culoare și densitatea la copiere, utilizați diagrama de testare gri (UKOG-0162FCZZ) și diagrama de testare color pentru service (UKOG- 0326FCZZ/UKOG-0326FC11). Setați nivelul de densitate la copiere la "3" (3) în modul Text/Fotografie imprimată (Manual) și faceți o copie.
      În acel moment, toate ajustările balansului de culoare în modul de ajustare utilizator trebuie setate la valoarea implicită (centru). În plus, asigurați-vă că utilizați hârtia specificată pentru culoare.
   2. Notă pentru verificarea densității în modul de copiere monocrom
      Pentru a verifica densitatea, utilizați diagrama de testare gri (UKOG-0162FCZZ). Setați nivelul de densitate la copiere la "Manual 3" (Manual 3) în modul Text/Fotografie imprimată (Manual).
      În plus, toate ajustările balansului de culoare în modul de ajustare utilizator trebuie setate la valoarea implicită (centru).

[Verificați cu diagrama de testare gri (UKOG-0162FCZZ)]
În verificarea densității la copiere cu diagrama de testare gri, verificați pentru a vă asigura de următoarele condiții.

Pentru balansul de culoare (gri), utilizați diagrama de testare color pentru service (UKOG- 0326FCZZ/UKOG-0326FC11) pentru a verifica.

[Verificați cu diagrama de testare color pentru service (UKOG-0326FCZZ/UKOG- 0326FC11)]
În verificarea balansului de culoare la copiere cu diagrama de testare color pentru service, verificați pentru a vă asigura de următoarele condiții.

1. Elemente de verificare la copiere color (Verificați pentru a confirma următoarele:)

   1. Există 12 zone goale.
   2. Înregistrările (un punct pentru scanarea principală și un punct pentru scanarea secundară) nu sunt deplasate.
   3. Rezoluția de 5.0 (5 puncte) poate fi văzută.
   4. Diferența de culoare în balansul de gri între laturile F și R nu este atât de mare.
   5. Nu există dungi albe și negre.
   6. Textele color sunt reproduse clar.
   7. Densitatea solidă nu este atât de deschisă.
2. Elemente de verificare la copiere monocrom (Verificați pentru a confirma următoarele:)

   1. Există 12 zone goale.
   2. Rezoluția de 4.0 (5 puncte) poate fi văzută.
   3. Diferența de densitate între laturile F și R nu este atât de mare.
   4. Nu există dungi albe și negre.
   5. Densitatea solidă nu este atât de deschisă.
   6. Gradația neagră de densitate scăzută este copiată ușor.

3. Verificarea densității/balansului de culoare la imprimantă
   Metoda
   Executați SIM64-5 pentru a imprima modelul de testare a imprimării.


Setați fiecare valoare setată la valoarea implicită și apăsați tasta [EXECUTE] (EXECUTE). Modelul de testare a imprimării este imprimat.

Densitatea imprimării trebuie să se schimbe treptat de la nivelul mai deschis la nivelul mai întunecat. Direcția de schimbare a densității nu trebuie inversată. Nivelul de densitate al fiecărei culori trebuie să fie aproape la același nivel.

4. Ajustarea balansului de culoare și a densității la copiere/imprimantă (Ajustare automată)

Când este instalată o opțiune de imprimantă, asigurați-vă că executați elementul de mai sus.

1. Intrați în modul SIM46-74.
2. Apăsați tasta [EXECUTE] (EXECUTE).
   Controlul procesului de densitate ridicată este efectuat și imaginea cu pete de culoare la copiere (modelul de ajustare) este imprimată. (Hârtia A4/11" x 8.5" sau A3/11" x 17" este selectată automat.)
3. Setați hârtia cu imaginea cu pete de culoare (modelul de ajustare) imprimată în procedura 2) pe masa documentelor.
   Setați imaginea cu pete de culoare (modelul de ajustare) imprimată în procedura 2) pe masa documentelor. Așezați imaginea cu pete de culoare astfel încât liniile fine să fie pe partea stângă. În acel moment, așezați 5 coli de hârtie albă pe imaginea cu pete de culoare imprimată (modelul de ajustare).

4. Selectați ținta [FACTORY] (FABRICĂ) și apăsați tasta [EXECUTE] (EXECUTE).
   Când balansul de culoare este personalizat prin ajustarea manuală a balansului de culoare (SIM46-21) conform cererii utilizatorului, iar balansul de culoare este înregistrat cu SIM63-7 ca țintă de service, dacă este necesar ca balansul de culoare să fie ajustat, selectați ținta [SER- VICE] (SERVICE).
   Ajustarea balansului de culoare la copiere este executată automat și imprimă imaginea cu pete de verificare a balansului de culoare.
   Dacă există vreo dungă sau imprimare neclară pe modelul de verificare imprimat, verificați motorul de imprimare pentru orice probleme.

5. Apăsați tasta [EXECUTE] (EXECUTE).
   Imaginea cu pete de culoare la imprimantă (modelul de ajustare) este imprimată. (Hârtia A4/11" x 8.5" sau A3/11" x 17" este selectată automat.)
6. Setați imaginea cu pete de culoare (modelul de ajustare) imprimată în procedura 5) pe masa documentelor.
   Setați imaginea cu pete de culoare (modelul de ajustare) imprimată în procedura 2) pe masa documentelor. Așezați imaginea cu pete de culoare astfel încât liniile fine să fie pe partea stângă. În acel moment, așezați 5 coli de hârtie albă pe imaginea cu pete de culoare imprimată (modelul de ajustare).

7. Selectați ținta [FACTORY] (FABRICĂ) și apăsați tasta [EXECUTE] (EXECUTE).
   Când balansul de culoare este personalizat cu ajustarea manuală a balansului de culoare (SIM67-25) conform cererii utilizatorului, iar balansul de culoare este înregistrat ca țintă de service cu SIM67- 27, dacă balansul de culoare este ajustat la acel balans de culoare, selectați ținta [SERVICE] (SERVICE).
   Ajustarea balansului de culoare la imprimantă (pasul 1) este efectuată automat și imaginea cu pete de verificare a balansului de culoare este imprimată.
   Dacă există vreo dungă sau imprimare neclară pe modelul de verificare imprimat, verificați motorul de imprimare pentru orice probleme.

8. Este afișat meniul de setare inițială a corecției imaginii de semiton. Apăsați tasta [OK] (OK).
   Setarea inițială a corecției imaginii de semiton este efectuată.
9. Așteptați până când este afișată tasta [EXECUTE] (EXECUTE). Când este afișată, apăsați-o.
   Corecția imaginii de semiton este efectuată.
10. Când este afișat "COMPLETED THIS PROCEDURE" (PROCEDURĂ FINALIZATĂ), operațiunea de ajustare este finalizată.
    Anulați SIM46-74.

Rezultatul ajustării devine valid numai atunci când ambele ajustări în modul copiere și în modul imprimantă sunt finalizate.
De exemplu, dacă ajustarea balansului de culoare la copiere (ajustare automată) este efectuată și simularea este anulată, rezultatul ajustării este nevalid.

11. Verificați balansul de culoare și densitatea la copiere. (Consultați elementul de verificare a balansului de culoare și a densității la copiere.)
12. Verificați balansul de culoare și densitatea la imprimantă. (Consultați elementul de verificare a balansului de culoare și a densității la imprimantă.)

Dacă balansul de culoare sau densitatea nu este la nivelul satisfăcător nici măcar după execuția ajustărilor automate și manuale, poate exista o altă cauză.
Depanați cauza, reparați sau efectuați lucrările necesare și repetați ajustarea de la început.
Dacă balansul de culoare sau densitatea nu este satisfăcută, ajustați balansul de culoare la copiere și imprimantă prin SIM46-74.

5. Imprimarea/scanarea imaginii descentrată, ajustarea poziției marginii principale.
   Înainte de a executa această ajustare, asigurați-vă că verificați următoarele elemente.
   * Trebuie să existe o tavă cu hârtie A4 (LT) în ea.
   1. Intrați în modul SIM50-10.
   2. Selectați o tavă de alimentare cu hârtie 1.
   3. Setați hârtie A4 (11 X 8.5) pe tava de alimentare cu hârtie 1.
   4. Verificați pentru a confirma că dimensiunea interioară a modelului de semiton imprimat este de 240 1.2mm.
   5. Măsurați dimensiunea zonei goale a modelului de ajustare în direcția cadrului față/spate (cantitatea de gol de pe partea F) și cea în direcția de transport (cantitatea de gol a marginii principale).
      Verificați pentru a confirma că toate condițiile următoare sunt îndeplinite.


Proceduri de calcul și introducere a valorilor de ajustare
(Exemplu) Cantitatea de gol a marginii principale

1. Măsurați prin inspecție vizuală.
   → Rezultatul măsurătorii: 4.5mm
2. Calculați cantitatea de deplasare.
   Valoarea țintă este valoarea specificației (valoarea centrală) de 3mm.
   * Pentru cantitatea de gol de pe partea F, ținta este de 2mm.
   → [4 – 4.5 = -0.5 (mm)]
3. Calculați valoarea de ajustare. Scădeți 5 din cantitatea de deplasare de -0.5mm.
   * Pentru cantitatea de deplasare de 0.1mm, valoarea de ajustare este variată cu 1.
   Când valoarea curentă este 50:
   → [50 – 5 = 45]
4. Introduceți valoarea de ajustare pentru SUB-CS1.
   → Introduceți [45].

6. Introduceți MAIN-CS1 (gol pe partea F) și SUB-CS1 (gol pe marginea principală) și apăsați butonul OK (OK).
   Introduceți valorile de ajustare calculate pentru cantitatea de deplasare în MAIN-CS1/SUB-CS1 și apăsați butonul OK (OK). (Cursorul poate fi utilizat în loc de buton.)
7. După introducerea valorilor de ajustare, imprimați din nou și verificați pentru a confirma că cantitățile de evitare sunt ajustate la intervalul țintă.

TAVĂ DE HÂRTIE PENTRU FOI BP-DE12/DE13/DE14

(TAVĂ DE HÂRTIE PENTRU FOI STAND/550/2x550/3x550)

Despachetarea

Înainte de instalare, asigurați-vă că opriți atât comutatoarele de funcționare, cât și cele de alimentare principală și deconectați ștecherul de la priză. Asigurați-vă că indicatorul luminos de date de pe panoul de operare nu se aprinde sau nu clipește în timpul instalării.

Verificarea articolelor ambalate

Nr.	Denumire	Cantitate
1	Unitate de birou	1
2	Șuruburi de fixare (M4 x 8)	4
3	Reglator dreapta	1

Instalare

Reglarea poziției regulatorului

1. Atașați regulatorul din dreapta (Articolul ambalat nr. 3)


Notă
Dacă următoarea opțiune nu este instalată în același timp, regulatorul trebuie instalat.

• TAVĂ DE MARE CAPACITATE
• FINISOR (1k)
• FINISOR DE CUSĂTURĂ ȘA (1K)
• FINISOR (3K)
• FINISOR DE CUSĂTURĂ ȘA (3K)

Pentru a asigura siguranța, introduceți regulatorul din dreapta până când este blocat.

2. Rotiți fiecare regulator pentru a fixa unitatea de birou.


Conectarea unității principale și a unității de birou

1. Așezați unitatea principală pe unitatea de birou.

Utilizați forța umană a patru sau mai multe persoane pentru a ridica unitatea principală.

Așezați unitatea principală pe unitatea de birou încet, potrivind liniile externe. Verificați dacă știftul de poziționare din partea superioară a unității de birou este fixat bine în canelura de poziționare a unității principale.

2. Scoateți tava 1 și tava 2.

3. Ridicați plăcile de legătură de pe părțile dreaptă și stângă ale părții frontale a unității de birou și fixați-le cu șuruburile de fixare (articolul ambalat nr. 2).

4. Atașați tava 1 și tava 2.

5. Scoateți capacul din partea din spate a corpului principal. Și fixați-le cu șuruburile de fixare (articolul ambalat nr. 2). Returnați capacele mici.


Eliberați încuietoarea

1. Scoateți fiecare tavă. Rotiți și scoateți materialul de fixare și scoateți foaia de precauție.
   Atașați materialul de fixare scos la poziția indicată în figură pentru depozitare.
   Închideți caseta care a fost scoasă.


Înainte de a porni alimentarea, verificați dacă materialul de fixare al tăvii este dezactivat. Dacă alimentarea este pornită fără a dezactiva materialul de fixare, pot apărea probleme.

Conectarea conectorului

1. Scoateți capacul din partea din spate a mașinii.

2. Conectați conectorul.

3. Separați baza capacului în clești.

4. Atașați capacul.


Reglarea

Înainte de instalare, asigurați-vă că opriți atât comutatoarele de funcționare, cât și cele de alimentare principală și deconectați ștecherul de la priză. Asigurați-vă că indicatorul luminos de date de pe panoul de operare nu se aprinde sau nu clipește în timpul instalării.

Porniți alimentarea unității principale

1. Conectați ștecherul mașinii la priză și porniți comutatorul principal de alimentare și comutatorul de alimentare al panoului de operare.

Notă
Pentru setarea dimensiunii tăvii, consultați „Configurarea dimensiunii tăvii”.

Reglarea descentrării imaginii

Notă
Poziția marginii principale a imaginii și valoarea de reglare a descentrării unității de birou au fost setate la valoarea medie la expedierea din fabrică.
Prin urmare, această reglare trebuie efectuată numai atunci când se ia decizia de a o executa prin verificarea imaginii imprimate.

* Trebuie să existe o tavă cu hârtie A4 (LT) în ea.

1. Intrați în modul SIM50-10.
2. Selectați o sursă de alimentare cu hârtie „3” (CS2).
3. Setați hârtie A4 (11 X 8.5) pe tava de alimentare cu hârtie CS2.
4. Verificați pentru a confirma că dimensiunea interioară a modelului imprimat pe jumătate de ton este de 240 1,2 mm.
   Dacă condiția de mai sus nu este îndeplinită, urmați și repetați procedurile ADJ4A (manual de service) până când se obține un rezultat satisfăcător.
5. Măsurați dimensiunea zonei goale a modelului de reglare în direcția cadrului față/spate (cantitatea de gol pe partea F) și cea în direcția de transport (cantitatea de gol a marginii principale).
   Verificați pentru a confirma că toate condițiile următoare sunt îndeplinite.


Proceduri de calcul și introducere a valorilor de reglare
(Exemplu) Cantitatea de gol a marginii principale

1. Măsurați prin inspecție vizuală. Rezultatul măsurării: 4,5 mm
2. Calculați cantitatea de deplasare.
   Valoarea țintă este valoarea specificației (valoarea centrală) de 3 mm.
   * Pentru cantitatea de gol pe partea F, ținta este de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calculați valoarea de reglare. Scădeți 5 din cantitatea de deplasare de -0,5 mm.
   * Pentru cantitatea de deplasare de 0,1 mm, valoarea de reglare este variată cu 1.
   → Când valoarea curentă este 50: [50 – 5 = 45]
4. Introduceți valoarea de reglare pentru SUB-CS2/CS3/CS4. Introduceți [45].

6. Introduceți MAIN-CS2 (gol pe partea F) și SUB-CS2 (gol a marginii principale) și apăsați butonul OK (bine). Introduceți valorile de reglare calculate pentru cantitatea de deplasare în MAIN-CS2/SUB-CS2 și apăsați butonul OK (bine). (Cursorul poate fi utilizat în loc de buton.)
7. După introducerea valorilor de reglare, imprimați din nou și verificați pentru a confirma că cantitățile evitate sunt ajustate la intervalul țintă.

Efectuați procedurile 4) până la 7) pentru fiecare tavă de alimentare cu hârtie.

BP-DE15 TAVĂ PENTRU HÂRTIE

(SUPORT/TAVĂ PENTRU HÂRTIE DE 550 ȘI 2100 FOI)

Despachetarea

Dacă conectorul este îndepărtat mai întâi, acesta poate fi deteriorat în timpul procedurilor de instalare. Prin urmare, păstrați-l ambalat în timpul despachetării și despachetați-l numai când conectați conectorul la aparat.

Verificarea articolelor ambalate

Nr.	Denumire	Cantitate
1	Unitate de birou	1
2	Șuruburi de fixare (M4 x 8)	4
3	Reglator dreapta	1

Instalare

Înainte de instalare, asigurați-vă că opriți ambele comutatoare de alimentare, cel de operare și cel principal, și deconectați ștecherul de la priză. Asigurați-vă că indicatorul luminos de date de pe panoul de operare nu se aprinde sau nu clipește în timpul instalării.

Reglarea poziției reglatorului

1. Atașați reglatorul din dreapta (articolul ambalat nr. 3)


Notă
Dacă următoarea opțiune nu este instalată în același timp, reglatorul trebuie instalat.

• TAVĂ DE MARE CAPACITATE
• FINISOR (1k)
• FINISOR CU CAPSATOR LATERAL (1K)
• FINISOR (3K)
• FINISOR CU CAPSATOR LATERAL (3K)

Pentru a asigura siguranța, introduceți reglatorul din dreapta până când este blocat.

2. Rotiți fiecare reglator pentru a fixa unitatea de birou.

Conectarea unității principale și a unității de birou

1. Puneți unitatea principală pe unitatea de birou.

Utilizați forța a patru sau mai multe persoane pentru a ridica unitatea principală.

Așezați unitatea principală pe unitatea de birou încet, potrivind liniile externe. Verificați pentru a vă asigura că pinul de poziționare de pe partea superioară a unității de birou este bine fixat în canelura de poziționare a unității principale.

2. Scoateți tava 1 și tava 2.

3. Ridicați plăcile de legătură de pe părțile din dreapta și din stânga ale părții frontale a unității de birou și fixați-le cu șuruburile de fixare (articolul ambalat nr. 2).

4. Atașați tava 1 și tava 2.

5. Scoateți capacul mic de pe părțile din dreapta și din stânga ale părții din spate a corpului principal. Și fixați-le cu șuruburile de fixare (articolul ambalat nr. 2). Returnați capacele mici.


Eliberarea blocării

1. Scoateți tava. Rotiți și îndepărtați materialul de fixare și scoateți folia de precauție.
   Atașați materialul de fixare îndepărtat în poziția indicată în figură pentru depozitare.

2. Scoateți fiecare tavă tandem. Rotiți și îndepărtați materialul de fixare și scoateți folia de precauție.
   Atașați materialul de fixare îndepărtat în poziția indicată în figură pentru depozitare.
   Închideți tava care a fost scoasă.


Înainte de a porni alimentarea, verificați dacă materialul de fixare al tăvii este decuplat. Dacă alimentarea este pornită fără a decupla materialul de fixare, pot apărea probleme.

Conectarea conectorului

1. Scoateți capacul de pe partea din spate a aparatului.

2. Conectați conectorul.

3. Separați baza capacului în clești.

4. Atașați capacul.


Porniți alimentarea unității principale

1. Conectați ștecherul aparatului la priză și porniți comutatorul de alimentare principal și comutatorul de alimentare al panoului de operare.

Configurarea tăvii

1. Setări sistem
   1. Atingeți tasta [Setări de instalare inițială] pe panoul tactil.
   2. Atingeți [Setări tavă] pentru setarea respectivă. Configurați tipul hârtiei, dimensiunea hârtiei și Lucrarea aprobată de alimentare pentru fiecare tavă. Atingeți tasta [Setări tavă] pentru a afișa lista de tăvi și setările curente.
   3. Atingeți tasta tăvii respective pentru a afișa ecranul de setare. Elementele de setare sunt enumerate mai jos:

Elemente de setare	Descriere
Tip	Selectați tipul de hârtie care urmează să fie utilizat. Tipul de hârtie selectabil variază în funcție de tavă.
Dimensiune	Selectați dimensiunea hârtiei care urmează să fie utilizată. Dimensiunea selectabilă variază în funcție de tavă. Dimensiunea selectabilă poate fi limitată în funcție de tava selectată în Tipul de mai sus. Dacă tava corespunzătoare nu este listată, selectați [Introducere dimensiune] și desemnați dimensiunea direct. (Acest lucru este permis numai pentru Tava de bypass.)
Lucrare aprobată de alimentare	Selectați modul de lucru aprobat. Dezactivați funcția dacă nu doriți să efectuați o lucrare utilizând tava selectată. [Fax] și [Fax prin internet] nu pot fi selectate dacă [Tip] este setat la altceva decât Hârtie simplă, Hârtie reciclată, Hârtie colorată sau Tip utilizator.

2. Setarea dimensiunii tăvii
   1. Tava 2
      1. Scoateți tava de hârtie.
         Scoateți tava ușor până când se oprește.
         Scoateți hârtia încărcată în tavă.
      2. Reglați plăcile de ghidare A și B strângând manetele de blocare și glisându-le pentru a se potrivi cu dimensiunile longitudinale și transversale ale hârtiei care urmează să fie încărcată.
         Plăcile de ghidare A și B sunt glisante. Glisați fiecare placă de ghidare în timp ce strângeți maneta de blocare pentru a se regla la dimensiunea hârtiei.

   2. Tava 3 (A4/LT)
      1. Scoateți tava tandem de alimentare cu hârtie.
      2. Scoateți placa de reglare a tăvii tandem în timp ce apăsați o agățătoare.

      3. Introduceți șeful plăcii de reglare în orificiile de pe placa de reglare a tăvii tandem pentru dimensiunea corespunzătoare.

      4. Împingeți tava tandem de alimentare cu hârtie.
   3. Tava 4 (A4/LT/B5)
      1. Scoateți tava tandem de alimentare cu hârtie.
      2. Scoateți placa de reglare a tăvii tandem în timp ce apăsați o agățătoare.

      3. Introduceți șeful plăcii de reglare în orificiile de pe placa de reglare a tăvii tandem pentru dimensiunea corespunzătoare.

      4. Așezați placa de reglare a marginii din spate B5 pentru a seta dimensiunea A4/LT. Ridicați placa de reglare pentru a seta dimensiunea B5.

      5. Împingeți tava tandem de alimentare cu hârtie.
3. Setarea dimensiunii
   Executați SIM26-2 "Setarea dimensiunii" cu operațiunile cheie ale unității principale.
   1. Meniul de selectare a dimensiunii al biroului de mare capacitate este afișat pe afișajul mesajului de operare.
   2. Selectați un buton de dimensiune pentru a fi setat pe ecranul de mesaj.

Reglarea descentrării imaginii

Notă
Poziția marginii de conducere a imaginii și valoarea de reglare a descentrării unității de birou au fost setate la valoarea medie la expedierea din fabrică.
Prin urmare, această reglare trebuie efectuată numai atunci când se ia decizia de a o executa prin verificarea imaginii imprimate.

* Trebuie să existe o tavă cu hârtie A4 (LT) în ea.

1. Executați SIM50-10.
2. Selectați o sursă de alimentare cu hârtie "3" (CS2).
3. Setați hârtie A4 (11 X 8,5) pe tava de alimentare cu hârtie CS2.
4. Verificați dacă dimensiunea interioară a modelului imprimat pe jumătate de ton este de 240 1,2 mm.
   Dacă condiția de mai sus nu este îndeplinită, urmați și repetați procedurile din ADJ4A (manual de service) până când se obține un rezultat satisfăcător.
5. Măsurați dimensiunea zonei goale a modelului de reglare în direcția cadrului față/spate (cantitatea goală laterală F) și cea în direcția de transport (cantitatea goală a marginii de conducere).
   Verificați dacă toate condițiile următoare sunt îndeplinite.


Proceduri de calcul și introducere a valorilor de reglare
(Exemplu) Cantitatea goală a marginii de conducere

1. Măsurați prin inspecție vizuală. Rezultat măsurare: 4,5 mm
2. Calculați cantitatea de deplasare.
   Valoarea țintă este valoarea specificației (valoarea centrală) de 3 mm.
   * Pentru cantitatea goală laterală F, ținta este de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calculați valoarea de reglare. Scădeți 5 din cantitatea de deplasare de -0,5 mm.
   * Pentru cantitatea de deplasare de 0,1 mm, valoarea de reglare variază cu 1.
   → Când valoarea curentă este 50:
   [50 – 5 = 45]
4. Introduceți valoarea de reglare pentru SUB-CS2.
   → Introduceți [45].

6. Introduceți MAIN-CS2 (gol lateral F) și SUB-CS2 (gol margine de conducere) și atingeți butonul OK.
   Introduceți valorile de reglare calculate pentru cantitatea de deplasare în MAIN-CS2/SUB-CS2 și atingeți butonul OK. (Cursorul poate fi utilizat în locul butonului.)
7. După introducerea valorilor de reglare, imprimați din nou și verificați dacă cantitățile de evitare sunt ajustate la intervalul țintă.

Efectuați procedurile 4) până la 7) pentru fiecare tavă de alimentare cu hârtie.

BP-LC10 LARGE CAPACITY TRAY (TAVA DE MARE CAPACITATE BP-LC10)

Despachetarea

Dacă conectorul este scos mai întâi, acesta poate fi deteriorat în timpul procedurilor de instalare. Prin urmare, păstrați-l ambalat în timpul despachetării și despachetați-l numai când conectați conectorul la aparat.

Verificarea articolelor ambalate

Nr.	Denumire	Cantitate
1	Tavă de mare capacitate	1
2	Placă de montare superioară	2
3	Unitate de conectare	1
4	Șurub de fixare A (Șaibă hexagonală S-tight M4x18)	4
5	Șurub de fixare B (Șaibă hexagonală S-tight M4x12)	2
6	Șurub de fixare C (Cupă M4x8)	1
7	Foaie de ghidare LCC	1

Instalare

Înainte de instalare, asigurați-vă că opriți ambele comutatoare de alimentare, cel de funcționare și cel principal, și deconectați ștecherul de la priză. Asigurați-vă de două ori că indicatorul luminos de date de pe panoul de operare nu se aprinde sau nu clipește când efectuați instalarea.

Eliberați blocarea

1. Scoateți șurubul de fixare a biroului de alimentare cu hârtie.


NOTĂ: Înainte de a porni alimentarea, verificați dacă șurubul de fixare al tăvii este scos. Dacă alimentarea este pornită fără a scoate șurubul de fixare, pot apărea probleme.

Conectarea unității principale și a tăvii de mare capacitate

1. Atașați placa de montare superioară (articolul ambalat nr. 2) pe partea dreaptă a unității principale cu șurubul de fixare A (articolul ambalat nr. 4). Când instalați, puneți secțiunea de cauciuc ( ) a plăcii de montare superioară pe partea inferioară.
   Notă
   Dacă este instalat ajustorul din dreapta, scoateți-l.

2. Scoateți capacul ușii din dreapta de pe aparat.

3. Atașați foaia de ghidare LCC (articolul ambalat nr. 7) pe ghidajul de intrare a hârtiei.
   Curățați suprafața foii de ghidare LCC cu alcool.


4. Scoateți șuruburile de fixare (1 buc.) ale aparatului și scoateți capacul șurubului. Și scoateți capacul inferior din dreapta.

5. Fixați temporar șurubul de fixare B (articolul ambalat nr. 5) la jumătatea drumului.

6. Introduceți șurubul B fixat temporar în orificiul cheii din unitatea de conectare și fixați temporar unitatea de conectare.

7. Fixați celălalt șurub de fixare B și strângeți bine șurubul B fixat temporar.

8. Atașați capacul inferior din dreapta înapoi la unitatea principală.

9. Fixați șurubul de fixare și atașați capacul șurubului înapoi la unitatea principală.

10. În timp ce ridicați secțiunea marcată cu introduceți unitatea de conectare în tava de mare capacitate și fixați șurubul de fixare C (articolul ambalat nr. 6) la marcajul A de pe unitatea de conectare.


Reglarea înălțimii

1. Puneți tava de mare capacitate mai aproape de unitatea principală.

2. Verificați dacă nervura de verificare a reglării înălțimii a tăvii de mare capacitate și linia axei plăcii de montare superioare montate pe unitatea principală sunt pe aceeași linie.

3. Dacă nu este necesară reglarea înălțimii, introduceți mai mult tava de mare capacitate.
   Dacă este necesară reglarea înălțimii, efectuați procedura de reglare de la 4).

4. Slăbiți șurubul de reglare de pe partea F.
   NOTĂ: Utilizați șurubul de reglare de pe partea frontală pentru reglare. Nu atingeți șurubul de pe partea din spate.
   NOTĂ: Dacă șurubul este slăbit sau scos în timpul service-ului, asigurați-vă că executați reglarea înălțimii C după finalizarea service-ului.

5. În cazul unei deplasări spre dreapta, apăsați secțiunea superioară frontală și potriviți nervura de verificare a reglării înălțimii, astfel încât să fie pe aceeași linie cu linia axei plăcii de montare superioare. Introduceți tava de mare capacitate în unitatea principală.

6. În cazul unei deplasări spre stânga, ridicați grila, astfel încât nervura de verificare a reglării înălțimii să fie pe aceeași linie cu linia axei plăcii de montare superioare și introduceți tava de mare capacitate.

7. Strângeți șurubul slăbit.


Conectarea conectorului

1. Scoateți capacul conectorului.
   Nu utilizați capacul conectorului scos.

2. Conectați conectorul.
   Dacă kitul de încălzire nu este instalat, nu este nevoie să conectați conectorul de încălzire la conector.


Comutator dimensiune hârtie

1. Scoateți capacul din spate.

2. Scoateți șurubul de fixare (4 buc. de șurub albastru) de pe partea superioară și inferioară a plăcii laterale F și a plăcii laterale R.

3. Introduceți partea inferioară conform marcajului gravat pe partea inferioară a plăcii laterale F și a plăcii laterale R. Strângeți partea superioară și inferioară folosind șuruburile de fixare care au fost scoase.


4. Comutarea plăcii de margine din spate
   Scoateți șuruburile albastre care fixează placa de margine din spate superioară și inferioară, respectiv.

5. Introduceți ghidajul de dimensiune conform marcajului gravat. Strângeți partea superioară și inferioară folosind șuruburile de fixare care au fost scoase (A4).

6. Atașați capacul din spate.


Porniți alimentarea unității principale

1. Conectați ștecherul aparatului la priză și porniți comutatorul principal de alimentare și comutatorul de alimentare al panoului de operare.

Setarea dimensiunii

Executați SIM26-2 "Size setting" (Setarea dimensiunii) cu operațiunile cheie ale unității principale.

1. Meniul de selectare a dimensiunii al tăvii de mare capacitate este afișat pe afișajul mesajului de operare.
2. Selectați un buton de dimensiune care va fi setat pe ecranul de mesaje.

Reglarea descentrării imaginii

1. Reglarea cu simularea
   Notă
   Poziția marginii de atac a imaginii și valoarea de reglare a descentrării tăvii de mare capacitate au fost setate la valoarea medie la expedierea din fabrică.
   Prin urmare, această reglare trebuie efectuată numai atunci când se ia decizia de a o executa prin verificarea imaginii tipărite.
   * Trebuie să existe o tavă cu hârtie A4 (LT) în ea.
   1. Executați SIM50-10.
   2. Selectați o sursă de alimentare cu hârtie "6" (LCC) (6 (LCC)).
   3. Setați hârtie A4 (11 X 8,5) pe tava de alimentare cu hârtie LCC.
   4. Verificați pentru a confirma că dimensiunea interioară a modelului imprimat pe jumătate de ton este de 240 1,2 mm.
      Dacă condiția de mai sus nu este îndeplinită, urmați și repetați procedurile ADJ4A (Manual de service) până când se obține un rezultat satisfăcător.
   5. Măsurați dimensiunea zonei goale a modelului de reglare în direcția cadrului față/spate (valoarea golului lateral F) și cea în direcția de transport (valoarea golului marginii de atac).
      Verificați pentru a confirma că toate condițiile următoare sunt îndeplinite.


Proceduri de calcul și introducere a valorilor de reglare
(Exemplu) Valoarea golului marginii de atac

1. Măsurați prin inspecție vizuală.
   → Rezultatul măsurării: 4,5 mm
2. Calculați valoarea de deplasare. Valoarea țintă este valoarea specificației (valoarea centrală) de 3 mm.
   * Pentru valoarea golului lateral F, ținta este de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calculați valoarea de reglare. Scădeți 5 din valoarea de deplasare de -0,5 mm.
   * Pentru valoarea de deplasare de 0,1 mm, valoarea de reglare este variată cu 1.
   → Când valoarea curentă este 50:
   [50 – 5 = 45]
4. Introduceți valoarea de reglare pentru SUB-LC.
   → Introduceți [45].

6. Introduceți MAIN-LC (gol lateral F) și SUB-LC (gol margine de atac) și apăsați butonul OK (OK).
   Introduceți valorile de reglare calculate pentru valoarea de deplasare în MAIN-LC/SUB-LC și apăsați butonul OK (OK). (Cursorul poate fi utilizat în loc de buton.)
7. După introducerea valorilor de reglare, imprimați din nou și verificați pentru a confirma că valorile de evitare sunt ajustate la intervalul țintă.

Efectuați procedurile de la 4) la 7) pentru fiecare tavă de alimentare cu hârtie.

2. Reglare mecanică
   Deoarece reglarea descentrării este efectuată la expediere, în principiu nu este nevoie să efectuați această reglare. Dacă centrul este deplasat, totuși, simularea este utilizată în mod normal. Dacă deplasarea nu este eliminată, efectuați următoarele proceduri de reglare.
   1. Când deplasarea este în partea frontală
      Pentru a regla linia de imprimare în direcția A de la centrul hârtiei, așa cum se arată în figură:
      1. Slăbiți două șuruburi de fixare (șuruburi roșii) ale plăcii de reglare a ghidajului de dimensiune față/spate și mutați placa de reglare a ghidajului de dimensiune în direcția A (partea R) cu valoarea de deplasare și strângeți șuruburile roșii de fixare (2 pentru fiecare).
         Apoi faceți o copie pentru a verifica dacă nu mai există deplasare. Repetați procedurile până când nu mai există deplasare.

   2. Când deplasarea este în partea din spate
      Pentru a regla linia de imprimare în direcția B de la centrul hârtiei, așa cum se arată în figură:
      1. Slăbiți două șuruburi de fixare (șuruburi roșii) ale plăcii de reglare a ghidajului de dimensiune față/spate și mutați placa de reglare a ghidajului de dimensiune în direcția B (partea F) cu valoarea de deplasare și strângeți șuruburile roșii de fixare (2 pentru fiecare).
         Apoi faceți o copie pentru a verifica dacă nu mai există deplasare. Repetați procedurile până când nu mai există deplasare.


MX-LT10 LONG PAPER FEEDING TRAY

Despachetare

Verificarea articolelor ambalate

Nr.	Denumire	Cantitate
1	Tava de alimentare cu hârtie lungă	1

Instalare

Nu introduceți degetul în partea cu cârlig a tăvii.

Fixarea tăvii de alimentare cu hârtie lungă

1. Deschideți ghidajul tăvii de alimentare cu hârtie lungă și agățați-l de încuietoarea tăvii de alimentare cu hârtie lungă.

2. Scoateți ghidajul aparatului.

3. Agățați tava de alimentare cu hârtie lungă de ghidajul aparatului.

4. Introduceți ghidajul aparatului.


Această tavă poate fi utilizată numai pentru alimentarea cu hârtie lungă.

Nu lăsați hârtie lungă pentru o perioadă lungă de timp.

Puteți utiliza hârtie lungă cu această tavă.

Porniți alimentarea unității principale

1. Conectați cablul de alimentare al aparatului la priza de alimentare și porniți comutatorul principal de alimentare și comutatorul de alimentare al panoului de operare.

Setarea tăvii

Utilizați SIM26-50 pentru a seta "Banner size print" (imprimare dimensiune banner) la 1.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Limbi disponibile
