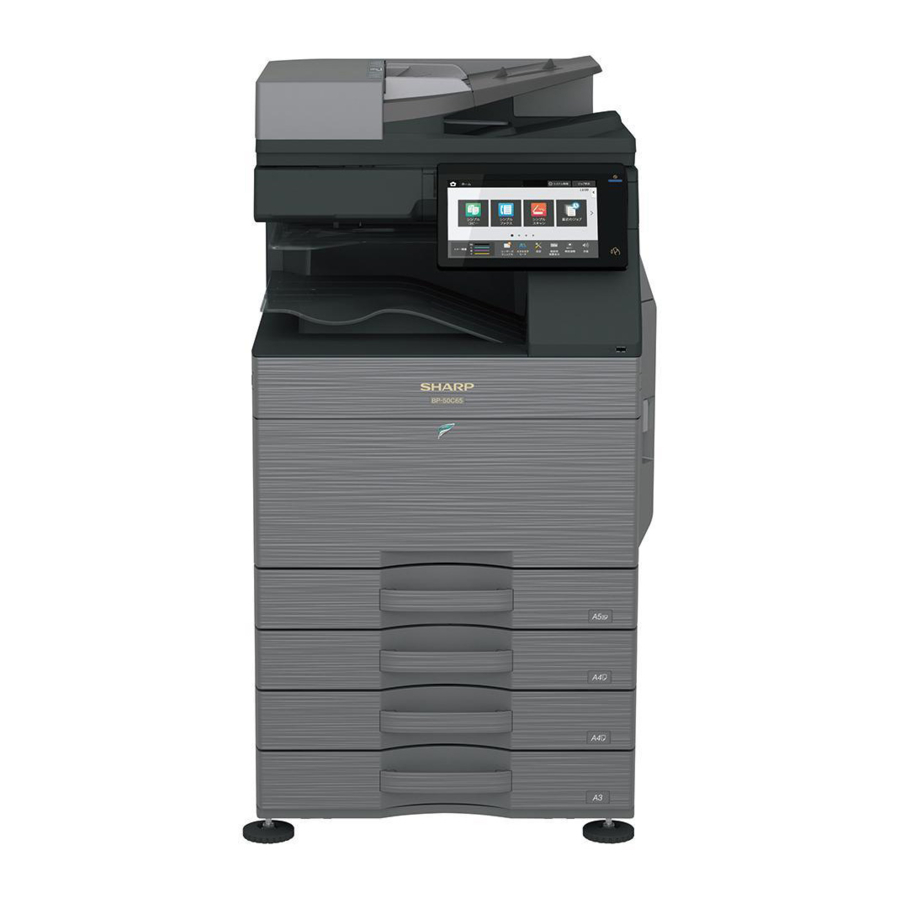

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 -käyttöohje

KONFIGURAATIO

Järjestelmäkaavio

Valinnaisvarusteluettelo

STD: Vakiovaruste
OPT: Asennettava lisävaruste
*1: Lisävaruste joillakin alueilla
*2: Ei tueta joillakin alueilla

SIMULOINTI

Yleistä ja tarkoitus

Simulointitilassa on seuraavat toiminnot, jotka näyttävät laitteen toimintatilan, tunnistavat ongelmakohdan ja syyt varhaisemmassa vaiheessa sekä tehostavat laitteen asennusta ja säätämistä parantaakseen huollettavuutta.

1. Erilaisia säätöjä
2. Tekniset tiedot ja toiminnot
3. Ongelmien poistaminen
4. Toimintatarkastus
5. Laskurien tarkistus, asetusten tyhjennys
6. Laitteen toimintaolosuhteet (toimintahistoria) tietojen tarkistus, tyhjennys
7. Erilaisia (säädöt, asetukset, toiminta, laskurit jne.) tietojen siirto.

Toimintatavat ja näytöt riippuvat laitteen käyttöpaneelin suunnittelusta.

Simulointitila

Easy mode (helppo tila)	Näyttää yleisesti käytettyjä simulaatioita jokaisessa kategoriassa, mikä mahdollistaa teknikoille helpon pääsyn asetusten muuttamiseen, huoltoon ja säätöihin.
Classic mode (klassinen tila)	Kaikki simulaatiot on luetteloitu, ja niihin pääsee antamalla pääkoodin ja sitten alikoodin edellisen mallisarjan mukaisesti.

Kunkin näppäimen toiminto

No.	Name (nimi)	Function (toiminto)
1	TEST key (TEST-näppäin)	Change test mode (testitilan muuttaminen)
2	Mode setting key (tilan asetusnäppäin)	Change Easy mode, Classic mode (helpon tilan ja klassisen tilan muuttaminen)
3	Language setting key (kielen asetusnäppäin)	Change language in simulation mode (kielen muuttaminen simulointitilassa)
4	INFO key (INFO-näppäin)	Display operation of current display (nykyisen näytön toiminnan näyttäminen)
5	EXIT key (EXIT-näppäin)	Exit from simulation mode (poistuminen simulointitilasta)
6	BACK key (BACK-näppäin)	Back to the previous display (paluu edelliseen näyttöön)
7	Clear key (tyhjennysnäppäin)	Clear input value (syöttöarvon tyhjentäminen)

Simuloinnin aloittaminen

Simulointitilaan siirtyminen.

1. Kaksoisnapauta HOME-näppäintä
2. Napauta Ver display (Versio-näyttö) -osiota (10-näppäimen tilan syöttötilan näyttö)

3. Kosketa (#)-näppäintä → Asteriski (*)-näppäintä → Clear key (tyhjennysnäppäintä) → Asteriski (*)-näppäintä → Valmis simuloinnin pääkoodin syöttöön.


PÄÄYKSIKKÖ

Pakkauksen purkaminen

1. Leikkaa polypropeeninauhat.

2. Irrota yläkotelo, pehmustemateriaalit ja pääyksikön kotelo.

3. Irrota F-lisäys. Irrota pääyksikön vinyylipussi.

4. Vedä kahvoista.

5. Nosta pääyksikkö hitaasti 4 henkilön voimin ja aseta se varovasti tasaiselle ja turvalliselle paikalle.


Kiinnitysteipin ja suojamateriaalin poistaminen

1. Avaa etukansi ja poista silikageeli.

2. Paina lukitusvivut sisäänpäin jätevärisäiliön molemmissa päissä ja vedä jätevärisäiliö ylös.

3. Irrota teippi jätevärisäiliöstä.
   * Teippiä käytetään konetta siirrettäessä, joten säilytä se tarvittaessa.

4. Varmista, että lukitusvipu on siirtynyt nuolen osoittamaan asentoon.

5. Poista suojamateriaali.

6. Avaa oikea luukku.

7. Irrota siirtoyksikön kiinnitysmateriaali (4 kohdasta) ja etiketti.


Pakattujen tuotteiden tarkistus

Nro	Nimi	Määrä
1	Käyttöohje	1
2	Suojalevy	1

Lukon vapautus

1. Lokeron pyörityslevyn lukon vapautus
   1. Vedä lokero ulos. Käännä kiinnitysmateriaalia ja irrota se. Irrota varoitusetiketti.
      Kiinnitä irrotettu kiinnitysmateriaali kuvan osoittamaan kohtaan myöhempää käyttöä varten.
      Sulje ulos vedetty lokero.

2. Skannerin (2/3-peiliyksikön) lukon vapautus
   1. Irrota optisen yksikön kiinnitysruuvi ja irrota muistiolappu.

   2. Kiinnitä suojalevy. (Pakattu tuote nro 2)


Asennus

Kun valinnainen paperinsyöttöpöytä liitetään koneeseen, pura paperinsyöttöpöytä pakkauksesta ja asenna se, ja pura sitten kone pakkauksesta.
Aseta kone tukevasti lisävarustepöydälle ja suorita koneen asennustoimenpiteet.
Aseta kone tukevasti valinnaiselle pöydälle.

Nämä mallit on toimitettu kehitteellä, joka on suljettu kehiteyksikköön ja tehty SIM25-2. ÄLÄ siis suorita SIM25-2:ta koneen asennuksen yhteydessä.

Jos SIM25-2 suoritetaan, vaihda kaikki kehitteet uusiin ja suorita SIM25-2. Jos konetta on käytetty vaihtamatta uutta kehitysyksikköä, siitä voi aiheutua käyttöiän suorituskykyyn liittyviä ongelmia.

Värikasetin asennus

1. Ravista värikasettia vaakasuunnassa useita kertoja
2. Avaa etukansi ja aseta kukin värikasetti

Muista asentaa värikasetti oikeaan paikkaan. Vältä asentamista eri väriin tarkoitettuun paikkaan.

Älä työnnä värikasettia väkisin sisään.
Työnnä sitä, kunnes kasetti lukittuu kunnolla paikalleen.

Kunkin värin värikasetin asennuspaikka

LSU:n pölytiiviin lasin puhdistus

Siirtohihnasta tai sulkimesta tai muusta viereisestä osasta peräisin olevaa pölyä voi pudota LSU:hun kuljetuksen tai asennuksen aikana. Muista puhdistaa pölytiivis lasi ennen kuvanlaadun tarkistamista.

1. Irrota LSU:n puhdistuslevy etukannesta.

2. Käännä puhdistuslevyn huopapuoli alaspäin ja aseta se paikalleen. Liu'uta sitä edestakaisin muutaman kerran LSU:n pölytiiviin lasin puhdistamiseksi.

3. Palauta LSU:n puhdistustanko etukanteen siten, että huopa on ylöspäin. Sovita nasta ja kiinnitä se kolmella kielellä.

4. Kiinnitä jätevärisäiliö.
   Molemmat päät on lukittu kunnolla.

5. Kytke päävirtakytkin ON-asentoon ja sulje sitten etukansi.

Kohde EXIT TRAY CABINET -lisävarusteelle. Viimeistelijä tai poistolokeron kotelo on asennettava ennen koneen käynnistämistä, muuten tapahtuu L4-11-koodi.

6. Kytke käyttöpaneelin virtakytkin ON-asentoon.

Älä käytä pääyksikköä 20 sekunnin ajan virran kytkemisen jälkeen lataustelan kosketuskäytön tarkistuksen vuoksi.
* Harvoissa tapauksissa voi tulla JAM-näyttö näkyviin, kun sitä käytetään.
* Jos JAM-näyttö tulee näkyviin, peruuta JAM avaamalla ja sulkemalla oikea luukku ja tyhjennä JAM-historia.

7. Paina OK.

8. MFP käynnistyy automaattisesti uudelleen ja siirtyy väriaineen täyttötoimintoon
   Varmista, että "Väriaineen täyttö käynnissä" tulee näkyviin, ja odota, kunnes näyttö katoaa (kestää 30 sekuntia - 4 minuuttia)
   Huomautus
   Tämä toimenpide on tarkoitettu väriaineen syöttötoiminnon tarkistamiseen värikasetista DV-yksikköön. Toiminta-aika vaihtelee värikasetin väriaineen määrän mukaan. Väriaineen epätasainen jakautuminen ja värikasetin sisäinen tila.

Paperinsyöttölokeron asetus

1. Järjestelmäasetus
   1. Napauta [SETTINGS] (ASETUKSET) -näppäintä.
   2. Napauta [Init. Install Settings] (Alust. asennusasetukset) -näppäintä.
   3. Napauta [Password] (Salasana) -näppäintä pääkäyttäjän kirjautumisessa. Syötä salasana 10-näppäimellä. "admin"
   4. Napauta [Paper Tray Settings] (Paperilokeron asetukset) -näppäintä määrittääksesi asetukset. Nämä asetukset määrittävät paperityypin, paperikoon ja kunkin paperilokeron sallitut toiminnot. Kun [Tray Settings] (Lokeron asetukset) -näppäintä napautetaan, luettelo tulee näkyviin, jossa näkyvät lokerot ja nykyiset asetukset.
   5. Napauta [Each tray] (Jokainen lokero) -näppäintä yllä olevassa näytössä muuttaaksesi asetuksia.
      Seuraavat asetukset voidaan määrittää.

Kohde	Kuvaus
Tyyppi	Valitse lokeroon ladattavan paperin tyyppi. Valittavat paperityypit vaihtelevat paperilokeron mukaan.
Koko	Valitse paperikoko luettelosta. Valittavat paperikoot vaihtelevat lokeron mukaan. Valittavat koot voivat myös olla rajoitettuja edellä valitun paperityypin mukaan. Jos haluamaasi kokoa ei näy luettelossa, valitse [Custom Size] (Mukautettu koko) ja syötä koko suoraan (vain ohituslokeroa varten).
Syötettävän työn hyväksyntä	Valitse käytettävät tilat. Jos on toiminto, jota et halua käytettävän valitun lokeron kanssa, poista toiminto käytöstä. Kun "Tyyppi" on muu kuin tavallinen paperi, kierrätyspaperi, värillinen paperi tai käyttäjätyyppi, [Fax] (Faksi) ja [Internet Fax] (Internet-faksi) -toimintoja ei voi valita.

2. Lokeron koon asetus
   1. Vedä paperilokero ulos.
      Vedä lokeroa varovasti ulos, kunnes se pysähtyy.
      Jos lokerossa on vielä paperia, poista se.

   2. Säädä ohjainlevyjä A ja B puristamalla niiden lukitusvipuja ja liu'uttamalla niitä, jotta ne vastaavat ladattavan paperin pysty- ja vaakasuuntaisia mittoja.
      Ohjainlevyt A ja B ovat liukuvia. Liu'uta kutakin ohjainlevyä samalla, kun puristat sen lukitusvipua.

   3. Säädä ohjainlevyjä A ja B puristamalla niiden lukitusvipuja


Tekniset tiedot

Käytä SIM26-6:ta koneiden määränpään asettamiseen.

SIM-nro		Sisältö
26	6	Käytetään määränpään asettamiseen.

Kun kohdeasetukset on suoritettu, muuta asetettuja arvoja muokataksesi seuraavia asetuksia.

SIM-nro		Sisältö
26	3	Käytetään tilintarkastajan määrittelytilan asettamiseen.
	5	Käytetään kokonaislaskurin ja huoltolaskurin laskentatilan asettamiseen.
	18	Käytetään väriaineen säästötilan KYLLÄ/EI asettamiseen (vain Ison-Britannian ja Japanin versioissa) * Muille kohdeversioille tämän asetuksen tekee käyttäjäohjelma.
	29	Käytetään etälaiteohjelmiston päivitystilan asettamiseen.
	52	Käytetään KYLLÄ/EI asettamiseen, kun ei-tulostuspaperi kulkee kunkin laskurin läpi.

Kuvanlaadun tarkistus

Suoritettavat toimenpiteet

Suorita seuraavat toimenpiteet.

Nro	Toimenpide	SIM
1	Tulostusyksikön kuvan vääristymän säätö (manuaalinen säätö) / OPC-rummun vaiheen säätö (automaattinen säätö) / Värin rekisteröinnin säätö (automaattinen säätö)	50-22
2	Kopiointivärin tasapainon ja tiheyden tarkistus
3	Tulostimen värin tasapainon/tiheyden tarkistus	64-5

Jos kuvassa on edellä mainittujen sisältöjen aiheuttamia virheitä, suorita seuraavat toimenpiteet ja vahvista kuva.

Nro	Toimenpide	SIM
4	Kopioinnin/tulostimen värin tasapainon säätö (automaattinen säätö)	46-74
5	Tulostus-/skannauskuvan keskipisteen ulkopuolella, etureunan sijainnin säätö	50-10

Kuvaus

1. Tulostusyksikön kuvan vääristymän säätö (manuaalinen säätö) / OPC-rummun vaiheen säätö (automaattinen säätö) / Värin rekisteröinnin säätö (automaattinen säätö)

Tämä säätö suorittaa tulostusyksikön kuvan vääristymän säädön, OPC-rummun vaiheen säädön ja värin rekisteröinnin säädön samanaikaisesti.

1. Siirry SIM50-22-tilaan.
2. Paina [EXECUTE] (SUORITA) -näppäintä.
   [EXECUTE] (SUORITA) -näppäin korostuu ja kuvan rekisteröinnin automaattinen säätö alkaa. (Säädön suorittaminen kestää noin 30 sekuntia.)
3. Kun säätö on valmis, [EXECUTE] (SUORITA) -näppäin palaa normaaliin näyttöön ja säätötuloksen arvo näytetään.
   Kunkin värin nykyinen vinoutustaso näytetään SKEW-näyttöosassa.

4. Kirjoita näytetty vinoutustaso muistiin.
   (Vinoutustason arvon merkitys ja säätöprosessi)
   * Jos kaikissa SKEW C-, M- ja Y-kohtien kohdalla näkyy "OK", säätöä ei tarvitse suorittaa.
   * Kun arvon alussa näkyy "R", käännä LSU-vinoutuksen säätöruuvia myötäpäivään.
   * Kun arvon alussa näkyy "L", käännä LSU-vinoutuksen säätöruuvia vastapäivään.
   * Säätöruuvin kääntömäärä vastaa kutakin säätöarvoa. C, M ja Y osoittavat napsautusten lukumäärää. Näyttöarvo pyöristetään desimaalipisteessä.
   * "C, M ja Y(SKEW)" näyttää C-, M- ja Y-säätöruuvien säätönapsautusvaiheiden lukumäärän kullekin säätöruuville.
   Sisältö suluissa ()
   MIAN, SUB: Ero kuvan rekisteröinnin edelliseen säätöarvoon verrattuna.
   Esimerkki:
   Jos tällä kertaa on 105 ja edellisellä kerralla 103, se näytetään muodossa 105.0 (+2.0).
   SKEW: LSU-vinoutuksen säätötuloksen arviointi. OK tai NG.
   PHASE: OPC-rummun vaiheen säätöarvo edelliseltä kerralta
5. Toista vaiheet 2–4 ja tarkista, että C, M ja Y (SKEW) ovat OK.
   Jos jokin niistä on NG, säädä kääntämällä vastaavan värin LSU-vinoutuksen säätöruuvia.


Kun säätö tehdään kääntämällä K:n LSU-vinoutuksen säätöruuvia, C:n, M:n ja Y:n (SKEW) tilat muuttuvat. Suorita SIM50-22 tarkistaaksesi, että C, M ja Y (SKEW) ovat OK.
Kun ilmenee poikkeavuus, "ERROR" (VIRHE) tulee näkyviin.
Tarkista tässä tapauksessa kukin käyttöosa ja prosessiosa.

2. Kopiointivärin tasapainon ja tiheyden tarkistus
   Menetelmä
   Tee kopio harmaasävytestikuvasta (UKOG-0162FCZZ) ja kopio huoltoväritestikuvasta (UKOG-0326FCZZ/UKOG-0326FC11) ja tarkista, että ne ovat oikein.
   1. Huomautus värin tasapainon ja tiheyden tarkistamisesta värikopiointitilassa: Jos haluat tarkistaa kopiointivärin tasapainon ja tiheyden, käytä harmaasävytestikuvaa (UKOG-0162FCZZ) ja huoltoväritestikuvaa (UKOG-0326FCZZ/UKOG-0326FC11). Aseta kopiointitiheystasoksi "3" Teksti/tulostettu valokuva -tilassa (manuaalinen) ja tee kopio.
      Tässä vaiheessa kaikki värin tasapainon säädöt käyttäjän säätötilassa on asetettava oletusarvoon (keskelle). Varmista lisäksi, että käytät määritettyä paperia värille.
   2. Huomautus mustavalkokopiointitilan tiheyden tarkistamisesta
      Jos haluat tarkistaa tiheyden, käytä harmaasävytestikuvaa (UKOG-0162FCZZ). Aseta kopiointitiheystasoksi "Manuaalinen 3" Teksti/tulostettu valokuva -tilassa (manuaalinen).
      Lisäksi kaikki värin tasapainon säädöt käyttäjän säätötilassa on asetettava oletusarvoon (keskelle).

[Tarkista harmaasävytestikuvan (UKOG-0162FCZZ) avulla]
Harmaasävytestikuvalla tehtävässä kopiointitiheyden tarkistuksessa tarkista, että seuraavat ehdot täyttyvät.

Värien (harmaan) tasapainoa varten käytä huoltoväritestikuvaa (UKOG-0326FCZZ/UKOG-0326FC11) tarkistukseen.

[Tarkista huoltoväritestikuvan (UKOG-0326FCZZ/UKOG-0326FC11) avulla]
Huoltoväritestikuvalla tehtävässä kopiointivärin tasapainon tarkistuksessa tarkista, että seuraavat ehdot täyttyvät.

1. Värikopioinnin tarkistuskohdat (varmista seuraavat asiat:)

   1. Tyhjiä alueita on 12.
   2. Rekisteröinnit (yksi piste pääskannauksessa ja yksi piste alaskannauksessa) eivät ole siirtyneet.
   3. Resoluutio 5.0 (5 pistettä) on nähtävissä.
   4. Väriero harmaasävytasapainossa F- ja R-puolien välillä ei ole kovin suuri.
   5. Valkoisia ja mustia viiruja ei ole.
   6. Värilliset tekstit toistetaan selkeästi.
   7. Kiinteä tiheys ei ole kovin vaalea.
2. Mustavalkokopioinnin tarkistuskohdat (varmista seuraavat asiat:)

   1. Tyhjiä alueita on 12.
   2. Resoluutio 4.0 (5 pistettä) on nähtävissä.
   3. Tiheysero F- ja R-puolien välillä ei ole kovin suuri.
   4. Valkoisia ja mustia viiruja ei ole.
   5. Kiinteä tiheys ei ole kovin vaalea.
   6. Musta matalatiheyksinen liukuväri on kopioitu hieman.

3. Tulostimen värin tasapainon/tiheyden tarkistus
   Menetelmä
   Suorita SIM64-5 tulostustestikuvion tulostamiseksi.


Aseta jokainen asetusarvo oletusarvoon ja paina [EXECUTE] (SUORITA) -näppäintä. Tulostustestikuvio tulostetaan.

Tulostustiheyttä on muutettava asteittain vaaleammasta tummempaan. Tiheyden muuttumissuuntaa ei saa kääntää. Kunkin värin tiheystason on oltava lähes samalla tasolla.

4. Kopioinnin/tulostimen värin tasapainon ja tiheyden säätö (automaattinen säätö)

Kun tulostinlisävaruste on asennettu, suorita yllä oleva toimenpide.

1. Siirry SIM46-74-tilaan.
2. Paina [EXECUTE] (SUORITA) -näppäintä.
   Suoritettaessa korkean tiheyden prosessinohjaus ja kopiointiväripaikan kuva (säätökuvio) tulostetaan. (A4/11" x 8,5" tai A3/11" x 17" paperi valitaan automaattisesti.)
3. Aseta vaiheessa 2) tulostettu väripaikkakuvan (säätökuvio) paperi asiakirjapöydälle.
   Aseta vaiheessa 2) tulostettu väripaikkakuvan (säätökuvio) paperi asiakirjapöydälle. Aseta väripaikkakuva siten, että ohuet viivat ovat vasemmalla puolella. Aseta tällä kertaa 5 arkkia valkoista paperia tulostetun väripaikkakuvan (säätökuvio) päälle.

4. Valitse [FACTORY] (TEHDAS) -kohde ja paina [EXECUTE] (SUORITA) -näppäintä.
   Kun värin tasapainoa on mukautettu manuaalisella värin tasapainon säädöllä (SIM46-21) käyttäjän pyynnön mukaisesti ja värin tasapaino on rekisteröity SIM63-7:llä huoltokohteeksi, jos värin tasapaino on säädettävä, valitse [SER- VICE] (HUOLTO) -kohde.
   Kopiointivärin tasapainon säätö suoritetaan automaattisesti ja tulostaa värin tasapainon tarkistuspaikkakuvan.
   Jos tulostetussa tarkistuskuviossa on viivoja tai epäselvää tulostusta, tarkista tulostusyksiköstä ongelmia.

5. Paina [EXECUTE] (SUORITA) -näppäintä.
   Tulostimen väripaikkakuva (säätökuvio) tulostetaan. (A4/11" x 8,5" tai A3/11" x 17" paperi valitaan automaattisesti.)
6. Aseta vaiheessa 5) tulostettu väripaikkakuvan (säätökuvio) paperi asiakirjapöydälle.
   Aseta vaiheessa 2) tulostettu väripaikkakuvan (säätökuvio) paperi asiakirjapöydälle. Aseta väripaikkakuva siten, että ohuet viivat ovat vasemmalla puolella. Aseta tällä kertaa 5 arkkia valkoista paperia tulostetun väripaikkakuvan (säätökuvio) päälle.

7. Valitse [FACTORY] (TEHDAS) -kohde ja paina [EXECUTE] (SUORITA) -näppäintä.
   Kun värin tasapainoa on mukautettu manuaalisella värin tasapainon säädöllä (SIM67-25) käyttäjän pyynnön mukaisesti ja värin tasapaino on rekisteröity huoltokohteeksi SIM67-27:llä, jos värin tasapaino säädetään siihen värin tasapainoon, valitse [SERVICE] (HUOLTO) -kohde.
   Tulostimen värin tasapainon säätö (vaihe 1) suoritetaan automaattisesti ja värin tasapainon tarkistuspaikkakuva tulostetaan.
   Jos tulostetussa tarkistuskuviossa on viivoja tai epäselvää tulostusta, tarkista tulostusyksiköstä ongelmia.

8. Puolisävykuvan korjauksen alkuasetusvalikko tulee näkyviin. Paina [OK] (OK) -näppäintä.
   Puolisävykuvan korjauksen alkuasetus suoritetaan.
9. Odota, kunnes [EXECUTE] (SUORITA) -näppäin tulee näkyviin. Kun se tulee näkyviin, paina sitä.
   Puolisävykuvan korjaus suoritetaan.
10. Kun "COMPLETED THIS PROCEDURE" (TÄMÄ TOIMENPIDE VALMIS) tulee näkyviin, säätötoimenpide on valmis.
    Peruuta SIM46-74.

Säätötulos on voimassa vain, kun sekä kopiointitilan että tulostintilan säädöt on suoritettu loppuun.
Jos esimerkiksi kopiointivärin tasapainon säätö (automaattinen säätö) suoritetaan ja simulointi peruutetaan, säätötulos on virheellinen.

11. Tarkista kopiointivärin tasapaino ja tiheys. (Katso kopiointivärin tasapainon ja tiheyden tarkistuskohdat.)
12. Tarkista tulostimen värin tasapaino ja tiheys. (Katso tulostimen värin tasapainon ja tiheyden tarkistuskohdat.)

Jos värin tasapaino tai tiheys ei ole tyydyttävällä tasolla edes automaattisten ja manuaalisten säätöjen suorittamisen jälkeen, syynä voi olla jokin muu. Etsi syy, korjaa tai suorita tarvittavat työt ja toista säätö alusta alkaen.
Jos värin tasapaino tai tiheys ei ole tyydyttävä, säädä kopiointivärin ja tulostimen värin tasapainoa SIM46-74:llä.

5. Tulostus-/skannauskuvan keskipisteen ulkopuolella, etureunan sijainnin säätö.
   Ennen tämän säädön suorittamista, muista tarkistaa seuraavat asiat.
   * Lokerossa on oltava A4 (LT) -paperia.
   1. Siirry SIM50-10-tilaan.
   2. Valitse paperinsyöttölokero 1.
   3. Aseta A4 (11 x 8,5) -paperia paperinsyöttölokeroon 1.
   4. Tarkista, että tulostetun puolisävykuvion sisämitta on 240 1,2 mm.
   5. Mittaa säätökuvion tyhjä alueen koko edessä/takana-suunnassa (F-puolen tyhjä määrä) ja kuljetussuunnassa (etureunan tyhjä määrä).
      Varmista, että kaikki seuraavat ehdot täyttyvät.


Säätöarvojen laskenta- ja syöttömenetelmät
(Esimerkki) Etureunan tyhjä määrä

1. Mittaa silmämääräisesti.
   → Mittaustulos: 4,5 mm
2. Laske siirtymämäärä.
   Tavoitearvo on määrittelyarvo (keskiarvo) 3 mm.
   * F-puolen tyhjän määrän tavoite on 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Laske säätöarvo. Vähennä 5 siirtymämäärästä -0,5 mm.
   * 0,1 mm:n siirtymämäärälle säätöarvoa muutetaan yhdellä.
   Kun nykyinen arvo on 50:
   → [50 – 5 = 45]
4. Syötä SUB-CS1:n säätöarvo.
   → Syötä [45].

6. Syötä MAIN-CS1 (F-puolen tyhjä) ja SUB-CS1 (etureunan tyhjä) ja paina OK-painiketta.
   Syötä lasketut säätöarvot siirtymämäärälle kohtiin MAIN-CS1/SUB-CS1 ja paina OK-painiketta. (Kohdistinta voidaan käyttää painikkeen sijasta.)
7. Kun olet syöttänyt säätöarvot, tulosta uudelleen ja tarkista, että vältettävät määrät on säädetty tavoitealueelle.

BP-DE12/DE13/DE14 -PAPERIALUSTA

(JALUSTA/550/2x550/3x550 -PAPERIALUSTA)

Pakkauksen purkaminen

Varmista ennen asennusta, että sekä virta- että päävirtakytkimet ovat pois päältä ja että virtajohto on irrotettu pistorasiasta. Varmista, ettei käyttöpaneelin datavalo pala tai vilku, kun asennusta suoritetaan.

Pakattujen tuotteiden tarkistus

Nro	Nimi	Määrä
1	Pöytäyksikkö	1
2	Kiinnitysruuvit (M4 x 8)	4
3	Oikea säätöjalka	1

Asennus

Säätöjalan asennon säätäminen

1. Kiinnitä oikea säätöjalka (pakattu tuote nro 3)


Huomautus
Säätöjalka on asennettava, jos seuraavaa lisävarustetta ei ole asennettu samaan aikaan.

• SUURIKOKOINEN LOKERO
• VIIMEISTELIJÄ (1k)
• SATULAN NITOMISVIIMEISTELIJÄ (1K)
• VIIMEISTELIJÄ (3K)
• SATULAN NITOMISVIIMEISTELIJÄ (3K)

Turvallisuuden varmistamiseksi työnnä oikea säätöjalka paikalleen, kunnes se lukittuu.

2. Säädä pöytäyksikkö kiinni kääntämällä kutakin säätöjalkaa.


Pääyksikön ja pöytäyksikön liittäminen

1. Aseta pääyksikkö pöytäyksikön päälle.

Käytä pääyksikön nostamiseen vähintään neljän henkilön voimaa.

Aseta pääyksikkö pöytäyksikön päälle hitaasti kohdistamalla ulkoiset linjat. Tarkista, että pöytäyksikön päällä oleva kohdistustappi on kunnolla pääyksikön kohdistusurassa.

2. Irrota lokero 1 ja lokero 2.

3. Nosta vivustolevyt pöytäyksikön etupuolen oikealla ja vasemmalla puolella ja kiinnitä ne kiinnitysruuveilla (pakattu tuote nro 2).

4. Kiinnitä lokero 1 ja lokero 2.

5. Irrota pääyksikön takaosan kansi. Ja kiinnitä ne kiinnitysruuveilla (pakattu tuote nro 2). Palauta pienet kannet.


Vapauta lukitus

1. Vedä kukin lokero ulos. Käännä ja irrota kiinnitysmateriaali ja poista varoitustarra.
   Kiinnitä irrotettu kiinnitysmateriaali kuvassa näkyvään paikkaan säilytystä varten.
   Sulje ulos vedetty kasetti.


Tarkista ennen virran kytkemistä, että lokeron kiinnitysmateriaali on irrotettu. Jos virta kytketään irrottamatta kiinnitysmateriaalia, siitä voi aiheutua ongelmia.

Liittimen liittäminen

1. Irrota kansi laitteen takaosasta.

2. Liitä liitin.

3. Erota kannen pohja pihdeillä.

4. Kiinnitä kansi.


Säätö

Varmista ennen asennusta, että sekä virta- että päävirtakytkimet ovat pois päältä ja että virtajohto on irrotettu pistorasiasta. Varmista, ettei käyttöpaneelin datavalo pala tai vilku, kun asennusta suoritetaan.

Kytke pääyksikön virta päälle

1. Liitä laitteen virtajohto pistorasiaan ja kytke päävirtakytkin ja käyttöpaneelin virtakytkin päälle.

Huomautus
Katso lokerokoon asettamista kohdasta "Lokerokoon määritys".

Kuvan keskitetyn asennon säätö

Huomautus
Pöytäyksikön kuvan etureunan sijainti ja keskitetyn asennon säätöarvo on asetettu keskiarvoon tehtaalta toimitettaessa.
Siksi tämä säätö on suoritettava vain, kun tulostetun kuvan tarkistuksen perusteella päätetään, että se on suoritettava.

* Laitteessa on oltava lokero, jossa on A4- (LT) kokoista paperia.

1. Siirry SIM50-10 -tilaan.
2. Valitse paperinsyöttölähde "3" (CS2).
3. Aseta A4- (11 X 8,5) paperia CS2-paperinsyöttölokeroon.
4. Tarkista, että tulostetun puolisävykuvion sisämitta on 240 1,2 mm.
   Jos yllä oleva ehto ei täyty, noudata ADJ4A:n (huoltokäsikirja) ohjeita ja toista niitä, kunnes saadaan tyydyttävä tulos.
5. Mittaa säätökuvion tyhjän alueen koko etu-/takakehyksen suunnassa (F-puolen tyhjän alueen määrä) ja siirtosuunnassa (etureunan tyhjän alueen määrä).
   Tarkista, että kaikki seuraavat ehdot täyttyvät.


Säätöarvojen laskeminen ja syöttäminen
(Esimerkki) Etureunan tyhjän alueen määrä

1. Mittaa silmämääräisesti. Mittaustulos: 4,5 mm
2. Laske siirtymän määrä.
   Tavoitearvo on 3 mm:n spesifikaatioarvo (keskiarvo).
   * F-puolen tyhjän alueen määrän tavoite on 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Laske säätöarvo. Vähennä 5 siirtymän määrästä -0,5 mm.
   * 0,1 mm:n siirtymän määrälle säätöarvoa muutetaan yhdellä.
   → Kun nykyinen arvo on 50: [50 – 5 = 45]
4. Syötä säätöarvo kohtaan SUB-CS2/CS3/CS4. Syötä [45].

6. Syötä MAIN-CS2 (F-puolen tyhjä alue) ja SUB-CS2 (etureunan tyhjä alue) ja paina OK-painiketta. Syötä lasketut säätöarvot siirtymän määrälle kohtiin MAIN-CS2/SUB-CS2 ja paina OK-painiketta. (Kohdistinta voidaan käyttää painikkeen sijasta.)
7. Kun olet syöttänyt säätöarvot, tulosta uudelleen ja tarkista, että vältettävät määrät on säädetty kohdealueelle.

Suorita toimenpiteet 4–7 kullekin paperinsyöttölokerolle.

BP-DE15 ARKKIPAPERILOKERO

(JALUSTA/550 & 2100 ARKKIPAPERILOKERO)

Pakkauksen purkaminen

Jos liitin irrotetaan ensin, se voi vaurioitua asennustoimenpiteiden aikana. Säilytä se siksi pakattuna laatikosta purettaessa ja pura se vasta, kun liitin liitetään laitteeseen.

Pakattujen tuotteiden tarkistus

Nro	Nimi	Määrä
1	Pöytäyksikkö	1
2	Kiinnitysruuvit (M4 x 8)	4
3	Oikea säätöjalka	1

Asennus

Katkaise ennen asennusta virta sekä käyttö- että päävirtakytkimistä ja irrota virtajohto pistorasiasta. Varmista kaksoistarkistuksella, että käyttöpaneelin datavalo ei syty tai vilku, kun suoritat asennusta.

Säätöjalan asennon säätö

1. Kiinnitä oikea säätöjalka (pakattu tuote nro 3)


Huomautus
Jos seuraavaa lisävarustetta ei ole asennettu samanaikaisesti, säätöjalka on asennettava.

• SUURIKOKOINEN ALUSTA
• VIIMEISTELIJÄ (1k)
• SATULAN NITOMISVIIMEISTELIJÄ (1K)
• VIIMEISTELIJÄ (3K)
• SATULAN NITOMISVIIMEISTELIJÄ (3K)

Turvallisuuden varmistamiseksi työnnä oikea säätöjalka paikalleen, kunnes se lukittuu.

2. Säädä kukin säätöjalka pöytäyksikön kiinnittämiseksi.

Pääyksikön ja pöytäyksikön liitäntä

1. Aseta pääyksikkö pöytäyksikön päälle.

Käytä pääyksikön nostamiseen vähintään neljän henkilön työpanosta.

Aseta pääyksikkö hitaasti pöytäyksikön päälle sovittamalla ulkoiset linjat. Tarkista, että pöytäyksikön yläosassa oleva paikannustappi on kunnolla kiinni pääyksikön paikannusurassa.

2. Irrota kasetti 1 ja kasetti 2.

3. Nosta vivustolevyt pöytäyksikön etuosan oikealta ja vasemmalta puolelta ja kiinnitä ne kiinnitysruuveilla (pakattu tuote nro 2).

4. Kiinnitä kasetti 1 ja kasetti 2.

5. Ota pois pieni kansi pääyksikön takaosan oikealta ja vasemmalta puolelta. Ja kiinnitä ne kiinnitysruuveilla (pakattu tuote nro 2). Palauta pienet kannet.


Vapauta lukitus

1. Vedä kasetti ulos. Käännä ja poista kiinnitysmateriaali ja poista varoitustarra.
   Kiinnitä poistettu kiinnitysmateriaali kuvassa näkyvään kohtaan säilytystä varten.

2. Vedä kukin tandemkasetti ulos. Käännä ja poista kiinnitysmateriaali ja poista varoitustarra.
   Kiinnitä poistettu kiinnitysmateriaali kuvassa näkyvään kohtaan säilytystä varten.
   Sulje ulos vedetty kasetti.


Ennen virran kytkemistä tarkista, että kasetin kiinnitysmateriaali on irrotettu. Jos virta kytketään irrottamatta kiinnitysmateriaalia, siitä voi aiheutua ongelmia.

Liitännän kytkeminen

1. Irrota kansi laitteen takaosasta.

2. Kytke liitäntä.

3. Erota kannen pohja pihdeissä.

4. Kiinnitä kansi.


Kytke pääyksikön virta PÄÄLLE

1. Liitä laitteen virtajohto pistorasiaan ja kytke PÄÄLLE päävirtakytkin ja käyttöpaneelin virtakytkin.

Kasetin asetukset

1. Järjestelmäasetukset
   1. Napauta kosketuspaneelissa [Initial Installation Settings] (Alkuasennusasetukset) -näppäintä.
   2. Napauta [Tray Settings] (Kasetin asetukset) -kohtaa vastaavaa asetusta varten. Määritä paperityyppi, paperikoko ja hyväksytty syöttötyö kullekin kasetille. Kosketa [Tray Settings] (Kasetin asetukset) -näppäintä, niin näyttöön tulee luettelo kaseteista ja nykyisistä asetuksista.
   3. Kosketa vastaavaa kasettinäppäintä, niin näyttöön tulee asetusnäyttö. Asetuskohteet ovat lueteltuina alla:

Asetuskohteet	Kuvaus
Tyyppi	Valitse käytettävä paperityyppi. Valittavissa oleva paperityyppi vaihtelee kasetin mukaan.
Koko	Valitse käytettävä paperikoko. Valittavissa oleva koko vaihtelee kasetin mukaan. Valittavissa oleva koko voi olla rajoitettu yllä olevassa tyypissä valitun kasetin mukaan. Jos sopivaa kasettia ei ole luettelossa, valitse [Size Input] (Koon syöttö) ja määritä koko suoraan. (Tämä on sallittu vain ohituskasetille.)
Hyväksytty syöttötyö	Valitse hyväksytty työtila. Poista ominaisuus käytöstä, jos et halua suorittaa työtä valitulla kasetilla. [Fax] (Faksi) ja [Internet Fax] (Internet-faksi) -vaihtoehtoja ei voi valita, jos [Type] (Tyyppi) -asetukseksi on määritetty jokin muu kuin tavallinen paperi, kierrätyspaperi, värillinen paperi tai käyttäjätyyppi.

2. Kasetin koon asetus
   1. Kasetti 2
      1. Vedä paperikasetti ulos.
         Vedä kasetti varovasti ulos, kunnes se pysähtyy.
         Poista kasettiin ladattu paperi.
      2. Säädä ohjauslevyjä A ja B puristamalla niiden lukitusvipuja ja liu'uttamalla niitä ladattavan paperin pituus- ja poikittaismittojen mukaan.
         Ohjauslevyt A ja B ovat liukuvia. Liu'uta kutakin ohjauslevyä puristamalla sen lukitusvipua säätääksesi paperikoon mukaan.

   2. Kasetti 3 (A4/LT)
      1. Vedä tandempaperinsyöttökasetti ulos.
      2. Irrota tandemkasetin säätölevy samalla kun painat koukkua.

      3. Aseta säätölevyn uloke sopivan koon tandemkasetin säätölevyn reikiin.

      4. Työnnä tandempaperinsyöttökasetti.
   3. Kasetti 4 (A4/LT/B5)
      1. Vedä tandempaperinsyöttökasetti ulos.
      2. Irrota tandemkasetin säätölevy samalla kun painat koukkua.

      3. Aseta säätölevyn uloke sopivan koon tandemkasetin säätölevyn reikiin.

      4. Aseta B5-takareunan säätölevy A4/LT-kokoa varten. Pystytä säätölevy B5-kokoa varten.

      5. Työnnä tandempaperinsyöttökasetti.
3. Koon asetus
   Suorita SIM26-2 "Koon asetus" pääyksikön näppäintoiminnoilla.
   1. Suurikokoisen pöydän koonvalintavalikko tulee näkyviin käyttötilanäytössä.
   2. Valitse asetusnäytössä määritettävä kokopainike.

Kuvan keskityksen säätö

Huomautus
Kuvan etureunan asento ja pöytäyksikön keskityksen säätöarvo on asetettu keskiarvoon, kun se lähetetään tehtaalta.
Siksi tämä säätö on suoritettava vain, kun tulostuskuvan tarkistuksen perusteella tehdään päätös sen suorittamisesta.

* Siinä on oltava kasetti, jossa on A4 (LT) -paperia.

1. Suorita SIM50-10.
2. Valitse paperinsyöttölähde "3" (CS2).
3. Aseta A4 (11 X 8.5) -paperi CS2-paperinsyöttökasettiin.
4. Tarkista ja varmista, että painetun puolisävyskuvion sisämitta on 240 1,2 mm.
   Jos yllä oleva ehto ei täyty, noudata ja toista ADJ4A:n (huolto-opas) toimenpiteitä, kunnes saadaan tyydyttävä tulos.
5. Mittaa säätökuvion tyhjä alue etu-/takakehyksen suunnassa (F-puolen tyhjä määrä) ja kuljetussuunnassa (etureunan tyhjä määrä).
   Tarkista ja varmista, että kaikki seuraavat ehdot täyttyvät.


Säätöarvojen laskenta- ja syöttötavat
(Esimerkki) Etureunan tyhjä määrä

1. Mittaa silmämääräisesti. Mittaustulos: 4,5 mm
2. Laske siirtymämäärä.
   Kohdearvo on määrittelyarvo (keskiarvo) 3 mm.
   * F-puolen tyhjän määrän tavoite on 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Laske säätöarvo. Vähennä 5 siirtymämäärästä -0,5 mm.
   * 0,1 mm:n siirtymämäärän osalta säätöarvo vaihtelee 1:llä.
   → Kun nykyinen arvo on 50:
   [50 – 5 = 45]
4. Syötä SUB-CS2:n säätöarvo.
   → Syötä [45].

6. Syötä MAIN-CS2 (F-puolen tyhjä) ja SUB-CS2 (etureunan tyhjä) ja napauta OK (OK) -painiketta.
   Syötä lasketut säätöarvot MAIN-CS2/SUB-CS2:n siirtymämäärää varten ja napauta OK (OK) -painiketta. (Kohdistinta voidaan käyttää painikkeen sijasta.)
7. Kun olet syöttänyt säätöarvot, tulosta uudelleen ja tarkista, että vältettävät määrät on säädetty kohdealueelle.

Suorita toimenpiteet 4–7 kullekin paperinsyöttökasetille.

BP-LC10 SUURIKOKOINEN KASETTI

Pakkauksesta purkaminen

Jos liitin irrotetaan ensin, se voi vaurioitua asennustoimenpiteiden aikana. Pidä se siksi pakattuna laatikosta purettaessa ja pura se vasta, kun liitin liitetään laitteeseen.

Pakattujen tuotteiden tarkistus

Nro	Nimi	Määrä
1	Suurikokoinen kasetti	1
2	Ylempi kiinnityslevy	2
3	Liitäntäyksikkö	1
4	Kiinnitysruuvi A (kuusiokolopää S-tiukka M4x18)	4
5	Kiinnitysruuvi B (kuusiokolopää S-tiukka M4x12)	2
6	Kiinnitysruuvi C (M4x8 kuppi)	1
7	LCC-ohjainarkki	1

Asennus

Ennen asennusta, muista kytkeä sekä käyttö- että päävirtakytkimet pois päältä ja irrottaa virtajohto pistorasiasta. Varmista kaksin verroin, että käyttöpaneelin datavalo ei syty tai vilku, kun suoritat asennusta.

Vapauta lukitus

1. Irrota paperinsyöttöalustan kiinnitysruuvi.


HUOMAUTUS: Ennen virran kytkemistä, tarkista, että alustan kiinnitysruuvi on irrotettu. Jos virta kytketään irrottamatta kiinnitysruuvia, siitä voi aiheutua ongelmia.

Pääyksikön ja suurikokoisen kasetin liitäntä

1. Kiinnitä ylempi kiinnityslevy (pakattu tuote nro 2) pääyksikön oikealle puolelle kiinnitysruuvilla A (pakattu tuote nro 4). Asennettaessa aseta ylemmän kiinnityslevyn kumiosa ( ) alaosaan.
   Huomautus
   Jos oikea säädin on asennettu, irrota se.

2. Irrota oikea luukun kansi laitteesta.

3. Kiinnitä LCC-ohjainarkki (pakattu tuote nro 7) paperin sisääntulo-ohjaimeen.
   Puhdista LCC-ohjainarkin pinta alkoholilla.


4. Irrota laitteen kiinnitysruuvit (1 kpl) ja irrota ruuvin korkki. Ja irrota oikea alaluukku.

5. Kiinnitä väliaikaisesti kiinnitysruuvi B (pakattu tuote nro 5) puoliväliin.

6. Aseta väliaikaisesti kiinnitetty ruuvi B liitäntäyksikön avainreikään ja kiinnitä liitäntäyksikkö väliaikaisesti.

7. Kiinnitä toinen kiinnitysruuvi B ja kiristä väliaikaisesti kiinnitetty ruuvi B kunnolla.

8. Kiinnitä oikea alaluukku takaisin pääyksikköön.

9. Kiinnitä kiinnitysruuvi ja kiinnitä ruuvin korkki takaisin pääyksikköön.

10. Nostaessasi kohdalla, joka on merkitty merkillä aseta liitäntäyksikkö suurikokoiseen kasettiin ja kiinnitä kiinnitysruuvi C (pakattu tuote nro 6) liitäntäyksikön merkissä A.


Korkeuden säätö

1. Aseta suurikokoinen kasetti lähemmäs pääyksikköä.

2. Tarkista, että suurikokoisen kasetin korkeuden säätötarkistusliuska ja pääyksikköön asennetun ylemmän kiinnityslevyn akselilinja ovat samalla linjalla.

3. Jos korkeuden säätö ei ole tarpeen, aseta suurikokoinen kasetti vieläkin syvemmälle.
   Jos korkeuden säätö on tarpeen, suorita säätötoimenpide kohdasta 4 alkaen.

4. Löysää F-puolen säätöruuvia.
   HUOMAUTUS: Käytä etupuolella olevaa säätöruuvia säätöön. Älä koske takapuolella olevaan ruuviin.
   HUOMAUTUS: Jos ruuvi löysätään tai irrotetaan huollon aikana, muista suorittaa C-korkeuden säätö huollon suorittamisen jälkeen.

5. Jos siirto on oikealle, paina etuosan yläosaa ja sovita korkeuden säätötarkistusliuska niin, että se on samalla linjalla ylemmän kiinnityslevyn akselilinjan kanssa. Aseta suurikokoinen kasetti pääyksikköön.

6. Jos siirto on vasemmalle, nosta verkkoa niin, että korkeuden säätötarkistusliuska on samalla linjalla ylemmän kiinnityslevyn akselilinjan kanssa ja aseta suurikokoinen kasetti.

7. Kiristä löysätty ruuvi.


Liittimen liitäntä

1. Irrota liittimen kansi.
   Älä käytä irrotettua liittimen kantta.

2. Liitä liitin.
   Jos lämmityssarjaa ei ole asennettu, lämmittimen liitintä ei tarvitse liittää liittimeen.


Paperikoon vaihto

1. Irrota takakansi.

2. Irrota kiinnitysruuvi (4 kpl sinistä ruuvia) sivulevyn F ja sivulevyn R ylä- ja alaosasta.

3. Aseta alaosa sivulevyn F ja sivulevyn R alaosassa olevan kaiverretun merkin mukaisesti. Kiristä ylä- ja alaosa poistetuilla kiinnitysruuveilla.


4. Takareunalevyn vaihto
   Irrota siniset ruuvit, jotka kiinnittävät ylä- ja alatakareunalevyn.

5. Aseta kokoonpano kaiverretun merkin mukaisesti. Kiristä ylä- ja alaosa poistetuilla kiinnitysruuveilla (A4).

6. Kiinnitä takakansi.


Kytke pääyksikön virta päälle

1. Liitä laitteen virtapistoke pistorasiaan ja kytke päävirtakytkin ja käyttöpaneelin virtakytkin päälle.

Koon asetus

Suorita SIM26-2 "Koon asetus" pääyksikön näppäimistötoiminnoilla.

1. Suurikokoisen kasetin koonvalintavalikko näkyy käyttöviestinäytössä.
2. Valitse viestinäytöltä asetettava kokopainike.

Kuvan keskipisteen säätö

1. Säätö simulaatiolla
   Huomautus
   Suurikokoisen kasetin kuvan etureunan sijainti ja keskipisteen ulkopuolinen säätöarvo on asetettu keskiarvoon tehtaalta toimitettaessa.
   Siksi tämä säätö on suoritettava vain, kun päätös tehdään suorittaa se tarkistamalla tulostuskuva.
   * Siinä on oltava kasetti, jossa on A4 (LT) -paperia.
   1. Suorita SIM50-10.
   2. Valitse paperinsyöttölähde "6" (LCC).
   3. Aseta A4 (11 X 8,5) -paperia LCC-paperinsyöttökasettiin.
   4. Tarkista, että tulostetun puolisävykuvion sisämitta on 240 1,2 mm.
      Jos edellä mainittu ehto ei täyty, noudata ja toista ADJ4A:n (huolto-opas) menettelytapoja, kunnes saadaan tyydyttävä tulos.
   5. Mittaa säätökuvion tyhjän alueen koko etu-/takakehyksen suunnassa (F-puolen tyhjä määrä) ja kuljetussuunnassa (etureunan tyhjä määrä).
      Tarkista ja varmista, että kaikki seuraavat ehdot täyttyvät.


Säätöarvojen laskenta- ja syöttötavat
(Esimerkki) Etureunan tyhjä määrä

1. Mittaa silmämääräisesti.
   → Mittaustulos: 4,5 mm
2. Laske siirtymän määrä. Kohdearvo on 3 mm:n määrittelyarvo (keskiarvo).
   * F-puolen tyhjän määrän kohdearvo on 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Laske säätöarvo. Vähennä 5 siirtymän määrästä -0,5 mm.
   * 0,1 mm:n siirtymän määrällä säätöarvo muuttuu 1:llä.
   → Kun nykyinen arvo on 50:
   [50 – 5 = 45]
4. Syötä SUB-LC:n säätöarvo.
   → Syötä [45].

6. Syötä MAIN-LC (F-puolen tyhjä) ja SUB-LC (etureunan tyhjä) ja napauta OK-painiketta.
   Syötä lasketut säätöarvot siirtymän määrälle kohtaan MAIN-LC/SUB-LC ja napauta OK-painiketta. (Kursoria voidaan käyttää painikkeen sijasta.)
7. Kun olet syöttänyt säätöarvot, tulosta uudelleen ja tarkista, että välttämismäärät on säädetty kohdealueelle.

Suorita toimenpiteet 4) - 7) jokaiselle paperinsyöttökasetille.

2. Mekaaninen säätö
   Koska keskipisteen ulkopuolinen säätö suoritetaan toimituksen yhteydessä, tätä säätöä ei periaatteessa tarvitse suorittaa. Jos keskipiste kuitenkin siirtyy, simulaatiota käytetään normaalisti. Jos siirtymää ei poisteta, suorita seuraavat säätötoimenpiteet.
   1. Kun siirtymä on etupuolella
      Tulostuslinjan säätäminen suuntaan A paperin keskipisteestä kuvan osoittamalla tavalla:
      1. Löysää etu-/takakoon ohjaussäätölevyn kahta kiinnitysruuvia (punaiset ruuvit) ja siirrä koon ohjaussäätölevyä suuntaan A (R-puoli) siirtymän määrällä ja kiristä punaiset kiinnitysruuvit (2 kpl kutakin).
         Tee sitten kopio varmistaaksesi, että siirtymää ei enää ole. Toista toimenpiteitä, kunnes siirtymää ei ole.

   2. Kun siirtymä on takapuolella
      Tulostuslinjan säätäminen suuntaan B paperin keskipisteestä kuvan osoittamalla tavalla:
      1. Löysää etu-/takakoon ohjaussäätölevyn kahta kiinnitysruuvia (punaiset ruuvit) ja siirrä koon ohjaussäätölevyä suuntaan B (F-puoli) siirtymän määrällä ja kiristä punaiset kiinnitysruuvit (2 kpl kutakin).
         Tee sitten kopio varmistaaksesi, että siirtymää ei enää ole. Toista toimenpiteitä, kunnes siirtymää ei ole.


MX-LT10 PITKÄN PAPERIN SYÖTTÖTASON

Pakkauksen purkaminen

Pakattujen tuotteiden tarkistus

Nro	Nimi	Määrä
1	Pitkän paperin syöttötaso	1

Asennus

Älä työnnä sormea tason koukkuosaan.

Pitkän paperin syöttötason kiinnitys

1. Avaa pitkän paperin syöttötason ohjain ja kiinnitä se pitkän paperin syöttötason lukkoon.

2. Vedä laitteen ohjain ulos.

3. Kiinnitä pitkän paperin syöttötaso laitteen ohjaimeen.

4. Aseta laitteen ohjain paikalleen.


Tätä tasoa voidaan käyttää vain pitkän paperin syöttämiseen.

Älä jätä pitkää paperia pidemmäksi aikaa.

Voit käyttää pitkää paperia tällä tasolla.

Kytke päälaitteen virta päälle

1. Liitä laitteen virtapistoke pistorasiaan ja kytke päävirtakytkin ja käyttöpaneelin virtakytkin päälle.

Tason asetus

Aseta "Banner size print" (Bannerikoon tulostus) arvoon 1 SIM26-50:llä.

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 -käyttöohje

Saatavilla olevat kielet
