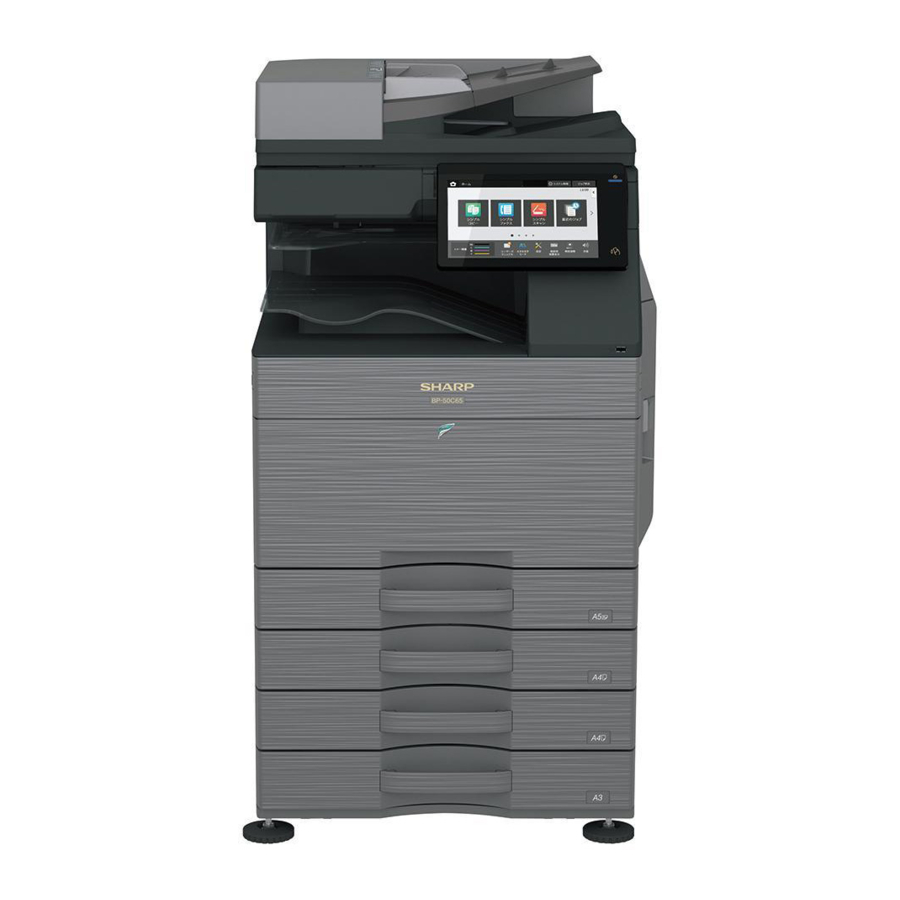

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 kasutusjuhend

KONFIGURATSIOON

Süsteemidiagramm

Valikute loend

STD: Standardvarustus
OPT: Paigaldatav valik
*1: Valik mõnes piirkonnas
*2: Mõnes piirkonnas pole tuge

SIMULATSIOON

Üldist ja otstarve

Simulatsioonirežiimil on järgmised funktsioonid, et kuvada masina tööolekut, tuvastada probleemi asukoht ja põhjused varasemas etapis ning tõhusalt seadistada ja reguleerida masinat parema teenindatavuse tagamiseks.

1. Erinevad reguleeringud
2. Spetsifikatsioonide ja funktsioonide seadistamine
3. Vigade tühistamine
4. Toimimise kontroll
5. Loendurite kontroll, seadistuse tühjendamine
6. Masina töötingimuste (töö hüstereesi) andmete kontroll, tühjendamine
7. Erinevate (reguleeringute, seadistuste, töö, loendurite jne) andmete transport.

Toimimisprotseduurid ja kuvarid sõltuvad masina juhtpaneeli disainist.

Simulatsioonirežiim

Lihtne režiim	Kuvab iga kategooria jaoks tavaliselt kasutatavaid simulatsioone, võimaldades tehnikutel hõlpsalt seadeid muuta, hooldust ja reguleerimist teha.
Klassikaline režiim	Kõik simulatsioonid on loetletud ja neile pääseb juurde, sisestades põhikoodi, seejärel alamkoodi vastavalt eelmisele mudeliseeriale.

Iga klahvi funktsioon

Nr.	Nimi	Funktsioon
1	TEST key	Change test mode (muuda testrežiimi)
2	Mode setting key	Change Easy mode, Classic mode (muuda lihtsat režiimi, klassikalist režiimi)
3	Language setting key	Change language in simulation mode (muuda keelt simulatsioonirežiimis)
4	INFO key	Display operation of current display (kuva praeguse kuva toiming)
5	EXIT key	Exit from simulation mode (välju simulatsioonirežiimist)
6	BACK key	Back to the previous display (mine tagasi eelmisele kuvale)
7	Clear key	Clear input value (tühjenda sisestatud väärtus)

Simulatsiooni käivitamine

Simulatsioonirežiimi sisenemine.

1. Topeltpuudutage HOME ke
2. Puudutage jaotist Ver display (10-klahvirežiimi sisendrežiimi ekraan)

3. Puudutage klahvi (#) → Tärn (*) klahvi → Clear key (tühjendusklahvi) → Tärn (*) klahvi → Valmis simulatsiooni põhikoodi sisestamiseks.


PÕHISEADE

Lahtipakkimine

1. Lõigake polüpropüleenist paelad läbi.

2. Eemaldage ülemine korpus, pehmendusmaterjalid ja põhiseadme korpus.

3. Eemaldage F -lisa. Eemaldage põhiseadme vinüülkott.

4. Tõmmake käepidemed välja.

5. Tõstke põhiseadet aeglaselt nelja inimese poolt ja asetage see õrnalt tasasele ja turvalisse kohta.


Kinnituslindi ja kaitsematerjali eemaldamine

1. Avage esikaas ja eemaldage silikageel.

2. Lükake jäätmetoonerikonteineri mõlemas otsas olevad lukustushoovad sissepoole ja tõmmake jäätmetoonerikonteiner üles.

3. Eemaldage lint jäätmetoonerikonteinerilt.
   * Lint on kasutuses masina teisaldamisel, seega hoidke seda vajadusel alles.

4. Veenduge, et lukustushoob on liikunud noolega näidatud asendisse.

5. Eemaldage kaitsematerjal.

6. Avage parempoolne uks.

7. Eemaldage ülekandeüksuse kinnitusmaterjal (4 kohta) ja silt.


Pakitud esemete kontrollimine

Nr	Nimi	Kogus
1	Kasutusjuhend	1
2	Kaitseleht	1

Lukustuse vabastamine

1. Salve pöördlaua lukustuse vabastamine
   1. Tõmmake salv välja. Pöörake kinnitusmaterjali ja eemaldage see. Eemaldage hoiatusmärgistus.
      Kinnitage eemaldatud kinnitusmaterjal joonisel näidatud asendisse hilisemaks kasutamiseks.
      Sulgege väljatõmmatud salv.

2. Skanneri (2/3 peegliüksuse) lukustuse vabastamine
   1. Eemaldage optilise üksuse kinnituskruvi ja eemaldage teatesilt.

   2. Kinnitage kaitseleht. (Pakitud ese nr 2)


Paigaldamine

Kui masinaga on ühendatud valikuline paberisöödulaud, siis pakkige paberisöödulaud lahti ja paigaldage see, seejärel pakkige masin lahti.
Asetage masin kindlalt valikulisele lauale ja tehke masina paigaldusprotseduurid.
Asetage masin kindlalt valikulisele lauale ja kinnitage see.

Need mudelid on tarnitud koos ilmutiga, mis on paigaldatud ilmutusüksusesse ja SIM25-2 on tehtud. Seetõttu ÄRGE käivitage SIM25-2 masina paigaldamisel.

Kui SIM25-2 on käivitatud, asendage kõik ilmutid uutega ja käivitage SIM25-2. Kui masinat on kasutatud ilma uut ilmutit asendamata. See võib põhjustada probleeme seoses eluea jõudlusega.

Tonerikasseti paigaldamine

1. Raputage toonerikassetti horisontaalselt mitu korda
2. Avage esikaas ja sisestage iga toonerikassett

Paigaldage kindlasti värvikassett õigesse asendisse. Vältige paigaldamist teise värvi asendisse.

Ärge sisestage toonerikassetti jõuga.
Lükake seda sisse, kuni kassett on kindlalt oma kohale lukustatud.

Iga värvi toonerikasseti paigalduskoht

LSU tolmukindla klaasi puhastamine

Ülekanderihma või katiku tolm või mõni muu külgnev osa võib transpordi või paigaldamise ajal LSU-le kukkuda. Enne pildikvaliteedi kontrollimist puhastage kindlasti tolmukindel klaas.

1. Eemaldage LSU puhastusvarras esikaanelt.

2. Pöörake puhastusvarda viltpool allapoole ja sisestage see. Lükake seda mõned korrad edasi-tagasi, et LSU tolmukindel klaas puhastada.

3. Viige LSU puhastusvarras esikaanele tagasi nii, et vilt on suunaga ülespoole. Sobitage boss ja kinnitage see kolme riiviga.

4. Kinnitage jäätmetoonerikonteiner.
   Mõlemad otsad on kindlalt lukustatud.

5. Lülitage peatoitelüliti SISSE ja seejärel sulgege esikaas.

Väljumisalve kapi valiku jaoks. Viimistleja või väljumisalve kapp tuleb paigaldada enne masina sisselülitamist, vastasel juhul ilmub kood L4-11.

6. Lülitage sisse juhtpaneeli toitelüliti.

Ärge kasutage põhiseadet 20 sekundi jooksul pärast toite sisselülitamist, kuna laadimisrulli kontakttöö kontroll.
* Harvadel juhtudel võib ilmuda JAM-i kuva.
* Kui ilmub JAM-i kuva, tühistage JAM parempoolse ukse avamise ja sulgemisega ning kustutage JAM-i ajalugu.

7. Vajutage OK (OK).

8. MFP taaskäivitub automaatselt ja siseneb toonerivarude täiendamise toimingusse
   Veenduge, et kuvatakse "Tonerivarude täiendamine käimas" ja oodake, kuni kuva kaob (see võtab aega 30 sekundit - 4 minutit)
   Märkus
   See protseduur on mõeldud toonerivarude toonerikassetist DV-üksusesse tarnimise toimingu kontrollimiseks. Toimingu aeg erineb olenevalt toonerikasseti toonerikogusest. Tooneri ebaühtlane jaotumine ja toonerikasseti sisemine seisund.

Paberisöötmissalve seadistamine

1. Süsteemi seadistamine
   1. Puudutage klahvi [SETTINGS] (seaded).
   2. Puudutage klahvi [Init. Install Settings] (esialgsed installiseaded).
   3. Puudutage klahvi [Password] (parool) administraatori sisselogimisel. Sisestage parool 10 klahviga. "admin"
   4. Puudutage klahvi [Paper Tray Settings] (paberisalve seaded), et seadistada seaded. Need seaded määravad paberitüübi, paberiformaadi ja iga paberisalve jaoks lubatud funktsioonid. Kui puudutatakse klahvi [Tray Settings] (salve seaded), kuvatakse loend salvdest ja praegustest seadetest.
   5. Puudutage ülaltoodud ekraanil klahvi [Each tray] (iga salv), et seadeid muuta.
      Saab seadistada järgmisi seadeid.

Üksus	Kirjeldus
Tüüp	Valige salvesse laaditud paberi tüüp. Valitavad paberitüübid varieeruvad paberisalve järgi.
Formaat	Valige loendist paberiformaat. Valitavad paberiformaadid varieeruvad salve järgi. Valitavaid formaate võib piirata ka ülal valitud paberitüüp. Kui soovitud formaati loendis ei kuvata, valige [Custom Size] (kohandatud formaat) ja sisestage suurus otse (ainult möödaviigusalve jaoks).
Söötmiseks heaks kiidetud töö	Valige kasutatavad režiimid. Kui on funktsioon, mida te ei soovi valitud salvega kasutada, keelake funktsioon. Kui "Type" (tüüp) on muu kui tavaline paber, taaskasutatud paber, värviline paber või kasutajatüüp, ei saa valida [Fax] (faks) ja [Internet Fax] (internetifaks).

2. Salve suuruse seadistamine
   1. Tõmmake paberisalv välja.
      Tõmmake salv õrnalt välja, kuni see peatub.
      Kui salves on veel paberit, eemaldage see.

   2. Reguleerige juhtplaate A ja B, pigistades nende lukustushoobasid ja libistades neid, et need vastaksid laaditava paberi vertikaalsetele ja horisontaalsetele mõõtmetele.
      Juhtplaadid A ja B on libistatavad. Libistage iga juhtplaati, pigistades selle lukustushooba.

   3. Reguleerige juhtplaate A ja B, pigistades nende lukustushoobasid


Spetsifikatsioonide seadistamine

Kasutage SIM26-6, et seadistada masinate sihtkoht.

SIM nr		Sisu
26	6	Kasutatakse sihtkoha seadistamiseks.

Pärast sihtkoha seadete lõpetamist muutke kohandamiseks seatud väärtusi järgmiste seadetega.

SIM nr		Sisu
26	3	Kasutatakse audiitori spetsifikatsioonirežiimi seadistamiseks.
	5	Kasutatakse koguarvesti ja hooldusarvesti loendusrežiimi seadistamiseks.
	18	Kasutatakse tooneri säästmise režiimi JAH/EI seadistamiseks (ainult Suurbritannia ja Jaapani versioonides) * Muude sihtkohtade versioonide puhul teeb selle seadistuse kasutajaprogramm.
	29	Kasutatakse kaugpüsivara värskendusrežiimi seadistamiseks.
	52	Kasutatakse JAH/EI seadistamiseks loendamiseks, kui mitteprinditav paber läbib iga arvestit.

Pildikvaliteedi kontroll

Teostatavad toimingud

Teostage järgmised toimingud.

Nr.	Punkt	SIM
1	Prindimootori pildi moonutuse reguleerimine (käsitsi reguleerimine) / OPC trumli faasi reguleerimine (automaatne reguleerimine) / Värvide registreerimise reguleerimine (automaatne reguleerimine)	50-22
2	Kopeeri värvitasakaalu ja tiheduse kontroll
3	Printeri värvitasakaalu/tiheduse kontroll	64-5

Kui pildil on eespool nimetatud sisu tõttu defekte, viige läbi järgmine sisu ja kinnitage pilt.

Nr.	Punkt	SIM
4	Kopeeri/printeri värvitasakaalu reguleerimine (automaatne reguleerimine)	46-74
5	Printimis-/skannimispildi nihke, esiserva positsiooni reguleerimine	50-10

Kirjeldus

1. Prindimootori pildi moonutuse reguleerimine (käsitsi reguleerimine) / OPC trumli faasi reguleerimine (automaatne reguleerimine) / Värvide registreerimise reguleerimine (automaatne reguleerimine)

See reguleerimine teostab prindimootori pildi moonutuse reguleerimise, OPC trumli faasi reguleerimise ja värvide registreerimise reguleerimise samaaegselt.

1. Sisestage SIM50-22 režiim.
2. Vajutage klahvi [EXECUTE] (teosta).
   Klahv [EXECUTE] (teosta) on esile tõstetud ja pildi registreerimise automaatne reguleerimine on alanud. (Reguleerimise lõpuleviimiseks kulub umbes 30 sekundit.)
3. Kui reguleerimine on lõpetatud, naaseb klahv [EXECUTE] (teosta) tavalisele kuvale ja kuvatakse reguleerimistulemuse väärtus.
   Iga värvi praegune nurga tase kuvatakse jaotises SKEW (nurk).

4. Kirjutage kuvatud nurga tase üles.
   (Nurga taseme väärtuse tähendus ja reguleerimise protseduur)
   * Kui kõigi SKEW (nurk) C, M ja Y üksuste jaoks kuvatakse "OK", ei ole vaja reguleerimist teostada.
   * Kui väärtuse ees kuvatakse "R", keerake LSU nurga reguleerimiskruvi päripäeva.
   * Kui väärtuse ees kuvatakse "L", keerake LSU nurga reguleerimiskruvi vastupäeva.
   * Reguleerimiskruvi keeramise summa vastab igale reguleerimisväärtusele. C, M ja Y näitavad klõpsude arvu. Kuvaväärtus ümardatakse kümnendkohani.
   * "C, M ja Y(SKEW)" näitab C, M ja Y iga reguleerimiskruvi reguleerimisklõpsude arvu.
   Sisu sulgudes
   MIAN, SUB: Erinevus pildi registreerimise eelmisest reguleerimisväärtusest.
   Näide:
   Kui seekord on 105 ja eelmisel korral 103, kuvatakse see kujul 105,0 (+2,0).
   SKEW (nurk): LSU nurga reguleerimise tulemuse hinnang. OK või NG.
   PHASE (faas): OPC trumli faasi reguleerimisväärtus eelmisest korrast
5. Protseduurid 2) kuni 4) uuesti ja kontrollige, et C, M ja Y (SKEW) oleksid OK.
   Kui mõni neist on NG, keerake reguleerimiseks vastava värvi LSU nurga reguleerimiskruvi.


Kui reguleerimine on tehtud K LSU nurga reguleerimiskruvi keerates, muutuvad C, M ja Y (SKEW) olekud. Käivitage SIM50-22, et kontrollida, kas C, M ja Y (SKEW) on OK.
Kui tekib kõrvalekalle, kuvatakse "ERROR" (viga).
Sellisel juhul kontrollige iga ajami sektsiooni ja protsessi sektsiooni.

2. Kopeeri värvitasakaalu ja tiheduse kontroll
   Meetod
   Tehke halli testkaardi (UKOG-0162FCZZ) koopia ja teenindusvärvide testkaardi (UKOG-0326FCZZ/UKOG-0326FC11) koopia ning kontrollige, kas need on korras.
   1. Märkus värvitasakaalu ja tiheduse kontrolli teostamiseks värvilise kopeerimise režiimis Kopeeri värvitasakaalu ja tiheduse kontrollimiseks kasutage halli testkaarti (UKOG-0162FCZZ) ja teenindusvärvide testkaarti (UKOG- 0326FCZZ/UKOG-0326FC11). Seadke kopeerimise tiheduse tase režiimis Tekst/prinditud foto (käsitsi) väärtusele "3" ja tehke koopia.
      Sel ajal peavad kõik värvitasakaalu reguleerimised kasutaja reguleerimise režiimis olema seatud vaikeväärtusele (keskele). Lisaks kasutage kindlasti värvi jaoks määratud paberit.
   2. Märkus mustvalge kopeerimise režiimi tiheduse kontrollimiseks
      Tiheduse kontrollimiseks kasutage halli testkaarti (UKOG-0162FCZZ). Seadke kopeerimise tiheduse tase režiimis Tekst/prinditud foto (käsitsi) väärtusele "Käsitsi 3".
      Lisaks peavad kõik värvitasakaalu reguleerimised kasutaja reguleerimise režiimis olema seatud vaikeväärtusele (keskele).

[Kontrollimine halli testkaardiga (UKOG-0162FCZZ)]
Halli testkaardiga kopeerimise tiheduse kontrollimisel veenduge, et järgmised tingimused oleksid täidetud.

Värvitasakaalu (halli) jaoks kasutage kontrollimiseks teenindusvärvide testkaarti (UKOG- 0326FCZZ/UKOG-0326FC11).

[Kontrollimine teenindusvärvide testkaardiga (UKOG-0326FCZZ/UKOG- 0326FC11)]
Teenindusvärvide testkaardiga kopeerimise värvitasakaalu kontrollimisel veenduge, et järgmised tingimused oleksid täidetud.

1. Värvilise kopeerimise kontrollimise üksused (kontrollige, et järgmine oleks kinnitatud:)

   1. Seal on 12 tühja ala.
   2. Registrid (üks punkt põhiskannimisel ja üks punkt alamskannimisel) ei ole nihutatud.
   3. Näha on eraldusvõime 5,0 (5 punkti).
   4. Halltasakaalu värvierinevus F- ja R-poolse külje vahel ei ole väga suur.
   5. Valgeid ja musti triipe ei ole.
   6. Värvilised tekstid on selgelt taasesitatud.
   7. Tahke tihedus ei ole väga kerge.
2. Mustvalge kopeerimise kontrollimise üksused (kontrollige, et järgmine oleks kinnitatud:)

   1. Seal on 12 tühja ala.
   2. Näha on eraldusvõime 4,0 (5 punkti).
   3. Tiheduse erinevus F- ja R-poolse külje vahel ei ole väga suur.
   4. Valgeid ja musti triipe ei ole.
   5. Tahke tihedus ei ole väga kerge.
   6. Musta madala tihedusega gradatsioon on kergelt kopeeritud.

3. Printeri värvitasakaalu/tiheduse kontroll
   Meetod
   Prinditestri mustri printimiseks käivitage SIM64-5.


Seadke iga seadistusväärtus vaikeväärtusele ja vajutage klahvi [EXECUTE] (teosta). Prinditestri muster prinditakse.

Prinditihedust tuleb järk-järgult muuta heledamast tasemest tumedamale tasemele. Tiheduse muutuse suunda ei tohi muuta. Iga värvi tiheduse tase peab olema peaaegu samal tasemel.

4. Kopeeri/printeri värvitasakaalu ja tiheduse reguleerimine (automaatne reguleerimine)

Kui printeri valik on installitud, teostage kindlasti ülaltoodud üksus.

1. Sisestage SIM46-74 režiim.
2. Vajutage klahvi [EXECUTE] (teosta).
   Teostatakse suure tihedusega protsessi juhtimine ja kopeeri värvilaigu pilt (reguleerimismuster) prinditakse välja. (Automaatselt valitakse paber A4/11" x 8,5" või A3/11" x 17".)
3. Asetage protseduuris 2) prinditud värvilaigu pilt (reguleerimismuster) dokumendilauale.
   Asetage protseduuris 2) prinditud värvilaigu pilt (reguleerimismuster) dokumendilauale. Asetage värvilaigu pilt nii, et peened jooned oleksid vasakul küljel. Sel ajal asetage prinditud värvilaigu pildile (reguleerimismustrile) 5 valge paberilehte.

4. Valige sihtmärk [FACTORY] (tehas) ja vajutage klahvi [EXECUTE] (teosta).
   Kui värvitasakaalu kohandatakse käsitsi värvitasakaalu reguleerimisega (SIM46-21) vastavalt kasutaja soovile ja värvitasakaal registreeritakse SIM63-7 abil teenindussihtmärgina, kui värvitasakaalu on vaja reguleerida, valige sihtmärk [SER- VICE] (teenindus).
   Kopeeri värvitasakaalu reguleerimine teostatakse automaatselt ja prinditakse värvitasakaalu kontrolli laigu pilt.
   Kui prinditud kontrollmustril on triipe või ebaselge prinditavus, kontrollige prindimootorit probleemide suhtes.

5. Vajutage klahvi [EXECUTE] (teosta).
   Printeri värvilaigu pilt (reguleerimismuster) prinditakse välja. (Automaatselt valitakse paber A4/11" x 8,5" või A3/11" x 17".)
6. Asetage protseduuris 5) prinditud värvilaigu pilt (reguleerimismuster) dokumendilauale.
   Asetage protseduuris 2) prinditud värvilaigu pilt (reguleerimismuster) dokumendilauale. Asetage värvilaigu pilt nii, et peened jooned oleksid vasakul küljel. Sel ajal asetage prinditud värvilaigu pildile (reguleerimismustrile) 5 valge paberilehte.

7. Valige sihtmärk [FACTORY] (tehas) ja vajutage klahvi [EXECUTE] (teosta).
   Kui värvitasakaalu kohandatakse käsitsi värvitasakaalu reguleerimisega (SIM67-25) vastavalt kasutaja soovile ja värvitasakaal registreeritakse teenindussihtmärgina SIM67- 27 abil, kui värvitasakaalu reguleeritakse selle värvitasakaalu järgi, valige sihtmärk [SERVICE] (teenindus).
   Printeri värvitasakaalu reguleerimine (samm 1) teostatakse automaatselt ja prinditakse värvitasakaalu kontrolli laigu pilt.
   Kui prinditud kontrollmustril on triipe või ebaselge prinditavus, kontrollige prindimootorit probleemide suhtes.

8. Kuvatakse pooltooni pildi korrigeerimise esialgne seadistusmenüü. Vajutage klahvi [OK] (OK).
   Teostatakse pooltooni pildi korrigeerimise esialgne seadistus.
9. Oodake, kuni kuvatakse klahv [EXECUTE] (teosta). Kui see on kuvatud, vajutage seda.
   Teostatakse pooltooni pildi korrigeerimine.
10. Kui kuvatakse "COMPLETED THIS PROCEDURE" (see protseduur on lõpetatud), on reguleerimistoiming lõpetatud.
    Tühistage SIM46-74.

Reguleerimistulemus muutub kehtivaks ainult siis, kui mõlemad reguleerimised on lõpetatud nii kopeerimisrežiimis kui ka printerirežiimis.
Näiteks kui teostatakse kopeerimise värvitasakaalu reguleerimine (automaatne reguleerimine) ja simulatsioon tühistatakse, on reguleerimistulemus kehtetu.

11. Kontrollige kopeerimise värvitasakaalu ja tihedust. (Vt kopeerimise värvitasakaalu ja tiheduse kontrollimise üksust.)
12. Kontrollige printeri värvitasakaalu ja tihedust. (Vt printeri värvitasakaalu ja tiheduse kontrollimise üksust.)

Kui värvitasakaal või tihedus ei ole rahuldaval tasemel isegi pärast automaatse ja käsitsi reguleerimise teostamist, võib olla mõni muu põhjus.
Tehke põhjus kindlaks, parandage või teostage vajalikud tööd ja korrake reguleerimist algusest peale.
Kui värvitasakaal või tihedus ei ole rahuldav, reguleerige kopeerimise ja printeri värvitasakaalu SIM46-74 abil.

5. Prindi-/skannimispildi nihke, esiserva positsiooni reguleerimine.
   Enne selle reguleerimise teostamist kontrollige kindlasti järgmisi üksusi.
   * Selles peab olema kandik A4 (LT) paberiga.
   1. Sisestage SIM50-10 režiim.
   2. Valige paberi etteandekandik 1.
   3. Asetage paberi etteandekandikule 1 paber A4 (11 X 8,5).
   4. Kontrollige, kas prinditud pooltooni mustri sisemõõde on 240 1,2 mm.
   5. Mõõtke reguleerimismustri tühi ala eesmise/tagumise raami suunas (F-poolse külje tühi summa) ja transpordisuunas (esiserva tühi summa).
      Kontrollige, et kõik järgmised tingimused oleksid täidetud.


Reguleerimisväärtuste arvutamise ja sisestamise protseduurid
(Näide) Esiserva tühi summa

1. Mõõtke visuaalselt.
   → Mõõtmise tulemus: 4,5 mm
2. Arvutage nihke summa.
   Sihtväärtus on 3 mm spetsifikatsiooniväärtus (keskväärtus).
   * F-poolse külje tühja summa puhul on sihtmärk 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Arvutage reguleerimisväärtus. Lahutage nihke summast -0,5 mm 5.
   * Nihke summa 0,1 mm puhul varieerub reguleerimisväärtus 1 võrra.
   Kui praegune väärtus on 50:
   → [50 – 5 = 45]
4. Sisestage reguleerimisväärtus SUB-CS1 jaoks.
   → Sisestage [45].

6. Sisestage MAIN-CS1 (F-poolse külje tühi ala) ja SUB-CS1 (esiserva tühi ala) ning vajutage nuppu OK.
   Sisestage arvutatud reguleerimisväärtused nihke summa jaoks väärtustesse MAIN-CS1/SUB-CS1 ja vajutage nuppu OK. (Kursori saab kasutada nupu asemel.)
7. Pärast reguleerimisväärtuste sisestamist printige uuesti ja kontrollige, kas vältimise summad on reguleeritud sihtvahemikku.

BP-DE12/DE13/DE14 PABERILEHE SAHTEL

(ALUS/550/2x550/3x550 PABERILEHE SAHTEL)

Lahtipakkimine

Enne paigaldamist veenduge, et nii töö- kui ka peatoitelülitid on välja lülitatud ja toitejuhe on pistikupesast eemaldatud. Veenduge veelkord, et tööpaneelil olev andmelamp ei põle ega vilgu paigaldamise ajal.

Pakitud esemete kontroll

Nr.	Nimi	Kogus
1	Lauaseade	1
2	Kinnitus kruvid (M4 x 8)	4
3	Parempoolne reguleerija	1

Paigaldamine

Reguleerija asendi reguleerimine

1. Kinnitage parempoolne reguleerija (pakitud ese nr 3)


Märkus
Kui järgmist valikut ei ole samal ajal installitud, tuleb reguleerija paigaldada.

• SUURE MAHUTAVUSEGA ALUS
• VIIMISTLEJA (1k)
• SADULÕMBLEMISE VIIMISTLEJA (1K)
• VIIMISTLEJA (3K)
• SADULÕMBLEMISE VIIMISTLEJA (3K)

Ohutuse tagamiseks sisestage parempoolne reguleerija, kuni see lukustub.

2. Pöörake iga reguleerijat, et lauaseade kinnitada.


Põhiseadme ja lauaseadme ühendamine

1. Asetage põhiseade lauaseadmele.

Põhiseadme tõstmiseks kasutage vähemalt nelja inimese jõudu.

Asetage põhiseade aeglaselt lauaseadmele, sobitades välisjooned. Kontrollige, kas lauaseadme ülaosas olev positsioneerimistihvt on kindlalt põhiseadme positsioneerimissoonesse haakunud.

2. Eemaldage salv 1 ja salv 2.

3. Tõstke lauaseadme esikülje paremal ja vasakul küljel olevad ühendusplaadid üles ja kinnitage need kinnituskruvidega (pakitud ese nr 2).

4. Kinnitage salv 1 ja salv 2.

5. Eemaldage põhiseadme tagaosa kate. Ja kinnitage need kinnituskruvidega (pakitud ese nr 2). Pange väikesed katted tagasi.


Vabastage lukk

1. Tõmmake iga salv välja. Pöörake ja eemaldage kinnitusmaterjal ning eemaldage hoiatussilt.
   Kinnitage eemaldatud kinnitusmaterjal hoiustamiseks joonisel näidatud asendisse.
   Sulgege väljatõmmatud kassett.


Enne toite sisselülitamist kontrollige, kas salves olev kinnitusmaterjal on lahti ühendatud. Kui toide lülitatakse sisse ilma kinnitusmaterjali lahti ühendamata, võib see põhjustada probleeme.

Pistiku ühendamine

1. Eemaldage masina tagaküljelt kate.

2. Ühendage pistik.

3. Eraldage katte alus näpitsatega.

4. Kinnitage kate.


Reguleerimine

Enne paigaldamist veenduge, et nii töö- kui ka peatoitelülitid on välja lülitatud ja toitejuhe on pistikupesast eemaldatud. Veenduge veelkord, et tööpaneelil olev andmelamp ei põle ega vilgu paigaldamise ajal.

Lülitage põhiseadme toide SISSE

1. Ühendage masina toitejuhe pistikupesaga ning lülitage SISSE nii peatoitelüliti kui ka tööpaneeli toitelüliti.

Märkus
Sahtli suuruse seadistamise kohta vaadake "Sahtli suuruse seadistamine".

Pildi tsentrist väljas reguleerimine

Märkus
Pildi juhtpositsioon ja lauaseadme tsentrist väljas reguleerimisväärtus on tehases saatmisel seatud keskmisele väärtusele.
Seetõttu tuleb seda reguleerimist teha ainult siis, kui prindipildi kontrollimisel otsustatakse seda teostada.

* Seal peab olema salv A4 (LT) paberiga.

1. Sisenege SIM50-10 režiimi.
2. Valige paberi etteande allikas "3" (CS2).
3. Asetage A4 (11 X 8.5) paber CS2 paberi etteande salve.
4. Kontrollige, et trükitud pooltoonimustri sisemõõt oleks 240 1,2 mm.
   Kui ülaltoodud tingimus ei ole täidetud, järgige ja korrake ADJ4A (hooldusjuhend) protseduure, kuni saavutatakse rahuldav tulemus.
5. Mõõtke reguleerimismustri tühja ala suurus eesmise/tagumise raami suunas (F-külje tühja ala suurus) ja transpordisuunas (juhtiva serva tühja ala suurus).
   Kontrollige, et kõik järgmised tingimused oleksid täidetud.


Reguleerimisväärtuste arvutamine ja sisestamine
(Näide) Juhtiva serva tühja ala suurus

1. Mõõtke visuaalselt. Mõõtmistulemus: 4,5 mm
2. Arvutage nihke suurus.
   Sihtväärtus on spetsifikatsiooniväärtus (keskväärtus) 3 mm.
   * F-külje tühja ala suuruse puhul on sihtväärtus 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Arvutage reguleerimisväärtus. Lahutage nihke suurusest -0,5 mm 5.
   * 0,1 mm nihke suuruse puhul varieerub reguleerimisväärtus 1 võrra.
   → Kui praegune väärtus on 50: [50 – 5 = 45]
4. Sisestage reguleerimisväärtus SUB-CS2/CS3/CS4 jaoks. Sisestage [45].

6. Sisestage MAIN-CS2 (F-külje tühi ala) ja SUB-CS2 (juhtiva serva tühi ala) ning vajutage nuppu OK (OK). Sisestage arvutatud nihke suuruse reguleerimisväärtused MAIN-CS2/SUB-CS2 jaoks ja vajutage nuppu OK (OK). (Nupu asemel saab kasutada kursorit.)
7. Pärast reguleerimisväärtuste sisestamist printige uuesti ja kontrollige, kas vältimise suurused on reguleeritud sihtvahemikku.

Teostage protseduurid 4) kuni 7) iga paberi etteande salve jaoks.

BP-DE15 PABERISÖÖTJA

(ALUS/550 & 2100 PABERISÖÖTJA)

Lahtipakkimine

Kui pistik eemaldatakse enne, võib see paigaldamise käigus kahjustuda. Seetõttu hoidke seda lahtipakkimisel pakituna ja pakkige see lahti alles siis, kui ühendate pistiku masinaga.

Pakitud esemete kontroll

Nr	Nimi	Kogus
1	Lauaseade	1
2	Kinnitus kruvid (M4 x 8)	4
3	Parem reguleerija	1

Paigaldamine

Enne paigaldamist lülitage kindlasti nii töö- kui ka peatoitelülitid välja ja eemaldage toitepistik pistikupesast. Veenduge, et tööpaneeli andmetuli ei põle ega vilgu paigaldamise ajal.

Reguleerija asendi reguleerimine

1. Kinnitage parem reguleerija (pakitud ese nr 3)


Märkus
Kui järgmist valikut ei paigaldata samal ajal, tuleb reguleerija paigaldada.

• SUUREMA MAHTUVUSEGA ALUS
• VIIMISTLEJA (1k)
• SADULÕMBLUSEGA VIIMISTLEJA (1K)
• VIIMISTLEJA (3K)
• SADULÕMBLUSEGA VIIMISTLEJA (3K)

Ohutuse tagamiseks sisestage parem reguleerija, kuni see on lukustatud.

2. Pöörake iga reguleerijat, et lauaseade kinnitada.

Põhiseadme ja lauaseadme ühendamine

1. Asetage põhiseade lauaseadmele.

Põhiseadme tõstmiseks kasutage vähemalt nelja inimese jõudu.

Asetage põhiseade lauaseadmele aeglaselt, sobitades välisjooned. Kontrollige, kas lauaseadme ülaosas olev positsioneerimistihvt on kindlalt põhiseadme positsioneerimissoones.

2. Eemaldage salv 1 ja salv 2.

3. Tõstke lauaseadme esikülje paremal ja vasakul küljel olevad ühendusplaadid üles ja kinnitage need kinnituskruvidega (pakitud ese nr 2).

4. Kinnitage salv 1 ja salv 2.

5. Eemaldage põhiseadme tagaosa parema ja vasaku külje väike kate. Ja kinnitage need kinnituskruvidega (pakitud ese nr 2). Pange väikesed katted tagasi.


Vabastage lukk

1. Tõmmake salv välja. Pöörake ja eemaldage kinnitusmaterjal ning eemaldage hoiatusleht.
   Kinnitage eemaldatud kinnitusmaterjal joonisel näidatud asendisse hoiustamiseks.

2. Tõmmake iga tandemsalv välja. Pöörake ja eemaldage kinnitusmaterjal ning eemaldage hoiatusleht.
   Kinnitage eemaldatud kinnitusmaterjal joonisel näidatud asendisse hoiustamiseks.
   Sulgege väljatõmmatud salv.


Enne toite sisselülitamist kontrollige, kas salve kinnitusmaterjal on lahti ühendatud. Kui toide lülitatakse sisse ilma kinnitusmaterjali lahti ühendamata, võib see põhjustada probleeme.

Pistiku ühendus

1. Eemaldage kate masina tagaküljelt.

2. Ühendage pistik.

3. Eraldage katte alus näpitsatega.

4. Kinnitage kate.


Lülitage põhiseadme toide sisse

1. Ühendage masina toitepistik pistikupessa ja lülitage sisse peatoitelüliti ja tööpaneeli toitelüliti.

Salve seadistamine

1. Süsteemi seaded
   1. Puudutage puuteekraanil klahvi [Initial Installation Settings] (Esialgse paigalduse seaded).
   2. Puudutage vastava seadistuse jaoks [Tray Settings] (Salve seaded). Seadistage iga salve jaoks paberi tüüp, paberi suurus ja Feeding Approved Job (Söötmise kinnitatud töö). Salvede loendi ja praeguste seadete kuvamiseks puudutage klahvi [Tray Settings] (Salve seaded).
   3. Seadistuskuva kuvamiseks puudutage vastavat salveklahvi. Seadistusüksused on loetletud allpool:

Seadistusüksused	Kirjeldus
Tüüp	Valige kasutatava paberi tüüp. Valitava paberi tüüp varieerub sõltuvalt salvest.
Suurus	Valige kasutatava paberi suurus. Valitav suurus varieerub sõltuvalt salvest. Valitav suurus võib olla piiratud sõltuvalt ülaltoodud tüübis valitud salvest. Kui sobivat salvet pole loendis, valige [Size Input] (Suuruse sisestus) ja määrake suurus otse. (See on lubatud ainult Bypass Tray (Ümbersõidu salve) puhul.)
Feeding Approved Job (Söötmise kinnitatud töö)	Valige kinnitatud töörežiim. Keelake funktsioon, kui te ei soovi valitud salvest tööd teha. [Fax] (Faks) ja [Internet Fax] (Internetifaks) ei saa valida, kui [Type] (Tüüp) on seatud muuks kui Plain Paper (Tavaline paber), Recycle Paper (Taaskasutatud paber), Color paper (Värviline paber) või User Type (Kasutaja tüüp).

2. Salve suuruse seadistamine
   1. Salv 2
      1. Tõmmake paberisalv välja.
         Tõmmake salv õrnalt välja, kuni see peatub.
         Eemaldage salve laaditud paber.
      2. Reguleerige juhtplaate A ja B, pigistades nende lukustushoobasid ja libistades neid vastavalt laaditava paberi piki- ja põikmõõtmetele.
         Juhtplaadid A ja B on libistatavad. Libistage iga juhtplaati, pigistades selle lukustushooba, et reguleerida paberi suuruseni.

   2. Salv 3 (A4/LT)
      1. Tõmmake tandempaberi söötesalv välja.
      2. Eemaldage tandem salve regulatsiooni plaat, vajutades samal ajal konksu.

      3. Sisestage reguleerimisplaadi boss tandemsalve regulatsiooni plaadil olevatesse aukudesse, et saada õige suurus.

      4. Lükake tandempaberi söötesalv sisse.
   3. Salv 4 (A4/LT/B5)
      1. Tõmmake tandempaberi söötesalv välja.
      2. Eemaldage tandem salve regulatsiooni plaat, vajutades samal ajal konksu.

      3. Sisestage reguleerimisplaadi boss tandemsalve regulatsiooni plaadil olevatesse aukudesse, et saada õige suurus.

      4. Asetage B5 tagaserva regulatsiooni plaat A4/LT suuruse määramiseks. Püstitage regulatsiooni plaat B5 suuruse määramiseks.

      5. Lükake tandempaberi söötesalv sisse.
3. Suuruse seadistamine
   Teostage SIM26-2 "Size setting" (Suuruse seadistamine) põhiseadme klahvitoimingutega.
   1. Suure mahutavusega laua suuruse valiku menüü kuvatakse toimingute teate ekraanil.
   2. Valige teate ekraanil seadistatav suuruse nupp.

Pildi nihke reguleerimine

Märkus
Pildi juhtiva serva asend ja lauaseadme nihke reguleerimise väärtus on tehases saatmisel seatud keskmisele väärtusele.
Seetõttu tuleb seda reguleerimist teha ainult siis, kui otsustatakse see teostada trükipildi kontrollimise teel.

* Selles peab olema salv A4 (LT) paberiga.

1. Teostage SIM50-10.
2. Valige paberi söötmise allikas "3" (CS2).
3. Asetage CS2 paberi söötesalve A4 (11 X 8,5) paber.
4. Kontrollige, kas trükitud pooltoonmustri sisemõõt on 240 1,2 mm.
   Kui ülaltoodud tingimus ei ole täidetud, järgige ja korrake ADJ4A (Teenindusjuhend) protseduure, kuni saavutatakse rahuldav tulemus.
5. Mõõtke reguleerimismustri tühja ala suurus eesmise/tagumise raami suunas (F-külje tühimiku suurus) ja transpordisuunas (Juhtiva serva tühimiku suurus).
   Kontrollige, kas kõik järgmised tingimused on täidetud.


Reguleerimisväärtuste arvutamise ja sisestamise protseduurid
(Näide) Juhtiva serva tühimiku suurus

1. Mõõtke visuaalselt. Mõõtmise tulemus: 4,5 mm
2. Arvutage nihke suurus.
   Sihtväärtus on spetsifikatsiooniväärtus (keskväärtus) 3 mm.
   * F-külje tühimiku suuruse sihtmärk on 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Arvutage reguleerimisväärtus. Lahutage nihke suurusest -0,5 mm 5.
   * 0,1 mm nihke korral varieerub reguleerimisväärtus 1 võrra.
   → Kui praegune väärtus on 50:
   [50 – 5 = 45]
4. Sisestage SUB-CS2 reguleerimisväärtus.
   → Sisestage [45].

6. Sisestage MAIN-CS2 (F-külje tühimik) ja SUB-CS2 (Juhtiva serva tühimik) ja puudutage nuppu OK.
   Sisestage nihke suuruse arvutatud reguleerimisväärtused MAIN-CS2/SUB-CS2 ja puudutage nuppu OK. (Kursori asemel saab kasutada nuppu.)
7. Pärast reguleerimisväärtuste sisestamist printige uuesti ja kontrollige, kas vältimisväärtused on reguleeritud sihtvahemikku.

Teostage protseduurid 4) kuni 7) iga paberi söötesalve jaoks.

BP-LC10 SUURE MAHUTAVUSEGA ALUS

Lahtipakkimine

Kui pistik eemaldada enne, võib see paigaldusprotseduuride käigus kahjustuda. Seetõttu hoidke see lahtipakkimise ajal pakituna ja pakkige see lahti alles siis, kui ühendate pistiku masinaga.

Pakitud esemete kontroll

Nr.	Nimi	Kogus
1	Suure mahutavusega alus	1
2	Ülemine kinnitusplaat	2
3	Ühendusüksus	1
4	Kinnituspolt A (kuuskantpesaga tihe S-polt M4x18)	4
5	Kinnituspolt B (kuuskantpesaga tihe S-polt M4x12)	2
6	Kinnituspolt C (M4x8 tass)	1
7	LCC juhtleht	1

Paigaldamine

Enne paigaldamist lülitage kindlasti nii töö- kui ka peatoitelülitid välja ja ühendage toitepistik pistikupesast lahti. Veenduge topelt, et tööpaneeli andmelamp ei põle ega vilgu paigaldamise ajal.

Vabastage lukustus

1. Eemaldage paberi etteandekapi kinnituspolt.


MÄRKUS: Enne toite sisselülitamist kontrollige, kas aluse kinnituspolt on eemaldatud. Kui toide lülitatakse sisse ilma kinnituspolti eemaldamata, võib see põhjustada probleeme.

Põhiüksuse ja suure mahutavusega aluse ühendus

1. Kinnitage ülemine kinnitusplaat (pakitud ese nr 2) põhiüksuse paremale küljele kinnituspoldi A-ga (pakitud ese nr 4). Paigaldamisel asetage ülemise kinnitusplaadi kummist osa ( ) alumisele küljele.
   Märkus
   Kui parempoolne regulaator on paigaldatud, eemaldage see.

2. Eemaldage masinalt parempoolne uksekate.

3. Kinnitage LCC juhtleht (pakitud ese nr 7) paberi sisenemisjuhikule.
   Puhastage LCC juhtlehe pind alkoholiga.


4. Eemaldage masina kinnituspoldid (1 tk) ja eemaldage poldikork. Ja eemaldage parempoolne alumine kate.

5. Kinnitage kinnituspolt B (pakitud ese nr 5) ajutiselt pooleldi.

6. Sisestage ajutiselt kinnitatud polt B ühendusüksuse võtmeavasse ja kinnitage ühendusüksus ajutiselt.

7. Kinnitage teine kinnituspolt B ja pingutage ajutiselt kinnitatud polt B kindlalt.

8. Kinnitage parempoolne alumine kate tagasi põhiüksuse külge.

9. Kinnitage kinnituspolt ja kinnitage poldikork tagasi põhiüksuse külge.

10. Tõstes ühendusüksuse sisse sektsiooni, mis on tähistatud , ja kinnitage kinnituspolt C (pakitud ese nr 6) ühendusüksusel märgise A juures.


Kõrguse reguleerimine

1. Viige suure mahutavusega alus põhiüksusele lähemale.

2. Kontrollige, kas suure mahutavusega aluse kõrguse reguleerimise kontrollriie ja põhiüksusele paigaldatud ülemise kinnitusplaadi telgjoon on samal joonel.

3. Kui kõrguse reguleerimine pole vajalik, sisestage suure mahutavusega alus veelgi sügavamale.
   Kui kõrguse reguleerimine on vajalik, tehke reguleerimisprotseduur alates punktist 4).

4. Lõdvendage reguleerimiskruvi F-küljel.
   MÄRKUS: Kasutage reguleerimiseks eesmise külje reguleerimiskruvi. Ärge puudutage tagumise külje kruvi.
   MÄRKUS: Kui kruvi teeninduse ajal lõdvendatakse või eemaldatakse, siis viige kindlasti pärast teeninduse lõpetamist läbi C kõrguse reguleerimine.

5. Kui toimub nihe paremale, vajutage eesmist ülemist sektsiooni ja sobitage kõrguse reguleerimise kontrollriie nii, et see oleks samal joonel ülemise kinnitusplaadi telgjoonega. Sisestage suure mahutavusega alus põhiüksusesse.

6. Kui toimub nihe vasakule, tõstke võre üles nii, et kõrguse reguleerimise kontrollriie oleks samal joonel ülemise kinnitusplaadi telgjoonega, ja sisestage suure mahutavusega alus.

7. Pingutage lõdvendatud kruvi.


Pistiku ühendus

1. Eemaldage pistiku kate.
   Ärge kasutage eemaldatud pistiku katet.

2. Ühendage pistik.
   Kui soojendikomplekti pole paigaldatud, pole vaja soojendi pistikut pistikuga ühendada.


Paberiformaadi lüliti

1. Eemaldage tagumine kate.

2. Eemaldage kinnituspoldid (4 sinist polti) külgplaadi F ja külgplaadi R ülemiselt ja alumiselt küljelt.

3. Sisestage alumine külg vastavalt külgplaadi F ja külgplaadi R alumisele küljele graveeritud märgisele. Pingutage ülemist ja alumist külge eemaldatud kinnituspoltide abil.


4. Tagumise servaplaadi vahetamine
   Eemaldage sinised poldid, mis kinnitavad vastavalt ülemise ja alumise tagumise servaplaadi.

5. Sisestage formaadijuhik vastavalt graveeritud märgisele. Pingutage ülemist ja alumist külge eemaldatud kinnituspoltide abil (A4).

6. Kinnitage tagumine kate.


Lülitage sisse põhiüksuse toide

1. Ühendage masina toitepistik pistikupessa ja lülitage sisse peatoitelüliti ja tööpaneeli toitelüliti.

Formaadi seadistamine

Teostage SIM26-2 "Formaadi seadistamine" põhiüksuse klahvivajutustega.

1. Suure mahutavusega aluse formaadi valiku menüü kuvatakse tööteatekuval.
2. Valige teatekuval formaadinupp, mida seadistada.

Pildi keskpunktist kõrvale kaldumise reguleerimine

1. Reguleerimine simulatsiooniga
   Märkus
   Suure mahutavusega aluse pildi juhtiva serva asend ja keskpunktist kõrvale kaldumise reguleerimisväärtus on tehases saatmisel seatud keskmisele väärtusele.
   Seetõttu tuleb seda reguleerimist teha ainult siis, kui trükipildi kontrollimisel tehakse otsus seda teostada.
   * Seal peab olema A4 (LT) paberiga alus.
   1. Teostage SIM50-10.
   2. Valige paberi etteande allikas "6" (LCC).
   3. Asetage A4 (11 x 8,5) paber LCC paberi etteandealusele.
   4. Kontrollige, kas trükitud pooltooni mustri sisemõõt on 240 1,2 mm.
      Kui ülaltoodud tingimus pole täidetud, järgige ja korrake ADJ4A (hooldusjuhend) protseduure, kuni saadakse rahuldav tulemus.
   5. Mõõtke reguleerimismustri tühja ala suurus eesmise/tagumise raami suunas (F-külje tühja ala kogus) ja transpordisuunas (juhtiva serva tühja ala kogus).
      Kontrollige, kas kõik järgmised tingimused on täidetud.


Reguleerimisväärtuste arvutamise ja sisestamise protseduurid
(Näide) Juhtiva serva tühja ala kogus

1. Mõõtke visuaalse kontrolliga.
   → Mõõtmistulemus: 4,5 mm
2. Arvutage nihke kogus. Sihtväärtus on 3 mm spetsifikatsiooniväärtus (keskväärtus).
   * F-külje tühja ala koguse puhul on sihtväärtus 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Arvutage reguleerimisväärtus. Lahutage nihke kogusest -0,5 mm 5.
   * 0,1 mm nihke koguse puhul muudetakse reguleerimisväärtust 1 võrra.
   → Kui praegune väärtus on 50:
   [50 – 5 = 45]
4. Sisestage SUB-LC reguleerimisväärtus.
   → Sisestage [45].

6. Sisestage MAIN-LC (F-külje tühi ala) ja SUB-LC (juhtiva serva tühi ala) ning puudutage nuppu OK (olgu).
   Sisestage MAIN-LC/SUB-LC nihke koguse jaoks arvutatud reguleerimisväärtused ja puudutage nuppu OK (olgu). (Kursori saab kasutada nupu asemel.)
7. Pärast reguleerimisväärtuste sisestamist printige uuesti ja kontrollige, kas vältimiskogused on reguleeritud sihtvahemikku.

Teostage protseduure 4) kuni 7) iga paberi etteandealuse jaoks.

2. Mehaaniline reguleerimine
   Kuna keskpunktist kõrvale kaldumise reguleerimine teostatakse saatmisel, pole põhimõtteliselt vaja seda reguleerimist teha. Kui kese on aga nihutatud, kasutatakse tavaliselt simulatsiooni. Kui nihet ei eemaldata, teostage järgmised reguleerimisprotseduurid.
   1. Kui nihe on eesmises küljes
      Trükijoone reguleerimiseks suunas A paberi keskpunktist, nagu on näidatud joonisel:
      1. Lõdvendage esimese/tagumise formaadijuhiku reguleerimisplaadi kahte kinnituspolti (punased poldid) ja liigutage formaadijuhiku reguleerimisplaati nihke koguse võrra suunas A (R-külg) ja pingutage punased kinnituspoldid (2 kummagi jaoks).
         Seejärel tehke koopia, et kontrollida, kas nihet enam pole. Korrake protseduure, kuni nihet pole.

   2. Kui nihe on tagumises küljes
      Trükijoone reguleerimiseks suunas B paberi keskpunktist, nagu on näidatud joonisel:
      1. Lõdvendage esimese/tagumise formaadijuhiku reguleerimisplaadi kahte kinnituspolti (punased poldid) ja liigutage formaadijuhiku reguleerimisplaati nihke koguse võrra suunas B (F-külg) ja pingutage punased kinnituspoldid (2 kummagi jaoks).
         Seejärel tehke koopia, et kontrollida, kas nihet enam pole. Korrake protseduure, kuni nihet pole.


MX-LT10 PIKA FORMAADI PABERI SISSEANDMISALUS

Lahtipakkimine

Pakitud esemete kontroll

Nr	Nimi	Kogus
1	Pika formaadi paberi sisseandmisalus	1

Paigaldus

Ärge pange sõrme aluse konksu osasse.

Pika formaadi paberi sisseandmisaluse kinnitamine

1. Avage pika formaadi paberi sisseandmisaluse suunaja ja haakige see pika formaadi paberi sisseandmisaluse lukustile.

2. Tõmmake seadme suunaja välja.

3. Haakige pika formaadi paberi sisseandmisalus seadme suunajale.

4. Sisestage seadme suunaja.


Seda alust saab kasutada ainult pika formaadi paberi sisestamiseks.

Ärge jätke pika formaadi paberit pikaks ajaks sisse.

Saate selle alusega kasutada pika formaadi paberit.

Lülitage põhiseadme toide sisse

1. Ühendage seadme toitepistik pistikupessa ning lülitage sisse peatoitelüliti ja juhtpaneeli toitelüliti.

Aluse seadistamine

Kasutage SIM26-50, et seadistada "Banner size print" (bänneri suuruse printimine) väärtusele 1.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 kasutusjuhend

Saadaolevad keeled
