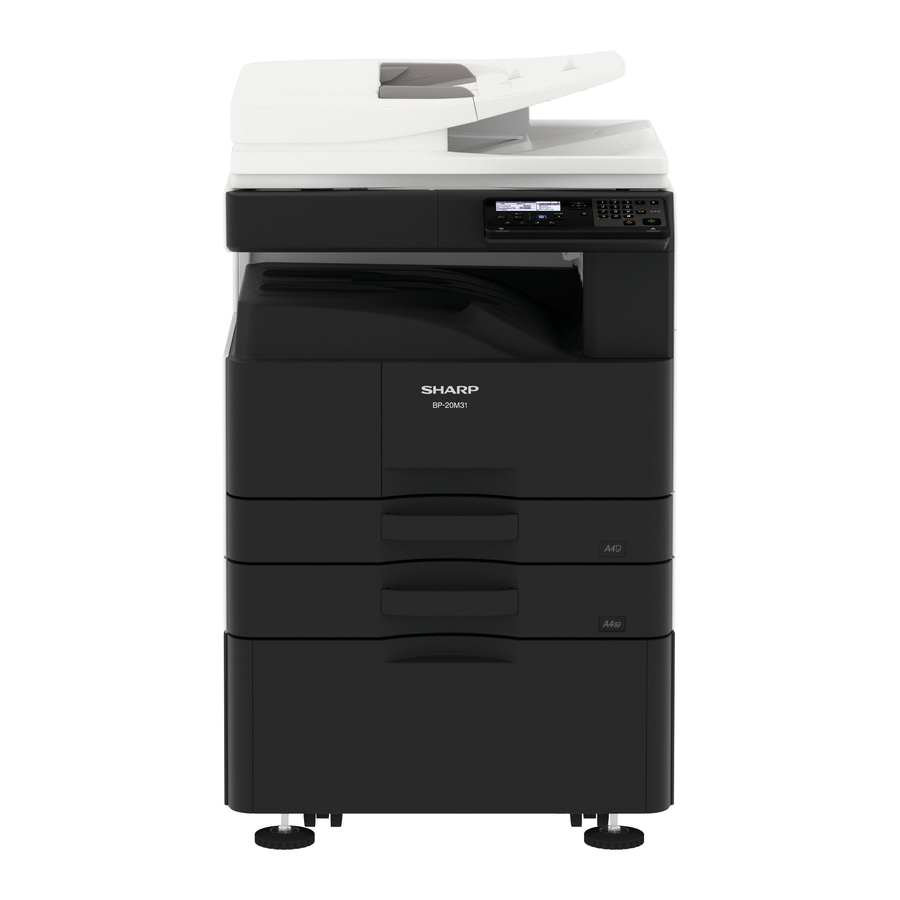

Sharp BP-20M22, BP-20M24, BP-20M31 käsiraamat

KONFIGUREERIMINE

Süsteemi konfiguratsioonid

Osad, mis on märgistatud sümboliga "", on olulised seadme ohutuse tagamiseks. Ohutuse ja jõudluse säilitamiseks asendage need osad kindlasti ettenähtud osadega.

1. 22 cpm/24 cpm MUDELI masin

2. 28 cpm/31 cpm MUDELI masin


PÕHISEADE

Lahtipakkimine

1. Lahtipakkimine

OC mudel

1. Eemaldage pakkekarp.

2. Eemaldage polsterdusmaterjal ja kilekotid.


500 lehte x 1 standardmudel

1. Eemaldage pakkekarp.

2. Eemaldage polsterdusmaterjal ja kilekotid.


500 lehte x 2 standardmudel

1. Eemaldage pakkekarp.

2. Eemaldage polsterdusmaterjal ja kilekotid.


2. Kinnituslint ja kaitsematerjal

OC mudel

500 lehte x 1 standardmudel

500 lehte x 2 standardmudel

3. Pakitud esemete kontroll


Nr	Osa nimetus	Kogus	Märkus
1	Vahelduvvoolujuhe	1
2	Arendaja	1	BP-20M22/ 20M24/
3	Toonerkassett	1	Ainult 21M22
2	Arendaja	Ei	Ainult BP-20M28/ 20M31
3	Toonerkassett	Ei
4	Käsiraamat	1
5	CD-ROM	1	Ainult Aasia
6	Alustamisjuhend	1
7	Kaitseleht	1
8	Klaasipuhasti	1

4. Luku vabastamine

(1) RSPF polsterdusmaterjali vabastamine.

1. Eemaldage RSPF polsterdusmaterjal.


(2) Skanneri (2/3 peegliüksuse) luku vabastamine

1. Eemaldage optilise üksuse kinnituskruvi ja eemaldage märkmesilt.


2. Kinnitage kaitseleht.

3. Kinnituskruvi on vajalik masina transportimisel. Hoidke seda kandikul.



(3) Salve pöörleva plaadi luku vabastamine

1. Tõmmake salv välja ja eemaldage pöörleva plaadi kinnitusmaterjal ja salve märkmesilt.
   250-LEHELINE PABERISÖÖTESALV


   500-LEHELINE PABERISÖÖTESALV
   Kinnitage eemaldatud kinnitusmaterjal hoiustamiseks joonisel näidatud kohale. (Ainult 500-lehelise paberisöötesalve korral)


(4) Trumli kaitselehe eemaldamine.

1. Avage parem uks ja tõmmake ülekandespacer külgukseüksusest välja.


Paigaldamine

<Märkus enne paigaldamist>
* Kui ühendate põhiseadme valikulise paberisahtliga, pakkige ja paigaldage esmalt paberisahtel, seejärel pakkige põhiseade lahti ja asetage põhiseade enne põhiseadme paigaldamist kindlalt paberisahtlile.

1. Arendaja paigaldamine

Olge ettevaatlik, et te ei paneks rulli pinnale sõrmejälgi ega õliplekke. Ärge hoidke korpust tugevalt DV-rulli kõrval.

1. Avage möödaviigusõrestik ja avage külgkate.


2. Avage esikaas.


3. Eemaldage pistik.
   Vabastage arendusüksuse kinnituskruvi ja tõmmake arendusüksus välja.

4. Eemaldage kruvid.

5. Eemaldage DV ülemine kate.

6. Arendaja ühtlaseks voolamiseks arenduspaaki, keerake MG-rulli noole suunas ja lisage arendaja. Ärge ületäitke.
   * Enne avamist raputage arendajakotti piisavalt.


7. Kinnitage DV ülemine kate.


8. Pingutage kruvid.

   * Kontrollige, et DV tihendil ei oleks arendajat. Kui arendaja on DV tihendi küljes, puhastage see.
   * Pärast arendaja lisamist ärge kallutage ega raputage arendajakassetti.
   * Kontrollige, et DV tihendite mõlemad otsad ei oleks arendaja kaanesse pandud.
9. Kinnitage arendusüksus põhiseadme külge.

10. Kinnitage arendusüksus kruviga. Ühendage arendusüksuse rakmed masinaga.


SIMULATSIOON

Üldine ja otstarve

Simulatsioonirežiimil on järgmised funktsioonid: kuvada seadme tööolek, tuvastada probleemi asukoht ja põhjused varases staadiumis ning seadistada ja reguleerida seadet tõhusalt, et parandada hooldatavust.

1. Erinevad reguleerimised Erinevad reguleerimised
2. Spetsifikatsioonide ja funktsioonide seadistamine
3. Rikete tühistamine
4. Töö kontroll
5. Loendurite kontroll, seadistuse tühjendamine
6. Seadme töötingimuste (ajaloo) andmete kontroll, tühjendamine
7. Erinevate (reguleerimised, seadistamine, töö, loendurid jne) andmete transport.

Toimingud ja kuvarid sõltuvad seadme juhtpaneeli disainist.

Simulatsiooni käivitamine

1. Simulatsioonirežiimi sisenemine
   1. Seade on koopiarežiimis: klahv [#] -> klahv [*] -> klahv [C] -> klahv [*] -> Valmis simulatsiooni peamise koodi sisestamiseks.

   2. Peamise koodi sisestamine 10-klahviga -> START (KÄIVITA) klahv ON.
   3. Alamkoodi sisestamine 10-klahviga -> START (KÄIVITA) klahv ON.
   4. Valige üksus nooleklahviga.
   5. Seade siseneb valitud üksusele vastavasse režiimi.
      Simulatsioonitoimingu käivitamiseks vajutage klahvi [START] (KÄIVITA),
      Praeguse simulatsioonirežiimi tühistamiseks ja peamise koodi ja alamkoodi muutmiseks vajutage klahvi [STOP] (PEATA).
2. Simulatsioonirežiimi tühistamine, et naasta tavarežiimi
   1. Vajutage klahvi [CA].

      Ärge lülitage seadet VÄLJA, kui seade on simulatsioonirežiimis.
      Kui toitelüliti peaks simulatsioonirežiimis VÄLJA lülitatama, võib see põhjustada talitlushäire. Sellisel juhul lülitage VÄLJA/SISSE peamine toiteallikas.

2. Toonerkasseti paigaldamine
   1. Võtke uus toonerkassett karbist välja. Haarake kassetist mõlemalt poolt ja loksutage seda horisontaalselt neli või viis korda.

   2. Sisestage toonerkassett mööda juhtsoonteid, kuni see lukustub kohale, lükates samal ajal lukust vabastushooba. Kui toonerkassetil on mustust või tolmu, eemaldage see enne kasseti paigaldamist.

3. Tooneri tiheduse võrdlustaseme seadistus
   1. Kui esikaas on avatud, lülitage seadme toide SISSE ja sisestage SIM25-02.
      MÄRKUS: Kui seade ei ole simulatsioonirežiimis, kui esikaas on suletud ja seadme toide SISSE lülitatud, ilmneb F2-40 rikkekood ainult SIM25-02 mittetäitmise tõttu algseadistuse ajal. Seetõttu, kui F2-40 rikkekood ilmneb SIM25-02 mittetäitmise tõttu, viige SIM25-02 läbi vastavalt tavapärasele protseduurile (põhineb C-I,2,3) uuesti ainult algseadistuse ajal.
      * Selle simulatsiooni käivitamiseks on vaja paigaldada toonerkassett.
   2. Sulgege esikapp.
   3. Pärast K valimist klahvi "10" "I"-ga, vajutage klahvi [START] (KÄIVITA) ja käivitage SIM25-02.
      MÄRKUS: SIM25-02 täielikuks käivitamiseks kulub umbes 2 minutit.
      Selle simulatsiooni käivitamise ajal ei tohi esikaant avada ja seadme toidet ei tohi VÄLJA lülitada.
   4. Kinnitage, et kuvatakse "COMPLETE" (VALMIS). [Kinnituselemendid]
      • Kuvatakse COMPLETE (VALMIS).
      • Viga (EE-EL, EE-EU, EE-EC) ei kuvata.
      • Kontrollige, et protsessis ei esineks ebanormaalset müra.

4. Salve seadistamine

(1) Vaikesalve seadistus

1. Vajutage klahvi [SPECIAL FUNCTION] (ERI FUNKTSIOON).


2. Valige [] klahviga "System Settings" (Süsteemi seaded) ja vajutage klahvi [OK].
3. Sisestage numbriliste klahvidega administraatori PIN-kood. "00000"
   • " * " ilmub iga sisestatud numbri kohta.
   • Kuvatakse režiimi valiku ekraan.
4. Valige [] klahviga [COPY] (KOOPIA).
5. Vajutage klahvi [OK].
6. Valige [ ] klahviga [Default Tray Setting] (Vaikesalve seadistus).
7. Vajutage klahvi [OK] ja järgige seadistusekraanil olevaid juhiseid.
8. Valige soovitud salv [ ] klahviga.
9. Vajutage klahvi [OK].

(2) Salve paberi suuruse seadistuse muutmine

1. Vajutage klahvi [SPECIAL FUNCTION] (ERI FUNKTSIOON).
2. Vajutage klahvi [ ], et valida "Paper Size Set" (Paberi suuruse seadistus)
3. Vajutage klahvi [ ], et valida paberisalv, mille paberi suurust muudetakse.
4. Vajutage klahvi [] ja vajutage klahve [ ], et valida paberi suurus.
5. Vajutage klahvi [OK].

(3) Salve paberi tüübi muutmine

1. Vajutage klahvi [SPECIAL FUNCTION] (ERI FUNKTSIOON).
2. Vajutage klahvi [ ], et valida "Paper Type Set" (Paberi tüübi seadistus)
3. Valige salv klahviga [ ] ja vajutage klahvi [OK].
4. Valige soovitud paberi tüüp ja vajutage klahvi [OK].

(4) Salve suuruse seadistus

1. Tõmmake paberisalv välja. Tõmmake salv õrnalt välja, kuni see peatub. Kui salves on paberit, eemaldage see.


2. Reguleerige juhtplaate A ja B, pigistades nende lukustushoobasid ja libistades neid nii, et need vastaksid laaditava paberi vertikaalsetele ja horisontaalsetele mõõtmetele. Paberijuhtplaadid A ja B saavad libiseda, libistage iga juhtplaati, pigistades samal ajal lukustushooba.


Märkus: Eemaldage vaheplaat. Liigutage vaheplaat täielikult paberisöötmisava poole (parem pool) ja tõmmake üles, et eemaldada. Sisestage eemaldatud vaheplaat A-sse.

5. Spetsifikatsiooni seadistus

Kasutage simulatsiooni 26-6, et seada seadme sihtkoht.

SIM	Nr	Sisu
26	6	Kasutatakse sihtkoha määramiseks.

Pärast sihtkoha seadistuste lõpetamist muutke määratud väärtusi, et kohandada järgmisi seadistusi.

SIM	Nr	Sisu
26	5	Kasutatakse koguloenduri ja hooldusloenduri loendusrežiimi seadmiseks.
	18	Kasutatakse tooneri säästurežiimi JAH/EI seadmiseks.

Pildikvaliteedi kontroll

1. Teostatavad toimingud

Teostage järgmised toimingud.

Nr.	Toiming	SIM
1	Halltooni tasakaalu ja tiheduse kontroll koopial	-
2	Halltooni tasakaalu/tiheduse kontroll prindil	64-5

Kui pildil on ülalnimetatud sisuga defekte, viige läbi järgmised toimingud ja kontrollige pilti.

Nr.	Toiming	SIM
3	Halltooni tasakaalu reguleerimine koopial (käsitsi reguleerimine)	46-16
4	Halltooni tasakaalu reguleerimine prindil (käsitsi reguleerimine)	67-25
5	Prinditud/skannitud pilt on nihkes, juhtpositsiooni reguleerimine	50-10

2. Kirjeldus

(1) Halltooni tasakaalu ja tiheduse kontroll koopial, meetod 1

Tehke halltooni testkaardi (UKOG-0162FCZZ) koopia, et kontrollida, kas halltooni tasakaal/tihedus on sobiv.

1. Märkused mustvalge režiimi tiheduse kontrollimiseks
   Kasutage halltooni testkaarti (UKOG-0162FCZZ), määrake säritus režiimis Text/Printed Photo väärtusele "3" ja tehke koopia, et tihedust kontrollida. Kõik halltooni tasakaalu reguleerimised kasutaja reguleerimise režiimis peaksid olema seatud vaikeväärtusele (keskele).
   Kontrollimine halltooni testkaardi abil (UKOG-0162FCZZ)
   Kontrollige, kas järgmised tingimused on täidetud, kui kontrollite halltooni testkaardi tihedust koopial.


(2) Halltooni tasakaalu/tiheduse kontroll prindil, meetod
Printimismustri printimiseks käivitage SIM 64-5.

Printimistihedus peaks järk-järgult muutuma heledamast tumedamaks. Veenduge, et tihedus ei nihkuks vastupidises suunas. Kõigi värvide tihedustase peaks olema võrdne.

(3) Halltooni tasakaalu reguleerimine koopial (käsitsi reguleerimine)
Sellega saab reguleerida iga taseme tihedust mustvalgel koopial.
Seda reguleerimist on vaja järgmisel juhul:

• Automaatse mustvalge koopia tihedus ei ole sobiv.

1. Sisenege simulatsiooni 46-16 režiimi.
2. Valige reguleerimiseks tiheduse tase (punkt), kasutades klahve [ ]. Sisestage reguleerimisväärtus, kasutades numbrilisi klahve.

Toiming	Ekraan	Kirjeldus	Miinimumväärtus	Maksimumväärtus	Vaikeväärtus
K	POINTI K- POINT17 K	Punkt 1 - punkt 17	1	255	128

3. Vajutage klahvi [OK] (et salvestada määratud väärtus). Tiheduse suurendamiseks suurendage reguleerimisväärtust, tiheduse vähendamiseks vähendage väärtust.
4. [Start] klahvi vajutamine prindib reguleerimismustri. Kuigi on võimalik kontrollida tihedust igal tiheduse tasemel (punktis), viidates sellele mustrile, on parem teha koopia ja tulemust kontrollida.
5. Tehke koopia ja kontrollige reguleerimise tulemust. Lülituge simulatsioonirežiimi ja koopiarežiimi vahel edasi-tagasi, et teha reguleerimine, viidates tegelikule koopia pildile. Korrake seda protseduuri, kuni koopia pilt on rahuldav.

(4) Halltooni tasakaalu reguleerimine prindil (käsitsi reguleerimine)

1. Sisenege simulatsiooni 67-25 režiimi.
2. Valige värv, kasutades klahvi [10].
3. Sisestage reguleerimisväärtus, kasutades klahvi [10]. Ja vajutage klahvi [OK]. Reguleerimisväärtuse vahemik on 1 kuni 255. Tiheduse suurendamiseks suurendage reguleerimisväärtust, tiheduse vähendamiseks vähendage väärtust.
   Korrake samme 2) kuni 3), kuni reguleerimine on rahuldav.
   (Vaadake värvitasakaalu ja tiheduse kontrollimise jaotist)


(5) Prinditud/skannitud pilt on nihkes, juhtpositsiooni reguleerimine

1. Prinditud pildi suurenduse reguleerimine (peamise skannimise suund)
   1. Sisenege simulatsiooni 50-10 režiimi.
   2. Laadige paberisalve A4 (Ilx8.5) või A3 (Ilx17) paber.
   3. Valige paberisalv, kuhu paber laaditi sammus 2), kasutades klahve [T II.
   4. Vajutage klahvi [Start]. Kontrollimismuster prinditakse.
   5. Kontrollige, kas prinditud kontrollimismustri mõõtmed on 240±1,2 mm.

      Tehke allolev samm, kui tulemus ei ole rahuldav:
   6. Muutke seadistuse elementi 1: BK-MAG.
      Pikkus muutub 0,1 mm võrra, kui väärtust muuta ühe võrra. Väärtuse suurendamine suurendab suurendust musta pildi peamise skannimise suunas. Väärtuse vähendamine vähendab suurendust. Korrake samme 2) kuni 6), kuni saadakse rahuldav tulemus
2. Prinditud pildi positsiooni reguleerimine (peamine skannimise suund, alam-skannimise suund)

Märkus
Enne reguleerimist veenduge, et järgmine toiming on nõuetekohases seisukorras:

• ADJ 3-A Prinditud pildi suurenduse reguleerimine (peamine skannimise suund)

1. Sisenege simulatsiooni 50-10 režiimi.
2. Laadige paberisalve A4 (Ilx8.5) või A3 (Ilx17) paber.
3. Vajutage klahvi [Start]. Kontrollimismuster prinditakse
4. Kontrollige pilti kontrollimismustril ja vaadake, kas allolevad toimingud on standardväärtusega.

	Kirjeldus	Standardne reguleerimisväärtus
X	Tühimik juhtpositsioonil	4,0±1,Omm
Y	Tühimik jälgpositsioonil	1,0 mm kuni 5,0 mm
Z1/Z2	Tühimik ees/taga	Kokku 4,0±2,0 mm

* Tühimik Z1 ja Z2 jaoks peaks olema mõlemal küljel 1 mm või rohkem. Tehke allolev samm, kui tulemus ei ole rahuldav:

5. Muutke reguleerimisväärtust, vajutage klahvi [Start] ja printige kontrollimismuster välja.
   Korrake samme 3) kuni 6), kuni sammus 5) loetletud tingimused on täidetud.
   Mõõtmed muutuvad ligikaudu 0,1 mm võrra, kui väärtust muuta ühe võrra.
   Peamine skannimise suund: prinditud positsioon liigub tagakülje suunas, kui reguleerimisväärtus suureneb.
   Alam-skannimise suund: prinditud positsioon liigub paberi transpordisuuna jälgpositsiooni suunas, kui reguleerimisväärtus suureneb.

	Nr.	Toiming	Sihtsalv
Prinditud positsioon suunas peamine skannimise suund	4	MAIN-MFT	Käsitsi söötmise salv
	5	MAIN-CSI	Salv 1
	6	MAIN-CS2	Salv 2
	7	MAIN-CS3	Salv 3
	8	MAIN-CS4	Salv 4
	9	MAIN-ADU	Külg 2 kahepoolse printimise jaoks
Prinditud positsioon suunas alam-skannimise suund	10	SUB-MFT	Käsitsi söötmise salv
	11	SUB-CSI	Salv 1
	12	SUB-CS2	Salv 2
	13	SUB-CS3	Salv 3
	14	SUB-CS4	Salv 4
	15	SUB-ADU	Külg 2 kahepoolse printimise jaoks
Peamine skannimise suund	2	MAIN-STD	Kõik salved
Prinditud positsioon suunas alam-skannimise suund	3	SUB-STD	Kõik salved

Märkus
Seadistuse elemendid "2: MAIN-STD" ja "3: SUB-STD" on mõeldud kõigi prinditud positsioonide muutmiseks.
Käivitage need, kui pärast LSU jms asendamist on vaja kõiki salve reguleerida.
(Ainult 500-lehelise paberi söötmise salve korral)
Kui ülaltoodud protseduur ei anna rahuldavat reguleerimistulemust, tehke järgmine reguleerimine.

6. Lõdvendage paberi söötmise salve nihkega reguleerimiskruvisid (2 tk) paberi söötmise salve tõsteplaadi keskmises osas ja muutke hammasrattaüksuse positsiooni eesmises/tagumises raami suunas.
   Korrake reguleerimisprotseduure punktist 3).


BP-CS11 (500-LEHELINE PABERI SISSEVEO SALV), BP-DE11 (ALUS/2x500 LEHELINE PABERISAHTEL)

Lahtipakkimine

1. Pakitud esemete kontroll

BP-CS11

BP-DE11

NR.	Nimi	Kogus
1	Kinnitus kruvid (M3x6 S-tyte)	2
2	Kinnitus kruvid (M4x8 S-tyte)	4
3	Kinnitus kruvid (M4x12 P-tyte)	6
4	Suuruse näidiku silt	1
5	Servahoidik	1
6	Plaat	4
7	Juhtmestiku kate	1
8	Ühenduse ajam	1
9	Kinnitus kruvid (M4x12 P-tyte)	10
10	Plaat	4
II	Suuruse näidiku silt	2
12	Juhtmestik	1
13	Kinnitus kruvid (M3x6 S-tyte)	1

2. Kinnitus teibi ja kaitsematerjali eemaldamine
   1. 500-lehelise paberi sisseveo salve eemaldamine.
      BP-CS11

   2. Aluse/2x500-lehelise paberi sahtli eemaldamine.
      BP-DE11


3. Kinnitus teibi ja kaitsematerjali eemaldamine
   1. Eemaldage 500-leheline paberi sisseveo salv polüetüleenkotist ning eemaldage kinnitus teip ja kaitsematerjal.


      Kuna tagakappi pole kruvitud, eemaldage teip ja hoidke tagakapp käeulatusest väljas.


2. Eemaldage alus/2x500-leheline paberi sahtel polüetüleenkotist ning eemaldage kinnitus teip ja kaitsematerjal.



   Kuna tagakappi pole kruvitud, eemaldage teip ja hoidke tagakapp käeulatusest väljas.


Paigaldamine

<Ettevaatusabinõud paigaldamiseks>
Enne paigaldamise teostamist kontrollige, kas selle all olev andmetuli ei põle ega vilgu.

1. Lülitage põhiosa toide välja
   1. Veenduge, et juhtpaneel on VÄLJAS, ja seejärel lülitage toitelüliti VÄLJA.
   2. Ühendage toitepistik pistikupesast lahti.
2. Paigaldage põhiosa BP-CS11 külge (BP-20M22/BP-20M24/BP-20M24L)

   Põhiosa tõstmiseks kasutage kahe inimese jõudu.

   Asetage põhiosa õrnalt valikulisele kassetile, joondades ja sisestades valikulise salve 3 positsioneerimisnõela põhiosa põhjas olevatesse positsioneerimisaukudesse.


Märkus
Põhiosa ei saa otse BP-DE11 külge kinnitada koos BP-20M22/BP-20M24/BP-20M24L.

1. Eemaldage põhiosa salv.

2. Eemaldage BP-CS11 tagakaas

3. Asetage põhiosa BP-CS11 sisse.
   Pöörake tähelepanu BP-CS11 ühendusosa positsioonile.
   * BP-DE11 ei saa põhiosa külge kinnitada.

   Langetage põhiosa otse alla.


4. Tõmmake BP-CS11 salv välja.

5. Eemaldage kruvid ja tagakaas.


6. Joondage vasak ja parem ühendusplaat korpuse kruviaukudega ja kinnitage need kruvidega.

7. Kinnitage servahoidik põhiraami külge.


8. Eemaldage kruvid.
   Olge ettevaatlik ülemiste ja alumiste kruvide suhtes.

9. Viige BP-CS11 juhtmestik servahoidikusse.


10. Viige BP-CS11 juhtmestik juhtmestiku katte sisse. Seejärel painutage ja haakige juhtmestiku kate joonisel näidatud viisil, et juhtmestik katta.

11. Kinnitage kruvidega juhtmestiku kate, mis katab juhtmestikku kõrgepinge PWB külge.


12. Viige BP-CS11 juhtmestik traatsadulate külge ja ühendage juhtmestik MFPC PWB külge, nagu on näidatud joonisel.
    Seejärel kinnitage traatsadulad masina külge, nagu on näidatud joonisel.

13. Kinnitage ühenduse ajam kruviga põhiosa külge.
    Märkus
    Olge paigaldamisel ettevaatlik, et juhtmestikku mitte hammustada.


14. Viige tagakaas tagasi põhiosa ja BP-CS11 külge.

15. Viige salv tagasi põhiosa külge.


16. Kinnitage salve külge suuruse kuva leht ja viige salv tagasi BP-CS11 külge.

17. Pärast laua paigaldamist tehke reguleerimised.

3. Paigaldage BP-CS11 BP-DE11 külge (BP-20M22/BP-20M24/BP-20M24L)
   Märkus
   Põhiosa ei saa otse BP-DE11 külge kinnitada koos 20M22/BP-20M24/BP-20M24L.
   1. Asetage BP-CS11 BP-DE11 peale.

   2. Eemaldage BP-CS11 salv ja BP-DE11 ülemine salv.

   3. Joondage vasak ja parem ühendusplaat korpuse kruviaukudega ja kinnitage need kruvidega. Kinnitage BP-CS11 ja BP-DE11 kruvidega.

   4. Lõigake välja järgmisel joonisel näidatud ala. (BP-CS11).


5. Asetage põhiosa BP-CS11 ja BP-DE11 sisse.
   *Viide: paigaldage põhiosa BP-CS11 külge (BP-20M22/ BP-20M24/BP-20M24L)


6. Viige ümmargune klemm läbi augu. Kinnitage ümmargune klemm kruviga.
   (Pakitud esemed nr 13)

7. Ühendage juhtmestik laua juhtimise PWB külge, nagu on näidatud joonisel.

8. Viige juhtmestik läbi augu.

9. Ühendage juhtmestik põhiosa MFPC PWB külge ja tehke juhtmestiku töötlemine.
   (Põhiosa küljel on sama tee mis BP-CS11)

10. Viige tagakaas tagasi põhiosa, BP-CS11I ja BP-DE11 külge.

11. Viige salv tagasi põhiosa, BP-CS11 ja BP-DE11 külge.

12. Kinnitage salve külge suuruse kuva leht ja viige salv tagasi BP-CS11 ja BP-DE11 külge.

13. Pärast laua paigaldamist tehke reguleerimised.


4. Paigaldage põhiosa BP-DE11 külge
   (BP-20M28/BP-20M31 & BP-21M22 (ainult Tai jaoks))

   Põhiosa tõstmiseks kasutage kahe inimese jõudu.

   Asetage põhiosa õrnalt valikulisele kassetile, joondades ja sisestades valikulise salve 3 positsioneerimisnõela põhiosa põhjas olevatesse positsioneerimisaukudesse.

   1. Paigaldamise meetod on sama mis B.
   2. Juhtmestiku ühendamise meetod on sama mis C.
      *Juhtmestiku kate on kinnitatud põhiosa külge.
   3. Pärast laua paigaldamist tehke reguleerimised.

BP-DS12/DS13 (KÕRGE ALUS/MADAL ALUS)

Lahtipakkimine

Pakkige pakend lahti ja kontrollige, kas kõik osad on olemas.

NR.	Nimi	Kogus
		BP-DS13	BP-DS12
1	Kinnitus kruvid (M4x10 S-tyte)	2	4
2	Kinnitus kruvid (M4x10 P-tyte)	4	4
3	Kinnitusplaat Ees L	Ei	1
4	Kinnitusplaat Ees R	Ei	1
5	Kinnitusplaat Taga	2	2

Paigaldamine

Märkus
Ühendus põhiseadmega on sama, mis allpool.

1. Eemaldage BP-CS11 või põhiseadme salv.


2. Asetage BP-CS11 või põhiseade alusele. Sobitage aluse positsioneerimistihvtid (2 kohta) BP-CS11 positsioneerimisavadega.

3. Kinnitage alus kinnituskruvi abil BP-CS11 külge.



4. Kinnitage BP-CS11 salv.

5. Kinnitage BP-CS11 tagakaas.

6. Pöörake regulaatoreid, et kinnitada seade põrandapinna külge, et seade ei liiguks. Ühendage BP-DS13-ga
   Ühendage BP-DS13-ga

   Ühendage BP-DS12-ga


Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Sharp BP-20M22, BP-20M24, BP-20M31 käsiraamat

Saadaolevad keeled
