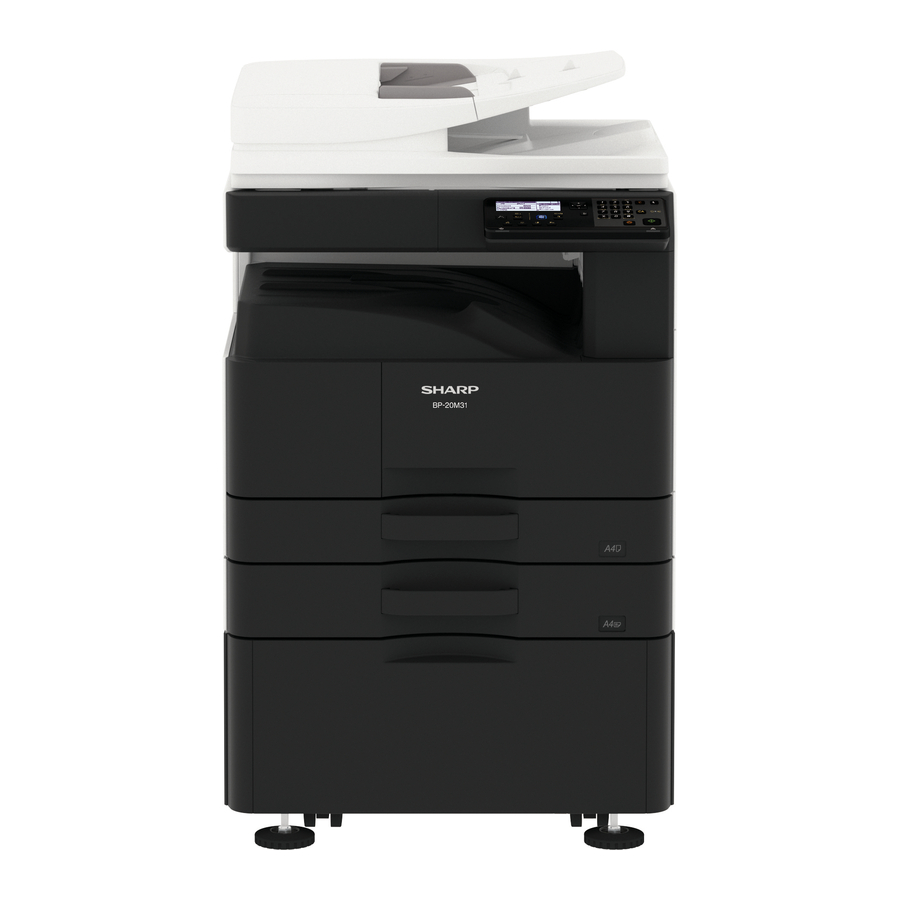

Příručka pro Sharp BP-20M22, BP-20M24, BP-20M31

KONFIGURACE

Konfigurace systému

Díly označené "" jsou důležité pro zachování bezpečnosti soupravy. Zajistěte, aby byly tyto díly nahrazeny určenými díly pro zachování bezpečnosti a výkonu soupravy.

1. Stroj MODELU 22cpm/24cpm

2. Stroj MODELU 28cpm/31cpm


HLAVNÍ JEDNOTKA

Vybalení

1. Vybalení

Model OC

1. Vyjměte balicí krabici.

2. Odstraňte tlumicí materiál a plastové sáčky.


Standardní model 500 listů x 1

1. Vyjměte balicí krabici.

2. Odstraňte tlumicí materiál a plastové sáčky.


Standardní model 500 listů x 2

1. Vyjměte balicí krabici.

2. Odstraňte tlumicí materiál a plastové sáčky.


2. Upevňovací páska a ochranný materiál

Model OC

Standardní model 500 listů x 1

Standardní model 500 listů x 2

3. Kontrola balených položek


Č.	Název dílu	Množství	Poznámka
1	Napájecí kabel	1
2	Vývojka	1	BP-20M22/ 20M24/
3	Tonerová kazeta	1	Pouze 21M22
2	Vývojka	Ne	Pouze BP-20M28/ 20M31
3	Tonerová kazeta	Ne
4	Příručka	1
5	CD-ROM	1	Pouze Asie
6	Průvodce spuštěním	1
7	Ochranný list	1
8	Čisticí prostředek na sklo	1

4. Uvolnění zámku

(1) Uvolnění tlumicího materiálu RSPF.

1. Odstraňte tlumicí materiál RSPF.


(2) Uvolnění zámku skeneru (jednotka 2/3 zrcadla)

1. Odstraňte upevňovací šroub optické jednotky a odstraňte štítek s poznámkou.


2. Připevněte ochranný list.

3. Upevňovací šroub je nutný při přepravě stroje. Uložte jej do zásobníku.



(3) Uvolnění zámku otočné desky zásobníku

1. Vytáhněte zásobník a odstraňte upevňovací materiál otočné desky a štítek s poznámkou zásobníku.
   ZÁSOBNÍK PAPÍRU NA 250 LISTŮ


   ZÁSOBNÍK PAPÍRU NA 500 LISTŮ
   Pro uložení připevněte odstraněný upevňovací materiál do polohy znázorněné na obrázku. (Pouze zásobník papíru na 500 listů)


(4) Odstranění ochranného listu válce.

1. Otevřete pravá dvířka a vytáhněte distanční vložku pro přenos z jednotky bočních dvířek.


Instalace

<Poznámka před instalací>
* Při připojování hlavní jednotky s volitelným zásobníkem papíru nejprve vybalte a nainstalujte zásobník papíru, poté vybalte hlavní jednotku a před instalací hlavní jednotky ji bezpečně umístěte na zásobník papíru.

1. Instalace vývojky

Dávejte pozor, abyste na povrch válečku nezanechali otisky prstů nebo olejové nečistoty. Nedržte pouzdro těsně u válečku DV.

1. Otevřete boční zásobník a otevřete boční kryt.


2. Otevřete přední kryt.


3. Odstraňte konektor.
   Povolte upevňovací šroub vývojové jednotky a vytáhněte vývojovou jednotku.

4. Odstraňte šrouby.

5. Odstraňte horní kryt DV.

6. Při otáčení válečkem MG ve směru šipky rovnoměrně doplňte vývojku do nádržky vývojky tak, aby nepřetekla.
   * Před otevřením sáčkem s vývojkou dostatečně zatřeste.


7. Připevněte horní kryt DV.


8. Utáhněte šrouby.

   * Zkontrolujte, zda těsnění DV neobsahuje vývojku. Pokud je na těsnění DV připevněna vývojka, očistěte ji.
   * Po doplnění vývojky neklopte ani netřeste kazetou s vývojkou.
   * Zkontrolujte, zda oba konce těsnění DV nejsou vloženy do krytu vývojky.
9. Připevněte vývojovou jednotku k hlavní jednotce.

10. Upevněte vývojovou jednotku šroubem. Připojte kabelový svazek vývojové jednotky ke stroji.


SIMULACE

Obecné informace a účel

Simulační režim má následující funkce: zobrazit provozní stav stroje, identifikovat polohu závady a příčiny v ranější fázi a efektivně nastavit a seřídit stroj pro lepší servisovatelnost.

1. Různé úpravy Různé úpravy
2. Nastavení specifikací a funkcí
3. Odstranění problémů
4. Kontrola provozu
5. Kontrola čítačů, vymazání nastavení
6. Kontrola dat o provozních podmínkách stroje (historie), vymazání
7. Různé (úpravy, nastavení, provoz, čítače atd.) přenos dat.

Provozní postupy a zobrazení závisí na provedení ovládacího panelu stroje.

Spuštění simulace

1. Vstup do simulačního režimu
   1. Stroj v režimu kopírování: klávesa [#] -> klávesa [*] -> klávesa [C] -> klávesa [*] -> Připraveno k zadání hlavního kódu simulace.

   2. Zadání hlavního kódu pomocí 10 kláves -> klávesa START ZAPNUTO.
   3. Zadání dílčího kódu pomocí 10 kláves -> klávesa START ZAPNUTO.
   4. Vyberte položku pomocí klávesy se šipkou.
   5. Stroj vstoupí do režimu odpovídajícího vybrané položce.
      Stisknutím klávesy [START] spusťte simulační provoz,
      Chcete-li zrušit aktuální simulační režim a změnit hlavní kód a dílčí kód, stiskněte klávesu [STOP].
2. Zrušení simulačního režimu pro návrat do normálního režimu
   1. Stiskněte klávesu [CA].

      Nevypínejte napájení, když je stroj v simulačním režimu.
      Pokud by byl vypínač napájení vypnut v simulačním režimu, může dojít k poruše. V takovém případě vypněte/zapněte hlavní zdroj napájení.

2. Instalace tonerové kazety
   1. Vyjměte novou tonerovou kazetu z krabice. Uchopte kazetu na obou stranách a zatřeste s ní vodorovně čtyřikrát nebo pětkrát.

   2. Vložte tonerovou kazetu podél vodítek, dokud nezapadne na místo, a zatlačte na uvolňovací páčku zámku. Pokud je na tonerové kazetě nečistota nebo prach, před instalací kazetu očistěte.

3. Nastavení referenční úrovně hustoty toneru
   1. S otevřeným předním krytem zapněte napájení stroje a zadejte SIM25-02.
      POZNÁMKA: Pokud stroj není v simulačním režimu, pokud je přední kryt zavřený a je zapnuto napájení stroje, dojde ke kódu závady F2-40 z důvodu nespouštění SIM25-02 pouze pro počáteční dobu nastavení. Proto, pokud dojde ke kódu závady F2-40 z důvodu nespouštění SIM25-02, spusťte SIM25-02 podle běžného postupu (na základě C-I,2,3) znovu pouze pro počáteční dobu nastavení.
      * K zahájení této simulace je nutné nainstalovat tonerovou kazetu.
   2. Zavřete přední skříňku.
   3. Po výběru K pomocí "I" klávesy "10" stiskněte klávesu [START] a spusťte SIM25-02.
      POZNÁMKA: Dokončení SIM25-02 trvá přibližně 2 minuty.
      Během provádění této simulace nesmí být otevřen přední kryt a nesmí být vypnuto napájení stroje.
   4. Potvrďte, že se zobrazí "COMPLETE" (DOKONČENO). [Potvrzovací položky]
      • Zobrazuje se COMPLETE (DOKONČENO).
      • Nezobrazuje se žádná chyba (EE-EL, EE-EU, EE-EC).
      • Zkontrolujte, zda v procesu un není žádný abnormální hluk.

4. Nastavení zásobníku

(1) Výchozí nastavení zásobníku

1. Stiskněte klávesu [SPECIAL FUNCTION] (SPECIÁLNÍ FUNKCE).


2. Vyberte "System Settings" (Nastavení systému) pomocí klávesy [] a stiskněte klávesu [OK].
3. Zadejte PIN kód správce pomocí numerických kláves. "00000"
   • Pro každou zadanou číslici se zobrazí " * ".
   • Zobrazí se obrazovka pro výběr režimu.
4. Vyberte [COPY] (KOPIE) pomocí klávesy [].
5. Stiskněte klávesu [OK].
6. Vyberte [Default Tray Setting] (Výchozí nastavení zásobníku) pomocí klávesy [ ] .
7. Stiskněte klávesu [OK] a postupujte podle pokynů na obrazovce nastavení.
8. Vyberte požadovaný zásobník pomocí klávesy [ ] .
9. Stiskněte klávesu [OK].

(2) Změna nastavení formátu papíru zásobníku

1. Stiskněte klávesu [SPECIAL FUNCTION] (SPECIÁLNÍ FUNKCE).
2. Stiskněte klávesu [ ] pro výběr "Paper Size Set" (Nastavení formátu papíru)
3. Stiskněte klávesu [ ] pro výběr zásobníku papíru, pro který se mění formát papíru.
4. Stiskněte klávesu [] a stiskněte klávesy [ ] pro výběr formátu papíru.
5. Stiskněte klávesu [OK].

(3) Změna typu papíru zásobníku

1. Stiskněte klávesu [SPECIAL FUNCTION] (SPECIÁLNÍ FUNKCE).
2. Stiskněte klávesu [ ] pro výběr "Paper Type Set" (Nastavení typu papíru)
3. Vyberte zásobník pomocí klávesy [ ] a stiskněte klávesu [OK].
4. Vyberte požadovaný typ papíru a stiskněte klávesu [OK].

(4) Nastavení formátu zásobníku

1. Vytáhněte zásobník papíru. Jemně vytáhněte zásobník, dokud se nezastaví. Pokud v zásobníku zbyl papír, vyjměte jej.


2. Seřiďte vodící desky A a B stisknutím jejich aretačních pák a posunutím tak, aby odpovídaly svislému a vodorovnému rozměru vkládaného papíru. Vodící desky papíru A a B se mohou posouvat, posouvejte každou vodící desku a současně stiskněte aretační páku.


Poznámka: Vyjměte dělící desku. Přesuňte dělící desku úplně na stranu otvoru pro podávání papíru (pravá strana) a vytáhněte ji nahoru. Vložte vyjmutou dělící desku do A.

5. Nastavení specifikace

K nastavení cíle stroje použijte simulaci 26-6.

SIM	Č.	Obsah
26	6	Slouží k nastavení cíle.

Po dokončení nastavení cíle změňte nastavené hodnoty pro přizpůsobení následujících nastavení.

SIM	Č.	Obsah
26	5	Slouží k nastavení režimu počítání celkového čítače a čítače údržby.
	18	Slouží k nastavení ANO/NE režimu úspory toneru.

Kontrola kvality obrazu

1. Položky provedení

Proveďte následující položky.

Č.	Položka	SIM
1	Kontrola šedé rovnováhy a hustoty kopie	-
2	Kontrola šedé rovnováhy/hustoty tiskárny	64-5

Pokud se na obrázku vyskytnou vady podle výše uvedeného obsahu, proveďte následující obsah a potvrďte obrázek.

Č.	Položka	SIM
3	Úprava šedé rovnováhy kopie (Ruční úprava)	46-16
4	Úprava šedé rovnováhy tiskárny (Ruční úprava)	67-25
5	Tisk/skenování obrazu mimo střed, úprava pozice náběžné hrany	50-10

2. Popis

(1) Kontrola šedé rovnováhy a hustoty kopie Metoda 1

Vytvořte kopii šedé testovací tabulky (UKOG-0162FCZZ) a ověřte, zda je šedá rovnováha / hustota vhodná.

1. Body, kterých je třeba si všímat při ověřování hustoty pro černobílý režim kopírování
   Použijte šedou testovací tabulku (UKOG-0162FCZZ), nastavte Expozici na "3" v režimu Text/Tištěná fotografie a vytvořte kopii pro ověření hustoty. Všechny úpravy šedé rovnováhy v uživatelském režimu by měly být nastaveny na výchozí (střed).
   Ověření pomocí testovací tabulky pro šedou (UKOG-0162FCZZ)
   Zkontrolujte, zda jsou při ověřování hustoty testovací tabulky pro šedou pro kopírování splněny následující podmínky.


(2) Metoda kontroly šedé rovnováhy/hustoty tiskárny
Spusťte SIM 64-5 pro tisk testovacího vzoru.

Hustota tisku by se měla postupně měnit od světlejší k tmavší. Ujistěte se, že se hustota nepřesouvá opačně. Úroveň hustoty všech barev by měla být stejná.

(3) Úprava šedé rovnováhy kopie (Ruční úprava)
Slouží k úpravě hustoty každé úrovně pro černobílé kopírování.
Tato úprava je nutná v následujícím případě:

• Hustota automatické černobílé kopie není vhodná.

1. Vstupte do režimu Simulace 46-16.
2. Pomocí kláves [ ] vyberte úroveň hustoty (bod) pro úpravu. Zadejte hodnotu úpravy pomocí numerických kláves.

Položka	Displej	Popis	Minimální hodnota	Maximální hodnota	Výchozí hodnota
K	POINTI K- POINT17 K	Bod 1 - Bod 17	1	255	128

3. Stiskněte klávesu [OK] (pro uložení nastavené hodnoty). Zvýšením hodnoty úpravy zvýšíte hustotu, snížením hodnoty hustotu snížíte.
4. Stisknutím klávesy [Start] se vytiskne upravovací vzor. I když je možné ověřit hustotu na každé úrovni hustoty (bodě) s odkazem na tento vzor, ​​je lepší vytvořit kopii a ověřit výsledek.
5. Vytvořte kopii a ověřte výsledek úpravy. Přepínejte mezi režimem simulace a režimem kopírování tam a zpět, abyste provedli úpravu s odkazem na skutečný obraz kopie. Opakujte tento postup, dokud nebudete s obrazem kopie spokojeni.

(4) Úprava šedé rovnováhy tiskárny (Ruční úprava)

1. Vstupte do režimu Simulace 67-25.
2. Pomocí klávesy [10] vyberte barvu.
3. Pomocí klávesy [10] zadejte hodnotu úpravy. A stiskněte klávesu [OK]. Rozsah dostupné hodnoty úpravy je 1 až 255. Zvýšením hodnoty úpravy zvýšíte hustotu, snížením hodnoty hustotu snížíte.
   Opakujte kroky 2) až 3), dokud nebudete s úpravou spokojeni.
   (Viz část pro ověření vyvážení barev a hustoty pro tisk)


(5) Tisk/skenování obrazu mimo střed, úprava pozice náběžné hrany

1. Úprava zvětšení obrazu při tisku (Směr hlavního skenování)
   1. Vstupte do režimu Simulace 50-10.
   2. Vložte papír A4 (Ilx8,5) nebo A3 (Ilx17) do zásobníku papíru.
   3. Pomocí kláves [T II vyberte zásobník papíru s papírem vloženým v kroku 2).
   4. Stiskněte klávesu [Start]. Bude vytištěn kontrolní vzor.
   5. Ověřte, zda je rozměr vytištěného kontrolního vzoru 240±1,2 mm.

      Pokud výsledek není uspokojivý, proveďte krok níže:
   6. Změňte položku nastavení 1: BK-MAG.
   7. Délka se změní o 0,1 mm změnou hodnoty o jednu. Zvýšením hodnoty zvětšíte zvětšení směrem k hlavnímu směru skenování pro obraz BK. Snížením hodnoty snížíte zvětšení. Opakujte kroky 2) až 6), dokud nedosáhnete uspokojivého výsledku
2. Úprava polohy obrazu při tisku (Směr hlavního skenování, směr vedlejšího skenování)

Poznámka
Před úpravou se ujistěte, že je následující položka ve správném stavu:

• ADJ 3-A Úprava zvětšení obrazu při tisku (Směr hlavního skenování)

1. Vstupte do režimu Simulace 50-10.
2. Vložte papír A4 (Ilx8,5) nebo A3 (Ilx17) do zásobníku papíru.
3. Stiskněte klávesu [Start]. Bude vytištěn kontrolní vzor
4. Ověřte obraz na kontrolním vzoru a zjistěte, zda mají níže uvedené položky standardní hodnotu.

	Popis	Standardní hodnota úpravy
X	Prázdná oblast na náběžné hraně	4,0±1,Omm
Y	Prázdná oblast na koncové hraně	1,0 mm až 5,0 mm
Z1/Z2	Prázdná oblast vpředu / vzadu	Celkem 4,0±2,0 mm

* Mezera pro Z1 a Z2 by měla být 1 mm nebo více na obou stranách. Pokud výsledek není uspokojivý, proveďte krok níže:

5. Změňte hodnotu úpravy, stiskněte klávesu [Start] a vytiskněte kontrolní vzor.
   Opakujte kroky 3) až 6), dokud nebudou splněny podmínky uvedené v kroku 5).
   Rozměr se změní přibližně o 0,1 mm změnou hodnoty o jednu.
   Směr hlavního skenování: Poloha tisku se posouvá směrem k zadní straně, jak se hodnota úpravy zvyšuje.
   Směr vedlejšího skenování: Poloha tisku se posouvá směrem ke koncové hraně směru transportu papíru, jak se hodnota úpravy zvyšuje.

	Č.	Položka	Cílový zásobník
Poloha tisku směrem k hlavnímu směru skenování	4	MAIN-MFT	Ruční podavač
	5	MAIN-CSI	Zásobník 1
	6	MAIN-CS2	Zásobník 2
	7	MAIN-CS3	Zásobník 3
	8	MAIN-CS4	Zásobník 4
	9	MAIN-ADU	Strana 2 pro oboustranný tisk
Poloha tisku směrem k vedlejšímu směru skenování	10	SUB-MFT	Ruční podavač
	11	SUB-CSI	Zásobník 1
	12	SUB-CS2	Zásobník 2
	13	SUB-CS3	Zásobník 3
	14	SUB-CS4	Zásobník 4
	15	SUB-ADU	Strana 2 pro oboustranný tisk
Hlavní směr skenování	2	MAIN-STD	Všechny zásobníky
Poloha tisku směrem k vedlejšímu směru skenování	3	SUB-STD	Všechny zásobníky

Poznámka
Položky nastavení "2: MAIN-STD" a "3: SUB-STD" slouží ke změně všech poloh tisku.
Spusťte je, pokud je nutná úprava všech zásobníků po výměně LSU atd.
(Pouze 500listový zásobník papíru)
Pokud výše uvedený postup neposkytne uspokojivý výsledek úpravy, proveďte následující úpravu.

6. Uvolněte šrouby pro úpravu mimo střed zásobníku papíru (2 ks) ve střední části zvedací desky zásobníku papíru a změňte polohu převodové jednotky ve směru předního/zadního rámu.
   Opakujte postupy úpravy od 3).


BP-CS11 (ZÁSOBNÍK PAPÍRU NA 500 LISTŮ), BP-DE11 (STojan/ZÁSUVKA NA PAPÍR 2x500 LISTŮ)

Rozbalení

1. Kontrola balených položek

BP-CS11

BP-DE11

Č.	Název	Množství
1	Upevňovací šrouby (M3x6 S-tyte)	2
2	Upevňovací šrouby (M4x8 S-tyte)	4
3	Upevňovací šrouby (M4x12 P-tyte)	6
4	Štítek s označením velikosti	1
5	Držák okraje	1
6	Deska	4
7	Kryt kabelového svazku	1
8	Připojovací jednotka pohonu	1
9	Upevňovací šrouby (M4x12 P-tyte)	10
10	Deska	4
II	Štítek s označením velikosti	2
12	Kabelový svazek	1
13	Upevňovací šrouby (M3x6 S-tyte)	1

2. Odstranění upevňovací pásky a ochranného materiálu
   1. Odstranění zásobníku papíru na 500 listů.
      BP-CS11

   2. Odstranění stojanu/zásuvky na papír 2x500 listů.
      BP-DE11


3. Odstranění upevňovací pásky a ochranného materiálu
   1. Vyjměte zásobník papíru na 500 listů z polyetylenového sáčku a odstraňte upevňovací pásku a ochranný materiál.


      Protože zadní kryt nebyl přišroubován, odstraňte pásku a uchovávejte zadní kryt mimo dosah.


2. Vyjměte stojan/zásuvku na papír 2x500 listů z polyetylenového sáčku a odstraňte upevňovací pásku a ochranný materiál.



   Protože zadní kryt nebyl přišroubován, odstraňte pásku a uchovávejte zadní kryt mimo dosah.


Instalace

<Opatření pro instalaci>
Před provedením instalace zkontrolujte, zda kontrolka dat pod ním nesvítí nebo nebliká.

1. Vypněte napájení hlavní jednotky
   1. Zkontrolujte, zda je ovládací panel vypnutý, a poté vypněte vypínač.
   2. Odpojte napájecí kabel ze zásuvky.
2. Nainstalujte hlavní jednotku na BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Ke zvednutí hlavní jednotky použijte manuální sílu dvou osob.

   Jemně umístěte hlavní jednotku na volitelnou kazetu, zarovnejte a vložte 3 lokalizační výstupky volitelného zásobníku do lokalizačních otvorů na spodní straně hlavní jednotky.


Poznámka
Hlavní jednotku nelze připojit přímo k BP-DE11 s BP-20M22/BP-20M24/BP-20M24L.

1. Vyjměte zásobník hlavní jednotky.

2. Sejměte zadní kryt BP-CS11

3. Umístěte hlavní jednotku do BP-CS11.
   Věnujte pozornost poloze výstupku, který je spojovací částí BP-CS11.
   * BP-DE11 nelze připojit k hlavní jednotce.

   Spusťte hlavní tělo rovně dolů.


4. Vytáhněte zásobník BP-CS11.

5. Odstraňte šrouby a zadní kryt.


6. Zarovnejte levou a pravou spojovací desku s otvory pro šrouby na těle a upevněte je šrouby.

7. Připevněte držák okraje k hlavnímu rámu.


8. Odstraňte šrouby.
   Dávejte pozor na různé šrouby nahoře a dole.

9. Protáhněte kabelový svazek BP-CS11 držákem okraje.


10. Protáhněte kabelový svazek BP-CS11 krytem kabelového svazku. Poté ohněte a zahákněte kryt kabelového svazku, jak je znázorněno na obrázku, abyste zakryli kabelový svazek.

11. Upevněte kryt kabelového svazku, který zakrývá kabelový svazek, k vysokonapěťové desce plošných spojů šrouby.


12. Protáhněte kabelový svazek BP-CS11 drátěnými sedly a připojte kabelový svazek k desce plošných spojů MFPC, jak je znázorněno na obrázku.
    Poté upevněte drátěná sedla ke stroji, jak je znázorněno na obrázku.

13. Upevněte připojovací jednotku pohonu k hlavní jednotce pomocí šroubu.
    Poznámka
    Při instalaci dávejte pozor, abyste nezachytili kabelový svazek.


14. Vraťte zadní kryt na hlavní jednotku a BP-CS11.

15. Vraťte zásobník do hlavní jednotky.


16. Připevněte arch s údajem o velikosti na zásobník a vraťte zásobník do BP-CS11.

17. Po instalaci stolu proveďte úpravy.

3. Nainstalujte BP-CS11 na BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Poznámka
   Hlavní jednotku nelze připojit přímo k BP-DE11 s 20M22/BP-20M24/BP-20M24L.
   1. Umístěte BP-CS11 na BP-DE11.

   2. Vyjměte zásobník BP-CS11 a horní zásobník BP-DE11.

   3. Zarovnejte levou a pravou spojovací desku s otvory pro šrouby na těle a upevněte je šrouby. Upevněte BP-CS11 a BP-DE11 šrouby.

   4. Vyřízněte oblast znázorněnou na následujícím obrázku. (BP-CS11).


5. Umístěte hlavní jednotku do BP-CS11 a BP-DE11.
   *Odkaz: Nainstalujte hlavní jednotku na BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Protáhněte kulatý konektor otvorem. Připevněte kulatý konektor šroubem.
   (Balené položky č. 13)

7. Připojte kabelový svazek k desce plošných spojů ovládání stolu, jak je znázorněno na obrázku.

8. Protáhněte kabelový svazek otvorem.

9. Připojte kabelový svazek k desce plošných spojů MFPC hlavního těla a proveďte zpracování vodičů.
   (Strana hlavního těla má stejnou cestu jako BP-CS11)

10. Vraťte zadní kryt na hlavní jednotku, BP-CS11I a BP-DE11.

11. Vraťte zásobník do hlavní jednotky, BP-CS11 a BP-DE11.

12. Připevněte arch s údajem o velikosti na zásobník a vraťte zásobník do BP-CS11 a BP-DE11.

13. Po instalaci stolu proveďte úpravy.


4. Nainstalujte hlavní jednotku na BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Pouze pro Thajsko))

   Ke zvednutí hlavní jednotky použijte manuální sílu dvou osob.

   Jemně umístěte hlavní jednotku na volitelnou kazetu, zarovnejte a vložte 3 lokalizační výstupky volitelného zásobníku do lokalizačních otvorů na spodní straně hlavní jednotky.

   1. Způsob instalace je stejný jako B.
   2. Způsob připojení kabelového svazku je stejný jako C.
      *Kryt kabelového svazku je připevněn k hlavnímu tělu.
   3. Po instalaci stolu proveďte úpravy.

BP-DS12/DS13 (VYSOKÝ/NÍZKÝ STOJAN)

Rozbalení

Rozbalte balení a zkontrolujte, zda jsou k dispozici všechny díly.

Č.	Název	Množství
		BP-DS13	BP-DS12
1	Upevňovací šrouby (M4x10 S-tyte)	2	4
2	Upevňovací šrouby (M4x10 P-tyte)	4	4
3	Upevňovací deska přední L	Ne	1
4	Upevňovací deska přední P	Ne	1
5	Upevňovací deska zadní	2	2

Instalace

Poznámka
Spojení s hlavní jednotkou je stejné jako níže.

1. Odstraňte podavač BP-CS11 nebo hlavní jednotky.


2. Položte BP-CS11 nebo hlavní jednotku na stojan. Umístěte polohovací kolíky stojanu (2 místa) do polohovacích otvorů BP-CS11.

3. Upevněte stojan k BP-CS11 pomocí upevňovacího šroubu.



4. Upevněte podavač BP-CS11.

5. Upevněte zadní kryt BP-CS11.

6. Otáčejte seřizovači, abyste stroj upevnili k povrchu podlahy a stroj se nepohyboval. Připojte k BP-DS13
   Připojte k BP-DS13

   Připojte k BP-DS12


Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka pro Sharp BP-20M22, BP-20M24, BP-20M31

Dostupné jazyky
