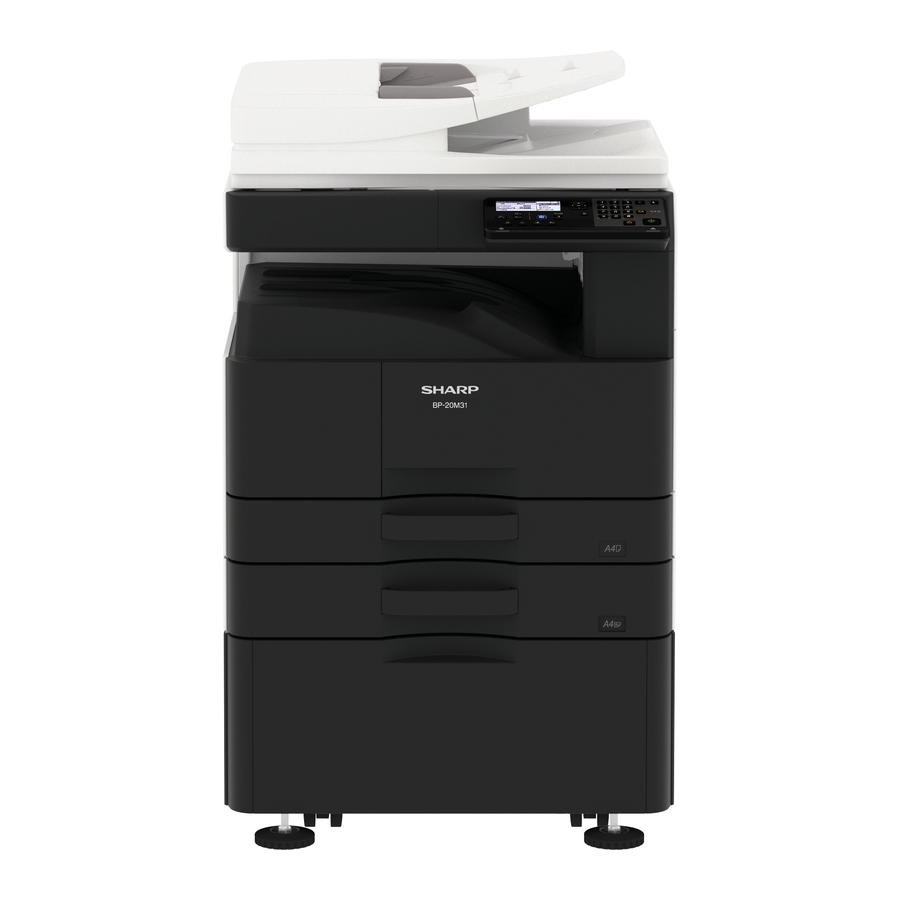

Sharp BP-20M22, BP-20M24, BP-20M31 Kılavuzu

Sharp BP-20M22, BP-20M24, BP-20M31

YAPILANDIRMA

Sistem Yapılandırmaları

"uyarı" ile işaretlenmiş parçalar, cihazın güvenliğini korumak için önemlidir. Cihazın güvenliğini ve performansını korumak için bu parçaları belirtilenlerle değiştirdiğinizden emin olun.

  1. 22cpm/24cpm MODEL makine

Sistem Yapılandırmaları - Adım 1

  1. 28cpm/31cpm MODEL makine
    Sistem Yapılandırmaları - Adım 2

ANA ÜNİTE

Paketten Çıkarma

  1. Paketten Çıkarma

OC Modeli

  1. Ambalaj kutusunu çıkarın.
  2. Yastıklama malzemesini ve plastik poşetleri çıkarın.

500 yaprak x 1 Standart Model

  1. Ambalaj kutusunu çıkarın.
  2. Yastıklama malzemesini ve plastik poşetleri çıkarın.

500 yaprak x 2 Standart Model

  1. Ambalaj kutusunu çıkarın.
  2. Yastıklama malzemesini ve plastik poşetleri çıkarın.
  1. Sabitleme bandı ve koruma malzemesi

OC Modeli

500 yaprak x 1 Standart Model

500 yaprak x 2 Standart Model

  1. Paketlenmiş öğeler kontrolü
    ANA ÜNİTE - Paketten Çıkarma - Adım 1
No. Parça adı Miktar Açıklama
1 AC kablosu 1
2 Geliştirici 1 BP-20M22/ 20M24/
3 Toner kartuşu 1 Sadece 21M22
2 Geliştirici Hayır Sadece BP-20M28/ 20M31
3 Toner kartuşu Hayır
4 Kılavuz 1
5 CD-ROM 1 Sadece Asya
6 Başlangıç kılavuzu 1
7 Koruma tabakası 1
8 Cam temizleyici 1
  1. Kilit açma

(1) RSPF yastıklama malzemesi serbest bırakma.

  1. RSPF yastıklama malzemesini çıkarın.
    YAPILANDIRMA - Paketten Çıkarma - Adım 2

(2) Tarayıcı (2/3 ayna ünitesi) kilit açma

  1. Optik ünite sabitleme vidasını sökün ve not etiketini çıkarın.
  1. Koruma tabakasını takın.
  2. Sabitleme vidası, makineyi taşırken gereklidir. Tepsisinde saklayın.
    ANA ÜNİTE - Paketten Çıkarma - Adım 3

(3) Tepsi döndürme plakası kilit açma

  1. Tepsiyi dışarı çekin ve döndürme plakası sabitleme malzemesini ve tepsi notu etiketini çıkarın.
    250 YAPRAKLIK KAĞIT BESLEME TEPESİ
    ANA ÜNİTE - Paketten Çıkarma - Adım 4

    500 YAPRAKLIK KAĞIT BESLEME TEPESİ
    Çıkarılan sabitleme malzemesini saklama için şekilde gösterilen konuma takın.(Sadece 500 Yapraklık Kağıt Besleme Tepsisi)
    ANA ÜNİTE - Paketten Çıkarma - Adım 5

(4) Tambur koruma tabakasının çıkarılması.

  1. Sağ kapıyı açın ve aktarım ara parçasını yan kapı ünitesinden çekin.
    ANA ÜNİTE - Paketten Çıkarma - Adım 6

Kurulum

<Kurulumdan önce not>
* Ana üniteyi isteğe bağlı kağıt çekmecesiyle bağlarken, önce kağıt çekmecesini paketinden çıkarın ve takın, ardından ana üniteyi paketinden çıkarın ve ana üniteyi kurmadan önce ana üniteyi kağıt çekmecesinin üzerine güvenli bir şekilde yerleştirin.

  1. Geliştirici kurulumu

Merdanenin yüzeyine parmak izi veya yağlı kir bulaştırmamaya dikkat edin. DV merdanesine bitişik kasayı kuvvetlice tutmayın.

  1. Baypas tepsisini açın ve yan kapağı açın.
    ANA ÜNİTE - Kurulum - Adım 1
  1. Ön kapağı açın.
    ANA ÜNİTE - Kurulum - Adım 2
  1. Konektörü çıkarın.
    Geliştirme ünitesinin sabitleme vidasını gevşetin ve geliştirme ünitesini dışarı çekin.
    ANA ÜNİTE - Kurulum - Adım 3
  2. Vidaları çıkarın.
    ANA ÜNİTE - Kurulum - Adım 4
  3. DV üst kapağını çıkarın.
    ANA ÜNİTE - Kurulum - Adım 5
  4. MG merdanesini ok yönünde döndürürken, taşmamasına dikkat ederek geliştiriciyi geliştirici tankına eşit şekilde besleyin.
    * Açmadan önce geliştirici torbayı yeterince çalkalayın.
    ANA ÜNİTE - Kurulum - Adım 6
  1. DV üst kapağını takın.
    ANA ÜNİTE - Kurulum - Adım 7
  1. Vidaları sıkın.
    ANA ÜNİTE - Kurulum - Adım 8
    * DV contasında geliştirici olup olmadığını kontrol edin. DV contasına geliştirici yapışmışsa temizleyin.
    * Geliştirici verdikten sonra, geliştirici kartuşunu eğmeyin veya sallamayın.
    * DV contalarının her iki ucunun da geliştirici kapağına yerleştirilmediğini kontrol edin.
  2. Geliştirme ünitesini ana üniteye takın.
    ANA ÜNİTE - Kurulum - Adım 9
  3. Geliştirme ünitesini vida ile sabitleyin. Geliştirme ünitesinin kablo demetini makineye bağlayın.
    ANA ÜNİTE - Kurulum - Adım 10

SİMÜLASYON

Genel ve amaç

Simülasyon modu, makine çalışma durumunu görüntülemek, arıza konumunu ve nedenlerini erken bir aşamada belirlemek ve gelişmiş servis kolaylığı için makineyi verimli bir şekilde kurmak ve ayarlamak için aşağıdaki işlevlere sahiptir.

  1. Çeşitli ayarlamalar Çeşitli ayarlamalar
  2. Spesifikasyonların ve fonksiyonların ayarlanması
  3. Sorunları iptal etme
  4. Çalışma kontrolü
  5. Sayaçları kontrol etme, sıfırlama ayarı
  6. Makine çalışma koşulları (geçmişler) veri kontrolü, temizleme
  7. Çeşitli (ayarlamalar, ayar, çalıştırma, sayaçlar, vb.) veri aktarımı.

Çalıştırma prosedürleri ve ekranlar, makinenin çalıştırma panelinin tasarımına bağlıdır.

Simülasyonu başlatma

  1. Simülasyon moduna girme
    1. Makine Kopyalama modunda: [#] tuşu -> [*] tuşu -> [C] tuşu -> [*] tuşu -> Simülasyonun ana kodunun girişi için hazır.
      SİMÜLASYON - Simülasyonu başlatma - Adım 1
    2. 10 tuşuyla ana kodu girme -> BAŞLAT tuşu AÇIK.
    3. 10 tuşuyla alt kodu girme -> BAŞLAT tuşu AÇIK.
    4. Ok tuşuyla bir öğe seçin.
    5. Makine, seçilen öğeye karşılık gelen moda girer.
      Simülasyon işlemine başlamak için [BAŞLAT] tuşuna basın,
      Geçerli simülasyon modunu iptal etmek ve ana kodu ve alt kodu değiştirmek için [DURDUR] tuşuna basın.
  2. Normal moda dönmek için simülasyon modunu iptal etme
    1. [CA] tuşuna basın.

      Makine simülasyon modundayken gücü KAPATMAYIN.
      Güç anahtarı simülasyon modunda KAPATILIRSA, bir arıza meydana gelebilir. Bu durumda, ana güç kaynağını KAPALI/AÇIK konuma getirin.
  1. Toner kartuşu takma
    1. Yeni toner kartuşunu kutusundan çıkarın. Kartuşu her iki tarafından tutun ve yatay olarak dört veya beş kez çalkalayın.
    2. Toner kartuşunu, yerine kilitlenene kadar kılavuzlar boyunca yerleştirin, aynı anda kilit açma kolunu itin Toner kartuşunda herhangi bir kir veya toz varsa, kartuşu takmadan önce temizleyin.
      SİMÜLASYON - Simülasyonu başlatma - Adım 2
  2. Toner yoğunluğu referans kontrol seviyesi ayarı
    1. Ön kapak açıkken, makine gücünü AÇIN ve SIM25-02'yi girin.
      uyarı NOT: Makine simülasyon modunda değilken, ön kapak kapatılırsa ve makine gücü AÇILIRSA, yalnızca ilk ayar süresi için SIM25-02'nin yürütülmemesi nedeniyle F2-40 arıza kodu oluşacaktır. Bu nedenle, yalnızca ilk ayar süresi için SIM25-02'nin yürütülmemesi nedeniyle F2-40 arıza kodu oluşursa, SIM25-02'yi normal prosedüre göre (C-I,2,3'e göre) tekrar yürütün.
      * Bu simülasyonu başlatmak için toner kartuşunu takmak gerekir.
    2. Ön kabini kapatın.
    3. "10" tuşunun "I"si ile K'yi seçtikten sonra, [BAŞLAT] tuşuna basın ve SIM25-02'yi çalıştırın.
      uyarı NOT: SIM25-02'nin tamamen yürütülmesi yaklaşık 2 dakika sürer.
      Bu simülasyonun yürütülmesi sırasında, ön kapak açılmamalı ve makine gücü KAPATILMAMALIDIR.
    4. "COMPLETE" (TAMAMLANDI) görüntülendiğini onaylayın. [Onay öğeleri]
      • COMPLETE (TAMAMLANDI) görüntülenir.
      • Herhangi bir hata (EE-EL, EE-EU, EE-EC) ekranı yok.
      • İşlem sırasında anormal bir gürültü olmadığını kontrol edin.
  1. Tepsi kurulumu

(1) Varsayılan Tepsi Ayarı

  1. [ÖZEL FONKSİYON] tuşuna basın.
    SİMÜLASYON - Simülasyonu başlatma - Adım 3
  1. [] tuşuyla "Sistem Ayarları"nı seçin ve [OK] tuşuna basın.
  2. Sayısal tuşlarla yönetici PIN kodunu girin. "00000"
    • Girdiğiniz her rakam için " * " görünür.
    • Mod seçim ekranı görünür.
  3. [] tuşuyla [KOPYALA] öğesini seçin.
  4. [OK] tuşuna basın.
  5. [ ] tuşuyla [Varsayılan Tepsi Ayarı] öğesini seçin.
  6. [OK] tuşuna basın ve ayar ekranındaki talimatları izleyin.
  7. [ ] tuşuyla istenen tepsiyi seçin.
  8. [OK] tuşuna basın.

(2) Bir tepsinin kağıt boyutu ayarını değiştirme

  1. [ÖZEL FONKSİYON] tuşuna basın.
  2. [ ] tuşuna basarak "Kağıt Boyutu Ayarı"nı seçin
  3. [ ] tuşuna basarak kağıt boyutunun değiştirildiği kağıt tepsisini seçin.
  4. [] tuşuna basın ve [ ] tuşlarına basarak kağıt boyutunu seçin.
  5. [OK] tuşuna basın.

(3) Bir tepsinin kağıt türünü değiştirme

  1. [ÖZEL FONKSİYON] tuşuna basın.
  2. [ ] tuşuna basarak "Kağıt Türü Ayarı"nı seçin
  3. [ ] tuşuyla tepsiyi seçin ve [OK] tuşuna basın.
  4. İstenen kağıt türünü seçin ve [OK] tuşuna basın.

(4) Tepsi boyutu kurulumu

  1. Kağıt tepsisini dışarı çekin. Tepsiyi durana kadar yavaşça dışarı çekin. Tepside kağıt kalmışsa, çıkarın.
    SİMÜLASYON - Simülasyonu başlatma - Adım 4
  1. Kilit kollarına basarak ve yüklenecek kağıdın dikey ve yatay boyutlarına uyacak şekilde kaydırarak A ve B kılavuz plakalarını ayarlayın. Kağıt kılavuz plakaları A ve B kaydırılabilir, kilit koluna basarken her bir kılavuz plakasını kaydırın.
    SİMÜLASYON - Simülasyonu başlatma - Adım 5

uyarı Not: Ayırıcı plakayı çıkarın. Ayırıcı plakayı sonuna kadar kağıt besleme açıklığı tarafına (sağ taraf) hareket ettirin ve çıkarmak için yukarı çekin. Çıkarılan ayırıcı plakayı A'ya yerleştirin.
SİMÜLASYON - Simülasyonu başlatma - Adım 6

  1. Spesifikasyon kurulumu

Makinelerin hedefini ayarlamak için 26-6 simülasyonunu kullanın.

SIM No. İçerik
26 6 Hedefi ayarlamak için kullanılır.

Hedef ayarları tamamlandıktan sonra, aşağıdaki ayarları özelleştirmek için ayar değerlerini değiştirin.

SIM No. İçerik
26 5 Toplam sayacın ve bakım sayacının sayım modunu ayarlamak için kullanılır.
18 Toner tasarruf modunun EVET/HAYIR'ını ayarlamak için kullanılır.

Görüntü kalitesi kontrolü

  1. Yürütme öğeleri

Aşağıdaki öğeleri yürütün.

No. Öğe SIM
1 Gri dengesi ve yoğunluk kontrolünü kopyala -
2 Yazıcı gri dengesi/yoğunluk kontrolü 64-5

Yukarıda bahsedilen içeriklere göre bir resimde kusurlar olduğunda, aşağıdaki içerikleri gerçekleştirir ve bir resmi onaylarsınız.

No. Öğe SIM
3 Gri dengesi ayarını kopyala (Manuel ayar) 46-16
4 Yazıcı gri dengesi ayarı (Manuel ayar) 67-25
5 Baskı/tarama görüntüsü ortalanmamış, ön kenar konum ayarı 50-10
  1. Açıklama

(1) Gri dengesi ve yoğunluk kontrolü Metot 1'i kopyala

Gri dengesi/yoğunluğunun uygun olup olmadığını doğrulamak için gri test tablosunun (UKOG-0162FCZZ) bir kopyasını alın.

  1. Siyah beyaz kopyalama modu için yoğunluk doğrulamasında dikkat edilecek noktalar
    Gri test tablosunu (UKOG-0162FCZZ) kullanın, Pozlamayı Metin/Basılı Fotoğraf modunda "3" olarak ayarlayın ve yoğunluğu doğrulamak için bir kopya alın. Kullanıcı ayar modundaki tüm gri dengesi ayarları varsayılan (orta) olarak ayarlanmalıdır.
    Gri için bir test tablosu kullanarak doğrulama (UKOG-0162FCZZ)
    Kopya için gri bir test tablosunun yoğunluğunu doğrularken aşağıdaki koşulların karşılanıp karşılanmadığını kontrol edin.
    SİMÜLASYON - Görüntü kalitesi kontrolü - Adım 1

(2) Yazıcı gri dengesi/yoğunluk kontrolü Metodu
Baskı test desenini yazdırmak için SIM 64-5'i yürütün.

Baskı yoğunluğu kademeli olarak açıkdan koyuya doğru değişmelidir. Yoğunluğun ters yönde kaymadığından emin olun. Tüm renklerin yoğunluk seviyesi eşit olmalıdır.

(3) Gri dengesi ayarını kopyala (Manuel ayar)
Bu, S/B kopyalama için her seviyenin yoğunluğunu ayarlamak içindir.
Bu ayar aşağıdaki durumlarda gereklidir:

  • Otomatik S/B kopyalama yoğunluğu uygun değil.
  1. Simülasyon 46-16 moduna girin.
  2. [ ] tuşlarını kullanarak ayar için yoğunluk seviyesini (nokta) seçin. Sayısal tuşları kullanarak ayar değerini girin.
Öğe Ekran Açıklama Minimum değer Maksimum değer Varsayılan değer
K POINTI K- POINT17 K Nokta 1 - Nokta 17 1 255 128
  1. [OK] tuşuna basın (ayarlanan değeri depolamak için). Yoğunluğu artırmak için ayar değerini artırın, yoğunluğu azaltmak için değeri azaltın.
  2. [Başlat] tuşuna basmak, ayarlama desenini yazdıracaktır. Bu desene bakarak her yoğunluk seviyesinde (nokta) yoğunluğu doğrulamak mümkün olsa da, bir kopya almak ve sonucu doğrulamak daha iyidir.
  3. Bir kopya alın ve ayarın sonucunu doğrulayın. Gerçek kopya görüntüsüne atıfta bulunarak bir ayarlama yapmak için simülasyon modu ile kopyalama modu arasında ileri geri geçiş yapın. Kopya görüntüsü tatmin edici olana kadar bu prosedürü tekrarlayın.

(4) Yazıcı gri dengesi ayarı (Manuel ayar)

  1. Simülasyon 67-25 moduna girin.
  2. [10] tuşunu kullanarak rengi seçin.
  3. [10] tuşunu kullanarak ayar değerini girin. Ve [OK] tuşuna basın. Kullanılabilir ayar değeri aralığı 1 ila 255'tir. Yoğunluğu artırmak için ayar değerini artırın, yoğunluğu azaltmak için değeri azaltın.
    Ayar tatmin edici olana kadar 2) ila 3) arasındaki adımları tekrarlayın.
    (Baskı için renk dengesi ve yoğunluğunun doğrulanması bölümüne bakın)
    SİMÜLASYON - Görüntü kalitesi kontrolü - Adım 2

(5) Baskı/tarama görüntüsü ortalanmamış, ön kenar konum ayarı

  1. Baskı görüntüsü büyütme ayarı (Ana tarama yönü)
    1. Simülasyon 50-10 moduna girin.
    2. Bir kağıt tepsisine A4 (Ilx8.5) veya A3 (Ilx17) kağıdı yükleyin.
    3. [T II tuşlarını kullanarak 2. adımda yüklenen kağıtla kağıt tepsisini seçin.
    4. [Başlat] tuşuna basın. Kontrol deseni yazdırılacaktır.
    5. Yazdırılan kontrol deseninin boyutunun 240±1,2 mm olup olmadığını doğrulayın.

      Sonuç tatmin edici değilse aşağıdaki adımı uygulayın:
    6. Ayar öğesi 1'i değiştirin: BK-MAG.
      Değeri bir değiştirerek uzunluk 0,1 mm değişecektir. BK görüntüsü için ana tarama yönüne doğru büyütmeyi artırmak için değeri artırın. Büyütmeyi azaltmak için değeri azaltın. Tatmin edici sonuç elde edilene kadar 2) ila 6) arasındaki adımları tekrarlayın
  2. Baskı görüntüsü konum ayarı (Ana tarama yönü, alt tarama yönü)

uyarı Not
Ayardan önce aşağıdaki öğenin uygun durumda olduğundan emin olun:

  • ADJ 3-A Baskı görüntüsü büyütme ayarı (Ana tarama yönü)
  1. Simülasyon 50-10 moduna girin.
  2. Bir kağıt tepsisine A4 (Ilx8.5) veya A3 (Ilx17) kağıdı yükleyin.
  3. [Başlat] tuşuna basın. Kontrol deseni yazdırılacaktır
  4. Kontrol desenindeki görüntüyü doğrulayın ve aşağıdaki öğelerin standart değerde olup olmadığını görün.
Açıklama Standart ayar değeri
X Ön kenardaki boş alan 4.0±1.Omm
Y Arka kenardaki boş alan 1,0 mm ila 5,0 mm
Z1/Z2 Ön/arka taraftaki boş alan Toplam 4,0±2,0 mm

SİMÜLASYON - Görüntü kalitesi kontrolü - Adım 3
* Z1 ve Z2 için boşluk her iki tarafta da 1 mm veya daha fazla olmalıdır. Sonuç tatmin edici değilse aşağıdaki adımı uygulayın:

  1. Ayar değerini değiştirin, [Başlat] tuşuna basın ve kontrol desenini yazdırın.
    5. adımda listelenen koşullar karşılanana kadar 3) ila 6) arasındaki adımları tekrarlayın.
    Değeri bir değiştirerek boyut yaklaşık 0,1 mm değişecektir.
    Ana tarama yönü: Ayar değeri arttıkça baskı konumu arka tarafa doğru hareket eder.
    Alt tarama yönü: Ayar değeri arttıkça baskı konumu kağıt taşıma yönünün arka kenarına doğru hareket eder.
No. Öğe Hedef tepsi
Doğru baskı konumu
ana tarama yönü
4 MAIN-MFT Manuel besleme tepsisi
5 MAIN-CSI Tepsi 1
6 MAIN-CS2 Tepsi 2
7 MAIN-CS3 Tepsi 3
8 MAIN-CS4 Tepsi 4
9 MAIN-ADU Çift taraflı baskı için Yan-2
Doğru baskı konumu alt
tarama yönü
10 SUB-MFT Manuel besleme tepsisi
11 SUB-CSI Tepsi 1
12 SUB-CS2 Tepsi 2
13 SUB-CS3 Tepsi 3
14 SUB-CS4 Tepsi 4
15 SUB-ADU Çift taraflı baskı için Yan-2
Ana tarama yönü 2 MAIN-STD Tüm tepsiler
Doğru baskı konumu alt tarama yönü 3 SUB-STD Tüm tepsiler

uyarı Not
"2: MAIN-STD" ve "3: SUB-STD" ayar öğeleri tüm baskı konumlarını değiştirmek içindir.
LSU vb. değiştirildikten sonra tüm tepsilerin ayarlanması gerekiyorsa bunları yürütün.
(Yalnızca 500 Yapraklık Kağıt Besleme Tepsisi)
Yukarıdaki prosedür tatmin edici bir ayar sonucu vermezse, aşağıdaki ayarı yapın.

  1. Kağıt besleme tepsisinin kaldırma plakasının orta bölümündeki kağıt besleme tepsisi merkezden uzak ayar vidalarını (2 adet) gevşetin ve dişli ünitesi konumunu ön/arka çerçeve yönünde değiştirin.
    3'ten itibaren ayarlama prosedürlerini tekrarlayın).
    SİMÜLASYON - Görüntü kalitesi kontrolü - Adım 4

BP-CS11 (500 YAPRAKLIK KAĞIT BESLEME TEPsiSi), BP-DE11 (AYAK/2x500 YAPRAKLIK KAĞIT ÇEKMECESİ)

Ambalajından çıkarma

  1. Paketlenmiş öğe kontrolü

BP-CS11
BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 1

BP-DE11
BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 2

NO. Ad Miktar
1 Sabitleme vidaları (M3x6 S-tyte) 2
2 Sabitleme vidaları (M4x8 S-tyte) 4
3 Sabitleme vidaları (M4x12 P-tyte) 6
4 Boyut göstergesi etiketi 1
5 Kenar tutucu 1
6 Plaka 4
7 Kablo demeti kapağı 1
8 Bağlantı Sürücü ünitesi 1
9 Sabitleme vidaları (M4x12 P-tyte) 10
10 Plaka 4
II Boyut göstergesi etiketi 2
12 Kablo demeti 1
13 Sabitleme vidaları (M3x6 S-tyte) 1
  1. Sabitleme bandının ve koruma malzemesinin çıkarılması
    1. 500 yapraklık kağıt besleme tepsisinin çıkarılması.
      BP-CS11
      BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 3
    2. Ayağın/2x500 yapraklık kağıt çekmecesinin çıkarılması.
      BP-DE11
      BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 4
  1. Sabitleme bandının ve koruma malzemesinin çıkarılması
    1. 500 yapraklık kağıt besleme tepsisini polietilen torbadan çıkarın ve sabitleme bandını ve koruma malzemesini çıkarın.
      BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 5

      Arka kabin vidalanmadığından bandı çıkarın ve Arka kabini erişilemeyecek bir yerde saklayın.

      BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 6
  1. Ayağı/2x500 yapraklık kağıt çekmecesini polietilen torbadan çıkarın ve sabitleme bandını ve koruma malzemesini çıkarın.
    BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 7


    Arka kabin vidalanmadığından bandı çıkarın ve Arka kabini erişilemeyecek bir yerde saklayın.
    BP-CS11/BP-DE11 - Ambalajından çıkarma - Adım 8

Kurulum


<Kurulum için önlemler>
Kuruluma başlamadan önce, altındaki veri lambasının yanmadığını veya yanıp sönmediğini kontrol edin.

  1. Ana ünitenin gücünü kapatın
    1. Çalışma panelinin KAPALI olduğunu kontrol edin ve ardından güç anahtarını KAPALI konuma getirin.
    2. Güç fişini prizden çekin.
  2. Ana üniteyi BP-CS11'e takın (BP-20M22/BP-20M24/BP-20M24L)

    Ana üniteyi kaldırmak için iki kişinin gücünü kullanın.
    BP-CS11/BP-DE11 - Kurulum - Adım 1
    Ana üniteyi isteğe bağlı Kaset üzerine dikkatlice yerleştirin, isteğe bağlı tepsinin 3 konumlandırma çıkıntısını ana ünitenin altındaki konumlandırma deliklerine hizalayın ve yerleştirin.
    BP-CS11/BP-DE11 - Kurulum - Adım 2

uyarı Not
Ana ünite, BP- 20M22/BP-20M24/BP-20M24L ile doğrudan BP-DE11'e takılamaz.

  1. Ana ünitenin tepsisini çıkarın.
    BP-CS11/BP-DE11 - Kurulum - Adım 3
  2. BP-CS11'in Arka kapağını çıkarın
    BP-CS11/P-DE11 - Kurulum - Adım 4
  3. Ana üniteyi BP-CS11'e yerleştirin.
    BP-CS11'in bağlantı parçası olan çıkıntının konumuna dikkat edin.
    * BP-DE11 ana üniteye takılamaz.

    Ana gövdeyi düz bir şekilde indirin.
  1. BP-CS11'in tepsisini dışarı çekin.
    BP-CS11/BP-DE11 - Kurulum - Adım 5
  2. Vidaları ve arka kapağı çıkarın.
    BP-CS11/BP-DE11 - Kurulum - Adım 6
  1. Sol ve sağ bağlantı plakalarını gövde üzerindeki vida delikleriyle hizalayın ve vidalarla sabitleyin.
    BP-CS11/BP-DE11 - Kurulum - Adım 7
  2. Kenar tutucuyu ana çerçeveye takın.
    BP-CS11/BP-DE11 - Kurulum - Adım 8
  1. Vidaları çıkarın.
    Üstteki ve alttaki farklı vidalara dikkat edin.
    BP-CS11/BP-DE11 - Kurulum - Adım 9
  2. BP-CS11'in kablo demetini Kenar tutucudan geçirin.
    BP-CS11/BP-DE11 - Kurulum - Adım 10
  1. BP-CS11'in kablo demetini Kablo demeti kapağına geçirin. Ardından, kablo demetini kapatmak için Kablo demeti kapağını şekilde gösterildiği gibi bükün ve takın.
    BP-CS11/BP-DE11 - Kurulum - Adım 11
  2. Kablo demetini kaplayan kablo demeti kapağını vidalarla yüksek gerilim PWB'sine sabitleyin.
    BP-CS11/BP-DE11 - Kurulum - Adım 12
  1. BP-CS11'in kablo demetini kablo kelepçelerinden geçirin ve kablo demetini şekilde gösterildiği gibi MFPC PWB'sine bağlayın.
    Ardından, kablo kelepçelerini şekilde gösterildiği gibi makineye sabitleyin.
    BP-CS11/BP-DE11 - Kurulum - Adım 13
  2. Bağlantı sürücü ünitesini vidayla ana üniteye sabitleyin.
    uyarı Not
    Kurulum sırasında kablo demetini ısırmamaya dikkat edin.
    BP-CS11/BP-DE11 - Kurulum - Adım 14
  1. Arka kapağı ana üniteye ve BP-CS11'e geri takın.
    BP-CS11/BP-DE11 - Kurulum - Adım 15
  2. Tepsiyi ana üniteye geri takın.
    BP-CS11/BP-DE11 - Kurulum - Adım 16
  1. Boyut görüntüleme sayfasını tepsiye takın ve tepsiyi BP-CS11'e geri takın.
  2. Masayı kurduktan sonra ayarlamalar yapın.
  1. BP-CS11'i BP-DE11'e takın (BP-20M22/BP-20M24/BP- 20M24L)
    uyarı Not
    Ana ünite, 20M22/BP-20M24/BP-20M24L ile doğrudan BP-DE11'e takılamaz.
    1. BP-CS11'i BP-DE11'e yerleştirin.
    2. BP-CS11 tepsisini ve BP-DE11 üst tepsisini çıkarın.
    3. Sol ve sağ bağlantı plakalarını gövde üzerindeki vida delikleriyle hizalayın ve vidalarla sabitleyin. BP-CS11 ve BP-DE11'i vidalarla sabitleyin.
      BP-CS11/BP-DE11 - Kurulum - Adım 17
    4. Aşağıdaki şekilde gösterilen alanı kesin. (BP-CS11).
      BP-CS11/BP-DE11 - Kurulum - Adım 18
  1. Ana üniteyi BP-CS11 ve BP-DE11'e yerleştirin.
    *Referans: Ana üniteyi BP-CS11'e takın (BP-20M22/ BP-20M24/BP-20M24L)
    BP-CS11/BP-DE11 - Kurulum - Adım 19
  1. Yuvarlak terminali delikten geçirin. Yuvarlak terminali vidayla takın.
    (Paketlenmiş öğeler No. 13)
  2. Kablo demetini şekilde gösterildiği gibi Masa kontrol PWB'sine bağlayın.
  3. Kablo demetini delikten geçirin.
  4. Kablo demetini ana gövde MFPC PWB'sine bağlayın ve kablo işlemini gerçekleştirin.
    (Ana gövde tarafı, BP-CS11 ile aynı yola sahiptir)
  5. Arka kapağı ana üniteye, BP-CS11I ve BP- DE11'e geri takın.
    BP-CS11/BP-DE11 - Kurulum - Adım 20
  6. Tepsiyi ana üniteye, BP-CS11 ve BP-DE11'e geri takın.
    BP-CS11/BP-DE11 - Kurulum - Adım 21
  7. Boyut görüntüleme sayfasını tepsiye takın ve tepsiyi BP-CS11 ve BP-DE11'e geri takın.
  8. Masayı kurduktan sonra ayarlamalar yapın.
    BP-CS11/BP-DE11 - Kurulum - Adım 22
  1. Ana üniteyi BP-DE11'e takın
    (BP-20M28/BP-20M31 & BP-21M22 (Yalnızca Tayland için))


    Ana üniteyi kaldırmak için iki kişinin gücünü kullanın.
    BP-CS11/BP-DE11 - Kurulum - Adım 23
    Ana üniteyi isteğe bağlı Kaset üzerine dikkatlice yerleştirin, isteğe bağlı tepsinin 3 konumlandırma çıkıntısını ana ünitenin altındaki konumlandırma deliklerine hizalayın ve yerleştirin.
    BP-CS11/BP-DE11 - Kurulum - Adım 24
    1. Kurulum yöntemi B ile aynıdır.
    2. Kablo demeti bağlantı yöntemi C ile aynıdır.
      *Kablo demeti kapağı ana gövdeye takılıdır.
    3. Masayı kurduktan sonra ayarlamalar yapın.

BP-DS12/DS13 (YÜKSEK AYAK/ALÇAK AYAK)

Ambalajından çıkarma

Paketi açın ve tüm parçaların sağlandığını onaylamak için kontrol edin.

Ambalajından çıkarma
Ambalajından çıkarma

NO. Ad Miktar
BP-DS13 BP-DS12
1 Sabitleme vidaları (M4x10 S-tyte) 2 4
2 Sabitleme vidaları (M4x10 P-tyte) 4 4
3 Sabitleme plakası Ön L Hayır 1
4 Sabitleme plakası Ön R Hayır 1
5 Sabitleme plakası Arka 2 2

Kurulum

uyarı Not
Ana üniteyle bağlantı aşağıdakilerle aynıdır.

  1. BP-CS11 veya Ana ünitenin tepsisini çıkarın.
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 1
  1. BP-CS11 veya Ana üniteyi Ayağın üzerine koyun. Ayağın konumlandırma pimlerini (2 yer) BP-CS11'in konumlandırma deliklerine oturtun.
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 2
  2. Sabitleme vidasıyla Ayağı BP-CS11'e sabitleyin.
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 3
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 4
  1. BP-CS11'in tepsisini sabitleyin.
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 5
  2. BP-CS11'in arka kapağını sabitleyin.
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 6
  3. Makineyi hareket ettirmemek için makineyi zemin yüzeyine sabitlemek üzere ayarlayıcıları döndürün. BP-DS13'e bağlanın
    BP-DS13'e bağlanın
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 7
    BP-DS12'ye bağlanın
    BP-DS12/DS13 (YÜKSEK/ALÇAK AYAK) - Kurulum - Adım 8

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Sharp BP-20M22, BP-20M24, BP-20M31 Kılavuzu indir

Mevcut diller

İçindekiler
