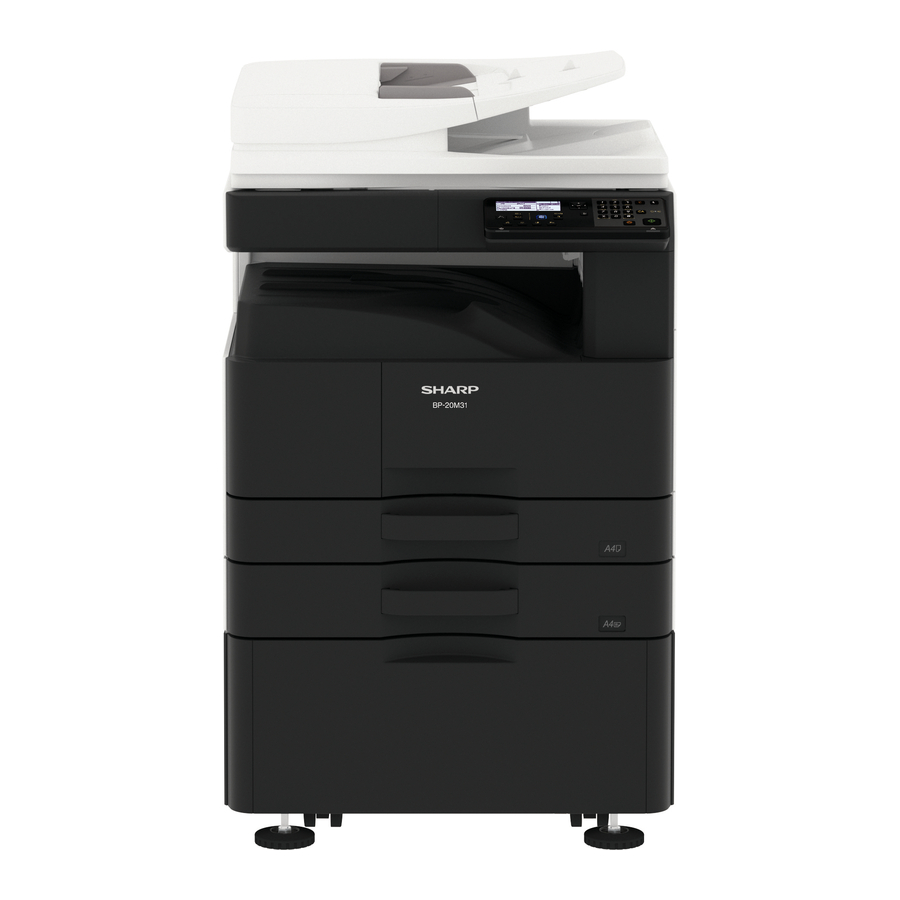

Sharp BP-20M22, BP-20M24, BP-20M31 kézikönyv

KONFIGURÁCIÓ

Rendszerkonfigurációk

A "" jelzéssel ellátott alkatrészek fontosak a készülék biztonságának megőrzéséhez. Ügyeljen arra, hogy ezeket az alkatrészeket a megadottakra cserélje a készülék biztonságának és teljesítményének megőrzése érdekében.

1. 22cpm/24cpm MODELL gép

2. 28cpm/31cpm MODELL gép


FŐEGYSÉG

Kicsomagolás

1. Kicsomagolás

OC modell

1. Távolítsa el a csomagoló dobozt.

2. Távolítsa el a párnázó anyagot és a műanyag zacskókat.


500 lap x 1 Standard modell

1. Távolítsa el a csomagoló dobozt.

2. Távolítsa el a párnázó anyagot és a műanyag zacskókat.


500 lap x 2 Standard modell

1. Távolítsa el a csomagoló dobozt.

2. Távolítsa el a párnázó anyagot és a műanyag zacskókat.


2. Rögzítőszalag és védőanyag

OC modell

500 lap x 1 Standard modell

500 lap x 2 Standard modell

3. Csomagolt tételek ellenőrzése


No.	Alkatrész neve	Mennyiség	Megjegyzés
1	AC tápkábel	1
2	Előhívó	1	BP-20M22/ 20M24/
3	Toner kazetta	1	Csak 21M22
2	Előhívó	Nem	Csak BP-20M28/ 20M31
3	Toner kazetta	Nem
4	Kézikönyv	1
5	CD-ROM	1	Csak Ázsia
6	Kezdő útmutató	1
7	Védőfólia	1
8	Üvegtisztító	1

4. Zár kioldása

(1) RSPF párnázóanyag kioldása.

1. Távolítsa el az RSPF párnázóanyagot.


(2) Szkenner (2/3 tükör egység) zár kioldása

1. Távolítsa el az optikai egység rögzítőcsavarját, és távolítsa el a figyelmeztető címkét.


2. Rögzítse a védőfóliát.

3. A rögzítőcsavar a gép szállításakor szükséges. Tartsa a tálcában.



(3) Tálca forgatólap zár kioldása

1. Húzza ki a tálcát, és távolítsa el a forgatólap rögzítőanyagát és a tálca figyelmeztető címkéjét.
   250 LAPOS PAPÍRBEHÚZÓ TÁLCA


   500 LAPOS PAPÍRBEHÚZÓ TÁLCA
   Rögzítse a eltávolított rögzítőanyagot a tároláshoz a képen látható helyzetbe. (csak 500 lapos papírbehúzó tálcához)


(4) A dob védőfólia eltávolítása.

1. Nyissa ki a jobb oldali ajtót, és húzza ki az átviteli távtartót az oldalsó ajtó egységből.


Telepítés

<Megjegyzés a telepítés előtt>
* Ha a főegységet az opcionális papírfiókkal köti össze, először csomagolja ki és szerelje fel a papírfiókot, majd csomagolja ki a főegységet, és biztonságosan helyezze a főegységet a papírfiókra, mielőtt felszerelné a főegységet.

1. Előhívó telepítése

Ügyeljen arra, hogy ne kerüljön ujjlenyomat vagy olajos szennyeződés a henger felületére. Ne fogja erősen az előhívó hengert közvetlenül a tokot.

1. Nyissa ki a bypass tálcát, és nyissa ki az oldalsó fedelet.


2. Nyissa ki az elülső fedelet.


3. Távolítsa el a csatlakozót.
   Lazítsa meg az előhívó egység rögzítőcsavarját, és húzza ki az előhívó egységet.

4. Távolítsa el a csavarokat.

5. Távolítsa el a DV felső fedelet.

6. A MG hengert a nyíl irányába forgatva egyenletesen töltse az előhívót az előhívó tartályba úgy, hogy ne folyjon túl.
   * Nyitás előtt alaposan rázza fel az előhívó tasakot.


7. Rögzítse a DV felső fedelet.


8. Húzza meg a csavarokat.

   * Ellenőrizze, hogy a DV tömítésen nincs-e előhívó. Ha előhívó van a DV tömítésen, tisztítsa meg.
   * Előhívó betöltése után ne döntse meg és ne rázza az előhívó kazettát.
   * Ellenőrizze, hogy a DV tömítések mindkét vége nincs-e az előhívó fedélben.
9. Rögzítse az előhívó egységet a főegységhez.

10. Rögzítse az előhívó egységet a csavarral. Csatlakoztassa az előhívó egység kábelkötegét a géphez.


SZIMULÁCIÓ

Általános és cél

A szimulációs mód a következő funkciókkal rendelkezik, hogy megjelenítse a gép működési állapotát, azonosítsa a hiba helyét és okait egy korábbi szakaszban, és hatékonyan beállítsa és beállítsa a gépet a jobb szervizelhetőség érdekében.

1. Különféle beállítások Különféle beállítások
2. A specifikációk és funkciók beállítása
3. Hibák megszüntetése
4. Működés ellenőrzése
5. Számlálók ellenőrzése, beállítás törlése
6. A gép működési feltételei (előzmények) adatainak ellenőrzése, törlése
7. Különféle (beállítások, beállítások, működés, számlálók stb.) adatátvitel.

A működési eljárások és kijelzők a gép kezelőpaneljének kialakításától függenek.

A szimuláció elindítása

1. A szimulációs módba való belépés
   1. Gép másolási módban: [#] gomb -> [*] gomb -> [C] gomb -> [*] gomb -> Kész a szimuláció fő kódjának bevitelére.

   2. Fő kód megadása a 10 gombbal -> START gomb BE.
   3. Al kód megadása a 10 gombbal -> START gomb BE.
   4. Elem kiválasztása a nyílgombbal.
   5. A gép belép a kiválasztott elemnek megfelelő módba.
      A szimulációs művelet elindításához nyomja meg a [START] gombot,
      Az aktuális szimulációs mód megszüntetéséhez, valamint a fő kód és az al kód módosításához nyomja meg a [STOP] gombot.
2. A szimulációs mód megszüntetése a normál módba való visszatéréshez
   1. Nyomja meg a [CA] gombot.

      Ne kapcsolja ki a tápellátást, amikor a gép szimulációs módban van.
      Ha a tápkapcsolót a szimulációs módban kapcsolja ki, működési hiba léphet fel. Ebben az esetben kapcsolja ki/be a fő áramforrást.

2. Tonerpatron beszerelése
   1. Vegye ki az új tonerpatront a dobozból. Fogja meg a patront mindkét oldalán, és vízszintesen rázza meg négyszer vagy ötször.

   2. Helyezze be a tonerpatront a vezetők mentén, amíg a helyére nem kattan, miközben megnyomja a kioldókart. Ha a tonerpatronon bármilyen szennyeződés vagy por van, a patron beszerelése előtt távolítsa el.

3. A toner sűrűség referencia vezérlési szintjének beállítása
   1. Nyitott előlappal kapcsolja BE a gép tápellátását, és lépjen be a SIM25-02-be.
      MEGJEGYZÉS: Ha a gép nincs szimulációs módban, ha az előlap zárva van, és a gép tápellátása BE van kapcsolva, az F2-40 hibakód lép fel a SIM25-02 kezdeti beállítási időn belüli végrehajtásának hiánya miatt. Ezért, ha az F2-40 hibakód a SIM25-02 végrehajtásának hiánya miatt lép fel, hajtsa végre ismét a SIM25-02-t a szokásos eljárás szerint (a C-I,2,3 alapján) csak a kezdeti beállítási időben.
      * A szimuláció elindításához telepíteni kell a tonerpatront.
   2. Zárja be az elülső szekrényt.
   3. Miután kiválasztotta a K-t a "10" gomb "I" betűjével, nyomja meg a [START] gombot, és hajtsa végre a SIM25-02-t.
      MEGJEGYZÉS: A SIM25-02 teljes végrehajtása körülbelül 2 percet vesz igénybe.
      A szimuláció végrehajtása során az előlapot nem szabad kinyitni, és a gép tápellátását nem szabad kikapcsolni.
   4. Győződjön meg arról, hogy a "COMPLETE" (KÉSZ) felirat látható. [Megerősítési elemek]
      • A COMPLETE (KÉSZ) felirat látható.
      • Nincs hiba (EE-EL, EE-EU, EE-EC) kijelzés.
      • Ellenőrizze, hogy nincs-e rendellenes zaj a folyamatban.

4. Tálca beállítása

(1) Alapértelmezett tálca beállítása

1. Nyomja meg a [SPECIAL FUNCTION] (KÜLÖNLEGES FUNKCIÓ) gombot.


2. Válassza ki a "System Settings" (Rendszerbeállítások) lehetőséget a [] gombbal, és nyomja meg az [OK] gombot.
3. Adja meg a rendszergazdai PIN-kódot a numerikus billentyűkkel. "00000"
   • " * " jelenik meg minden egyes megadott számjegyhez.
   • Megjelenik a módválasztó képernyő.
4. Válassza ki a [COPY] (MÁSOLÁS) lehetőséget a [] gombbal.
5. Nyomja meg az [OK] gombot.
6. Válassza ki a [Default Tray Setting] (Alapértelmezett tálca beállítása) lehetőséget a [ ] gombbal.
7. Nyomja meg az [OK] gombot, és kövesse a beállítási képernyőn megjelenő utasításokat.
8. Válassza ki a kívánt tálcát a [ ] gombbal.
9. Nyomja meg az [OK] gombot.

(2) A tálca papírméret beállításának módosítása

1. Nyomja meg a [SPECIAL FUNCTION] (KÜLÖNLEGES FUNKCIÓ) gombot.
2. Nyomja meg a [ ] gombot a "Paper Size Set" (Papírméret beállítása) kiválasztásához.
3. Nyomja meg a [ ] gombot annak a papírtálcának a kiválasztásához, amelynek a papírméretét módosítja.
4. Nyomja meg a [] gombot, majd nyomja meg a [ ] gombot a papírméret kiválasztásához.
5. Nyomja meg az [OK] gombot.

(3) A tálca papírtípusának módosítása

1. Nyomja meg a [SPECIAL FUNCTION] (KÜLÖNLEGES FUNKCIÓ) gombot.
2. Nyomja meg a [ ] gombot a "Paper Type Set" (Papírtípus beállítása) kiválasztásához.
3. Válassza ki a tálcát a [ ] gombbal, és nyomja meg az [OK] gombot.
4. Válassza ki a kívánt papírtípust, és nyomja meg az [OK] gombot.

(4) Tálca méretének beállítása

1. Húzza ki a papírtálcát. Óvatosan húzza ki a tálcát, amíg meg nem áll. Ha papír maradt a tálcában, távolítsa el.


2. Állítsa be az A és B vezetőlemezeket úgy, hogy összenyomja a rögzítőkarjaikat, és elcsúsztatja azokat a betöltendő papír függőleges és vízszintes méreteinek megfelelően. Az A és B papírvezető lemezek elcsúsztathatók, csúsztassa el az egyes vezetőlemezeket a rögzítőkar összenyomásakor.


Megjegyzés: Távolítsa el az elválasztó lemezt. Mozgassa az elválasztó lemezt teljesen a papíradagoló nyílás oldala (jobb oldala) felé, és húzza felfelé az eltávolításhoz. Helyezze be az eltávolított elválasztó lemezt az A-ba.

5. Specifikáció beállítása

Használja a 26-6 szimulációt a gépek célállomásának beállításához.

SIM	Sz.	Tartalom
26	6	A célállomás beállítására szolgál.

A célállomás beállításainak befejezése után módosítsa a beállított értékeket a következő beállítások testreszabásához.

SIM	Sz.	Tartalom
26	5	A teljes számláló és a karbantartási számláló számlálási módjának beállítására szolgál.
	18	A tonertakarékos mód IGEN/NEM beállítására szolgál.

Képminőség ellenőrzése

1. Végrehajtandó tételek

Hajtsa végre a következő tételeket.

Sz.	Tétel	SIM
1	Szürke egyensúly és sűrűség ellenőrzése másolással	-
2	Nyomtató szürke egyensúly/sűrűség ellenőrzése	64-5

Ha a fenti tartalom alapján hibák vannak a képen, hajtsa végre a következő tartalmakat, és ellenőrizze a képet.

Sz.	Tétel	SIM
3	Szürke egyensúly beállítása másolással (Manuális beállítás)	46-16
4	Nyomtató szürke egyensúly beállítása (Manuális beállítás)	67-25
5	Nyomtatási/szkennelési kép központtól eltérő, élpozíció beállítása	50-10

2. Leírás

(1) Szürke egyensúly és sűrűség ellenőrzése másolással 1. módszer

Készítsen másolatot a szürke tesztábráról (UKOG-0162FCZZ), hogy ellenőrizze, megfelelő-e a szürke egyensúly/sűrűség.

1. Megjegyzések a fekete-fehér másolási mód sűrűségének ellenőrzéséhez
   Használja a szürke tesztábrát (UKOG-0162FCZZ), állítsa az Expozíciót "3"-ra Szöveg/Nyomtatott fotó módban, és készítsen egy másolatot a sűrűség ellenőrzéséhez. A felhasználói beállítás módban az összes szürke egyensúly beállítását az alapértelmezett (középső) értékre kell állítani.
   Ellenőrzés szürke tesztábra (UKOG-0162FCZZ) használatával
   Ellenőrizze, hogy a következő feltételek teljesülnek-e a szürke tesztábra sűrűségének másoláshoz történő ellenőrzésekor.


(2) Nyomtató szürke egyensúly/sűrűség ellenőrzése Módszer
A nyomtatási tesztábra nyomtatásához hajtsa végre a SIM 64-5 parancsot.

A nyomtatási sűrűségnek fokozatosan kell változnia a világosabbtól a sötétebbig. Győződjön meg arról, hogy a sűrűség nem tolódik el ellentétesen. Az összes szín sűrűségi szintjének egyenlőnek kell lennie.

(3) Szürke egyensúly beállítása másolással (Manuális beállítás)
Ez az egyes szintek sűrűségének beállítására szolgál a fekete-fehér másoláshoz.
Ez a beállítás a következő esetekben szükséges:

• Az automatikus fekete-fehér másolás sűrűsége nem megfelelő.

1. Lépjen be a 46-16 szimulációs módba.
2. Válassza ki a beállítandó sűrűségi szintet (pontot) a [ ] gombokkal. Adja meg a beállítási értéket a számgombokkal.

Tétel	Kijelző	Leírás	Minimális érték	Maximális érték	Alapértelmezett érték
K	POINTI K- POINT17 K	1. pont - 17. pont	1	255	128

3. Nyomja meg az [OK] gombot (a beállított érték tárolásához). A sűrűség növeléséhez növelje a beállítási értéket, a sűrűség csökkentéséhez csökkentse az értéket.
4. A [Start] gomb megnyomásával kinyomtatja a beállítási mintát. Bár lehetséges az egyes sűrűségi szinteken (pontokon) a sűrűség ellenőrzése a mintára hivatkozva, jobb, ha másolatot készítünk, és ellenőrizzük az eredményt.
5. Készítsen másolatot, és ellenőrizze a beállítás eredményét. Váltson a szimulációs mód és a másolási mód között oda-vissza, hogy a tényleges másolati képre hivatkozva beállítást végezzen. Ismételje meg ezt az eljárást, amíg a másolati kép megfelelő nem lesz.

(4) Nyomtató szürke egyensúly beállítása (Manuális beállítás)

1. Lépjen be a 67-25 szimulációs módba.
2. Válassza ki a színt a [10] gombbal.
3. Adja meg a beállítási értéket a [10] gombbal. Majd nyomja meg az [OK] gombot. A rendelkezésre álló beállítási érték tartománya 1-től 255-ig terjed. A sűrűség növeléséhez növelje a beállítási értéket, a sűrűség csökkentéséhez csökkentse az értéket.
   Ismételje meg a 2) és 3) lépéseket, amíg a beállítás megfelelő nem lesz.
   (Lásd a színegyensúly és a sűrűség ellenőrzésének szakaszát a nyomtatáshoz)


(5) Nyomtatási/szkennelési kép központtól eltérő, élpozíció beállítása

1. Nyomtatási kép nagyításának beállítása (Fő szkennelési irány)
   1. Lépjen be az 50-10 szimulációs módba.
   2. Töltsön A4 (Ilx8.5) vagy A3 (Ilx17) papírt egy papírtálcába.
   3. Válassza ki a papírtálcát a 2) lépésben betöltött papírral a [T II gombokkal.
   4. Nyomja meg a [Start] gombot. A tesztmintát kinyomtatja.
   5. Ellenőrizze, hogy a kinyomtatott tesztminta mérete 240±1,2 mm-e.

      Hajtsa végre az alábbi lépést, ha az eredmény nem megfelelő:
   6. Módosítsa az 1. beállítási tételt: BK-MAG. A hossza 0,1 mm-rel változik, ha az értéket eggyel módosítja. Növelje az értéket a nagyítás növeléséhez a BK kép fő szkennelési irányában. Csökkentse az értéket a nagyítás csökkentéséhez. Ismételje meg a 2)-6) lépéseket, amíg megfelelő eredményt nem kap.
2. Nyomtatási kép pozíciójának beállítása (Fő szkennelési irány, mellék szkennelési irány)

Megjegyzés
A beállítás előtt győződjön meg arról, hogy a következő tétel megfelelő állapotban van:

• ADJ 3-A Nyomtatási kép nagyításának beállítása (Fő szkennelési irány)

1. Lépjen be az 50-10 szimulációs módba.
2. Töltsön A4 (Ilx8.5) vagy A3 (Ilx17) papírt egy papírtálcába.
3. Nyomja meg a [Start] gombot. A tesztmintát kinyomtatja
4. Ellenőrizze a képet a tesztmintán, és nézze meg, hogy az alábbi tételek megfelelnek-e a szabványos értéknek.

	Leírás	Szabványos beállítási érték
X	Üres terület a vezető élen	4,0±1,0 mm
Y	Üres terület a hátsó élen	1,0 mm - 5,0 mm
Z1/Z2	Üres terület elöl / hátul	Összesen 4,0±2,0 mm

* A Z1 és Z2 üres területének mindkét oldalon 1 mm-nek vagy többnek kell lennie. Hajtsa végre az alábbi lépést, ha az eredmény nem megfelelő:

5. Módosítsa a beállítási értéket, nyomja meg a [Start] gombot, és nyomtassa ki a tesztmintát.
   Ismételje meg a 3)-6) lépéseket, amíg az 5) lépésben felsorolt feltételek teljesülnek.
   A méret hozzávetőleg 0,1 mm-rel változik, ha az értéket eggyel módosítja.
   Fő szkennelési irány: A nyomtatási pozíció a hátsó oldal felé mozdul, ahogy a beállítási érték növekszik.
   Mellék szkennelési irány: A nyomtatási pozíció a papírszállítási irány hátsó éle felé mozdul, ahogy a beállítási érték növekszik.

	Sz.	Tétel	Cél tálca
Nyomtatási pozíció a fő szkennelési irány felé	4	MAIN-MFT	Kézi adagoló tálca
	5	MAIN-CSI	1. tálca
	6	MAIN-CS2	2. tálca
	7	MAIN-CS3	3. tálca
	8	MAIN-CS4	4. tálca
	9	MAIN-ADU	Duplex nyomtatás 2. oldala
Nyomtatási pozíció a mellék szkennelési irány felé	10	SUB-MFT	Kézi adagoló tálca
	11	SUB-CSI	1. tálca
	12	SUB-CS2	2. tálca
	13	SUB-CS3	3. tálca
	14	SUB-CS4	4. tálca
	15	SUB-ADU	Duplex nyomtatás 2. oldala
Fő szkennelési irány	2	MAIN-STD	Összes tálca
Nyomtatási pozíció a mellék szkennelési irány felé	3	SUB-STD	Összes tálca

Megjegyzés
A "2: MAIN-STD" és "3: SUB-STD" beállítási tételek az összes nyomtatási pozíció módosítására szolgálnak.
Hajtsa végre őket, ha az LSU stb. cseréje után az összes tálca beállítása szükséges.
(Csak 500 lapos papíradagoló tálca)
Ha a fenti eljárás nem ad megfelelő beállítási eredményt, végezze el a következő beállítást.

6. Lazítsa meg a papíradagoló tálca központtól eltérő beállítási csavarjait (2 db) a papíradagoló tálca emelőlapjának középső részén, és módosítsa a fogaskerék egység pozícióját az elülső/hátsó keret irányában.
   Ismételje meg a beállítási eljárásokat a 3) ponttól kezdve.


BP-CS11 (500 LAPOS PAPÍRADAGOLÓ TÁLCA), BP-DE11 (ÁLLVÁNY/2x500 LAPOS PAPÍRFióK)

Kicsomagolás

1. A csomagolt elemek ellenőrzése

BP-CS11

BP-DE11

NEM.	Név	Mennyiség
1	Rögzítő csavarok (M3x6 S-tyte)	2
2	Rögzítő csavarok (M4x8 S-tyte)	4
3	Rögzítő csavarok (M4x12 P-tyte)	6
4	Méretjelző címke	1
5	Éltartó	1
6	Lemez	4
7	Kábelköteg fedél	1
8	Csatlakozó hajtómű	1
9	Rögzítő csavarok (M4x12 P-tyte)	10
10	Lemez	4
II	Méretjelző címke	2
12	Kábelköteg	1
13	Rögzítő csavarok (M3x6 S-tyte)	1

2. A rögzítőszalag és a védőanyag eltávolítása
   1. Az 500 lapos papíradagoló tálca eltávolítása.
      BP-CS11

   2. Az állvány/2x500 lapos papírfiók eltávolítása.
      BP-DE11


3. A rögzítőszalag és a védőanyag eltávolítása
   1. Vegye ki az 500 lapos papíradagoló tálcát a polietilén zacskóból, és távolítsa el a rögzítőszalagot és a védőanyagot.


      Mivel a hátsó szekrény nincs becsavarozva, távolítsa el a szalagot, és tartsa a hátsó szekrényt távol a gyerekektől.


2. Vegye ki az állványt/2x500 lapos papírfiókot a polietilén zacskóból, és távolítsa el a rögzítőszalagot és a védőanyagot.



   Mivel a hátsó szekrény nincs becsavarozva, távolítsa el a szalagot, és tartsa a hátsó szekrényt távol a gyerekektől.


Telepítés

<Óvintézkedések a telepítéshez>
A telepítés végrehajtása előtt ellenőrizze, hogy az alatta lévő adatlámpa nem világít vagy villog-e.

1. Kapcsolja ki a főegység tápellátását
   1. Ellenőrizze, hogy a kezelőpanel ki van-e kapcsolva, majd kapcsolja KI a főkapcsolót.
   2. Húzza ki a tápkábelt a konnektorból.
2. Szerelje fel a főegységet a BP-CS11-re (BP-20M22/BP-20M24/BP-20M24L)

   A főegység felemeléséhez használjon két ember erejét.

   Óvatosan helyezze a főegységet az opcionális kazettára, igazítsa és helyezze be az opcionális tálca 3 rögzítőbütykét a főegység alján található rögzítőfuratokba.


Megjegyzés
A főegység nem rögzíthető közvetlenül a BP-DE11-hez BP-20M22/BP-20M24/BP-20M24L-vel.

1. Vegye ki a főegység tálcáját.

2. Távolítsa el a BP-CS11 hátsó fedelét

3. Helyezze a főegységet a BP-CS11-be.
   Ügyeljen a BP-CS11 csatlakozó részét képező bütyök helyzetére.
   * A BP-DE11 nem csatlakoztatható a főegységhez.

   Engedje le egyenesen a főegységet.


4. Húzza ki a BP-CS11 tálcáját.

5. Távolítsa el a csavarokat és a hátsó fedelet.


6. Igazítsa a bal és a jobb oldali összekötő lemezeket a test csavarlyukaihoz, és rögzítse őket csavarokkal.

7. Rögzítse az éltartót a fő kerethez.


8. Távolítsa el a csavarokat.
   Ügyeljen a felül és alul található különböző csavarokra.

9. Vezesse át a BP-CS11 kábelkötegét az éltartóhoz.


10. Vezesse át a BP-CS11 kábelkötegét a kábelköteg fedelére. Ezután hajlítsa meg és akassza be a kábelköteg fedelét az ábrán látható módon a kábelköteg lefedéséhez.

11. Rögzítse a kábelköteget fedő kábelköteg fedelét a nagyfeszültségű PWB-hez a csavarokkal.


12. Vezesse át a BP-CS11 kábelkötegét a vezetéktartókon, és csatlakoztassa a kábelköteget az MFPC PWB-hez az ábrán látható módon.
    Ezután rögzítse a vezetéktartókat a géphez az ábrán látható módon.

13. Rögzítse a csatlakozó hajtóművet a főegységhez a csavarral.
    Megjegyzés
    Ügyeljen arra, hogy a telepítés során ne harapja meg a kábelköteget.


14. Tegye vissza a hátsó fedelet a főegységre és a BP-CS11-re.

15. Tegye vissza a tálcát a főegységbe.


16. Rögzítse a méretkijelző lapot a tálcához, és tegye vissza a tálcát a BP-CS11-be.

17. Az asztal felszerelése után végezzen beállításokat.

3. Szerelje fel a BP-CS11-et a BP-DE11-re (BP-20M22/BP-20M24/BP-20M24L)
   Megjegyzés
   A főegység nem rögzíthető közvetlenül a BP-DE11-hez 20M22/BP-20M24/BP-20M24L-vel.
   1. Helyezze a BP-CS11-et a BP-DE11-re.

   2. Vegye ki a BP-CS11 tálcát és a BP-DE11 felső tálcát.

   3. Igazítsa a bal és a jobb oldali összekötő lemezeket a test csavarlyukaihoz, és rögzítse őket csavarokkal. Rögzítse a BP-CS11-et és a BP-DE11-et csavarokkal.

   4. Vágja ki a következő ábrán látható területet. (BP-CS11).


5. Helyezze a főegységet a BP-CS11-be és a BP-DE11-be.
   *Hivatkozás: Szerelje fel a főegységet a BP-CS11-re (BP-20M22/ BP-20M24/BP-20M24L)


6. Vezesse át a kerek kapcsot a lyukon. Rögzítse a kerek kapcsot a csavarral.
   (Csomagolt elemek száma 13)

7. Csatlakoztassa a kábelköteget az asztali vezérlő PWB-hez az ábrán látható módon.

8. Vezesse át a kábelköteget a lyukon.

9. Csatlakoztassa a kábelköteget a főegység MFPC PWB-jéhez, és végezze el a vezetékezést.
   (A főegység oldala megegyezik a BP-CS11-ével)

10. Tegye vissza a hátsó fedelet a főegységre, a BP-CS11I-re és a BP-DE11-re.

11. Tegye vissza a tálcát a főegységbe, a BP-CS11-be és a BP-DE11-be.

12. Rögzítse a méretkijelző lapot a tálcához, és tegye vissza a tálcát a BP-CS11-be és a BP-DE11-be.

13. Az asztal felszerelése után végezzen beállításokat.


4. Szerelje fel a főegységet a BP-DE11-re
   (BP-20M28/BP-20M31 & BP-21M22 (Csak Thaiföldre))

   A főegység felemeléséhez használjon két ember erejét.

   Óvatosan helyezze a főegységet az opcionális kazettára, igazítsa és helyezze be az opcionális tálca 3 rögzítőbütykét a főegység alján található rögzítőfuratokba.

   1. A telepítési módszer megegyezik a B-vel.
   2. A kábelköteg csatlakoztatási módja megegyezik a C-vel.
      *A kábelköteg fedele a fő egységhez van rögzítve.
   3. Az asztal felszerelése után végezzen beállításokat.

BP-DS12/DS13 (MAGAS/ALACSONY ÁLLVÁNY)

Kicsomagolás

Csomagolja ki a csomagot, és ellenőrizze, hogy minden alkatrész megvan-e.

NO.	Név	Mennyiség
		BP-DS13	BP-DS12
1	Rögzítő csavarok (M4x10 S-tyte)	2	4
2	Rögzítő csavarok (M4x10 P-tyte)	4	4
3	Rögzítő lemez elülső L	Nem	1
4	Rögzítő lemez elülső R	Nem	1
5	Rögzítő lemez hátsó	2	2

Telepítés

Megjegyzés
A főegységgel való kapcsolat ugyanaz, mint az alábbiakban.

1. Távolítsa el a BP-CS11 vagy a főegység tálcáját.


2. Helyezze a BP-CS11-et vagy a főegységet az állványra. Illessze az állvány pozicionáló csapjait (2 helyen) a BP-CS11 pozicionáló furataival.

3. Rögzítse az állványt a BP-CS11-hez a rögzítő csavarral.



4. Rögzítse a BP-CS11 tálcáját.

5. Rögzítse a BP-CS11 hátsó burkolatát.

6. Forgassa el az állítókat, hogy a gépet a padlófelülethez rögzítse, hogy a gép ne mozduljon el. Csatlakozás a BP-DS13-hoz
   Csatlakozás a BP-DS13-hoz

   Csatlakozás a BP-DS12-höz


Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Sharp BP-20M22, BP-20M24, BP-20M31 kézikönyv letöltése

Elérhető nyelvek
