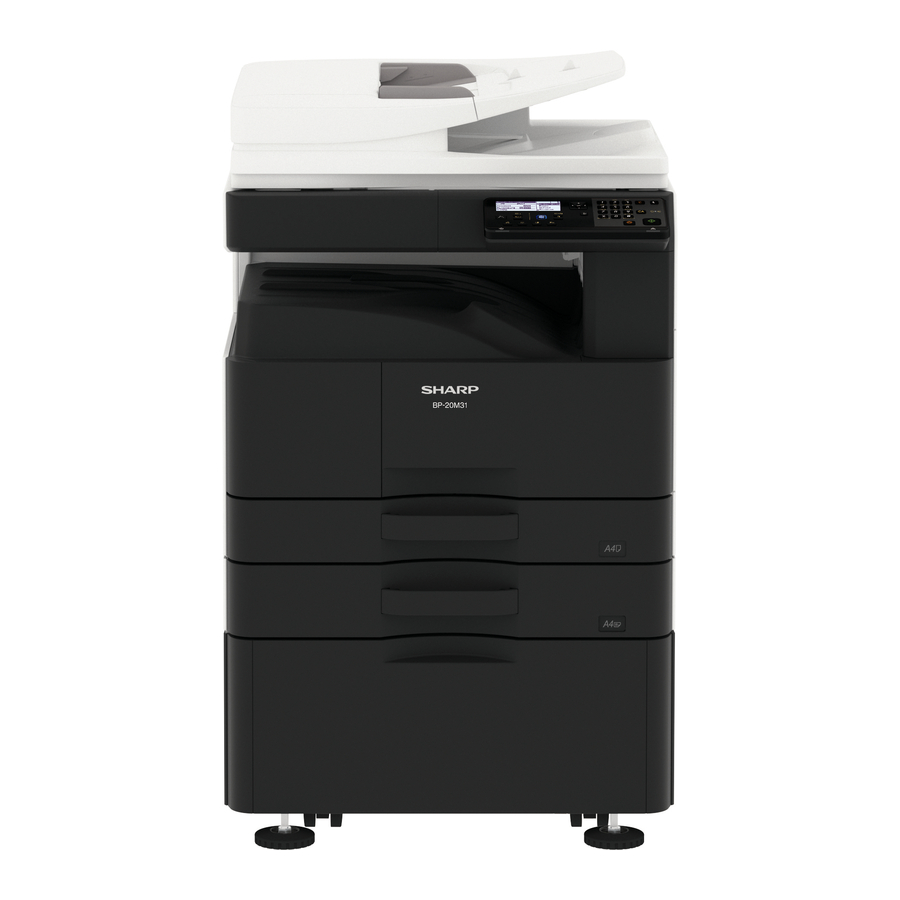

Εγχειρίδιο Sharp BP-20M22, BP-20M24, BP-20M31

ΔΙΑΜΟΡΦΩΣΗ

Διαμορφώσεις συστήματος

Τα μέρη που σημειώνονται με "" είναι σημαντικά για τη διατήρηση της ασφάλειας του σετ. Φροντίστε να αντικαταστήσετε αυτά τα μέρη με καθορισμένα για τη διατήρηση της ασφάλειας και της απόδοσης του σετ.

1. Μηχάνημα ΜΟΝΤΕΛΟΥ 22cpm/24cpm

2. Μηχάνημα ΜΟΝΤΕΛΟΥ 28cpm/31cpm


ΚΥΡΙΑ ΜΟΝΑΔΑ

Αποσυσκευασία

1. Αποσυσκευασία

Μοντέλο OC

1. Αφαιρέστε το κουτί συσκευασίας.

2. Αφαιρέστε το υλικό αντικραδασμικής προστασίας και τις πλαστικές σακούλες.


Βασικό μοντέλο 500 φύλλων x 1

1. Αφαιρέστε το κουτί συσκευασίας.

2. Αφαιρέστε το υλικό αντικραδασμικής προστασίας και τις πλαστικές σακούλες.


Βασικό μοντέλο 500 φύλλων x 2

1. Αφαιρέστε το κουτί συσκευασίας.

2. Αφαιρέστε το υλικό αντικραδασμικής προστασίας και τις πλαστικές σακούλες.


2. Ταινία στερέωσης και υλικό προστασίας

Μοντέλο OC

Βασικό μοντέλο 500 φύλλων x 1

Βασικό μοντέλο 500 φύλλων x 2

3. Έλεγχος συσκευασμένων αντικειμένων


Αρ.	Όνομα εξαρτήματος	Ποσότητα	Παρατήρηση
1	Καλώδιο AC	1
2	Developer	1	BP-20M22/ 20M24/
3	Κασέτα γραφίτη	1	Μόνο 21M22
2	Developer	Όχι	Μόνο BP-20M28/ 20M31
3	Κασέτα γραφίτη	Όχι
4	Εγχειρίδιο	1
5	CD-ROM	1	Μόνο Ασία
6	Οδηγός έναρξης	1
7	Προστατευτικό φύλλο	1
8	Καθαριστικό γυαλιού	1

4. Αποδέσμευση κλειδώματος

(1) Αποδέσμευση υλικού αντικραδασμικής προστασίας RSPF.

1. Αφαιρέστε το υλικό αντικραδασμικής προστασίας RSPF.


(2) Αποδέσμευση κλειδώματος σαρωτή (μονάδα καθρέφτη 2/3)

1. Αφαιρέστε τη βίδα στερέωσης της οπτικής μονάδας και αφαιρέστε την ετικέτα σημείωσης.


2. Στερεώστε το προστατευτικό φύλλο.

3. Η βίδα στερέωσης απαιτείται κατά τη μεταφορά του μηχανήματος. Κρατήστε την στο δίσκο.



(3) Αποδέσμευση κλειδώματος πλάκας περιστροφής δίσκου

1. Τραβήξτε έξω το δίσκο και αφαιρέστε το υλικό στερέωσης της πλάκας περιστροφής και την ετικέτα σημείωσης του δίσκου.
   ΔΙΣΚΟΣ ΤΡΟΦΟΔΟΣΙΑΣ ΧΑΡΤΙΟΥ 250 ΦΥΛΛΩΝ


   ΔΙΣΚΟΣ ΤΡΟΦΟΔΟΣΙΑΣ ΧΑΡΤΙΟΥ 500 ΦΥΛΛΩΝ
   Στερεώστε το υλικό στερέωσης που αφαιρέθηκε στη θέση που φαίνεται στην εικόνα για αποθήκευση. (Μόνο δίσκος τροφοδοσίας χαρτιού 500 φύλλων)


(4) Αφαίρεση του προστατευτικού φύλλου του τυμπάνου.

1. Ανοίξτε τη δεξιά πόρτα και τραβήξτε έξω το διαχωριστικό μεταφοράς από τη μονάδα πλευρικής πόρτας.


Εγκατάσταση

<Σημείωση πριν από την εγκατάσταση>
* Όταν συνδέετε την κύρια μονάδα με το προαιρετικό συρτάρι χαρτιού, πρώτα αποσυσκευάστε και εγκαταστήστε το συρτάρι χαρτιού, στη συνέχεια αποσυσκευάστε την κύρια μονάδα και τοποθετήστε με ασφάλεια την κύρια μονάδα στο συρτάρι χαρτιού πριν εγκαταστήσετε την κύρια μονάδα.

1. Εγκατάσταση Developer

Προσέξτε να μην βάλετε δακτυλικά αποτυπώματα ή λάδι στην επιφάνεια του κυλίνδρου. Μην κρατάτε δυνατά τη θήκη που είναι δίπλα στον κύλινδρο DV.

1. Ανοίξτε το δίσκο παράκαμψης και ανοίξτε το πλευρικό κάλυμμα.


2. Ανοίξτε το μπροστινό κάλυμμα.


3. Αφαιρέστε το βύσμα.
   Χαλαρώστε τη βίδα στερέωσης της μονάδας ανάπτυξης και τραβήξτε έξω τη μονάδα ανάπτυξης.

4. Αφαιρέστε τις βίδες.

5. Αφαιρέστε το επάνω κάλυμμα DV.

6. Ενώ περιστρέφετε τον κύλινδρο MG προς την κατεύθυνση του βέλους, τροφοδοτήστε ομοιόμορφα το developer στη δεξαμενή developer ώστε να μην υπερχειλίσει.
   * Ανακινήστε αρκετά τη σακούλα developer πριν την ανοίξετε.


7. Στερεώστε το επάνω κάλυμμα DV.


8. Σφίξτε τις βίδες.

   * Ελέγξτε ότι η σφράγιση DV είναι απαλλαγμένη από το developer. Εάν το developer είναι προσαρτημένο στη σφράγιση DV, καθαρίστε το.
   * Αφού τροφοδοτήσετε το developer, μην γέρνετε ή ανακινείτε την κασέτα developer.
   * Ελέγξτε ότι και τα δύο άκρα των σφραγίσεων DV δεν έχουν τοποθετηθεί στο κάλυμμα developer.
9. Στερεώστε τη μονάδα ανάπτυξης στην κύρια μονάδα.

10. Ασφαλίστε τη μονάδα ανάπτυξης με τη βίδα. Συνδέστε την πλεξούδα της μονάδας ανάπτυξης στο μηχάνημα.


ΠΡΟΣΟΜΟΙΩΣΗ

Γενικά και σκοπός

Η λειτουργία προσομοίωσης διαθέτει τις ακόλουθες λειτουργίες, για να εμφανίζει την κατάσταση λειτουργίας του μηχανήματος, να εντοπίζει τη θέση και τις αιτίες του προβλήματος σε ένα προγενέστερο στάδιο και να ρυθμίζει και να προσαρμόζει αποτελεσματικά το μηχάνημα για βελτιωμένη δυνατότητα συντήρησης.

1. Διάφορες προσαρμογές Διάφορες προσαρμογές
2. Ρύθμιση των προδιαγραφών και λειτουργιών
3. Ακύρωση προβλημάτων
4. Έλεγχος λειτουργίας
5. Έλεγχος μετρητών, καθαρισμός ρύθμισης
6. Έλεγχος δεδομένων συνθηκών λειτουργίας μηχανήματος (ιστορικά), καθαρισμός
7. Διάφορα (προσαρμογές, ρύθμιση, λειτουργία, μετρητές κ.λπ.) μεταφορά δεδομένων.

Οι διαδικασίες λειτουργίας και οι ενδείξεις εξαρτώνται από τη σχεδίαση του πίνακα λειτουργίας του μηχανήματος.

Έναρξη της προσομοίωσης

1. Είσοδος στη λειτουργία προσομοίωσης
   1. Μηχάνημα σε λειτουργία αντιγραφής: πλήκτρο [#] -> πλήκτρο [*] -> πλήκτρο [C] -> πλήκτρο [*] -> Ετοιμότητα για εισαγωγή του κύριου κωδικού προσομοίωσης.

   2. Εισαγωγή κύριου κωδικού με το αριθμητικό πληκτρολόγιο -> Πλήκτρο START (ΕΝΑΡΞΗ) ON (ΕΝΕΡΓΟ).
   3. Εισαγωγή ενός δευτερεύοντος κωδικού με το αριθμητικό πληκτρολόγιο -> Πλήκτρο START (ΕΝΑΡΞΗ) ON (ΕΝΕΡΓΟ).
   4. Επιλέξτε ένα στοιχείο με το πλήκτρο βέλους.
   5. Το μηχάνημα εισέρχεται στη λειτουργία που αντιστοιχεί στο επιλεγμένο στοιχείο.
      Πατήστε το πλήκτρο [START] (ΕΝΑΡΞΗ) για να ξεκινήσετε τη λειτουργία προσομοίωσης,
      Για να ακυρώσετε την τρέχουσα λειτουργία προσομοίωσης και να αλλάξετε τον κύριο κωδικό και τον δευτερεύοντα κωδικό, πατήστε το πλήκτρο [STOP] (ΔΙΑΚΟΠΗ).
2. Ακύρωση της λειτουργίας προσομοίωσης για επιστροφή στην κανονική λειτουργία
   1. Πατήστε το πλήκτρο [CA] (ΑΚΥΡΩΣΗ).

      Μην απενεργοποιείτε την τροφοδοσία όταν το μηχάνημα βρίσκεται σε λειτουργία προσομοίωσης.
      Εάν ο διακόπτης τροφοδοσίας απενεργοποιηθεί στη λειτουργία προσομοίωσης, ενδέχεται να προκληθεί δυσλειτουργία. Σε αυτή την περίπτωση, απενεργοποιήστε/ενεργοποιήστε την κύρια πηγή τροφοδοσίας.

2. Εγκατάσταση δοχείου γραφίτη
   1. Αφαιρέστε το νέο δοχείο γραφίτη από το κουτί. Πιάστε το δοχείο και από τις δύο πλευρές και ανακινήστε το οριζόντια τέσσερις ή πέντε φορές.

   2. Εισαγάγετε το δοχείο γραφίτη κατά μήκος των οδηγών μέχρι να ασφαλίσει στη θέση του ενώ σπρώχνετε το μοχλό απελευθέρωσης ασφάλισης Εάν υπάρχει βρωμιά ή σκόνη στο δοχείο γραφίτη, αφαιρέστε το πριν εγκαταστήσετε το δοχείο.

3. Ρύθμιση του επιπέδου ελέγχου αναφοράς πυκνότητας γραφίτη
   1. Με το μπροστινό κάλυμμα ανοιχτό, ενεργοποιήστε την τροφοδοσία του μηχανήματος και εισαγάγετε SIM25-02.
      ΣΗΜΕΙΩΣΗ: Όταν το μηχάνημα δεν βρίσκεται σε λειτουργία προσομοίωσης, εάν το μπροστινό κάλυμμα είναι κλειστό και η τροφοδοσία του μηχανήματος είναι ενεργοποιημένη, θα προκύψει ο κωδικός προβλήματος F2-40 λόγω μη εκτέλεσης του SIM25-02 μόνο για τον αρχικό χρόνο ρύθμισης. Επομένως, εάν προκύψει κωδικός προβλήματος F2-40 λόγω μη εκτέλεσης του SIM25-02, εκτελέστε ξανά το SIM25-02 σύμφωνα με την κανονική διαδικασία (με βάση το C-I,2,3) μόνο για τον αρχικό χρόνο ρύθμισης.
      * Είναι απαραίτητο να εγκαταστήσετε το δοχείο γραφίτη για να ξεκινήσετε αυτήν την προσομοίωση.
   2. Κλείστε το μπροστινό περίβλημα.
   3. Αφού επιλέξετε το K με το "I" του πλήκτρου "10", πατήστε το πλήκτρο [START] (ΕΝΑΡΞΗ) και εκτελέστε το SIM25-02.
      ΣΗΜΕΙΩΣΗ: Χρειάζονται περίπου 2 λεπτά για να εκτελεστεί πλήρως το SIM25-02.
      Κατά την εκτέλεση αυτής της προσομοίωσης, το μπροστινό κάλυμμα δεν πρέπει να ανοίξει και η τροφοδοσία του μηχανήματος δεν πρέπει να απενεργοποιηθεί.
   4. Επιβεβαιώστε ότι εμφανίζεται η ένδειξη "COMPLETE" (ΟΛΟΚΛΗΡΩΘΗΚΕ). [Στοιχεία επιβεβαίωσης]
      • Εμφανίζεται η ένδειξη COMPLETE (ΟΛΟΚΛΗΡΩΘΗΚΕ).
      • Δεν υπάρχει ένδειξη σφάλματος (EE-EL, EE-EU, EE-EC).
      • Ελέγξτε ότι δεν υπάρχει μη φυσιολογικός θόρυβος στην επεξεργασία un.

4. Ρύθμιση δίσκου

(1) Προεπιλεγμένη ρύθμιση δίσκου

1. Πατήστε το πλήκτρο [SPECIAL FUNCTION] (ΕΙΔΙΚΗ ΛΕΙΤΟΥΡΓΙΑ).


2. Επιλέξτε "System Settings" (Ρυθμίσεις συστήματος) με το πλήκτρο [] και πατήστε το πλήκτρο [OK] (ΕΝΤΑΞΕΙ).
3. Εισαγάγετε τον κωδικό PIN (Προσωπικός Αριθμός Αναγνώρισης) διαχειριστή με τα αριθμητικά πλήκτρα. "00000"
   • Εμφανίζεται " * " για κάθε ψηφίο που εισάγετε.
   • Εμφανίζεται η οθόνη επιλογής λειτουργίας.
4. Επιλέξτε το [COPY] (ΑΝΤΙΓΡΑΦΗ) με το πλήκτρο [].
5. Πατήστε το πλήκτρο [OK] (ΕΝΤΑΞΕΙ).
6. Επιλέξτε το [Default Tray Setting] (Προεπιλεγμένη ρύθμιση δίσκου) με το πλήκτρο [ ] πλήκτρο.
7. Πατήστε το πλήκτρο [OK] (ΕΝΤΑΞΕΙ) και ακολουθήστε τις οδηγίες στην οθόνη ρύθμισης.
8. Επιλέξτε τον επιθυμητό δίσκο με το πλήκτρο [ ] πλήκτρο.
9. Πατήστε το πλήκτρο [OK] (ΕΝΤΑΞΕΙ).

(2) Αλλαγή της ρύθμισης μεγέθους χαρτιού ενός δίσκου

1. Πατήστε το πλήκτρο [SPECIAL FUNCTION] (ΕΙΔΙΚΗ ΛΕΙΤΟΥΡΓΙΑ).
2. Πατήστε το πλήκτρο [ ] για να επιλέξετε "Paper Size Set" (Ρύθμιση μεγέθους χαρτιού)
3. Πατήστε το πλήκτρο [ ] για να επιλέξετε το δίσκο χαρτιού για τον οποίο αλλάζει το μέγεθος χαρτιού.
4. Πατήστε το πλήκτρο [] και πατήστε τα πλήκτρα [ ] για να επιλέξετε το μέγεθος χαρτιού.
5. Πατήστε το πλήκτρο [OK] (ΕΝΤΑΞΕΙ).

(3) Αλλαγή του τύπου χαρτιού ενός δίσκου

1. Πατήστε το πλήκτρο [SPECIAL FUNCTION] (ΕΙΔΙΚΗ ΛΕΙΤΟΥΡΓΙΑ).
2. Πατήστε το πλήκτρο [ ] για να επιλέξετε "Paper Type Set" (Ρύθμιση τύπου χαρτιού)
3. Επιλέξτε το δίσκο με το πλήκτρο [ ] και πατήστε το πλήκτρο [OK] (ΕΝΤΑΞΕΙ).
4. Επιλέξτε τον επιθυμητό τύπο χαρτιού και πατήστε το πλήκτρο [OK] (ΕΝΤΑΞΕΙ).

(4) Ρύθμιση μεγέθους δίσκου

1. Τραβήξτε έξω το δίσκο χαρτιού. Τραβήξτε απαλά το δίσκο έξω μέχρι να σταματήσει. Εάν έχει απομείνει χαρτί στο δίσκο, αφαιρέστε το.


2. Ρυθμίστε τις πλάκες οδηγών A και B συμπιέζοντας τους μοχλούς ασφάλισης και σύροντάς τους ώστε να ταιριάζουν με τις κατακόρυφες και οριζόντιες διαστάσεις του χαρτιού που θα τοποθετηθεί. Οι πλάκες οδηγών χαρτιού A και B μπορούν να συρθούν, να συρθεί κάθε πλάκα οδηγού ενώ συμπιέζετε το μοχλό ασφάλισης.


Σημείωση: Αφαιρέστε την πλάκα διαχωρισμού. Μετακινήστε την πλάκα διαχωρισμού μέχρι τέρμα στην πλευρά ανοίγματος τροφοδοσίας χαρτιού (δεξιά πλευρά) και τραβήξτε προς τα πάνω για να την αφαιρέσετε. Εισαγάγετε την πλάκα διαχωρισμού που αφαιρέσατε στο A.

5. Ρύθμιση προδιαγραφών

Χρησιμοποιήστε την προσομοίωση 26-6 για να ορίσετε τον προορισμό των μηχανημάτων.

SIM	Αρ.	Περιεχόμενο
26	6	Χρησιμοποιείται για τον καθορισμό του προορισμού.

Μετά την ολοκλήρωση των ρυθμίσεων προορισμού, αλλάξτε τις καθορισμένες τιμές για να προσαρμόσετε τις ακόλουθες ρυθμίσεις.

SIM	Αρ.	Περιεχόμενο
26	5	Χρησιμοποιείται για τον καθορισμό της λειτουργίας μέτρησης του συνολικού μετρητή και του μετρητή συντήρησης.
	18	Χρησιμοποιείται για τον καθορισμό YES (ΝΑΙ)/NO (ΟΧΙ) της λειτουργίας εξοικονόμησης γραφίτη.

Έλεγχος ποιότητας εικόνας

1. Στοιχεία εκτέλεσης

Εκτελέστε τα ακόλουθα στοιχεία.

Αρ.	Στοιχείο	SIM
1	Έλεγχος ισορροπίας γκρι αντιγράφου και πυκνότητας	-
2	Έλεγχος ισορροπίας γκρι εκτυπωτή/πυκνότητας	64-5

Όταν υπάρχουν ελαττώματα σε μια εικόνα από τα περιεχόμενα που αναφέρθηκαν παραπάνω, πραγματοποιείτε τα ακόλουθα περιεχόμενα και επιβεβαιώνετε μια εικόνα.

Αρ.	Στοιχείο	SIM
3	Ρύθμιση ισορροπίας γκρι αντιγράφου (Μη αυτόματη ρύθμιση)	46-16
4	Ρύθμιση ισορροπίας γκρι εκτυπωτή (Μη αυτόματη ρύθμιση)	67-25
5	Εκτύπωση/σάρωση εικόνας εκτός κέντρου, ρύθμιση θέσης μπροστινής άκρης	50-10

2. Περιγραφή

(1) Αντιγραφή ισορροπίας γκρι και μέθοδος ελέγχου πυκνότητας 1

Κάντε ένα αντίγραφο του γκρι διαγράμματος δοκιμής (UKOG-0162FCZZ) για να επαληθεύσετε εάν η ισορροπία/πυκνότητα του γκρι είναι κατάλληλη.

1. Σημειώσεις για την επαλήθευση της πυκνότητας για ασπρόμαυρη λειτουργία αντιγραφής
   Χρησιμοποιήστε το γκρι διάγραμμα δοκιμής (UKOG-0162FCZZ), ρυθμίστε την Έκθεση σε "3" (3) στη λειτουργία Text/Printed Photo και κάντε ένα αντίγραφο για να επαληθεύσετε την πυκνότητα. Όλες οι ρυθμίσεις ισορροπίας γκρι στη λειτουργία ρύθμισης χρήστη θα πρέπει να οριστούν στην προεπιλογή (κέντρο).
   Επαλήθευση χρησιμοποιώντας ένα γράφημα δοκιμής για γκρι (UKOG-0162FCZZ)
   Ελέγξτε εάν ικανοποιούνται οι ακόλουθες συνθήκες κατά την επαλήθευση της πυκνότητας ενός γραφήματος δοκιμής για γκρι για αντιγραφή.


(2) Μέθοδος ελέγχου ισορροπίας γκρι εκτυπωτή/πυκνότητας
Εκτελέστε SIM 64-5 για να εκτυπώσετε το μοτίβο δοκιμής εκτύπωσης.

Η πυκνότητα εκτύπωσης θα πρέπει να αλλάζει σταδιακά από πιο ανοιχτή σε πιο σκούρα. Βεβαιωθείτε ότι η πυκνότητα δεν αλλάζει αντίθετα. Το επίπεδο πυκνότητας όλων των χρωμάτων θα πρέπει να είναι ίσο.

(3) Ρύθμιση ισορροπίας γκρι αντιγράφου (Μη αυτόματη ρύθμιση)
Αυτή είναι η ρύθμιση της πυκνότητας κάθε επιπέδου για ασπρόμαυρη αντιγραφή.
Αυτή η ρύθμιση απαιτείται στην ακόλουθη περίπτωση:

• Η πυκνότητα της αυτόματης ασπρόμαυρης αντιγραφής δεν είναι κατάλληλη.

1. Εισαγάγετε τη λειτουργία Simulation 46-16.
2. Επιλέξτε το επίπεδο πυκνότητας (σημείο) για ρύθμιση χρησιμοποιώντας τα πλήκτρα [ ]. Εισαγάγετε την τιμή ρύθμισης χρησιμοποιώντας τα αριθμητικά πλήκτρα.

Στοιχείο	Οθόνη	Περιγραφή	Ελάχιστη τιμή	Μέγιστη τιμή	Προεπιλεγμένη τιμή
K	POINTI K- POINT17 K	Σημείο 1 - Σημείο 17	1	255	128

3. Πατήστε το πλήκτρο [OK] (για να αποθηκεύσετε την καθορισμένη τιμή). Αυξήστε την τιμή ρύθμισης για να αυξήσετε την πυκνότητα, μειώστε την τιμή για να μειώσετε την πυκνότητα.
4. Πατώντας το πλήκτρο [Start] θα εκτυπωθεί το μοτίβο ρύθμισης. Αν και είναι δυνατό να επαληθεύσετε την πυκνότητα σε κάθε επίπεδο πυκνότητας (σημείο) αναφερόμενοι σε αυτό το μοτίβο, είναι καλύτερο να κάνετε ένα αντίγραφο και να επαληθεύσετε το αποτέλεσμα.
5. Κάντε ένα αντίγραφο και επαληθεύστε το αποτέλεσμα της ρύθμισης. Εναλλάξτε μεταξύ της λειτουργίας προσομοίωσης και της λειτουργίας αντιγραφής εμπρός και πίσω για να κάνετε μια ρύθμιση αναφερόμενοι στην πραγματική εικόνα αντιγραφής. Επαναλάβετε αυτή τη διαδικασία μέχρι να ικανοποιηθεί η εικόνα αντιγραφής.

(4) Ρύθμιση ισορροπίας γκρι εκτυπωτή (Μη αυτόματη ρύθμιση)

1. Εισαγάγετε τη λειτουργία Simulation 67-25.
2. Επιλέξτε το χρώμα χρησιμοποιώντας το πλήκτρο [10].
3. Εισαγάγετε την τιμή ρύθμισης χρησιμοποιώντας το πλήκτρο [10]. Και πατήστε το πλήκτρο [OK]. Το εύρος της διαθέσιμης τιμής ρύθμισης είναι 1 έως 255. Αυξήστε την τιμή ρύθμισης για να αυξήσετε την πυκνότητα, μειώστε την τιμή για να μειώσετε την πυκνότητα.
   Επαναλάβετε τα βήματα 2) έως 3) μέχρι η ρύθμιση να είναι ικανοποιητική.
   (Ανατρέξτε στην ενότητα για την επαλήθευση της ισορροπίας χρωμάτων και της πυκνότητας για εκτύπωση)


(5) Εκτύπωση/σάρωση εικόνας εκτός κέντρου, ρύθμιση θέσης μπροστινής άκρης

1. Ρύθμιση μεγέθυνσης εικόνας εκτύπωσης (Κύρια κατεύθυνση σάρωσης)
   1. Εισαγάγετε τη λειτουργία Simulation 50-10.
   2. Τοποθετήστε χαρτί A4 (Ilx8.5) ή A3 (Ilx17) σε έναν δίσκο χαρτιού.
   3. Επιλέξτε τον δίσκο χαρτιού με το χαρτί που τοποθετήσατε στο βήμα 2) χρησιμοποιώντας τα πλήκτρα [T II.
   4. Πατήστε το πλήκτρο [Start]. Θα εκτυπωθεί το μοτίβο ελέγχου.
   5. Επαληθεύστε εάν η διάσταση του εκτυπωμένου μοτίβου ελέγχου είναι 240±1.2mm.

      Εκτελέστε το παρακάτω βήμα εάν το αποτέλεσμα δεν είναι ικανοποιητικό:
   6. Αλλάξτε το στοιχείο ρύθμισης 1: BK-MAG.
   7. Η αλλαγή της τιμής κατά ένα θα αλλάξει το μήκος κατά 0,1 mm. Αυξήστε την τιμή για να αυξήσετε τη μεγέθυνση προς την κύρια κατεύθυνση σάρωσης για εικόνα BK. Μειώστε την τιμή για να μειώσετε τη μεγέθυνση. Επαναλάβετε τα βήματα 2) έως 6) μέχρι να επιτευχθεί ικανοποιητικό αποτέλεσμα
2. Ρύθμιση θέσης εικόνας εκτύπωσης (Κύρια κατεύθυνση σάρωσης, δευτερεύουσα κατεύθυνση σάρωσης)

Σημείωση
Βεβαιωθείτε ότι το ακόλουθο στοιχείο είναι σε κατάλληλη κατάσταση πριν από τη ρύθμιση:

• ADJ 3-A Ρύθμιση μεγέθυνσης εικόνας εκτύπωσης (Κύρια κατεύθυνση σάρωσης)

1. Εισαγάγετε τη λειτουργία Simulation 50-10.
2. Τοποθετήστε χαρτί A4 (Ilx8.5) ή A3 (Ilx17) σε έναν δίσκο χαρτιού.
3. Πατήστε το πλήκτρο [Start]. Θα εκτυπωθεί το μοτίβο ελέγχου
4. Επαληθεύστε την εικόνα στο μοτίβο ελέγχου και δείτε εάν τα παρακάτω στοιχεία είναι στην τυπική τιμή.

	Περιγραφή	Τυπική τιμή ρύθμισης
X	Κενή περιοχή στην μπροστινή άκρη	4.0±1.Omm
Y	Κενή περιοχή στην άκρη της διαδρομής	1,0 mm έως 5,0 mm
Z1/Z2	Κενή περιοχή μπροστά/πίσω	Σύνολο 4.0±2.0mm

* Το κενό για τα Z1 και Z2 θα πρέπει να είναι 1 mm ή περισσότερο και στις δύο πλευρές. Εκτελέστε το παρακάτω βήμα εάν το αποτέλεσμα δεν είναι ικανοποιητικό:

5. Αλλάξτε την τιμή ρύθμισης, πατήστε το πλήκτρο [Start] και εκτυπώστε το μοτίβο ελέγχου.
   Επαναλάβετε τα βήματα 3) έως 6) μέχρι να ικανοποιηθούν οι συνθήκες που αναφέρονται στο βήμα 5).
   Η διάσταση θα αλλάξει κατά περίπου 0,1 mm αλλάζοντας την τιμή κατά ένα.
   Κύρια κατεύθυνση σάρωσης: Η θέση εκτύπωσης μετακινείται προς την πίσω πλευρά καθώς αυξάνεται η τιμή ρύθμισης.
   Δευτερεύουσα κατεύθυνση σάρωσης: Η θέση εκτύπωσης μετακινείται προς την άκρη της διαδρομής της κατεύθυνσης μεταφοράς χαρτιού καθώς αυξάνεται η τιμή ρύθμισης.

	Αρ.	Στοιχείο	Δίσκος προορισμού
Θέση εκτύπωσης προς κύρια κατεύθυνση σάρωσης	4	MAIN-MFT	Δίσκος χειροκίνητης τροφοδοσίας
	5	MAIN-CSI	Δίσκος 1
	6	MAIN-CS2	Δίσκος 2
	7	MAIN-CS3	Δίσκος 3
	8	MAIN-CS4	Δίσκος 4
	9	MAIN-ADU	Πλευρά 2 για εκτύπωση διπλής όψης
Θέση εκτύπωσης προς δευτερεύουσα κατεύθυνση σάρωσης	10	SUB-MFT	Δίσκος χειροκίνητης τροφοδοσίας
	11	SUB-CSI	Δίσκος 1
	12	SUB-CS2	Δίσκος 2
	13	SUB-CS3	Δίσκος 3
	14	SUB-CS4	Δίσκος 4
	15	SUB-ADU	Πλευρά 2 για εκτύπωση διπλής όψης
Κύρια κατεύθυνση σάρωσης	2	MAIN-STD	Όλοι οι δίσκοι
Θέση εκτύπωσης προς δευτερεύουσα κατεύθυνση σάρωσης	3	SUB-STD	Όλοι οι δίσκοι

Σημείωση
Τα στοιχεία ρύθμισης "2: MAIN-STD" και "3: SUB-STD" είναι για να αλλάξετε όλες τις θέσεις εκτύπωσης.
Εκτελέστε τα εάν είναι απαραίτητη η ρύθμιση όλων των δίσκων μετά την αντικατάσταση του LSU κ.λπ.
(Μόνο δίσκος τροφοδοσίας χαρτιού 500 φύλλων)
Εάν η παραπάνω διαδικασία δεν δώσει ένα ικανοποιητικό αποτέλεσμα ρύθμισης, κάντε την ακόλουθη ρύθμιση.

6. Χαλαρώστε τις βίδες ρύθμισης εκτός κέντρου του δίσκου τροφοδοσίας χαρτιού (2 τεμ.) στο κεντρικό τμήμα της πλάκας ανύψωσης του δίσκου τροφοδοσίας χαρτιού και αλλάξτε τη θέση της μονάδας ταχυτήτων στην κατεύθυνση του μπροστινού/πίσω πλαισίου.
   Επαναλάβετε τις διαδικασίες ρύθμισης από το 3).


BP-CS11 (Δίσκος τροφοδοσίας χαρτιού 500 ΦΥΛΛΩΝ), BP-DE11 (ΒΑΣΗ/Συρτάρι χαρτιού 2x500 ΦΥΛΛΩΝ)

Ξεπακετάρισμα

1. Έλεγχος συσκευασμένων αντικειμένων

BP-CS11

BP-DE11

ΟΧΙ.	Όνομα	Ποσότητα
1	Βίδες στερέωσης (M3x6 S-tyte)	2
2	Βίδες στερέωσης (M4x8 S-tyte)	4
3	Βίδες στερέωσης (M4x12 P-tyte)	6
4	Ετικέτα ένδειξης μεγέθους	1
5	Βάση άκρης	1
6	Πλάκα	4
7	Κάλυμμα καλωδίωσης	1
8	Μονάδα κίνησης σύνδεσης	1
9	Βίδες στερέωσης (M4x12 P-tyte)	10
10	Πλάκα	4
II	Ετικέτα ένδειξης μεγέθους	2
12	Καλωδίωση	1
13	Βίδες στερέωσης (M3x6 S-tyte)	1

2. Αφαίρεση της ταινίας στερέωσης και του προστατευτικού υλικού
   1. Αφαίρεση του δίσκου τροφοδοσίας χαρτιού 500 φύλλων.
      BP-CS11

   2. Αφαίρεση της βάσης/συρταριού χαρτιού 2x500 φύλλων.
      BP-DE11


3. Αφαίρεση της ταινίας στερέωσης και του προστατευτικού υλικού
   1. Αφαιρέστε το δίσκο τροφοδοσίας χαρτιού 500 φύλλων από την σακούλα πολυαιθυλενίου και αφαιρέστε την ταινία στερέωσης και το προστατευτικό υλικό.


      Επειδή το πίσω περίβλημα δεν έχει βιδωθεί, αφαιρέστε την ταινία και κρατήστε το πίσω περίβλημα μακριά από παιδιά.


2. Αφαιρέστε τη βάση/συρτάρι χαρτιού 2x500 φύλλων από την σακούλα πολυαιθυλενίου και αφαιρέστε την ταινία στερέωσης και το προστατευτικό υλικό.



   Επειδή το πίσω περίβλημα δεν έχει βιδωθεί, αφαιρέστε την ταινία και κρατήστε το πίσω περίβλημα μακριά από παιδιά.


Εγκατάσταση

<Προφυλάξεις για την εγκατάσταση>
Πριν από την εκτέλεση της εγκατάστασης, ελέγξτε για να επιβεβαιώσετε ότι η λυχνία δεδομένων από κάτω δεν είναι αναμμένη ή αναβοσβήνει.

1. Απενεργοποιήστε την τροφοδοσία της κύριας μονάδας
   1. Ελέγξτε για να επιβεβαιώσετε ότι ο πίνακας λειτουργίας είναι απενεργοποιημένος και, στη συνέχεια, απενεργοποιήστε το διακόπτη τροφοδοσίας.
   2. Αποσυνδέστε το φις τροφοδοσίας από την πρίζα.
2. Εγκαταστήστε την κύρια μονάδα στο BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Χρησιμοποιήστε τη μυϊκή δύναμη δύο ατόμων για να σηκώσετε την κύρια μονάδα.

   Τοποθετήστε απαλά την κύρια μονάδα στην προαιρετική κασέτα, ευθυγραμμίζοντας και εισάγοντας τα 3 στηρίγματα εντοπισμού της προαιρετικής θήκης στις οπές εντοπισμού στο κάτω μέρος της κύριας μονάδας.


Σημείωση
Η κύρια μονάδα δεν μπορεί να συνδεθεί απευθείας στο BP-DE11 με BP- 20M22/BP-20M24/BP-20M24L.

1. Αφαιρέστε τη θήκη της κύριας μονάδας.

2. Αφαιρέστε το πίσω κάλυμμα του BP-CS11

3. Τοποθετήστε την κύρια μονάδα στο BP-CS11.
   Δώστε προσοχή στη θέση του αφεντικού που είναι το τμήμα σύνδεσης του BP-CS11.
   * Το BP-DE11 δεν μπορεί να συνδεθεί στην κύρια μονάδα.

   Κατεβάστε το κύριο σώμα ίσια.


4. Τραβήξτε έξω τη θήκη του BP-CS11.

5. Αφαιρέστε τις βίδες και το πίσω κάλυμμα.


6. Ευθυγραμμίστε τις αριστερές και δεξιές συνδετικές πλάκες με τις οπές βιδών στο σώμα και στερεώστε τις με βίδες.

7. Συνδέστε τη βάση άκρης στον κύριο σκελετό.


8. Αφαιρέστε τις βίδες.
   Να είστε προσεκτικοί με τις διαφορετικές βίδες πάνω και κάτω.

9. Περάστε την καλωδίωση του BP-CS11 στη βάση άκρης.


10. Περάστε την καλωδίωση του BP-CS11 στο κάλυμμα καλωδίωσης. Στη συνέχεια, λυγίστε και αγκιστρώστε το κάλυμμα καλωδίωσης όπως φαίνεται στην εικόνα για να καλύψετε την καλωδίωση.

11. Στερεώστε το κάλυμμα καλωδίωσης που καλύπτει την καλωδίωση στο PWB υψηλής τάσης με τις βίδες.


12. Περάστε την καλωδίωση του BP-CS11 στους σφιγκτήρες καλωδίων και συνδέστε την καλωδίωση στο MFPC PWB όπως φαίνεται στην εικόνα.
    Στη συνέχεια, στερεώστε τους σφιγκτήρες καλωδίων στο μηχάνημα όπως φαίνεται στην εικόνα.

13. Στερεώστε τη μονάδα κίνησης σύνδεσης στην κύρια μονάδα με τη βίδα.
    Σημείωση
    Προσέξτε να μην δαγκώσετε την καλωδίωση κατά την εγκατάσταση.


14. Επιστρέψτε το πίσω κάλυμμα στην κύρια μονάδα και το BP-CS11.

15. Επιστρέψτε τη θήκη στην κύρια μονάδα.


16. Συνδέστε το φύλλο εμφάνισης μεγέθους στη θήκη και επιστρέψτε τη θήκη στο BP-CS11.

17. Αφού εγκαταστήσετε το γραφείο, κάντε τις ρυθμίσεις.

3. Εγκαταστήστε το BP-CS11 στο BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Σημείωση
   Η κύρια μονάδα δεν μπορεί να συνδεθεί απευθείας στο BP-DE11 με 20M22/BP-20M24/BP-20M24L.
   1. Τοποθετήστε το BP-CS11 στο BP-DE11.

   2. Αφαιρέστε τη θήκη BP-CS11 και την άνω θήκη BP-DE11.

   3. Ευθυγραμμίστε τις αριστερές και δεξιές συνδετικές πλάκες με τις οπές βιδών στο σώμα και στερεώστε τις με βίδες. Στερεώστε το BP-CS11 και το BP-DE11 με βίδες.

   4. Κόψτε την περιοχή που φαίνεται στην παρακάτω εικόνα. (BP-CS11).


5. Τοποθετήστε την κύρια μονάδα στο BP-CS11 και το BP-DE11.
   *Αναφορά: Τοποθετήστε την κύρια μονάδα στο BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Περάστε το στρογγυλό τερματικό μέσα από την τρύπα. Συνδέστε το στρογγυλό τερματικό με τη βίδα.
   (Συσκευασμένα είδη Νο. 13)

7. Συνδέστε την καλωδίωση στο PWB ελέγχου γραφείου όπως φαίνεται στην εικόνα.

8. Περάστε την καλωδίωση μέσα από την τρύπα.

9. Συνδέστε την καλωδίωση στο κύριο σώμα MFPC PWB και εκτελέστε την επεξεργασία καλωδίων.
   (Η πλευρά του κύριου σώματος έχει την ίδια διαδρομή με το BP-CS11)

10. Επιστρέψτε το πίσω κάλυμμα στην κύρια μονάδα, το BP-CS11I και το BP- DE11.

11. Επιστρέψτε τη θήκη στην κύρια μονάδα, το BP-CS11 και το BP-DE11.

12. Συνδέστε το φύλλο εμφάνισης μεγέθους στη θήκη και επιστρέψτε τη θήκη στο BP-CS11 και το BP-DE11.

13. Αφού εγκαταστήσετε το γραφείο, κάντε τις ρυθμίσεις.


4. Εγκαταστήστε την κύρια μονάδα στο BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Μόνο για Ταϊλάνδη))

   Χρησιμοποιήστε τη μυϊκή δύναμη δύο ατόμων για να σηκώσετε την κύρια μονάδα.

   Τοποθετήστε απαλά την κύρια μονάδα στην προαιρετική κασέτα, ευθυγραμμίζοντας και εισάγοντας τα 3 στηρίγματα εντοπισμού της προαιρετικής θήκης στις οπές εντοπισμού στο κάτω μέρος της κύριας μονάδας.

   1. Η μέθοδος εγκατάστασης είναι ίδια με την B.
   2. Η μέθοδος σύνδεσης καλωδίωσης είναι ίδια με την C.
      *Το κάλυμμα καλωδίωσης είναι συνδεδεμένο στο κύριο σώμα.
   3. Αφού εγκαταστήσετε το γραφείο, κάντε τις ρυθμίσεις.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Ξεπακετάρισμα

Αποσυσκευάστε τη συσκευασία και ελέγξτε για να επιβεβαιώσετε ότι παρέχονται όλα τα μέρη.

ΑΡΙΘ.	Όνομα	Ποσότητα
		BP-DS13	BP-DS12
1	Βίδες στερέωσης (M4x10 S-tyte)	2	4
2	Βίδες στερέωσης (M4x10 P-tyte)	4	4
3	Εμπρόσθια πλάκα στερέωσης Αρ.	Όχι	1
4	Εμπρόσθια πλάκα στερέωσης Δεξ.	Όχι	1
5	Πίσω πλάκα στερέωσης	2	2

Εγκατάσταση

Σημείωση
Η σύνδεση με την κύρια μονάδα είναι η ίδια με την παρακάτω.

1. Αφαιρέστε το δίσκο της BP-CS11 ή της κύριας μονάδας.


2. Τοποθετήστε το BP-CS11 ή την κύρια μονάδα στη βάση. Τοποθετήστε τις ακίδες τοποθέτησης της βάσης (2 σημεία) με τις οπές τοποθέτησης του BP-CS11.

3. Στερεώστε τη βάση με το BP-CS11 με τη βίδα στερέωσης.



4. Στερεώστε το δίσκο του BP-CS11.

5. Στερεώστε το πίσω κάλυμμα του BP-CS11.

6. Περιστρέψτε τους ρυθμιστές για να στερεώσετε το μηχάνημα στην επιφάνεια του δαπέδου ώστε να μην μετακινηθεί το μηχάνημα. Συνδεθείτε με το BP-DS13
   Συνδεθείτε με το BP-DS13

   Συνδεθείτε με το BP-DS12


Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Sharp BP-20M22, BP-20M24, BP-20M31

Διαθέσιμες γλώσσες
