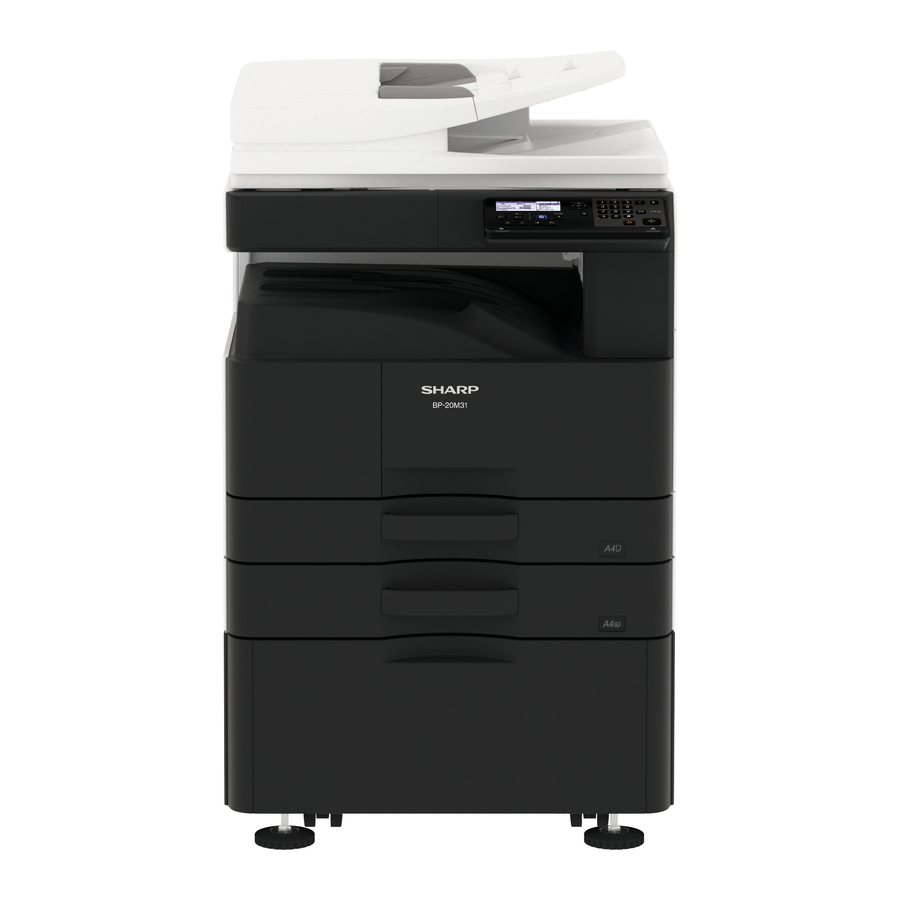

Manuale Sharp BP-20M22, BP-20M24, BP-20M31

CONFIGURAZIONE

Configurazioni del sistema

Le parti contrassegnate con "" sono importanti per mantenere la sicurezza del set. Assicurarsi di sostituire queste parti con quelle specificate per mantenere la sicurezza e le prestazioni del set.

1. Macchina modello 22cpm/24cpm

2. Macchina modello 28cpm/31cpm


UNITÀ PRINCIPALE

Disimballaggio

1. Disimballaggio

Modello OC

1. Rimuovere la scatola di imballaggio.

2. Rimuovere il materiale di imbottitura e i sacchetti di plastica.


Modello standard da 500 fogli x 1

1. Rimuovere la scatola di imballaggio.

2. Rimuovere il materiale di imbottitura e i sacchetti di plastica.


Modello standard da 500 fogli x 2

1. Rimuovere la scatola di imballaggio.

2. Rimuovere il materiale di imbottitura e i sacchetti di plastica.


2. Nastro di fissaggio e materiale di protezione

Modello OC

Modello standard da 500 fogli x 1

Modello standard da 500 fogli x 2

3. Controllo degli articoli imballati


No.	Nome delle parti	Quantità	Osservazioni
1	Cavo CA	1
2	Sviluppatore	1	BP-20M22/ 20M24/
3	Cartuccia toner	1	Solo 21M22
2	Sviluppatore	No	Solo BP-20M28/ 20M31
3	Cartuccia toner	No
4	Manuale	1
5	CD-ROM	1	Solo Asia
6	Guida introduttiva	1
7	Foglio di protezione	1
8	Detergente per vetri	1

4. Sblocco

(1) Rilascio del materiale di imbottitura RSPF.

1. Rimuovere il materiale di imbottitura RSPF.


(2) Sblocco dello scanner (unità specchio 2/3)

1. Rimuovere la vite di fissaggio dell'unità ottica e rimuovere l'etichetta della nota.


2. Fissare il foglio di protezione.

3. La vite di fissaggio è necessaria quando si trasporta la macchina. Conservarla nel vassoio.



(3) Sblocco della piastra di rotazione del vassoio

1. Estrarre il vassoio e rimuovere il materiale di fissaggio della piastra di rotazione e l'etichetta della nota del vassoio.
   VASSOIO DI ALIMENTAZIONE CARTA DA 250 FOGLI


   VASSOIO DI ALIMENTAZIONE CARTA DA 500 FOGLI
   Fissare il materiale di fissaggio rimosso nella posizione mostrata in figura per la conservazione (solo vassoio di alimentazione carta da 500 fogli).


(4) Rimozione del foglio di protezione del tamburo.

1. Aprire lo sportello destro ed estrarre il distanziale di trasferimento dall'unità sportello laterale.


Installazione

<Nota prima dell'installazione>
* Quando si collega l'unità principale con il cassetto carta opzionale, disimballare e installare prima il cassetto carta, quindi disimballare l'unità principale e posizionare saldamente l'unità principale sul cassetto carta prima di installare l'unità principale.

1. Installazione dello sviluppatore

Fare attenzione a non lasciare impronte digitali o sporco di olio sulla superficie del rullo. Non tenere saldamente l'alloggiamento adiacente al rullo DV.

1. Aprire il vassoio bypass e aprire il coperchio laterale.


2. Aprire il coperchio anteriore.


3. Rimuovere il connettore.
   Allentare la vite di fissaggio dell'unità di sviluppo ed estrarre l'unità di sviluppo.

4. Rimuovere le viti.

5. Rimuovere il coperchio superiore DV.

6. Ruotando il rullo MG nella direzione della freccia, versare uniformemente lo sviluppatore nel serbatoio dello sviluppatore in modo da non farlo traboccare.
   * Agitare a sufficienza il sacchetto dello sviluppatore prima di aprirlo.


7. Fissare il coperchio superiore DV.


8. Serrare le viti.

   * Verificare che la guarnizione DV sia priva di sviluppatore. Se lo sviluppatore è attaccato alla guarnizione DV, pulirla.
   * Dopo aver caricato lo sviluppatore, non inclinare o agitare la cartuccia dello sviluppatore.
   * Verificare che entrambe le estremità delle guarnizioni DV non siano inserite nel coperchio dello sviluppatore.
9. Fissare l'unità di sviluppo all'unità principale.

10. Fissare l'unità di sviluppo con la vite. Collegare il cablaggio dell'unità di sviluppo alla macchina.


SIMULAZIONE

Generale e scopo

La modalità di simulazione ha le seguenti funzioni, per visualizzare lo stato operativo della macchina, identificare la posizione del problema e le cause in una fase precedente e per impostare e regolare efficientemente la macchina per una migliore funzionalità.

1. Varie regolazioni Varie regolazioni
2. Impostazione delle specifiche e delle funzioni
3. Annullamento dei problemi
4. Controllo del funzionamento
5. Controllo dei contatori, impostazione della cancellazione
6. Controllo dei dati delle condizioni operative della macchina (cronologia), cancellazione
7. Vari (regolazioni, impostazioni, funzionamento, contatori, ecc.) trasporto dati.

Le procedure operative e le visualizzazioni dipendono dalla progettazione del pannello operativo della macchina.

Avvio della simulazione

1. Accesso alla modalità di simulazione
   1. Macchina in modalità Copia: tasto [#] -> tasto [*] -> tasto [C] -> tasto [*] -> Pronta per l'immissione del codice principale della simulazione.

   2. Immissione di un codice principale con il tastierino numerico -> tasto START ON.
   3. Immissione di un codice secondario con il tastierino numerico -> tasto START ON.
   4. Selezionare una voce con il tasto freccia.
   5. La macchina entra nella modalità corrispondente alla voce selezionata.
      Premere il tasto [START] per avviare l'operazione di simulazione,
      Per annullare la modalità di simulazione corrente e modificare il codice principale e il codice secondario, premere il tasto [STOP].
2. Annullamento della modalità di simulazione per tornare alla modalità normale
   1. Premere il tasto [CA].

      Non spegnere l'alimentazione quando la macchina è in modalità di simulazione.
      Se l'interruttore di alimentazione viene spento in modalità di simulazione, potrebbe verificarsi un malfunzionamento. In questo caso, spegnere/accendere l'alimentazione principale.

2. Installazione della cartuccia del toner
   1. Estrarre la nuova cartuccia del toner dalla scatola. Afferrare la cartuccia su entrambi i lati e agitarla orizzontalmente quattro o cinque volte.

   2. Inserire la cartuccia del toner lungo le guide fino a quando non si blocca in posizione spingendo la leva di sblocco Se sulla cartuccia del toner è presente sporco o polvere, rimuoverla prima di installare la cartuccia.

3. Impostazione del livello di controllo del riferimento della densità del toner
   1. Con il coperchio anteriore aperto, accendere la macchina e inserire SIM25-02.
      NOTA: quando la macchina non è in modalità di simulazione, se il coperchio anteriore è chiuso e la macchina è accesa, si verifica il codice di errore F2-40 a causa della mancata esecuzione di SIM25-02 solo per il tempo di impostazione iniziale. Pertanto, se il codice di errore F2-40 si verifica a causa della mancata esecuzione di SIM25-02, eseguire nuovamente SIM25-02 secondo la procedura normale (basata su C-I,2,3) solo per il tempo di impostazione iniziale.
      * È necessario installare la cartuccia del toner per avviare questa simulazione.
   2. Chiudere l'armadio anteriore.
   3. Dopo aver selezionato K con "I" del tasto "10", premere il tasto [START] ed eseguire SIM25-02.
      NOTA: sono necessari circa 2 minuti per eseguire completamente SIM25-02.
      Durante l'esecuzione di questa simulazione, il coperchio anteriore non deve essere aperto e l'alimentazione della macchina non deve essere spenta.
   4. Confermare che venga visualizzato "COMPLETE". [Voci di conferma]
      • Viene visualizzato COMPLETE.
      • Non è presente alcun errore (EE-EL, EE-EU, EE-EC).
      • Verificare che non vi siano rumori anomali nel processo un.

4. Impostazione del vassoio

(1) Impostazione predefinita del vassoio

1. Premere il tasto [FUNZIONE SPECIALE].


2. Selezionare "System Settings" (Impostazioni di sistema) con il tasto [] e premere il tasto [OK].
3. Immettere il codice PIN dell'amministratore con i tasti numerici. "00000"
   • " * " viene visualizzato per ogni cifra immessa.
   • Viene visualizzata la schermata di selezione della modalità.
4. Selezionare [COPY] con il tasto [].
5. Premere il tasto [OK].
6. Selezionare [Default Tray Setting] (Impostazione predefinita del vassoio) con il tasto [ ] key.
7. Premere il tasto [OK] e seguire le istruzioni nella schermata di impostazione.
8. Selezionare il vassoio desiderato con il tasto [ ] key.
9. Premere il tasto [OK].

(2) Modifica dell'impostazione del formato carta di un vassoio

1. Premere il tasto [FUNZIONE SPECIALE].
2. Premere il tasto [ ] per selezionare "Paper Size Set" (Imposta formato carta)
3. Premere il tasto [ ] per selezionare il vassoio carta per il quale si sta modificando il formato carta.
4. Premere il tasto [] e premere i tasti [ ] per selezionare il formato carta.
5. Premere il tasto [OK].

(3) Modifica del tipo di carta di un vassoio

1. Premere il tasto [FUNZIONE SPECIALE].
2. Premere il tasto [ ] per selezionare "Paper Type Set" (Imposta tipo carta)
3. Selezionare il vassoio con il tasto [ ] e premere il tasto [OK].
4. Selezionare il tipo di carta desiderato e premere il tasto [OK].

(4) Impostazione del formato del vassoio

1. Estrarre il vassoio carta. Estrarre delicatamente il vassoio fino all'arresto. Se nel vassoio è rimasta della carta, rimuoverla.


2. Regolare le piastre di guida A e B stringendo le leve di blocco e facendole scorrere per far corrispondere le dimensioni verticali e orizzontali della carta da caricare. Le piastre di guida della carta A e B possono scorrere, far scorrere ogni piastra di guida stringendo la leva di blocco.


Nota: Rimuovere la piastra divisoria. Spostare completamente la piastra divisoria sul lato dell'apertura di alimentazione della carta (lato destro) e tirare verso l'alto per rimuoverla. Inserire la piastra divisoria rimossa in A.

5. Impostazione delle specifiche

Utilizzare la simulazione 26-6 per impostare la destinazione delle macchine.

SIM	N.	Contenuto
26	6	Utilizzato per impostare la destinazione.

Dopo aver completato le impostazioni di destinazione, modificare i valori impostati per personalizzare le seguenti impostazioni.

SIM	N.	Contenuto
26	5	Utilizzato per impostare la modalità di conteggio del contatore totale e del contatore di manutenzione.
	18	Utilizzato per impostare SÌ/NO della modalità di risparmio del toner.

Controllo qualità dell'immagine

1. Elementi di esecuzione

Eseguire le seguenti operazioni.

N.	Elemento	SIM
1	Copia del controllo del bilanciamento del grigio e della densità	-
2	Controllo del bilanciamento del grigio/densità della stampante	64-5

Quando si riscontrano difetti in un'immagine in base ai contenuti sopra menzionati, eseguire le seguenti operazioni e verificare l'immagine.

N.	Elemento	SIM
3	Regolazione del bilanciamento del grigio della copia (regolazione manuale)	46-16
4	Regolazione del bilanciamento del grigio della stampante (regolazione manuale)	67-25
5	Regolazione della posizione fuori centro dell'immagine di stampa/scansione, bordo anteriore	50-10

2. Descrizione

(1) Copia del metodo di controllo del bilanciamento del grigio e della densità 1

Eseguire una copia del grafico di prova del grigio (UKOG-0162FCZZ) per verificare se il bilanciamento/la densità del grigio è appropriato.

1. Punti da notare per la verifica della densità per la modalità di copia in bianco e nero
   Utilizzare il grafico di prova del grigio (UKOG-0162FCZZ), impostare Esposizione su "3" (3) in modalità Testo/Foto stampata ed eseguire una copia per verificare la densità. Tutte le regolazioni del bilanciamento del grigio in modalità di regolazione utente devono essere impostate su predefinito (centrale).
   Verifica utilizzando un grafico di prova per il grigio (UKOG-0162FCZZ)
   Verificare se le seguenti condizioni sono soddisfatte quando si verifica la densità di un grafico di prova per il grigio per la copia.


(2) Metodo di controllo del bilanciamento del grigio/densità della stampante
Eseguire SIM 64-5 per stampare il modello di prova di stampa.

La densità di stampa deve cambiare gradualmente da più chiara a più scura. Assicurarsi che la densità non si sposti in senso opposto. Il livello di densità di tutti i colori deve essere uguale.

(3) Regolazione del bilanciamento del grigio della copia (regolazione manuale)
Serve per regolare la densità di ogni livello per la copia in B/N.
Questa regolazione è necessaria nei seguenti casi:

• La densità della copia automatica in B/N non è appropriata.

1. Entrare in modalità Simulazione 46-16.
2. Selezionare il livello di densità (punto) per la regolazione utilizzando i tasti [ ]. Immettere il valore di regolazione utilizzando i tasti numerici.

Elemento	Display	Descrizione	Valore minimo	Valore massimo	Valore predefinito
K	POINTI K- POINT17 K	Punto 1 - Punto 17	1	255	128

3. Premere il tasto [OK] (per memorizzare il valore impostato). Aumentare il valore di regolazione per aumentare la densità, diminuire il valore per diminuire la densità.
4. Premendo il tasto [Start] (Avvio) si stamperà il modello di regolazione. Sebbene sia possibile verificare la densità ad ogni livello di densità (punto) facendo riferimento a questo modello, è meglio fare una copia e verificare il risultato.
5. Fare una copia e verificare il risultato della regolazione. Passare dalla modalità simulazione alla modalità copia avanti e indietro per effettuare una regolazione facendo riferimento all'immagine di copia effettiva. Ripetere questa procedura finché l'immagine di copia non è soddisfacente.

(4) Regolazione del bilanciamento del grigio della stampante (regolazione manuale)

1. Entrare in modalità Simulazione 67-25.
2. Selezionare il colore utilizzando il tasto [10].
3. Immettere il valore di regolazione utilizzando il tasto [10]. E premere il tasto [OK] (OK). L'intervallo del valore di regolazione disponibile è compreso tra 1 e 255. Aumentare il valore di regolazione per aumentare la densità, diminuire il valore per diminuire la densità.
   Ripetere i passaggi da 2) a 3) fino a quando la regolazione non è soddisfacente.
   (Fare riferimento alla sezione per la verifica del bilanciamento e della densità del colore per la stampa)


(5) Regolazione della posizione fuori centro dell'immagine di stampa/scansione, bordo anteriore

1. Regolazione dell'ingrandimento dell'immagine di stampa (direzione di scansione principale)
   1. Entrare in modalità Simulazione 50-10.
   2. Caricare carta A4 (Ilx8.5) o A3 (Ilx17) in un vassoio carta.
   3. Selezionare il vassoio carta con la carta caricata al punto 2) utilizzando i tasti [T II.
   4. Premere il tasto [Start] (Avvio). Verrà stampato il modello di controllo.
   5. Verificare se la dimensione del modello di controllo stampato è 240±1,2 mm.

      Eseguire il passaggio seguente se il risultato non è soddisfacente:
   6. Modificare l'elemento di impostazione 1: BK-MAG. (BK-MAG).
      La lunghezza cambierà di 0,1 mm cambiando il valore di uno. Aumentare il valore per aumentare l'ingrandimento verso la direzione di scansione principale per l'immagine BK. Diminuire il valore per diminuire l'ingrandimento. Ripetere i passaggi da 2) a 6) fino ad ottenere un risultato soddisfacente
2. Regolazione della posizione dell'immagine di stampa (direzione di scansione principale, direzione di scansione secondaria)

Nota
Assicurarsi che il seguente elemento sia in condizioni adeguate prima della regolazione:

• ADJ 3-A Regolazione dell'ingrandimento dell'immagine di stampa (direzione di scansione principale)

1. Entrare in modalità Simulazione 50-10.
2. Caricare carta A4 (Ilx8.5) o A3 (Ilx17) in un vassoio carta.
3. Premere il tasto [Start] (Avvio). Verrà stampato il modello di controllo
4. Verificare l'immagine sul modello di controllo e vedere se gli elementi sottostanti sono al valore standard.

	Descrizione	Valore di regolazione standard
X	Area vuota sul bordo anteriore	4,0±1,Omm
Y	Area vuota sul bordo di uscita	Da 1,0 mm a 5,0 mm
Z1/Z2	Area vuota sulla parte anteriore/posteriore	Totale 4,0±2,0 mm

* Il vuoto per Z1 e Z2 deve essere di 1 mm o più su entrambi i lati. Eseguire il passaggio seguente se il risultato non è soddisfacente:

5. Modificare il valore di regolazione, premere il tasto [Start] (Avvio) e stampare il modello di controllo.
   Ripetere i passaggi da 3) a 6) fino a quando non sono soddisfatte le condizioni elencate al passaggio 5).
   La dimensione cambierà di circa. 0,1 mm cambiando il valore di uno.
   Direzione di scansione principale: la posizione di stampa si sposta verso il lato posteriore all'aumentare del valore di regolazione.
   Direzione di scansione secondaria: la posizione di stampa si sposta verso il bordo di uscita della direzione di trasporto della carta all'aumentare del valore di regolazione.

	N.	Elemento	Vassoio di destinazione
Posizione di stampa verso direzione di scansione principale	4	MAIN-MFT	Vassoio di alimentazione manuale
	5	MAIN-CSI	Vassoio 1
	6	MAIN-CS2	Vassoio 2
	7	MAIN-CS3	Vassoio 3
	8	MAIN-CS4	Vassoio 4
	9	MAIN-ADU	Lato 2 per la stampa fronte-retro
Posizione di stampa verso la direzione di scansione secondaria	10	SUB-MFT	Vassoio di alimentazione manuale
	11	SUB-CSI	Vassoio 1
	12	SUB-CS2	Vassoio 2
	13	SUB-CS3	Vassoio 3
	14	SUB-CS4	Vassoio 4
	15	SUB-ADU	Lato 2 per la stampa fronte-retro
Direzione di scansione principale	2	MAIN-STD	Tutti i vassoi
Posizione di stampa verso la direzione di scansione secondaria	3	SUB-STD	Tutti i vassoi

Nota
Gli elementi di impostazione "2: MAIN-STD (MAIN-STD)" e "3: SUB-STD (SUB-STD)" servono per modificare tutte le posizioni di stampa.
Eseguirli se è necessaria la regolazione di tutti i vassoi dopo la sostituzione di LSU, ecc.
(Solo vassoio di alimentazione carta da 500 fogli)
Se la procedura sopra indicata non fornisce un risultato di regolazione soddisfacente, effettuare la seguente regolazione.

6. Allentare le viti di regolazione fuori centro del vassoio di alimentazione carta (2 pz.) nella sezione centrale della piastra di sollevamento del vassoio di alimentazione carta e modificare la posizione dell'unità ingranaggi nella direzione anteriore/posteriore del telaio.
   Ripetere le procedure di regolazione dal 3).


BP-CS11 (VASSOIO DI ALIMENTAZIONE CARTA DA 500 FOGLI), BP-DE11 (SUPPORTO/CASSETTO CARTA DA 2x500 FOGLI)

Disimballaggio

1. Controllo degli articoli imballati

BP-CS11

BP-DE11

N.	Nome	Quantità
1	Viti di fissaggio (M3x6 S-tyte)	2
2	Viti di fissaggio (M4x8 S-tyte)	4
3	Viti di fissaggio (M4x12 P-tyte)	6
4	Etichetta di indicazione delle dimensioni	1
5	Supporto per bordi	1
6	Piastra	4
7	Coperchio del cablaggio	1
8	Unità di trasmissione di connessione	1
9	Viti di fissaggio (M4x12 P-tyte)	10
10	Piastra	4
II	Etichetta di indicazione delle dimensioni	2
12	Cablaggio	1
13	Viti di fissaggio (M3x6 S-tyte)	1

2. Rimozione del nastro di fissaggio e del materiale di protezione
   1. Rimozione del vassoio di alimentazione carta da 500 fogli.
      BP-CS11

   2. Rimozione del supporto/cassetto carta da 2x500 fogli.
      BP-DE11


3. Rimozione del nastro di fissaggio e del materiale di protezione
   1. Rimuovere il vassoio di alimentazione carta da 500 fogli dal sacchetto di polietilene e rimuovere il nastro di fissaggio e il materiale di protezione.


      Poiché il cabinet posteriore non è stato avvitato, rimuovere il nastro e tenere il cabinet posteriore fuori dalla portata.


2. Rimuovere il supporto/cassetto carta da 2x500 fogli dal sacchetto di polietilene e rimuovere il nastro di fissaggio e il materiale di protezione.



   Poiché il cabinet posteriore non è stato avvitato, rimuovere il nastro e tenere il cabinet posteriore fuori dalla portata.


Installazione

<Precauzioni per l'installazione>
Prima di eseguire l'installazione, verificare che la spia dati sottostante non sia accesa o lampeggiante.

1. Spegnere l'alimentazione dell'unità principale
   1. Verificare che il pannello operativo sia spento e quindi spegnere l'interruttore di alimentazione.
   2. Scollegare la spina di alimentazione dalla presa di corrente.
2. Installare l'unità principale sul BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Utilizzare la forza di due persone per sollevare l'unità principale.

   Posizionare delicatamente l'unità principale sulla cassetta opzionale, allineando e inserendo i 3 bossoli di posizionamento del vassoio opzionale nei fori di posizionamento sul fondo dell'unità principale.


Nota
L'unità principale non può essere collegata direttamente a BP-DE11 con BP-20M22/BP-20M24/BP-20M24L.

1. Rimuovere il vassoio dell'unità principale.

2. Rimuovere il coperchio posteriore di BP-CS11

3. Posizionare l'unità principale in BP-CS11.
   Prestare attenzione alla posizione del bossolo che è la parte di collegamento di BP-CS11.
   * BP-DE11 non può essere collegato all'unità principale.

   Abbassare il corpo principale in linea retta.


4. Estrarre il vassoio di BP-CS11.

5. Rimuovere le viti e il coperchio posteriore.


6. Allineare le piastre di collegamento sinistra e destra con i fori delle viti sul corpo e fissarle con le viti.

7. Fissare il supporto per bordi al telaio principale.


8. Rimuovere le viti.
   Prestare attenzione alle diverse viti sulla parte superiore e inferiore.

9. Passare il cablaggio di BP-CS11 al supporto per bordi.


10. Passare il cablaggio di BP-CS11 al coperchio del cablaggio. Quindi, piegare e agganciare il coperchio del cablaggio come mostrato nella figura per coprire il cablaggio.

11. Fissare il coperchio del cablaggio che copre il cablaggio al PWB ad alta tensione con le viti.


12. Passare il cablaggio di BP-CS11 alle selle dei cavi e collegare il cablaggio al MFPC PWB come mostrato nella figura.
    Quindi, fissare le selle dei cavi alla macchina come mostrato nella figura.

13. Fissare l'unità di trasmissione di connessione all'unità principale con la vite.
    Nota
    Prestare attenzione a non mordere il cablaggio durante l'installazione.


14. Riposizionare il coperchio posteriore sull'unità principale e sul BP-CS11.

15. Riposizionare il vassoio sull'unità principale.


16. Fissare il foglio di visualizzazione delle dimensioni al vassoio e riposizionare il vassoio sul BP-CS11.

17. Dopo aver installato la scrivania, effettuare le regolazioni.

3. Installare il BP-CS11 sul BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Nota
   L'unità principale non può essere collegata direttamente a BP-DE11 con 20M22/BP-20M24/BP-20M24L.
   1. Posizionare BP-CS11 su BP-DE11.

   2. Rimuovere il vassoio BP-CS11 e il vassoio superiore BP-DE11.

   3. Allineare le piastre di collegamento sinistra e destra con i fori delle viti sul corpo e fissarle con le viti. Fissare il BP-CS11 e il BP-DE11 con le viti.

   4. Tagliare l'area mostrata nella figura seguente. (BP-CS11).


5. Posizionare l'unità principale in BP-CS11 e BP-DE11.
   *Riferimento: Installare l'unità principale sul BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)


6. Passare il terminale rotondo attraverso il foro. Fissare il terminale rotondo con la vite.
   (Articoli imballati n. 13)

7. Collegare il cablaggio al PWB di controllo della scrivania come mostrato nella figura.

8. Passare il cablaggio attraverso il foro.

9. Collegare il cablaggio al corpo principale MFPC PWB ed eseguire l'elaborazione dei cavi.
   (Il lato del corpo principale ha lo stesso percorso di BP-CS11)

10. Riposizionare il coperchio posteriore sull'unità principale, sul BP-CS11I e sul BP-DE11.

11. Riposizionare il vassoio sull'unità principale, sul BP-CS11 e sul BP-DE11.

12. Fissare il foglio di visualizzazione delle dimensioni al vassoio e riposizionare il vassoio sul BP-CS11 e sul BP-DE11.

13. Dopo aver installato la scrivania, effettuare le regolazioni.


4. Installare l'unità principale sul BP-DE11
   (BP-20M28/BP-20M31 e BP-21M22 (solo per la Thailandia))

   Utilizzare la forza di due persone per sollevare l'unità principale.

   Posizionare delicatamente l'unità principale sulla cassetta opzionale, allineando e inserendo i 3 bossoli di posizionamento del vassoio opzionale nei fori di posizionamento sul fondo dell'unità principale.

   1. Il metodo di installazione è lo stesso di B.
   2. Il metodo di connessione del cablaggio è lo stesso di C.
      *Il coperchio del cablaggio è fissato al corpo principale.
   3. Dopo aver installato la scrivania, effettuare le regolazioni.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Disimballaggio

Disimballare la confezione e verificare che tutte le parti siano presenti.

NO.	Nome	Quantità
		BP-DS13	BP-DS12
1	Fixing screws (M4x10 S-tyte)	2	4
2	Fixing screws (M4x10 P-tyte)	4	4
3	Fixing plate Front L	No	1
4	Fixing plate Front R	No	1
5	Fixing plate Rear	2	2

Installazione

Nota
Il collegamento con l'unità principale è lo stesso di seguito.

1. Rimuovere il vassoio dell'unità BP-CS11 o dell'unità principale.


2. Posizionare l'unità BP-CS11 o l'unità principale sul supporto. Adattare i perni di posizionamento del supporto (2 posizioni) con i fori di posizionamento dell'unità BP-CS11.

3. Fissare il supporto con l'unità BP-CS11 mediante la vite di fissaggio.



4. Fissare il vassoio di BP-CS11.

5. Fissare il coperchio posteriore del BP-CS11.

6. Ruotare i regolatori per fissare la macchina alla superficie del pavimento in modo che non si muova. Collegare a BP-DS13
   Collegare a BP-DS13

   Collegare a BP-DS12


Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Manuale Sharp BP-20M22, BP-20M24, BP-20M31

Lingue disponibili
