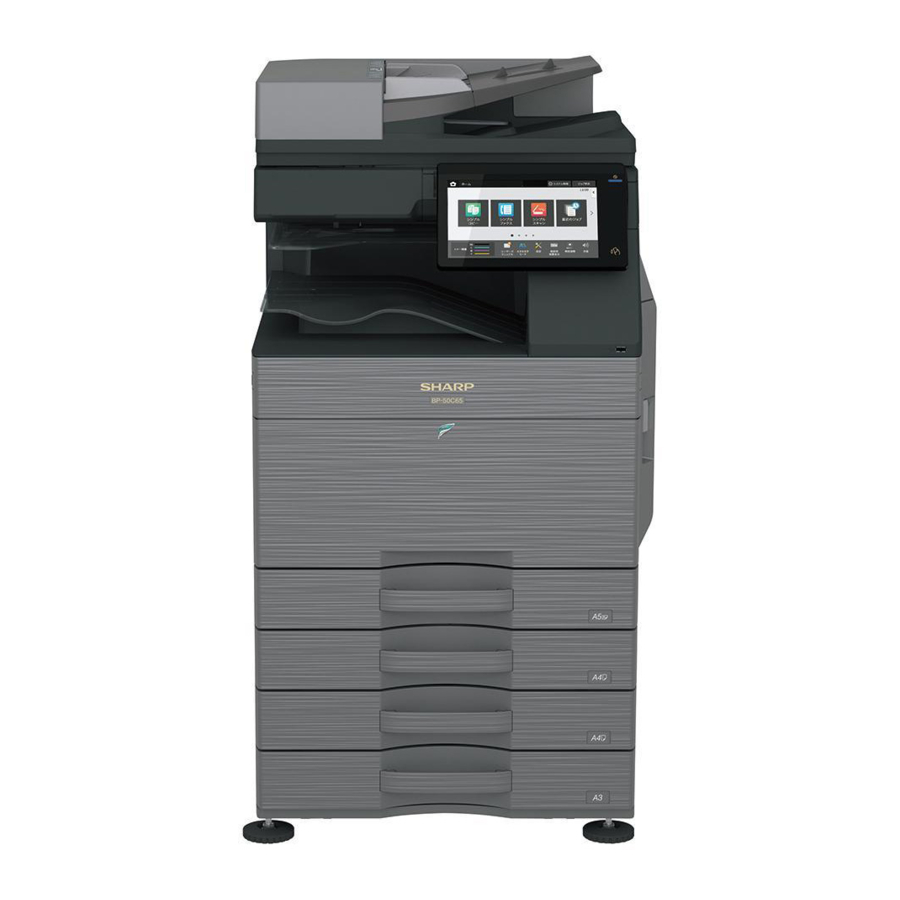

Manuale Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Contenuti

CONFIGURAZIONE

Schema di sistema

CONFIGURAZIONE - Schema di sistema

Elenco opzioni

CONFIGURAZIONE - Elenco opzioni

STD: Equipaggiamento standard
OPT: Opzione installabile
*1: Opzione in alcune aree
*2: Nessun supporto in alcune aree

SIMULAZIONE

Generale e scopo

La modalità di simulazione ha le seguenti funzioni, per visualizzare lo stato di funzionamento della macchina, identificare la posizione del problema e le cause in una fase precedente e per impostare e regolare in modo efficiente la macchina per una migliore manutenzione.

  1. Varie regolazioni
  2. Impostazione delle specifiche e delle funzioni
  3. Annullamento dei problemi
  4. Controllo del funzionamento
  5. Controllo dei contatori, azzeramento impostazioni
  6. Controllo delle condizioni operative della macchina (isteresi di funzionamento), azzeramento
  7. Trasporto di vari dati (regolazioni, impostazioni, funzionamento, contatori, ecc.).

Le procedure operative e i display dipendono dalla progettazione del pannello operativo della macchina.

Modalità di simulazione

Modalità Easy Visualizza le simulazioni comunemente utilizzate per ciascuna categoria, consentendo ai tecnici di accedere facilmente per modificare le impostazioni, eseguire la manutenzione e le regolazioni.
Modalità Classic Tutte le simulazioni sono elencate e vi si può accedere inserendo il codice principale, quindi il sottocodice come per le serie di modelli precedenti.

Funzione di ogni tasto

Funzione di ogni tasto nella simulazione

N. Nome Funzione
1 Tasto TEST Cambia modalità test
2 Tasto di impostazione della modalità Cambia modalità Easy, modalità Classic
3 Tasto di impostazione della lingua Cambia la lingua in modalità di simulazione
4 Tasto INFO Visualizza il funzionamento del display corrente
5 Tasto EXIT Esci dalla modalità di simulazione
6 Tasto BACK Torna al display precedente
7 Tasto Cancella Cancella il valore di input

Avvio della simulazione

Entrando nella modalità di simulazione.

  1. Tocca due volte il tasto HOME
  2. Tocca la sezione di visualizzazione Ver (schermata della modalità di input a 10 tasti)
    Avvio della simulazione - Passo 1
  3. Tocca il tasto (#) → tasto Asterisco (*) → tasto Cancella → tasto Asterisco (*) → Pronto per l'inserimento del codice principale della simulazione.
    Avvio della simulazione - Passo 2

UNITÀ PRINCIPALE

Disimballaggio

  1. Tagliare le fasce di polipropilene.
  2. Rimuovere la parte superiore della confezione, i materiali di imbottitura e l'involucro dell'unità principale.
  3. Rimuovere F -add. Rimuovere il sacchetto di vinile dell'unità principale.
  4. Estrarre le maniglie.
    Rimozione dell'imballaggio dell'unità principale - Fase 1
  5. Sollevare lentamente l'unità principale da 4 persone e posizionarla delicatamente in un luogo piatto e sicuro.
    Rimozione dell'imballaggio dell'unità principale - Fase 2

Rimozione del nastro di fissaggio e del materiale di protezione

Rimozione del nastro di fissaggio e del materiale di protezione

  1. Aprire il coperchio anteriore e rimuovere il gel di silice.
  2. Spingere le leve di blocco su entrambe le estremità della scatola del toner di scarto verso l'interno ed estrarre la scatola del toner di scarto.
    Rimozione del nastro di fissaggio e del materiale di protezione - Fase 1
  3. Rimuovere il nastro dalla scatola del toner di scarto.
    * Il nastro viene utilizzato quando si sposta la macchina, quindi conservarlo se necessario.
    Rimozione del nastro di fissaggio e del materiale di protezione - Fase 2
  4. Assicurarsi che la leva di blocco si sia spostata nella posizione indicata dalla freccia.
    Rimozione del nastro di fissaggio e del materiale di protezione - Fase 3
  5. Rimuovere il materiale di protezione.
  6. Aprire lo sportello destro.
  7. Rimuovere il materiale di fissaggio (4 punti) dell'unità di trasferimento e l'etichetta.
    Rimozione del nastro di fissaggio e del materiale di protezione - Fase 4

Controllo degli elementi imballati

No. Nome Quantità
1 Manuale di istruzioni 1
2 Foglio di protezione 1

Sblocco

  1. Sblocco della piastra di rotazione del vassoio
    1. Estrarre il vassoio. Ruotare il materiale di fissaggio e rimuoverlo. Rimuovere l'etichetta di avvertenza.
      Fissare il materiale di fissaggio rimosso nella posizione mostrata nella figura per un uso futuro.
      Chiudere il vassoio estratto.
      Sblocco della piastra di rotazione del vassoio sull'unità principale
  2. Sblocco dello scanner (unità specchio 2/3)
    1. Rimuovere la vite di fissaggio dell'unità ottica e rimuovere l'etichetta della nota.
    2. Fissare il foglio di protezione. (Articolo imballato n. 2)

Installazione


Quando un mobiletto di alimentazione carta opzionale è collegato alla macchina, disimballare e installare il mobiletto di alimentazione carta, quindi disimballare la macchina.
Posizionare la macchina in modo sicuro sul mobiletto opzionale ed eseguire le procedure di installazione della macchina.
Posizionare la macchina saldamente e in sicurezza sul mobiletto opzionale.

Questi modelli sono stati spediti con il developer incluso nell'unità developer ed è stato eseguito SIM25-2. Pertanto, NON eseguire SIM25-2 durante l'installazione della macchina.

Se viene eseguito SIM25-2, sostituire tutti i developer con quelli nuovi ed eseguire SIM25-2. Se la macchina è stata utilizzata senza sostituire il nuovo developer. Potrebbero esserci problemi relativi alla durata.

Installazione della cartuccia del toner

  1. Agitare orizzontalmente la cartuccia del toner più volte
  2. Aprire il coperchio anteriore e inserire ogni cartuccia del toner


Assicurarsi di installare la cartuccia a colori nelle posizioni corrette. Evitare l'installazione in una posizione di colore diversa.


Non inserire forzatamente la cartuccia del toner.
Spingerla fino a quando la cartuccia non è saldamente bloccata in posizione.


Posizione di montaggio della cartuccia del toner di ogni colore

Pulizia del vetro antipolvere dell'LSU


Durante il trasporto o l'installazione, polvere proveniente dal nastro di trasferimento o dall'otturatore o da qualche altra parte adiacente potrebbe cadere sull'LSU. Assicurarsi di pulire il vetro antipolvere prima di controllare la qualità dell'immagine.

  1. Staccare la barra di pulizia dell'LSU dal coperchio anteriore.
    Pulizia del vetro antipolvere dell'LSU - Fase 1
  2. Rivoltare il lato in feltro della barra di pulizia verso il basso e inserirla. Farla scorrere avanti e indietro alcune volte per pulire il vetro antipolvere dell'LSU.
    Pulizia del vetro antipolvere dell'LSU - Fase 2
  3. Riportare l'asta di pulizia dell'LSU sul coperchio anteriore in modo che il feltro sia rivolto verso l'alto. Inserire il boss e fissarlo con tre nottolini.
    Pulizia del vetro antipolvere dell'LSU - Fase 3
  4. Fissare la scatola del toner di scarto.
    Entrambe le estremità sono bloccate saldamente.
    Pulizia del vetro antipolvere dell'LSU - Fase 4
  5. Accendere l'interruttore di alimentazione principale, quindi chiudere il coperchio anteriore.


Per l'opzione DESTINATION EXIT TRAY CABINET. Il finisher o il mobiletto vassoio di uscita devono essere installati prima di accendere la macchina, altrimenti si verificherà il codice L4-11.

  1. Accendere l'interruttore di alimentazione del pannello operativo.


Non azionare l'unità principale per 20 secondi dopo l'accensione a causa del controllo del funzionamento del contatto del rullo di carica.
* In rari casi, potrebbe apparire il display JAM quando viene azionato.
* Se viene visualizzato il display JAM, annullare JAM aprendo e chiudendo lo sportello destro e cancellare la cronologia JAM.

  1. Premere OK (OK).
    Pulizia del vetro antipolvere dell'LSU - Fase 6
  2. La stampante multifunzione si riavvia automaticamente e avvia l'operazione di ricarica del toner
    Verificare che sia visualizzato "Rifornimento toner in corso" e attendere che il display scompaia (richiede 30 secondi - 4 minuti)
    Nota
    Questa procedura serve per controllare l'operazione di alimentazione del toner dalla cartuccia del toner all'unità DV. Il tempo di funzionamento varia a seconda della quantità di toner nella cartuccia del toner. Distribuzione non uniforme del toner e stato interno della cartuccia del toner.

Configurazione del vassoio di alimentazione carta

  1. Impostazioni di sistema
    1. Toccare il tasto [SETTINGS] (IMPOSTAZIONI).
    2. Toccare il tasto [Init. Install Settings] (Impostazioni di installazione iniziali).
    3. Toccare il tasto [Password] (Password) al login dell'amministratore. Immettere la password con il tastierino numerico. "admin"
    4. Toccare il tasto [Paper Tray Settings] (Impostazioni vassoio carta) per configurare le impostazioni. Queste impostazioni specificano il tipo di carta, il formato carta e le funzioni consentite per ciascun vassoio carta. Quando si tocca il tasto [Tray Settings] (Impostazioni vassoio), viene visualizzato un elenco che mostra i vassoi e le impostazioni correnti.
    5. Toccare il tasto [Each tray] (Ogni vassoio) nella schermata sopra per modificare le impostazioni.
      È possibile configurare le seguenti impostazioni.
Voce Descrizione
Tipo Selezionare il tipo di carta caricata nel vassoio. I tipi di carta selezionabili variano a seconda del vassoio carta.
Formato Selezionare il formato carta dall'elenco. I formati carta selezionabili variano a seconda del vassoio. I formati selezionabili possono anche essere limitati dal tipo di carta selezionato sopra.
Se il formato desiderato non compare nell'elenco, selezionare [Custom Size] (Formato personalizzato) e immettere direttamente il formato (solo per il vassoio bypass).
Job di alimentazione approvato Selezionare le modalità che possono essere utilizzate. Se c'è una funzione che non si desidera utilizzare con il vassoio selezionato, disabilitare la funzione. Quando il "Tipo" è diverso da carta comune, carta riciclata, carta colorata o un tipo utente, non è possibile selezionare [Fax] e [Internet Fax].
  1. Configurazione del formato vassoio
    1. Estrarre il vassoio carta.
      Estrarre delicatamente il vassoio fino a quando non si ferma.
      Se nel vassoio è presente della carta, rimuoverla.
      Configurazione del formato del vassoio carta - Fase 1
    2. Regolare le piastre di guida A e B stringendo le leve di blocco e facendole scorrere in modo che corrispondano alle dimensioni verticali e orizzontali della carta da caricare.
      Le piastre di guida A e B sono scorrevoli. Far scorrere ogni piastra di guida stringendo la sua leva di blocco.
      Configurazione del formato del vassoio carta - Fase 2
    3. Regolare le piastre di guida A e B stringendo le loro leve di blocco
      Configurazione del formato del vassoio carta - Fase 3

Configurazione delle specifiche

Utilizzare SIM26-6 per impostare la destinazione delle macchine.

SIM No Contenuto
26 6 Utilizzato per impostare la destinazione.

Dopo aver completato le impostazioni di destinazione, modificare i valori impostati per personalizzare le seguenti impostazioni.

SIM No Contenuto
26 3 Utilizzato per impostare la modalità specifica dell'auditor.
5 Utilizzato per impostare la modalità di conteggio del contatore totale e del contatore di manutenzione.
18 Utilizzato per impostare SÌ/NO della modalità di risparmio toner (solo nelle versioni per Regno Unito e Giappone)
* Per altre versioni di destinazione, questa impostazione viene effettuata dal programma utente.
29 Utilizzato per impostare la modalità di aggiornamento remoto del firmware.
52 Utilizzato per impostare SÌ/NO del conteggio quando la carta non stampata viene fatta passare attraverso ciascun contatore.

Controllo della qualità dell'immagine

Elementi di esecuzione

Eseguire i seguenti elementi.

N. Elemento SIM
1 Regolazione della distorsione dell'immagine del motore di stampa (regolazione manuale) / Regolazione della fase del tamburo OPC (regolazione automatica) / Regolazione della registrazione del colore (regolazione automatica) 50-22
2 Controllo della densità e del bilanciamento del colore di copia
3 Controllo della densità/del bilanciamento del colore della stampante 64-5

Quando ci sono difetti in un'immagine dai contenuti menzionati sopra, eseguire i seguenti contenuti e confermare un'immagine.

N. Elemento SIM
4 Regolazione del bilanciamento del colore di copia/stampante (regolazione automatica) 46-74
5 Regolazione della posizione del bordo anteriore, decentrata dell'immagine di stampa/scansione 50-10

Descrizione

  1. Regolazione della distorsione dell'immagine del motore di stampa (regolazione manuale) / Regolazione della fase del tamburo OPC (regolazione automatica) / Regolazione della registrazione del colore (regolazione automatica)

Questa regolazione esegue contemporaneamente la regolazione della distorsione dell'immagine del motore di stampa, la regolazione della fase del tamburo OPC e la regolazione della registrazione del colore.

  1. Entrare in modalità SIM50-22.
  2. Premere il tasto [EXECUTE] (ESEGUI).
    Il tasto [EXECUTE] (ESEGUI) è evidenziato e viene avviata la regolazione automatica della registrazione dell'immagine. (Sono necessari circa 30 secondi per completare la regolazione).
  3. Al termine della regolazione, il tasto [EXECUTE] (ESEGUI) torna alla visualizzazione normale e viene visualizzato il valore del risultato della regolazione.
    L'attuale livello di inclinazione per ciascun colore viene visualizzato nella sezione di visualizzazione SKEW.
    Regolazione della distorsione dell'immagine del motore di stampa - Passaggio 1
  4. Annotare il livello di inclinazione visualizzato.
    (Significato del valore del livello di inclinazione e la procedura di regolazione)
    * Se "OK" viene visualizzato per tutti gli elementi di SKEW C, M e Y, non è necessario eseguire la regolazione.
    * Quando "R" viene visualizzato all'inizio del valore, ruotare la vite di regolazione dell'inclinazione LSU in senso orario.
    * Quando "L" viene visualizzato all'inizio del valore, ruotare la vite di regolazione dell'inclinazione LSU in senso antiorario.
    * La quantità di rotazione della vite di regolazione corrisponde a ciascun valore di regolazione. C, M e Y indicano il numero di clic. Il valore visualizzato è arrotondato al punto decimale.
    * "C, M e Y(SKEW)" mostra il numero di passaggi di clic di regolazione per ciascuna vite di regolazione di C, M e Y.
    Contenuti tra parentesi ( )
    MIAN, SUB: Differenza dal precedente valore di regolazione della registrazione dell'immagine.
    Esempio:
    Se 105 per questa volta e 103 per la volta precedente, viene visualizzato come 105,0 (+2,0).
    SKEW: Valutazione del risultato della regolazione dell'inclinazione LSU. OK o NG.
    PHASE: Valore di regolazione della fase del tamburo OPC della volta precedente
  5. Eseguire di nuovo le procedure da 2) a 4) e controllare per confermare che C, M e Y (SKEW) siano OK.
    Se uno qualsiasi di essi è NG, ruotare la vite di regolazione dell'inclinazione LSU del colore corrispondente per regolarlo.
    Regolazione della distorsione dell'immagine del motore di stampa - Passaggio 2


Quando la regolazione viene effettuata ruotando la vite di regolazione dell'inclinazione LSU di K, gli stati di C, M e Y (SKEW) vengono modificati. Eseguire SIM50-22 per controllare per confermare che C, M e Y (SKEW) siano OK.
Quando si verifica un'anomalia, viene visualizzato "ERROR" (ERRORE).
In questo caso, controllare ciascuna sezione di azionamento e la sezione di processo.

  1. Controllo della densità e del bilanciamento del colore di copia
    Metodo

    Eseguire una copia della tabella di prova grigia (UKOG-0162FCZZ) e una copia della tabella di prova del colore di assistenza (UKOG-0326FCZZ/UKOG-0326FC11) e controllare che siano corrette.
    1. Nota per l'esecuzione del controllo della densità e del bilanciamento del colore in modalità copia a colori Per controllare la densità e il bilanciamento del colore di copia, utilizzare la tabella di prova grigia (UKOG-0162FCZZ) e la tabella di prova del colore di assistenza (UKOG- 0326FCZZ/UKOG-0326FC11). Impostare il livello di densità di copia su "3" nella modalità Text/Printed Photo (Testo/Foto stampata) (Manuale) ed eseguire una copia.
      In quel momento, tutte le regolazioni del bilanciamento del colore nella modalità di regolazione dell'utente devono essere impostate su quella predefinita (centrale). Inoltre, assicurarsi di utilizzare la carta specificata per il colore.
    2. Nota per il controllo della densità della modalità di copia monocromatica
      Per controllare la densità, utilizzare la tabella di prova grigia (UKOG-0162FCZZ). Impostare il livello di densità di copia su "Manuale 3" nella modalità Text/Printed Photo (Testo/Foto stampata) (Manuale).
      Inoltre, tutte le regolazioni del bilanciamento del colore nella modalità di regolazione dell'utente devono essere impostate su quella predefinita (centrale).

Controllo della qualità dell'immagine - Tabella di prova grigia
[Controllare con la tabella di prova grigia (UKOG-0162FCZZ)]
Nel controllo della densità di copia con la tabella di prova grigia, controllare per assicurare le seguenti condizioni.


Per il bilanciamento del colore (grigio), utilizzare la tabella di prova del colore di assistenza (UKOG- 0326FCZZ/UKOG-0326FC11) per controllare.

Controllo della qualità dell'immagine - Tabella di prova del colore di assistenza
[Controllare con la tabella di prova del colore di assistenza (UKOG-0326FCZZ/UKOG- 0326FC11)]
Nel controllo del bilanciamento del colore di copia con la tabella di prova del colore di assistenza, controllare per assicurare le seguenti condizioni.

  1. Elementi di controllo della copia a colori (controllare per confermare quanto segue:)
    Controllo della qualità dell'immagine - Elementi di controllo della copia a colori
    1. Ci sono 12 aree vuote.
    2. Le registrazioni (un punto per la scansione principale e un punto per la scansione secondaria) non sono spostate.
    3. Si può vedere la risoluzione di 5,0 (5 punti).
    4. La differenza di colore nel bilanciamento del grigio tra i lati F e R non è così grande.
    5. Non ci sono striature bianche e nere.
    6. I testi a colori vengono riprodotti chiaramente.
    7. La densità del solido non è così leggera.
  2. Elementi di controllo della copia monocromatica (controllare per confermare quanto segue:)
    Controllo della qualità dell'immagine - Elementi di controllo della copia monocromatica
    1. Ci sono 12 aree vuote.
    2. Si può vedere la risoluzione di 4,0 (5 punti).
    3. La differenza di densità tra i lati F e R non è così grande.
    4. Non ci sono striature bianche e nere.
    5. La densità del solido non è così leggera.
    6. La gradazione a bassa densità nera viene copiata leggermente.
  1. Controllo della densità/del bilanciamento del colore della stampante
    Metodo

    Eseguire SIM64-5 per stampare il modello di prova di stampa.
    Controllo della qualità dell'immagine - Controllo della densità/del bilanciamento del colore


Impostare ogni valore impostato su quello predefinito e premere il tasto [EXECUTE] (ESEGUI). Viene stampato il modello di prova di stampa.

La densità di stampa deve essere modificata gradualmente dal livello più chiaro al livello più scuro. La direzione di modifica della densità non deve essere invertita. Il livello di densità di ciascun colore deve essere quasi allo stesso livello.

  1. Regolazione della densità e del bilanciamento del colore di copia/stampante (regolazione automatica)


Quando è installata un'opzione della stampante, assicurarsi di eseguire la voce sopra.

  1. Entrare nella modalità SIM46-74.
  2. Premere il tasto [EXECUTE] (ESEGUI).
    Viene eseguito il controllo del processo ad alta densità e viene stampata l'immagine della patch di colore di copia (modello di regolazione). (Viene automaticamente selezionata la carta A4/11" x 8,5" o A3/11" x 17".)
  3. Impostare la carta dell'immagine della patch di colore (modello di regolazione) stampata nella procedura 2) sul piano di lettura.
    Impostare l'immagine della patch di colore (modello di regolazione) stampata nella procedura 2) sul piano di lettura. Posizionare l'immagine della patch di colore in modo che le linee sottili siano sul lato sinistro. In quel momento, posizionare 5 fogli di carta bianca sull'immagine della patch di colore stampata (modello di regolazione).
  4. Selezionare la destinazione [FACTORY] (FABBRICA) e premere il tasto [EXECUTE] (ESEGUI).
    Quando il bilanciamento del colore viene personalizzato dalla regolazione manuale del bilanciamento del colore (SIM46-21) in base alla richiesta dell'utente e il bilanciamento del colore viene registrato con SIM63-7 come destinazione del servizio, se è necessario regolare il bilanciamento del colore, selezionare la destinazione [SER- VICE] (ASSISTENZA).
    La regolazione del bilanciamento del colore di copia viene eseguita automaticamente e stampa l'immagine della patch di controllo del bilanciamento del colore.
    Se c'è qualche striatura o stampa poco chiara sul modello di controllo stampato, controllare il motore di stampa per eventuali problemi.
  5. Premere il tasto [EXECUTE] (ESEGUI).
    Viene stampata l'immagine della patch di colore della stampante (modello di regolazione). (Viene automaticamente selezionata la carta A4/11" x 8,5" o A3/11" x 17".)
  6. Impostare l'immagine della patch di colore (modello di regolazione) stampata nella procedura 5) sul piano di lettura.
    Impostare l'immagine della patch di colore (modello di regolazione) stampata nella procedura 2) sul piano di lettura. Posizionare l'immagine della patch di colore in modo che le linee sottili siano sul lato sinistro. In quel momento, posizionare 5 fogli di carta bianca sull'immagine della patch di colore stampata (modello di regolazione).
  7. Selezionare la destinazione [FACTORY] (FABBRICA) e premere il tasto [EXECUTE] (ESEGUI).
    Quando il bilanciamento del colore viene personalizzato con la regolazione manuale del bilanciamento del colore (SIM67-25) in base alla richiesta dell'utente e il bilanciamento del colore viene registrato come destinazione del servizio con SIM67- 27, se il bilanciamento del colore viene regolato su quel bilanciamento del colore, selezionare la destinazione [SERVICE] (ASSISTENZA).
    La regolazione del bilanciamento del colore della stampante (passaggio 1) viene eseguita automaticamente e viene stampata l'immagine della patch di controllo del bilanciamento del colore.
    Se c'è qualche striatura o stampa poco chiara sul modello di controllo stampato, controllare il motore di stampa per eventuali problemi.
  8. Viene visualizzato il menu di impostazione iniziale della correzione dell'immagine a mezzitoni. Premere il tasto [OK] (OK).
    Viene eseguita l'impostazione iniziale della correzione dell'immagine a mezzitoni.
  9. Attendere fino a quando viene visualizzato il tasto [EXECUTE] (ESEGUI). Quando viene visualizzato, premerlo.
    Viene eseguita la correzione dell'immagine a mezzitoni.
  10. Quando viene visualizzato "COMPLETED THIS PROCEDURE" (PROCEDURA COMPLETATA), l'operazione di regolazione è completata.
    Annullare SIM46-74.


Il risultato della regolazione diventa valido solo quando entrambe le regolazioni in modalità copia e in modalità stampante sono completate.
Ad esempio, se la regolazione del bilanciamento del colore di copia (regolazione automatica) viene eseguita e la simulazione viene annullata, il risultato della regolazione non è valido.

  1. Controllare la densità e il bilanciamento del colore di copia. (Fare riferimento alla voce del controllo della densità e del bilanciamento del colore di copia.)
  2. Controllare la densità e il bilanciamento del colore della stampante. (Fare riferimento alla voce del controllo della densità e del bilanciamento del colore della stampante.)

Se il bilanciamento del colore o la densità non sono al livello soddisfacente anche dopo l'esecuzione delle regolazioni automatica e manuale, potrebbe esserci un'altra causa.
Risolvere la causa, riparare o eseguire i lavori necessari e ripetere la regolazione dall'inizio.
Se il bilanciamento del colore o la densità non sono soddisfatti, regolare il bilanciamento del colore di copia e stampante tramite SIM46-74.

  1. Regolazione della posizione del bordo anteriore, decentrata dell'immagine di stampa/scansione.
    Prima di eseguire questa regolazione, assicurarsi di controllare i seguenti elementi.

    * Ci deve essere un vassoio con carta A4 (LT).
    1. Entrare nella modalità SIM50-10.
    2. Selezionare un vassoio di alimentazione carta 1.
    3. Impostare la carta A4 (11 X 8,5) sul vassoio di alimentazione carta 1.
    4. Controllare per confermare che la dimensione interna del modello a mezzitoni stampato sia 240 1,2 mm.
    5. Misurare la dimensione dell'area vuota del modello di regolazione nella direzione della cornice anteriore/posteriore (quantità vuota lato F) e quella nella direzione del trasporto (quantità vuota del bordo anteriore).
      Controllare per confermare che tutte le seguenti condizioni siano soddisfatte.
      Regolazione della posizione decentrata dell'immagine di stampa/scansione

Procedure di calcolo e input dei valori di regolazione
(Esempio) Quantità vuota del bordo anteriore

  1. Misurare tramite ispezione visiva.
    → Risultato della misurazione: 4,5 mm
  2. Calcolare la quantità di spostamento.
    Il valore di destinazione è il valore di specifica (valore centrale) di 3 mm.
    * Per la quantità vuota del lato F, la destinazione è 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Calcolare il valore di regolazione. Sottrarre 5 dalla quantità di spostamento di -0,5 mm.
    * Per la quantità di spostamento di 0,1 mm, il valore di regolazione varia di 1.
    Quando il valore corrente è 50:
    → [50 – 5 = 45]
  4. Immettere il valore di regolazione per SUB-CS1.
    → Immettere [45].
  1. Immettere MAIN-CS1 (vuoto lato F) e SUB-CS1 (vuoto bordo anteriore) e premere il pulsante OK (OK).
    Immettere i valori di regolazione calcolati per la quantità di spostamento su MAIN-CS1/SUB-CS1 e premere il pulsante OK (OK). (È possibile utilizzare il cursore al posto del pulsante.)
  2. Dopo aver immesso i valori di regolazione, stampare di nuovo e controllare per confermare che le quantità di evitare siano regolate all'intervallo di destinazione.

CASSETTO CARTA BP-DE12/DE13/DE14

(CASSETTO CARTA STAND/550/2x550/3x550)

Disimballaggio


Prima dell'installazione, assicurarsi di spegnere sia l'interruttore di alimentazione principale che quello di funzionamento e scollegare la spina di alimentazione dalla presa. Assicurarsi che la spia dati sul pannello operativo non sia accesa o lampeggi durante l'installazione.


Controllo degli articoli imballati

N. Nome Quantità
1 Unità da scrivania 1
2 Viti di fissaggio (M4 x 8) 4
3 Regolatore destro 1

Installazione

Regolazione della posizione del regolatore

  1. Fissare il regolatore destro (articolo imballato n. 3)
    Regolazione della posizione del regolatore BP-DE12/DE13/DE14

Nota
Se l'opzione seguente non è installata contemporaneamente, è necessario installare il regolatore.

  • VASSOIO DI GRANDE CAPACITÀ
  • FINITRICE (1k)
  • FINITRICE A PUNTO METALLICO A CAVALLO (1K)
  • FINITRICE (3K)
  • FINITRICE A PUNTO METALLICO A CAVALLO (3K)


Per garantire la sicurezza, inserire il regolatore destro finché non è bloccato.

  1. Ruotare ciascun regolatore per fissare l'unità da scrivania.

Collegamento tra unità principale e unità da scrivania

  1. Posizionare l'unità principale sull'unità da scrivania.


Per sollevare l'unità principale, utilizzare la forza di almeno quattro persone.
Collegamento tra unità principale e unità da scrivania - Fase 1


Posizionare l'unità principale sull'unità da scrivania lentamente facendo corrispondere le linee esterne. Verificare che il perno di posizionamento sulla parte superiore dell'unità da scrivania sia saldamente inserito nella scanalatura di posizionamento dell'unità principale.
Collegamento tra unità principale e unità da scrivania - Fase 2

  1. Rimuovere il vassoio 1 e il vassoio 2.
    Collegamento tra unità principale e unità da scrivania - Fase 3
  2. Sollevare le piastre di collegamento sui lati destro e sinistro del lato anteriore dell'unità da scrivania e fissarle con le viti di fissaggio (articolo imballato n. 2).
    Collegamento tra unità principale e unità da scrivania - Fase 4
  3. Fissare il vassoio 1 e il vassoio 2.
  4. Rimuovere il coperchio del corpo principale posteriore. E fissarli con le viti di fissaggio (articolo imballato n. 2). Riposizionare i piccoli coperchi.
    Collegamento tra unità principale e unità da scrivania - Fase 5

Sbloccare il blocco

  1. Estrarre ciascun vassoio. Ruotare e rimuovere il materiale di fissaggio e rimuovere il foglio di avvertenza.
    Fissare il materiale di fissaggio rimosso nella posizione mostrata in figura per la conservazione.
    Chiudere la cassetta che è stata estratta.
    Sblocco del blocco su BP-DE12/DE13/DE14


Prima di accendere l'alimentazione, verificare che il materiale di fissaggio del vassoio sia disinnestato. Se l'alimentazione viene accesa senza disinnestare il materiale di fissaggio, potrebbe verificarsi un problema.

Collegamento del connettore

  1. Rimuovere il coperchio dal lato posteriore della macchina.
    Collegamento del connettore BP-DE12/DE13/DE14 - Fase 1
  2. Collegare il connettore.
  3. Separare la base del coperchio con le pinze.
    Collegamento del connettore BP-DE12/DE13/DE14 - Fase 2
  4. Fissare il coperchio.
    Collegamento del connettore BP-DE12/DE13/DE14 - Fase 3

Regolazione


Prima dell'installazione, assicurarsi di spegnere sia l'interruttore di alimentazione principale che quello di funzionamento e scollegare la spina di alimentazione dalla presa. Assicurarsi che la spia dati sul pannello operativo non sia accesa o lampeggi durante l'installazione.

Accendere l'alimentazione dell'unità principale

  1. Collegare la spina di alimentazione della macchina alla presa di corrente e accendere l'interruttore di alimentazione principale e l'interruttore di alimentazione del pannello operativo.

Nota
Per l'impostazione del formato del vassoio, fare riferimento a "Impostazione del formato del vassoio".

Regolazione del decentramento dell'immagine

Nota
La posizione del bordo anteriore dell'immagine e il valore di regolazione del decentramento dell'unità da scrivania sono stati impostati sul valore medio al momento della spedizione dalla fabbrica.
Pertanto, questa regolazione deve essere eseguita solo quando si decide di eseguirla controllando l'immagine stampata.

* Deve esserci un vassoio con carta A4 (LT).

  1. Entrare nella modalità SIM50-10.
  2. Selezionare una sorgente di alimentazione carta "3" (CS2).
  3. Impostare la carta A4 (11 X 8.5) sul vassoio di alimentazione carta CS2.
  4. Verificare che la dimensione interna del motivo semitono stampato sia 240 1,2 mm.
    Se la condizione di cui sopra non è soddisfatta, seguire e ripetere le procedure di ADJ4A (manuale di servizio) fino a ottenere un risultato soddisfacente.
  5. Misurare la dimensione dell'area vuota del motivo di regolazione nella direzione della cornice anteriore/posteriore (quantità di vuoto lato F) e in quella di trasporto (quantità di vuoto del bordo anteriore).
    Verificare che tutte le condizioni seguenti siano soddisfatte.
    Regolazione del decentramento dell'immagine BP-DE12/DE13/DE14

Procedure di calcolo e inserimento dei valori di regolazione
(Esempio) Quantità di vuoto del bordo anteriore

  1. Misurare tramite ispezione visiva. Risultato della misurazione: 4,5 mm
  2. Calcolare la quantità di spostamento.
    Il valore target è il valore di specifica (valore centrale) di 3 mm.
    * Per la quantità di vuoto lato F, il target è 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Calcolare il valore di regolazione. Sottrarre 5 dalla quantità di spostamento di -0,5 mm.
    * Per la quantità di spostamento di 0,1 mm, il valore di regolazione varia di 1.
    → Quando il valore corrente è 50: [50 – 5 = 45]
  4. Inserire il valore di regolazione per SUB-CS2/CS3/CS4. Inserire [45].
  1. Inserire MAIN-CS2 (vuoto lato F) e SUB-CS2 (vuoto bordo anteriore) e premere il pulsante OK. Inserire i valori di regolazione calcolati per la quantità di spostamento in MAIN-CS2/SUB-CS2 e premere il pulsante OK (è possibile utilizzare il cursore al posto del pulsante).
  2. Dopo aver inserito i valori di regolazione, stampare di nuovo e verificare che le quantità da evitare siano regolate nell'intervallo target.

Eseguire le procedure da 4) a 7) per ogni vassoio di alimentazione carta.

CASSETTO CARTA BP-DE15

(STAND/CASSETTO CARTA DA 550 E 2100 FOGLI)

Disimballaggio


Se il connettore viene rimosso per primo, potrebbe danneggiarsi durante le procedure di installazione. Pertanto, tenerlo imballato durante il disimballaggio e disimballarlo solo quando si collega il connettore alla macchina.


Controllo degli articoli imballati

N. Nome Quantità
1 Unità scrivania 1
2 Viti di fissaggio (M4 x 8) 4
3 Regolatore destro 1

Installazione


Prima dell'installazione, assicurarsi di spegnere sia l'interruttore di alimentazione principale che quello di funzionamento e scollegare la spina di alimentazione dalla presa di corrente. Assicurarsi che la spia dati sul pannello operativo non sia accesa o lampeggi durante l'esecuzione dell'installazione.

Regolazione della posizione del regolatore

  1. Fissare il regolatore destro (articolo imballato n. 3)
    Regolazione della posizione del regolatore BP-DE15

Nota
Se l'opzione seguente non è installata contemporaneamente, è necessario installare il regolatore.

  • VASSOIO AD ALTA CAPACITÀ
  • FINISHER (1k)
  • FINISHER A PUNTO METALLICO (1K)
  • FINISHER (3K)
  • FINISHER A PUNTO METALLICO (3K)


Per garantire la sicurezza, inserire il regolatore destro finché non è bloccato.

  1. Ruotare ciascun regolatore per fissare l'unità scrivania.

Collegamento unità principale e unità scrivania

  1. Posizionare l'unità principale sull'unità scrivania.


Utilizzare la forza lavoro di quattro o più persone per sollevare l'unità principale.
Collegamento dell'unità principale/scrivania al BP-DE15 - Fase 1


Posizionare l'unità principale sull'unità scrivania lentamente, adattando le linee esterne. Verificare che il perno di posizionamento sulla parte superiore dell'unità scrivania sia saldamente inserito nella scanalatura di posizionamento dell'unità principale.
Collegamento dell'unità principale/scrivania al BP-DE15 - Fase 2

  1. Rimuovere il vassoio 1 e il vassoio 2.
    Collegamento dell'unità principale/scrivania al BP-DE15 - Fase 3
  2. Sollevare le piastre di collegamento sui lati destro e sinistro del lato anteriore dell'unità scrivania e fissarle con le viti di fissaggio (articolo imballato n. 2).
    Collegamento dell'unità principale/scrivania al BP-DE15 - Fase 4
  3. Fissare il vassoio 1 e il vassoio 2.
  4. Togliere il piccolo coperchio dei lati destro e sinistro del retro del corpo principale. E fissarli con le viti di fissaggio (articolo imballato n. 2). Riposizionare i piccoli coperchi.
    Collegamento dell'unità principale/scrivania al BP-DE15 - Fase 5

Sblocco

  1. Estrarre il vassoio. Ruotare e rimuovere il materiale di fissaggio e rimuovere il foglio di avvertenza.
    Fissare il materiale di fissaggio rimosso nella posizione mostrata in figura per la conservazione.
  2. Estrarre ciascun vassoio in tandem. Ruotare e rimuovere il materiale di fissaggio e rimuovere il foglio di avvertenza.
    Fissare il materiale di fissaggio rimosso nella posizione mostrata in figura per la conservazione.
    Chiudere il vassoio che è stato estratto.


Prima di accendere l'alimentazione, verificare che il materiale di fissaggio del vassoio sia disinserito. Se l'alimentazione viene accesa senza disinserire il materiale di fissaggio, potrebbe verificarsi un problema.

Collegamento del connettore

  1. Rimuovere il coperchio dal lato posteriore della macchina.
    Collegamento del connettore BP-DE15 - Fase 1
  2. Collegare il connettore.
  3. Separare la base del coperchio nelle pinze.
    Collegamento del connettore BP-DE15 - Fase 2
  4. Fissare il coperchio.
    Collegamento del connettore BP-DE15 - Fase 3

Accendere l'alimentazione dell'unità principale

  1. Collegare la spina di alimentazione della macchina alla presa di corrente e accendere l'interruttore di alimentazione principale e l'interruttore di alimentazione del pannello operativo.

Impostazione vassoio

  1. Impostazioni di sistema
    1. Toccare il tasto [Initial Installation Settings] (Impostazioni di installazione iniziali) sul pannello a sfioramento.
    2. Toccare [Tray Settings] (Impostazioni vassoio) per la rispettiva impostazione. Impostare il tipo di carta, il formato carta e il lavoro approvato di alimentazione per ciascun vassoio. Toccare il tasto [Tray Settings] (Impostazioni vassoio) per visualizzare l'elenco dei vassoi e le impostazioni correnti.
    3. Toccare il rispettivo tasto del vassoio per visualizzare la schermata delle impostazioni. Le voci di impostazione sono elencate di seguito:
Voci di impostazione Descrizione
Tipo Selezionare il tipo di carta da utilizzare.
Il tipo di carta selezionabile varia a seconda del vassoio.
Formato Selezionare il formato carta da utilizzare.
Il formato selezionabile varia a seconda del vassoio.
Il formato selezionabile può essere limitato a seconda del vassoio selezionato nel Tipo sopra.
Se il vassoio appropriato non è elencato, selezionare [Size Input] (Inserimento formato) e designare direttamente il formato. (Ciò è consentito solo per il vassoio bypass.)
Lavoro approvato di alimentazione Selezionare la modalità lavoro approvata. Disabilitare la funzione non desidera eseguire un lavoro utilizzando il vassoio selezionato. [Fax] e [Internet Fax] non possono essere selezionati se [Type] (Tipo) è impostato su un valore diverso da Carta comune, Carta riciclata, Carta colorata o Tipo utente.
  1. Impostazione del formato del vassoio
    1. Vassoio 2
      1. Estrarre il vassoio carta.
        Estrarre delicatamente il vassoio fino all'arresto.
        Rimuovere la carta caricata nel vassoio.
      2. Regolare le guide A e B premendo le leve di blocco e facendole scorrere in modo che corrispondano alle dimensioni longitudinali e trasversali della carta da caricare.
        Le guide A e B sono scorrevoli. Far scorrere ciascuna guida premendo la relativa leva di blocco per regolarla sul formato carta.
        Impostazione formato vassoio 2
    2. Vassoio 3 (A4/LT)
      1. Estrarre il vassoio di alimentazione carta in tandem.
      2. Rimuovere la piastra di regolazione del vassoio in tandem premendo un gancio.
        Impostazione formato vassoio 3 - Fase 1
      3. Inserire il boss della piastra di regolazione nei fori sulla piastra di regolazione del vassoio in tandem per il formato appropriato.
        Impostazione formato vassoio 3 - Fase 2
      4. Spingere il vassoio di alimentazione carta in tandem.
    3. Vassoio 4 (A4/LT/B5)
      1. Estrarre il vassoio di alimentazione carta in tandem.
      2. Rimuovere la piastra di regolazione del vassoio in tandem premendo un gancio.
        Impostazione formato vassoio 4 - Fase 1
      3. Inserire il boss della piastra di regolazione nei fori sulla piastra di regolazione del vassoio in tandem per il formato appropriato.
        Impostazione formato vassoio 4 - Fase 2
      4. Posizionare la piastra di regolazione del bordo posteriore B5 per impostare il formato A4/LT. Eretto la piastra di regolazione per impostare il formato B5.
        Impostazione formato vassoio 4 - Fase 3
      5. Spingere il vassoio di alimentazione carta in tandem.
  2. Impostazione formato
    Eseguire SIM26-2 "Size setting" (Impostazione formato) con le operazioni chiave dell'unità principale.
    1. Il menu di selezione del formato della scrivania di grande capacità viene visualizzato sul display del messaggio operativo.
    2. Selezionare un tasto formato da impostare sulla schermata del messaggio.

Regolazione dello scostamento dell'immagine

Nota
La posizione del bordo anteriore dell'immagine e il valore di regolazione dello scostamento dell'unità scrivania sono stati impostati sul valore medio al momento della spedizione dalla fabbrica.
Pertanto, questa regolazione deve essere eseguita solo quando si decide di eseguirla controllando l'immagine di stampa.

* Deve esserci un vassoio con carta A4 (LT).

  1. Eseguire SIM50-10.
  2. Selezionare una sorgente di alimentazione carta "3" (CS2).
  3. Impostare la carta A4 (11 X 8.5) sul vassoio di alimentazione carta CS2.
  4. Verificare che la dimensione interna del motivo a mezzitoni stampato sia 240 1,2 mm.
    Se la condizione sopra non è soddisfatta, seguire e ripetere le procedure di ADJ4A (manuale di assistenza) fino a ottenere un risultato soddisfacente.
  5. Misurare la dimensione dell'area vuota del motivo di regolazione nella direzione della cornice anteriore/posteriore (quantità di vuoto lato F) e in quella nella direzione di trasporto (quantità di vuoto del bordo anteriore).
    Verificare che tutte le seguenti condizioni siano soddisfatte.
    Regolazione dello scostamento dell'immagine BP-DE15

Procedure di calcolo e inserimento dei valori di regolazione
(Esempio) Quantità di vuoto del bordo anteriore

  1. Misurare mediante ispezione visiva. Risultato della misurazione: 4,5 mm
  2. Calcolare la quantità di spostamento.
    Il valore target è il valore di specifica (valore centrale) di 3 mm.
    * Per la quantità di vuoto lato F, il target è 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Calcolare il valore di regolazione. Sottrarre 5 dalla quantità di spostamento di -0,5 mm.
    * Per la quantità di spostamento di 0,1 mm, il valore di regolazione varia di 1.
    → Quando il valore corrente è 50:
    [50 – 5 = 45]
  4. Immettere il valore di regolazione per SUB-CS2.
    → Immettere [45].
  1. Immettere MAIN-CS2 (vuoto lato F) e SUB-CS2 (vuoto bordo anteriore) e toccare il pulsante OK (OK).
    Immettere i valori di regolazione calcolati per la quantità di spostamento in MAIN-CS2/SUB-CS2 e toccare il pulsante OK (OK). (È possibile utilizzare il cursore al posto del pulsante.)
  2. Dopo aver immesso i valori di regolazione, stampare di nuovo e verificare che le quantità di evitare siano regolate sull'intervallo target.

Eseguire le procedure da 4) a 7) per ciascun vassoio di alimentazione carta.

VASSOIO AD ALTA CAPACITÀ BP-LC10

Disimballaggio


Se il connettore viene rimosso per primo, potrebbe danneggiarsi durante le procedure di installazione. Pertanto, tenerlo imballato durante il disimballaggio e disimballarlo solo quando si collega il connettore alla macchina.


Controllo degli articoli imballati

N. Nome Quantità
1 Vassoio ad alta capacità 1
2 Piastra di montaggio superiore 2
3 Unità di connessione 1
4 Vite di fissaggio A (rondella esagonale S-tight M4x18) 4
5 Vite di fissaggio B (rondella esagonale S-tight M4x12) 2
6 Vite di fissaggio C (coppa M4x8) 1
7 Foglio guida LCC 1

Installazione


Prima dell'installazione, assicurarsi di spegnere sia l'interruttore di alimentazione principale che quello di funzionamento e scollegare la spina di alimentazione dalla presa. Assicurarsi che la spia dei dati sul pannello operativo non sia accesa o lampeggi durante l'installazione.

Sbloccare

  1. Rimuovere la vite di fissaggio del ripiano di alimentazione della carta.
    VASSOIO AD ALTA CAPACITÀ BP-LC10 - Sblocco

NOTA: prima di accendere l'alimentazione, verificare che la vite di fissaggio del vassoio sia stata rimossa. Se l'alimentazione viene accesa senza rimuovere la vite di fissaggio, potrebbero verificarsi problemi.

Unità principale e collegamento del vassoio ad alta capacità

  1. Fissare la piastra di montaggio superiore (articolo imballato n. 2) al lato destro dell'unità principale con la vite di fissaggio A (articolo imballato n. 4). Durante l'installazione, posizionare la sezione in gomma ( ) della piastra di montaggio superiore sul lato inferiore.
    Nota
    Se è installato il regolatore destro, rimuoverlo.
  2. Rimuovere il coperchio dello sportello destro dalla macchina.
  3. Fissare il foglio guida LCC (articolo imballato n. 7) sulla guida di inserimento della carta.
    Pulire la superficie del foglio guida LCC con alcool.
    Collegamento vassoio grande unità principale - Fase 1
    Collegamento vassoio grande unità principale - Fase 2
  4. Rimuovere le viti di fissaggio (1 pz) della macchina e rimuovere il tappo a vite. Quindi rimuovere il coperchio inferiore destro.
    Collegamento vassoio grande unità principale - Fase 3
  5. Fissare temporaneamente la vite di fissaggio B (articolo imballato n. 5) a metà strada.
    Collegamento vassoio grande unità principale - Fase 4
  6. Inserire la vite B fissata temporaneamente nel foro della chiave nell'unità di connessione e fissare temporaneamente l'unità di connessione.
    Collegamento vassoio grande unità principale - Fase 5
  7. Fissare l'altra vite di fissaggio B e serrare saldamente la vite B fissata temporaneamente.
    Collegamento vassoio grande unità principale - Fase 6
  8. Rimontare il coperchio inferiore destro sull'unità principale.
    Collegamento vassoio grande unità principale - Fase 7
  9. Fissare la vite di fissaggio e riattaccare il tappo a vite all'unità principale.
    Collegamento vassoio grande unità principale - Fase 8
  10. Sollevando la sezione contrassegnata con inserire l'unità di connessione nel vassoio ad alta capacità e fissare la vite di fissaggio C (articolo imballato n. 6) in corrispondenza del segno A sull'unità di connessione.
    Collegamento vassoio grande unità principale - Fase 9

Regolazione dell'altezza

  1. Avvicinare il vassoio ad alta capacità all'unità principale.
  2. Verificare che la nervatura di controllo della regolazione dell'altezza del vassoio ad alta capacità e la linea dell'asse della piastra di montaggio superiore montata sull'unità principale siano sulla stessa linea.
  3. Se non è richiesta la regolazione dell'altezza, inserire ulteriormente il vassoio ad alta capacità.
    Se è richiesta la regolazione dell'altezza, eseguire la procedura di regolazione dal punto 4).
    Regolazione dell'altezza BP-LC10 - Fase 1
  4. Allentare la vite di regolazione sul lato F.
    NOTA: utilizzare la vite di regolazione sul lato anteriore per la regolazione. Non toccare la vite sul lato posteriore.
    NOTA: se la vite viene allentata o rimossa durante la manutenzione, assicurarsi di eseguire la regolazione dell'altezza C al termine della manutenzione.
  5. In caso di spostamento verso destra, premere la sezione superiore anteriore e adattare la nervatura di controllo della regolazione dell'altezza in modo che si trovi sulla stessa linea con la linea dell'asse della piastra di montaggio superiore. Inserire il vassoio ad alta capacità nell'unità principale.
  6. In caso di spostamento verso sinistra, sollevare la griglia in modo che la nervatura di controllo della regolazione dell'altezza sia sulla stessa linea con la linea dell'asse della piastra di montaggio superiore e inserire il vassoio ad alta capacità.
  7. Serrare la vite allentata.
    Regolazione dell'altezza BP-LC10 - Fase 2

Collegamento del connettore

  1. Rimuovere il coperchio del connettore.
    Non utilizzare il coperchio del connettore rimosso.
  2. Collegare il connettore.
    Se il kit riscaldatore non è installato, non è necessario collegare il connettore del riscaldatore al connettore.
    VASSOIO AD ALTA CAPACITÀ BP-LC10 - Collegamento del connettore

Interruttore formato carta

  1. Rimuovere il coperchio posteriore.
  2. Rimuovere la vite di fissaggio (4 pezzi di vite blu) sul lato superiore e inferiore della piastra laterale F e della piastra laterale R.
  3. Inserire il lato inferiore in base al segno inciso sul lato inferiore della piastra laterale F e della piastra laterale R. Serrare il lato superiore e inferiore utilizzando le viti di fissaggio rimosse.
    Commutazione del formato carta - Fase 1
  4. Commutazione della piastra del bordo posteriore
    Rimuovere le viti blu che fissano rispettivamente la piastra del bordo posteriore superiore e inferiore.
    Commutazione del formato carta - Fase 2
  5. Inserire la guida del formato in base al segno inciso. Serrare il lato superiore e inferiore utilizzando le viti di fissaggio rimosse (A4).
    Commutazione del formato carta - Fase 3
  6. Fissare il coperchio posteriore.

Accendere l'alimentazione dell'unità principale

  1. Collegare la spina di alimentazione della macchina alla presa di corrente e accendere l'interruttore di alimentazione principale e l'interruttore di alimentazione del pannello operativo.

Impostazione del formato

Eseguire SIM26-2 "Size setting" (Impostazione del formato) con i tasti operativi dell'unità principale.

  1. Il menu di selezione del formato del vassoio ad alta capacità viene visualizzato sul display dei messaggi operativi.
  2. Selezionare un pulsante del formato da impostare nella schermata dei messaggi.

Regolazione del decentramento dell'immagine

  1. Regolazione con la simulazione
    Nota
    La posizione del bordo di entrata dell'immagine e il valore di regolazione del decentramento del vassoio ad alta capacità sono stati impostati sul valore medio al momento della spedizione dalla fabbrica.
    Pertanto, questa regolazione deve essere eseguita solo quando si decide di eseguirla controllando l'immagine stampata.
    * Deve esserci un vassoio con carta A4 (LT).
    1. Eseguire SIM50-10.
    2. Selezionare una sorgente di alimentazione carta "6" (LCC).
    3. Impostare la carta A4 (11 X 8,5) sul vassoio di alimentazione carta LCC.
    4. Verificare che la dimensione interna del motivo a semitoni stampato sia 240 1,2 mm.
      Se la condizione di cui sopra non è soddisfatta, seguire e ripetere le procedure di ADJ4A (manuale di assistenza) fino a ottenere un risultato soddisfacente.
    5. Misurare la dimensione dell'area vuota del motivo di regolazione nella direzione della cornice anteriore/posteriore (quantità di vuoto lato F) e in quella di trasporto (quantità di vuoto del bordo di entrata).
      Verificare che tutte le seguenti condizioni siano soddisfatte.
      Regolazione decentramento immagine BP-LC10 con simulazione

Procedure di calcolo e inserimento dei valori di regolazione
(Esempio) Quantità di vuoto del bordo di entrata

  1. Misurare tramite ispezione visiva.
    → Risultato della misurazione: 4,5 mm
  2. Calcolare la quantità di spostamento. Il valore target è il valore di specifica (valore centrale) di 3 mm.
    * Per la quantità di vuoto lato F, il target è 2 mm.
    → [4 – 4,5 = -0,5 (mm)]
  3. Calcolare il valore di regolazione. Sottrarre 5 dalla quantità di spostamento di -0,5 mm.
    * Per la quantità di spostamento di 0,1 mm, il valore di regolazione varia di 1.
    → Quando il valore corrente è 50:
    [50 – 5 = 45]
  4. Inserire il valore di regolazione per SUB-LC.
    → Inserire [45].
  1. Inserire MAIN-LC (vuoto lato F) e SUB-LC (vuoto bordo di entrata) e toccare il pulsante OK.
    Inserire i valori di regolazione calcolati per la quantità di spostamento in MAIN-LC/SUB-LC e toccare il pulsante OK. (È possibile utilizzare il cursore al posto del pulsante.)
  2. Dopo aver inserito i valori di regolazione, stampare di nuovo e verificare che le quantità di evitare siano regolate nell'intervallo target.

Eseguire le procedure da 4) a 7) per ogni vassoio di alimentazione carta.

  1. Regolazione meccanica
    Poiché la regolazione del decentramento viene eseguita al momento della spedizione, non è praticamente necessario eseguire questa regolazione. Se il centro viene spostato, tuttavia, viene normalmente utilizzata la simulazione. Se lo spostamento non viene rimosso, eseguire le seguenti procedure di regolazione.
    1. Quando lo spostamento è sul lato anteriore
      Per regolare la linea di stampa nella direzione A dal centro della carta come mostrato nella figura:
      1. Allentare le due viti di fissaggio (viti rosse) della piastra di regolazione della guida del formato anteriore/posteriore e spostare la piastra di regolazione della guida del formato nella direzione A (lato R) della quantità di spostamento, quindi serrare le viti di fissaggio rosse (2 per ciascuna).
        Quindi fare una copia per verificare che non ci siano più spostamenti. Ripetere le procedure fino a quando non ci sono spostamenti.
        Regolazione decentramento immagine BP-LC10 - Spostamento anteriore
    2. Quando lo spostamento è sul lato posteriore
      Per regolare la linea di stampa nella direzione B dal centro della carta come mostrato nella figura:
      1. Allentare le due viti di fissaggio (viti rosse) della piastra di regolazione della guida del formato anteriore/posteriore e spostare la piastra di regolazione della guida del formato nella direzione B (lato F) della quantità di spostamento, quindi serrare le viti di fissaggio rosse (2 per ciascuna).
        Quindi fare una copia per verificare che non ci siano più spostamenti. Ripetere le procedure fino a quando non ci sono spostamenti.
        Regolazione decentramento immagine BP-LC10 - Spostamento posteriore

VASSOIO DI ALIMENTAZIONE CARTA LUNGA MX-LT10

Disimballaggio

Controllo degli articoli imballati
Controllo degli articoli imballati

N. Nome Quantità
1 Vassoio di alimentazione carta lunga 1

Installazione

INFORMAZIONI IMPORTANTI
Non inserire il dito nella parte del gancio del vassoio.
Non inserire il dito nella parte del gancio del vassoio

Fissaggio del vassoio di alimentazione carta lunga

  1. Aprire la guida del vassoio di alimentazione carta lunga e agganciarla al blocco del vassoio di alimentazione carta lunga.
    Aprire la guida del vassoio di alimentazione carta lunga e agganciarla al blocco del vassoio di alimentazione carta lunga.
  2. Estrarre la guida della macchina.
    Estrarre la guida della macchina.
  3. Agganciare il vassoio di alimentazione carta lunga alla guida della macchina.
    Agganciare il vassoio di alimentazione carta lunga alla guida della macchina.
  4. Inserire la guida della macchina.
    Inserire la guida della macchina.

INFORMAZIONI IMPORTANTI
Questo vassoio può essere utilizzato solo per l'alimentazione di carta lunga.

Non lasciare carta lunga per un periodo di tempo prolungato.
Non lasciare carta lunga per un periodo di tempo prolungato.

È possibile utilizzare carta lunga con questo vassoio.
È possibile utilizzare carta lunga con questo vassoio.

Accendere l'alimentazione dell'unità principale

  1. Collegare la spina di alimentazione della macchina alla presa di corrente e accendere l'interruttore di alimentazione principale e l'interruttore di alimentazione del pannello operativo.

Impostazione del vassoio

Utilizzare SIM26-50 per impostare "Banner size print" (stampa formato banner) su 1.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Manuale Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Lingue disponibili

Sommario
