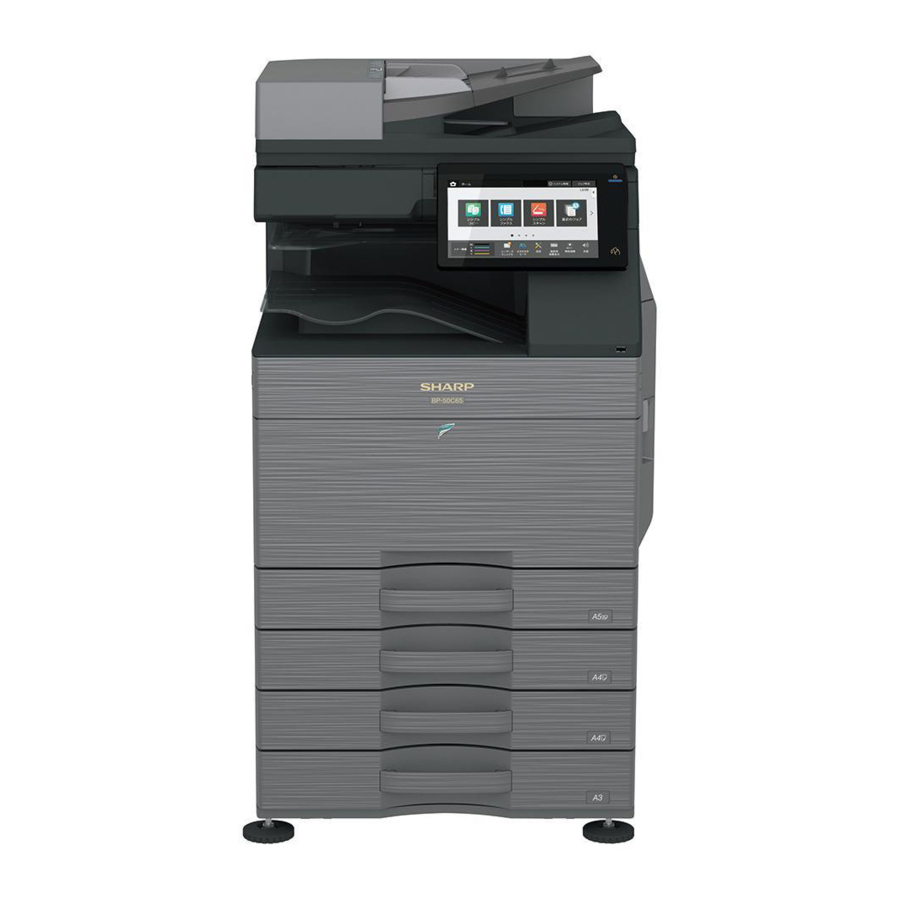

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Kullanım Kılavuzu

YAPILANDIRMA

Sistem şeması

Opsiyon listesi

STD: Standart donanım
OPT: Takılabilir opsiyon
*1: Bazı bölgelerde opsiyon
*2: Bazı bölgelerde desteklenmiyor

SİMÜLASYON

Genel ve amaç

Simülasyon modu, makine çalışma durumunu görüntülemek, sorunun konumunu ve nedenlerini daha erken bir aşamada belirlemek ve gelişmiş servis kolaylığı için makineyi verimli bir şekilde kurmak ve ayarlamak için aşağıdaki işlevlere sahiptir.

1. Çeşitli ayarlamalar
2. Spesifikasyonların ve fonksiyonların ayarlanması
3. Sorunları iptal etme
4. Çalışma kontrolü
5. Sayaç kontrolü, ayarı temizleme
6. Makine çalışma koşulları (çalışma geçmişi) veri kontrolü, temizleme
7. Çeşitli (ayarlamalar, ayar, çalıştırma, sayaçlar vb.) veri aktarımı.

Çalışma prosedürleri ve ekranlar, makinenin çalışma panelinin tasarımına bağlıdır.

Simülasyon modu

Kolay mod	Her kategori için yaygın olarak kullanılan simülasyonları görüntüler ve teknisyenlerin ayarları değiştirmesi, bakım ve ayarlamalar yapması için kolay erişim sağlar.
Klasik mod	Tüm simülasyonlar listelenir ve önceki model serilerinde olduğu gibi ana kod ve ardından alt kod girilerek erişilebilir.

Her tuşun fonksiyonu

No.	Adı	Fonksiyonu
1	TEST tuşu	Test modunu değiştirme
2	Mod ayar tuşu	Kolay modu, Klasik modu değiştirme
3	Dil ayar tuşu	Simülasyon modunda dili değiştirme
4	INFO tuşu	Mevcut ekranın çalışmasını görüntüleme
5	EXIT tuşu	Simülasyon modundan çıkış
6	BACK tuşu	Önceki ekrana geri dönme
7	Clear tuşu	Giriş değerini temizleme

Simülasyonu başlatma

Simülasyon moduna girme.

1. HOME tuşuna çift dokunun
2. Ver ekranı bölümüne dokunun (10 tuşlu mod giriş modu ekranı)

3. (#) tuşuna → Yıldız (*) tuşuna → Clear tuşuna → Yıldız (*) tuşuna dokunun → Simülasyonun ana kodunun girişi için hazır.


ANA ÜNİTE

Ambalajından Çıkarma

1. Polipropilen bantları kesin.

2. Üst kasayı, yastıklama malzemelerini ve ana ünite kasasını çıkarın.

3. F -ekl'yi çıkarın. Ana ünitenin vinil torbasını çıkarın.

4. Tutamakları çekin.

5. Ana üniteyi 4 kişi yavaşça kaldırın ve düz ve güvenli bir yere nazikçe koyun.


Sabitleme bandı ve koruma malzemesi sökme

1. Ön kapağı açın ve silika jeli çıkarın.

2. Atık toner kutusunun her iki ucundaki kilit kollarını içe doğru itin ve atık toner kutusunu yukarı çekin.

3. Bantı atık toner kutusundan çıkarın.
   * Bant, makineyi taşırken kullanılır, bu nedenle gerektiğinde saklayın.

4. Kilit kolunun okla gösterilen konuma hareket ettiğinden emin olun.

5. Koruma malzemesini çıkarın.

6. Sağ kapıyı açın.

7. Transfer ünitesinin sabitleme malzemesini (4 yer) ve etiketi çıkarın.


Paketlenmiş öğe kontrolü

No.	Ad	Miktar
1	Kullanım kılavuzu	1
2	Koruma tabakası	1

Kilit açma

1. Tepsi döndürme plakası kilit açma
   1. Tepsiyi dışarı çekin. Sabitleme malzemesini çevirin ve çıkarın. Uyarı etiketini çıkarın.
      Çıkarılan sabitleme malzemesini ileride kullanmak üzere şekilde gösterilen konuma takın.
      Dışarı çekilen tepsiyi kapatın.

2. Tarayıcı (2/3 ayna ünitesi) kilit açma
   1. Optik ünite sabitleme vidasını çıkarın ve not etiketini çıkarın.

   2. Koruma tabakasını takın. (Paketlenmiş öğe No.2)


Kurulum

Makineye isteğe bağlı bir kağıt besleme ünitesi bağlandığında, önce kağıt besleme ünitesinin ambalajını açın ve takın, ardından makinenin ambalajını açın.
Makineyi seçeneğe güvenli bir şekilde yerleştirin ve makinenin kurulum prosedürlerini gerçekleştirin.
Makineyi isteğe bağlı masaya sıkıca ve güvenli bir şekilde yerleştirin.

Bu modeller geliştirici ünitesine yerleştirilmiş geliştiriciyle birlikte gönderilmiştir ve SIM25-2 yapılmıştır. Bu nedenle makine kurulumunda SIM25-2'yi ÇALIŞTIRMAYIN.

SIM25-2 çalıştırılırsa, tüm geliştiricileri yenileriyle değiştirin ve SIM25-2'yi çalıştırın. Makine yeni geliştirici değiştirilmeden kullanılmışsa. Ömür performansı ile ilgili sorun olabilir.

Toner kartuşu takma

1. Toner kartuşunu yatay olarak birkaç kez çalkalayın
2. Ön kapağı açın ve her bir toner kartuşunu yerleştirin

Renkli kartuşu doğru konumlarına taktığınızdan emin olun. Farklı bir renk konumuna takmaktan kaçının.

Toner kartuşunu zorla takmayın.
Kartuş yerine güvenli bir şekilde kilitlenene kadar içeri itin.

Her rengin toner kartuşunun montaj yeri

LSU'nun toz geçirmez camının temizlenmesi

Nakliye veya kurulum sırasında transfer bandından veya deklanşörden veya diğer bazı bitişik parçalardan gelen toz LSU'ya düşebilir. Görüntü kalitesini kontrol etmeden önce toz geçirmez camı temizlediğinizden emin olun.

1. LSU temizleme çubuğunu ön kapaktan ayırın.

2. Temizleme çubuğunun keçe tarafını aşağı doğru çevirin ve takın. LSU toz geçirmez camını temizlemek için birkaç kez ileri geri kaydırın.

3. Keçenin yukarı bakması için LSU temizleme çubuğunu ön kapağa geri döndürün. Çıkıntıyı takın ve üç tırnakla sabitleyin.

4. Atık toner kutusunu takın.
   Her iki uç da kesinlikle kilitlenmiştir.

5. Ana güç anahtarını AÇIK konuma getirin, ardından ön kapağı kapatın.

Hedef ÇIKIŞ TEPSİSİ KABİNİ seçeneği için. Makineyi açmadan önce sonlandırıcı veya çıkış tepsisi kabini takılmalıdır, aksi takdirde L4-11 kodu oluşacaktır.

6. Çalışma paneli güç anahtarını AÇIK konuma getirin.

Şarj silindirinin temas işlemi kontrolü nedeniyle gücü açtıktan sonra 20 saniye boyunca ana üniteyi çalıştırmayın.
* Nadir durumlarda, JAM ekranı görünebilir.
* JAM ekranı görünürse, sağ kapıyı açıp kapatarak JAM'i iptal edin ve JAM geçmişini temizleyin.

7. OK (Tamam) düğmesine basın.

8. MFP otomatik olarak yeniden başlatılır ve toner ikmal işlemine girer
   "Toner ikmali devam ediyor" ifadesinin görüntülendiğini doğrulayın ve ekran kaybolana kadar bekleyin (30 sn - 4 dk sürer)
   Not
   Bu prosedür, toner kartuşundan DV ünitesine toner besleme işlemini kontrol etmek içindir. Çalışma süresi, toner kartuşundaki toner miktarına bağlı olarak değişir. Tonerin eşit olmayan dağılımı ve toner kartuşunun iç durumu.

Kağıt besleme tepsisi kurulumu

1. Sistem ayarı
   1. [SETTINGS] (AYARLAR) tuşuna dokunun.
   2. [Init. Install Settings] (İlk Kurulum Ayarları) tuşuna dokunun.
   3. Yönetici Girişinde [Password] (Şifre) tuşuna dokunun. 10 tuşlu tuş takımıyla şifreyi girin. "admin"
   4. Ayarları yapılandırmak için [Paper Tray Settings] (Kağıt Tepsisi Ayarları) tuşuna dokunun. Bu ayarlar, her bir kağıt tepsisi için kağıt türünü, kağıt boyutunu ve izin verilen işlevleri belirtir. [Tray Settings] (Tepsi Ayarları) tuşuna dokunulduğunda, tepsileri ve mevcut ayarları gösteren bir liste görünür.
   5. Ayarları değiştirmek için yukarıdaki ekranda [Each tray] (Her tepsi) tuşuna dokunun.
      Aşağıdaki ayarlar yapılandırılabilir.

Öğe	Açıklama
Tür	Tepsiye yüklenen kağıt türünü seçin. Seçilebilecek kağıt türleri kağıt tepsisine göre değişir.
Boyut	Listeden kağıt boyutunu seçin. Seçilebilecek kağıt boyutları tepsiye göre değişir. Seçilebilecek boyutlar, yukarıda seçilen kağıt türüyle de kısıtlanabilir. İstenilen boyut listede görünmüyorsa, [Custom Size] (Özel Boyut) seçeneğini seçin ve boyutu doğrudan girin (yalnızca baypas tepsisi için).
Besleme Onaylı İş	Kullanılabilecek modları seçin. Seçilen tepsiyle kullanılmasını istemediğiniz bir işlev varsa, işlevi devre dışı bırakın. "Type" (Tür) düz kağıt, geri dönüştürülmüş kağıt, renkli kağıt veya kullanıcı türü dışında bir şey olduğunda, [Fax] (Faks) ve [Internet Fax] (İnternet Faksı) seçilemez.

2. Tepsi boyutu kurulumu
   1. Kağıt tepsisini dışarı çekin.
      Tepsi durana kadar yavaşça dışarı çekin.
      Tepside kağıt kalmışsa, çıkarın.

   2. Kilit kollarını sıkarak ve yüklenecek kağıdın dikey ve yatay boyutlarına uyacak şekilde kaydırarak kılavuz plakaları A ve B'yi ayarlayın.
      Kılavuz plakaları A ve B kaydırılabilir. Her bir kılavuz plakasını kilit kolunu sıkarken kaydırın.

   3. Kilit kollarını sıkarak kılavuz plakaları A ve B'yi ayarlayın


Teknik özellikler kurulumu

Makinelerin hedefini ayarlamak için SIM26-6'yı kullanın.

SIM No		İçerik
26	6	Hedefi ayarlamak için kullanılır.

Hedef ayarları tamamlandıktan sonra, aşağıdaki ayarları özelleştirmek için ayarlanan değerleri değiştirin.

SIM No		İçerik
26	3	Denetçi spesifikasyon modunu ayarlamak için kullanılır.
	5	Toplam sayacın ve bakım sayacının sayma modunu ayarlamak için kullanılır.
	18	Toner tasarruf modunun EVET/HAYIR ayarını yapmak için kullanılır (Yalnızca Birleşik Krallık ve Japonya sürümlerinde) * Diğer hedef sürümler için bu kurulum kullanıcı programı tarafından yapılır.
	29	Uzaktan ürün yazılımı güncelleme modunu ayarlamak için kullanılır.
	52	Yazdırma dışı kağıt her bir sayaçtan geçirildiğinde saymanın EVET/HAYIR ayarını yapmak için kullanılır.

Görüntü kalitesi kontrolü

Uygulama öğeleri

Aşağıdaki öğeleri uygulayın.

No.	Öğe	SIM
1	Baskı motoru görüntü distorsiyonu ayarı (Manuel ayar) / OPC tambur fazı ayarı (Otomatik ayar) / Renk kaydı ayarı (Otomatik ayar)	50-22
2	Kopya renk dengesi ve yoğunluk kontrolü
3	Yazıcı renk dengesi/yoğunluk kontrolü	64-5

Yukarıda belirtilen içeriklere göre bir resimde kusurlar varsa, aşağıdaki içerikleri uygulayın ve bir resmi onaylayın.

No.	Öğe	SIM
4	Kopya/Yazıcı renk dengesi ayarı (Otomatik ayar)	46-74
5	Baskı/tarama görüntüsü ortadan kaymış, ön kenar konum ayarı	50-10

Açıklama

1. Baskı motoru görüntü distorsiyonu ayarı (Manuel ayar) / OPC tambur fazı ayarı (Otomatik ayar) / Renk kaydı ayarı (Otomatik ayar)

Bu ayar, baskı motoru görüntü distorsiyonu ayarını, OPC tambur fazı ayarını ve renk kaydı ayarını aynı anda gerçekleştirir.

1. SIM50-22 moduna girin.
2. [EXECUTE] (UYGULA) tuşuna basın.
   [EXECUTE] (UYGULA) tuşu vurgulanır ve görüntü kaydı otomatik ayarı başlatılır. (Ayarlamanın tamamlanması yaklaşık 30 saniye sürer.)
3. Ayarlama tamamlandığında, [EXECUTE] (UYGULA) tuşu normal ekrana geri döner ve ayarlama sonucu değeri görüntülenir.
   Her renk için mevcut eğim seviyesi, EĞİM ekran bölümünde görüntülenir.

4. Görüntülenen eğim seviyesini yazın.
   (Eğim seviyesi değerinin anlamı ve ayarlama prosedürü)
   * EĞİM C, M ve Y'nin tüm öğeleri için "OK" (TAMAM) görüntülenirse, ayarlama yapmaya gerek yoktur.
   * Değerin başında "R" görüntülenirse, LSU eğim ayar vidasını saat yönünde çevirin.
   * Değerin başında "L" görüntülenirse, LSU eğim ayar vidasını saat yönünün tersine çevirin.
   * Ayar vidasının dönüş miktarı, her ayar değerine karşılık gelir. C, M ve Y tıklama sayısını gösterir. Görüntülenen değer, ondalık noktada yuvarlanır.
   * "C, M ve Y(EĞİM)", C, M ve Y'nin her ayar vidası için ayar tıklama adımlarını gösterir.
   İçerikler ( ) içinde
   MIAN, SUB: Görüntü kaydının önceki ayar değerinden farkı.
   Örnek:
   Bu sefer 105 ve önceki sefer 103 ise, 105.0 (+2.0) olarak görüntülenir.
   EĞİM: LSU eğim ayar sonucunun değerlendirmesi. OK (TAMAM) veya NG (UYGUN DEĞİL).
   FAZ: Önceki zamanın OPC tambur fazı ayar değeri
5. 2) ila 4) arasındaki prosedürleri tekrar uygulayın ve C, M ve Y (EĞİM)'nin OK (TAMAM) olduğunu doğrulamak için kontrol edin.
   Bunlardan herhangi biri NG (UYGUN DEĞİL) ise, ayarlamak için ilgili rengin LSU eğim ayar vidasını çevirin.


K'nin LSU eğim ayar vidası çevrilerek ayarlama yapıldığında, C, M ve Y (EĞİM) durumları değişir. C, M ve Y (EĞİM)'nin OK (TAMAM) olduğunu doğrulamak için SIM50-22'yi uygulayın.
Bir anormallik meydana geldiğinde, "ERROR" (HATA) görüntülenir.
Bu durumda, her bir tahrik bölümünü ve işlem bölümünü kontrol edin.

2. Kopya renk dengesi ve yoğunluk kontrolü
   Yöntem
   Gri test çizelgesinin (UKOG-0162FCZZ) bir kopyasını ve servis renk test çizelgesinin (UKOG-0326FCZZ/UKOG-0326FC11) bir kopyasını alın ve bunların uygun olduğunu kontrol edin.
   1. Renk kopyalama modunda renk dengesi ve yoğunluk kontrolünün yürütülmesine ilişkin not Kopya renk dengesini ve yoğunluğunu kontrol etmek için, gri test çizelgesini (UKOG-0162FCZZ) ve servis renk test çizelgesini (UKOG-0326FCZZ/UKOG-0326FC11) kullanın. Metin/Basılı Fotoğraf modunda (Manuel) kopya yoğunluk seviyesini "3" olarak ayarlayın ve bir kopya alın.
      Bu sırada, kullanıcı ayar modundaki tüm renk dengesi ayarları varsayılan (merkez) olarak ayarlanmalıdır. Ayrıca, renk için belirtilen kağıdı kullandığınızdan emin olun.
   2. Tek renkli kopya modu yoğunluğunu kontrol etme notu
      Yoğunluğu kontrol etmek için gri test çizelgesini (UKOG-0162FCZZ) kullanın. Metin/Basılı Fotoğraf modunda (Manuel) kopya yoğunluk seviyesini "Manuel 3" olarak ayarlayın.
      Ayrıca, kullanıcı ayar modundaki tüm renk dengesi ayarları varsayılan (merkez) olarak ayarlanmalıdır.

[Gri test çizelgesiyle (UKOG-0162FCZZ) kontrol edin]
Gri test çizelgesiyle kopya yoğunluğu kontrolünde, aşağıdaki koşulların sağlandığından emin olmak için kontrol edin.

Renk (gri) dengesi için, servis renk test çizelgesini (UKOG-0326FCZZ/UKOG-0326FC11) kullanın ve kontrol edin.

[Servis renk test çizelgesiyle (UKOG-0326FCZZ/UKOG-0326FC11) kontrol edin]
Servis renk test çizelgesiyle kopya renk dengesi kontrolünde, aşağıdaki koşulların sağlandığından emin olmak için kontrol edin.

1. Renkli kopya kontrol öğeleri (Aşağıdakileri doğrulamak için kontrol edin:)

   1. 12 boş alan vardır.
   2. Kayıtlar (ana tarama için bir nokta ve alt tarama için bir nokta) kaydırılmamıştır.
   3. 5,0 (5 puan) çözünürlük görülebilir.
   4. Gri dengesinde F ve R tarafları arasındaki renk farkı çok büyük değil.
   5. Beyaz ve siyah çizgiler yoktur.
   6. Renkli metinler net bir şekilde yeniden üretilir.
   7. Dolu yoğunluk çok hafif değil.
2. Tek renkli kopya kontrol öğeleri (Aşağıdakileri doğrulamak için kontrol edin:)

   1. 12 boş alan vardır.
   2. 4,0 (5 puan) çözünürlük görülebilir.
   3. F ve R tarafları arasındaki yoğunluk farkı çok büyük değil.
   4. Beyaz ve siyah çizgiler yoktur.
   5. Dolu yoğunluk çok hafif değil.
   6. Siyah düşük yoğunluklu gradasyon hafifçe kopyalanır.

3. Yazıcı renk dengesi/yoğunluk kontrolü
   Yöntem
   Baskı test desenini yazdırmak için SIM64-5'i uygulayın.


Her bir ayar değerini varsayılana ayarlayın ve [EXECUTE] (UYGULA) tuşuna basın. Yazdırma test deseni yazdırılır.

Yazdırma yoğunluğu, daha hafif seviyeden daha koyu seviyeye kademeli olarak değiştirilmelidir. Yoğunluk değiştirme yönü tersine çevrilmemelidir. Her rengin yoğunluk seviyesi neredeyse aynı seviyede olmalıdır.

4. Kopya/Yazıcı renk dengesi ve yoğunluk ayarı (Otomatik ayar)

Bir yazıcı seçeneği takıldığında, yukarıdaki öğeyi uyguladığınızdan emin olun.

1. SIM46-74 moduna girin.
2. [EXECUTE] (UYGULA) tuşuna basın.
   Yüksek yoğunluklu işlem kontrolü gerçekleştirilir ve kopya renk yaması görüntüsü (ayar deseni) yazdırılır. (A4/11" x 8,5" veya A3/11" x 17" kağıdı otomatik olarak seçilir.)
3. 2) prosedüründe yazdırılan renk yaması görüntüsü (ayar deseni) kağıdını belge masasına yerleştirin.
   2) prosedüründe yazdırılan renk yaması görüntüsünü (ayar desenini) belge masasına yerleştirin. Renk yaması görüntüsünü, ince çizgiler sol tarafta olacak şekilde yerleştirin. Bu sırada, yazdırılan renk yaması görüntüsünün (ayar deseni) üzerine 5 yaprak beyaz kağıt yerleştirin.

4. [FACTORY] (FABRİKA) hedefini seçin ve [EXECUTE] (UYGULA) tuşuna basın.
   Renk dengesi, kullanıcının isteğine göre manuel renk dengesi ayarıyla (SIM46-21) özelleştirildiğinde ve renk dengesi SIM63-7 ile servis hedefi olarak kaydedildiğinde, renk dengesinin ayarlanması gerekiyorsa [SER- VICE] (SERVİS) hedefini seçin.
   Kopya renk dengesi ayarı otomatik olarak yürütülür ve renk dengesi kontrol yaması görüntüsünü yazdırır.
   Yazdırılan kontrol deseninde herhangi bir çizgi veya belirsiz baskı varsa, baskı motorunda herhangi bir sorun olup olmadığını kontrol edin.

5. [EXECUTE] (UYGULA) tuşuna basın.
   Yazıcı renk yaması görüntüsü (ayar deseni) yazdırılır. (A4/11" x 8,5" veya A3/11" x 17" kağıdı otomatik olarak seçilir.)
6. 5) prosedüründe yazdırılan renk yaması görüntüsünü (ayar desenini) belge masasına yerleştirin.
   2) prosedüründe yazdırılan renk yaması görüntüsünü (ayar desenini) belge masasına yerleştirin. Renk yaması görüntüsünü, ince çizgiler sol tarafta olacak şekilde yerleştirin. Bu sırada, yazdırılan renk yaması görüntüsünün (ayar deseni) üzerine 5 yaprak beyaz kağıt yerleştirin.

7. [FACTORY] (FABRİKA) hedefini seçin ve [EXECUTE] (UYGULA) tuşuna basın.
   Renk dengesi, kullanıcının isteğine göre manuel renk dengesi ayarıyla (SIM67-25) özelleştirildiğinde ve renk dengesi SIM67- 27 ile servis hedefi olarak kaydedildiğinde, renk dengesi bu renk dengesine ayarlanırsa [SERVICE] (SERVİS) hedefini seçin.
   Yazıcı renk dengesi ayarı (adım 1) otomatik olarak gerçekleştirilir ve renk dengesi kontrol yaması görüntüsü yazdırılır.
   Yazdırılan kontrol deseninde herhangi bir çizgi veya belirsiz baskı varsa, baskı motorunda herhangi bir sorun olup olmadığını kontrol edin.

8. Yarım ton görüntüsü düzeltmesinin ilk ayar menüsü görüntülenir. [OK] (TAMAM) tuşuna basın.
   Yarım ton görüntüsü düzeltmesinin ilk ayarı gerçekleştirilir.
9. [EXECUTE] (UYGULA) tuşu görüntülenene kadar bekleyin. Görüntülendiğinde, üzerine basın.
   Yarım ton görüntüsü düzeltmesi gerçekleştirilir.
10. "COMPLETED THIS PROCEDURE" (BU PROSEDÜR TAMAMLANDI) görüntülendiğinde, ayar işlemi tamamlanır.
    SIM46-74'ü iptal edin.

Ayar sonucu, yalnızca hem kopya modunda hem de yazıcı modunda yapılan ayarlamalar tamamlandığında geçerli olur.
Örneğin, kopya renk dengesi ayarı (otomatik ayar) yapılırsa ve simülasyon iptal edilirse, ayar sonucu geçersiz olur.

11. Kopya renk dengesini ve yoğunluğunu kontrol edin. (Kopya renk dengesi ve yoğunluk kontrolü öğesine bakın.)
12. Yazıcı renk dengesini ve yoğunluğunu kontrol edin. (Yazıcı renk dengesi ve yoğunluk kontrolü öğesine bakın.)

Otomatik ve manuel ayarlamalar yapıldıktan sonra bile renk dengesi veya yoğunluk tatmin edici düzeyde değilse, başka bir neden olabilir.
Nedeni gidermek, onarmak veya gerekli işleri yapmak ve ayarlamayı baştan tekrarlamak.
Renk dengesi veya yoğunluk sağlanamazsa, SIM46-74 ile kopya ve yazıcı renk dengesini ayarlayın.

5. Baskı/tarama görüntüsü ortadan kaymış, ön kenar konum ayarı.
   Bu ayarı uygulamadan önce, aşağıdaki öğeleri kontrol ettiğinizden emin olun.
   * İçinde A4 (LT) kağıdı bulunan bir tepsi olmalıdır.
   1. SIM50-10 moduna girin.
   2. Bir kağıt besleme tepsisi 1 seçin.
   3. Kağıt besleme tepsisi 1'e A4 (11 X 8,5) kağıdı yerleştirin.
   4. Yazdırılan yarım ton deseninin iç boyutunun 240 1,2 mm olduğunu doğrulamak için kontrol edin.
   5. Ayarlama deseninin ön/arka çerçeve yönündeki (F tarafı boşluk miktarı) ve taşıma yönündeki (Ön kenar boşluk miktarı) boş alan boyutunu ölçün.
      Aşağıdaki koşulların tümünün sağlandığını doğrulamak için kontrol edin.


Ayar değerlerinin hesaplanması ve girilmesi prosedürleri
(Örnek) Ön kenar boşluk miktarı

1. Gözle muayene ile ölçün.
   → Ölçüm sonucu: 4,5 mm
2. Kaydırma miktarını hesaplayın.
   Hedef değer, 3 mm'lik spesifikasyon değeridir (merkez değer).
   * F tarafı boşluk miktarı için hedef 2 mm'dir.
   → [4 – 4,5 = -0,5 (mm)]
3. Ayar değerini hesaplayın. -0,5 mm'lik kaydırma miktarından 5 çıkarın.
   * 0,1 mm'lik kaydırma miktarı için ayar değeri 1 ile değiştirilir.
   Mevcut değer 50 olduğunda:
   → [50 – 5 = 45]
4. SUB-CS1 için ayar değerini girin.
   → [45] girin.

6. MAIN-CS1'i (F tarafı boşluğu) ve SUB-CS1'i (Ön kenar boşluğu) girin ve OK (TAMAM) düğmesine basın.
   Kaydırma miktarı için hesaplanan ayar değerlerini MAIN-CS1/SUB-CS1'e girin ve OK (TAMAM) düğmesine basın. (Düğme yerine imleç kullanılabilir.)
7. Ayar değerlerini girdikten sonra, tekrar yazdırın ve kaçınma miktarlarının hedef aralığa ayarlandığını doğrulamak için kontrol edin.

BP-DE12/DE13/DE14 KAĞIT ÇEKMECESİ

(STAND/550/2x550/3x550 KAĞIT ÇEKMECESİ)

Ambalajından Çıkarma

Kurulumdan önce, hem çalıştırma hem de ana güç düğmelerinin kapalı olduğundan ve güç kablosunun elektrik prizinden çıkarıldığından emin olun. Kurulumu gerçekleştirirken çalıştırma panelindeki veri lambasının yanmadığından veya yanıp sönmediğinden emin olun.

Paketlenmiş öğelerin kontrolü

No.	Adı	Miktarı
1	Masa ünitesi	1
2	Sabitleme vidaları (M4 x 8)	4
3	Sağ ayarlayıcı	1

Kurulum

Ayarlayıcı konum ayarı

1. Sağ ayarlayıcıyı takın (Paketlenmiş öğe No.3)


Not
Aşağıdaki seçenek aynı anda takılı değilse, ayarlayıcı takılmalıdır.

• YÜKSEK KAPASİTELİ TEPSİ
• SONLANDIRICI (1k)
• SELE DİKİŞ SONLANDIRICI (1K)
• SONLANDIRICI (3K)
• SELE DİKİŞ SONLANDIRICI (3K)

Güvenliği sağlamak için, sağ ayarlayıcıyı kilitlenene kadar yerleştirin.

2. Masa ünitesini sabitlemek için her bir ayarlayıcıyı çevirin.


Ana ünite ve masa ünitesi bağlantısı

1. Ana üniteyi masa ünitesinin üzerine yerleştirin.

Ana üniteyi kaldırmak için dört veya daha fazla kişinin gücünü kullanın.

Dış hatları eşleştirerek ana üniteyi yavaşça masa ünitesinin üzerine yerleştirin. Masa ünitesinin üstündeki konumlandırma piminin ana ünitenin konumlandırma kanalına güvenli bir şekilde takıldığından emin olun.

2. Tepsi 1 ve tepsi 2'yi çıkarın.

3. Masa ünitesinin ön tarafının sağ ve sol taraflarındaki bağlantı plakalarını kaldırın ve sabitleme vidalarıyla (Paketlenmiş öğe No.2) sabitleyin.

4. Tepsi 1 ve tepsi 2'yi takın.

5. Ana gövde arka kapağını çıkarın. Ve sabitleme vidalarıyla (Paketlenmiş öğe No.2) sabitleyin. Küçük kapakları geri takın.


Kilidi serbest bırakma

1. Her bir tepsiyi dışarı çekin. Sabitleme malzemesini çevirerek çıkarın ve uyarı sayfasını çıkarın.
   Çıkarılan sabitleme malzemesini, depolama için şekilde gösterilen konuma takın.
   Dışarı çekilen kaseti kapatın.


Gücü açmadan önce, tepsinin sabitleme malzemesinin ayrıldığından emin olun. Sabitleme malzemesi ayrılmadan güç açılırsa, sorun oluşabilir.

Konnektör bağlantısı

1. Kapağı makinenin arka tarafından çıkarın.

2. Konnektörü bağlayın.

3. Kapağın tabanını penseyle ayırın.

4. Kapağı takın.


Ayarlama

Kurulumdan önce, hem çalıştırma hem de ana güç düğmelerinin kapalı olduğundan ve güç kablosunun elektrik prizinden çıkarıldığından emin olun. Kurulumu gerçekleştirirken çalıştırma panelindeki veri lambasının yanmadığından veya yanıp sönmediğinden emin olun.

Ana ünitenin gücünü AÇIN

1. Makinenin güç kablosunu elektrik prizine takın ve ana güç düğmesini ve çalıştırma paneli güç düğmesini AÇIN.

Not
Tepsi boyutunu ayarlamak için "Tepsi boyutu kurulumu"na bakın.

Görüntü merkez dışı ayarı

Not
Masa ünitesinin görüntü ön kenar konumu ve merkez dışı ayar değeri, fabrikadan gönderilirken ortalama değere ayarlanmıştır.
Bu nedenle, bu ayar yalnızca yazdırma görüntüsünü kontrol ederek yürütme kararı verildiğinde yapılmalıdır.

* İçinde A4 (LT) kağıdı bulunan bir tepsi olmalıdır.

1. SIM50-10 moduna girin.
2. Bir kağıt besleme kaynağı "3" (CS2) seçin.
3. CS2 kağıt besleme tepsisine A4 (11 X 8.5) kağıt yerleştirin.
4. Yazdırılan yarım ton deseninin iç boyutunun 240 1,2 mm olduğunu doğrulamak için kontrol edin.
   Yukarıdaki koşul sağlanmazsa, tatmin edici bir sonuç elde edilene kadar ADJ4A (Servis kılavuzu) prosedürlerini izleyin ve tekrarlayın.
5. Ayarlama deseninin ön/arka çerçeve yönündeki (F tarafı boşluk miktarı) ve taşıma yönündeki (Ön kenar boşluk miktarı) boş alan boyutunu ölçün.
   Aşağıdaki koşulların tümünün karşılandığını doğrulamak için kontrol edin.


Ayarlama değerlerinin hesaplanması ve girilmesi prosedürleri
(Örnek) Ön kenar boşluk miktarı

1. Gözle muayene ile ölçün. Ölçüm sonucu: 4,5 mm
2. Kaydırma miktarını hesaplayın.
   Hedef değer, 3 mm'lik belirtim değeri (merkez değer)dir.
   * F tarafı boşluk miktarı için hedef 2 mm'dir.
   → [4 – 4,5 = -0,5 (mm)]
3. Ayarlama değerini hesaplayın. -0,5 mm'lik kaydırma miktarından 5 çıkarın.
   * 0,1 mm'lik kaydırma miktarı için, ayarlama değeri 1 oranında değiştirilir.
   → Geçerli değer 50 olduğunda: [50 – 5 = 45]
4. SUB-CS2/CS3/CS4 için ayarlama değerini girin. [45]'i girin.

6. MAIN-CS2 (F tarafı boşluğu) ve SUB-CS2 (Ön kenar boşluğu) girin ve OK (Tamam) düğmesine basın. Kaydırma miktarı için hesaplanan ayarlama değerlerini MAIN-CS2/SUB-CS2'ye girin ve OK (Tamam) düğmesine basın. (İmleç düğme yerine kullanılabilir.)
7. Ayarlama değerlerini girdikten sonra, tekrar yazdırın ve kaçınma miktarlarının hedef aralığa ayarlandığını doğrulamak için kontrol edin.

Her bir kağıt besleme tepsisi için 4) ila 7) prosedürlerini uygulayın.

BP-DE15 KAĞIT ÇEKMECESİ

(STAND/550&2100 KAĞIT ÇEKMECESİ)

Ambalajından Çıkarma

Konnektör önce çıkarılırsa, kurulum işlemleri sırasında hasar görebilir. Bu nedenle, kutuyu açarken paketli tutun ve yalnızca konnektörü makineye bağlarken ambalajından çıkarın.

Paketlenmiş öğe kontrolü

No.	Adı	Miktar
1	Masa ünitesi	1
2	Sabitleme vidaları (M4 x 8)	4
3	Sağ ayarlayıcı	1

Kurulum

Kurulumdan önce, hem çalıştırma hem de ana güç anahtarlarının kapalı olduğundan ve güç fişinin prizden çekildiğinden emin olun. Kurulumu gerçekleştirirken çalıştırma panelindeki veri lambasının yanmadığından veya yanıp sönmediğinden emin olun.

Ayarlayıcı konum ayarı

1. Sağ ayarlayıcıyı takın (Paketlenmiş öğe No.3)


Not
Aşağıdaki seçenek aynı anda kurulmamışsa, ayarlayıcı takılmalıdır.

• BÜYÜK KAPASİTELİ TEPSİ
• SONLANDIRICI (1k)
• SELE DİKİŞLİ SONLANDIRICI (1K)
• SONLANDIRICI (3K)
• SELE DİKİŞLİ SONLANDIRICI (3K)

Güvenliği sağlamak için, sağ ayarlayıcıyı kilitlenene kadar yerleştirin.

2. Masa ünitesini sabitlemek için her bir ayarlayıcıyı çevirin.

Ana ünite ve masa ünitesi bağlantısı

1. Ana üniteyi masa ünitesinin üzerine yerleştirin.

Ana üniteyi kaldırmak için dört veya daha fazla kişinin gücünü kullanın.

Harici hatları takarak ana üniteyi yavaşça masa ünitesinin üzerine yerleştirin. Masa ünitesinin üstündeki konumlandırma piminin ana ünitenin konumlandırma oluğuna sıkıca yerleştiğinden emin olun.

2. Tepsi 1'i ve tepsi 2'yi çıkarın.

3. Masa ünitesinin ön tarafının sağ ve sol taraflarındaki bağlantı plakalarını kaldırın ve sabitleme vidalarıyla (Paketlenmiş öğe No.2) sabitleyin.

4. Tepsi 1'i ve tepsi 2'yi takın.

5. Ana gövdenin sağ ve sol taraflarındaki küçük kapağı çıkarın. Ve sabitleme vidalarıyla (Paketlenmiş öğe No.2) sabitleyin. Küçük kapakları geri takın.


Kilidi açma

1. Tepsiyi dışarı çekin. Sabitleme malzemesini çevirerek çıkarın ve uyarı kağıdını çıkarın.
   Çıkarılan sabitleme malzemesini saklama için şekilde gösterilen konuma takın.

2. Her bir tandem tepsiyi dışarı çekin. Sabitleme malzemesini çevirerek çıkarın ve uyarı kağıdını çıkarın.
   Çıkarılan sabitleme malzemesini saklama için şekilde gösterilen konuma takın.
   Dışarı çekilen tepsiyi kapatın.


Gücü açmadan önce, tepsinin sabitleme malzemesinin ayrıldığından emin olun. Sabitleme malzemesi ayrılmadan güç açılırsa, bir sorunla sonuçlanabilir.

Konnektör bağlantısı

1. Kapağı makinenin arka tarafından çıkarın.

2. Konnektörü bağlayın.

3. Kapağın tabanını pense ile ayırın.

4. Kapağı takın.


Ana ünitenin gücünü AÇIN

1. Makinenin güç fişini prize takın ve ana güç anahtarını ve çalıştırma paneli güç anahtarını AÇIN.

Tepsi kurulumu

1. Sistem Ayarları
   1. Dokunmatik panelde [İlk Kurulum Ayarları] tuşuna dokunun.
   2. İlgili ayar için [Tepsi Ayarları] seçeneğine dokunun. Her tepsi için kağıt türünü, kağıt boyutunu ve Besleme Onaylı İş'i ayarlayın. Tepsi listesini ve mevcut ayarları görüntülemek için [Tepsi Ayarları] tuşuna dokunun.
   3. Ayar ekranını görüntülemek için ilgili tepsi tuşuna dokunun. Ayar öğeleri aşağıda listelendiği gibidir:

Ayar Öğeleri	Açıklama
Tür	Kullanılacak kağıt türünü seçin. Seçilebilir kağıt türü, tepsiye göre değişir.
Boyut	Kullanılacak kağıt boyutunu seçin. Seçilebilir boyut, tepsiye göre değişir. Seçilebilir boyut, yukarıdaki Türde seçilen tepsiye bağlı olarak sınırlı olabilir. Uygun tepsi listelenmemişse, [Boyut Girişi] seçeneğini belirleyin ve boyutu doğrudan belirtin. (Bu yalnızca Baypas Tepsisi için geçerlidir.)
Besleme Onaylı İş	Onaylı iş modunu seçin. Seçilen tepsiyi kullanarak bir iş gerçekleştirmek istemiyorsanız özelliği devre dışı bırakın. [Tür] Düz Kağıt, Geri Dönüştürülmüş Kağıt, Renkli kağıt veya Kullanıcı Türü dışında bir değere ayarlanmışsa [Faks] ve [İnternet Faksı] seçilemez.

2. Tepsi boyutu ayarı
   1. Tepsi 2
      1. Kağıt tepsisini dışarı çekin.
         Tepsi durana kadar yavaşça dışarı çekin.
         Tepsiye yüklenen kağıdı çıkarın.
      2. Kilit kollarını sıkarak ve yüklenecek kağıdın uzunlamasına ve enine boyutlarına uyacak şekilde kaydırarak kılavuz plakaları A ve B'yi ayarlayın.
         Kılavuz plakaları A ve B kaydırılabilir. Kağıt boyutuna göre ayarlamak için her bir kılavuz plakasını kilit kolunu sıkarak kaydırın.

   2. Tepsi 3 (A4/LT)
      1. Tandem kağıt besleme tepsisini dışarı çekin.
      2. Bir kancaya basarken Tandem tepsi düzenleme plakasını çıkarın.

      3. Ayarlama plakası çıkıntısını uygun boyut için Tandem tepsi düzenleme plakasındaki deliklere yerleştirin.

      4. Tandem kağıt besleme tepsisini itin.
   3. Tepsi 4 (A4/LT/B5)
      1. Tandem kağıt besleme tepsisini dışarı çekin.
      2. Bir kancaya basarken Tandem tepsi düzenleme plakasını çıkarın.

      3. Ayarlama plakası çıkıntısını uygun boyut için Tandem tepsi düzenleme plakasındaki deliklere yerleştirin.

      4. A4/LT boyutu için B5 arka kenar düzenleme plakasını yatırın. B5 boyutu için düzenleme plakasını dik konuma getirin.

      5. Tandem kağıt besleme tepsisini itin.
3. Boyut ayarı
   Ana ünitenin tuş işlemleriyle SIM26-2 "Boyut ayarı"nı yürütün.
   1. Büyük kapasiteli masanın boyut seçim menüsü çalıştırma mesajı ekranında görüntülenir.
   2. Mesaj ekranında ayarlanacak bir boyut düğmesi seçin.

Görüntü merkez dışı ayarı

Not
Masa ünitesinin görüntü ön kenarı konumu ve merkez dışı ayar değeri, fabrikadan gönderilirken ortalama değere ayarlanmıştır.
Bu nedenle, bu ayar yalnızca yazdırma görüntüsünü kontrol ederek yürütme kararı verildiğinde gerçekleştirilmelidir.

* İçinde A4 (LT) kağıdı olan bir tepsi olmalıdır.

1. SIM50-10'u yürütün.
2. Bir kağıt besleme kaynağı "3" (CS2) seçin.
3. CS2 kağıt besleme tepsisine A4 (11 X 8,5) kağıdı yerleştirin.
4. Yazdırılan yarım tonlu desenin iç boyutunun 240 1,2 mm olduğunu doğrulamak için kontrol edin.
   Yukarıdaki koşul karşılanmazsa, tatmin edici bir sonuç elde edilene kadar ADJ4A (Servis kılavuzu) prosedürlerini izleyin ve tekrarlayın.
5. Ayarlama deseninin ön/arka çerçeve yönündeki boş alan boyutunu (F tarafı boşluk miktarı) ve taşıma yönündeki (Ön kenar boşluk miktarı) boş alan boyutunu ölçün.
   Aşağıdaki tüm koşulların karşılandığını doğrulamak için kontrol edin.


Ayarlama değerlerinin hesaplanması ve girilmesi prosedürleri
(Örnek) Ön kenar boşluk miktarı

1. Gözle inceleyerek ölçün. Ölçüm sonucu: 4,5 mm
2. Kaydırma miktarını hesaplayın.
   Hedef değer 3 mm'lik belirtim değeridir (orta değer).
   * F tarafı boşluk miktarı için hedef 2 mm'dir.
   → [4 – 4,5 = -0,5 (mm)]
3. Ayarlama değerini hesaplayın. -0,5 mm'lik kaydırma miktarından 5 çıkarın.
   * 0,1 mm'lik kaydırma miktarı için ayarlama değeri 1 ile değiştirilir.
   → Geçerli değer 50 olduğunda:
   [50 – 5 = 45]
4. SUB-CS2 için ayarlama değerini girin.
   → [45]'i girin.

6. MAIN-CS2'yi (F tarafı boşluk) ve SUB-CS2'yi (Ön kenar boşluğu) girin ve Tamam düğmesine dokunun.
   Kaydırma miktarı için hesaplanan ayarlama değerlerini MAIN-CS2/SUB-CS2'ye girin ve Tamam düğmesine dokunun. (Düğme yerine imleç kullanılabilir.)
7. Ayarlama değerlerini girdikten sonra, tekrar yazdırın ve kaçınma miktarlarının hedef aralığa ayarlandığını doğrulamak için kontrol edin.

Her bir kağıt besleme tepsisi için 4) ila 7) arasındaki prosedürleri uygulayın.

BP-LC10 GENİŞ KAPASİTELİ TEPSİ

Ambalajından çıkarma

Bağlayıcı önce çıkarılırsa, kurulum işlemleri sırasında hasar görebilir. Bu nedenle, kutusundan çıkarırken paketli tutun ve yalnızca bağlayıcıyı makineye bağlarken kutusundan çıkarın.

Paketlenmiş öğeleri kontrol edin

No.	Ad	Miktar
1	Geniş kapasiteli tepsi	1
2	Montaj plakası üst	2
3	Bağlantı ünitesi	1
4	Sabitleme vidası A (Altıgen rondela S sıkı M4x18)	4
5	Sabitleme vidası B (Altıgen rondela S sıkı M4x12)	2
6	Sabitleme vidası C (M4x8 kap)	1
7	LCC Kılavuz kağıdı	1

Kurulum

Kurulumdan önce, hem çalıştırma hem de ana güç anahtarlarının kapalı olduğundan ve güç fişinin prizden çıkarıldığından emin olun. Kurulumu gerçekleştirirken çalıştırma panelindeki veri lambasının yanmadığından veya yanıp sönmediğinden emin olun.

Kilidi açın

1. Kağıt besleme masası sabitleme vidasını çıkarın.


NOT: Gücü açmadan önce, tepsinin sabitleme vidasının çıkarıldığından emin olun. Sabitleme vidası çıkarılmadan güç açılırsa, bir sorun oluşabilir.

Ana ünite ve geniş kapasiteli tepsi bağlantısı

1. Sabitleme vidası A (Paketlenmiş öğe No.4) ile montaj plakası üst (Paketlenmiş öğe No.2)'yi ana ünitenin sağ tarafına takın. Kurulum sırasında, montaj plakası üstünün lastik bölümünü ( ) alt tarafa yerleştirin.
   Not
   Sağ ayarlayıcı takılıysa, çıkarın.

2. Sağ kapı kapağını makineden çıkarın.

3. LCC kılavuz kağıdını (Paketlenmiş öğe No.7) kağıt giriş kılavuzuna takın.
   LCC kılavuz kağıdının yüzeyini alkolle temizleyin.


4. Makinenin sabitleme vidalarını (1 adet) çıkarın ve vida kapağını çıkarın. Ve sağ alt kapağı çıkarın.

5. Sabitleme vidası B'yi (Paketlenmiş öğe No.5) geçici olarak yarıya kadar sabitleyin.

6. Geçici olarak sabitlenmiş vida B'yi bağlantı ünitesindeki anahtar deliğine yerleştirin ve bağlantı ünitesini geçici olarak sabitleyin.

7. Diğer sabitleme vidası B'yi sabitleyin ve geçici olarak sabitlenmiş vida B'yi sıkıca sıkın.

8. Sağ alt kapağı ana üniteye geri takın.

9. Sabitleme vidasını sabitleyin ve vida kapağını ana üniteye geri takın.

10. ile işaretlenmiş bölümü kaldırırken bağlantı ünitesini geniş kapasiteli tepsiye yerleştirin ve sabitleme vidası C'yi (Paketlenmiş öğe No.6) bağlantı ünitesindeki A işaretinde sabitleyin.


Yükseklik ayarı

1. Geniş kapasiteli tepsiyi ana üniteye yaklaştırın.

2. Geniş kapasiteli tepsinin yükseklik ayarı kontrol kaburgasının ve ana üniteye monte edilmiş montaj plakası üstünün eksen çizgisinin aynı hizada olduğundan emin olun.

3. Yükseklik ayarı gerekmiyorsa, geniş kapasiteli tepsiyi daha da içeri yerleştirin.
   Yükseklik ayarı gerekiyorsa, 4)'ten itibaren ayar prosedürünü uygulayın.

4. F tarafındaki ayar vidasını gevşetin.
   NOT: Ayar için ön taraftaki ayar vidasını kullanın. Arka taraftaki vidaya dokunmayın.
   NOT: Servis sırasında vida gevşetilirse veya çıkarılırsa, servis tamamlandıktan sonra C Yükseklik ayarını gerçekleştirdiğinizden emin olun.

5. Sağa kayma durumunda, ön üst bölüme basın ve yüksekliği ayarlama kontrol kaburgasını, montaj plakası üstünün eksen çizgisiyle aynı hizada olacak şekilde oturtun. Geniş kapasiteli tepsiyi ana üniteye yerleştirin.

6. Sola kayma durumunda, yüksekliği ayarlama kontrol kaburgası montaj plakası üstünün eksen çizgisiyle aynı hizada olacak şekilde ızgarayı kaldırın ve geniş kapasiteli tepsiyi yerleştirin.

7. Gevşetilen vidayı sıkın.


Bağlayıcı bağlantısı

1. Bağlayıcı kapağını çıkarın.
   Çıkarılan bağlayıcı kapağını kullanmayın.

2. Bağlayıcıyı bağlayın.
   Isıtıcı kiti takılı değilse, ısıtıcı bağlayıcısını bağlayıcıya bağlamaya gerek yoktur.


Kağıt boyutu anahtarı

1. Arka kapağı çıkarın.

2. Yan plaka F ve Yan plaka R'nin üst ve alt tarafındaki sabitleme vidasını (4 adet mavi vida) çıkarın.

3. Alt tarafı, Yan plaka F ve Yan plaka R'nin alt tarafındaki kazınmış işarete göre yerleştirin. Üst ve alt tarafı, çıkarılan sabitleme vidalarını kullanarak sıkın.


4. Arka kenar plakasını değiştirme
   Üst ve alt Arka kenar plakasını ayrı ayrı sabitleyen mavi vidaları çıkarın.

5. Boyut kılavuzunu kazınmış işarete göre yerleştirin. Üst ve alt tarafı, çıkarılan sabitleme vidalarını (A4) kullanarak sıkın.

6. Arka kapağı takın.


Ana ünitenin gücünü AÇIN

1. Makinenin güç fişini prize takın ve ana güç anahtarını ve çalıştırma paneli güç anahtarını AÇIN.

Boyut ayarı

Ana ünitenin tuş işlemleriyle SIM26-2 "Boyut ayarı" (Size setting) uygulayın.

1. Geniş kapasiteli tepsinin boyut seçimi menüsü, çalıştırma mesajı ekranında görüntülenir.
2. Mesaj ekranında ayarlanacak bir boyut düğmesi seçin.

Görüntü merkezden uzak ayarı

1. Simülasyon ile ayar
   Not
   Geniş kapasiteli tepsinin görüntü ön kenar konumu ve merkezden uzak ayar değeri, fabrikadan gönderilirken ortalama değere ayarlanmıştır.
   Bu nedenle, bu ayar yalnızca baskı görüntüsünü kontrol ederek yürütme kararı verildiğinde yapılmalıdır.
   * İçinde A4 (LT) kağıdı olan bir tepsi olmalıdır.
   1. SIM50-10'u çalıştırın.
   2. "6" (LCC) kağıt besleme kaynağını seçin.
   3. LCC kağıt besleme tepsisine A4 (11 X 8.5) kağıdı yerleştirin.
   4. Basılı yarı tonlu desenin iç boyutunun 240 1,2 mm olduğunu doğrulamak için kontrol edin.
      Yukarıdaki koşul sağlanmazsa, tatmin edici bir sonuç elde edilene kadar ADJ4A (Servis kılavuzu) prosedürlerini izleyin ve tekrarlayın.
   5. Ön/arka çerçeve yönündeki (F tarafı boşluk miktarı) ve taşıma yönündeki (Ön kenar boşluk miktarı) ayar deseninin boş alan boyutunu ölçün.
      Aşağıdaki tüm koşulların sağlandığını doğrulamak için kontrol edin.


Ayar değerlerinin hesaplanması ve girilmesi prosedürleri
(Örnek) Ön kenar boşluk miktarı

1. Görsel inceleme ile ölçün.
   → Ölçüm sonucu: 4,5 mm
2. Kaydırma miktarını hesaplayın. Hedef değer, 3 mm'lik belirtim değeri (merkez değeri)dir.
   * F tarafı boşluk miktarı için hedef 2 mm'dir.
   → [4 – 4,5 = -0,5 (mm)]
3. Ayar değerini hesaplayın. -0,5 mm'lik kaydırma miktarından 5 çıkarın.
   * 0,1 mm'lik kaydırma miktarı için ayar değeri 1 ile değişir.
   → Geçerli değer 50 olduğunda:
   [50 – 5 = 45]
4. SUB-LC için ayar değerini girin.
   → [45] değerini girin.

6. MAIN-LC (F tarafı boşluk) ve SUB-LC (Ön kenar boşluğu) değerlerini girin ve OK (Tamam) düğmesine dokunun.
   MAIN-LC/SUB-LC'ye kaydırma miktarı için hesaplanan ayar değerlerini girin ve OK (Tamam) düğmesine dokunun. (İmleç düğme yerine kullanılabilir.)
7. Ayar değerlerini girdikten sonra, tekrar yazdırın ve kaçınma miktarlarının hedef aralığa ayarlandığını doğrulamak için kontrol edin.

Her bir kağıt besleme tepsisi için 4) ila 7) arasındaki prosedürleri uygulayın.

2. Mekanik ayar
   Merkezden uzak ayar, gönderilirken yapıldığından, temelde bu ayarı yapmaya gerek yoktur. Ancak merkez kaydırılırsa, normalde simülasyon kullanılır. Kaydırma kaldırılmazsa, aşağıdaki ayar prosedürlerini uygulayın.
   1. Kaydırma ön tarafta olduğunda
      Baskı çizgisini şekilde gösterildiği gibi kağıt merkezinden A yönünde ayarlamak için:
      1. Ön/arka boyut kılavuzu ayar plakasının iki sabitleme vidasını (kırmızı vidalar) gevşetin ve boyut kılavuzu ayar plakasını kaydırma miktarı kadar A (R tarafı) yönünde hareket ettirin ve kırmızı sabitleme vidalarını (her biri için 2 adet) sıkın.
         Ardından, daha fazla kaydırma olmadığından emin olmak için bir kopya alın.

   2. Kaydırma arka tarafta olduğunda
      Baskı çizgisini şekilde gösterildiği gibi kağıt merkezinden B yönünde ayarlamak için:
      1. Ön/arka boyut kılavuzu ayar plakasının iki sabitleme vidasını (kırmızı vidalar) gevşetin ve boyut kılavuzu ayar plakasını kaydırma miktarı kadar B (F tarafı) yönünde hareket ettirin ve kırmızı sabitleme vidalarını (her biri için 2 adet) sıkın.
         Ardından, daha fazla kaydırma olmadığından emin olmak için bir kopya alın.


MX-LT10 UZUN KAĞIT BESLEME TEPESİ

Ambalajından Çıkarma

Paketlenmiş öğeler kontrolü

No.	Adı	Miktar
1	Uzun kağıt besleme tepsisi	1

Kurulum

Parmağınızı tepsinin kanca kısmına sokmayın.

Uzun kağıt besleme tepsisi takma

1. Uzun kağıt besleme tepsisi kılavuzunu açın ve uzun kağıt besleme tepsisinin kilidine takın.

2. Makinenin kılavuzunu çekin.

3. Uzun kağıt besleme tepsisini makinenin kılavuzuna takın.

4. Makinenin kılavuzunu takın.


Bu tepsi yalnızca uzun kağıt besleme için kullanılabilir.

Uzun kağıdı uzun süre bırakmayın.

Bu tepsiyle uzun kağıt kullanabilirsiniz.

Ana ünitenin gücünü AÇIN

1. Makinenin güç fişini prize takın ve ana güç anahtarını ve çalışma paneli güç anahtarını AÇIN.

Tepsi ayarı

"Banner size print" (Büyük boyutlu baskı) ayarını 1 yapmak için SIM26-50'yi kullanın.

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45 Kullanım Kılavuzu indir

Mevcut diller
