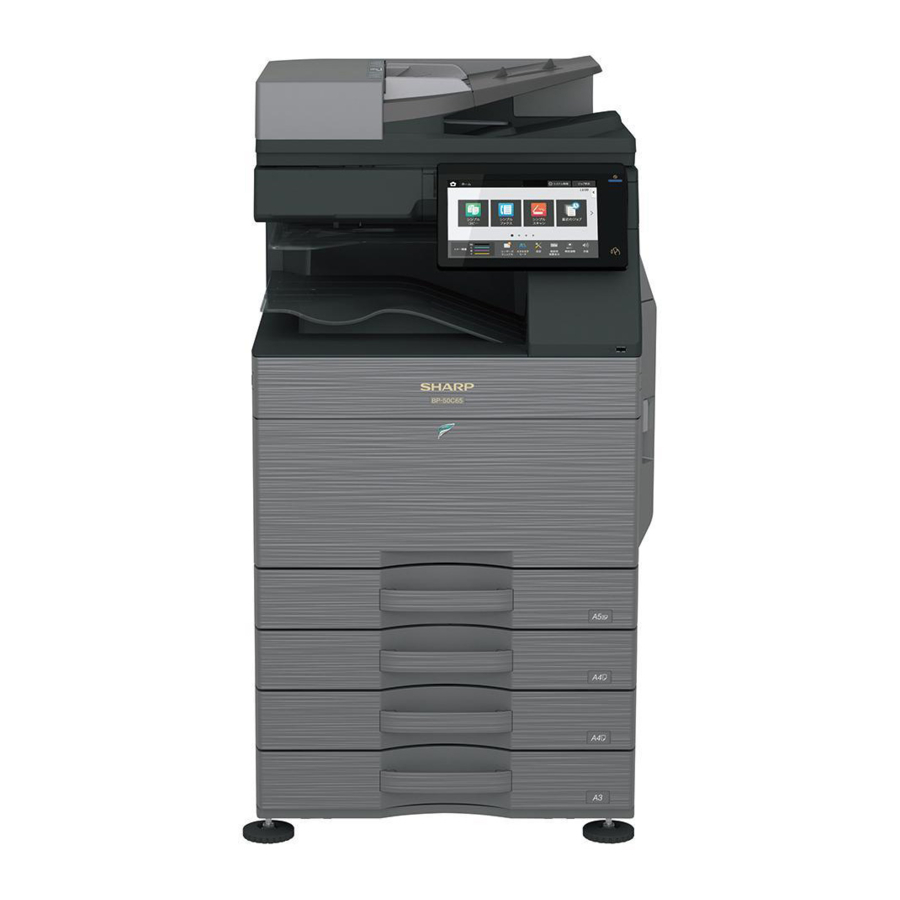

Manual do Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

CONFIGURAÇÃO

Diagrama do sistema

Lista de opções

STD: Equipamento padrão
OPT: Opção instalável
*1: Opção em algumas áreas
*2: Sem suporte em algumas áreas

SIMULAÇÃO

Geral e objetivo

O modo de simulação tem as seguintes funções, para exibir o status de operação da máquina, identificar a posição do problema e as causas em um estágio anterior e para configurar e ajustar a máquina de forma eficiente para melhor capacidade de manutenção.

1. Vários ajustes
2. Configuração das especificações e funções
3. Cancelamento de problemas
4. Verificação de operação
5. Verificação de contadores, limpeza de configuração
6. Verificação de dados das condições de operação da máquina (histórico de operação), limpeza
7. Vários transportes de dados (ajustes, configuração, operação, contadores, etc.).

Os procedimentos de operação e as exibições dependem do design do painel de operação da máquina.

Modo de simulação

Modo fácil	Exibe simulações comumente usadas para cada categoria, permitindo fácil acesso para os técnicos alterarem as configurações, realizarem manutenção e ajustes.
Modo clássico	Todas as simulações são listadas e podem ser acessadas inserindo o código principal e, em seguida, o subcódigo, conforme a série de modelos anterior.

Função de cada tecla

No.	Nome	Função
1	Tecla TEST (Tecla TEST)	Alterar o modo de teste
2	Tecla de configuração de modo (Tecla de configuração de modo)	Alterar o modo fácil, modo clássico
3	Tecla de configuração de idioma (Tecla de configuração de idioma)	Alterar o idioma no modo de simulação
4	Tecla INFO (Tecla INFO)	Exibir a operação da exibição atual
5	Tecla EXIT (Tecla EXIT)	Sair do modo de simulação
6	Tecla BACK (Tecla BACK)	Voltar para a exibição anterior
7	Tecla Clear (Tecla Clear)	Limpar o valor de entrada

Iniciando a simulação

Entrando no modo de simulação.

1. Toque duas vezes na tecla HOME
2. Toque na seção de exibição Ver (tela do modo de entrada de 10 teclas)

3. Toque na tecla (#) → Tecla Asterisco (*) → Tecla Clear (Tecla Clear) → Tecla Asterisco (*) → Pronto para a entrada do código principal da simulação.


UNIDADE PRINCIPAL

Desembalagem

1. Corte as fitas de polipropileno.

2. Remova a caixa superior, os materiais de amortecimento e a caixa da unidade principal.

3. Remova F -add. Remova o saco de vinil da unidade principal.

4. Puxe os punhos.

5. Levante a unidade principal lentamente por 4 pessoas e coloque-a suavemente no local plano e seguro.


Remoção da fita de fixação e do material de proteção

1. Abra a tampa frontal e remova o gel de sílica.

2. Empurre as alavancas de bloqueio nas duas extremidades da caixa de toner residual para dentro e puxe a caixa de toner residual para cima.

3. Remova a fita da caixa de toner residual.
   * A fita é usada ao mover a máquina, portanto, guarde-a conforme necessário.

4. Certifique-se de que a alavanca de bloqueio se moveu para a posição indicada pela seta.

5. Remova o material de proteção.

6. Abra a porta direita.

7. Remova o material de fixação (4 locais) da unidade de transferência e a etiqueta.


Verificação dos itens embalados

Nº	Nome	Quantidade
1	Manual de operação	1
2	Folha de proteção	1

Liberação do bloqueio

1. Liberação do bloqueio da placa de rotação da bandeja
   1. Puxe a bandeja. Gire o material de fixação e remova-o. Remova a etiqueta de advertência.
      Fixe o material de fixação removido na posição mostrada na figura para uso futuro.
      Feche a bandeja que foi puxada.

2. Liberação do bloqueio do scanner (unidade de espelho 2/3)
   1. Remova o parafuso de fixação da unidade óptica e remova a etiqueta de nota.

   2. Fixe a folha de proteção. (Item embalado nº 2)


Instalação

Quando uma mesa de alimentação de papel opcional é conectada à máquina, desembalar e instalar a mesa de alimentação de papel, em seguida, desembalar a máquina.
Coloque a máquina na mesa de opção com segurança e execute os procedimentos de instalação da máquina.
Coloque a máquina na mesa opcional com firmeza e segurança.

Esses modelos foram enviados com o desenvolvedor incluído na unidade de desenvolvedor e SIM25-2 feito. Portanto, NÃO execute SIM25-2 na instalação da máquina.

Se executado SIM25-2, substitua todos os desenvolvedores por novos e execute SIM25-2. Se a máquina foi usada sem substituir o novo desenvolvedor. Pode haver problemas relacionados ao desempenho da vida útil.

Instalação do cartucho de toner

1. Agite o cartucho de toner horizontalmente várias vezes
2. Abra a tampa frontal e insira cada cartucho de toner

Certifique-se de instalar o cartucho de cor nas suas posições adequadas. Evite a instalação numa posição de cor diferente.

Não insira o cartucho de toner com força.
Empurre-o até que o cartucho esteja firmemente travado no lugar.

Local de montagem do cartucho de toner de cada cor

Limpeza do vidro à prova de pó da LSU

Poeira da correia de transferência ou do obturador ou alguma outra peça adjacente pode cair na LSU durante o transporte ou instalação. Certifique-se de limpar o vidro à prova de poeira antes de verificar a qualidade da imagem.

1. Retire a barra de limpeza da LSU da tampa frontal.

2. Gire o lado de feltro da barra de limpeza para baixo e insira-o. Deslize-o para frente e para trás algumas vezes para limpar o vidro à prova de poeira da LSU.

3. Retorne a haste de limpeza da LSU para a tampa frontal de modo que o feltro fique voltado para cima. Encaixe o ressalto e fixe-o com três lingüetas.

4. Fixe a caixa de toner residual.
   Ambas as extremidades estão bem travadas.

5. Ligue o interruptor de alimentação principal e feche a tampa frontal.

Para a opção EXIT TRAY CABINET de destino. O finalizador ou o gabinete da bandeja de saída devem ser instalados antes de ligar a máquina, caso contrário, o código L4-11 ocorrerá.

6. Ligue o interruptor de alimentação do painel de operação.

Não opere a unidade principal por 20 segundos após ligar a energia devido à verificação da operação de contato do rolo de carregamento.
* Em casos raros, a exibição JAM pode aparecer quando operado.
* Se a exibição JAM aparecer, cancele JAM abrindo e fechando a porta direita e limpe o histórico de JAM.

7. Pressione OK (OK).

8. A MFP é reinicializada automaticamente e entra na operação de reabastecimento de toner
   Confirme se "Reabastecimento de toner em andamento" é exibido e aguarde até que o visor desapareça (leva de 30 segundos a 4 minutos)
   Observação
   Este procedimento é para verificar a operação de fornecimento de toner do cartucho de toner para a unidade DV. O tempo de operação difere dependendo da quantidade de toner no cartucho de toner. Distribuição desigual do toner e o estado interno do cartucho de toner.

Configuração da bandeja de alimentação de papel

1. Configuração do sistema
   1. Toque na tecla [SETTINGS] (CONFIGURAÇÕES).
   2. Toque na tecla [Init. Install Settings] (Configurações de instalação inicial).
   3. Toque na tecla [Password] (Senha) no Login do Administrador. Insira a senha com 10 teclas. "admin"
   4. Toque na tecla [Paper Tray Settings] (Configurações da bandeja de papel) para configurar as configurações. Estas configurações especificam o tipo de papel, o tamanho do papel e as funções permitidas para cada bandeja de papel. Quando a tecla [Tray Settings] (Configurações da bandeja) é tocada, aparece uma lista mostrando as bandejas e as configurações atuais.
   5. Toque na tecla [Each tray] (Cada bandeja) na tela acima para alterar as configurações.
      As seguintes configurações podem ser configuradas.

Item	Descrição
Type (Tipo)	Selecione o tipo de papel carregado na bandeja. Os tipos de papel que podem ser selecionados variam de acordo com a bandeja de papel.
Size (Tamanho)	Selecione o tamanho do papel na lista. Os tamanhos de papel que podem ser selecionados variam de acordo com a bandeja. Os tamanhos que podem ser selecionados também podem ser restringidos pelo tipo de papel selecionado acima. Se o tamanho desejado não aparecer na lista, selecione [Custom Size] (Tamanho personalizado) e insira diretamente o tamanho (apenas para a bandeja de desvio).
Feeding Approved Job (Trabalho aprovado de alimentação)	Selecione os modos que podem ser usados. Se houver uma função que você não deseja usar com a bandeja selecionada, desative a função. Quando o "Type" (Tipo) é diferente de papel comum, papel reciclado, papel colorido ou um tipo de usuário, [Fax] e [Internet Fax] não podem ser selecionados.

2. Configuração do tamanho da bandeja
   1. Puxe a bandeja de papel.
      Puxe a bandeja suavemente até parar.
      Se houver papel na bandeja, remova-o.

   2. Ajuste as placas guia A e B apertando as alavancas de bloqueio e deslizando-as para corresponder às dimensões verticais e horizontais do papel a ser carregado.
      As placas guia A e B são deslizantes. Deslize cada placa guia enquanto aperta sua alavanca de bloqueio.

   3. Ajuste as placas guia A e B apertando as alavancas de bloqueio


Configuração das especificações

Use SIM26-6 para definir o destino das máquinas.

Nº SIM		Conteúdo
26	6	Usado para definir o destino.

Após a conclusão das configurações de destino, altere os valores definidos para personalizar as seguintes configurações.

Nº SIM		Conteúdo
26	3	Usado para definir o modo de especificação do auditor.
	5	Usado para definir o modo de contagem do contador total e do contador de manutenção.
	18	Usado para definir SIM/NÃO do modo de economia de toner (apenas nas versões do Reino Unido e do Japão) * Para outras versões de destino, esta configuração é feita pelo programa do usuário.
	29	Usado para definir o modo de atualização remota de firmware.
	52	Usado para definir SIM/NÃO de contagem quando o papel não impresso é passado por cada contador.

Verificação da qualidade da imagem

Itens de execução

Execute os seguintes itens.

Nº	Item	SIM
1	Ajuste de distorção da imagem do mecanismo de impressão (ajuste manual) / Ajuste de fase do cilindro OPC (ajuste automático) / Ajuste de registro de cores (ajuste automático)	50-22
2	Verificação do equilíbrio e da densidade das cores da cópia
3	Verificação do equilíbrio/densidade das cores da impressora	64-5

Quando houver defeitos em uma imagem pelos conteúdos mencionados acima, execute os seguintes conteúdos e confirme uma imagem.

Nº	Item	SIM
4	Ajuste de equilíbrio de cores da cópia/impressora (ajuste automático)	46-74
5	Impressão/digitalização de imagem descentralizada, ajuste da posição da borda de ataque	50-10

Descrição

1. Ajuste de distorção da imagem do mecanismo de impressão (ajuste manual) / Ajuste de fase do cilindro OPC (ajuste automático) / Ajuste de registro de cores (ajuste automático)

Este ajuste executa o ajuste de distorção da imagem do mecanismo de impressão, o ajuste de fase do cilindro OPC e o ajuste de registro de cores simultaneamente.

1. Entre no modo SIM50-22.
2. Pressione a tecla [EXECUTE] (EXECUTE).
   A tecla [EXECUTE] (EXECUTE) é destacada e o ajuste automático de registro de imagem é iniciado. (Leva cerca de 30 segundos para concluir o ajuste.)
3. Quando o ajuste for concluído, a tecla [EXECUTE] (EXECUTE) retorna à exibição normal e o valor do resultado do ajuste é exibido.
   O nível de inclinação atual para cada cor é exibido na seção de exibição SKEW.

4. Anote o nível de inclinação exibido.
   (Significado do valor do nível de inclinação e o procedimento de ajuste)
   * Se "OK" for exibido para todos os itens de SKEW C, M e Y, não há necessidade de executar o ajuste.
   * Quando "R" for exibido no início do valor, gire o parafuso de ajuste de inclinação do LSU no sentido horário.
   * Quando "L" for exibido no início do valor, gire o parafuso de ajuste de inclinação do LSU no sentido anti-horário.
   * A quantidade de giro do parafuso de ajuste corresponde a cada valor de ajuste. C, M e Y indicam números de cliques. O valor exibido é arredondado no ponto decimal.
   * "C, M e Y(SKEW)" mostra o número de etapas de clique de ajuste para cada parafuso de ajuste de C, M e Y.
   Conteúdo em ( )
   MIAN, SUB: Diferença do valor de ajuste anterior do registro de imagem.
   Exemplo:
   Se 105 para esta vez e 103 para a vez anterior, é exibido como 105,0 (+2,0).
   SKEW: Julgamento do resultado do ajuste de inclinação do LSU. OK ou NG.
   PHASE: Valor de ajuste de fase do cilindro OPC da vez anterior
5. Os procedimentos 2) a 4) novamente, e verifique para confirmar se C, M e Y (SKEW) estão OK.
   Se algum deles for NG, gire o parafuso de ajuste de inclinação do LSU da cor correspondente para ajustar.


Quando o ajuste é feito girando o parafuso de ajuste de inclinação do LSU de K, os estados de C, M e Y (SKEW) são alterados. Execute SIM50-22 para verificar para confirmar se C, M e Y (SKEW) estão OK.
Quando ocorre uma anormalidade, "ERROR" (ERRO) é exibido.
Neste caso, verifique cada seção de acionamento e a seção de processo.

2. Verificação do equilíbrio e da densidade das cores da cópia
   Método
   Faça uma cópia da tabela de teste cinza (UKOG-0162FCZZ) e uma cópia da tabela de teste de cores de manutenção (UKOG-0326FCZZ/UKOG-0326FC11) e verifique se estão adequadas.
   1. Nota para execução da verificação do equilíbrio e da densidade das cores no modo de cópia colorida Para verificar o equilíbrio e a densidade das cores da cópia, use a tabela de teste cinza (UKOG-0162FCZZ) e a tabela de teste de cores de manutenção (UKOG- 0326FCZZ/UKOG-0326FC11). Defina o nível de densidade da cópia para "3" no modo Texto/Foto impressa (Manual) e faça uma cópia.
      Nesse momento, todos os ajustes de equilíbrio de cores no modo de ajuste do usuário devem ser definidos como padrão (centro). Além disso, certifique-se de usar o papel especificado para cores.
   2. Nota para verificar a densidade do modo de cópia monocromática
      Para verificar a densidade, use a tabela de teste cinza (UKOG-0162FCZZ). Defina o nível de densidade da cópia para "Manual 3" no modo Texto/Foto impressa (Manual).
      Além disso, todos os ajustes de equilíbrio de cores no modo de ajuste do usuário devem ser definidos como padrão (centro).

[Verifique com a tabela de teste cinza (UKOG-0162FCZZ)]
Na verificação da densidade da cópia com a tabela de teste cinza, verifique se as seguintes condições estão garantidas.

Para o equilíbrio de cores (cinza), use a tabela de teste de cores de manutenção (UKOG- 0326FCZZ/UKOG-0326FC11) para verificar.

[Verifique com a tabela de teste de cores de manutenção (UKOG-0326FCZZ/UKOG- 0326FC11)]
Na verificação do equilíbrio de cores da cópia com a tabela de teste de cores de manutenção, verifique se as seguintes condições estão garantidas.

1. Itens de verificação da cópia colorida (Verifique para confirmar o seguinte:)

   1. Existem 12 áreas vazias.
   2. Os registros (um ponto para a varredura principal e um ponto para a sub varredura) não são deslocados.
   3. A resolução de 5,0 (5 pontos) pode ser vista.
   4. A diferença de cor no equilíbrio de cinza entre os lados F e R não é tão grande.
   5. Não há listras brancas e pretas.
   6. Textos coloridos são reproduzidos claramente.
   7. A densidade sólida não é tão leve.
2. Itens de verificação da cópia monocromática (Verifique para confirmar o seguinte:)

   1. Existem 12 áreas vazias.
   2. A resolução de 4,0 (5 pontos) pode ser vista.
   3. A diferença de densidade entre os lados F e R não é tão grande.
   4. Não há listras brancas e pretas.
   5. A densidade sólida não é tão leve.
   6. A gradação de baixa densidade preta é copiada levemente.

3. Verificação do equilíbrio/densidade das cores da impressora
   Método
   Execute SIM64-5 para imprimir o padrão de teste de impressão.


Defina cada valor definido como padrão e pressione a tecla [EXECUTE] (EXECUTE). O padrão de teste de impressão é impresso.

A densidade de impressão deve ser alterada gradualmente do nível mais claro para o nível mais escuro. A direção de mudança de densidade não deve ser invertida. O nível de densidade de cada cor deve estar quase no mesmo nível.

4. Ajuste do equilíbrio e da densidade das cores da cópia/impressora (Ajuste automático)

Quando uma opção de impressora é instalada, certifique-se de executar o item acima.

1. Entre no modo SIM46-74.
2. Pressione a tecla [EXECUTE] (EXECUTE).
   O controle do processo de alta densidade é realizado e a imagem do patch de cor da cópia (padrão de ajuste) é impressa. (O papel A4/11" x 8,5" ou A3/11" x 17" é selecionado automaticamente.)
3. Defina o papel da imagem do patch de cor (padrão de ajuste) impresso no procedimento 2) na mesa de documentos.
   Defina a imagem do patch de cor (padrão de ajuste) impressa no procedimento 2) na mesa de documentos. Coloque a imagem do patch de cor de forma que as linhas finas fiquem no lado esquerdo. Nesse momento, coloque 5 folhas de papel branco na imagem do patch de cor impressa (padrão de ajuste).

4. Selecione o destino [FACTORY] (FÁBRICA) e pressione a tecla [EXECUTE] (EXECUTE).
   Quando o equilíbrio de cores é personalizado pelo ajuste manual do equilíbrio de cores (SIM46-21) de acordo com a solicitação do usuário e o equilíbrio de cores é registrado com SIM63-7 como o destino de serviço, se o equilíbrio de cores precisar ser ajustado, selecione o destino [SER- VICE] (SERVIÇO).
   O ajuste do equilíbrio de cores da cópia é executado automaticamente e imprime a imagem do patch de verificação do equilíbrio de cores.
   Se houver alguma faixa ou impressão não clara no padrão de verificação impresso, verifique o mecanismo de impressão quanto a quaisquer problemas.

5. Pressione a tecla [EXECUTE] (EXECUTE).
   A imagem do patch de cor da impressora (padrão de ajuste) é impressa. (O papel A4/11" x 8,5" ou A3/11" x 17" é selecionado automaticamente.)
6. Defina a imagem do patch de cor (padrão de ajuste) impressa no procedimento 5) na mesa de documentos.
   Defina a imagem do patch de cor (padrão de ajuste) impressa no procedimento 2) na mesa de documentos. Coloque a imagem do patch de cor de forma que as linhas finas fiquem no lado esquerdo. Nesse momento, coloque 5 folhas de papel branco na imagem do patch de cor impressa (padrão de ajuste).

7. Selecione o destino [FACTORY] (FÁBRICA) e pressione a tecla [EXECUTE] (EXECUTE).
   Quando o equilíbrio de cores é personalizado com o ajuste manual do equilíbrio de cores (SIM67-25) de acordo com a solicitação do usuário e o equilíbrio de cores é registrado como o destino de serviço com SIM67- 27, se o equilíbrio de cores for ajustado para esse equilíbrio de cores, selecione o destino [SERVICE] (SERVIÇO).
   O ajuste do equilíbrio de cores da impressora (etapa 1) é executado automaticamente e a imagem do patch de verificação do equilíbrio de cores é impressa.
   Se houver alguma faixa ou impressão não clara no padrão de verificação impresso, verifique o mecanismo de impressão quanto a quaisquer problemas.

8. O menu de configuração inicial da correção de imagem de meio-tom é exibido. Pressione a tecla [OK] (OK).
   A configuração inicial da correção de imagem de meio-tom é executada.
9. Aguarde até que a tecla [EXECUTE] (EXECUTE) seja exibida. Quando for exibida, pressione-a.
   A correção de imagem de meio-tom é executada.
10. Quando "COMPLETED THIS PROCEDURE" (PROCEDIMENTO CONCLUÍDO) for exibido, a operação de ajuste será concluída.
    Cancele SIM46-74.

O resultado do ajuste se torna válido somente quando ambos os ajustes no modo de cópia e no modo de impressora são concluídos.
Por exemplo, se o ajuste do equilíbrio de cores da cópia (ajuste automático) for executado e a simulação for cancelada, o resultado do ajuste será inválido.

11. Verifique o equilíbrio e a densidade das cores da cópia. (Consulte o item da verificação do equilíbrio e da densidade das cores da cópia.)
12. Verifique o equilíbrio e a densidade das cores da impressora. (Consulte o item da verificação do equilíbrio e da densidade das cores da impressora.)

Se o equilíbrio ou a densidade das cores não estiverem no nível satisfatório, mesmo após a execução dos ajustes automático e manual, pode haver outra causa.
Solucione a causa, repare ou execute os trabalhos necessários e repita o ajuste desde o início.
Se o equilíbrio ou a densidade das cores não forem satisfeitos, ajuste o equilíbrio de cores da cópia e da impressora por SIM46-74.

5. Ajuste da posição descentralizada da imagem de impressão/digitalização, borda de ataque.
   Antes de executar este ajuste, certifique-se de verificar os seguintes itens.
   * Deve haver uma bandeja com papel A4 (LT).
   1. Entre no modo SIM50-10.
   2. Selecione uma bandeja de alimentação de papel 1.
   3. Coloque papel A4 (11 X 8,5) na bandeja de alimentação de papel 1.
   4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é 240 1,2 mm.
   5. Meça o tamanho da área vazia do padrão de ajuste na direção da estrutura frontal/traseira (quantidade vazia do lado F) e na direção do transporte (quantidade vazia da borda de ataque).
      Verifique para confirmar se todas as seguintes condições são satisfeitas.


Procedimentos de cálculo e entrada dos valores de ajuste
(Exemplo) Quantidade vazia da borda de ataque

1. Meça por inspeção visual.
   → Resultado da medição: 4,5 mm
2. Calcule a quantidade de deslocamento.
   O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade vazia do lado F, o alvo é 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor de ajuste. Subtraia 5 da quantidade de deslocamento de -0,5 mm.
   * Para a quantidade de deslocamento de 0,1 mm, o valor de ajuste é variado em 1.
   Quando o valor atual é 50:
   → [50 – 5 = 45]
4. Insira o valor de ajuste para SUB-CS1.
   → Insira [45].

6. Insira MAIN-CS1 (vazio do lado F) e SUB-CS1 (vazio da borda de ataque) e pressione o botão OK (OK).
   Insira os valores de ajuste calculados para a quantidade de deslocamento para MAIN-CS1/SUB-CS1 e pressione o botão OK (OK). (O cursor pode ser usado em vez do botão.)
7. Após inserir os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades de evitar são ajustadas para o intervalo alvo.

GAVETA DE PAPEL DE FOLHA BP-DE12/DE13/DE14

(GAVETA DE PAPEL DE FOLHA DE SUPORTE/550/2x550/3x550)

Desembalagem

Antes da instalação, certifique-se de desligar as chaves de operação e de alimentação principal e desconecte o plugue da tomada. Certifique-se de que a lâmpada de dados no painel de operação não acenda ou pisque ao realizar a instalação.

Verificação dos itens embalados

Nº	Nome	Quantidade
1	Unidade de mesa	1
2	Parafusos de fixação (M4 x 8)	4
3	Ajustador direito	1

Instalação

Ajuste da posição do ajustador

1. Anexe o ajustador direito (item embalado nº 3)


Observação
Se a opção a seguir não for instalada ao mesmo tempo, o ajustador deve ser instalado.

• BANDEJA DE GRANDE CAPACIDADE
• FINALIZADOR (1k)
• FINALIZADOR DE GRAMPEAMENTO DE SELIM (1K)
• FINALIZADOR (3K)
• FINALIZADOR DE GRAMPEAMENTO DE SELIM (3K)

Para garantir a segurança, insira o ajustador direito até que ele esteja travado.

2. Gire cada ajustador para fixar a unidade de mesa.


Conexão da unidade principal e da unidade de mesa

1. Coloque a unidade principal na unidade de mesa.

Use a força de quatro pessoas ou mais para levantar a unidade principal.

Coloque a unidade principal na unidade de mesa lentamente, encaixando as linhas externas. Verifique se o pino de posicionamento na parte superior da unidade de mesa está firmemente encaixado na ranhura de posicionamento da unidade principal.

2. Remova a bandeja 1 e a bandeja 2.

3. Levante as placas de ligação nos lados direito e esquerdo da parte frontal da unidade de mesa e fixe-as com os parafusos de fixação (item embalado nº 2).

4. Anexe a bandeja 1 e a bandeja 2.

5. Remova a tampa da parte traseira do corpo principal. E fixe-os com os parafusos de fixação (item embalado nº 2). Devolva as pequenas tampas.


Liberar a trava

1. Puxe cada bandeja. Gire e remova o material de fixação e remova a folha de aviso.
   Anexe o material de fixação removido na posição mostrada na figura para armazenamento.
   Feche o cassete que foi puxado.


Antes de ligar a alimentação, verifique se o material de fixação da bandeja está desengatado. Se a alimentação for ligada sem desengatar o material de fixação, pode resultar em um problema.

Conexão do conector

1. Remova a tampa da parte traseira da máquina.

2. Conecte o conector.

3. Separe a base da tampa em alicates.

4. Anexe a tampa.


Ajuste

Antes da instalação, certifique-se de desligar as chaves de operação e de alimentação principal e desconecte o plugue da tomada. Certifique-se de que a lâmpada de dados no painel de operação não acenda ou pisque ao realizar a instalação.

Ligue a alimentação da unidade principal

1. Conecte o plugue da máquina à tomada e ligue a chave de alimentação principal e a chave de alimentação do painel de operação.

Observação
Para definir o tamanho da bandeja, consulte "Configuração do tamanho da bandeja".

Ajuste de descentralização da imagem

Observação
A posição da borda de ataque da imagem e o valor de ajuste de descentralização da unidade de mesa foram definidos para o valor médio no momento do envio da fábrica.
Portanto, este ajuste deve ser realizado somente quando a decisão for tomada para executá-lo verificando a imagem impressa.

* Deve haver uma bandeja com papel A4 (LT) nela.

1. Entre no modo SIM50-10.
2. Selecione uma fonte de alimentação de papel "3" (CS2).
3. Defina o papel A4 (11 X 8,5) na bandeja de alimentação de papel CS2.
4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é 240 1,2 mm.
   Se a condição acima não for satisfeita, siga e repita os procedimentos de ADJ4A (Manual de serviço) até que um resultado satisfatório seja obtido.
5. Meça o tamanho da área vazia do padrão de ajuste na direção da estrutura frontal/traseira (quantidade de vazio do lado F) e na direção do transporte (quantidade de vazio da borda de ataque).
   Verifique para confirmar se todas as seguintes condições são satisfeitas.


Procedimentos de cálculo e entrada de valores de ajuste
(Exemplo) Quantidade de vazio da borda de ataque

1. Meça por inspeção visual. Resultado da medição: 4,5 mm
2. Calcule a quantidade de deslocamento.
   O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade de vazio do lado F, o alvo é 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor de ajuste. Subtraia 5 da quantidade de deslocamento de -0,5 mm.
   * Para a quantidade de deslocamento de 0,1 mm, o valor de ajuste é variado em 1.
   → Quando o valor atual é 50: [50 – 5 = 45]
4. Entre com o valor de ajuste para SUB-CS2/CS3/CS4. Entre com [45].

6. Entre com MAIN-CS2 (vazio do lado F) e SUB-CS2 (vazio da borda de ataque) e pressione o botão OK (OK). Entre com os valores de ajuste calculados para a quantidade de deslocamento para MAIN-CS2/SUB-CS2 e pressione o botão OK (OK). (O cursor pode ser usado em vez do botão.)
7. Após entrar com os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades evitadas são ajustadas para o intervalo alvo.

Realize os procedimentos 4) a 7) para cada bandeja de alimentação de papel.

GAVETA DE PAPEL DE FOLHA BP-DE15

(SUPORTE/GAVETA DE PAPEL DE FOLHA DE 550 E 2100)

Desembalagem

Se o conector for removido primeiro, ele poderá ser danificado durante os procedimentos de instalação. Portanto, mantenha-o embalado ao desembalar e desembalá-lo somente ao conectar o conector à máquina.

Verificação de itens embalados

Nº	Nome	Quantidade
1	Unidade de mesa	1
2	Parafusos de fixação (M4 x 8)	4
3	Ajustador direito	1

Instalação

Antes da instalação, certifique-se de desligar as chaves de operação e de alimentação principal e desconecte o plugue da tomada. Certifique-se de que a luz de dados no painel de operação não acenda ou pisque ao realizar a instalação.

Ajuste da posição do ajustador

1. Fixe o ajustador direito (item embalado nº 3)


Observação
Se a seguinte opção não for instalada ao mesmo tempo, o ajustador deverá ser instalado.

• BANDEJA DE GRANDE CAPACIDADE
• FINALIZADORA (1k)
• FINALIZADORA DE GRAMPO DE SELA (1K)
• FINALIZADORA (3K)
• FINALIZADORA DE GRAMPO DE SELA (3K)

Para garantir a segurança, insira o ajustador direito até que ele esteja travado.

2. Gire cada ajustador para fixar a unidade de mesa.

Conexão da unidade principal e da unidade de mesa

1. Coloque a unidade principal na unidade de mesa.

Use a força de quatro pessoas ou mais para levantar a unidade principal.

Coloque a unidade principal na unidade de mesa lentamente, encaixando as linhas externas. Verifique se o pino de posicionamento na parte superior da unidade de mesa está seguramente encaixado no sulco de posicionamento da unidade principal.

2. Remova a bandeja 1 e a bandeja 2.

3. Levante as placas de ligação nos lados direito e esquerdo da parte frontal da unidade de mesa e fixe-as com os parafusos de fixação (item embalado nº 2).

4. Fixe a bandeja 1 e a bandeja 2.

5. Retire a tampa pequena dos lados direito e esquerdo da parte traseira do corpo principal. E fixe-as com os parafusos de fixação (item embalado nº 2). Devolva as tampas pequenas.


Libere a trava

1. Puxe a bandeja. Gire e remova o material de fixação e remova a folha de aviso.
   Fixe o material de fixação removido na posição mostrada na figura para armazenamento.

2. Puxe cada bandeja tandem. Gire e remova o material de fixação e remova a folha de aviso.
   Fixe o material de fixação removido na posição mostrada na figura para armazenamento.
   Feche a bandeja que foi puxada.


Antes de ligar a alimentação, verifique se o material de fixação da bandeja está desencaixado. Se a alimentação for ligada sem desencaixar o material de fixação, poderá ocorrer um problema.

Conexão do conector

1. Remova a tampa da parte traseira da máquina.

2. Conecte o conector.

3. Separe a base da tampa em alicates.

4. Fixe a tampa.


Ligue a alimentação da unidade principal

1. Conecte o plugue da máquina à tomada e ligue a chave de alimentação principal e a chave de alimentação do painel de operação.

Configuração da bandeja

1. Configurações do sistema
   1. Toque na tecla [Initial Installation Settings] (Configurações de instalação inicial) no painel de toque.
   2. Toque em [Tray Settings] (Configurações da bandeja) para a respectiva configuração. Configure o tipo de papel, o tamanho do papel e o Trabalho aprovado para alimentação para cada bandeja. Toque na tecla [Tray Settings] (Configurações da bandeja) para exibir a lista de bandejas e as configurações atuais.
   3. Toque na respectiva tecla da bandeja para exibir a tela de configuração. Os itens de configuração estão listados abaixo:

Itens de configuração	Descrição
Tipo	Selecione o tipo de papel a ser usado. O tipo de tipo de papel selecionável varia dependendo da bandeja.
Tamanho	Selecione o tamanho do papel a ser usado. O tamanho selecionável varia dependendo da bandeja. O tamanho selecionável pode ser limitado dependendo da bandeja selecionada no Tipo acima. Se a bandeja apropriada não estiver listada, selecione [Size Input] (Entrada de tamanho) e designe o tamanho diretamente. (Isso só é permitido para a Bandeja de Bypass.)
Trabalho aprovado para alimentação	Selecione o modo de trabalho aprovado. Desative o recurso que não deseja executar um trabalho usando a bandeja selecionada. [Fax] e [Internet Fax] não podem ser selecionados se [Type] (Tipo) estiver definido como algo diferente de Papel Comum, Papel Reciclado, Papel Colorido ou Tipo de Usuário.

2. Configuração do tamanho da bandeja
   1. Bandeja 2
      1. Puxe a bandeja de papel.
         Puxe a bandeja suavemente até parar.
         Remova o papel carregado na bandeja.
      2. Ajuste as placas guia A e B apertando suas alavancas de trava e deslizando-as para corresponder às dimensões longitudinais e transversais do papel a ser carregado.
         As placas guia A e B são deslizantes. Deslize cada placa guia enquanto aperta sua alavanca de trava para ajustar ao tamanho do papel.

   2. Bandeja 3 (A4/LT)
      1. Puxe a bandeja de alimentação de papel Tandem.
      2. Remova a placa de regulagem da bandeja Tandem enquanto pressiona um gancho.

      3. Insira o ressalto da placa de ajuste nos orifícios da placa de regulagem da bandeja Tandem para o tamanho apropriado.

      4. Empurre a bandeja de alimentação de papel Tandem.
   3. Bandeja 4 (A4/LT/B5)
      1. Puxe a bandeja de alimentação de papel Tandem.
      2. Remova a placa de regulagem da bandeja Tandem enquanto pressiona um gancho.

      3. Insira o ressalto da placa de ajuste nos orifícios da placa de regulagem da bandeja Tandem para o tamanho apropriado.

      4. Coloque a placa de regulagem da borda traseira B5 para definir o tamanho A4/LT. Erga a placa de regulagem para definir o tamanho B5.

      5. Empurre a bandeja de alimentação de papel Tandem.
3. Configuração do tamanho
   Execute SIM26-2 "Size setting" (Configuração do tamanho) com as operações de tecla da unidade principal.
   1. O menu de seleção de tamanho da mesa de grande capacidade é exibido no visor de mensagem de operação.
   2. Selecione um botão de tamanho a ser definido na tela de mensagem.

Ajuste de descentralização da imagem

Observação
A posição da borda dianteira da imagem e o valor de ajuste de descentralização da unidade de mesa foram definidos para o valor médio ao sair da fábrica.
Portanto, este ajuste deve ser realizado somente quando a decisão for tomada para executá-lo verificando a imagem impressa.

* Deve haver uma bandeja com papel A4 (LT) dentro.

1. Execute SIM50-10.
2. Selecione uma fonte de alimentação de papel "3" (CS2).
3. Defina o papel A4 (11 X 8,5) na bandeja de alimentação de papel CS2.
4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é de 240 1,2 mm.
   Se a condição acima não for satisfeita, siga e repita os procedimentos de ADJ4A (manual de serviço) até obter um resultado satisfatório.
5. Meça o tamanho da área vazia do padrão de ajuste na direção da estrutura frontal/traseira (quantidade vazia do lado F) e na direção do transporte (quantidade vazia da borda dianteira).
   Verifique para confirmar se todas as seguintes condições são satisfeitas.


Procedimentos de cálculo e entrada de valores de ajuste
(Exemplo) Quantidade vazia da borda dianteira

1. Meça por inspeção visual. Resultado da medição: 4,5 mm
2. Calcule a quantidade de deslocamento.
   O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade vazia do lado F, o alvo é de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor de ajuste. Subtraia 5 da quantidade de deslocamento de -0,5 mm.
   * Para a quantidade de deslocamento de 0,1 mm, o valor de ajuste é variado em 1.
   → Quando o valor atual é 50:
   [50 – 5 = 45]
4. Insira o valor de ajuste para SUB-CS2.
   → Insira [45].

6. Insira MAIN-CS2 (vazio do lado F) e SUB-CS2 (vazio da borda dianteira) e toque no button OK (botão OK).
   Insira os valores de ajuste calculados para a quantidade de deslocamento para MAIN-CS2/SUB-CS2 e toque no button OK (botão OK). (O cursor pode ser usado em vez do botão.)
7. Depois de inserir os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades de prevenção são ajustadas para o intervalo alvo.

Execute os procedimentos 4) a 7) para cada bandeja de alimentação de papel.

BANDEJA DE GRANDE CAPACIDADE BP-LC10

Desembalagem

Se o conector for removido primeiro, ele poderá ser danificado durante os procedimentos de instalação. Portanto, mantenha-o embalado durante a desembalagem e desembalado somente ao conectar o conector à máquina.

Verificação dos itens embalados

Nº	Nome	Quantidade
1	Bandeja de grande capacidade	1
2	Placa de montagem superior	2
3	Unidade de conexão	1
4	Parafuso de fixação A (Arruela sextavada S-apertada M4x18)	4
5	Parafuso de fixação B (Arruela sextavada S-apertada M4x12)	2
6	Parafuso de fixação C (copo M4x8)	1
7	Folha guia LCC	1

Instalação

Antes da instalação, certifique-se de desligar as chaves de operação e de alimentação principal e desconecte o plugue da tomada. Certifique-se de que a luz de dados no painel de operação não acenda ou pisque ao realizar a instalação.

Solte a trava

1. Remova o parafuso de fixação da mesa de alimentação de papel.


OBSERVAÇÃO: Antes de ligar a alimentação, verifique se o parafuso de fixação da bandeja foi removido. Se a alimentação for ligada sem remover o parafuso de fixação, poderá ocorrer um problema.

Conexão da unidade principal e da bandeja de grande capacidade

1. Fixe a placa de montagem superior (item embalado nº 2) no lado direito da unidade principal com o parafuso de fixação A (item embalado nº 4). Ao instalar, coloque a seção de borracha ( ) da placa de montagem superior no lado inferior.
   Observação
   Se o ajustador direito estiver instalado, remova-o.

2. Remova a tampa da porta direita da máquina.

3. Fixe a folha guia LCC (item embalado nº 7) no guia de entrada de papel.
   Limpe a superfície da folha guia LCC com álcool.


4. Remova os parafusos de fixação (1 unidade) da máquina e remova a tampa do parafuso. E remova a tampa inferior direita.

5. Fixe temporariamente o parafuso de fixação B (item embalado nº 5) no meio do caminho.

6. Insira o parafuso B fixado temporariamente no orifício da chave na unidade de conexão e fixe temporariamente a unidade de conexão.

7. Fixe o outro parafuso de fixação B e aperte bem o parafuso B fixado temporariamente.

8. Fixe a tampa inferior direita de volta à unidade principal.

9. Fixe o parafuso de fixação e fixe a tampa do parafuso de volta à unidade principal.

10. Ao levantar a seção marcada com , insira a unidade de conexão na bandeja de grande capacidade e fixe o parafuso de fixação C (item embalado nº 6) na marca A na unidade de conexão.


Ajuste de altura

1. Aproxime a bandeja de grande capacidade da unidade principal.

2. Verifique se a nervura de verificação de ajuste de altura da bandeja de grande capacidade e a linha do eixo da placa de montagem superior montada na unidade principal estão na mesma linha.

3. Se o ajuste de altura não for necessário, insira a bandeja de grande capacidade ainda mais.
   Se o ajuste de altura for necessário, execute o procedimento de ajuste a partir de 4).

4. Afrouxe o parafuso de ajuste no lado F.
   OBSERVAÇÃO: Use o parafuso de ajuste no lado frontal para o ajuste. Não toque no parafuso no lado traseiro.
   OBSERVAÇÃO: Se o parafuso for afrouxado ou removido durante a manutenção, certifique-se de executar o ajuste de altura C após a conclusão da manutenção.

5. No caso de um deslocamento para a direita, pressione a seção superior frontal e encaixe a nervura de verificação de ajuste de altura para que fique na mesma linha da linha do eixo da placa de montagem superior. Insira a bandeja de grande capacidade na unidade principal.

6. No caso de um deslocamento para a esquerda, levante a grade para que a nervura de verificação de ajuste de altura fique na mesma linha da linha do eixo da placa de montagem superior e insira a bandeja de grande capacidade.

7. Aperte o parafuso afrouxado.


Conexão do conector

1. Remova a tampa do conector.
   Não use a tampa do conector removida.

2. Conecte o conector.
   Se o kit de aquecimento não estiver instalado, não há necessidade de conectar o conector do aquecedor ao conector.


Interruptor de tamanho de papel

1. Remova a tampa traseira.

2. Remova o parafuso de fixação (4 unidades de parafuso azul) nos lados superior e inferior da placa lateral F e da placa lateral R.

3. Insira o lado inferior de acordo com a marca gravada no lado inferior da placa lateral F e da placa lateral R. Aperte os lados superior e inferior usando os parafusos de fixação que foram removidos.


4. Trocando a placa da borda traseira
   Remova os parafusos azuis que fixam as placas da borda traseira superior e inferior, respectivamente.

5. Insira o guia de tamanho de acordo com a marca gravada. Aperte os lados superior e inferior usando os parafusos de fixação que foram removidos (A4).

6. Fixe a tampa traseira.


Ligue a alimentação da unidade principal

1. Conecte o plugue de alimentação da máquina à tomada e ligue a chave de alimentação principal e a chave de alimentação do painel de operação.

Configuração do tamanho

Execute SIM26-2 "Size setting" (Configuração do tamanho) com as operações de chave da unidade principal.

1. O menu de seleção de tamanho da bandeja de grande capacidade é exibido no visor de mensagem de operação.
2. Selecione um botão de tamanho a ser definido na tela de mensagem.

Ajuste de descentralização da imagem

1. Ajuste com a simulação
   Observação
   A posição da borda de ataque da imagem e o valor de ajuste de descentralização da bandeja de grande capacidade foram definidos para o valor médio ao enviar da fábrica.
   Portanto, este ajuste deve ser executado somente quando a decisão for tomada para executá-lo verificando a imagem impressa.
   * Deve haver uma bandeja com papel A4 (LT) nela.
   1. Execute SIM50-10.
   2. Selecione uma fonte de alimentação de papel "6" (LCC).
   3. Defina o papel A4 (11 X 8,5) na bandeja de alimentação de papel LCC.
   4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é 240 1,2 mm.
      Se a condição acima não for satisfeita, siga e repita os procedimentos de ADJ4A (manual de serviço) até que um resultado satisfatório seja obtido.
   5. Meça o tamanho da área vazia do padrão de ajuste na direção da estrutura frontal/traseira (quantidade de vazio do lado F) e na direção do transporte (quantidade de vazio da borda de ataque).
      Verifique para confirmar se todas as seguintes condições são satisfeitas.


Procedimentos de cálculo e entrada de valores de ajuste
(Exemplo) Quantidade de vazio da borda de ataque

1. Meça por inspeção visual.
   → Resultado da medição: 4,5 mm
2. Calcule a quantidade de deslocamento. O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade de vazio do lado F, o alvo é 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor de ajuste. Subtraia 5 da quantidade de deslocamento de -0,5 mm.
   * Para a quantidade de deslocamento de 0,1 mm, o valor de ajuste é variado em 1.
   → Quando o valor atual é 50:
   [50 – 5 = 45]
4. Insira o valor de ajuste para SUB-LC.
   → Insira [45].

6. Insira MAIN-LC (vazio do lado F) e SUB-LC (vazio da borda de ataque) e toque no botão OK.
   Insira os valores de ajuste calculados para a quantidade de deslocamento para MAIN-LC/SUB-LC e toque no botão OK. (O cursor pode ser usado em vez do botão.)
7. Após inserir os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades de evitação são ajustadas para a faixa alvo.

Execute os procedimentos 4) a 7) para cada bandeja de alimentação de papel.

2. Ajuste mecânico
   Como o ajuste de descentralização é realizado ao enviar, basicamente não há necessidade de realizar este ajuste. Se o centro for deslocado, no entanto, a simulação é normalmente usada. Se o deslocamento não for removido, execute os seguintes procedimentos de ajuste.
   1. Quando o deslocamento está no lado frontal
      Para ajustar a linha de impressão na direção A do centro do papel, conforme mostrado na figura:
      1. Afrouxe dois parafusos de fixação (parafusos vermelhos) da placa de ajuste do guia de tamanho frontal/traseiro e mova a placa de ajuste do guia de tamanho na direção A (lado R) pela quantidade de deslocamento e aperte os parafusos de fixação vermelhos (2 para cada).
         Em seguida, faça uma cópia para verificar se não há mais deslocamento. Repita os procedimentos até que não haja deslocamento.

   2. Quando o deslocamento está no lado traseiro
      Para ajustar a linha de impressão na direção B do centro do papel, conforme mostrado na figura:
      1. Afrouxe dois parafusos de fixação (parafusos vermelhos) da placa de ajuste do guia de tamanho frontal/traseiro e mova a placa de ajuste do guia de tamanho na direção B (lado F) pela quantidade de deslocamento e aperte os parafusos de fixação vermelhos (2 para cada).
         Em seguida, faça uma cópia para verificar se não há mais deslocamento. Repita os procedimentos até que não haja deslocamento.


BANDEJA DE ALIMENTAÇÃO DE PAPEL LONGO MX-LT10

Desembalagem

Verificação dos itens embalados

Nº	Nome	Quantidade
1	Bandeja de alimentação de papel longo	1

Instalação

Não insira o dedo na parte do gancho da bandeja.

Fixação da bandeja de alimentação de papel longo

1. Abra o guia da bandeja de alimentação de papel longo e prenda-o na trava da bandeja de alimentação de papel longo.

2. Puxe o guia da máquina.

3. Prenda a bandeja de alimentação de papel longo no guia da máquina.

4. Insira o guia da máquina.


Esta bandeja só pode ser usada para alimentação de papel longo.

Não deixe papel longo por um longo período de tempo.

Você pode usar papel longo com esta bandeja.

Ligue a alimentação da unidade principal

1. Conecte o plugue de alimentação da máquina na tomada e ligue a chave de alimentação principal e a chave de alimentação do painel de operação.

Configuração da bandeja

Use SIM26-50 para definir "Banner size print" (impressão de tamanho de banner) para 1.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Idiomas disponíveis
