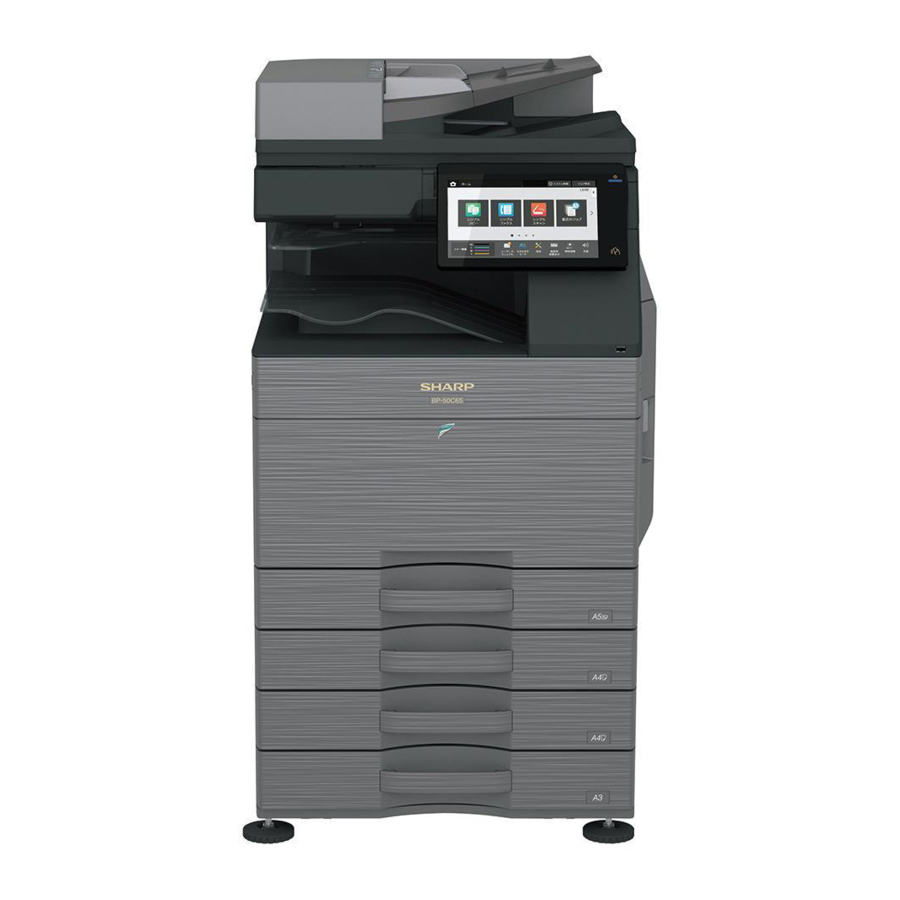

Manual do Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

CONFIGURAÇÃO

Diagrama do sistema

Lista de opções

STD: Equipamento standard
OPT: Opção instalável
*1: Opção em algumas áreas
*2: Sem suporte em algumas áreas

SIMULAÇÃO

Geral e objetivo

O modo de simulação tem as seguintes funções, para apresentar o estado de funcionamento do equipamento, identificar a posição do problema e as causas numa fase inicial e para configurar e ajustar o equipamento de forma eficiente para uma melhor capacidade de assistência.

1. Vários ajustes
2. Definição das especificações e funções
3. Anulação de problemas
4. Verificação de funcionamento
5. Verificação de contadores, limpeza das definições
6. Verificação das condições de funcionamento do equipamento (histórico de funcionamento), limpeza
7. Vários transportes de dados (ajustes, definições, funcionamento, contadores, etc.).

Os procedimentos de funcionamento e os ecrãs dependem do design do painel de funcionamento do equipamento.

Modo de simulação

Modo fácil	Apresenta simulações utilizadas comummente para cada categoria, permitindo um acesso fácil aos técnicos para alterar as definições, efetuar manutenção e ajustes.
Modo clássico	Todas as simulações são listadas e podem ser acedidas introduzindo o código principal e, em seguida, o subcódigo de acordo com as séries de modelos anteriores.

Função de cada tecla

N.º	Nome	Função
1	Tecla TEST (Tecla TESTE)	Alterar o modo de teste
2	Tecla de definição do modo	Alterar o modo Easy (modo Fácil), o modo Classic (modo Clássico)
3	Tecla de definição do idioma	Alterar o idioma no modo de simulação
4	Tecla INFO (Tecla INFORMAÇÃO)	Apresentar o funcionamento do ecrã atual
5	Tecla EXIT (Tecla SAIR)	Sair do modo de simulação
6	Tecla BACK (Tecla VOLTAR)	Voltar ao ecrã anterior
7	Tecla Clear (Tecla Limpar)	Limpar o valor introduzido

Iniciar a simulação

A entrar no modo de simulação.

1. Toque duas vezes na tecla HOME (Tecla INÍCIO)
2. Toque na secção do ecrã Ver (ecrã do modo de introdução de tecla de 10)

3. Toque na tecla (#) → Tecla Asterisco (*) → Tecla Clear (Tecla Limpar) → Tecla Asterisco (*) → Preparado para a introdução do código principal da simulação.


UNIDADE PRINCIPAL

Desembalagem

1. Corte as fitas de polipropileno.

2. Remova a caixa superior, os materiais de amortecimento e a caixa da unidade principal.

3. Remova o F -add. Remova o saco de vinil da unidade principal.

4. Puxe os punhos.

5. Levante a unidade principal lentamente por 4 pessoas e coloque-a suavemente num local plano e seguro.


Remoção da fita de fixação e do material de proteção

1. Abra a tampa frontal e remova o gel de sílica.

2. Empurre as alavancas de bloqueio em ambas as extremidades da caixa de toner residual para dentro e puxe a caixa de toner residual para cima.

3. Remova a fita da caixa de toner residual.
   * A fita é utilizada quando a máquina é deslocada, por isso, guarde-a conforme necessário.

4. Certifique-se de que a alavanca de bloqueio se moveu para a posição indicada pela seta.

5. Remova o material de proteção.

6. Abra a porta direita.

7. Remova o material de fixação (4 locais) da unidade de transferência e a etiqueta.


Verificação dos artigos embalados

N.º	Nome	Quantidade
1	Manual de operação	1
2	Folha de proteção	1

Desbloqueio

1. Desbloqueio da placa de rotação do tabuleiro
   1. Puxe o tabuleiro. Rode o material de fixação e remova-o. Remova a etiqueta de precaução.
      Fixe o material de fixação removido na posição apresentada na figura para utilização futura.
      Feche o tabuleiro que foi puxado.

2. Desbloqueio do scanner (unidade de espelho 2/3)
   1. Remova o parafuso de fixação da unidade ótica e remova a etiqueta de nota.

   2. Fixe a folha de proteção. (Artigo embalado n.º 2)


Instalação

Quando uma secretária de alimentação de papel opcional está ligada à máquina, desembalar e instalar a secretária de alimentação de papel e, em seguida, desembalar a máquina.
Coloque a máquina na secretária de opção de forma segura e execute os procedimentos de instalação da máquina.
Coloque a máquina na secretária opcional de forma firme e segura.

Estes modelos foram enviados com o developer incluído na unidade de developer e foi efetuado o SIM25-2. Por conseguinte, NÃO execute o SIM25-2 na instalação da máquina.

Se o SIM25-2 for executado, substitua todos os developers por novos e execute o SIM25-2. Se a máquina tiver sido utilizada sem substituir o novo developer. Pode haver problemas relacionados com o desempenho de vida útil.

Instalação do cartucho de toner

1. Agite o cartucho de toner horizontalmente várias vezes
2. Abra a tampa frontal e insira cada cartucho de toner

Certifique-se de que instala o cartucho de cor nas posições corretas. Evite a instalação numa posição de cor diferente.

Não force a inserção do cartucho de toner.
Empurre-o até que o cartucho esteja firmemente bloqueado no lugar.

Local de montagem do cartucho de toner de cada cor

Limpeza do vidro à prova de pó do LSU

O pó da correia de transferência ou do obturador ou de alguma outra peça adjacente pode cair sobre o LSU durante o transporte ou a instalação. Certifique-se de que limpa o vidro à prova de pó antes de verificar a qualidade da imagem.

1. Retire a barra de limpeza do LSU da tampa frontal.

2. Gire o lado de feltro da barra de limpeza para baixo e insira-o. Deslize-o para trás e para a frente algumas vezes para limpar o vidro à prova de pó do LSU.

3. Devolva a vareta de limpeza do LSU à tampa frontal para que o feltro fique virado para cima. Encaixe o ressalto e fixe-o com três linguetes.

4. Fixe a caixa de toner residual.
   Ambas as extremidades devem estar seguramente bloqueadas.

5. Ligue o interruptor de alimentação principal e, em seguida, feche a tampa frontal.

Para a opção EXIT TRAY CABINET de destino. O finalizador ou o armário do tabuleiro de saída têm de ser instalados antes de ligar a máquina, caso contrário, o código L4-11 ocorrerá.

6. Ligue o interruptor de alimentação do painel de operação.

Não utilize a unidade principal durante 20 segundos após ligar a alimentação devido à verificação do funcionamento do contacto do rolo de carregamento.
* Em casos raros, o ecrã JAM pode aparecer quando é operado.
* Se o ecrã JAM aparecer, cancele o JAM abrindo e fechando a porta direita e limpe o histórico de JAM.

7. Prima OK.

8. O MFP é reiniciado automaticamente e entra na operação de reabastecimento de toner
   Confirme se "Reabastecimento de toner em curso" é apresentado e aguarde até que o visor desapareça (demora 30 segundos - 4 minutos)
   Nota
   Este procedimento destina-se a verificar a operação de fornecimento de toner do cartucho de toner para a unidade DV. O tempo de operação difere consoante a quantidade de toner no cartucho de toner. Distribuição irregular do toner e o estado interno do cartucho de toner.

Configuração do tabuleiro de alimentação de papel

1. Definição do sistema
   1. Toque na tecla [SETTINGS] (DEFINIÇÕES).
   2. Toque na tecla [Init. Install Settings] (Definições de instalação inicial).
   3. Toque na tecla [Password] (Senha) no Login do administrador. Introduza a senha com o teclado de 10 teclas. "admin"
   4. Toque na tecla [Paper Tray Settings] (Definições do tabuleiro de papel) para configurar as definições. Estas definições especificam o tipo de papel, o tamanho do papel e as funções permitidas para cada tabuleiro de papel. Quando a tecla [Tray Settings] (Definições do tabuleiro) é tocada, aparece uma lista que mostra os tabuleiros e as definições atuais.
   5. Toque na tecla [Each tray] (Cada tabuleiro) no ecrã acima para alterar as definições.
      As seguintes definições podem ser configuradas.

Item	Descrição
Tipo	Selecione o tipo de papel que está carregado no tabuleiro. Os tipos de papel que podem ser selecionados variam consoante o tabuleiro de papel.
Tamanho	Selecione o tamanho do papel na lista. Os tamanhos de papel que podem ser selecionados variam consoante o tabuleiro. Os tamanhos que podem ser selecionados também podem ser restringidos pelo tipo de papel selecionado acima. Se o tamanho desejado não aparecer na lista, selecione [Custom Size] (Tamanho personalizado) e introduza diretamente o tamanho (apenas para o tabuleiro de desvio).
Feeding Approved Job (Tarefa aprovada de alimentação)	Selecione os modos que podem ser utilizados. Se existir uma função que não deseja que seja utilizada com o tabuleiro selecionado, desative a função. Quando o "Type" (Tipo) for diferente de papel normal, papel reciclado, papel colorido ou um tipo de utilizador, [Fax] e [Internet Fax] não podem ser selecionados.

2. Configuração do tamanho do tabuleiro
   1. Puxe o tabuleiro de papel.
      Puxe suavemente o tabuleiro até parar.
      Se o papel permanecer no tabuleiro, remova-o.

   2. Ajuste as placas de guia A e B apertando as suas alavancas de bloqueio e deslizando-as para corresponder às dimensões verticais e horizontais do papel a ser carregado.
      As placas de guia A e B são deslizáveis. Deslize cada placa de guia enquanto aperta a sua alavanca de bloqueio.

   3. Ajuste as placas de guia A e B apertando as suas alavancas de bloqueio


Configuração das especificações

Utilize o SIM26-6 para definir o destino das máquinas.

N.º SIM		Conteúdo
26	6	Utilizado para definir o destino.

Após a conclusão das definições de destino, altere os valores definidos para personalizar as seguintes definições.

N.º SIM		Conteúdo
26	3	Utilizado para definir o modo de especificação do auditor.
	5	Utilizado para definir o modo de contagem do contador total e do contador de manutenção.
	18	Utilizado para definir SIM/NÃO do modo de poupança de toner (apenas nas versões do Reino Unido e do Japão) * Para outras versões de destino, esta configuração é efetuada pelo programa do utilizador.
	29	Utilizado para definir o modo de atualização remota do firmware.
	52	Utilizado para definir SIM/NÃO da contagem quando o papel não imprimível é passado por cada contador.

Verificação da qualidade da imagem

Itens de execução

Execute os seguintes itens.

N.º	Item	SIM
1	Ajuste de distorção da imagem do motor de impressão (Ajuste manual) / Ajuste da fase do tambor OPC (Ajuste automático) / Ajuste do registo de cor (Ajuste automático)	50-22
2	Verificação da densidade e do equilíbrio de cor da cópia
3	Verificação da densidade/equilíbrio de cor da impressora	64-5

Quando existem defeitos numa imagem devido aos conteúdos mencionados acima, efetue os seguintes conteúdos e confirme uma imagem.

N.º	Item	SIM
4	Ajuste do equilíbrio de cor da cópia/impressora (Ajuste automático)	46-74
5	Ajuste da posição da extremidade principal e descentrada da imagem de impressão/digitalização	50-10

Descrição

1. Ajuste de distorção da imagem do motor de impressão (Ajuste manual) / Ajuste da fase do tambor OPC (Ajuste automático) / Ajuste do registo de cor (Ajuste automático)

Este ajuste efetua o ajuste de distorção da imagem do motor de impressão, o ajuste da fase do tambor OPC e o ajuste do registo de cor em simultâneo.

1. Aceda ao modo SIM50-22.
2. Prima a tecla [EXECUTE] (EXECUTE).
   A tecla [EXECUTE] (EXECUTE) é destacada e o ajuste automático do registo de imagem é iniciado. (Demora cerca de 30 segundos para concluir o ajuste.)
3. Quando o ajuste estiver concluído, a tecla [EXECUTE] (EXECUTE) regressa à visualização normal e o valor do resultado do ajuste é apresentado.
   O nível de distorção atual para cada cor é apresentado na secção de visualização SKEW (DISTORÇÃO).

4. Anote o nível de distorção apresentado.
   (Significado do valor do nível de distorção e o procedimento de ajuste)
   * Se for apresentado "OK" para todos os itens de SKEW (DISTORÇÃO) C, M e Y, não é necessário efetuar o ajuste.
   * Quando "R" é apresentado na parte superior do valor, rode o parafuso de ajuste de distorção da LSU no sentido dos ponteiros do relógio.
   * Quando "L" é apresentado na parte superior do valor, rode o parafuso de ajuste de distorção da LSU no sentido contrário ao dos ponteiros do relógio.
   * A quantidade de rotação do parafuso de ajuste corresponde a cada valor de ajuste. C, M e Y indicam números de cliques. O valor apresentado é arredondado no ponto decimal.
   * "C, M e Y(SKEW) (DISTORÇÃO)" mostra o número de passos de clique de ajuste para cada parafuso de ajuste de C, M e Y.
   Conteúdo em ( )
   MIAN, SUB: Diferença do valor de ajuste anterior do registo de imagem.
   Exemplo:
   Se for 105 para esta hora e 103 para a hora anterior, é apresentado como 105,0 (+2,0).
   SKEW (DISTORÇÃO): Julgamento do resultado do ajuste de distorção da LSU. OK ou NG.
   PHASE (FASE): Valor do ajuste da fase do tambor OPC da hora anterior
5. Repita os procedimentos 2) a 4) novamente e verifique para confirmar se C, M e Y (SKEW) (DISTORÇÃO) estão OK.
   Se algum deles estiver NG, rode o parafuso de ajuste de distorção da LSU da cor correspondente para ajustar.


Quando o ajuste é feito rodando o parafuso de ajuste de distorção da LSU de K, os estados de C, M e Y (SKEW) (DISTORÇÃO) são alterados. Execute SIM50-22 para verificar para confirmar se C, M e Y (SKEW) (DISTORÇÃO) estão OK.
Quando ocorre uma anomalia, é apresentado "ERROR" (ERRO).
Neste caso, verifique cada secção da unidade e a secção do processo.

2. Verificação da densidade e do equilíbrio de cor da cópia
   Método
   Faça uma cópia do gráfico de teste de cinzentos (UKOG-0162FCZZ) e uma cópia do gráfico de teste de cor de manutenção (UKOG-0326FCZZ/UKOG-0326FC11) e verifique se estão adequados.
   1. Nota para a execução da verificação da densidade e do equilíbrio de cor no modo de cópia a cores Para verificar a densidade e o equilíbrio de cor da cópia, utilize o gráfico de teste de cinzentos (UKOG-0162FCZZ) e o gráfico de teste de cor de manutenção (UKOG- 0326FCZZ/UKOG-0326FC11). Defina o nível de densidade da cópia para "3" no modo Text/Printed Photo (Texto/Foto impressa) (Manual) e faça uma cópia.
      Nessa altura, todos os ajustes de equilíbrio de cor no modo de ajuste do utilizador devem ser definidos para o padrão (centro). Além disso, certifique-se de que utiliza o papel especificado para cor.
   2. Nota para verificar a densidade do modo de cópia monocromática
      Para verificar a densidade, utilize o gráfico de teste de cinzentos (UKOG-0162FCZZ). Defina o nível de densidade da cópia para "Manual 3" no modo Text/Printed Photo (Texto/Foto impressa) (Manual).
      Além disso, todos os ajustes de equilíbrio de cor no modo de ajuste do utilizador devem ser definidos para o padrão (centro).

[Verifique com o gráfico de teste de cinzentos (UKOG-0162FCZZ)]
Na verificação da densidade da cópia com o gráfico de teste de cinzentos, verifique para garantir as seguintes condições.

Para o equilíbrio de cor (cinzento), utilize o gráfico de teste de cor de manutenção (UKOG- 0326FCZZ/UKOG-0326FC11) para verificar.

[Verifique com o gráfico de teste de cor de manutenção (UKOG-0326FCZZ/UKOG- 0326FC11)]
Na verificação do equilíbrio de cor da cópia com o gráfico de teste de cor de manutenção, verifique para garantir as seguintes condições.

1. Itens de verificação de cópia a cores (Verifique para confirmar o seguinte:)

   1. Existem 12 áreas vazias.
   2. Os registos (um ponto para a digitalização principal e um ponto para a digitalização secundária) não são deslocados.
   3. A resolução de 5,0 (5 pontos) pode ser vista.
   4. A diferença de cor no equilíbrio de cinzentos entre os lados F e R não é tão grande.
   5. Não existem estrias brancas e pretas.
   6. Os textos a cores são reproduzidos com clareza.
   7. A densidade sólida não é tão clara.
2. Itens de verificação de cópia monocromática (Verifique para confirmar o seguinte:)

   1. Existem 12 áreas vazias.
   2. A resolução de 4,0 (5 pontos) pode ser vista.
   3. A diferença de densidade entre os lados F e R não é tão grande.
   4. Não existem estrias brancas e pretas.
   5. A densidade sólida não é tão clara.
   6. A gradação preta de baixa densidade é copiada ligeiramente.

3. Verificação da densidade/equilíbrio de cor da impressora
   Método
   Execute SIM64-5 para imprimir o padrão de teste de impressão.


Defina cada valor definido para o padrão e prima a tecla [EXECUTE] (EXECUTE). O padrão de teste de impressão é impresso.

A densidade de impressão deve ser alterada gradualmente do nível mais claro para o nível mais escuro. A direção de alteração da densidade não deve ser invertida. O nível de densidade de cada cor deve estar quase no mesmo nível.

4. Ajuste da densidade e do equilíbrio de cor da cópia/impressora (Ajuste automático)

Quando uma opção de impressora é instalada, certifique-se de que executa o item acima.

1. Aceda ao modo SIM46-74.
2. Prima a tecla [EXECUTE] (EXECUTE).
   O controlo de processo de alta densidade é efetuado e a imagem do patch de cor da cópia (padrão de ajuste) é impressa. (O papel A4/11" x 8,5" ou A3/11" x 17" é selecionado automaticamente.)
3. Defina o papel da imagem do patch de cor (padrão de ajuste) impresso no procedimento 2) na mesa de documentos.
   Defina a imagem do patch de cor (padrão de ajuste) impressa no procedimento 2) na mesa de documentos. Coloque a imagem do patch de cor de modo a que as linhas finas estejam no lado esquerdo. Nessa altura, coloque 5 folhas de papel branco na imagem do patch de cor impressa (padrão de ajuste).

4. Selecione o destino [FACTORY] (FÁBRICA) e prima a tecla [EXECUTE] (EXECUTE).
   Quando o equilíbrio de cor é personalizado pelo ajuste de equilíbrio de cor manual (SIM46-21) de acordo com o pedido do utilizador e o equilíbrio de cor é registado com SIM63-7 como o destino de serviço, se for necessário ajustar o equilíbrio de cor, selecione o destino [SER- VICE] (SERVIÇO).
   O ajuste do equilíbrio de cor da cópia é executado automaticamente e imprime a imagem do patch de verificação do equilíbrio de cor.
   Se existir alguma estria ou impressão pouco clara no padrão de verificação impresso, verifique o motor de impressão para verificar se existem problemas.

5. Prima a tecla [EXECUTE] (EXECUTE).
   A imagem do patch de cor da impressora (padrão de ajuste) é impressa. (O papel A4/11" x 8,5" ou A3/11" x 17" é selecionado automaticamente.)
6. Defina o papel da imagem do patch de cor (padrão de ajuste) impresso no procedimento 5) na mesa de documentos.
   Defina a imagem do patch de cor (padrão de ajuste) impressa no procedimento 2) na mesa de documentos. Coloque a imagem do patch de cor de modo a que as linhas finas estejam no lado esquerdo. Nessa altura, coloque 5 folhas de papel branco na imagem do patch de cor impressa (padrão de ajuste).

7. Selecione o destino [FACTORY] (FÁBRICA) e prima a tecla [EXECUTE] (EXECUTE).
   Quando o equilíbrio de cor é personalizado com o ajuste de equilíbrio de cor manual (SIM67-25) de acordo com o pedido do utilizador e o equilíbrio de cor é registado como o destino de serviço com SIM67- 27, se o equilíbrio de cor for ajustado para esse equilíbrio de cor, selecione o destino [SERVICE] (SERVIÇO).
   O ajuste do equilíbrio de cor da impressora (passo 1) é efetuado automaticamente e a imagem do patch de verificação do equilíbrio de cor é impressa.
   Se existir alguma estria ou impressão pouco clara no padrão de verificação impresso, verifique o motor de impressão para verificar se existem problemas.

8. O menu de definição inicial da correção de imagem de meio-tom é apresentado. Prima a tecla [OK] (OK).
   A definição inicial da correção de imagem de meio-tom é efetuada.
9. Aguarde até que a tecla [EXECUTE] (EXECUTE) seja apresentada. Quando for apresentada, prima-a.
   A correção de imagem de meio-tom é efetuada.
10. Quando "COMPLETED THIS PROCEDURE" (PROCEDIMENTO CONCLUÍDO) é apresentado, a operação de ajuste está concluída.
    Cancele SIM46-74.

O resultado do ajuste torna-se válido apenas quando ambos os ajustes no modo de cópia e no modo de impressora estão concluídos.
Por exemplo, se o ajuste do equilíbrio de cor da cópia (ajuste automático) for efetuado e a simulação for cancelada, o resultado do ajuste é inválido.

11. Verifique a densidade e o equilíbrio de cor da cópia. (Consulte o item da verificação da densidade e do equilíbrio de cor da cópia.)
12. Verifique a densidade e o equilíbrio de cor da impressora. (Consulte o item da verificação da densidade e do equilíbrio de cor da impressora.)

Se o equilíbrio de cor ou a densidade não estiverem no nível satisfatório, mesmo após a execução dos ajustes automáticos e manuais, pode existir outra causa.
Resolva a causa, repare ou efetue os trabalhos necessários e repita o ajuste desde o início.
Se o equilíbrio de cor ou a densidade não estiverem satisfeitos, ajuste o equilíbrio de cor da cópia e da impressora por SIM46-74.

5. Ajuste da posição da extremidade principal e descentrada da imagem de impressão/digitalização.
   Antes de executar este ajuste, certifique-se de que verifica os seguintes itens.
   * Deve existir um tabuleiro com papel A4 (LT) no mesmo.
   1. Aceda ao modo SIM50-10.
   2. Selecione um tabuleiro de alimentação de papel 1.
   3. Defina o papel A4 (11 X 8,5) no tabuleiro de alimentação de papel 1.
   4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é 240 1,2 mm.
   5. Meça o tamanho da área vazia do padrão de ajuste na direção da moldura frontal/traseira (quantidade vazia do lado F) e na direção de transporte (quantidade vazia da extremidade principal).
      Verifique para confirmar se todas as seguintes condições estão satisfeitas.


Procedimentos de cálculo e introdução dos valores de ajuste
(Exemplo) Quantidade vazia da extremidade principal

1. Meça por inspeção visual.
   → Resultado da medição: 4,5 mm
2. Calcule a quantidade de deslocamento.
   O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade vazia do lado F, o alvo é 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor de ajuste. Subtraia 5 da quantidade de deslocamento de -0,5 mm.
   * Para a quantidade de deslocamento de 0,1 mm, o valor de ajuste é variado em 1.
   Quando o valor atual é 50:
   → [50 – 5 = 45]
4. Introduza o valor de ajuste para SUB-CS1.
   → Introduza o [45].

6. Introduza MAIN-CS1 (quantidade vazia do lado F) e SUB-CS1 (quantidade vazia da extremidade principal) e prima o botão OK (OK).
   Introduza os valores de ajuste calculados para a quantidade de deslocamento para MAIN-CS1/SUB-CS1 e prima o botão OK (OK). (O cursor pode ser utilizado em vez do botão.)
7. Após introduzir os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades de evitar são ajustadas para o intervalo alvo.

BP-DE12/DE13/DE14 SHEET PAPER DRAWER

(STAND/550/2x550/3x550 SHEET PAPER DRAWER)

Desembalagem

Antes da instalação, certifique-se de que os interruptores de alimentação principal e de funcionamento estão desligados e desligue a ficha da tomada. Certifique-se de que a lâmpada de dados no painel de operação não acende nem pisca ao efetuar a instalação.

Verificação dos artigos embalados

N.º	Nome	Quantidade
1	Unidade de mesa	1
2	Parafusos de fixação (M4 x 8)	4
3	Ajustador direito	1

Instalação

Ajuste da posição do ajustador

1. Fixe o ajustador direito (Artigo embalado N.º 3)


Nota
Se a seguinte opção não estiver instalada ao mesmo tempo, o ajustador tem de ser instalado.

• BANDEJA DE GRANDE CAPACIDADE
• FINALIZADOR (1k)
• FINALIZADOR DE DOBRAGEM E COSTURA A CAVALO (1K)
• FINALIZADOR (3K)
• FINALIZADOR DE DOBRAGEM E COSTURA A CAVALO (3K)

Para garantir a segurança, insira o ajustador direito até este ficar bloqueado.

2. Rode cada ajustador para fixar a unidade de mesa.


Ligação da unidade principal e da unidade de mesa

1. Coloque a unidade principal na unidade de mesa.

Utilize a força de quatro ou mais pessoas para levantar a unidade principal.

Coloque a unidade principal na unidade de mesa lentamente, ajustando as linhas externas. Verifique se o pino de posicionamento na parte superior da unidade de mesa está firmemente encaixado na ranhura de posicionamento da unidade principal.

2. Retire a bandeja 1 e a bandeja 2.

3. Levante as placas de ligação nos lados direito e esquerdo da parte frontal da unidade de mesa e fixe-as com os parafusos de fixação (Artigo embalado N.º 2).

4. Fixe a bandeja 1 e a bandeja 2.

5. Retire a tampa da parte traseira da unidade principal. E fixe-as com os parafusos de fixação (Artigo embalado N.º 2). Volte a colocar as tampas pequenas.


Liberte o bloqueio

1. Puxe cada bandeja. Rode e retire o material de fixação e retire a folha de aviso.
   Fixe o material de fixação removido na posição apresentada na figura para armazenamento.
   Feche a cassete que foi puxada.


Antes de ligar a alimentação, certifique-se de que o material de fixação da bandeja está desencaixado. Se a alimentação for ligada sem desencaixar o material de fixação, pode ocorrer um problema.

Ligação do conetor

1. Retire a tampa da parte traseira do equipamento.

2. Ligue o conetor.

3. Separe a base da tampa em alicates.

4. Fixe a tampa.


Ajuste

Antes da instalação, certifique-se de que os interruptores de alimentação principal e de funcionamento estão desligados e desligue a ficha da tomada. Certifique-se de que a lâmpada de dados no painel de operação não acende nem pisca ao efetuar a instalação.

Ligue a alimentação da unidade principal

1. Ligue a ficha de alimentação do equipamento à tomada e ligue o interruptor de alimentação principal e o interruptor de alimentação do painel de operação.

Nota
Para definir o tamanho da bandeja, consulte "Configuração do tamanho da bandeja".

Ajuste do descentramento da imagem

Nota
A posição da margem de ataque da imagem e o valor de ajuste de descentramento da unidade de mesa foram definidos para o valor médio no envio da fábrica.
Por conseguinte, este ajuste só deve ser efetuado quando for tomada a decisão de o executar através da verificação da imagem impressa.

* Tem de haver uma bandeja com papel A4 (LT).

1. Entre no modo SIM50-10.
2. Selecione uma fonte de alimentação de papel "3" (CS2).
3. Defina o papel A4 (11 X 8,5) na bandeja de alimentação de papel CS2.
4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é de 240 1,2 mm.
   Se a condição acima não for satisfeita, siga e repita os procedimentos de ADJ4A (Manual de assistência) até obter um resultado satisfatório.
5. Meça o tamanho da área vazia do padrão de ajuste na direção da estrutura frontal/traseira (quantidade de vazio do lado F) e na direção de transporte (quantidade de vazio da margem de ataque).
   Verifique para confirmar se todas as seguintes condições são satisfeitas.


Procedimentos de cálculo e introdução dos valores de ajuste
(Exemplo) Quantidade de vazio da margem de ataque

1. Meça por inspeção visual. Resultado da medição: 4,5 mm
2. Calcule a quantidade de desvio.
   O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade de vazio do lado F, o alvo é de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor de ajuste. Subtraia 5 da quantidade de desvio de -0,5 mm.
   * Para a quantidade de desvio de 0,1 mm, o valor de ajuste varia em 1.
   → Quando o valor atual é 50: [50 – 5 = 45]
4. Introduza o valor de ajuste para SUB-CS2/CS3/CS4. Introduza o [45].

6. Introduza MAIN-CS2 (vazio do lado F) e SUB-CS2 (vazio da margem de ataque) e prima o botão OK (OK). Introduza os valores de ajuste calculados para a quantidade de desvio para MAIN-CS2/SUB-CS2 e prima o botão OK (OK). (O cursor pode ser utilizado em vez do botão.)
7. Após introduzir os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades de evitação são ajustadas para o intervalo alvo.

Efetue os procedimentos 4) a 7) para cada bandeja de alimentação de papel.

BP-DE15 SHEET PAPER DRAWER

(SUPORTE/TAMBOR DE PAPEL DE 550 E 2100 FOLHAS)

Desembalagem

Se o conector for removido primeiro, poderá ser danificado durante os procedimentos de instalação. Portanto, mantenha-o embalado durante a abertura da embalagem e desembalá-lo apenas ao conectar o conector à máquina.

Verificação dos itens embalados

N.º	Nome	Quantidade
1	Unidade de secretária	1
2	Parafusos de fixação (M4 x 8)	4
3	Ajustador direito	1

Instalação

Antes da instalação, certifique-se de desligar os interruptores de alimentação principal e de operação e desconectar a ficha da tomada. Certifique-se de que a luz de dados no painel de operação não acende ou pisca ao realizar a instalação.

Ajuste da posição do ajustador

1. Anexe o ajustador direito (Item embalado N.º 3)


Nota
Se a opção a seguir não for instalada ao mesmo tempo, o ajustador deve ser instalado.

• BANDEJA DE GRANDE CAPACIDADE
• ACABAMENTO (1k)
• ACABAMENTO DE GRAMPEAMENTO DE SELIM (1K)
• ACABAMENTO (3K)
• ACABAMENTO DE GRAMPEAMENTO DE SELIM (3K)

Para garantir a segurança, insira o ajustador direito até que esteja travado.

2. Gire cada ajustador para fixar a unidade de secretária.

Conexão da unidade principal e da unidade de secretária

1. Coloque a unidade principal na unidade de secretária.

Use a força de quatro ou mais pessoas para levantar a unidade principal.

Coloque a unidade principal na unidade de secretária lentamente, encaixando as linhas externas. Verifique se o pino de posicionamento na parte superior da unidade de secretária está seguramente engatado na ranhura de posicionamento da unidade principal.

2. Remova a bandeja 1 e a bandeja 2.

3. Levante as placas de ligação nos lados direito e esquerdo do lado frontal da unidade de secretária e fixe-as com os parafusos de fixação (Item embalado N.º 2).

4. Anexe a bandeja 1 e a bandeja 2.

5. Retire a pequena tampa dos lados direito e esquerdo da parte traseira do corpo principal. E fixe-as com os parafusos de fixação (Item embalado N.º 2). Devolva as pequenas tampas.


Liberar o bloqueio

1. Puxe a bandeja. Gire e remova o material de fixação e remova a folha de aviso.
   Anexe o material de fixação removido à posição mostrada na figura para armazenamento.

2. Puxe cada bandeja em tandem. Gire e remova o material de fixação e remova a folha de aviso.
   Anexe o material de fixação removido à posição mostrada na figura para armazenamento.
   Feche a bandeja que foi puxada.


Antes de ligar a alimentação, verifique se o material de fixação da bandeja está desengatado. Se a alimentação for ligada sem desengatar o material de fixação, poderá resultar num problema.

Conexão do conector

1. Remova a tampa da parte traseira da máquina.

2. Conecte o conector.

3. Separe a base da tampa em alicates.

4. Anexe a tampa.


Ligue a alimentação da unidade principal

1. Conecte a ficha da máquina à tomada e ligue o interruptor de alimentação principal e o interruptor de alimentação do painel de operação.

Configuração da bandeja

1. System Settings
   1. Toque na tecla [Initial Installation Settings] (Definições de instalação inicial) no painel tátil.
   2. Toque em [Tray Settings] (Definições da bandeja) para a respetiva configuração. Configure o tipo de papel, o tamanho do papel e o trabalho aprovado de alimentação para cada bandeja. Toque na tecla [Tray Settings] (Definições da bandeja) para apresentar a lista de bandejas e as configurações atuais.
   3. Toque na respetiva tecla da bandeja para apresentar o ecrã de configuração. Os itens de configuração são os seguintes:

Itens de configuração	Descrição
Tipo	Selecione o tipo de papel a ser usado. O tipo de tipo de papel selecionável varia dependendo da bandeja.
Tamanho	Selecione o tamanho do papel a ser usado. O tamanho selecionável varia dependendo da bandeja. O tamanho selecionável pode ser limitado dependendo da bandeja selecionada no Tipo acima. Se a bandeja apropriada não estiver listada, selecione [Size Input] (Entrada de tamanho) e designe o tamanho diretamente. (Isto só é permitido para a Bandeja de desvio.)
Feeding Approved Job	Selecione o modo de trabalho aprovado. Desative a funcionalidade que não deseja executar um trabalho usando a bandeja selecionada. [Fax] e [Internet Fax] não podem ser selecionados se [Type] (Tipo) estiver definido para algo diferente de Plain Paper (Papel normal), Recycle Paper (Papel reciclado), Color paper (Papel colorido) ou User Type (Tipo de utilizador).

2. Definição do tamanho da bandeja
   1. Bandeja 2
      1. Puxe a bandeja de papel.
         Puxe a bandeja suavemente até parar.
         Remova o papel carregado na bandeja.
      2. Ajuste as placas guia A e B apertando as alavancas de bloqueio e deslizando-as para corresponder às dimensões longitudinais e transversais do papel a ser carregado.
         As placas guia A e B são deslizáveis. Deslize cada placa guia enquanto aperta a alavanca de bloqueio para ajustar ao tamanho do papel.

   2. Bandeja 3 (A4/LT)
      1. Puxe a bandeja de alimentação de papel em tandem.
      2. Remova a placa de regulação da bandeja em tandem enquanto pressiona um gancho.

      3. Insira o chefe da placa de ajuste nos orifícios da placa de regulação da bandeja em tandem para o tamanho apropriado.

      4. Empurre a bandeja de alimentação de papel em tandem.
   3. Bandeja 4 (A4/LT/B5)
      1. Puxe a bandeja de alimentação de papel em tandem.
      2. Remova a placa de regulação da bandeja em tandem enquanto pressiona um gancho.

      3. Insira o chefe da placa de ajuste nos orifícios da placa de regulação da bandeja em tandem para o tamanho apropriado.

      4. Coloque a placa de regulação da borda traseira B5 para definir o tamanho A4/LT. Levante a placa de regulação para definir o tamanho B5.

      5. Empurre a bandeja de alimentação de papel em tandem.
3. Definição do tamanho
   Execute SIM26-2 "Size setting" (Definição do tamanho) com as operações de tecla da unidade principal.
   1. O menu de seleção de tamanho da secretária de grande capacidade é apresentado no visor de mensagem de operação.
   2. Selecione um botão de tamanho a ser definido no ecrã de mensagem.

Ajuste de descentralização da imagem

Nota
A posição da borda dianteira da imagem e o valor de ajuste de descentralização da unidade de secretária foram definidos para o valor médio ao serem enviados da fábrica.
Portanto, este ajuste deve ser realizado apenas quando a avaliação é feita para executá-lo através da verificação da imagem de impressão.

* Deve haver uma bandeja com papel A4 (LT).

1. Execute SIM50-10.
2. Selecione uma fonte de alimentação de papel "3" (CS2).
3. Defina o papel A4 (11 X 8,5) na bandeja de alimentação de papel CS2.
4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é 240 1,2 mm.
   Se a condição acima não for satisfeita, siga e repita os procedimentos de ADJ4A (Manual de serviço) até que um resultado satisfatório seja obtido.
5. Meça o tamanho da área vazia do padrão de ajuste na direção da moldura frontal/traseira (quantidade de vazio do lado F) e na direção do transporte (quantidade de vazio da borda dianteira).
   Verifique para confirmar se todas as condições a seguir são satisfeitas.


Procedimentos de cálculo e entrada de valores de ajuste
(Exemplo) Quantidade de vazio da borda dianteira

1. Meça por inspeção visual. Resultado da medição: 4,5 mm
2. Calcule a quantidade de deslocamento.
   O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade de vazio do lado F, o alvo é 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor do ajuste. Subtraia 5 da quantidade de deslocamento de -0,5 mm.
   * Para a quantidade de deslocamento de 0,1 mm, o valor do ajuste é variado em 1.
   → Quando o valor atual é 50:
   [50 – 5 = 45]
4. Insira o valor do ajuste para SUB-CS2.
   → Insira [45].

6. Insira MAIN-CS2 (vazio do lado F) e SUB-CS2 (vazio da borda dianteira) e toque no botão OK.
   Insira os valores de ajuste calculados para a quantidade de deslocamento para MAIN-CS2/SUB-CS2 e toque no botão OK. (O cursor pode ser usado em vez do botão.)
7. Após inserir os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades de evitação são ajustadas para o intervalo alvo.

Execute os procedimentos 4) a 7) para cada bandeja de alimentação de papel.

BANDEJA DE GRANDE CAPACIDADE BP-LC10

Desembalagem

Se o conector for removido primeiro, poderá ser danificado durante os procedimentos de instalação. Portanto, mantenha-o embalado ao desembalar e desembale-o apenas ao ligar o conector à máquina.

Verificação dos itens embalados

N.º	Nome	Quantidade
1	Bandeja de grande capacidade	1
2	Placa de montagem superior	2
3	Unidade de ligação	1
4	Parafuso de fixação A (Arruela hexagonal S-apertada M4x18)	4
5	Parafuso de fixação B (Arruela hexagonal S-apertada M4x12)	2
6	Parafuso de fixação C (copo M4x8)	1
7	Folha guia LCC	1

Instalação

Antes da instalação, certifique-se de desligar os interruptores de alimentação principal e de operação e desligue a ficha de alimentação da tomada elétrica. Certifique-se de que a lâmpada de dados no painel de operação não acende nem pisca ao realizar a instalação.

Soltar o bloqueio

1. Remova o parafuso de fixação da mesa de alimentação de papel.


NOTA: Antes de ligar a alimentação, verifique se o parafuso de fixação da bandeja foi removido. Se a alimentação for ligada sem remover o parafuso de fixação, poderá resultar num problema.

Ligação da unidade principal e da bandeja de grande capacidade

1. Fixe a placa de montagem superior (item embalado n.º 2) no lado direito da unidade principal com o parafuso de fixação A (item embalado n.º 4). Ao instalar, coloque a seção de borracha ( ) da placa de montagem superior no lado inferior.
   Nota
   Se o ajustador direito estiver instalado, remova-o.

2. Remova a tampa da porta direita da máquina.

3. Fixe a folha guia LCC (item embalado n.º 7) no guia de entrada de papel.
   Limpe a superfície da folha guia LCC com álcool.


4. Remova os parafusos de fixação (1 unidade) da máquina e remova a tampa do parafuso. E remova a tampa inferior direita.

5. Fixe temporariamente o parafuso de fixação B (item embalado n.º 5) a meio.

6. Insira o parafuso B fixado temporariamente no orifício na unidade de ligação e fixe temporariamente a unidade de ligação.

7. Fixe o outro parafuso de fixação B e aperte firmemente o parafuso B fixado temporariamente.

8. Volte a fixar a tampa inferior direita na unidade principal.

9. Fixe o parafuso de fixação e volte a fixar a tampa do parafuso na unidade principal.

10. Enquanto levanta a seção marcada com insira a unidade de ligação na bandeja de grande capacidade e fixe o parafuso de fixação C (item embalado n.º 6) na marca A na unidade de ligação.


Ajuste da altura

1. Aproxime a bandeja de grande capacidade da unidade principal.

2. Verifique se a nervura de verificação do ajuste de altura da bandeja de grande capacidade e a linha do eixo da placa de montagem superior montada na unidade principal estão na mesma linha.

3. Se o ajuste de altura não for necessário, insira ainda mais a bandeja de grande capacidade.
   Se o ajuste de altura for necessário, execute o procedimento de ajuste a partir de 4).

4. Afrouxe o parafuso de ajuste no lado F.
   NOTA: Utilize o parafuso de ajuste no lado frontal para o ajuste. Não toque no parafuso no lado traseiro.
   NOTA: Se o parafuso for afrouxado ou removido durante a manutenção, certifique-se de executar o ajuste de altura C após a conclusão da manutenção.

5. No caso de uma mudança para a direita, pressione a seção superior frontal e ajuste a nervura de verificação do ajuste de altura para que fique na mesma linha da linha do eixo da placa de montagem superior. Insira a bandeja de grande capacidade na unidade principal.

6. No caso de uma mudança para a esquerda, levante a grelha para que a nervura de verificação do ajuste de altura fique na mesma linha da linha do eixo da placa de montagem superior e insira a bandeja de grande capacidade.

7. Aperte o parafuso afrouxado.


Ligação do conector

1. Remova a tampa do conector.
   Não utilize a tampa do conector removida.

2. Ligue o conector.
   Se o kit de aquecimento não estiver instalado, não é necessário ligar o conector do aquecedor ao conector.


Interruptor do tamanho do papel

1. Remova a tampa traseira.

2. Remova o parafuso de fixação (4 unidades de parafuso azul) na parte superior e inferior da placa lateral F e da placa lateral R.

3. Insira o lado inferior de acordo com a marca gravada no lado inferior da placa lateral F e da placa lateral R. Aperte a parte superior e inferior utilizando os parafusos de fixação que estão a ser removidos.


4. Comutação da placa da extremidade traseira
   Remova os parafusos azuis que fixam respetivamente a placa da extremidade traseira superior e inferior.

5. Insira o guia de tamanho de acordo com a marca gravada. Aperte a parte superior e inferior utilizando os parafusos de fixação que estão a ser removidos (A4).

6. Fixe a tampa traseira.


Ligue a alimentação da unidade principal

1. Ligue a ficha de alimentação da máquina à tomada elétrica e ligue o interruptor de alimentação principal e o interruptor de alimentação do painel de operação.

Definição do tamanho

Execute o SIM26-2 "Size setting" (Definição do tamanho) com as operações de tecla da unidade principal.

1. O menu de seleção de tamanho da bandeja de grande capacidade é apresentado no visor de mensagens de operação.
2. Selecione um botão de tamanho a ser definido no ecrã de mensagens.

Ajuste de descentramento da imagem

1. Ajuste com a simulação
   Nota
   A posição da margem dianteira da imagem e o valor de ajuste de descentramento da bandeja de grande capacidade foram definidos para o valor médio no momento do envio da fábrica.
   Portanto, este ajuste deve ser realizado apenas quando for tomada a decisão de o executar através da verificação da imagem de impressão.
   * Deve haver uma bandeja com papel A4 (LT).
   1. Execute o SIM50-10.
   2. Selecione uma fonte de alimentação de papel "6" (LCC).
   3. Defina o papel A4 (11 X 8,5) na bandeja de alimentação de papel LCC.
   4. Verifique para confirmar se a dimensão interna do padrão de meio-tom impresso é de 240 1,2 mm.
      Se a condição acima não for satisfeita, siga e repita os procedimentos de ADJ4A (manual de serviço) até que seja obtido um resultado satisfatório.
   5. Meça o tamanho da área vazia do padrão de ajuste na direção da estrutura frontal/traseira (quantidade vazia do lado F) e na direção do transporte (quantidade vazia da margem dianteira).
      Verifique para confirmar se todas as seguintes condições são satisfeitas.


Procedimentos de cálculo e introdução dos valores de ajuste
(Exemplo) Quantidade vazia da margem dianteira

1. Meça por inspeção visual.
   → Resultado da medição: 4,5 mm
2. Calcule a quantidade de mudança. O valor alvo é o valor de especificação (valor central) de 3 mm.
   * Para a quantidade vazia do lado F, o alvo é 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calcule o valor de ajuste. Subtraia 5 da quantidade de mudança de -0,5 mm.
   * Para a quantidade de mudança de 0,1 mm, o valor de ajuste varia em 1.
   → Quando o valor atual é 50:
   [50 – 5 = 45]
4. Introduza o valor de ajuste para SUB-LC.
   → Introduza [45].

6. Introduza MAIN-LC (vazio do lado F) e SUB-LC (vazio da margem dianteira) e toque no botão OK (OK).
   Introduza os valores de ajuste calculados para a quantidade de mudança para MAIN-LC/SUB-LC e toque no botão OK (OK). (O cursor pode ser utilizado em vez do botão.)
7. Após introduzir os valores de ajuste, imprima novamente e verifique para confirmar se as quantidades de evitar são ajustadas para o intervalo alvo.

Execute os procedimentos 4) a 7) para cada bandeja de alimentação de papel.

2. Ajuste mecânico
   Uma vez que o ajuste de descentramento é realizado ao enviar, basicamente não há necessidade de realizar este ajuste. Se o centro for mudado, no entanto, a simulação é normalmente utilizada. Se a mudança não for removida, execute os seguintes procedimentos de ajuste.
   1. Quando a mudança está no lado frontal
      Para ajustar a linha de impressão na direção A a partir do centro do papel, conforme mostrado na figura:
      1. Afrouxe dois parafusos de fixação (parafusos vermelhos) da placa de ajuste do guia de tamanho frontal/traseiro e mova a placa de ajuste do guia de tamanho na direção A (lado R) pela quantidade de mudança e aperte os parafusos de fixação vermelhos (2 para cada).
         Em seguida, faça uma cópia para verificar se não há mais mudança. Repita os procedimentos até que não haja mudança.

   2. Quando a mudança está no lado traseiro
      Para ajustar a linha de impressão na direção B a partir do centro do papel, conforme mostrado na figura:
      1. Afrouxe dois parafusos de fixação (parafusos vermelhos) da placa de ajuste do guia de tamanho frontal/traseiro e mova a placa de ajuste do guia de tamanho na direção B (lado F) pela quantidade de mudança e aperte os parafusos de fixação vermelhos (2 para cada).
         Em seguida, faça uma cópia para verificar se não há mais mudança. Repita os procedimentos até que não haja mudança.


BANDEJA DE ALIMENTAÇÃO DE PAPEL LONGO MX-LT10

Desembalagem

Verificação dos artigos embalados

N.º	Nome	Quantidade
1	Bandeja de alimentação de papel longo	1

Instalação

Não introduza o dedo na parte do gancho da bandeja.

Fixação da bandeja de alimentação de papel longo

1. Abra o guia da bandeja de alimentação de papel longo e enganche-o na fechadura da bandeja de alimentação de papel longo.

2. Puxe o guia do equipamento.

3. Enganche a bandeja de alimentação de papel longo no guia do equipamento.

4. Insira o guia do equipamento.


Esta bandeja só pode ser utilizada para alimentação de papel longo.

Não deixe papel longo durante um longo período de tempo.

Pode utilizar papel longo com esta bandeja.

Ligue a alimentação da unidade principal

1. Ligue a ficha de alimentação do equipamento à tomada elétrica e ligue o interruptor de alimentação principal e o interruptor de alimentação do painel de operação.

Definição da bandeja

Utilize SIM26-50 para definir "Banner size print" (Impressão de tamanho de faixa) para 1.

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Manual do Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Idiomas disponíveis
