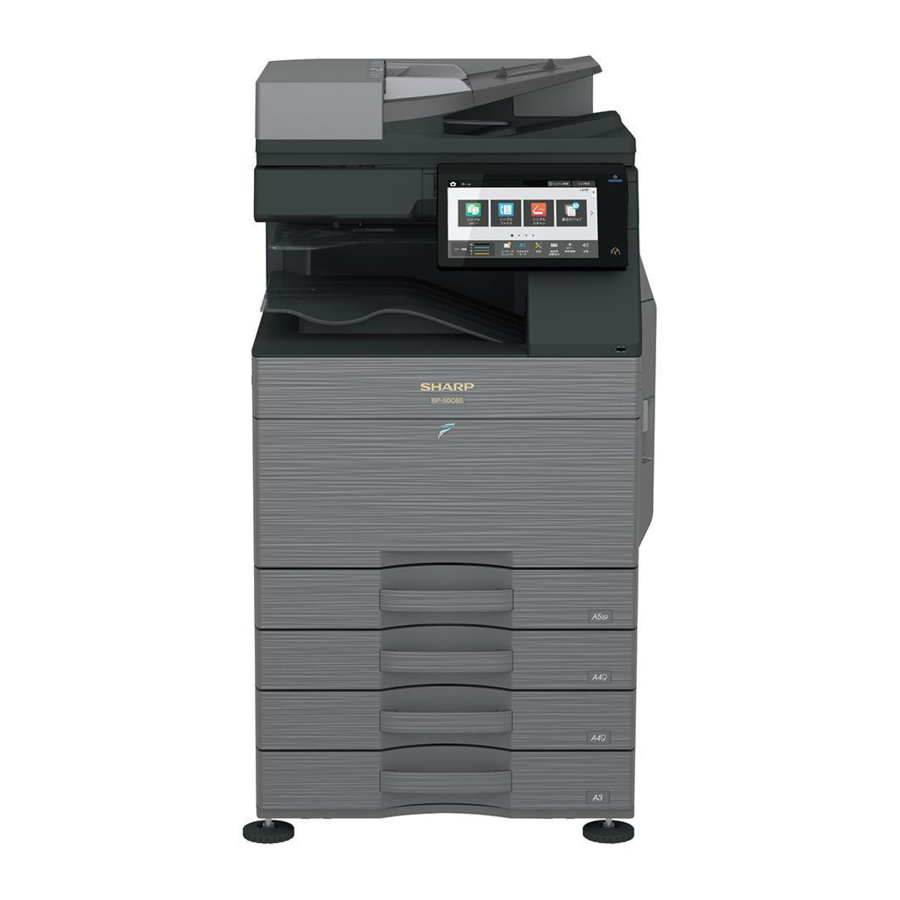

Manualul Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

CONFIGURARE

Diagrama sistemului

Lista de opțiuni

STD: Echipament standard
OPT: Opțiune instalabilă
*1: Opțiune în anumite zone
*2: Nu este suportată în anumite zone

SIMULARE

Generalități și scop

Modul de simulare are următoarele funcții, pentru a afișa starea de funcționare a echipamentului, a identifica poziția problemei și cauzele într-o etapă anterioară și pentru a configura și ajusta eficient echipamentul pentru o capacitate de service îmbunătățită.

1. Diverse ajustări
2. Setarea specificațiilor și funcțiilor
3. Anularea problemelor
4. Verificarea funcționării
5. Verificarea contoarelor, ștergerea setărilor
6. Verificarea datelor despre condițiile de funcționare a echipamentului (histerezis de funcționare), ștergere
7. Diverse (ajustări, setări, funcționare, contoare etc.) transport de date.

Procedurile de operare și afișajele depind de designul panoului de operare al echipamentului.

Modul de simulare

Mod ușor	Afișează simulările utilizate frecvent pentru fiecare categorie, permițând accesul facil tehnicienilor pentru a schimba setările, a efectua întreținerea și ajustările.
Mod clasic	Toate simulările sunt listate și pot fi accesate prin introducerea codului principal, apoi a subcodului, conform seriilor de modele anterioare.

Funcția fiecărei taste

Nr.	Nume	Funcție
1	Tasta TEST	Schimbă modul de testare
2	Tasta de setare a modului	Schimbă Mod ușor, Mod clasic
3	Tasta de setare a limbii	Schimbă limba în modul de simulare
4	Tasta INFO	Afișează funcționarea afișajului curent
5	Tasta EXIT	Ieșire din modul de simulare
6	Tasta ÎNAPOI	Înapoi la afișajul anterior
7	Tasta Clear (Ștergere)	Șterge valoarea de intrare

Pornirea simulării

Intrarea în modul de simulare.

1. Atingeți de două ori tasta HOME
2. Atingeți secțiunea de afișare Ver (ecranul modului de introducere cu 10 taste)

3. Atingeți tasta (#) → tasta Asterisc (*) → tasta Clear (Ștergere) → tasta Asterisc (*) → Pregătit pentru introducerea codului principal al simulării.


UNITATEA PRINCIPALĂ

Despachetarea

1. Tăiați benzile de polipropilenă.

2. Îndepărtați carcasa superioară, materialele de amortizare și carcasa unității principale.

3. Îndepărtați F -add. Îndepărtați sacul de vinil al unității principale.

4. Scoateți mânerele.

5. Ridicați unitatea principală încet de către 4 persoane și puneți-o ușor într-un loc plat și sigur.


Îndepărtarea benzii de fixare și a materialului de protecție

1. Deschideți capacul frontal și scoateți gelul de siliciu.

2. Împingeți mânerele de blocare de la ambele capete ale cutiei de toner uzat spre interior și trageți în sus cutia de toner uzat.

3. Îndepărtați banda de pe cutia de toner uzat.
   * Banda este utilizată la mutarea mașinii, așa că păstrați-o dacă este necesar.

4. Asigurați-vă că maneta de blocare s-a mutat în poziția indicată de săgeată.

5. Îndepărtați materialul de protecție.

6. Deschideți ușa din dreapta.

7. Îndepărtați materialul de fixare (4 locuri) al unității de transfer și eticheta.


Verificarea articolelor ambalate

Nr.	Nume	Cantitate
1	Manual de utilizare	1
2	Foaie de protecție	1

Eliberare blocare

1. Eliberare blocare placă rotativă tavă
   1. Scoateți tava. Rotiți materialul de fixare și scoateți-l. Scoateți eticheta de avertizare.
      Atașați materialul de fixare scos în poziția indicată în figură pentru utilizare ulterioară.
      Închideți tava care a fost scoasă.

2. Eliberare blocare scaner (unitate oglindă 2/3)
   1. Îndepărtați șurubul de fixare a unității optice și scoateți eticheta de notificare.

   2. Atașați foaia de protecție. (Articol ambalat Nr. 2)


Instalare

Când un pupitru opțional de alimentare cu hârtie este conectat la aparat, despachetați și instalați pupitrul de alimentare cu hârtie, apoi despachetați aparatul.
Așezați aparatul în siguranță pe pupitrul opțional și efectuați procedurile de instalare a aparatului.
Așezați aparatul ferm și sigur pe pupitrul opțional.

Aceste modele au fost expediate cu developator inclus în unitatea de developator și au efectuat SIM25-2. Prin urmare, NU executați SIM25-2 la instalarea aparatului.

Dacă s-a executat SIM25-2, înlocuiți toți developatorii cu unii noi și executați SIM25-2. Dacă aparatul a fost utilizat fără a înlocui developatorul nou. Pot apărea probleme legate de performanța de viață.

Instalarea cartușului de toner

1. Agitați cartușul de toner orizontal de mai multe ori
2. Deschideți capacul frontal și introduceți fiecare cartuș de toner

Asigurați-vă că instalați cartușul color în pozițiile corecte. Evitați instalarea într-o poziție de culoare diferită.

Nu introduceți cu forța cartușul de toner.
Împingeți-l până când cartușul este blocat ferm în poziție.

Locația de montare a cartușului de toner de fiecare culoare

Curățarea sticlei anti-praf a LSU

Praful de pe cureaua de transfer sau obturator sau de pe o altă parte adiacentă poate cădea pe LSU în timpul transportului sau instalării. Asigurați-vă că curățați sticla anti-praf înainte de a verifica calitatea imaginii.

1. Detașați bara de curățare LSU de pe capacul frontal.

2. Întoarceți partea de pâslă a barei de curățare în jos și introduceți-o. Glisați-o înainte și înapoi de câteva ori pentru a curăța sticla anti-praf a LSU.

3. Returnați tija de curățare LSU pe capacul frontal, astfel încât pâsla să fie orientată în sus. Potriviți bosajul și fixați-l cu trei clame.

4. Atașați cutia de toner uzat.
   Ambele capete fiind blocate sigur.

5. Porniți întrerupătorul principal de alimentare, apoi închideți capacul frontal.

Pentru opțiunea DESTINATION EXIT TRAY CABINET. Finisorul sau dulapul tăvii de ieșire trebuie să fie instalat înainte de a porni aparatul, altfel va apărea codul L4-11.

6. Porniți întrerupătorul panoului de operare.

Nu utilizați unitatea principală timp de 20 de secunde după pornire din cauza verificării funcționării contactului rolei de încărcare.
* În cazuri rare, poate apărea afișajul JAM când este utilizat.
* Dacă apare afișajul JAM, anulați JAM deschizând și închizând ușa din dreapta și ștergeți istoricul JAM.

7. Apăsați OK (OK).

8. MFP Repornit automat și intră în operațiunea de reumplere cu toner
   Confirmați că este afișat mesajul "Toner replenishment in progress" (Reumplere toner în curs) și așteptați până când dispare afișajul (durează 30 sec - 4 min)
   Notă
   Această procedură este pentru verificarea operațiunii de alimentare cu toner de la cartușul de toner la unitatea DV. Timpul de funcționare diferă în funcție de cantitatea de toner din cartușul de toner. Distribuție neuniformă a tonerului și starea internă a cartușului de toner.

Configurarea tăvii de alimentare cu hârtie

1. Setare sistem
   1. Atingeți tasta [SETTINGS] (SETĂRI).
   2. Atingeți tasta [Init. Install Settings] (Setări inițiale de instalare).
   3. Atingeți tasta [Password] (Parolă) la Administrator Login (Autentificare administrator). Introduceți parola cu 10 taste. "admin"
   4. Atingeți tasta [Paper Tray Settings] (Setări tavă de hârtie) pentru a configura setările. Aceste setări specifică tipul de hârtie, dimensiunea hârtiei și funcțiile permise pentru fiecare tavă de hârtie. Când este atinsă tasta [Tray Settings] (Setări tavă), apare o listă care arată tăvile și setările curente.
   5. Atingeți tasta [Each tray] (Fiecare tavă) în ecranul de mai sus pentru a modifica setările.
      Următoarele setări pot fi configurate.

Element	Descriere
Tip	Selectați tipul de hârtie care este încărcat în tavă. Tipurile de hârtie care pot fi selectate variază în funcție de tava de hârtie.
Dimensiune	Selectați dimensiunea hârtiei din listă. Dimensiunile hârtiei care pot fi selectate variază în funcție de tavă. Dimensiunile care pot fi selectate pot fi, de asemenea, restricționate de tipul de hârtie selectat mai sus. Dacă dimensiunea dorită nu apare în listă, selectați [Custom Size] (Dimensiune personalizată) și introduceți direct dimensiunea (numai pentru tava de bypass).
Lucrare aprobată pentru alimentare	Selectați modurile care pot fi utilizate. Dacă există o funcție pe care nu doriți să o utilizați cu tava selectată, dezactivați funcția. Când "Type" (Tip) este altul decât hârtie simplă, hârtie reciclată, hârtie colorată sau un tip de utilizator, [Fax] și [Internet Fax] nu pot fi selectate.

2. Configurare dimensiune tavă
   1. Scoateți tava de hârtie.
      Trageți ușor tava până când se oprește.
      Dacă rămâne hârtie în tavă, scoateți-o.

   2. Reglați plăcile de ghidare A și B strângând manetele de blocare și glisându-le pentru a se potrivi cu dimensiunile verticale și orizontale ale hârtiei care urmează să fie încărcată.
      Plăcile de ghidare A și B sunt glisante. Glisați fiecare placă de ghidare în timp ce strângeți maneta de blocare.

   3. Reglați plăcile de ghidare A și B strângând manetele de blocare


Configurare specificații

Utilizați SIM26-6 pentru a seta destinația aparatului.

Nr. SIM		Conținut
26	6	Utilizat pentru a seta destinația.

După finalizarea setărilor de destinație, modificați valorile setate pentru a personaliza următoarele setări.

Nr. SIM		Conținut
26	3	Utilizat pentru a seta modul de specificație auditor.
	5	Utilizat pentru a seta modul de numărare al contorului total și al contorului de întreținere.
	18	Utilizat pentru a seta DA/NU al modului de economisire a tonerului (numai în versiunile din Marea Britanie și Japonia) * Pentru alte versiuni de destinație, această configurare este realizată de programul utilizatorului.
	29	Utilizat pentru a seta modul de actualizare de la distanță a firmware-ului.
	52	Utilizat pentru a seta DA/NU de numărare atunci când hârtia fără imprimare este trecută prin fiecare contor.

Verificarea calității imaginii

Elemente de executare

Executați următoarele elemente.

Nr.	Element	SIM
1	Reglarea distorsiunii imaginii motorului de imprimare (Reglare manuală) / Reglarea fazei tamburului OPC (Reglare automată) / Reglarea înregistrării culorilor (Reglare automată)	50-22
2	Verificarea echilibrului și densității culorilor la copiere
3	Verificarea echilibrului/densității culorilor la imprimantă	64-5

Când există defecte într-o imagine cauzate de conținutul menționat mai sus, efectuați următorul conținut și confirmați o imagine.

Nr.	Element	SIM
4	Reglarea echilibrului culorilor de copiere/imprimantă (Reglare automată)	46-74
5	Decentrare imagine de imprimare/scanare, reglarea poziției marginii de început	50-10

Descriere

1. Reglarea distorsiunii imaginii motorului de imprimare (Reglare manuală) / Reglarea fazei tamburului OPC (Reglare automată) / Reglarea înregistrării culorilor (Reglare automată)

Această reglare efectuează simultan reglarea distorsiunii imaginii motorului de imprimare, reglarea fazei tamburului OPC și reglarea înregistrării culorilor.

1. Introduceți modul SIM50-22.
2. Apăsați tasta [EXECUTE] (EXECUTARE).
   Tasta [EXECUTE] (EXECUTARE) este evidențiată și începe reglarea automată a înregistrării imaginii. (Durează aproximativ 30 de secunde pentru a finaliza reglarea.)
3. Când reglarea este finalizată, tasta [EXECUTE] (EXECUTARE) revine la afișajul normal și se afișează valoarea rezultatului reglării.
   Nivelul curent de distorsionare pentru fiecare culoare este afișat în secțiunea de afișare SKEW (DISTORSIONARE).

4. Notați nivelul de distorsionare afișat.
   (Semnificația valorii nivelului de distorsionare și procedura de reglare)
   * Dacă „OK” este afișat pentru toate elementele SKEW C, M și Y, nu este necesar să efectuați reglarea.
   * Când „R” este afișat la începutul valorii, rotiți șurubul de reglare a distorsionării LSU în sensul acelor de ceasornic.
   * Când „L” este afișat la începutul valorii, rotiți șurubul de reglare a distorsionării LSU în sens invers acelor de ceasornic.
   * Cantitatea de rotire a șurubului de reglare corespunde fiecărei valori de reglare. C, M și Y indică numărul de clicuri. Valoarea afișată este rotunjită la punctul zecimal.
   * „C, M și Y (SKEW)” indică numărul de pași de clic de reglare pentru fiecare șurub de reglare al C, M și Y.
   Conținutul din ( )
   MIAN, SUB: Diferența față de valoarea anterioară de reglare a înregistrării imaginii.
   Exemplu:
   Dacă 105 pentru această dată și 103 pentru data anterioară, este afișat ca 105.0 (+2.0).
   SKEW: Aprecierea rezultatului reglării distorsionării LSU. OK sau NG.
   PHASE: Valoarea de reglare a fazei tamburului OPC din data anterioară
5. Repetați din nou procedurile de la 2) la 4) și verificați pentru a confirma că C, M și Y (SKEW) sunt OK.
   Dacă oricare dintre ele este NG, rotiți șurubul de reglare a distorsionării LSU al culorii corespunzătoare pentru a regla.


Când reglarea este făcută prin rotirea șurubului de reglare a distorsionării LSU al K, stările C, M și Y (SKEW) sunt modificate. Executați SIM50-22 pentru a verifica dacă C, M și Y (SKEW) sunt OK.
Când apare o anomalie, este afișat „ERROR” (EROARE).
În acest caz, verificați fiecare secțiune de acționare și secțiunea de procesare.

2. Verificarea echilibrului și densității culorilor la copiere
   Metodă
   Faceți o copie a diagramei de testare gri (UKOG-0162FCZZ) și o copie a diagramei de testare a culorilor de service (UKOG-0326FCZZ/UKOG-0326FC11) și verificați dacă sunt corecte.
   1. Notă pentru executarea verificării echilibrului și densității culorilor în modul de copiere color Pentru a verifica echilibrul și densitatea culorilor la copiere, utilizați diagrama de testare gri (UKOG-0162FCZZ) și diagrama de testare a culorilor de service (UKOG- 0326FCZZ/UKOG-0326FC11). Setați nivelul de densitate a copiei la „3” în modul Text/Fotografie imprimată (Manual) și faceți o copie.
      În acel moment, toate reglajele echilibrului culorilor din modul de reglare a utilizatorului trebuie să fie setate la valoarea implicită (centru). În plus, asigurați-vă că utilizați hârtia specificată pentru culoare.
   2. Notă pentru verificarea densității modului de copiere monocrom
      Pentru a verifica densitatea, utilizați diagrama de testare gri (UKOG-0162FCZZ). Setați nivelul de densitate a copiei la „Manual 3” în modul Text/Fotografie imprimată (Manual).
      În plus, toate reglajele echilibrului culorilor din modul de reglare a utilizatorului trebuie să fie setate la valoarea implicită (centru).

[Verificați cu diagrama de testare gri (UKOG-0162FCZZ)]
În verificarea densității copiei cu diagrama de testare gri, verificați dacă sunt asigurate următoarele condiții.

Pentru echilibrul culorilor (gri), utilizați diagrama de testare a culorilor de service (UKOG- 0326FCZZ/UKOG-0326FC11) pentru a verifica.

[Verificați cu diagrama de testare a culorilor de service (UKOG-0326FCZZ/UKOG- 0326FC11)]
În verificarea echilibrului culorilor la copiere cu diagrama de testare a culorilor de service, verificați dacă sunt asigurate următoarele condiții.

1. Elemente de verificare a copierii color (Verificați pentru a confirma următoarele:)

   1. Există 12 zone goale.
   2. Înregistrările (un punct pentru scanarea principală și un punct pentru scanarea secundară) nu sunt deplasate.
   3. Rezoluția de 5,0 (5 puncte) poate fi văzută.
   4. Diferența de culoare în echilibrul gri între părțile F și R nu este atât de mare.
   5. Nu există dungi albe și negre.
   6. Textele color sunt reproduse clar.
   7. Densitatea solidă nu este atât de slabă.
2. Elemente de verificare a copierii monocrome (Verificați pentru a confirma următoarele:)

   1. Există 12 zone goale.
   2. Rezoluția de 4,0 (5 puncte) poate fi văzută.
   3. Diferența de densitate între părțile F și R nu este atât de mare.
   4. Nu există dungi albe și negre.
   5. Densitatea solidă nu este atât de slabă.
   6. Gradația neagră de densitate scăzută este copiată ușor.

3. Verificarea echilibrului/densității culorilor la imprimantă
   Metodă
   Executați SIM64-5 pentru a imprima modelul de testare a imprimării.


Setați fiecare valoare de setare la valoarea implicită și apăsați tasta [EXECUTE] (EXECUTARE). Modelul de testare a imprimării este imprimat.

Densitatea imprimării trebuie modificată treptat de la nivelul mai deschis la nivelul mai închis. Direcția de modificare a densității nu trebuie inversată. Nivelul de densitate al fiecărei culori trebuie să fie aproape la același nivel.

4. Reglarea echilibrului și densității culorilor la copiere/imprimantă (Reglare automată)

Când este instalată o opțiune de imprimantă, asigurați-vă că executați elementul de mai sus.

1. Introduceți modul SIM46-74.
2. Apăsați tasta [EXECUTE] (EXECUTARE).
   Se efectuează controlul procesului de înaltă densitate și este imprimată imaginea color patch de copiere (model de reglare). (Hârtia A4/11" x 8,5" sau A3/11" x 17" este selectată automat.)
3. Setați hârtia cu imaginea color patch (model de reglare) imprimată în procedura 2) pe masa pentru documente.
   Setați imaginea color patch (model de reglare) imprimată în procedura 2) pe masa pentru documente. Așezați imaginea color patch astfel încât liniile fine să fie pe partea stângă. În acel moment, așezați 5 coli de hârtie albă pe imaginea color patch imprimată (model de reglare).

4. Selectați ținta [FACTORY] (FABRICĂ) și apăsați tasta [EXECUTE] (EXECUTARE).
   Când echilibrul culorilor este personalizat prin reglarea manuală a echilibrului culorilor (SIM46-21) conform solicitării utilizatorului și echilibrul culorilor este înregistrat cu SIM63-7 ca țintă de service, dacă echilibrul culorilor trebuie reglat, selectați ținta [SER- VICE] (SERVICE).
   Reglarea echilibrului culorilor la copiere este executată automat și imprimă imaginea color patch de verificare a echilibrului culorilor.
   Dacă există vreo dungă sau imprimare neclară pe modelul de verificare imprimat, verificați motorul de imprimare pentru orice probleme.

5. Apăsați tasta [EXECUTE] (EXECUTARE).
   Imaginea color patch a imprimantei (model de reglare) este imprimată. (Hârtia A4/11" x 8,5" sau A3/11" x 17" este selectată automat.)
6. Setați imaginea color patch (model de reglare) imprimată în procedura 5) pe masa pentru documente.
   Setați imaginea color patch (model de reglare) imprimată în procedura 2) pe masa pentru documente. Așezați imaginea color patch astfel încât liniile fine să fie pe partea stângă. În acel moment, așezați 5 coli de hârtie albă pe imaginea color patch imprimată (model de reglare).

7. Selectați ținta [FACTORY] (FABRICĂ) și apăsați tasta [EXECUTE] (EXECUTARE).
   Când echilibrul culorilor este personalizat cu reglarea manuală a echilibrului culorilor (SIM67-25) conform solicitării utilizatorului și echilibrul culorilor este înregistrat ca țintă de service cu SIM67- 27, dacă echilibrul culorilor este reglat la acel echilibru al culorilor, selectați ținta [SERVICE] (SERVICE).
   Reglarea echilibrului culorilor la imprimantă (pasul 1) este efectuată automat și este imprimată imaginea color patch de verificare a echilibrului culorilor.
   Dacă există vreo dungă sau imprimare neclară pe modelul de verificare imprimat, verificați motorul de imprimare pentru orice probleme.

8. Este afișat meniul de setare inițială al corecției imaginii pe jumătate de ton. Apăsați tasta [OK] (OK).
   Se efectuează setarea inițială a corecției imaginii pe jumătate de ton.
9. Așteptați până când este afișată tasta [EXECUTE] (EXECUTARE). Când este afișată, apăsați-o.
   Se efectuează corecția imaginii pe jumătate de ton.
10. Când este afișat „COMPLETED THIS PROCEDURE” (PROCEDURA FINALIZATĂ), operația de reglare este finalizată.
    Anulați SIM46-74.

Rezultatul reglării devine valid numai când ambele reglaje din modul de copiere și din modul de imprimantă sunt finalizate.
De exemplu, dacă reglarea echilibrului culorilor la copiere (reglare automată) este efectuată și simularea este anulată, rezultatul reglării este nevalid.

11. Verificați echilibrul și densitatea culorilor la copiere. (Consultați elementul verificării echilibrului și densității culorilor la copiere.)
12. Verificați echilibrul și densitatea culorilor la imprimantă. (Consultați elementul verificării echilibrului și densității culorilor la imprimantă.)

Dacă echilibrul sau densitatea culorilor nu sunt la nivelul satisfăcător nici chiar după executarea reglajelor automate și manuale, poate exista o altă cauză.
Depanați cauza, reparați sau efectuați lucrările necesare și repetați reglarea de la început.
Dacă echilibrul sau densitatea culorilor nu sunt satisfăcute, reglați echilibrul culorilor la copiere și imprimantă prin SIM46-74.

5. Decentrare imagine de imprimare/scanare, reglarea poziției marginii de început.
   Înainte de a executa această reglare, asigurați-vă că verificați următoarele elemente.
   * Trebuie să existe o tavă cu hârtie A4 (LT) în ea.
   1. Introduceți modul SIM50-10.
   2. Selectați o tavă de alimentare cu hârtie 1.
   3. Setați hârtie A4 (11 X 8,5) pe tava de alimentare cu hârtie 1.
   4. Verificați pentru a confirma că dimensiunea interioară a modelului pe jumătate de ton imprimat este de 240 1,2 mm.
   5. Măsurați dimensiunea zonei goale a modelului de reglare în direcția cadrului față/spate (cantitatea de gol pe partea F) și cea în direcția de transport (cantitatea de gol pe marginea de început).
      Verificați pentru a confirma că toate următoarele condiții sunt îndeplinite.


Proceduri de calcul și introducere a valorilor de reglare
(Exemplu) Cantitatea de gol pe marginea de început

1. Măsurați prin inspecție vizuală.
   → Rezultatul măsurătorii: 4,5 mm
2. Calculați cantitatea de deplasare.
   Valoarea țintă este valoarea specificației (valoarea centrală) de 3 mm.
   * Pentru cantitatea de gol pe partea F, ținta este de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calculați valoarea de reglare. Scădeți 5 din cantitatea de deplasare de -0,5 mm.
   * Pentru cantitatea de deplasare de 0,1 mm, valoarea de reglare este modificată cu 1.
   Când valoarea curentă este 50:
   → [50 – 5 = 45]
4. Introduceți valoarea de reglare pentru SUB-CS1.
   → Introduceți [45].

6. Introduceți MAIN-CS1 (gol pe partea F) și SUB-CS1 (gol pe marginea de început) și apăsați butonul OK.
   Introduceți valorile de reglare calculate pentru cantitatea de deplasare în MAIN-CS1/SUB-CS1 și apăsați butonul OK. (Cursorul poate fi utilizat în loc de buton.)
7. După introducerea valorilor de reglare, imprimați din nou și verificați pentru a confirma că cantitățile de evitare sunt reglate la intervalul țintă.

TAVĂ DE HÂRTIE BP-DE12/DE13/DE14

(SUPORT/550/2x550/3x550 TAVĂ DE HÂRTIE)

Despachetare

Înainte de instalare, asigurați-vă că opriți ambele comutatoare de alimentare principală și de operare și deconectați cablul de alimentare de la priză. Asigurați-vă că lampa de date de pe panoul de operare nu se aprinde sau nu clipește când efectuați instalarea.

Verificarea articolelor ambalate

Nr.	Denumire	Cantitate
1	Unitate birou	1
2	Șuruburi de fixare (M4 x 8)	4
3	Reglator dreapta	1

Instalare

Reglarea poziției reglatorului

1. Atașați reglatorul din dreapta (articolul ambalat nr. 3)


Notă
Dacă următoarea opțiune nu este instalată în același timp, trebuie instalat reglatorul.

• TAVĂ DE MARE CAPACITATE
• UNITATE DE FINISARE (1k)
• UNITATE DE FINISARE CU CAPSE (1K)
• UNITATE DE FINISARE (3K)
• UNITATE DE FINISARE CU CAPSE (3K)

Pentru a asigura siguranța, introduceți reglatorul din dreapta până când este blocat.

2. Rotiți fiecare reglator pentru a fixa unitatea birou.


Conectarea unității principale și a unității birou

1. Puneți unitatea principală pe unitatea birou.

Utilizați forța a cel puțin patru persoane pentru a ridica unitatea principală.

Așezați unitatea principală pe unitatea birou încet, potrivind liniile externe. Verificați pentru a vă asigura că pinul de poziționare din partea superioară a unității birou este fixat în siguranță în canelura de poziționare a unității principale.

2. Scoateți tava 1 și tava 2.

3. Ridicați plăcile de legătură de pe părțile dreapta și stânga ale părții frontale a unității birou și fixați-le cu șuruburile de fixare (articolul ambalat nr. 2).

4. Atașați tava 1 și tava 2.

5. Scoateți capacul din partea din spate a corpului principal. Și fixați-le cu șuruburile de fixare (articolul ambalat nr. 2). Puneți la loc capacele mici.


Eliberați blocarea

1. Scoateți fiecare tavă. Rotiți și scoateți materialul de fixare și scoateți foaia de precauție.
   Atașați materialul de fixare scos în poziția indicată în figură pentru depozitare.
   Închideți caseta care a fost scoasă.


Înainte de a porni alimentarea, verificați dacă materialul de fixare al tăvii este decuplat. Dacă alimentarea este pornită fără a decupla materialul de fixare, poate rezulta o defecțiune.

Conectarea conectorului

1. Scoateți capacul din partea din spate a aparatului.

2. Conectați conectorul.

3. Separați baza capacului în clești.

4. Atașați capacul.


Reglare

Înainte de instalare, asigurați-vă că opriți ambele comutatoare de alimentare principală și de operare și deconectați cablul de alimentare de la priză. Asigurați-vă că lampa de date de pe panoul de operare nu se aprinde sau nu clipește când efectuați instalarea.

Porniți alimentarea unității principale

1. Conectați cablul de alimentare al aparatului la priză și porniți comutatorul de alimentare principal și comutatorul de alimentare al panoului de operare.

Notă
Pentru setarea dimensiunii tăvii, consultați „Configurarea dimensiunii tăvii”.

Reglarea descentrării imaginii

Notă
Poziția marginii principale a imaginii și valoarea de reglare a descentrării unității birou au fost setate la valoarea medie la expedierea din fabrică.
Prin urmare, această ajustare trebuie efectuată numai atunci când se ia decizia de a o executa prin verificarea imaginii imprimate.

* Trebuie să existe o tavă cu hârtie A4 (LT) în ea.

1. Intrați în modul SIM50-10.
2. Selectați o sursă de alimentare cu hârtie „3” (CS2).
3. Setați hârtia A4 (11 X 8,5) pe tava de alimentare cu hârtie CS2.
4. Verificați pentru a confirma că dimensiunea interioară a modelului imprimat în semitonuri este de 240 1,2 mm.
   Dacă condiția de mai sus nu este îndeplinită, urmați și repetați procedurile ADJ4A (Manual de service) până când se obține un rezultat satisfăcător.
5. Măsurați dimensiunea zonei goale a modelului de reglare în direcția cadrului față/spate (cantitatea goală laterală F) și pe cea în direcția de transport (cantitatea goală de pe marginea principală).
   Verificați pentru a confirma că toate condițiile următoare sunt îndeplinite.


Proceduri de calcul și introducere a valorilor de reglare
(Exemplu) Cantitatea goală de pe marginea principală

1. Măsurați prin inspecție vizuală. Rezultatul măsurării: 4,5 mm
2. Calculați cantitatea de schimbare.
   Valoarea țintă este valoarea de specificație (valoarea centrală) de 3 mm.
   * Pentru cantitatea goală laterală F, ținta este de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calculați valoarea de reglare. Scădeți 5 din cantitatea de schimbare de -0,5 mm.
   * Pentru cantitatea de schimbare de 0,1 mm, valoarea de reglare este variată cu 1.
   → Când valoarea curentă este 50: [50 – 5 = 45]
4. Introduceți valoarea de reglare pentru SUB-CS2/CS3/CS4. Introduceți [45].

6. Introduceți MAIN-CS2 (gol lateral F) și SUB-CS2 (gol pe marginea principală) și apăsați butonul OK (bine). Introduceți valorile de reglare calculate pentru cantitatea de schimbare în MAIN-CS2/SUB-CS2 și apăsați butonul OK (bine). (Cursorul poate fi folosit în locul butonului.)
7. După introducerea valorilor de reglare, imprimați din nou și verificați dacă cantitățile de evitare sunt ajustate la intervalul țintă.

Efectuați procedurile de la 4) la 7) pentru fiecare tavă de alimentare cu hârtie.

BP-DE15 TAVĂ DE HÂRTIE

(STAND/550 ȘI 2100 TAVĂ DE HÂRTIE)

Despachetarea

Dacă conectorul este scos mai întâi, acesta poate fi deteriorat în timpul procedurilor de instalare. Prin urmare, păstrați-l ambalat în timpul despachetării și despachetați-l numai când conectați conectorul la aparat.

Verificarea elementelor ambalate

Nr.	Denumire	Cantitate
1	Unitate birou	1
2	Șuruburi de fixare (M4 x 8)	4
3	Reglator dreapta	1

Instalare

Înainte de instalare, asigurați-vă că opriți atât comutatorul de funcționare, cât și comutatorul principal de alimentare și deconectați ștecherul de la priză. Asigurați-vă încă o dată că indicatorul luminos de date de pe panoul de operare nu se aprinde sau nu clipește când efectuați instalarea.

Reglarea poziției de reglare

1. Atașați dispozitivul de reglare dreapta (element ambalat nr. 3)


Notă
Dacă următoarea opțiune nu este instalată în același timp, dispozitivul de reglare trebuie instalat.

• TAVĂ DE MARE CAPACITATE
• FINISOR (1k)
• FINISOR CU CAPSATOR LATERAL (1K)
• FINISOR (3K)
• FINISOR CU CAPSATOR LATERAL (3K)

Pentru a asigura siguranța, introduceți dispozitivul de reglare dreapta până când este blocat.

2. Rotiți fiecare dispozitiv de reglare pentru a fixa unitatea birou.

Conectarea unității principale și a unității birou

1. Puneți unitatea principală pe unitatea birou.

Utilizați forța umană a patru persoane sau mai multe pentru a ridica unitatea principală.

Așezați unitatea principală pe unitatea birou încet, potrivind liniile externe. Verificați pentru a vă asigura că pinul de poziționare de pe partea superioară a unității birou este cuplat sigur în canelura de poziționare a unității principale.

2. Scoateți tava 1 și tava 2.

3. Ridicați plăcile de legătură pe părțile dreapta și stânga ale părții frontale a unității birou și fixați-le cu șuruburile de fixare (element ambalat nr. 2).

4. Atașați tava 1 și tava 2.

5. Scoateți capacul mic de pe părțile laterale dreapta și stânga ale părții din spate a corpului principal. Și fixați-le cu șuruburile de fixare (element ambalat nr. 2). Returnați capacele mici.


Eliberați încuietoarea

1. Scoateți tava. Rotiți și scoateți materialul de fixare și scoateți foaia de precauție.
   Atașați materialul de fixare scos la poziția indicată în figură pentru depozitare.

2. Scoateți fiecare tavă tandem. Rotiți și scoateți materialul de fixare și scoateți foaia de precauție.
   Atașați materialul de fixare scos la poziția indicată în figură pentru depozitare.
   Închideți tava care a fost scoasă.


Înainte de a porni alimentarea, verificați pentru a vă asigura că materialul de fixare al tăvii este decuplat. Dacă alimentarea este pornită fără a decupla materialul de fixare, poate rezulta o problemă.

Conectarea conectorului

1. Scoateți capacul din partea din spate a aparatului.

2. Conectați conectorul.

3. Separați baza capacului în clești.

4. Atașați capacul.


Porniți alimentarea unității principale

1. Conectați ștecherul aparatului la priză și porniți comutatorul principal de alimentare și comutatorul panoului de operare.

Configurarea tăvii

1. Setări sistem
   1. Atingeți tasta [Setări instalare inițială] de pe panoul tactil.
   2. Atingeți [Setări tavă] pentru setarea respectivă. Configurați tipul de hârtie, dimensiunea hârtiei și Lucrarea aprobată de alimentare pentru fiecare tavă. Atingeți tasta [Setări tavă] pentru a afișa lista de tăvi și setările curente.
   3. Atingeți tasta tăvii respective pentru a afișa ecranul de setare. Elementele de setare sunt cele enumerate mai jos:

Elemente de setare	Descriere
Tip	Selectați tipul de hârtie care urmează să fie utilizat. Tipul de tip de hârtie selectabil variază în funcție de tavă.
Dimensiune	Selectați dimensiunea hârtiei care urmează să fie utilizată. Dimensiunea selectabilă variază în funcție de tavă. Dimensiunea selectabilă poate fi limitată în funcție de tava selectată în Tipul de mai sus. Dacă tava corespunzătoare nu este listată, selectați [Introducere dimensiune] și desemnați dimensiunea direct. (Acest lucru este permis numai pentru Tava de bypass.)
Lucrare aprobată de alimentare	Selectați modul de lucru aprobat. Dezactivați funcția pentru a nu dori să efectuați o lucrare utilizând tava selectată. [Fax] și [Fax prin internet] nu pot fi selectate dacă [Tip] este setat la altceva decât Hârtie simplă, Hârtie reciclată, Hârtie colorată sau Tip utilizator.

2. Setarea dimensiunii tăvii
   1. Tava 2
      1. Scoateți tava de hârtie.
         Scoateți tava ușor până când se oprește.
         Scoateți hârtia încărcată în tavă.
      2. Reglați plăcile de ghidare A și B strângând manetele de blocare și glisându-le pentru a se potrivi cu dimensiunile longitudinale și transversale ale hârtiei care urmează să fie încărcată.
         Plăcile de ghidare A și B sunt glisante. Glisați fiecare placă de ghidare în timp ce strângeți maneta de blocare pentru a regla la dimensiunea hârtiei.

   2. Tava 3 (A4/LT)
      1. Scoateți tava de alimentare cu hârtie tandem.
      2. Scoateți placa de reglare a tăvii tandem în timp ce apăsați o agățătoare.

      3. Introduceți șeful plăcii de reglare în orificiile de pe placa de reglare a tăvii tandem pentru dimensiunea corespunzătoare.

      4. Împingeți tava de alimentare cu hârtie tandem.
   3. Tava 4 (A4/LT/B5)
      1. Scoateți tava de alimentare cu hârtie tandem.
      2. Scoateți placa de reglare a tăvii tandem în timp ce apăsați o agățătoare.

      3. Introduceți șeful plăcii de reglare în orificiile de pe placa de reglare a tăvii tandem pentru dimensiunea corespunzătoare.

      4. Așezați placa de reglare a marginii din spate B5 pentru a seta dimensiunea A4/LT. Ridicați placa de reglare pentru a seta dimensiunea B5.

      5. Împingeți tava de alimentare cu hârtie tandem.
3. Setarea dimensiunii
   Executați SIM26-2 „Setare dimensiune” cu operațiunile cu taste ale unității principale.
   1. Meniul de selectare a dimensiunii biroului cu capacitate mare este afișat pe afișajul mesajului de operare.
   2. Selectați un buton de dimensiune care urmează să fie setat pe ecranul mesajului.

Reglarea descentrării imaginii

Notă
Poziția marginii de atac a imaginii și valoarea de reglare a descentrării unității birou au fost setate la valoarea medie la expedierea din fabrică.
Prin urmare, această reglare trebuie efectuată numai atunci când se ia decizia de a o executa prin verificarea imaginii imprimate.

* Trebuie să existe o tavă cu hârtie A4 (LT) în ea.

1. Executați SIM50-10.
2. Selectați o sursă de alimentare cu hârtie „3” (CS2).
3. Setați hârtie A4 (11 X 8,5) pe tava de alimentare cu hârtie CS2.
4. Verificați pentru a confirma că dimensiunea interioară a modelului imprimat pe jumătate de ton este de 240 1,2 mm.
   Dacă condiția de mai sus nu este îndeplinită, urmați și repetați procedurile din ADJ4A (Manual de service) până când se obține un rezultat satisfăcător.
5. Măsurați dimensiunea zonei goale a modelului de reglare în direcția cadrului față/spate (valoarea golului lateral F) și în direcția de transport (valoarea golului marginii de atac).
   Verificați pentru a confirma că toate condițiile următoare sunt îndeplinite.


Proceduri de calcul și introducere a valorilor de reglare
(Exemplu) Valoarea golului marginii de atac

1. Măsurați prin inspecție vizuală. Rezultatul măsurării: 4,5 mm
2. Calculați valoarea de deplasare.
   Valoarea țintă este valoarea de specificație (valoarea centrală) de 3 mm.
   * Pentru valoarea golului lateral F, ținta este de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calculați valoarea de reglare. Scădeți 5 din valoarea de deplasare de -0,5 mm.
   * Pentru valoarea de deplasare de 0,1 mm, valoarea de reglare variază cu 1.
   → Când valoarea curentă este 50:
   [50 – 5 = 45]
4. Introduceți valoarea de reglare pentru SUB-CS2.
   → Introduceți [45].

6. Introduceți MAIN-CS2 (gol lateral F) și SUB-CS2 (gol margine de atac) și atingeți butonul OK.
   Introduceți valorile de reglare calculate pentru valoarea de deplasare la MAIN-CS2/SUB-CS2 și atingeți butonul OK. (Cursorul poate fi utilizat în locul butonului.)
7. După introducerea valorilor de reglare, imprimați din nou și verificați pentru a confirma că valorile de evitare sunt ajustate la intervalul țintă.

Efectuați procedurile 4) până la 7) pentru fiecare tavă de alimentare cu hârtie.

BP-LC10 TAVĂ DE MARE CAPACITATE

Despachetare

Dacă conectorul este scos mai întâi, acesta se poate deteriora în timpul procedurilor de instalare. Prin urmare, păstrați-l ambalat în timpul despachetării și despachetați-l numai când conectați conectorul la aparat.

Verificarea articolelor ambalate

Nr.	Denumire	Cantitate
1	Tavă de mare capacitate	1
2	Placă de montare superioară	2
3	Unitate de conectare	1
4	Șurub de fixare A (Șaibă hexagonală S-tight M4x18)	4
5	Șurub de fixare B (Șaibă hexagonală S-tight M4x12)	2
6	Șurub de fixare C (Cupă M4x8)	1
7	Foaie de ghidare LCC	1

Instalare

Înainte de instalare, asigurați-vă că opriți atât comutatoarele de alimentare principală, cât și pe cel de funcționare și deconectați ștecherul de alimentare de la priza de alimentare. Asigurați-vă că lampa de date de pe panoul de funcționare nu se aprinde sau nu clipește când efectuați instalarea.

Eliberați blocarea

1. Scoateți șurubul de fixare a biroului de alimentare cu hârtie.


NOTĂ: Înainte de a porni alimentarea, verificați dacă șurubul de fixare al tăvii este scos. Dacă alimentarea este pornită fără a scoate șurubul de fixare, poate rezulta o problemă.

Conectarea unității principale și a tăvii de mare capacitate

1. Atașați placa de montare superioară (Articol ambalat nr. 2) pe partea dreaptă a unității principale cu șurubul de fixare A (Articol ambalat nr. 4). Când instalați, puneți secțiunea de cauciuc ( ) a plăcii de montare superioară pe partea inferioară.
   Notă
   Dacă este instalat un dispozitiv de reglare dreapta, scoateți-l.

2. Scoateți capacul dreapta de pe aparat.

3. Atașați foaia de ghidare LCC (Articol ambalat nr. 7) pe ghidajul de introducere a hârtiei.
   Curățați suprafața foii de ghidare LCC cu alcool.


4. Scoateți șuruburile de fixare (1 buc.) ale aparatului și scoateți capacul șurubului. Și scoateți capacul inferior dreapta.

5. Fixați temporar șurubul de fixare B (Articol ambalat nr. 5) la jumătate.

6. Introduceți șurubul B fixat temporar în orificiul de cheie din unitatea de conectare și fixați temporar unitatea de conectare.

7. Fixați celălalt șurub de fixare B și strângeți bine șurubul B fixat temporar.

8. Atașați capacul inferior dreapta înapoi la unitatea principală.

9. Fixați șurubul de fixare și atașați capacul șurubului înapoi la unitatea principală.

10. În timp ce ridicați secțiunea marcată cu introduceți unitatea de conectare în tava de mare capacitate și fixați șurubul de fixare C (Articol ambalat nr. 6) la marcajul A de pe unitatea de conectare.


Reglarea înălțimii

1. Apropiați tava de mare capacitate de unitatea principală.

2. Verificați dacă nervura de verificare a reglării înălțimii a tăvii de mare capacitate și linia axei plăcii de montare superioare montate pe unitatea principală se află pe aceeași linie.

3. Dacă nu este necesară reglarea înălțimii, introduceți și mai mult tava de mare capacitate.
   Dacă este necesară reglarea înălțimii, efectuați procedura de reglare de la 4).

4. Slăbiți șurubul de reglare de pe partea F.
   NOTĂ: Utilizați șurubul de reglare de pe partea frontală pentru reglare. Nu atingeți șurubul de pe partea din spate.
   NOTĂ: Dacă șurubul este slăbit sau scos în timpul service-ului, asigurați-vă că executați reglarea înălțimii C după finalizarea service-ului.

5. În cazul unei deplasări spre dreapta, apăsați secțiunea superioară frontală și potriviți nervura de verificare a reglării înălțimii, astfel încât să fie pe aceeași linie cu linia axei plăcii de montare superioare. Introduceți tava de mare capacitate în unitatea principală.

6. În cazul unei deplasări spre stânga, ridicați grila astfel încât nervura de verificare a reglării înălțimii să fie pe aceeași linie cu linia axei plăcii de montare superioare și introduceți tava de mare capacitate.

7. Strângeți șurubul slăbit.


Conectarea conectorului

1. Scoateți capacul conectorului.
   Nu utilizați capacul conectorului scos.

2. Conectați conectorul.
   Dacă kitul de încălzire nu este instalat, nu este nevoie să conectați conectorul de încălzire la conector.


Comutator dimensiune hârtie

1. Scoateți capacul din spate.

2. Scoateți șurubul de fixare (4 buc. de șurub albastru) de pe partea superioară și inferioară a plăcii laterale F și a plăcii laterale R.

3. Introduceți partea inferioară conform marcajului gravat pe partea inferioară a plăcii laterale F și a plăcii laterale R. Strângeți partea superioară și inferioară folosind șuruburile de fixare scoase.


4. Comutarea plăcii muchiei din spate
   Scoateți șuruburile albastre care fixează placa muchiei din spate superioară și inferioară, respectiv.

5. Introduceți ghidajul de dimensiune conform marcajului gravat. Strângeți partea superioară și inferioară folosind șuruburile de fixare scoase (A4).

6. Atașați capacul din spate.


Porniți alimentarea unității principale

1. Conectați ștecherul de alimentare al aparatului la priza de alimentare și porniți comutatorul principal de alimentare și comutatorul de alimentare al panoului de funcționare.

Setarea dimensiunii

Executați SIM26-2 "Size setting" (Setarea dimensiunii) cu operațiunile de tastare ale unității principale.

1. Meniul de selectare a dimensiunii al tăvii de mare capacitate este afișat pe ecranul mesajului de funcționare.
2. Selectați un buton de dimensiune care va fi setat pe ecranul mesajului.

Reglarea descentrării imaginii

1. Reglare cu simularea
   Notă
   Poziția muchiei de conducere a imaginii și valoarea de reglare a descentrării a tăvii de mare capacitate au fost setate la valoarea medie la expedierea din fabrică.
   Prin urmare, această reglare trebuie efectuată numai atunci când se ia decizia de a o executa prin verificarea imaginii imprimate.
   * Trebuie să existe o tavă cu hârtie A4 (LT) în ea.
   1. Executați SIM50-10.
   2. Selectați o sursă de alimentare cu hârtie "6" (LCC).
   3. Setați hârtie A4 (11 X 8,5) pe tava de alimentare cu hârtie LCC.
   4. Verificați pentru a confirma că dimensiunea interioară a modelului de semiton imprimat este de 240 1,2 mm.
      Dacă condiția de mai sus nu este îndeplinită, urmați și repetați procedurile din ADJ4A (Manual de service) până când se obține un rezultat satisfăcător.
   5. Măsurați dimensiunea zonei goale a modelului de reglare în direcția cadrului față/spate (Cantitatea goală a părții F) și cea în direcția de transport (Cantitatea goală a muchiei de conducere).
      Verificați pentru a confirma că toate condițiile următoare sunt îndeplinite.


Calcul și proceduri de introducere a valorilor de reglare
(Exemplu) Cantitatea goală a muchiei de conducere

1. Măsurați prin inspecție vizuală.
   → Rezultatul măsurătorii: 4,5 mm
2. Calculați cantitatea de deplasare. Valoarea țintă este valoarea specificației (valoarea centrală) de 3 mm.
   * Pentru cantitatea goală a părții F, ținta este de 2 mm.
   → [4 – 4,5 = -0,5 (mm)]
3. Calculați valoarea de reglare. Scădeți 5 din cantitatea de deplasare de -0,5 mm.
   * Pentru cantitatea de deplasare de 0,1 mm, valoarea de reglare variază cu 1.
   → Când valoarea curentă este 50:
   [50 – 5 = 45]
4. Introduceți valoarea de reglare pentru SUB-LC.
   → Introduceți [45].

6. Introduceți MAIN-LC (Golirea părții F) și SUB-LC (Golirea muchiei de conducere) și atingeți butonul OK.
   Introduceți valorile de reglare calculate pentru cantitatea de deplasare în MAIN-LC/SUB-LC și atingeți butonul OK. (Cursorul poate fi utilizat în locul butonului.)
7. După introducerea valorilor de reglare, imprimați din nou și verificați pentru a confirma că cantitățile de evitare sunt ajustate la intervalul țintă.

Efectuați procedurile de la 4) la 7) pentru fiecare tavă de alimentare cu hârtie.

2. Reglare mecanică
   Deoarece reglarea descentrării este efectuată la expediere, practic nu este nevoie să efectuați această reglare. Dacă centrul este deplasat, totuși, simularea este utilizată în mod normal. Dacă deplasarea nu este eliminată, efectuați următoarele proceduri de reglare.
   1. Când deplasarea este în partea frontală
      Pentru a regla linia de imprimare în direcția A de la centrul hârtiei, așa cum se arată în figură:
      1. Slăbiți două șuruburi de fixare (șuruburi roșii) ale plăcii de reglare a ghidajului de dimensiune față/spate și deplasați placa de reglare a ghidajului de dimensiune în direcția A (partea R) cu cantitatea de deplasare și strângeți șuruburile roșii de fixare (2 pentru fiecare).
         Apoi faceți o copie pentru a verifica dacă nu mai există deplasare. Repetați procedurile până când nu mai există deplasare.

   2. Când deplasarea este în partea din spate
      Pentru a regla linia de imprimare în direcția B de la centrul hârtiei, așa cum se arată în figură:
      1. Slăbiți două șuruburi de fixare (șuruburi roșii) ale plăcii de reglare a ghidajului de dimensiune față/spate și deplasați placa de reglare a ghidajului de dimensiune în direcția B (partea F) cu cantitatea de deplasare și strângeți șuruburile roșii de fixare (2 pentru fiecare).
         Apoi faceți o copie pentru a verifica dacă nu mai există deplasare. Repetați procedurile până când nu mai există deplasare.


MX-LT10 LONG PAPER FEEDING TRAY

Despachetare

Verificarea articolelor împachetate

Nr.	Nume	Cantitate
1	Tavă de alimentare cu hârtie lungă	1

Instalare

Nu introduceți degetul în partea de cârlig a tăvii.

Fixarea tăvii de alimentare cu hârtie lungă

1. Deschideți ghidajul tăvii de alimentare cu hârtie lungă și agățați-l de blocarea tăvii de alimentare cu hârtie lungă.

2. Trageți ghidajul aparatului.

3. Agățați tava de alimentare cu hârtie lungă de ghidajul aparatului.

4. Introduceți ghidajul aparatului.


Această tavă poate fi utilizată numai pentru alimentarea cu hârtie lungă.

Nu lăsați hârtie lungă pentru o perioadă lungă de timp.

Puteți utiliza hârtie lungă cu această tavă.

Porniți alimentarea unității principale

1. Conectați cablul de alimentare al aparatului la priză și porniți întrerupătorul principal de alimentare și întrerupătorul de alimentare al panoului de operare.

Setarea tăvii

Utilizați SIM26-50 pentru a seta "Banner size print" (imprimare dimensiune banner) la 1.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Sharp BP-50C26, BP-50C31, BP-50C36, BP-50C45

Limbi disponibile
