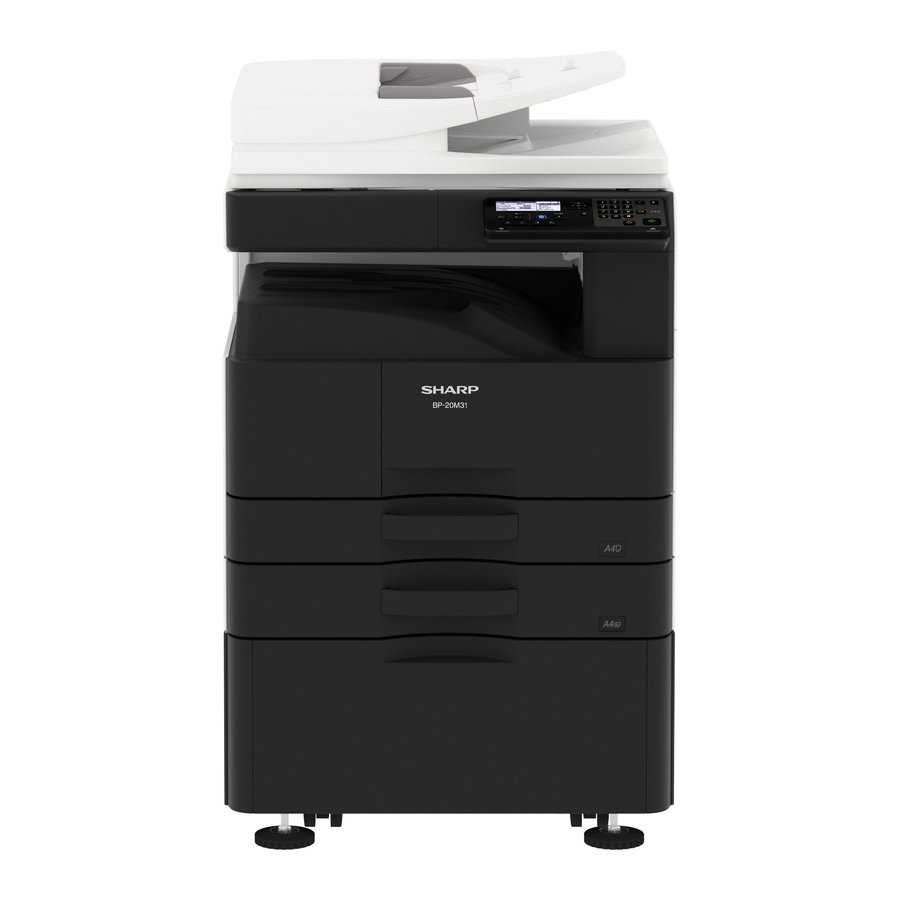

Manual de utilizare Sharp BP-20M22, BP-20M24, BP-20M31

CONFIGURARE

Configurații de sistem

Piesele marcate cu "" sunt importante pentru menținerea siguranței aparatului. Asigurați-vă că înlocuiți aceste piese cu unele specificate pentru a menține siguranța și performanța aparatului.

1. Mașină MODEL 22cpm/24cpm

2. Mașină MODEL 28cpm/31cpm


UNITATEA PRINCIPALĂ

Despachetarea

1. Despachetarea

Model OC

1. Scoateți cutia de ambalare.

2. Îndepărtați materialul de amortizare și pungile de plastic.


Model standard 500 coli x 1

1. Scoateți cutia de ambalare.

2. Îndepărtați materialul de amortizare și pungile de plastic.


Model standard 500 coli x 2

1. Scoateți cutia de ambalare.

2. Îndepărtați materialul de amortizare și pungile de plastic.


2. Bandă de fixare și material de protecție

Model OC

Model standard 500 coli x 1

Model standard 500 coli x 2

3. Verificarea articolelor ambalate


Nr.	Denumirea pieselor	Cantitate	Observație
1	Cablu de alimentare	1
2	Revelator	1	BP-20M22/ 20M24/
3	Cartuș de toner	1	Numai 21M22
2	Revelator	Nu	Numai BP-20M28/ 20M31
3	Cartuș de toner	Nu
4	Manual	1
5	CD-ROM	1	Numai Asia
6	Ghid de pornire	1
7	Foaie de protecție	1
8	Soluție de curățare a sticlei	1

4. Eliberarea blocării

(1) Eliberarea materialului de amortizare RSPF.

1. Îndepărtați materialul de amortizare RSPF.


(2) Eliberarea blocării scanerului (unitate oglindă 2/3)

1. Îndepărtați șurubul de fixare al unității optice și îndepărtați eticheta cu note.


2. Atașați foaia de protecție.

3. Șurubul de fixare este necesar la transportul aparatului. Păstrați-l în tavă.



(3) Eliberarea blocării plăcii de rotație a tăvii

1. Scoateți tava și îndepărtați materialul de fixare a plăcii de rotație și eticheta cu note a tăvii.
   TAVĂ DE ALIMENTARE CU HÂRTIE DE 250 COLI


   TAVĂ DE ALIMENTARE CU HÂRTIE DE 500 COLI
   Atașați materialul de fixare îndepărtat în poziția indicată în figură pentru depozitare. (Numai tavă de alimentare cu hârtie de 500 coli)


(4) Îndepărtarea foliei de protecție a tamburului.

1. Deschideți ușa din dreapta și scoateți distanțierul de transfer de pe unitatea ușii laterale.


Instalare

<Notă înainte de instalare>
* Când conectați unitatea principală cu sertarul opțional de hârtie, mai întâi despachetați și instalați sertarul de hârtie, apoi despachetați unitatea principală și așezați în siguranță unitatea principală pe sertarul de hârtie înainte de a instala unitatea principală.

1. Instalarea revelatorului

Aveți grijă să nu puneți amprente sau murdărie uleioasă pe suprafața rolei. Nu țineți carcasa adiacentă rolei DV cu putere.

1. Deschideți tava de bypass și deschideți capacul lateral.


2. Deschideți capacul frontal.


3. Scoateți conectorul.
   Slăbiți șurubul de fixare al unității de developare și scoateți unitatea de developare.

4. Îndepărtați șuruburile.

5. Îndepărtați capacul superior DV.

6. În timp ce rotiți rola MG în direcția săgeții, alimentați revelatorul în rezervorul de revelator în mod uniform, astfel încât să nu se reverse.
   * Agitați bine punga de revelator înainte de a o deschide.


7. Atașați capacul superior DV.


8. Strângeți șuruburile.

   * Verificați dacă sigiliul DV nu conține revelator. Dacă revelatorul este atașat la sigiliul DV, curățați-l.
   * După alimentarea cu revelator, nu înclinați și nu agitați cartușul de revelator.
   * Verificați dacă ambele capete ale sigiliilor DV nu sunt introduse în capacul revelatorului.
9. Atașați unitatea de developare la unitatea principală.

10. Fixați unitatea de developare cu șurubul. Conectați cablajul unității de developare la aparat.


SIMULARE

Generalități și scop

Modul de simulare are următoarele funcții, pentru a afișa starea de funcționare a aparatului, pentru a identifica poziția defecțiunii și cauzele într-o etapă anterioară și pentru a configura și regla eficient aparatul pentru o întreținere îmbunătățită.

1. Diverse reglaje Diverse reglaje
2. Setarea specificațiilor și funcțiilor
3. Anularea defecțiunilor
4. Verificarea funcționării
5. Verificarea contoarelor, ștergere setări
6. Verificarea condițiilor de funcționare a aparatului (istoric), ștergere
7. Diverse (reglaje, setări, funcționare, contoare etc.) transport de date.

Procedurile de operare și afișajele depind de designul panoului de operare al aparatului.

Pornirea simulării

1. Intrarea în modul simulare
   1. Aparatul în modul Copiere: tasta [#] -> tasta [*] -> tasta [C] -> tasta [*] -> Pregătit pentru introducerea codului principal al simulării.

   2. Introducerea unui cod principal cu ajutorul tastelor numerice -> tasta START ON.
   3. Introducerea unui subcod cu ajutorul tastelor numerice -> tasta START ON.
   4. Selectați un element cu tasta săgeată.
   5. Aparatul intră în modul corespunzător elementului selectat.
      Apăsați tasta [START] pentru a începe operațiunea de simulare,
      Pentru a anula modul de simulare curent și a schimba codul principal și subcodul, apăsați tasta [STOP].
2. Anularea modului simulare pentru a reveni la modul normal
   1. Apăsați tasta [CA].

      Nu opriți alimentarea când aparatul este în modul simulare.
      Dacă întrerupătorul de alimentare ar trebui să fie oprit în modul simulare, poate rezulta o funcționare defectuoasă. În acest caz, opriți/porniți sursa principală de alimentare.

2. Instalarea cartușului de toner
   1. Scoateți cartușul de toner nou din cutie. Apucați cartușul de ambele părți și agitați-l orizontal de patru sau cinci ori.

   2. Introduceți cartușul de toner de-a lungul ghidajelor până când se blochează în poziție în timp ce împingeți maneta de eliberare a blocării. Dacă există murdărie sau praf pe cartușul de toner, îndepărtați-l înainte de a instala cartușul.

3. Setarea nivelului de control al referinței de densitate a tonerului
   1. Cu capacul frontal deschis, porniți alimentarea aparatului și introduceți SIM25-02.
      NOTĂ: Când aparatul nu este în modul simulare, dacă capacul frontal este închis și alimentarea aparatului este pornită, va apărea codul de eroare F2-40 din cauza neexecutării SIM25-02 numai pentru timpul inițial de setare. Prin urmare, dacă apare codul de eroare F2-40 din cauza neexecutării SIM25-02, executați din nou SIM25-02 conform procedurii obișnuite (pe baza C-I,2,3) numai pentru timpul inițial de setare.
      * Este necesar să instalați cartușul de toner pentru a începe această simulare.
   2. Închideți dulapul frontal.
   3. După selectarea K cu "I" a tastei "10", apăsați tasta [START] și executați SIM25-02.
      NOTĂ: Este nevoie de aproximativ 2 minute pentru a executa complet SIM25-02.
      În timpul executării acestei simulări, capacul frontal nu trebuie deschis, iar alimentarea aparatului nu trebuie oprită.
   4. Confirmați că este afișat "COMPLETE" (COMPLET). [Elemente de confirmare]
      • COMPLETE (COMPLET) este afișat.
      • Nu există afișaj de eroare (EE-EL, EE-EU, EE-EC).
      • Verificați dacă nu există zgomot anormal în procesul un.

4. Configurarea tăvii

(1) Setarea implicită a tăvii

1. Apăsați tasta [SPECIAL FUNCTION] (FUNCȚIE SPECIALĂ).


2. Selectați "System Settings" (Setări sistem) cu tasta [] și apăsați tasta [OK].
3. Introduceți codul PIN de administrator cu tastele numerice. "00000"
   • " * " apare pentru fiecare cifră pe care o introduceți.
   • Apare ecranul de selectare a modului.
4. Selectați [COPY] (COPIERE) cu tasta [].
5. Apăsați tasta [OK].
6. Selectați [Default Tray Setting] (Setare implicită a tăvii) cu tasta [ ] .
7. Apăsați tasta [OK] și urmați instrucțiunile de pe ecranul de setare.
8. Selectați tava dorită cu tasta [ ] .
9. Apăsați tasta [OK].

(2) Modificarea setării dimensiunii hârtiei a unei tăvi

1. Apăsați tasta [SPECIAL FUNCTION] (FUNCȚIE SPECIALĂ).
2. Apăsați tasta [ ] pentru a selecta "Paper Size Set" (Setare dimensiune hârtie)
3. Apăsați tasta [ ] pentru a selecta tava de hârtie pentru care se modifică dimensiunea hârtiei.
4. Apăsați tasta [] și apăsați tastele [ ] pentru a selecta dimensiunea hârtiei.
5. Apăsați tasta [OK].

(3) Modificarea tipului de hârtie al unei tăvi

1. Apăsați tasta [SPECIAL FUNCTION] (FUNCȚIE SPECIALĂ).
2. Apăsați tasta [ ] pentru a selecta "Paper Type Set" (Setare tip hârtie)
3. Selectați tava cu tasta [ ] și apăsați tasta [OK].
4. Selectați tipul de hârtie dorit și apăsați tasta [OK].

(4) Configurarea dimensiunii tăvii

1. Scoateți tava de hârtie. Trageți ușor tava până când se oprește. Dacă mai rămâne hârtie în tavă, scoateți-o.


2. Reglați plăcile de ghidare A și B strângând manetele de blocare și glisându-le pentru a se potrivi cu dimensiunile verticale și orizontale ale hârtiei care urmează să fie încărcată. Plăcile de ghidare a hârtiei A și B pot glisa, glisați fiecare placă de ghidare în timp ce strângeți maneta de blocare.


Notă: Scoateți placa divizoare. Mutați placa divizoare până la capăt spre partea de deschidere de alimentare cu hârtie (partea dreaptă) și trageți în sus pentru a scoate. Introduceți placa divizoare scoasă în A.

5. Configurarea specificațiilor

Utilizați simularea 26-6 pentru a seta destinația aparatelor.

SIM	Nr.	Conținut
26	6	Utilizat pentru a seta destinația.

După finalizarea setărilor de destinație, schimbați valorile setate pentru a personaliza următoarele setări.

SIM	Nr.	Conținut
26	5	Utilizat pentru a seta modul de numărare al contorului total și al contorului de întreținere.
	18	Utilizat pentru a seta DA/NU al modului de economisire a tonerului.

Verificarea calității imaginii

1. Elemente de execuție

Executați următoarele elemente.

Nr.	Element	SIM
1	Copiere verificare echilibru de gri și densitate	-
2	Verificare echilibru de gri/densitate imprimantă	64-5

Când există defecte într-o imagine din cauza conținutului menționat mai sus, efectuați următorul conținut și confirmați o imagine.

Nr.	Element	SIM
3	Ajustare echilibru de gri la copiere (ajustare manuală)	46-16
4	Ajustare echilibru de gri la imprimantă (ajustare manuală)	67-25
5	Imagine de imprimare/scanare descentrată, ajustare poziție margine de început	50-10

2. Descriere

(1) Copiere echilibru de gri și verificare densitate Metoda 1

Faceți o copie a diagramei de testare a griurilor (UKOG-0162FCZZ) pentru a verifica dacă echilibrul de gri/densitatea este adecvată.

1. Puncte de reținut pentru verificarea densității pentru modul de copiere alb-negru
   Utilizați diagrama de testare a griurilor (UKOG-0162FCZZ), setați valoarea Exposure (Expunere) la "3" în modul Text/ Printed Photo (Text/Fotografie imprimată) și faceți o copie pentru a verifica densitatea. Toate ajustările echilibrului de gri în modul de ajustare utilizator ar trebui setate la valoarea implicită (centru).
   Verificare folosind o diagramă de testare pentru griuri (UKOG-0162FCZZ)
   Verificați dacă sunt îndeplinite următoarele condiții la verificarea densității unei diagrame de testare pentru griuri pentru copiere.


(2) Verificare echilibru de gri/densitate imprimantă Metodă
Executați SIM 64-5 pentru a imprima modelul de testare a imprimării.

Densitatea de imprimare ar trebui să se schimbe treptat de la mai deschis la mai închis. Asigurați-vă că densitatea nu se schimbă invers. Nivelul de densitate al tuturor culorilor ar trebui să fie egal.

(3) Ajustare echilibru de gri la copiere (ajustare manuală)
Aceasta este pentru a ajusta densitatea fiecărui nivel pentru copierea alb-negru.
Această ajustare este necesară în următorul caz:

• Densitatea copiei automate alb-negru nu este adecvată.

1. Intrați în modul Simulation (Simulare) 46-16.
2. Selectați nivelul de densitate (punctul) pentru ajustare folosind tastele [ ]. Introduceți valoarea de ajustare folosind tastele numerice.

Element	Afișare	Descriere	Valoare minimă	Valoare maximă	Valoare implicită
K	POINTI K- POINT17 K	Punctul 1 - Punctul 17	1	255	128

3. Apăsați tasta [OK] (pentru a stoca valoarea setată). Măriți valoarea de ajustare pentru a crește densitatea, micșorați valoarea pentru a micșora densitatea.
4. Apăsarea tastei [Start] va imprima modelul de ajustare. Deși este posibil să verificați densitatea la fiecare nivel de densitate (punct) referindu-vă la acest model, este mai bine să faceți o copie și să verificați rezultatul.
5. Faceți o copie și verificați rezultatul ajustării. Comutați între modul de simulare și modul de copiere înainte și înapoi pentru a efectua o ajustare referindu-vă la imaginea copiată reală. Repetați această procedură până când imaginea copiată este satisfăcătoare.

(4) Ajustare echilibru de gri la imprimantă (ajustare manuală)

1. Intrați în modul Simulation (Simulare) 67-25.
2. Selectați culoarea folosind tasta [10].
3. Introduceți valoarea de ajustare folosind tasta [10]. Și apăsați tasta [OK]. Intervalul valorii de ajustare disponibil este de la 1 la 255. Măriți valoarea de ajustare pentru a crește densitatea, micșorați valoarea pentru a micșora densitatea.
   Repetați pașii 2) până la 3) până când ajustarea este satisfăcătoare.
   (Consultați secțiunea pentru verificarea echilibrului de culoare și a densității pentru imprimare)


(5) Imagine de imprimare/scanare descentrată, ajustare poziție margine de început

1. Ajustare mărire imagine imprimată (direcția principală de scanare)
   1. Intrați în modul Simulation (Simulare) 50-10.
   2. Încărcați hârtie A4 (Ilx8.5) sau A3 (Ilx17) într-o tavă de hârtie.
   3. Selectați tava de hârtie cu hârtia încărcată în pasul 2) folosind tastele [T II.
   4. Apăsați tasta [Start]. Va fi imprimat modelul de verificare.
   5. Verificați dacă dimensiunea modelului de verificare imprimat este de 240±1,2 mm.

      Efectuați pasul de mai jos dacă rezultatul nu este satisfăcător:
   6. Modificați elementul de setare 1: BK-MAG. (Mărire-BK).
      Lungimea se va schimba cu 0,1 mm modificând valoarea cu unu. Măriți valoarea pentru a crește mărirea spre direcția principală de scanare pentru imaginea BK. Micșorați valoarea pentru a micșora mărirea. Repetați pașii 2) până la 6) până când se obține un rezultat satisfăcător
2. Ajustare poziție imagine imprimată (direcția principală de scanare, direcția secundară de scanare)

Notă
Asigurați-vă că următorul element este în stare adecvată înainte de ajustare:

• ADJ 3-A Ajustare mărire imagine imprimată (direcția principală de scanare)

1. Intrați în modul Simulation (Simulare) 50-10.
2. Încărcați hârtie A4 (Ilx8.5) sau A3 (Ilx17) într-o tavă de hârtie.
3. Apăsați tasta [Start]. Va fi imprimat modelul de verificare
4. Verificați imaginea pe modelul de verificare și vedeți dacă elementele de mai jos au valoarea standard.

	Descriere	Valoare de ajustare standard
X	Zonă goală pe marginea de început	4,0±1,Omm
Y	Zonă goală pe marginea de sfârșit	1,0 mm până la 5,0 mm
Z1/Z2	Zonă goală în față/spate	Total 4,0±2,0 mm

* Golul pentru Z1 și Z2 ar trebui să fie de 1 mm sau mai mult pe ambele părți. Efectuați pasul de mai jos dacă rezultatul nu este satisfăcător:

5. Modificați valoarea de ajustare, apăsați tasta [Start] și imprimați modelul de verificare.
   Repetați pașii 3) până la 6) până când sunt îndeplinite condițiile enumerate în pasul 5).
   Dimensiunea se va schimba cu aprox. 0,1 mm modificând valoarea cu unu.
   Direcția principală de scanare: Poziția de imprimare se deplasează spre partea din spate pe măsură ce valoarea de ajustare crește.
   Direcția secundară de scanare: Poziția de imprimare se deplasează spre marginea de sfârșit a direcției de transport a hârtiei pe măsură ce valoarea de ajustare crește.

	Nr.	Element	Tava țintă
Poziție de imprimare spre direcția principală de scanare	4	MAIN-MFT	Tava de alimentare manuală
	5	MAIN-CSI	Tava 1
	6	MAIN-CS2	Tava 2
	7	MAIN-CS3	Tava 3
	8	MAIN-CS4	Tava 4
	9	MAIN-ADU	Partea 2 pentru imprimare duplex
Poziție de imprimare spre sub direcția de scanare	10	SUB-MFT	Tava de alimentare manuală
	11	SUB-CSI	Tava 1
	12	SUB-CS2	Tava 2
	13	SUB-CS3	Tava 3
	14	SUB-CS4	Tava 4
	15	SUB-ADU	Partea 2 pentru imprimare duplex
Direcția principală de scanare	2	MAIN-STD	Toate tăvile
Poziție de imprimare spre direcția secundară de scanare	3	SUB-STD	Toate tăvile

Notă
Elementele de setare "2: MAIN-STD" și "3: SUB-STD" sunt pentru a schimba toate pozițiile de imprimare.
Executați-le dacă este necesară ajustarea tuturor tăvilor după înlocuirea LSU etc.
(Numai tava de alimentare cu hârtie de 500 de coli)
Dacă procedura de mai sus nu oferă un rezultat de ajustare satisfăcător, efectuați următoarea ajustare.

6. Slăbiți șuruburile de ajustare a descentrării tăvii de alimentare cu hârtie (2 buc.) în secțiunea centrală a plăcii de ridicare a tăvii de alimentare cu hârtie și modificați poziția unității de angrenaje în direcția cadrului față/spate.
   Repetați procedurile de ajustare de la 3).


BP-CS11 (TAVĂ DE ALIMENTARE CU HÂRTIE DE 500 DE COLI), BP-DE11 (STAND/SERTAR DE HÂRTIE 2x500 COLI)

Despachetarea

1. Verificarea articolelor ambalate

BP-CS11

BP-DE11

NR.	Nume	Cantitate
1	Șuruburi de fixare (M3x6 S-tyte)	2
2	Șuruburi de fixare (M4x8 S-tyte)	4
3	Șuruburi de fixare (M4x12 P-tyte)	6
4	Etichetă de indicare a dimensiunii	1
5	Suport de margine	1
6	Placă	4
7	Capac pentru cabluri	1
8	Unitate de antrenare a conexiunii	1
9	Șuruburi de fixare (M4x12 P-tyte)	10
10	Placă	4
II	Etichetă de indicare a dimensiunii	2
12	Cablaj	1
13	Șuruburi de fixare (M3x6 S-tyte)	1

2. Îndepărtarea benzii de fixare și a materialului de protecție
   1. Îndepărtarea tăvii de alimentare cu hârtie de 500 de coli.
      BP-CS11

   2. Îndepărtarea suportului/sertarului de hârtie 2x500 coli.
      BP-DE11


3. Îndepărtarea benzii de fixare și a materialului de protecție
   1. Scoateți tava de alimentare cu hârtie de 500 de coli din punga de polietilenă și îndepărtați banda de fixare și materialul de protecție.


      Deoarece dulapul din spate nu a fost înșurubat, scoateți banda și păstrați dulapul din spate la distanță.


2. Scoateți suportul/sertarul de hârtie 2x500 coli din punga de polietilenă și îndepărtați banda de fixare și materialul de protecție.



   Deoarece dulapul din spate nu a fost înșurubat, scoateți banda și păstrați dulapul din spate la distanță.


Instalare

<Precauții pentru instalare>
Înainte de a executa instalarea, verificați dacă lampa de date de sub acesta nu este aprinsă sau nu clipește.

1. Opriți alimentarea unității principale
   1. Verificați dacă panoul de operare este oprit și apoi opriți întrerupătorul de alimentare.
   2. Deconectați ștecherul de la priza de alimentare.
2. Instalați unitatea principală pe BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Utilizați puterea umană a două persoane pentru a ridica unitatea principală.

   Așezați ușor unitatea principală pe caseta opțională, aliniind și introducând cei 3 bosaje de localizare ai tăvii opționale în găurile de localizare de pe partea inferioară a unității principale.


Notă
Unitatea principală nu poate fi atașată direct la BP-DE11 cu BP- 20M22/BP-20M24/BP-20M24L.

1. Scoateți tava unității principale.

2. Scoateți capacul din spate al BP-CS11

3. Așezați unitatea principală în BP-CS11.
   Acordați atenție poziției bosajului care este partea de conectare a BP-CS11.
   * BP-DE11 nu poate fi atașat la unitatea principală.

   Coborâți corpul principal drept.


4. Trageți afară tava BP-CS11.

5. Scoateți șuruburile și capacul din spate.


6. Aliniați plăcile de conectare din stânga și din dreapta cu găurile pentru șuruburi de pe corp și fixați-le cu șuruburi.

7. Atașați suportul de margine la cadrul principal.


8. Scoateți șuruburile.
   Aveți grijă la șuruburile diferite de sus și de jos.

9. Treceți cablajul BP-CS11 la suportul de margine.


10. Treceți cablajul BP-CS11 la capacul pentru cabluri. Apoi, îndoiți și agățați capacul pentru cabluri așa cum se arată în figură pentru a acoperi cablajul.

11. Fixați capacul cablajului care acoperă cablajul la PWB de înaltă tensiune cu șuruburile.


12. Treceți cablajul BP-CS11 la bridele de sârmă și conectați cablajul la MFPC PWB așa cum se arată în figură.
    Apoi, fixați bridele de sârmă la mașină așa cum se arată în figură.

13. Fixați unitatea de antrenare a conexiunii la unitatea principală cu șurubul.
    Notă
    Aveți grijă să nu prindeți cablajul la instalare.


14. Returnați capacul din spate la unitatea principală și la BP-CS11.

15. Returnați tava la unitatea principală.


16. Atașați foaia de afișare a dimensiunii la tavă și returnați tava la BP-CS11.

17. După instalarea biroului, efectuați ajustări.

3. Instalați BP-CS11 pe BP-DE11 (BP-20M22/BP-20M24/BP- 20M24L)
   Notă
   Unitatea principală nu poate fi atașată direct la BP-DE11 cu 20M22/BP-20M24/BP-20M24L.
   1. Așezați BP-CS11 pe BP-DE11.

   2. Scoateți tava BP-CS11 și tava superioară BP-DE11.

   3. Aliniați plăcile de conectare din stânga și din dreapta cu găurile pentru șuruburi de pe corp și fixați-le cu șuruburi. Fixați BP-CS11 și BP-DE11 cu șuruburi.

   4. Tăiați zona prezentată în figura următoare. (BP-CS11).


5. Așezați unitatea principală în BP-CS11 și BP-DE11.
   *Referință: Instalați unitatea principală pe BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Treceți terminalul rotund prin orificiu. Atașați terminalul rotund cu șurubul.
   (Articole ambalate nr. 13)

7. Conectați cablajul la Desk control PWB așa cum se arată în figură.

8. Treceți cablajul prin orificiu.

9. Conectați cablajul la corpul principal MFPC PWB și efectuați procesarea firelor.
   (Partea corpului principal are aceeași cale ca BP-CS11)

10. Returnați capacul din spate la unitatea principală, BP-CS11I și BP- DE11.

11. Returnați tava la unitatea principală, BP-CS11 și BP-DE11.

12. Atașați foaia de afișare a dimensiunii la tavă și returnați tava la BP-CS11 și BP-DE11.

13. După instalarea biroului, efectuați ajustări.


4. Instalați unitatea principală pe BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Numai pentru Thailanda))

   Utilizați puterea umană a două persoane pentru a ridica unitatea principală.

   Așezați ușor unitatea principală pe caseta opțională, aliniind și introducând cei 3 bosaje de localizare ai tăvii opționale în găurile de localizare de pe partea inferioară a unității principale.

   1. Metoda de instalare este aceeași cu B.
   2. Metoda de conectare a cablajului este aceeași cu C.
      *Capacul cablajului este atașat la corpul principal.
   3. După instalarea biroului, efectuați ajustări.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Despachetare

Despachetați pachetul și verificați dacă toate piesele sunt furnizate.

NR.	Nume	Cantitate
		BP-DS13	BP-DS12
1	Șuruburi de fixare (M4x10 S-tyte)	2	4
2	Șuruburi de fixare (M4x10 P-tyte)	4	4
3	Placă de fixare față stânga	Nu	1
4	Placă de fixare față dreapta	Nu	1
5	Placă de fixare spate	2	2

Instalare

Notă
Conexiunea cu unitatea principală este aceeași ca mai jos.

1. Scoateți tava unității BP-CS11 sau a unității principale.


2. Puneți BP-CS11 sau unitatea principală pe suport. Potriviți pinii de poziționare ai suportului (2 locuri) cu orificiile de poziționare ale BP-CS11.

3. Fixați suportul cu BP-CS11 cu șurubul de fixare.



4. Fixați tava BP-CS11.

5. Fixați capacul din spate al BP-CS11.

6. Rotiți dispozitivele de reglare pentru a fixa mașina pe suprafața podelei pentru a nu o mișca. Conectați-vă la BP-DS13
   Conectați-vă la BP-DS13

   Conectați-vă la BP-DS12


Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manual de utilizare Sharp BP-20M22, BP-20M24, BP-20M31

Limbi disponibile
