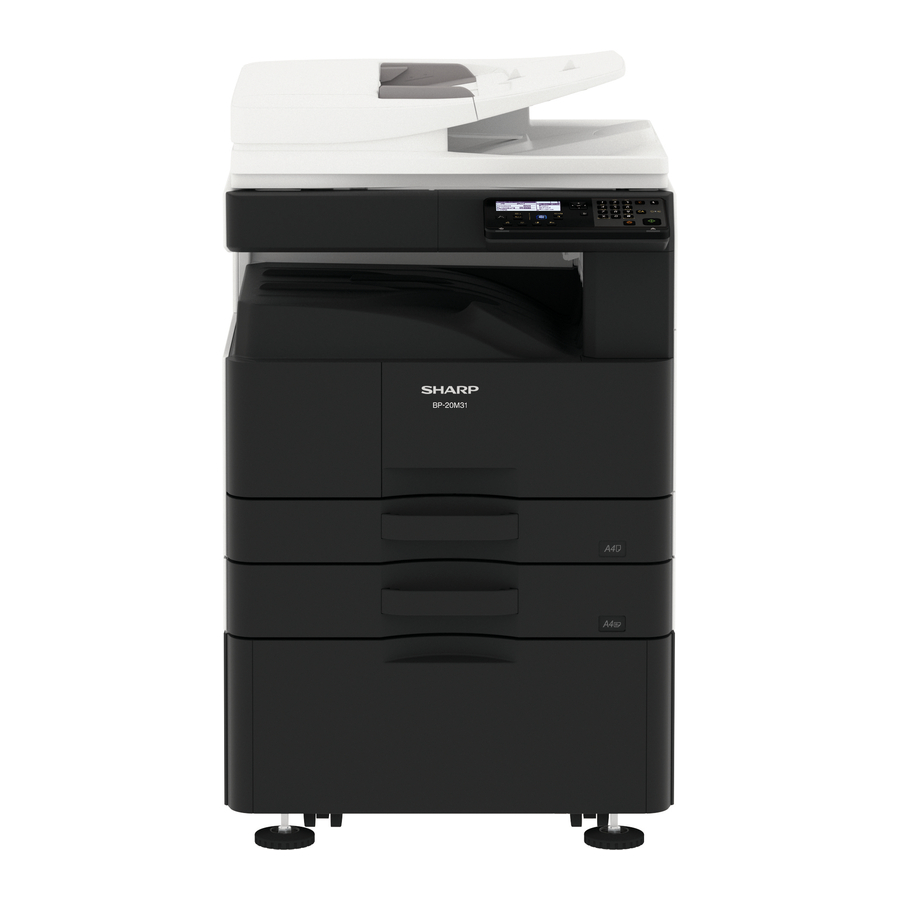

Sharp BP-20M22, BP-20M24, BP-20M31-manual

KONFIGURASJON

Systemkonfigurasjoner

Deler merket med "" er viktige for å opprettholde sikkerheten til settet. Sørg for å erstatte disse delene med spesifiserte for å opprettholde sikkerheten og ytelsen til settet.

1. 22cpm/24cpm MODELLmaskin

2. 28cpm/31cpm MODELLmaskin


HOVEDENHET

Utpakking

1. Utpakking

OC-modell

1. Fjern emballasjen.

2. Fjern polstringsmateriale og plastposer.


500 ark x 1 Standardmodell

1. Fjern emballasjen.

2. Fjern polstringsmateriale og plastposer.


500 ark x 2 Standardmodell

1. Fjern emballasjen.

2. Fjern polstringsmateriale og plastposer.


2. Fikseringstape og beskyttelsesmateriale

OC-modell

500 ark x 1 Standardmodell

500 ark x 2 Standardmodell

3. Kontroll av pakkede elementer


Nr.	Delenavn	Antall	Merknad
1	AC-ledning	1
2	Fremkaller	1	BP-20M22/ 20M24/
3	Tonerpatron	1	Kun 21M22
2	Fremkaller	Nei	Kun BP-20M28/ 20M31
3	Tonerpatron	Nei
4	Manual	1
5	CD-ROM	1	Kun Asia
6	Startveiledning	1
7	Beskyttelsesark	1
8	Glassrens	1

4. Låseutløsning

(1) RSPF-polstringsmaterialutløsning.

1. Fjern RSPF-polstringsmaterialet.


(2) Skanne (2/3 speilenhet) låseutløsning

1. Fjern festeskruen for den optiske enheten, og fjern notatlappen.


2. Fest beskyttelsesarket.

3. Festeskruen er nødvendig når du transporterer maskinen. Oppbevar den i brettet.



(3) Låseutløsning for brettrotasjonsplate

1. Trekk ut brettet, og fjern festematerialet for rotasjonsplaten og notatlappen for brettet.
   250-ARK PAPIRMATINGSBRETT


   500-ARK PAPIRMATINGSBRETT
   Fest det fjernede festematerialet til posisjonen som vist i figuren for oppbevaring. (Kun 500-ark papirmatingsbrett)


(4) Fjerning av trommelbeskyttelsesark.

1. Åpne høyre dør og trekk ut overføringsavstandsstykket fra sidedørenheten.


Installasjon

<Merknad før installasjon>
* Når du kobler hovedenheten til den valgfrie papirskuffen, må du først pakke ut og installere papirskuffen, deretter pakke ut hovedenheten og plassere hovedenheten sikkert på papirskuffen før du installerer hovedenheten.

1. Installasjon av fremkaller

Vær forsiktig så du ikke får fingeravtrykk eller oljesøl på rulleoverflaten. Ikke hold dekselet inntil DV-rullen hardt.

1. Åpne bypass-brettet og åpne sidedekselet.


2. Åpne frontdekselet.


3. Fjern kontakten.
   Løsne festeskruen til fremkallerenheten, og trekk ut fremkallerenheten.

4. Fjern skruene.

5. Fjern DV-toppdekselet.

6. Mens du roterer MG-rullen i pilretningen, tilfør fremkalleren jevnt inn i fremkallertanken slik at den ikke renner over.
   * Rist fremkallerposen godt før du åpner den.


7. Fest DV-toppdekselet.


8. Stram skruene.

   * Kontroller at DV-forseglingen er fri for fremkaller. Hvis fremkaller er festet til DV-forseglingen, rengjør den.
   * Etter å ha tilført fremkaller, må du ikke vippe eller riste fremkallerpatronen.
   * Kontroller at begge ender av DV-forseglingene ikke er plassert i fremkallerdekselet.
9. Fest fremkallerenheten til hovedenheten.

10. Fest fremkallerenheten med skruen. Koble ledningsnettet til fremkallerenheten til maskinen.


SIMULERING

Generelt og formål

Simuleringsmodus har følgende funksjoner, for å vise maskinens driftsstatus, identifisere feilposisjonen og årsakene på et tidligere stadium og for effektivt å sette opp og justere maskinen for forbedret servicevennlighet.

1. Ulike justeringer Ulike justeringer
2. Innstilling av spesifikasjonene og funksjonene
3. Avbryte problemer
4. Driftskontroll
5. Kontroll av tellere, tilbakestilling
6. Maskinens driftsforhold (historikk) datakontroll, tilbakestilling
7. Diverse (justeringer, innstilling, drift, tellere osv.) datatransport.

Bruksanvisningene og skjermbildene avhenger av utformingen av maskinens betjeningspanel.

Starte simuleringen

1. Gå inn i simuleringsmodus
   1. Maskin i kopieringsmodus: [#]-tasten -> [*]-tasten -> [C]-tasten -> [*]-tasten -> Klar for inntasting av hovedkode for simulering.

   2. Skriv inn en hovedkode med 10-tasters -> START-tasten PÅ.
   3. Skriv inn en underkode med 10-tasters -> START-tasten PÅ.
   4. Velg et element med piltasten.
   5. Maskinen går inn i modusen som tilsvarer det valgte elementet.
      Trykk på [START]-tasten for å starte simuleringsoperasjonen,
      For å avbryte gjeldende simuleringsmodus og endre hovedkoden og underkoden, trykk på [STOPP]-tasten.
2. Avbryte simuleringsmodus for å gå tilbake til normal modus
   1. Trykk på [CA]-tasten.

      Ikke slå AV strømmen når maskinen er i simuleringsmodus.
      Hvis strømbryteren slås AV i simuleringsmodus, kan det føre til funksjonsfeil. I dette tilfellet slår du AV/PÅ hovedstrømkilden.

2. Installasjon av tonerkassett
   1. Fjern den nye tonerkassetten fra esken. Ta tak i kassetten på begge sider og rist den horisontalt fire eller fem ganger.

   2. Sett tonerkassetten langs føringene til den låses på plass mens du skyver låsespaken Hvis det er smuss eller støv på tonerkassetten, fjern den før du installerer kassetten.

3. Referansenivåinnstilling for tonerdybde
   1. Med frontdekselet åpent, slå PÅ maskinstrømmen og skriv inn SIM25-02.
      MERK: Når maskinen ikke er i simuleringsmodus, hvis frontdekselet er lukket og maskinstrømmen slås PÅ, vil F2-40-feilkoden oppstå på grunn av manglende utførelse av SIM25-02 bare for den første innstillingstiden. Derfor, hvis F2-40-feilkoden oppstår på grunn av manglende utførelse av SIM25-02, utfør SIM25-02 i henhold til vanlig prosedyre (basert på C-I,2,3) igjen bare for den første innstillingstiden.
      * Det er nødvendig å installere tonerkassetten for å starte denne simuleringen.
   2. Lukk frontskapet.
   3. Etter å ha valgt K med "I" på "10"-tasten, trykk på [START]-tasten og utfør SIM25-02.
      MERK: Det tar omtrent 2 minutter å utføre SIM25-02 fullstendig.
      Under utførelsen av denne simuleringen må ikke frontdekselet åpnes og maskinstrømmen må ikke slås AV.
   4. Bekreft at "COMPLETE" (FULLFØRT) vises. [Bekreftelseselementer]
      • COMPLETE (FULLFØRT) vises.
      • Det er ingen feil (EE-EL, EE-EU, EE-EC)-visning.
      • Kontroller at det ikke er unormal støy i prosessen.

4. Skuffoppsett

(1) Standard skuffinnstilling

1. Trykk på [SPESIALFUNKSJON]-tasten.


2. Velg "System Settings" (Systeminnstillinger) med []-tasten og trykk på [OK]-tasten.
3. Skriv inn administrator-PIN-koden med de numeriske tastene. "00000"
   • " * " vises for hvert siffer du skriver inn.
   • Skjermbildet for modusvalg vises.
4. Velg [COPY] (KOPIER) med []-tasten.
5. Trykk på [OK]-tasten.
6. Velg [Default Tray Setting] (Standard skuffinnstilling) med [ ] tasten.
7. Trykk på [OK]-tasten og følg instruksjonene i innstillingsskjermen.
8. Velg ønsket skuff med [ ] tasten.
9. Trykk på [OK]-tasten.

(2) Endre papirstørrelsesinnstillingen for en skuff

1. Trykk på [SPESIALFUNKSJON]-tasten.
2. Trykk på [ ]-tasten for å velge "Paper Size Set" (Angi papirstørrelse)
3. Trykk på [ ]-tasten for å velge papirskuffen som papirstørrelsen endres for.
4. Trykk på []-tasten og trykk på [ ]-tastene for å velge papirstørrelse.
5. Trykk på [OK]-tasten.

(3) Endre papirtypen for en skuff

1. Trykk på [SPESIALFUNKSJON]-tasten.
2. Trykk på [ ]-tasten for å velge "Paper Type Set" (Angi papirtype)
3. Velg skuffen med [ ]-tasten, og trykk på [OK]-tasten.
4. Velg ønsket papirtype og trykk på [OK]-tasten.

(4) Skuffstørrelsesoppsett

1. Trekk ut papirskuffen. Trekk forsiktig skuffen ut til den stopper. Hvis det er papir igjen i skuffen, fjern det.


2. Juster føringsplatene A og B ved å klemme låsespakene og skyve dem for å matche de vertikale og horisontale dimensjonene til papiret som skal legges i. Papirføringsplatene A og B kan skyves, skyv hver føringsplat mens du klemmer låsespaken.


Merknad: Fjern skilleplaten. Flytt skilleplaten helt over til papirmatingsåpningssiden (høyre side), og trekk opp for å fjerne den. Sett den fjernede skilleplaten inn i A.

5. Spesifikasjonsoppsett

Bruk simulering 26-6 for å angi maskinens destinasjon.

SIM	Nr.	Innhold
26	6	Brukes til å angi destinasjonen.

Etter fullføring av destinasjonsinnstillingene, endre de angitte verdiene for å tilpasse følgende innstillinger.

SIM	Nr.	Innhold
26	5	Brukes til å angi tellemodus for totaltelleren og vedlikeholdstelleren.
	18	Brukes til å angi JA/NEI for tonersparemodus.

Bildekvalitetssjekk

1. Utførelseselementer

Utfør følgende elementer.

Nr.	Element	SIM
1	Kopiering av gråbalanse og tetthetssjekk	-
2	Skriver gråbalanse/tetthetssjekk	64-5

Når det er mangler i et bilde i henhold til innholdet nevnt ovenfor, utfører du følgende innhold og bekrefter et bilde.

Nr.	Element	SIM
3	Justering av kopieringsgråbalanse (manuell justering)	46-16
4	Justering av skrivergråbalanse (manuell justering)	67-25
5	Utskrifts-/skanningsbilde utenfor sentrum, justering av forkantposisjon	50-10

2. Beskrivelse

(1) Kopiering av gråbalanse og tetthetssjekk Metode 1

Ta en kopi av gråttestdiagram (UKOG-0162FCZZ) for å verifisere om gråbalanse/tetthet er passende.

1. Punkter å merke seg for verifisering av tetthet for svart og hvit kopiermodus
   Bruk gråttestdiagram (UKOG-0162FCZZ), sett Eksponering til "3" i Tekst/Skrevet bilde-modus og ta en kopi for å verifisere tetthet. Alle gråbalansejusteringene i brukerjusteringsmodus skal settes til standard (senter).
   Verifisering ved hjelp av et testdiagram for grått (UKOG-0162FCZZ)
   Sjekk om følgende betingelser er oppfylt når du verifiserer tettheten til et testdiagram for grått for kopiering.


(2) Skriver gråbalanse/tetthetssjekk Metode
Utfør SIM 64-5 for å skrive ut testmønsteret for utskrift.

Utskriftstettheten bør endres gradvis fra lysere til mørkere. Forsikre deg om at tettheten ikke forskyves motsatt. Tetthetsnivået for alle farger skal være likt.

(3) Justering av kopieringsgråbalanse (manuell justering)
Dette er for å justere tettheten til hvert nivå for S/H-kopiering.
Denne justeringen er nødvendig i følgende tilfeller:

• Tettheten til automatisk S/H-kopiering er ikke passende.

1. Gå inn i simuleringsmodus 46-16.
2. Velg tetthetsnivået (punkt) for justering ved hjelp av [ ]-tastene. Angi justeringsverdi ved hjelp av de numeriske tastene.

Element	Visning	Beskrivelse	Minimumsverdi	Maksimumsverdi	Standardverdi
K	POINTI K- POINT17 K	Punkt 1 - Punkt 17	1	255	128

3. Trykk på [OK]-tasten (for å lagre den innstilte verdien). Øk justeringsverdien for å øke tettheten, reduser verdien for å redusere tettheten.
4. Hvis du trykker på [Start]-tasten, skrives justeringsmønsteret ut. Selv om det er mulig å verifisere tettheten på hvert tetthetsnivå (punkt) med henvisning til dette mønsteret, er det bedre å ta en kopi og verifisere resultatet.
5. Ta en kopi og verifiser resultatet av justeringen. Bytt mellom simuleringsmodus og kopiermodus frem og tilbake for å gjøre en justering med henvisning til det faktiske kopierte bildet. Gjenta denne prosedyren til det kopierte bildet er tilfredsstillende.

(4) Justering av skrivergråbalanse (manuell justering)

1. Gå inn i simuleringsmodus 67-25.
2. Velg fargen ved hjelp av [10]-tasten.
3. Angi justeringsverdi ved hjelp av [10]-tasten. Og trykk på [OK]-tasten. Området for tilgjengelig justeringsverdi er 1 til 255. Øk justeringsverdien for å øke tettheten, reduser verdien for å redusere tettheten.
   Gjenta trinn 2) til 3) til justeringen er tilfredsstillende.
   (Se avsnittet for verifisering av fargebalanse og tetthet for utskrift)


(5) Utskrifts-/skanningsbilde utenfor sentrum, justering av forkantposisjon

1. Justering av utskriftsbildeforstørrelse (hovedskanneretning)
   1. Gå inn i simuleringsmodus 50-10.
   2. Legg A4 (Ilx8.5) eller A3 (Ilx17) papir i en papirskuff.
   3. Velg papirskuffen med papiret som er lagt i trinn 2) ved hjelp av [T II-tastene.
   4. Trykk på [Start]-tasten. Sjekkmønster vil bli skrevet ut.
   5. Bekreft om dimensjonen til det utskrevne sjekkmønsteret er 240±1,2 mm.

      Utfør trinnet nedenfor hvis resultatet ikke er tilfredsstillende:
   6. Endre innstillingselement 1: BK-MAG.
      Lengden vil endres med 0,1 mm ved å endre verdien med én. Øk verdien for å øke forstørrelsen mot hovedskanneretningen for BK-bilde. Reduser verdien for å redusere forstørrelsen. Gjenta trinn 2) til 6) til du får et tilfredsstillende resultat
2. Justering av utskriftsbildeposisjon (hovedskanneretning, subskanneretning)

Merk
Forsikre deg om at følgende element er i riktig tilstand før justeringen:

• ADJ 3-A Justering av utskriftsbildeforstørrelse (hovedskanneretning)

1. Gå inn i simuleringsmodus 50-10.
2. Legg A4 (Ilx8.5) eller A3 (Ilx17) papir i en papirskuff.
3. Trykk på [Start]-tasten. Sjekkmønster vil bli skrevet ut
4. Bekreft bildet på sjekkmønsteret og se om elementene nedenfor er ved standardverdi.

	Beskrivelse	Standard justeringsverdi
X	Tomt område på forkanten	4,0±1,Omm
Y	Tomt område på bakkanten	1,0 mm til 5,0 mm
Z1/Z2	Tomt område foran/bak	Totalt 4,0±2,0 mm

* Tomrommet for Z1 og Z2 skal være 1 mm eller mer på begge sider. Utfør trinnet nedenfor hvis resultatet ikke er tilfredsstillende:

5. Endre justeringsverdi, trykk på [Start]-tasten og skriv ut sjekkmønsteret.
   Gjenta trinn 3) til 6) til betingelsene som er oppført i trinn 5) er oppfylt.
   Dimensjonen vil endres med ca. 0,1 mm ved å endre verdien med én.
   Hovedskanneretning: Utskriftsposisjonen beveger seg mot baksiden når justeringsverdien øker.
   Subskanneretning: Utskriftsposisjonen beveger seg mot bakkanten av papirtransportretningen når justeringsverdien øker.

	Nr.	Element	Målskuff
Utskriftsposisjon mot hovedskanneretning	4	MAIN-MFT	Manuell mating
	5	MAIN-CSI	Skuff 1
	6	MAIN-CS2	Skuff 2
	7	MAIN-CS3	Skuff 3
	8	MAIN-CS4	Skuff 4
	9	MAIN-ADU	Side-2 for tosidig utskrift
Utskriftsposisjon mot sub skanneretning	10	SUB-MFT	Manuell mating
	11	SUB-CSI	Skuff 1
	12	SUB-CS2	Skuff 2
	13	SUB-CS3	Skuff 3
	14	SUB-CS4	Skuff 4
	15	SUB-ADU	Side-2 for tosidig utskrift
Hovedskanneretning	2	MAIN-STD	Alle skuffer
Utskriftsposisjon mot subskanneretning	3	SUB-STD	Alle skuffer

Merk
Innstillingselementene "2: MAIN-STD" og "3: SUB-STD" er for å endre alle utskriftsposisjoner.
Utfør dem hvis justering av alle skuffer er nødvendig etter utskifting av LSU osv.
(Kun 500-arks papirmater)
Hvis fremgangsmåten ovenfor ikke gir et tilfredsstillende justeringsresultat, gjør du følgende justering.

6. Løsne papirmatingsskuffens off-center justeringsskruer (2 stk.) i midtdelen av løfteplaten på papirmatingsskuffen, og endre giraggregatets posisjon i rammeretningen foran/bak.
   Gjenta justeringsprosedyrene fra 3).


BP-CS11 (500-ARK PAPIRMATER), BP-DE11 (STATIV/2x500 ARK PAPIRSKUFF)

Utpakking

1. Kontroll av pakkede elementer

BP-CS11

BP-DE11

NR.	Navn	Antall
1	Festeskruer (M3x6 S-tyte)	2
2	Festeskruer (M4x8 S-tyte)	4
3	Festeskruer (M4x12 P-tyte)	6
4	Størrelsesindikasjonsetikett	1
5	Kantholder	1
6	Plate	4
7	Ledningsnettdeksel	1
8	Tilkoblingsdrivenhet	1
9	Festeskruer (M4x12 P-tyte)	10
10	Plate	4
II	Størrelsesindikasjonsetikett	2
12	Ledningsnett	1
13	Festeskruer (M3x6 S-tyte)	1

2. Fjerning av fikseringstape og beskyttelsesmateriale
   1. Fjerning av papirmateren for 500 ark.
      BP-CS11

   2. Fjerning av stativet/2x500 arks papirskuff.
      BP-DE11


3. Fjerning av fikseringstape og beskyttelsesmateriale
   1. Fjern papirmateren for 500 ark fra polyetylenposen, og fjern fikseringstapen og beskyttelsesmaterialet.


      Siden det bakre kabinettet ikke er skrudd fast, fjern tapen og oppbevar det bakre kabinettet utilgjengelig.


2. Fjern stativet/2x500 arks papirskuff fra polyetylenposen, og fjern fikseringstapen og beskyttelsesmaterialet.



   Siden det bakre kabinettet ikke er skrudd fast, fjern tapen og oppbevar det bakre kabinettet utilgjengelig.


Installasjon

<Forholdsregler for installasjon>
Før du utfører installasjonen, må du kontrollere at datalampen under den ikke lyser eller blinker.

1. Slå av strømmen til hovedenheten
   1. Kontroller at betjeningspanelet er slått AV, og slå deretter AV strømbryteren.
   2. Koble strømledningen fra stikkontakten.
2. Installer hovedenheten på BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Bruk manuell kraft fra to personer til å løfte hovedenheten.

   Plasser hovedenheten forsiktig på den valgfrie kassetten, og juster og sett inn de 3 lokaliseringsbossene på det valgfrie magasinet i lokaliseringshullene på bunnen av hovedenheten.


Merknad
Hovedenheten kan ikke festes direkte til BP-DE11 med BP-20M22/BP-20M24/BP-20M24L.

1. Fjern magasinet på hovedenheten.

2. Fjern bakdekselet på BP-CS11

3. Plasser hovedenheten i BP-CS11.
   Vær oppmerksom på plasseringen av bossen som er koblingsdelen til BP-CS11.
   * BP-DE11 kan ikke festes til hovedenheten.

   Senk hoveddelen rett ned.


4. Trekk ut magasinet til BP-CS11.

5. Fjern skruene og bakdekselet.


6. Juster de venstre og høyre koblingsplatene med skruehullene på kroppen, og fest dem med skruer.

7. Fest kantholderen til hovedrammen.


8. Fjern skruene.
   Vær forsiktig med forskjellige skruer på toppen og bunnen.

9. Før ledningsnettet til BP-CS11 til kantholderen.


10. Før ledningsnettet til BP-CS11 til ledningsnettdekselet. Bøy og hekt deretter fast ledningsnettdekselet som vist på figuren for å dekke ledningsnettet.

11. Fest ledningsnettdekselet som dekker ledningsnettet til høyspennings-PWB-en med skruene.


12. Før ledningsnettet til BP-CS11 til vaierfestene og koble ledningsnettet til MFPC-PWB-en som vist på figuren.
    Fest deretter vaierfestene til maskinen som vist på figuren.

13. Fest tilkoblingsdrivenheten til hovedenheten med skruen.
    Merknad
    Vær forsiktig så du ikke biter ledningsnettet ved installasjon.


14. Sett bakdekselet tilbake på hovedenheten og BP-CS11.

15. Sett magasinet tilbake på hovedenheten.


16. Fest størrelsesvisningsarket til magasinet, og sett magasinet tilbake på BP-CS11.

17. Etter installasjon av skrivebordet, gjør justeringer.

3. Installer BP-CS11 på BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Merknad
   Hovedenheten kan ikke festes direkte til BP-DE11 med 20M22/BP-20M24/BP-20M24L.
   1. Plasser BP-CS11 på BP-DE11.

   2. Fjern BP-CS11-magasinet og det øvre BP-DE11-magasinet.

   3. Juster de venstre og høyre koblingsplatene med skruehullene på kroppen, og fest dem med skruer. Fest BP-CS11 og BP-DE11 med skruer.

   4. Kutt området som vist i følgende figur. (BP-CS11).


5. Plasser hovedenheten i BP-CS11 og BP-DE11.
   *Referanse: Installer hovedenheten på BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Før den runde terminalen gjennom hullet. Fest den runde terminalen med skruen.
   (Pakkede elementer nr. 13)

7. Koble ledningsnettet til skrivebordskontroll-PWB-en som vist på figuren.

8. Før ledningsnettet gjennom hullet.

9. Koble ledningsnettet til hoveddelens MFPC-PWB og utfør vaierbehandling.
   (Hoveddelssiden har samme bane som BP-CS11)

10. Sett bakdekselet tilbake på hovedenheten, BP-CS11I og BP-DE11.

11. Sett magasinet tilbake på hovedenheten, BP-CS11 og BP-DE11.

12. Fest størrelsesvisningsarket til magasinet, og sett magasinet tilbake på BP-CS11 og BP-DE11.

13. Etter installasjon av skrivebordet, gjør justeringer.


4. Installer hovedenheten på BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (Kun for Thailand))

   Bruk manuell kraft fra to personer til å løfte hovedenheten.

   Plasser hovedenheten forsiktig på den valgfrie kassetten, og juster og sett inn de 3 lokaliseringsbossene på det valgfrie magasinet i lokaliseringshullene på bunnen av hovedenheten.

   1. Installasjonsmetoden er den samme som B.
   2. Metoden for tilkobling av ledningsnettet er den samme som C.
      *Ledningsnettdekselet er festet til hoveddelen.
   3. Etter installasjon av skrivebordet, gjør justeringer.

BP-DS12/DS13 (HØY FOT/LAV FOT)

Utpakking

Pakk ut pakken og kontroller at alle delene er med.

NR.	Navn	Antall
		BP-DS13	BP-DS12
1	Festeskruer (M4x10 S-tyte)	2	4
2	Festeskruer (M4x10 P-tyte)	4	4
3	Festeplate foran L	Nei	1
4	Festeplate foran H	Nei	1
5	Festeplate bak	2	2

Installasjon

Merk
Tilkoblingen til hovedenheten er den samme som nedenfor.

1. Fjern skuffen på BP-CS11 eller hovedenheten.


2. Sett BP-CS11 eller hovedenheten på stativet. Pass på at posisjoneringspinnene på stativet (2 steder) passer med posisjoneringshullene på BP-CS11.

3. Fest stativet til BP-CS11 med festeskruen.



4. Fest skuffen til BP-CS11.

5. Fest bakdekselet på BP-CS11.

6. Roter justeringsanordningene for å feste maskinen til gulvflaten slik at den ikke flytter seg. Koble til BP-DS13
   Koble til BP-DS13

   Koble til BP-DS12


Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Sharp BP-20M22, BP-20M24, BP-20M31-manual

Tilgjengelige språk
