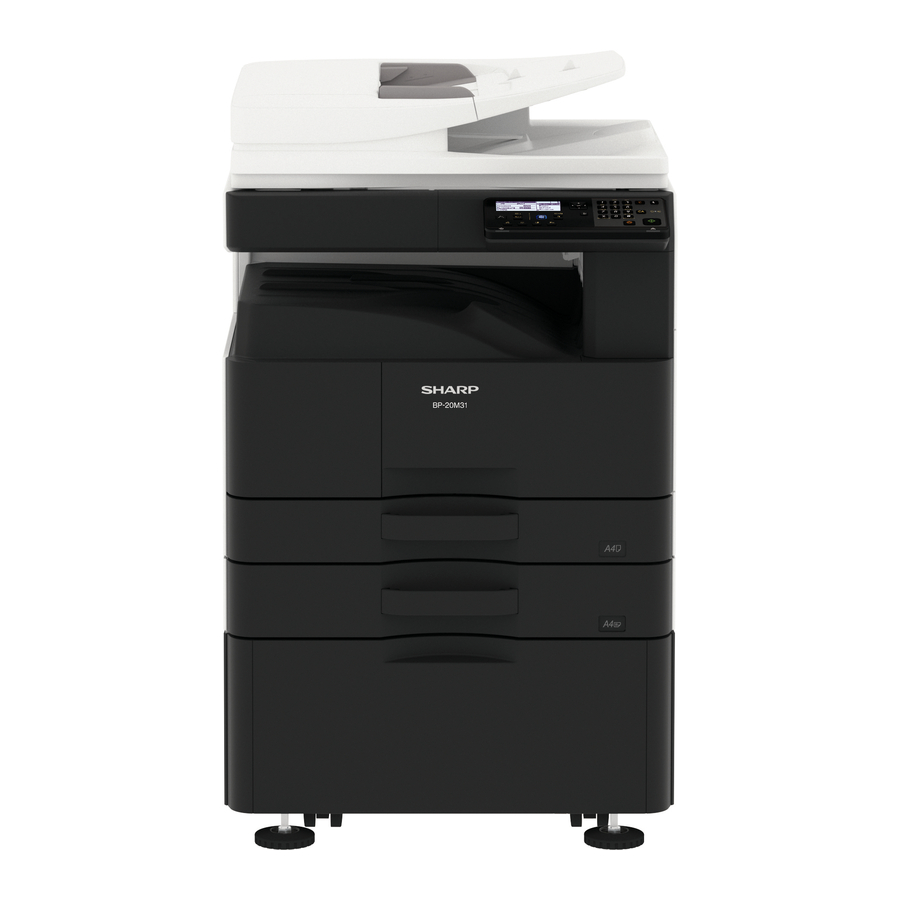

Sharp BP-20M22, BP-20M24, BP-20M31 handleiding

CONFIGURATIE

Systeemconfiguraties

Onderdelen gemarkeerd met "" zijn belangrijk voor het handhaven van de veiligheid van de set. Zorg ervoor dat u deze onderdelen vervangt door gespecificeerde onderdelen om de veiligheid en prestaties van de set te behouden.

1. 22cpm/24cpm MODEL machine

2. 28cpm/31cpm MODEL machine


HOOFDEENHEID

Uitpakken

1. Uitpakken

OC-model

1. Verwijder de verpakkingsdoos.

2. Verwijder het dempingsmateriaal en de plastic zakken.


500 vel x 1 standaardmodel

1. Verwijder de verpakkingsdoos.

2. Verwijder het dempingsmateriaal en de plastic zakken.


500 vel x 2 standaardmodel

1. Verwijder de verpakkingsdoos.

2. Verwijder het dempingsmateriaal en de plastic zakken.


2. Fixeertape en beschermingsmateriaal

OC-model

500 vel x 1 standaardmodel

500 vel x 2 standaardmodel

3. Controle van verpakte artikelen


Nr.	Naam van onderdeel	Hoeveelheid	Opmerking
1	Netsnoer	1
2	Developer	1	BP-20M22/ 20M24/
3	Toner cartridge	1	Alleen 21M22
2	Developer	Nee	Alleen BP-20M28/ 20M31
3	Toner cartridge	Nee
4	Handleiding	1
5	CD-ROM	1	Alleen Azië
6	Startgids	1
7	Beschermvel	1
8	Glasreiniger	1

4. Vergrendeling losmaken

(1) RSPF-dempingsmateriaal losmaken.

1. Verwijder het RSPF-dempingsmateriaal.


(2) Scanner (2/3 spiegelunit) vergrendeling losmaken

1. Verwijder de bevestigingsschroef van de optische unit en verwijder het notitielabel.


2. Bevestig het beschermvel.

3. De bevestigingsschroef is vereist bij het transporteren van de machine. Bewaar deze in de lade.



(3) Vergrendeling van de laderotatieplaat losmaken

1. Trek de lade uit en verwijder het bevestigingsmateriaal van de rotatieplaat en het notitielabel van de lade.
   PAPIERINVOERLADE VAN 250 VEL


   PAPIERINVOERLADE VAN 500 VEL
   Bevestig het verwijderde bevestigingsmateriaal op de positie die in de afbeelding wordt getoond voor opslag. (alleen papierinvoerlade van 500 vel)


(4) Verwijderen van het trommelbeschermingsvel.

1. Open de rechterklep en trek de transfer-afstandhouder uit de zijdeurunit.


Installatie

<Opmerking voor de installatie>
* Wanneer u de hoofdeenheid aansluit op de optionele papierlade, pak dan eerst de papierlade uit en installeer deze, pak vervolgens de hoofdeenheid uit en plaats de hoofdeenheid stevig op de papierlade voordat u de hoofdeenheid installeert.

1. Developer installeren

Zorg ervoor dat er geen vingerafdrukken of olievuil op het rolleroppervlak komen. Houd de behuizing niet sterk vast naast de DV-rol.

1. Open de bypass-lade en open de zijdeur.


2. Open de voorklep.


3. Verwijder de connector.
   Draai de bevestigingsschroef van de ontwikkelunit los en trek de ontwikkelunit eruit.

4. Verwijder de schroeven.

5. Verwijder de DV-bovenklep.

6. Terwijl u de MG-rol in de richting van de pijl draait, vult u de developer gelijkmatig in de developertank, zodat deze niet overloopt.
   * Schud de developerzak voldoende voordat u deze opent.


7. Bevestig de DV-bovenklep.


8. Draai de schroeven vast.

   * Controleer of de DV-afdichting vrij is van developer. Als er developer op de DV-afdichting zit, maak deze dan schoon.
   * Kantel of schud de developer cartridge niet na het vullen met developer.
   * Controleer of de beide uiteinden van de DV-afdichtingen niet in de developer klep zitten.
9. Bevestig de ontwikkelunit aan de hoofdeenheid.

10. Zet de ontwikkelunit vast met de schroef. Sluit de kabelboom van de ontwikkelunit aan op de machine.


SIMULATIE

Algemeen en doel

De simulatiemodus heeft de volgende functies: de bedrijfsstatus van de machine weergeven, de probleempositie en -oorzaken in een eerder stadium identificeren en de machine efficiënt instellen en afstellen voor verbeterde onderhoudbaarheid.

1. Diverse aanpassingen Diverse aanpassingen
2. Instellen van de specificaties en functies
3. Annuleren van problemen
4. Bedieningscontrole
5. Controleren van tellers, instelling wissen
6. Machinebedrijfsomstandigheden (geschiedenis) gegevens controleren, wissen
7. Diverse (aanpassingen, instelling, bediening, tellers, enz.) gegevenstransport.

De bedieningsprocedures en displays zijn afhankelijk van het ontwerp van het bedieningspaneel van de machine.

De simulatie starten

1. De simulatiemodus betreden
   1. Machine in kopieermodus: [#]-toets -> [*]-toets -> [C]-toets -> [*]-toets -> Gereed voor invoer van de hoofdcode van de simulatie.

   2. Een hoofdcode invoeren met de 10-toets -> START-toets AAN.
   3. Een subcode invoeren met de 10-toets -> START-toets AAN.
   4. Selecteer een item met de pijltoets.
   5. De machine gaat naar de modus die overeenkomt met het geselecteerde item.
      Druk op de [START]-toets om de simulatie te starten,
      Om de huidige simulatiemodus te annuleren en de hoofdcode en de subcode te wijzigen, drukt u op de [STOP]-toets.
2. De simulatiemodus annuleren om terug te keren naar de normale modus
   1. Druk op de [CA]-toets.

      Schakel de stroom niet uit wanneer de machine zich in de simulatiemodus bevindt.
      Als de aan/uit-schakelaar in de simulatiemodus wordt uitgeschakeld, kan dit leiden tot een storing. Schakel in dit geval de hoofdstroombron UIT/AAN.

2. Tonerpatroon installeren
   1. Haal het nieuwe tonerpatroon uit de doos. Pak de cartridge aan beide zijden vast en schud hem horizontaal vier of vijf keer.

   2. Plaats de tonerpatroon langs de geleiders totdat deze op zijn plaats vastklikt terwijl u de ontgrendelingshendel indrukt. Als er vuil of stof op de tonerpatroon zit, verwijder dit dan voordat u de cartridge installeert.

3. Referentieniveau instellen voor tonerdichtheid
   1. Met de voorklep open, zet u de machine aan en voert u SIM25-02 in.
      OPMERKING: Als de machine zich niet in de simulatiemodus bevindt, als de voorklep gesloten is en de machine wordt ingeschakeld, treedt foutcode F2-40 op vanwege het niet uitvoeren van SIM25-02 alleen voor de eerste insteltijd. Als foutcode F2-40 optreedt vanwege het niet uitvoeren van SIM25-02, voert u SIM25-02 opnieuw uit volgens de normale procedure (gebaseerd op C-I,2,3) alleen voor de eerste insteltijd.
      * Het is noodzakelijk om de tonerpatroon te installeren om deze simulatie te starten.
   2. Sluit de voorste kast.
   3. Nadat u K hebt geselecteerd met "I" van de "10"-toets, drukt u op de [START]-toets en voert u SIM25-02 uit.
      OPMERKING: Het duurt ongeveer 2 minuten om SIM25-02 volledig uit te voeren.
      Tijdens de uitvoering van deze simulatie mag de voorklep niet worden geopend en mag de machine niet worden uitgeschakeld.
   4. Bevestig dat "COMPLETE" (VOLTOOID) wordt weergegeven. [Bevestigingsitems]
      • COMPLETE (VOLTOOID) wordt weergegeven.
      • Er is geen foutmelding (EE-EL, EE-EU, EE-EC) aanwezig.
      • Controleer of er geen abnormaal geluid is in proces un.

4. Lade-instelling

(1) Standaard lade-instelling

1. Druk op de [SPECIALE FUNCTIE]-toets.


2. Selecteer "System Settings" (Systeeminstellingen) met de []-toets en druk op de [OK]-toets.
3. Voer de PIN-code van de beheerder in met de numerieke toetsen. "00000"
   • " * " verschijnt voor elk cijfer dat u invoert.
   • Het scherm voor modusselectie verschijnt.
4. Selecteer de [COPY] (KOPIËREN) met de []-toets.
5. Druk op de [OK]-toets.
6. Selecteer de [Default Tray Setting] (Standaard lade-instelling) met de [ ] -toets.
7. Druk op de [OK]-toets en volg de instructies op het instellingenscherm.
8. Selecteer de gewenste lade met de [ ] -toets.
9. Druk op de [OK]-toets.

(2) De papierformaatinstelling van een lade wijzigen

1. Druk op de [SPECIALE FUNCTIE]-toets.
2. Druk op de [ ]-toets om "Paper Size Set" (Papierformaat instellen) te selecteren
3. Druk op de [ ]-toets om de papierlade te selecteren waarvan het papierformaat wordt gewijzigd.
4. Druk op de []-toets en druk op de [ ]-toetsen om het papierformaat te selecteren.
5. Druk op de [OK]-toets.

(3) Het papiertype van een lade wijzigen

1. Druk op de [SPECIALE FUNCTIE]-toets.
2. Druk op de [ ]-toets om "Paper Type Set" (Papiersoort instellen) te selecteren
3. Selecteer de lade met de [ ]-toets en druk op de [OK]-toets.
4. Selecteer het gewenste papiertype en druk op de [OK]-toets.

(4) Ladeformaat instellen

1. Trek de papierlade eruit. Trek de lade voorzichtig uit totdat deze stopt. Als er nog papier in de lade zit, verwijder dit dan.


2. Stel de geleideplaten A en B af door hun vergrendelingshendels in te drukken en ze te verschuiven om ze aan te passen aan de verticale en horizontale afmetingen van het te plaatsen papier. De papiergeleideplaten A en B kunnen schuiven, schuif elke geleideplaat terwijl u de vergrendelingshendel indrukt.


Opmerking: Verwijder de scheidingsplaat. Verplaats de scheidingsplaat helemaal naar de papierinvoerkant (rechterkant) en trek omhoog om te verwijderen. Plaats de verwijderde scheidingsplaat in A.

5. Specificatie-instelling

Gebruik simulatie 26-6 om de bestemming van de machines in te stellen.

SIM	Nr.	Inhoud
26	6	Wordt gebruikt om de bestemming in te stellen.

Nadat de bestemmingsinstellingen zijn voltooid, wijzigt u de ingestelde waarden om de volgende instellingen aan te passen.

SIM	Nr.	Inhoud
26	5	Wordt gebruikt om de telmodus van de totale teller en de onderhoudsteller in te stellen.
	18	Wordt gebruikt om JA/NEE in te stellen van de tonerspaarstand.

Afbeeldingkwaliteit controleren

1. Uit te voeren punten

Voer de volgende punten uit.

Nr.	Punt	SIM
1	Grijswaarde balans en dichtheid kopie controleren	-
2	Grijswaarde balans/dichtheid printer controleren	64-5

Als er gebreken in een afbeelding zijn door de bovengenoemde inhoud, voert u de volgende inhoud uit en controleert u een afbeelding.

Nr.	Punt	SIM
3	Grijswaarde balans kopie aanpassen (Handmatige aanpassing)	46-16
4	Grijswaarde balans printer aanpassen (Handmatige aanpassing)	67-25
5	Afdruk-/scanafbeelding uit het midden, voorrandpositie aanpassen	50-10

2. Beschrijving

(1) Grijswaarde balans en dichtheid kopie controleren Methode 1

Maak een kopie van de grijswaarde testkaart (UKOG-0162FCZZ) om te controleren of de grijswaarde balans/dichtheid geschikt is.

1. Punten om te controleren voor de dichtheid in de zwart-wit kopieermodus
   Gebruik de grijswaarde testkaart (UKOG-0162FCZZ), zet de Belichting op "3" (3) in de modus Tekst/Afdrukte foto en maak een kopie om de dichtheid te controleren. Alle grijswaarde balansaanpassingen in de gebruikersaanpassingsmodus moeten op de standaardwaarde (midden) staan.
   Controleren met een testkaart voor grijstinten (UKOG-0162FCZZ)
   Controleer of aan de volgende voorwaarden is voldaan bij het controleren van de dichtheid van een testkaart voor grijstinten voor een kopie.


(2) Methode grijswaarde balans/dichtheid printer controleren
Voer SIM 64-5 uit om het afdruktestpatroon af te drukken.

De afdrukdichtheid moet geleidelijk veranderen van lichter naar donkerder. Zorg ervoor dat de dichtheid niet tegengesteld verschuift. Het dichtheidsniveau van alle kleuren moet gelijk zijn.

(3) Grijswaarde balans kopie aanpassen (Handmatige aanpassing)
Dit is om de dichtheid van elk niveau voor zwart-wit kopieën aan te passen.
Deze aanpassing is vereist in de volgende gevallen:

• Dichtheid van automatische zwart-wit kopie is niet geschikt.

1. Ga naar de simulatiemodus 46-16.
2. Selecteer het dichtheidsniveau (punt) voor aanpassing met behulp van de [ ] toetsen. Voer de aanpassingswaarde in met behulp van de numerieke toetsen.

Punt	Weergave	Beschrijving	Minimumwaarde	Maximumwaarde	Standaardwaarde
K	PUNTI K- PUNT17 K	Punt 1 - Punt 17	1	255	128

3. Druk op de [OK]-toets (om de ingestelde waarde op te slaan). Verhoog de aanpassingswaarde om de dichtheid te verhogen, verlaag de waarde om de dichtheid te verlagen.
4. Door op de [Start]-toets te drukken, wordt het aanpassingspatroon afgedrukt. Hoewel het mogelijk is om de dichtheid op elk dichtheidsniveau (punt) te controleren aan de hand van dit patroon, is het beter om een kopie te maken en het resultaat te controleren.
5. Maak een kopie en controleer het resultaat van de aanpassing. Schakel tussen de simulatiemodus en de kopieermodus heen en weer om een aanpassing te maken met betrekking tot de daadwerkelijke kopieerafbeelding. Herhaal deze procedure totdat de kopieerafbeelding naar wens is.

(4) Grijswaarde balans printer aanpassen (Handmatige aanpassing)

1. Ga naar de simulatiemodus 67-25.
2. Selecteer de kleur met de [10]-toets.
3. Voer de aanpassingswaarde in met de [10]-toets. En druk op de [OK]-toets. Het bereik van de beschikbare aanpassingswaarde is 1 tot 255. Verhoog de aanpassingswaarde om de dichtheid te verhogen, verlaag de waarde om de dichtheid te verlagen.
   Herhaal de stappen 2) tot 3) totdat de aanpassing naar wens is.
   (Raadpleeg het gedeelte voor het controleren van de kleurbalans en dichtheid voor afdrukken)


(5) Afdruk-/scanafbeelding uit het midden, voorrandpositie aanpassen

1. Afdrukbeeld vergroting aanpassen (Hoofdscanrichting)
   1. Ga naar de simulatiemodus 50-10.
   2. Plaats A4 (Ilx8.5) of A3 (Ilx17) papier in een papierlade.
   3. Selecteer de papierlade met het papier dat in stap 2) is geplaatst met behulp van de [T II toetsen.
   4. Druk op de [Start]-toets. Het controlepatroon wordt afgedrukt.
   5. Controleer of de afmeting van het afgedrukte controlepatroon 240±1.2mm is.

      Voer de onderstaande stap uit als het resultaat niet naar wens is:
   6. Wijzig instelling item 1: BK-MAG.
      De lengte verandert met 0,1 mm door de waarde met één te wijzigen. Verhoog de waarde om de vergroting in de hoofdscanrichting voor BK-afbeeldingen te vergroten. Verlaag de waarde om de vergroting te verkleinen. Herhaal de stappen 2) tot 6) totdat een bevredigend resultaat is verkregen
2. Afdrukbeeld positie aanpassen (Hoofdscanrichting, subscanrichting)

Opmerking
Zorg ervoor dat het volgende item in de juiste staat is voorafgaand aan de aanpassing:

• ADJ 3-A Afdrukbeeld vergroting aanpassen (Hoofdscanrichting)

1. Ga naar de simulatiemodus 50-10.
2. Plaats A4 (Ilx8.5) of A3 (Ilx17) papier in een papierlade.
3. Druk op de [Start]-toets. Het controlepatroon wordt afgedrukt
4. Controleer de afbeelding op het controlepatroon en kijk of de onderstaande items de standaardwaarde hebben.

	Beschrijving	Standaard aanpassingswaarde
X	Leeg gebied aan de voorrand	4.0±1.Omm
Y	Leeg gebied aan de achterrand	1.0mm tot 5.0mm
Z1/Z2	Leeg gebied aan de voor-/achterkant	Totaal 4.0±2.0mm

* De leegte voor Z1 en Z2 moet aan beide zijden 1 mm of meer zijn. Voer de onderstaande stap uit als het resultaat niet naar wens is:

5. Wijzig de aanpassingswaarde, druk op de [Start]-toets en druk het controlepatroon af.
   Herhaal de stappen 3) tot 6) totdat aan de voorwaarden in stap 5) is voldaan.
   De afmeting verandert met ongeveer 0,1 mm door de waarde met één te wijzigen.
   Hoofdscanrichting: de afdrukpositie beweegt naar de achterkant naarmate de aanpassingswaarde toeneemt.
   Subscanrichting: de afdrukpositie beweegt naar de achterrand van de papierinvoerrichting naarmate de aanpassingswaarde toeneemt.

	Nr.	Punt	Doel lade
Afdrukpositie richting hoofdscanrichting	4	MAIN-MFT	Handinvoerlade
	5	MAIN-CSI	Lade 1
	6	MAIN-CS2	Lade 2
	7	MAIN-CS3	Lade 3
	8	MAIN-CS4	Lade 4
	9	MAIN-ADU	Zijde-2 voor dubbelzijdig afdrukken
Afdrukpositie richting sub scanrichting	10	SUB-MFT	Handinvoerlade
	11	SUB-CSI	Lade 1
	12	SUB-CS2	Lade 2
	13	SUB-CS3	Lade 3
	14	SUB-CS4	Lade 4
	15	SUB-ADU	Zijde-2 voor dubbelzijdig afdrukken
Hoofdscanrichting	2	MAIN-STD	Alle lades
Afdrukpositie richting sub scanrichting	3	SUB-STD	Alle lades

Opmerking
De instelling items "2: MAIN-STD" en "3: SUB-STD" zijn om alle afdrukposities te wijzigen.
Voer ze uit als het aanpassen van alle lades nodig is na vervanging van LSU enz.
(Alleen 500-vels papierinvoerlade)
Als de bovenstaande procedure geen bevredigend aanpassingsresultaat oplevert, maak dan de volgende aanpassing.

6. Draai de schroeven voor de papierinvoerlade uit het midden los (2 stuks) in het middelste gedeelte van de hefplaat van de papierinvoerlade en wijzig de positie van de versnellingseenheid in de richting van het voor-/achterframe.
   Herhaal de aanpassingsprocedures vanaf 3).


BP-CS11 (500-VEL PAPIERINVOER), BP-DE11 (STANDAARD/2x500 VEL PAPIERLADE)

Uitpakken

1. Controle van verpakte artikelen

BP-CS11

BP-DE11

NR.	Naam	Hoeveelheid
1	Bevestigingsschroeven (M3x6 S-tyte)	2
2	Bevestigingsschroeven (M4x8 S-tyte)	4
3	Bevestigingsschroeven (M4x12 P-tyte)	6
4	Label voor maatindicatie	1
5	Randhouder	1
6	Plaat	4
7	Kabelboomafdekking	1
8	Aansluiting Aandrijfeenheid	1
9	Bevestigingsschroeven (M4x12 P-tyte)	10
10	Plaat	4
II	Label voor maatindicatie	2
12	Kabelboom	1
13	Bevestigingsschroeven (M3x6 S-tyte)	1

2. Verwijderen van de bevestigingstape en het beschermingsmateriaal
   1. Verwijderen van de papierinvoerlade voor 500 vel.
      BP-CS11

   2. Verwijderen van de standaard/papierlade voor 2x500 vel.
      BP-DE11


3. Verwijderen van de bevestigingstape en het beschermingsmateriaal
   1. Verwijder de papierinvoerlade voor 500 vel uit de polyethyleen zak en verwijder de bevestigingstape en het beschermingsmateriaal.


      Aangezien de achterkant van de kast niet is vastgeschroefd, verwijdert u de tape en houdt u de achterkant van de kast buiten bereik.


2. Verwijder de standaard/papierlade voor 2x500 vel uit de polyethyleen zak en verwijder de bevestigingstape en het beschermingsmateriaal.



   Aangezien de achterkant van de kast niet is vastgeschroefd, verwijdert u de tape en houdt u de achterkant van de kast buiten bereik.


Installatie

<Voorzorgsmaatregelen voor installatie>
Controleer voordat u de installatie uitvoert of de gegevenslamp eronder niet brandt of knippert.

1. Schakel de stroom van de hoofdeenheid uit
   1. Controleer of het bedieningspaneel is uitgeschakeld en schakel vervolgens de aan/uit-schakelaar uit.
   2. Koppel de stekker los van het stopcontact.
2. Installeer de hoofdeenheid op de BP-CS11 (BP-20M22/BP-20M24/BP-20M24L)

   Gebruik de mankracht van twee personen om de hoofdeenheid op te tillen.

   Plaats de hoofdeenheid voorzichtig op de optionele cassette, waarbij u de 3 lokalisatiebazen van de optionele lade uitlijnt en in de lokalisatiegaten aan de onderkant van de hoofdeenheid steekt.


Opmerking
De hoofdeenheid kan niet rechtstreeks op de BP-DE11 worden aangesloten met de BP-20M22/BP-20M24/BP-20M24L.

1. Verwijder de lade van de hoofdeenheid.

2. Verwijder de achterklep van de BP-CS11

3. Plaats de hoofdeenheid in de BP-CS11.
   Let op de positie van de baas die het verbindingsdeel van de BP-CS11 is.
   * De BP-DE11 kan niet aan de hoofdeenheid worden bevestigd.

   Laat het hoofdgedeelte recht naar beneden zakken.


4. Trek de lade van de BP-CS11 eruit.

5. Verwijder de schroeven en de achterklep.


6. Lijn de linker- en rechterverbindingsplaten uit met de schroefgaten op de behuizing en maak ze vast met schroeven.

7. Bevestig de randhouder aan het hoofdframe.


8. Verwijder de schroeven.
   Let op de verschillende schroeven aan de boven- en onderkant.

9. Leid de kabelboom van de BP-CS11 naar de randhouder.


10. Leid de kabelboom van de BP-CS11 naar de kabelboomafdekking. Buig en haak vervolgens de kabelboomafdekking zoals weergegeven in de afbeelding om de kabelboom te bedekken.

11. Bevestig de kabelboomafdekking die de kabelboom bedekt met de schroeven aan de hoogspannings-PWB.


12. Leid de kabelboom van de BP-CS11 naar de draadzadels en sluit de kabelboom aan op de MFPC-PWB zoals weergegeven in de afbeelding.
    Bevestig vervolgens de draadzadels aan de machine zoals weergegeven in de afbeelding.

13. Bevestig de aansluiting aandrijfeenheid met de schroef aan de hoofdeenheid.
    Opmerking
    Pas op dat u de kabelboom niet beknelt tijdens de installatie.


14. Plaats de achterklep terug op de hoofdeenheid en de BP-CS11.

15. Plaats de lade terug in de hoofdeenheid.


16. Bevestig het vel met maatweergave aan de lade en plaats de lade terug in de BP-CS11.

17. Breng na de installatie van het bureau aanpassingen aan.

3. Installeer de BP-CS11 op de BP-DE11 (BP-20M22/BP-20M24/BP-20M24L)
   Opmerking
   De hoofdeenheid kan niet rechtstreeks op de BP-DE11 worden aangesloten met 20M22/BP-20M24/BP-20M24L.
   1. Plaats de BP-CS11 op de BP-DE11.

   2. Verwijder de BP-CS11-lade en de bovenste BP-DE11-lade.

   3. Lijn de linker- en rechterverbindingsplaten uit met de schroefgaten op de behuizing en maak ze vast met schroeven. Bevestig de BP-CS11 en de BP-DE11 met schroeven.

   4. Snijd het gebied af dat in de volgende afbeelding wordt weergegeven. (BP-CS11).


5. Plaats de hoofdeenheid in de BP-CS11 en BP-DE11.
   *Referentie: Installeer de hoofdeenheid op de BP-CS11 (BP-20M22/ BP-20M24/BP-20M24L)


6. Steek de ronde klem door het gat. Bevestig de ronde klem met de schroef.
   (Verpakte artikelen nr. 13)

7. Sluit de kabelboom aan op de bureaubedienings-PWB zoals weergegeven in de afbeelding.

8. Leid de kabelboom door het gat.

9. Sluit de kabelboom aan op de MFPC-PWB van het hoofdgedeelte en voer draadverwerking uit.
   (De kant van het hoofdgedeelte heeft hetzelfde pad als de BP-CS11)

10. Plaats de achterklep terug op de hoofdeenheid, de BP-CS11I en de BP-DE11.

11. Plaats de lade terug in de hoofdeenheid, de BP-CS11 en de BP-DE11.

12. Bevestig het vel met maatweergave aan de lade en plaats de lade terug in de BP-CS11 en de BP-DE11.

13. Breng na de installatie van het bureau aanpassingen aan.


4. Installeer de hoofdeenheid op de BP-DE11
   (BP-20M28/BP-20M31 & BP-21M22 (alleen voor Thailand))

   Gebruik de mankracht van twee personen om de hoofdeenheid op te tillen.

   Plaats de hoofdeenheid voorzichtig op de optionele cassette, waarbij u de 3 lokalisatiebazen van de optionele lade uitlijnt en in de lokalisatiegaten aan de onderkant van de hoofdeenheid steekt.

   1. De installatiemethode is hetzelfde als B.
   2. De aansluitmethode van de kabelboom is hetzelfde als C.
      *De kabelboomafdekking is bevestigd aan het hoofdgedeelte.
   3. Breng na de installatie van het bureau aanpassingen aan.

BP-DS12/DS13 (HIGH STAND/LOW STAND)

Uitpakken

Pak de verpakking uit en controleer of alle onderdelen aanwezig zijn.

NO.	Naam	Hoeveelheid
		BP-DS13	BP-DS12
1	Fixing screws (M4x10 S-tyte)	2	4
2	Fixing screws (M4x10 P-tyte)	4	4
3	Fixing plate Front L	No	1
4	Fixing plate Front R	No	1
5	Fixing plate Rear	2	2

Installatie

Opmerking
De verbinding met de hoofdeenheid is hetzelfde als hieronder.

1. Verwijder de lade van de BP-CS11 of de hoofdeenheid.


2. Plaats de BP-CS11 of de hoofdeenheid op de standaard. Plaats de positioneringspinnen van de standaard (2 plaatsen) in de positioneringsgaten van de BP-CS11.

3. Bevestig de standaard met de BP-CS11 met de bevestigingsschroef.



4. Bevestig de lade van de BP-CS11.

5. Bevestig de achterklep van de BP-CS11.

6. Draai aan de stelschroeven om de machine aan de vloer te bevestigen, zodat de machine niet beweegt. Aansluiten op BP-DS13
   Aansluiten op BP-DS13

   Aansluiten op BP-DS12


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sharp BP-20M22, BP-20M24, BP-20M31 handleiding

Beschikbare talen
