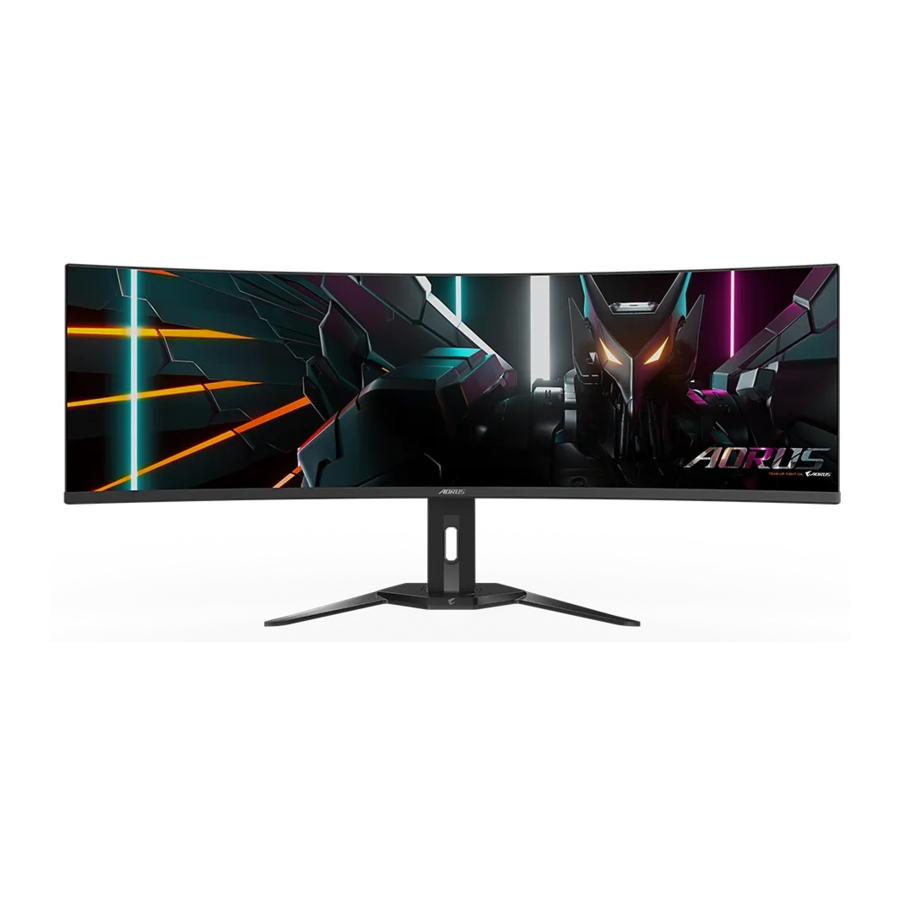

Manual de utilizare pentru monitorul de gaming Gigabyte AORUS CO49DQ

Cuprins

INTRODUCERE

Conținutul pachetului

Următoarele elemente sunt livrate cu cutia de ambalare. Dacă lipsește vreunul dintre ele, vă rugăm să contactați distribuitorul local.

Notă: Vă rugăm să păstrați cutia de ambalare și materialele de ambalare pentru un posibil transport al monitorului.

Dezlipirea foliei de protecție a ecranului folosind eticheta de dezlipire

Instrucțiuni de utilizare a etichetei de dezlipire:

  1. Eticheta de dezlipire este localizată așa cum este indicat de săgeata roșie din imaginea de mai jos.
    Utilizarea etichetei de dezlipire - Pasul 1
  2. Îndepărtați folia de protecție a ecranului în direcția indicată de săgeata roșie din imaginea de mai jos.
    Notă: Pentru a preveni deteriorarea ecranului, vă rugăm să evitați utilizarea unghiilor sau a oricăror obiecte ascuțite pentru a dezlipi folia de protecție. În schimb, utilizați bandă adezivă pentru a ridica și îndepărta folia de protecție.
    Utilizarea etichetei de dezlipire - Pasul 2

Prezentare generală a produsului

Vizualizare frontală
Prezentare generală a produsului - Vizualizare frontală

  1. Buton de control
  2. LED de alimentare

Vizualizare din spate
Prezentare generală a produsului - Vizualizare din spate

  1. Mufă AC IN
  2. Mufă pentru căști
  3. Porturi HDMI (x2)
  4. DisplayPort
  5. Port USB Type-C
  6. Port USB upstream
  7. Porturi USB 3.2 (x2)

Pregătirea monitorului pentru montarea pe perete

Notă: Utilizați numai un kit de montare pe perete compatibil VESA de 100 x 100 mm pentru a monta monitorul pe perete. Consultați ghidul de instalare inclus în kitul suportului de montare pe perete. Dimensiunea șurubului de montare VESA: M4 x 10 mm minimum.

UTILIZAREA DISPOZITIVULUI

Pornirea/Oprirea alimentării

Pornire
Pornirea/Oprirea alimentării

  1. Conectați un capăt al cablului de alimentare la mufa AC IN din spatele monitorului.
  2. Conectați celălalt capăt al cablului de alimentare la o priză.
  3. Apăsați butonul Control pentru a porni monitorul. LED-ul de alimentare se va aprinde în alb, indicând că monitorul este gata de utilizare.

Oprire
Apăsați butonul Control timp de 2 secunde pentru a opri monitorul.
Notă: Când meniul Main (Principal) apare pe ecran, puteți, de asemenea, să opriți monitorul deplasând butonul Control în jos () și selectând „Power Off” (Oprire).

Selectarea sursei de intrare

  1. Deplasați butonul Control la dreapta () pentru a intra în meniul Input (Intrare).
  2. Deplasați butonul Control în sus/jos () pentru a selecta sursa de intrare dorită. Apoi apăsați butonul Control pentru a confirma.

OPERAȚIUNI

Meniu rapid

În mod implicit, butonul Control a fost atribuit cu funcția specifică.
Notă: Pentru a schimba funcțiile presetate, consultați secțiunea „Quick Switch” (Comutare rapidă).
Pentru a accesa funcțiile Quick Switch, procedați după cum urmează:

  • Deplasați butonul Control în sus () pentru a intra în meniul Black Equalizer (Egalizator de negru).
    Deplasați butonul Control în sus/jos () pentru a ajusta setarea și apăsați butonul Control pentru a confirma.
  • Deplasați butonul Control în jos () pentru a intra în meniul Picture Mode (Mod imagine).
    Deplasați butonul Control în sus/jos () pentru a selecta opțiunea dorită și apăsați butonul Control pentru a confirma.
  • Deplasați butonul Control la stânga () pentru a intra în meniul Audio Mode (Mod audio).
    Deplasați butonul Control în sus/jos () pentru a selecta opțiunea dorită și apăsați butonul Control pentru a confirma.
  • Deplasați butonul Control la dreapta () pentru a intra în meniul Input (Intrare). Consultați secțiunea „Selectarea sursei de intrare”.

Notă: Pentru a închide meniul Quick Switch (Comutare rapidă), deplasați butonul Control la stânga ().

Ghidul tastei funcționale

  • Apăsați butonul Control pentru a afișa meniul Main (Principal).
    Prezentare generală a tastei funcționale
    Apoi utilizați butonul Control pentru a selecta o pagină de funcții și a configura setările aferente.

Îngrijire OLED

  • Când meniul Main (Principal) apare pe ecran, deplasați butonul Control la stânga () pentru a intra în meniul OLED Care (Îngrijire OLED).
  • Care+: Integrați setările OLED Care pentru o protecție optimă sau selectați să vă personalizați propriile setări.
  • Usage Time: (Durată de utilizare:) Afișează durata acumulată de utilizare a ecranului.
  • Pixel Clean: (Curățare pixeli:) Când monitorul este utilizat mai mult de 4 ore, se recomandă inițierea acestui proces pentru a curăța și reîmprospăta ecranul OLED cu compensare a pixelilor.
  • Static Control: (Control static:) Reduce luminozitatea ecranului atunci când imaginea rămâne statică.
  • Pixel Shift: (Deplasare pixeli:) Deplasează conținutul ecranului cu pixeli pentru a preveni retenția statică a imaginii.
  • APL Stabilize: (Stabilizare APL:) Ajustează luminozitatea ecranului pentru a stabiliza nivelul mediu al imaginii (APL).
  • Sub-Logo Dim: (Diminuare sub-logo:) Reduce luminozitatea barei de activități și a siglelor statice pentru a preveni retenția imaginii.

Asistență joc

  • Când meniul Main (Principal) apare pe ecran, deplasați butonul Control la dreapta () pentru a intra în meniul Game Assist (Asistență joc).
  • GAME INFO: (INFO JOC:) Activați/Dezactivați informațiile de joc afișate pe ecran.
  • Crosshair: (Cruce de ochire:) Selectați tipul de cruce de ochire pentru a ajuta la țintire.
  • Dashboard: (Tablou de bord:) Activați/Dezactivați informațiile de sistem ale PC-ului afișate pe ecran.
    Notă: Sunt necesare instalarea software-ului oficial și o conexiune USB între monitor și PC.
  • Display Alignment: (Aliniere afișaj:) Afișați liniile de aliniere pentru a ajuta la setările multiple ale monitorului.

Configurarea setărilor dispozitivului
Când meniul Main (Principal) apare pe ecran, deplasați butonul Control în sus () pentru a intra în meniul Settings (Setări).

Gaming

Configurați setările aferente jocului.

Element Descriere
Black Equalizer Ajustați vizibilitatea zonelor întunecate din imagine pentru a îmbunătăți detaliile și a îmbunătăți vizibilitatea în scenele întunecate.
Super Resolution Îmbunătățiți calitatea generală a imaginii pentru a oferi imagini vizuale detaliate mai clare.
Display Mode Selectați raportul de aspect al ecranului.
Notă: Această opțiune nu este compatibilă cu funcțiile AMD FreeSync Premium Pro și PIP/PBP.
AMD FreeSync Premium Pro Când această funcție este activată, elimină decalajul și fragmentarea ecranului în timpul jocurilor.
Imagine

Configurați setările aferente imaginii.

Element Descriere
Picture Selectați diferite setări predefinite pentru a optimiza prezentarea vizuală în funcție de tipul de conținut sau pentru a personaliza preferințele personale.
Afișaj

Configurați setările aferente ecranului de afișare.

Element Descriere
Input Selectați sursa de intrare.
KVM Configurați funcțiile KVM pentru a controla două computere sau dispozitive cu o singură tastatură și mouse.
RGB Range Setați manual intervalul de RGB sau detectați automat.
Apply Picture Mode Setați modul Imagine pentru a aplica tuturor surselor de intrare sau sursei de intrare curente.
PIP/PBP

Configurați setările aferente Picture-In-Picture și Picture-By-Picture.

Notă: Funcția PIP/PBP nu poate fi activată la primirea semnalelor HDR și FreeSync.

Sistem

Configurați setările aferente sistemului.

Element Descriere
Language Selectați limba dorită pentru meniul OSD.
Audio Configurați setările aferente audio.
Audio Mode Selectați modul audio dorit.
OSD Settings Configurați setările aferente meniului On-Screen-Display.
Quick Switch Atribuiți funcțiile Quick Switch (Comutare rapidă) butonului Control.
Other Settings
  • Resolution Notice: (Notificare rezoluție:) Activați/Dezactivați informațiile despre rezoluție la comutarea sau repornirea sursei de semnal a ecranului.
  • Input Auto Switch: (Comutare automată intrare:) Activați/Dezactivați comutarea automată la o sursă de intrare disponibilă.
  • Auto Power OFF: (Oprire automată alimentare:) Activați/Dezactivați cronometrul pentru a opri automat monitorul.
  • LED Indicator: (Indicator LED:) Selectați tipul de indicator al LED-ului de alimentare.
  • Type-C Compatibility: (Compatibilitate Type-C:) Activați această opțiune pentru mai multă compatibilitate cu dispozitivele mobile.
  • HDMI Version: (Versiune HDMI:) Selectați versiunea HDMI.
  • HDMI-CEC: Când această funcție este activată, dispozitivele CEC precum PS5, XBOX pot porni monitorul când sunt activate și pot opri afișajul când intră în modul standby sau în modul oprit.
  • USB(A/C) Charge: (Încărcare USB(A/C):) Activați/Dezactivați funcția de încărcare USB Type-A și Type-C.
Resetează tot

Restabiliți monitorul la setările implicite din fabrică.

Specificații

Element Specificații
Panel Size 49 inci
Aspect Ratio 32:9
Resolution 5120 x 1440
LED Life 30.000 H
Pixel Pitch 233 x 233 um
Brightness 250 niți (Tipic, SDR APL 100%)
1000 niți (Tipic, HDR APL 3%)
Contrast Ratio 1,5M:1
Color Depth 1,07B (10 biți)
Active Display Area 1196,7 (H) x 339,2 (V)
Viewing Angle 178° (H)/178° (V)
Input/Output Terminals 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream
2 x USB 3.2 (downstream, 5V/1,5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1,5A, 15V/1,2A)
1 x Căști
Power Supply AC100~240V, 50/60Hz
Power Consumptions
  • Mod pornit: 72W
  • Standby: 0,5W
  • Mod oprit: 0,3W
Notă: Condițiile de testare respectă standardele CEC.
Dimensions (W x H x D) 1194,78 x 558,80 x 261,52 mm (Cu suport)
1194,78 x 372,23 x 160,51 mm (Fără suport)
Weight 11,28 kg (Cu suport)
8,33 kg (Fără suport)
Temperature Range (operation) 0°C până la 40°C

Notă: Specificațiile pot fi modificate fără notificare prealabilă.

Listă de temporizare acceptată

Listă de temporizare HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Listă de temporizare suportată (PIP/PBP)

PIP PBP
Listă de temporizare HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Depanare

Problemă Soluție(i) posibilă(e)
Fără alimentare
  • Asigurați-vă că cablul de alimentare este conectat corect la sursa de alimentare și la monitor.
  • Verificați cablul și ștecherul pentru a vă asigura că nu sunt rupte.
  • Asigurați-vă că monitorul este pornit.
Nu apare nicio imagine pe ecran
  • Asigurați-vă că monitorul și computerul sunt conectate corect și că ambele dispozitive sunt pornite.
  • Asigurați-vă că ați selectat sursa de intrare corectă.
Imaginea nu umple întregul ecran
  • Încercați o setare diferită a Display Mode (mod de afișare) (raport aspect).
Culorile sunt distorsionate
  • Asigurați-vă că cablul de semnal de intrare este conectat corect.
  • Configurați setările legate de imagine. Consultați secțiunea „Imagine”.
Niciun sunet sau volumul este scăzut
  • Asigurați-vă că cablul căștilor este conectat corect.
  • Reglați nivelul volumului.
  • Reglați setările legate de sunet ale computerului.

Notă: Dacă problema persistă, vă rugăm să contactați serviciul nostru de asistență clienți pentru asistență suplimentară.

Îngrijire de bază

  • Ștergeți ecranul cu o cârpă moale, fără scame, pentru a îndepărta orice praf rezidual.
  • Pulverizați sau aplicați lichidul de curățare pe o cârpă moale. Apoi ștergeți ușor ecranul cu cârpa umedă.

Notă:

  • Asigurați-vă că pânza este umedă, dar nu udă.
  • Când ștergeți, evitați să aplicați o presiune excesivă pe ecran.
  • Produsele de curățare acide sau abrazive pot deteriora ecranul.

INFORMAȚII PRIVIND SIGURANȚA

Măsuri de siguranță

Citiți următoarele măsuri de siguranță înainte de a utiliza monitorul.

  • Utilizați numai accesoriile care sunt furnizate cu monitorul sau care sunt recomandate de producător.
  • Păstrați punga de ambalare din plastic pentru produs într-un loc care nu poate fi atins de copii.
  • Înainte de a conecta monitorul la priza de alimentare, asigurați-vă că tensiunea nominală a cablului de alimentare este compatibilă cu specificațiile de alimentare din țara în care vă aflați.
  • Ștecherul cablului de alimentare trebuie să fie conectat la o priză de alimentare cu împământare și cablată corespunzător.
  • Nu atingeți ștecherul cu mâinile umede, deoarece poate provoca cu ușurință șocuri electrice.
  • Așezați monitorul într-un loc stabil și bine ventilat.
  • Nu așezați monitorul lângă surse de căldură, cum ar fi radiatoare electrice sau lumina directă a soarelui.
  • Găurile sau deschiderile de pe monitor sunt pentru ventilație. Nu acoperiți sau blocați orificiile de ventilație cu niciun obiect.
  • Nu utilizați monitorul lângă apă, băuturi sau toate tipurile de lichide. Nerespectarea acestui lucru poate duce la șocuri electrice sau deteriorarea monitorului.
  • Asigurați-vă că deconectați monitorul de la priza de alimentare înainte de curățare.
  • Deoarece suprafața ecranului este ușor de zgâriat, evitați să atingeți suprafața cu orice obiect dur sau ascuțit.
  • Utilizați o cârpă moale fără scame în loc de un șervețel pentru a șterge ecranul. Puteți utiliza un detergent pentru sticlă pentru a curăța monitorul dacă este necesar. Cu toate acestea, nu pulverizați niciodată detergentul direct pe ecran.
  • Deconectați cablul de alimentare dacă monitorul nu este utilizat pentru o perioadă lungă de timp.
  • Nu încercați să dezasamblați sau să reparați singur monitorul.

Măsuri de precauție privind pericolele de stabilitate

Produsul poate cădea, provocând vătămări corporale grave sau deces. Pentru a preveni rănirea, acest produs trebuie atașat în siguranță la podea/perete în conformitate cu instrucțiunile de instalare.
Multe răni, în special la copii, pot fi evitate luând măsuri de precauție simple, cum ar fi:

  • Utilizați ÎNTOTDEAUNA suporturi sau metode de instalare recomandate de producătorul setului de produse.
  • Utilizați ÎNTOTDEAUNA mobilier care poate susține în siguranță produsul.
  • Asigurați-vă ÎNTOTDEAUNA că produsul nu atârnă peste marginea mobilierului de susținere.
  • Educați ÎNTOTDEAUNA copiii cu privire la pericolele de a se urca pe mobilier pentru a ajunge la produs sau la comenzile acestuia.
  • Direcționați ÎNTOTDEAUNA cablurile și cablurile conectate la produs, astfel încât să nu vă împiedicați de ele, să nu fie trase sau apucate.
  • NU așezați NICIODATĂ un produs într-o locație instabilă.
  • NU așezați NICIODATĂ produsul pe mobilier înalt (de exemplu, dulapuri sau biblioteci) fără a ancora atât mobilierul, cât și produsul pe un suport adecvat.
  • NU așezați NICIODATĂ produsul pe pânză sau alte materiale care pot fi amplasate între produs și mobilierul de susținere.
  • NU așezați NICIODATĂ articole care ar putea tenta copiii să se urce, cum ar fi jucării și telecomenzi, deasupra produsului sau a mobilierului pe care este așezat produsul.
  • Dacă produsul existent urmează să fie păstrat și mutat, ar trebui aplicate aceleași considerații ca mai sus.
  • Pentru a preveni vătămările corporale sau deteriorarea produsului cauzate de răsturnarea din cauza cutremurelor sau a altor șocuri, asigurați-vă că instalați produsul într-o locație stabilă și luați măsuri pentru a preveni căderea.

Recomandări pentru confortul utilizatorului

Monitorul adoptă tehnologia Flicker-Free care elimină pâlpâirea vizibilă a monitorului și împiedică utilizatorii să sufere de oboseală și oboseală a ochilor.
Următoarele sunt câteva sfaturi pentru o vizualizare confortabilă a monitorului:

  • Permiteți o distanță minimă de 50 până la 75 cm (20" până la 30") între ochi și monitor.
  • O regulă generală este să poziționați monitorul astfel încât partea superioară a ecranului să fie la sau ușor sub înălțimea ochilor atunci când stați confortabil.
  • Utilizați o iluminare adecvată pentru tipul de muncă pe care o efectuați.
  • Luați pauze regulate și frecvente (cel puțin 10 minute) la fiecare jumătate de oră.
  • Asigurați-vă că vă uitați periodic de la ecranul monitorului și concentrați-vă asupra unui obiect îndepărtat timp de cel puțin 20 de secunde în timpul pauzelor.
  • Exercițiul ocular poate ajuta la reducerea oboselii ochilor. Repetați frecvent aceste exerciții:
    1. uite în sus și în jos
    2. rulați încet ochiul
    3. mișcați-vă ochii pe diagonală.

Acest model a trecut de verificarea Flicker Free și Low Blue Light de către TÜV Rheinland.
Pentru a afla mai multe:
https://www.gigabyte.com/tw/Support/FAQ/4310

Informații despre serviciile GIGABYTE

Mai multe informații despre servicii, vă rugăm să vizitați site-ul web oficial GIGABYTE.
https://www.gigabyte.com/

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manual de utilizare pentru monitorul de gaming Gigabyte AORUS CO49DQ

Limbi disponibile

Manuale conexe pentru Gigabyte AORUS CO49DQ

Cuprins
