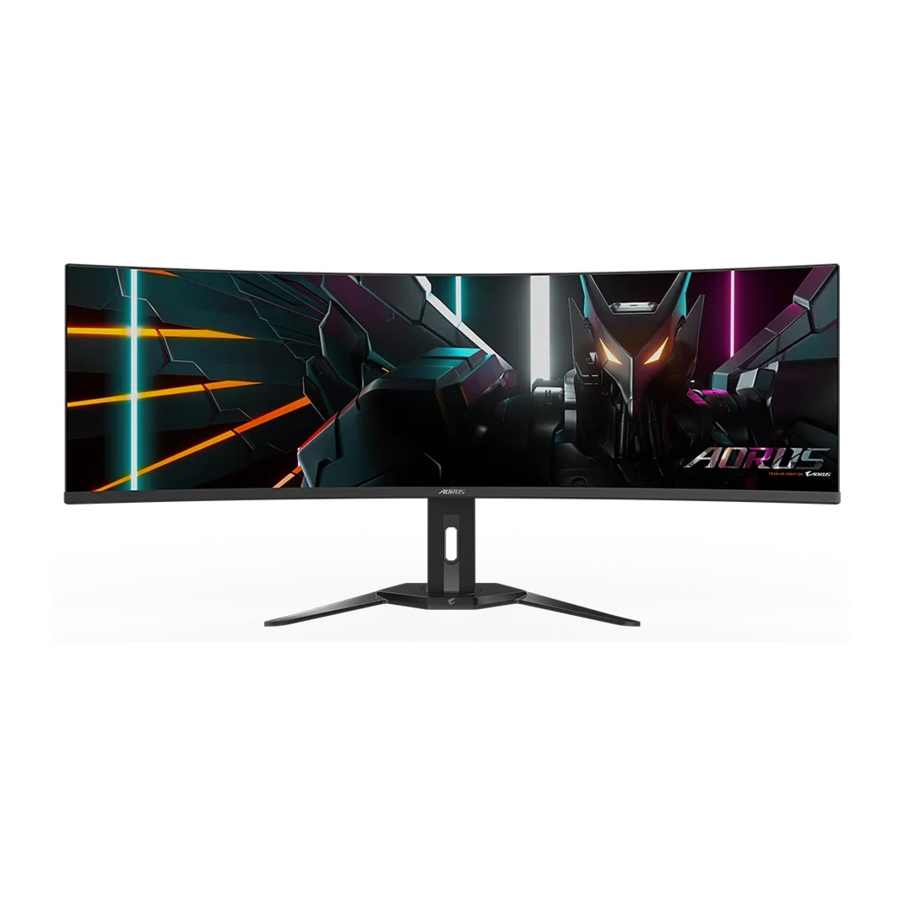

Gigabyte AORUS CO49DQ - Ръководство за гейминг монитор

Съдържание

ВЪВЕДЕНИЕ

Съдържание на пакета

Следните елементи са включени в кутията. Ако някой от тях липсва, моля, свържете се с вашия местен дилър.

Забележка: Моля, запазете кутията и опаковъчните материали за евентуален транспорт на монитора.

Отлепване на защитното фолио на екрана с помощта на лентата за отлепване

Инструкции за използване на лентата за отлепване:

  1. Лентата за отлепване е разположена, както е посочено от червената стрелка на снимката по-долу.
    Използване на лентата за отлепване - Стъпка 1
  2. Отстранете защитното фолио на екрана в посоката, посочена от червената стрелка на снимката по-долу.
    Забележка: За да предотвратите повреда на екрана, избягвайте да използвате нокти или остри предмети, за да отлепите защитното фолио. Вместо това използвайте тиксо, за да повдигнете и отстраните защитното фолио.
    Използване на лентата за отлепване - Стъпка 2

Общ преглед на продукта

Изглед отпред
Общ преглед на продукта - Изглед отпред

  1. Бутон за управление
  2. Захранващ светодиод

Изглед отзад
Общ преглед на продукта - Изглед отзад

  1. AC IN жак
  2. Жак за слушалки
  3. HDMI портове (x2)
  4. DisplayPort
  5. USB Type-C порт
  6. USB upstream порт
  7. USB 3.2 портове (x2)

Подготовка на монитора за монтаж на стена

Забележка: Използвайте само 100 x 100 mm VESA съвместим комплект за монтаж на стена, за да монтирате монитора на стената. Вижте ръководството за инсталиране, включено в комплекта скоби за монтаж на стена. Размер на винта за VESA монтаж: M4 x 10mm минимум.

ИЗПОЛЗВАНЕ НА УСТРОЙСТВОТО

Включване/Изключване на захранването

Включване на захранването
Включване/Изключване на захранването

  1. Свържете единия край на захранващия кабел към AC IN жака на гърба на монитора.
  2. Свържете другия край на захранващия кабел към електрически контакт.
  3. Натиснете бутона Control (Управление), за да включите монитора. Захранващият светодиод ще светне в бяло, показвайки, че мониторът е готов за употреба.

Изключване на захранването
Натиснете бутона Control (Управление) за 2 секунди, за да изключите монитора.
Забележка: Когато се появи менюто Main (Главно) на екрана, можете също да изключите монитора, като преместите бутона Control (Управление) надолу () и изберете "Power Off" (Изключване на захранването).

Избор на източник на входен сигнал

  1. Преместете бутона Control (Управление) надясно (), за да влезете в менюто Input (Вход).
  2. Преместете бутона Control (Управление) нагоре/надолу (), за да изберете желания източник на входен сигнал. След това натиснете бутона Control (Управление), за да потвърдите.

ОПЕРАЦИИ

Бързо меню

По подразбиране на бутона Control (Управление) е присвоена конкретна функция.
Забележка: За да промените предварително зададените функции, вижте раздела "Quick Switch" (Бързо превключване).
За да получите достъп до функциите за бързо превключване, направете следното:

  • Преместете бутона Control (Управление) нагоре (), за да влезете в менюто Black Equalizer (Изравнител на черното).
    Преместете бутона Control (Управление) нагоре/надолу (), за да регулирате настройката, и натиснете бутона Control (Управление), за да потвърдите.
  • Преместете бутона Control (Управление) надолу (), за да влезете в менюто Picture Mode (Режим на картина).
    Преместете бутона Control (Управление) нагоре/надолу (), за да изберете желаната опция, и натиснете бутона Control (Управление), за да потвърдите.
  • Преместете бутона Control (Управление) наляво (), за да влезете в менюто Audio Mode (Режим на звук).
    Преместете бутона Control (Управление) нагоре/надолу (), за да изберете желаната опция, и натиснете бутона Control (Управление), за да потвърдите.
  • Преместете бутона Control (Управление) надясно (), за да влезете в менюто Input (Вход). Вижте раздела "Selecting the Input Source" (Избор на източник на входен сигнал).

Забележка: За да затворите менюто Quick Switch (Бързо превключване), преместете бутона Control (Управление) наляво ().

Ръководство за функционални клавиши

  • Натиснете бутона Control (Управление), за да се покаже главното меню (Main menu).
    Общ преглед на функционалните клавиши
    След това използвайте бутона Control (Управление), за да изберете страница с функции и да конфигурирате свързаните настройки.

Грижа за OLED

  • Когато се появи менюто Main (Главно) на екрана, преместете бутона Control (Управление) наляво (), за да влезете в менюто OLED Care (Грижа за OLED).
  • Care+: Интегрирайте настройките за грижа за OLED за оптимална защита или изберете да персонализирате свои собствени.
  • Usage Time: Показва натрупаното време за използване на екрана.
  • Pixel Clean: Когато мониторът е използван повече от 4 часа, се препоръчва да започнете този процес, за да почистите и обновите екрана с OLED компенсация на пикселите.
  • Static Control: Намалява яркостта на екрана, когато изображението остава статично.
  • Pixel Shift: Премества съдържанието на екрана с пиксели, за да предотврати задържането на статично изображение.
  • APL Stabilize: Регулира яркостта на екрана, за да стабилизира средното ниво на картина (APL).
  • Sub-Logo Dim: Намалете яркостта на лентата на задачите и статичните лога, за да предотвратите задържането на изображение.

Помощ за играта

  • Когато се появи менюто Main (Главно) на екрана, преместете бутона Control (Управление) надясно (), за да влезете в менюто Game Assist (Помощ за играта).
  • GAME INFO: Активиране/Деактивиране на информацията за играта, показана на екрана.
  • Crosshair: Изберете типа мерник, който да помогне при прицелване.
  • Dashboard: Активиране/Деактивиране на системната информация на PC, показана на екрана.
    Забележка: Изисква се официална софтуерна инсталация и USB връзка между монитора и PC.
  • Display Alignment: Показва линиите за подравняване, за да помогне за настройките на няколко монитора.

Конфигуриране на настройките на устройството
Когато се появи менюто Main (Главно) на екрана, преместете бутона Control (Управление) нагоре (), за да влезете в менюто Settings (Настройки).

Гейминг

Конфигуриране на настройките, свързани с играта.

Артикул Описание
Black Equalizer Регулирайте видимостта на тъмните зони в изображението, за да подобрите детайлите и да подобрите видимостта в тъмните сцени.
Super Resolution Подобрете цялостното качество на изображението, за да осигурите по-остри, детайлни визуализации.
Display Mode Изберете съотношението на страните на екрана.
Забележка: Тази опция не е съвместима с AMD FreeSync Premium Pro и PIP/PBP функции.
AMD FreeSync Premium Pro Когато тази функция е активирана, тя елиминира забавянето и накъсването на екрана по време на игра.
Картина

Конфигуриране на настройките, свързани с изображението.

Артикул Описание
Picture Изберете различни предварително зададени настройки, за да оптимизирате визуалното представяне въз основа на типа съдържание или да персонализирате личните предпочитания.
Дисплей

Конфигуриране на настройките, свързани с екрана на дисплея.

Артикул Описание
Input Изберете източника на входен сигнал.
KVM Конфигуриране на KVM функциите за управление на два компютъра или устройства с една клавиатура и мишка.
RGB Range Ръчно задаване на обхвата на RGB или автоматично откриване.
Apply Picture Mode Задайте режим на картина (Picture mode), който да се прилага към всички източници на входен сигнал или към текущия източник на входен сигнал.
PIP/PBP

Конфигуриране на настройките, свързани с Picture-In-Picture и Picture-By-Picture.

Забележка: Функцията PIP/PBP не може да бъде активирана при получаване на HDR и FreeSync сигнали.

Система

Конфигуриране на настройките, свързани със системата.

Артикул Описание
Language Изберете желания език за OSD менюто.
Audio Конфигуриране на настройките, свързани със звука.
Audio Mode Изберете желания режим на звук (audio mode).
OSD Settings Конфигуриране на настройките, свързани с менюто On-Screen-Display.
Quick Switch Присвояване на функциите на Quick Switch към бутона Control (Управление).
Other Settings
  • Resolution Notice: Активиране/Деактивиране на информацията за разделителната способност при превключване или рестартиране на източника на екранен сигнал.
  • Input Auto Switch: Активиране/Деактивиране на автоматичното превключване към наличен източник на входен сигнал.
  • Auto Power OFF: Активиране/Деактивиране на таймера за автоматично изключване на монитора.
  • LED Indicator: Изберете типа индикатор на захранващия светодиод.
  • Type-C Compatibility: Включете тази опция, за да получите повече съвместимост с мобилни устройства.
  • HDMI Version: Изберете HDMI версията.
  • HDMI-CEC: Когато тази функция е активирана, CEC устройства като PS5, XBOX могат да включат монитора, когато се събудят, и да изключат дисплея, когато влязат в режим на готовност или изключен режим.
  • USB(A/C) Charge: Активиране/Деактивиране на функцията за зареждане на USB Type-A и Type-C.
Нулиране на всички настройки

Възстановяване на фабричните настройки по подразбиране на монитора.

Спецификации

Артикул Спецификации
Размер на панела 49-инчов
Съотношение на страните 32:9
Резолюция 5120 x 1440
LED живот 30 000 H
Стъпка на пикселите 233 x 233 um
Яркост 250 нита (Typ, SDR APL 100%)
1000 нита (Typ, HDR APL 3%)
Контрастно съотношение 1.5M:1
Цветова дълбочина 1.07B (10 Bit)
Активна област на дисплея 1196.7 (H) x 339.2 (V)
Зрителен ъгъл 178° (H)/178° (V)
Входни/Изходни терминали 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream
2 x USB 3.2 (downstream, 5V/1.5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1.2A)
1 x Жак за слушалки
Захранване AC100~240V, 50/60Hz
Консумация на енергия
  • Режим на включване: 72W
  • Режим на готовност: 0.5W
  • Режим на изключване: 0.3W
Забележка: Условията на теста следват стандартите на CEC.
Размери (Ш x В x Д) 1194.78 x 558.80 x 261.52 mm (Със стойка)
1194.78 x 372.23 x 160.51 mm (Без стойка)
Тегло 11.28 Kg (Със стойка)
8.33 Kg (Без стойка)
Температурен диапазон (работа) 0°C до 40°C

Забележка: Спецификациите подлежат на промяна без предупреждение.

Списък с поддържани времеви параметри

Списък с времеви параметри HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Поддържан списък с тайминги (PIP/PBP)

PIP PBP
Списък с тайминги HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Отстраняване на неизправности

Проблем Възможно(и) решение(я)
Няма захранване
  • Уверете се, че захранващият кабел е правилно свързан към източника на захранване и монитора.
  • Проверете кабела и щепсела, за да се уверите, че не са счупени.
  • Уверете се, че мониторът е включен.
На екрана не се появява изображение
  • Уверете се, че мониторът и компютърът са правилно свързани и двете устройства са включени.
  • Уверете се, че сте избрали правилния източник на входен сигнал.
Изображението не запълва целия екран
  • Опитайте друга настройка на Display Mode (Режим на дисплея) (съотношение на страните).
Цветовете са изкривени
  • Уверете се, че кабелът за входен сигнал е правилно свързан.
  • Конфигурирайте настройките, свързани с изображението. Вижте раздела "Picture" (Картина).
Няма звук или силата на звука е ниска
  • Уверете се, че кабелът на слушалките е правилно свързан.
  • Регулирайте нивото на звука.
  • Регулирайте настройките, свързани със звука на вашия компютър.

Забележка: Ако проблемът продължава, моля, свържете се с нашето обслужване на клиенти за допълнителна помощ.

Основна поддръжка

  • Избършете екрана с мека кърпа без власинки, за да отстраните остатъчния прах.
  • Напръскайте или нанесете почистващата течност върху мека кърпа. След това избършете внимателно екрана с влажната кърпа.

Забележка:

  • Уверете се, че кърпата е влажна, но не мокра.
  • Когато избърсвате, избягвайте да прилагате прекомерен натиск върху екрана.
  • Киселинните или абразивните почистващи препарати могат да повредят екрана.

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

Предпазни мерки за безопасност

Прочетете следните предпазни мерки за безопасност, преди да използвате монитора.

  • Използвайте само аксесоарите, които са доставени с монитора или които са препоръчани от производителя.
  • Съхранявайте пластмасовата опаковъчна торба за продукта на място, недостъпно за деца.
  • Преди да свържете монитора към електрическия контакт, се уверете, че номиналното напрежение на захранващия кабел е съвместимо със спецификацията на захранването в страната, в която се намирате.
  • Щепселът на захранващия кабел трябва да бъде свързан към правилно свързан и заземен електрически контакт.
  • Не докосвайте щепсела с мокри ръце, тъй като това може лесно да причини токов удар.
  • Поставете монитора на стабилно и добре проветриво място.
  • Не поставяйте монитора близо до източници на топлина, като електрически радиатори или пряка слънчева светлина.
  • Отворите или отворите на монитора са за вентилация. Не покривайте и не блокирайте вентилационните отвори с предмети.
  • Не използвайте монитора в близост до вода, напитки или всички видове течности. Неспазването на това може да доведе до токов удар или повреда на монитора.
  • Не забравяйте да изключите монитора от електрическия контакт преди почистване.
  • Тъй като повърхността на екрана лесно се надрасква, избягвайте да докосвате повърхността с твърди или остри предмети.
  • Използвайте мека кърпа без власинки вместо салфетка, за да избършете екрана. Можете да използвате препарат за почистване на стъкла, за да почистите монитора, ако е необходимо. Въпреки това, никога не пръскайте препарата директно върху екрана.
  • Изключете захранващия кабел, ако мониторът няма да се използва за дълъг период от време.
  • Не се опитвайте сами да разглобявате или ремонтирате монитора.

Предпазни мерки при опасност от нестабилност

Продуктът може да падне, причинявайки сериозни лични наранявания или смърт. За да предотвратите наранявания, този продукт трябва да бъде закрепен здраво към пода/стената в съответствие с инструкциите за инсталиране.
Много наранявания, особено при деца, могат да бъдат избегнати чрез вземане на прости предпазни мерки, като например:

  • ВИНАГИ използвайте стойки или методи за инсталиране, препоръчани от производителя на комплекта продукти.
  • ВИНАГИ използвайте мебели, които могат безопасно да поддържат продукта.
  • ВИНАГИ се уверявайте, че продуктът не надвисва над ръба на поддържащите мебели.
  • ВИНАГИ обучавайте децата относно опасностите от катерене по мебели, за да достигнат продукта или неговите контроли.
  • ВИНАГИ прокарвайте кабели и проводници, свързани към вашия продукт, така че да не могат да бъдат спънати, издърпани или грабнати.
  • НИКОГА не поставяйте продукт на нестабилно място.
  • НИКОГА не поставяйте продукта върху високи мебели (например шкафове или етажерки) без да закрепите както мебелите, така и продукта към подходяща опора.
  • НИКОГА не поставяйте продукта върху плат или други материали, които могат да бъдат разположени между продукта и поддържащите мебели.
  • НИКОГА не поставяйте предмети, които могат да изкушат децата да се катерят, като например играчки и дистанционни управления, върху горната част на продукта или мебелите, върху които е поставен продуктът.
  • Ако съществуващият продукт ще бъде запазен и преместен, трябва да се приложат същите съображения като посочените по-горе.
  • За да предотвратите лични наранявания или повреда на продукта, причинени от преобръщане поради земетресения или други трусове, уверете се, че сте инсталирали продукта на стабилно място и вземете мерки за предотвратяване на падане.

Препоръки за комфорт на потребителите

Мониторът използва технология Flicker-Free, която премахва видимите с просто око трептения на монитора и предпазва потребителите от напрежение и умора на очите.
Следните са някои съвети за удобно гледане на вашия монитор:

  • Осигурете минимално разстояние от 50 до 75 см (20" до 30") между очите ви и монитора.
  • Общо правило е да позиционирате монитора така, че горната част на екрана да е на или малко под височината на очите ви, когато сте седнали удобно.
  • Използвайте подходящо осветление за вида работа, която извършвате.
  • Правете редовни и чести почивки (поне за 10 минути) на всеки половин час.
  • Не забравяйте периодично да отмествате поглед от екрана на монитора и да се фокусирате върху далечен обект за поне 20 секунди по време на почивките.
  • Упражненията за очи могат да помогнат за намаляване на напрежението в очите. Повтаряйте тези упражнения често:
    1. погледнете нагоре и надолу
    2. бавно завъртете очите си
    3. движете очите си по диагонал.

Този модел е преминал Flicker Free и Low Blue Light верификация от TÜV Rheinland.
За да научите повече:
https://www.gigabyte.com/tw/Support/FAQ/4310

Информация за обслужване на GIGABYTE

Повече информация за обслужването, моля, посетете официалния уебсайт на GIGABYTE.
https://www.gigabyte.com/

Препратки

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Gigabyte AORUS CO49DQ - Ръководство за гейминг монитор

Налични езици

Свързани ръководства за Gigabyte AORUS CO49DQ

Съдържание
