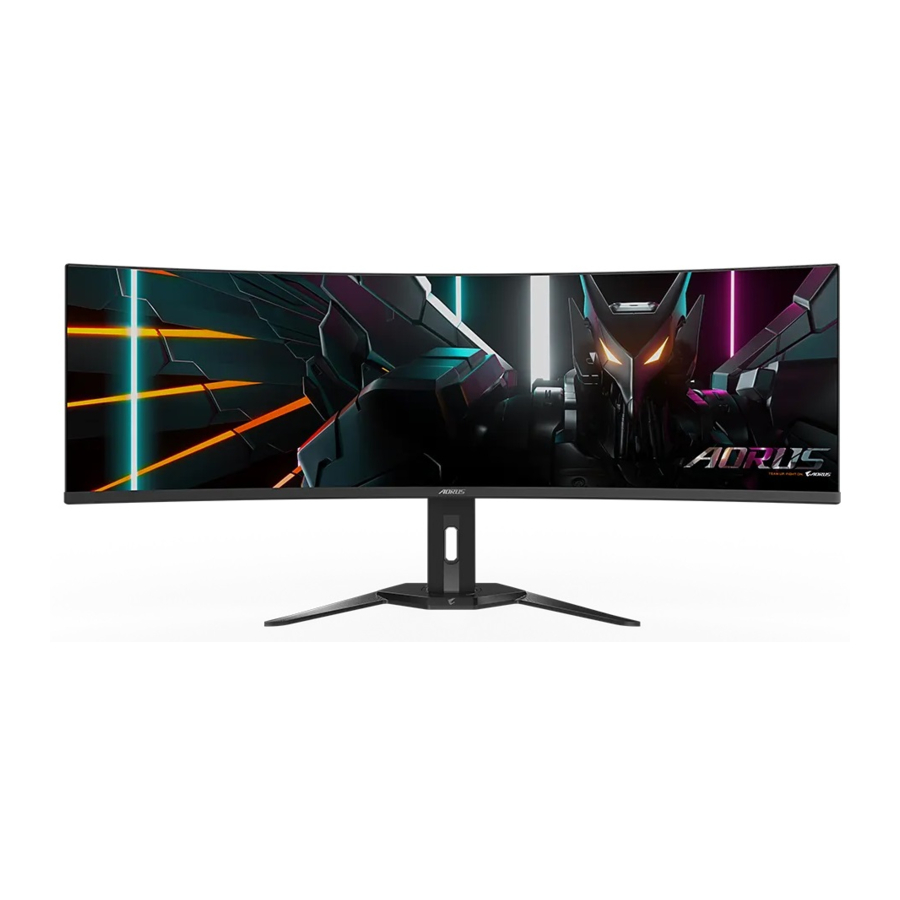

Gigabyte AORUS CO49DQ - Priručnik za monitor za igre

Sadržaj

UVOD

Sadržaj pakiranja

Sljedeće stavke dolaze s vašom kutijom za pakiranje. Ako bilo koja od njih nedostaje, obratite se svom lokalnom prodavaču.

Napomena: Sačuvajte kutiju za pakiranje i materijale za pakiranje za mogući transport monitora.

Uklanjanje zaštitne folije s zaslona pomoću jezička za odljepljivanje

Upute za korištenje jezička za odljepljivanje:

  1. Jezičak za odljepljivanje nalazi se kako je označeno crvenom strelicom na slici ispod.
    Korištenje jezička za odljepljivanje - 1. korak
  2. Uklonite zaštitnu foliju zaslona u smjeru označenom crvenom strelicom na slici ispod.
    Napomena: Kako biste spriječili oštećenje zaslona, izbjegavajte korištenje noktiju ili oštrih predmeta za odljepljivanje zaštitne folije. Umjesto toga, koristite ljepljivu traku za podizanje i uklanjanje zaštitne folije.
    Korištenje jezička za odljepljivanje - 2. korak

Pregled proizvoda

Prednji pogled
Pregled proizvoda - Prednji pogled

  1. Upravljački gumb
  2. LED za napajanje

Stražnji pogled
Pregled proizvoda - Stražnji pogled

  1. AC IN utičnica
  2. Utičnica za slušalice
  3. HDMI priključci (x2)
  4. DisplayPort
  5. USB Type-C priključak
  6. USB upstream priključak
  7. USB 3.2 priključci (x2)

Priprema monitora za montažu na zid

Napomena: Koristite samo komplet za montažu na zid kompatibilan s VESA standardom 100 x 100 mm za montiranje monitora na zid. Pogledajte upute za ugradnju koje se nalaze u kompletu s nosačem za montažu na zid. Veličina vijka za VESA montažu: M4 x 10 mm minimum.

KORIŠTENJE UREĐAJA

Uključivanje/isključivanje napajanja

Uključivanje
Uključivanje/isključivanje napajanja

  1. Spojite jedan kraj kabela za napajanje na AC IN utičnicu na stražnjoj strani monitora.
  2. Spojite drugi kraj kabela za napajanje na utičnicu za napajanje.
  3. Pritisnite Control (Upravljački) gumb za uključivanje monitora. LED za napajanje svijetlit će bijelo, što znači da je monitor spreman za korištenje.

Isključivanje
Pritisnite Control (Upravljački) gumb na 2 sekunde za isključivanje monitora.
Napomena: Kada se na zaslonu pojavi Main (Glavni) izbornik, također možete isključiti monitor pomicanjem Control (Upravljačkog) gumba prema dolje () i odabirom "Power Off" (Isključi napajanje).

Odabir izvora ulaza

  1. Pomaknite Control (Upravljački) gumb udesno () za ulazak u Input (Ulaz) izbornik.
  2. Pomaknite Control (Upravljački) gumb gore/dolje () za odabir željenog izvora ulaza. Zatim pritisnite Control (Upravljački) gumb za potvrdu.

RADNJE

Brzi izbornik

Prema zadanim postavkama, Control (Upravljačkom) gumbu dodijeljena je određena funkcija.
Napomena: Za promjenu unaprijed postavljenih funkcija, pogledajte odjeljak "Quick Switch" (Brza promjena).
Za pristup funkcijama brze promjene, učinite sljedeće:

  • Pomaknite Control (Upravljački) gumb prema gore () za ulazak u Black Equalizer (Izjednačivač crne boje) izbornik.
    Pomaknite Control (Upravljački) gumb gore/dolje () za podešavanje postavke i pritisnite Control (Upravljački) gumb za potvrdu.
  • Pomaknite Control (Upravljački) gumb prema dolje () za ulazak u Picture Mode (Način slike) izbornik.
    Pomaknite Control (Upravljački) gumb gore/dolje () za odabir željene opcije i pritisnite Control (Upravljački) gumb za potvrdu.
  • Pomaknite Control (Upravljački) gumb ulijevo () za ulazak u Audio Mode (Način zvuka) izbornik.
    Pomaknite Control (Upravljački) gumb gore/dolje () za odabir željene opcije i pritisnite Control (Upravljački) gumb za potvrdu.
  • Pomaknite Control (Upravljački) gumb udesno () za ulazak u Input (Ulaz) izbornik. Pogledajte odjeljak "Selecting the Input Source" (Odabir izvora ulaza).

Napomena: Za zatvaranje izbornika brze promjene, pomaknite Control (Upravljački) gumb ulijevo ().

Vodič za funkcijske tipke

  • Pritisnite Control (Upravljački) gumb za prikaz glavnog izbornika.
    Pregled funkcijskih tipki
    Zatim koristite Control (Upravljački) gumb za odabir stranice funkcija i konfiguriranje povezanih postavki.

OLED Care

  • Kada se na zaslonu pojavi Main (Glavni) izbornik, pomaknite Control (Upravljački) gumb ulijevo () za ulazak u OLED Care (OLED njega) izbornik.
  • Care+: Integrirajte postavke OLED njege za optimalnu zaštitu ili odaberite prilagodbu vlastitih.
  • Usage Time: (Vrijeme korištenja:) Prikazuje akumulirano vrijeme korištenja zaslona.
  • Pixel Clean: (Čišćenje piksela:) Kada se monitor koristi više od 4 sata, preporučuje se pokretanje ovog postupka za čišćenje i osvježavanje OLED zaslona s kompenzacijom piksela.
  • Static Control: (Statička kontrola:) Smanjuje svjetlinu zaslona kada slika ostane statična.
  • Pixel Shift: (Pomicanje piksela:) Pomiče sadržaj zaslona za piksele kako bi se spriječilo zadržavanje statične slike.
  • APL Stabilize: (Stabilizacija APL:) Prilagođava svjetlinu zaslona za stabilizaciju prosječne razine slike (Average Picture Level - APL).
  • Sub-Logo Dim: (Prigušivanje pod-logotipa:) Smanjite svjetlinu programske trake i statičnih logotipa kako biste spriječili zadržavanje slike.

Game Assist

  • Kada se na zaslonu pojavi Main (Glavni) izbornik, pomaknite Control (Upravljački) gumb udesno () za ulazak u Game Assist (Pomoć za igre) izbornik.
  • GAME INFO: (INFO O IGRICI:) Omogućite/onemogućite informacije o igranju prikazane na zaslonu.
  • Crosshair: (Ciljnik:) Odaberite vrstu ciljnika za pomoć pri ciljanju.
  • Dashboard: (Nadzorna ploča:) Omogućite/onemogućite informacije o sustavu računala prikazane na zaslonu.
    Napomena: Potrebna je službena instalacija softvera i USB veza između monitora i računala.
  • Display Alignment: (Poravnanje zaslona:) Prikažite linije za poravnanje kako biste pomogli u postavkama više monitora.

Konfiguriranje postavki uređaja
Kada se na zaslonu pojavi Main (Glavni) izbornik, pomaknite Control (Upravljački) gumb prema gore () za ulazak u Settings (Postavke) izbornik.

Igranje

Konfigurirajte postavke vezane uz igru.

Stavka Opis
Black Equalizer Prilagodite vidljivost tamnih područja na slici kako biste poboljšali detalje i poboljšali vidljivost u tamnim scenama.
Super Resolution Poboljšajte ukupnu kvalitetu slike kako biste osigurali oštrije detaljne vizuale.
Display Mode Odaberite omjer slike zaslona.
Napomena: Ova opcija nije kompatibilna s AMD FreeSync Premium Pro i PIP/PBP funkcijama.
AMD FreeSync Premium Pro Kada je ova funkcija omogućena, uklanja kašnjenje i kidanje zaslona tijekom igranja igara.
Slika

Konfigurirajte postavke vezane uz sliku.

Stavka Opis
Picture Odaberite različite unaprijed definirane postavke za optimizaciju vizualne prezentacije na temelju vrste sadržaja ili prilagodite osobne preferencije.
Zaslon

Konfigurirajte postavke vezane uz zaslon.

Stavka Opis
Input Odaberite izvor ulaza.
KVM Konfigurirajte KVM funkcije za upravljanje dvama računalima ili uređajima s jednom tipkovnicom i mišem.
RGB Range Ručno postavite raspon RGB ili automatsko otkrivanje.
Apply Picture Mode Postavite način slike za primjenu na sve izvore ulaza ili na trenutni izvor ulaza.
PIP/PBP

Konfigurirajte postavke vezane uz sliku u slici i sliku pored slike.

Napomena: PIP/PBP funkcija ne može se omogućiti prilikom primanja HDR i FreeSync signala.

Sustav

Konfigurirajte postavke vezane uz sustav.

Stavka Opis
Language Odaberite željeni jezik za OSD izbornik.
Audio Konfigurirajte postavke vezane uz zvuk.
Audio Mode Odaberite željeni način zvuka.
OSD Settings Konfigurirajte postavke vezane uz izbornik na zaslonu (On-Screen-Display).
Quick Switch Dodijelite funkcije brze promjene Control (Upravljačkom) gumbu.
Other Settings
  • Resolution Notice: (Obavijest o rezoluciji:) Omogućite/onemogućite informacije o rezoluciji prilikom prebacivanja ili ponovnog pokretanja izvora signala zaslona.
  • Input Auto Switch: (Automatsko prebacivanje ulaza:) Omogućite/onemogućite automatsko prebacivanje na dostupni izvor ulaza.
  • Auto Power OFF: (Automatsko isključivanje napajanja:) Omogućite/onemogućite mjerač vremena za automatsko isključivanje monitora.
  • LED Indicator: (LED indikator:) Odaberite vrstu indikatora LED za napajanje.
  • Type-C Compatibility: (Kompatibilnost Type-C:) Uključite ovu opciju za veću kompatibilnost mobilnih uređaja.
  • HDMI Version: (HDMI verzija:) Odaberite HDMI verziju.
  • HDMI-CEC: Kada je ova funkcija omogućena, CEC uređaji kao što su PS5, XBOX mogu uključiti monitor kada se probude i isključiti zaslon kada uđu u stanje čekanja ili isključeni način rada.
  • USB(A/C) Charge: (USB(A/C) punjenje:) Omogućite/onemogućite funkciju punjenja USB Type-A i Type-C.
Vrati sve na tvorničke postavke

Vratite monitor na tvorničke zadane postavke.

Specifikacije

Stavka Specifikacije
Veličina panela 49 inča
Omjer slike 32:9
Rezolucija 5120 x 1440
LED vijek trajanja 30.000 H
Razmak piksela 233 x 233 um
Svjetlina 250 nita (tipično, SDR APL 100%)
1000 nita (tipično, HDR APL 3%)
Omjer kontrasta 1.5M:1
Dubina boje 1.07B (10 bita)
Aktivno područje prikaza 1196.7 (V) x 339.2 (O)
Kut gledanja 178° (V)/178° (O)
Ulazni/izlazni terminali 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream
2 x USB 3.2 (downstream, 5V/1.5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1.2A)
1 x Slušalice
Napajanje AC100~240V, 50/60Hz
Potrošnja energije
  • Uključeni način rada: 72W
  • Stanje čekanja: 0.5W
  • Isključeni način rada: 0.3W
Napomena: Uvjeti ispitivanja slijede CEC standarde.
Dimenzije (Š x V x D) 1194.78 x 558.80 x 261.52 mm (s postoljem)
1194.78 x 372.23 x 160.51 mm (bez postolja)
Težina 11.28 kg (s postoljem)
8.33 kg (bez postolja)
Raspon temperature (rad) 0°C do 40°C

Napomena: Specifikacije se mogu promijeniti bez prethodne najave.

Popis podržanih vremena

Popis vremena HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Popis podržanih vremena (PIP/PBP)

PIP PBP
Popis vremena HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Rješavanje problema

Problem Moguće rješenje(a)
Nema napajanja
  • Provjerite je li kabel za napajanje ispravno spojen na izvor napajanja i monitor.
  • Provjerite kabel i utikač kako biste bili sigurni da nisu pokvareni.
  • Provjerite je li monitor uključen.
Na zaslonu se ne prikazuje slika
  • Provjerite jesu li monitor i računalo ispravno povezani i jesu li oba uređaja uključena.
  • Provjerite jeste li odabrali ispravan izvor ulaza.
Slika ne ispunjava cijeli zaslon
  • Pokušajte s različitim postavkama Načina prikaza (omjer slike).
Boje su izobličene
  • Provjerite je li kabel ulaznog signala ispravno spojen.
  • Konfigurirajte postavke povezane sa slikom. Pogledajte odjeljak "Slika".
Nema zvuka ili je glasnoća niska
  • Provjerite je li kabel slušalica ispravno spojen.
  • Podesite razinu glasnoće.
  • Podesite postavke zvuka na računalu.

Napomena: Ako se problem nastavi, obratite se našoj službi za korisnike za daljnju pomoć.

Osnovna njega

  • Obrišite zaslon mekom krpom koja ne ostavlja dlačice kako biste uklonili zaostalu prašinu.
  • Raspršite ili nanesite tekućinu za čišćenje na mekanu krpu. Zatim nježno obrišite zaslon vlažnom krpom.

Napomena:

  • Provjerite je li krpa vlažna, ali ne i mokra.
  • Prilikom brisanja izbjegavajte pretjerani pritisak na zaslon.
  • Kisela ili abrazivna sredstva za čišćenje mogu oštetiti zaslon.

SIGURNOSNE INFORMACIJE

Sigurnosne mjere opreza

Prije uporabe monitora pročitajte sljedeće sigurnosne mjere opreza.

  • Koristite samo dodatnu opremu koja je isporučena s monitorom ili onu koju preporučuje proizvođač.
  • Držite plastičnu vrećicu za pakiranje proizvoda na mjestu koje djeca ne mogu dohvatiti.
  • Prije spajanja monitora na utičnicu provjerite je li nazivni napon kabela za napajanje kompatibilan sa specifikacijom napajanja u zemlji u kojoj se nalazite.
  • Utikač kabela za napajanje mora biti spojen na pravilno ožičenu i uzemljenu utičnicu.
  • Ne dirajte utikač mokrim rukama jer to može lako uzrokovati strujni udar.
  • Postavite monitor na stabilno i dobro prozračeno mjesto.
  • Ne postavljajte monitor u blizini izvora topline, kao što su električni radijatori ili izravna sunčeva svjetlost.
  • Rupe ili otvori na monitoru služe za ventilaciju. Ne prekrivajte i ne blokirajte otvore za ventilaciju nikakvim predmetima.
  • Ne koristite monitor u blizini vode, pića ili svih vrsta tekućina. Ako to ne učinite, može doći do strujnog udara ili oštećenja monitora.
  • Prije čišćenja obavezno isključite monitor iz utičnice.
  • Budući da se površina zaslona lako ogrebe, izbjegavajte dodirivanje površine bilo kakvim tvrdim ili oštrim predmetom.
  • Koristite meku krpu koja ne ostavlja dlačice umjesto maramice za brisanje zaslona. Po potrebi možete koristiti sredstvo za čišćenje stakla za čišćenje monitora. Međutim, nikada ne prskajte sredstvo za čišćenje izravno na zaslon.
  • Isključite kabel za napajanje ako se monitor ne koristi dulje vrijeme.
  • Ne pokušavajte sami rastaviti ili popraviti monitor.

Mjere opreza za opasnost od stabilnosti

Proizvod može pasti, uzrokujući ozbiljne ozljede ili smrt. Kako biste spriječili ozljede, ovaj proizvod mora biti sigurno pričvršćen za pod/zid u skladu s uputama za ugradnju.
Mnoge se ozljede, osobito one kod djece, mogu izbjeći poduzimanjem jednostavnih mjera opreza kao što su:

  • UVIJEK koristite stalke ili metode ugradnje koje preporučuje proizvođač seta proizvoda.
  • UVIJEK koristite namještaj koji može sigurno poduprijeti proizvod.
  • UVIJEK provjerite da proizvod ne visi preko ruba potpornog namještaja.
  • UVIJEK educirajte djecu o opasnostima penjanja po namještaju kako bi došli do proizvoda ili njegovih kontrola.
  • UVIJEK provucite kablove i žice spojene na vaš proizvod tako da se o njih ne može spotaknuti, povući ili zgrabiti.
  • NIKADA ne postavljajte proizvod na nestabilno mjesto.
  • NIKADA ne postavljajte proizvod na visoki namještaj (na primjer, ormare ili police za knjige) bez pričvršćivanja i namještaja i proizvoda na odgovarajuću potporu.
  • NIKADA ne postavljajte proizvod na tkaninu ili druge materijale koji se mogu nalaziti između proizvoda i potpornog namještaja.
  • NIKADA ne postavljajte predmete koji bi mogli iskušati djecu da se popnu, kao što su igračke i daljinski upravljači, na vrh proizvoda ili namještaja na koji je proizvod postavljen.
  • Ako će se postojeći proizvod zadržati i premjestiti, treba primijeniti iste gore navedene odredbe.
  • Kako biste spriječili ozljede ili oštećenje proizvoda uzrokovano prevrtanjem zbog potresa ili drugih udara, obavezno instalirajte proizvod na stabilno mjesto i poduzmite mjere za sprječavanje pada.

Preporuke za udobnost korisnika

Monitor koristi tehnologiju bez treperenja koja uklanja treperenje monitora vidljivo oku i sprječava da korisnici pate od naprezanja i umora očiju.
Slijedi nekoliko savjeta za ugodno gledanje monitora:

  • Ostavite minimalnu udaljenost od 50 do 75 cm (20" do 30") između očiju i monitora.
  • Opća smjernica je postaviti monitor tako da vrh zaslona bude u razini ili malo ispod visine vaših očiju kada udobno sjedite.
  • Koristite odgovarajuću rasvjetu za vrstu posla koji obavljate.
  • Pravite redovite i česte pauze (barem 10 minuta) svakih pola sata.
  • Obavezno povremeno skrenite pogled sa zaslona monitora i usredotočite se na udaljeni objekt barem 20 sekundi tijekom pauza.
  • Vježbe za oči mogu pomoći u smanjenju naprezanja očiju. Ponavljajte ove vježbe često:
    1. pogledajte gore i dolje
    2. polako zakrenite oko
    3. pomaknite oči dijagonalno.

Ovaj model je prošao provjeru bez treperenja i niskog plavog svjetla od strane TÜV Rheinland.
Kako biste saznali više:
https://www.gigabyte.com/tw/Support/FAQ/4310

Informacije o servisu GIGABYTE

Više informacija o servisu potražite na službenoj web stranici GIGABYTE.
https://www.gigabyte.com/

Reference

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Gigabyte AORUS CO49DQ - Priručnik za monitor za igre

Dostupni jezici

Povezani priručnici za Gigabyte AORUS CO49DQ

Sadržaj
