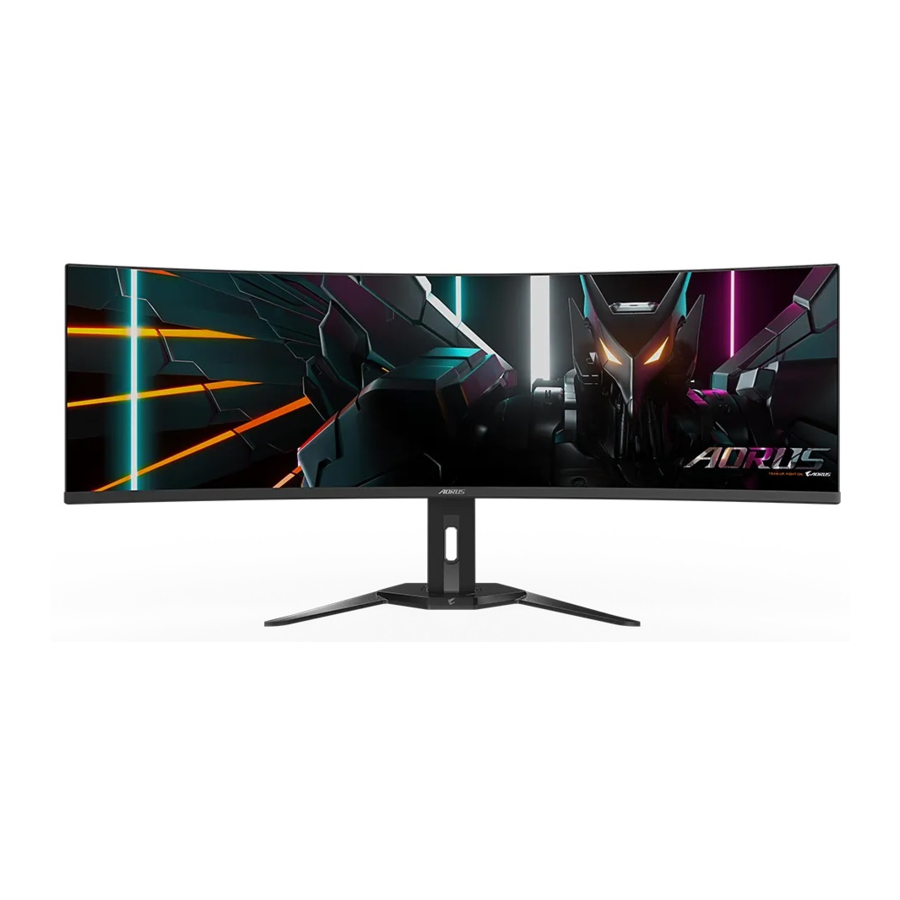

Gigabyte AORUS CO49DQ – Gaming Monitor kézikönyv

Tartalom

BEVEZETÉS

A csomag tartalma

A következő elemek találhatók a csomagolódobozban. Ha valamelyik hiányzik, lépjen kapcsolatba a helyi forgalmazóval.

Megjegyzés: Kérjük, őrizze meg a csomagolódobozt és a csomagolóanyagokat a monitor esetleges szállításához.

A képernyővédő fólia lehúzása a lehúzófül segítségével

Útmutató a lehúzófül használatához:

  1. A lehúzófül az alábbi képen látható piros nyíl által jelzett helyen található.
    A lehúzófül használata - 1. lépés
  2. Távolítsa el a képernyővédő fóliát az alábbi képen látható piros nyíl által jelzett irányban.
    Megjegyzés: A képernyő károsodásának elkerülése érdekében kérjük, kerülje a körmök vagy bármilyen éles tárgy használatát a védőfólia lehúzásához. Ehelyett használjon ragasztószalagot a védőfólia felemeléséhez és eltávolításához.
    A lehúzófül használata - 2. lépés

Termékáttekintés

Elölnézet
Termékáttekintés – elölnézet

  1. Vezérlőgomb
  2. Tápellátás LED

Hátulnézet
Termékáttekintés – hátulnézet

  1. AC IN jack
  2. Fejhallgató jack
  3. HDMI-portok (x2)
  4. DisplayPort
  5. USB Type-C port
  6. USB upstream port
  7. USB 3.2 portok (x2)

A monitor előkészítése falra szereléshez

Megjegyzés: A monitor falra szereléséhez csak 100 x 100 mm-es VESA-kompatibilis fali tartókészletet használjon. Lásd a fali tartókonzol készlethez mellékelt telepítési útmutatót. VESA rögzítőcsavar mérete: M4 x 10 mm minimum.

AZ ESZKÖZ HASZNÁLATA

A tápellátás be-/kikapcsolása

Bekapcsolás
A tápellátás be-/kikapcsolása

  1. Csatlakoztassa a tápkábel egyik végét a monitor hátulján található AC IN jack csatlakozóhoz.
  2. Csatlakoztassa a tápkábel másik végét egy fali aljzathoz.
  3. Nyomja meg a Control (Vezérlés) gombot a monitor bekapcsolásához. A tápellátás LED fehér fénnyel világít, jelezve, hogy a monitor használatra kész.

Kikapcsolás
Nyomja meg a Control (Vezérlés) gombot 2 másodpercig a monitor kikapcsolásához.
Megjegyzés: Amikor a Main (Fő) menü megjelenik a képernyőn, a monitort is kikapcsolhatja a Control (Vezérlés) gomb lefelé () mozgatásával és a „Power Off” (Kikapcsolás) kiválasztásával.

A bemeneti forrás kiválasztása

  1. Mozgassa a Control (Vezérlés) gombot jobbra () az Input (Bemenet) menübe való belépéshez.
  2. Mozgassa a Control (Vezérlés) gombot fel/le () a kívánt bemeneti forrás kiválasztásához. Ezután nyomja meg a Control (Vezérlés) gombot a megerősítéshez.

MŰVELETEK

Gyorsmenü

Alapértelmezés szerint a Control (Vezérlés) gombhoz egy adott funkció van hozzárendelve.
Megjegyzés: Az előre beállított funkciók megváltoztatásához lásd a „Quick Switch” (Gyorsváltás) részt.
A Gyorsváltás funkciók eléréséhez tegye a következőket:

  • Mozgassa a Control (Vezérlés) gombot felfelé () a Black Equalizer (Fekete kiegyenlítő) menübe való belépéshez.
    Mozgassa a Control (Vezérlés) gombot fel/le () a beállítás módosításához, és nyomja meg a Control (Vezérlés) gombot a megerősítéshez.
  • Mozgassa a Control (Vezérlés) gombot lefelé () a Picture Mode (Képmód) menübe való belépéshez.
    Mozgassa a Control (Vezérlés) gombot fel/le () a kívánt opció kiválasztásához, és nyomja meg a Control (Vezérlés) gombot a megerősítéshez.
  • Mozgassa a Control (Vezérlés) gombot balra () az Audio Mode (Hangmód) menübe való belépéshez.
    Mozgassa a Control (Vezérlés) gombot fel/le () a kívánt opció kiválasztásához, és nyomja meg a Control (Vezérlés) gombot a megerősítéshez.
  • Mozgassa a Control (Vezérlés) gombot jobbra () az Input (Bemenet) menübe való belépéshez. Lásd a „A bemeneti forrás kiválasztása” című részt.

Megjegyzés: A Gyorsváltás menü bezárásához mozgassa a Control (Vezérlés) gombot balra ().

Funkciógomb-útmutató

  • Nyomja meg a Control (Vezérlés) gombot a Főmenü megjelenítéséhez.
    Funkciógomb áttekintése
    Ezután használja a Control (Vezérlés) gombot egy funkcióoldal kiválasztásához és a kapcsolódó beállítások konfigurálásához.

OLED-védelem

  • Amikor a Main (Fő) menü megjelenik a képernyőn, mozgassa a Control (Vezérlés) gombot balra () az OLED Care (OLED-védelem) menübe való belépéshez.
  • Care+: Integrálja az OLED Care beállításait az optimális védelem érdekében, vagy válassza ki a saját testreszabását.
  • Usage Time: (Használati idő:) Megmutatja a képernyő összesített használati idejét.
  • Pixel Clean: (Pixel tisztítás:) Ha a monitort több mint 4 órán át használják, ajánlott elindítani ezt a folyamatot a képpontkompenzációs OLED-képernyő tisztításához és frissítéséhez.
  • Static Control: (Statikus vezérlés:) Csökkenti a képernyő fényerejét, ha a kép statikus marad.
  • Pixel Shift: (Pixel eltolás:) Eltolja a képernyő tartalmát képpontokkal a statikus képmegőrzés megakadályozása érdekében.
  • APL Stabilize: (APL stabilizálás:) Beállítja a képernyő fényerejét az átlagos képszint (APL) stabilizálása érdekében.
  • Sub-Logo Dim: (Al-logó halványítás:) Csökkenti a tálca és a statikus logók fényerejét a képmegőrzés megakadályozása érdekében.

Játéksegéd

  • Amikor a Main (Fő) menü megjelenik a képernyőn, mozgassa a Control (Vezérlés) gombot jobbra () a Game Assist (Játéksegéd) menübe való belépéshez.
  • GAME INFO: (JÁTÉK INFÓ:) Engedélyezi/letiltja a játék információinak megjelenítését a képernyőn.
  • Crosshair: (Célkereszt:) Válassza ki a célzáshoz használandó célkereszt típusát.
  • Dashboard: (Műszerfal:) Engedélyezi/letiltja a PC rendszerinformációinak megjelenítését a képernyőn.
    Megjegyzés: Hivatalos szoftvertelepítés és USB-kapcsolat szükséges a monitor és a PC között.
  • Display Alignment: (Kijelző igazítása:) Megjeleníti az igazítási vonalakat a többmonitoros beállításokhoz.

Az eszközbeállítások konfigurálása
Amikor a Main (Fő) menü megjelenik a képernyőn, mozgassa a Control (Vezérlés) gombot felfelé () a Settings (Beállítások) menübe való belépéshez.

Játék

Konfigurálja a játékkal kapcsolatos beállításokat.

Elem Leírás
Black Equalizer Állítsa be a sötét területek láthatóságát a képen a részletek kiemelése és a sötét jelenetekben való láthatóság javítása érdekében.
Super Resolution Javítsa a teljes képminőséget, hogy élesebb, részletesebb képeket biztosítson.
Display Mode Válassza ki a képernyő képarányát.
Megjegyzés: Ez az opció nem kompatibilis az AMD FreeSync Premium Pro és a PIP/PBP funkciókkal.
AMD FreeSync Premium Pro Ha ez a funkció engedélyezve van, kiküszöböli a képernyő késését és szakadozását játék közben.
Kép

Konfigurálja a képpel kapcsolatos beállításokat.

Elem Leírás
Picture Válasszon különböző előre definiált beállításokat a vizuális megjelenítés optimalizálásához a tartalomtípus alapján, vagy szabja testre a személyes preferenciáit.
Kijelző

Konfigurálja a kijelző képernyőjével kapcsolatos beállításokat.

Elem Leírás
Input Válassza ki a bemeneti forrást.
KVM Konfigurálja a KVM funkciókat két számítógép vagy eszköz vezérléséhez egyetlen billentyűzettel és egérrel.
RGB Range Manuálisan állítsa be az RGB tartományt, vagy automatikusan érzékelje.
Apply Picture Mode Állítsa be a Képmódot úgy, hogy az összes bemeneti forrásra vagy az aktuális bemeneti forrásra vonatkozzon.
PIP/PBP

Konfigurálja a Picture-In-Picture és Picture-By-Picture kapcsolódó beállításokat.

Megjegyzés: A PIP/PBP funkció nem engedélyezhető HDR- és FreeSync-jelek fogadásakor.

Rendszer

Konfigurálja a rendszerrel kapcsolatos beállításokat.

Elem Leírás
Language Válassza ki a kívánt nyelvet az OSD-menühöz.
Audio Konfigurálja a hanggal kapcsolatos beállításokat.
Audio Mode Válassza ki a kívánt hangmódot.
OSD Settings Konfigurálja a képernyőn megjelenő menüvel kapcsolatos beállításokat.
Quick Switch Rendelje hozzá a Gyorsváltás funkcióit a Control (Vezérlés) gombhoz.
Other Settings
  • Resolution Notice: (Felbontás értesítés:) Engedélyezi/letiltja a felbontási információkat a képernyőjel forrásának váltásakor vagy újraindításakor.
  • Input Auto Switch: (Bemenet automatikus váltása:) Engedélyezi/letiltja az automatikus váltást egy elérhető bemeneti forrásra.
  • Auto Power OFF: (Automatikus kikapcsolás:) Engedélyezi/letiltja az időzítőt a monitor automatikus kikapcsolásához.
  • LED Indicator: (LED-jelző:) Válassza ki a tápellátás LED-jének jelzőtípusát.
  • Type-C Compatibility: (Type-C kompatibilitás:) Kapcsolja BE ezt az opciót a több mobil eszköz kompatibilitásához.
  • HDMI Version: (HDMI-verzió:) Válassza ki a HDMI-verziót.
  • HDMI-CEC: Ha ez a funkció engedélyezve van, a CEC-eszközök, mint például a PS5, XBOX bekapcsolhatják a monitort, amikor felébrednek, és kikapcsolhatják a kijelzőt, amikor készenléti vagy kikapcsolt módba lépnek.
  • USB(A/C) Charge: (USB(A/C) töltés:) Engedélyezi/letiltja az USB Type-A és Type-C töltési funkciót.
Összes beállítás visszaállítása

Állítsa vissza a monitort a gyári alapbeállításokra.

Specifikációk

Elem Specifikációk
Panelméret 49 hüvelyk
Képarány 32:9
Felbontás 5120 x 1440
LED élettartam 30 000 óra
Pixelméret 233 x 233 um
Fényerő 250 nit (Typ, SDR APL 100%)
1000 nit (Typ, HDR APL 3%)
Kontrasztarány 1,5 M:1
Színmélység 1,07B (10 bit)
Aktív kijelzőterület 1196,7 (H) x 339,2 (V)
Látószög 178° (H)/178° (V)
Bemeneti/kimeneti csatlakozók 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream
2 x USB 3.2 (downstream, 5V/1.5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1.2A)
1 x Fejhallgató
Tápellátás AC100~240V, 50/60Hz
Energiafogyasztás
  • Bekapcsolt mód: 72W
  • Készenlét: 0,5W
  • Kikapcsolt mód: 0,3W
Megjegyzés: A tesztelési körülmények megfelelnek a CEC-szabványoknak.
Méretek (Sz x Ma x Mé) 1194,78 x 558,80 x 261,52 mm (állvánnyal)
1194,78 x 372,23 x 160,51 mm (állvány nélkül)
Súly 11,28 kg (állvánnyal)
8,33 kg (állvány nélkül)
Hőmérsékleti tartomány (üzem) 0°C és 40°C között

Megjegyzés: A műszaki adatok előzetes értesítés nélkül változhatnak.

Támogatott időzítési lista

Időzítési lista HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Támogatott időzítési lista (PIP/PBP)

PIP PBP
Időzítési lista HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Hibaelhárítás

Probléma Lehetséges megoldás(ok)
Nincs áram
  • Győződjön meg arról, hogy a tápkábel megfelelően van csatlakoztatva az áramforráshoz és a monitorhoz.
  • Ellenőrizze a kábelt és a csatlakozót, hogy nincsenek-e eltörve.
  • Győződjön meg arról, hogy a monitor be van kapcsolva.
Nem jelenik meg kép a képernyőn
  • Győződjön meg arról, hogy a monitor és a számítógép megfelelően van csatlakoztatva, és mindkét eszköz be van kapcsolva.
  • Győződjön meg arról, hogy a megfelelő bemeneti forrást választotta ki.
A kép nem tölti ki a teljes képernyőt
  • Próbáljon ki egy másik Display Mode (képarány) beállítást.
A színek torzak
  • Győződjön meg arról, hogy a bemeneti jelkábel megfelelően van csatlakoztatva.
  • Konfigurálja a képpel kapcsolatos beállításokat. Lásd a "Kép" részt.
Nincs hang vagy a hangerő alacsony
  • Győződjön meg arról, hogy a fejhallgató kábele megfelelően van csatlakoztatva.
  • Állítsa be a hangerőt.
  • Állítsa be a számítógép hanggal kapcsolatos beállításait.

Megjegyzés: Ha a probléma továbbra is fennáll, további segítségért forduljon ügyfélszolgálatunkhoz.

Alapvető karbantartás

  • Törölje le a képernyőt egy puha, szöszmentes kendővel, hogy eltávolítsa a maradék port.
  • Fújja vagy vigye fel a tisztítófolyadékot egy puha kendőre. Ezután óvatosan törölje le a képernyőt a nedves kendővel.

Megjegyzés:

  • Győződjön meg arról, hogy a kendő nedves, de nem vizes.
  • Törlés közben kerülje a túlzott nyomást a képernyőre.
  • A savas vagy súroló hatású tisztítószerek károsíthatják a képernyőt.

BIZTONSÁGI INFORMÁCIÓK

Biztonsági óvintézkedések

A monitor használata előtt olvassa el a következő biztonsági óvintézkedéseket.

  • Csak a monitorhoz mellékelt vagy a gyártó által ajánlott tartozékokat használja.
  • Tartsa a termék műanyag csomagolótasakját olyan helyen, amely gyermekek számára nem elérhető.
  • Mielőtt a monitort a konnektorhoz csatlakoztatná, győződjön meg arról, hogy a tápkábel feszültségértéke kompatibilis azzal az országban érvényes tápellátási előírásokkal, ahol tartózkodik.
  • A tápkábel csatlakozóját megfelelően bekötött és földelt konnektorhoz kell csatlakoztatni.
  • Ne érintse meg a csatlakozót nedves kézzel, mert könnyen áramütést okozhat.
  • Helyezze a monitort stabil és jól szellőző helyre.
  • Ne helyezze a monitort hőforrások, például elektromos radiátorok vagy közvetlen napfény közelébe.
  • A monitoron lévő lyukak vagy nyílások szellőzésre szolgálnak. Ne takarja le és ne zárja el a szellőzőnyílásokat semmilyen tárggyal.
  • Ne használja a monitort víz, italok vagy bármilyen folyadék közelében. Ennek elmulasztása áramütést vagy a monitor károsodását okozhatja.
  • Tisztítás előtt feltétlenül húzza ki a monitort a konnektorból.
  • Mivel a képernyő felülete könnyen karcolódik, kerülje a felület érintését bármilyen kemény vagy éles tárggyal.
  • A képernyő törléséhez használjon puha, szöszmentes kendőt papír zsebkendő helyett. Szükség esetén használhat üvegtisztítót a monitor tisztításához. Azonban soha ne fújja a tisztítószert közvetlenül a képernyőre.
  • Húzza ki a tápkábelt, ha a monitort hosszabb ideig nem használja.
  • Ne kísérelje meg saját maga szétszerelni vagy megjavítani a monitort.

Stabilitási veszélyre vonatkozó óvintézkedések

A termék leeshet, ami súlyos személyi sérülést vagy halált okozhat. A sérülések elkerülése érdekében ezt a terméket a telepítési útmutató szerint biztonságosan rögzíteni kell a padlóhoz/falhoz.
Sok sérülés, különösen a gyermekeknél, elkerülhető egyszerű óvintézkedésekkel, például:

  • MINDIG a termék gyártója által ajánlott állványokat vagy telepítési módszereket használja.
  • MINDIG olyan bútort használjon, amely biztonságosan megtámasztja a terméket.
  • MINDIG győződjön meg arról, hogy a termék nem lóg túl a tartóbútor szélén.
  • MINDIG tájékoztassa a gyermekeket a bútorokra mászás veszélyeiről, hogy elérjék a terméket vagy annak kezelőszerveit.
  • MINDIG úgy vezesse el a termékhez csatlakoztatott vezetékeket és kábeleket, hogy ne lehessen bennük megbotlani, meghúzni vagy megragadni őket.
  • SOHA ne helyezzen terméket instabil helyre.
  • SOHA ne helyezze a terméket magas bútorokra (például szekrényekre vagy könyvespolcokra) anélkül, hogy a bútort és a terméket egyaránt megfelelő támasztékhoz rögzítené.
  • SOHA ne helyezze a terméket szövetre vagy más anyagokra, amelyek a termék és a tartóbútor között helyezkedhetnek el.
  • SOHA ne helyezzen olyan tárgyakat a termék tetejére vagy a bútorra, amelyre a terméket helyezték, amelyek kísértést okozhatnak a gyermekeknek a mászásra, például játékokat és távirányítókat.
  • Ha a meglévő terméket megtartják és áthelyezik, ugyanazokat a szempontokat kell alkalmazni, mint fentebb.
  • A személyi sérülések vagy a termék károsodásának megelőzése érdekében, amelyet földrengések vagy más lökések okozta felborulás okoz, ügyeljen arra, hogy a terméket stabil helyre telepítse, és tegyen intézkedéseket az esés megakadályozására.

Felhasználói kényelmi ajánlások

A monitor Flicker-Free technológiát alkalmaz, amely megszünteti a szemmel látható monitor villódzását, és megakadályozza, hogy a felhasználók szemfáradtságot és fáradtságot szenvedjenek.
Az alábbiakban néhány tipp található a monitor kényelmes megtekintéséhez:

  • Tartson legalább 50-75 cm (20"-30") távolságot a szeme és a monitor között.
  • Általános irányelvként helyezze el a monitort úgy, hogy a képernyő teteje kényelmes ülésben a szemmagasságában vagy valamivel alatta legyen.
  • Használjon megfelelő világítást az elvégzendő munkához.
  • Tartson rendszeres és gyakori szüneteket (legalább 10 percig) minden fél órában.
  • Ügyeljen arra, hogy rendszeresen nézzen el a monitor képernyőjéről, és a szünetek alatt legalább 20 másodpercig egy távoli tárgyra összpontosítson.
  • A szemek tornáztatása segíthet csökkenteni a szemfáradtságot. Gyakran ismételje meg ezeket a gyakorlatokat:
    1. nézzen fel és le
    2. lassan görgesse a szemét
    3. mozgassa a szemét átlósan.

Ez a modell megfelelt a TÜV Rheinland Flicker Free és Low Blue Light tanúsítványának.
További információ: https://www.gigabyte.com/tw/Support/FAQ/4310

GIGABYTE szerviz információk

További szerviz információkért látogasson el a GIGABYTE hivatalos weboldalára.
https://www.gigabyte.com/

Hivatkozások

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Gigabyte AORUS CO49DQ – Gaming Monitor kézikönyv letöltése

Elérhető nyelvek

Kapcsolódó kézikönyvek: Gigabyte AORUS CO49DQ

Tartalomjegyzék
