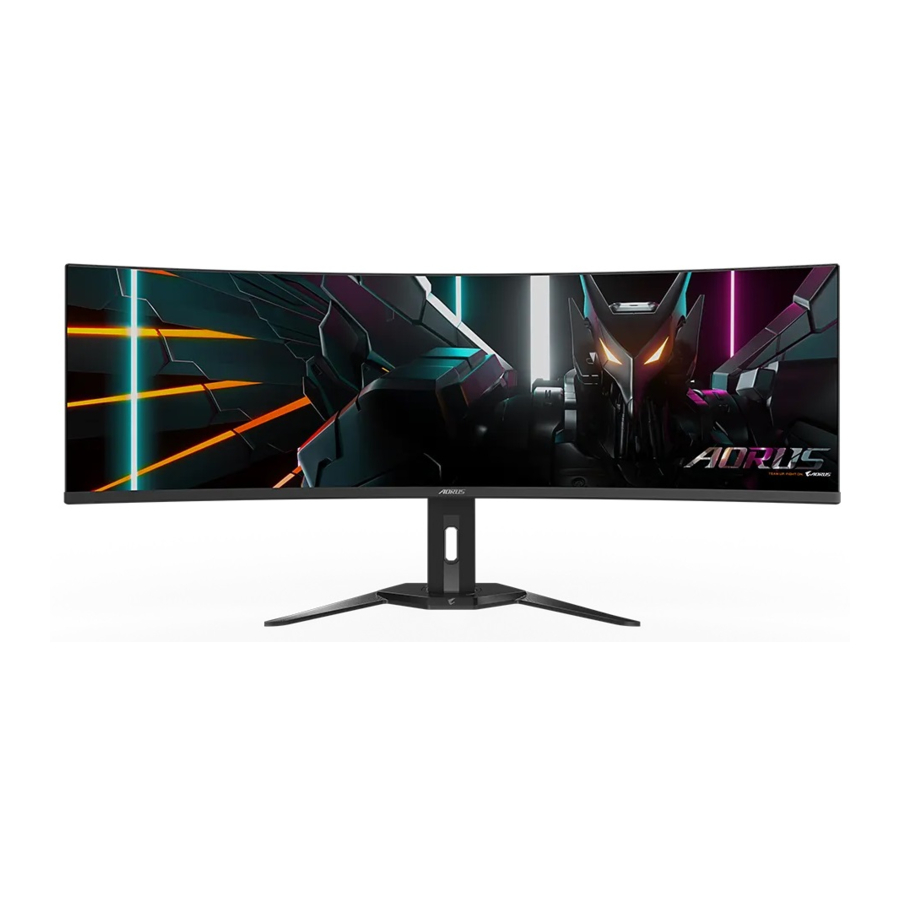

Manual del monitor para juegos Gigabyte AORUS CO49DQ

Contenido

INTRODUCCIÓN

Contenido del paquete

Los siguientes elementos vienen con su caja de embalaje. Si falta alguno de ellos, póngase en contacto con su distribuidor local.

Nota: Guarde la caja de embalaje y los materiales de embalaje para el posible transporte del monitor.

Retirar la película protectora de la pantalla utilizando la lengüeta despegable

Instrucciones para usar la lengüeta despegable:

  1. La lengüeta despegable se encuentra donde indica la flecha roja en la siguiente imagen.
    Uso de la lengüeta despegable - Paso 1
  2. Retire la película protectora de la pantalla en la dirección indicada por la flecha roja en la siguiente imagen.
    Nota: Para evitar dañar la pantalla, evite usar las uñas o cualquier objeto afilado para retirar la película protectora. En su lugar, use cinta adhesiva para levantar y retirar la película protectora.
    Uso de la lengüeta despegable - Paso 2

Descripción general del producto

Vista frontal
Descripción general del producto - Vista frontal

  1. Botón de control
  2. LED de encendido

Vista posterior
Descripción general del producto - Vista posterior

  1. Conector de entrada de CA
  2. Conector para auriculares
  3. Puertos HDMI (x2)
  4. DisplayPort
  5. Puerto USB Type-C
  6. Puerto USB de subida
  7. Puertos USB 3.2 (x2)

Preparación del monitor para el montaje en pared

Nota: Utilice solo un kit de montaje en pared compatible con VESA de 100 x 100 mm para montar el monitor en la pared. Consulte la guía de instalación incluida en el kit de soporte de montaje en pared. Tamaño del tornillo de montaje VESA: M4 x 10 mm mínimo.

USO DEL DISPOSITIVO

Encendido/Apagado

Encendido
Encendido/Apagado

  1. Conecte un extremo del cable de alimentación al conector de entrada de CA en la parte posterior del monitor.
  2. Conecte el otro extremo del cable de alimentación a una toma de corriente.
  3. Pulse el botón Control para encender el monitor. El LED de encendido se iluminará en blanco, lo que indica que el monitor está listo para usar.

Apagado
Pulse el botón Control durante 2 segundos para apagar el monitor.
Nota: Cuando aparezca el menú Main (Principal) en la pantalla, también puede apagar el monitor moviendo el botón Control hacia abajo () y seleccionando "Power Off" (Apagar).

Selección de la fuente de entrada

  1. Mueva el botón Control a la derecha () para entrar en el menú Input (Entrada).
  2. Mueva el botón Control arriba/abajo () para seleccionar la fuente de entrada deseada. A continuación, pulse el botón Control para confirmar.

OPERACIONES

Menú rápido

De forma predeterminada, el botón Control tiene asignada la función específica.
Nota: Para cambiar las funciones preestablecidas, consulte la sección "Quick Switch" (Cambio rápido).
Para acceder a las funciones de cambio rápido, haga lo siguiente:

  • Mueva el botón Control hacia arriba () para entrar en el menú Black Equalizer (Ecualizador de negros).
    Mueva el botón Control arriba/abajo () para ajustar la configuración y pulse el botón Control para confirmar.
  • Mueva el botón Control hacia abajo () para entrar en el menú Picture Mode (Modo de imagen).
    Mueva el botón Control arriba/abajo () para seleccionar la opción deseada y pulse el botón Control para confirmar.
  • Mueva el botón Control a la izquierda () para entrar en el menú Audio Mode (Modo de audio).
    Mueva el botón Control arriba/abajo () para seleccionar la opción deseada y pulse el botón Control para confirmar.
  • Mueva el botón Control a la derecha () para entrar en el menú Input (Entrada). Consulte la sección "Selecting the Input Source" (Selección de la fuente de entrada).

Nota: Para cerrar el menú Quick Switch (Cambio rápido), mueva el botón Control a la izquierda ().

Guía de las teclas de función

  • Pulse el botón Control para mostrar el menú principal.
    Descripción general de las teclas de función
    A continuación, utilice el botón Control para seleccionar una página de función y configurar los ajustes relacionados.

Cuidado OLED

  • Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control a la izquierda () para entrar en el menú OLED Care (Cuidado OLED).
  • Care+: Integre los ajustes de cuidado OLED para una protección óptima o seleccione personalizar los suyos propios.
  • Usage Time: Muestra el tiempo de uso acumulado de la pantalla.
  • Pixel Clean: Cuando el monitor se utiliza durante más de 4 horas, se recomienda iniciar este proceso para limpiar y actualizar la pantalla OLED de compensación de píxeles.
  • Static Control: Reduce el brillo de la pantalla cuando la imagen permanece estática.
  • Pixel Shift: Mueve el contenido de la pantalla por píxeles para evitar la retención de imágenes estáticas.
  • APL Stabilize: Ajusta el brillo de la pantalla para estabilizar el nivel medio de imagen (APL).
  • Sub-Logo Dim: Reduce el brillo de la barra de tareas y los logotipos estáticos para evitar la retención de imágenes.

Asistencia de juego

  • Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control a la derecha () para entrar en el menú Game Assist (Asistencia de juego).
  • GAME INFO: Activar/desactivar la información de juego que se muestra en la pantalla.
  • Crosshair: Seleccione el tipo de punto de mira para ayudar a apuntar.
  • Dashboard: Activar/desactivar la información del sistema del PC que se muestra en la pantalla.
    Nota: Se requiere la instalación del software oficial y una conexión USB entre el monitor y el PC.
  • Display Alignment: Muestra las líneas de alineación para ayudar a configurar varios monitores.

Configuración de los ajustes del dispositivo
Cuando aparezca el menú Main (Principal) en la pantalla, mueva el botón Control hacia arriba () para entrar en el menú Settings (Ajustes).

Juegos

Configure los ajustes relacionados con el juego.

Elemento Descripción
Black Equalizer (Ecualizador de negros) Ajuste la visibilidad de las áreas oscuras de la imagen para mejorar los detalles y mejorar la visibilidad en escenas oscuras.
Super Resolution (Superresolución) Mejore la calidad general de la imagen para proporcionar imágenes detalladas más nítidas.
Display Mode (Modo de visualización) Seleccione la relación de aspecto de la pantalla.
Nota: Esta opción no es compatible con las funciones AMD FreeSync Premium Pro y PIP/PBP.
AMD FreeSync Premium Pro Cuando esta función está activada, elimina el retraso y el desgarro de la pantalla mientras se juega.
Imagen

Configure los ajustes relacionados con la imagen.

Elemento Descripción
Picture (Imagen) Seleccione diferentes ajustes predefinidos para optimizar la presentación visual en función del tipo de contenido o personalizar las preferencias personales.
Pantalla

Configure los ajustes relacionados con la pantalla de visualización.

Elemento Descripción
Input (Entrada) Seleccione la fuente de entrada.
KVM Configure las funciones KVM para controlar dos ordenadores o dispositivos con un solo teclado y ratón.
RGB Range (Rango RGB) Establezca manualmente el rango de RGB o la detección automática.
Apply Picture Mode (Aplicar modo de imagen) Establezca el modo de imagen para que se aplique a todas las fuentes de entrada o a la fuente de entrada actual.
PIP/PBP

Configure los ajustes relacionados con Imagen en imagen e Imagen por imagen.

Nota: La función PIP/PBP no se puede activar cuando se reciben señales HDR y FreeSync.

Sistema

Configure los ajustes relacionados con el sistema.

Elemento Descripción
Language (Idioma) Seleccione el idioma deseado para el menú OSD.
Audio Configure los ajustes relacionados con el audio.
Audio Mode (Modo de audio) Seleccione el modo de audio deseado.
OSD Settings (Ajustes de OSD) Configure los ajustes relacionados con el menú de visualización en pantalla.
Quick Switch (Cambio rápido) Asigne las funciones de cambio rápido al botón Control.
Other Settings (Otros ajustes)
  • Resolution Notice: Activar/desactivar la información de resolución al cambiar o reiniciar la fuente de señal de la pantalla.
  • Input Auto Switch: Activar/desactivar el cambio automático a una fuente de entrada disponible.
  • Auto Power OFF: Activar/desactivar el temporizador para apagar automáticamente el monitor.
  • LED Indicator: Seleccione el tipo de indicador del LED de encendido.
  • Type-C Compatibility: Active esta opción para una mayor compatibilidad con dispositivos móviles.
  • HDMI Version: Seleccione la versión de HDMI.
  • HDMI-CEC: Cuando esta función está activada, los dispositivos CEC como PS5, XBOX pueden encender el monitor cuando se activan y apagar la pantalla cuando entran en modo de espera o apagado.
  • USB(A/C) Charge: Activar/desactivar la función de carga USB Type-A y Type-C.
Restablecer todo

Restaure el monitor a su configuración predeterminada de fábrica.

Especificaciones

Elemento Especificaciones
Panel Size (Tamaño del panel) 49 pulgadas
Aspect Ratio (Relación de aspecto) 32:9
Resolution (Resolución) 5120 x 1440
LED Life (Vida útil del LED) 30 000 H
Pixel Pitch (Densidad de píxeles) 233 x 233 um
Brightness (Brillo) 250 nits (típ., SDR APL 100%)
1000 nits (típ., HDR APL 3%)
Contrast Ratio (Relación de contraste) 1,5 M:1
Color Depth (Profundidad de color) 1,07B (10 bits)
Active Display Area (Área de visualización activa) 1196,7 (H) x 339,2 (V)
Viewing Angle (Ángulo de visión) 178° (H)/178° (V)
Input/Output Terminals (Terminales de entrada/salida) 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream (USB de subida)
2 x USB 3.2 (downstream, 5 V/1,5 A)
1 x USB Type-C (5 V/3 A, 9 V/2 A, 12 V/1,5 A, 15 V/1,2 A)
1 x Headphone (Auriculares)
Power Supply (Fuente de alimentación) CA 100~240 V, 50/60 Hz
Power Consumptions (Consumo de energía)
  • On Mode (Modo encendido): 72 W
  • Standby (Espera): 0,5 W
  • Off Mode (Modo apagado): 0,3 W
Nota: Las condiciones de prueba siguen los estándares de la CEC.
Dimensions (W x H x D) (Dimensiones [An. x Al. x Pr.]) 1194,78 x 558,80 x 261,52 mm (con soporte)
1194,78 x 372,23 x 160,51 mm (sin soporte)
Weight (Peso) 11,28 kg (con soporte)
8,33 kg (sin soporte)
Temperature Range (operation) (Rango de temperatura [funcionamiento]) 0 °C a 40 °C

Nota: Especificaciones sujetas a cambios sin previo aviso.

Lista de tiempos admitidos

Lista de tiempos HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Lista de tiempos admitidos (PIP/PBP)

PIP PBP
Lista de tiempos HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Solución de problemas

Problema Posible(s) solución(es)
Sin alimentación
  • Asegúrese de que el cable de alimentación esté correctamente conectado a la fuente de alimentación y al monitor.
  • Compruebe el cable y el enchufe para asegurarse de que no están rotos.
  • Asegúrese de que el monitor esté encendido.
No aparece ninguna imagen en la pantalla
  • Asegúrese de que el monitor y el ordenador estén correctamente conectados y que ambos dispositivos estén encendidos.
  • Asegúrese de haber seleccionado la fuente de entrada correcta.
La imagen no llena toda la pantalla
  • Pruebe con un ajuste diferente de Display Mode (Modo de visualización) (relación de aspecto).
Los colores están distorsionados
  • Asegúrese de que el cable de la señal de entrada esté correctamente conectado.
  • Configure los ajustes relacionados con la imagen. Consulte la sección "Imagen".
No hay sonido o el volumen es bajo
  • Asegúrese de que el cable de los auriculares esté correctamente conectado.
  • Ajuste el nivel de volumen.
  • Ajuste la configuración relacionada con el sonido de su ordenador.

Nota: Si el problema persiste, póngase en contacto con nuestro servicio de atención al cliente para obtener más ayuda.

Cuidado básico

  • Limpie la pantalla con un paño suave que no suelte pelusa para eliminar cualquier resto de polvo.
  • Rocíe o aplique el líquido de limpieza sobre un paño suave. A continuación, limpie suavemente la pantalla con el paño húmedo.

Nota:

  • Asegúrese de que el paño esté húmedo, pero no mojado.
  • Al limpiar, evite aplicar una presión excesiva sobre la pantalla.
  • Los limpiadores ácidos o abrasivos pueden dañar la pantalla.

INFORMACIÓN DE SEGURIDAD

Precauciones de seguridad

Lea las siguientes precauciones de seguridad antes de utilizar el monitor.

  • Utilice únicamente los accesorios que se suministran con el monitor o los que recomienda el fabricante.
  • Guarde la bolsa de plástico del embalaje del producto en un lugar al que no puedan acceder los niños.
  • Antes de conectar el monitor a la toma de corriente, asegúrese de que la tensión nominal del cable de alimentación es compatible con las especificaciones de alimentación del país en el que se encuentra.
  • El enchufe del cable de alimentación debe conectarse a una toma de corriente correctamente cableada y con toma de tierra.
  • No toque el enchufe con las manos mojadas, ya que puede provocar fácilmente una descarga eléctrica.
  • Coloque el monitor en un lugar estable y bien ventilado.
  • No coloque el monitor cerca de fuentes de calor, como radiadores eléctricos o la luz solar directa.
  • Los orificios o aberturas del monitor son para la ventilación. No cubra ni bloquee los orificios de ventilación con ningún objeto.
  • No utilice el monitor cerca del agua, bebidas o todo tipo de líquidos. Si no lo hace, puede provocar una descarga eléctrica o dañar el monitor.
  • Asegúrese de desenchufar el monitor de la toma de corriente antes de limpiarlo.
  • Como la superficie de la pantalla es fácil de rayar, evite tocar la superficie con cualquier objeto duro o afilado.
  • Utilice un paño suave que no suelte pelusa en lugar de un pañuelo de papel para limpiar la pantalla. Puede utilizar un limpiacristales para limpiar el monitor si es necesario. Sin embargo, nunca pulverice el limpiador directamente sobre la pantalla.
  • Desconecte el cable de alimentación si no va a utilizar el monitor durante un largo periodo de tiempo.
  • No intente desmontar o reparar el monitor usted mismo.

Precauciones sobre los peligros para la estabilidad

El producto puede caerse, causando lesiones personales graves o la muerte. Para evitar lesiones, este producto debe fijarse de forma segura al suelo/pared de acuerdo con las instrucciones de instalación.
Se pueden evitar muchas lesiones, sobre todo en niños, tomando precauciones sencillas como:

  • Utilice SIEMPRE soportes o métodos de instalación recomendados por el fabricante del producto.
  • Utilice SIEMPRE muebles que puedan soportar el producto de forma segura.
  • Asegúrese SIEMPRE de que el producto no sobresalga del borde del mueble de soporte.
  • Eduque SIEMPRE a los niños sobre los peligros de subirse a los muebles para alcanzar el producto o sus controles.
  • Dirija SIEMPRE los cables conectados a su producto de forma que no se pueda tropezar con ellos, tirar de ellos o agarrarlos.
  • NUNCA coloque un producto en un lugar inestable.
  • NUNCA coloque el producto sobre muebles altos (por ejemplo, armarios o estanterías) sin anclar tanto el mueble como el producto a un soporte adecuado.
  • NUNCA coloque el producto sobre tela u otros materiales que puedan estar situados entre el producto y el mueble de soporte.
  • NUNCA coloque objetos que puedan tentar a los niños a subirse, como juguetes y mandos a distancia, en la parte superior del producto o del mueble sobre el que se coloca el producto.
  • Si el producto existente va a ser retenido y reubicado, se deben aplicar las mismas consideraciones que las anteriores.
  • Para evitar lesiones personales o daños en el producto causados por vuelcos debidos a terremotos u otras sacudidas, asegúrese de instalar el producto en un lugar estable y tome medidas para evitar que se caiga.

Recomendaciones para la comodidad del usuario

El monitor adopta la tecnología Flicker-Free que elimina el parpadeo visible del monitor y evita que los usuarios sufran fatiga y tensión ocular.
Los siguientes son algunos consejos para una visualización cómoda de su monitor:

  • Deje una distancia mínima de 50 a 75 cm (20" a 30") entre sus ojos y el monitor.
  • Una pauta general es colocar el monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo de ella cuando esté cómodamente sentado.
  • Utilice una iluminación adecuada para el tipo de trabajo que esté realizando.
  • Tome descansos regulares y frecuentes (al menos durante 10 minutos) cada media hora.
  • Asegúrese de apartar periódicamente la vista de la pantalla del monitor y de enfocar un objeto lejano durante al menos 20 segundos durante los descansos.
  • El ejercicio ocular puede ayudar a reducir la fatiga ocular. Repita estos ejercicios con frecuencia:
    1. mire hacia arriba y hacia abajo
    2. gire lentamente el ojo
    3. mueva los ojos en diagonal.

Este modelo ha superado la verificación Flicker Free y Low Blue Light de TÜV Rheinland.
Para saber más:
https://www.gigabyte.com/tw/Support/FAQ/4310

Información del servicio de GIGABYTE

Para obtener más información sobre el servicio, visite el sitio web oficial de GIGABYTE.
https://www.gigabyte.com/

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del monitor para juegos Gigabyte AORUS CO49DQ

Idiomas disponibles

Manuales relacionados para Gigabyte AORUS CO49DQ

Tabla de contenido
