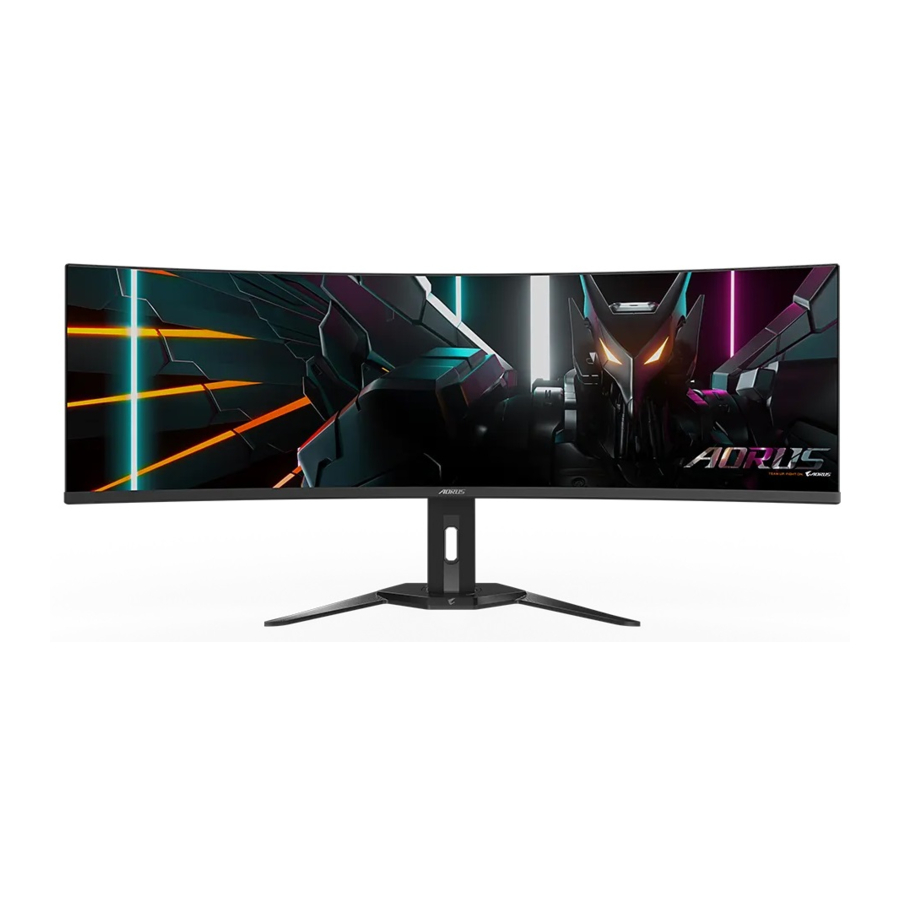

Руководство пользователя игрового монитора Gigabyte AORUS CO49DQ

Содержание

ВВЕДЕНИЕ

Комплект поставки

В коробке с устройством должны находиться следующие предметы. Если какого-либо из них не хватает, обратитесь к местному дилеру.

Примечание: Пожалуйста, сохраните упаковочную коробку и упаковочные материалы для возможной транспортировки монитора.

Снятие защитной пленки с экрана с помощью отрывной полоски

Инструкции по использованию отрывной полоски:

  1. Отрывная полоска расположена, как показано красной стрелкой на рисунке ниже.
    Использование отрывной полоски - Шаг 1
  2. Снимите защитную пленку с экрана в направлении, указанном красной стрелкой на рисунке ниже.
    Примечание: Чтобы не повредить экран, не используйте ногти или острые предметы для снятия защитной пленки. Вместо этого используйте клейкую ленту, чтобы приподнять и снять защитную пленку.
    Использование отрывной полоски - Шаг 2

Обзор продукта

Вид спереди
Обзор продукта - Вид спереди

  1. Кнопка управления
  2. Светодиодный индикатор питания

Вид сзади
Обзор продукта - Вид сзади

  1. Гнездо AC IN
  2. Разъем для наушников
  3. Порты HDMI (x2)
  4. DisplayPort
  5. Порт USB Type-C
  6. Порт USB upstream
  7. Порты USB 3.2 (x2)

Подготовка монитора к настенному монтажу

Примечание: Для крепления монитора на стене используйте только комплект для настенного монтажа, совместимый с VESA 100 x 100 мм. Обратитесь к руководству по установке, входящему в комплект кронштейна для настенного монтажа. Размер винта для крепления VESA: M4 x 10 мм минимум.

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА

Включение/выключение питания

Включение питания
Включение/выключение питания

  1. Подключите один конец кабеля питания к разъему AC IN на задней панели монитора.
  2. Подключите другой конец кабеля питания к розетке.
  3. Нажмите кнопку Control (Управление), чтобы включить монитор. Светодиодный индикатор питания загорится белым цветом, показывая, что монитор готов к использованию.

Выключение питания
Нажмите кнопку Control (Управление) в течение 2 секунд, чтобы выключить монитор.
Примечание: Когда на экране появится Main (Главное) меню, вы также можете выключить монитор, переместив кнопку Control (Управление) вниз () и выбрав "Power Off" (Выключить питание).

Выбор источника входного сигнала

  1. Переместите кнопку Control (Управление) вправо (), чтобы войти в меню Input (Вход).
  2. Переместите кнопку Control (Управление) вверх/вниз (), чтобы выбрать желаемый источник входного сигнала. Затем нажмите кнопку Control (Управление), чтобы подтвердить.

ОПЕРАЦИИ

Быстрое меню

По умолчанию кнопке Control (Управление) назначена определенная функция.
Примечание: Чтобы изменить предустановленные функции, обратитесь к разделу "Quick Switch" (Быстрое переключение).
Чтобы получить доступ к функциям быстрого переключения, выполните следующие действия:

  • Переместите кнопку Control (Управление) вверх (), чтобы войти в меню Black Equalizer (Выравнивание черного).
    Переместите кнопку Control (Управление) вверх/вниз (), чтобы настроить параметр, и нажмите кнопку Control (Управление), чтобы подтвердить.
  • Переместите кнопку Control (Управление) вниз (), чтобы войти в меню Picture Mode (Режим изображения).
    Переместите кнопку Control (Управление) вверх/вниз (), чтобы выбрать желаемый параметр, и нажмите кнопку Control (Управление), чтобы подтвердить.
  • Переместите кнопку Control (Управление) влево (), чтобы войти в меню Audio Mode (Режим звука).
    Переместите кнопку Control (Управление) вверх/вниз (), чтобы выбрать желаемый параметр, и нажмите кнопку Control (Управление), чтобы подтвердить.
  • Переместите кнопку Control (Управление) вправо (), чтобы войти в меню Input (Вход). Обратитесь к разделу "Selecting the Input Source" (Выбор источника входного сигнала).

Примечание: Чтобы закрыть меню быстрого переключения, переместите кнопку Control (Управление) влево ().

Руководство по функциональным клавишам

  • Нажмите кнопку Control (Управление), чтобы отобразить главное меню.
    Обзор функциональных клавиш
    Затем используйте кнопку Control (Управление), чтобы выбрать страницу функций и настроить соответствующие параметры.

Уход за OLED

  • Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) влево (), чтобы войти в меню OLED Care (Уход за OLED).
  • Care+ (Уход+): Интегрируйте настройки ухода за OLED для оптимальной защиты или выберите индивидуальную настройку.
  • Usage Time (Время использования): Показывает общее время использования экрана.
  • Pixel Clean (Очистка пикселей): Если монитор используется более 4 часов, рекомендуется инициировать этот процесс для очистки и обновления экрана OLED с компенсацией пикселей.
  • Static Control (Управление статикой): Снижает яркость экрана, когда изображение остается статичным.
  • Pixel Shift (Сдвиг пикселей): Перемещает содержимое экрана на несколько пикселей, чтобы предотвратить остаточное изображение статического изображения.
  • APL Stabilize (Стабилизация APL): Регулирует яркость экрана для стабилизации среднего уровня изображения (APL).
  • Sub-Logo Dim (Затемнение суб-логотипа): Уменьшает яркость панели задач и статических логотипов, чтобы предотвратить остаточное изображение.

Игровой помощник

  • Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) вправо (), чтобы войти в меню Game Assist (Игровой помощник).
  • GAME INFO (ИНФОРМАЦИЯ ОБ ИГРЕ): Включить/выключить отображение игровой информации на экране.
  • Crosshair (Перекрестие): Выберите тип перекрестия, чтобы помочь при прицеливании.
  • Dashboard (Панель управления): Включить/выключить отображение системной информации ПК на экране.
    Примечание: Требуется установка официального программного обеспечения и USB-соединение между монитором и ПК.
  • Display Alignment (Выравнивание дисплея): Отображение линий выравнивания для облегчения настройки нескольких мониторов.

Настройка параметров устройства
Когда на экране появится Main (Главное) меню, переместите кнопку Control (Управление) вверх (), чтобы войти в меню Settings (Настройки).

Игровые настройки

Настройка параметров, связанных с играми.

Пункт Описание
Black Equalizer Отрегулируйте видимость темных областей на изображении, чтобы улучшить детализацию и видимость в темных сценах.
Super Resolution Улучшите общее качество изображения, чтобы обеспечить более четкое и детализированное изображение.
Display Mode Выберите формат экрана.
Примечание: Этот параметр несовместим с AMD FreeSync Premium Pro и функциями PIP/PBP.
AMD FreeSync Premium Pro Когда эта функция включена, она устраняет задержки и разрывы экрана во время игр.

Настройка параметров, связанных с изображением.

Пункт Описание
Picture Выберите различные предопределенные параметры для оптимизации визуального представления в зависимости от типа контента или настройте личные предпочтения.
Дисплей

Настройка параметров, связанных с экраном дисплея.

Пункт Описание
Input Выберите источник входного сигнала.
KVM Настройте функции KVM для управления двумя компьютерами или устройствами с помощью одной клавиатуры и мыши.
RGB Range Вручную установите диапазон RGB или включите автоматическое определение.
Apply Picture Mode Установите режим изображения, который будет применяться ко всем источникам входного сигнала или к текущему источнику входного сигнала.
PIP/PBP

Настройка параметров, связанных с режимами "Картинка в картинке" и "Картинка рядом с картинкой".

Примечание: Функция PIP/PBP не может быть включена при получении сигналов HDR и FreeSync.

Система

Настройка параметров, связанных с системой.

Пункт Описание
Language Выберите желаемый язык для экранного меню.
Audio Настройка параметров, связанных со звуком.
Audio Mode Выберите желаемый режим звука.
OSD Settings Настройка параметров, связанных с экранным меню.
Quick Switch Назначьте функции быстрого переключения кнопке Control (Управление).
Other Settings
  • Resolution Notice (Уведомление о разрешении): Включить/выключить отображение информации о разрешении при переключении или перезапуске источника сигнала экрана.
  • Input Auto Switch (Автоматическое переключение входа): Включить/выключить автоматическое переключение на доступный источник входного сигнала.
  • Auto Power OFF (Автоматическое выключение питания): Включить/выключить таймер автоматического выключения монитора.
  • LED Indicator (Светодиодный индикатор): Выберите тип индикатора светодиода питания.
  • Type-C Compatibility (Совместимость с Type-C): Включите эту опцию для большей совместимости с мобильными устройствами.
  • HDMI Version (Версия HDMI): Выберите версию HDMI.
  • HDMI-CEC: Когда эта функция включена, устройства СЕС, такие как PS5, XBOX, могут включать монитор при их активации и выключать дисплей, когда они переходят в режим ожидания или выключенного состояния.
  • USB(A/C) Charge (Зарядка USB(A/C)): Включить/выключить функцию зарядки USB Type-A и Type-C.
Сбросить все настройки

Восстановите заводские настройки монитора по умолчанию.

Технические характеристики

Пункт Технические характеристики
Размер панели 49 дюймов
Соотношение сторон 32:9
Разрешение 5120 x 1440
Срок службы светодиодов 30 000 ч
Шаг пикселя 233 x 233 мкм
Яркость 250 нит (тип., SDR APL 100%)
1000 нит (тип., HDR APL 3%)
Коэффициент контрастности 1,5M:1
Глубина цвета 1,07B (10 бит)
Активная область дисплея 1196.7 (Г) x 339.2 (В)
Угол обзора 178° (Г)/178° (В)
Входные/выходные разъемы 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream
2 x USB 3.2 (downstream, 5V/1.5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1.2A)
1 x Наушники
Источник питания AC100~240V, 50/60Hz
Потребляемая мощность
  • В режиме On: 72W
  • В режиме ожидания: 0.5W
  • В выключенном режиме: 0.3W
Примечание: Условия испытаний соответствуют стандартам CEC.
Размеры (Ш x В x Г) 1194.78 x 558.80 x 261.52 мм (с подставкой)
1194.78 x 372.23 x 160.51 мм (без подставки)
Вес 11.28 кг (с подставкой)
8.33 кг (без подставки)
Диапазон температур (эксплуатация) 0°C to 40°C

Примечание: Технические характеристики могут быть изменены без предварительного уведомления.

Список поддерживаемых таймингов

Список таймингов HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Список поддерживаемых таймингов (PIP/PBP)

PIP PBP
Список таймингов HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Поиск и устранение неисправностей

Проблема Возможные решения
Нет питания
  • Убедитесь, что кабель питания правильно подключен к источнику питания и монитору.
  • Проверьте кабель и вилку, чтобы убедиться, что они не сломаны.
  • Убедитесь, что монитор включен.
На экране нет изображения
  • Убедитесь, что монитор и компьютер правильно подключены и оба устройства включены.
  • Убедитесь, что выбран правильный источник входного сигнала.
Изображение не заполняет весь экран
  • Попробуйте разные настройки Display Mode (Режим отображения) (соотношение сторон).
Цвета искажены
  • Убедитесь, что кабель входного сигнала правильно подключен.
  • Настройте параметры, связанные с изображением. См. раздел "Изображение".
Нет звука или низкая громкость
  • Убедитесь, что кабель наушников правильно подключен.
  • Отрегулируйте уровень громкости.
  • Отрегулируйте настройки звука на компьютере.

Примечание: Если проблема не устранена, обратитесь в нашу службу поддержки для получения дополнительной помощи.

Базовый уход

  • Протрите экран мягкой безворсовой тканью, чтобы удалить остатки пыли.
  • Распылите или нанесите чистящую жидкость на мягкую ткань. Затем аккуратно протрите экран влажной тканью.

Примечание:

  • Убедитесь, что ткань влажная, но не мокрая.
  • При протирке избегайте чрезмерного давления на экран.
  • Кислотные или абразивные чистящие средства могут повредить экран.

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Меры предосторожности

Перед использованием монитора ознакомьтесь со следующими мерами предосторожности.

  • Используйте только те аксессуары, которые поставляются с монитором или рекомендованы производителем.
  • Храните пластиковый упаковочный пакет для продукта в недоступном для детей месте.
  • Перед подключением монитора к розетке убедитесь, что номинальное напряжение кабеля питания соответствует спецификации электросети в стране, где вы находитесь.
  • Вилка шнура питания должна быть подключена к правильно подключенной и заземленной розетке.
  • Не прикасайтесь к вилке мокрыми руками, так как это может легко вызвать поражение электрическим током.
  • Установите монитор в устойчивом и хорошо проветриваемом месте.
  • Не размещайте монитор вблизи источников тепла, таких как электрические радиаторы или прямые солнечные лучи.
  • Отверстия или проемы на мониторе предназначены для вентиляции. Не закрывайте и не блокируйте вентиляционные отверстия какими-либо предметами.
  • Не используйте монитор рядом с водой, напитками или любыми видами жидкостей. Несоблюдение этого правила может привести к поражению электрическим током или повреждению монитора.
  • Перед чисткой обязательно отключите монитор от розетки.
  • Поскольку поверхность экрана легко поцарапать, избегайте прикосновения к поверхности какими-либо твердыми или острыми предметами.
  • Используйте мягкую безворсовую ткань вместо салфетки для протирки экрана. При необходимости можно использовать средство для чистки стекол. Однако никогда не распыляйте чистящее средство непосредственно на экран.
  • Отсоедините кабель питания, если монитор не используется в течение длительного периода времени.
  • Не пытайтесь самостоятельно разбирать или ремонтировать монитор.

Меры предосторожности при нарушении устойчивости

Изделие может упасть, что может привести к серьезным травмам или смерти. Чтобы предотвратить травмы, это изделие должно быть надежно закреплено на полу/стене в соответствии с инструкциями по установке.
Многих травм, особенно у детей, можно избежать, приняв простые меры предосторожности, такие как:

  • ВСЕГДА используйте подставки или методы установки, рекомендованные производителем изделия.
  • ВСЕГДА используйте мебель, которая может безопасно поддерживать изделие.
  • ВСЕГДА следите за тем, чтобы изделие не свисало с края поддерживающей мебели.
  • ВСЕГДА рассказывайте детям об опасностях лазания по мебели, чтобы добраться до изделия или его органов управления.
  • ВСЕГДА прокладывайте шнуры и кабели, подключенные к вашему изделию, таким образом, чтобы о них нельзя было споткнуться, потянуть или схватить.
  • НИКОГДА не размещайте изделие в неустойчивом месте.
  • НИКОГДА не размещайте изделие на высокой мебели (например, в шкафах или книжных шкафах), не закрепив мебель и изделие на подходящей опоре.
  • НИКОГДА не размещайте изделие на ткани или других материалах, которые могут находиться между изделием и поддерживающей мебелью.
  • НИКОГДА не размещайте предметы, которые могут соблазнить детей залезть наверх, такие как игрушки и пульты дистанционного управления, на верхней части изделия или мебели, на которой размещено изделие.
  • Если существующее изделие будет сохранено и перемещено, следует применять те же соображения, что и выше.
  • Чтобы предотвратить травмы или повреждение изделия, вызванные опрокидыванием из-за землетрясений или других толчков, обязательно установите изделие в устойчивом месте и примите меры для предотвращения падения.

Рекомендации по комфорту пользователя

В мониторе используется технология Flicker-Free, которая устраняет видимое глазом мерцание монитора и предотвращает перенапряжение и усталость глаз пользователей.
Ниже приведены несколько советов для комфортного просмотра монитора:

  • Соблюдайте минимальное расстояние от 50 до 75 см (от 20 до 30 дюймов) между глазами и монитором.
  • Общее правило заключается в том, чтобы расположить монитор таким образом, чтобы верхняя часть экрана находилась на уровне или чуть ниже уровня глаз, когда вы удобно сидите.
  • Используйте достаточное освещение для выполняемой работы.
  • Делайте регулярные и частые перерывы (не менее 10 минут) каждые полчаса.
  • Обязательно периодически отводите взгляд от экрана монитора и фокусируйтесь на дальнем объекте не менее 20 секунд во время перерывов.
  • Упражнения для глаз могут помочь уменьшить напряжение глаз. Часто повторяйте эти упражнения:
    1. смотреть вверх и вниз
    2. медленно вращайте глазами
    3. перемещайте глаза по диагонали.

Эта модель прошла проверку Flicker Free и Low Blue Light компанией TÜV Rheinland.
Чтобы узнать больше:
https://www.gigabyte.com/tw/Support/FAQ/4310

Информация о сервисе GIGABYTE

Дополнительную информацию об обслуживании можно найти на официальном сайте GIGABYTE.
https://www.gigabyte.com/

Ссылки

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Руководство пользователя игрового монитора Gigabyte AORUS CO49DQ

Доступные языки

Похожие инструкции для Gigabyte AORUS CO49DQ

Оглавление
