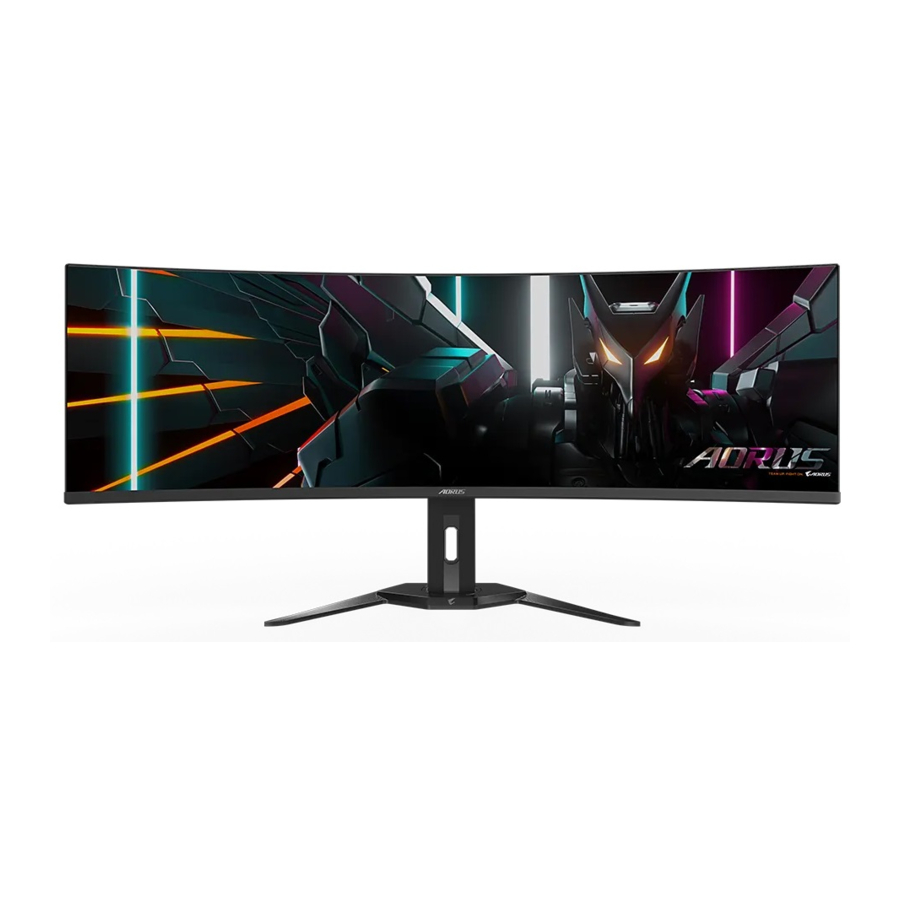

Manual do Monitor de Jogos Gigabyte AORUS CO49DQ

Conteúdo

INTRODUÇÃO

Conteúdo da Embalagem

Os seguintes itens vêm com a sua caixa de embalagem. Se algum deles estiver faltando, entre em contato com o revendedor local.

Observação: Guarde a caixa de embalagem e os materiais de embalagem para possível transporte do monitor.

Removendo a Película Protetora da Tela Usando a Aba de Descolamento

Instruções sobre como usar a aba de descolamento:

  1. A aba de descolamento está localizada conforme indicado pela seta vermelha na imagem abaixo.
    Usando a aba de descolamento - Passo 1
  2. Remova a película protetora da tela na direção indicada pela seta vermelha na imagem abaixo.
    Observação: Para evitar danos à tela, evite usar as unhas ou objetos pontiagudos para remover a película protetora. Em vez disso, use fita adesiva para levantar e remover a película protetora.
    Usando a aba de descolamento - Passo 2

Visão Geral do Produto

Visão Frontal
Visão Geral do Produto - Visão Frontal

  1. Botão de controle
  2. LED de energia

Visão Traseira
Visão Geral do Produto - Visão Traseira

  1. Conector AC IN
  2. Conector de fone de ouvido
  3. Portas HDMI (x2)
  4. DisplayPort
  5. Porta USB Type-C
  6. Porta USB upstream
  7. Portas USB 3.2 (x2)

Preparando seu Monitor para Montagem na Parede

Observação: Use apenas um kit de montagem na parede compatível com VESA de 100 x 100 mm para montar o monitor na parede. Consulte o guia de instalação incluído no kit de suporte de montagem na parede. Tamanho do parafuso de montagem VESA: M4 x 10 mm mínimo.

USANDO O DISPOSITIVO

Ligando/Desligando a Energia

Ligar
Ligando/Desligando a Energia

  1. Conecte uma extremidade do cabo de alimentação ao conector AC IN na parte traseira do monitor.
  2. Conecte a outra extremidade do cabo de alimentação a uma tomada elétrica.
  3. Pressione o botão Control para ligar o monitor. O LED de energia acenderá em branco, indicando que o monitor está pronto para uso.

Desligar
Pressione o botão Control por 2 segundos para desligar o monitor.
Observação: Quando o menu Main (Principal) aparecer na tela, você também pode desligar o monitor movendo o botão Control para baixo () e selecionando "Power Off" (Desligar).

Selecionando a Fonte de Entrada

  1. Mova o botão Control para a direita () para entrar no menu Input (Entrada).
  2. Mova o botão Control para cima/baixo () para selecionar a fonte de entrada desejada. Em seguida, pressione o botão Control para confirmar.

OPERAÇÕES

Menu Rápido

Por padrão, o botão Control foi atribuído com a função específica.
Observação: Para alterar as funções predefinidas, consulte a seção "Quick Switch" (Troca Rápida).
Para acessar as funções de Troca Rápida, faça o seguinte:

  • Mova o botão Control para cima () para entrar no menu Black Equalizer (Equalizador de Preto).
    Mova o botão Control para cima/baixo () para ajustar a configuração e pressione o botão Control para confirmar.
  • Mova o botão Control para baixo () para entrar no menu Picture Mode (Modo de Imagem).
    Mova o botão Control para cima/baixo () para selecionar a opção desejada e pressione o botão Control para confirmar.
  • Mova o botão Control para a esquerda () para entrar no menu Audio Mode (Modo de Áudio).
    Mova o botão Control para cima/baixo () para selecionar a opção desejada e pressione o botão Control para confirmar.
  • Mova o botão Control para a direita () para entrar no menu Input (Entrada). Consulte a seção "Selecionando a Fonte de Entrada".

Observação: Para fechar o menu Quick Switch (Troca Rápida), mova o botão Control para a esquerda ().

Guia da Chave de Função

  • Pressione o botão Control para exibir o menu Main (Principal).
    Visão Geral da Chave de Função
    Em seguida, use o botão Control para selecionar uma página de função e configurar as configurações relacionadas.

OLED Care

  • Quando o menu Main (Principal) aparecer na tela, mova o botão Control para a esquerda () para entrar no menu OLED Care.
  • Care+: Integre as configurações de OLED Care para proteção ideal ou selecione para personalizar as suas próprias.
  • Usage Time: Mostra o tempo de uso acumulado da tela.
  • Pixel Clean: Quando o monitor é usado por mais de 4 horas, é recomendável iniciar este processo para limpar e atualizar a tela OLED de compensação de pixels.
  • Static Control: Reduz o brilho da tela quando a imagem permanece estática.
  • Pixel Shift: Move o conteúdo da tela por pixels para evitar a retenção de imagem estática.
  • APL Stabilize: Ajusta o brilho da tela para estabilizar o Nível de Imagem Médio (APL).
  • Sub-Logo Dim: Reduz o brilho da barra de tarefas e dos logotipos estáticos para evitar a retenção de imagem.

Game Assist

  • Quando o menu Main (Principal) aparecer na tela, mova o botão Control para a direita () para entrar no menu Game Assist.
  • GAME INFO: Ativar/Desativar as informações de jogo exibidas na tela.
  • Crosshair: Selecione o tipo de mira para auxiliar na mira.
  • Dashboard: Ativar/Desativar as informações do sistema do PC exibidas na tela.
    Observação: A instalação do software oficial e uma conexão USB entre o monitor e o PC são necessárias.
  • Display Alignment: Mostre as linhas de alinhamento para ajudar nas configurações de vários monitores.

Configure as Configurações do Dispositivo
Quando o menu Main (Principal) aparecer na tela, mova o botão Control para cima () para entrar no menu Settings (Configurações).

Gaming

Configure as configurações relacionadas ao jogo.

Item Descrição
Black Equalizer Ajuste a visibilidade de áreas escuras na imagem para aprimorar os detalhes e melhorar a visibilidade em cenas escuras.
Super Resolution Melhore a qualidade geral da imagem para fornecer visuais detalhados mais nítidos.
Display Mode Selecione a proporção da tela.
Observação: Esta opção não é compatível com as funções AMD FreeSync Premium Pro e PIP/PBP.
AMD FreeSync Premium Pro Quando esta função está habilitada, ela elimina o atraso e o tearing da tela durante os jogos.

Configure as configurações relacionadas à imagem.

Item Descrição
Picture Selecione diferentes configurações predefinidas para otimizar a apresentação visual com base no tipo de conteúdo ou personalize as preferências pessoais.
Display

Configure as configurações relacionadas à tela de exibição.

Item Descrição
Input Selecione a fonte de entrada.
KVM Configure as funções KVM para controlar dois computadores ou dispositivos com um único teclado e mouse.
RGB Range Defina manualmente o intervalo de RGB ou detecção automática.
Apply Picture Mode Defina o modo de imagem para aplicar a todas as fontes de entrada ou à fonte de entrada atual.
PIP/PBP

Configure as configurações relacionadas a Picture-In-Picture e Picture-By-Picture.

Observação: A função PIP/PBP não pode ser ativada ao receber sinais HDR e FreeSync.

System

Configure as configurações relacionadas ao sistema.

Item Descrição
Language Selecione o idioma desejado para o menu OSD.
Audio Configure as configurações relacionadas ao áudio.
Audio Mode Selecione o modo de áudio desejado.
OSD Settings Configure as configurações relacionadas ao menu On-Screen-Display.
Quick Switch Atribua as funções de Troca Rápida ao botão Control.
Other Settings
  • Resolution Notice: Ativar/Desativar as informações de resolução ao trocar ou reiniciar a fonte de sinal da tela.
  • Input Auto Switch: Ativar/Desativar a troca automática para uma fonte de entrada disponível.
  • Auto Power OFF: Ativar/Desativar o temporizador para desligar automaticamente o monitor.
  • LED Indicator: Selecione o tipo de indicador de LED de energia.
  • Type-C Compatibility: Ative esta opção para mais compatibilidade com dispositivos móveis.
  • HDMI Version: Selecione a versão HDMI.
  • HDMI-CEC: Quando esta função está habilitada, dispositivos CEC como PS5, XBOX podem ligar o monitor quando são ativados e desligar o display quando entram em modo de espera ou desligado.
  • USB(A/C) Charge: Ativar/Desativar a função de carregamento USB Type-A e Type-C.
Reset All

Restaure o monitor para as configurações padrão de fábrica.

Especificações

Item Especificações
Panel Size 49 polegadas
Aspect Ratio 32:9
Resolution 5120 x 1440
LED Life 30.000 H
Pixel Pitch 233 x 233 um
Brightness 250 nits (Typ, SDR APL 100%)
1000 nits (Typ, HDR APL 3%)
Contrast Ratio 1.5M:1
Color Depth 1.07B (10 Bit)
Active Display Area 1196,7 (H) x 339,2 (V)
Viewing Angle 178° (H)/178° (V)
Input/Output Terminals 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream
2 x USB 3.2 (downstream, 5V/1.5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1.2A)
1 x Headphone
Power Supply AC100~240V, 50/60Hz
Power Consumptions
  • On Mode: 72W
  • Standby: 0.5W
  • Off Mode: 0.3W
Observação: As condições de teste seguem os padrões CEC.
Dimensions (W x H x D) 1194,78 x 558,80 x 261,52 mm (Com suporte)
1194,78 x 372,23 x 160,51 mm (Sem suporte)
Weight 11,28 Kg (Com suporte)
8,33 Kg (Sem suporte)
Temperature Range (operation) 0°C a 40°C

Observação: Especificações sujeitas a alterações sem aviso prévio.

Lista de Timings Suportados

Lista de Timings HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Lista de Timings Suportados (PIP/PBP)

PIP PBP
Lista de Timings HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Solução de problemas

Problema Possível(is) solução(ões)
Sem energia
  • Certifique-se de que o cabo de alimentação está conectado corretamente à fonte de alimentação e ao monitor.
  • Verifique o cabo e o plugue para certificar-se de que não estão quebrados.
  • Certifique-se de que o monitor está ligado.
Nenhuma imagem aparece na tela
  • Certifique-se de que o monitor e o computador estão conectados corretamente e que ambos os dispositivos estão ligados.
  • Certifique-se de que você selecionou a fonte de entrada correta.
A imagem não preenche toda a tela
  • Tente uma configuração diferente de Display Mode (modo de exibição) (taxa de proporção).
As cores estão distorcidas
  • Certifique-se de que o cabo do sinal de entrada está conectado corretamente.
  • Configure as configurações relacionadas à imagem. Consulte a seção "Imagem".
Sem som ou volume baixo
  • Certifique-se de que o cabo do fone de ouvido está conectado corretamente.
  • Ajuste o nível de volume.
  • Ajuste as configurações relacionadas ao som do seu computador.

Observação: Se o problema persistir, entre em contato com nosso serviço de atendimento ao cliente para obter mais assistência.

Cuidados básicos

  • Limpe a tela com um pano macio e sem fiapos para remover qualquer resíduo de poeira.
  • Borrife ou aplique o fluido de limpeza em um pano macio. Em seguida, limpe a tela suavemente com o pano úmido.

Observação:

  • Certifique-se de que o pano está úmido, mas não molhado.
  • Ao limpar, evite aplicar pressão excessiva na tela.
  • Limpadores ácidos ou abrasivos podem danificar a tela.

INFORMAÇÕES DE SEGURANÇA

Precauções de segurança

Leia as seguintes precauções de segurança antes de usar o monitor.

  • Use apenas os acessórios fornecidos com o monitor ou aqueles recomendados pelo fabricante.
  • Mantenha o saco plástico da embalagem do produto em um local que não possa ser alcançado por crianças.
  • Antes de conectar o monitor à tomada, certifique-se de que a classificação de tensão do cabo de alimentação é compatível com a especificação de energia no país onde você está localizado.
  • O plugue do cabo de alimentação deve ser conectado a uma tomada devidamente conectada e aterrada.
  • Não toque no plugue com as mãos molhadas, pois isso pode facilmente causar choque elétrico.
  • Coloque o monitor em um local estável e bem ventilado.
  • Não coloque o monitor perto de fontes de calor, como radiadores elétricos ou luz solar direta.
  • Os orifícios ou aberturas no monitor são para ventilação. Não cubra ou bloqueie os orifícios de ventilação com nenhum objeto.
  • Não use o monitor perto de água, bebidas ou todos os tipos de líquidos. A falha em fazer isso pode resultar em choque elétrico ou danos ao monitor.
  • Certifique-se de desconectar o monitor da tomada antes de limpar.
  • Como a superfície da tela é fácil de ser arranhada, evite tocar na superfície com qualquer objeto duro ou afiado.
  • Use um pano macio e sem fiapos em vez de um lenço de papel para limpar a tela. Você pode usar um limpador de vidro para limpar o monitor, se necessário. No entanto, nunca borrife o limpador diretamente na tela.
  • Desconecte o cabo de alimentação se o monitor não for usado por um longo período de tempo.
  • Não tente desmontar ou reparar o monitor sozinho.

Precauções de risco de estabilidade

O produto pode cair, causando ferimentos pessoais graves ou morte. Para evitar ferimentos, este produto deve ser fixado com segurança no chão/parede de acordo com as instruções de instalação.
Muitos ferimentos, particularmente em crianças, podem ser evitados tomando precauções simples, como:

  • SEMPRE use suportes ou métodos de instalação recomendados pelo fabricante do conjunto do produto.
  • SEMPRE use móveis que possam suportar o produto com segurança.
  • SEMPRE certifique-se de que o produto não está pendurado na borda do móvel de suporte.
  • SEMPRE eduque as crianças sobre os perigos de escalar móveis para alcançar o produto ou seus controles.
  • SEMPRE direcione os cabos e fios conectados ao seu produto para que eles não possam ser tropeçados, puxados ou agarrados.
  • NUNCA coloque um produto em um local instável.
  • NUNCA coloque o produto em móveis altos (por exemplo, armários ou estantes) sem fixar tanto o móvel quanto o produto a um suporte adequado.
  • NUNCA coloque o produto sobre tecido ou outros materiais que possam estar localizados entre o produto e o móvel de suporte.
  • NUNCA coloque itens que possam tentar as crianças a escalar, como brinquedos e controles remotos, na parte superior do produto ou móveis nos quais o produto está colocado.
  • Se o produto existente for mantido e realocado, as mesmas considerações acima devem ser aplicadas.
  • Para evitar ferimentos pessoais ou danos ao produto causados ​​pelo tombamento devido a terremotos ou outros choques, certifique-se de instalar o produto em um local estável e tome medidas para evitar quedas.

Recomendações de conforto do usuário

O monitor adota a tecnologia Flicker-Free, que elimina a cintilação visível do monitor e evita que os usuários sofram fadiga ocular e cansaço.
A seguir estão algumas dicas para uma visualização confortável do seu monitor:

  • Permita uma distância mínima de 50 a 75 cm (20" a 30") entre seus olhos e o monitor.
  • Uma diretriz geral é posicionar o monitor de forma que a parte superior da tela esteja na altura ou ligeiramente abaixo da altura dos seus olhos quando você estiver sentado confortavelmente.
  • Use iluminação adequada para o tipo de trabalho que você está realizando.
  • Faça pausas regulares e frequentes (pelo menos por 10 minutos) a cada meia hora.
  • Certifique-se de desviar periodicamente o olhar da tela do monitor e se concentrar em um objeto distante por pelo menos 20 segundos durante os intervalos.
  • O exercício ocular pode ajudar a reduzir o cansaço visual. Repita esses exercícios frequentemente:
    1. olhe para cima e para baixo
    2. role lentamente seus olhos
    3. mova seus olhos diagonalmente.

Este modelo passou pela verificação Flicker Free e Low Blue Light da TÜV Rheinland.
Para saber mais:
https://www.gigabyte.com/tw/Support/FAQ/4310

Informações de serviço da GIGABYTE

Mais informações sobre o serviço, visite o site oficial da GIGABYTE.
https://www.gigabyte.com/

Referências

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Monitor de Jogos Gigabyte AORUS CO49DQ

Idiomas disponíveis

Manuais Relacionados para Gigabyte AORUS CO49DQ

Índice
