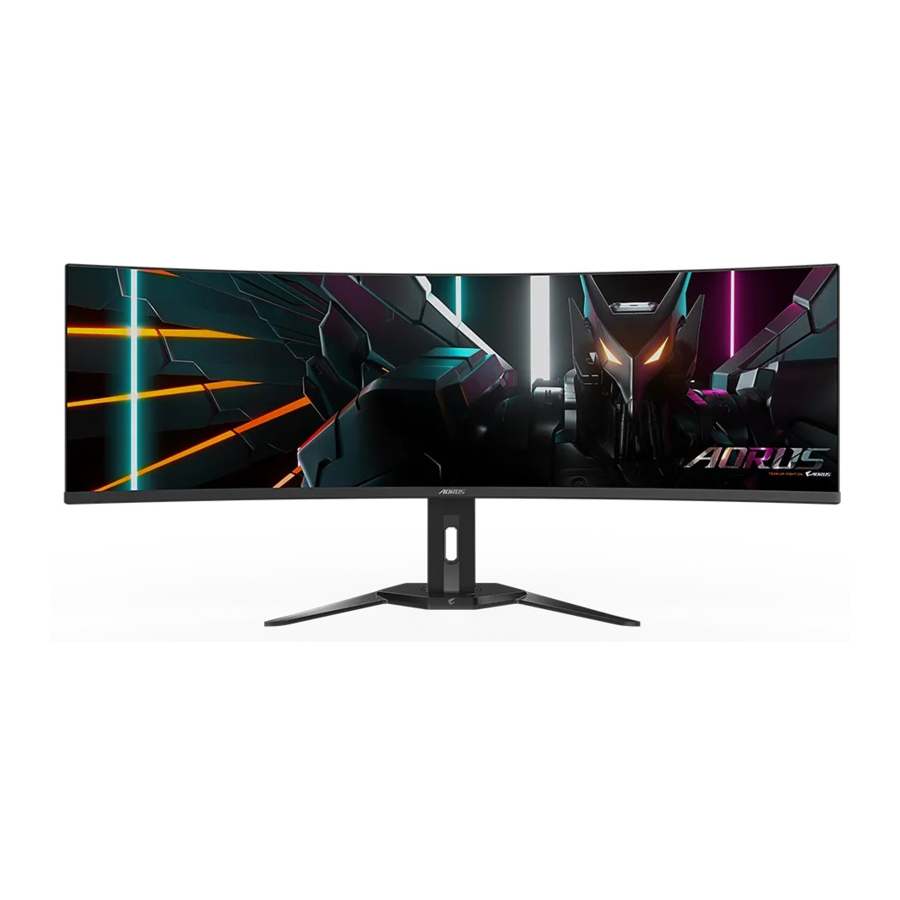

Gigabyte AORUS CO49DQ – mängumonitori kasutusjuhend

Sisu

SISSEJUHATUS

Pakendi sisu

Teie pakendikarbis on järgmised esemed. Kui mõni neist puudub, võtke ühendust kohaliku edasimüüjaga.

Märkus: hoidke alles pakendikarp ja pakkematerjalid, et monitori oleks võimalik transportida.

Ekraani kaitsekile eemaldamine kasutades eemaldamissakki

Juhised eemaldamissaki kasutamiseks:

  1. Eemaldamissakk asub alloleval pildil punase noolega näidatud kohas.
    Eemaldamissaki kasutamine – 1. samm
  2. Eemaldage ekraani kaitsekile alloleval pildil punase noolega näidatud suunas.
    Märkus: ekraani kahjustamise vältimiseks vältige kaitsekile eemaldamisel küünte või teravate esemete kasutamist. Selle asemel kasutage kaitsekile ülestõstmiseks ja eemaldamiseks teipi.
    Eemaldamissaki kasutamine – 2. samm

Toote ülevaade

Esivaade
Toote ülevaade – esivaade

  1. Juhtnupp
  2. Toite LED

Tagavaade
Toote ülevaade – tagavaade

  1. AC IN pesa
  2. Kõrvaklappide pesa
  3. HDMI pordid (x2)
  4. DisplayPort
  5. USB Type-C port
  6. USB ülesvoolu port
  7. USB 3.2 pordid (x2)

Monitori ettevalmistamine seinale kinnitamiseks

Märkus: monitori seinale kinnitamiseks kasutage ainult 100 x 100 mm VESA-ga ühilduvat seinale kinnitamise komplekti. Vaadake seinale kinnitamise kronsteini komplektis olevat paigaldusjuhendit. VESA kinnituskruvi suurus: M4 x 10 mm minimum.

SEADME KASUTAMINE

Toite sisse-/väljalülitamine

Toide sisse
Toite sisse-/väljalülitamine

  1. Ühendage toitekaabli üks ots monitori tagaküljel asuvasse AC IN pesasse.
  2. Ühendage toitekaabli teine ots pistikupessa.
  3. Monitori sisselülitamiseks vajutage Control (juhtnuppu) nuppu. Toite LED süttib valgelt, mis näitab, et monitor on kasutusvalmis.

Toide välja
Monitori väljalülitamiseks vajutage Control (juhtnuppu) nuppu 2 sekundit.
Märkus: kui ekraanil kuvatakse Main (peamenüü), saate monitori välja lülitada ka Control (juhtnuppu) alla () liigutades ja valides "Power Off" (toide välja).

Sisendallika valimine

  1. Liigutage Control (juhtnuppu) paremale (), et siseneda Input (sisendi) menüüsse.
  2. Liigutage Control (juhtnuppu) üles/alla (), et valida soovitud sisendallikas. Seejärel vajutage kinnitamiseks Control (juhtnuppu).

TOIMINGUD

Kiire menüü

Vaikimisi on Control (juhtnupp) määratud konkreetsele funktsioonile.
Märkus: eelseadistatud funktsioonide muutmiseks vaadake jaotist "Quick Switch" (kiire ümberlülitus).
Kiire ümberlülituse funktsioonidele juurdepääsuks tehke järgmist:

  • Liigutage Control (juhtnuppu) üles (), et siseneda Black Equalizer (musta ekvalaiseri) menüüsse.
    Liigutage Control (juhtnuppu) üles/alla (), et sätet reguleerida, ja vajutage kinnitamiseks Control (juhtnuppu).
  • Liigutage Control (juhtnuppu) alla (), et siseneda Picture Mode (pildirežiimi) menüüsse.
    Liigutage Control (juhtnuppu) üles/alla (), et valida soovitud suvand, ja vajutage kinnitamiseks Control (juhtnuppu).
  • Liigutage Control (juhtnuppu) vasakule (), et siseneda Audio Mode (helirežiimi) menüüsse.
    Liigutage Control (juhtnuppu) üles/alla (), et valida soovitud suvand, ja vajutage kinnitamiseks Control (juhtnuppu).
  • Liigutage Control (juhtnuppu) paremale (), et siseneda Input (sisendi) menüüsse. Vaadake jaotist "Selecting the Input Source" (sisendallika valimine).

Märkus: kiire ümberlülituse menüü sulgemiseks liigutage Control (juhtnuppu) vasakule ().

Funktsiooniklahvide juhend

  • Põhimenüü kuvamiseks vajutage Control (juhtnuppu).
    Funktsiooniklahvi ülevaade
    Seejärel kasutage funktsioonilehe valimiseks ja seotud sätete konfigureerimiseks Control (juhtnuppu).

OLED hooldus

  • Kui ekraanil kuvatakse Main (peamenüü), liigutage Control (juhtnuppu) vasakule (), et siseneda OLED Care (OLED hoolduse) menüüsse.
  • Care+: integreerige optimaalseks kaitseks OLED hoolduse sätted või valige oma kohandamine.
  • Usage Time: (kasutusaeg) näitab ekraani kumulatiivset kasutusaega.
  • Pixel Clean: (piksli puhastus) kui monitori on kasutatud üle 4 tunni, on soovitatav alustada selle protsessiga, et puhastada ja värskendada piksli kompenseerimise OLED ekraani.
  • Static Control: (staatiline juhtimine) vähendab ekraani heledust, kui pilt jääb staatiliseks.
  • Pixel Shift: (piksli nihe) liigutab ekraani sisu pikslite kaupa, et vältida staatilise pildi säilimist.
  • APL Stabilize: (APL stabiliseerimine) reguleerib ekraani heledust, et stabiliseerida keskmist pilditaset (Average Picture Level – APL).
  • Sub-Logo Dim: (alamlogo tuhm) vähendab tegumiriba ja staatiliste logode heledust, et vältida pildi säilimist.

Mänguabi

  • Kui ekraanil kuvatakse Main (peamenüü), liigutage Control (juhtnuppu) paremale (), et siseneda Game Assist (mänguabi) menüüsse.
  • GAME INFO: (mängu info) lubage/keelake ekraanil kuvatav mänguteave.
  • Crosshair: (sihik) sihtimisel abistamiseks valige sihik.
  • Dashboard: (armatuurlaud) lubage/keelake arvuti süsteemiteabe kuvamine ekraanil.
    Märkus: vajalik on ametliku tarkvara installimine ja USB-ühendus monitori ja arvuti vahel.
  • Display Alignment: (ekraani joondamine) mitme monitori sätete abistamiseks kuvage joondusjooned.

Seadme sätete konfigureerimine
Kui ekraanil kuvatakse Main (peamenüü), liigutage Control (juhtnuppu) üles (), et siseneda Settings (sätete) menüüsse.

Mängimine

Konfigureerige mänguga seotud sätted.

Üksus Kirjeldus
Black Equalizer Reguleerige pildi tumedate alade nähtavust, et parandada detaile ja nähtavust tumedates stseenides.
Super Resolution Parandage üldist pildikvaliteeti, et pakkuda teravamat ja detailsemat visuaali.
Display Mode Valige ekraani kuvasuhe.
Märkus: see valik ei ühildu AMD FreeSync Premium Pro ja PIP/PBP funktsioonidega.
AMD FreeSync Premium Pro Kui see funktsioon on lubatud, kõrvaldab see mängude mängimisel ekraani viivituse ja rebenemise.
Pilt

Konfigureerige pildiga seotud sätted.

Üksus Kirjeldus
Picture Valige erinevad eelmääratud sätted, et optimeerida visuaalset esitlust vastavalt sisu tüübile või kohandage isiklikke eelistusi.
Ekraan

Konfigureerige ekraaniga seotud sätted.

Üksus Kirjeldus
Input Valige sisendallikas.
KVM Konfigureerige KVM funktsioonid kahe arvuti või seadme juhtimiseks ühe klaviatuuri ja hiirega.
RGB Range Määrake RGB vahemik käsitsi või tuvastage automaatselt.
Apply Picture Mode Määrake pildirežiim kõigile sisendallikatele või praegusele sisendallikale.
PIP/PBP

Konfigureerige pilt-pildis ja pilt-pildi kõrval seotud sätted.

Märkus: PIP/PBP funktsiooni ei saa lubada HDR- ja FreeSync signaalide vastuvõtmisel.

Süsteem

Konfigureerige süsteemiga seotud sätted.

Üksus Kirjeldus
Language Valige OSD menüü jaoks soovitud keel.
Audio Konfigureerige heli seotud sätted.
Audio Mode Valige soovitud helirežiim.
OSD Settings Konfigureerige ekraanil kuvatava menüüga seotud sätted.
Quick Switch Määrake Control (juhtnupu) funktsioonid kiireks ümberlülitamiseks.
Other Settings
  • Resolution Notice: (resolutsiooni teade) lubage/keelake resolutsiooni teave ekraani signaaliallika vahetamisel või taaskäivitamisel.
  • Input Auto Switch: (sisendi automaatne vahetus) lubage/keelake automaatne ümberlülitamine saadaolevale sisendallikale.
  • Auto Power OFF: (automaatne toite väljalülitus) lubage/keelake taimer, et monitor automaatselt välja lülitada.
  • LED Indicator: (LED indikaator) valige toite LED-i indikaatori tüüp.
  • Type-C Compatibility: (Type-C ühilduvus) lülitage see suvand sisse, et tagada suurem mobiilseadmete ühilduvus.
  • HDMI Version: (HDMI versioon) valige HDMI versioon.
  • HDMI-CEC: kui see funktsioon on lubatud, saavad CEC seadmed, nagu PS5, XBOX, monitori sisse lülitada, kui need äratatakse, ja lülitada ekraani välja, kui need lülituvad ooterežiimi või väljalülitusrežiimi.
  • USB(A/C) Charge: (USB(A/C) laadimine) lubage/keelake USB Type-A ja Type-C laadimisfunktsioon.
Lähtesta kõik

Taastage monitori tehase vaikesätted.

Tehnilised andmed

Üksus Tehnilised andmed
Paneeli suurus 49-tolline
Kuvasuhe 32:9
Resolutsioon 5120 x 1440
LED-i eluiga 30 000 H
Piksli samm 233 x 233 um
Heledus 250 nitti (tüüpiline, SDR APL 100%)
1000 nitti (tüüpiline, HDR APL 3%)
Kontrastsus 1,5 M:1
Värvisügavus 1,07B (10 bitti)
Aktiivne kuvaala 1196,7 (H) x 339,2 (V)
Vaatenurk 178° (H)/178° (V)
Sisend-/väljundterminalid 2 x HDMI 2.1
1 x DP 1.4
1 x USB ülesvoolu
2 x USB 3.2 (allavoolu, 5V/1.5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1.2A)
1 x kõrvaklapid
Toiteallikas AC100~240V, 50/60Hz
Energiatarve
  • Seesrežiim: 72W
  • Ooterežiim: 0,5W
  • Väljasrežiim: 0,3W
Märkus: testitingimused vastavad CEC standarditele.
Mõõtmed (L x K x S) 1194,78 x 558,80 x 261,52 mm (koos alusega)
1194,78 x 372,23 x 160,51 mm (ilma aluseta)
Kaal 11,28 kg (koos alusega)
8,33 kg (ilma aluseta)
Temperatuurivahemik (töö) 0°C kuni 40°C

Märkus: tehnilisi andmeid võidakse ette teatamata muuta.

Toetatud ajastuste loend

Ajastuste loend HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Toetatud ajastusskeemide loend (PIP/PBP)

PIP PBP
Ajastusskeemide loend HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Veaotsing

Probleem Võimalikud lahendused
Toide puudub
  • Veenduge, et toitekaabel on korralikult ühendatud nii toiteallika kui ka monitoriga.
  • Kontrollige, et kaabel ja pistik pole katki.
  • Veenduge, et monitor on sisse lülitatud.
Ekraanil ei kuvata pilti
  • Veenduge, et monitor ja arvuti on korralikult ühendatud ja mõlemad seadmed on sisse lülitatud.
  • Veenduge, et olete valinud õige sisendallika.
Pilt ei täida kogu ekraani
  • Proovige erinevat sätet Display Mode (kuvasuhe).
Värvid on moonutatud
  • Veenduge, et sisendsignaali kaabel on korralikult ühendatud.
  • Konfigureerige pildiga seotud sätted. Vaadake jaotist "Pilt".
Heli puudub või helitugevus on madal
  • Veenduge, et kõrvaklappide kaabel on korralikult ühendatud.
  • Reguleerige helitugevust.
  • Reguleerige arvuti heliga seotud sätteid.

Märkus: Kui probleem püsib, võtke lisateabe saamiseks ühendust meie klienditeenindusega.

Põhihooldus

  • Pühkige ekraani pehme, ebemevaba lapiga, et eemaldada allesjäänud tolm.
  • Pihustage või kandke puhastusvedelik pehmele lapile. Seejärel pühkige ekraani õrnalt niiske lapiga.

Märkus:

  • Veenduge, et lapp on niiske, mitte märg.
  • Vältige pühkimisel ekraanile liigse surve avaldamist.
  • Happelised või abrasiivsed puhastusvahendid võivad ekraani kahjustada.

OHUTUSTEAVE

Ettevaatusabinõud

Enne monitori kasutamist lugege läbi järgmised ohutusabinõud.

  • Kasutage ainult monitoriga kaasasolevaid või tootja soovitatud tarvikuid.
  • Hoidke toote plastpakendikotti kohas, mis ei ole lastele kättesaadav.
  • Enne monitori vooluvõrku ühendamist veenduge, et toitekaabli pingereiting ühildub selle riigi toitespetsifikatsiooniga, kus te asute.
  • Toitejuhtme pistik peab olema ühendatud korralikult juhtmestiku ja maandusega pistikupessa.
  • Ärge puudutage pistikut märgade kätega, kuna see võib kergesti põhjustada elektrilöögi.
  • Asetage monitor stabiilsesse ja hästi ventileeritud kohta.
  • Ärge asetage monitori soojusallikate, näiteks elektriliste radiaatorite või otsese päikesevalguse lähedusse.
  • Monitoril olevad augud või avad on ventilatsiooni jaoks. Ärge katke ega blokeerige ventilatsiooniavasid ühegi esemega.
  • Ärge kasutage monitori vee, jookide või igat tüüpi vedelike läheduses. Selle eiramine võib põhjustada elektrilöögi või kahjustada monitori.
  • Enne puhastamist eemaldage monitor kindlasti vooluvõrgust.
  • Kuna ekraani pinda on lihtne kriimustada, vältige pinna puudutamist kõvade või teravate esemetega.
  • Kasutage ekraani pühkimiseks pabertaskuräti asemel pehmet ebemevaba lappi. Vajadusel võite monitori puhastamiseks kasutada klaasipuhastusvahendit. Kuid ärge kunagi pihustage puhastusvahendit otse ekraanile.
  • Kui monitori pikka aega ei kasutata, eemaldage toitekaabel.
  • Ärge proovige monitori ise lahti võtta ega parandada.

Stabiilsuse ohu ettevaatusabinõud

Toode võib kukkuda, põhjustades tõsiseid kehavigastusi või surma. Vigastuste vältimiseks tuleb see toode kindlalt kinnitada põranda/seina külge vastavalt paigaldusjuhistele.
Paljusid vigastusi, eriti laste puhul, saab vältida lihtsate ettevaatusabinõude abil, näiteks:

  • KASUTAGE AINULT tootekomplekti tootja soovitatud aluseid või paigaldusmeetodeid.
  • KASUTAGE AINULT mööblit, mis suudab toodet ohutult toetada.
  • VEENDUGE ALATI, et toode ei ulatuks üle tugimööbli serva.
  • HARIGE ALATI lapsi mööblile ronimise ohtudest, et jõuda toote või selle juhtnuppudeni.
  • VEDAGE ALATI oma tootega ühendatud juhtmed ja kaablid nii, et nende otsa ei saaks komistada, neid ei saaks tõmmata ega haarata.
  • ÄRGE KUNAGI asetage toodet ebastabiilsesse kohta.
  • ÄRGE KUNAGI asetage toodet kõrgele mööblile (näiteks kappidele või raamaturiiulitele) ilma mööblit ja toodet sobiva toe külge kinnitamata.
  • ÄRGE KUNAGI asetage toodet riidele või muudele materjalidele, mis võivad asuda toote ja tugimööbli vahel.
  • ÄRGE KUNAGI asetage esemeid, mis võivad ahvatleda lapsi ronima, näiteks mänguasju ja kaugjuhtimispulte, toote või mööbli peale, kuhu toode on paigutatud.
  • Kui olemasolevat toodet kavatsetakse säilitada ja ümber paigutada, tuleks kohaldada samu kaalutlusi nagu eespool.
  • Maavärinate või muude löökide tõttu ümberkukkumisest põhjustatud kehavigastuste või toote kahjustuste vältimiseks veenduge, et paigaldate toote stabiilsesse kohta ja võtate meetmeid kukkumise vältimiseks.

Kasutaja mugavussoovitused

Monitor kasutab Flicker-Free tehnoloogiat, mis eemaldab silmaga nähtava monitori virvenduse ja hoiab ära kasutajate silmade väsimuse ja kurnatuse.
Siin on mõned näpunäited monitori mugavaks vaatamiseks:

  • Jätke silmade ja monitori vahele vähemalt 50–75 cm (20–30 tolli) vahemaa.
  • Üldine juhis on paigutada monitor nii, et ekraani ülaosa oleks mugavalt istudes teie silmade kõrgusel või veidi allpool.
  • Kasutage oma töö jaoks piisavat valgustust.
  • Tehke regulaarselt ja sageli pause (vähemalt 10 minutit) iga poole tunni järel.
  • Vaadake kindlasti perioodiliselt monitori ekraanilt eemale ja keskenduge pauside ajal vähemalt 20 sekundit kaugele objektile.
  • Silmaharjutused võivad aidata vähendada silmade väsimust. Korrake neid harjutusi sageli:
    1. vaadake üles ja alla
    2. veeretage silma aeglaselt
    3. liigutage oma silmi diagonaalselt.

See mudel on läbinud TÜV Rheinlandi Flicker Free ja Low Blue Light verifitseerimise.
Lisateabe saamiseks:
https://www.gigabyte.com/tw/Support/FAQ/4310

GIGABYTE teenindusteave

Lisateavet teenuse kohta leiate GIGABYTE ametlikult veebisaidilt.
https://www.gigabyte.com/

Viited

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Gigabyte AORUS CO49DQ – mängumonitori kasutusjuhend

Saadaolevad keeled

Seotud juhendid Gigabyte AORUS CO49DQ

Sisukord
