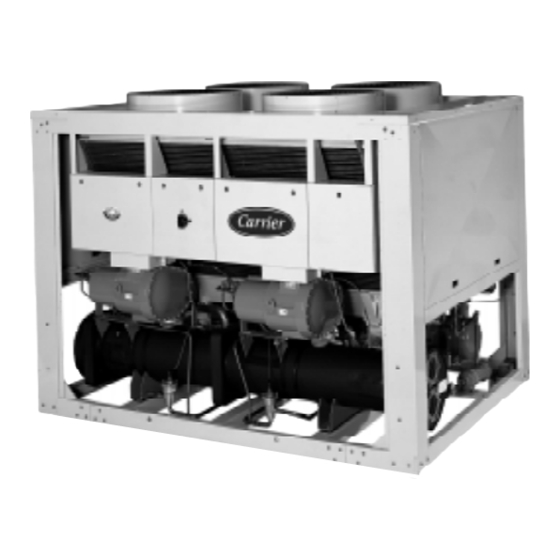

Carrier 30HXC/30GX vintli kompressor qo'llanmasi

Kirish

30HXC va 30GX qurilmasini birinchi marta ishga tushirishdan oldin, ishga tushirish, ishlatish va texnik xizmat ko'rsatishda ishtirok etuvchilar ushbu ko'rsatmalar va boshqa zarur ish ma'lumotlari bilan yaxshilab tanishib chiqishlari kerak. Ushbu kitob sizga ishga tushirish tartibini bajarishdan oldin boshqaruv tizimi bilan tanishishingiz uchun umumiy ma'lumot beradi. Ushbu qo'llanmadagi protseduralar mashinani to'g'ri ishga tushirish va ishlatish uchun zarur bo'lgan ketma-ketlikda joylashtirilgan.

XAVFSIZLIKNI TA'MINLASH

30HXC va 30GX suyuqlikli sovutgichlar dizayn xususiyatlari doirasida ishlaganda xavfsiz va ishonchli xizmat ko'rsatish uchun mo'ljallangan. Ushbu uskunani ishlatishda uskunaga va mulkka zarar yetkazmaslik yoki xodimlarning jarohatlanishiga yo'l qo'ymaslik uchun yaxshi fikrlash va xavfsizlik choralarini ko'ring.

Mashina yo'riqnomasida va ushbu qo'llanmada keltirilgan protseduralar va xavfsizlik choralarini tushunganingizga va ularga rioya qilganingizga ishonch hosil qiling.

Sovutgichning xavfsizlik klapanlarini bino ichida VENT qilmang. Xavfsizlik klapanidan chiqadigan joy tashqariga chiqarilishi kerak. Yopiq joyda sovutgichning to'planishi kislorodni siqib chiqarishi va bo'g'ilish yoki portlashga olib kelishi mumkin.
AYNIQSA, yopiq va past shiftli joylar uchun yetarli shamollatishni TA'MINLANG. Yuqori konsentratsiyali bug'ni nafas olish zararli va yurak urishining buzilishi, hushdan ketish yoki o'limga olib kelishi mumkin. Bug' havodan og'irroq va nafas olish uchun mavjud bo'lgan kislorod miqdorini kamaytiradi. Mahsulot ko'z va terining tirnash xususiyati keltirib chiqaradi. Parchalanish mahsulotlari xavflidir.
Quvurlarni tozalash yoki mashinaga bosim o'tkazish uchun HECH QACHON KISLORODDAN FOYDALANMANG. Kislorod gazi moy, surma va boshqa umumiy moddalar bilan kuchli reaksiyaga kirishadi.
Belgilangan sinov bosimidan HECH QACHON OSHMANG, yo'riqnoma adabiyotini va uskunaning nom plastinkasidagi dizayn bosimini tekshirish orqali ruxsat etilgan sinov bosimini TASDIQLANG.
Oqishni tekshirish uchun havodan FOYDALANMANG. Faqat sovutgich yoki quruq azotdan foydalaning.
HECH QANDAY xavfsizlik moslamasini O'CHIRMANG.
Har qanday mashinani ishlatishdan oldin barcha bosimni pasaytirish moslamalari to'g'ri o'rnatilganligiga ISHONCH HOSIL QILING.

Sovutgich liniyasi yoki idishini payvandlamang yoki olov bilan kesmang, toki barcha sovutgich (suyuqlik va bug') sovutgichdan chiqarilmaguncha. Bug' izlari quruq havo azoti bilan almashtirilishi va ish joyi yaxshi shamollatilishi kerak. Ochiq olov bilan aloqa qiladigan sovutgich zaharli gazlarni hosil qiladi.
Agar siz malakali elektrik bo'lmasangiz, kuchlanishli uskunada ISHLAMANG.
Barcha quvvat O'CHIRILGANLIGIGA va qoldiq kuchlanish kondensatorlar yoki qattiq holatdagi komponentlardan oqishi mumkinligiga ishonch hosil qilmaguningizcha, boshqaruv panellari, kalitlar, o'rni va hokazolarni o'z ichiga olgan elektr komponentlarida ISHLAMANG.
Xizmat ko'rsatish vaqtida elektr zanjirlarini OCHIQ HOLATDA QULFLANG VA BELGILANG. AGAR ISH TO'XTATILSA, ishni davom ettirishdan oldin barcha zanjirlar kuchsizlanganligini tekshiring.
Sovutgichni sifon qilmang.
Teriga suyuq sovutgichning to'kilishidan yoki ko'zlarga tushishidan SAQLANING. XAVFSIZLIK KO'ZOYNAKLARIDAN FOYDALANING. Teridan har qanday to'kilgan narsalarni sovun va suv bilan yuving. Agar suyuq sovutgich ko'zlarga kirsa,
DARHOL KO'ZLARNI suv bilan yuving va shifokorga murojaat qiling.
Sovutgich idishiga HECH QACHON ochiq olov yoki tirik bug'ni qo'llamang. Xavfli ortiqcha bosim paydo bo'lishi mumkin. Agar sovutgichni isitish zarur bo'lsa, faqat iliq suvdan foydalaning.
Bir martalik (qaytarmaydigan) ballonlarni QAYTA FOYDALANMANG yoki ularni to'ldirishga urinmang. Bu XAVFLI VA NOQONUNIYDIR. Ballonlar bo'shatilganda, qolgan gaz bosimini evakuatsiya qiling, yoqani bo'shating va valf poyasini burab, tashlang. YOQMANG.
Mashinaga sovutgich qo'shishdan oldin SOVUTGICH TURINI TEKSHIRING. Noto'g'ri sovutgichni kiritish ushbu mashinaga zarar etkazishi yoki noto'g'ri ishlashiga olib kelishi mumkin.
Mashina bosim ostida bo'lganida yoki mashina ishlayotganida HECH QACHON armatura, komponentlar va hokazolarni OLIB TASHLASHGA URINMANG. Sovutgich ulanishini uzishdan oldin bosim 0 kPa da ekanligiga ishonch hosil qiling.
Barcha xavfsizlik moslamalarini KAMIDA YILIGA BIR MARTA DIQQAT BILAN TEKSHIRING. Agar mashina korroziv muhitda ishlayotgan bo'lsa, moslamalarni tez-tez tekshirib turing.
Valf korpusi yoki mexanizmi ichida korroziya yoki begona moddalarning (zang, axloqsizlik, qobiq va h.k.) to'planishi aniqlanganda, HECH QANDAY xavfsizlik moslamasini TA'MIRLASHGA YOKI QAYTA TIKLASHGA URINMANG. Moslamani almashtiring.
Xavfsizlik moslamalarini ketma-ket yoki teskari o'rnatmang.

Sovutgich liniyalariga QADAM BOSMANG. Singan liniyalar aylanib, sovutgichni chiqarib yuborishi va shaxsiy jarohatlarga olib kelishi mumkin.
Mashinadan O'TIB CHIQMANG. Platformadan yoki sahnadan foydalaning.
Og'ir komponentlarni ko'tarish yoki ko'chirish uchun MEXANIK USKUNADAN (kran, yuk ko'taruvchi va h.k.) FOYDALANING. Komponentlar yengil bo'lsa ham, sirpanish yoki muvozanatni yo'qotish xavfi bo'lganda mexanik uskunadan foydalaning.
Ayrim avtomatik ishga tushirish tartiblari MINOR FAN YOKI NASOSLARNI ISHGA TUSHIRISHI MUMKINLIGIDAN XABARDOR BO'LING. Minor fanlari yoki nasoslar oldidagi uzgichni oching.
Faqat original uskunaning kod talablariga javob beradigan ta'mirlash yoki almashtirish qismlaridan FOYDALANING.
Vakolatli organning ruxsatisiz sanoat tuzlari bo'lgan suv qutilarini VENT QILMANG YOKI TO'KMANG.
Suv qutisi to'liq to'kilmaguncha suv qutisi murvatlarini BO'SHATMANG.
Gayka ijobiy tishli birikmaga ega ekanligini tekshirmasdan oldin HECH QACHON zichlagich gaykasini BO'SHATMANG.
Barcha valflar, armaturalar va quvurlarni vaqti-vaqti bilan korroziya, zang, oqish yoki shikastlanish uchun TEKSHIRIB TURING.
Kondensat yoki yomg'ir suvining to'planishiga yo'l qo'ymaslik uchun har bir bosimni pasaytirish moslamasi yaqinidagi shamollatish liniyasida DRENJ ulanishini TA'MINLANG.

O'LCHAMLAR, TOZALIKLAR, VAZN TAQSIMOTI

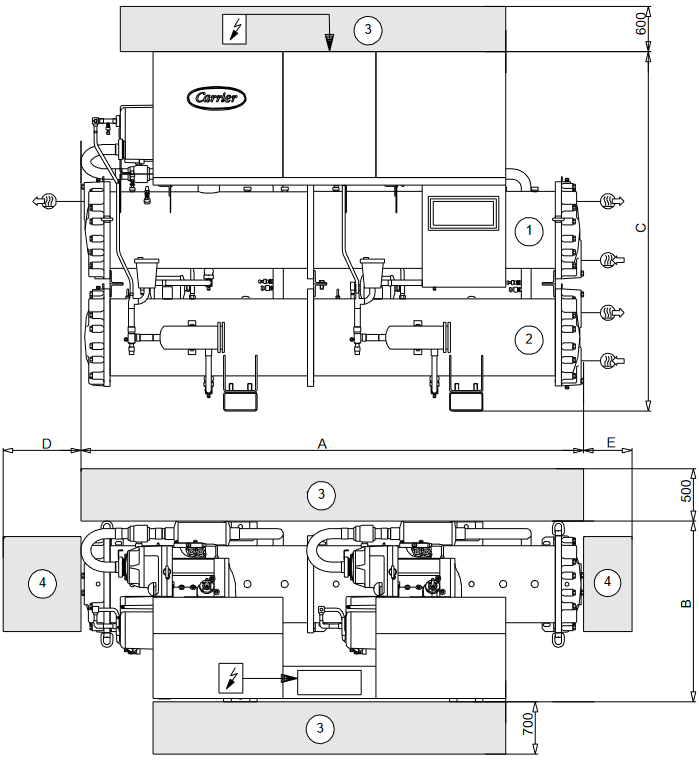

30HXC 080-190

30HXC080
30HXC090
30HXC100
30HXC110

1. Bug'latgich
2. Kondensator
3. Ishlash va texnik xizmat ko'rsatish uchun zarur bo'lgan tozaliklar
4. Issiqlik almashinuvchi trubkani olib tashlash uchun zarur bo'lgan tozaliklar. D va E tozaliklari chapda ham, o'ng tomonda ham bo'lishi mumkin.

Suv kirish joyi

Suv chiqish joyi

Elektr ta'minoti

kg: umumiy ish vazni

ESLATMA: O'rnatishni loyihalashda qurilma bilan birga taqdim etilgan sertifikatlangan o'lcham chizmalariga murojaat qiling.

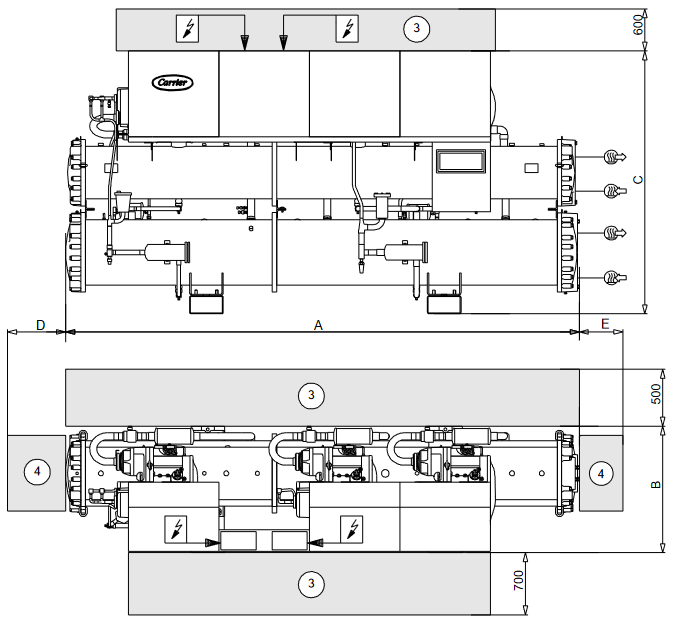

30HXC 200-375

1. Bug'latgich
2. Kondensator
3. Ishlash va texnik xizmat ko'rsatish uchun zarur bo'lgan tozaliklar
4. Issiqlik almashinuvchi trubkani olib tashlash uchun zarur bo'lgan tozaliklar. D va E tozaliklari chapda ham, o'ng tomonda ham bo'lishi mumkin.

Suv kirish joyi

Suv chiqish joyi

Elektr ta'minoti

kg: umumiy ish vazni

ESLATMA: O'rnatishni loyihalashda qurilma bilan birga taqdim etilgan sertifikatlangan o'lcham chizmalariga murojaat qiling.

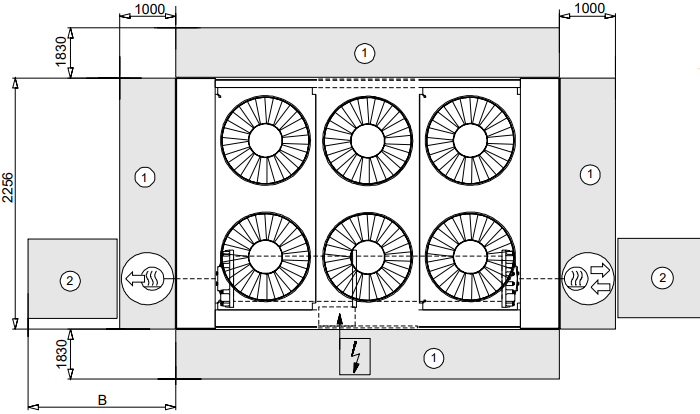

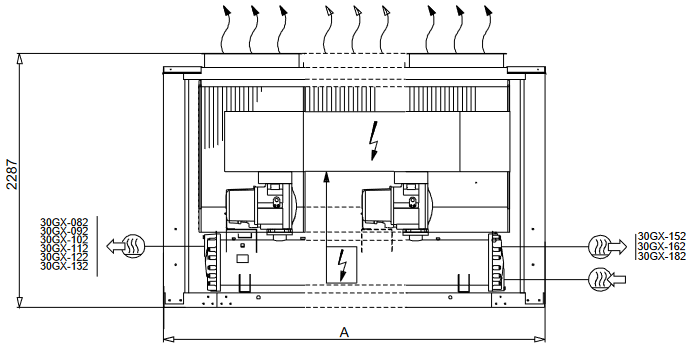

30GX 082-182

30GX-082
30GX-092
30GX-102
30GX-112
30GX-122
30GX-132
30GX-152
30GX-162
30GX-182

1. Ishlash va texnik xizmat ko'rsatish uchun zarur bo'lgan tozaliklar
2. Issiqlik almashinuvchi trubkani olib tashlash uchun zarur bo'lgan tozaliklar. Tozaliklar chapda ham, o'ng tomonda ham bo'lishi mumkin.

Suv kirish joyi

Suv chiqish joyi

Elektr ta'minoti

Havo chiqish joyi - to'sqinlik qilmang

kg: umumiy ish vazni

	A mm	B mm	kg
30GX082 30GX092 30GX102	2970	2215	3116 3157 3172
30GX112 30GX122 30GX132	3427	2045	3515 3531 3633
30GX152 30GX162	4342	2835	3920 3936
30GX182	5996	1820	4853

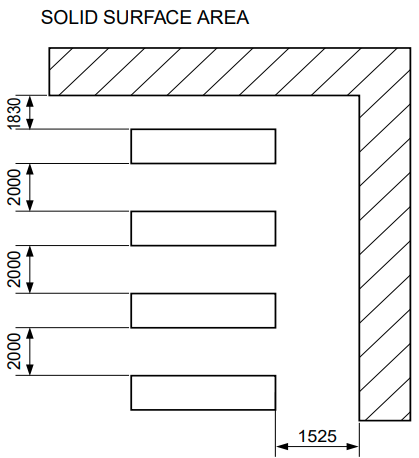

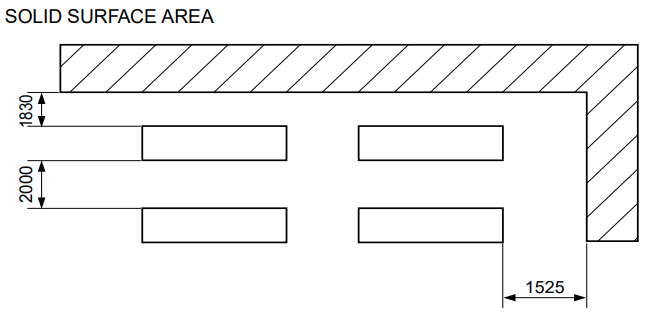

Bir nechta sovutgich o'rnatish

Eslatmalar:

1. Qurilma quyidagi havo oqimi uchun tozalikka ega bo'lishi kerak:
   Yuqori: hech qanday tarzda cheklamang
2. Bir nechta sovutgichlar (to'rttagacha qurilma) bo'lsa, ular orasidagi tegishli tozalik yon bo'shliq talabi uchun 1830 dan 2000 mm gacha oshirilishi kerak.
3. Sovutgich trubasini olib tashlash uchun tozaliklar talab qilinadi.

ESLATMA: O'rnatishni loyihalashda qurilma bilan birga taqdim etilgan sertifikatlangan o'lcham chizmalariga murojaat qiling.

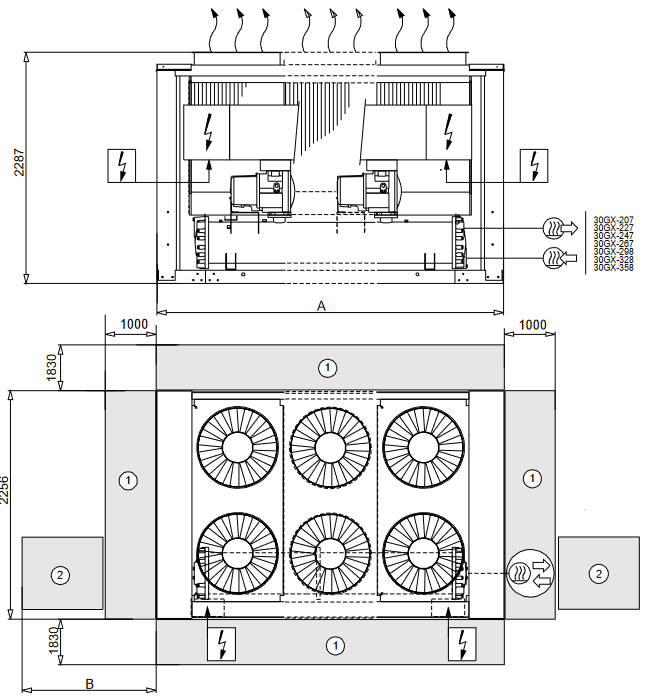

30GX 207-358

30GX-207
30GX-227
30GX-247
30GX-267
30GX-298
30GX-328
30GX-358

1. Ishlash va texnik xizmat ko'rsatish uchun zarur bo'lgan tozaliklar
2. Issiqlik almashinuvchi trubkani olib tashlash uchun zarur bo'lgan tozaliklar. Tozaliklar chapda ham, o'ng tomonda ham bo'lishi mumkin.

Suv kirish joyi

Suv chiqish joyi

Elektr ta'minoti

Havo chiqish joyi - to'sqinlik qilmang

kg: umumiy ish vazni

	A mm	B mm	kg
30GX207 30GX227	5996	2895	5540 5570
30GX247 30GX267	6911	2470	6134 6365
30GX298	7826	2220	7354
30GX328 30GX358	8741	1250	7918 8124

Bir nechta sovutgich o'rnatish

Eslatmalar:

1. Qurilma quyidagi havo oqimi uchun tozalikka ega bo'lishi kerak:
   Yuqori: hech qanday tarzda cheklamang
2. Bir nechta sovutgichlar (to'rttagacha qurilma) bo'lsa, ular orasidagi tegishli tozalik yon bo'shliq talabi uchun 1830 dan 2000 mm gacha oshirilishi kerak.
3. Sovutgich trubasini olib tashlash uchun tozaliklar talab qilinadi.

ESLATMA: O'rnatishni loyihalashda qurilma bilan birga taqdim etilgan sertifikatlangan o'lcham chizmalariga murojaat qiling.

30HXC UCHUN FIZIK MA'LUMOTLAR

30HXC		080	090	100	110	120	130	140	155	175	190	200	230	260	285	310	345	375
Net cooling capacity (Sof sovutish quvvati)	kW	292	321	352	389	426	464	514	550	607	663	716	822	918	996	1119	1222	1326
Operating weight (Ishlash og'irligi)	kg	2447	2462	2504	2650	2846	2861	2956	2971	3283	3438	4090	4705	4815	4985	5760	5870	6105
Refrigerant (Sovutgich) Circuit A/B (A/B konturi)		HFC-134a
	kg	39/36	39/36	37/32	38/38	57/55	59/50	56/50	59/52	58/61	60/70	110/58	118/63	120/75	120/75	108/110	110/110	110/120
Oil (Moy) Circuit A/B (A/B konturi)		Polyolester oil CARRIER SPEC: PP 47-32
	l	15/15	15/15	15/15	15/15	15/15	15/15	15/15	15/15	15/15	15/15	30/15	30/15	30/15	30/15	30/30	30/30	30/30
Compressors (Kompressorlar)		Hermetic twin-screw Power3
Circ. A, nom. size per compressor** (Kompressor uchun A konturi, nominal o'lcham**)		39	46	46	56	56	66	80	80	80	80+	66/56	80/56	80/80	80+/80+	80/66	80/80	80+/80+
Circ. B, nom. size per compressor** (Kompressor uchun B konturi, nominal o'lcham**)		39	39	46	46	56	56	56	66	80	80+	66	80	80	80+	80/66	80/80	80+/80+
Control type (Boshqaruv turi)		PRO-DIALOG Plus control
Number of capacity steps (Quvvat qadamlari soni)		6	6	6	6	6	6	6	6	6	6	8	8	8	8	10	10	10
Minimum capacity (Minimal quvvat)	%	19	19	21	19	21	19	17	19	21	21	14	14	14	14	10	10	10
Evaporator (Bug'latgich)		Shell and tube type, with internally finned copper tubes (Ichki qanotli mis trubkali, qobiq va truba turi)
Net water volume (Sof suv hajmi)	l	65	65	73	87	81	81	91	91	109	109	140	165	181	181	203	229	229
Water connections (Suv ulanishlari)		Factory-supplied flat flange, to be welded on site (Zavodda taqdim etilgan tekis gardish, joyida payvandlanadi)
Inlet and outlet (Kirish va chiqish)	in.	4	4	4	5	5	5	5	5	5	5	6	6	6	6	8	8	8
Drain and vent (NPT) (Drenaj va shamollatish (NPT))	in.	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8
Max. water-side operating pressure (Suv tomonidagi maksimal ish bosimi)	kPa	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Condensers (Kondensatorlar)		Shell and tube type, with internally finned copper tubes (Ichki qanotli mis trubkali, qobiq va truba turi)
Net water volume (Sof suv hajmi)	l	58	58	58	58	92	92	110	110	132	132	162	208	208	208	251	251	251
Water connections (Suv ulanishlari)		Factory-supplied flat flange, to be welded on site (Zavodda taqdim etilgan tekis gardish, joyida payvandlanadi)
Inlet and outlet (Kirish va chiqish)	in.	5	5	5	5	5	5	5	5	6	6	6	6	6	6	8	8	8
Drain and vent (NPT) (Drenaj va shamollatish (NPT))	in.	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8
Max. water-side operating pressure (Suv tomonidagi maksimal ish bosimi)	kPa	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000

* Standardised Eurovent conditions: evaporator entering/leaving water temperatures = 12°C/7°C, condenser water entering/leaving water temperatures = 30°C/35°C Net cooling capacity: Gross cooling capacity minus the water pump heat against the internal evaporator pressure drop. ** The compressor size corresponds to the nominal capacity in tons (1 ton = 3.517 kW). * Standartlashtirilgan Eurovent sharoitlari: bug'latgichga kiradigan/chiqadigan suv harorati = 12°C/7°C, kondensatorga kiradigan/chiqadigan suv harorati = 30°C/35°C Sof sovutish quvvati: ichki bug'latgich bosimining pasayishiga qarshi suv nasosining issiqligini ayirib tashlaganda yalpi sovutish quvvati. ** Kompressorning o'lchami tonnalardagi nominal quvvatga mos keladi (1 tonna = 3,517 kW).

30HXC ELEKTR TA'RIFLARI

30HXC		080	090	100	110	120	130	140	155	175	190	200	230	260	285	310	345	375
Quvvat zanjiri
Nominal quvvat manbai*	V-ph-Hz	400-3-50
Voltaj diapazoni	V	360-440
Boshqaruv zanjiri ta'minoti		Boshqaruv zanjiri zavodda o'rnatilgan transformator orqali ta'minlanadi
Nominal quvvat sarfi*	kW	59	67	74	83	88	99	112	123	135	146	156	179	201	219	245	274	298
Nominal tok kuchi*	A	98	111	124	139	148	166	186	204	226	242	259	291	335	367	408	456	498
Maks. quvvat sarfi**	kW	76	83	91	101	111	121	135	145	158	181	187	214	237	272	290	316	362
A zanjiri	kW	-	-	-	-	-	-	-	-	-	-	121	135	158	181	145	158	181
B zanjiri	kW	-	-	-	-	-	-	-	-	-	-	66	79	79	91	145	158	181
Cosine phi, to'liq yuk ostida		0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87	0.87
Maks. tok kuchi (Un - 10%)***	A	138	152	166	184	202	221	245	264	288	330	341	389	432	495	528	576	660
A zanjiri	A	-	-	-	-	-	-	-	-	-	-	221	245	288	330	264	288	330
B zanjiri	A	-	-	-	-	-	-	-	-	-	-	120	144	144	165	264	288	330
Maksimal tok kuchi (Un)***	A	125	138	151	167	184	201	223	240	262	300	310	354	393	450	480	524	600
A zanjiri	A	-	-	-	-	-	-	-	-	-	-	201	223	262	300	240	262	300
B zanjiri	A	-	-	-	-	-	-	-	-	-	-	109	131	131	150	240	262	300
Maks. ishga tushish toki, stand. qurilma (Un)****	A	172	197	209	235	252	283	318	335	357	420	806	938	977	1156	1064	1108	1306
A zanjiri	A	-	-	-	-	-	-	-	-	-	-	697	807	846	1006	824	846	1006
B zanjiri	A	-	-	-	-	-	-	-	-	-	-	605	715	715	856	824	846	1006
Maks. ishga tushish toki/maks. tok kuchi nisbati, qurilma		1.37	1.42	1.39	1.41	1.37	1.41	1.43	1.40	1.36	1.40	2.60	2.65	2.49	2.57	2.22	2.12	2.18
Maks. ishga tushish toki/maks. tok kuchi nisbati, A zanjiri		-	-	-	-	-	-	-	-	-	-	3.47	3.62	3.23	3.35	3.43	3.23	3.35
Maks. ishga tushish toki/maks. tok kuchi nisbati, B zanjiri		-	-	-	-	-	-	-	-	-	-	5.55	5.46	5.46	5.71	3.43	3.23	3.35
Maks. ishga tushish toki - kamaytirilgan tok bilan ishga tushirish (Un) ****	A	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	601	643	682	760	769	813	910
A zanjiri	A	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	492	512	551	610	529	551	610
B zanjiri	A	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	330	370	370	385	529	551	610
Maks. ishga tushirish toki - kamaytirilgan tok bilan ishga tushirish/ maks. tok kuchi nisbati, qurilma		stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	1.94	1.82	1.74	1.69	1.60	1.55	1.52
A zanjiri		stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	2.45	2.30	2.10	2.03	2.20	2.10	2.03
B zanjiri		stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	3.03	2.83	2.83	2.57	2.20	2.10	2.03
Uch fazali qisqa tutashuvni ushlab turish toki	kA	25	25	25	25	25	25	25	25	25	25	N/A	N/A	N/A	N/A	N/A	N/A	N/A
A zanjiri	kA	-	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
B zanjiri	kA	-	-	-	-	-	-	-	-	-	-	15	15	15	15	25	25	25
Mijozning kutish quvvati, qurilma yoki A zanjiri, bug'latgich suv nasosi ulanishlari uchun†	kW	8	8	8	11	11	11	15	15	15	15	15	18	18	30	30	30	30

* Standart Eurovent sharoitlari: Bug'latgichga kiruvchi/chiquvchi suv harorati 12°C va 7°C. Kondensatorga kiruvchi/chiquvchi suv harorati 30°C/35°C.
** Quvvat sarfi, kompressor, qurilmaning ishlash chegaralarida (bug'latgichga kiruvchi/chiquvchi suv harorati = 15°C/10°C, kondensatorga kiruvchi/chiquvchi suv harorati = 40°C/45°C) va 400 V nominal kuchlanishda (qurilma nomidagi ma'lumotlar).
*** Maksimal qurilma quvvat sarfida maksimal qurilma ish oqimi.
**** Maksimal bir zumlik ishga tushirish toki (eng kichik kompressor(lar)ning maksimal ish oqimi + eng katta kompressorning bloklangan rotor oqimi yoki kamaytirilgan ishga tushirish oqimi)
† Yuqoridagi qiymatlarga kiritilmagan tok va quvvat sarfi.
N/A Mavjud emas

Kompressorlar

YUQORI KONDENSATSIYA HARORATIGA EGA BO'LGAN QURILMALAR UCHUN ELEKTR MA'LUMOTLARI

30HXC 150 va 150A Opsiyalari

30HXC		080	090	100	110	120	130	140	155	175	190	200	230	260	285	310	345	375
Quvvat zanjiri
Nominal quvvat manbai*	V-ph-Hz	400-3-50
Voltaj diapazoni	V	360-440
Boshqaruv zanjiri ta'minoti		Boshqaruv zanjiri zavodda o'rnatilgan transformator orqali ta'minlanadi
Maks. quvvat sarfi**	kVt	104	117	131	145	159	174	194	211	230	263	271	310	345	395	422	460	526
A zanjiri	kVt	-	-	-	-	-	-	-	-	-	-	175	195	230	263	211	230	263
B zanjiri	kVt	-	-	-	-	-	-	-	-	-	-	96	115	115	132	211	230	263
Maks. tortilgan tok (Un - 10%)***	A	190	215	240	265	290	320	355	385	420	480	495	564	630	720	770	840	960
A zanjiri	A	-	-	-	-	-	-	-	-	-	-	320	355	420	480	385	420	480
B zanjiri	A	-	-	-	-	-	-	-	-	-	-	175	210	210	240	385	420	480
Maksimal tortilgan tok (Un)***	A	173	195	218	241	264	291	323	350	382	436	450	514	573	655	700	764	873
A zanjiri	A	-	-	-	-	-	-	-	-	-	-	291	323	382	436	350	382	436
B zanjiri	A	-	-	-	-	-	-	-	-	-	-	159	191	191	218	350	382	436
Maks. ishga tushirish toki, stand. qurilma (Un)****	A	277	312	335	379	402	435	519	546	578	618	1251	1549	1608	1701	1735	1799	1920
A zanjiri	A	-	-	-	-	-	-	-	-	-	-	1092	1358	1417	1483	1385	1417	1483
B zanjiri	A	-	-	-	-	-	-	-	-	-	-	960	1226	1226	1265	1385	1417	1483
Maks. ishga tushirish toki/maks. tok tortish nisbati, qurilma		1.61	1.60	1.54	1.57	1.52	1.49	1.61	1.56	1.51	1.42	2.78	3.02	2.81	2.60	2.48	2.36	2.20
Maks. ishga tushirish toki/maks. tok tortish nisbati, A zanjiri		-	-	-	-	-	-	-	-	-	-	3.75	4.21	3.71	3.40	3.96	3.71	3.40
Maks. ishga tushirish toki/maks. tok tortish nisbati, B zanjiri		-	-	-	-	-	-	-	-	-	-	6.03	6.42	6.42	5.80	3.96	3.71	3.40
Maks. ishga tushirish toki - kamaytirilgan tok bilan ishga tushirish (Un) ****	A	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Uch fazali qisqa tutashuvni ushlab turish toki	kA	25	25	25	25	25	25	25	25	25	25	N/A	N/A	N/A	N/A	N/A	N/A	N/A
A zanjiri	kA	-	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
B zanjiri	kA	-	-	-	-	-	-	-	-	-	-	15	15	15	15	25	25	25
Iste'molchining kutish quvvati, qurilma yoki A aylanasi, evaporatator suv nasosi ulanishlari uchun†	kVt	8	8	8	11	11	11	15	15	15	15	15	18	18	30	30	30	30

** Quvvat sarfi, kompressor, qurilmaning ish chegaralarida (evaporatatorga kiradigan/chiqadigan suv harorati = 15°C/10°C, kondensatorga kiradigan/chiqadigan suv harorati = 40°C/45°C) va 400 V nominal kuchlanishda (qurilma nom plastinkasida berilgan ma'lumotlar).
*** Qurilmaning maksimal quvvat sarfida maksimal ish oqimi.
**** Maksimal lahzali ishga tushirish toki (eng kichik kompressor(lar)ning maksimal ish oqimi + eng katta kompressorning bloklangan rotor toki yoki kamaytirilgan ishga tushirish toki)
† Tok va quvvat sarfi yuqoridagi qiymatlarga kiritilmagan.
N/A Mavjud emas

Yuqori kondensatsiya haroratiga mo'ljallangan 30HXC 080-375 qurilmalari to'g'ridan-to'g'ri standart modellardan olingan. Ularning qo'llanilish diapazoni standart qurilmalarning diapazoni bilan bir xil, ammo kondensatordan chiqadigan suv haroratida 63°C gacha ishlashga imkon beradi. PRO-DIALOG boshqaruvi standart qurilmalarning barcha afzalliklarini, shuningdek, kondensatordan chiqadigan suv haroratini boshqarishni taklif etadi.

Asosiy o'zgartirishlar:

• 30GX kompressorlaridan foydalanish
• Yuqori kondensatsiya haroratiga mo'ljallangan kompressorlar bilan ishlash uchun elektr komponentlarini o'zgartirish.
• Bosim kodining talablariga javob berish uchun issiqlik almashinuvchilarni o'zgartirish (agar kerak bo'lsa).

150-variant

Ushbu qurilmalar suv bilan sovutiladigan qurilmalar uchun an'anaviy ilovalar uchun mo'ljallangan, ammo 45°C dan yuqori kondensatordan chiqadigan suv harorati uchun.

Standart qurilmalar singari, ular quvurlarga o'rnatilgan kondensatorga kiradigan va chiqadigan suv sensorlari bilan jihozlangan.

Mashinani kondensator suvining chiqish joyida boshqarish mumkin, bu zavod konfiguratsiyasini o'zgartirishni va isitish/sovutish kirish joyini teskari o'zgartirish moslamasidan foydalanishni talab qiladi.

150A-variant

Ushbu qurilmalar suvdan suvga issiqlik nasoslari uchun mo'ljallangan.

Ular zavodda issiqlik nasoslari sifatida konfiguratsiya qilingan (masofadan teskari o'zgartirish moslamasining funktsiyasi sifatida isitish/sovutishni boshqarish). Kondensator evaporatatorning issiqlik izolyatsiyasiga o'xshash issiqlik izolyatsiyasini o'z ichiga oladi.

Texnik ma'lumotlar

Barcha ma'lumotlar standart 30HXC qurilmalarining ma'lumotlari bilan bir xil, quyidagi paragraflardan tashqari.

Tanlash

Ushbu turdagi qurilma uchun nominal shartlar mavjud emas. Tanlash joriy elektron katalog yordamida amalga oshiriladi.

O'lchamlar

Ular standart 30HXC qurilmalarining o'lchamlari bilan bir xil. Yagona farq "Tavsiya etilgan tanlov" bobida tavsiflangan kiruvchi maydon simlarini ulash diametrida. Simlarni ulashdan oldin ushbu qurilmalar uchun o'lchamli chizmalarga murojaat qiling.

Kompressor

30GX kompressor jadvaliga qarang.

Opsiyalar va aksessuarlar

Standart 30HXC qurilmalari uchun mavjud bo'lgan barcha opsiyalar mos keladi, bundan tashqari:

5-variant, sho'r suvli qurilma	Maxsus qurilma
25-variant, yumshoq ishga tushirish, 30HXC 200-375 qurilmalari	Mavjud emas

Diqqat:
Agar qurilmalar ikki xil ish rejimiga ega bo'lsa - biri yuqori kondensatsiya harorati bilan, ikkinchisi past kondensatsiya harorati bilan - va o'tish qurilma ishlayotgan paytda amalga oshirilsa, harorat daqiqasiga 3 K dan ko'p bo'lmagan miqdorda o'zgarishi kerak. Agar bu mumkin bo'lmasa, qurilmani ishga tushirish/to'xtatish kalitidan o'tish tavsiya etiladi (standart qurilmalar uchun masofadan ishga tushirish/to'xtatish mavjud).

30GX FIZIK MA'LUMOTLARI

30GX		082	092	102	112	122	132	152	162	182	207	227	247	267	298	328	358
Sof sovutish quvvati	kVt	285	309	332	388	417	450	505	536	602	687	744	810	910	1003	1103	1207
Ishlash og'irligi	kg	3116	3157	3172	3515	3531	3633	3920	3936	4853	5540	5570	6134	6365	7354	7918	8124
Sovutgich zaryadi		HFC-134a
A/B zanjiri	kg	55/55	58/50	54/53	55/53	60/57	63/60	75/69	75/75	80/80	130/85	130/85	155/98	170/104	162/150	162/165	175/175
Moy		Poliester moyi CARRIER SPEC: PP 47-32
A/B zanjiri	l	20/20	20/20	20/20	20/20	20/20	20/20	20/20	20/20	20/20	40/20	40/20	40/20	40/20	40/40	40/40	40/40
Kompressorlar		Germetik egizak vintli Power3
A aylanasi, har bir kompressor uchun nom. o'lcham**		46	46	56	56	66	66	80	80	80+	66/56	80/66	80/80	80+/80+	80/80	80/80	80+/80+
B aylanasi, har bir kompressor uchun nom. o'lcham**		39	46	46	56	56	66	66	80	80+	80	80	80	80+	66/66	80/802	80+/80+
Boshqaruv turi		PRO-DIALOG Plus boshqaruvi
Quvvat qadamlari soni		6	6	6	6	6	6	6	6	6	8	8	8	8	10	10	10
Minimal quvvat	%	19	21	19	21	19	21	19	21	21	16	14	14	14	9	10	10
Evaporatator		Ichki qanotli mis quvurlari bilan qoplangan va quvurli tur
Sof suv hajmi	l	65	73	73	87	87	101	91	91	109	140	140	165	181	203	229	229
Suv ulanishlari		Zavodda yetkazib berilgan tekis flanes, joyida payvandlanadi
Kirish va chiqish	dyuym	4	4	4	5	5	5	5	5	5	6	6	6	6	8	8	8
Drenaj va ventilyatsiya (NPT)	dyuym	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8	3/8
Maks. suv tomonidagi ish bosimi	kPa	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kondensatorlar		Mis quvurlari va alyuminiy qanotlar
Fanatlar		Aylanadigan qopqoqli eksenel FLYING BIRD 2 fanati
Miqdori		4	4	4	6	6	6	8	8	8	10	10	12	12	14	16	16
Tezlik	ayl/s	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8
Umumiy havo oqimi	l/s	21110	21110	21110	31660	31660	31660	42220	42220	42220	52770	52770	63330	63330	73880	84440	84440

* Standartlashtirilgan Eurovent shartlari: evaporatatorga kiradigan/chiqadigan suv harorati = 12°C/7°C, tashqi havo harorati = 35°C Sof sovutish quvvati: Umumiy sovutish quvvati ichki evaporatator bosimining pasayishiga qarshi suv nasosining issiqligidan ayriladi.
** Kompressorning o'lchami tonnalarda nominal quvvatga mos keladi (1 tonna = 3,517 kVt).

ELEKTR TA'MINOTI MA'LUMOTLARI 30GX

30HXC		082	092	102	112	122	132	152	162	182	207	227	247	267	298	328	358
Quvvat zanjiri
Nominal quvvat manbai*	V-ph-Hz	400-3-50
Voltaj diapazoni	V	360-440
Boshqaruv zanjiri ta'minoti		Boshqaruv zanjiri zavodda o'rnatilgan transformator orqali ta'minlanadi
Nominal quvvat sarfi*	kW	98	109	123	133	150	166	179	196	214	246	281	292	332	364	394	449
Nominal tok kuchi*	A	180	200	223	256	273	290	326	352	388	449	492	528	582	642	704	776
Maks. quvvat sarfi**	kW	127	141	154	175	191	207	234	253	286	319	355	380	429	462	506	572
A zanjiri	kW	-	-	-	-	-	-	-	-	-	193	228	253	286	253	253	286
B zanjiri	kW	-	-	-	-	-	-	-	-	-	127	127	127	143	209	253	286
Cosine phi, to'liq yuk ostida birlik		0.85	0.85	0.85	0.85	0.85	0.85	0.86	0.86	0.86	0.86	0.86	0.86	0.86	0.86	0.86	0.86
Maks. tok kuchi (Un - 10%)***	A	237	262	287	323	353	383	429	464	524	585	650	696	786	847	928	1048
A zanjiri	A	-	-	-	-	-	-	-	-	-	353	418	464	524	464	464	524
B zanjiri	A	-	-	-	-	-	-	-	-	-	232	232	232	262	383	464	524
Maksimal tok kuchi (Un)***	A	217	240	263	297	324	351	394	426	480	537	596	639	721	777	852	961
A zanjiri	A	-	-	-	-	-	-	-	-	-	324	383	426	480	426	426	480
B zanjiri	A	-	-	-	-	-	-	-	-	-	213	213	213	240	351	426	480
Maks. ishga tushish toki, stand. qurilma**** (Un)	A	334	357	401	435	468	495	590	622	662	1338	1631	1674	1767	1812	1887	2008
A zanjiri***	A	-	-	-	-	-	-	-	-	-	1125	1418	1461	1527	1461	1461	1527
B zanjiri***	A	-	-	-	-	-	-	-	-	-	1248	1248	1248	1287	1152	1461	1527
Maks. ishga tushish toki/maks. tok kuchi nisbati, qurilma		1.54	1.49	1.53	1.47	1.44	1.41	1.50	1.46	1.38	2.49	2.74	2.62	2.45	2.33	2.22	2.09
Maks. ishga tushish toki/maks. tok kuchi nisbati, A zanjiri		-	-	-	-	-	-	-	-	-	3.47	3.70	3.43	3.18	3.43	3.43	3.18
Maks. ishga tushish toki/maks. tok kuchi nisbati, B zanjiri		-	-	-	-	-	-	-	-	-	5.86	5.86	5.86	5.36	3.28	3.43	3.18
Maks. ishga tushish toki - kamaytirilgan tok bilan ishga tushirish (Un) ****	A	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	878	955	998	1102	1136	1211	1343
A zanjiri	A	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	665	742	785	862	785	785	862
B zanjiri	A	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	572	572	572	622	692	785	862
Maks. ishga tushirish toki - kamaytirilgan tok bilan ishga tushirish/ maks. tok kuchi nisbati, qurilma		stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	1.64	1.60	1.56	1.53	1.46	1.42	1.40
A zanjiri		stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	2.05	1.94	1.84	1.79	1.84	1.84	1.79
B zanjiri		stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	stand.	2.69	2.69	2.69	2.39	1.97	1.84	1.79
Uch fazali qisqa tutashuvni ushlab turish toki	kA	25	25	25	25	25	25	25	25	25	N/A	N/A	N/A	N/A	N/A	N/A	N/A
A zanjiri	kA	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
B zanjiri	kA	-	-	-	-	-	-	-	-	-	25	25	25	25	25	25	25
Mijozning kutish quvvati, qurilma yoki A zanjiri, evaporatator suv nasosining ulanishlari uchun†	kW	4	4	4	5.5	5.5	5.5	7.5	7.5	7.5	7.5	9	9	9	15	15	15

* Standart Eurovent sharoitlari: Evaporatatorga kiradigan/chiqadigan suv harorati 12°C va 7°C. Tashqi havo harorati 35°C.
** Quvvat sarfi, kompressor va fan, qurilmaning ishlash chegaralarida (evaporatatorga kiradigan/chiqadigan suv harorati = 15°C/10°C, tashqi havo harorati = 46°C) va 400 V nominal kuchlanishda (qurilma nomidagi ma'lumotlar).
*** Maksimal qurilma quvvat sarfida maksimal qurilma ish oqimi.
**** Maksimal bir zumlik ishga tushirish toki (eng kichik kompressor(lar)ning maksimal ish oqimi + fan toki + bloklangan rotor toki yoki eng katta kompressorning kamaytirilgan ishga tushirish toki).
† Tok va quvvat sarfi yuqoridagi qiymatlarga kiritilmagan
N/A Mavjud emas

Kompressorlar

Ma'lumotnoma	Hajmi	I nom.	MHA	LRA	LRA (Y)	LRA (S) 1 cp.	LRA (S) 2 cp.
06NA2146S7N	39	70	95	605	191	220	-
06NA2174S7N	46	90	120	715	226	260	-
06NA2209S7N	56	113	145	856	270	330	420
06NA2250S7N	66	130	175	960	303	380	500
06NA2300S5N	80	156	210	1226	387	445	550
06NA2300S5E	80+	174	240	1265	400	460	600

Afsona:

06NA	Havo bilan sovutiladigan qurilmalar uchun kompressor
N	Iqtisod qilinmagan kompressor
E	Iqtisod qilingan kompressor
INOM	Eurovent sharoitlarida kompressorning o'rtacha tok sarfi
MHA	360 V da amperlarni ushlab turishi kerak (maksimal ish oqimi)
LRA	To'g'ridan-to'g'ri ishga tushirish bilan bloklangan rotor toki
LRA (Y)	Kamaytirilgan tokda bloklangan rotor toki (yulduz/delta ishga tushirish rejimi)
LRA (S) 1 cp.	Elektron starter bilan kamaytirilgan tok bilan ishga tushirish (ishga tushirish davomiyligi maksimal 3 soniya) har bir zanjir uchun bitta kompressor uchun
LRA (S) 2 cp.	Elektron starter bilan kamaytirilgan tok bilan ishga tushirish (ishga tushirish davomiyligi maksimal 3 soniya) har bir zanjir uchun ikkita kompressor uchun

QO'LLANISH MA'LUMOTLARI

Blokning ishlash diapazoni

Evaporator		Minimum (Minimal)	Maximum (Maksimal)
Evaporatorga kiradigan suv harorati	°C	6.8*	21
Evaporatordan chiquvchi suv harorati	°C	4**	15
Kondensator (suv bilan sovutiladigan)		Minimum (Minimal)	Maximum (Maksimal)
Kondensatorga kiradigan suv harorati	°C	20***	42
Kondensatordan chiquvchi suv harorati	°C	25	45
Tashqi muhitning ishlash harorati 30HXC	°C	6	40
Kondensator (havo bilan sovutiladigan)		Minimum (Minimal)	Maximum (Maksimal)
Tashqi muhitning ishlash harorati	°C	0	46
Mavjud statik bosim	kPa		0

Eslatmalar:
* Agar 6,8°C dan past haroratda ishlashni talab qiladigan dastur uchun Carrier elektron katalogidan foydalangan holda blokni tanlash uchun Carrier s.a. bilan bog'laning.
** Agar 4°C dan past haroratda ishlashni talab qiladigan dastur uchun, bloklar antifrizdan foydalanishni talab qiladi.
*** Suv bilan sovutiladigan bloklar (30HXC) to'liq yukda va 20°C dan past kondensatorga kiradigan suv haroratida ishlaganda, analog suvni boshqarish klapanlari bilan bosimni boshqarish moslamasidan foydalanishni talab qiladi (bosimni boshqarish bo'limiga qarang).

Vaqtinchalik ishlash rejimlarida (ishga tushirish va qisman yukda) blok kondensatorga kiradigan havo harorati 13°C bo'lganda ishlashi mumkin.

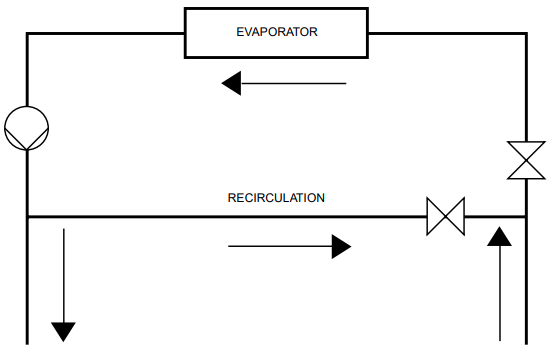

Sovutilgan suvning minimal oqimi

Sovutilgan suvning minimal oqimi keyingi sahifadagi jadvalda ko'rsatilgan. Agar oqim bundan kam bo'lsa, evaporatordagi oqimni diagrammada ko'rsatilgandek qayta aylantirish mumkin. Evaporatordan chiquvchi aralashmaning harorati hech qachon sovutilgan suvning kirish haroratidan 2,8 K dan kam bo'lmasligi kerak.

SOVUTILGAN SUVNING MINIMAL OQIM tezLIGI UCHUN

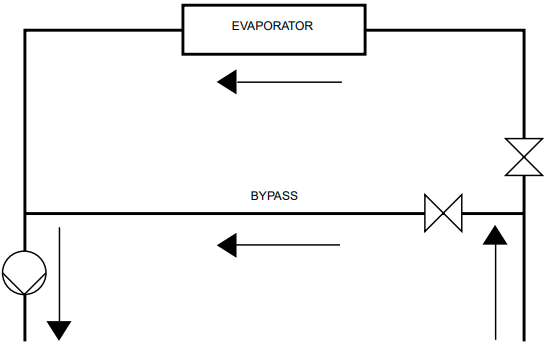

Sovutilgan suvning maksimal oqimi

Sovutilgan suvning maksimal oqimi evaporatordagi maksimal ruxsat etilgan bosimning pasayishi bilan cheklangan. U keyingi sahifadagi jadvalda keltirilgan. Agar oqim maksimal qiymatdan oshsa, ikkita yechim mavjud:

1. Yuqori maksimal suv oqimi tezligini ta'minlaydigan bitta suv o'tishi kam bo'lgan nostandart evaporatorni tanlang.
2. Evaporatorning oqim tezligi pastroq bo'lgan yuqori harorat farqiga erishish uchun diagrammada ko'rsatilgandek, evaporatordan o'tib keting.

SOVUTILGAN SUVNING MAKSIMAL OQIM tezLIGI UCHUN

O'zgaruvchan oqimli evaporator

O'zgaruvchan evaporator oqimi standart 30HXC va 30GX chillerlarida ishlatilishi mumkin. Chillerlar barcha oqim sharoitlarida suvning doimiy chiqish haroratini saqlaydi. Buning sodir bo'lishi uchun minimal oqim tezligi ruxsat etilgan oqim tezliklari jadvalidagi minimal oqimdan yuqori bo'lishi va daqiqada 10% dan ko'pga o'zgarmasligi kerak. Agar oqim tezligi tezroq o'zgarsa, tizimda 3,25 l/kVt o'rniga har bir kVt uchun kamida 6,5 litr suv bo'lishi kerak.

Tizimning minimal suv hajmi

Tizim qanday bo'lishidan qat'i nazar, suv aylanishining minimal hajmi quyidagi formula bilan beriladi:

Hajmi = Cap (kVt) x N Litr

Qo'llanilishi	N
Oddiy havo sovutish	3.25
Jarayon turidagi sovutish	6.5

Bu yerda Cap - bu o'rnatishning nominal ish sharoitlarida tizimning nominal sovutish quvvati (kVt).

Ushbu hajm barqaror ishlash va haroratni aniq nazorat qilish uchun zarur.

Kerakli hajmga erishish uchun ko'pincha bufer suv idishini zanjirga qo'shish kerak. Idishning o'zi suyuqlikni (suv yoki tuz eritmasi) to'g'ri aralashtirishni ta'minlash uchun ichki to'siqlarga ega bo'lishi kerak. Quyidagi misollarga qarang.

ESLATMA: Kompressor bir soat ichida 6 martadan ko'p qayta ishga tushmasligi kerak.

Sovutgichning oqim tezligi (l/s)

30HXC		Min.*		Max.**
080-090		5.7		22.7
100		6.0		24.1
110		6.9		27.5
120-130		8.3		33.0
140-155		10.0		39.5
175-190		10.7		42.7
200		13.4		53.7
230		13.4		60.6
260-285		17.0		68.1
310		19.4		77.8
345-375		21.3		85.3
30GX		Min.*		Max.**
082		5.7		22.7
092-102		6.0		24.1
112-122		6.9		27.5
132		8.4		33.7
152-162		10.0		39.9
182		10.7		42.7
207-227		13.4		53.7
247		15.1		60.6
267		17.0		68.1
298		19.4		77.8
328-358		21.3		85.3

* Suvning tezligi 0.9 m/s ga asoslangan.
** Suvning tezligi 3.6 m/s ga asoslangan.

Kondensatorning oqim tezligi (l/s)

30HXC	Min.* Yopiq halqa	Ochiq halqa	Max.**
080-110	2.5	7.5	29.9
120-130	3.1	9.3	37.3
140-155	3.8	11.4	45.5
175-190	4.6	13.8	55.2
200	5.0	14.9	59.6
230-285	6.7	20.1	80.3
310-375	7.3	22.0	88.0

* Yopiq halqada suvning tezligi 0.3 m/s ga va ochiq halqada 0.9 m/s ga asoslangan.
** Suvning tezligi 3.6 m/s ga asoslangan

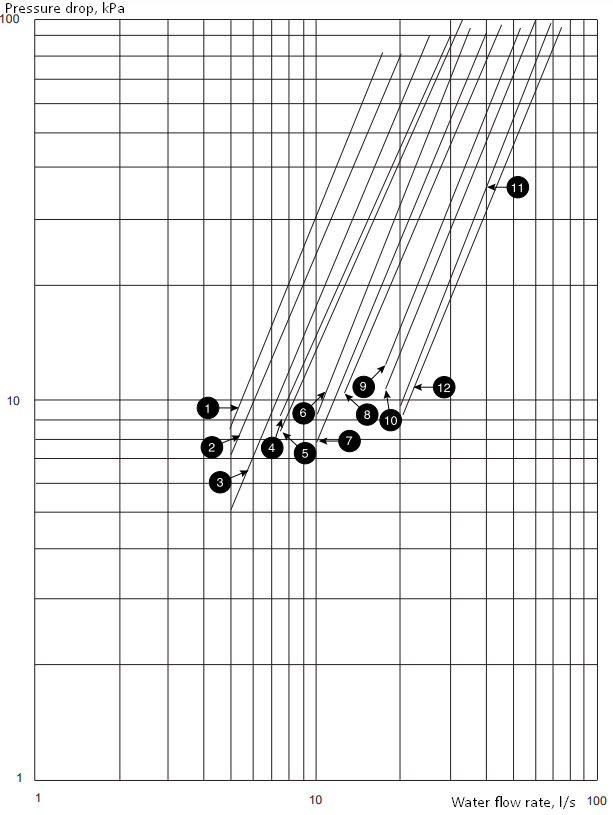

Evaporatorning bosim pasayishi egri chizig'i

1. 30HXC 080-090/30GX 082
2. 30HXC 100/30GX 092-102
3. 30HXC 110/30GX 112-122
4. 30GX 132
5. 30HXC 120-130
6. 30HXC 140-155/30GX 152-162
7. 30HXC 175-190/30GX 182
8. 30HXC 200/30GX 207-227
9. 30HXC 230/30GX 247
10. 30HXC 260-285/30GX 267
11. 30HXC 310/30GX 298
12. 30HXC 345-375/30GX 328-358

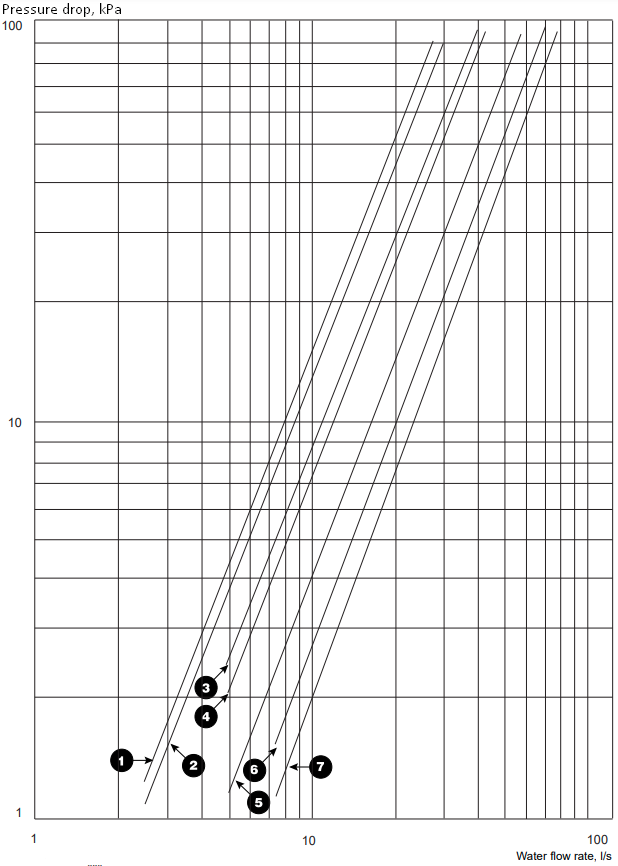

Kondensatorning bosim pasayishi egri chizig'i

1. 30HXC 080-090-100-110
2. 30HXC 120-130
3. 30HXC 140-155
4. 30HXC 175-190
5. 30HXC 200
6. 30HXC 230-260-285
7. 30HXC 310-345-375

Oqim nazoratchilari

Sovutgich oqimi kaliti va sovitilgan suv nasosining blokirovkasi

30HXC va 30GX qurilmalarida sovutgich oqimi kalitini o'rnatish va sovitilgan suv nasosining blokirovkasini ulash majburiy hisoblanadi. Ushbu ko'rsatmaga rioya qilmaslik Carrier kafolatini bekor qiladi.

Sovutgich oqimi kaliti nazoratchisi zavodda 30HXC va 30GX qurilmalariga o'rnatilgan va sim bilan ulangan.
O'rnatish uchun ishlab chiqaruvchining ko'rsatmalariga amal qiling.

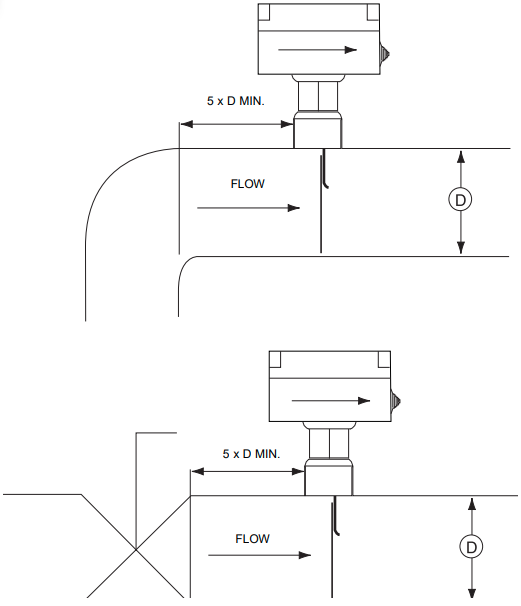

Oqim kaliti gorizontal trubaga yoki yuqoriga suyuqlik oqimi bo'lgan vertikal trubaga o'rnatilishi mumkin. Suyuqlik oqimi pastga yo'naltirilganda foydalanilmasligi kerak.

Oqim kalitining har bir tomonida kamida beshta truba diametri bo'lgan to'g'ri truba qismiga o'rnating. Klapanlar, tirsaklar yoki teshiklar yaqiniga joylashtirmang. Kurak hech qachon trubaga yoki trubadagi hech qanday cheklovga tegmasligi kerak. Oqim kalitini kurakning tekis qismi oqimga to'g'ri burchak ostida bo'ladigan qilib joylashtiring. Qopqoqdagi va pastki qismidagi, korpus ichidagi o'qlar oqim yo'nalishini ko'rsatishi kerak. Kalit shunday o'rnatilishi kerakki, terminallarga oson sim ulash uchun qulay bo'lsin.

34 va 35 terminallari sovitilgan suv nasosining blokirovkasini (sovitilgan suv nasosi kontaktorining yordamchi kontakti) joyida o'rnatish uchun ta'minlangan.

(Truba ulanishi: 1" NPT)

Kondensator oqimi kaliti (30HXC)

Kondensator oqimi kaliti - bu joyida o'rnatiladigan qurilma.

O'RNATISH

Qabul qilingan uskunani tekshiring

• Blokni shikastlangan yoki yetishmayotgan qismlar uchun tekshiring. Agar shikastlanish aniqlansa yoki jo'natma to'liq bo'lmasa, darhol yuk tashish kompaniyasiga da'vo arizasi bering.
• Olingan blok buyurtma qilingan blok ekanligini tasdiqlang. Nomi yozilgan ma'lumotlarni buyurtma bilan solishtiring.
• Saytda o'rnatish uchun buyurtma qilingan barcha aksessuarlar yetkazib berilganligini va ular to'liq va shikastlanmaganligini tasdiqlang.
• Nozik boshqaruv mexanizmi va elektron qurilmalar tufayli bloklarni ob-havoga ta'sir qiladigan joyda saqlamang.

Blokni ko'chirish va joylashtirish

Ko'chirish

Blok oxirgi holatiga kelmaguncha, tagliklarni, palletlarni yoki himoya qadoqlarini olib tashlamang. Sovutgichni trubalar yoki roliklar yordamida ko'chiring yoki to'g'ri sig'imli slinglardan foydalanib, uni ko'taring.

(30HXC)
Faqat sovutgichning yuqori qismida, blokda belgilangan ko'tarish nuqtalarida slinglardan foydalaning. Issiqlik almashinuvchining pastki qismidan jihozlash blokni xavfli tarzda ko'tarilishiga olib keladi. Shaxsiy jarohatlar yoki blokning shikastlanishi mumkin. Blok bilan birga taqdim etilgan sertifikatlangan o'lchamli chizmada berilgan jihozlash ko'rsatmalariga amal qiling.

Joylashtirish

Barcha ulanishlar va xizmat ko'rsatish uchun yetarli joy borligini tasdiqlash uchun har doim "O'lchamlar va oraliqlar" bobiga murojaat qiling. Og'irlik markazi koordinatalari, blokni o'rnatish teshiklarining joylashuvi va og'irlik taqsimoti nuqtalari uchun blok bilan birga taqdim etilgan sertifikatlangan o'lchamli chizmaga murojaat qiling.

Ushbu sovutgichlarni podvalda yoki yer darajasida o'rnatishni tavsiya etamiz. Agar uni yer sathidan yuqoriroq o'rnatish kerak bo'lsa, avval ruxsat etilgan pol yukining yetarli ekanligini va polning yetarlicha mustahkam va tekis ekanligini tekshiring. Agar kerak bo'lsa, polni mustahkamlang va tekislang.

Sovutgichni oxirgi joylashuviga keltirgandan so'ng, tagliklarni va uni ko'chirishga yordam beradigan boshqa qurilmalarni olib tashlang. Blokni shpiritli o'lchagich yordamida tekislang va blokni polga yoki poydevorga murvat bilan mahkamlang. Agar ushbu bloklar tekis bo'lmasa va o'z o'rindiqlariga mahkam o'rnatilmagan bo'lsa, ularning ishlashi buzilishi mumkin. Agar kerak bo'lsa, tebranishni izolyatsiya qilishga yordam berish uchun blok ostiga izolyatsiya yostiqchalaridan foydalaning.

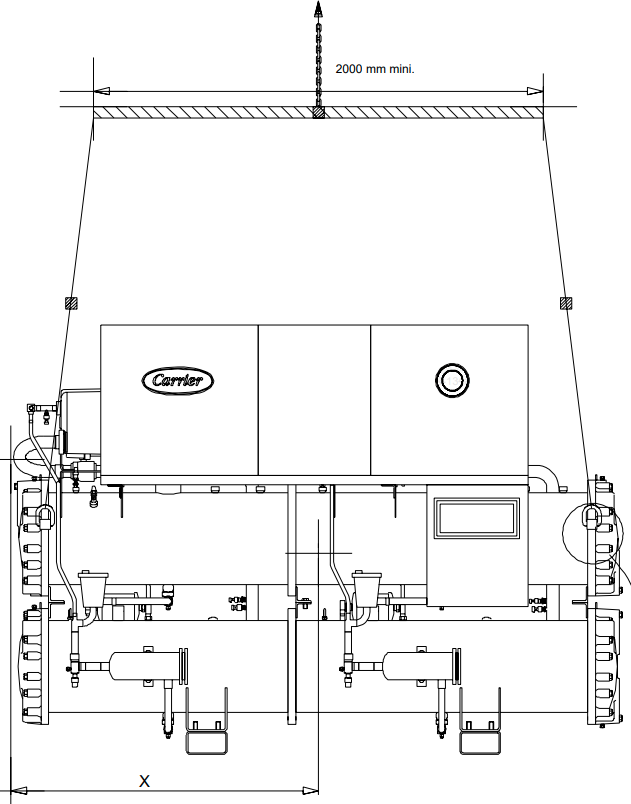

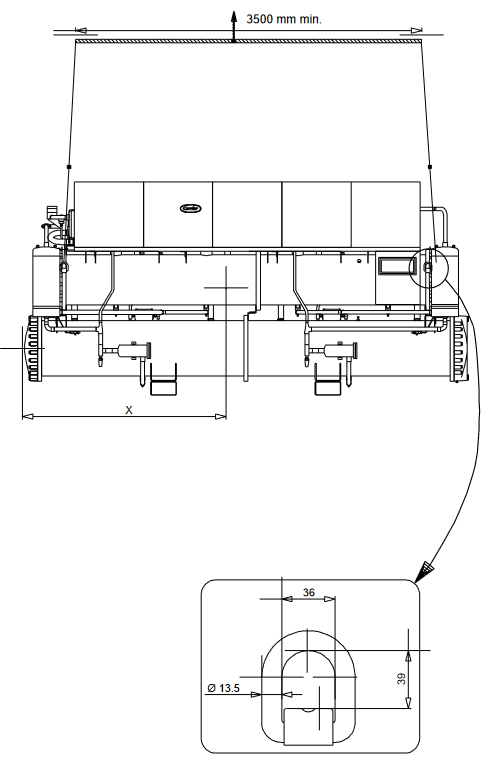

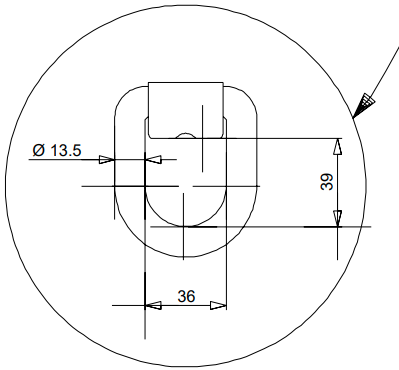

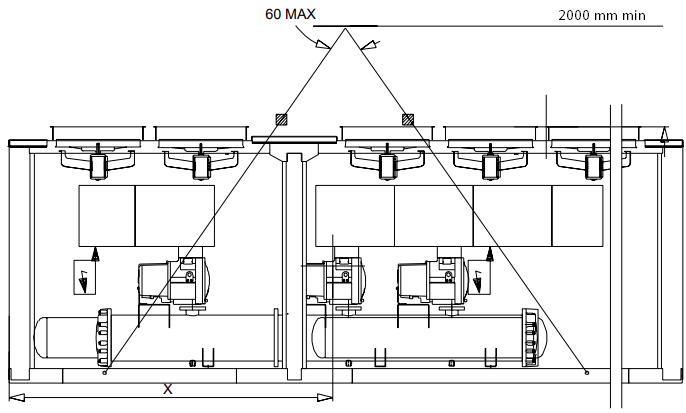

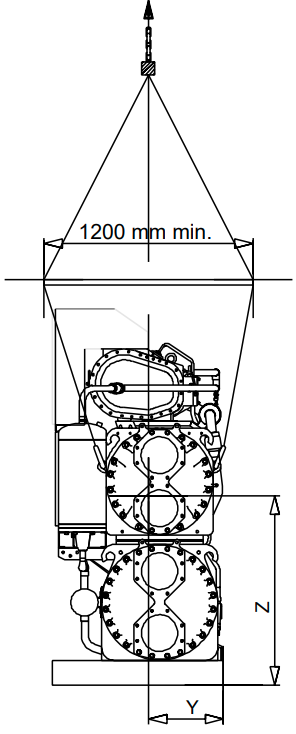

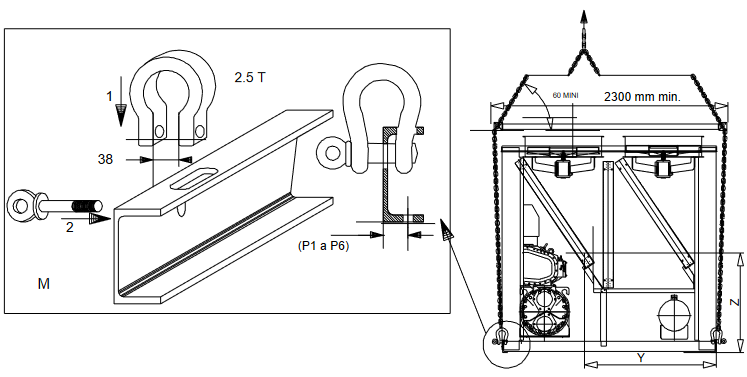

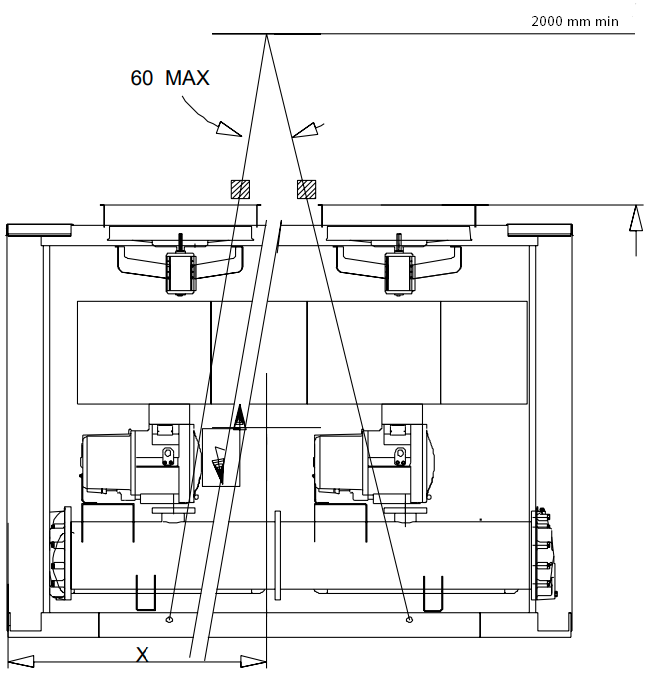

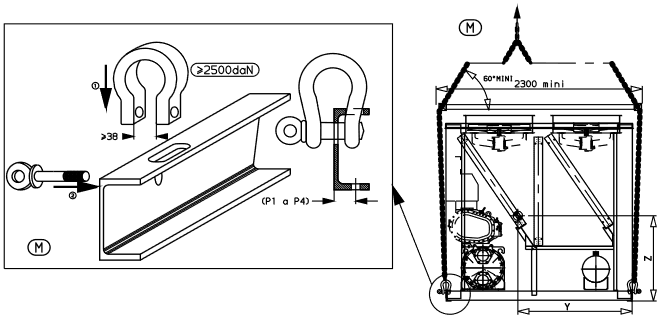

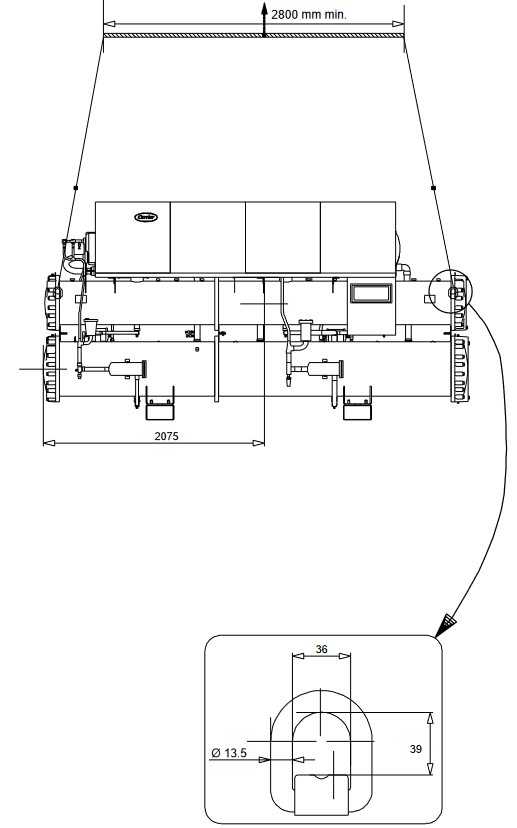

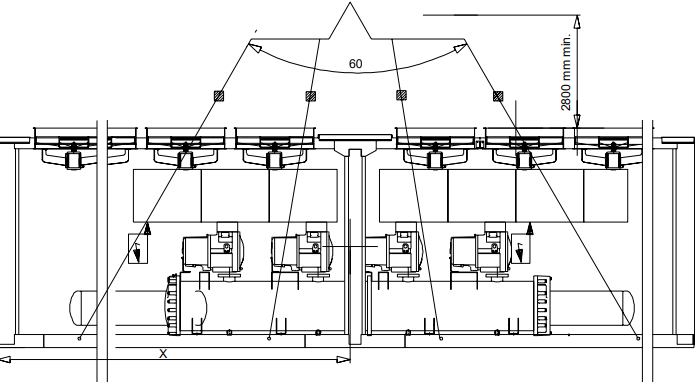

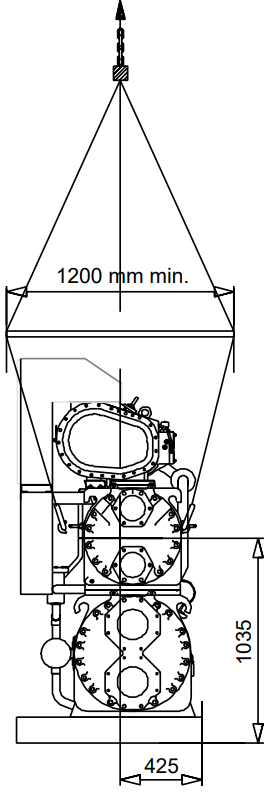

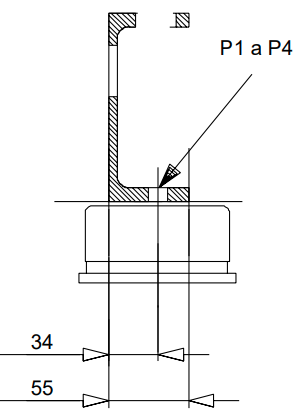

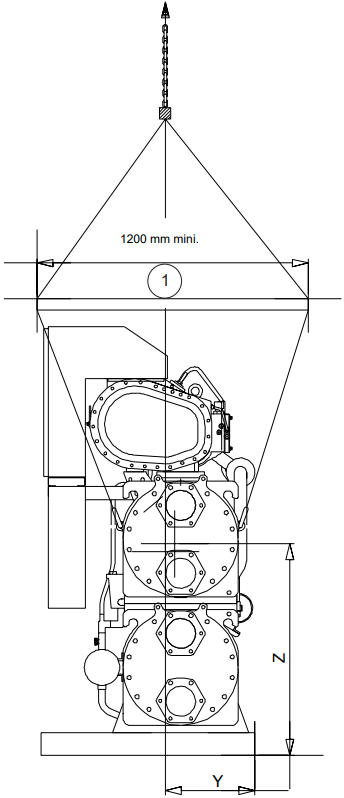

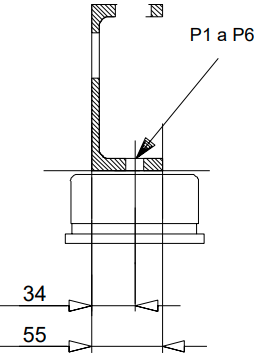

KO'TARISH BO'YICHA YO'RIQNOMA

30HXC 080-190

Ushbu diagramma faqat ma'lumot uchun ko'rsatilgan. "Sertifikatlangan chizmalar" ga murojaat qiling.

1. 30HXC 190 DAN TASHQARI

   	X mm	Y mm	Z mm
   30HXC080 30HXC090 30HXC100	1345	402	903
   30HXC110	1368	397	935
   30HXC120 30HXC130 30HXC140 30HXC155	1731	392	879
   30HXC175	1703	386	947
   30HXC190	1705	398	955

ESLATMA
Barcha ko'tarish va joylashtirish operatsiyalari tugagandan so'ng, ko'tarish quloqlarida bo'yoq olib tashlangan barcha yuzalarni tozalash tavsiya etiladi.

30HXC 200-285

Ushbu diagramma faqat ma'lumot uchun ko'rsatilgan. "Sertifikatlangan chizmalar" ga murojaat qiling.

30HXC 310-375

	X mm	Y mm	Z mm
30HXC310	2195	425	1085
30HXC345	2195	425	1085
30HXC375	2205	435	1025

ESLATMA
Barcha ko'tarish va joylashtirish operatsiyalari tugagandan so'ng, ko'tarish quloqlarida bo'yoq olib tashlangan barcha yuzalarni tozalash tavsiya etiladi.

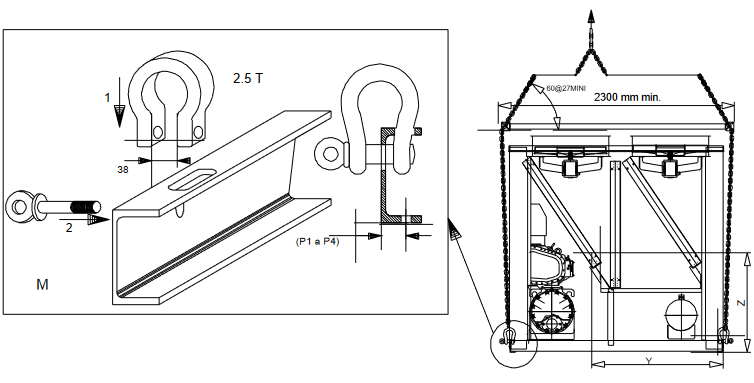

30GX 082-162

Ushbu diagramma faqat ma'lumot uchun ko'rsatilgan. "Sertifikatlangan chizmalar" ga murojaat qiling.

	X mm	Y mm	Z mm	PTkg
30GX082	1440	1460	900	3115
30GX092	1440	1460	900	3156
30GX102	1440	1460	900	3170
30GX112	1650	1460	900	3574
30GX122	1650	1460	900	3527
30GX132	1650	1460	900	3634
30GX152	2155	1430	900	3938
30GX162	2155	1430	900	3954

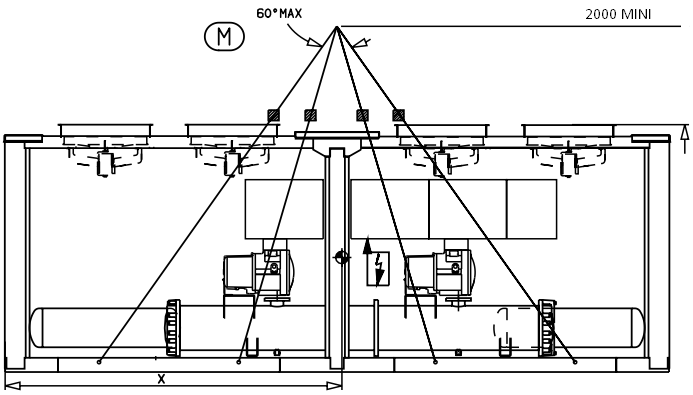

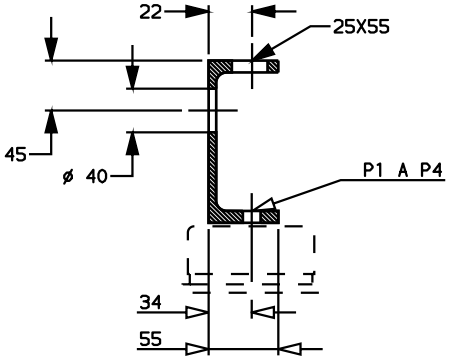

30GX 182

	X mm	Y mm	Z mm	PTkg
30GX182	3030	1370	875	4853

ESLATMA
Barcha ko'tarish va joylashtirish operatsiyalari tugagandan so'ng, ko'tarish qulog'ida bo'yoq olib tashlangan barcha yuzalarni tozalash tavsiya etiladi.

30GX 207-267

Ushbu diagramma faqat ma'lumot uchun ko'rsatilgan. "Sertifikatlangan chizmalar" ga murojaat qiling.

	X mm	Y mm	Z mm	PTkg
30GX207	2870	1440	890	5536
30GX227	2870	1440	890	5572
30GX247	3320	1430	927	6131
30GX267	3300	1420	886	6363

30GX 298-358

	X mm	Y mm	Z mm	PTkg
30GX298	3630	1420	890	7353
30GX328	4360	1455	920	7840
30GX358	4360	1445	930	8045

ESLATMA
Barcha ko'tarish va joylashtirish operatsiyalari tugagandan so'ng, ko'tarish quloqlarida bo'yoq olib tashlangan barcha yuzalarni tozalash tavsiya etiladi.

Quvur ulanishlari

Barcha suv kirish va chiqish ulanishlarining o'lchamlari va joylashuvi uchun sertifikatlangan o'lchamli chizmalarga murojaat qiling. Suv quvurlari issiqlik almashinuvchilarga radial yoki eksenel kuchni yoki quvurlarga yoki binoga tebranishni uzatmasligi kerak.

Suv ta'minoti tahlil qilinishi va zarur bo'lganda tegishli filtrlash, tozalash, boshqarish moslamalari, izolyatsiya va havo chiqarish klapanlari va zanjirlari o'rnatilishi kerak. Suvni tozalash bo'yicha mutaxassis yoki bu mavzu bo'yicha tegishli adabiyotlar bilan maslahatlashing.

Ishlashda ehtiyot choralari

Suv zanjiri eng kam sonli tirsaklar va turli darajalarda gorizontal quvur yo'llariga ega bo'lishi uchun mo'ljallangan bo'lishi kerak. Quyidagi asosiy tekshiruvlar amalga oshirilishi kerak (shuningdek, quyida tipik gidravlik zanjirning rasmini ko'ring).

• Issiqlik almashinuvchilarining suv kirish va chiqish joylariga e'tibor bering.
• Suv zanjiridagi barcha yuqori nuqtalarga qo'lda yoki avtomatik havo chiqarish klapanlarini o'rnating.
• Tizimdagi bosimni ushlab turish uchun kengaytirish kamerasi yoki kengaytirish/bo'shatish klapanidan foydalaning.
• Bug'latgichga yaqin joyda kiruvchi va chiquvchi suv ulanishlariga suv termometrlari va bosim o'lchagichlarini o'rnating.
• Butun zanjirni to'kishga imkon berish uchun barcha past nuqtalarga to'kish klapanlarini o'rnating. Sovutgichni ishlatishdan oldin to'kish liniyasiga to'xtatish klapanini ulang.
• Kiruvchi va chiquvchi suv liniyalarida bug'latgichga yaqin joyda to'xtatish klapanlari va bosim o'lchagichlarini o'rnating.
• Sovutgich oqimining o'tkazgichini o'rnating.
• Quvurlarga tebranishni kamaytirish uchun moslashuvchan ulanishlardan foydalaning.
• Issiqlik yo'qotilishini kamaytirish va kondensatsiyani oldini olish uchun barcha quvurlarni qochqinlarni tekshirgandan so'ng izolyatsiya qiling.
• Izolyatsiyani bug 'to'sig'i bilan yoping.

Bug'latgich va kondensator ulanishlari

Bug'latgich va kondensator ko'p trubkali qobiq va trubka turiga ega bo'lib, trubkalarni tozalashni osonlashtirish uchun olinadigan suv qutilari mavjud.

Suv ulanishlarini amalga oshirishdan oldin, ko'rsatilgan usulga rioya qilib, ikkala boshdagi murvatlarni ko'rsatilgan pastki momentga torting. Murvatning o'lchamiga qarab (jadvalga qarang) ko'rsatilgan diapazonning pastki uchida moment qiymatidan foydalanib, juftlarda va ko'rsatilgan tartibda torting.

Quvurlarni gardishga payvandlashdan oldin suv qutisidan zavodda yetkazib berilgan tekis gardishni olib tashlang. Gardishni olib tashlamaslik sensorlar va izolyatsiyaga zarar yetkazishi mumkin.

ESLATMA
Quvurlar ulangan boshlarning murvatlari to'g'ri va bir xilda tortilganligiga ishonch hosil qilish uchun tizimni to'kish va quvurlarni uzishni tavsiya etamiz.

Muzlashdan himoya qilish

Bug'latgich va suv bilan sovutiladigan kondensatorni himoya qilish
Agar sovutgich yoki suv quvurlari atrof-muhit harorati 0°C dan pastga tushishi mumkin bo'lgan joyda bo'lsa, blokni va suv quvurlarini eng past haroratdan 8 K pastroq haroratgacha himoya qilish uchun antifriz eritmasini qo'shish tavsiya etiladi. Faqat issiqlik almashinuvchi uchun tasdiqlangan antifriz eritmasidan foydalaning. Agar tizim antifriz eritmasi bilan himoyalanmagan bo'lsa va muzlash ob-havo sharoitida ishlatilmasa, sovutgich va tashqi quvurlarni to'kish majburiydir. Muzlash tufayli kelib chiqqan zarar kafolat bilan qoplanmaydi.

Suv qutisini tortish tartibi

Afsona

1. 1-ketma-ketlik: 1 2 3 4
   2-ketma-ketlik: 5 6 7 8
   3-ketma-ketlik: 9 10 11 12
2. Tortish momenti
   Murvat o'lchami M16 - 171 - 210 Nm

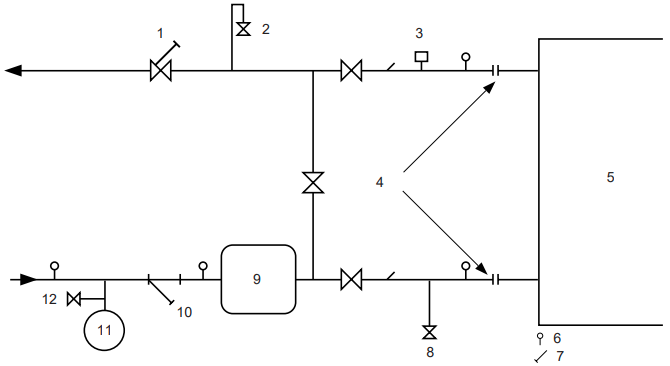

Tipik gidravlik zanjir diagrammasi

Afsona

1. Boshqaruv klapani
2. Havo chiqarish
3. Oqim o'tkazgichi
4. Moslashuvchan ulanish
5. Issiqlik almashinuvchi
6. Bosim o'lchash nuqtasi
7. Termostat gilzi
8. To'kish
9. Bufer tanki
10. Filtr
11. Kengaytirish tanki
12. To'ldirish klapani

ELEKTR XUSUSIYATLARI

• 30HXC 080-190 va 30GX 082-182 faqat bitta quvvatni uzish/izolyatsiya qilish kalitiga ega.
• 30HXC 200-375 va 30GX 207-358 ikkita quvvatni uzish/izolyatsiya qilish kalitiga ega.
• Boshqaruv qutisi quyidagilarni standart sifatida o'z ichiga oladi:
  • Har bir kompressor va fan uchun starterlar va motor himoya qurilmalari
  • Boshqaruv komponentlari
• Saytda ulanishlar:
  Barcha asosiy ulanishlar va elektr o'rnatish saytga tegishli direktivalarga muvofiq amalga oshirilishi kerak.
• 30HXC va 30GX ushbu direktivalarga muvofiqlikni osonlashtirish uchun mo'ljallangan. 30HXC va 30GX uchun elektr jihozlarining muhandisligi Yevropa standarti EN 60204-1 (mashinalar xavfsizligi - mashinalarning elektr jihozlari - 1-qism: umumiy qoidalar) ni hisobga oladi.

Standart EN 60204-1 Mashinalar direktivasi § 1.5.1 talablariga javob berishning yaxshi usuli hisoblanadi. Normativ tavsiya IEC 364, odatda, o'rnatish qoidalarining talablariga javob beradi deb tan olinadi.

Standart EN 60204-1 ning B ilovasi mashinalar ishlaydigan elektr xususiyatlarini tavsiflash uchun ishlatilishi mumkin.

30HXC

1. Standart 30HXC uchun ish sharoitlari quyida tavsiflangan:
   • Atrof-muhit sharoitlari⁽¹⁾. Atrof-muhit klassifikatsiyasi IEC 364 § 3 standartida tavsiflangan:
     • Atrof-muhit harorati diapazoni: + 6°C dan + 40°C gacha, AA4 klassifikatsiyasi
     • Namlik diapazoni (kondensatsiyalanmaydigan)
       40°C da 50% rh
       20°C da 90% rh
     • Balandlik - 2000 m⁽¹⁾
     • Ichki o'rnatish uchun
     • Suvning mavjudligi: AD2 klassifikatsiyasi⁽¹⁾ (suv tomchilarining ehtimoli)
     • Qattiq moddalarning mavjudligi: AE2 klassifikatsiyasi⁽¹⁾ (ahamiyatsiz zarrachalarning mavjudligi)
     • Korroziv moddalar va ifloslantiruvchi moddalarning mavjudligi, AF1 klassifikatsiyasi (e'tiborga olinmaydigan)
     • Vibratsiya, zarba: AG2, AH2 klassifikatsiyasi. Xodimlarning malakasi: BA4 klassifikatsiyasi⁽¹⁾ (IEC 364 ga muvofiq malakali xodimlar).

⁽¹⁾ Ushbu klassifikatsiya bo'yicha talab qilinadigan himoya standarti IP21B (IEC 529 ma'lumotnoma hujjatiga muvofiq). Barcha 30HXC IP23C himoya standartiga ega va shuning uchun ushbu himoya talabini bajaradi.

30GX

2. 30GX uchun ish sharoitlari quyida tavsiflangan:
   • Atrof-muhit sharoitlari⁽²⁾. Atrof-muhit klassifikatsiyasi EN 60721 standartida tavsiflangan:
     • Tashqi o'rnatish uchun⁽²⁾
     • Atrof-muhit harorati diapazoni: - 18°C dan + 46°C gacha, 4K3 klassifikatsiyasi⁽²⁾
     • Balandlik 2000 m⁽²⁾
     • Qattiq moddalarning mavjudligi: 4S2 klassifikatsiyasi (ahamiyatsiz zarrachalarning mavjudligi)
     • Korroziv moddalar va ifloslantiruvchi moddalarning mavjudligi: 4C2 klassifikatsiyasi (e'tiborga olinmaydigan)
     • Vibratsiya, zarba: 4M2 klassifikatsiyasi

Xodimlarning malakasi: BA4 klassifikatsiyasi(2) (IEC 364 ga muvofiq malakali xodimlar).

⁽²⁾ Ushbu klassifikatsiya bo'yicha talab qilinadigan himoya standarti IP43BW (IEC 529 ma'lumotnoma hujjatiga muvofiq). Barcha 30GX IP45CW himoya standartiga ega va shuning uchun ushbu himoya talabini bajaradi.

30HXC/GX

3. Elektr ta'minoti chastotasining o'zgarishi: ± 2 Hz
4. Elektr ta'minoti o'tkazgichlari uchun haddan tashqari oqimdan himoya qurilma bilan birga ta'minlanmaydi.
5. Zavodda o'rnatilgan uzish/izolyatsiya qilish kaliti "a" turidagi izolyator hisoblanadi. (EN60204-1 § 5.3.2).

DIQQAT: Agar o'rnatishning muayyan jihatlari yuqorida sanab o'tilganlardan (yoki bu erda ko'rsatilmagan xususiyatlardan) farqli xususiyatlarni talab qilsa, Carrier vakilingizga murojaat qiling.

Elektr ta'minoti

Elektr ta'minoti chillerning nom plastinkasidagi spetsifikatsiyaga mos kelishi kerak. Ta'minot kuchlanishi elektr ma'lumotlari jadvalida ko'rsatilgan diapazonda bo'lishi kerak.
Ulanishlar uchun simlar diagrammalariga qarang.

Chillerning noto'g'ri ta'minot kuchlanishi yoki haddan tashqari faza nomutanosibligi bilan ishlashi Carrier kafolatini bekor qiladigan suiiste'mol hisoblanadi. Agar faza nomutanosibligi kuchlanish uchun 2% dan yoki oqim uchun 10% dan oshsa, darhol mahalliy elektr ta'minoti bilan bog'laning va tuzatish choralari ko'rilmaguncha chiller yoqilmasligiga ishonch hosil qiling.

Kuchlanish fazasining nomutanosibligi (%):

100 x o'rtacha kuchlanishdan maksimal og'ish
O'rtacha kuchlanish

Misol:

400 V - 3 ph - 50 Hz ta'minotida individual faza kuchlanishlari quyidagicha o'lchandi:

AB = 406 V; BC = 399; AC = 394 V

O'rtacha kuchlanish	= (406 + 399 + 394)/3 = 1199/3
	= 399.7 taxminan 400 V

400 V o'rtachadan maksimal og'ishni hisoblang:

(AB) = 406 - 400 = 6
(BC) = 400 - 399 = 1
(CA) = 400 - 394 = 6

O'rtachadan maksimal og'ish 6 V. Eng katta foiz og'ishi:

100 x 6/400 = 1.5 %

Bu ruxsat etilgan 2% dan kam va shuning uchun qabul qilinadi.

TAVSIYA ETILADIGAN SIM kesimlari

Sim o'lchamini aniqlash o'rnatuvchining zimmasida va har bir o'rnatish joyiga tegishli bo'lgan xususiyatlar va qoidalarga bog'liq. Quyidagi ma'lumotlar faqat qo'llanma sifatida ishlatilishi kerak va Carrier kompaniyasini hech qanday tarzda javobgar qilmaydi. Sim o'lchamini aniqlash tugallangandan so'ng, sertifikatlangan o'lchov chizmasidan foydalanib, o'rnatuvchi oson ulanishni ta'minlashi va saytda zarur bo'lgan har qanday o'zgartirishlarni aniqlashi kerak.

Umumiy uzish/izolyator kalitiga dala orqali ta'minlangan quvvat kirish kabellari uchun standart sifatida taqdim etilgan ulanishlar quyidagi jadvalda keltirilgan simlarning soni va turi uchun mo'ljallangan.

Hisoblar mashinaning maksimal tokiga asoslangan (elektr ma'lumotlari jadvallariga qarang).

Loyihalashtirish uchun IEC 364, 52C jadvaliga muvofiq quyidagi standartlashtirilgan o'rnatish usullari qo'llaniladi:

• Bino ichida o'rnatilgan 30HX qurilmalari uchun: №13: teshilgan gorizontal kabel trubkasi va № 41: yopiq trubka.
• Bino tashqarisida o'rnatilgan 30GX qurilmalari uchun: №17: osilgan havo liniyalari va № 61: 20% kamaytirish koeffitsienti bilan ko'milgan trubka.

Hisoblash mis yoki alyuminiy o'zakli PVX yoki XLPE izolyatsiyalangan kabellarga asoslangan. Maksimal harorat 30HX qurilmalari uchun 40°C va 30GX qurilmalari uchun 46°C.

Berilgan sim uzunligi kuchlanishning < 5% gacha pasayishini cheklaydi.

505

Unit (Qurilma)	Min. (mm2) by phase (faza bo'yicha)	Wire type (Sim turi)	L (m)	Max. (mm2) by phase (faza bo'yicha)	Wire type (Sim turi)	L (m)
30HX 080	1 x 35	XLPE Cu	140	1 x 120	PVC Al	260
30HX 090	1 x 50	XLPE Cu	160	1 x 120	PVC Al	260
30HX 100	1 x 50	XLPE Cu	160	1 x 95	XLPE Al	195
30HX 110	1 x 70	XLPE Cu	170	1 x 120	XLPE Al	205
30HX 120/130	1 x 70	XLPE Cu	170	1 x 150	XLPE Al	210
30HX 140	1 x 95	XLPE Cu	180	1 x 185	XLPE Al	220
30HX 155	1 x 95	XLPE Cu	180	1 x 240	XLPE Al	225
30HX 175	1 x 120	XLPE Cu	185	1 x 240	XLPE Al	225
30HX 190	1 x150	XLPE Cu	190	2 x 95	XLPE Al	195
30HX 200 ckt A	1 x 70	XLPE Cu	170	2 x120	PVC Al	325
30HX 230 ckt A	1 x 95	XLPE Cu	180	2 x 120	PVC Al	325
30HX 260 ckt A	1 x 120	XLPE Cu	185	1 x 240	XLPE Al	225
30HX 285 ckt A	1 x 150	XLPE Cu	190	2 x 150	XLPE Al	265
30HX 200 ckt B	1 x 35	XLPE Cu	140	1 x 95	PVC Al	250
30HX 230 ckt B	1 x 35	XLPE Cu	140	1 x 120	PVC Al	260
30HX 260 ckt B	1 x 35	XLPE Cu	140	1 x 120	PVC Al	260
30HX 285 ckt B	1 x 50	XLPE Cu	160	2 x 70	PVC Al	285
30HX 310 ckt A & B	1 x 95	XLPE Cu	180	1 x 240	XLPE Al	225
30HX 345 ckt A & B	1 x 120	185	1 x 240	XLPE Al	225
30HX 375 ckt A & B	1 x 150	XLPE Cu	190	2 x 150	XLPE Al	265
30GX 082	1 x 95	XLPE Cu	190	2 x 185	PVC Al	420
30GX 092	1 x 120	XLPE Cu	195	2 x 185	PVC Al	420
30GX 102	1 x 120	XLPE Cu	195	2 x 240	PVC Al	450
30GX 112	1 x 150	XLPE Cu	200	2 x 150	XLPE Al	300
30GX 122	1 x 185	XLPE Cu	205	2 x 185	XLPE Al	315
30GX 132	1 x 185	XLPE Cu	205	2 x 240	XLPE Al	330
30GX 152	1 x 240	XLPE Cu	205	3x 185	XLPE CU	430
30GX 162	2 x 95	XLPE Cu	190	3x 240	XLPE CU	440
30GX 182	2 x 120	XLPE Cu	200	3x 240	XLPE CU	440
30GX 207 ckt A	1 x 185	XLPE Cu	205	3x 185	XLPE Al	445
30GX 227 ckt A	1 x 240	XLPE Cu	205	3x 240	XLPE Al	470
30GX 247/298/328 ckt A	2 x 120	XLPE Cu	225	3x 185	XLPE CU	490
30HX 267/358 ckt A	2 x 150	XLPE Cu	230	3x 240	XLPE CU	505
30GX 207/227/247 ckt B	1 x 95	XLPE Cu	190	2 x 240	PVC Al	560
30HX 267 ckt B	1 x 120	XLPE Cu	200	2 x 185	XLPE AL	395
30GX 298 ckt B	1 x 185	XLPE Cu	205	3x 240	XLPE AL	470
30GX 328 ckt B	2 x 120	XLPE Cu	225	3x 185	XLPE CU	490
30GX 358 ckt B	2 x 150	XLPE Cu	230	3x 240	XLPE CU	505

Asosiy quvvat kabellarini (L1 - L2 - L3) terminal blokiga ulashdan oldin, terminal blokiga yoki asosiy uzish/izolyator kalitiga ulanishdan oldin 3 fazaning to'g'ri tartibini tekshirish shart.

Daladagi boshqaruv simlari

Quyidagi funksiyalarning daladagi boshqaruv simlari uchun Controls IOM ga va qurilma bilan birga taqdim etilgan sertifikatlangan simlar diagrammasiga murojaat qiling:

• Bug'latgich nasosining blokirovkasi (majburiy)
• Masofadan turib yoqish/o'chirish tugmasi
• Kondensator oqimi tugmasi (dala tomonidan ta'minlangan, faqat 30HXC uchun)
• Masofadan turib isitish/sovitish tugmasi
• Talab cheklovining tashqi tugmasi 1
• Masofadan turib ikkilamchi belgilash nuqtasi
• Zanjir bo'yicha signal hisoboti
• Bug'latgich nasosini boshqarish
• Kondensator nasosini boshqarish (faqat 30HXC uchun)
• Masofadan turib belgilash nuqtasini qayta o'rnatish yoki tashqi havo harorati sensori orqali qayta o'rnatish (0-10 V)

Yuqori kondensatsiya haroratiga ega qurilmalar uchun tavsiya etilgan sim kesimlari (400 V - 3 ph - 50 Hz)

Qurilma, 150 + 150A 400 V - 3 ph - 50 Hz opsiyalari	Min. (mm2) faza bo'yicha	Sim turi	L (m)	Maks. (mm2) faza bo'yicha	Sim turi	L (m)
30HXC 080 OPT. 150	1 x 50	XLPE Cu	150	2 x 70	PVC Al	230
30HXC 090 OPT. 150	1 x 70	XLPE Cu	160	2 x 95	PVC Al	260
30HXC 100 OPT. 150	1 x 70	XLPE Cu	160	2 x 95	PVC Al	250
30HXC 110 OPT. 150	1 x 95	XLPE Cu	170	2 x 120	PVC Al	265
30HXC 120 OPT. 150	1 x 120	XLPE Cu	180	2 x 120	XLPE Al	205
30HXC 130 OPT. 150	1 x 120	XLPE Cu	160	2 x 120	XLPE Al	210
30HXC 140 OPT. 150	1 x 150	XLPE Cu	175	2 x 120	XLPE Al	205
30HXC 155 OPT. 150	1 x 185	XLPE Cu	185	2 x 150	XLPE Al	215
30HXC 175 OPT. 150	1 x 240	XLPE Cu	185	2 x 150	XLPE Al	210
30HXC 190 OPT. 150	2 x 95	XLPE Cu	175	2 x 240	XLPE Al	220
30HXC 200 OPT. 150 circ. A	1 x 120	XLPE Cu	170	2 x 150	XLPE Al	270
30HXC 230 OPT. 150 circ. A	1 x 150	XLPE Cu	180	2 x 185	XLPE Al	270
30HXC 260 OPT. 150 circ. A	1 x 185	XLPE Cu	180	2 x 240	XLPE Al	295
30HXC 285 OPT. 150 circ. A	1 x 240	XLPE Cu	170	2 x 185	XLPE Cu	265
30HXC 310 OPT. 150 circ. A	1 x 185	XLPE Cu	180	2 x 240	XLPE Al	300
30HXC 345 OPT. 150 circ. A	1 x 185	XLPE Cu	170	2 x 240	XLPE Al	280
30HXC 375 OPT. 150 circ. A	1 x 240	XLPE Cu	170	2 x 185	XLPE Cu	265
30HXC 200 OPT. 150 circ. B	1 x 35	XLPE Cu	125	2 x 95	PVC Al	320
30HXC 230 OPT. 150 circ. B	1 x 50	XLPE Cu	140	2 x 95	PVC Al	310
30HXC 260 OPT. 150 circ. B	1 x 50	XLPE Cu	140	2 x 95	PVC Al	310
30HXC 285 OPT. 150 circ. B	1 x 70	XLPE Cu	160	2 x 120	PVC Al	325
30HXC 310 OPT. 150 circ. B	1 x 150	XLPE Cu	180	2 x 185	XLPE Al	275
30HXC 345 OPT. 150 circ. B	1 x 185	XLPE Cu	185	2 x 240	XLPE Al	305
30HXC 375 OPT. 150 circ. B	1 x 185	XLPE Cu	160	2 x 240	XLPE Al	280

ASOSIY TIZIM KOMPONENTLARI VA ISHLASH MA'LUMOTLARI

Tishli qo'shaloq vintli kompressor

• 30HXC va 30GX qurilmalari 06N tishli qo'shaloq vintli kompressorlardan foydalanadi
• 06NA 30GX (havo bilan sovutiladigan kondensatsiya ilovasi) da ishlatiladi
• 06NW 30HXC (suv bilan sovutiladigan kondensatsiya ilovasi) da ishlatiladi
• Nominal quvvatlar 39 dan 80 tonnagacha. 30HXC va 30GX qurilmasi o'lchamiga qarab tejamkor yoki tejamkor bo'lmagan modellardan foydalaniladi.

Yog 'filtri

06N vintli kompressor kompressor korpusida integral yog 'filtriga ega. Ushbu filtrni maydonda almashtirish mumkin.

Sovutgich

06N vintli kompressor faqat R134 a tizimida ishlatilishi uchun maxsus ishlab chiqilgan.

Moylash materiallari

06N vintli kompressor quyidagi moylash materiallari bilan ishlatish uchun tasdiqlangan.
CARRIER MATERIAL SPEC PP 47-32

Yog 'ta'minoti solenoid klapani

Kompressor ishlamayotgan paytda kompressorni yog 'oqimidan ajratish uchun kompressorda yog 'ta'minoti solenoid klapani standart hisoblanadi.
Yog 'solenoidini maydonda almashtirish mumkin.

So'rish va Ekonomayzer ekranlari

Kompressorning ishonchliligini oshirish uchun kompressorning so'rish va ekonomayzer kirishlariga standart xususiyat sifatida ekran kiritilgan.

Tushirish tizimi

06N vintli kompressor barcha kompressorlarda standart bo'lgan tushirish tizimiga ega. Ushbu tushirish tizimi qisman siqilgan gazni qayta so'rishga yo'naltirish orqali kompressor quvvatini kamaytiradigan ikki bosqichli tushirishdan iborat.

Evaporator

30HXC va 30GX sovutgichlar suv bosgan evaporatordan foydalanadi. Suv quvurlarda aylanadi va sovutgich tashqi tomonda qobiqda bo'ladi. Ikkala sovutgich zanjiriga xizmat ko'rsatish uchun bitta idish ishlatiladi. Ikkita sovutgich zanjirini ajratib turadigan markaziy quvur varag'i mavjud. Quvurlar 3/4 dyuymli diametrli mis bo'lib, ichki va tashqi tomoni yaxshilangan sirtga ega. Faqat bitta suv zanjiri mavjud va sovutgichning o'lchamiga qarab, ikki yoki uchta suv o'tishi mumkin. Sovutgich suyuqlik darajasi sensori optimallashtirilgan oqimni nazorat qilishni ta'minlaydi.
Sovutgichning yuqori qismida ikkita so'rish trubkasi mavjud, ularning har biri zanjirda. Ularning har biriga gardish payvandlangan va kompressor gardishga o'rnatiladi.

Kondensator va yog 'separator (30HXC)

30HXC sovutgich kondensator va yog 'separatorining kombinatsiyasi bo'lgan idishdan foydalanadi. U sovutgich ostiga o'rnatiladi. Chiqarish gazi kompressordan chiqib, tashqi shovqin o'chirgich orqali yog 'separatoriga o'tadi, bu idishning yuqori qismidir. U separatorning yuqori qismiga kiradi, u erda yog 'olib tashlanadi va keyin idishning pastki qismiga o'tadi, u erda gaz kondensatlanadi va sovutiladi. Ikkala sovutgich zanjiriga xizmat ko'rsatish uchun bitta idish ishlatiladi. Ikkita sovutgich zanjirini ajratib turadigan markaziy quvur varag'i mavjud. Quvurlar 3/4 dyuymli yoki 1 dyuymli diametrli mis bo'lib, ichki va tashqi tomoni yaxshilangan sirtga ega. Ikkita suv o'tishi bilan faqat bitta suv zanjiri mavjud.

Yog 'separator (30GX)

Havo bilan sovutiladigan qurilmalarda yog 'separator tashqi vertikal kondensator batareyalarining ostiga o'rnatilgan bosimli idishdir. Chiqarish gazi separatorning yuqori qismiga kiradi, u erda yog'ning ko'p qismi ajralib, pastga tushadi. Keyin gaz simli to'r ekranidan o'tadi, u erda qolgan yog 'ajratiladi va pastga tushadi.

Elektron kengaytirish moslamasi (EXD)

Mikroprotsessor EXDni EXV boshqaruv moduli orqali boshqaradi. EXD yoki EXV yoki Ekonomayzer bo'ladi. Ushbu qurilmalarning ikkalasining ichida chiziqli aktuatorli qadamli motor mavjud. Yuqori bosimli suyuq sovutgich valfga pastki qismdan kiradi. Teshik yig'ilishining ichida bir qator kalibrlangan tirqishlar joylashgan. Sovutgich teshikdan o'tganda, bosim pasayadi va sovutgich 2 fazali holatga (suyuqlik va bug ') o'zgaradi. Turli xil ish sharoitlari uchun sovutgich oqimini nazorat qilish uchun gilza teshik ustida yuqoriga va pastga harakatlanadi va shu bilan kengaytirish moslamasining samarali oqim maydonini o'zgartiradi. Gilza chiziqli qadamli motor tomonidan harakatga keltiriladi. Qadamli motor o'sishlarda harakatlanadi va to'g'ridan-to'g'ri protsessor moduli tomonidan boshqariladi. Qadamli motor aylanganda, harakat qo'rg'oshin vint bilan chiziqli harakatga o'tkaziladi. Qadamli motor va qo'rg'oshin vintlar orqali harakatning 1500 ta diskret qadami olinadi. Ko'p sonli qadamlar va uzun zarba sovutgich oqimini juda aniq nazorat qilishga olib keladi. Har bir zanjir sovutgich qobig'ining yuqori qismiga vertikal ravishda o'rnatilgan suyuqlik darajasi sensoriga ega. Daraja sensori kichik elektr qarshilik isitgichidan va quduq tanasi ichida turli balandliklarda joylashgan ketma-ket ulangan uchta termistordan iborat. Isitgich termistorlar quruq havoda taxminan 93,3 ° C ni ko'rsatishi uchun mo'ljallangan. Sovutgich darajasi sovutgichda ko'tarilganda, eng yaqin termistor (lar) ning qarshiligi sezilarli darajada o'zgaradi. Ushbu katta qarshilik farqi boshqaruvga belgilangan darajani aniq ushlab turishga imkon beradi. Daraja sensori sovutgichdagi sovutgich suyuqlik darajasini kuzatib boradi va ushbu ma'lumotni PSIO-1 ga yuboradi. Dastlabki ishga tushirishda EXV pozitsiyasi nolga teng. Shundan so'ng, mikroprotsessor boshqa boshqaruv funktsiyalari uchun ushbu ma'lumotdan kirish sifatida foydalanish uchun valf pozitsiyasini aniq kuzatib boradi. U buni EXV-larni ishga tushirishda amalga oshiradi. Protsessor valfga to'liq ochiqdan to'liq yopilgunga qadar harakatlantirish uchun etarli yopilish impulslarini yuboradi, so'ngra pozitsiya hisoblagichini nolga qaytaradi. Shu nuqtadan boshlab, ishga tushirishgacha protsessor har bir valfga yuborgan ochiq va yopiq qadamlarning umumiy sonini hisoblaydi.

Ekonomayzer

Ekonomayzerlar 30HXC 190, 285 va 375 va 30GX 182, 267 va 358 ga o'rnatiladi.
Ekonomayzer sovutgichning quvvati va samaradorligini oshiradi, shuningdek, kompressor motorini sovutishni ta'minlaydi. Ekonomayzer ichida chiziqli EXV qadamli motor va suzuvchi valf mavjud. EXV PIC tomonidan sovutgichda kerakli suyuqlik darajasini ushlab turish uchun boshqariladi (tejamkor bo'lmagan sovutgichlar uchun ham xuddi shunday). Suzuvchi valf ekonomayzerning pastki qismida suyuqlik darajasini ushlab turadi. Suyuq sovutgich kondensatordan ekonomayzerning pastki qismiga etkazib beriladi. Sovutgich EXV dan o'tganda, uning bosimi taxminan 500 kPa oraliq darajaga tushiriladi. Ushbu bosim ekonomayzer qobig'i ichida saqlanadi. Keyin sovutgich suzuvchi valf orqali o'tadi, uning bosimi sovutgichdagi bosimdan biroz yuqoriroq darajaga tushiriladi. Ishlashning oshishi shundan iboratki, EXV dan o'tadigan sovutgichning bir qismi bug'ga aylanadi va ekonomayzerning pastki qismida saqlanadigan suyuqlikni yanada sovutadi. Sovutishning bu ortishi qo'shimcha quvvatni ta'minlaydi. Bunga erishish uchun qo'shimcha quvvat talab qilinmaganligi sababli, mashinaning samaradorligi ham yaxshilanadi. Bug'ga aylanadigan bug 'ekonomayzerga ko'tariladi, u erda u kompressorga o'tadi va motorni sovutishni ta'minlash uchun zarur bo'lganda ishlatiladi. Motor o'rashlaridan o'tgandan so'ng, sovutgich siqish tsiklining oraliq portida tsiklga qayta kiradi.

Yog 'nasoslari

30GX/HXC vintli sovutgichlar har bir zanjir uchun bittadan tashqi o'rnatilgan oldindan moylash yog 'nasosidan foydalanadi. Ushbu nasos ishga tushirish ketma-ketligining bir qismi sifatida ishlaydi.

DIQQAT:
Batareyaning ish harorati 80 ° C ga yetishi mumkin. Muayyan vaqtinchalik sharoitlarda (ayniqsa, past tashqi haroratda yoki past kondensator halqasi haroratida ishga tushirish paytida) yog 'nasosi qayta faollashtirilishi mumkin.

30GX qurilmalarida nasoslar qurilmaning yog 'separator tomonidagi tayanch relslariga o'rnatiladi. Nasoslar 30HXC qurilmalarining kondensatorlaridagi braketga o'rnatiladi. Zanjirni ishga tushirish kerak bo'lganda, boshqaruv elementlari avval yog 'nasosini quvvatlantiradi, shunda kompressor to'g'ri moylash bilan ishga tushadi. Agar nasos etarli yog 'bosimini hosil qilgan bo'lsa, kompressorga ishga tushishga ruxsat beriladi. Kompressor ishga tushgandan so'ng, yog 'nasosi o'chiriladi. Agar nasos etarli yog 'bosimini hosil qila olmasa, boshqaruv signal beradi.

Motor sovutish klapanlari

Kompressor motorining o'rash harorati optimal sozlash nuqtasiga qadar nazorat qilinadi. Boshqaruv motor sovutish solenoid klapanini aylantirish orqali suyuq sovutgichning kerak bo'lganda motor o'rashlari bo'ylab oqishiga imkon beradi. Ekonomayzerlar bilan jihozlangan qurilmalarda bug 'gazi ekonomayzerning yuqori qismidan chiqib, doimiy ravishda motor o'rashlariga oqadi. Motor sovutish uchun ishlatiladigan barcha sovutgichlar siqish tsiklining o'rtasida joylashgan port orqali rotorlarga qayta kiradi va chiqarish bosimiga siqiladi.

Sensorlar

Qurilmalar tizimning ishlashini kuzatish va nazorat qilish uchun termistorlardan (ikkita motor harorati termistorini o'z ichiga olgan holda) va ikkita daraja termistoridan va bosim o'tkazgichlaridan foydalanadi.

Termistorlar

Evaporatordan chiquvchi suyuqlik

Ushbu harorat chiquvchi evaporator suyuqligi (suv yoki tuz eritmasi) haroratini o'lchash uchun ishlatiladi. Harorat chiquvchi suyuqlik haroratini nazorat qilish va sovutgichning muzlashidan himoya qilish uchun ishlatiladi. U evaporator suyuqlik trubkasida joylashgan.

Evaporatorga kiruvchi suyuqlik

Ushbu sensor evaporatorga kiruvchi suyuqlik haroratini o'lchash uchun ishlatiladi. U kiruvchi evaporator trubkasida joylashgan. U kiruvchi suyuqlik kompensatsiyasi bilan chiquvchi suyuqlik haroratini nazorat qilish uchun avtomatik harorat kompensatsiyasini ta'minlash uchun ishlatiladi.

Chiqarish gazi harorati (A va B zanjirlari)

Ushbu sensor chiqarish gazi haroratini o'lchash va chiqarish haroratining qizishini nazorat qilish uchun ishlatiladi. U har bir zanjirning chiqarish trubkasida (30HXC) yoki yog 'separatorining yuqori qismida (30GX) joylashgan.

DIQQAT: Termostat gilzi yo'q.

Motor harorati

Kompressorni himoya qilish moduli (CPM) motor haroratini kuzatib boradi. Termistor terminallari kompressor ulanish qutisida joylashgan.

Evaporator suyuqlik darajasi (A va B zanjirlari)

Evaporator suyuqlik darajasi termistori evaporatorda optimallashtirilgan oqimni nazorat qilishni ta'minlash uchun ishlatiladi. U evaporatorning yuqori qismiga o'rnatiladi.

Kondensatorga kiruvchi suyuqlik (30HXC)

Ushbu sensor suv bilan sovutiladigan kondensatorlarga kiradigan suyuqlik haroratini o'lchash uchun ishlatiladi. U kondensatorlarga kiradigan umumiy suyuqlik liniyasida joylashgan (maydonda o'rnatilgan). Issiqlik mashinalarida u quvvatni nazorat qilish tartibi tomonidan ishlatiladi. Suv bilan sovutiladigan kondensatorlarda u faqat kondensator suyuqlik haroratini kuzatish uchun ishlatiladi.

Kondensatordan chiquvchi suyuqlik (30HXC da ixtiyoriy)

Ushbu sensor suv bilan sovutiladigan kondensatorlardan chiquvchi suyuqlik haroratini o'lchash uchun ishlatiladi. U kondensatorlardan chiquvchi umumiy suyuqlik liniyasida joylashgan (maydonda o'rnatilgan). Issiqlik mashinalarida u quvvatni nazorat qilish tartibi tomonidan ishlatiladi. Suv bilan sovutiladigan kondensatorlarda u faqat kondensator suyuqlik haroratini kuzatish uchun ishlatiladi.

30GX fanining joylashuvi

GX082/102

GX112/132

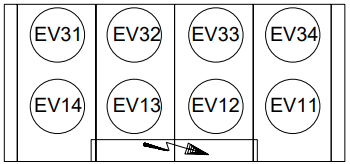

GX152/162

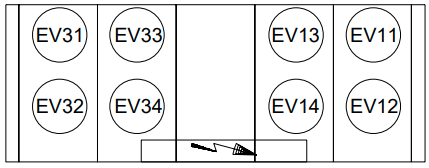

GX182

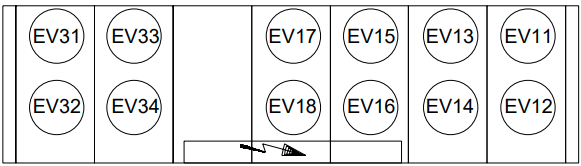

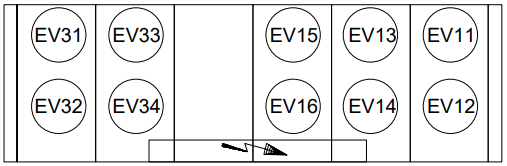

GX207/227

GX247/267

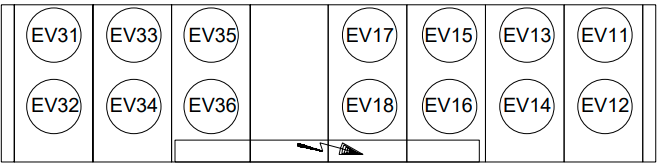

GX298

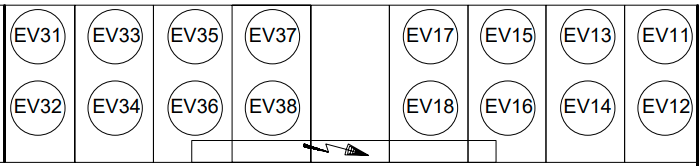

GX328/358

XIZMAT KO'RSATISH

Sovutgich bilan to'ldirish - zaryad qo'shish

Ushbu qurilmalar faqat R-134a bilan foydalanish uchun mo'ljallangan.
Ushbu qurilmalarda boshqa sovutgichlardan FOYDALANMANG.

Zaryad qo'shish yoki olib tashlashda muzlashning oldini olish uchun doimo kondensator (HX) va sovutgich orqali suv aylantiring. Muzlash natijasida kelib chiqqan shikastlanish suiiste'mol hisoblanadi va Carrier kafolatini bekor qilishi mumkin.

Tizimni ortiqcha zaryad qilmang. Ortiqcha zaryadlash yuqori bosimga, yuqori sovutish suyuqligi sarfiga, kompressorning shikastlanishiga va yuqori quvvat sarfiga olib keladi.

30HXC tizimida past zaryad ko'rsatkichi

DIQQAT
30HXC da sovutgichning past zaryadini tekshirish uchun bir nechta omillarni hisobga olish kerak. Miltillovchi suyuqlik liniyasi ko'rish oynasi har doim ham yetarli bo'lmagan zaryad ko'rsatkichi emas. Normal ishlash sharoitida miltillovchi ko'rish oynasi paydo bo'ladigan ko'plab tizim sharoitlari mavjud. 30HXC o'lchash moslamasi ushbu sharoitlarda to'g'ri ishlash uchun mo'ljallangan.

1. Aylananing to'liq yuk holatida ishlayotganiga ishonch hosil qiling. A aylanasi to'liq yuklanganligini tekshirish uchun Boshqaruv qo'llanmasida tavsiflangan tartibga amal qiling.
2. Aylanani to'liq yuk holatiga o'tkazish uchun Qo'lda boshqarish funksiyasidan foydalanish kerak bo'lishi mumkin. Agar shunday bo'lsa, Boshqaruv qo'llanmasida Qo'lda boshqarish funksiyasidan foydalanish bo'yicha ko'rsatmalarga qarang.
3. Aylana to'liq yukda ishlayotgan holda, sovutgichdan chiqadigan suyuqlik harorati 6°C ± 1,5 oralig'ida ekanligini tekshiring.
4. Ushbu sharoitda suyuqlik liniyasining ko'rish oynasidagi sovutgichni kuzating. Agar ko'rish oynasi tiniq bo'lsa va miltillash belgilari bo'lmasa, aylana yetarli darajada zaryadlangan. Qolgan qadamlarni o'tkazib yuboring.
5. Agar sovutgich miltillayotganga o'xshasa, aylana zaryadga ega emas. EXV holatini tekshirish orqali buni tasdiqlang (Boshqaruv IOM ga qarang).
6. Agar EXD ning ochilish holati 60% dan katta bo'lsa va suyuqlik liniyasining ko'rish oynasi miltillayotgan bo'lsa, aylana zaryadga ega emas. Zaryad qo'shish tartibiga amal qiling.

30HXC tizimlariga zaryad qo'shish uchun

1. Qurilma to'liq yukda ishlayotganiga va sovutgichdan chiqadigan suyuqlik harorati 5,6 7,8°C oralig'ida ekanligiga ishonch hosil qiling.
2. Ushbu ish sharoitida suyuqlik liniyasining ko'rish oynasini tekshiring. Agar ko'rish oynasi tiniq bo'lsa, qurilmada yetarli zaryad bor. Agar ko'rish oynasi miltillayotgan bo'lsa, EXD foizini tekshiring. Agar bu 60% dan katta bo'lsa, zaryad qo'shishni boshlang.

DIQQAT
Yuqorida aytib o'tilganlardan boshqa ish sharoitlarida miltillovchi suyuqlik liniyasining ko'rish oynasi har doim ham sovutgichning past zaryadini ko'rsatmaydi.

3. Evaporatorning yuqori qismida joylashgan zaryadlash valfi yordamida evaporatatorga 2,5 kg suyuq zaryad qo'shing.
4. EXD foiz ochiq qiymatini kuzating. Zaryad qo'shilganda EXD yopila boshlashi kerak. Qurilmaga barqarorlashishiga ruxsat bering. Agar EXD foiz ochiq 60% dan yuqori bo'lib qolsa va ko'rish oynasida hali ham pufakchalar bo'lsa, qo'shimcha 2,5 kg suyuq zaryad qo'shing.
5. Qurilmaga barqarorlashishiga ruxsat bering va EXD foizini yana tekshiring. Bir vaqtning o'zida 2,5 kg suyuq sovutgich zaryadini qo'shishni davom eting va EXD holatini tekshirishdan oldin qurilmaga barqarorlashishiga ruxsat bering.
6. EXD foiz ochiq 40 - 60% oralig'ida bo'lganda, suyuqlik liniyasining ko'rish oynasini tekshiring. Tiniq ko'rish oynasini ta'minlash uchun sekin-asta yetarli miqdorda qo'shimcha suyuq zaryad qo'shing. Qurilmani ortiqcha zaryadlashdan saqlanish uchun buni sekin bajarish kerak.
7. 6°C ± 1,5 evaporatorning chiqish suyuqligi haroratida to'liq yukda ishlashni davom ettirish orqali yetarli zaryadni tekshiring. Suyuqlik liniyasining ko'rish oynasida sovutgich miltillayotganini tekshiring. EXD foiz ochiq 40 va 60% oralig'ida bo'lishi kerak. Sovutgich darajasi ko'rsatkichi 1,5 - 2,5 oralig'ida bo'lishi kerak.

30GX tizimlarida past zaryad ko'rsatkichi

1. Aylana to'liq yuk holatida ishlayotganiga va kondensatsiya harorati 50°C ± 1,5 ekanligiga ishonch hosil qiling. A aylanasi to'liq yuklanganligini tekshirish uchun Boshqaruv IOM dagi tartibga amal qiling.
2. Aylanani to'liq yuk holatiga o'tkazish uchun Qo'lda boshqarish funksiyasidan foydalanish kerak bo'lishi mumkin. Agar shunday bo'lsa, Qo'lda boshqarish funksiyasidan foydalanish bo'yicha ko'rsatmalarga qarang (Boshqaruv IOM dagi tartib).
3. Aylana to'liq yukda ishlayotgan holda, sovutgichdan chiqadigan suyuqlik harorati 6°C ± 1,5 oralig'ida ekanligini tekshiring.
4. Kondensator g'altaklariga kiradigan havo haroratini o'lchang. Ikki g'altak suyuqlik liniyasi qo'shiladigan joydan keyin suyuqlik haroratini o'lchang. Suyuqlik harorati g'altaklarga kiradigan havo haroratidan 8,3°C yuqori bo'lishi kerak. Agar farq bundan ko'p bo'lsa va ko'rish oynasi miltillayotgan bo'lsa, aylana zaryadlanmagan. 5-bosqichga o'ting.
5. Sovutgichning yuqori qismida joylashgan zaryadlash valfi yordamida sovutgichga 2,5 kg suyuq zaryad qo'shing.
6. Tizimga barqarorlashishiga ruxsat bering va keyin suyuqlik haroratini qayta tekshiring. Har bir zaryad qo'shilishi orasida tizimga barqarorlashishiga ruxsat berib, 5-bosqichni kerak bo'lganda takrorlang. Ko'rish oynasi tozalana boshlaganda, ortiqcha zaryadlashdan saqlanish uchun sekin-asta zaryad qo'shing.

Xona harorati, tashqi havo harorati (ixtiyoriy)

Ushbu haroratlar mos ravishda tashqi havo yoki xona haroratiga asoslangan qayta o'rnatish variantlari uchun xona haroratini yoki tashqi havo haroratini o'lchash uchun ishlatiladi.

Bosim o'tkazgichlari

Chiqarish bosimi (A va B aylanalar)

Ushbu kirish qurilmaning har bir aylananing yuqori tomonidagi bosimni o'lchash uchun ishlatiladi.
U chiqarish bosimi o'lchagichini almashtirish va bosh bosimni nazorat qilish uchun bosimni ta'minlash uchun ishlatiladi.

So'rish bosimi (A va B aylanalar)

Ushbu kirish qurilmaning past tomonidagi bosimni o'lchash uchun ishlatiladi. U so'rish bosimi o'lchagichini almashtirish uchun bosimni ta'minlash uchun ishlatiladi.

Yog' bosimi (har bir kompressor)

Ushbu kirish qurilmaning har bir kompressorining moy bosimini o'lchash uchun ishlatiladi. U har bir kompressorning moy bosimi portida joylashgan.

Ekonomayzer bosimi (A va B aylanalar)

Ushbu kirish kompressorga etkazib beriladigan moy bosimi farqini kuzatish uchun ishlatiladi.

Yog 'bilan to'ldirish - past moyni qayta to'ldirish

30HX/GX tizimlariga moy zaryadini qo'shish

1. Agar 30HXC/GX qurilmasi past moy darajasi tufayli qayta-qayta o'chib qolsa, bu yetarli bo'lmagan moy zaryadini ko'rsatishi mumkin. Bu shunchaki moy tizimning past tomonidan qaytarib olinayotganini ham anglatishi mumkin.
2. Qurilmani bir yarim soat davomida to'liq yukda ishlatishdan boshlang.
3. 1-1/2 soat ishlagandan so'ng, qurilmaga qayta ishga tushishiga va normal ishlashiga ruxsat bering. Agar past moy darajasi signallari saqlanib qolsa, qurilmada past moy zaryadi bor. Kondensatorning pastki qismida (30HXC) yoki moy ajratgichning pastki qismida (30GX) joylashgan moy zaryadlash valfi yordamida moy ajratgichga moy qo'shing.

Boshqa joyda moy qo'shMANG, chunki noto'g'ri qurilma ishlashi natijasida yuzaga kelishi mumkin.

4. Moy qo'shishda qurilma ishlamayotganiga ishonch hosil qiling, chunki bu moy zaryadlash jarayonini osonlashtiradi. Tizim qurilma ishlamayotgan paytda ham bosim ostida bo'lganligi sababli, tizimga moy qo'shish uchun mos nasosdan (qo'l yoki elektr nasos) foydalanish kerak bo'ladi.
5. Mos nasos yordamida tizimga 2 litr Polyolester moyini qo'shing (CARRIER SPEC: PP47-32). Moy darajasi xavfsizlik kaliti ulanmaganligiga ishonch hosil qiling va qurilmaga qayta ishga tushishiga va normal ishlashiga ruxsat bering.
6. Agar past moy darajasi muammolari davom etsa, yana 1 yoki 2 litr moy qo'shing. Agar tizimga 4 litrdan ortiq moy qo'shish kerak bo'lsa, Carrier distribyutorlik xizmati bo'limiga murojaat qiling.

Sovutgich zaryadini saqlash moslamasiga o'tkazishda, qurilma ishlamayotgan paytda moy ham olib ketilishi mumkin. Avvalo, o'tkazilgan sovutgich miqdoridan foydalaning. Moyni to'kib tashlagandan so'ng, faqat to'kilgan miqdorni qayta zaryadlang (ortiqcha moy zaryadi qurilmaning to'g'ri ishlashiga to'sqinlik qilishi mumkin).

Integral moy filtrini almashtirish

06N vintli kompressoridagi integral moy filtri uzoq muddatli podshipnik ishlashi uchun zarur bo'lgan yuqori darajadagi filtrlashni (3 µ) ta'minlash uchun belgilangan. Tizimning tozaligi ishonchli tizim ishlashi uchun juda muhim bo'lganligi sababli, moy ajratgich chiqishidagi moy liniyasida ham oldindan filtr (7 µ) mavjud.

Almashtiriladigan integral moy filtri elementi qismining raqami:

Carrier qismining raqami (filtr va O-ringni o'z ichiga oladi): 06NA 660016S

Filtrlarni almashtirish jadvali

Filtr ishning birinchi 500 soatidan keyin va har keyingi 2000 soatda tekshirilishi kerak. Filtr filtrdagi bosim farqi 2,1 bardan oshganda har qanday vaqtda almashtirilishi kerak.

Filtrdagi bosimning pasayishini filtr xizmat ko'rsatish portidagi bosimni va moy bosimi portini o'lchash orqali aniqlash mumkin. Ushbu ikki bosimdagi farq filtr, tekshirish valfi va solenoid valfdagi bosimning pasayishi bo'ladi. Tekshirish valfi va solenoid valfdagi bosimning pasayishi taxminan 0,4 barni tashkil qiladi, bu moy filtri bosimining pasayishini berish uchun ikkita moy bosimi o'lchovidan chiqarilishi kerak. Kompressor past moy bosimi xavfsizligida o'chirilgan har qanday holatdan keyin moy filtri bosimining pasayishi tekshirilishi kerak.

Filtrlarni almashtirish tartibi

1. Quyidagi qadamlar integral moy filtrini almashtirishning to'g'ri usulini ko'rsatadi.
2. Kompressorni o'chiring va bloklang.
3. Ichki valf qopqog'ini o'z o'rniga bosish uchun moy solenoid valfining ishlashini qo'lda majburlang.
4. Moy filtri xizmat ko'rsatish valfini yoping. Filtr bo'shlig'idan bosimni filtr xizmat ko'rsatish porti orqali chiqarib tashlang.
5. Moy filtri vilkasini olib tashlang. Eski moy filtrini olib tashlang.
6. Yangi moy filtrini o'rnatishdan oldin, o-ringni moy bilan "yog'lang". Filtrni o'rnating va vilkani almashtiring.
   Moylash moyi tizimini yopishdan oldin, oldindan filtrni ham almashtirish imkoniyatidan foydalaning.
7. Tugatgandan so'ng, filtr bo'shlig'ini filtr xizmat ko'rsatish porti orqali evakuatsiya qiling. Filtr xizmat ko'rsatish valfini oching. Kompressorning bloklash moslamalarini olib tashlang, kompressor ishlashga qaytishga tayyor.

Kompressorni almashtirish

Kompressorning aylanishini nazorat qilish

Kompressorning to'g'ri aylanishi eng muhim qo'llash masalalaridan biridir. Teskari aylanish, hatto juda qisqa muddatga ham kompressorga zarar yetkazadi.

Teskari aylanishni himoya qilish sxemasi aylanish yo'nalishini aniqlash va kompressorni 300 millisekund ichida to'xtatishga qodir bo'lishi kerak. Teskari aylanish, ayniqsa, kompressor terminallariga simlar ulangan paytda sodir bo'lishi mumkin.

Teskari aylanish imkoniyatini kamaytirish uchun quyidagi tartib qo'llanilishi kerak. Quvvat kabellarini kompressor terminal piniga dastlabki simlar bilan ulang.

Kompressorni almashtirish uchun kompressor bilan birga past bosim kaliti ham beriladi. Ushbu past bosim kaliti vaqtincha kompressorning yuqori bosimli qismida qattiq xavfsizlik sifatida o'rnatilishi kerak. Ushbu kalitning maqsadi kompressor terminal pinidagi har qanday simlar xatolaridan kompressorni himoya qilishdir. Kalitning elektr kontakti yuqori bosim kaliti bilan ketma-ket ulanadi. Kalit kompressor ishga tushirilgunga qadar va aylanish yo'nalishi tasdiqlanmaguncha o'rnida qoladi; shu nuqtada kalit olib tashlanadi.

Teskari aylanishni aniqlash uchun tanlangan kalit Carrier qismining raqami HK01CB001. U "Kompressorni o'rnatish to'plami" (qism raqami 06NA 660 013) tarkibiga kiradi. Ushbu kalit bosim vakuumning 50 mm dan pastga tushganda kontaktlarni ochadi. Kalit bosim yana 70 kPa dan yuqori ko'tarilgandan so'ng qayta o'rnatilishi mumkin bo'lgan qo'lda qayta o'rnatish turidir. Kompressorning teskari yo'nalishda qisqa aylanishini oldini olish uchun kalit qo'lda qayta o'rnatish turi bo'lishi juda muhim.

Nosozliklarni bartaraf etish

EXD/Ekonomayzer muammolarini aniqlash va tuzatish uchun quyidagi qadamlarga amal qiling.

Ekonomayzerli 30HXC/GX qurilmalarida pufakcha trubkasi (Ekonomayzerning pastki qismi) uchun valf ochiq ekanligini tekshiring. Avval EXD motorining ishlashini tekshiring (Boshqaruv IOM dagi tartibga qarang). EXD yoki ekonomayzer korpusiga qo'lingizni qo'yib aktuatorning harakatlanayotganini his qilishingiz kerak (aktuator ekonomayzer qobig'ining pastki qismidan taxminan yarimdan uchdan ikki qismigacha joylashgan). Uning zarbasi tepasiga yetganda aktuatordan qattiq taqillatishni his qilishingiz kerak (atrof nisbatan tinch bo'lsa eshitish mumkin). Aktuator zarbasi pastki qismiga yetganda taqillatishi kerak. Agar valf to'g'ri ishlamayapti deb hisoblansa, quyidagi tekshiruvlar uchun Carrier xizmat ko'rsatish bo'limiga murojaat qiling:

• EXD modulidagi chiqish signallari
• sim ulanishlari (barcha pin terminallarida uzluksizlik va mahkam ulanish)
• EXD motorining o'rash qarshiligi.
